Для поддержания электрического тока в проводнике необходим какой-то внешний источник энергии, который все время поддерживал бы разность потенциалов на концах этого проводника.

Такими источниками энергии служат так называемые источники электрического тока, обладающие определенной электродвижущей силой, которая создает и длительное время поддерживает разность потенциалов на концах проводника.

Электродвижущая сила (сокращенно ЭДС) обозначается буквой Е. Единицей измерения ЭДС служит вольт. У нас в стране вольт сокращенно обозначается буквой «В», а в международном обозначении — буквой «V» .

Итак, чтобы получить непрерывное течение электрического тока, нужна электродвижущая сила, т. е. нужен источник электрического тока.

Первым таким источником тока был так называемый «вольтов столб», который состоял из ряда медных и цинковых кружков, проложенных кожей, смоченной в подкисленной воде. Таким образом, одним из способов получения электродвижущей силы является химическое взаимодействие некоторых веществ, в результате чего химическая энергия превращается в энергию электрическую. Источники тока, в которых таким путем создается электродвижущая сила, называются химическими источниками тока.

В настоящее время химические источники тока — гальванические элементы и аккумуляторы — широко применяются в электротехнике и электроэнергетике (15, https://education-club.ru).

Другим основным источником тока, получившим широкое распространение во всех областях электротехники и электроэнергетики, являются генераторы.

Генераторы устанавливаются на электрических станциях и служат единственным источником тока для питания электроэнергией промышленных предприятий, электрического освещения городов, электрических железных дорог, трамвая, метро, троллейбусов и т. д.

Как у химических источников электрического тока (элементов и аккумуляторов), так и у генераторов действие электродвижущей силы совершенно одинаково. Оно заключается в том, что ЭДС создает на зажимах источника тока разность потенциалов и поддерживает ее длительное время.

Эти зажимы называются полюсами источника тока. Один полюс источника тока испытывает всегда недостаток электронов и, следовательно, обладает положительным зарядом, другой полюс испытывает избыток электронов и, следовательно, обладает отрицательным зарядом.

Соответственно этому один полюс источника тока называется положительным (+), другой — отрицательным (—).

Источники тока служат для питания электрическим током различных приборов — потребителей тока. Потребители тока при помощи проводников соединяются с полюсами источника тока, образуя замкнутую электрическую цепь. Разность потенциалов, которая устанавливается между полюсами источника тока при замкнутой электрической цепи, называется напряжением и обозначается буквой U. Единицей измерения напряжения, так же как и ЭДС, служит вольт. Если, например, надо записать, что напряжение источника тока равно 12 вольтам, то пишут: U — 12 В.

Для измерения ЭДС или напряжения применяется прибор, называемый вольтметром.

Чтобы измерить ЭДС или напряжение источника тока, надо вольтметр подключить непосредственно к его полюсам. При этом, если электрическая цепь разомкнута, то вольтметр покажет ЭДС источника тока. Если же замкнуть цепь, то вольтметр уже покажет не ЭДС, а напряжение на зажимах источника тока. ЭДС, развиваемая источником тока, всегда больше напряжения на его зажимах.

Показать весь текст

Заполнить форму текущей работой

Электродвижущая сила. Что такое ЭДС (электродвижущая сила) Электродвижущая сила в чем измеряется

Что такое ЭДС (электродвижущая сила) в физике? Электрический ток понятен далеко не каждому. Как космическая даль, только под самым носом. Вообще, он и ученым понятен не до конца. Достаточно вспомнить с его знаменитыми экспериментами, на века опередившими свое время и даже в наши дни остающимися в ореоле тайны. Сегодня мы не разгадываем больших тайн, но пытаемся разобраться в том, что такое ЭДС в физике .

Определение ЭДС в физике

ЭДС – электродвижущая сила. Обозначается буквой E или маленькой греческой буквой эпсилон.

Электродвижущая сила – скалярная физическая величина, характеризующая работу сторонних сил (сил неэлектрического происхождения ), действующих в электрических цепях переменного и постоянного тока.

ЭДС , как и напряжени е, измеряется в вольтах. Однако ЭДС и напряжение – явления разные.

Напряжение (между точками А и Б) – физическая величина, равная работе эффективного электрического поля, совершаемой при переносе единичного пробного заряда из одной точки в другую.

Объясняем суть ЭДС “на пальцах”

Чтобы разобраться в том, что есть что, можно привести пример-аналогию. Представим, что у нас есть водонапорная башня, полностью заполненная водой. Сравним эту башню с батарейкой.

Вода оказывает максимальное давление на дно башни, когда башня заполнена полностью. Соответственно, чем меньше воды в башне, тем слабее давление и напор вытекающей из крана воды. Если открыть кран, вода будет постепенно вытекать сначала под сильным напором, а потом все медленнее, пока напор не ослабнет совсем. Здесь напряжение – это то давление, которое вода оказывает на дно. За уровень нулевого напряжения примем само дно башни.

То же самое и с батарейкой. Сначала мы включаем наш источник тока (батарейку) в цепь, замыкая ее. Пусть это будут часы или фонарик. Пока уровень напряжения достаточный и батарейка не разрядилась, фонарик светит ярко, затем постепенно гаснет, пока не потухнет совсем.

Но как сделать так, чтобы напор не иссякал? Иными словами, как поддерживать в башне постоянный уровень воды, а на полюсах источника тока – постоянную разность потенциалов. По примеру башни ЭДС представляется как бы насосом, который обеспечивает приток в башню новой воды.

Природа ЭДС

Причина возникновения ЭДС в разных источниках тока разная. По природе возникновения различают следующие типы:

• Химическая ЭДС. Возникает в батарейках и аккумуляторах вследствие химических реакций.
• Термо ЭДС. Возникает, когда находящиеся при разных температурах контакты разнородных проводников соединены.
• ЭДС индукции. Возникает в генераторе при помещении вращающегося проводника в магнитное поле. ЭДС будет наводиться в проводнике, когда проводник пересекает силовые линии постоянного магнитного поля или когда магнитное поле изменяется по величине.
• Фотоэлектрическая ЭДС. Возникновению этой ЭДС способствует явление внешнего или внутреннего фотоэффекта.
• Пьезоэлектрическая ЭДС. ЭДС возникает при растяжении или сдавливании веществ.

Дорогие друзья, сегодня мы рассмотрели тему «ЭДС для чайников». Как видим, ЭДС – сила неэлектрического происхождения , которая поддерживает протекание электрического тока в цепи.

Если Вы хотите узнать, как решаются задачи с ЭДС, советуем обратиться к – скрупулезно отобранным и проверенным специалистам, которые быстро и доходчиво разъяснят ход решения любой тематической задачи. И по традиции в конце предлагаем Вам посмотреть обучающее видео. Приятного просмотра и успехов в учебе!

В электротехнике источники питания электрических цепей характеризуются электродвижущей силой (ЭДС).

Что такое ЭДС

Во внешней цепи электрического контура электрические заряды двигаются от плюса источника к минусу и создают электрический ток. Для поддержания его непрерывности в цепи источник должен обладать силой, которая смогла бы перемещать заряды от более низкого к более высокому потенциалу. Такой силой неэлектрического происхождения и является ЭДС источника. Например, ЭДС гальванического элемента.

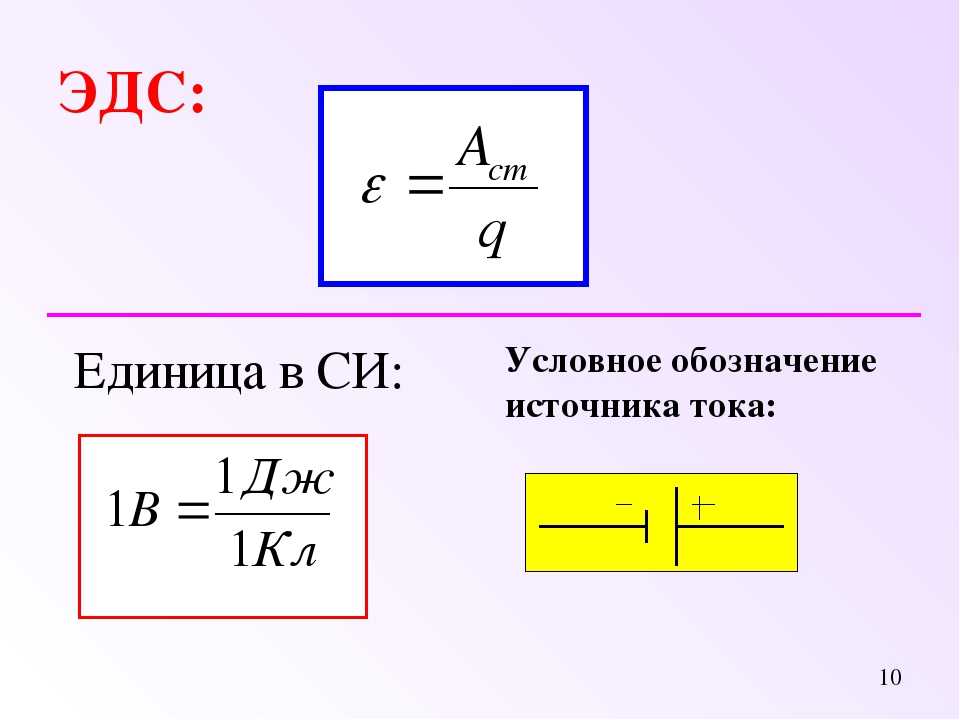

В соответствии с этим, ЭДС (E) можно вычислить как:

E=A/q, где:

• A –работа в джоулях;
• q – заряд в кулонах.

Величина ЭДС в системе СИ измеряется в вольтах (В).

Формулы и расчеты

ЭДС представляет собой работу, которую совершают сторонние силы для перемещения единичного заряда по электрической цепи

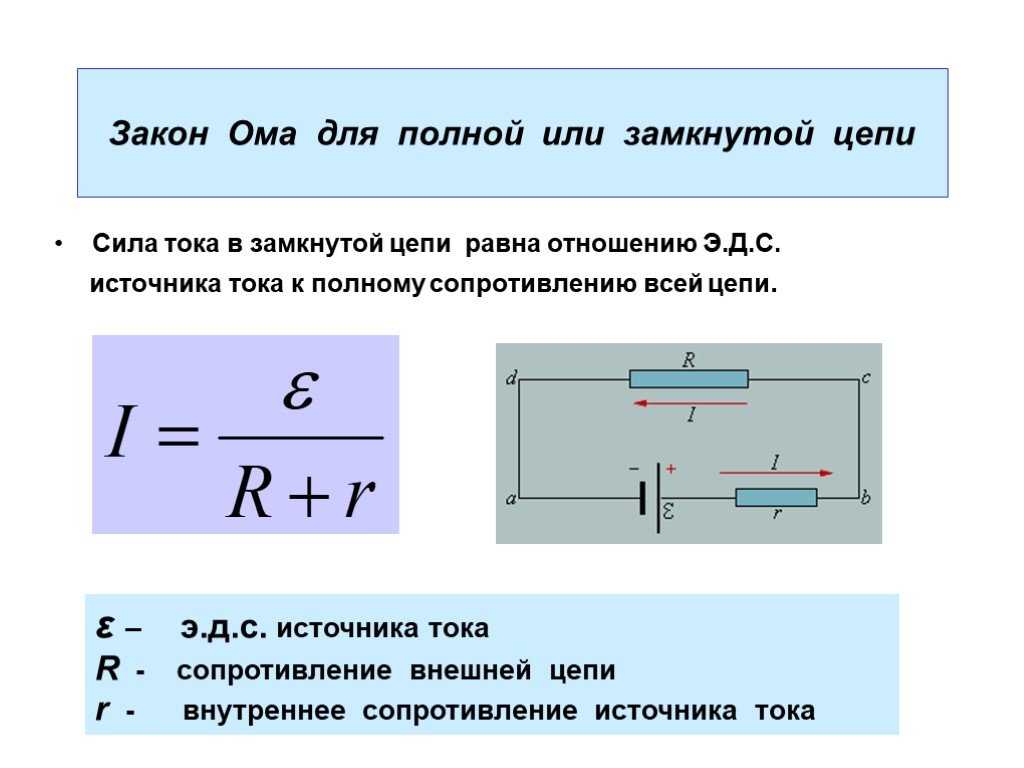

Схема замкнутой электрической цепи включает внешнюю часть, характеризуемую сопротивлением R, и внутреннюю часть с сопротивлением источника Rвн. Непрерывный ток (Iн) в цепи будет течь в результате действия ЭДС, которая преодолевает как внешнее, так и внутреннее сопротивление цепи.

Ток в цепи определяется по формуле (закон Ома):

Iн= E/(R+Rвн).

При этом напряжение на клеммах источника (U 12) будет отличаться от ЭДС на величину падения напряжения на внутреннем сопротивлении источника.

U 12 = E – Iн*Rвн.

Если цепь разомкнута и ток в ней равен 0, то ЭДС источника будет равна напряжению U 12 .

Разработчики источников питания стараются уменьшать внутренние сопротивление Rвн, так как это может позволить получить от источника больший ток.

Где применяется

В технике применяются различные виды ЭДС:

• Химическая. Используется в батарейках и аккумуляторах.
• Термоэлектрическая. Возникает при нагревании контактов разнородных металлов. Используется в холодильниках, термопарах.
• Индукционная. Образуется при пересечении проводником магнитного поля. Эффект используется в электродвигателях, генераторах, трансформаторах.
• Фотоэлектрическая. Применяется для создания фотоэлементов.
• Пьезоэлектрическая. При растяжении или сжатии материала. Используется для изготовления датчиков, кварцевых генераторов.

Таким образом, ЭДС необходима для поддержания постоянного тока и находит применений в различных видах техники.

В материале разберемся в понятии ЭДС индукции в ситуациях ее возникновения. Также рассмотрим индуктивность в качестве ключевого параметра возникновения магнитного потока при появлении электрического поля в проводнике.

Электромагнитная индукция представляет собой генерирование электрического тока магнитными полями, которые изменяются во времени. Благодаря открытиям Фарадея и Ленца закономерности были сформулированы в законы, что ввело симметрию в понимание электромагнитных потоков. Теория Максвелла собрала воедино знания об электрическом токе и магнитных потоках. Благодаря открытия Герца человечество узнало о телекоммуникациях.

Вокруг проводника с электротоком появляется электромагнитное поле, однако параллельно возникает также обратное явление – электромагнитная индукция. Рассмотрим магнитный поток на примере: если рамку из проводника поместить в электрическое поле с индукцией и перемещать ее сверху вниз по магнитным силовым линиям или вправо-влево перпендикулярно им, тогда магнитный поток, проходящий через рамку, будет постоянной величиной.

При вращении рамки вокруг своей оси, тогда через некоторое время магнитный поток изменится на определенную величину. В результате в рамке возникает ЭДС индукции и появится электрический ток, который называется индукционным.

ЭДС индукции

Разберемся детально, что такое понятие ЭДС индукции. При помещении в магнитное поле проводника и его движении с пересечением силовых линий поля, в проводнике появляется электродвижущая сила под названием ЭДС индукции. Также она возникает, если проводник остается в неподвижном состоянии, а магнитное поле перемещается и пересекается с проводником силовыми линиями.

Когда проводник, где происходит возникновение ЭДС, замыкается на вешнюю цепь, благодаря наличию данной ЭДС по цепи начинает протекать индукционный ток. Электромагнитная индукция предполагает явление индуктирования ЭДС в проводнике в момент его пересечения силовыми линиями магнитного поля.

Электромагнитная индукция являет собой обратный процесс трансформации механической энергии в электроток. Данное понятие и его закономерности широко используются в электротехнике, большинство электромашин основывается на данном явлении.

Законы Фарадея и Ленца

Законы Фарадея и Ленца отображают закономерности возникновения электромагнитной индукции.

Фарадей выявил, что магнитные эффекты появляются в результате изменения магнитного потока во времени.

В момент пересечения проводника переменным магнитным током, в нем возникает электродвижущая сила, которая приводит к возникновению электрического тока. Генерировать ток может как постоянный магнит, так и электромагнит.

Ученый определил, что интенсивность тока возрастает при быстром изменении количества силовых линий, которые пересекают контур. То есть ЭДС электромагнитной индукции пребывает в прямой зависимости от скорости магнитного потока.

Согласно закону Фарадея, формулы ЭДС индукции определяются следующим образом:

Знак «минус» указывает на взаимосвязь между полярностью индуцированной ЭДС, направлением потока и изменяющейся скоростью.

Согласно закону Ленца, можно охарактеризовать электродвижущую силу в зависимости от ее направленности. Любое изменение магнитного потока в катушке приводит к появлению ЭДС индукции, причем при быстром изменении наблюдается возрастающая ЭДС.

Если катушка, где есть ЭДС индукции, имеет замыкание на внешнюю цепь, тогда по ней течет индукционный ток, вследствие чего вокруг проводника появляется магнитное поле и катушка приобретает свойства соленоида. В результате вокруг катушки формируется свое магнитное поле.

Э.Х. Ленц установил закономерность, согласно которой определяется направление индукционного тока в катушке и ЭДС индукции. Закон гласит, что ЭДС индукции в катушке при изменении магнитного потока формирует в катушке ток направления, при котором данный магнитный поток катушки дает возможность избежать изменения постороннего магнитного потока.

Закон Ленца применяется для всех ситуаций индуктирования электротока в проводниках, вне зависимости от их конфигурации и метода изменения внешнего магнитного поля.

Движение провода в магнитном поле

Значение индуктированной ЭДС определяется в зависимости от длины проводника, пересекаемого силовыми линиями поля. При большем количестве силовых линий возрастает величина индуктируемой ЭДС. При увеличении магнитного поля и индукции, большее значение ЭДС возникает в проводнике. Таким образом, значение ЭДС индукции в движущемся в магнитном поле проводнике находится в прямой зависимости от индукции магнитного поля, длины проводника и скорости его движения.

Данная зависимость отражена в формуле Е = Blv, где Е – ЭДС индукции; В – значение магнитной индукции; I – длина проводника; v -скорость его перемещения.

Отметим, что в проводнике, который движется в магнитном поле, ЭДС индукции появляется, только когда он пересекает силовые линии магнитного поля. Если проводник движется по силовым линиям, тогда ЭДС не индуктируется. По этой причине формула применяется только в случаях, когда движением проводника направлено перпендикулярно силовым линиям.

Направление индуктированной ЭДС и электротока в проводнике определяется направлением движения самого проводника. Для выявления направления разработано правило правой руки. Если держать ладонь правой руки таким образом, чтобы в ее направлении входили силовые линии поля, а большой палец указывает направление движения проводника, тогда остальные четыре пальца показывают направление индуктированной ЭДС и направление электротока в проводнике.

Вращающаяся катушка

Функционирование генератора электротока основывается на вращении катушки в магнитном потоке, где имеется определенное количество витков. ЭДС индуцируется в электрической цепи всегда при пересечении ее магнитным потоком, на основании формулы магнитного потока Ф = B x S х cos α (магнитная индукция, умноженная на площадь поверхности, через которую проходит магнитный поток, и косинус угла, сформированный вектором направления и перпендикулярной плоскости линии).

Согласно формуле, на Ф воздействуют изменения в ситуациях:

• при изменении магнитного потока меняется вектор направления;
• изменяется площадь, заключенная в контур;
• меняется угол.

Допускается индуцирование ЭДС при неподвижном магните или неизменном токе, а просто при вращении катушки вокруг своей оси в пределах магнитного поля. В данном случае магнитный поток изменяется при смене значения угла. Катушка в процессе вращения пересекает силовые линии магнитного потока, в итоге появляется ЭДС. При равномерном вращении возникает периодическое изменение магнитного потока. Также число силовых линий, которые пересекаются ежесекундно, становится равным значениям через равные временные промежутки.

На практике в генераторах переменного электротока катушка остается в неподвижном состоянии, а электромагнит выполняет вращения вокруг нее.

ЭДС самоиндукции

При прохождении через катушку переменного электротока генерируется переменное магнитное поле, которое характеризуется меняющимся магнитным потоком, индуцирующим ЭДС. Данное явление называется самоиндукцией.

В силу того, что магнитный поток пропорционален интенсивности электротока, тогда формула ЭДС самоиндукции выглядит таким образом:

Ф = L x I, где L – индуктивность, которая измеряется в Гн. Ее величина определяется числом витков на единицу длины и величиной их поперечного сечения.

Взаимоиндукция

При расположении двух катушек рядом в них наблюдается ЭДС взаимоиндукции, которая определяется конфигурацией двух схем и их взаимной ориентацией. При возрастании разделения цепей значение взаимоиндуктивности уменьшается, поскольку наблюдается уменьшение общего для двух катушек магнитного потока.

Рассмотрим детально процесс возникновения взаимоиндукции. Есть две катушки, по проводу одной с N1 витков течет ток I1, которым создается магнитный поток и идет через вторую катушку с N2 числом витков.

Значение взаимоиндуктивности второй катушки в отношении первой:

М21 = (N2 x F21)/I1.

Значение магнитного потока:

Ф21 = (М21/N2) x I1.

Индуцированная ЭДС вычисляется по формуле:

Е2 = – N2 x dФ21/dt = – M21x dI1/dt.

В первой катушке значение индуцируемой ЭДС:

Е1 = – M12 x dI2/dt.

Важно отметить, что электродвижущая сила, спровоцированная взаимоиндукцией в одной из катушек, в любом случае прямо пропорциональна изменению электрического тока в другой катушке.

Тогда взаимоиндуктивность считается равной:

М12 = М21 = М.

Вследствие этого, E1 = – M x dI2/dt и E2 = M x dI1/dt. М = К √ (L1 x L2), где К является коэффициентом связи между двумя значениями инжуктивности.

Взаимоиндукция широко используется в трансформаторах, которые дают возможность менять значения переменного электротока. Прибор представляет собой пару катушек, которые намотаны на общий сердечник. Ток в первой катушке формирует изменяющийся магнитный поток в магнитопроводе и ток во второй катушке. При меньшем числе витков в первой катушке, чем во второй, возрастает напряжение, и соответственно при большем количестве витков в первой обмотке напряжение снижается.

Помимо генерирования и трансформации электрической энергии, явление магнитной индукции используется в прочих приборах. К примеру, в магнитных левитационных поездах, движущихся без непосредственного контакта с током в рельсах, а на пару сантиметров выше по причине электромагнитного отталкивания.

И какова ее взаимосвязь с другими параметрами Сразу отметим, несмотря на то, что в повседневной жизни мы все успешно используем электрические приборы, многие законы были выведены опытным путем и приняты за аксиому. Это одна из причин излишнего усложнения определений. К сожалению, даже электродвижущая сила, эта основа электротехники, освещается так, что человеку, незнакомому с электричеством, понять что-либо довольно сложно. Объясним этот вопрос с помощью понятных каждому терминов и примеров.

В проводнике носит название «электрический ток». Как известно, все предметы нашего материального мира состоят из атомов. Для упрощения понимания можно считать, что каждый атом представлен в виде уменьшенной в миллионы раз в центре расположено ядро, а на разном удалении от него по круговым орбитам вращаются электроны.

Посредством какого-либо внешнего воздействия в проводнике, образующем замкнутый контур, создается электродвижущая сила и возникает Воздействие «выбивает» валентные электроны с их орбит в атомах, поэтому образуются свободные электроны и положительно заряженные ионы.

Электродвижущая сила необходима для того, чтобы «заставить» заряды постоянно двигаться по проводнику и элементам цепи в определенном направлении. Без нее ток практически мгновенно угасает. Разобраться в том, что же такое электродвижущая сила, позволит сравнение электричества с водой. Прямой участок трубы – это проводник. Двумя своими сторонами она выходит в водоемы. До тех пор, пока уровни воды в водоемах равны и отсутствует уклон, жидкость, находящаяся в трубе, неподвижна.

Очевидно, заставить ее двигаться можно тремя способами: создать перепад высот (уклоном или количеством жидкости в водоемах) или принудительно прокачивать. Важный момент: если говорить о перепаде высот то подразумевается напряжение. Для ЭДС же движение «принудительно», так как сторонние силы, оказывающие воздействие, непотенциальны.

Любой источник электрического тока обладает ЭДС – той самой силой, которая поддерживает движение заряженных частиц (в приведенной аналогии заставляет воду двигаться). Измеряется в вольтах. Название говорит само за себя: ЭДС характеризует работу приложенных к участку цепи сторонних сил, выполняющих перемещение каждого единичного заряда от одного полюса к другому (между клеммами). Она численно равна отношению работы приложенных сторонних сил к величине перемещаемого заряда.

Косвенно необходимость в источнике ЭДС можно вывести из закона сохранения энергии и свойств проводника с током. В замкнутой цепи работа поля по перемещению зарядов равна нулю. Однако проводник нагревается (причем тем сильнее, чем больший ток по нему проходит в единицу времени). Вывод: в цепи должна присутствовать доля сторонней энергии. Указанные сторонние силы – это магнитное поле в генераторах, постоянно возбуждающее электроны; энергия химических реакций в батареях.

Электродвижущая сила индукции была впервые обнаружена экспериментальным путем в 1831 году Он установил, что в проводнике, пронизываемом линиями напряженности изменяющегося магнитного поля, возникает электрический ток. Воздействие поля сообщает внешним электронам в атомах недостающую им энергию, в результате чего они отрываются и начинают двигаться (появляется ток). Конечно, непосредственного движения частиц не существует (как тут не вспомнить об относительности аксиом электротехники). Скорее, имеет место обмен частицами между ближайшими атомами.

Развиваемая электродвижущая сила – это внутренняя характеристика любого источника питания.

В физике такое понятие, как электродвижущая сила (сокращенно – ЭДС ) используется в качестве основной энергетической характеристики источников тока.

Электродвижущая сила (ЭДС)

Электродвижущая сила (ЭДС ) – способность источника энергии создавать и поддерживать на зажимах разность потенциалов.

ЭДС – измеряется в Вольтах

Напряжение на зажимах источника всегда меньше ЭДС на величину падения напряжения.

Электродвижущая сила

U RH = E – U R0

U RH – напряжение на зажимах источника. Измеряется при замкнутой внешней цепи.

Е – ЭДС – измеряется на заводе изготовителе.

Электродвижущая сила (ЭДС ) представляет собой физическую величину , которая равна частному от деления той работы, которая при перемещении электрического заряда совершается сторонними силами в условиях замкнутой цепи, к самому этому заряду.

Следует заметить, что электродвижущая сила в источнике тока возникает и при отсутствии самого тока, то есть тогда, когда цепь является разомкнутой. Такую ситуацию принято именовать «холостым ходом», а сама величина ЭДС при ней равняется разнице тех потенциалов, которые имеются на зажимах источника тока.

Химическая электродвижущая сила

Химическая электродвижущая сила наличествует в аккумуляторах, гальванических батареях при протекании коррозионных процессов. В зависимости от того, на каком именно принципе построена работа того или иного источника питания, они именуются либо аккумуляторами, либо гальваническими элементами.

Одной из основных отличительных характеристик гальванических элементов является то, что эти источники тока являются, так сказать, одноразовыми. При их функционировании те активные вещества, благодаря которым выделяется электрическая энергия, в результате протекания химических реакций распадаются практически полностью. Именно поэтому если гальванический элемент разряжен полностью, то в качестве источника тока использовать его далее невозможно.

В отличие от гальванических элементов аккумуляторы предполагают многократное использование. Это возможно потому, что те химические реакции, которые в них протекают, имеют обратимый характер.

Электромагнитная электродвижущая сила

Электромагнитная ЭДС возникает при функционировании таких устройств, как динамо-машины, электродвигатели, дроссели, трансформаторы и т.п.

Суть ее состоит в следующем: при помещении проводников в магнитное поле и их перемещении в нем таким образом, чтобы происходило пересечение магнитных силовых линий, происходит наведение ЭДС . Если цепь замкнута, то в ней возникает электрический ток.

В физике описанное выше явление называется электромагнитной индукцией. Электродвижущую силу , которая при этом индуктируется, именуют ЭДС индукции.

Следует заметить, что наведение ЭДС индукции происходит не только в тех случаях, когда в магнитном поле проводник перемещается, но и тогда, когда он остается неподвижным, но при этом осуществляется изменение величины самого магнитного поля.

Фотоэлектрическая электродвижущая сила

Эта разновидность электродвижущей силы возникает тогда, когда наличествует или внешний, или внутренний фотоэффект.

В физике под фотоэффектом (фотоэлектрическим эффектом) подразумевается та группа явлений, которая возникает тогда, когда на вещество воздействует свет, и при этом в нем происходит эмиссия электронов. Это называют внешним фотоэффектом. Если же при этом появляется электродвижущая сила или изменяется электропроводимость вещества, то говорят о внутреннем фотоэффекте.

Сейчас и внешний, и внутренний фотоэффекты очень широко используются для проектирования и производства огромного количества таких приемников светового излучения, которые преобразуют световые сигналы в электрические. Все эти устройства называются фотоэлементами и используются как в технике, так и при проведении разнообразных научных исследований. В частности, именно фотоэлементы используются для того, чтобы производить наиболее объективные оптические измерения.

Электростатическая движущая сила

Что касается этого типа электродвижущей силы , то она, к примеру, возникает при механическом трении, возникающем в электрофорных агрегатах (специальных лабораторных демонстрационных и вспомогательных приборах), она же имеет место быть и в грозовых облаках.

Генераторы Вимшурста (это еще одно название электрофорных машин) для своего функционирования используют такое явление, как электростатическая индукция. При их работе электрические заряды накапливаются на полюсах, в лейденских банках, причем разность потенциалов может достигать очень солидных величин (до нескольких сотен тысяч вольт).

Природа статического электричества заключается в том, что оно возникает тогда, когда из-за потери или приобретения электронов нарушается внутримолекулярное или внутриатомное равновесие.

Пьезоэлектрическая электродвижущая сила

Эта разновидность электродвижущей силы возникает тогда, когда происходит или сдавливание, или растяжение веществ, называемых пьезоэлектриками. Они широко используются в таких конструкциях, как пьезодатчики, кварцевых генераторах, гидрофонах и некоторых другиех.

Именно пьезоэлектрический эффект положен в основу работы пьезоэлектрических датчиков. Сами они относятся к датчикам так называемого генераторного типа. В них входной величиной является прилагаемая сила, а выходной – количество электричества.

Что касается таких устройств, как гидрофоны, то в основу их функционирования заложен принцип так называемого прямого пьезоэлектрического эффекта, который имеют пьезокерамические материалы. Суть его состоит в том, что если на поверхность этих материалов оказывается звуковое давление, то на их электродах возникает разность потенциалов. При этом она пропорциональна величине звукового давления.

Одной из основных сфер применения пьезоэлектрических материалов является производство кварцевых генераторов, имеющих в своей конструкции кварцевые резонаторы. Предназначены такие устройства для того, чтобы получать колебания строго фиксированной частоты, которые стабильны как по времени, так и при изменении температуры, а также имеют совсем невысокий уровень фазовых шумов.

Термоионная электродвижущая сила

Эта разновидность электродвижущей силы возникает тогда, когда с поверхности разогретых электродов происходит термоэмиссия заряженных частиц. Термоионная эмиссия на практике применяется достаточно широко, например, на ней основана работа практически всех радиоламп.

Термоэлектрическая электродвижущая сила

Эта разновидность ЭДС возникает тогда, когда на различных концах разнородных проводников или же просто на различных участках цепи температура распределяется очень неоднородно.

Термоэлектрическая электродвижущая сила используется в таких устройствах, как пирометры, термопары и холодильные машины. Датчики, работа которых основана на этом явлении, называются термоэлектрическими, и являются, по сути дела, термопарами, состоящими из спаянных между собой электродов, изготовленных из разных металлов. Когда эти элементы или нагреваются, или охлаждаются, между ними возникает ЭДС , которая по своей величине пропорциональна изменению температуры.

10.1 Электродвижущая сила – University Physics Volume 2

Цели обучения

К концу раздела вы сможете:

• Описать электродвижущую силу (ЭДС) и внутреннее сопротивление батареи
• Объясните основные принципы работы батареи

Если вы забудете выключить автомобильные фары, они постепенно притухнут по мере разрядки аккумулятора. Почему они не мигают внезапно, когда энергия батареи заканчивается? Их постепенное затемнение означает, что выходное напряжение батареи уменьшается по мере разрядки батареи. Причина снижения выходного напряжения у разряженных аккумуляторов заключается в том, что все источники напряжения имеют две основные части — источник электрической энергии и внутреннее сопротивление. В этом разделе мы исследуем источник энергии и внутреннее сопротивление.

Введение в электродвижущую силу

Напряжение имеет множество источников, некоторые из которых показаны на рис. 10.2. Все такие устройства создают разность потенциалов и могут подавать ток, если они подключены к цепи. Особый вид разности потенциалов известен как электродвижущая сила (ЭДС). ЭДС вообще не является силой, но термин «электродвижущая сила» используется по историческим причинам. Он был придуман Алессандро Вольта в 1800-х годах, когда он изобрел первую батарею, также известную как гальваническая батарея. Поскольку электродвижущая сила не является силой, эти источники принято называть просто источниками ЭДС (произносится буквами «э-э-э-э»), а не источниками электродвижущей силы.

Рисунок 10.2 Различные источники напряжения. а) ветряная электростанция Бразос в Флуванне, штат Техас; (б) Красноярская ГЭС в России; в) солнечная ферма; (d) группа никель-металлогидридных аккумуляторов. Выходное напряжение каждого устройства зависит от его конструкции и нагрузки. Выходное напряжение равно ЭДС только при отсутствии нагрузки. (кредит a: модификация работы Стига Найгаарда; кредит b: модификация работы “vadimpl”/Wikimedia Commons; кредит c: модификация работы “The tdog”/Wikimedia Commons; кредит d: модификация работы “Itrados” /Викисклад)

Если электродвижущая сила вовсе не сила, то что такое ЭДС и что является источником ЭДС? Чтобы ответить на эти вопросы, рассмотрим простую схему 12-вольтовой лампы, подключенной к 12-вольтовой батарее, как показано на рис. 10.3. Аккумулятор можно смоделировать как устройство с двумя клеммами, в котором одна клемма имеет более высокий электрический потенциал, чем вторая клемма. Более высокий электрический потенциал иногда называют положительной клеммой и обозначают знаком плюс. Клемму с более низким потенциалом иногда называют отрицательной клеммой и обозначают знаком минус. Это источник ЭДС.

Рисунок 10.3 Источник ЭДС поддерживает на одной клемме более высокий электрический потенциал, чем на другой клемме, действуя как источник тока в цепи.

Когда источник ЭДС не подключен к лампе, в источнике ЭДС нет чистого потока заряда. Как только батарея подключена к лампе, заряды текут от одной клеммы батареи, через лампу (заставляя лампу загораться) и обратно к другой клемме батареи. Если мы рассмотрим положительный (обычный) ток, положительные заряды покидают положительную клемму, проходят через лампу и входят в отрицательную клемму.

Положительный ток полезен для большинства анализов цепей в этой главе, но в металлических проводах и резисторах наибольший вклад в ток вносят электроны, протекающие в направлении, противоположном положительному току. Поэтому более реалистично рассмотреть движение электронов для анализа схемы на рис. 10.3. Электроны покидают отрицательную клемму, проходят через лампу и возвращаются к положительной клемме. Чтобы источник ЭДС поддерживал разность потенциалов между двумя клеммами, отрицательные заряды (электроны) должны перемещаться от положительной клеммы к отрицательной. Источник ЭДС действует как зарядовый насос, перемещая отрицательные заряды от положительного вывода к отрицательному для поддержания разности потенциалов. Это увеличивает потенциальную энергию зарядов и, следовательно, электрический потенциал зарядов.

Сила электрического поля, действующая на отрицательный заряд, действует в направлении, противоположном электрическому полю, как показано на рис. 10.3. Чтобы отрицательные заряды переместились на отрицательный полюс, над отрицательными зарядами должна быть совершена работа. Для этого требуется энергия, которая возникает в результате химических реакций в аккумуляторе. Потенциал поддерживается высоким на положительной клемме и низким на отрицательной клемме, чтобы поддерживать разность потенциалов между двумя клеммами. ЭДС равна работе, совершаемой над зарядом на единицу заряда (ε=dWdq)(ε=dWdq), когда ток не течет. Поскольку единицей работы является джоуль, а единицей заряда — кулон, единицей ЭДС является вольт (1 В = 1 Дж / Кл). (1 В = 1 Дж / Кл).

Напряжение на клеммах VterminalVterminal батареи — это напряжение, измеренное на клеммах батареи. Идеальная батарея представляет собой источник ЭДС, который поддерживает постоянное напряжение на клеммах, независимо от тока между двумя клеммами. Идеальная батарея не имеет внутреннего сопротивления, а напряжение на клеммах равно ЭДС батареи. В следующем разделе мы покажем, что реальная батарея имеет внутреннее сопротивление и напряжение на клеммах всегда меньше, чем ЭДС батареи.

Происхождение потенциала батареи

Комбинация химических веществ и состав клемм в батарее определяют ее ЭДС. Свинцово-кислотный аккумулятор, используемый в автомобилях и других транспортных средствах, представляет собой одну из наиболее распространенных комбинаций химических веществ. На рис. 10.4 показан один элемент (один из шести) этой батареи. Катодная (положительная) клемма элемента соединена с пластиной из оксида свинца, тогда как анодная (отрицательная) клемма подключена к свинцовой пластине. Обе пластины погружены в серную кислоту, электролит для системы.

Рисунок 10.4 Химические реакции в свинцово-кислотном аккумуляторе разделяют заряд, направляя отрицательный заряд на анод, соединенный со свинцовыми пластинами. Пластины оксида свинца соединены с положительным или катодным выводом элемента. Серная кислота проводит заряд, а также участвует в химической реакции.

Знание того, как взаимодействуют химические вещества в свинцово-кислотном аккумуляторе, помогает понять потенциал, создаваемый аккумулятором. На рис. 10.5 показан результат одной химической реакции. Два электрона помещаются на анод, что делает его отрицательным, при условии, что катод поставляет два электрона. Это оставляет катод положительно заряженным, потому что он потерял два электрона. Короче говоря, разделение заряда было вызвано химической реакцией.

Обратите внимание, что реакция не происходит, если нет полной цепи, позволяющей подать два электрона к катоду. Во многих случаях эти электроны исходят от анода, проходят через сопротивление и возвращаются к катоду. Заметим также, что, поскольку в химических реакциях участвуют вещества, обладающие сопротивлением, невозможно создать ЭДС без внутреннего сопротивления.

Рисунок 10,5 В свинцово-кислотном аккумуляторе два электрона вытесняются на анод элемента и два электрона удаляются с катода элемента. Химическая реакция в свинцово-кислотном аккумуляторе помещает два электрона на анод и удаляет два электрона с катода. Для продолжения требуется замкнутая цепь, поскольку два электрона должны быть подведены к катоду.

Внутреннее сопротивление и напряжение на клеммах

Величина сопротивления протеканию тока внутри источника напряжения называется внутренним сопротивлением. Внутреннее сопротивление х батареи может вести себя сложным образом. Обычно он увеличивается по мере разрядки аккумулятора из-за окисления пластин или снижения кислотности электролита. Однако внутреннее сопротивление может также зависеть от величины и направления тока через источник напряжения, его температуры и даже его истории. Внутреннее сопротивление перезаряжаемых никель-кадмиевых элементов, например, зависит от того, сколько раз и насколько глубоко они разряжались. Простая модель батареи состоит из идеализированного источника ЭДС εε и внутреннего сопротивления р (рис. 10.6).

Рисунок 10,6 Батарея может быть смоделирована как идеализированная ЭДС (ε)(ε) с внутренним сопротивлением ( r ). Напряжение на клеммах батареи равно Vterminal=ε-IrVterminal=ε-Ir.

Предположим, что внешний резистор, известный как сопротивление нагрузки R , подключен к источнику напряжения, например к батарее, как показано на рис. 10.7. На рисунке представлена ​​модель батареи с ЭДС εε, внутренним сопротивлением r и нагрузочным резистором R подключен через его клеммы. Используя обычный ток, положительные заряды покидают положительную клемму батареи, проходят через резистор и возвращаются к отрицательной клемме батареи. Напряжение на клеммах батареи зависит от ЭДС, внутреннего сопротивления и тока и равно

.

Vтерминал=ε-Ir.Vтерминал=ε-Ir.

10.1

При заданных ЭДС и внутреннем сопротивлении напряжение на клеммах уменьшается по мере увеличения тока из-за падения потенциала Ir внутреннего сопротивления.

Рисунок 10,7 Схема источника напряжения и его нагрузочного резистора R . Поскольку внутреннее сопротивление ом включено последовательно с нагрузкой, оно может существенно повлиять на напряжение на клеммах и ток, подаваемый на нагрузку.

График разности потенциалов на каждом элементе цепи показан на рис. 10.8. По цепи протекает ток I , а падение потенциала на внутреннем резисторе равно Ир . Напряжение на клеммах равно ε-Irε-Ir, что равно падению потенциала на нагрузочном резисторе IR=ε-IrIR=ε-Ir. Как и в случае с потенциальной энергией, важно изменение напряжения. Когда используется термин «напряжение», мы предполагаем, что на самом деле это изменение потенциала, или ΔVΔV. Однако ΔΔ часто опускается для удобства.

Рисунок 10,8 График зависимости напряжения от цепи аккумулятора и сопротивления нагрузки. Электрический потенциал увеличивает ЭДС батареи из-за химических реакций, совершающих работу над зарядами. В аккумуляторе происходит уменьшение электрического потенциала из-за внутреннего сопротивления. Потенциал уменьшается из-за внутреннего сопротивления (-Ir)(-Ir), делая напряжение на клеммах батареи равным (ε-Ir)(ε-Ir). Затем напряжение уменьшается на ( ИР ). Ток равен I=εr+RI.I=εr+R.

Ток через нагрузочный резистор равен I=εr+RI=εr+R. Из этого выражения мы видим, что чем меньше внутреннее сопротивление r , тем больший ток источник напряжения отдает на свою нагрузку R . По мере разрядки батарей r увеличивается. Если r становится значительной долей сопротивления нагрузки, то ток значительно снижается, как показано в следующем примере.

Пример 10.1

Анализ цепи с аккумулятором и нагрузкой

Данная батарея имеет ЭДС 12,00 В и внутреннее сопротивление 0,100 Ом 0,100 Ом. (a) Рассчитайте напряжение на его клеммах при подключении к нагрузке 10,00 Ом 10,00 Ом. (b) Каково напряжение на клеммах при подключении к нагрузке 0,500 Ом 0,500 Ом? (c) Какую мощность рассеивает нагрузка 0,500-0,500-Ом? (d) Если внутреннее сопротивление возрастает до 0,500 Ом 0,500 Ом, найдите ток, напряжение на клеммах и мощность, рассеиваемую нагрузкой 0,500 Ом 0,500 Ом.

Стратегия

Приведенный выше анализ дал выражение для тока с учетом внутреннего сопротивления. Как только ток найден, напряжение на клеммах можно рассчитать, используя уравнение Vterminal=ε-IrVterminal=ε-Ir. Как только ток найден, мы также можем найти мощность, рассеиваемую резистором.

Решение

1. Ввод заданных значений ЭДС, сопротивления нагрузки и внутреннего сопротивления в приведенное выше выражение дает

   I=εR+r=12,00 В 10,10 Ом=1,188 A.I=εR+r=12,00 В 10,10 Ом=1,188 А.

   Введите известные значения в уравнение Vterminal=ε-IrVterminal=ε-Ir, чтобы получить напряжение на клеммах:

   Клемма V=ε-Ir=12,00 В-(1,188 А)(0,100 Ом)=11,90 В. Клемма V=ε-Ir=12,00 В-(1,188 А)(0,100 Ом)=11,90 В.

   Напряжение на клеммах здесь лишь немного ниже, чем ЭДС, что означает, что ток, потребляемый этой легкой нагрузкой, незначителен.
2. Аналогично, при Rнагрузке=0,500 Ом Rнагрузке=0,500 Ом ток равен

   I=εR+r=12,00В0,600Ом=20,00А. I=εR+r=12,00В0,600Ом=20,00А.

   Напряжение на клеммах нет

   Клемма V=ε-Ir=12,00 В-(20,00 А)(0,100 Ом)=10,00 В. Клемма V=ε-Ir=12,00 В-(20,00 А)(0,100 Ом)=10,00 В.

   Напряжение на клеммах демонстрирует более значительное снижение по сравнению с ЭДС, что означает, что 0,500 Ом – 0,500 Ом – большая нагрузка для этой батареи. «Большая нагрузка» означает большее потребление тока от источника, но не большее сопротивление.
3. Мощность, рассеиваемая нагрузкой 0,500 Ом0,500 Ом, можно найти по формуле P=I2RP=I2R. Ввод известных значений дает

   P=I2R=(20,0 А)2(0,500 Ом)=2,00×102 Вт.P=I2R=(20,0 А)2(0,500 Ом)=2,00×102 Вт.

   Обратите внимание, что эту мощность также можно получить, используя выражение V2RorIVV2RorIV, где В — напряжение на клеммах (в данном случае 10,0 В).
4. Здесь внутреннее сопротивление увеличилось, возможно, из-за разрядки батареи, до точки, где оно равно сопротивлению нагрузки. Как и раньше, мы сначала находим ток, вводя известные значения в выражение, что дает

   I=εR+r=12,00В1,00Ом=12,00А. I=εR+r=12,00В1,00Ом=12,00А.

   Теперь напряжение на клеммах

   Клемма V=ε-Ir=12,00 В-(12,00 А)(0,500 Ом)=6,00 В, клемма V=ε-Ir=12,00 В-(12,00 А)(0,500 Ом)=6,00 В,

   а мощность, рассеиваемая нагрузкой, равна

   P=I2R=(12,00 А)2(0,500 Ом)=72,00 Вт.P=I2R=(12,00 А)2(0,500 Ом)=72,00 Вт.

   Мы видим, что повышенное внутреннее сопротивление значительно уменьшило напряжение на клеммах, ток и мощность, подаваемую на нагрузку.

Значение

Внутреннее сопротивление батареи может увеличиваться по многим причинам. Например, внутреннее сопротивление перезаряжаемой батареи увеличивается по мере увеличения количества перезарядок батареи. Повышенное внутреннее сопротивление может иметь два последствия для батареи. Во-первых, напряжение на клеммах уменьшится. Во-вторых, батарея может перегреться из-за увеличения мощности, рассеиваемой внутренним сопротивлением.

Проверьте свое понимание 10.1

Проверьте свое понимание Если вы поместите провод непосредственно через две клеммы батареи, эффективно закоротив клеммы, батарея начнет нагреваться. Как вы думаете, почему это происходит?

Тестеры аккумуляторов

Тестер аккумуляторов

, например те, что показаны на рис. 10.9, используют небольшие нагрузочные резисторы для преднамеренного отбора тока, чтобы определить, падает ли потенциал на клеммах ниже допустимого уровня. Хотя измерить внутреннее сопротивление батареи сложно, тестеры батарей могут обеспечить измерение внутреннего сопротивления батареи. Если внутреннее сопротивление высокое, батарея слабая, о чем свидетельствует низкое напряжение на клеммах.

Рисунок 10,9 Тестер батарей измеряет напряжение на клеммах под нагрузкой, чтобы определить состояние батареи. (a) Техник по электронике ВМС США использует тестер батарей для проверки больших батарей на борту авианосца USS Nimitz . Тестер батареи, который она использует, имеет небольшое сопротивление, которое может рассеивать большое количество энергии. (b) Показанное небольшое устройство используется на небольших батареях и имеет цифровой дисплей для индикации допустимого напряжения на клеммах. (кредит a: модификация работы Джейсона А. Джонстона; кредит b: модификация работы Кейта Уильямсона)

Некоторые батареи можно заряжать, пропуская через них ток в направлении, противоположном току, который они подают в электроприбор. Это обычно делается в автомобилях и в батареях для небольших электроприборов и электронных устройств (рис. 10.10). Выходное напряжение зарядного устройства должно быть больше, чем ЭДС аккумулятора, чтобы ток через него изменился. Это приводит к тому, что напряжение на клеммах батареи больше, чем ЭДС, поскольку V=ε-IrV=ε-Ir и I теперь отрицательно.

Рисунок 10.10 Зарядное устройство автомобильного аккумулятора меняет нормальное направление тока через аккумулятор, обращая его химическую реакцию и пополняя его химический потенциал.

Важно понимать последствия внутреннего сопротивления источников ЭДС, таких как батареи и солнечные элементы, но часто анализ цепей выполняется с напряжением на клеммах батареи, как мы делали в предыдущих разделах. Напряжение на клеммах обозначается просто как V без нижнего индекса «терминал». Это связано с тем, что внутреннее сопротивление батареи трудно измерить напрямую, и оно может меняться со временем.

Электродвижущая сила (ЭДС) ячейки Класс 12 Физика | Примечания

Электродвижущая сила (ЭДС):

Свойство элемента, благодаря которому заряд движется в цепи в определенном направлении, известно как электродвижущая сила (ЭДС). Электродвижущая сила – это не сила, а просто историческое название .

ЭДС ячейки можно определить как работу, совершаемую клеткой для перемещения единичного положительного заряда (+1C) по всей электрической петле. Его также можно определить как разность потенциалов между двумя клеммами ячейки в разомкнутой цепи (т.е. когда ток не течет). Обозначается буквой «Е». Его единица – вольт.

Математически,

ЭДС, E = $\frac{Work\text{ }done\text{ }(энергия)}{заряд}$

Конечная разность потенциалов:

Конечная разность потенциалов ячейки определяется как количество работы, выполняемой клеткой для перемещения единичного положительного заряда (+1C) через внешнее сопротивление/нагрузочное сопротивление. Его также можно определить как разность потенциалов между двумя клеммами ячейки в замкнутой цепи (т. е. при протекании тока). Обозначается буквой «В». Единицей измерения является вольт.

Математически,

Разность потенциалов на клеммах, В = $\frac{Work\text{ }done\text{ }(энергия)}{заряд}$

Внутреннее сопротивление:

Сопротивление, создаваемое электролитом между электродами ячейка называется внутренним сопротивлением. Обозначается буквой «р». Единицей измерения является Ом ($\Omega $).

Факторы, от которых зависит внутреннее сопротивление элемента

Факторы, от которых зависит внутреннее сопротивление элемента:

(i) Природа электролита:

Внутреннее сопротивление (r) обратно пропорционально проводимости ($\sigma $)

(ii) Расстояние между электродами: «внутреннее сопротивление, r» прямо пропорционально расстоянию

(iii) Площадь электродов:

Внутреннее сопротивление (r) обратно пропорционально площади электродов (A)

(iv) Концентрация:

Внутреннее сопротивление (r) обратно пропорционально концентрации электролита

(v) Температура:

Внутреннее сопротивление (r) обратно пропорциональна температуре электролита.

Отношение между ЭДС (E), клеммой p.d. (В) и внутреннее сопротивление (r):

и внутреннее сопротивление

Рассмотрим ячейку с э.д.с. (E), а внутреннее сопротивление (r) связано с внешним сопротивлением (R). Пусть (I) будет током, протекающим через цепь, а разность потенциалов на клеммах равна (V). Поскольку внутреннее сопротивление всегда последовательно сочетается с внешним сопротивлением, общее сопротивление цепи становится равным R+r.

Ток, I = $\frac{Total\text{ }e.m.f.}{Total\text{ }сопротивление}$

или, I = $\frac{E}{R+r}$

или, E = I (R + r)

или, E = IR + Ir

или, E = V + Ir      (где V = IR)

, что является отношением между ЭДС, клеммой p.d и внутренним сопротивлением для цепи разряда.

В случае цепи зарядки ток течет в обратном направлении. Таким образом, приведенное выше соотношение становится

E = V–Ir

Ячейка:

Это устройство, которое может преобразовывать химическую энергию в электрическую.

Комбинация элементов известна как батарея.

Группировка ячеек:

Ячейки можно группировать тремя способами; (i) Серийная комбинация ячеек, (ii) Параллельная комбинация ячеек и (iii) Смешанная комбинация ячеек.

(i) Последовательная комбинация:

Рис.: Последовательная комбинация ячеек

Рассмотрим n одинаковых ячеек, каждая из ЭДС E и внутреннего сопротивления r соединены последовательно через внешнее сопротивление R.

Тогда полная э.д.с. = нЕ

Общее внутреннее сопротивление = nr

Общее сопротивление цепи, R _eq = R + nr

Текущий ток, I = $\frac{Total\text{ }э.д.с.}{Total\text{ }resistance} $

I = $\frac{nE}{R+nr}$

Это требуемое выражение для тока в последовательном соединении ячеек.

Особые случаи:

(i) Если R >>>> nr

В этом случае значением nr можно пренебречь по сравнению с R

I = $\frac{nE}{R+nr} $

$\следовательно $ I = $\frac{nE}{R}$

Это условие максимального тока.

(ii) Если nr >>>>R

В этом случае значением R можно пренебречь по сравнению с nr.

     I = $\frac{nE}{R+nr}$

Или, I = $\frac{nE}{nr}$

Или, I = $\frac{E}{r}$

Это состояние тока, связанное только с одной ячейкой.

(ii) Параллельная комбинация:

Рис. Параллельная комбинация ячеек

Рассмотрим n одинаковых ячеек, каждая из ЭДС «E» и внутреннего сопротивления «r» подключены параллельно внешнему сопротивлению «R».

Тогда полная э.д.с. = э.д.с. за счет одной ячейки = E

и полного внутреннего сопротивления = r’

Или $\frac{1}{r’}$ = $\frac{1}{r}$ + $\frac{1}{r }$ + $\frac{1}{r}$……….до m-ячеек

или, $\frac{1}{r’}$ = $\frac{m}{r}$

или , r′ = $\frac{r}{m}$

$\следовательно $Общее сопротивление цепи, R _eq = R + $\frac{r}{m}$

Сейчас,

Ток, I = $\frac{Total\text{ }э.д.с.}{Total\text{ }сопротивление}$

I = $\frac{E}{R+r/m}$

$\these $   I = $\frac{mE}{mR+r}$

Это искомое выражение для тока в параллельной комбинации ячеек.

Особые случаи:

(i) Если mR >>>>r,

В этом случае значением ‘r’ можно пренебречь по сравнению с mR

Имеем, I = $\frac{mE }{mR+r}$

Или, I = $\frac{mE}{mR}$

$\следовательно $  I = $\frac{E}{R}$

Это условие текущей задолженности только на одну ячейку.

(ii) Если r >>>> mR

В этом случае значением mR можно пренебречь по сравнению с r.

Имеем I = $\frac{mE}{mR+r}$

I = $\frac{mE}{r}$

Это условие максимального тока.

(iii) Смешанная комбинация ячеек:

Рис. Смешанная комбинация ячеек

Рассмотрим некоторое количество одинаковых ячеек, каждая из которых по ЭДС ‘E’ и внутреннему сопротивлению ‘r’ соединены в смешанной комбинации в m-рядах и n-столбцы. Затем комбинация подключается к внешнему сопротивлению «R».

Тогда полная э.д.с. = э.д.с. из-за ячеек в каждой строке = nE

Внутреннее сопротивление в каждой строке = r + r + r …..до ‘n’ ячеек = nr

Общее внутреннее сопротивление = r’

$\frac{1}{r’ }$ = $\frac{1}{nr}$ + $\frac{1}{nr}$ + $\frac{1}{nr}$……….
