Сторонние силы и ЭДС

Сущность сторонних сил

Для того чтобы в проводнике ток существовал длительное время, необходимо, чтобы движение заряженных частиц, например, электронов, поддерживалось какой-либо внешней силой. Следовательно, нужно, чтобы от конца проводника с меньшим потенциалом (считаем, что носители электрического тока положительные) непрерывно отводились приносимые туда заряды, а к концу с большим потенциалом заряды постоянно подводились. То есть необходим круговорот зарядов по замкнутому пути, именно тогда ток будет течь. Данный факт согласуется с замкнутостью линий тока. То есть ЭДС — это работа, прилагаемая по перемещению положительного заряда в замкнутом контуре.

Замечание 1

Сторонняя электродвижущая сила (далее сторонняя сила) не может быть электростатической, потому что электростатическое поле потенциально.

Работа потенциальной силы, для контура с током, равна нулю. При таком условии ток существовать не может, так как ток должен совершать работу по преодолению сопротивления проводников. Сторонняя сила может быть механической или электрической (не электростатической), иметь химическое происхождение и т.д.. Также для замкнутого контура причиной возникновения ЭДС может стать изменение потока магнитного поля, это связано с явлением электромагнитной индукции.

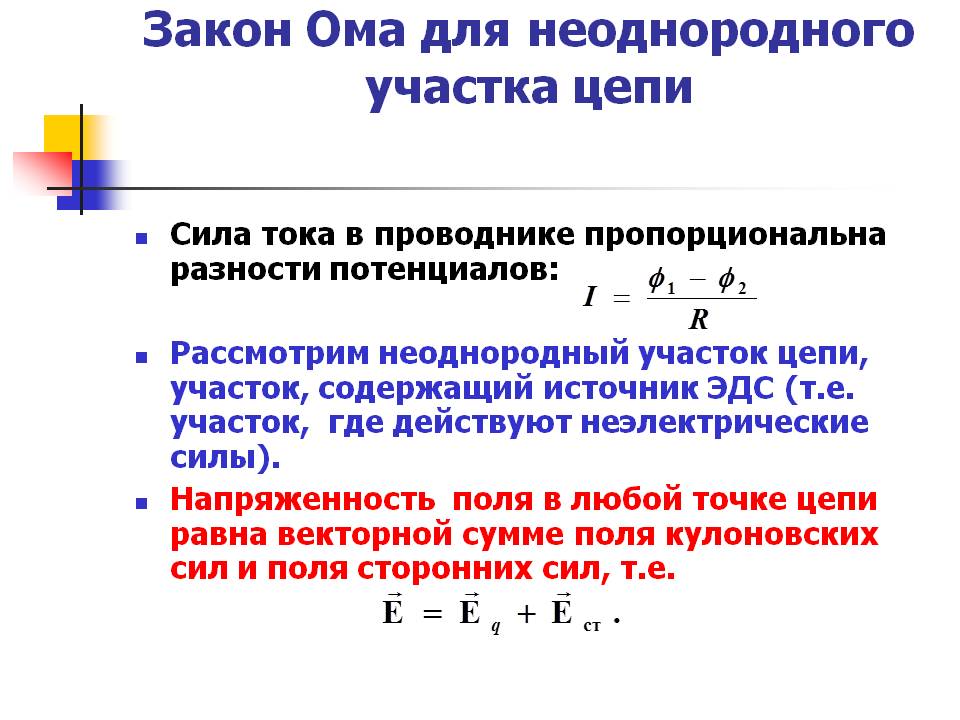

С учетом сторонних сил закон Ома в локальной форме записывается в виде:

$\overrightarrow{j}=\sigma \left(\overrightarrow{E}+\overrightarrow{E_{stor}}\right)\left(1\right)$, где:

  • $\overrightarrow{j}$ — вектор плотности электрического тока,
  • $\sigma $ — удельная проводимость,
  • $\overrightarrow{E}$ — напряжённость поля кулоновских сил, $\overrightarrow{E_{stor}}$ — напряженность поля сторонних сил.

Пример сторонних сил

Простейшая схема источника сторонней силы (источника тока), которая имеет механическое происхождение, представлена на рис.1.

Рисунок 1. Схема источника сторонней силы. Автор24 — интернет-биржа студенческих работ

Пусть между электродами А и В (рис.1) находится электрически нейтральная среда с равным зарядов противоположного знака. Сторонняя сила неэлектрического происхождения перемещает положительные заряды к электроду В (данный электрод заряжается положительно), а отрицательная к электроду А (отрицательно заряженный электрод). 2_1{\overrightarrow{E_{stor}}d\overrightarrow{s}\left(3\right),}$, где:

  • $\overrightarrow{E_{stor}}$ — напряженность поля сторонних сил,
  • $d\overrightarrow{s}$— вектор перемещения.

Интеграл (3) для замкнутой цепи даст выражение для ЭДС в этой цепи, как циркуляции вектора напряженности сторонних сил:

$\mathcal E=\oint{\overrightarrow{E_{stor}}d\overrightarrow{s}\left(4\right).}$

ЭДС связана с падением напряжения или просто напряжением ($U$) на участке цепи 1-2 соотношением:

$U_{12}={\varphi }_1-{\varphi }_2+\mathcal E_{12}\left(5\right).$

Задание № 1: Опишите механизмы, которые позволяют использовать гальванические элементы в качестве источников постоянного тока.

Решение:

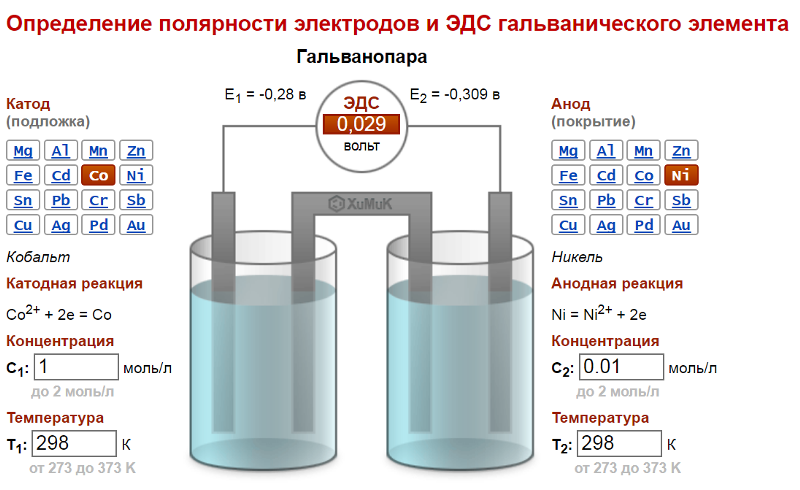

Часто встречаются источники постоянного тока, которые называют гальваническими элементами. При контакте твердого тела и жидкости появляется разность потенциалов. В некоторых случаях при таком контакте проходит химическая реакция.

Допустим, если цинковую пластинку опустить в раствор серной кислоты, то цинк растворяется. В раствор перемещаются положительные ионы цинка, то есть раствор имеет положительный заряд, а сама цинковая пластина отрицательный, возникает электрический ток. При некоторой разности потенциалов переход ионов цинка в раствор заканчивается. Эта разность потенциалов называется электрохимическим потенциалом. (Он зависит от свойств металла, жидкости и концентрации ионов металла в растворе). Для растворов в серной кислоте этот потенциал цинка равен – 0,5В, для меди электрохимический потенциал равен +0,6В.

При погружении двух металлов в раствор возникает разность потенциалов между ними, которая равна разности из электрохимических потенциалов. Система из двух электродов из разных металлов, погруженная в раствор называется гальваническим элементом, разность потенциалов между металлами — ЭДС элемента.

Так, например, элемент Вольта состоит из медной и цинковой пластин, которые находятся в растворе серной кислоты.

Зная электрохимические потенциалы цинка и меди, получим ЭДС элемента Вольта:

$\mathcal E=\left(0,6-(-0,5)\right)=1,1\left(В\right).$

В гальваническом источнике Вольта имеются 2 сторонние $\mathcal E$, которые сосредоточены в поверхностных слоях, где соприкасаются цинковая и медная пластины с раствором. Толщина этих слоев — молекула. В остальном объеме раствора сторонних $\mathcal E$ нет. Когда пластины соединяют проводником, по нему течет ток от медной (положительной) пластины к цинковой (отрицательной) пластине. В растворе между электродами направление тока — обратное: от цинковой пластины к медной.

Сторонняя ЭДС элемента определена его свойствами, и не зависит от силы тока, который течет по цепи. Изменение напряжения на внешней цепи всегда меньше, чем ЭДС элемента. Чем меньше внутренне сопротивление гальванического элемента, тем выше качество источника тока.

При прохождении тока в цепи элемента Вольта положительные ионы цинка переходят в раствор, там они соединяются с отрицательными ионами, на который, наряду с положительным ионом водорода, диссоциирует серная кислота. То есть в растворе проходит химическая реакция. Продукты реакции частично выпадают в виде осадка. При этом положительные ионы водорода движутся к медной пластине, там они нейтрализуются электронами тока проводимости в пластине. На поверхности медной пластины образуется водородная пленка. Эта пленка увеличивает внутреннее сопротивление элемента и одновременно, образует дополнительный электрохимический потенциал, который направлен против потенциала, который был на пластине до образования пленки. Так, ЭДС элемента уменьшается. Подобные процессы, называют поляризацией элемента.

Для того чтобы уменьшить падение ЭДС гальванического элемента применяют различные методы деполяризации, например, используют сильные окислители, которые связывают водород и кислород с образованием воды.

Задание № 2: Источник ЭДС $\mathcal E=1$ В имеет внутреннее сопротивление $r=1$ Ом включен в цепь, которая содержит сопротивление $R=9$ Ом. Найдите силу тока в цепи ($I$), падение напряжения во внешней цепи ($U$), падение потенциала внутри элемента ($U_r$).

Решение:

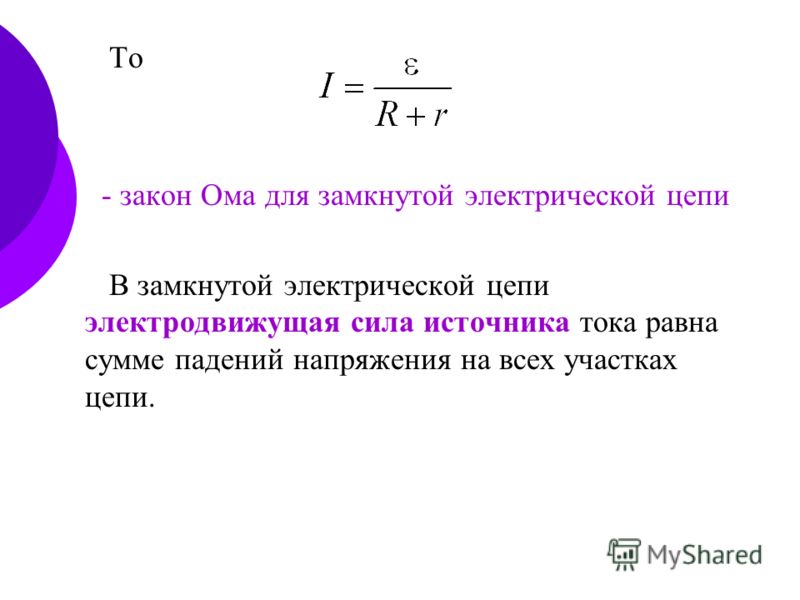

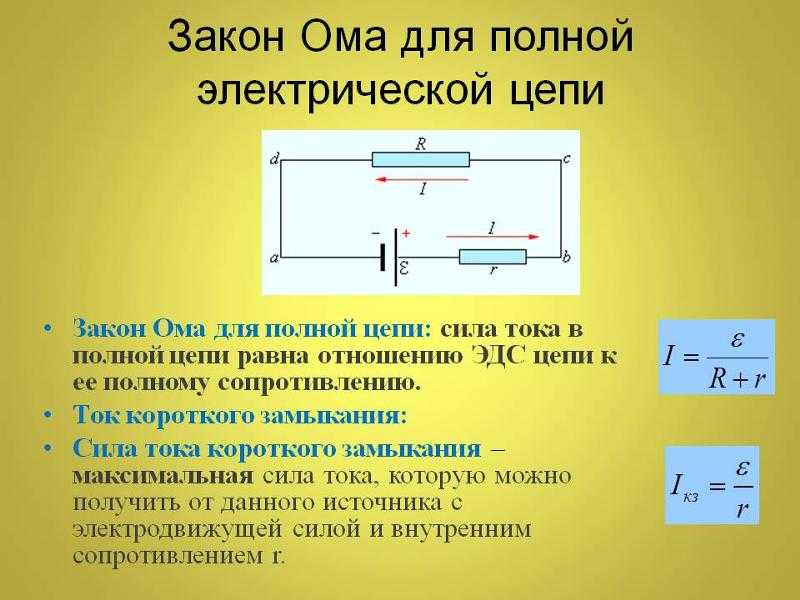

Для замкнутой цепи, которая содержит источник ЭДС запишем закон Ома в виде:

$I=\frac{\mathcal E}{R+r}\left(2.1\right)$, где:

  • $\mathcal E$ — ЭДС источника тока,
  • $R$ — внешнее сопротивление цепи,
  • $r$ — сопротивление источника ЭДС.

Закон Ома для однородного участка запишем как:

$I=\frac{U}{R}\to U=IR\left(2.2\right).$

И для источника тока:

$I=\frac{U_r}{r}\to U_r=Ir\left(2.3\right).$

Так как все данные задачи записаны в системе СИ, проведем вычисления:

$I=\frac{\ 1}{9+1}=0,1\ \left(А\right).$

$U=0,1\cdot 9=0,9\ \left(В\right).$

$U_r=0,1\cdot 1=0,1\ \left(В\right).$

Ответ: $I=0,1В; U=0,9В; U_r=0,1В$.

Изменения эдс и внутреннего сопротивления источника тока. Электродвижущая сила

Мы пришли к выводу, что для поддержания постоянного тока в замкнутой цепи, в нее необходимо включить источник тока. Подчеркнем, что задача источника заключается не в том, чтобы поставлять заряды в электрическую цепь (в проводниках этих зарядов достаточно), а в том, чтобы заставлять их двигаться, совершать работу по перемещению зарядов против сил электрического поля. Основной характеристики источника является электродвижущая сила 1 (ЭДС) − работа, совершаемая сторонними силами по перемещению единичного положительного заряда

Единицей измерения ЭДС в системе единиц СИ является Вольт. ЭДС источника равна 1 вольт, если он совершает работу 1 Джоуль при перемещении заряда 1 Кулон

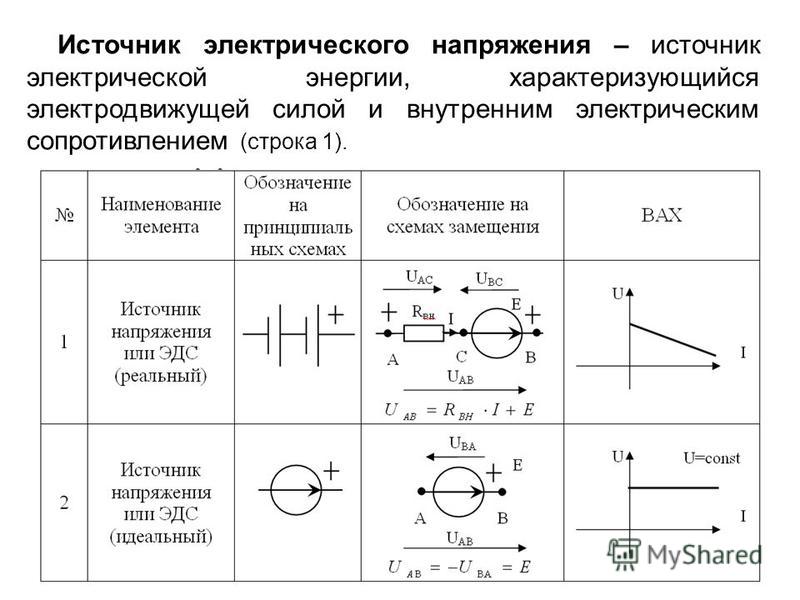

 Для обозначения источников тока на электрических схемах используется специальное обозначение (рис. 397).

рис. 397
 Электростатическое поле совершает положительную работу по перемещению положительного заряда в направлении уменьшения потенциала поля. Источник тока проводит разделение электрических зарядов − на одном полюсе накапливаются положительные заряды, на другом отрицательный. Напряженность электрического поля в источнике направлена от положительного полюса к отрицательному, поэтому работа электрического поля по перемещению положительного заряда будет положительной при его движения от «плюса» к «минусу». Работа сторонних сил, наоборот, положительна в том случае, если положительные заряды перемещаются от отрицательного полюса к положительному, то есть от «минуса» к «плюсу».
В этом принципиальное отличие понятий разности потенциалов и ЭДС, о котором всегда необходимо помнить.
Таким образом, электродвижущую силу источника можно считать алгебраической величиной, знак которой («плюс» или «минус») зависит от направления тока. В схеме, показанной на рис. 398,

рис. 398
вне источника (во внешней цепи) ток течет 2 от «плюса» источника к «минусу», в внутри источника от «минуса» к «плюсу». В этом случае, как сторонние силы источника, так и электростатические силы во внешней цепи совершают положительную работу.

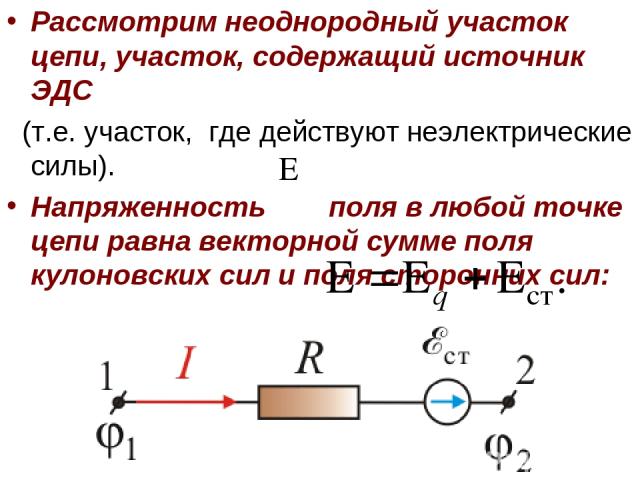

 Если на некотором участке электрической цепи помимо электростатических действуют и сторонние силы, то над перемещением зарядов «работают» как электростатические, так и сторонние силы. Суммарная работа электростатических и сторонних сил по перемещению единичного положительного заряда называется электрическим напряжением на участке цепи

 В том случае, когда сторонние силы отсутствуют, электрическое напряжение совпадает с разностью потенциалов электрического поля.

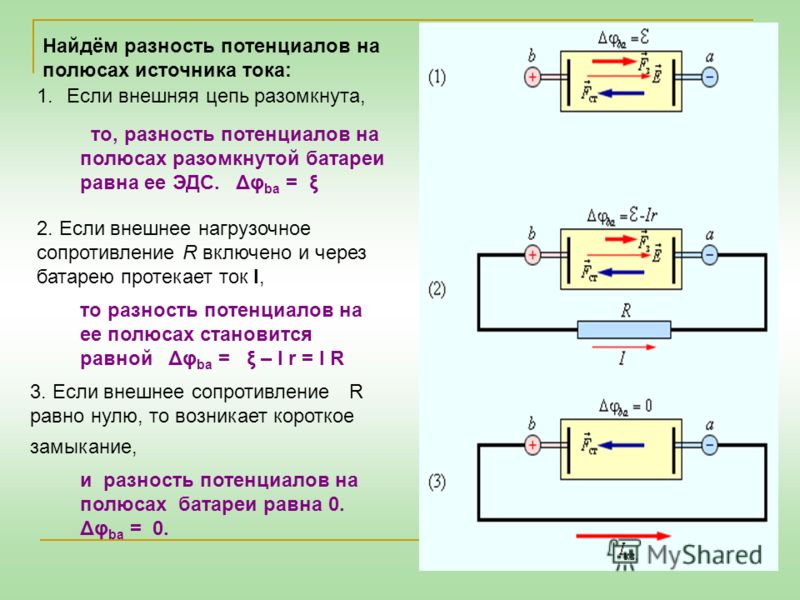

 Поясним определение напряжения и знака ЭДС на простом примере. Пусть на участке цепи, по которому протекает электрический ток, имеются источник сторонних сил и резистор (рис. 399).

рис. 399
 Для определенности будем считать, что φ o > φ 1 , то есть электрический ток направлен от точки 0 к точке 1 . При подключении источника, как показано на рис. 399 а, Сторонние силы источника совершают положительную работу, поэтому соотношение (2) в этом случае может быть записано в виде

 При обратном включении источника (рис. 399 б) внутри него заряды движутся против сторонних сил, поэтому работа последних отрицательна. Фактически силы внешнего электрического поля преодолевают сторонние силы. Следовательно, в этом случае рассматриваемое соотношение (2) имеет вид

 Для протекания электрического тока по участку цепи, обладающему электрическим сопротивлением, необходимо совершать работу, по преодолению сил сопротивления. Для единичного положительного заряда эта работа, согласно закону Ома, равна произведению IR = U которое, естественно совпадает с напряжением на данном участке.
 Заряженные частицы (как электроны, так и ионы) внутри источника движутся в некоторой окружающей среде, поэтому со стороны среду на них также действуют тормозящие силы, которые также необходимо преодолевать. Заряженные частицы преодолевают силы сопротивления благодаря действию сторонних сил (если ток в источнике направлен от «плюса» к «минусу») либо благодаря электростатическим силам (если ток направлен от «минуса» к «плюсу»). Очевидно, что работа по преодолению этих сил не зависит от направления движения, так как силы сопротивления всегда направлены в сторону, противоположную скорости движения частиц. Так как силы сопротивления пропорциональны средней скорости движения частиц, то работа по их преодолению пропорциональна скорости движения, следовательно, силе тока силе. Таким образом, мы можем ввести еще характеристику источника − его внутренне сопротивление r , аналогично обычному электрическому сопротивлению. Работа по преодолению сил сопротивления при перемещении единичного положительного заряда между полюсами источника равна A/q = Ir . Еще раз подчеркнем, эта работа не зависит от направления тока в источнике.

1 Название этой физической величины неудачно − так электродвижущая сила является работой, а не силой в обычном механическом понимании. Но этот термин настолько устоялся, что изменять его не «в наших силах». К слову, сила тока то же не является механической силой! Не говоря уж о таких понятиях «сила духа», «сила воли», «божественная сила» и т.д.
2 Напомним, за направление движения электрического тока принято направление движения положительных зарядов.

На концах проводника, а значит, и тока необходимо наличие сторонних сил неэлектрической природы, с помощью которых происходит разделение электрических зарядов .

Сторонними силами называются любые силы, действующие на электрически заряженные частицы в цепи, за исключением электростатических (т. е. кулоновских).

Сторонние силы приводят в движение заряженные частицы внут-ри всех источников тока: в генераторах, на электростанциях, в гальванических элементах, аккумуляторах и т. д.

При замыкании цепи создается электрическое поле во всех про-водниках цепи. Внутри источника тока заряды движутся под действием сторонних сил против кулоновских сил (электроны движут-ся от положительно заряженного электрода к отрицательному), а во всей остальной цепи их приводит а движение электрическое поле (см. рис. выше).

В источниках тока в процессе работы по разделению заряженных частиц происходит превращение разных видов энергии в электричес-кую. По типу преобразованной энергии различают следующие виды электродвижущей силы:

– электростатическая — в электрофорной машине, в которой происходит превращение механической энергии при трении в электрическую;

– термоэлектрическая – в термоэлементе — внутренняя энергия нагретого спая двух проволок, изготовленных из разных металлов, превращается в электрическую;

– фотоэлектрическая — в фотоэлементе. Здесь происходит превращение энергии света в элек-трическую: при освещении некоторых веществ, например, селена, оксида меди (I) , кремния наблюдается потеря отрицательного электрического заряда;

– химическая — в гальванических элементах, аккумуляторах и др. источниках, в которых происходит превращение химической энергии в электрическую.

Электродвижущая сила (ЭДС) — характеристика источников тока. Понятие ЭДС было введено Г. Омом в 1827 г. для цепей постоянного тока. В 1857 г. Кирхгофф определил ЭДС как работу сторонних сил при переносе единичного электрического заряда вдоль замкнутого контура:

ɛ = A ст /q ,

где ɛ — ЭДС источника тока, А ст — работа сторонних сил , q — количество перемещенного заряда.

Электродвижущую силу выражают в вольтах.

Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил (работа по перемещению единичного заряда) не во всем контуре, а только на данном участке.

Внутреннее сопротивление источника тока.

Пусть имеется простая замкнутая цепь, состоящая из источника тока (например, гальванического элемента, аккумулятора или генератора) и резистора с сопротивлением R . Ток в замкну-той цепи не прерывается нигде, следовательно, oн существует и внутри источника тока. Любой источник представляет собой некоторое сопротивление дли тока. Оно называется внутренним сопротивлением источника тока и обозначается буквой r .

В генераторе r — это сопротивление обмотки, в гальваническом элементе — сопротивление раствора электролита и электродов.

Таким образом, источник тока характеризуется величинами ЭДС и внутреннего сопротивлении, которые определяют его качество. Например, электростатические машины имеют очень большую ЭДС (до десятков тысяч вольт), но при этом их внутреннее сопротивление огромно (до со-тни Мом). Поэтому они непригодны для получения сильных токов. У гальванических элементов ЭДС всего лишь приблизительно 1 В, но зато и внутреннее сопротивление мало (приблизительно 1 Ом и меньше). Это позволяет с их помощью получать токи, измеряемые амперами.

Цель работы: изучить метод измерения ЭДС и внутреннего сопротивления источника тока с помощью амперметра и вольтметра.

Оборудование: металлический планшет, источник тока, амперметр, вольтметр, резистор, ключ, зажимы, соединительные провода.

Для измерения ЭДС и внутреннего сопротивления источника тока собирают электрическую цепь, схема которой показана на рисунке 1.

К источнику тока подключают амперметр, сопротивление и ключ, соединенные последовательно. Кроме того, непосредствен­но к выходным гнездам источника подключают еще и вольтметр.

ЭДС измеряют по показанию вольтметра при разомкнутом ключе. Этот прием определения ЭДС основан на следствии из за­кона Ома для полной цепи, согласно которому при бесконечно большом сопротивлении внешней цепи напряжение на зажимах источника равно его ЭДС. (См. параграф “Закон Ома для полной цепи” учебника “Физика 10”).

Для определения внутреннего сопротивления источника за­мыкают ключ К. При этом в цепи можно условно выделить два участка: внешний (тот, который подключен к источнику) и внутренний (тот, который находится внутри источника тока). Поскольку ЭДС источника равна сумме падения напряжений на внутрен­нем и внешнем участках цепи:

ε = U r +U R , то U r = ε -U R (1)

По закону Ома для участка цепи U r = I· r (2). Подставив равенство (2) в (1) получают:

I · r = ε U r , откуда r = (ε U R )/ J

Следовательно, чтобы узнать внутреннее сопротивление источника тока, необходимо пред­варительно определить его ЭДС, затем замкнуть ключ и измерить падение напряжения на внеш­нем сопротивлении, а также силу тока в нем.

Ход работы

1. Подготовьте таблицу для записи результатов измерений и вычислений:

ε

U r , B

i,a

r , Ом

    Начертите в тетради схему для измерения ЭДС и внутреннего сопротивления источника.

    После проверки схемы соберите электрическую цепь. Ключ разомкните.

    Измерьте величину ЭДС источника.

    Замкните ключ и определите показания амперметра и вольтметра.

    Вычислите внутреннее сопротивление источника.

  1. Определение эдс и внутреннего сопротивления источника тока графическим методом

Цель работы: изучить измерения ЭДС, внутреннего сопротивления и тока короткого замы­кания источника тока, основанный на анализе графика зависимости напряже­ния на выходе источника от силы тока в цепи.

Оборудование: гальванический элемент, амперметр, вольтметр, резистор R 1 , переменный резистор, ключ, зажимы, металлический планшет, соединительные провода.

Из закона Ома для полной цепи следует, что напряжение на выходе источника тока зависит прямо пропорционально от силы тока в цепи:

так как I =E/(R+r), то IR + Ir = Е, но IR = U, откуда U + Ir = Е или U = Е – Ir (1).

Если построить график зависимости U от I, то по его точкам пересечения с осями координат можно определить Е, I К.З. – силу тока короткого замыкания (ток, который потечет в цепи источни­ка, когда внешнее сопротивление R станет равным нулю).

ЭДС определяют по точке пересечения графика с осью напряжений. Эта точка графика со­ответствует состоянию цепи, при котором ток в ней отсутствует и, следовательно, U = Е.

Силу тока короткого замыкания определяют по точке пересечения графика с осью токов. В этом случае внешнее сопротивление R = 0 и, следовательно, напряжение на выходе источника U = 0.

Внутреннее сопротивление источника находят по тангенсу угла наклона графика относи­тельно оси токов. (Сравните формулу (1) с математической функцией вида У = АХ +В и вспомни­те смысл коэффициента при X).

Ход работы

    Для записи результатов измерений подготовьте таблицу:

  1. После проверки схемы преподавателем соберите электрическую цепь. Ползунок переменного резистора установите в положение, при котором сопротивление цепи, подключенной к источ­нику тока, будет максимальным.
  2. Определите значение силы тока в цепи и напряжение на зажимах источника при максимальной величине сопротивления переменного резистора. Данные измерений занесите в таблицу.

    Повторите несколько раз измерения силы тока и напряжения, уменьшая всякий раз величину переменного сопротивления так, чтобы напряжение на зажимах источника уменьшалось на 0,1В. Измерения прекратите, когда сила тока в цепи достигнет значения в 1А.

    Нанесите полученные в эксперименте точки на график. Напряжение откладывайте по верти­кальной оси, а силу тока – по горизонтальной. Проведите по точкам прямую линию.

    Продолжите график до пересечения с осями координат и определите величины Е и, I К.З.

    Измерьте ЭДС источника, подключив вольтметр к его выводам при разомкнутой внешней це­пи. Сопоставьте значения ЭДС, полученные двумя способами, и укажите причину возможного расхождения результатов.

    Определите внутреннее сопротивление источника тока. Для этого вычислите тангенс угла на­клона построенного графика к оси токов. Так как тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему, то практически это можно сделать, найдя отношение Е / I К.З

Лабораторная работа

«Измерение ЭДС и внутреннего сопротивления источника тока»

Дисциплина Физика

Преподаватель Виноградов А.Б.

Нижний Новгород

2014 г.

Цель работы: сформировать умение определения ЭДС и внут­реннего сопротивления источника тока с помощью амперметра и вольтметра.

Оборудование: выпрямитель ВУ-4М, амперметр, вольтметр, соединительные провода, элементы планшета №1: ключ, ре­зистор R 1 .

Теоретическое содержание работы .

Внутреннее сопротивление ис­точника тока.

При прохождении тока по замкнутой цепи, электрически заряженные ча­стицы перемещаются не только внутри проводников, соединяющих полюса источника тока, но и внутри самого источ­ника тока. Поэтому в замкнутой электрической цепи раз­личают внешний и внутренний участки цепи. Внешний уча­сток цепи составляет вся та совокупность проводников, которая подсоединяется к полюсам источника тока. Вну­тренний участок цепи – это сам источник тока. Источник тока, как и любой другой проводник, обладает сопротивле­нием. Таким образом, в электрической цепи, состоящей из источника то­ка и проводников с электриче­ским сопротивлением R , элек­трический ток совершает работу не только на внешнем, но и на внутреннем участке цепи. Напри­мер, при подключении лампы накаливания к гальванической батарее карманного фонаря элек­трическим током нагреваются не только спираль лампы и под­водящие провода, но и сама ба­тарея. Электрическое сопротивле­ние источника тока называется внутренним сопротивлением. В электромагнитном генераторе внутренним сопротивлением яв­ляется электрическое сопротивле­ние провода обмотки генератора. На внутреннем участке электри­ческой цепи выделяется коли­чество теплоты, равное

где r – внутреннее сопротивле­ние источника тока.

Полное количество теплоты, выделяющееся при протекании постоянного тока в замкнутой цепи, внешний и внутренний участки которой имеют сопротивления, соответственно равные R и r , равно

. (2)

Всякую замкнутую цепь можно представить как два последовательно соединенных резистора с эквивалентными сопротивлениями R и r . Поэтому сопротивление полной це­пи равно сумме внешнего и внутреннего сопротивлений:
. Поскольку при последовательном соединении сила тока на всех участках цепи одинакова, то через внеш­ний и внутренний участок цепи проходит одинаковый по величине ток. Тогда по закону Ома для участка цепи паде­ние напряжений на ее внешнем и внутреннем участках бу­дут соответственно равны:

и
(3)

Электродвижущая сила.

Пол­ная работа сил электростати­ческого поля при движении за­рядов по замкнутой цепи по­стоянного тока равна нулю. Сле­довательно, вся работа электри­ческого тока в замкнутой элек­трической цепи оказывается со­вершенной за счет действия сто­ронних сил, вызывающих разде­ление зарядов внутри источника и поддерживающих постоянное напряжение на выходе источника тока. Отношение работы
, совершаемой сторонними силами по перемещению заряда q вдоль цепи, к значению этого заряда называется электродвижущей си­лой источника (ЭДС) :

, (4)

где
– переносимый заряд.

ЭДС вы­ражается в тех же единицах, что и напряжение или разность по­тенциалов, т. е. в вольтах:
.

Закон Ома для полной цепи.

Если в результате прохождения постоянного тока в замкнутой электрической цепи происходит только нагревание проводников, то по закону сохранения энергии полная работа электрического то­ка в замкнутой цепи, равная работе сторонних сил источни­ка тока, равна количеству тепло­ты, выделившейся на внешнем и внутреннем участках цепи:

. (5)

Из выражений (2), (4) и (5) получаем:


. (6)

Так как
, то

, (7)

или

. (8)

Сила тока в электрической цепи прямо пропорциональна электродвижущей силе источ­ника тока и обратно пропор­циональна сумме электрических сопротивлений внешнего и внут­реннего участков цепи. Выраже­ние (8) называется законом Ома для полной цепи.

Таким образом, с точки зрения физики Закон Ома выражает закон сохранения энергии для замкнутой цепи постоянного тока.

Порядок выполнения работы .

    Подготовка к выполнению работы.

Перед вами на столах находится минилаборатория по электродинамике. Её вид представлен в л. р. № 9 на рисунке 2.

Слева находятся миллиамперметр, выпрямитель ВУ-4М, вольтметр, амперметр. Справа закреплен планшет № 1 (см. рис. 3 в л. р. № 9). В задней секции корпуса размещаются соединительные провода цветные: красный провод использу­ют для подключения ВУ-4М к гнезду «+» планшета; белый провод – для подключения ВУ-4М к гнезду «-»; желтые провода – для подключения к элементам планшета измерительных приборов; синие – для соединения между собой элементов планшета. Секция закрыта откидной площадкой. В рабочем положении площадка располагается горизонтально и используется в качестве рабочей поверхности при сборке экспериментальных установок в опытах.

2. Ход работы.

В ходе работы вы освоите метод измерения основных характеристик источника тока, используя закон Ома для полной цепи, который связывает силу тока I в цепи, ЭДС источника тока , его внутреннее сопротивление r и сопротивление внешней цепи R соотношением:


. (9)

1 способ.

Схема экспериментальной установки показана на рисунке 1.

Рис.1.

Внимательно изучите её. При разомкну­том ключе В источник замкнут на вольтметр, сопротивление которого много больше внутреннего сопротивления источника (r R ). В этом случае ток в цепи настолько мал, что можно пренебречь значением падения на­пряжения на внутреннем сопротивлении источника
, и ЭДС источника с пренеб­режимо малой погрешностью равна напря­жения на его зажимах , которое измеряется вольтметром, т.е.

. (10)

Таким образом, ЭДС источника определяется по показаниям вольтметра при разомкнутом ключе В.

Если ключ В замкнуть, вольтметр покажет падение напряжения на резисторе R :

. (11)

Тогда на основании равенств (9), (10) и (11) можно утверждать, что

(12)

Из формулы (12) вид­но, что для определения внутреннего сопротивления источника тока необходимо, кроме его ЭДС, знать силу тока в цепи и напря­жение на резисторе R при замкнутом ключе.

Силу тока в цепи можно измерить при помощи амперметра. Проволочный резистор изготовлен из нихромовой проволоки и имеет сопротивление 5 Ом.

Соберите цепь по схеме, показанной на рисунке 3.

После того, как цепь будет собрана, необходимо поднять руку, позвать учителя, чтобы он проверил правильность сборки электрической цепи. И если цепь собрана правильно, то приступайте к выполнению работы.

При разомкну­том ключе В снимите показания вольтметра и занесите значение напряжения в таблицу 1. Затем замкните ключ В и опять снимите показания вольтметра, но уже и показания амперметра. Занесите значение напряжения и силы тока в таблицу 1.

Вычислите внутреннее сопротивление источника тока.

Таблица1.

, В

, В

I , А

, В

r , Ом

2 способ.

Сначала соберите экспериментальную установку, изображенную на рисунке 2.

Рис. 2.

Измерьте силу тока в цепи при помощи амперметра, результат запишите в тетрадь. Сопротивление резистора =5 Ом. Все данные заносятся в таблицу 2. , Ом

Контрольные вопросы :

    Внешний и внутренний участки цепи.

    Какое сопротивление называются внутренним? Обозначение.

    Чему равно полное сопротивление?

    Дайте определение электродвижущей силы (ЭДС). Обозначение. Единицы измерения.

    Сформулируйте закон Ома для полной цепи.

    Если бы мы не знали значения сопротивлений проволочных резисторов, то можно ли было бы использовать второй способ и что для этого надо сделать (может нужно, например, включить в цепь какой-нибудь прибор)?

    Уметь собирать электрические цепи, используемые в работе.

Литература

    Кабардин О. Ф.. Справ. Материалы: Учеб. Пособие для учащихся.-3-е изд.-М.:Просвещение,1991.-с.:150-151.

    Справочник школьника. Физика/ Сост. Т. Фещенко, В. Вожегова.–М.: Филологическое об-щество «СЛОВО», ООО «Фирма» «Издательство АСТ», Центр гуманитарных наук при ф-те журна-листики МГУ им. М. В. Ломоносова, 1998. – с.: 124,500-501.

    Самойленко П. И.. Физика (для нетехнических специальностей): Учебн. для общеобразоват. учреждений сред. Проф. Образования/ П. И.Самойленко, А. В. Сергеев.-2-е изд., стер.-М.: Издательский центр «Академия», 2003-с.: 181-182.

Допустим, есть простейшая электрическая замкнутая цепь, включающая в себя источник тока, например генератор, гальванический элемент или аккумулятор, и резистор, обладающий сопротивлением R. Поскольку ток в цепи нигде не прерывается, то и внутри источника он течет.

В такой ситуации можно сказать, что любой источник обладает некоторым внутренним сопротивлением, препятствующим току. Это внутреннее сопротивление характеризует источник тока и обозначается буквой r. Для или аккумулятора внутреннее сопротивление – это сопротивление раствора электролита и электродов, для генератора – сопротивление обмоток статора и т. д.

Таким образом, источник тока характеризуется как величиной ЭДС, так и величиной собственного внутреннего сопротивления r – обе эти характеристики свидетельствуют о качестве источника.

Электростатические высоковольтные генераторы (как генератор Ван де Граафа или генератор Уимшурста), к примеру, отличаются огромной ЭДС измеряемой миллионами вольт, при этом их внутреннее сопротивление измеряется сотнями мегаом, потому они и непригодны для получения больших токов.


Гальванические элементы (такие как батарейка) – напротив – имеют ЭДС порядка 1 вольта, хотя внутреннее сопротивление у них порядка долей или максимум – десятка Ом, и от гальванических элементов поэтому можно получать токи в единицы и десятки ампер.

На данной схеме показан реальный источник с присоединенной нагрузкой. Здесь обозначены , его внутреннее сопротивление, а также сопротивление нагрузки. Согласно , ток в данной цепи будет равен:

Поскольку участок внешней цепи однороден, то из закона Ома можно найти напряжение на нагрузке:

Выразив из первого уравнения сопротивление нагрузки, и подставив его значение во второе уравнение, получим зависимость напряжения на нагрузке от тока в замкнутой цепи:

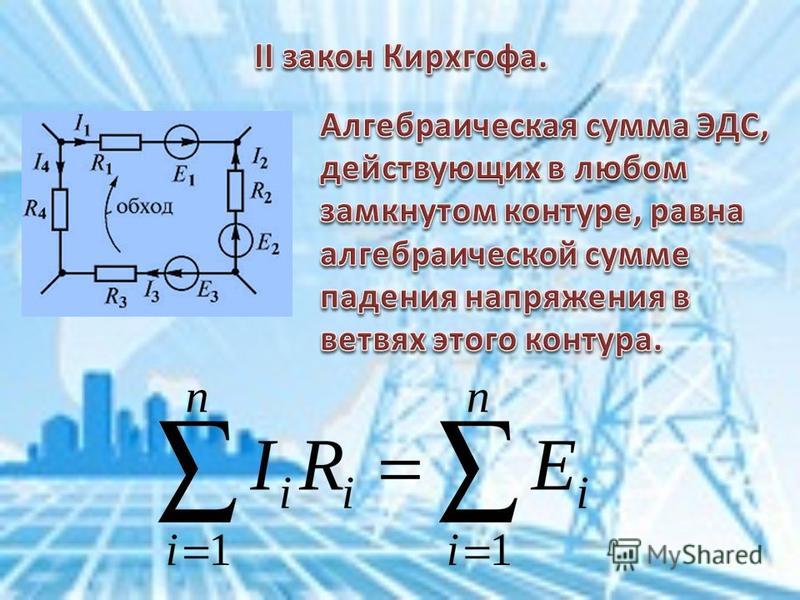

В замкнутом контуре ЭДС равна сумме падений напряжений на элементах внешней цепи и на внутреннем сопротивлении самого источника. Зависимость напряжения на нагрузке от тока нагрузки в идеальном случае линейна.

График это показывает, но экспериментальные данные на реальном резисторе (крестики возле графика) всегда отличаются от идеала:


Эксперименты и логика показывают, что при нулевом токе нагрузки напряжение на внешней цепи равно ЭДС источника, а при нулевом напряжении на нагрузке ток в цепи равен . Это свойство реальных цепей помогает экспериментально находить ЭДС и внутреннее сопротивление реальных источников.

Экспериментальное нахождение внутреннего сопротивления

Чтобы экспериментально определить данные характеристики, строят график зависимости напряжения на нагрузке от величины тока, затем экстраполируют его до пересечения с осями.

В точке пересечения графика с остью напряжения находится значение ЭДС источника, а в точке пересечения с осью тока находится величина тока короткого замыкания. В итоге внутреннее сопротивление находится по формуле:

Развиваемая источником полезная мощность выделяется на нагрузке. График зависимости этой мощности от сопротивления нагрузки приведен на рисунке. Эта кривая начинается от пересечения осей координат в нулевой точке, затем возрастает до максимального значения мощности, после чего спадает до нуля при сопротивлении нагрузки равном бесконечности.

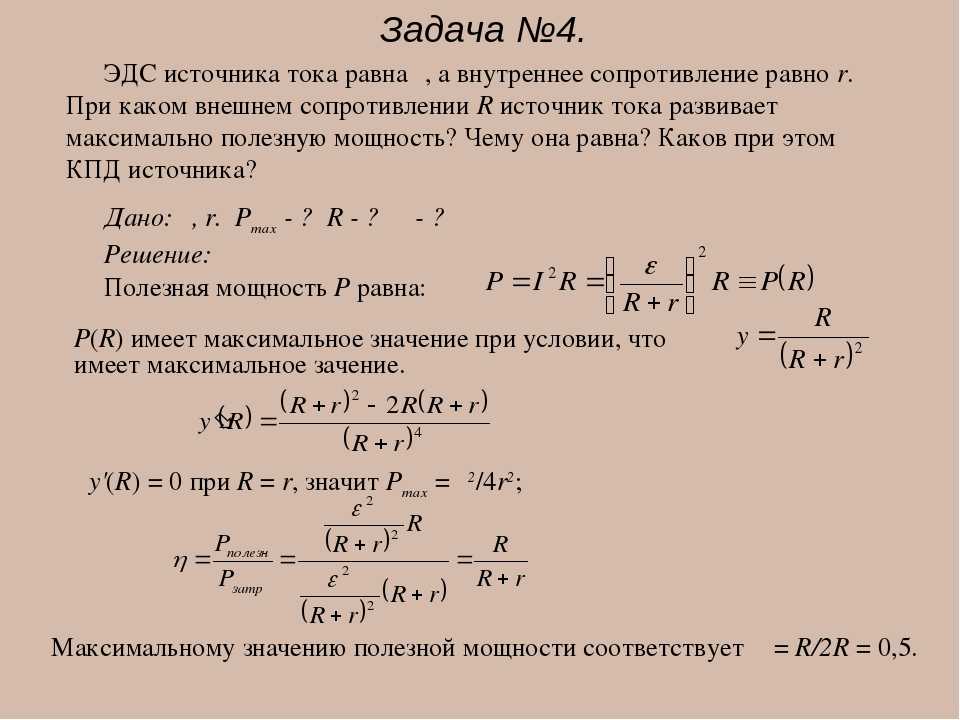

Чтобы найти максимальное сопротивление нагрузки, при котором теоретически разовьется максимальная мощность при данном источнике, берется производная от формулы мощности по R и приравнивается к нулю. Максимальная мощность разовьется при сопротивлении внешней цепи, равном внутреннему сопротивлению источника:

Это положение о максимальной мощности при R = r, позволяет экспериментально найти внутреннее сопротивление источника, построив зависимость мощности, выделяемой на нагрузке, от величины сопротивления нагрузки. Найдя реальное, а не теоретическое, сопротивление нагрузки, обеспечивающее максимальную мощность, определяют реальное внутреннее сопротивление источника питания.

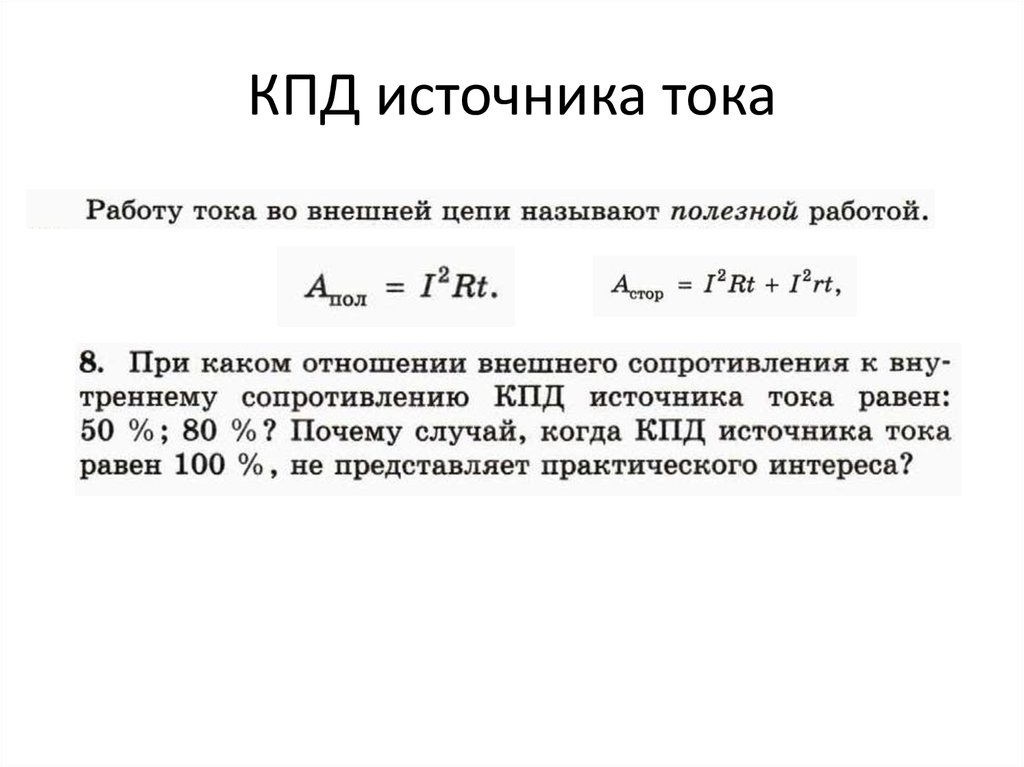

КПД источника тока показывает отношение максимальной выделяемой на нагрузке мощности к полной мощности, которую в данный момент развивает

Понятие силы тока, ЭДС и разности потенциалов?

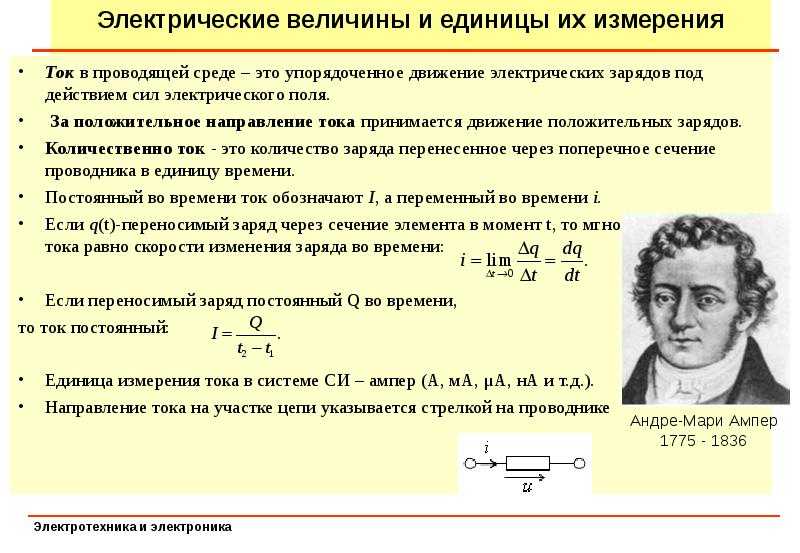

Электрическим током называют упорядоченное движение заряженных частиц (тел). За направление движение электрического тока условно принимают направление движения положительных зарядов. Проходящий через какую-то поверхность электрический ток характеризуется силой тока I. Сила тока является скалярной величиной, численно равная количеству электричества, проходящего через площадь S за единицу времени:

Если за любые равные промежутки времени через любое сечение проводника проходит одинаковое количество электричества с неизменным направлением зарядов, то такой ток называется постоянным:

Сила тока в Международной системе единиц (СИ) является основной и носит название Ампер. Из уравнения (1а) следует определение единицы заряда:

В системе СГС сила тока измеряется в СГСI, согласно (1а) получим:

Распределение электрического тока по сечению проводника характеризуют плотностью тока, которую можно выразить формулой:

В случае постоянного тока его плотность будет одинакова и равна:

Плотность тока j является векторной величиной, направленной вдоль тока и численно  равная количеству электричества, протекающему через единицу площади, ориентированной перпендикулярно направлению протекания тока, за единицу времени, в системе СИ плотность тока измеряют в А/м2.

Важно отметить, что различают несколько видов электрического тока. Предположим, что в пространстве перемещается какое-то заряженное макроскопическое тело (шар, например). Поскольку вместе с этим телом будут перемещаться и заряды, то возникнет направленное движение электрических зарядов – электрический ток. Электрический ток, связанный с движением заряженных макроскопических тел называют конвекционным.

Если огромное количество заряженных частиц упорядоченно перемещаются внутри какого-нибудь тела вследствие того, что в нем создано электрическое поле, то данное явление будет носить название ток проводимости. Для его получения необходимо наличие источника тока и  замкнутой цепи. Вектор напряженности поля Е имеет направление от положительного заряда к отрицательному. Отсюда следует, что находящиеся внутри проводника отрицательные заряженные частицы будут двигаться против поля, а положительные – по полю.

Если электрические заряды движутся под влиянием внешнего поля в вакууме, то данное явление называют электрический ток в вакууме.

Более детально остановимся на отдельных закономерностях, которые больше характерны для тока проводимости.

Представим, что на концах определенного проводника длиной l существует разность потенциалов Δφ = φ1 – φ2, которая создает внутри этого проводника электрическое поле Е, направленное в сторону падения потенциала (рисунок ниже):

Согласно формуле:

При этом в проводнике возникнет электрический ток, который будет идти от большего потенциала (φ1) к меньшему (φ2).

Движение зарядов от φ1 к φ2 приводит к выравниванию потенциалов во всех точках. При этом в проводнике исчезает электрическое поле, и протекание электрического тока прекращается. Отсюда следует, что обязательным условием существования электрического тока является наличие разности потенциалов Δφ = φ1 – φ2 ≠ 0, а для его поддержания необходимо специальное устройство, которое будет поддерживать данную разницу потенциалов. Это устройство называют источник тока.

В качестве источников тока могут использовать электрические генераторы, аккумуляторы, термоэлементы и гальванические элементы. Источник тока также выполняет еще одну задачу – замыкает электрическую цепь, по которой и осуществляется непрерывное движение заряженных частиц. Электрический ток протекает по внутренней части – источнику тока, и внешней – проводнику. В источнике тока имеется два полюса – положительный с более высоким потенциалом и отрицательный с более низким потенциалом. При разомкнутой внешней цепи на положительном полюсе источника образуется недостаток электронов, а на отрицательном наоборот – переизбыток. В источнике тока разделение зарядов производят с помощью сторонних сил – направленных против кулоновских сил, действующих на разноименные заряды в проводниках самого источника тока. Сторонние силы могут иметь самое различное происхождение – химическое, биологическое, тепловое, механическое и другое.

Если электрическая цепь замкнута, то по ней протекает электрический ток и при этом совершается работа сторонних сил. Данная работа складывается из работы, совершаемой внутри самого источника тока против сил электрического поля (Аист), и работы, совершаемой против механических сил сопротивления среды источника (А/), то есть:

Электродвижущая сила источника тока – это величина, которая равна отношению работы, совершаемой сторонними силами при перемещении положительного точечного заряда вдоль всей электрической цепи, включая и источник тока, к заряду:

По определению работа против сил электрического поля равна:

А/ = 0 если полюсы источника разомкнуты, и тогда из формулы (5) следует:

Отсюда следует, что электродвижущая сила источника тока при разомкнутой внешней цепи будет равна разности потенциалов на его полюсах.

Электродвижущая сила (эдс) источника энергии

Сторонние силы

В одной из прошлых тем (условия существования электрического тока) уже затрагивался вопрос о необходимости источника питания для длительного поддержания существования электрического тока. Сам по себе ток, конечно же, можно получать и без таких источников питания. Например, разрядка конденсатора при вспышке фотоаппарата. Но такой ток будет слишком скоротечным (рис. 1).

Рис. 1. Кратковременный ток при взаимной разрядке двух разноименно заряженных электроскопов (Источник)

Кулоновские силы всегда стремятся свести разноименные заряды, выровняв тем самым потенциалы по всей цепи. А, как известно, для наличия поля и тока необходима разность потенциалов. Поэтому никак нельзя обойтись без каких-либо других сил, разводящих заряды и поддерживающих разность потенциалов.

Определение. Сторонние силы – силы неэлектрического происхождения, направленные на разведение зарядов.

Эти силы могут быть разной природы в зависимости от типа источника. В батареях они химического происхождения, в электрогенераторах – магнитного. Они-то и обеспечивают существование тока, так как работа электрических сил по замкнутому контуру всегда равна нулю.

Вторая задача источников энергии, помимо поддержания разности потенциалов, – это восполнение потерь энергии на столкновении электронов с другими частицами, вследствие чего первые теряют кинетическую энергию, а внутренняя энергия проводника повышается.

Сторонние силы внутри источника выполняют работу против электрических сил, разводя заряды в стороны, противоположные их естественному ходу (как они движутся во внешней цепи) (рис. 2).

Рис. 2. Схема действия сторонних сил

Аналогом действия источника питания можно считать водяной насос, который пускает воду против ее естественного хода (снизу вверх, в квартиры). Обратно же вода естественным образом под действием силы тяжести спускается вниз, но для непрерывной работы водоснабжения квартиры необходима непрерывная работа насоса.

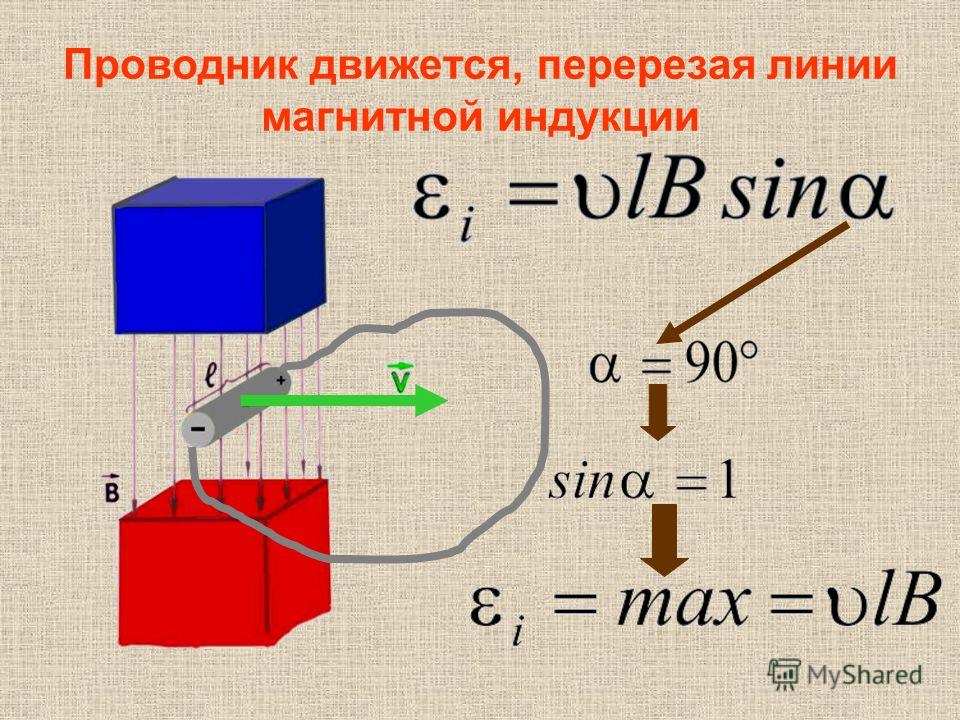

Движение провода в магнитном поле

Значение индуктированной ЭДС определяется в зависимости от длины проводника, пересекаемого силовыми линиями поля. При большем количестве силовых линий возрастает величина индуктируемой ЭДС. При увеличении магнитного поля и индукции, большее значение ЭДС возникает в проводнике. Таким образом, значение ЭДС индукции в движущемся в магнитном поле проводнике находится в прямой зависимости от индукции магнитного поля, длины проводника и скорости его движения.

Данная зависимость отражена в формуле Е = Blv, где Е — ЭДС индукции; В — значение магнитной индукции; I — длина проводника; v —скорость его перемещения.

Отметим, что в проводнике, который движется в магнитном поле, ЭДС индукции появляется, только когда он пересекает силовые линии магнитного поля. Если проводник движется по силовым линиям, тогда ЭДС не индуктируется. По этой причине формула применяется только в случаях, когда движением проводника направлено перпендикулярно силовым линиям.

Направление индуктированной ЭДС и электротока в проводнике определяется направлением движения самого проводника. Для выявления направления разработано правило правой руки. Если держать ладонь правой руки таким образом, чтобы в ее направлении входили силовые линии поля, а большой палец указывает направление движения проводника, тогда остальные четыре пальца показывают направление индуктированной ЭДС и направление электротока в проводнике.

Формальные определения

Внутри источника эдс , которая является разомкнутой, консервативный электростатическое поле , создаваемое путем разделения зарядов в точности сокращает силы , производящие эдс. Таким образом, ЭДС имеет такое же значение , но противоположный по знаку интеграла от электрического поля в соответствии с внутренним путем между двумя терминалами A и B источника эдса в состоянии разомкнутой цепи (путь берутся от отрицательной клеммы к положительный полюс , чтобы дать положительный э. {B}, {\ boldsymbol {Е}} _ {\ mathrm {ЦЛ}} \ CDOT \ mathrm {d} {\ boldsymbol {\ ell_p }} \}

где Е CS является консервативным электростатическим полем , создаваемое разделением зарядов , связанным с эдс, д является элементом пути от терминала А к терминалу B , и «·» обозначает вектор скалярного произведения . Это уравнение применимо только к местам A и B , которые являются терминалами, и не распространяется на пути между точками А и B с частями вне источника эдс. Это уравнение предполагает электростатическое электрическое поле , обусловленное разделение зарядов E CS и не включает в себя (например) любой не-консервативную составляющую электрического поля в связи с законом Фарадея индукции.

В случае замкнутого контура в присутствии переменного магнитного поля , интеграл от электрического поля вокруг замкнутого контура может быть отличным от нуля; одно общее применение концепции эдс, известной как « индуцированной ЭДС » является напряжение , индуцированное в таком цикле. « Индуцированной ЭДС » вокруг неподвижной замкнутой траектории C является:

Езнак равно∮С⁡Е⋅dℓ ,{\ Displaystyle {\ mathcal {E}} = \ oint _ {C}, {\ boldsymbol {Е}} \ CDOT \ mathrm {d} {\ boldsymbol {\ ell_p}} \,}

где сейчас Е представляет собой полное электрическое поле, консервативное и неконсервативное, а интеграл вокруг произвольного , но стационарных замкнутой кривой С , через который имеется переменное магнитное поле. Электростатическое поле не способствует чистой эдс вокруг цепи , так как электростатическая часть электрического поля является консервативной (то есть, работа против поля вокруг замкнутой траектории равна нуль).

Это определение может быть распространено на произвольные источники ЭДС и движущихся дорожек C :

Езнак равно∮С⁡Е+v×В⋅dℓ {\ Displaystyle {\ mathcal {E}} = \ oint _ {C} \ влево \ CDOT \ mathrm {d} {\ boldsymbol {\ ell_p}} \}
+1Q∮С⁡ЕееесTяvе счасемясaL еорсеs ⋅ dℓ {\ Displaystyle + {\ гидроразрыва {1} {Q}} \ oint _ {C} \ mathrm {Эффективное \ \ химическая силы \ \ CDOT} \ \ mathrm {d} {\ boldsymbol {\ ell_p}} \}
+1Q∮С⁡ЕееесTяvе TчасермaL еорсеs ⋅ dℓ ,{\ Displaystyle + {\ гидроразрыва {1} {д}} \ oint _ {C} \ mathrm {Эффективные \ \ термические силы \ \ CDOT} \ \ mathrm {d} {\ boldsymbol {\ ell_p}} \,}

которая представляет собой концептуальное уравнение, главным образом, потому, что определение «эффективных сил» трудно.

Нулевой уровень

Ученики 7-9 класса в задачах иногда встречают понятие ЭДС. И сразу же вопрос: «Что это такое?»

Если вы берете в руки любой источник тока: батарейку (гальванический элемент), блок питания и т.п., – на нем видите, например, надпись «4,5 В». Вы называете это напряжение источника. Но на самом деле это ЭДС – электродвижущая сила. Обозначается ℰ, измеряется в вольтах (В).

Если электрическим сопротивлением источника можно пренебречь (т.е. в условии задачи ничего не говорится про это сопротивление или написано, что источник идеальный), то ЭДС и напряжение источника равны.

Таким образом,

ЭДС – это одна из характеристик источника тока.

Обычно для решения задач в 7-9 классах этого достаточно.

Пьезоэлектрическая электродвижущая сила

Эта разновидность электродвижущей силы возникает тогда, когда происходит или сдавливание, или растяжение веществ, называемых пьезоэлектриками. Они широко используются в таких конструкциях, как пьезодатчики, кварцевых генераторах, гидрофонах и некоторых другиех.

Именно пьезоэлектрический эффект положен в основу работы пьезоэлектрических датчиков. Сами они относятся к датчикам так называемого генераторного типа. В них входной величиной является прилагаемая сила, а выходной – количество электричества.

Что касается таких устройств, как гидрофоны, то в основу их функционирования заложен принцип так называемого прямого пьезоэлектрического эффекта, который имеют пьезокерамические материалы. Суть его состоит в том, что если на поверхность этих материалов оказывается звуковое давление, то на их электродах возникает разность потенциалов. При этом она пропорциональна величине звукового давления.

дальнейшее чтение

  • «Abhandlungen цуры Thermodynamik, фон Г. Гельмгольц. Hrsg. Фон Макс Планк». (Тр. «Документы к термодинамике, по Г. Гельмгольц. ПГТ. Макса Планка».) Лейпциг, В. Энгельманн, Оствальд классического автора точного ряда наук. Новое следствие. № 124, 1902.
  • Nabendu С. Чоудхури, «Электромоторные измерения силы на клетки, включающие альфа-окиси твердый электролит». Техническая записка NASA, D-7322.
  • GW Бернс и др., «Температура-электродвижущая сила, опорные функции и таблицы для письма отведенных типов термопар на основе ITS-90». Gaithersburg, MD: Департамент США по торговле, Национальный институт стандартов и технологии, Вашингтон, Supt. из Docs., USGPO, 1993.

В (электрохимических) термодинамики

При умножении на величину заряда д & эдс ℰ дает термодинамическое термин работы E эл DQ , который используется в формализме для изменения энергии Гиббса , когда заряд передаются в батарее:

dгзнак равно-SdT+Вdп+ЕdQ ,{\ Displaystyle дО = -SdT + VDP + {\ mathcal {Е}} DQ \,}

где G является свободной энергией Гиббса, S является энтропия , V представляет собой объем системы, Р является его давлением и Т является его абсолютной температурой .

Комбинация (ℰ, Q ) является примером сопряженной пары переменных . При постоянном давлении выше отношение приводит к соотношению Максвелла , которая связывает изменение напряжения разомкнутой ячейки с температурой Т (измеряемая величина) к изменению энтропии S , когда заряд передается изотермический и изобарический . Последнее тесно связан с реакционной энтропией электрохимической реакции , которая придает батарее его мощность. Это соотношение Максвелла:

(∂Е∂T)Qзнак равно-(∂S∂Q)T{\ Displaystyle \ слева ({\ гидроразрыва {\ парциальное {\ mathcal {E}}} {\ парциальное Т}} \ справа) _ {Q} = — \ влево ({\ гидроразрыва {\ парциальное S} {\ парциальное Q }} \ справа) _ {T}}

Если моль ионов переходят в раствор (например, в камере Даниель, как описано ниже) заряд через внешнюю цепь:

ΔQзнак равно-NF ,{\ Displaystyle \ Delta Q = -n_ {0} F_ {0} \,}

где п есть число электронов / иона, а Р является постоянная Фарадея и знак минус указывает разряд ячейки. Предполагая , постоянное давление и объем, термодинамические свойства ячейки связаны строго с поведением ее эдса путем:

ΔЧАСзнак равно-NF(Е-TdЕdT) ,{\ Displaystyle \ Delta H = -n_ {0} F_ {0} \ слева ({\ mathcal {E}} — {T \ гидроразрыва {D {\ mathcal {E}}} {дТ}} \ справа) \, }

где Δ Н представляет собой энтальпию реакции . Величины справа являются все непосредственно измеримыми.

Химическая электродвижущая сила

Химическая электродвижущая сила наличествует в аккумуляторах, гальванических батареях при протекании коррозионных процессов. В зависимости от того, на каком именно принципе построена работа того или иного источника питания, они именуются либо аккумуляторами, либо гальваническими элементами.

Одной из основных отличительных характеристик гальванических элементов является то, что эти источники тока являются, так сказать, одноразовыми. При их функционировании те активные вещества, благодаря которым выделяется электрическая энергия, в результате протекания химических реакций распадаются практически полностью. Именно поэтому если гальванический элемент разряжен полностью, то в качестве источника тока использовать его далее невозможно.

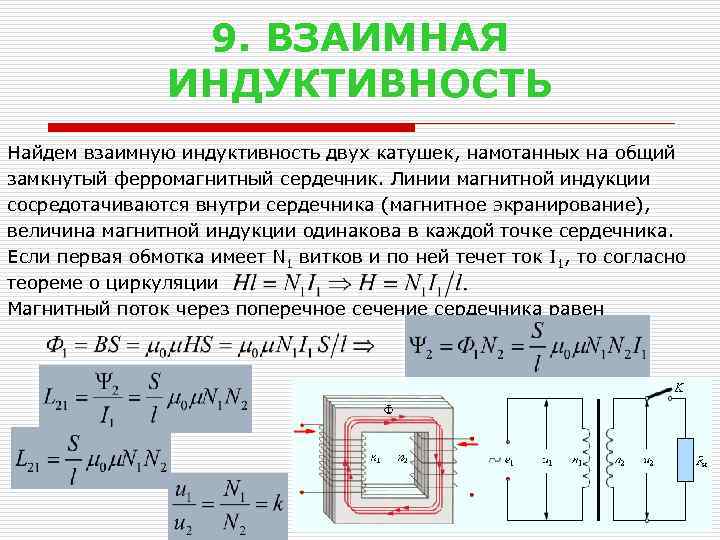

Взаимоиндукция

При расположении двух катушек рядом в них наблюдается ЭДС взаимоиндукции, которая определяется конфигурацией двух схем и их взаимной ориентацией. При возрастании разделения цепей значение взаимоиндуктивности уменьшается, поскольку наблюдается уменьшение общего для двух катушек магнитного потока.

Рассмотрим детально процесс возникновения взаимоиндукции. Есть две катушки, по проводу одной с N1 витков течет ток I1, которым создается магнитный поток и идет через вторую катушку с N2 числом витков.

Значение взаимоиндуктивности второй катушки в отношении первой:

М21 = (N2 x F21)/I1.

Значение магнитного потока:

Ф21 = (М21/N2) x I1.

Индуцированная ЭДС вычисляется по формуле:

Е2 = — N2 x dФ21/dt = — M21x dI1/dt.

В первой катушке значение индуцируемой ЭДС:

Е1 = — M12 x dI2/dt.

Важно отметить, что электродвижущая сила, спровоцированная взаимоиндукцией в одной из катушек, в любом случае прямо пропорциональна изменению электрического тока в другой катушке. Тогда взаимоиндуктивность считается равной:

Тогда взаимоиндуктивность считается равной:

М12 = М21 = М.

Вследствие этого , E1 = — M x dI2/dt и E2 = M x dI1/dt. М = К √ (L1 x L2), где К является коэффициентом связи между двумя значениями инжуктивности.

Взаимоиндукция широко используется в трансформаторах, которые дают возможность менять значения переменного электротока. Прибор представляет собой пару катушек, которые намотаны на общий сердечник. Ток в первой катушке формирует изменяющийся магнитный поток в магнитопроводе и ток во второй катушке. При меньшем числе витков в первой катушке, чем во второй, возрастает напряжение, и соответственно при большем количестве витков в первой обмотке напряжение снижается.

Помимо генерирования и трансформации электрической энергии, явление магнитной индукции используется в прочих приборах. К примеру, в магнитных левитационных поездах, движущихся без непосредственного контакта с током в рельсах, а на пару сантиметров выше по причине электромагнитного отталкивания.

Watch this video on YouTube

Магнитный поток

Вокруг проводника с электротоком появляется электромагнитное поле, однако параллельно возникает также обратное явление – электромагнитная индукция. Рассмотрим магнитный поток на примере: если рамку из проводника поместить в электрическое поле с индукцией и перемещать ее сверху вниз по магнитным силовым линиям или вправо-влево перпендикулярно им, тогда магнитный поток, проходящий через рамку, будет постоянной величиной.

При вращении рамки вокруг своей оси, тогда через некоторое время магнитный поток изменится на определенную величину. В результате в рамке возникает ЭДС индукции и появится электрический ток, который называется индукционным.

Ток, возникающий от ЭДС

Электродвижущая сила источника тока на то и движущая сила, что электроны от нее начинают двигаться, если замкнуть электрическую цепь. Их к этому принуждает ЭДС, пользуясь своей неэлектрической «половиной» природы, которая не зависит, все-таки, от половины, связанной с электронами. Так как считается, что ток в цепи течет от плюса к минусу (такое определение направления было сделано раньше, чем все узнали, что электрон — отрицательная частица), то внутри прибора с ЭДС ток делает движение завершающее — от минуса к плюсу. И всегда рисуют у знака ЭДС, куда направлена стрелочка – +. Только в обоих случаях — и внутри ЭДС источника тока, и снаружи, то есть в потребляющей цепи, — мы имеем дело с электрическим током со всеми его обязательными свойствами. В проводниках ток наталкивается на их сопротивление. И здесь, в первой половине цикла, имеем сопротивление нагрузки, во второй, внутренней, — сопротивление источника или внутреннее сопротивление.

Внутренний процесс работает не мгновенно (хотя очень быстро), а с определенной интенсивностью. Он совершает работу по доставке зарядов от минуса к плюсу, и это тоже встречает сопротивление…


Работа электрической батарейки

Сопротивление это двоякого рода.

  1. Внутреннее сопротивление работает против сил, разъединяющих заряды, оно имеет природу, «близкую» этим разъединяющим силам. По крайней мере, работает с ними в едином механизме. Например, кислота, отбирающая кислород у двуокиси свинца и замещающая его на ионы SO4-, определенно испытывает некоторое химическое сопротивление. И это как раз и проявляется как работа внутреннего сопротивления аккумулятора.
  2. Когда наружная (выходная) половина цепи не замкнута, появление все новых и новых электронов на одном из полюсов (и убывание их с другого полюса) вызывает усиление напряженности электростатического поля на полюсах аккумулятора и усиление отталкивания между электронами. Что позволяет системе «не идти вразнос» и остановиться на некотором состоянии насыщенности. Больше электронов из аккумулятора наружу не принимается. И это внешне выглядит как наличие постоянного электрического напряжения между клеммами аккумулятора, которое называется Uхх, напряжением холостого хода. И оно численно равно ЭДС — электродвижущей силе. Поэтому и единицей измерения ЭДС является вольт (в системе СИ).

Но если только подключить к аккумулятору нагрузку из проводников, имеющих отличное от нуля сопротивление, то немедленно потечет ток, сила которого определяется по закону Ома.

Померить внутреннее сопротивление источника ЭДС, казалось бы, можно. Стоит включить в цепь амперметр и шунтировать (закоротить) внешнее сопротивление. Однако внутреннее сопротивление настолько низко, что аккумулятор начнет разряжаться катастрофически, вырабатывая огромное количество теплоты, как на внешних закороченных проводниках, так и во внутреннем пространстве источника.

Однако можно поступить иначе:

  1.  Измерить E (помним, напряжение холостого хода, единица измерения — вольт).
  2. Подключить в качестве нагрузки некоторый резистор и померить падение напряжения на нем. Вычислить ток I1.
  3. Вычислить значение внутреннего сопротивления источника ЭДС можно, воспользовавшись выражением для r


Иллюстрация

Обычно способность аккумулятора выдавать электроэнергию оценивается его энергетической «емкостью» в амперчасах. Но интересно было бы посмотреть, какой максимальный ток он может вырабатывать. Несмотря на то, что, быть может, электродвижущая сила источника тока заставит его взорваться. Так как идея устроить на нем короткое замыкание показалась не очень заманчивой, можно вычислить эту величину чисто теоретически. ЭДС равно Uхх. Просто нужно дорисовать график зависимости падения напряжения на резисторе от тока (следовательно, и от сопротивления нагрузки) до точки, в которой сопротивление нагрузки будет равно нулю. Это точка Iкз, пересечения красной линии с линией координаты I, в которой напряжение U стало нулевым, а все напряжение E источника будет падать на внутреннее сопротивление.

Часто кажущие простыми основные понятия не всегда бывает можно понять без привлечения примеров и аналогий. Что такое электродвижущая сила, и как она работает, можно представить, только рассмотрев множество ее проявлений. А стоит рассмотреть определение ЭДС, как оно дается солидными источниками посредством умных академических слов — и все начинай с начала: электродвижущая сила источника тока. Или просто выбей на стене золотыми буквами:


Надпись

Электростатическая движущая сила

Что касается этого типа электродвижущей силы, то она, к примеру, возникает при механическом трении, возникающем в электрофорных агрегатах (специальных лабораторных демонстрационных и вспомогательных приборах), она же имеет место быть и в грозовых облаках.

Генераторы Вимшурста (это еще одно название электрофорных машин) для своего функционирования используют такое явление, как электростатическая индукция. При их работе электрические заряды накапливаются на полюсах, в лейденских банках, причем разность потенциалов может достигать очень солидных величин (до нескольких сотен тысяч вольт).

Природа статического электричества заключается в том, что оно возникает тогда, когда из-за потери или приобретения электронов нарушается внутримолекулярное или внутриатомное равновесие.

Типы ЭДС

– электрохимическая  (ЭДС батареек и аккумуляторов)

– фотоэффекта (получение электрического тока от солнечной энергии)

– индукции (генераторы, использующие принцип электромагнитной индукции)

– Эффект Зеебека или термоЭДС (возникновение электрического тока в замкнутой цепи, состоящей из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах)

– пьезоЭДС (получение ЭДС от пьезоэлектриков)

Резюме

ЭДС – это сила НЕэлектрического происхождения, которая заставляет течь электрический ток в цепи.

Реальный источник ЭДС имеет внутри себя  внутреннее сопротивление, у идеального источника ЭДС внутреннее сопротивление равняется нулю.

Идеальный источник ЭДС всегда имеет на своих клеммах постоянное значение напряжения не зависимо от нагрузки в цепи.

Уровень А

В старших классах понятие ЭДС требует более подробного рассмотрения.

Сторонние силы

Рассмотрим два примера.

1. Шарик массой m закреплен в некоторой точке А над столом (рис. 1, а).

2. Шарик с зарядом q1 (и малой массой) закреплен в некоторой точке А на небольшом расстоянии от второго закрепленного заряда q2 (рис. 1, б).

Рис. 1

Что произойдет с шариками, если их освободить?

1. Шарик массой m начнет падать, и если его не ловить, упадет на стол. Шарик заставляет двигаться сила тяжести. В этом случае говорят, что сила тяжести (или гравитационное поле) совершает работу.

2. Шарик с зарядом q1 начнет двигаться к заряду q2, и если его не ловить, столкнется с ним. Шарик заставляет двигаться сила притяжения ко второму шарику (кулоновская сила). В этом случае говорят, что кулоновская сила (или электрическое поле) совершает работу.

А можно ли вернуть шарики в точку А?

Можно, но для этого нужно приложить дополнительную силу.

В первом примере мы можем бросить шарик вверх. Мы затратим собственную энергию, чтобы заставить шарик двигаться в нужном направлении.

Второй пример рассмотрим более подробно. Шарик можно заставить двигаться влево еще одним зарядом q3, большим по значению, чем заряд q2. Но это будет так же кулоновская сила. Можно так же применить механическую силу, можно сообщить шарику дополнительную энергию (например, световую, химическую и т.д.), чтобы он смог преодолеть притяжения заряда q2.

Силы, действующие на заряд, за исключением кулоновских, называются сторонними. Внутри любого источника тока заряды движутся под действием сторонних сил.

Во всех случаях, если сила заставляет тело двигаться в нужном направлении, то она совершает работу. Значит и сторонние силы совершают работу по перемещению заряда, которую называют сторонней.

ЭДС

Отношение работы сторонних сил по перемещению заряда к величине этого заряда и есть ЭДС (электродвижущая сила).

Обозначим работу сторонних сил — A, переносимый заряд — q, тогда из определения следует, что ЭДС

Исходя из этой формулы, можно дать и другое определение:

ЭДС – это физическая скалярная величина, численно равная работе сторонних сил по перемещению единичного положительно заряда.

Таким образом, ЭДС характеризует действие сторонних сил и не является силой в обычном понимании этого слова. Здесь опять используется не очень удачная, но исторически установившаяся терминология.

Из этой формулы видно, что ЭДС измеряется в Вольтах (В).

Законы Фарадея и Ленца

Законы Фарадея и Ленца отображают закономерности возникновения электромагнитной индукции.

Фарадей выявил, что магнитные эффекты появляются в результате изменения магнитного потока во времени. В момент пересечения проводника переменным магнитным током, в нем возникает электродвижущая сила, которая приводит к возникновению электрического тока. Генерировать ток может как постоянный магнит, так и электромагнит.

Ученый определил, что интенсивность тока возрастает при быстром изменении количества силовых линий, которые пересекают контур. То есть ЭДС электромагнитной индукции пребывает в прямой зависимости от скорости магнитного потока.

Согласно закону Фарадея, формулы ЭДС индукции определяются следующим образом:

Е = — dФ/dt.

Знак «минус» указывает на взаимосвязь между полярностью индуцированной ЭДС, направлением потока и изменяющейся скоростью.

Watch this video on YouTube

Согласно закону Ленца, можно охарактеризовать электродвижущую силу в зависимости от ее направленности. Любое изменение магнитного потока в катушке приводит к появлению ЭДС индукции, причем при быстром изменении наблюдается возрастающая ЭДС.

Если катушка, где есть ЭДС индукции, имеет замыкание на внешнюю цепь, тогда по ней течет индукционный ток, вследствие чего вокруг проводника появляется магнитное поле и катушка приобретает свойства соленоида. В результате вокруг катушки формируется свое магнитное поле.

Э.Х. Ленц установил закономерность, согласно которой определяется направление индукционного тока в катушке и ЭДС индукции. Закон гласит, что ЭДС индукции в катушке при изменении магнитного потока формирует в катушке ток направления, при котором данный магнитный поток катушки дает возможность избежать изменения постороннего магнитного потока.

Закон Ленца применяется для всех ситуаций индуктирования электротока в проводниках, вне зависимости от их конфигурации и метода изменения внешнего магнитного поля.

Watch this video on YouTube

Определение и физический смысл

Приложение некоторой разности потенциалов между двумя концами проводника создаст перетекание электронов от одного конца к другому. Но этого недостаточно для поддержания потока зарядов в проводнике. Дрейф электронов приводит к уменьшению потенциала до момента его уравновешивания (прекращение тока). Таким образом, для создания постоянного тока необходимы механизмы, непрерывно возвращающие описанную систему в первоначальную конфигурацию, то есть, препятствующие агрегации зарядов в результате их движения. Для этой цели используются специальные устройства, называемые источники питания.

В качестве иллюстрации их работы удобно рассматривать замкнутый контур из сопротивления и гальванического источника питания (батареи). Если предположить, что внутри батареи тока нет, то описанная проблема объединения зарядов остаётся неразрешённой. Но в цепи с реальным источником питания электроны перемещаются постоянно. Это происходит благодаря тому, что поток ионов протекает и внутри батареи от отрицательного электрода к положительному. Источник энергии, перемещающий эти заряды в батарее — химические реакции. Такая энергия называется электродвижущей силой.

ЭДС является характеристикой любого источника энергии, способного управлять движением электрических зарядов в цепи. В аналогии с замкнутым гидравлическим контуром работа источника э. д. с. соответствует работе насоса для создания давления воды. Поэтому значок, обозначающий эти устройства, неотличим на гидравлических и электрических схемах.

Несмотря на название, электродвижущая сила на самом деле не является силой и измеряется в вольтах. Её численное значение равно работе по перемещению заряда по замкнутой цепи. ЭДС источника выражается формулой E=A/q, в которой:

  • E — электродвижущая сила в вольтах;
  • A — работа сторонних сил по перемещению заряда в джоулях;
  • q — перемещённый заряд в кулонах.

разность напряжений

Разница электрического напряжения иногда называют ЭДС. Точки ниже, иллюстрируют использование более формальной, с точки зрения различия между эдс и напряжения он генерирует:

  1. Для схемы в целом, например, один , содержащей резистор , включенных последовательно с гальваническим элементом, электрическое напряжение не вносит вклад в общий ЭДС, так как разность потенциалов при обходе цепи равна нуль. (Омическое ИК падение напряжения плюс приложенного электрического напряжения сумма к нулю. См законом Кирхгофа ). Эдс обусловлено исключительно к химии в батарее , которая вызывает разделение зарядов, что , в свою очередь , создает электрическое напряжение , которое приводит в действие тока.
  2. Для цепи , состоящей из электрического генератора , который управляет током через резистор, эдс обусловлено только к изменяющейся во времени магнитного поля внутри генератора , который генерирует электрическое напряжение , что в свою очередь приводит в движение ток. (Омическое ИК падение плюс приложенное электрическое напряжение снова равен нулю. См закон Кирхгофа )
  3. Трансформатора соединения двух цепей можно считать источником ЭДС для одной из цепей, так же , как если бы она была вызвана электрическим генератором; Этот пример иллюстрирует происхождение термина «трансформатор ЭДС».
  4. Фотодиод или фотоэлемент может рассматриваться в качестве источника эдс, подобно батарее, в результате электрического напряжения , генерируемого в результате разделения зарядов управляется света , а не химической реакции.
  5. Другие устройства , которые производят эдс являются топливными элементами , термопара и Термобатарея .

В случае обрыва цепи, электрический заряд , который был отделен от механизма генерации ЭДС создает электрическое поле , противодействующие механизм разделения. Например, химическая реакция в гальваническом элементе прекращается , когда противоположное электрическое поле на каждый электроде достаточно сильно , чтобы задержать реакцию. Большее Противоположное поле может полностью изменить реакции в так называемых обратимой клетке.

Электрический заряд , который был отделен создает электрическую разность потенциалов , которую можно измерить с помощью вольтметра между клеммами устройства. Величина ЭДС для батареи (или другого источника) является значением этого напряжения «разомкнутой цепи». Когда батарея зарядки или разрядки, сама ЭДС не может быть измерена непосредственно с помощью внешнего напряжения , потому что некоторые напряжения теряется внутри источника. Это, однако, может быть выведено из измерения тока I и разность потенциалов V , при условии , что внутреннее сопротивление г уже был измерен: E эл  =  V  +  Ir .

рН-метры — Эконикс-Эксперт

№ 34127-07 в Госреестре СИ РФ

Свидетельство об утверждении СИ RU.С.31.002.А № 27043

Декларация соответствия ЕАЭС N RU Д-RU.МН06.В.04034/20

Сайт прибора эксперт-рн.рф



«Умный» микропроцессорный рн-метр «Эксперт-рН», гарантирующий точность измерений.

Золотая медаль «Аналитические методы измерений и приборы в пищевой промышленности»

Назначение:

  • измерение рН
  • измерение Eh, ЭДС
  • измерение температуры
  • определение кислотности и щелочности различных объектов

На базе рН-метра «Эксперт-рН производятся специализированные комплекты:

  • для измерения кислотности молока и молочных продуктов,
  • для измерения рН мяса,
  • для измерения кислотности и щелочности различных объектов и др.

 Отличительные особенности рН-метра «Эксперт-рН»

Автоматический контроль влияния температуры при градуировке

В памяти прибора хранятся таблицы зависимости рН всех основных буферных растворов от температуры. При градуировке прибор измеряет температуру раствора и автоматически вносит поправку в значение рН, что гарантирует максимальную точность результатов. Таким образом, градуировку можно выполнять без термостата при любой температуре.

«Интеллектуальная» автоматическая термокомпенсация

Прибор контролирует температуру анализируемого раствора, сравнивает ее с температурой градуировки и самостоятельно выбирает оптимальный режим измерения – с термокомпенсацией или без нее. Алгоритм работы прибора предусматривает автоматическое уточнение изопотенциальной точки электрода и его реальной чувствительности. Данная «интеллектуальная» система гарантирует правильность результатов при любой температуре.

Простое, интуитивно понятное пользовательское меню

Простое логичное меню и большой графический ЖК-дисплей делают управление прибором предельно удобным и наглядным.

Сигнализация при стабилизации показаний

При стабилизации показаний в ходе измерений рН, ЭДС и t° на дисплей выводится символ «*». После его появления пользователь может зафиксировать результат измерения.

Индикация подсказок и сообщений при возникновении ошибок

Постоянный автоматический контроль на всех этапах эксперимента и самодиагностика страхуют пользователя от ошибок. Прибор вносит коррективы самостоятельно или информирует пользователя о возникшей проблеме.

Мобильность

Удобный эргономичный дизайн и малые габариты прибора позволяют выполнять измерения не только в лаборатории, но и в полевых условиях или на производстве.

Аккумуляторное питание

Мощный встроенный аккумулятор обеспечивает автономную работу прибора до 1 месяца и более. Зарядка аккумулятора производится от сети 220В с помощью поставляемого в комплекте зарядного устройства.

Связь с компьютером

Прибор можно подключить к компьютеру через COM- или USB-порт для просмотра, сохранения и распечатки результатов измерения рН, ЭДС и t° в графическом и табличном виде. Программное обеспечение можно бесплатно скачать в разделе “Поддержка”

ПО эксперт-рн

Новейшая элементная база

Прибор построен на базе новейших радиоэлектронных компонентов с использованием оригинальных инженерно-технических решений.

Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон / погрешность измерения рН, ед. рН

    0…14 /±0,05

Диапазон / погрешность измерения ЭДС, мВ

    –2000…+2000 / ±1,0

Диапазон / погрешность измерения температуры, °С

    –5…+100 / ± 0,5



Основные технические характеристики

Наименование характеристики

Значение

Дисплей

большой графический ЖК с наглядной индикацией

  • размеры видимой области дисплея 59×30 мм
  • разрешение 133×64 точки

Термокомпенсация

автоматическая

Питание

аккумуляторное/сетевое

Выход на ПК

есть

Исполнение

настольное/переносное

купить рн-метр эксперт-рн

Остались вопросы?
Напишите нам

#ЯЭкспертТыПрофи

Нам доверяют

Более 25 000 пользователей выбирают оборудование Эконикс-Эксперт для высокоточных аналитических измерений.

Подпишитесь на рассылку, если хотите первым узнать о наших новинках

Настоящим я подтверждаю свое согласие на обработку персональных данных Коммерческий термостат

ecobee EMS Si Коммерческий термостат

ecobee EMS Si Вернуться на Amazon.com Икс

Ура! клиенты, являющиеся подписчиками Amazon Prime, могут воспользоваться специальными преимуществами доставки на Woot!, в том числе:

  • Бесплатная стандартная доставка на Woot! заказы
  • Бесплатная экспресс-доставка заказов Shirt.Woot

Требуется членство в Amazon Prime. Подробную информацию о доставке и ограничениях см. на отдельных страницах предложений. Не действует для международных адресов доставки.

Начните с входа в систему через Amazon или попробуйте 30-дневную бесплатную пробную версию Amazon Prime. чтобы льготы вступили в силу

Этот продукт еще не был рассмотрен.

из 5 звезд

Посмотреть все отзывы

Обзор Amazon 1″>s

Обзор Amazon 1 “> с

Условие Отремонтированный

Количество123 Ограничение 3 на клиента

Продано

Хотите больше выгодных предложений? Подпишитесь на нашу рассылку Daily Digest!

День Земли — 22 апреля, и чтобы отпраздновать это, мы продаем восстановленные предметы (ну, мы обычно так и делаем, но тише). Как говорится: сокращайте, используйте повторно и перерабатывайте! Узнайте больше о восстановленных товарах здесь.

Начать обсуждение

0

Перейти на страницу события

Реклама

Система управления энергопотреблением

Ecobee идеально подходит для ситуаций, когда простого термостата недостаточно, а полномасштабная система автоматизации здания была бы дорогостоящей и чрезмерно сложной. Система управления энергопотреблением Eco bee — это новейшая технология с поддержкой Wi-Fi, предлагаемая для коммерческого рынка, которая решает наиболее важные проблемы. eb-emssi-01 имеет Wi-Fi подключение к Интернету, удобный веб-портал, живую погоду и цветной несенсорный экран. Безопасный онлайн-портал для удаленного управления и диагностики. Бесплатные беспроводные обновления программного обеспечения.

Особенности:

  • Совместимость с газом, мазутом, электричеством, бойлером и тепловым насосом.
  • Планирование на 365 дней
  • 7-дневный программируемый
  • Датчик влажности
  • Загружаемые системные отчеты
  • Дистанционное управление через компьютер, смартфон или iPod Touch
  • Цветной экран с прогнозом погоды в реальном времени
  • Программы энергосбережения сокращают счета за электроэнергию
  • Работает с системами тепло/холод и тепловыми насосами
  • Электрические соединения включают C, Rc, Rh, G, Y, W(O/B), Y2, W2
  • Параметры нагрева по умолчанию составляют от 45 до 79°F и могут регулироваться в диапазоне от 45 до 120°F.
  • Параметры охлаждения по умолчанию составляют от 65 до 92°F и регулируются в диапазоне от -10 до 120°F.



Примечание об отправке:  Для этого товара доставка на Аляску, Гавайи, в абонентские ящики и на адреса APO недоступна

Гарантия: 90-дневная ограниченная гарантия Woot

Эй, вы там! Предполагается, что эти предметы имеют определенный уровень износа, включая легкие царапины на экране. Помимо внешнего вида, они были протестированы на предмет полного рабочего состояния. Некоторые блоки могут не включать в себя винты, дюбели для гипсокартона, этикетки для проводов или руководства по установке.

Количественная разбивка

  • 86% купил 1
  • 9% купил 2
  • 5% купил 3
Скорость до первой очереди:
3д 21ч 35м 12. 002с
Посмотреть полную статистику продаж
Технические характеристики
Марка: Экоби
Артикул Номер модели: ‎EB-EMSi-01
Вес изделия: 12,8 унций.
Источник питания: Питание от батареи
Стиль отображения: Цифровой
Сертификация: Энергосберегающий термостат
Темп. Диапазон управления: 45–120 °F Нагрев
Темп. Диапазон управления: 0,10–120 °F Холодный
Напряжение: 24 В
Герц: 60
Сила тока: 0,125
Программируемый: 7-день
Тип крепления: Стена
Для использования с: 2H/2C Обычная или 3H/2C система с тепловым насосом

В коробке:

  • (1) Система управления энергопотреблением ecobee 2 Heat 2 Cool | Бизнес/коммерческий термостат | Полноцветный несенсорный экран | Доступ к Интернету (EB-EMSSi-01)



Технические характеристики
Марка: Экоби
Артикул Номер модели: ‎EB-EMSi-01
Вес изделия: 12,8 унций.
Источник питания: Питание от батареи
Стиль отображения: Цифровой
Сертификация: Энергосберегающий термостат
Темп. Диапазон управления: 45–120 °F Нагрев
Темп. Диапазон управления: 0,10–120 °F Холодный
Напряжение: 24 В
Герц: 60
Сила тока: 0,125
Программируемый: 7 дней
Тип крепления: Стена
Для использования с: 2H/2C Обычная или 3H/2C система с тепловым насосом

В коробке:

  • (1) система управления энергопотреблением ecobee 2 Heat 2 Cool | Бизнес/коммерческий термостат | Полноцветный несенсорный экран | Доступ к Интернету (EB-EMSSi-01)



Реклама

  1. ZOTAC GAMING GeForce RTX 3090 Trinity OC

    $ 999 99 $1999,9950% от прейскурантной цены

  2. Корпус Corsair 5000D формата Mid-Tower ATX из закаленного стекла

    $ 99 99 $164,9939% от прейскурантной цены

  3. Ноутбук Samsung Book Pro 15,6 дюйма (i7, 16 ГБ, 1 ТБ)

    $ 649 99 Отремонтированный

  4. Комплект 10,8-дюймовых планшетов Microsoft Surface 3

    $ 99 99 $ 209 99 Отремонтированный

Как то, что вы видите? Есть 9Еще 6 бестселлеров для изучения. Начать просмотр

ECOBEE EMS SI РУКОВОДСТВО Скачать PDF

Содержание

3
  • страница из 73

  • Содержание
  • Оглавление
  • Закладки

Реклама

Содержание

  • 6

    Начиная
  • 12

    УСТАНОВКА EMS si
  • 25

    Навигация по меню
  • 27

    Настройка параметров ОВК
  • 39

    Автоматизация
  • 43

    Подключение к Интернету
  • 47

    ИСПОЛЬЗОВАНИЕ EMS si
  • 51

    НАСТРОЙКА EMS si
  • 62

    3 года ограниченной гарантии
  • 64

    Лицензионное соглашение на программное обеспечение с конечным пользователем

©2012 ecobee

477 Richmond Street West | #210

Торонто | Онтарио | М5В 3Е7 | Канада

Бесплатный номер 1. 877.932.6233

www.ecobee.com

MA-EMSSi-01-rev1

Содержание

Предыдущая страница

Следующая страница

Содержание

  • 6

    Начиная
  • 12

    УСТАНОВКА EMS si
  • 25

    Навигация по меню
  • 27

    Настройка параметров ОВК
  • 39

    Автоматизация
  • 43

    Подключение к Интернету
  • 47

    ИСПОЛЬЗОВАНИЕ EMS si
  • 51

    НАСТРОЙКА EMS si
  • 62

    3 года ограниченной гарантии
  • 64

    Лицензионное соглашение на программное обеспечение с конечным пользователем
  Дополнительные руководства для Ecobee EMS Si
  • Термостат Ecobee ecobee3 Краткое руководство пользователя

    (12 страниц)

  • Инструкция по установке термостата Ecobee ecobee3

    (45 страниц)

  • Термостат Ecobee ecobee3 lite Инструкция

    (37 страниц)

  • Термостат Ecobee ecobee3 Краткое руководство пользователя

    (40 страниц)

  • Инструкция по установке термостата Ecobee ecobee4

    (81 страница)

  • Термостат Ecobee Power Extender Kit Руководство пользователя

    (2 страницы)

  • Термостат Ecobee Smart Thermostat Руководство пользователя

    (20 страниц)

  • Термостат Ecobee Smart Thermostat Руководство пользователя

    (20 страниц)

  • Термостат Ecobee Smart Si Термостат Руководство пользователя

    (44 страницы)

  • Руководство по установке термостата Ecobee Smart Si

    (40 страниц)

  • Инструкция по установке термостата Ecobee SMART

    (20 страниц)

  • Термостат ecobee SMART THERMOSTAT Руководство пользователя

    Интеллектуальный термостат (18 страниц)

  • Термостат Ecobee SMART Руководство пользователя

    (18 страниц)

  • Термостат Ecobee 3 smarter wi-fi термостат Руководство пользователя

    (41 страница)

  • Термостат Интеллектуальный термостат Ecobee Руководство по установке

    (14 страниц)

  • Термостат Ecobee 3 lite Техническое руководство

    Умный Wi-Fi термостат (6 стр. )

  Краткое содержание Ecobee EMS Si

Термостат Ecobee EB-EMSSI-01 2H/2C 7-DAY PROG EMS Si Commer

Термостат Ecobee EB-EMSSI-01 2H/2C 7-DAY PROG EMS Si Commer

Термостат Ecobee EB-EMSSI-01 2H/2C 7-DAY PROG EMS Si Коммерческий программируемый AUTO WIFI Включен

Пожалуйста, заполните поля ниже, чтобы отправить другу ссылку на этот продукт. Ваш друг получит от вас электронное письмо со ссылкой на наш сайт.

Ваше имя: *

Ваш адрес электронной почты: *

Имя друга: *

Электронная почта друга: *

На заметку другу:: *

Проверка: *

Введите слово выше…

В продаже 390,60 $ 277,33 доллара США

Розничная цена: 585,90 долларов США

Ваша экономия: 308,57 долларов США (53 %)

Термостат Ecobee EB-EMSSI-01 2H/2C 7-DAY PROG EMS Si Коммерческий программируемый AUTO WIFI Включен

Номер детали2: EB-EMSSI-01 01

Доступность: Количество 5 на складе для доставки в тот же рабочий день, если заказ сделан до 16:00 CDT. Пожалуйста, напишите [email protected] или позвоните по телефону 888-727-8007, чтобы узнать время выполнения заказа

Количество

  • Описание

Термостат Ecobee EB-EMSSI-01 2H/2C 7-DAY PROG EMS Si Коммерческий программируемый AUTO WIFI Включено

Термостаты ecobee EMS и EMS Si готовы к установке прямо из коробки. Составляйте правильный график в нужном месте в нужное время, чтобы ваши арендаторы и сотрудники чувствовали себя комфортно, когда они там, и экономили деньги, когда их нет.

Что-то работает неправильно? Температура слишком высокая или слишком низкая? Ваши термостаты ecobee могут отправлять вам, вашему подрядчику или менеджеру объекта регулярные напоминания о техническом обслуживании и автоматические оповещения в зависимости от производительности вашей системы. С ecobee вы всегда будете в курсе и защищены благодаря персонализированным сообщениям, доставляемым на ваш смартфон, веб-порталу ecobee и учетным записям электронной почты.

Устраняйте проблемы до того, как они будут стоить вам денег, сократите количество обращений в службу поддержки на месте и будьте более отзывчивы к своим арендаторам и клиентам. Подробные отчеты ecobee по HVAC позволяют отслеживать производительность нескольких мест, анализировать системные отчеты, проводить удаленную диагностику и оценивать производительность, и все это с вашего веб-портала ecobee.

  • Включен Wi-Fi
  • Бесплатные мобильные приложения
  • Легко в использовании веб-портал Ecobee
  • NO Годовой / ежемесячные сборы
  • Live Weather
  • Полный цветовой интерфейс
  • Sleek Punch Control
  • .

    Важная информация

    Ecobee EMS Si — это практичное решение для управления энергопотреблением, которое сэкономит вам время и деньги. ecobee — это наиболее экономичное централизованное решение для мониторинга и управления системой отопления и охлаждения вашего здания — и все это за долю стоимости традиционной системы автоматизации зданий. Многие школы, религиозные общины, муниципальные и правительственные здания, коммерческие объекты и рестораны по всей Северной Америке уже пользуются преимуществами значительной экономии средств и энергии благодаря экопчелам.

    Система управления энергопотреблением ecobee (EMS) — новейшая технология, разработанная для коммерческого рынка. Он идеален в тех случаях, когда простой программируемый термостат не обеспечивает надлежащего управления и функциональности, а полномасштабная система автоматизации здания слишком сложна и непомерно дорога. Ecobee EMS Si удобен в использовании, снижает эксплуатационные расходы здания и обеспечивает повышенное энергосбережение. Через специальный веб-портал EMS пользователи могут удаленно отслеживать, выявлять, анализировать и устранять проблемы с производительностью; управляйте температурой и рабочими настройками из центрального места и принимайте меры, не отправляя технического специалиста на место, что снижает потребность в выездах грузовиков. Ecobee EMS Si максимизирует эффективность любого здания, снижает потребление энергии и обеспечивает значительную экономию средств.

    Он имеет 7-дневное программирование с несколькими периодами занятости и незанятости в день. Существует случайный перезапуск Безопасное подключение к Wi-Fi и веб-портал для онлайн-управления/диагностики. Управление экономайзером и вентилятором для интеллектуальной функции автоматизации. Используется стандартная 4-проводная установка

    Что включено

  • 1x — Коммерческий программируемый термостат Ecobee EB-EMSSI-01 Wi-Fi
  • 1x — Комплект монтажного оборудования
  • 1x — Руководство пользователя
  • Что делает EMS Si таким замечательным?
      • Экономьте деньги. Ecobee EMS Si позволяет сразу начать экономить на счетах за электроэнергию, обеспечивая быструю окупаемость инвестиций. Оповещения сразу уведомляют вас о проблемах с вашей системой отопления и охлаждения, помогая предотвратить дорогостоящие сбои оборудования. Отчеты HVAC позволяют отслеживать производительность вашей системы и проводить удаленную диагностику, сокращая частоту обращений в службу поддержки и время простоя оборудования.
      • Экономия времени – EMS Si поддерживает Wi-Fi, поэтому вы можете управлять системой вентиляции и кондиционирования для одного или нескольких коммерческих помещений в любое время и в любом месте, где есть подключение к Интернету. Ecobee EMS Si прост в установке, а простой в использовании веб-портал позволяет отслеживать и анализировать производительность вашей системы. С помощью веб-портала ecobee вы можете настроить неограниченное количество учетных записей пользователей, каждая из которых имеет определенный уровень безопасного доступа, указанный администратором.
      • Экономия энергии. EMS Si помогает вам экономить энергию, упрощая выполнение правильного графика в нужном месте в нужное время. Встроенные интеллектуальные алгоритмы объединяют данные о погоде, время работы вашего оборудования HVAC и графики занятости, чтобы оптимизировать производительность ваших систем и максимизировать энергосбережение.
    Specifications
    Manufacturer Ecobee
    Manufacturer Product No. EB-EMSSI-01
    UPC 627988400013
    Terminal Designations W2 AUX, W O/B, Y, Y2, G, C, RH, RC, R1-, R1+, R2-, R2+
    Способ питания 24 В перем.0122 3/2
    Системное применение Традиционный, тепловой насос, геотермальный, бойлерный, радиационный, двухтопливный, PTAC
    ТОП

    0 товаров

    Связь между культурой безопасности на рабочем месте EMS и результатами безопасности

    . 2012 январь-март;16(1):43-52.

    дои: 10.3109/107.2011.614048. Epub 2011, 27 сентября.

    Мэтью Д. Уивер 1 , Генри Э. Ван, Роллин Дж. Фэрбенкс, Дэниел Паттерсон

    принадлежность

    • 1 Отделение неотложной медицины Питтсбургского университета, Питтсбург, Пенсильвания 15213, США.
    • PMID: 213
    • PMCID: PMC3533489
    • DOI: 10.3109/107.2011.614048

    Бесплатная статья ЧВК

    Мэтью Д. Уивер и соавт. Неотложная помощь до госпитализации. 2012 январь-март.

    Бесплатная статья ЧВК

    . 2012 январь-март;16(1):43-52.

    дои: 10.3109/107.2011.614048. Epub 2011, 27 сентября.

    Авторы

    Мэтью Д. Уивер 1 , Генри Э. Ван, Роллин Дж. Фэрбенкс, Дэниел Паттерсон

    принадлежность

    • 1 Отделение неотложной медицины Питтсбургского университета, Питтсбург, Пенсильвания 15213, США.
    • PMID: 213
    • PMCID: PMC3533489
    • DOI: 10.3109/107.2011.614048

    Абстрактный

    Фон: Предыдущие исследования выявили большие различия в культуре безопасности на рабочем месте служб неотложной медицинской помощи (EMS) в разных учреждениях.

    Задача: Чтобы определить связь между оценками культуры безопасности на рабочем месте EMS и результатами безопасности пациента или поставщика.

    Методы: Мы провели перекрестный опрос работников службы скорой помощи, связанных с удобной выборкой агентств. Мы наняли эти агентства из национальной организации по управлению EMS. Мы использовали Опросник отношения к безопасности EMS (EMS-SAQ) для измерения культуры безопасности на рабочем месте и Инвентарь безопасности EMS (EMS-SI), инструмент, разработанный для регистрации результатов безопасности, о которых сообщают работники EMS. EMS-SAQ обеспечивает надежные и достоверные измерения шести областей: климат безопасности, климат командной работы, восприятие руководства, условия труда, распознавание стресса и удовлетворенность работой. Группа медицинских директоров, техников скорой медицинской помощи и фельдшеров, а также профессиональных эпидемиологов разработала EMS-SI для измерения травм, о которых сообщают сами, медицинских ошибок и неблагоприятных событий, а также поведения, ставящего под угрозу безопасность. Мы использовали иерархические линейные модели для оценки связи между баллами EMS-SAQ и показателями безопасности EMS-SI.

    Полученные результаты: Шестнадцать процентов всех респондентов сообщили о травмах за последние три месяца, четверо из каждых 10 респондентов сообщили об ошибке или неблагоприятном событии (НЯ), а 89 % сообщили о поведении, угрожающем безопасности. Респонденты, сообщившие о травмах, получили более низкие баллы по пяти из шести аспектов культуры безопасности. Респонденты, сообщившие об ошибке или НЯ, получили более низкие баллы по четырем из шести доменов, в то время как респонденты, сообщившие о поведении, угрожающем безопасности, имели более низкие баллы по культуре безопасности по пяти из шести доменов.

    Выводы: Восприятие отдельными работниками скорой помощи культуры безопасности на рабочем месте связано с составными показателями результатов безопасности пациентов и поставщиков медицинских услуг. Это исследование является предварительным доказательством связи между культурой безопасности и показателями безопасности пациентов или медицинских работников.

    Похожие статьи

    • Изучение культуры безопасности в финской службе скорой помощи с помощью Опросника отношения к безопасности служб неотложной медицинской помощи.

      Венезоя А., Линдстрем В., Аронен П., Кастрен М., Телла С. Венесоя А. и др. Scand J Trauma Resusc Emerg Med. 2021 12 октября; 29 (1): 148. doi: 10.1186/s13049-021-00960-9. Scand J Trauma Resusc Emerg Med. 2021. PMID: 34641925 Бесплатная статья ЧВК.

    • Изменение культуры безопасности на рабочем месте служб скорой медицинской помощи.

      Паттерсон П.Д., Хуанг Д. Т., Фэрбенкс Р.Дж., Симеоне С., Уивер М., Ван Х.Е. Паттерсон П.Д. и соавт. Неотложная помощь до госпитализации. 2010 г., октябрь-декабрь; 14 (4): 448-60. дои: 10.3109/107.2010.497900. Неотложная помощь до госпитализации. 2010. PMID: 20809688 Бесплатная статья ЧВК.

    • Связь между плохим сном, усталостью и показателями безопасности у поставщиков услуг неотложной медицинской помощи.

      Паттерсон П.Д., Уивер М.Д., Фрэнк Р.К., Уорнер К.В., Мартин-Гилл С., Гайетт Ф.Х., Фэрбенкс Р.Дж., Хаббл М.В., Сонгер Т.Дж., Каллауэй К.В., Келси С.Ф., Хостлер Д. Паттерсон П.Д. и соавт. Неотложная помощь до госпитализации. 2012 янв-март;16(1):86-97. doi: 10.3109/107.2011.616261. Epub 2011 24 октября. Неотложная помощь до госпитализации. 2012. PMID: 22023164 Бесплатная статья ЧВК.

    • Восприятие поставщиками скорой помощи условий безопасности и соблюдения безопасных методов работы.

      Элисео Л.Дж., Мюррей К.А., Уайт Л.Ф., Дайер С., Митчелл П.А., Фернандес В.Г. Элизео Л.Дж. и соавт. Неотложная помощь до госпитализации. 2012 январь-март;16(1):53-8. дои: 10.3109/107.2011.621043. Неотложная помощь до госпитализации. 2012. PMID: 22128907

    • Суицидальная идея.

      Хармер Б., Ли С., Дуонг ТВХ, Саадабади А. Хармер Б. и др. 2022 г., 18 мая. В: StatPearls [Интернет]. Остров сокровищ (Флорида): StatPearls Publishing; 2022 янв.–. 2022 г., 18 мая. В: StatPearls [Интернет]. Остров сокровищ (Флорида): StatPearls Publishing; 2022 янв.–. PMID: 33351435 Бесплатные книги и документы.

    Посмотреть все похожие статьи

    Цитируется

    • Оценка опосредующей роли коммуникации по вопросам безопасности между культурой безопасности и показателями безопасности сотрудников.

      Наджи ГМА, Иша АСН, Алаззани А, Салим М.С., Альзораики М. Наджи ГМА и др. Фронт общественного здравоохранения. 2022 10 марта; 10:840281. doi: 10.3389/fpubh.2022.840281. Электронная коллекция 2022. Фронт общественного здравоохранения. 2022. PMID: 35359765 Бесплатная статья ЧВК.

    • Изучение культуры безопасности в финской службе скорой помощи с помощью Опросника отношения к безопасности служб неотложной медицинской помощи.

      Венезоя А., Линдстрем В., Аронен П., Кастрен М., Телла С. Венесоя А. и др. Scand J Trauma Resusc Emerg Med. 2021 12 октября; 29 (1): 148. doi: 10.1186/s13049-021-00960-9. Scand J Trauma Resusc Emerg Med. 2021. PMID: 34641925 Бесплатная статья ЧВК.

    • Восприятие пациентами безопасности в службах неотложной медицинской помощи: интервью.

      Венесоя А., Кастрен М., Телла С., Линдстрём В. Венесоя А. и др. Открытый БМЖ. 2020 21 октября; 10 (10): e037488. doi: 10.1136/bmjopen-2020-037488. Открытый БМЖ. 2020. PMID: 33087370 Бесплатная статья ЧВК.

    • Что влияет на безопасность в парамедицине? Понимание влияния стресса и усталости на показатели безопасности.

      Доннелли Э.А., Брэдфорд П., Дэвис М., Хеджес С., Соча Д., Морассутти П., Пичика СК. Доннелли Э.А. и соавт. Открытие J Am Coll Emerg Physicians. 2020 15 июня; 1 (4): 460-473. doi: 10.1002/emp2.12123. Электронная коллекция 2020 авг. Открытие J Am Coll Emerg Physicians. 2020. PMID: 33000071 Бесплатная статья ЧВК.

    • Детерминанты культуры безопасности труда в больницах и на других рабочих местах – результаты интегративного обзора литературы.

      Вагнер А., Шёне Л., Ригер М.А. Вагнер А. и др. Общественное здравоохранение Int J Environ Res. 2020 10 сентября; 17 (18): 6588. дои: 10.3390/ijerph27186588. Общественное здравоохранение Int J Environ Res. 2020. PMID: 328 Бесплатная статья ЧВК. Обзор.

    Просмотреть все статьи “Цитируется по”

    Типы публикаций

    термины MeSH

    Грантовая поддержка

    • K08 EB009090/EB/NIBIB NIH HHS/США
    • KL2 RR024154/RR/NCRR NIH HHS/США

    EMS (SI Nov 78)

    Найджел Джопсон в компании с Питером Зиновьевым продолжает путешествие по студии электронной музыки. Даже пишущие машинки странные.

    Во второй части Найджел Джопсон завершает разговор с Питером Зиновьевым, создателем Electronic Music Studios.

    Компьютерная зона. Слева направо: синтетические и аналитические движки, PDP8 и Computer Synthi.

    В той же стойке, что и аналитическая машина, находится синтетическая машина, или DOB (банк цифровых осцилляторов). Он был разработан Питером Истти и Дэвидом Кокереллом для EMS, чтобы дать студийному компьютеру, который уже был способен работать со сложными музыкальными программами, столь же сложный инструмент для воспроизведения музыки. Когда вы прочитаете спецификацию DOB, вы поймете, насколько слабы традиционные аналоговые инструменты VC по сравнению с возможностями студии EMS.

    Три цифро-аналоговых преобразователя питают выходы; есть три банка по 64 цифровых генератора в каждом, все генераторы настраиваются от 0 до 16 кГц с шагом 0-125 Гц, и каждый может иметь любую амплитуду на 256 шагах (т.е. каждый имеет свой собственный генератор огибающей), и каждый генератор может может быть назначен любой волне (созданной ранее путем вычислений). Скорость обмена данными для вычислений, связанных с установкой параметров, была сведена к минимуму, чтобы обеспечить воспроизведение звуков в реальном времени. Все переменные, такие как распределение частот, формы сигналов и огибающие, программируются компьютером в виде набора так называемых «таблиц функций». Одна из программ (DOB использует те же программы MUSYS, что и ‘VOCAB’, в качестве банков фильтров) даст композитору доступ к этим таблицам функций, которые затем могут быть обработаны эмпирически, нарисованы на экране телевизора светом. ручка, «или вы можете попробовать случайные числа, если вы думаете, что вам повезло». Переключатели на передней панели DOB позволяют пользователю проверять состояние каждого генератора для БПФ (таблица частотных функций — кривая настройки генератора), AFT (таблица амплитудных функций — линейность огибающих, логарифмические или линейные огибающие) и WFT (форма волны). Таблицу функций).

    Основными звуковоспроизводящими устройствами (кроме Synthi 100 и Vocoder ), подключаемыми и управляемыми компьютером, являются: 500 фильтров анализатора быстрого преобразования Фурье, 128 фильтров аналитической машины, 64 аналоговые фильтры (которые также можно настроить как генераторы) и 192 генератора синтетического движка. Это дает дополнение из трех систем анализа и двух систем синтеза на стороне обработки звука оборудования с компьютерным управлением. Следующими в очереди на проверку были различные устройства на стороне программирования установки.

    «Сожмите меня», названная так из-за слоя специального поролона под клавишами, представляет собой семиоктавную клавиатуру, для которой компьютер может анализировать три функции: какие ноты нажимаются, как сильно и как быстро они нажимаются. . Таким образом, будучи полностью полифоническим устройством, каждая нота может быть «прочитана» компьютером для своего конверта. Зиновьев поясняет: «На самом деле это не инструмент, потому что единственное, что он сообщает компьютеру, — это какие клавиши нажаты. Чтобы продемонстрировать, что у меня часто работает программа, в которой клавиши на самом деле являются пишущей машинкой — другими словами, на самом деле не имеет значения, что вы нажимаете — важно, что программа делает с тем, что вы нажимаете. Вы можете сделать так, чтобы гамма была на октаву между пятью верхними нотами, а затем очень микротонально для остальных — все это вопрос программы». Аналогичная «компьютерная логика» применима к 32 ползункам и 32 переключателям над клавишами — компьютер сканирует их и изменяет различные параметры в зависимости от их положения. При вызове компьютерной программы существуют «значения по умолчанию» — например, ползунок 11 обычно управляет множителем общей амплитуды, — но любой ползунок можно назначить любой из 500 различных функций, запустив компьютерную подпрограмму под названием «QSU». (Q для Squeeze Me, SU для обновления слайдера).

    Преданность Зиновьева созданию вдохновляющих устройств ввода демонстрирует другая, незнакомая пишущая машинка. Это просто маленькая коробочка с ключами, которую компьютер опрашивает и интерпретирует как печатание, но она управляется по радио, так что вы можете обратиться в компьютерную студию из уединения вашего любимого поля. «У него также есть радиоприемник и миниатюрный громкоговоритель, чтобы вы могли передавать звук обратно к себе — вы должны быть в состоянии уйти на расстояние до полумили».

    В «тихой зоне» компьютерной студии находится еще одна часть «специального» оборудования EMS, «Покажи мне». Это устройство имеет экран телевизора и световое перо, а также соответствующие элементы управления и может делать три вещи: отображать ввод текста, как на дисплее; его можно использовать, чтобы отвечать на вопросы и отдавать команды, имитируя такие вещи, как ползунки «Сожмите меня» (в виде световых полос), которые можно «двигать», перемещая по ним световое перо; или его можно использовать как плоттер, рисуя кривые (скажем, для сигналов DOB) на экране, или вы можете просто нарисовать несколько точек и заставить компьютер соединить их, или компьютер можно заставить рисовать самостоятельно (в качестве тестовой программы компьютер рисует паутину и заканчивает изображением маленького паучка в углу!) Экран телевизора Show Me также можно использовать вместе с видеокамерой.

    ‘Если вы направили видеокамеру на счет, то нет никаких причин, по которым этот счет нельзя интерпретировать. Скажем, партитура — это что-то очень простое, вроде кривой формы волны, и тогда вы можете передать ее прямо в компьютер». Питер описал в своем дневнике (1976 г.), как был опробован интерфейс видеокамеры; камера была направлена ​​на цветы в саду, а частям изображения были отведены определенные функции, например, плотность изображения к гармоническому содержанию.

    ‘…Я запускаю VOCAB и назначаю параметры видео для управления DOB. Внезапно из динамиков льются самые дивно богатые, разнообразные и удивительные звуки. Они колеблются и меняются. Это первые совершенно фантастические звуки, которые издал банк осцилляторов. Все тронуты. Сначала никто не верит, что они не заранее составлены, но когда я поворачиваю камеру, звуки меняются. Они убеждены. В некотором смысле мы напуганы. Это похоже на историю о том, как настроиться на предсмертные крики срезанных роз». Они позвонили в Германию и Париж и поднесли телефон к говорящим; дети подошли послушать. Возможно, именно такие моменты делают компьютерную студию захватывающей и вознаграждающей, как никакая другая музыка.

    Компьютерное программирование, хорошие программы, очевидно, являются ключом к тому, будет ли жить подобная студия или умрет: без них компьютер был бы подобен аналоговому синтезатору с отключенными потенциометрами и без коммутационных шнуров или контактов. Я думаю, что это та область, в которой Петр Зиновьев и его студия достигнут действительно ценной и продуктивной земли, в то время как другие экспериментаторы в области компьютерных технологий остаются замкнутыми или концентрируются на своих собственных эзотерических проектах. Новая сила машин, подобных той, которую я описал, опирается в своей значимости на музыку в целом на доступность управляющих программ для «обычных» музыкантов и композиторов.

    Петр Зиновьев загружает ленту данных в PDP8.

    ‘Я надеюсь, что через несколько недель, когда я закончу это обновление, пользоваться всеми инструментами станет проще. Одна из проблем заключается в том, что все программы такие большие, что никто не может их запомнить — это реальная ситуация с Кафкой. Вот почему я всегда предупреждаю людей, когда они строят студию, и у них есть какой-нибудь блестящий инженер, который говорит: «Не беспокойтесь о программировании, мы можем сделать это вместе» — они абсолютно не правы — инженерия имеет значение. почти на ноль в конце концов, потому что вы всегда можете заменить оборудование, программирование – это то, что действительно занимает время.

    ‘MUSYS был написан Питером Грогоно в 1972 году, а другие математические программы Аланом Сатклиффом чуть позже; моя первая программа, имеющая много общего с нынешним VOCAB, была написана в 1969 или 1970 году, поэтому каждая новая программа использует весь этот опыт и использует множество реальных подпрограмм. Прийти в такую ​​сложную студию и снова начать программировать было бы очень сложно — на это ушло бы как минимум три года. Чтобы закончить хорошую программу, нужно очень много времени. Очень просто управлять одним механизмом, но это не то, что вас интересует, а смешивание его со всеми видами контроля. Даже в очень простой программе, наверное, на каждую сотню приходится ошибка — будь то аппаратное или программное обеспечение».

    Питер считает, что существует около года «переходного периода», когда люди приходят работать на постоянной основе в такую ​​студию, как его, «…а затем, когда они уходят, части этой вещи больше никогда не будут работать. Питера Исти уже нет, и я думаю, что когда банк цифровых фильтров выйдет из строя, он больше никогда не будет работать — так что это будет инвестиция в размере 40 000 фунтов стерлингов на ветер. Джим Лоусон, который был нашим программистом, ушел, не закончив очень хорошую работу, которую он делал, и это было похоже на то, что год усилий был полностью потерян. Я думаю, что эта проблема возникает с любой передовой технологией, и это настолько продвинуто в этой области, насколько это возможно».

    Пока что мы вкратце рассказали о сложном оборудовании студии, а также немного о философии, стоящей за ним, и о задаче его управления. Чтобы связать все воедино, я попросил Питера привести (довольно упрощенный) пример того, как оборудование и программы можно использовать на практике. Музыкальное произведение начинается со звука (например, брызги грязи), который был записан на пленку и теперь будет использоваться в качестве основного «входного» материала.

    Питер: «Я бы использовал VOCAB, нашу системную программу, я бы решил, использовать ли цифровой или аналоговый банк фильтров для ее анализа; затем я включал магнитофон, и компьютер поглощал всю эту информацию и сохранял ее на диске. Затем я мог бы воспроизвести это с диска, передав информацию DOB, и на выходе получилось бы что-то, конечно, не такое хорошее, как брызги грязи, но во многом с ними связанные, с правильными частотами и правильными частотами. своего рода изменения. Проще всего было бы воспроизвести его прямо назад, с одним фильтром, соответствующим одному осциллятору, и хорошо темперированной высотой звука или любой другой высотой звука, которую вы анализируете — это будет «значение по умолчанию» VOCAB, это, естественно, предполагает, что вы хотите генераторы настроены на хорошо темперированную высоту тона и 1: 1 с фильтрами. Вот тут-то и начнется самое интересное, потому что есть много помех, которые вы можете наложить; вы можете обрабатывать его только на пиках, или воспроизводить только каждое 50-е событие, или объединять его с шумом ветра, и все эти вещи вы делаете как числа. Вы можете разбить темп, добавив случайный элемент к тактовой частоте, или вы можете добавить элемент, полученный из набора чисел, которые вы ранее вставили… и так далее и тому подобное. Когда мы недавно работали над произведением с Бертвистлом, мы смешали хорал Баха и церковный хор друг с другом в цифровом виде: результат был экстраординарным, были элементы того и другого, и этот безумный орган выходил почти так, как если бы он произносил слова».

    Когда студия работает с композитором, Питер программирует и управляет компьютером, а Робин Вуд управляет магнитофонами и микшером, хотя в прошлом EMS доказала, что компьютерному языку MUSYS можно обучать композиторов, не имеющих предварительных знаний в области программирования. . Возможно, понятно, что большинство людей, работавших в студии, по-видимому, передали управление и принятие решений Питеру. «Важно, чтобы здесь работали люди, которые принимают ограничения, потому что очень часто люди думают: «Ага! Компьютер, все возможно» — но это возможно только в том случае, если работать на нем достаточно интересно. Люди, с которыми я работаю быстро, возлагают на вас большую ответственность. Бертвистл такой, как и Хенце, когда работал здесь. У них, вероятно, есть какое-то представление о том, с каким звуком они хотят работать, но очень слабое представление о том, каким будет окончательный звук, и тогда вы должны им угодить.

    Робин: ‘Гарри мог бы сказать: “Мне нужна аура – очень тонкая…”

    Питер: ‘…может быть, высокая – или низкая – я не знаю!’

    Робин: «Итак, Питер постукивает по чему-то, устанавливает другую таблицу функций и говорит: «Это где-то близко к этому?» Гарри может сказать «да», но с такой же вероятностью он скажет и «я не знаю». «Не используйте его, пока не убедитесь, что это тот звук, который им нужен».

    Однажды, однажды звук, который вы хотите, будет там, так же просто, как навести объектив камеры на сад цветов. Но он не появится по волшебству, потому что мы не знаем точно, что это за звук, пока не услышим его; наши описательные способности ограничены возможными способами, которые, как мы думаем, могут быть для интерпретации наших идей. Но если мы сможем максимально расширить эти возможности, тогда мы создадим основу, из которой мы сможем делать вдохновенный выбор интуитивно — например, решить, на какой цветок направить камеру, — и если структура (читай компьютерная программа ) достаточно хорош, то этот выбор будет творчески плодотворным.

    Питер: «Каждый всегда борется за идеальный способ интерактивного секвенирования, вы хотите иметь возможность секвенировать любой тип звука и взаимодействовать с этой секвенцией». Я уверен, что борьба пойдет по наклонной, если только больше людей осознают, что для лучшей современной музыки должны быть лучшие, более универсальные инструменты для игры, и что должен поддерживать очень, очень мало тех, кто исследует и разрабатывает средства их создания (музыки).

    Текущие владельцы авторских прав на этот контент могут отличаться от первоначально опубликованного уведомления об авторских правах.
    Подробнее об авторских правах…

    New York City County, New York (NY) Scanner Frequencies and Radio Frequency Reference

    NYPD
    Citywide

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Тег
    470. 6875 WIK936 100,0 PL Полиция Нью-Йорка CW 1 Городской 1 ФМ Юридическая рассылка
    482.6625 WIM487 100,0 PL NYPD SI CW 1 Статен-Айленд Весь город 1 ФМ Юридическая рассылка
    470.7125 WIK929 9 ринггитов0122 110,9 PL Полиция Нью-Йорка CW 2 Городской 2 ФМ Юридическая рассылка
    482.6375 WIM654 110,9 PL NYPD SI CW 2 Статен-Айленд Весь город 2 ФМ Юридическая рассылка
    470. 8625 WIF562 151.4 PL Полиция Нью-Йорка CW 3 Городской 3 ФМ Юридическая рассылка
    482.4375 WIM523 151.4 PL NYPD SI CW 3 Статен-Айленд Весь город 3 ФМ Юридическая рассылка
    470.8875 WIF560 123.0 PL Полиция Нью-Йорка CW 4 Городской 4 ФМ Юридическая рассылка
    470.8875 WIF560 EF0 НАК Полиция Нью-Йорка CW 4 P25 Городской 4 (P25) П25Е Юридическая рассылка
    470. 8375 WIF567 136,5 PL Полиция Нью-Йорка SOD Подразделение специальных операций ФМ Юридическая рассылка
    470.8125 WIF559 123.0 PL NYPD Traffic Отдел дорожного движения (дорожные подразделения) ФМ Юридическая рассылка
    482.4625 WIM527 123.0 PL NYPD SI Traffic Отдел дорожного движения Статен-Айленда (дорожные подразделения) ФМ Юридическая рассылка
    470.7375 WIF565 186.2 PL Департамент полиции Нью-Йорка CW Детектив Городской (Детектив 1) ФМ Закон Тактика
    470. 6375 WIF561 EF1 НАК VIP-сопровождение полиции Нью-Йорка VIP-сопровождение (Детектив 2) П25Е Закон Тактика
    470.6625 WQON439 167,9 PL Полиция Нью-Йорка ЦМТ Патрули Всемирного торгового центра ФМ Закон Тактика
    470.7875 WIK934 100,0 PL Полиция Нью-Йорка OCCB 1 Борьба с организованной преступностью Bur. 1 ФМ Закон Тактика
    471.0125 WIF569 EF3 НАК Полиция Нью-Йорка OCCB 2 Борьба с организованной преступностью Bur. 2 П25Е Закон Тактика
    471.1125 WIF536 110,9 PL NYPD CDCW Отдел связи, Служба флота ФМ Закон Тактика
    471.1375 WIF566 EF4 НАК Управление полиции Нью-Йорка Команда П25Е Закон Тактика
    470.7625 WIF563 EF2 НАК NYPD IAB ОВД П25Е Закон Тактика
    123.100 БМ КСК Авиация полиции Нью-Йорка Авиационная часть AM Самолет

    Tactical

    Frequency License Type Tone Alpha Tag Description Mode Tag
    485. 6125 WIM658 М 203,5 PL NYPD Tac A Тактический А – Патруль ФМ Закон Тактика
    485.4875 WIM511 М 225,7 PL Полиция Нью-Йорка Tac D Тактический Д – Патруль ФМ Закон Тактика
    485.4625 WIM527 М 233,6 PL Полиция Нью-Йорка Tac E Тактический E – Патруль ФМ Закон Тактика
    485.4375 WIM515 М 203,5 PL Полиция Нью-Йорка Tac F Tac F – Корпус / Стадион Янки / SRG FM Закон Тактика
    473.6875 WIK936 М 210. 7 ПЛ Полиция Нью-Йорка Tac G Tac G – Первичный SOD ФМ Закон Тактика
    473.7125 WIK929 М 218.1 PL Полиция Нью-Йорка Tac H Tac H – SOD вторичный ФМ Закон Тактика
    465.1125 WPBQ332 М 203,5 ПЛ Полиция Нью-Йорка Tac J Tac J – Наркотики ФМН Закон Тактика
    465.1875 WPBQ332 М 210.7 ПЛ NYPD Tac K Tac K – Наркотики ФМН Закон Тактика
    465.2375 WPBQ332 М 218.1 PL Полиция Нью-Йорка Tac L Tac L – Наркотики ФМН Закон Тактика
    465. 3125 WPBQ332 М 225,7 PL Полиция Нью-Йорка Tac M Tac M – Наркотики ФМН Закон Тактика
    465.4625 WPBQ332 М 233,6 PL NYPD Tac N Tac N – Наркотики ФМН Закон Тактика
    465.4875 WPBQ332 М 241,8 PL NYPD Tac O Tac O – Наркотики ФМН Закон Тактика
    460.1125 WPBQ332 М 203,5 PL NYPD Tac P Tac P – Наркотики ФМН Закон Тактика
    460.1875 WPBQ332 М 210.7 ПЛ Полиция Нью-Йорка Tac Q Тактический Q ФМН Закон Тактика
    460. 2375 WPBQ332 М 218.1 ТЛ Полиция Нью-Йорка Tac R Так Р ФМН Закон Тактика
    460.3125 WPBQ332 М 225,7 PL Полиция Нью-Йорка Tac S Так С ФМН Закон Тактика
    460.4625 WPBQ332 М 233,6 PL Полиция Нью-Йорка Tac T Так Т ФМН Закон Тактика
    460.4875 WPBQ332 М 241,8 PL Полиция Нью-Йорка Tac U Tac U – NYPD / FDNY Interop ФМН Закон Тактика
    485.5375 WIM507 М 233,6 PL Полиция Нью-Йорка Tac V Tac V – Служба связи/автопарка ФМ Закон Тактика
    458. 825 KSI296 М 225,7 PL NYPD Tac W Tac W — Детективы/HQ Security ФМН Закон Тактика

    Bronx

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    476. 5375 WIF571 123.0 PL Полиция Нью-Йорка BX 40/41 Участки 40, 41 ФМ Юридическая рассылка
    476.8375 WIF570 136,5 PL Полиция Нью-Йорка BX 42/44 Участки 42, 44 ФМ Юридическая рассылка
    476,9125 WIF543 151.4 PL Полиция Нью-Йорка BX 43/45 Участки 43, 45 ФМ Юридическая рассылка
    476.4875 WIF579 167,9 PL Полиция Нью-Йорка BX 46/48 Участки 46, 48 ФМ Юридическая рассылка
    476,9625 WIF545 186. 2 PL Полиция Нью-Йорка BX 47/49 Участки 47, 49 ФМ Юридическая рассылка
    476.6625 WIF544 100,0 PL Полиция Нью-Йорка BX 50/52 Участки 50, 52 ФМ Юридическая рассылка
    471.0375 WIK935 123.0 PL NYPD BX АТС Патруль Боро Бронкс ФМ Юридическая рассылка

    Brooklyn

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    476. 4625 WIF557 110,9 PL Полиция Нью-Йорка, БК 60/61 Участки 60, 61 ФМ Юридическая рассылка
    476.5125 WIF580 123.0 PL Полиция Нью-Йорка, БК 62/68 Участки 62, 68 ФМ Юридическая рассылка
    476,9375 WIF574 136,5 PL Полиция Нью-Йорка, БК 63/69 Участки 63, 69 ФМ Юридическая рассылка
    476,8625 WIF551 151.4 PL Полиция Нью-Йорка, БК 66/70 Участки 66, 70 ФМ Юридическая рассылка
    477. 0125 WIF581 167,9 PL NYPD BK 67/71 Участки 67, 71 ФМ Юридическая рассылка
    476.4125 WIF555 186,2 PL NYPD BK 72/76/78 Участки 72, 76, 78 ФМ Юридическая рассылка
    476,9875 WIF553 100,0 PL Полиция Нью-Йорка, БК 73/75 Участки 73, 75 ФМ Юридическая рассылка
    476.7375 WIF540 110,9 PL NYPD BK 77/79 Участки 77, 79 ФМ Юридическая рассылка
    476.7875 WIF554 123. 0 PL Полиция Нью-Йорка БК 81/83 Участки 81, 83 ФМ Юридическая рассылка
    476.7625 WIF556 136,5 PL Полиция Нью-Йорка БК 84/88 Участки 84,88 ФМ Юридическая рассылка
    476.6875 WIF546 151,4 PL Полиция Нью-Йорка, БК 90/94 Участки 90, 94 ФМ Юридическая рассылка
    470.9875 WIK933 136,5 PL Полиция Нью-Йорка БК ПББК Патруль Боро Бруклин ФМ Юридическая рассылка

    Manhattan

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Частота Лицензия Тип Тон Альфа-тег Описание Режим Тег
    476,5625 WIF549 100,0 PL Полиция Нью-Йорка Миннесота 1/5/7 Округи 1, 5, 7 ФМ Юридическая рассылка
    476. 4375 WIF575 110,9 PL Полиция Нью-Йорка 6/9 Участки 6, 9 ФМ Юридическая рассылка
    476.3375 WIF548 123.0 PL Полиция Нью-Йорка 10/13 Участки 10, 13 ФМ Юридическая рассылка
    476.5875 WIF542 136,5 PL Полиция Нью-Йорка MN 17/MTx Участковая МТС, 17, МТС ФМ Юридическая рассылка
    476.3875 WIF576 151.4 PL NYPD MN 19/23 Участки 19, 23 ФМ Юридическая рассылка
    476. 3125 WIF539 167,9 PL NYPD MN 20/24/CP Участок 20, ЦПК, 24 ФМ Юридическая рассылка
    476.6375 WIF537 186.2 PL Полиция Нью-Йорка, Миннесота, 25/28/32 Участки 25, 28, 32 ФМ Юридическая рассылка
    476.3625 WIF538 100,0 PL NYPD MN 26/30 Участки 26, 30 ФМ Юридическая рассылка
    476.8875 WIF541 110,9 PL Полиция Нью-Йорка 33/34 Участки 33, 34 ФМ Юридическая рассылка
    471. 0625 WIF568 110,9 PL NYPD MN PBMN Патруль Боро Манхэттен ФМ Юридическая рассылка

    Queens

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    477. 1375 WIF552 167,9 PL Полиция Нью-Йорка QN 100/101 Участки 100, 101 FM Юридическая рассылка
    477.0875 WIF550 186.2 PL Полиция Нью-Йорка QN 102/106 Участки 102, 106 ФМ Юридическая рассылка
    477.0375 WIF558 100,0 PL Полиция Нью-Йорка QN 103/107 Участки 103, 107 ФМ Юридическая рассылка
    477.1125 WIF572 110,9 PL Полиция Нью-Йорка QN 105/113 Участки 105, 113 ФМ Юридическая рассылка
    476. 7125 WIF578 123.0 PL Полиция Нью-Йорка QN 104/112 Участки 104, 112 ФМ Юридическая рассылка
    476.6125 WIF577 136,5 PL Полиция Нью-Йорка QN 108/114 Участки 108, 114 ФМ Юридическая рассылка
    477.0625 WIF547 151.4 PL Полиция Нью-Йорка QN 109/111 Участки 109, 111 ФМ Юридическая рассылка
    476,8125 WIF573 167,9 PL Полиция Нью-Йорка QN 110/115 Участки 110, 115 ФМ Юридическая рассылка
    470. 9375 WIK932 167,9 PL NYPD QN PBQN Патрульный Боро Квинс ФМ Юридическая рассылка

    Staten Island

    ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    482. 8875 WIM576 186,2 ПЛ Полиция Нью-Йорка SI 120/121 Участки 120, 121 ФМ Юридическая рассылка
    482.5875 WIM660 186.2 PL Полиция Нью-Йорка SI 122/123 Участки 122, 123 ФМ Юридическая рассылка
    482.4125 WIM519 100,0 PL NYPD SI PBSI Патруль Боро Статен-Айленд ФМ Юридическая рассылка

    Parking Enforcement

    ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    471. 1625 KWV660 БМ 151.4 PL Парковка CW Пересечение Ctrl/Tfc Intell/Nighthawks ФМ Юридическая рассылка
    472.6125 KWV660 БМ 151.4 PL Парковка MN/SI Манхэттен/С.И. Призыв в правоохранительные органы ФМ Юридическая рассылка
    453.250 KWV660 БМ 151.4 PL Парковка BX Бронкс вызывает правоохранительные органы ФМН Юридическая рассылка
    471.2125 KWV660 БМ 151,4 PL Парковка БК Бруклин вызывает правоохранительные органы ФМ Юридическая рассылка
    471. 1875 KWV660 БМ 151.4 PL Парковка QN Квинс вызывает правоохранительные органы ФМ Юридическая рассылка
    453.825 KSI296 151.4 PL Парковка 3А Правоприменение 3A ФМН Юридическая рассылка
    453.950 KQP434 151.4 PL Парковка 3B Правоприменение 3B ФМН Юридическая рассылка
    458,950 KQP434 М 203,5 PL Парковочный такс Районный Такс ФМН Закон Тактика

    Бюро транзитных перевозок

    ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    471. 0875 WIH585 025 ДПЛ Транзитный отдел 1 Дивизион 1 – Южный Манхэттен ФМ Юридическая рассылка
    482.8625 WIM584 047 ДПЛ Транзитный отдел 2 Дивизион 2 – Северный Манхэттен/Бронкс ФМ Юридическая рассылка
    470.9125 WIK930 032 ДПЛ Транзитный отдел 3 Дивизион 3 – Квинс/Бруклин Восток ФМ Юридическая рассылка
    470.9625 WIK928 047 ДПЛ Транзитный отдел 4 Дивизион 4 – Западный и Южный Бруклин FM Юридическая рассылка

    School Safety Division

    ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    471. 4125 KWF680 141.3 PL Твердотельный накопитель 1 CW Городской ФМ Юридическая рассылка
    471.8125 КУЭ800 91,5 PL Твердотельный накопитель 2 CW Городской ФМ Юридическая рассылка
    458.1125 М 71,9 PL Твердотельный накопитель Tac 1A Тактический 1А ФМН Закон Тактика
    458.1125 М 79,7 PL Твердотельный накопитель Tac 1B Тактический 1B ФМН Закон Тактика
    458.1125 М 203,5 PL Твердотельный накопитель Tac 1C Тактическая 1С ФМН Закон Тактика
    458. 1625 М 71,9 PL Твердотельный накопитель Tac 2A Тактический 2А ФМН Закон Тактика
    458.1625 М 79,7 PL Твердотельный накопитель Tac 2B Тактический 2B ФМН Закон Тактика
    458.1625 М 203,5 PL Твердотельный накопитель Tac 2C Тактический 2С ФМН Закон Тактика

    FDNY
    Диспетчерская

    Диспетчерские частоты FDNY не являются ретрансляторами в традиционном смысле, вместо этого это полнодуплексная система с голосовыми приемниками и микшером. Принятый звук с мобильных/портативных устройств вводится в звук, передаваемый базовой станцией, когда микшер включен. Диспетчер может включать и выключать микшер, и обычно вы не услышите первоначальный звонок с мобильных/портативных телефонов, пока микшер не будет включен. Если вы хотите услышать «сообщения об отключении микшера», вам нужно следить за мобильными частотами и находиться достаточно близко к сцене, чтобы их уловить.

    Frequency License Type Tone Alpha Tag Description Mode Tag
    482. 00625 WQFh339 Б 131,8 PL FDNY BX Отправка Бронкс Отправка ФМН Пожарная служба
    485.00625 WQFh339 М FDNY BX Мобильные телефоны Бронкс Мобильные телефоны ФМН Пожарная служба
    482.01875 WQFh339 Б 136,5 PL FDNY BK Отправка Бруклин Диспетчер ФМН Пожарная служба
    485.01875 WQFh339 М FDNY BK Мобильные телефоны Бруклин Мобайлс ФМН Пожарная служба
    482.10625 WQFh338 Б 146. 2 PL FDNY MN Отправка Манхэттен Диспетчер ФМН Пожарная служба
    485.10625 WQFh339 М FDNY MN Мобильные телефоны Манхэттен Мобайлс ФМН Пожарная служба
    482.03125 WQFh339 Б 141.3 PL FDNY QN Отправка Отправка в Квинс ФМН Пожарная служба
    485.03125 WQFh339 М FDNY QN Мобильные телефоны Квинс Мобилс ФМН Пожарная служба
    482.04375 WQFh338 Б 151.4 PL FDNY SI Отправка Диспетчерская служба Статен-Айленда ФМН Пожарная служба
    485. 04375 WQFh339 М FDNY SI Мобильные телефоны Мобильные телефоны Статен-Айленда ФМН Пожарная служба
    482.23125 WQFh338 Б 131,8 PL FDNY CW1 Отправка Городской 1 Диспетчерский ФМН Пожарная служба
    485.23125 WQFh339 М FDNY CW1 Мобильные телефоны Городской 1 Мобильный ФМН Пожарная служба
    483.38125 WQFh338 Б 167,9 PL FDNY CW2 Отправка Городская 2 Диспетчерская ФМН Пожарная служба
    486.38125 WQFh339 М FDNY CW2 Мобильные телефоны Городской 2 мобильных ФМН Пожарная служба

    Пожарная площадка

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    FDNY has talkgroups on this system

    ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Описание Режим Тег
    486. 1125 WQHX483 М КСК FDNY FG Tac 1 ТАС 1 ФМН Fire-Tac
    485.1875 WQHX483 М КСК FDNY FG Команда 1 Командная строка 1 — Команда 1 ФМН Fire-Tac
    486.2625 WQHX483 М КСК FDNY FG Tac 2 ТАС 2 ФМН Fire-Tac
    487.2625 WQHX483 М КСК FDNY FG HT 4 HT4 – Пожарная площадка ФМН Fire-Tac
    487.1375 WQHX483 М КСК FDNY FG HT 5 HT5 – Пожарная площадка ФМН Fire-Tac
    485. 2625 WQHX483 М КСК FDNY FG HT 6 HT6 – Пожарная площадка ФМН Fire-Tac
    486.1375 WQHX483 М КСК FDNY FG HT 7 HT7 – Пожарная площадка ФМН Fire-Tac
    485.0625 WQHX483 М КСК FDNY FG HT 8 HT8 – Пожарная площадка ФМН Fire-Tac
    486.01875 WPPU560 М ФДНИ ФГ НТ 9 HT9 – Пожарная площадка Р25 Fire-Tac
    483.0125 WQHX483 173,8 PL FDNY Hi-Rise Rpt Высотный повторитель внутри здания ФМН Fire-Tac
    484. 7625 WQHX483 173,8 PL FDNY BattChf Rpt Ретранслятор командира батальона ФМН Fire-Tac
    460,575 WQAZ844 127.3 PL FDNY Метро Rpt1 Повторитель метро 1 ФМН Fire-Tac
    460,625 WQAZ844 91,5 PL FDNY Метро Rpt2 Повторитель метро 2 ФМН Fire-Tac
    486.7375 WQHX483 М КСК FDNY Аварийная служба Аварийный ФМН Fire-Tac
    153.830 WPFS461 М ФДНИ ВРС Автомобильная ретрансляционная система ФМН Fire-Tac

    EMS

    ринггитов ринггитов ринггитов
    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    FDNY EMS имеет разговорные группы12 7 в этой системе0205

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    478. 0125 WIF518 Б 85,4 PL Метро скорой помощи Метро скорой помощи ФМН EMS-Tac
    483.20625 WQFh339 167,9 PL EMS BX N Дисплей Северная Бронкс Диспетчерская ФМН Отправка EMS
    482.76875 WQFh339 173,8 PL Диспетчер EMS BX S Южное отделение Бронкса ФМН Отправка EMS
    482.50625 WQFh339 186.2 PL EMS BK C Disp Центральный диспетчерский пункт Бруклина ФМН Отправка скорой помощи
    483. 28125 WQFh339 173,8 PL EMS BK N Disp Бруклин Норт Диспетчер ФМН Отправка EMS
    483.29375 WQFh339 192,8 PL Диспетчер EMS BK S Южное отделение Бруклина ФМН Отправка EMS
    482,98125 WQFh338 156,7 PL Диспетчер EMS MN C Центральный диспетчерский пункт Манхэттена ФМН Отправка EMS
    482.75625 WQFh338 151.4 PL EMS MN N Дисплей Северный Манхэттен Диспетчерская ФМН Отправка EMS
    483. 21875 WQFh338 162.2 PL Диспетчер EMS MN S Южный Манхэттен Диспетчерская ФМН Отправка EMS
    483.03125 WQFh339 141.3 PL Диспетчер EMS QN E Квинс Восточная диспетчерская ФМН Отправка EMS
    482.51875 WQFh339 146.2 PL EMS QN W Дисплей Квинс Вест Диспетчер ФМН Отправка EMS
    482.24375 WQFh339 136,5 PL Диспетчер EMS SI Диспетчерская служба Статен-Айленда ФМН Отправка EMS
    482. 16875 WQFh338 156,7 PL EMS CW 1 Дисплей Городской 1 Диспетчерский ФМН Отправка EMS
    482.21875 WQFh338 162.2 PL Диспетчер EMS CW 2 Городская 2 Диспетчерская ФМН Отправка EMS
    482.98125 WQFh339 М 167,9 PL EMS BX N Tac Бронкс Северный Тактический ФМН EMS-Tac
    483.21875 WQFh339 М 167,9 PL EMS BX S Tac Бронкс Южный Тактический ФМН EMS-Tac
    482,51875 WQFh339 М 167,9 PL EMS BK C Tac Бруклин Центральный тактический ФМН EMS-Tac
    483. 20625 WQFh339 М 167,9 PL EMS BK N Tac Бруклин Норт Тактик ФМН EMS-Tac
    482.76875 WQFh339 М 167,9 PL EMS BK S Tac Бруклин Южный Тактический ФМН EMS-Tac
    483.28125 WQFh339 М 167,9 PL EMS MN C Tac Манхэттен Центральный Тактический ФМН EMS-Tac
    483.03125 WQFh339 М 167,9 PL EMS МН Н Так Северный Манхэттен Тактический ФМН EMS-Tac
    483.29375 WQFh339 М 167,9 PL EMS MN S Tac Южный Манхэттен Тактический ФМН EMS-Tac
    482. 75625 WQFh339 М 167,9 PL Скорая помощь QN E Tac Квинс Ист Тактический ФМН EMS-Tac
    482.50625 WQFh339 М 167,9 PL EMS QN W Tac Квинс-Уэст Тактический ФМН EMS-Tac
    482.76875 WQFh339 М 167,9 PL Скорая помощь SI Tac Статен-Айленд Тактический ФМН EMS-Tac
    482.50625 WQFh339 М 85,4 PL EMS CW Tac 1 общегородской тактический 1 ФМН EMS-Tac
    487,4875 WQHX483 М 85,4 PL EMS CFR Tac EMS CFR Тактический ФМН EMS-Tac

    Other Fire/EMS
    EMS

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    461. 500 WQCI921 226 ДПЛ Бэйсайд EMS Волонтерская скорая помощь Бэйсайд ФМН Отправка EMS
    155.355 WPLW539 506 ДПЛ Центральный модуль ЦПМУ Медицинское отделение Центрального парка – Главная ФМН Отправка EMS
    461.500 WQCI921 723 ДПЛ Дугластаун EMS Общественная скорая помощь Дугластауна ФМН Отправка EMS
    471.725 WPMB372 БМ СС 10
    ТГ *
    СЛ *
    1-й ответчик EMS Скорая помощь первого реагирования ПМР Отправка EMS
    477. 8125 WIJ591 БМ СС 1
    ТГ *
    СЛ *
    1-й ответчик EMS Скорая помощь первого реагирования ПМР Отправка скорой помощи
    461.500 WQCI921 БМ 125 ДПЛ Промывка EMS Промывка волонтерской машины скорой помощи ФМН Отправка EMS
    462.950 WNBT230 151.4 PL Глен Оукс EMS Волонтерская машина скорой помощи Глен Оукс ФМН Отправка EMS
    461,925 WPUI822 023 ДПЛ Нью-йоркская служба скорой помощи Пресвитерианская служба скорой помощи Нью-Йорка ФМН Отправка EMS
    452. 800 WQOS955 88,5 PL Северный берег EMS Спасательный отряд Северного берега ФМН Отправка EMS
    155.280 WRL477 БМ 110,9 PL Троггс Шея EMS Волонтерская скорая помощь Throggs Neck ФМН Отправка EMS
    463.3875 WQES599 107.2 PL ВХРУ Север Волонтерская кардиологическая скорая помощь (Статен-Айленд) – Север ФМН Отправка EMS
    451.300 WQES599 127.3 PL ВХРУ Юг Волонтерская кардиологическая скорая помощь (Статен-Айленд) – Юг ФМН Отправка скорой помощи
    463. 3875 WQES599 М 156,7 PL ВХРУ Так Волонтерская кардиологическая скорая помощь (Статен-Айленд) – Tac ФМН EMS-Tac
    461.500 WQCI921 БМ 306 ДПЛ Уайтстоун EMS Волонтерская машина скорой помощи Уайтстоуна ФМН Отправка EMS

    Хацола

    ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    160. 280 KFM561 БМ 167,9 PL Хацола EMS Отправка службы экстренной помощи Hatzolah (одновременная передача) ФМН Отправка EMS
    152.450 WRBX544 167,9PL Hatzolah EMS SI Hatzolah EMS Статен-Айленд ФМН Отправка EMS
    160.200 WNKK898 БМ 167,9 PL Hatzolah EMS Ch3 Hatzolah EMS Ch 2 (Alt Dispatch) ФМН EMS-Tac
    153.710 WROS841 167,9 PL Hatzolah BoroPrk Городской парк Хацола ФМН EMS-Tac
    152. 8775 WQJJ612 413 ДПЛ Hatzolah EMS QN Помощь Квинс Хацола ФМН EMS-Tac

    .0116
    464.2125 WQKK660 118,8 PL РИСАР Поисково-спасательная гл. 1 ФМН Отправка EMS
    464.2125 WQKK660 74.4 ПЛ РИ PS 1 Disp Общественная безопасность Гл. 1 Отправка ФМН Безопасность
    464.150 WQJV687 167,9 PL РИ ПС 2 Общественная безопасность Гл. 2 ФМН Безопасность

    Volunteer Fire Departments

    ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    460. 275 KJN880 192,8 PL BCVFD Отправка Ширококанальная FD-рассылка ФМН Пожарная служба
    463.18125 М 192,8 PL БКВФД ФГ Широкий канал FD Fireground ФМН Fire-Tac
    154.220 WQRU862 БМ 627 ДПЛ Эджуотер ПК FD Эджуотер Парк FD ФМН Пожарная служба
    460.3875 КНАА929 123.0 PL GBVFD Disp/FG Gerrittsen Beach FD Dispatch/Fireground ФМН Пожарная служба
    47.500 КЛГ642 БМ 192,8 PL Отправка RPFD Рокавей-Пойнт FD Dispatch ФМ Пожарная служба
    460. 5625 КЛГ642 БМ 192.8 ПЛ Отправка RPFD Рокавей-Пойнт FD Dispatch ФМН Пожарная служба
    465.5625 КЛГ642 М 192,8 PL РПФД ФГ Пожарная площадка Рокавей-Пойнт ФМН Fire-Tac
    453.8375 WQXJ817 136,5 PL WHBVFD Отправка W Гамильтон-Бич FD Dispatch ФМН Пожарная служба
    453,7375 М 91,5 PL ВХБВФД ФГ W Гамильтон-Бич Пожарная зона ФМН Fire-Tac

    Interoperability
    NY Metropolitan Advisory Committee

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Тег
    482. 6875 WIM483 110,9 PL NYMAC 1 NYMAC 1 ФМ Взаимодействие
    482.7125 WIM479 123.0 PL NYMAC 2 NYMAC 2 ФМ Взаимодействие
    482.8125 WIM676 167,9 PL NYMAC 3 NYMAC 3 ФМ Взаимодействие
    482.7375 WIM475 136,5 PL NYMAC 4 NYMAC 4 ФМ Взаимодействие
    482.7875 WIM471 151.4 PL NYMAC 5 NYMAC 5 ФМ Взаимодействие
    482. 8375 WIM580 186,2 PL NYMAC 6 NYMAC 6 ФМ Взаимодействие

    Services
    Sheriff’s Office

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Sheriff’s Office operates on this system

    Emergency Management

    NYC Интероперабельная коммуникационная сеть (NYCICN)
    Project 25 Phase II
    Управление чрезвычайными ситуациями работает в этой системе

    Администрация для детей. эта система

    Департамент по делам пожилых людей

    NYC Interoperable Communications Network (NYCICN)
    Проект 25 Фаза II
    Департамент для старения работает в этой системе

    Dept of Buildings

    NYC. в этой системе

    Департамент бизнес-услуг

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Департамент бизнес -услуг работает в этой системе

    Dept of City City Admin Services

    . Addintable Advintembers Advintement 10101010111101010101010 2 101010101010101010 2 9011. система
    NYC II 9124 70111. Addintable Addintement

    Департамент исправительных учреждений

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Corrections has talkgroups on this system

    ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    453. 750 123.0 PL DOC Бронкс Учреждения Бронкса – Комплекс содержания под стражей и суды Бронкса ФМН Исправления
    460.0125 WNYF842 М 114,8 PL DOC Бронкс Услуги в Бронксе – Центр Вернона К. Бейна (VCBC) ФМН Исправления
    460.0125 WNYF842 047 ДПЛ DOC Брклин Бруклинский следственный изолятор и суды ФМН Исправления
    471.2625 KWV665 114,8 PL DOC Городской Общегородской и транспортный ФМ Исправления
    453. 750 162.2 PL DOC Manhtn Учреждения Манхэттена – тюремное отделение больницы Бельвью ФМН Исправления
    453.100 156,7 PL DOC Manhtn Манхэттенские объекты – мужские корты ФМН Исправления
    453.4125 023 ДПЛ DOC Manhtn Учреждения Манхэттена – Манхэттенский следственный изолятор ФМН Исправления
    453.100 127.3 PL DOC Квинс Учреждения Квинса – Тюремное отделение больницы Элмхерст ФМН Исправления
    453. 750 KJV301 127.3 PL DOC Квинс Учреждения Квинса – Комплекс содержания под стражей и суды Квинса ФМН Исправления
    458.5125 КД31197 М 054 ДПЛ DOC Райкерс Автобус Rikers (на острове) ФМН Исправления
    482.0375 WQHX483 М 023 ДПЛ DOC Райкерс Rikers ESU (на острове) ФМ Исправления
    460.2625 072 ДПЛ DOC Райкерс Услуги Rikers – Центр Анны М. Косс (C-95) ФМН Исправления
    453.5125 КД31197 М 047 ДПЛ DOC Райкерс Услуги Rikers – Центр Эрика М. Тейлора (C-76) ФМН Исправления
    460.2375 WPKY646 М 072 ДПЛ DOC Райкерс Учреждения Райкерс – Центр содержания под стражей Джорджа Мотчана (C-73) ФМН Исправления
    484. WQOJ552 331 ДПЛ DOC Райкерс Услуги Rikers – Центр Джорджа Р. Вьерно ФМ Исправления
    453.3625 WPKY646 М 026 ДПЛ DOC Райкерс Учреждения Райкерс – Командование Северного лазарета ФМН Исправления
    453.5375 WPWT925 023 ДПЛ DOC Райкерс Учреждения Райкерс – Исправительный центр Отис Бантум ФМН Исправления
    453. 1625 WQHR374 206,5 PL DOC Райкерс Объекты Райкерс – Комплекс Роберта Н. Даворена (C-74) ФМН Исправления
    453.4125 WPKY646 031 ДПЛ DOC Райкерс Услуги Rikers – Центр Роуз М. Сингер ФМН Исправления
    453.3125 WPKY646 М 072 ДПЛ DOC Райкерс Объекты Райкерс – Западный объект ФМН Исправления
    460.0375 WNYI446 047 ДПЛ DOC Райкерс Райкерс СОД/Безопасность (на острове) ФМН Исправления
    460. 3625 WPKY646 М 114,8 PL ДОК ТСО 1 Тактические поисковые операции (TSO 1) ФМН Исправления
    460.1875 WPBQ332 М 072 ДПЛ ДОК ТСО 2 Тактические поисковые операции (TSO 2) ФМН Исправления

    Департамент проектирования и строительства

    Интероперабельная коммуникационная сеть Нью-Йорка (NYCICN)
    Project 25 Phase II
    Департамент проектирования и строительства работает в этой системе

    Dept of Education

    Сеть взаимодействия NYC (NYCICN)
    Проект 25 Фаза II
    DEPT Образования. NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    В этой системе работает Департамент охраны окружающей среды
    OneVoice Network
    DMR Motorola Connect Plus (TRBO)
    Dept of Environmental Protection operates on this system

    Dept of Health and Mental Hygiene

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Этап II
    Департамент здравоохранения и психической гигиены работает в этой системе

    Департамент помощи бездомным

    ринггитов ринггитов ринггитов
    NYC взаимодействующая сеть связи (NYCICN)
    Проект 25 Фаза II
    Департамент бездомных услуг. Описание Режим Тег
    453.200 KNBA923 107.2 PL Бездомный ул. Служба помощи бездомным (MnN/Bklyn) ФМН Общественные работы
    453.300 КНБА923 Бездомный Srv Услуги для бездомных (MnS/Bx) ФМН Общественные работы
    453.350 КНБА923 Бездомный Srv Услуги для бездомных (Qns/SI) ФМН Общественные работы

    Департамент исследований

    NYC Включенные коммуникационные сети (NYCICN)
    Проект 25 Фаза II
    Департамент. Interoperable Communications Network (NYCICN)
    Project 25 Этап II
    Парки и зоны отдыха работают в этой системе

    Департамент санитарии

    NYC Включенная сеть связи (NYCICN)
    Проект 25 Фаза II
    Санитария. Фаза II Департамент транспорта работает в этой системе

    Корпорация экономического развития

    NYC взаимодействующая сеть связи (NYCICN)
    Проект 25 Фаза II
    Корпорация экономического развития работает в этой системе

    Newge и Hospitals Corp

    NYCLESS

    NYC. II HHC имеет разговорные группы в этой системе

    21 WNBS221 ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов ринггитов
    Частота Лицензия Тип Тон Альфа-тег Описание Режим Тег
    463. 000
    167,9 PL МЕД 1 МЕД 1 ФМН Больница
    463.025 ВНБС209 167,9 PL МЕД 2 МЕД 2 ФМН Больница
    463.050 WNBS209 167,9 PL МЕД 3 МЕД 3 ФМН Больница
    463.075 ВНБС209 167,9 PL МЕД 4 МЕД 4 ФМН Больница
    463.100 ВНБС209 167,9 PL МЕД 5 МЕД 5 ФМН Больница
    463. 125 WNBS209 167,9 PL МЕД 6 МЕД 6 ФМН Больница
    463.150 ВНБС209 167,9 PL МЕД 7 МЕД 7 ФМН Больница
    463,175 ВНБС209 167,9 PL МЕД 8 МЕД 8 ФМН Больница
    462.950 ВНБС209 167,9 PL МЕД 9 МЕД 9 ФМН Больница
    462,975 ВНБС209 167,9 PL МЕД 10 МЕД 10 ФМН Больница
    463. 200 WQTE909 БМ Бх Больница Муниципальная больница Бронкса ФМН Общественные работы
    463.225 КТП507 Б BirdColerHsp Больница Берда С. Колера ФМН Общественные работы
    463.225 KNFS392 Б Гарлем Хосп Больница Гарлема ФМН Общественные работы
    463.225 WQHT879 Б Бельвю Хосп Больница Белвью ФМН Общественные работы
    463.225 WNUR820 503 ДПЛ Линкольн Хосп PD Полиция больницы Линкольна ФМН Юридическая рассылка

    Жилищное управление

    Интероперабельная коммуникационная сеть Нью-Йорка (NYCICN)
    Проект 25, фаза II
    Жилищное управление работает в этой системе

    Housing Preservation and Development

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Housing Preservation and Development operates on this system

    Human Resources Administration

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Управление кадров работает в этой системе

    Офис главного медицинского экспертиза

    НИК ВОПРОСАННАЯ СЕТИ (NYCICN)
    Проект 25 Фаза II
    Офис Главного медицинского экзамена

    NYC Interoperable Communications Network (NYCICN)
    Project 25 Phase II
    Taxi and Limousine Commission работает в этой системе

    Transit Authority

    ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    156. 105 KRB407 М 67,0 PL Сигналы Отдел связи ФМН Транспорт
    160,845 М 127.3 PL Двор Двор ФМН Транспорт
    161.190 WNGX516 БМ 127.3 PL ИРТ Метро ИРТ Метро ФМН Транспорт
    161.505 КТА927 БМ 127.3 PL Метро БМТ Метро БМТ ФМН Транспорт
    161.565 КТА927 БМ 127.3 PL Метро IND Метро IND ФМН Транспорт
    470. 3875 КГК700 Силовая секция Силовая часть ФМН Транспорт
    470.4375 141.3 PL СИ Железная дорога Железная дорога Статен-Айленда ФМН Транспорт
    470.4875 WPVS838 123.0 PL МОУ Обслуживание пути ФМН Транспорт

    Other Services

    ринггитов ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    153,920 WXP373 Зоопарк CP Зоопарк Центрального парка ФМН Общественные работы
    156,625 БМ КСК Паром Нью-Йорка Нью-Йоркский паром ФМ Транспорт
    156. 950 KEJ237 КСК СИ Переправа Паром Статен-Айленда ФМ Транспорт
    458,8625 WQLE877 М 662 ДПЛ Городской совет Сержант городского совета (мэрия) ФМН Общественные работы
    478.0375 ВПКК782 103,5 PL Безопасность ОТБ Безопасность ставок вне трека ФМ Безопасность

    New York State
    Office of Mental Health

    ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    155. 070 KVh387 БМ Южный БЧ Псих Психиатрическая больница Южного пляжа ФМН Общественные работы
    156,135 WPAU882 Институт БР Институт фундаментальных исследований ФМН Общественные работы
    159.000 WPZK416 М СИ Центр разработки Центр развития Статен-Айленда ФМН Общественные работы

    Единая судебная система

    Метро-25/МТА МРРС
    Проект 25 II этап
    NYS Court Security operates on this system in NYC

    Frequency License Type Tone Alpha Tag Description Mode Tag
    153,965 М CrimnlCrtNYC Уголовный суд ФМН Закон Тактика
    154. 010 М SuprmCrtNYC Верховный суд — тревожная кнопка Голосовой сигнал тревоги ФМН Закон Тактика
    154,785 М SuprmCrtNYC Верховный суд – судебные приставы судов низшей инстанции ФМН Закон Тактика
    154.870 М SuprmCrtNYC Верховный суд – судебные приставы Верховного суда ФМН Закон Тактика

    Education
    Barnard College

    ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    464. 925 WQIX626 155 ДПЛ Барнард Срти Безопасность ФМН Безопасность

    Городской университет Нью -Йорка

    97
    Сеть взаимодействия NYC
    Проект 25 Фаза II
    CUNY имеет TG на этой системе CUNY. Лицензия Тип Тон Альфа-тег Описание Режим Тег
    464,425 KWW250 Б КУНИКоролев CUNY – Кампус Куинса ФМН Школы

    Columbia University

    ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    463. 700 БМ 205 ДПЛ CU Mv Sec Служба безопасности Манхэттенвилля ФМН Безопасность
    452,225 WQLX950 CC 5
    TG 70000
    SL 2
    ТС МЗ ПС Служба общественной безопасности Морнингсайд-Хайтс ПМР Безопасность

    Университет Фордхэм

    ринггитов
    Частота Лицензия Тип Тон Альфа-тег Описание Режим Тег
    464. 025 WPTV311 CC 10
    TG 1000
    SL 1
    Фордхэм Секунда Безопасность ПМР Безопасность

    Нью-Йоркский университет

    1269 Описание ринггитов
    SL 1
    Частота Лицензия Тип Тон Альфа-тег Режим Тег
    462. 375 WNNG369 CC 3
    TG 16
    NYU Sec Безопасность ПМР Безопасность
    464.200 WQVQ656 БМ 271 ДПЛ NYU SecPatrl Патрули безопасности ФМН Безопасность

    St. John’s University

    ринггитов ринггитов
    Frequency License Type Tone Alpha Tag Description Mode Tag
    463. 7125 WQJC219 СС 1
    ТГ 1
    СЛ *
    СЖУ Безопасность Безопасность ПМР Безопасность
    452.8625 WQJC219 СС 12
    ТГ 1
    СЛ *
    SJU Обслуживание ИТ и обслуживание ПМР Бизнес

    Stuyvesant High School

    Frequency License Type Tone Alpha Tag Description Mode Tag
    464. 500 М 67,0 PL SHS Тех 1 Технологический факультет Гл. 1 ФМН Школы
    465.500 М 77,0 PL СВС Тех 2 Технологический факультет Гл. 2 ФМН Школы
    464.500 М 88,5 PL SHS Тех 3 Технологический факультет Гл. 3 ФМН Школы
    464.500 М 179,9 PL СВС Тех 4 Технологический факультет Гл. 4 ФМН Школы
    464.500 М КСК SHS Тех 5 Технологический факультет Гл. 5 ФМН Школы
    464.550 М 67,0 PL SHS Тех 6 Технологический факультет Гл. 6 ФМН Школы
    464.550 М 82,5 PL SHS Тех 7 Технологический факультет Гл. 7 ФМН Школы
    464.550 М 94,8 PL SHS Тех 8 Технологический факультет Гл. 8 ФМН Школы
    464.550 М 179,9 PL СВС Тех 9 Технологический факультет Гл. 9 ФМН Школы
    464.550 М КСК SHS Тех 10 Технологический факультет Гл.

    Оставить комментарий
