В чем заключается эффект Доплера?
Эффект Доплера или доплеровский сдвиг возникает при движении наблюдателя относительно источника излучения (или наоборот) и заключается в изменении длины волны или частоты сигнала. Это явление, обнаруженное австрийским физиком Кристианом Доплером в 1803 году, может проявляться по-разному. Классическим примером данного эффекта является слышимое изменение высоты звука от проезжающей мимо машины скорой помощи. Программное обеспечение COMSOL Multiphysics® позволяет эффективно моделировать эффект Доплера в акустических системах и приложениях.
Первоначальная версия статьи была написана Александрой Фоули (Alexandra Foley) и опубликована 15 июля 2013 года. По сравнению с оригиналом данная заметка была значительно переработана, в неё были добавлены новые материалы и анимации на основе обновлённой версии демонстрационной модели, созданной в нашем пакете.
Суть эффекта Доплера

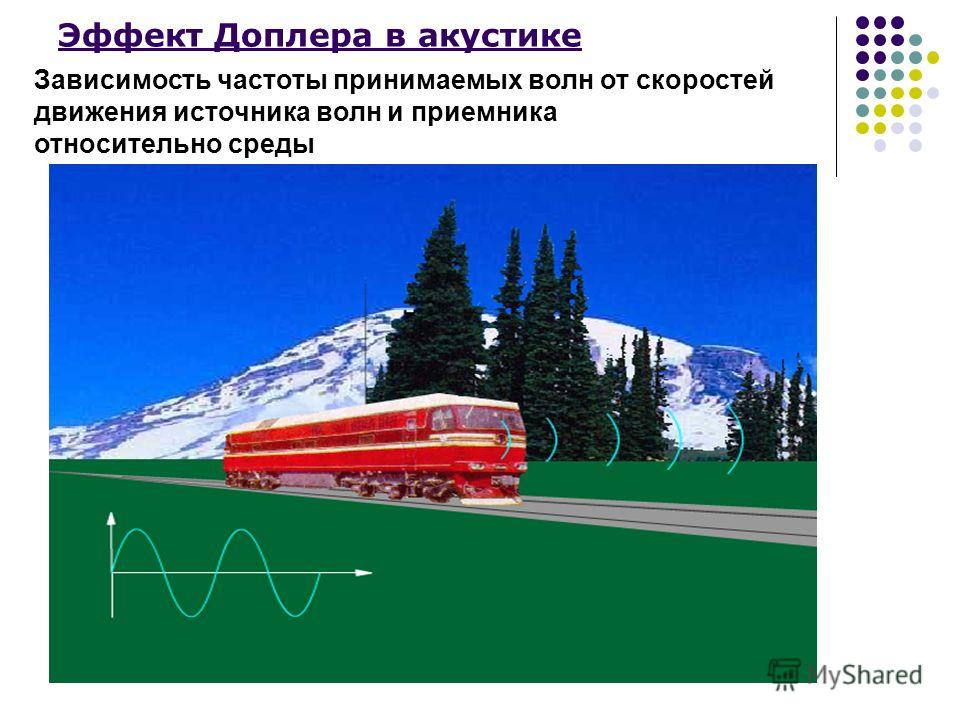

Мы часто сталкиваемся с эффектом Доплера, улавливая изменение высоты тона звука вследствие движения источника звука относительно неподвижного наблюдателя или, наоборот, при движении приемника относительно неподвижного излучателя.
Звуковые волны, распространяющиеся от неподвижного источника звука в однородном потоке флюида. Данная постановка аналогична случаю, когда источник движется с постоянной скоростью.
При движении источника, звук, который мы слышим, изменяется. Вернёмся к примеру с машиной скорой помощи. Когда она проезжает мимо, сирена звучит иначе, чем если бы мы стояли непосредственно рядом с ней все время. Высота звука, создаваемого сиреной машины скорой помощи, изменяется, когда она приближается, проезжает прямо мимо нас и уезжает.
В процессе приближения машины каждая последующая звуковая волна излучается с более близкого расстояния, чем предыдущая. Из-за этого изменения положения для каждой последующей волны уменьшается время, за которое она доходит до нас. Следовательно, уменьшается расстояние между гребнями волны (длина волны), а значит частота волны увеличивается и звук воспринимается, как более высокий.
Это работает и в противоположном направлении. Когда источник звука удаляется, волны идут до нас всё дольше и дольше. Длина волны увеличивается, воспринимаемая частота уменьшается, высота звука понижается. Аналогичный эффект будет наблюдаться, если мы сами будет проезжать мимо припаркованной машины скорой помощи. В этом случае наблюдатель, то есть мы, движется к источнику. Каждая последующая звуковая волна всё быстрей доходит до нас по мере приближения.
Визуализация ещё одного примера эффекта Доплера
Другим наглядным примером эффекта Доплера является распространение волн на поверхности водоема. К примеру, жук лежит на поверхности лужи. Когда жук неподвижен, он все равно двигает конечностями, чтобы оставаться на плаву. Эти возмущения флюида распространяются по направлению от жука на поверхности воды в виде сферических волн.
Если жук начинает плыть, то это влияет на поток воды вокруг него. Пики волн следуют ближе друг к другу, когда жук приближается к нам и, наоборот, дальше, когда он уплывает.
На анимации выше концептуально показано распространение волн на воде со скоростью, которая намного медленнее, чем скорость звука. Из-за маленькой скорости эффект Доплера в данном случае можно увидеть невооружённым глазом.
Численное моделирование эффекта Доплера
С использованием программного обеспечения COMSOL Multiphysics® и уникальных возможностей модуля расширения Акустика можно смоделировать эффект Доплера и рассчитать изменение частоты для источника, движущегося с заданной скоростью. Предположим, что воздух вокруг источника звука (в данном случае – это скорая помощь) движется со скоростью V = 50 м/с в отрицательном направлении по оси
На этом графике по оси x представлено расстояние от машины скорой помощи до наблюдателя.
Представленный график позволяет увидеть, как амплитуда волны (или давление) быстрее уменьшается при удалении машины скорой помощи от наблюдателя по сравнению с тем, когда она приближается. Изменение амплитуды волны подтверждает наш эмпирический опыт: сирена становится тише по мере удаления от нас машины скорой помощи. Скорость, с которой уровень звука уменьшается при удалении скорой помощи, намного выше, чем скорость, с которой звук становится выше при приближении машины (как показано на графике выше).
Давайте теперь взглянем на этот эффект в немного другом представлении. Мы можем визуализировать уровень звукового давления вокруг источника звука. Помните, что источник движется в положительном направлении по оси
Распределение уровня звукового давления вокруг источника звука градиентом цвета и контурными линиями.
Отчетливо видно, что самый внешний контур проходит через внутреннюю часть области моделирования к внешнему слою с идеально согласованными слоями (PML), область которые не показан на графике. Указанный факт также подтверждает тот факт, что звук ниже источника больше, чем над ним.
Другие примеры эффекта Доплера
Эффект Доплера проявляется (и используется) в самых различных приложениях. Одним из распространённых примеров является доплеровский радар, волновой пучок которого направляется на движущийся объект. Зная время, в течении которого волновой пакет доходит до цели, отражается и возвращается обратно к передатчику, можно рассчитать скорость цели. Доплеровский радар используется полицейскими для обнаружения машин, которые движутся быстрее, чем установленное скоростное ограничение.

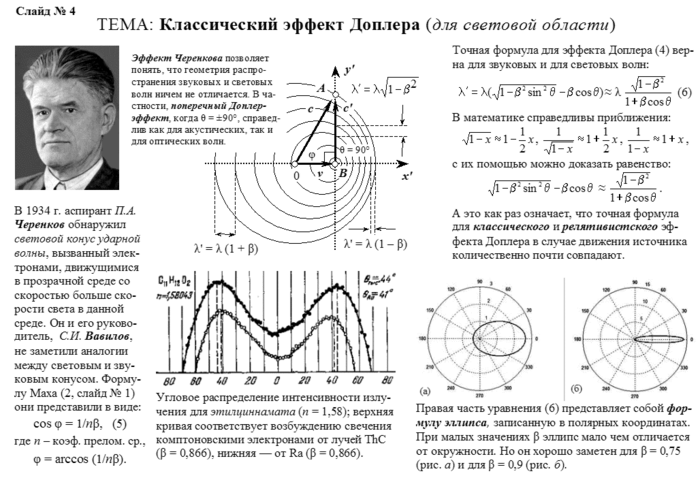

Эффект Доплера также используется в астрономии для определения направления и скорости, с которой звёзды, планеты и галактики движутся относительно Земли. Измеряя изменение “цвета” электромагнитных волн, астроном может определить радиальную скорость небесного тела.
Эффект Доплера также используется в метеорологических прогнозах, гидролокаторах, медицинской интроскопии, измерении кровотока и спутниковой связи.
Дальнейшие шаги
Нажмите на кнопку ниже, чтобы самостоятельно попробовать смоделировать эффект Доплера. При наличии учетной записи COMSOL Access и действующей лицензии на программное обеспечение вы сможете загрузить MPH-файл учебной модели, описанной в данной заметке.
