Электрическая цепь и ее составные части

Для того чтобы использовать энергию электрического тока, нужно прежде всего иметь источник тока.

Электродвигатели, лампы, плитки, всевозможные приборы, работающие от электрического тока, называют приемниками или потребителями электрической энергии.

Электрическую энергию нужно доставить к приемнику. Для этого приемник соединяют с источником электрической энергии проводами. Чтобы включать и выключать в нужное время приемники электрической энергии, применяют ключи. Источник тока, приемники и ключи, соединенные между собой проводами, составляют электрическую цепь.

Чтобы в цепи был ток, она должна быть замкнутой, т. е. состоять только из проводников электричества. Если в каком-нибудь месте провод оборвется или на его место будет поставлен изолятор, ток в цепи прекратится. На этом и основано действие ключей.

Чертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами.

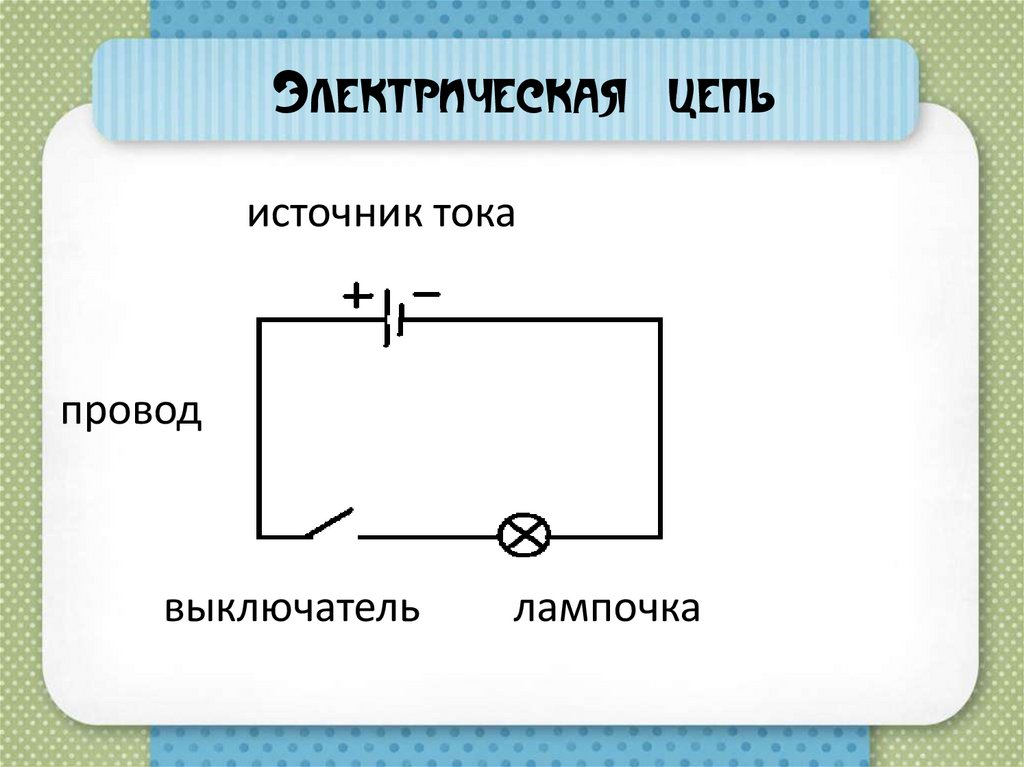

Приборы на схемах обозначают условными знаками. Некоторые из них даны на рисунке 234. На рисунке 235 изображена схема простейшей электрической цепи:

Вопросы. 1. Какова роль источника тока в электрической цепи? 2. Какие приемники, или потребители, электрической энергии вы знаете? 3. Из каких частей состоит электрическая цепь? 4. Что такое замкнутая цепь? разомкнутая цепь? 5. Что такое схема электрической цепи?

Упражнения. 1. Рассмотрите устройство штепсельной вилки настольной лампы. Из какого материала изготовлены отдельные части ее? 2. Начертите схему цепи электрического звонка с кнопкой. 3. Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно. 4.

Придумайте схему соединения элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест. 5. На рисунке 236 дана схема соединения лампы и двух переключателей. Рассмотрите схему и подумайте, где можно применить такую проводку. 6. Нарисуйте схему цепи карманного фонаря (рис. 237) и назовите части этой цепи.

Электрическая цепь состоит из источника питания, потребителя энергии и соединительных проводов.

При соединении источника питания, нагрузки и проводников образуется электрическая цепь. Так какие же процессы происходят в электрической цепи?

Свободные электроны в металлическом проводнике или ионы в электролите, как указывалось, находятся в состоянии беспоря­дочного движения. Количество электричества (заряд), которое переносится при этом через любое поперечное сечение проводни­ка, в среднем равно нулю.

Однако если на свободные заряженные частицы действуют в определенном направлении силы (например, силы электрическо­го поля), то к скоростям их беспорядочного движения прибавляется слагающая скорости в направлении действующей силы. В этом случае через любое поперечное сечение проводника про­ходит определенный заряд, т. е. в проводнике возникает элек­трический ток.

Для того чтобы получить электрический ток, нужно создать электрическую цепь.

Электрическая цепь образуется из источников электрической энергии или, как их называют, источников питания, потребителей электрической энергии или приемников и проводников электрического тока.

В источниках питания возбуждается электродви­жущая сила (сокращенно э. д. с.), под действием которой заряды получают дополнительную слагающую скорости, т. е. до­полнительную кинетическую энергию.

Когда протекает ток в электрической цепи в источниках питания происходит преобразование различных видов энергии в электрическую, в по­требителях, наоборот, электрическая энергия преобразуется в другие виды энергии. Источники питания и потребители соединя­ются обычно медными проводами. Источники питания, потребите­ли и соединительные провода называют элементами цепи.

При движении заряженных частиц в электрической цепи кине­тическая энергия направленного движения частиц благодаря столкновению их с ионами и молекулами вещества частично пре­образуется в энергию беспорядочного движения частиц, т.

е. вы­деляется и рассеивается в виде тепла в источниках питания, потребителях и соединительных проводах. В связи с этим явлением принято говорить, что источники питания , потребители и соединительные провода обладают сопротивлением.

В современной электротехнике в качестве источников питания применяют главным образом электрические генераторы, в которых механическая энергия преобразуется в электрическую, и первичные элементы и аккумуляторы, в которых происходит преобразование химической энергии в электрическую.

Потребители электрической энергии весьма разнообразны. К ним, например, относятся электродвигатели, в которых элект­рическая энергия преобразуется в механическую; электрические печи, лампы накаливания и различные нагревательные приборы, в которых электрическая энергия преобразуется в тепловую; электролитические ванны, в в которых происходит преобразование электрической энергии в химическую.


В качестве вспомогательного оборудования в электрическую цепь входят аппараты для включения и выключения (например, рубильники), приборы для измерения электрических величин (например, амперметры и вольтметры), аппараты защиты (на­пример, предохранители).

Источники питания, потребители элек­трической энергии и вспомогательная аппа­ратура на электрических схемах имеют ус­ловные обозначения. Элементы электрической цепи приведенные в таблице.

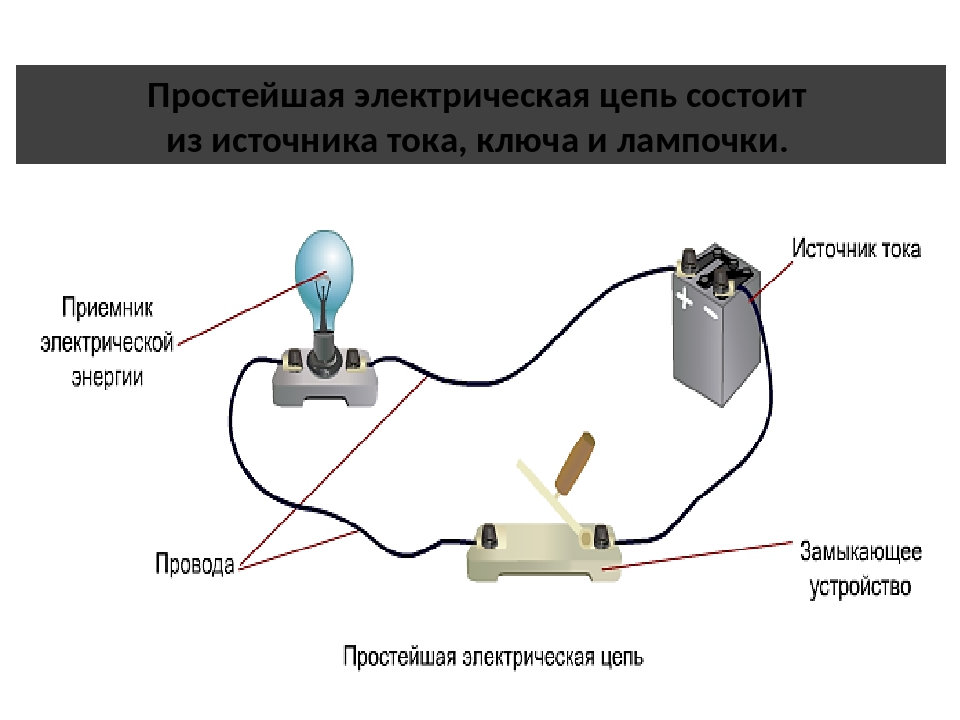

На рисунке показана простейшая схема электрической цепи.

Источник питания счи­тают внутренним участком элек­трической цепи, потребитель энергии (П) и соединительные провода составляют внешний участок элек­трической цепи. Сопротивление источника питания называют внутренним сопротивлением.

Можно так же посмотреть видео, где автор по своему рассказывает, что такое электрическая цепь.

Основы электротехники 2 – Электрическая цепь

Этим постом мы продолжаем серию публикаций, посвященных основам электротехники. В нём мы поговорим о понятии электрической цепи. Сначала, что это такое. Электрические цепи бывают разными, не очень понятно в какой же момент совокупность отдельных предметов становится электрической цепью. Строгое определение электрической цепи довольно парадоксальное, – это всё то, что можно описать через токи, напряжение и сопротивление, то есть опять приходим к закону Ома.

Для удобства все элементы цепи разделяют на:

  • источники,
  • потребителей,
  • проводники,
  • ключи.

Источники – это значит в них какая-то энергия преобразуется в электрическую.

Потребители – в них наоборот электрическая энергия преобразуется во что-то ещё (опять же не важно, во что).

Проводники – передают энергию от первых ко вторым.

Ключи – управляют этим процессом, открывая или закрывая путь потоку энергии.

На схемах проводники обозначают просто линиями, всё остальное имеет своё обозначение. Вот здесь кроется первая проблема перехода от реальности к схеме. Даже вот эту простейшую установку можно представить несколькими схемами. Например, учесть только основные эффекты и получить простую, но не до конца точную схему или учесть сопротивление проводов и источника, у которых оно тоже есть. Повысить тогда при этом точность на пару процентов, но зато запутать схему.

Выбор здесь только за проектировщиком, но какая-то степень детализации останется всегда. Например, чтобы все наши дальнейшие рассуждения не скатывались в бесконечные отговорки, мы примем, что параметры всех элементов схемы, во-первых, неизменны, во-вторых, сосредоточены. То есть все элементы мы считаем бесконечно маленькими. На практике эти допущения, как правило, даже незаметны, они вносят слишком малую погрешность, зато позволяют гораздо проще работать со схемами. Например, легко посчитать какая мощность выделится у нас на потребителя.

Как мы говорили раньше, напряжение – это работа по переносу заряда, и равна эта работа произведению заряда на напряжение. Вспомним также ток – заряд в единицу времени. Несложные преобразования, и мы выразили работу через ток, напряжение и время. Мощность – это работа в единицу времени, значит мощность – это произведение тока на напряжение.

То, что у нас получилось, называется закон Джоуля-Ленца. Вместе с законом Ома он позволяет узнать о цепи постоянного тока практически всё. Главное, правильно подставить известные величины. При всей своей простоте это один из самых применяемых законов в электротехнике.

Вот на самом деле простой пример. Вы сели позавтракать, поставили греться чайник, завтракаете толстом. С утра у свежо, вы включили обогреватель. Вопрос – выбьет у вас в квартире автомат или нет. Вспоминаем законы Ома и Джоуля-Ленца.

Путем нехитрых вычислений находим, что ток составит примерно 24 Ампера. Идём теперь к выходному щётку и видим максимальный ток автомата на 16 Ампер. А если у вас старый щиток и стоят в пробки, то и вообще 6 с небольшим. Увы, завтрак не удался.

До сих пор мы говорили о потребителях, но тоже самое справедливо и для источников, с той лишь разницей, что у источника есть электродвижущая сила (ЭДС). Вспомним, как заряд движется по цепи. Он выходит из одного полюса источника и уходит в другой. Но, чтобы он там двигался, как мы помним из предыдущей публикации, нужна разность потенциалов. Вот эту самую разность и создает электродвижущая сила.

На схеме ЭДС обозначается стрелкой, она как бы подгоняет электроны в нужном направлении. Источники бывают разные, но с точки зрения электрической цепи их функция одна и та же – создать разность потенциалов, которая в свою очередь заставит электроны двигаться по цепи. Также насос поднимает воду, создавая разность давлений (вспоминаем гидродинамическую аналогию).  Измеряется ЭДС в Вольтах, поскольку характеризует способность источника приводить в движение заряд.

Однако, любой реальный источник состоит из вещества, а вещество имеет некоторое электрическое сопротивление. Поэтому, как только через источник потечет ток, то есть, когда мы подключим его к внешней цепи, то увидим, что у него есть некоторое своё сопротивление. Оно называется внутренним сопротивлением источника.



Из-за этого при протекании тока напряжение, измеренное на зажимах источника всегда будет меньше, чем ЭДС, согласно закону Ома, как раз на величину падения напряжения на внутреннем сопротивлении. Чем больше ток, тем больше будет эта разница.

Теперь легко ввести две очень важных с практической точки зрения характеристики источника.

  • напряжение холостого хода,
  • ток короткого замыкания.

Напряжение холостого хода  – это, по сути, есть ЭДС, то есть разность потенциалов, создаваемая источником.

Ток короткого замыкания – ток через внутреннее сопротивление при отсутствии внешнего.

Здесь можно заметить, что режим источника определяется величиной внешнего сопротивления. Если оно, это сопротивление, равно нулю, тогда получаем короткое замыкание. Если бесконечно, то холостой ход.

Интересно посмотреть, что происходит вблизи этих значений, то есть при очень маленьких, но ненулевых нагрузках и наоборот больших, но не бесконечных. Начнем с больших сопротивлений, то есть много больших внутреннего сопротивления источника. Напряжения на нагрузке выразим через ток, а ток через ЭДС и внутреннее сопротивление. Подставим одно в другое и получим выражение для напряжения на зажимах источника. Но, если внутреннее сопротивление у нас маленькое, то мы  можем им просто пренебречь и вообще не учитывать. Тогда получится, что напряжение на выходе источника не зависит от нагрузки и равно напряжению холостого хода. Такие источники называют источниками напряжения.

Если же сопротивление нагрузки у нас наоборот много меньше внутреннего, то стоит обратить внимание на выражение для тока. Пренебрежем очень маленьким по сравнению с очень большим и увидим, что в этом случае ток через источник от нагрузки не зависит и равен току короткого замыкания. Такие источники называют источниками тока.

Реальные источники находятся где-то в промежуточном положении между этими двумя крайностями в зависимости от нагрузки на них.

На этом мы завершаем рассказ об элементах цепи постоянного тока. В следующей публикации мы уже начнем решать практические задачи. Научимся рассчитывать режимы работы цепей разными способами.



Ссылка на предыдущий пост данной серии:

Основы электротехники, введение
