Электрическая цепь | это… Что такое Электрическая цепь?

У этого термина существуют и другие значения, см. Цепь (значения).

Рисунок 1 — Условное обозначение электрической цепи

Электри́ческая цепь  — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.

Изображение электрической цепи с помощью условных знаков называют электрической схемой (рисунок 1).

Содержание 1 Классификация электрических цепей 1.1 Неразветвленные и разветвленные электрические цепи 1.2 Линейные и нелинейные электрические цепи 2 Законы, действующие в электрических цепях 3 См. также 4 Литература 5 Ссылки

Классификация электрических цепей

Неразветвленные и разветвленные электрические цепи

Рисунок 2 — Разветвленная цепь

Электрические цепи подразделяют на неразветвленные и разветвленные.

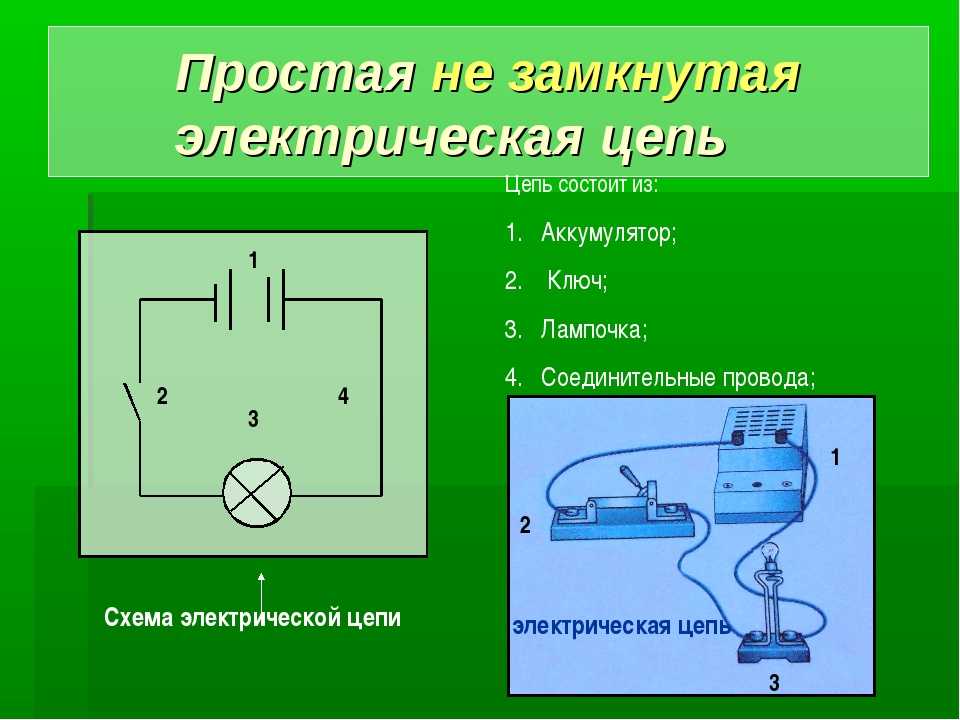

На рисунке 1 представлена схема простейшей неразветвленной цепи. Во всех элементах ее течет один и тот же ток. Простейшая разветвленная цепь изображена на рисунке 2. В ней имеются три ветви и два узла. В каждой ветви течет свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединенными элементами (через которые течет одинаковый ток) и заключенный между двумя узлами. В свою очередь узел есть точка цепи, в которой сходятся не менее трех ветвей. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 2), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Узел, в котором сходятся две ветви, одна из которых является продолжением другой, называют устранимым или вырожденным узлом

Линейные и нелинейные электрические цепи

Линейной электрической цепью называют такую цепь, все компоненты которой линейны. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.

Изображение электрической цепи с помощью условных обозначений называют электрической схемой. Функция зависимости тока, протекающего по двухполюсному компоненту от напряжения на этом компоненте называют вольт-амперной характеристикой (ВАХ). Часто ВАХ изображают графически в декартовых координатах. При этом по оси абсцисс на графике обычно откладывают напряжение, а по оси ординат — ток.

В частности, омические резисторы, ВАХ которых описывается линейной функцией и на графике ВАХ являются прямыми линиями, называют линейными.

Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие только резисторы, конденсаторы и катушки индуктивности без ферромагнитных сердечников.

Некоторые нелинейные цепи можно приближенно описывать как линейные, если изменение приращений токов или напряжений на компоненте мало, при этом нелинейная ВАХ такого компонента заменяется линейной (касательной к ВАХ в рабочей точке). Этот подход называют “линеаризацией”. При этом к цепи может быть прменён мощный математический аппарат анализа линейных цепей. Примерами таких нелинейных цепей, анализируемых как линейные относятся практически любые электронные устройства, работающие в линейном режиме и содержащие нелинейные активные и пассивные компоненты (усилители, генераторы и др.).

Законы, действующие в электрических цепях

• Закон Ома
• Теорема Тевенина
• Правило токов Кирхгофа
• Правило напряжений Кирхгофа

См. также

• Последовательное и параллельное соединение
• Короткое замыкание
• Электрическая сеть
• Элементы электрических цепей

Литература

• Электротехника: Учеб. для вузов/А. С. Касаткин, М. В. Немцов.— 7-е изд., стер.— М.: Высш. шк., 2003.— 542 с.: ил. ISBN 5-06-003595-6
• Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. — М.: Гардарики, 2002. — 638 с. — ISBN 5-8297-0026-3

Ссылки

• Нелинейные электрические цепи

Электрическая цепь (электроустановки здания): определение, особенности, примеры

Электрическая цепь (электроустановки здания) (electric circuit of an electrical installation) — это совокупность соединенного между собой электрического оборудования, образующего путь для протекания электрического тока [1].

Данное определение предложил Харечко Ю.В. в своей книге [1] на основании достаточно большого, на мой взгляд, анализа различной нормативной и правовой документации. Вот, что он пишет:

« Для национальной нормативной и правовой документации, распространяющейся на низковольтные электроустановки, определение термина «электрическая цепь» целесообразно выполнить таким образом, чтобы оно обобщенно характеризовало все виды электрических цепей, применяемых в низковольтных электроустановках. Определения, данные рассматриваемому термину в некоторых стандартах, например, в ГОСТ 30331.1-2013, имеют существенный недостаток. Они характеризуют только те электрические цепи, которые защищены от коротких замыканий и перегрузок устройствами защиты от сверхтока. Однако в электроустановках зданий могут быть электрические цепи, которые запрещено защищать от сверхтоков. Более того, в электроустановках зданий и в зданиях имеют место электрические цепи, образованные защитными проводниками и проводниками уравнивания потенциалов, присоединенные к заземляющим устройствам или изолированные от земли. В указанных электрических цепях запрещено применять какие бы то ни было коммутационные устройства. »

[1]

Поэтому при определении электрической цепи, во-первых, следует говорить о том, что она является совокупностью соединенного между собой электрического оборудования. Во-вторых, необходимо отразить тот факт, что соединенное электрооборудование образует проводящий путь для протекания электрического тока.

Далее Харечко Ю.В. в своем словаре [1] детализирует детализирует некоторые особенности понятия «электрическая цепь»:

« Любая электроустановка здания состоит из нескольких частей, которые включают в себя соединенное электрооборудование, объединенное в специальные группы и предназначенное выполнять определенные функции. Для идентификации указанных частей электроустановки здания, которые могут функционировать независимо друг от друга, в международных стандартах, а также в некоторых национальных нормативных документах используют термин «электрическая цепь». »

[1]

« На уровне электрических цепей в электроустановке здания обычно выполняют защиту от сверхтока, а также осуществляют защиту от поражения электрическим током, например, посредством такой меры защиты, как автоматическое отключение питания. »

[1]

« Характеристики электрооборудования, объединенного какой-либо электрической цепью, должны быть согласованы между собой. Например, номинальный ток электрической плиты не должен превышать допустимый длительный ток питающего ее кабеля. Номинальный ток автоматического выключателя или плавкого предохранителя, защищающего этот кабель от сверхтока, не может быть больше его допустимого длительного тока и меньше номинального тока электроплиты. »

[1]

Примеры.

В электроустановках жилых зданий обычно формируют следующие электрические цепи:

• освещения, состоящие из светильников, кабелей и проводов, защитных устройств и другого электрооборудования;
• штепсельных розеток, включающие в себя штепсельные розетки, кабели и провода, защитные устройства и другое электрооборудование;
• электрических плит, стиральных машин, кондиционеров, электрических котлов, электрических насосов, нагревательных кабелей и т. д.

Пример схемы с электрическими цепями

По своему назначению и выполняемым функциям все электрические цепи в электроустановке здания подразделяют на две
группы: распределительные электрические цепи и конечные электрические цепи, также именуемые в национальной нормативной и правовой документации групповыми электрическими цепями (групповыми цепями).

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;

автоматический выключатель

| электрическое устройство

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Электрическая цепь — Простая английская Википедия, бесплатная энциклопедия

Из Простая английская Википедия, бесплатная энциклопедия

Цепь представляет собой замкнутый контур , состоящий из компонентов схемы, по которым могут течь электроны от источника напряжения или тока. Если цепь состоит из электрических компонентов, таких как резистор, конденсатор, катушка индуктивности и т. д., то она будет называться Электрическая цепь , а если цепь состоит из любого из компонентов электронной схемы, таких как диод, транзистор и т.

д., то она будет называться Электронная схема . Итак, электронные схемы могут состоять как из компоненты электрической и электронной схемы , но электрическая цепь будет состоять только из электрических компонентов.

Точка, в которой электроны входят в электрическую цепь, называется «источником» электронов. Точка, в которой электроны покидают электрическую цепь, называется «возвратом» или «землей». Точка выхода называется «возвратом», потому что электроны всегда оказываются в источнике, когда завершают путь электрической цепи.

Часть электрической цепи, которая находится между начальной точкой электронов и точкой, в которой они возвращаются к источнику, называется «нагрузкой» электрической цепи. Нагрузка электрической цепи может быть простой, как те, которые питают бытовые приборы, такие как холодильники, телевизоры или лампы, или более сложной, например, нагрузка на выходе гидроэлектростанции.

В цепях используются две формы электроэнергии: переменный ток (AC) и постоянный ток (DC). Переменный ток часто питает большие приборы и двигатели и вырабатывается электростанциями. Постоянный ток питает автомобили с батарейным питанием и другие машины и электронику. Преобразователи могут преобразовывать переменный ток в постоянный и наоборот. В высоковольтной передаче постоянного тока используются большие преобразователи.

Экспериментальная электронная схема

Электронные схемы обычно используют источники постоянного тока. Нагрузка электронной схемы может состоять из нескольких резисторов, конденсаторов и лампы, соединенных вместе для создания вспышки в камере. Или электронная схема может быть сложной, соединяя тысячи резисторов, конденсаторов и транзисторов. Это может быть интегральная схема, такая как микропроцессор в компьютере.

Резисторы и другие элементы схемы могут быть соединены последовательно или параллельно. Сопротивление в последовательных цепях равно сумме сопротивлений.

Принципиальная или электрическая схема представляет собой визуальное отображение электрической цепи. Электрические и электронные схемы могут быть сложными. Создание чертежа соединений со всеми составными частями нагрузки схемы облегчает понимание того, как компоненты схемы соединены. Чертежи электронных схем называются принципиальными схемами. Чертежи электрических цепей называются «электросхемами». Как и другие схемы, эти схемы обычно рисуются чертежниками, а затем распечатываются. Диаграммы также могут быть созданы в цифровом виде с использованием специализированного программного обеспечения.

Схема — это схема электрической цепи. Схемы — это графические изображения основных соединений в цепи, но они не являются реалистичными изображениями цепи. Схемы используют символы для представления компонентов в схеме. Условные обозначения используются в схемах для представления того, как течет электричество. Обычное соглашение, которое мы используем, это от положительного к отрицательному терминалу. Реалистичный способ прохождения электричества — от отрицательного полюса к положительному.

На принципиальных схемах используются специальные символы. Символы на чертежах показывают, как компоненты, такие как резисторы, конденсаторы, изоляторы, двигатели, розетки, лампы, выключатели и другие электрические и электронные компоненты, соединяются друг с другом. Диаграммы очень помогают, когда рабочие пытаются выяснить, почему схема работает неправильно.

Ток, протекающий в электрической или электронной цепи, может резко увеличиться при выходе из строя какой-либо детали. Это может привести к серьезному повреждению других компонентов цепи или создать опасность возгорания. Чтобы защититься от этого, в цепь можно включить предохранитель или устройство, называемое «автоматический выключатель». Автоматический выключатель разомкнет или «разорвет» цепь, когда ток в этой цепи станет слишком высоким, или предохранитель «перегорит». Это дает защиту.

Устройства прерывания замыкания на землю (G.F.I.)[изменить | изменить источник]

Основная статья: GFCI

Стандартным возвратом для электрических и электронных цепей является заземление. Когда электрическое или электронное устройство выходит из строя, оно может разомкнуть цепь возврата на землю. Пользователь устройства может стать частью электрической цепи устройства, обеспечив обратный путь для электронов через тело пользователя вместо заземления цепи. Когда наше тело становится частью электрической цепи, пользователь может получить серьезный удар током или даже умереть от удара током.

Для предотвращения опасности поражения электрическим током и возможности поражения электрическим током устройства прерывания замыкания на землю обнаруживают обрыв цепей заземления в подключенных электрических или электронных устройствах. При обнаружении обрыва цепи на землю G.F.I. устройство немедленно открывает источник напряжения на устройстве. Г.Ф.И. устройства похожи на автоматические выключатели, но предназначены для защиты людей, а не компонентов схемы.

Короткие замыкания — это замыкания, которые возвращаются к источнику питания неиспользованными или с той же мощностью, что и на выходе.
