Простейшая электрическая цепь | Электрикам

Что такое электрическая цепь?

Под электрической цепью понимают совокупность взаимосвязанных элементов, образующих путь для протекания электрического тока. Все процессы в электрической цепи подчинятся законам электротехники. Входящие в состав электрической цепи элементы можно условно разделить на 3 группы: генерирующие устройства, приемные устройства и вспомогательные элементы.

Простейшая электрическая цепь включает в себя следующие основные компоненты (рисунок 1):

  1. Источник электрической энергии (Источник тока).
  2. Приемник электрической энергии.
  3. Соединительные провода.

Также в состав простейшей электрической цепи может входить вспомогательное оборудование, например, замыкающее устройство, измерительные приборы (амперметр, вольтметр и пр.), защитные аппараты (предохранители и пр.).

Рис.1 Простейшая электрическая цепь

Источник электрической энергии, потребители, соединительные провода.

Источник электрической энергии — это устройство преобразующее различные виды энергии в электрическую энергию.

Источником электрической энергии может быть гальванический элемент, аккумулятор, электромеханический или термоэлектрический генератор, фотоэлемент и пр. Все источники электрического тока имеют внутренне сопротивление, но как правило оно мало по сравнению с сопротивлением других элементов цепи. Протекающий в цепи ток может быть как переменным, так и постоянным; его род определяется источником (например, гальванический элемент дает постоянное напряжение, обмотки трансформаторов и генераторов – переменное).

В зависимости от рода тока электрической цепи подразделяют:

  • цепи постоянного тока;
  • цепи переменного тока.

Потребителями

в электрической цепи являются элементы, преобразующие электрическую энергию в механическую энергию, тепло, световое излучение и пр.

Примерами потребителей электроэнергии являются лампы накаливания, электронагревательные приборы, электродвигатели и другие элементы, требующие для работы потребление электрического тока.

Соединяющие элементы провода как правило выполняются из алюминия или меди. Это связано с низким удельным сопротивлением этих металлов – это значит, что потери напряжения в них будут незначительным. К недостаткам медных и алюминиевых проводов относят их существенное нагревание при превышении установленных предельных (максимально допустимых) значений тока и напряжения.

В состав любого электротехнического устройства (телефона, компьютера, телевизора и пр.) входят электрические цепи по которым, при наличии источника, может протекать электрический ток. В зависимости от  элементов используемых в электрической цепи, можно подразделить на:

  • линейные или нелинейные цепи;
  • пассивные или активные цепи.

Для удобства расчетов и наглядного представления электрических цепей используют электрические схемы. На них все элементы электрической цепи отображены при помощи условных знаков (графических обозначений). Каждый электрический элемент имеет графическое представление, регламентированное ГОСТом, поэтому составленная одним человеком схема, может быть понятна и корректно интерпретирована другим.

Иногда представление на электрической схеме одного реального элемента, может быть выполнено совокупностью нескольких стандартных элементов.  Схема электрической цепи, представленной на рисунке 1, приведена на рисунке 2.

Рис.2 Схема простейшей электрической цепи

Протекание электрического тока возможно только в замкнутой электрической цепи.

Основными параметрами работы любого элемента, а также всей электроцепи в целом, являются значения тока, мощности и напряжения. Они определяют так называемый

режим работы устройства. Для большинства электрических цепей значения тока и напряжения могут непрерывно меняться в широком диапазоне, следовательно режимов работы может быть бесконечное множество.

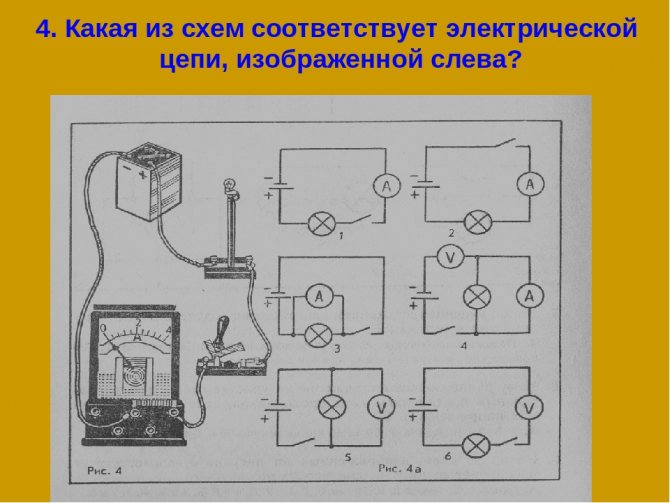

#1. Что представлено на изображении?

Схема электрической цепи

Электрическая цепь

Монтажная схема

#2. В чем измеряется удельное сопротивление?

Ом

Ом*мм

Ом*м

#3.

Как называется устройство преобразующее различные виды энергии в электрическую энергию?

Приёмник электрической энергии

Соединительные провода

Источник электрической энергии

Завершить

Отлично!

Попытайтесь снова(

18.09.2020

ТОЭ,Основы тоэ

Электрические цепи постоянного тока

1.2. Простейшая электрическая цепь, ее параметры

Электрической цепью называют совокупность соединенных друг с другом источников и приемников электрической энергии, по которым может протекать электрический ток.

Простейшая электрическая цепь состоит из источника, одного или нескольких последовательно соединенных приемников электрической энергии (нагрузок, потребителей) и соединительных проводов(рис. 1.2). Рис. 1.2

Источник питания образует внутреннюю часть цепи, а потребитель – совместно с соединительными проводами, измерительными приборами и коммутирующими аппаратами – внешнюю часть цепи.

Когда внешняя и внутренняя части цепи образуют замкнутый контур, в цепи возникает электрический ток.

Величина, или сила тока определяется количеством электричества (зарядом), проходящим через поперечное сечение проводника в единицу времени:

I=,А – для постоянного тока; ί=,А – для переменного тока.

Прохождение электрического тока в цепи связанно с процессами непрерывного преобразования энергии в каждом из ее элементов.

В процессе преобразования других видов энергии в электрическую в источнике питания возбуждается ЭДС Е,В.

Внешняя цепь и сам источник энергии обладают сопротивлением для прохождения электрического тока.

Физическая природа омического сопротивления R – тепловое движение атомов и молекул тела (сверхпроводимость). Величина сопротивления зависит от материала, формы и размеров проводника:

R = , Ом. (1.

8)

Величина, обратная сопротивлению, называется проводимостью:

=, См. (1.9)

ЭДС Е напряжение U, ток I, сопротивление R в простейшей цепи связаны законом Ома:

I=. (1.10)

Для цепи на рис. 1.2:

I= . (1.11)

Из (1.11) следует уравнение электрического состояния цепи (рис.1.2):

Е=I R0+I R= I R0+U; (1.12)

Е=U+I·R0. (1.13)

Из (1.13) следует, что Е >U на величину падения напряжения на внутреннем сопротивлении:I R0.(1.14)

На основании определения напряжения, как работы по перемещению заряда +1 можно записать:

А=Uq=UIt; (1. 15)

P==UI, (1.16)

где А– работа тока,Дж;Р– мощность тока, Вт.

Если в участке цепи электрическая энергия превращается только в тепло, то формулы (1.15) и (1.16) можно записать иначе (заменой

U=I R):

А=I2RtиP=I2R.

Это закон Джоуля – Ленца (коэффициент 0,24 принимается для перевода АизДжвкал).

Для расчета цепей выбирается условно положительное направление Е, U, Iи оно обозначается стрелкой (рис. 1.3).

Рис. 1.3 Е направлено внутри источника от (-) к (+) [1].

Ток в простейшей цепи совпадает по направлению с ЭДС. В сложной цепи направление тока в какой-то ветви всегда неочевидно до расчета, поэтому оно выбирается произвольно. Стрелка напряжения Uнаправляется от точек более высокого потенциала к точкам более низкого.

Наиболее характерными является 4 режима: номинальный, холостого хода, короткого замыкания и согласованный.

  1. Номинальный режим источников и приемников в электрической цепи характеризуется тем, что напряжения, токи и мощности их соответствуют тем значениям, на которые они рассчитаны заводами изготовителями.

  2. Режим холостого хода. Ток источников и приемников равен нулю (I=0).

  3. Режим короткого замыкания. Напряжение на участке равно нулю (Uкз=0), приемник шунтован очень малым сопротивлением

    R→0.

  4. Согласованный режим – когда пассивный элемент внешней цепи работает с максимальной мощностью при данном источнике.

Легко получить условия согласованного режима. Запишем уравнение электрического состояния простейшей цепи (рис. 1.1):

Е=U+R0I , где U=I·R. (1.17)

R– сопротивление внешней цепи,

R0– сопротивление источника.

Умножим (1.17) на I:

EI = UI + R0I2,

или

P1=P2+P0,

где

Р1– мощность источника,

Р2–мощность передаваемая во внешнюю цепь,

Р0– мощность потерь внутреннего источника.

Р2=UI= RI2=R– имеет максимум,

когда величина:– максимальна т.е.:

,

или

(R0+R)2–2R(R0+R)=0, R0+R–2R=0, R=R0 .

Следовательно, внешняя цепь и источник работают в согласованном режиме при R=R0.

Кпд в согласованном режиме равен:

η====0,5.

С цепями согласованного режима приходится иметь дело тогда, когда низкий кпд не имеет решающего значения из-за малой мощности цепи и когда вопрос максимальной мощности в нагрузке преобладает над соображениями экономического порядка.
