Что такое электрическая сеть?
Электрическая сеть — совокупность подстанций, распределительных устройств и соединяющих их электрических линий, размещённых на территории района, населённого пункта, потребителя электрической энергии.
Электрические сети принято классифицировать по назначению (области применения), масштабным признакам, и по роду тока.
Назначение, область применения
Сети общего назначения: электроснабжение бытовых, промышленных, сельскохозяйственных и транспортных потребителей.
Сети автономного электроснабжения: электроснабжение мобильных и автономных объектов (транспортные средства, суда, самолёты, космические аппараты, автономные станции, роботы и т. п.)
Сети технологических объектов: электроснабжение производственных объектов и других инженерных сетей.
Контактная сеть: специальная сеть, служащая для передачи электроэнергии на движущиеся вдоль неё транспортные средства (локомотив, трамвай, троллейбус, метро).
Масштабные признаки, размеры сети
Магистральные сети: сети, связывающие отдельные регионы, страны и их крупнейшие источники и центры потребления. Характерны сверхвысоким и высоким уровнем напряжения и большими потоками мощности (гигаватты).
Региональные сети: сети масштаба региона (области, края). Имеют питание от магистральных сетей и собственных региональных источников питания, обслуживают крупных потребителей (город, район, предприятие, месторождение, транспортный терминал). Характерны высоким и средним уровнем напряжения и большими потоками мощности (сотни мегаватт, гигаватты).
Районные сети, распределительные сети. Имеют питание от региональных сетей. Обычно не имеют собственных источников питания, обслуживают средних и мелких потребителей (внутриквартальные и поселковые сети, предприятия, небольшие месторождения, транспортные узлы). Характерны средним и низким уровнем напряжения и небольшими потоками мощности (мегаватты).
Внутренние сети: распределяют электроэнергию на небольшом пространстве — в рамках района города, села, квартала, завода.
Зачастую имеют всего 1 или 2 точки питания от внешней сети. При этом иногда имеют собственный резервный источник питания. Характерны низким уровнем напряжения и небольшими потоками мощности (сотни киловатт, мегаватты).
Электропроводка: сети самого нижнего уровня — отдельного здания, цеха, помещения. Зачастую рассматриваются совместно с внутренними сетями. Характерны низким и бытовым уровнем напряжения и маленькими потоками мощности (десятки и сотни киловатт).
Род тока
Переменный трёхфазный ток: большинство сетей высших, средних и низких классов напряжений, магистральные, региональные и распределительные сети. Переменный электрический ток передаётся по трём проводам таким образом, что фаза переменного тока в каждом из них смещена относительно других на 120°. Каждый провод и переменный ток в нём называются «фазой». Каждая «фаза» имеет определённое напряжение относительно земли, которая выступает в роли четвёртого проводника.
Переменный однофазный ток: большинство сетей бытовой электропроводки, оконечных сетей потребителей.
Переменный ток передаётся к потребителю от распределительного щита или подстанции по двум проводам (т. н. «фаза» и «ноль»). Потенциал «нуля» совпадает с потенциалом земли, однако конструктивно «ноль» отличается от провода заземления.
Постоянный ток: большинство контактных сетей, некоторые сети автономного электроснабжения, а также ряд специальных сетей сверхвысокого и ультравысокого напряжения, имеющих пока ограниченное распространение.
Принципы работы электрической сети
Электрические сети осуществляют передачу, распределение и преобразование электроэнергии в соответствии с возможностями источников и требованиями потребителей.
Переменный ток
Большинство крупных источников электроэнергии — электростанции — построено с использованием генераторов переменного тока. Кроме того, амплитудное напряжение переменного тока может быть легко изменено при помощи трансформаторов, что позволяет повышать и понижать напряжение в широких пределах.
Переменный однофазный ток используется многими бытовыми потребителями и получается из переменного трёхфазного тока путём объединения потребителей в группы по фазам. При этом каждой группе потребителей выделяется одна из трёх фаз, а второй провод («ноль»), используемый при передаче однофазного тока, является общим для всех групп и в своей начальной точке заземляется.
Классы напряжения
При передаче большой электрической мощности при низком напряжении возникают большие омические потери из-за больших значений протекающего тока. Формула δS = I²R описывает потерю мощности в зависимости от сопротивления линии и протекающего тока.
Для снижения потерь уменьшают протекающий ток: при снижении тока в 2 раза омические потери снижаются в 4 раза. Согласно формуле S = IU для передачи такой же мощности при пониженном токе необходимо во столько же раз повысить напряжение. Таким образом, большие мощности целесообразно передавать при высоком напряжении. Однако строительство высоковольтных сетей сопряжено с рядом технических трудностей; кроме того, непосредственно потреблять электроэнергию с высоким напряжением крайне проблематично для конечных потребителей.
В связи с этим сети разбивают на участки с разным классом напряжения (уровнем напряжения). Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения: от 1000 кВ и выше (1150 кВ, 1500 кВ) – Ультравысокий, 1000 кВ, 500 кВ, 330 кВ – сверхвысокий, 220 кВ, 110 кВ – ВН, высокое напряжение, 35 кВ – СН-1, среднее первое напряжение, 20 кВ, 10 кВ, 6 кВ, 1 кВ – СН-2, среднее второе напряжение, 0,4 кВ, 220 В, 110 В и ниже – НН, низкое напряжение.
Преобразование напряжения
Как правило, генераторы источника и потребители работают с низким номинальным напряжением.
Потери энергии в линиях обратно пропорциональны квадрату напряжения, поэтому для снижения потерь электроэнергию выгодно передавать на высоких напряжениях. Для этого на выходе от генератора его повышают, а на входе потребителя его понижают при помощи трансформаторов.
Структура сети
Электрическая сеть может иметь очень сложную структуру, обусловленную территориальным расположением потребителей, источников, требованиями надёжности и другими соображениями. В сети выделяют линии электропередачи, которые соединяют подстанции. Линии могут быть одинарными и двойными (двухцепными), иметь ответвления (отпайки). К подстанциям, как правило, подходит несколько линий. Внутри подстанции происходит преобразование напряжения и распределение потоков электроэнергии между подходящими линиями. Для соединения линий и оборудования внутри подстанций используются электрические коммутаторы различных типов.
Для наглядного представления структуры сети используется специальное начертание схемы сети, однолинейная схема, представляющая три провода трёх фаз в виде одной линии.
Структура сети электроснабжения может динамически изменяться путём переключения коммутаторов. Это необходимо для отключения аварийных участков сети, для временного отключения участков при ремонте. Структура сети также может быть изменена для оптимизации электрического режима сети.
Основные компоненты сети
Сеть электроснабжения характерна тем, что связывает территориально удалённые пункты источников и потребителей . Это осуществляется при помощи линии электропередачи — специальных инженерных сооружений, состоящих из проводников электрического тока (провод — неизолированный проводник, или кабель — изолированный проводник), сооружений для размещения и прокладки (опоры, эстакады, каналы), средств изоляции (подвесные и опорные изоляторы) и защиты (грозозащитные тросы, разрядники, заземление).
Вернуться назад
Понятие фазы в электрике
Оглавление
Время чтения: 7 минут
362
Для самостоятельного, как монтажа проводки, так и подключения различных бытовых электроприборов, начиная со светильников и электроплит и, заканчивая бойлерами и автоматами нужно знать, как обозначается фаза на электрической схеме.
Государственными стандартами России, а также нормами безопасной эксплуатации электрических сетей и оснащения, утверждены буквенные обозначения на схемах, а также каким цветом фаза и ноль в электричестве должны быть обозначены при монтаже проводки. Что максимально упрощает определение надлежащего функционала проводов для безопасного их подключения к электрическим сетям.
Что значит фаза в электричестве?
Определение
Фаза электрическая – это провод, который находится под напряжением. Иначе говоря, токопроводящий элемент проводки и является фазой. При этом такую жилу принято на схеме обозначать буквой L. От слова Line, что толмачи с английского переводят, как линию или направление.
Что касается обозначения фаз в электричестве, например, в трехфазной цепи на схеме питания всего подъезда многоквартирного дома, то там они будут обозначены не иначе, как L1, L2, а также L3.
Правда, схемы монтажа продукции, выпускаемой до 1989-го могли содержать и такие обозначения фаз электрических, как А, В и С. Однако ГОСТ Р50462/2009 установил, что для России наиболее предпочтительные обозначения фазных проводов в виде L с наличием соответствующих цифр.
Обозначение нуля в электричестве
Как известно из физики, что появление тока возможно лишь в замкнутых электрических сетях, поэтому наличие нулевого провода – это обязательное условие замкнутого, а значит и с наличием электрического потенциала контура.
Что касается условного обозначения нулевого провода в электрических монтажных схемах, то по вышеприведенному регламенту ГОСТ такая жила обозначается в виде N.
При этом одни электрики говорят, что это сокращение от Neutral, а другие, что это от слова Null.
Если нулевой провод одновременно является и заземлением, то тогда на схеме он имеет обозначение REN.
Особенности обозначение заземления в электричестве
Для контуров, вплоть до 1кВ, заземление обозначают не иначе, как PE.
Что является аббревиатурой Protective Earthing, что толмачи переводят, как защитное заземление.
Что касается символьных обозначений заземления на электрической схеме, то они приведены на нижеследующих изображениях:
Рис.2 Обозначение заземленияЧем отличаются фазы электричества?
Есть электрические сети, как с трехфазными, так и с двух-, а также с однофазными контурами. Причем наибольшее развитие получили одно- и трехфазные способы генерации, подачи и распределения электричества.
Что касается отличительных особенностей фазных сетей, то они собраны в нижеследующей таблице:
| Однофазные контуры | Двухфазные контуры | Трехфазные контуры |
| Появление тока возможно при замкнутой цепи. | Осуществляется подача тока по двум фазным проводам со сдвигом фаз на 90 градусов. | Ток подается по трем, сдвинутым на 120 градусов фазам. |
Переменный ток подается по одному фазному проводу L и по нулевой жиле N. | Ток подается с помощью двух фазных L1 и L2 и двух нулевых N1 и N2 проводов. | Передача тока осуществляется по фазным L1-3 проводникам и одному нулевому N проводу. |
| Выходит, что для передачи однофазного тока достаточно двух проводов, а именно одного фазного L и одного нулевого N проводника. С получением 220 вольт. | По соображениям дороговизны таких контуров, они применяются довольно редко. Как, впрочем, и не генерируется такой ток электростанциями. | Является наиболее эффективной электрической сетью. Обладает способностью передачи электрических мощностей на большие расстояния. При этом любые из двух фазных проводов обладают напряжением 360 вольт, в то время как фазный и нулевой контур – 220 вольт. |
Каким цветом фаза и ноль в электричестве обозначаются?
Безопасная эксплуатация, как бытовых, так и промышленных электросетей предусматривает реализацию их схем с использованием кабельной продукции с изоляцией, которая имеет различное цветовое исполнение.
При этом цвета проводов обеспечивают монтажникам и ремонтникам, первым быстро осуществлять манипуляции прокладки проводов, а вторым – быстро и безошибочно производить ремонтные процедуры.

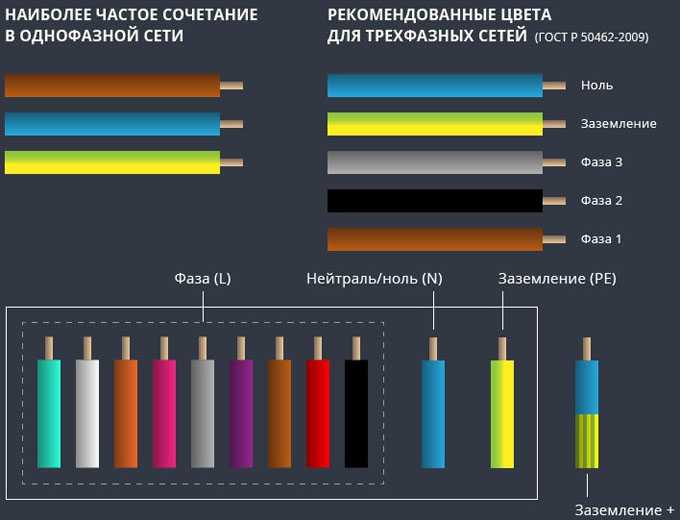

Правилами электротехники, утвержденными ГОСТ, предусмотрено продукцию производителей, предназначенную для прокладки фазы электрической цвет изоляции должен быть черный, либо в коричневый. Что касается проводов, предназначенных для PE – то они должны быть в желто-зелеными.
Рис.3 Цветовое обозначение фазных и нулевых проводовОтносительно продукции для обеспечения замкнутого N контура – то эти провода должны обладать изоляцией голубого или синего цвета.
Нет времени решать самому?
Наши эксперты помогут!
Контрольная
| от 300 ₽ |
Реферат
| от 500 ₽ |
Курсовая
| от 1 000 ₽ |
Фаза на электрической схеме подключения розеток
На нижеприведенной схеме подключения пары розеток фазы обозначены, как L1-3, нулевой провод, как N.
Что касается защитного заземления, то это PE – это заземление розеток и электрощита 2, а PEN – это заземление, как трансформатора, так и электрощита 1.

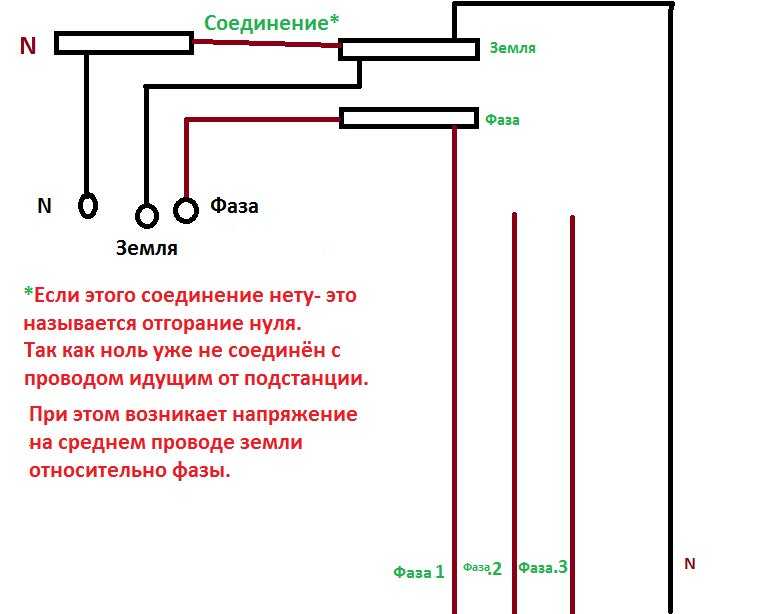

Рис.4 Обозначение фазы нуля и защитного заземленияНуль и фаза электрической цепи: особенности их определения
Как правило, абсолютное большинство производителей щитового оборудования, как для бытовых, так и для промышленных электросетей соблюдают требования маркировки проводки.
Однако, в старых советских щитовых, что еще широко используются, требуется осуществить проверку актуального назначения тех или иных жил при осуществлении ремонтных либо монтажных манипуляций.

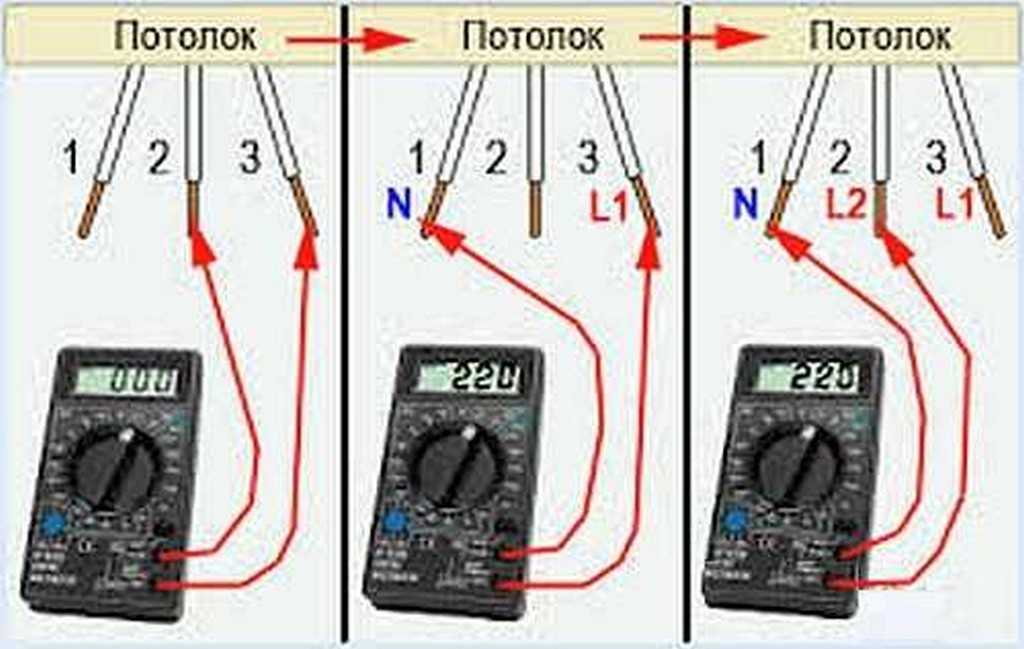

Например, для установки той же самой розетки следует с помощью прибора уточнить принадлежность проводки либо к наличию фазы или нуля, при этом маркируя их в надлежащие цвета с помощью термоусадочных трубок.
Важно! Осуществляя работы по определению фазы/нуля, следует строжайшим образом соблюдать меры электробезопасности.
При этом не следует поручать эти манипуляции персоналу, не прошедшему надлежащее обучение правилам безопасности при использовании электрооснащения, а желательно пригласить для определения фаз электрической цепи высококвалифицированных специалистов-электриков.
Коммерческие электрические системы: что такое трехфазное питание?
Термины, которые следует знать
- Переменный ток (AC): Ток, который периодически и непрерывно меняет направление и величину.
- Постоянный ток (DC): Ток, который не меняет направление, но поддерживает один и тот же устойчивый поток.
- Однофазный: Цепь, питаемая одним переменным током.
- Трехфазный/3-фазный: система электропроводки, состоящая из четырех проводов и используемая в промышленных и коммерческих целях. Эта система подходит для установок, требующих больших двигателей. Он состоит из трех горячих проводов и одного провода заземления. Напряжение в каждом горячем проводе не совпадает по фазе с другими на одну треть периода, как если бы оно создавалось тремя разными генераторами.
- Цикл: Одно полное повторение синусоидальной волны, создаваемой оборотом на 360º.
- Закон Ома: этот закон гласит, что ток, протекающий в цепи, прямо пропорционален приложенной разности потенциалов и обратно пропорционален сопротивлению в цепи.
Закон Ома
Для лучшего понимания принципов электричества полезно понимать закон Ома и умение рассчитывать различные характеристики электрических цепей в его рамках. Георг Ом (1789 г.– 1854) был немецким математиком и физиком, который определил, что удвоение электрического напряжения удваивает силу тока, а если удвоить сопротивление, сила тока уменьшится вдвое.
Понимание электрического потока похоже на понимание течения воды в трубе. Давление воды представляет собой напряжение в трубе, ток представляет собой количество воды, протекающей по трубе, а сопротивление равно размеру трубы. Чем шире труба, тем больше воды будет течь, потому что воде легче течь по широкой трубе, чем по узкой. Если бы труба была узкой, она оказывала бы большее сопротивление потоку воды. Если давление воды увеличится, то и расход в той же трубе увеличится. Узкая труба обеспечит больший расход воды при высоком давлении, чем при низком.
Три величины, относящиеся к закону Ома
| Количество | Символ | Блок | Условное обозначение |
| Текущий | я | ампер | А |
| Напряжение | Е или В | вольт | В |
| Сопротивление | Р | Ом | Ом |
Треугольник закона Ома
Этот треугольник можно использовать для расчета закона Ома и определения значений в цепи.
Следовательно, если известны две величины, можно вычислить третью.
V = I x R I = V / R R = V / I
Это математическое уравнение показывает, что при удвоении напряжения в цепи ток также удваивается. Однако, если сопротивление увеличить вдвое, ток упадет вдвое. Это отношение измеряется в единицах Ом.
Переменный ток и постоянный ток
Переменный ток может непрерывно менять направление, а постоянный или постоянный ток — нет. Переменный ток также может быть легко повышен (увеличен) или понижен (уменьшен) по напряжению. Крупные линии электропередач, распределяющие электроэнергию по всей стране, используют высоковольтный переменный ток, потому что он может быстро перемещаться по проводу с минимальным током или потерями. Мощность постоянного тока движется только в одном направлении и поддерживает одинаковое напряжение на протяжении всего пути. Только за счет рассеяния напряжение будет уменьшаться. А 9-вольтовая батарея будет уменьшать мощность с течением времени.
Вентилятор, лампочка или двигатель могут работать от сети переменного тока. Электричество, питающее это устройство, течет по проводам очень быстро и так же быстро меняет направление. Незаметная для человеческого глаза лампочка может загораться и гаснуть до 60 раз в секунду. Наоборот, батарея в сотовом телефоне использует питание постоянного тока. Кабель для зарядки должен быть подключен к трансформатору, который преобразует мощность переменного тока в мощность постоянного тока, а кабель для зарядки обеспечивает постоянное напряжение постоянного тока для устройства.
Цикл
При использовании переменного тока (AC) мощность в цепи принимает форму синусоиды, при этом за период времени кривая представлена на 360°. Электрический ток периодически меняет направление как по величине, так и по направлению. Во время положительного цикла пик подачи во время положительного цикла составляет 90°, а во время отрицательного цикла — при 270°. Ток совершает полный цикл 60 раз в секунду.
Поскольку напряжение в одной фазе то растет, то падает, постоянная мощность не может подаваться на нагрузку.
Напряжение в цепи 240 вольт в два раза больше, чем в цепи 120 вольт; это все еще одна законченная однофазная цепь, а не двухфазная цепь.
Однофазная система подает переменный ток, меняющий полярность 60 раз в секунду. Трехфазная система имеет три таких тока. Если считается, что последовательность одного цикла охватывает 360º, трехфазная система содержит три таких цикла (на 120º не совпадают по фазе друг с другом). Представьте, что каждая фаза начинается на графике ровно через 120° после предыдущей фазы.
Однофазное питание
Большинство бытовых электросетей представляют собой однофазные системы на 120/240 вольт. Чтобы обеспечить 120 вольт, есть один горячий или положительный провод, один нейтральный провод и один провод заземления. С другой стороны, есть два горячих или положительных провода, один нейтральный провод и один провод заземления для создания 240 вольт.
Трехфазное питание
Трехфазное (трехфазное) питание в здании состоит из трех силовых проводов. Каждый из трех силовых проводов не совпадает по фазе друг с другом на 120°. Следовательно, при трехфазном питании в течение одного цикла на 360° каждая фаза достигла бы пикового значения напряжения дважды (точно так же, как и однофазная), но мощность никогда не падает до нуля, поскольку происходят три одновременных цикла. Этот устойчивый поток мощности обеспечивает возможность работы с более высокими нагрузками, что делает трехфазное питание подходящим для промышленных и коммерческих приложений.
Идея трехфазной цепи устранит мерцание лампочки, потому что в цикле никогда не бывает момента, когда напряжение падает. В результате по этой фазе будет передаваться в три раза больше мощности, чем по однофазной сети всего с одним дополнительным проводом. Трехфазное питание в основном используется в системах, которым требуется больше энергии для запуска или тяжелых нагрузках, которые в противном случае могут привести к выходу из строя однофазных цепей.
Примеры включают двигатели и компрессоры в крупных коммерческих кондиционерах и приводные двигатели в механических системах.
3-фазная сеть: преимущества и недостатки
Преимущества:
- Более высокая плотность мощности, чем у однофазных цепей с той же силой тока
- Сохраняет размер провода и снижает затраты
- Легче балансировать нагрузки
- Минимизация гармонических токов
- Меньше необходимости в больших нейтральных проводах
Недостатки:
- Более высокое напряжение требует большей изоляции двигателей
- Не справляется с перегрузкой
- Требуется третий провод
Как определить, является ли система 3-фазной
Определение того, является ли система 3-фазной, можно начать со считывания паспортной таблички и паспортной таблички панели. Обычно он находится где-то в тупике (не маркировка распределения или схемы, а штамп дизайна панели). На этой этикетке должны быть указаны размер панели, напряжение, количество проводов в сети и, как правило, дата изготовления панели.
Ниже приведены примеры информации, собранной с паспортной таблички на панели.
Указанная информация включает:
- Торговая марка: Gould
- Сила тока: 100-амперная панель
- Напряжение: 120/208
- Фаза: 3-фазная, четырехпроводная
- Дата изготовления: 7 февраля 1980 г.
Информация отмечена:
- Марка: Square D
- Сила тока: 100-амперная панель
- Напряжение: 480Y/277
- Фаза: 3-фазная, четырехпроводная
- Дата изготовления: 7 марта 2019 г.
ПРИМЕЧАНИЕ. Другой способ определить, является ли система трехфазной, заключается в осмотре автоматических выключателей. Система является трехфазной, если есть выключатели, достаточно большие, чтобы охватить три полюса.
Если инспектор решит снять глухую переднюю часть панели, будут видны проводка и цепи. Изучение внутренней части даст возможность увидеть, есть ли три положительные или линейные шины, а также нейтральная и заземляющая шины.
Однофазная панель будет иметь только две линейные или положительные шины. Обратите внимание, что ComSOP не требует, чтобы инспектор удалял мертвый фронт.
Заключение
Большинство коммерческих клиентов не понимают разницы между однофазными и трехфазными системами электропитания. Вместо этого они поймут, соответствует ли текущая электрическая система в здании их потребностям. Обновление электрических систем или добавление новых систем там, где старой недостаточно, может быть дорогостоящим и проблематичным.
Инспекция коммерческой недвижимости, в соответствии с ComSOP, исключает проверочную нагрузку и расчеты системы и вместо этого фокусируется на проверке и определении номинальной и рабочей силы тока, в дополнение к описанию того, что присутствует во время проверки. Эта информация поможет клиенту принять решение о предмете собственности. Поэтому инспекторам важно понимать разницу между однофазным и трехфазным питанием, чтобы лучше представлять и документировать систему в своем отчете об инспекции.
Автор статьи: Роб Клаус, CMI ®
Дополнительные ресурсы для инспекторов коммерческой недвижимости:
- Об электроснабжении коммерческих зданий
- Как проверить коммерческую электрическую панель
- Безопасные зазоры для рабочего и выделенного пространства электрооборудования
Трехфазное питание или волшебство пропавшего Нейтрала
Электричество может показаться одновременно простым и запутанным. Никогда не помешает освежить в памяти такие вещи, как разница между вольтами, амперами и ваттами. Или краткий обзор того, где система постоянного тока может иметь наибольший смысл. Одной из особенно сложных концепций для освоения является идея трехфазного питания, особенно в конфигурации «треугольник».
Сантехники и автолюбители: радуйтесь! В этом посте мы представим сантехнику (или автомеханику) версию трехфазной системы питания.
Как работают трехфазные энергосистемы
Представьте себе систему водоснабжения переменного тока, которая обеспечивает чередующиеся импульсы давления воды и вакуума в системе с замкнутым контуром, используя две трубы (аналогично тому, как течет энергия переменного тока).
Вода поступает в ресивер (какой-то гидравлический двигатель) по одной трубе (назовем ее А), затем обратно к источнику по другой трубе (назовем ее Н). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить себе две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразующие импульсы воды в полезную работу.
Система водоснабжения переменного тока
Теперь представьте, что вы хотите произвести в три раза больше энергии. Вам потребуется три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).
Вы можете запускать три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A/B/C и во всех трубах N1/N2/N3) или вы можете запускать их не синхронно ( например, A течет на полной скорости в одном направлении, B собирается дать задний ход и C течет на полной скорости в обратном направлении). Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении.
Более того, если вы сдвинете их синхронно ровно на ⅓ цикла каждую, поток в N-трубках будет фактически нейтрализован, и вам вообще не понадобятся N-трубки (или, может быть, вместо этого вы используете только одну общую N-трубку). из трех, чтобы позаботиться о любых дисбалансах в потоке через A-трубы, которые не компенсируются полностью).
Одинарная N-труба
