Электрический ток – Физика – Теория, тесты, формулы и задачи
Оглавление:
Основные теоретические сведения
Электрический ток. Сила тока. Сопротивление
К оглавлению…
В проводниках при определенных условиях может возникнуть непрерывное упорядоченное движение свободных носителей электрического заряда. Такое движение называется электрическим током. За направление электрического тока принято направление движения положительных свободных зарядов, хотя в большинстве случае движутся электроны – отрицательно заряженные частицы.
Количественной мерой электрического тока служит сила тока I – скалярная физическая величина, равная отношению заряда q, переносимого через поперечное сечение проводника за интервал времени t, к этому интервалу времени:
Если ток не постоянный, то для нахождения количества прошедшего через проводник заряда рассчитывают площадь фигуры под графиком зависимости силы тока от времени.
Если сила тока и его направление не изменяются со временем, то такой ток называется
Средняя сила тока находится как отношение всего заряда ко всему времени (т.е. по тому же принципу, что и средняя скорость или любая другая средняя величина в физике):
Если же ток равномерно меняется с течением времени от значения I1 до значения I2, то можно значение среднего тока можно найти как среднеарифметическое крайних значений:
Плотность тока – сила тока, приходящаяся на единицу поперечного сечения проводника, рассчитывается по формуле:
При прохождении тока по проводнику ток испытывает сопротивление со стороны проводника. Причина сопротивления – взаимодействие зарядов с атомами вещества проводника и между собой.
Единица измерения сопротивления 1 Ом. Сопротивление проводника R определяется по формуле:
где: l – длина проводника, S – площадь его поперечного сечения, ρ – удельное сопротивление материала проводника (будьте внимательны и не перепутайте последнюю величину с плотностью вещества), которое характеризует способность материала проводника противодействовать прохождению тока. То есть это такая же характеристика вещества, как и многие другие: удельная теплоемкость, плотность, температура плавления и т.д. Единица измерения удельного сопротивления 1 Ом·м. Удельное сопротивление вещества – табличная величина.
Сопротивление проводника зависит и от его температуры:
где: R0 – сопротивление проводника при 0°С, t – температура, выраженная в градусах Цельсия, α – температурный коэффициент сопротивления. Он равен относительному изменению сопротивления, при увеличении температуры на 1°С.
Диод в цепи постоянного тока
Диод – это нелинейный элемент цепи, сопротивление которого зависит от направления протекания тока. Обозначается диод следующим образом:
Стрелка в схематическом обозначении диода показывает, в каком направлении он пропускает ток. В этом случае его сопротивление равно нулю, и диод можно заменить просто на проводник с нулевым сопротивлением. Если ток течет через диод в противоположном направлении, то диод обладает бесконечно большим сопротивлением, то есть не пропускает ток совсем, и является разрывом в цепи. Тогда участок цепи с диодом можно просто вычеркнуть, так как ток по нему не идет.
Закон Ома. Последовательное и параллельное соединение проводников
К оглавлению…
Немецкий физик Г.Ом в 1826 году экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику (то есть проводнику, в котором не действуют сторонние силы) сопротивлением R, пропорциональна напряжению U на концах проводника:
Величину R принято называть электрическим сопротивлением.
Проводник, обладающий электрическим сопротивлением, называется
Проводники, подчиняющиеся закону Ома, называются линейными. Графическая зависимость силы тока I от напряжения U (такие графики называются вольт-амперными характеристиками, сокращенно ВАХ) изображается прямой линией, проходящей через начало координат. Следует отметить, что существует много материалов и устройств, не подчиняющихся закону Ома, например, полупроводниковый диод или газоразрядная лампа. Даже у металлических проводников при достаточно больших токах наблюдается отклонение от линейного закона Ома, так как электрическое сопротивление металлических проводников растет с ростом температуры.
Проводники в электрических цепях можно соединять двумя способами: последовательно и параллельно.
У каждого способа есть свои закономерности.
1. Закономерности последовательного соединения:
Формула для общего сопротивления последовательно соединенных резисторов справедлива для любого числа проводников. Если же в цепь последовательно включено n одинаковых сопротивлений R, то общее сопротивление R
2. Закономерности параллельного соединения:
Формула для общего сопротивления параллельно соединенных резисторов справедлива для любого числа проводников. Если же в цепь параллельно включено n одинаковых сопротивлений R, то общее сопротивление R0 находится по формуле:
Электроизмерительные приборы
Для измерения напряжений и токов в электрических цепях постоянного тока используются специальные приборы – вольтметры и амперметры.
Вольтметр предназначен для измерения разности потенциалов, приложенной к его клеммам.
Амперметр предназначен для измерения силы тока в цепи. Амперметр включается последовательно в разрыв электрической цепи, чтобы через него проходил весь измеряемый ток. Амперметр также обладает некоторым внутренним сопротивлением
ЭДС. Закон Ома для полной цепи
К оглавлению…
Для существования постоянного тока необходимо наличие в электрической замкнутой цепи устройства, способного создавать и поддерживать разности потенциалов на участках цепи за счет работы сил неэлектростатического происхождения.
Такие устройства называются источниками постоянного тока. Силы неэлектростатического происхождения, действующие на свободные носители заряда со стороны источников тока, называются
Природа сторонних сил может быть различной. В гальванических элементах или аккумуляторах они возникают в результате электрохимических процессов, в генераторах постоянного тока сторонние силы возникают при движении проводников в магнитном поле. Под действием сторонних сил электрические заряды движутся внутри источника тока против сил электростатического поля, благодаря чему в замкнутой цепи может поддерживаться постоянный электрический ток.
При перемещении электрических зарядов по цепи постоянного тока сторонние силы, действующие внутри источников тока, совершают работу. Физическая величина, равная отношению работы Aст сторонних сил при перемещении заряда
Таким образом, ЭДС определяется работой, совершаемой сторонними силами при перемещении единичного положительного заряда.
Электродвижущая сила, как и разность потенциалов, измеряется в вольтах (В).
Закон Ома для полной (замкнутой) цепи: сила тока в замкнутой цепи равна электродвижущей силе источника, деленной на общее (внутреннее + внешнее) сопротивление цепи:
Сопротивление r – внутреннее (собственное) сопротивление источника тока (зависит от внутреннего строения источника). Сопротивление
Падение напряжения во внешней цепи при этом равно (его еще называют напряжением на клеммах источника):
Важно понять и запомнить: ЭДС и внутреннее сопротивление источника тока не меняются, при подключении разных нагрузок.
Если сопротивление нагрузки равно нулю (источник замыкается сам на себя) или много меньше сопротивления источника, то тогда в цепи потечет ток короткого замыкания:
Сила тока короткого замыкания – максимальная сила тока, которую можно получить от данного источника с электродвижущей силой ε и внутренним сопротивлением r.
У источников с малым внутренним сопротивлением ток короткого замыкания может быть очень велик, и вызывать разрушение электрической цепи или источника. Например, у свинцовых аккумуляторов, используемых в автомобилях, сила тока короткого замыкания может составлять несколько сотен ампер. Особенно опасны короткие замыкания в осветительных сетях, питаемых от подстанций (тысячи ампер). Чтобы избежать разрушительного действия таких больших токов, в цепь включаются предохранители или специальные автоматы защиты сетей.
Несколько источников ЭДС в цепи
Если в цепи присутствует несколько ЭДС подключенных последовательно, то:
1. При правильном (положительный полюс одного источника присоединяется к отрицательному другого) подключении источников общее ЭДС всех источников и их внутреннее сопротивление может быть найдено по формулам:
Например, такое подключение источников осуществляется в пультах дистанционного управления, фотоаппаратах и других бытовых приборах, работающих от нескольких батареек.
2. При неправильном (источники соединяются одинаковыми полюсами) подключении источников их общее ЭДС и сопротивление рассчитывается по формулам:
В обоих случаях общее сопротивление источников увеличивается.
При параллельном подключении имеет смысл соединять источники только c одинаковой ЭДС, иначе источники будут разряжаться друг на друга. Таким образом суммарное ЭДС будет таким же, как и ЭДС каждого источника, то есть при параллельном соединении мы не получим батарею с большим ЭДС. При этом уменьшается внутреннее сопротивление батареи источников, что позволяет получать большую силу тока и мощность в цепи:
В этом и состоит смысл параллельного соединения источников. В любом случае при решении задач сначала надо найти суммарную ЭДС и полное внутреннее сопротивление получившегося источника, а затем записать закон Ома для полной цепи.

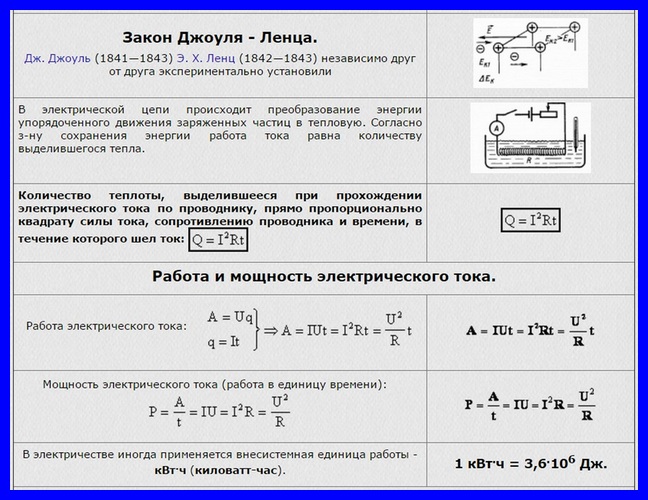

Работа и мощность тока. Закон Джоуля-Ленца
К оглавлению.
..
Работа A электрического тока I, протекающего по неподвижному проводнику с сопротивлением R, преобразуется в теплоту Q, выделяющееся на проводнике. Эту работу можно рассчитать по одной из формул (с учетом закона Ома все они следуют друг из друга):
Закон преобразования работы тока в тепло был экспериментально установлен независимо друг от друга Дж.Джоулем и Э.Ленцем и носит название закона Джоуля–Ленца. Мощность электрического тока равна отношению работы тока A к интервалу времени Δt, за которое эта работа была совершена, поэтому она может быть рассчитана по следующим формулам:
Работа электрического тока в СИ, как обычно, выражается в джоулях (Дж), мощность – в ваттах (Вт).
Энергобаланс замкнутой цепи
К оглавлению…
Рассмотрим теперь полную цепь постоянного тока, состоящую из источника с электродвижущей силой ε и внутренним сопротивлением r и внешнего однородного участка с сопротивлением R.
В этом случае полезная мощность или мощность, выделяемая во внешней цепи:
Максимально возможная полезная мощность источника достигается, если R = r и равна:
Если при подключении к одному и тому же источнику тока разных сопротивлений R1 и R2 на них выделяются равные мощности то внутреннее сопротивление этого источника тока может быть найдено по формуле:
Мощность потерь или мощность внутри источника тока:
Полная мощность, развиваемая источником тока:
КПД источника тока:
Электролиз
К оглавлению…
Электролитами принято называть проводящие среды, в которых протекание электрического тока сопровождается переносом вещества. Носителями свободных зарядов в электролитах являются положительно и отрицательно заряженные ионы. К электролитам относятся многие соединения металлов с металлоидами в расплавленном состоянии, а также некоторые твердые вещества.
Однако основными представителями электролитов, широко используемыми в технике, являются водные растворы неорганических кислот, солей и оснований.
Прохождение электрического тока через электролит сопровождается выделением вещества на электродах. Это явление получило название электролиза.
Электрический ток в электролитах представляет собой перемещение ионов обоих знаков в противоположных направлениях. Положительные ионы движутся к отрицательному электроду (катоду), отрицательные ионы – к положительному электроду (аноду). Ионы обоих знаков появляются в водных растворах солей, кислот и щелочей в результате расщепления части нейтральных молекул. Это явление называется электролитической диссоциацией.
Закон электролиза был экспериментально установлен английским физиком М.Фарадеем в 1833 году. Закон Фарадея определяет количества первичных продуктов, выделяющихся на электродах при электролизе.
Итак, масса m вещества, выделившегося на электроде, прямо пропорциональна заряду Q, прошедшему через электролит:
Величину k называют электрохимическим эквивалентом. Он может быть рассчитан по формуле:
где: n – валентность вещества, NA – постоянная Авогадро, M – молярная масса вещества, е – элементарный заряд. Иногда также вводят следующее обозначение для постоянной Фарадея:
Электрический ток в газах и в вакууме
К оглавлению…
Электрический ток в газах
В обычных условиях газы не проводят электрический ток. Это объясняется электрической нейтральностью молекул газов и, следовательно, отсутствием носителей электрических зарядов. Для того чтобы газ стал проводником, от молекул необходимо оторвать один или несколько электронов. Тогда появятся свободные носителя зарядов – электроны и положительные ионы. Этот процесс называется ионизацией газов.
Ионизировать молекулы газа можно внешним воздействием – ионизатором. Ионизаторами может быть: поток света, рентгеновские лучи, поток электронов или α-частиц. Молекулы газа также ионизируются при высокой температуре. Ионизация приводит к возникновению в газах свободных носителей зарядов – электронов, положительных ионов, отрицательных ионов (электрон, объединившийся с нейтральной молекулой).
Если создать в пространстве, занятом ионизированным газом, электрическое поле, то носители электрических зарядов придут в упорядоченное движение – так возникает электрический ток в газах. Если ионизатор перестает действовать, то газ снова становится нейтральным, так как в нем происходит рекомбинация – образование нейтральных атомов ионами и электронами.
Электрический ток в вакууме
Вакуумом называется такая степень разрежения газа, при котором можно пренебречь соударением между его молекулами и считать, что средняя длина свободного пробега превышает линейные размеры сосуда, в котором газ находится.
Электрическим током в вакууме называют проводимость межэлектродного промежутка в состоянии вакуума. Молекул газа при этом столь мало, что процессы их ионизации не могут обеспечить такого числа электронов и ионов, которые необходимы для ионизации. Проводимость межэлектродного промежутка в вакууме может быть обеспечена лишь с помощью заряженных частиц, возникших за счет эмиссионных явлений на электродах.

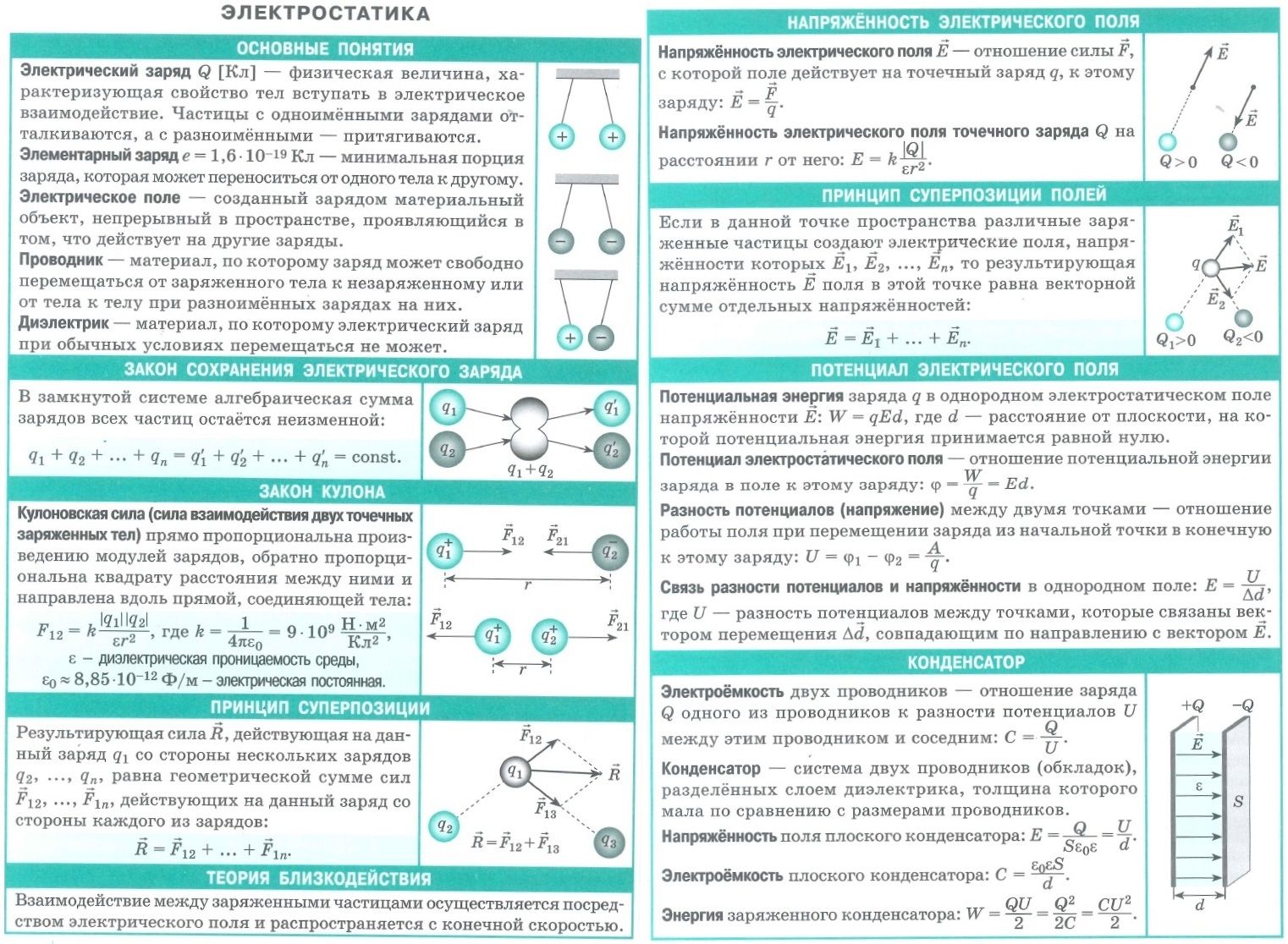

| ЭЛЕКТРИЧЕСТВО | ||
| Наименование параметра | Формула | Обозначения |
| Закон Кулона | Q1 и Q2 ― точечные заряды, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, ε ― диэлектрическая проницаемость среды, r ― расстояние между зарядами | |
| Емкость плоского конденсатора | ε ― диэлектрическая проницаемость среды между пластинами, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, S ― площадь пластины, d ― расстояние между пластинами | |
| Емкость сферического конденсатора | ε ― диэлектрическая проницаемость среды между сферами, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, R1 и R2 ― радиусы внутренней и внешней сфер соответственно | |
| Потенциал электрического поля, созданного точечным зарядом | q ― заряд сферы, R ― радиус сферы, ε ― диэлектрическая проницаемость среды, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, r ― расстояние от центра сферы | |
| Потенциал электрического поля, созданного металлической сферой на расстоянии r от центра сферы: внутри сферы и на поверхности (r ≤ R) вне сферы (r > R) | q ― заряд сферы, R ― радиус сферы, ε ― диэлектрическая проницаемость среды, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, r ― расстояние от центра сферы | |
| Теорема Гаусса-Остроградского | S ― площадь гауссовой поверхности, Еn ― нормальная к поверхности составляющая вектора напряженности электростатического поля, Q ― заряд, охваченный поверхностью интегрирования, ε ― диэлектрическая проницаемость среды, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная | |
| Напряженность поля, создаваемого зарядом бесконечной пластины | σ ― поверхностная плотность заряда, ε ― диэлектрическая проницаемость среды, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, r ― расстояние от пластины | |
| Напряженность электрического поля, создаваемого металлической заряженной сферой: внутри сферы (r < R) на поверхности сферы (r = R) вне сферы (r > R) | τ ― линейная плотность заряда; ε ― диэлектрическая проницаемость среды между пластинами, ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, r ― расстояние от оси нити | |
| Энергия конденсатора | С ― емкость конденсатора; U ― напряжение на пластинах | |
| Сопротивление провода | ρ0 ― удельное сопротивление материала провода, S ― площадь сечения провода; для меди ρ0 = 0,0175∙10−6 Ом∙м; для алюминия ρ0 = 0,028∙10−6 Ом∙м; для вольфрама ρ0 = 0,055∙10−6 Ом∙м; для железа ρ0 = 0,1∙10−6 Ом∙м | |
| Работа, совершаемая электрическим полем при перемещении точечного заряда q из точки 1 поля в точку 2 | φ1 и φ2 ― потенциалы точек 1 и 2 соответственно | |
| Период колебаний колебательного контура | L ― индуктивность катушки, C ― емкость конденсатора | |
| Индукция магнитного поля, создаваемого бесконечно длинным прямым проводником с током Напряженность магнитного поля | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная, I ― сила тока в проводнике, a ― расстояние до проводника | |
| Индукция магнитного поля в центре кругового проводника с током Напряженность магнитного поля | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная, I ― сила тока в проводнике, R ― радиус проводника | |
| Индукция магнитного поля на оси кругового проводника с током Напряженность магнитного поля | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная, I ― сила тока в проводнике, R ― радиус проводника, a ― расстояние до плоскости проводника | |
| Индукция магнитного поля внутри длинного соленоида | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная, I ― сила тока в проводнике, N ― количество витков, l ― длина соленоида | |
| Магнитная индукция поля, создаваемая отрезком проводника | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная, a ― расстояние до оси проводника, α1 и α2 ― углы между направлением тока и направлением на точку, в которой создано магнитное поле, вершинами которых являются соответственно начало и конец прямого участка проводника | |
| Связь между напряженностью H и индукцией B магнитного поля | μ ― магнитная проницаемость среды, μ0 = 4π∙10−7 Гн/м ― магнитная постоянная | |
| Индуктивность катушки равна | μ0 = 4π∙10−7 Гн/м ― магнитная постоянная; N ― количество витков; N = l/d, d ― диаметр проводника катушки; l ― длина катушки; V ― объем катушки; S ― площадь витка катушки | |
| Средняя объемная плотность энергии | ε0 = 8,85∙10−12 Ф/м ― электрическая постоянная, ε ― диэлектрическая проницаемость среды, E ― действующее значение напряженности электрического поля | |
| Сила , действующая на заряд Q, движущийся со скоростью в магнитном поле с индукцией (сила Лоренца | α ― угол, образованный вектором скорости движения частицы и вектором индукции магнитного поля | |
| Cила Ампера (сила, действующая на проводник с током в магнитном поле) | I ― сила тока, l ― длина проводника, В ― индукция магнитного поля, α ― угол между векторами | |
| Циклическая частота колебаний в контуре | L ― индуктивность контура; C ― емкость контура | |
| Мгновенное значение I силы тока в цепи, обладающей активным сопротивлением R и индуктивностью L, после размыкания цепи | I0 ― значение силы тока в цепи при t = 0; t ― время, прошедшее с момента размыкания цепи | |
| Мгновенное значение I силы тока в цепи, обладающей активным сопротивлением R и индуктивностью L, после замыкания цепи | ε ― э. д.с. источника тока; t ― время, прошедшее с момента замыкания цепи | |
| Основной закон электромагнитной индукции | εi ― электродвижущая сила индукции; N ― число витков контура; Ψ ― потокосцепление | |
| Величина ЭДС самоиндукции пропорциональна скорости изменения силы тока I: | L ― индуктивность контура или катушки | |
| Работа по перемещению проводника или по повороту контура в магнитном поле | I ― сила тока в проводнике, контуре; dФ ― пересекаемый проводником магнитный поток либо изменение магнитного потока через замкнутый контур | |
| Вращающий момент, действующий на контур с током, помещенный в магнитное поле Значение вращающего момента | индукция магнитного поля; ― магнитный момент контура, = IS, где I ― ток, протекающий по контуру, S ― площадь контура; α ― угол между векторами и | |
Работа и мощность тока — урок. Физика, 8 класс.

При прохождении тока в цепи электрическое поле совершает работу по перемещению заряда. В этом случае работу электрического поля называют работой электрического тока.
При прохождении заряда \(q\) по участку цепи электрическое поле будет совершать работу: \(A=q\cdot U\), где \(U\) — напряжение электрического поля, \(A\) — работа, совершаемая силами электрического поля по перемещению заряда \(q\) из одной точки в другую.

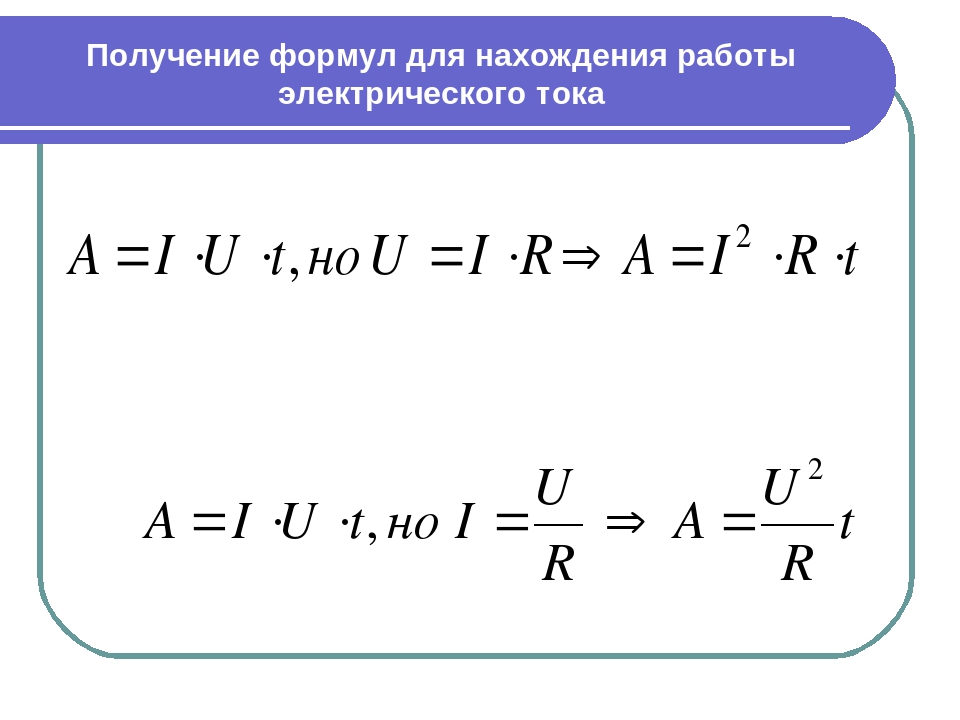

Для выражения любой из этих величин можно использовать приведённые ниже рисунки.
Количество заряда, прошедшее по участку цепи, пропорционально силе тока и времени прохождения заряда: q=I⋅t.
Работа электрического тока на участке цепи пропорциональна напряжению на её концах и количеству заряда, проходящего по этому участку: A=U⋅q.
Работа электрического тока на участке цепи пропорциональна силе тока, времени прохождения заряда и напряжению на концах участка цепи: A=U⋅I⋅t.
Чтобы выразить любую из величин из данной формулы, можно воспользоваться рисунком.
Единицы измерения величин:
работа электрического тока \([A]=1\) Дж;
напряжение на участке цепи \([U]=1\) В;
сила тока, проходящего по участку \([I]=1\) А;
время прохождения заряда (тока) \([t]=1\) с.
Для измерения работы электрического тока нужны вольтметр, амперметр и часы. Например, для определения работы, которую совершает электрический ток, проходя по спирали лампы накаливания, необходимо собрать цепь, изображённую на рисунке. Вольтметром измеряется напряжение на лампе, амперметром — сила тока в ней. А при помощи часов (секундомера) засекается время горения лампы.
Например:
I = 1,2 АU = 5 Вt = 1,5 мин = 90 сА = U⋅I⋅t = 5⋅1,2⋅90 = 540 Дж
Обрати внимание!
Работа чаще всего выражается в килоджоулях или мегаджоулях.\(1\) кДж = 1000 Дж или \(1\) Дж = \(0,001\) кДж;
\(1\) МДж = 1000000 Дж или \(1\) Дж = \(0,000001\) МДж.
Для потребителей электрической энергии существуют приборы, позволяющие в пределах ошибки измерения получать числовые данные о ее расходе в единицу времени.
Механическая мощность численно равна работе, совершённой телом в единицу времени: N = Аt. Чтобы найти мощность электрического тока, надо поступить точно также, т.е. работу тока, A=U⋅I⋅t, разделить на время.
Мощность электрического тока обозначают буквой \(Р\):
P=At=U⋅I⋅tt=U⋅I. Таким образом:Мощность электрического тока равна произведению напряжения на силу тока: P=U⋅I.
Из этой формулы можно определить и другие физические величины.
Для удобства можно использовать приведённые ниже рисунки.
За единицу мощности принят ватт: \(1\) Вт = \(1\) Дж/с.
Из формулы P=U⋅I следует, что
\(1\) ватт = \(1\) вольт ∙ \(1\) ампер, или \(1\) Вт = \(1\) В ∙ А.
Обрати внимание!
Используют также единицы мощности, кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).
\(1\) гВт = \(100\) Вт или \(1\) Вт = \(0,01\) гВт;
\(1\) кВт = \(1000\) Вт или \(1\) Вт = \(0,001\) кВт;
\(1\) МВт = \(1 000 000\) Вт или \(1\) Вт = \(0,000001\) МВт.
Пример:
Измерим силу тока в цепи с помощью амперметра, а напряжение на участке — с помощью вольтметра.
Так как мощность тока прямо пропорциональна напряжению и силе тока, протекающего через лампочку, то перемножим их значения:
I=1,2АU=5ВP =U⋅I=5⋅1,2=6Вт.
Ваттметры измеряют мощность электрического тока, протекающего через прибор. По своему назначению и техническим характеристикам ваттметры разнообразны.
В зависимости от сферы применения у них различаются пределы измерения.
Аналоговый ваттметр | Аналоговый ваттметр | Аналоговый ваттметр | Цифровой ваттметр |
Подключим к цепи по очереди две лампочки накаливания, сначала одну, затем другую и измерим силу тока в каждой из них. Она будет разной.
Сила тока в лампочке мощностью \(25\) ватт будет составлять \(0,1\) А. Лампочка мощностью \(100\) ватт потребляет ток в четыре раза больше — \(0,4\) А. Напряжение в этом эксперименте неизменно и равно \(220\) В. Легко можно заметить, что лампочка в \(100\) ватт светится гораздо ярче, чем \(25\)-ваттовая лампочка. Это происходит оттого, что её мощность больше. Лампочка, мощность которой в \(4\) раза больше, потребляет в \(4\) раза больше тока. Значит:
Обрати внимание!
Мощность прямо пропорциональна силе тока.
Что произойдёт, если одну и ту же лампочку подсоединить к источникам различного напряжения? В данном случае используется напряжение \(110\) В и \(220\) В.
Можно заметить, что при большем напряжении лампочка светится ярче, значит, в этом случае её мощность будет больше. Следовательно:
Обрати внимание!
Мощность зависит от напряжения.
Рассчитаем мощность лампочки в каждом случае:
| I=0,2АU=110ВP=U⋅I=110⋅0,2=22Вт | I=0,4АU=220ВP=U⋅I=220⋅0,4=88Вт. |
Можно сделать вывод о том, что при увеличении напряжения в \(2\) раза мощность увеличивается в \(4\) раза.
Не следует путать эту мощность с номинальной мощностью лампы (мощность, на которую рассчитана лампа). Номинальная мощность лампы (а соответственно, ток через нить накала и её расчётное сопротивление) указывается только для номинального напряжения лампы (указано на баллоне, цоколе или упаковке).
В таблице дана мощность, потребляемая различными приборами и устройствами:
Название | Рисунок | Мощность |
| Калькулятор | \(0,001\) Вт | |
| Лампы дневного света | \(15 — 80\) Вт | |
| Лампы накаливания | \(25 — 5000\) Вт | |
| Компьютер | \(200 — 450\) Вт | |
| Электрический чайник | \(650 — 3100\) Вт | |
| Пылесос | \(1500 — 3000\) Вт | |
| Стиральная машина | \(2000 — 4000\) Вт | |
| Трамвай | \(150 000 — 240000\) Вт |
Формула мощности тока в физике
Содержание:
Электрический ток, на каком угодно участке цепи совершает некоторую работу (А).{2}(6)$$
где j – плотность тока, $\rho$ – удельное сопротивление.
Единицы измерения мощности тока
Основной единицей измерения мощности тока (как и мощности вообще) в системе СИ является: [P]=Вт=Дж/с.
В СГС: [P]=эрг/с.
1 Вт=107 эрг/( с).
Выражение (4) применяют в системе СИ для того, чтобы дать определение единицы напряжения. Так, единицей напряжения (U) является вольт (В), который равен: 1 В= (1 Вт)/(1 А).
Вольтом называют электрическое напряжение, которое порождает в электроцепи постоянный ток силы 1 А при мощности 1 Вт.
Примеры решения задач
Пример
Задание. Какой должна быть сила тока, которая течет через обмотку электрического мотора для того, чтобы полезная мощность двигателя (PA) стала максимальной?Какова максимальная полезная мощность? Если двигатель постоянного тока подключен к напряжению U, сопротивление обмотки якоря – R.
Решение. Мощность, которую потребляет электроприбор, идет на нагревание (PQ) и совершение работы (PA):
$$P=P_{Q}+P_{A}(1.{2}}{P_{2}}}$$Читать дальше: Формула напряжения электрического поля.
Формула и определение электрического напряжения в цепи в физике
Пробовали ли вы когда-нибудь надувать воздушные шарики на время? Один надувает быстро, а другой за это же время надувает гораздо меньше. Без сомнения, первый совершает большую работу, чем второй.
С источниками напряжения происходит точно так же. Чтобы обеспечить движение частиц в проводнике, надо совершить работу. И эту работу совершает источник. Работу источника характеризует напряжение. Чем оно больше, тем большую работу совершает источник, тем ярче будет гореть лампочка в цепи (при других одинаковых условиях).
Напряжение равно отношению работы электрического поля по перемещению зарядак величине перемещаемого заряда на участке цепи.
U=Aq, где (U) — напряжение, (A) — работа электрического поля, (q) — заряд.
Обрати внимание!
Единица измерения напряжения в системе СИ — [(U)] = (1) B (вольт).
(1) вольт равен электрическому напряжению на участке цепи, где при протекании заряда, равного (1) Кл, совершается работа, равная (1) Дж: (1) В (= 1) Дж/1 Кл.
Все видели надпись на домашних бытовых приборах «(220) В». Она означает, что на участке цепи совершается работа (220) Дж по перемещению заряда (1) Кл.
Кроме вольта, применяют дольные и кратные ему единицы — милливольт и киловольт.
(1) мВ (= 0,001) В, (1) кВ (= 1000) В или (1) В (= 1000) мВ, (1) В (= 0,001) кВ.
Для измерения напряжения используют прибор, который называется вольтметр.
Обозначаются все вольтметры латинской буквой (V), которая наносится на циферблат приборов и используется в схематическом изображении прибора.
В школьных условиях используются вольтметры, изображённые на рисунке:
Основными элементами вольтметра являются корпус, шкала, стрелка и клеммы. Клеммы обычно подписаны плюсом или минусом и для наглядности выделены разными цветами: красный — плюс, черный (синий) — минус. Сделано это с той целью, чтобы заведомо правильно подключать клеммы прибора к соответствующим проводам, подключённым к источнику.
Обрати внимание!
В отличие от амперметра, который включается в разрыв цепи последовательно, вольтметр включается в цепь параллельно.
Включая вольтметр в цепь постоянного тока, необходимо соблюдать полярность.
Сборку электрической цепи лучше начинать со всех элементов, кроме вольтметра, а его уже подключать в самом конце.
Вольтметры делятся на приборы постоянного тока и переменного тока.
Если прибор предназначен для цепей переменного тока, то на циферблате принято изображать волнистую линию. Если прибор предназначен для цепей постоянного тока, то линия будет прямой.
| Вольтметр постоянного тока | Вольтметр переменного тока |
Можно обратить внимание на клеммы прибора. Если указана полярность («(+)» и «(-)»), то это прибор для измерения постоянного напряжения.
Иногда используют буквы (AC/DC). В переводе с английского (AC) (alternating current) — переменный ток, а (DC) (direct current) — постоянный ток.
В цепь переменного тока включается вольтметр для измерения переменного тока. Он полярности не имеет.
Обрати внимание!
Для измерения напряжения можно использовать и мультиметр.
Перед измерением необходимо прочитать инструкцию, чтобы правильно подключить прибор.
- Следует помнить, что высокое напряжение опасно.
- Что будет с человеком, который окажется рядом с упавшим оголённым кабелем, находящимся под высоким напряжением?
- Так как земля является проводником электрического тока, вокруг упавшего оголённого кабеля, находящегося под напряжением, может возникнуть опасное для человека шаговое напряжение.
При попадании под шаговое напряжение даже небольшого значения возникают непроизвольные судорожные сокращения мышц ног. Обычно человеку удаётся в такой ситуации своевременно выйти из опасной зоны.
Обрати внимание!
Однако нельзя выбегать оттуда огромными шагами, шаговое напряжение при этом только увеличится! Выходить надо обязательно быстро, но очень мелкими шагами или скачками на одной ноге!
Существует много знаков, предупреждающих о высоком напряжении. Вот некоторые из них.
Безопасным напряжением для человека считается напряжение (42) В в нормальных условиях и (12) В в условиях с повышенной опасностью (сырость, высокая температура, металлические полы и др.).
Источники:
Пёрышкин А.В. Физика, 8 класс// ДРОФА, 2013.
http://class-fizika.narod.ru/8_29.htmhttp://interneturok.ru/ru/school/physics/8-klass/belektricheskie-yavleniyab/elektricheskoe-napryazhenie
http://kamenskih3.narod.ru/untitled74.htm
Источник: https://www.yaklass.ru/p/fizika/8-klass/elektricheskie-iavleniia-12351/elektricheskoe-napriazhenie-voltmetr-12361/re-9effb98b-8fe9-4eb7-9964-54c153a18241
Электрическое напряжение: определение, формулы и как измеряется
В данной статье мы подробно разберем что такое напряжение, как просто его представить и измерить.
Определение
Напряжение — это электродвижущая сила, которая толкает свободные электроны от одного атома к другому в том же направлении.
В первые дни электричества напряжение было известно как электродвижущая сила (ЭДС). Именно поэтому в уравнениях, таких как закон Ома, напряжение представлено символом Е.
Алессандро Вольта
Единицей электрического потенциала является вольт, названный в честь Алессандро Вольта, итальянского физика, жившего между 1745 и 1827 годами.
Алессандро Вольта был одним из пионеров динамического электричества. Исследуя основные свойства электричества, он изобрел первую батарею и углубил понимание электричества.
Представление напряжения
Легче всего понять напряжении, представив давлении в трубе. При более высоком напряжении (давлении) будет течь более сильный ток. Хотя важно понимать, что напряжение (давление) может существовать без тока (потока), но ток не может существовать без напряжения (давления).
Напряжение часто называют разностью потенциалов, потому что между любыми двумя точками в цепи будет существовать разница в потенциальной энергии электронов. Когда электроны протекают через батарею, их потенциальная энергия увеличивается, но когда они протекают через лампочку, их потенциальная энергия будет уменьшаться, эта энергия покинет цепь в виде света и тепла.
Возьмите, например, обычную 1,5-вольтовую батарею AA, между двумя клеммами (+ и -) есть разность потенциалов 1,5 Вольт.
Напряжение или разность потенциалов — это просто измерение количества энергии (в джоулях) на единицу заряда (кулона). Например, в 1,5-вольтовой батарее AA каждый кулон (заряд) будет получать 1,5 вольт или джоулей энергии.
- Напряжение = [Джоуль ÷ Кулон]
- 1 вольт = 1 джоуль на кулон
- 100 вольт = 100 джоулей на кулон
- 1 кулон = 6 200 000 000 000 000 000 электронов (6,2 × 10 18 )
В чем измеряется напряжение
Мы измеряем напряжение в единицах «Вольт», которые обычно обозначаются просто буквой «V» на чертежах и технической литературе. Часто необходимо количественно определить величину напряжения, это делается в соответствии с единицами СИ, наиболее распространенные величины напряжения, которые вы увидите:
- мегавольт (мВ)
- киловольт (кВ)
- вольт (В)
- милливольт (мВ)
- микровольт (мкВ)
Напряжение всегда измеряется в двух точках с помощью устройства, называемого вольтметром. Вольтметры являются либо цифровыми, либо аналоговыми, причем последний является наиболее точным.
Вольтметры обычно встроены в портативные цифровые мультиметровые устройства, как показано ниже, они являются распространенным и часто важным инструментом для любого электрика или инженера-электрика.
Обычно вы найдете аналоговые вольтметры на старых электрических панелях, таких как распределительные щиты и генераторы, но почти все новое оборудование будет поставляться с цифровыми счетчиками в качестве стандарта.
Портативный цифровой мультиметр с функцией вольтметра
На электрических схемах вы увидите устройства вольтметра, обозначенные буквой V внутри круга, как показано ниже:
Расчет напряжения
В электрических цепях напряжение может быть рассчитано в соответствии с треугольником Ома. Чтобы найти напряжение (V), просто умножьте ток (I) на сопротивление (R).
Напряжение (V) = ток (I) * сопротивление (R)
V = I *R
Пример
- Ток в цепи (I) = 10 АСопротивление цепи (R) = 2 Ом
- Напряжение (V) = 10 А * 2 Ом
- Ответ: V = 20В
Резюме
- Напряжение — это сила, которая перемещает электроны от одного атома к другому
- Напряжение также известно как разность потенциалов
- Напряжение измеряется в единицах «вольт» (В)
- Батареи увеличивают потенциальную энергию электронов
- Лампочки и другие нагрузки уменьшают потенциальную энергию электронов
- Напряжение измеряется с помощью вольтметра
- Напряжение цепи можно рассчитать путем умножения тока и сопротивления
Источник: https://meanders.ru/naprjazhenie.shtml
Что такое Электрическое напряжение — Определение, измерение
Большинство людей в быту могут оперировать таким понятием как электрическое напряжение. Практически все знают, что бытовая розетка находится под напряжением 220В, а пальчиковая батарейка выдает напряжение всего в 1.5В.
При этом далеко не каждый человек, окончивший среднюю школу или даже технический ВУЗ в состоянии ответить, что же все-таки означает термин электрическое напряжение.
В этом материале мы постараемся ответить на этот вопрос, по возможности не прибегая к сложной математике.
Определение электрического напряжения
В учебниках по физике и электротехнике можно встретить разные определения электрического напряжения. Одно из них звучит следующим образом: электрическое напряжение между двумя точками пространства равно разности потенциалов электрического поля в этих точках. Математически это записывается так:
U=φ_a-φ_b (1).
Где U – электрическое напряжение, а φ_a и φ_b потенциалы электрического поля в точках A и B соответственно.
Если мы не знаем что такое потенциал электрического поля в точке, то приведенное выше определение мало проясняет вопрос, что же такое электрическое напряжение.
Под потенциалом электрического поля в точке понимают работу, по перемещению единичного заряда совершаемую электрическим полем из данной точки в точку с нулевым потенциалом.
На первый взгляд определение электрического потенциала кажется довольно сложным. Например, не совсем понятно, где находится точка с нулевым потенциалом.
Для начала нужно запомнить, что электрический потенциал это работа по переносу единичного заряда. Если обратиться к формуле (1) то станет ясно, что электрическое напряжение не что иное, как разность двух работ. То есть электрическое напряжение, тоже есть работа.
Отсюда мы приходим ко второму определению. Электрическое напряжение численно равно работе по переносу единичного электрического заряда из точки А в точку В. При этом φ_a и φ_b это потенциальная энергия которой обладает единичный заряд в точках А и В соответственно.
Для лучшего понимания изложенного выше можно привести следующую аналогию. Любое тело, находящееся на некотором расстоянии от Земли обладает потенциальной энергией.
Для того чтобы поднять тело выше придется выполнить некоторую работу. Величина этой работы будет равна разности потенциальных энергий, которыми обладает тело на разной высоте.
Похожую картину мы наблюдаем, когда мы имеем дело с электрическим полем.
Что касается точки пространства, в которой электрический заряд обладает нулевым электрическим потенциалом, то в теории электричества эту точку можно выбрать произвольно. Связанно это с тем, что электрическое поле «потенциально».
Чтобы прояснить этот термин придется прибегнуть к высшей математике, а мы решили этого избежать. На практике специалисты в области электротехники в качестве точек с нулевым потенциалом часто выбирают поверхность Земли.
И многие измерения выполняют относительно нее.
Электрические поля могут быть постоянными (неизменными во времени) и переменными. Переменные электрические поля могут изменяться по различным математическим законам.
В технике чаще всего используются переменные электрические поля, которые изменяются по закону синуса.
В случае переменного электрического поля мгновенное значение разности потенциалов между двумя точками можно вычислить по следующей формуле:
u(t)=U_m sin〖(ωt)〗 (2).
Здесь u – мгновенное значение напряжения; Um – максимальное значение напряжения; ω – частота, t – время.
Измерение электрического напряжения
Электрическое напряжение измеряют с помощью вольтметров. Для измерения напряжения (разности потенциалов) на участке электрической цепи щупы вольтметра подключают к концам этого участка и по шкале считывают показания прибора.
Существует множество типов вольтметров. Мы остановимся на аналоговых вольтметрах с магнитоэлектрическими измерительными механизмами. Эти механизмы довольно часто применяют в щитовых вольтметрах и многофункциональных измерительных приборах – мультиметрах.
Магнитоэлектрический электрический механизм представляет собой проволочную катушку, размещенную между полюсами магнита. Катушка подвешивается на спиральных пружинах обеспечивающих высокую чувствительность прибора. С катушкой связана указательная стрелка, с помощью которой осуществляется отсчет показаний на шкале прибора.
Ниже на рисунке показано устройство магнитоэлектрического механизма.
Магнитоэлектрические измерительные механизмы имеют высокую чувствительность. С их помощью можно измерить напряжения составляющие сотые доли вольта. Для расширения пределов измерения последовательно с измерительным механизмом включают добавочные сопротивления. Схема простейшего вольтметра постоянного тока показана на рисунке.
Одним из важнейших параметром вольтметра является его внутреннее сопротивление. Чем больше значение внутреннего сопротивления вольтметра, тем меньшую погрешность можно получить в процессе измерения.
Для аналоговых вольтметров внутреннее сопротивление обычно составляет 20кОм на вольт.
Если необходимо получить большее значение сопротивления для измерений применяют электронные вольтметры, цифровые или аналоговые.
Для измерения переменного напряжения в конструкцию вольтметров включают выпрямители, которые преобразуют переменное напряжение в постоянное. Шкалы вольтметров для измерения переменного напряжения обычно градуируют в действующих (эффективных) значениях напряжения. Действующее значение переменного тока связано с максимальным следующим соотношением.
U=1/√2 U_m=0,707U_m (3)
Действующее значение удобно применять при вычислении мощности электрической цепи. Когда мы говорим, что в электрической розетке присутствует напряжение 220В, речь идет именно о действующем значении напряжения.
В коротком материале трудно рассказать обо всех нюансах связанных с электрическим напряжением и способах его измерения. Но мы надеемся, что текст окажется полезен читателю.
Источник: https://Elektrika.ru/articles/elektroprovodka/elektricheskoe_napryazhenie/
Электрическое напряжение цепи
При описании протекающих в электроцепи процессов в электротехнике применяют такие понятия, как сопротивление, напряжение и ток. Каждому из этих понятий свойственны свои специфические характеристики, и они имеют соответствующее назначение.
Обязательным для протекания зарядов требованием считается наличие цепи (замкнутого контура, обеспечивающего все необходимые условия для их передвижения). При формировании разрыва внутри движущихся частиц их направленное перемещение резко прекращается.
По такому принципу работают все типы выключателей и используемые в электрике защиты. Они осуществляют разделение между собой за счет подвижных контактов токопроводящих частей. Это действие и способствует прерыванию процесса протекания электрического тока после отключения электроприбора.
Понятие электрического напряжения в физике
Электрическим током в физике считается направленное перемещение заряженных частиц, создаваемое электрополем, совершающим при этом определенную работу.
Определение 1
Работа создающего ток электрополя называется работой тока ($A$). Такая работа может на разных участках цепи отличаться, однако при этом она будет пропорциональной проходящему через него заряду.
Ничего непонятно?
Попробуй обратиться за помощью к преподавателям
- Физической величиной работы тока на конкретном участке при перемещении по нему заряда 1 Кл считается электрическое напряжение ($U$).
- Для определения напряжения на отдельно взятом участке существует следующая формула:
- $U =frac{A}{q}$, где:
- $A$ — работа тока,
- $q$ — прошедший по участку заряд.
Возникновение тока в электрической цепи
Замечание 1
Электрическую цепь характеризует комплекс устройств, обеспечивающих путь для протекающего электрического тока и соединенных определенным образом. В качестве элементов электроцепи служат: нагрузка, проводники и источник тока. В составе электрической цепи могут быть и другие элементы, как, например, устройства защиты и коммутации.
Необходимым условием возникновения тока будет соединение двух точек, у одной из которых очень много электронов в отличие от другой. Иными словами, потребуется образование разности потенциалов между указанными точками. С этой целью в цепи используется источник тока. Таким источником могут служить устройства в виде генераторов, батарей, химических элементов и др.
В качестве нагрузки в электроцепи выступает абсолютно любой потребитель электроэнергии. Нагрузка способна оказывать сопротивление электрическому току. От величины такого сопротивления будет зависеть величина тока. Ток течет по проводникам от источника тока к нагрузке. Проводниками, в свою очередь, служат материалы, имеющие наименьшее сопротивление, такие, как золото, серебро, медь.
Типы соединения элементов в электрической цепи
В электротехнике, в зависимости от типа соединения элементов электроцепи, существуют такие виды электрических цепей:
- последовательная;
- параллельная электрическая цепь;
- последовательно-параллельная.
В электрической цепи последовательного типа соединении все элементы соединены друг с другом последовательно. Это означает, что конец первого элемента соединяется с началом второго и т.д.
- Для тока такое соединение элементов дает только один путь протекания от источника к нагрузке. Общий ток цепи при этом будет равен току, который проходит через каждый элемент цепи:
- $I_{общ} = I_1=I_2=I_3$
- При падающем напряжении вдоль всей цепи оно будет равняться приложенному к рассматриваемому участку (AB) напряжению $E$ и сумме падений напряжений на всех участках электроцепи (резисторах). Это выражает следующая формула:
- $E=U(A-B)=U_1+U_2+U_3$
- Элементы в параллельной электрической цепи соединены так, что начало каждого из них соединяется в одну общую точку, а концы при этом — в другую.
- Для тока в этом случае существует несколько путей протекания к нагрузкам от источника. При этом общий ток цепи $I_{общ}$ получен посредством формулы:
- $I_{общ}=I_1+I_2+I_3$
- Падение напряжения на всех резисторах выражает следующая формула: $E=U_1=U_2=U_3$
Последовательно-параллельная электроцепь представляет комбинацию цепи последовательного и параллельного типа соединения. Другими словами, ее элементы могут включаться, как последовательным, так и параллельным образом.
Электрическое напряжение в цепях постоянного, переменного и трехфазного тока
Определение 2
Напряжением в цепи постоянного тока на участке между точками A и B считается совершаемая электрическим полем работа в момент переноса пробного положительного заряда из первой точки во вторую.
При описании цепей переменного тока используют такие виды напряжений: мгновенное, амплитудное, среднее, среднеквадратичное.
Мгновенное напряжение представляет разность потенциалов двух точек, которая была измерена в конкретный момент времени. Данный вид напряжения будет зависеть от времени.
Амплитудным считается максимальное по модулю значение мгновенного напряжения, взятое за весь период колебаний:
$U_M=max(u(t))$
В цепях трехфазного тока существует напряжение фазного и линейного типа. Под фазным понимается среднеквадратичное значение напряжения на каждой отдельной фазе нагрузки. Линейным считается напряжение между подводящими фазными проводами. Если нагрузка соединяется в треугольник, фазное и линейное напряжение будут равны.
Источник: https://spravochnick.ru/fizika/napryazhenie_elektricheskogo_toka/elektricheskoe_napryazhenie_cepi/
Напряжение электрического тока и вольтметр
Электрический ток – это проходящие через проводник электроны, несущие отрицательный заряд. Объем этого заряда или, иными словами, количество электричества характеризует силу тока. Мы знаем, что сила тока одинакова во всех местах цепи.
Электроны не могут исчезать или «спрыгивать» с проводов и нагрузки. Поэтому, силу тока мы можем измерить в любом месте электрической цепи. Однако, будет ли одинаковым действие тока на разные участки этой цепи? Давайте разберемся.
Проходя по проводам, ток лишь слегка их нагревает, однако не совершает при этом большой работы.
Проходя же через спираль электрической лампочки, ток не просто сильно нагревает ее, он нагревает ее до такой степени, что она, раскаляясь, начинает светиться.
То есть в данном случае ток совершает механическую работу, и довольно приличную работу. Ток тратит свою энергию. Электроны в том же количестве продолжают бежать дальше, но энергии у них уже поменьше.
Определение электрического напряжения
То есть электрическое поле должно было «протащить» электроны через нагрузку, и энергия, которая при этом израсходовалась, характеризуется величиной, называемой электрическим напряжением.
Эта же энергия потратилась на какое-то изменение состояния вещества нагрузки. Энергия, как мы знаем, не пропадает в никуда и не появляется из ниоткуда. Об этом гласит Закон сохранения энергии.
То есть, если ток потратил энергию на прохождение через нагрузку, эту энергию приобрела нагрузка и, например, нагрелась.
То есть, приходим к определению: напряжение электрического тока – это величина, показывающая, какую работу совершило поле при перемещении заряда от одной точки до другой. Напряжение в разных участках цепи будет различным.
Напряжение на участке пустого провода будет совсем небольшим, а напряжение на участке с какой-либо нагрузкой будет гораздо большим, и зависеть величина напряжения будет от величины работы, произведенной током. Измеряют напряжение в вольтах (1 В).
Для определения напряжения существует формула:
U=A/q,
где U — напряжение,A – работа, совершенная током по перемещению заряда q на некий участок цепи.
Напряжение на полюсах источника тока
Что касается напряжения на участке цепи – все понятно.
А что же тогда означает напряжение на полюсах источника тока? В данном случае это напряжение означает потенциальную величину энергии, которую может источник придать току. Это как давление воды в трубах.
Эта величина энергии, которая будет израсходована, если к источнику подключить некую нагрузку. Поэтому, чем большее напряжение у источника тока, тем большую работу может совершить ток.
Вольтметр
Для измерения напряжения существует прибор, называемый вольтметром. В отличие от амперметра, он подключается не произвольно в любом месте цепи, а параллельно нагрузке, до нее и после. В таком случае вольтметр показывает величину напряжения, приложенного к нагрузке. Для измерения напряжения на полюсах источника тока, вольтметр подключают непосредственно к полюсам прибора.
Нужна помощь в учебе?
Предыдущая тема: Сила тока: природа, формула, измерение амперметром
Следующая тема: Сопротивление тока: притяжение ядер, проводники и непроводники
Источник: http://www.nado5.ru/e-book/ehlnapryazhenie-voltmetr
Постоянный электрический ток
Автор статьи — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев
Темы кодификатора ЕГЭ: постоянный электрический ток, сила тока, напряжение
Электрический ток обеспечивает комфортом жизнь современного человека. Технологические достижения цивилизации — энергетика, транспорт, радио, телевидение, компьютеры, мобильная связь — основаны на использовании электрического тока.
Электрический ток — это направленное движение заряженных частиц, при котором происходит перенос заряда из одних областей пространства в другие.
Электрический ток может возникать в самых различных средах: твёрдых телах, жидкостях, газах. Порой и среды никакой не нужно — ток может существовать даже в вакууме! Мы поговорим об этом в своё время, а пока приведём лишь некоторые примеры.
• Замкнём полюса батарейки металлическим проводом. Свободные электроны провода начнут направленное движение от «минуса» батарейки к «плюсу».
Это — пример тока в металлах.
• Бросим в стакан воды щепотку поваренной соли . Молекулы соли диссоциируют на ионы, так что в растворе появятся свободные заряды: положительные ионы и отрицательные ионы . Теперь засунем в воду два электрода, соединённые с полюсами батарейки. Ионы начнут направленное движение к отрицательному электроду, а ионы — к положительному.
Это — пример прохождения тока через раствор электролита.
• Грозовые тучи создают столь мощные электрические поля, что оказывается возможным пробой воздушного промежутка длиной в несколько километров. В результате сквозь воздух проходит гигантский разряд — молния.
Это — пример электрического тока в газе.
Во всех трёх рассмотренных примерах электрический ток обусловлен движением заряженных частиц внутри тела и называется током проводимости.
• Вот несколько иной пример. Будем перемещать в пространстве заряженное тело. Такая ситуация согласуется с определением тока! Направленное движение зарядов — есть, перенос заряда в пространстве — присутствует. Ток, созданный движением макроскопического заряженного тела, называется конвекционным.
Заметим, что не всякое движение заряженных частиц образует ток.
Например, хаотическое тепловое движение зарядов проводника — не направленное (оно совершается в каких угодно направлениях), и потому током не является (при возникновении тока свободные заряды продолжают совершать тепловое движение! Просто в этом случае к хаотическим перемещениям заряженных частиц добавляется их упорядоченный дрейф в определённом
направлении).
Не будет током и поступательное движение электрически нейтрального тела: хотя заряженные частицы в его атомах и совершают направленное движение, не происходит переноса заряда из одних участков пространства в другие.
Направление электрического тока
Направление движения заряженных частиц, образующих ток, зависит от знака их заряда. Положительно заряженные частицы будут двигаться от «плюса» к «минусу», а отрицательно заряженные — наоборот, от «минуса» к «плюсу».
В электролитах и газах, например, присутствуют как положительные, так и отрицательные свободные заряды, и ток создаётся их встречным движением в обоих направлениях.
Какое же из этих направлений принять за направление электрического тока?
Направлением тока принято считать направление движения положительных зарядов.
Попросту говоря, по соглашению ток течёт от «плюса» к «минусу» (рис. 1; положительная клемма источника тока изображена длинной чертой, отрицательная клемма — короткой).
Рис. 1. Направление тока
Данное соглашение вступает в некоторое противоречие с наиболее распространённым случаем металлических проводников. В металле носителями заряда являются свободные электроны, и двигаются они от «минуса» к «плюсу». Но в соответствии с соглашением мы вынуждены считать, что направление тока в металлическом проводнике противоположно движению свободных электронов. Это, конечно, не очень удобно.
Тут, однако, ничего не поделаешь — придётся принять эту ситуацию как данность. Так уж исторически сложилось.
Выбор направления тока был предложен Ампером (договорённость о направлении тока понадобилась Амперу для того, чтобы дать чёткое правило определения направления силы, действующей на проводник с током в магнитном поле.
Сегодня эту силу мы называем силой Ампера, направление которой определяется по правилу левой руки) в первой половине XIX века, за 70 лет до открытия электрона. К этому выбору все привыкли, и когда в 1916 году выяснилось, что ток в металлах вызван движением свободных электронов, ничего менять уже не стали.
Действия электрического тока
Как мы можем определить, протекает электрический ток или нет? О возникновении электрического тока можно судить по следующим его проявлениям.
1. Тепловое действие тока. Электрический ток вызывает нагревание вещества, в котором он протекает. Именно так нагреваются спирали нагревательных приборов и ламп накаливания. Именно поэтому мы видим молнию. В основе действия тепловых амперметров лежит тепловое расширение проводника с током, приводящее к перемещению стрелки прибора.
2. Магнитное действие тока. Электрический ток создаёт магнитное поле: стрелка компаса, расположенная рядом с проводом, при включении тока поворачивается перпендикулярно проводу.
Магнитное поле тока можно многократно усилить, если обмотать провод вокруг железного стержня — получится электромагнит.
На этом принципе основано действие амперметров магнитоэлектрической системы: электромагнит поворачивается в поле постоянного магнита, в результате чего стрелка прибора перемещается по шкале.
3. Химическое действие тока. При прохождении тока через электролиты можно наблюдать изменение химического состава вещества. Так, в растворе положительные ионы двигаются к отрицательному электроду, и этот электрод покрывается медью.
Электрический ток называется постоянным, если за равные промежутки времени через поперечное сечение проводника проходит одинаковый заряд.
Постоянный ток наиболее прост для изучения. С него мы и начинаем.
Сила и плотность тока
Количественной характеристикой электрического тока является сила тока. В случае постоянного тока абсолютная величина силы тока есть отношение абсолютной величины заряда , прошедшего через поперечное сечение проводника за время , к этому самому времени:
(1)
Измеряется сила тока в амперах (A). При силе тока в А через поперечное сечение проводника за с проходит заряд в Кл.
Подчеркнём, что формула (1) определяет абсолютную величину, или модуль силы тока.
Сила тока может иметь ещё и знак! Этот знак не связан со знаком зарядов, образующих ток, и выбирается из иных соображений.
А именно, в ряде ситуаций (например, если заранее не ясно, куда потечёт ток) удобно зафиксировать некоторое направление обхода цепи (скажем, против часовой стрелки) и считать силу тока положительной, если направление тока совпадает с направлением обхода, и отрицательной, если ток течёт против направления обхода (сравните с тригонометрическим кругом: углы считаются положительными, если отсчитываются против часовой стрелки, и отрицательными, если по часовой стрелке).
В случае постоянного тока сила тока есть величина постоянная. Она показывает, какой заряд проходит через поперечное сечение проводника за с.
- Часто бывает удобно не связываться с площадью поперечного сечения и ввести величину плотности тока:
- (2)
- где — сила тока, — площадь поперечного сечения проводника (разумеется, это сечение перпендикулярно направлению тока). С учётом формулы (1) имеем также:
Плотность тока показывает, какой заряд проходит за единицу времени через единицу площади поперечного сечения проводника. Согласно формуле (2), плотность тока измеряется в А/м2.
Скорость направленного движения зарядов
Когда мы включаем в комнате свет, нам кажется, что лампочка загорается мгновенно. Скорость распространения тока по проводам очень велика: она близка к км/с (скорости света в вакууме). Если бы лампочка находилась на Луне, она зажглась бы через секунду с небольшим.
Однако не следует думать, что с такой грандиозной скоростью двигаются свободные заряды, образующие ток. Оказывается, их скорость составляет всего-навсего доли миллиметра в секунду.
Почему же ток распространяется по проводам так быстро? Дело в том, что свободные заряды взаимодействуют друг с другом и, находясь под действием электрического поля источника тока, при замыкании цепи приходят в движение почти одновременно вдоль всего проводника. Скорость распространения тока есть скорость передачи электрического взаимодействия между свободными зарядами, и она близка к скорости света в вакууме. Скорость же, с которой сами заряды перемещаются внутри проводника, может быть на много порядков меньше.
Итак, подчеркнём ещё раз, что мы различаем две скорости.
1. Скорость распространения тока. Это — скорость передачи электрического сигнала по цепи. Близка к км/с.
2. Скорость направленного движения свободных зарядов. Это — средняя скорость перемещения зарядов, образующих ток. Называется ещё скоростью дрейфа.
Мы сейчас выведем формулу, выражающую силу тока через скорость направленного движения зарядов проводника.
Пусть проводник имеет площадь поперечного сечения (рис. 2). Свободные заряды проводника будем считать положительными; величину свободного заряда обозначим (в наиболее важном для практики случая металлического проводника это есть заряд электрона). Концентрация свободных зарядов (т. е. их число в единице объёма) равна .
Рис. 2. К выводу формулы
- Какой заряд пройдёт через поперечное сечение нашего проводника за время ?
- С одной стороны, разумеется,
- (3)
- С другой стороны, сечение пересекут все те свободные заряды, которые спустя время окажутся внутри цилиндра с высотой . Их число равно:
- Следовательно, их общий заряд будет равен:
- (4)
- Приравнивая правые части формул (3) и (4) и сокращая на , получим:
- (5)
- Соответственно, плотность тока оказывается равна:
- Давайте в качестве примера посчитаем, какова скорость движения свободных электронов в медном проводе при силе тока A.
- Заряд электрона известен: Кл.
Чему равна концентрация свободных электронов? Она совпадает с концентрацией атомов меди, поскольку от каждого атома отщепляется по одному валентному электрону. Ну а концентрацию атомов мы находить умеем:
- м
- Положим мм . Из формулы (5) получим:
- м/с.
- Это порядка одной десятой миллиметра в секунду.
Стационарное электрическое поле
Мы всё время говорим о направленном движении зарядов, но ещё не касались вопроса о том, почему свободные заряды совершают такое движение. Почему, собственно, возникает электрический ток?
Для упорядоченного перемещения зарядов внутри проводника необходима сила, действующая на заряды в определённом направлении. Откуда берётся эта сила? Со стороны электрического поля!
Чтобы в проводнике протекал постоянный ток, внутри проводника должно существовать стационарное (то есть — постоянное, не зависящее от времени) электрическое поле. Иными словами, между концами проводника нужно поддерживать постоянную разность потенциалов.
Стационарное электрическое поле должно создаваться зарядами проводников, входящих в электрическую цепь. Однако заряженные проводники сами по себе не смогут обеспечить протекание постоянного тока.
Рассмотрим, к примеру, два проводящих шара, заряженных разноимённо. Соединим их проводом. Между концами провода возникнет разность потенциалов, а внутри провода — электрическое поле. По проводу потечёт ток.
Но по мере прохождения тока разность потенциалов между шарами будет уменьшаться, вслед за ней станет убывать и напряжённость поля в проводе. В конце концов потенциалы шаров станут равны друг другу, поле в проводе обратится в нуль, и ток исчезнет.
Мы оказались в электростатике: шары плюс провод образуют единый проводник, в каждой точке которого потенциал принимает одно и то же значение; напряжённость
поля внутри проводника равна нулю, никакого тока нет.
То, что электростатическое поле само по себе не годится на роль стационарного поля, создающего ток, ясно и из более общих соображений. Ведь электростатическое поле потенциально, его работа при перемещении заряда по замкнутому пути равна нулю. Следовательно, оно не может вызывать циркулирование зарядов по замкнутой электрической цепи — для этого требуется совершать ненулевую работу.
Кто же будет совершать эту ненулевую работу? Кто будет поддерживать в цепи разность потенциалов и обеспечивать стационарное электрическое поле, создающее ток в проводниках?
Ответ — источник тока, важнейший элемент электрической цепи.
Чтобы в проводнике протекал постоянный ток, концы проводника должны быть присоединены к клеммам источника тока (батарейки, аккумулятора и т. д.).
Клеммы источника — это заряженные проводники. Если цепь замкнута, то заряды с клемм перемещаются по цепи — как в рассмотренном выше примере с шарами. Но теперь разность потенциалов между клеммами не уменьшается: источник тока непрерывно восполняет заряды на клеммах, поддерживая разность потенциалов между концами цепи на неизменном уровне.
В этом и состоит предназначение источника постоянного тока. Внутри него протекают процессы неэлектрического (чаще всего — химического) происхождения, которые обеспечивают непрерывное разделение зарядов. Эти заряды поставляются на клеммы источника в необходимом количестве.
Количественную характеристику неэлектрических процессов разделения зарядов внутри источника — так называемую ЭДС — мы изучим позже, в соответствующем листке.
А сейчас вернёмся к стационарному электрическому полю. Каким же образом оно возникает в проводниках цепи при наличии источника тока?
Заряженные клеммы источника создают на концах проводника электрическое поле. Свободные заряды проводника, находящиеся вблизи клемм, приходят в движение и действуют своим электрическим полем на соседние заряды.
Со скоростью, близкой к скорости света, это взаимодействие передаётся вдоль всей цепи, и в цепи устанавливается постоянный электрический ток. Стабилизируется и электрическое поле, создаваемое движущимися зарядами.
Стационарное электрическое поле — это поле свободных зарядов проводника, совершающих направленное движение.
Стационарное электрическое поле не меняется со временем потому, что при постоянном токе не меняется картина распределения зарядов в проводнике: на место заряда, покинувшего данный участок проводника, в следующий момент времени поступает точно такой же заряд. По этой причине стационарное поле во многом (но не во всём) аналогично полю электростатическому.
А именно, справедливы следующие два утверждения, которые понадобятся нам в дальнейшем (их доказательство даётся в вузовском курсе физики).
1. Как и электростатическое поле, стационарное электрическое поле потенциально. Это позволяет говорить о разности потенциалов (т. е. напряжении) на любом участке цепи (именно эту разность потенциалов мы измеряем вольтметром).
Потенциальность, напомним, означает, что работа стационарного поля по перемещению заряда не зависит от формы траектории.
Именно поэтому при параллельном соединении проводников напряжение на каждом из них одинаково: оно равно разности потенциалов стационарного поля между теми двумя точками, к которым подключены проводники.
2.
В отличие от электростатического поля, стационарное поле движущихся зарядов проникает внутрь проводника (дело в том, что свободные заряды, участвуя в направленном движении, не успевают должным образом перестраиваться и принимать «электростатические» конфигурации).
Линии напряжённости стационарного поля внутри проводника параллельны его поверхности, как бы ни изгибался проводник. Поэтому, как и в однородном электростатическом поле, справедлива формула , где — напряжение на концах проводника, — напряжённость стационарного поля в проводнике, — длина проводника.
Источник: https://ege-study.ru/ru/ege/materialy/fizika/postoyannyj-elektricheskij-tok/
Электрическое напряжение — это… Что такое Электрическое напряжение?
Электри́ческое напряже́ние между точками A и B электрической цепи или электрического поля — физическая величина, значение которой равно отношению работы электрического поля, совершаемой при переносе пробного электрического заряда из точки A в точку B, к величине пробного заряда.
При этом считается, что перенос пробного заряда не изменяет распределения зарядов на источниках поля (по определению пробного заряда).
В потенциальном электрическом поле эта работа не зависит от пути, по которому перемещается заряд. В этом случае электрическое напряжение между двумя точками совпадает с разностью потенциалов между ними.
— интеграл от проекции поля эффективной напряжённости поля (включающего сторонние поля) на расстояние между точками A и B вдоль заданной траектории, идущей из точки A в точку B. В электростатическом поле значение этого интеграла не зависит от пути интегрирования и совпадает с разностью потенциалов.
Единицей измерения напряжения в системе СИ является вольт.
Напряжение в цепях постоянного тока
Напряжение в цепи постоянного тока определяется так же, как и в электростатике.
Напряжение в цепях переменного тока
Для описания цепей переменного тока применяются следующие понятия:
Мгновенное напряжение
Мгновенное напряжение есть разность потенциалов между двумя точками, измеренная в данный момент времени. Оно является функцией времени:
Амплитудное значение напряжения
Амплитуда напряжения есть максимальное по модулю значение мгновенного напряжения за весь период колебаний:
Для гармонических (синусоидальных) колебаний напряжения мгновенное значение напряжения выражается как:
Для сети переменного синусоидального напряжения со среднеквадратичным значением 220 В амплитудное равно приблизительно 311,127 В.
Амплитудное напряжение можно измерить с помощью осциллографа.
Среднее значение напряжения
Среднее значение напряжения (постоянная составляющая напряжения) определяется за весь период колебаний, как:
Для чистой синусоиды среднее значение напряжения равно нулю.
Среднеквадратичное значение напряжения
Среднеквадратичное значение (устаревшее наименование: действующее, эффективное) наиболее удобно для практических расчётов, так как на линейной активной нагрузке оно совершает ту же работу (например, лампа накаливания имеет ту же яркость свечения, нагревательный элемент выделяет столько же тепла), что и равное ему постоянное напряжение:
Для синусоидального напряжения справедливо равенство:
В технике и быту при использовании переменного тока под термином «напряжение» имеется в виду именно эта величина, и все вольтметры проградуированы исходя из её определения.
Однако конструктивно большинство приборов фактически измеряют не среднеквадратичное, а средневыпрямленное (см.
ниже) значение напряжения, поэтому для несинусоидального сигнала их показания могут отличаться от истинного значения.
Средневыпрямленное значение напряжения
Средневыпрямленное значение есть среднее значение модуля напряжения:
Для синусоидального напряжения справедливо равенство:
На практике используется редко, однако большинство вольтметров переменного тока (те, в которых ток перед измерением выпрямляется) фактически измеряют именно эту величину, хотя их шкала и проградуирована по среднеквадратичным значениям.
Напряжение в цепях трёхфазного тока
В цепях трёхфазного тока различают фазное и линейное напряжения.
Под фазным напряжением понимают среднеквадратичное значение напряжения на каждой из фаз нагрузки, а под линейным — напряжение между подводящими фазными проводами.
При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в раз больше фазного.
На практике напряжение трёхфазной сети обозначают дробью, в знаменателе которой стоит линейное напряжение, а в числителе — фазное при соединении в звезду (или, что то же самое, потенциал каждой из линий относительно земли). Так, в России наиболее распространены сети с напряжением 220/380 В; также иногда используются сети 127/220 В и 380/660 В.
Стандарты
| Электрокардиограмма | Импульсное | 1-2 мВ | — |
| Телевизионная антенна | Переменное высокочастотное | 1-100 мВ | — |
| Батарейка AA («пальчиковая») | Постоянное | 1,5 В | — |
| Литиевая батарейка | Постоянное | 3 В — 1,8 В (в исполнении пальчиковой батарейки , на примере Varta Professional Lithium, AA) | — |
| Управляющие сигналы компьютерных компонентов | Импульсное | 3,5 В, 5 В | — |
| Батарейка типа 6F22 («Крона») | Постоянное | 9 В | — |
| Силовое питание компьютерных компонентов | Постоянное | 12 В | — |
| Электрооборудование автомобиля | Постоянное | 12/24 В | — |
| Блок питания ноутбука и жидкокристаллических мониторов | Постоянное | 19 В | — |
| Сеть «безопасного» пониженного напряжения для работы в опасных условиях | Переменное | 36-42 В | — |
| Напряжение наиболее стабильного горения свечи Яблочкова | Постоянное | 55 В | — |
| Напряжение в телефонной линии (при опущенной трубке) | Постоянное | 60 В | — |
| Напряжение в электросети Японии | Переменное трёхфазное | 100/172 В | — |
| Напряжение в домашних электросетях США | Переменное трёхфазное | 120 В / 240 В (сплит-фаза) | — |
| Напряжение в электросети России | Переменное трёхфазное | 220/380 В | 230/400 В |
| Разряд электрического ската | Постоянное | до 200—250 В | — |
| Контактная сеть трамвая и троллейбуса | Постоянное | 550 В | 600 В |
| Разряд электрического угря | Постоянное | до 650 В | — |
| Контактная сеть метрополитена | Постоянное | 750 В | 825 В |
| Контактная сеть электрифицированной железной дороги (Россия, постоянный ток) | Постоянное | 3 кВ | 3,3 кВ |
| Распределительная воздушная линия электропередачи небольшой мощности | Переменное трёхфазное | 6-20 кВ | 6,6-22 кВ |
| Генераторы электростанций, мощные электродвигатели | Переменное трёхфазное | 10-35 кВ | — |
| Анод кинескопа | Постоянное | 7-30 кВ | — |
| Статическое электричество | Постоянное | 1-100 кВ | — |
| Свеча зажигания автомобиля | Импульсное | 10-25 кВ | — |
| Контактная сеть электрифицированной железной дороги (Россия, переменный ток) | Переменное | 25 кВ | 27,5 кВ |
| Пробой воздуха на расстоянии 1 см | 10-20 кВ | — | |
| Катушка Румкорфа | Импульсное | до 50 кВ | — |
| Пробой трансформаторного масла на расстоянии 1 см | 100-200 кВ | — | |
| Воздушная линия электропередачи большой мощности | Переменное трёхфазное | 35 кВ, 110 кВ, 220 кВ, 330 кВ | 38 кВ, 120 кВ, 240 кВ, 360 кВ |
| Электрофорная машина | Постоянное | 50-500 кВ | — |
| Воздушная линия электропередачи сверхвысокого напряжения (межсистемные) | Переменное трёхфазное | 500 кВ, 750 кВ, 1150 кВ | 545 кВ, 800 кВ, 1250 кВ |
| Трансформатор Тесла | Импульсное высокочастотное | до нескольких МВ | — |
| Генератор Ван де Граафа | Постоянное | до 7 МВ | — |
| Грозовое облако | Постоянное | От 2 до 10 ГВ | — |
См. также
Ссылки
Источник: https://dic.academic.ru/dic.nsf/ruwiki/15264
| Величина | Обоз |
Единица измерения в системе СИ | |
| Сила тока | I | ампер | А |
| Плотность тока | j | ампер на квадратный метр | А/м2 |
| Электрический заряд | Q, q | кулон | Кл |
| Электри |
p | кулон-метр | Кл ∙ м |
| Поляризован |
P | кулон на квадратный метр | Кл/м2 |
| Напряжение, потенциал, ЭДС | U, φ, ε | вольт | В |
| Напряжен |
E | вольт на метр | В/м |
| Электрическая емкость | C | фарад | Ф |
| Электри |
R, r | ом | Ом |
| Удельное электрическое сопротивление | ρ | ом-метр | Ом ∙ м |
| Электри |
G | сименс | См |
| Магнитная индукция | B | тесла | Тл |
| Магнитный поток | Ф | вебер | Вб |
| Напряжен |
H | ампер на метр | А/м |
| Магнитный момент | pm | ампер-квадратный метр | А ∙ м2 |
| Намагничен |
J | ампер на метр | А/м |
| Индуктивность | L | генри | Гн |
| Электро |
N | джоуль | Дж |
| Объемная плотность энергии | w | джоуль на кубический метр | Дж/м3 |
| Активная мощность | P | ватт | Вт |
| Реактивная мощность | Q | вар | вар |
| Полная мощность | S | ватт-ампер | Вт ∙ А |
Основные электрические законы. Базовые формулы и расчеты
В предыдущей статье мы познакомились с основными электрическими понятиями, такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств.
Закон Ома
Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом – законом Ома. В упрощенном виде этот закон называется: закон Ома для участка цепи. И звучит этот закон следующем образом:
«Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи».
Для практического применения формулу закона Ома можно представить в виде вот такого треугольника, который помимо основного представления формулы, поможет определить и остальные величины.
Работает треугольник следующим образом. Чтобы вычислить одну из величин, достаточно закрыть ее пальцем. Например:
В предыдущей статье мы проводили аналогию между электричеством и водой, и выявили взаимосвязь между напряжением, током и сопротивлением. Также хорошей интерпретацией закона Ома может послужить следующий рисунок, наглядно отображающий сущность закона:
На нем мы видим, что человечек «Вольт» (напряжение) проталкивает человечка «Ампера» (ток) через проводник, который стягивает человечек «Ом» (сопротивление). Вот и получается, что чем сильнее сопротивление сжимает проводник, тем тяжелее току через него проходить («сила тока обратно пропорциональна сопротивлению участка цепи» – или чем больше сопротивление, тем хуже приходится току и тем он меньше). Но напряжение не спит и толкает ток изо всех сил (чем выше напряжение, тем больше ток или – «сила тока в участке цепи прямо пропорциональна напряжению»).
Когда фонарик начинает слабо светить, мы говорим – «разрядилась батарейка». Что с ней произошло, что значит разрядилась? А значит это, что напряжение батарейки снизилось и оно больше не в состоянии «помогать» току преодолевать сопротивление цепей фонарика и лампочки. Вот и получается, что чем больше напряжение – тем больше ток.
Последовательное подключение – последовательная цепь
При последовательном подключении потребителей, например обычных лампочек, сила тока в каждом потребителе одинаковая, а вот напряжение будет отличаться. На каждом из потребителей напряжение будет падать (снижаться).
А закон Ома в последовательной цепи будет иметь вид:
При последовательном соединении сопротивления потребителей складываются. Формула для расчета общего сопротивления:
Параллельное подключение – параллельная цепь
При параллельном подключении, к каждому потребителю прикладывается одинаковое напряжение, а вот ток через каждый из потребителей, в случае, если их сопротивление отличается – будет отличаться.
Закон Ома для параллельной цепи, состоящей из трех потребителей, будет иметь вид:
При параллельном соединении общее сопротивление цепи всегда будет меньше значения самого маленького отдельного сопротивления. Или еще говорят, что «сопротивление будет меньше наименьшего».
Общее сопротивление цепи, состоящей из двух потребителей, при параллельном соединении:
Общее сопротивление цепи, состоящей из трех потребителей, при параллельном соединении:
Для большего числа потребителей расчет производится исходя из того, что при параллельном соединении проводимость (величина обратная сопротивлению) рассчитывается как сумма проводимостей каждого потребителя.
Электрическая мощность
Мощность – это физическая величина, характеризующая скорость передачи или преобразования электрической энергии. Рассчитывается мощность по следующей формуле:
Таким образом зная, напряжение источника и измерив потребляемый ток, мы можем определить мощность потребляемую электроприбором. И наоборот, зная мощность электроприбора и напряжение сети, можем определить величину потребляемого тока. Такие вычисления порой необходимы. Например, для защиты электроприборов используются предохранители или автоматические выключатели. Чтобы правильно подобрать средство защиты нужно знать потребляемый ток. Предохранители, применяемые в бытовой технике, как правило подлежат ремонту и для их восстановления достаточно подобрать и заменить проволоку.
Применив закон Ома, можно рассчитать мощность и по другой формуле:
При расчетах надо учитывать, что часть потребляемой электроэнергии расходуется на нагрев и преобразуется в тепло. При работе греются не только электрообогреватели, но и телевизоры, и компьютеры и другая бытовая техника.
И в завершение, в качестве бонуса, вот такая шпаргалка, которая поможет определить любой из основных электрических параметров, по уже известным.
Веб-сайт класса физики
Электрические схемы: обзор набора проблем
Этот набор из 34 задач нацелен на вашу способность определять такие величины цепи, как ток, сопротивление, разность электрических потенциалов, мощность и электрическая энергия, на основе словесных описаний и диаграмм физических ситуаций, относящихся к электрическим цепям. Проблемы варьируются по сложности от очень простых и простых до очень сложных и сложных.Более сложные задачи обозначены цветом , синие задачи .
Текущий
Когда заряд проходит по проводам электрической цепи , считается, что в проводах присутствует ток. Электрический ток – это измеримое понятие, которое определяется как скорость , с которой заряд проходит через точку в цепи. Его можно определить, измерив количество заряда, протекающего по площади поперечного сечения провода в цепи.Как величина скорости, ток (I) выражается следующим уравнением
I = Q / т
где Q – количество заряда, протекающего через точку за период времени t. Стандартной метрической единицей измерения величины тока является ампер, часто сокращенно Ампер или А. Ток в 1 ампер эквивалентен 1 кулону заряда, протекающему через точку за 1 секунду. Поскольку количество заряда, проходящего через точку в цепи, связано с количеством мобильных носителей заряда (электронов), которые проходят через эту точку, ток также может быть связан с количеством электронов и временем.Чтобы установить связь между током и числом электронов, нужно знать количество заряда на одном электроне.
Q электрон = 1,6 x 10 -19 C
Сопротивление
Когда заряд течет по цепи, он встречает сопротивление или препятствие для его прохождения. Как и ток, сопротивление – это измеримый термин. Величина сопротивления, обеспечиваемого сечением провода, зависит от трех переменных – материала, из которого сделан провод, длины провода и площади поперечного сечения провода.Одним из физических свойств материала является его удельное сопротивление – мера тенденции этого материала противостоять прохождению заряда через него. Значения удельного сопротивления для различных проводящих материалов обычно указаны в учебниках и справочниках. Зная значение удельного сопротивления (ρ) материала, из которого состоит провод, а также его длину (L) и площадь поперечного сечения (A), его сопротивление (R) можно определить с помощью приведенного ниже уравнения.
R = ρ • L / A
Стандартная метрическая единица измерения сопротивления – Ом (сокращенно греческой буквой Ом ).
Основная трудность при использовании приведенного выше уравнения связана с единицами выражения различных величин. Удельное сопротивление (ρ) обычно выражается в Ом • м. Таким образом, длина должна быть выражена в метрах, а площадь поперечного сечения – в метрах 2 . Многие провода круглые и имеют круглое сечение. Таким образом, площадь поперечного сечения в приведенном выше уравнении можно рассчитать, зная радиус или диаметр провода, используя формулу для площади круга.
A = π • R 2 = π • D 2 /4
Соотношение напряжение-ток-сопротивление
Величина тока, протекающего в цепи, зависит от двух переменных. Ток обратно пропорционален общему сопротивлению (R) цепи и прямо пропорционален разности электрических потенциалов, приложенной к цепи. Разность электрических потенциалов (ΔV), приложенная к цепи, – это просто напряжение, подаваемое источником энергии (батареи, розетки и т. Д.).). Для домов в США это значение близко к 110–120 вольт. Математическая взаимосвязь между током (I), напряжением и сопротивлением выражается следующим уравнением (которое иногда называют уравнением закона Ома ).
Мощность
Электрические схемы – это энергия. Энергия включается в цепь аккумулятором или коммерческим поставщиком электроэнергии.Элементы схемы (освещение, обогреватели, двигатели, холодильники и даже провода) преобразуют эту электрическую потенциальную энергию в другие формы энергии, такие как световая энергия, звуковая энергия, тепловая энергия и механическая энергия. Мощность означает скорость, с которой энергия передается или преобразуется устройством или цепью. Это скорость, с которой энергия теряется или приобретается в любом заданном месте в цепи. Таким образом, общее уравнение мощности –
.P = ΔE / т
Потеря (или усиление) энергии – это просто произведение разности электрических потенциалов между двумя точками и количества заряда, перемещающегося между этими двумя точками за период времени t.Таким образом, потеря (или усиление) энергии – это просто ΔV • Q. Когда это выражение подставляется в вышеприведенное уравнение, уравнение мощности становится
P = ΔV • Q / т
Поскольку отношение Q / t, найденное в приведенном выше уравнении, равно току (I), приведенное выше уравнение также можно записать как
P = ΔV • I
Комбинируя уравнение закона Ома с приведенным выше уравнением, можно получить два других уравнения мощности. Их
| P = I 2 • R | P = ΔV 2 / R |
Стандартная метрическая единица измерения мощности – Вт .В единицах измерения ватт эквивалентен усилителю • Вольт, усилителю 2 • Ом и вольт 2 / Ом.
Затраты на электроэнергию
Коммерческая энергетическая компания взимает с домохозяйств ежемесячную плату за поставленную электроэнергию. В счете за услуги обычно указывается количество энергии, потребленной в течение месяца, в единицах киловатт • часов . Эта единица – единица мощности, умноженная на единицу времени, – это единица энергии.Домохозяйство обычно оплачивает счет на основе количества кВт • ч электроэнергии, потребленной в течение месяца. Таким образом, задача определения стоимости использования конкретного прибора в течение заданного периода времени довольно проста. Сначала необходимо определить мощность и преобразовать ее в киловатты. Затем эту мощность необходимо умножить на время использования в часах, чтобы получить потребляемую энергию в единицах кВт • час. Наконец, это количество энергии должно быть умножено на стоимость электроэнергии в соотношении $ / кВт • час, чтобы определить стоимость в долларах.
Эквивалентное сопротивление
Довольно часто в цепи используется более одного резистора. Хотя каждый резистор имеет собственное индивидуальное значение сопротивления, общее сопротивление цепи отличается от сопротивления отдельных резисторов, составляющих цепь. Величина, известная как эквивалентное сопротивление , указывает полное сопротивление цепи.Концептуально эквивалентное сопротивление – это сопротивление, которое один резистор будет иметь, чтобы оказывать такое же общее влияние на сопротивление, как и комбинация резисторов, которые присутствуют. Таким образом, если в схеме есть три резистора с эквивалентным сопротивлением 25 Ом, то один резистор на 25 Ом может заменить три отдельных резистора и оказать влияние на схему, эквивалентное эквиваленту . Значение эквивалентного сопротивления (R eq ) учитывает индивидуальные значения сопротивления резисторов и способ их подключения.
Есть два основных способа включения резисторов в электрическую цепь. Они могут быть подключены последовательно или параллельно . Резисторы, которые соединены последовательно, подключаются последовательно, так что весь заряд, который проходит через первый резистор, также проходит через другие резисторы. При последовательном соединении весь заряд, протекающий по цепи, проходит через все отдельные резисторы. Таким образом, эквивалентное сопротивление последовательно соединенных резисторов является суммой значений отдельных сопротивлений этих резисторов.
R экв = R 1 + R 2 + R 3 +… (последовательные соединения)
Параллельно подключенные резисторы подключаются бок о бок, так что заряд, приближающийся к резисторам, разделяется на два или более разных пути. Параллельно подключенные резисторы характеризуются наличием участков разветвления, в которых заряд разветвляется по разным путям. Заряд, который проходит через один резистор, не проходит через другие резисторы.Эквивалентное сопротивление параллельно включенных резисторов меньше значений сопротивлений всех отдельных резисторов в цепи. Хотя это может быть не совсем интуитивно понятным, уравнение эквивалентного сопротивления параллельно соединенных резисторов дается уравнением с несколькими взаимными членами.
1 / R экв. = 1 / R 1 + 1 / R 2 + 1 / R 3 +… (параллельное соединение)
Анализ последовательной цепи
Некоторые проблемы второй половины этого набора относятся к последовательным цепям.Нередко проблема сопровождается рисунком или схематической диаграммой, показывающей расположение батарей и резисторов. Чертеж и соответствующая принципиальная схема ниже представляют последовательную цепь, питаемую тремя ячейками и имеющую три последовательно соединенных резистора (лампочки).
Если представить себе заряд, покидающий положительный полюс батареи и следующий по своему пути, когда он пересекает полный контур, становится очевидным, что заряд проходит через все резисторы последовательно.Таким образом, он соответствует критериям последовательной цепи. Знание того, что схема является последовательной, позволяет связать общее или эквивалентное сопротивление цепи с отдельными значениями сопротивления с помощью уравнения эквивалентного сопротивления, описанного выше.
R экв = R 1 + R 2 + R 3 +… (последовательные соединения)
Ток последовательной цепи в резисторах такой же, как и в батарее. Поскольку нет ответвлений в местах, где заряд делится на пути, можно сказать, что ток в батарее равен току в резисторе 1, равен току в резисторе 2 и равен току в резисторе 3…. В форме уравнения можно записать, что
I аккумулятор = I 1 = I 2 = I 3 =… (последовательные цепи)
Когда заряд проходит через резисторы в последовательной цепи, происходит падение электрического потенциала, когда он проходит через каждый резистор. Это падение электрического потенциала на каждом резисторе определяется током через резистор и сопротивлением резистора. Это согласуется с уравнением закона Ома, описанным выше (ΔV = I • R).Поскольку ток (I) в каждом отдельном резисторе одинаков, логично сделать вывод, что резисторы с наибольшим сопротивлением (R) будут иметь наибольшую разность электрических потенциалов (ΔV), приложенную к ним.
Разность электрических потенциалов на отдельных резисторах цепи часто обозначается как падения напряжения . Эти падения напряжения последовательно соединенных резисторов математически связаны с электрическим потенциалом или номинальным напряжением элементов или батареи, которые питают цепь.Если заряд приобретает 12 В электрического потенциала при прохождении через батарею электрической цепи, то он теряет 12 В при прохождении через внешнюю цепь. Это падение электрического потенциала на 12 В является результатом серии отдельных падений электрического потенциала, проходящих через отдельные резисторы последовательной цепи. Эти отдельные падения напряжения (разность электрических потенциалов) в сумме дают общее падение напряжения в цепи. В форме уравнения можно сказать, что
ΔV аккумулятор = ΔV 1 + ΔV 2 + ΔV 3 +… (последовательные цепи)
где ΔV аккумулятор – электрический потенциал, накопленный в аккумуляторе, а ΔV 1 , ΔV 2 и ΔV 3 – падения напряжения (или разности электрических потенциалов) на отдельных резисторах.
Более подробное и исчерпывающее обсуждение последовательных схем и их анализа можно найти в Учебном пособии по физике.
Анализ параллельных цепей
Самые последние проблемы в этом наборе относятся к параллельным цепям. Опять же, нет ничего необычного в том, что проблема сопровождается чертежом или схематической диаграммой, показывающей расположение батарей и резисторов.Чертеж и соответствующая принципиальная схема ниже представляют собой параллельную цепь с питанием от трех ячеек и имеющую три параллельно соединенных резистора (лампочки).
Если представить заряд, покидающий положительный полюс батареи и следующий по его пути, когда он проходит через полный контур, становится очевидным, что заряд достигает места разветвления до того, как достигнет резистора. В месте разветвления, которое иногда называют узлом, заряд проходит по одному из трех возможных путей через резисторы.Вместо того, чтобы проходить через каждый резистор, один заряд будет проходить через единственный резистор во время полного цикла вокруг цепи. Таким образом, он соответствует критериям параллельной цепи. Знание того, что схема является параллельной, позволяет связать общее или эквивалентное сопротивление цепи с отдельными значениями сопротивления с помощью уравнения эквивалентного сопротивления, описанного выше.
1 / R экв. = 1 / R 1 + 1 / R 2 + 1 / R 3 +… (параллельное соединение)
В месте разветвления заряд разделяется на отдельные пути.Таким образом, ток в отдельных путях будет меньше, чем ток вне путей. Общий ток в цепи и ток в батарее равны сумме тока в отдельных цепях. В форме уравнения можно записать, что
I аккумулятор = I 1 + I 2 + I 3 +… (параллельные цепи)
Текущие значения этих отдельных ветвей контролируются двумя величинами – сопротивлением резистора в ветви и разностью электрических потенциалов (ΔV), приложенной к ветви.В соответствии с уравнением закона Ома, рассмотренным выше, можно сказать, что ток в ветви 1 равен разности электрических потенциалов на ветви 1, деленной на сопротивление ветви 1. Аналогичные утверждения можно сделать и для других ветвей. В форме уравнения можно указать, что
| I 1 = ΔV 1 / R 1 | I 2 = ΔV 2 / R 2 | I 3 = ΔV 3 / R 3 |
Эклектические разности потенциалов (ΔV 1 , ΔV 2 и ΔV 3 ) на отдельных резисторах часто называют падениями напряжения.Подобно последовательным цепям, любой заряд, покидающий батарею, должен испытывать такое же падение напряжения, как и коэффициент усиления, который он получает при прохождении через батарею. Но в отличие от последовательных цепей, в параллельной цепи заряд проходит только через один резистор. Таким образом, падение напряжения на этом резисторе должно равняться разности электрических потенциалов на батарее. В форме уравнения можно указать, что
ΔV аккумулятор = ΔV 1 = ΔV 2 = ΔV 3 +… (параллельные цепи)
где ΔV аккумулятор – электрический потенциал, накопленный в аккумуляторе, а ΔV 1 , ΔV 2 и ΔV 3 – падения напряжения (или разности электрических потенциалов) на отдельных резисторах.
Более подробное и исчерпывающее обсуждение параллельных схем и их анализа можно найти в учебном пособии по физике.
Привычки эффективно решать проблемы
Эффективный решатель проблем по привычке подходит к физическим проблемам таким образом, чтобы отражать набор дисциплинированных привычек. Хотя не все эффективные специалисты по решению проблем используют один и тот же подход, все они имеют общие привычки.Эти привычки кратко описаны здесь. Эффективное решение проблем …
- … внимательно читает задачу и создает мысленную картину физической ситуации. При необходимости они набрасывают простую схему физической ситуации, чтобы помочь визуализировать ее.
- … идентифицирует известные и неизвестные величины и записывает их в организованном порядке, часто записывая их на самой диаграмме. Они приравнивают заданные значения к символам, используемым для представления соответствующей величины (например,г., ΔV = 9,0 В; R = 0,025 Ом; Я = ???).
- … строит стратегию решения неизвестной величины; стратегия, как правило, сосредоточена вокруг использования физических уравнений и во многом зависит от понимания принципов физики.
- … определяет подходящую (ые) формулу (ы) для использования, часто записывая их. При необходимости они выполняют необходимое преобразование количеств в правильные единицы.
- … выполняет подстановки и алгебраические манипуляции, чтобы найти неизвестную величину.
Подробнее …
Дополнительная литература / Учебные пособия:
Следующие страницы Учебного пособия по физике могут быть полезны для того, чтобы помочь вам в понимании концепций и математики, связанных с этими проблемами.
Набор проблем электрических цепей
Просмотреть набор задач
Электрические схемы Решения с аудиогидом
Просмотрите аудиогид решения проблемы:1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34
Яркость лампы | |||||
Падение напряжения (В) | |||||
Первая лампочка | Вторая лампа | ||||
Яркость лампы | |||||
Падение напряжения (В) | |||||
Первая лампочка | Вторая лампа | ||||
Яркость лампы | |||||
Падение напряжения (В) | |||||
Длина провода в бухте (см) | 10 | 20 | 30 | 40 | 50 |
Макс. нет. скрепок |
19.4 Электроэнергетика – физика
Задачи обучения секции
К концу этого раздела вы сможете делать следующее:
- Определите электрическую мощность и опишите уравнение электрической мощности
- Расчет электрической мощности в цепях резисторов в последовательном, параллельном и сложном расположении
Поддержка учителей
Поддержка учителей
Цели обучения в этом разделе помогут вашим ученикам овладеть следующими стандартами:
- (5) Научные концепции.Студент знает природу сил в физическом мире. Ожидается, что студент:
- (ж) проектировать, конструировать и рассчитывать в терминах сквозного тока, разности потенциалов, сопротивления и мощности, используемой элементами электрической цепи, соединенными как в последовательной, так и в параллельной комбинациях.
Кроме того, Руководство лаборатории по физике для средней школы рассматривает содержание этого раздела лаборатории под названием «Работа, энергия и мощность в цепях», а также следующие стандарты:
- (6) Научные концепции.Учащийся знает, что в физической системе происходят изменения, и применяет законы сохранения энергии и количества движения. Ожидается, что студент:
- (С) вычислить механическую энергию, мощность, генерируемую внутри, импульс и импульс физической системы.
Раздел Основные термины
У многих людей власть ассоциируется с электричеством. Каждый день мы используем электроэнергию для работы наших современных приборов. Линии электропередачи – наглядные примеры электроэнергии, обеспечивающей мощность.Мы также используем электроэнергию для запуска автомобилей, работы компьютеров или освещения дома. Мощность – это скорость передачи энергии любого типа; электрическая мощность – это скорость, с которой электрическая энергия передается в цепи. В этом разделе мы узнаем не только, что это означает, но и какие факторы определяют электрическую мощность.
Для начала представим себе лампочки, которые часто характеризуются номинальной мощностью в ваттах. Давайте сравним лампу мощностью 25 Вт с лампой мощностью 60 Вт (см. Рисунок 19.20). Хотя обе работают при одинаковом напряжении, лампа мощностью 60 Вт излучает больше света, чем лампа мощностью 25 Вт. Это говорит нам о том, что выходную мощность электрической цепи определяет нечто иное, чем напряжение.
Лампы накаливания, такие как две, показанные на рисунке 19.20, по сути являются резисторами, которые нагреваются, когда через них протекает ток, и становятся настолько горячими, что излучают видимый и невидимый свет. Таким образом, две лампочки на фото можно рассматривать как два разных резистора.В простой цепи, такой как электрическая лампочка с приложенным к ней напряжением, сопротивление определяет ток по закону Ома, поэтому мы можем видеть, что ток, а также напряжение должны определять мощность.
Рисунок 19.20 Слева – лампочка мощностью 25 Вт, а справа – лампочка мощностью 60 Вт. Почему их выходная мощность различается, несмотря на то, что они работают при одинаковом напряжении?
Формулу мощности можно найти путем анализа размеров. Рассмотрим единицы мощности. В системе СИ мощность указывается в ваттах (Вт), которые представляют собой энергию в единицу времени, или Дж / с
.Напомним, что напряжение – это потенциальная энергия на единицу заряда, что означает, что напряжение имеет единицы Дж / Кл
.Мы можем переписать это уравнение как J = V × CJ = V × C и подставить его в уравнение для ватт, чтобы получить
W = Js = V × Cs = V × Cs.W = Js = V × Cs = V × Cs.Но кулон в секунду (Кл / с) – это электрический ток, который мы можем видеть из определения электрического тока, I = ΔQΔtI = ΔQΔt, где ΔΔ Q – заряд в кулонах, а ΔΔ t – время в секундах. Таким образом, приведенное выше уравнение говорит нам, что электрическая мощность равна напряжению, умноженному на ток, или
Это уравнение дает электрическую мощность, потребляемую цепью с падением напряжения В и током I .
Например, рассмотрим схему на Рисунке 19.21. По закону Ома ток, протекающий по цепи, равен
. I = VR = 12 В 100 Ом = 0,12 А. I = VR = 12 В 100 Ом = 0,12 А.19,49
Таким образом, мощность, потребляемая схемой, равна
. P = VI = (12 В) (0,12 A) = 1,4 Вт. P = VI = (12 В) (0,12 A) = 1,4 Вт.19,50
Куда уходит эта энергия? В этой схеме мощность в основном идет на нагрев резистора в этой цепи.
Рисунок 19.21 Простая схема, потребляющая электроэнергию.
При расчете мощности в схеме на Рисунке 19.21, мы использовали сопротивление и закон Ома, чтобы найти ток. Закон Ома дает ток: I = V / RI = V / R, который мы можем вставить в уравнение для электроэнергии, чтобы получить
P = IV = (VR) V = V2R.P = IV = (VR) V = V2R.Это дает мощность с точки зрения только напряжения и сопротивления.
Мы также можем использовать закон Ома, чтобы исключить напряжение из уравнения для электрической мощности и получить выражение для мощности, выраженное только через ток и сопротивление. Если мы запишем закон Ома как V = IRV = IR и используем это, чтобы исключить V в уравнении P = IVP = IV, мы получим
P = IV = I (IR) = I2R.P = IV = I (IR) = I2R.Это дает мощность с точки зрения только тока и сопротивления.
Таким образом, комбинируя закон Ома с уравнением P = IVP = IV для электроэнергии, мы получаем еще два выражения для мощности: одно через напряжение и сопротивление, а другое через ток и сопротивление. Обратите внимание, что в выражения для электрической мощности входят только сопротивление (не емкость или что-либо еще), ток и напряжение. Это означает, что физической характеристикой схемы, определяющей, сколько мощности она рассеивает, является ее сопротивление.Любые конденсаторы в цепи не рассеивают электроэнергию – напротив, конденсаторы либо накапливают электрическую энергию, либо отдают ее обратно в цепь.
Чтобы прояснить, как связаны напряжение, сопротивление, ток и мощность, рассмотрим рисунок 19.22, на котором показано колесо формулы . Количества в центральной четверти круга равны количествам в соответствующей внешней четверти круга. Например, чтобы выразить потенциал V через мощность и ток, мы видим из колеса формул, что V = P / IV = P / I.
Рисунок 19.22 Колесо формул показывает, как связаны между собой вольт, сопротивление, ток и мощность. Количества во внутренней четверти окружности равны количеству в соответствующей внешней четверти окружности.
Рабочий пример
Найдите сопротивление лампочки
Типичная старая лампа накаливания имела мощность 60 Вт. Если предположить, что к лампочке приложено 120 В, каков ток через лампочку?
Стратегия
Нам даны напряжение и выходная мощность простой схемы, содержащей лампочку, поэтому мы можем использовать уравнение P = IVP = IV, чтобы найти ток I , протекающий через лампочку.
Решение
Решение P = IVP = IV для тока и вставка данных значений для напряжения и мощности дает
P = IVI = PV = 60 Вт 120 В = 0,50 А. P = IVI = PV = 60 Вт 120 В = 0,50 А.19,51
Таким образом, при подаче 120 В. через лампочку проходит половина ампера.
Обсуждение
Это значительное течение. Напомним, что в быту используется переменный, а не постоянный ток, поэтому 120 В, подаваемое от бытовых розеток, – это переменная, а не постоянная мощность.Фактически, 120 В – это усредненная по времени мощность, обеспечиваемая такими розетками. Таким образом, средний ток, протекающий через лампочку за период времени, превышающий несколько секунд, составляет 0,50 А.
Рабочий пример
Подогреватели ботинок
Чтобы согреть ботинки в холодные дни, вы решили вшить цепь с некоторыми резисторами в стельку ботинок. Вам нужно 10 Вт тепла от резисторов в каждой стельке, и вы хотите, чтобы они работали от двух 9-вольтовых батарей (соединенных последовательно).Какое общее сопротивление вы должны приложить к каждой стельке?
Стратегия
Нам известны требуемая мощность и напряжение (18 В, потому что у нас есть две батареи 9 В, соединенные последовательно), поэтому мы можем использовать уравнение P = V2 / RP = V2 / R, чтобы найти необходимое сопротивление.
Решение
Решая P = V2 / RP = V2 / R для сопротивления и вставляя данные напряжение и мощность, получаем
P = V2RR = V2P = (18 В) 210 Вт = 32 Ом. P = V2RR = V2P = (18 В) 210 Вт = 32 Ом.19,52
Таким образом, общее сопротивление в каждой стельке должно быть 32 Ом.Ω.
Обсуждение
Давайте посмотрим, сколько тока пройдет через эту цепь. У нас 18 В, приложенное к сопротивлению 32 Ом, поэтому закон Ома дает
. I = VR = 18 В 32 Ом = 0,56 А. I = VR = 18 В 32 Ом = 0,56 А.19,53
На всех батареях есть этикетки, на которых указано, сколько заряда они могут обеспечить (в единицах силы тока, умноженного на время). Типичная щелочная батарея 9 В может обеспечить заряд 565 мА · ч · мА · ч. (так что две батареи 9 В обеспечивают 1130 мА⋅ч мА⋅ч), поэтому эта система обогрева проработает в течение
часов. t = 1130 × 10−3A⋅h0.56A = 2.0h.t = 1130 × 10−3A⋅h0.56A = 2.0h.19,54
Рабочий пример
Питание через ответвление цепи
Каждый резистор в приведенной ниже схеме имеет сопротивление 30 Ом. Какая мощность рассеивается средней ветвью схемы?
Стратегия
Средняя ветвь схемы содержит последовательно включенные резисторы R3 и R5R3 и R5. Напряжение на этой ветви составляет 12 В. Сначала мы найдем эквивалентное сопротивление в этой ветви, а затем используем P = V2 / RP = V2 / R, чтобы найти мощность, рассеиваемую в ветви.
Решение
Эквивалентное сопротивление: R среднее = R3 + R5 = 30 Ом + 30 Ом = 60 Ом, среднее = R3 + R5 = 30 Ом + 30 Ом = 60 Ом. Мощность, рассеиваемая средней ветвью схемы, составляет
. P средний = V2R средний = (12 В) 260 Ом = 2,4 Вт. Средний = V2 R средний = (12 В) 260 Ом = 2,4 Вт.19,55
Обсуждение
Давайте посмотрим, сохраняется ли энергия в этой цепи, сравнив мощность, рассеиваемую в цепи, с мощностью, обеспечиваемой батареей. Во-первых, эквивалентное сопротивление левой ветви равно
. R влево = 11 / R1 + 1 / R2 + R4 = 11/30 Ом + 1/30 Ом + 30 Ом = 45 Ом.R влево = 11 / R1 + 1 / R2 + R4 = 11/30 Ом + 1/30 Ом + 30 Ом = 45 Ом.19,56
Мощность через левую ветвь
Влево = V2R влево = (12 В) 245 Ом = 3,2 Вт. Влево = V 2 R влево = (12 В) 245 Ом = 3,2 Вт.19,57
Правая ветвь содержит только R6R6, поэтому эквивалентное сопротивление Rright = R6 = 30ΩRright = R6 = 30Ω. Мощность через правую ветку
Прямо = V2 Правое = (12 В) 230 Ом = 4,8 Вт Правое = V 2 Правое = (12 В) 230 Ом = 4,8 Вт.19,58
Общая мощность, рассеиваемая схемой, представляет собой сумму мощностей, рассеиваемых в каждой ветви.
P = Pleft + Pmiddle + Pright = 2,4W + 3,2W + 4,8W = 10,4WP = Pleft + Pmiddle + Pright = 2,4W + 3,2W + 4,8W = 10,4W19,59
Мощность, обеспечиваемая аккумулятором, составляет
, где I – полный ток, протекающий через батарею. Поэтому мы должны сложить токи, проходящие через каждую ветвь, чтобы получить I . Ветви дают токи
Влево = VR влево = 12 В 45 Ом = 0,2667 A В середине = VR в середине = 12 В 60 Ом = 0,20 В вправо = VR вправо = 12 В 30 Ом = 0,40 А. Влево = VR Влево = 12 45 Ом = 0,2667 A В середине = VR в середине = 12 В 60 Ом = 0.20AI right = VR right = 12 В 30 Ом = 0,40 А.19,61
Суммарный ток
I = левый + Imiddle + Iright = 0,2667A + 0,20A + 0,40A = 0,87A.I = Ileft + Imiddle + Iright = 0,2667A + 0,20A + 0,40A = 0,87A.19,62
, а мощность, обеспечиваемая аккумулятором, составляет
P = IV = (0,87 A) (12 В) = 10,4 Вт. P = IV = (0,87 A) (12 В) = 10,4 Вт.19,63
Это та же мощность, которая рассеивается на резисторах схемы, что показывает, что в этой цепи сохраняется энергия.
Практические задачи
16.Какова формула мощности, рассеиваемой в резисторе?
- Формула мощности, рассеиваемой в резисторе, P = IV.P = IV.
- Формула мощности, рассеиваемой в резисторе, P = VI.P = VI.
- Формула мощности, рассеиваемой в резисторе: P = IV .
- Формула мощности, рассеиваемой на резисторе: P = I 2 V .
Какова формула мощности, рассеиваемой резистором с учетом его сопротивления и напряжения на нем?
- Формула мощности, рассеиваемой в резисторе: P = RV2P = RV2
- Формула для мощности, рассеиваемой в резисторе: P = V2RP = V2R
- Формула мощности, рассеиваемой в резисторе: P = V2RP = V2R
- Формула для мощности, рассеиваемой в резисторе: P = I2RP = I2R
Проверьте свое понимание
18.Какие элементы схемы рассеивают мощность?
- конденсаторы
- индукторы
- переключатели идеальные
- резисторы
Объясните словами уравнение мощности, рассеиваемой заданным сопротивлением.
- Электрическая мощность пропорциональна току через резистор, умноженному на квадрат напряжения на резисторе.
- Электрическая мощность пропорциональна квадрату тока через резистор, умноженного на напряжение на резисторе.
- Электрическая мощность пропорциональна току через резистор, деленному на напряжение на резисторе.
- Электрическая мощность пропорциональна току через резистор, умноженному на напряжение на резисторе.
Электроэнергия и энергия | Физика
Цели обучения
К концу этого раздела вы сможете:
- Рассчитайте мощность, рассеиваемую резистором, и мощность, подаваемую источником питания.
- Рассчитайте стоимость электроэнергии при различных обстоятельствах.
Мощность в электрических цепях
У многих людей власть ассоциируется с электричеством. Зная, что мощность – это коэффициент использования или преобразования энергии, каково выражение для электроэнергии ? На ум могут прийти линии электропередач. Мы также думаем о лампочках с точки зрения их номинальной мощности в ваттах. Сравним лампочку на 25 Вт с лампой на 60 Вт.(См. Рис. 1 (a).) Поскольку оба работают от одинакового напряжения, лампа мощностью 60 Вт должна потреблять больше тока, чтобы иметь большую номинальную мощность. Таким образом, сопротивление лампы на 60 Вт должно быть ниже, чем у лампы на 25 Вт. Если мы увеличиваем напряжение, мы также увеличиваем мощность. Например, когда лампочка мощностью 25 Вт, рассчитанная на работу от 120 В, подключена к 240 В, она на короткое время очень ярко светится, а затем перегорает. Как именно напряжение, ток и сопротивление связаны с электроэнергией?
Рис. 1. (a) Какая из этих лампочек, лампа мощностью 25 Вт (вверху слева) или лампа мощностью 60 Вт (вверху справа), имеет более высокое сопротивление? Что потребляет больше тока? Что потребляет больше всего энергии? Можно ли по цвету сказать, что нить накаливания мощностью 25 Вт круче? Является ли более яркая лампочка другого цвета, и если да, то почему? (кредиты: Дикбаух, Wikimedia Commons; Грег Вестфолл, Flickr) (б) Этот компактный люминесцентный светильник (КЛЛ) излучает такую же интенсивность света, как и лампа мощностью 60 Вт, но с входной мощностью от 1/4 до 1/10.(кредит: dbgg1979, Flickr)
Электрическая энергия зависит как от напряжения, так и от перемещаемого заряда. Проще всего это выражается как PE = qV , где q – это перемещаемый заряд, а V – это напряжение (или, точнее, разность потенциалов, через которую проходит заряд). Мощность – это скорость перемещения энергии, поэтому электрическая мощность равна
.[латекс] P = \ frac {PE} {t} = \ frac {qV} {t} \\ [/ latex].
Учитывая, что ток равен I = q / t (обратите внимание, что Δ t = t здесь), выражение для мощности принимает вид
P = IV
Электрическая мощность ( P ) – это просто произведение тока на напряжение.Мощность имеет знакомые единицы ватт. Поскольку единицей СИ для потенциальной энергии (PE) является джоуль, мощность выражается в джоулях в секунду или ваттах. Таким образом, 1 A ⋅V = 1 Вт. Например, в автомобилях часто есть одна или несколько дополнительных розеток, с помощью которых можно заряжать сотовый телефон или другие электронные устройства. {2} R \\ [/ latex].
Обратите внимание, что первое уравнение всегда верно, тогда как два других можно использовать только для резисторов. В простой схеме с одним источником напряжения и одним резистором мощность, подаваемая источником напряжения, и мощность, рассеиваемая резистором, идентичны. (В более сложных схемах P может быть мощностью, рассеиваемой одним устройством, а не полной мощностью в цепи.) Из трех различных выражений для электрической мощности можно получить различное понимание. Например, P = V 2 / R подразумевает, что чем меньше сопротивление, подключенное к данному источнику напряжения, тем больше передаваемая мощность.Кроме того, поскольку напряжение возведено в квадрат в P = V 2 / R , эффект от приложения более высокого напряжения, возможно, больше, чем ожидалось. Таким образом, когда напряжение увеличивается вдвое до лампочки мощностью 25 Вт, ее мощность увеличивается почти в четыре раза до примерно 100 Вт, что приводит к ее перегоранию. Если бы сопротивление лампы оставалось постоянным, ее мощность была бы ровно 100 Вт, но при более высокой температуре ее сопротивление также будет выше.
Пример 1. Расчет рассеиваемой мощности и тока: горячая и холодная энергия
(а) Рассмотрим примеры, приведенные в Законе Ома: сопротивление и простые цепи и сопротивление и удельное сопротивление.Затем найдите мощность, рассеиваемую автомобильной фарой в этих примерах, как в горячую, так и в холодную погоду. б) Какой ток он потребляет в холодном состоянии?
Стратегия для (а)Для горячей фары нам известны напряжение и ток, поэтому мы можем использовать P = IV , чтобы найти мощность. Для холодной фары нам известны напряжение и сопротивление, поэтому мы можем использовать P = В 2 / R , чтобы найти мощность.
Решение для (а)Вводя известные значения тока и напряжения для горячей фары, получаем
P = IV = (2.{2}} {0,350 \ text {} \ Omega} = 411 \ text {W} \\ [/ latex].
Обсуждение для (а)30 Вт, рассеиваемые горячей фарой, являются типичными. Но 411 Вт в холодную погоду на удивление выше. Начальная мощность быстро уменьшается по мере увеличения температуры лампы и увеличения ее сопротивления.
Стратегия и решение для (b)Ток при холодной лампочке можно найти несколькими способами. Переставляем одно из уравнений мощности, P = I 2 R , и вводим известные значения, получая
[латекс] I = \ sqrt {\ frac {P} {R}} = \ sqrt {\ frac {411 \ text {W}} {{0.350} \ text {} \ Omega}} = 34,3 \ text {A} \\ [/ latex].
Обсуждение для (б)Холодный ток значительно выше, чем установившееся значение 2,50 А, но ток будет быстро снижаться до этого значения по мере увеличения температуры лампы. Большинство предохранителей и автоматических выключателей (используемых для ограничения тока в цепи) рассчитаны на кратковременную выдержку очень высоких токов при включении устройства. В некоторых случаях, например, с электродвигателями, ток остается высоким в течение нескольких секунд, что требует использования специальных плавких предохранителей с замедленным срабатыванием.
Чем больше электроприборов вы используете и чем дольше они остаются включенными, тем выше ваш счет за электроэнергию. Этот знакомый факт основан на соотношении энергии и мощности. Вы платите за использованную энергию. Так как P = E / t , мы видим, что
E = Pt
– это энергия, используемая устройством, использующим мощность P в течение временного интервала t . Например, чем больше горело лампочек, тем больше использовалось P ; чем дольше они работают, тем больше т .Единицей измерения энергии в счетах за электроэнергию является киловатт-час (кВт ч), что соответствует соотношению E = Pt . Стоимость эксплуатации электроприборов легко оценить, если у вас есть некоторое представление об их потребляемой мощности в ваттах или киловаттах, времени их работы в часах и стоимости киловатт-часа для вашей электросети. Киловатт-часы, как и все другие специализированные единицы энергии, такие как пищевые калории, можно преобразовать в джоули. Вы можете доказать себе, что 1 кВт ⋅ ч = 3.6 × 10 6 Дж.
Потребляемая электрическая энергия ( E ) может быть уменьшена либо за счет сокращения времени использования, либо за счет снижения энергопотребления этого прибора или приспособления. Это не только снизит стоимость, но и снизит воздействие на окружающую среду. Улучшение освещения – один из самых быстрых способов снизить потребление электроэнергии в доме или на работе. Около 20% энергии в доме расходуется на освещение, в то время как в коммерческих учреждениях эта цифра приближается к 40%.Флуоресцентные лампы примерно в четыре раза эффективнее ламп накаливания – это верно как для длинных ламп, так и для компактных люминесцентных ламп (КЛЛ). (См. Рис. 1 (b).) Таким образом, лампу накаливания мощностью 60 Вт можно заменить на КЛЛ мощностью 15 Вт, которая имеет такую же яркость и цвет. КЛЛ имеют изогнутую трубку внутри шара или спиралевидную трубку, соединенную со стандартным резьбовым основанием, подходящим для стандартных розеток лампы накаливания. (В последние годы были решены исходные проблемы с цветом, мерцанием, формой и высокими начальными вложениями в КЛЛ.) Теплопередача от этих КЛЛ меньше, и они служат до 10 раз дольше. В следующем примере рассматривается важность инвестиций в такие лампы. Новые белые светодиодные фонари (представляющие собой группу небольших светодиодных лампочек) еще более эффективны (в два раза больше, чем у КЛЛ) и служат в 5 раз дольше, чем КЛЛ. Однако их стоимость по-прежнему высока.
Установление соединений: энергия, мощность и времяОтношение E = Pt может оказаться полезным во многих различных контекстах.Энергия, которую ваше тело использует во время упражнений, зависит, например, от уровня мощности и продолжительности вашей активности. Степень нагрева источника питания зависит от уровня мощности и времени ее применения. Даже доза облучения рентгеновского изображения зависит от мощности и времени воздействия.
Пример 2. Расчет рентабельности компактных люминесцентных ламп (КЛЛ)
Если стоимость электроэнергии в вашем районе составляет 12 центов за кВтч, какова общая стоимость (капитальные плюс эксплуатация) использования лампы накаливания мощностью 60 Вт в течение 1000 часов (срок службы этой лампы), если стоимость лампы составляет 25 центов? (б) Если мы заменим эту лампочку компактной люминесцентной лампой, которая дает такой же световой поток, но составляет четверть мощности и стоит 1 доллар.50, но длится в 10 раз дольше (10 000 часов), какова будет общая стоимость?
СтратегияЧтобы найти эксплуатационные расходы, мы сначала находим использованную энергию в киловатт-часах, а затем умножаем ее на стоимость киловатт-часа.
Решение для (а)Энергия, используемая в киловатт-часах, определяется путем ввода мощности и времени в выражение для энергии:
E = Pt = (60 Вт) (1000 ч) = 60,000 Вт ⋅ ч
В киловатт-часах это
E = 60.0 кВт ⋅ ч.
Сейчас стоимость электроэнергии
Стоимость= (60,0 кВт ч) (0,12 долл. США / кВт час) = 7,20 долл. США.
Общая стоимость составит 7,20 доллара за 1000 часов (около полугода при 5 часах в день).
Решение для (b)Поскольку CFL использует только 15 Вт, а не 60 Вт, стоимость электроэнергии составит 7,20 доллара США / 4 = 1,80 доллара США. КЛЛ прослужит в 10 раз дольше, чем лампа накаливания, так что инвестиционные затраты составят 1/10 стоимости лампы за этот период использования, или 0.1 (1,50 доллара США) = 0,15 доллара США. Таким образом, общая стоимость 1000 часов составит 1,95 доллара США.
ОбсуждениеСледовательно, использование КЛЛ намного дешевле, даже несмотря на то, что первоначальные вложения выше. Повышенная стоимость рабочей силы, которую бизнес должен включать в себя для более частой замены ламп накаливания, здесь не учитывается.
Выполнение подключений: эксперимент на вынос – инвентаризация использования электроэнергии1) Составьте список номинальной мощности для ряда приборов в вашем доме или комнате.Объясните, почему что-то вроде тостера имеет более высокий рейтинг, чем цифровые часы. Оцените энергию, потребляемую этими приборами в среднем за день (оценивая время их использования). Некоторые приборы могут указывать только рабочий ток. Если бытовое напряжение составляет 120 В, тогда используйте P = IV . 2) Проверьте общую мощность, используемую в туалетах на этаже или в здании вашей школы. (Возможно, вам придется предположить, что используемые длинные люминесцентные лампы рассчитаны на 32 Вт.) Предположим, что здание было закрыто все выходные, и что эти огни были оставлены включенными с 6 часов вечера.{2} R \\ [/ латекс].
- Энергия, используемая устройством мощностью P за время t , составляет E = Pt .
Концептуальные вопросы
1. Почему лампы накаливания тускнеют в конце жизни, особенно незадолго до того, как их нити оборвутся?
Мощность, рассеиваемая на резисторе, равна P = V 2 / R , что означает, что мощность уменьшается при увеличении сопротивления. Тем не менее, эта мощность также определяется соотношением P = I 2 R , что означает, что мощность увеличивается при увеличении сопротивления.Объясните, почему здесь нет противоречия.
Задачи и упражнения
1. Какова мощность разряда молнии 1,00 × 10 2 МВ при токе 2,00 × 10 4 A ?
2. Какая мощность подается на стартер большого грузовика, который потребляет 250 А тока от аккумуляторной батареи 24,0 В?
3. Заряд в 4,00 Кл проходит через солнечные элементы карманного калькулятора за 4,00 часа. Какова выходная мощность, если выходное напряжение вычислителя равно 3.00 В? (См. Рисунок 2.)
Рис. 2. Полоса солнечных элементов прямо над клавишами этого калькулятора преобразует свет в электричество для удовлетворения своих потребностей в энергии. (Источник: Эван-Амос, Wikimedia Commons)
4. Сколько ватт проходит через фонарик с 6,00 × 10 2 за 0,500 ч использования, если его напряжение составляет 3,00 В?
5. Найдите мощность, рассеиваемую каждым из этих удлинителей: (a) удлинительный шнур с сопротивлением 0,0600 Ом, через который 5.00 А течет; (б) более дешевый шнур с более тонким проводом и сопротивлением 0,300 Ом.
6. Убедитесь, что единицей измерения вольт-ампер являются ватты, как следует из уравнения P = IV .
7. Покажите, что единицы 1V 2 / Ω = 1W, как следует из уравнения P = V 2 / R .
8. Покажите, что единицы 1 A 2 Ω = 1 Вт, как следует из уравнения P = I 2 R .
9. Проверьте эквивалент единиц энергии: 1 кВт ч = 3,60 × 10 6 Дж.
10. Электроны в рентгеновской трубке ускоряются до 1,00 × 10 2 кВ и направляются к цели для получения рентгеновских лучей. Вычислите мощность электронного луча в этой трубке, если она имеет ток 15,0 мА.
11. Электрический водонагреватель потребляет 5,00 кВт на 2,00 часа в сутки. Какова стоимость его эксплуатации в течение одного года, если электроэнергия стоит 12,0 центов / кВт · ч? См. Рисунок 3.
Рисунок 3. Водонагреватель электрический по запросу. Тепло в воду подается только при необходимости. (кредит: aviddavid, Flickr)
12. Сколько электроэнергии необходимо для тостера с тостером мощностью 1200 Вт (время приготовления = 1 минута)? Сколько это стоит при 9,0 цента / кВт · ч?
13. Какова будет максимальная стоимость КЛЛ, если общая стоимость (капиталовложения плюс эксплуатация) будет одинаковой как для КЛЛ, так и для ламп накаливания мощностью 60 Вт? Предположим, что стоимость лампы накаливания составляет 25 центов, а электричество стоит 10 центов / кВтч.Рассчитайте стоимость 1000 часов, как в примере с КЛЛ по рентабельности.
14. Некоторые модели старых автомобилей имеют электрическую систему напряжением 6,00 В. а) Каково сопротивление горячему свету у фары мощностью 30,0 Вт в такой машине? б) Какой ток течет через него?
15. Щелочные батареи имеют то преимущество, что они выдают постоянное напряжение почти до конца своего срока службы. Как долго щелочная батарея с номиналом 1,00 А · ч и 1,58 В будет поддерживать горение лампы фонарика мощностью 1,00 Вт?
16.Прижигатель, используемый для остановки кровотечения в хирургии, выдает 2,00 мА при 15,0 кВ. а) Какова его выходная мощность? б) Какое сопротивление пути?
17. В среднем телевизор работает 6 часов в день. Оцените ежегодные затраты на электроэнергию для работы 100 миллионов телевизоров, предполагая, что их потребляемая мощность составляет в среднем 150 Вт, а стоимость электроэнергии составляет в среднем 12,0 центов / кВт · ч.
18. Старая лампочка потребляет всего 50,0 Вт, а не 60,0 Вт из-за истончения ее нити за счет испарения.Во сколько раз уменьшается его диаметр при условии равномерного утонения по длине? Не обращайте внимания на любые эффекты, вызванные перепадами температур.
Медная проволока калибра 19. 00 имеет диаметр 9,266 мм. Вычислите потери мощности в километре такого провода, когда он пропускает 1,00 × 10 2 A.
Холодные испарители пропускают ток через воду, испаряя ее при небольшом повышении температуры. Одно такое домашнее устройство рассчитано на 3,50 А и использует 120 В переменного тока с эффективностью 95,0%.а) Какова скорость испарения в граммах в минуту? (b) Сколько воды нужно налить в испаритель за 8 часов работы в ночное время? (См. Рисунок 4.)
Рис. 4. Этот холодный испаритель пропускает ток непосредственно через воду, испаряя ее напрямую с относительно небольшим повышением температуры.
21. Integrated Concepts (a) Какая энергия рассеивается разрядом молнии с током 20 000 А, напряжением 1,00 × 10 2 МВ и длиной 1.00 мс? (б) Какую массу древесного сока можно было бы поднять с 18ºC до точки кипения, а затем испарить за счет этой энергии, если предположить, что сок имеет те же тепловые характеристики, что и вода?
22. Integrated Concepts Какой ток должен вырабатывать подогреватель бутылочек с питанием от батарей 12,0 В, чтобы нагреть 75,0 г стекла, 250 г детской смеси и 3,00 × 10 2 алюминия от 20 ° C до 90º за 5,00 мин?
23. Integrated Concepts Сколько времени требуется хирургическому прижигателю для повышения температуры 1.00 г ткани от 37º до 100, а затем закипятите 0,500 г воды, если она выдает 2,00 мА при 15,0 кВ? Не обращайте внимания на передачу тепла в окружающую среду.
24. Integrated Concepts Гидроэлектрические генераторы (см. Рисунок 5) на плотине Гувера вырабатывают максимальный ток 8,00 × 10 3 A при 250 кВ. а) Какая выходная мощность? (b) Вода, питающая генераторы, входит и покидает систему с низкой скоростью (таким образом, ее кинетическая энергия не изменяется), но теряет 160 м в высоте.Сколько кубических метров в секунду необходимо при КПД 85,0%?
Рисунок 5. Гидроэлектрические генераторы на плотине Гувера. (кредит: Джон Салливан)
25. Integrated Concepts (a) Исходя из 95,0% эффективности преобразования электроэнергии двигателем, какой ток должны обеспечивать аккумуляторные батареи на 12,0 В 750-килограммового электромобиля: отдых до 25,0 м / с за 1,00 мин? (b) Подняться на холм высотой 2,00 × 10 2 м за 2,00 мин при постоянной 25.Скорость 0 м / с при приложении силы 5,00 × 10 2 Н для преодоления сопротивления воздуха и трения? (c) Двигаться с постоянной скоростью 25,0 м / с, прилагая силу 5,00 × 10 2 Н для преодоления сопротивления воздуха и трения? См. Рисунок 6.
Рис. 6. Электромобиль REVAi заряжается на одной из улиц Лондона. (кредит: Фрэнк Хебберт)
26. Integrated Concepts Пригородный легкорельсовый поезд потребляет 630 А постоянного тока напряжением 650 В при ускорении.а) Какова его мощность в киловаттах? (b) Сколько времени нужно, чтобы достичь скорости 20,0 м / с, начиная с состояния покоя, если его загруженная масса составляет 5,30 × 10 4 кг, предполагая эффективность 95,0% и постоянную мощность? (c) Найдите его среднее ускорение. (г) Обсудите, как ускорение, которое вы обнаружили для легкорельсового поезда, сравнивается с тем, что может быть типичным для автомобиля.
27. Integrated Concepts (a) Линия электропередачи из алюминия имеет сопротивление 0,0580 Ом / км. Какова его масса на километр? б) Какова масса на километр медной линии с таким же сопротивлением? Более низкое сопротивление сократит время нагрева.Обсудите практические ограничения ускорения нагрева за счет снижения сопротивления.
28. Integrated Concepts (a) Погружной нагреватель, работающий на 120 В, может повысить температуру 1,00 × 10 2 -граммовых алюминиевых стаканов, содержащих 350 г воды, с 20 ° C до 95 ° C за 2,00 мин. Найдите его сопротивление, предполагая, что оно постоянно в процессе. (b) Более низкое сопротивление сократит время нагрева. Обсудите практические ограничения ускорения нагрева за счет снижения сопротивления.
29. Integrated Concepts (a) Какова стоимость нагрева гидромассажной ванны, содержащей 1500 кг воды, от 10 ° C до 40 ° C, исходя из эффективности 75,0% с учетом передачи тепла в окружающую среду? Стоимость электроэнергии 9 центов / кВт⋅ч. (b) Какой ток потреблял электрический нагреватель переменного тока 220 В, если на это потребовалось 4 часа?
30 . Необоснованные результаты (a) Какой ток необходим для передачи 1,00 × 10 2 МВт мощности при 480 В? (b) Какая мощность рассеивается линиями передачи, если они имеют коэффициент 1.00 – сопротивление Ом? (c) Что неразумного в этом результате? (d) Какие предположения необоснованны или какие посылки несовместимы?
31. Необоснованные результаты (a) Какой ток необходим для передачи 1,00 × 10 2 МВт мощности при 10,0 кВ? (b) Найдите сопротивление 1,00 км провода, которое вызовет потерю мощности 0,0100%. (c) Каков диаметр медного провода длиной 1,00 км, имеющего такое сопротивление? (г) Что необоснованного в этих результатах? (e) Какие предположения необоснованны или какие посылки несовместимы?
32.Создай свою задачу Рассмотрим электрический погружной нагреватель, используемый для нагрева чашки воды для приготовления чая. Постройте задачу, в которой вы рассчитываете необходимое сопротивление нагревателя, чтобы он увеличивал температуру воды и чашки за разумное время. Также рассчитайте стоимость электроэнергии, используемой в вашем технологическом процессе. Среди факторов, которые следует учитывать, – это используемое напряжение, задействованные массы и теплоемкость, тепловые потери и время, в течение которого происходит нагрев.Ваш инструктор может пожелать, чтобы вы рассмотрели тепловой предохранительный выключатель (возможно, биметаллический), который остановит процесс до того, как в погружном блоке будут достигнуты опасные температуры.
Глоссарий
- электрическая мощность:
- – скорость, с которой электрическая энергия подается источником или рассеивается устройством; это произведение тока на напряжение
Избранные решения проблем и упражнения
1. 2,00 × 10 12 Вт
5.{6} \ text {J} \\ [/ latex]
11. 438 $ / год
13. $ 6.25
15. 1.58 ч
17. 3,94 миллиарда долларов в год
19. 25,5 Вт
21. (а) 2,00 × 10 9 Дж (б) 769 кг
23. 45.0 с
25. (а) 343 A (б) 2,17 × 10 3 A (в) 1,10 × 10 3 A
27. (а) 1,23 × 10 3 кг (б) 2,64 × 10 3 кг
29. (a) 2,08 × 10 5 A
(b) 4,33 × 10 4 МВт
(c) Линии передачи рассеивают больше мощности, чем они должны передавать.
(d) Напряжение 480 В неоправданно низкое для напряжения передачи. В линиях передачи на большие расстояния поддерживается гораздо более высокое напряжение (часто сотни киловольт), чтобы уменьшить потери мощности.
Электрический ток: определение, единица, формула, типы (с примерами)
Обновлено 28 декабря 2020 г.
Кевин Бек
Электрический заряд: Какую автоматическую реакцию вызывает эта фраза, когда вы ее читаете? Может быть, ощущение покалывания или образ молнии, раскалывающего небо? Красочный дисплей мигающих огней в таком городе, как Париж или Лас-Вегас? Возможно, даже насекомое, которое каким-то образом светится в темноте, пробираясь через ваш лагерь?
До недавних столетий ученые не только не имели возможности измерить скорость света, но и не знали, какие физические явления лежат в основе того, что сейчас известно как «электричество».В 1800-х годах физики впервые узнали о мельчайших частицах, участвующих в потоке тока (свободные электроны), а также о природе сил, заставляющих их двигаться. Было ясно, что электричество может принести значительную пользу, если оно может быть безопасно «изготовлено» или «захвачено», а электрическая энергия используется для выполнения работы.
Поток электрического заряда легко возникает в веществах, классифицируемых как проводящие материалы , тогда как он затрудняется в изоляторах .Например, в металлическом проводе, таком как медный провод, можно создать разность потенциалов на концах провода, вызывая поток заряда и создавая ток.
Определение электрического тока
Электрический ток – это средняя скорость потока электрического заряда (т. Е. Заряда в единицу времени) через точку в пространстве. Этот заряд переносится электронами , движущимися по проводу в электрической цепи.Чем больше электронов проходит через эту точку за секунду, тем больше величина тока.
Единицей измерения тока в системе СИ является ампер (А), часто неофициально называемый «ампер». Сам электрический заряд измеряется в кулонах (Кл).
- Заряд одного электрона равен -1,60 × 10 -19 Кл, а заряд протона равен , но положительный знак . Это число считается фундаментальным зарядом e .Таким образом, базовая единица ампер – кулоны в секунду (Кл / с).
По соглашению, электрический ток течет в направлении, противоположном потоку электронов . Это связано с тем, что направление тока было описано до того, как ученые узнали, какие носители заряда двигались под действием электрического поля. Для всех практических целей положительные заряды, движущиеся в положительном направлении, дают тот же физический (вычислительный) результат, что и отрицательные заряды, движущиеся в отрицательном направлении, когда дело касается электрического тока.
Электроны движутся к положительному выводу в электрической цепи. Таким образом, поток электронов или движущийся заряд находится далеко от отрицательного вывода. Движение электронов в медной проволоке или другом проводящем материале также создает магнитное поле , направление и величина которого определяются направлением электрического тока и, следовательно, движением электронов; это принцип, на котором построен электромагнит .
Формула электрического тока
Для базового сценария обычного тока заряда, движущегося по проводу, формула для тока имеет вид:
I = neAv_d
, где n – количество зарядов на кубический метр (м 3 ), e – основной заряд, A – площадь поперечного сечения провода, а v d – это Скорость дрейфа .
Хотя ток имеет как величину, так и направление, это скалярная величина, а не векторная величина, поскольку она не подчиняется законам сложения векторов.
Формула закона Ома
Закон Ома дает формулу для определения тока, который будет протекать через проводник:
I- \ frac {V} {R}
, где V – напряжение , или разность электрических потенциалов , измеряемая в вольтах, и R – это электрическое сопротивление протеканию тока, измеренное в Ом (Ом).
Подумайте о напряжении как о «тянущей силе» (хотя эта «электродвижущая сила» не является буквально силой), специфичной для электрических зарядов. Когда противоположные заряды разделены, они притягиваются друг к другу таким образом, что уменьшается с увеличением расстояния между ними. Это примерно аналог гравитационной потенциальной энергии в классической механике; гравитация «хочет» падения высоких предметов на Землю, а напряжение «хочет», чтобы разделенные (противоположные) заряды столкнулись вместе.
Разъяснение напряжения
Вольт эквивалентно джоулям на кулон, или Дж / Кл.Таким образом, у них есть единицы энергии на единицу заряда. Таким образом, ток, умноженный на напряжение, дает единицы (Кл / с) (Дж / Кл) = (Дж / с), которые переводятся в единицы (в данном случае электрической) мощности:
P = IV
Объединение этого с законом Ома дает переходят к другим полезным математическим соотношениям, связанным с протеканием тока: P = I 2 R и P = V 2 / R. Они показывают, среди прочего, что при фиксированном уровне тока мощность пропорциональна сопротивлению, тогда как при фиксированном напряжении мощность составляет обратно пропорционально сопротивлению .
В то время как движущиеся заряды (ток) индуцируют магнитное поле, магнитное поле само может индуцировать напряжение в проводе.
Типы тока
- Постоянный ток (DC): Это происходит, когда все электроны непрерывно текут в одном направлении. Это тип тока в цепи, подключенной к стандартной батарее. Батареи, конечно, могут поставлять и поставляют лишь исчезающе малое количество энергии, необходимой для питания человеческой цивилизации, хотя постоянно совершенствующиеся технологии в области солнечных элементов сулят более высокий потенциал для хранения энергии.
- Переменный ток (AC): Здесь электроны колеблются вперед и назад (в некотором смысле “покачиваются”) очень быстро. Этот тип тока часто легче генерировать на электростанции, и он также приводит к меньшим потерям энергии на большом расстоянии, поэтому он является стандартом, используемым сегодня. Все лампочки и другие электроприборы в стандартном доме начала 21 века питаются от сети переменного тока.
При переменном токе напряжение изменяется синусоидальным образом и в любой момент задается t выражением V = V 0 sin (2πft), где В 0 – это начальное напряжение и f – частота или количество полных циклов напряжения (от максимального до минимального и обратно к максимальному значению) в каждую секунду.
Измерение тока
Амперметр – это устройство, которое используется для измерения тока, подключая его последовательно, а не параллельно, в электрическую цепь. (Параллельная схема имеет несколько проводов между соединениями – другими словами, у источника питания, конденсаторов и резисторов – в цепи.) Принцип ее работы основан на том, что ток одинаков во всех частях провода между двумя соединениями.
Амперметр имеет известное низкое внутреннее сопротивление и настроен на полное отклонение (FSD) при заданном уровне тока, часто равном нулю.015 А или 15 мА. Если вы знаете напряжение и управляете сопротивлением с помощью функции шунтирующего сопротивления амперметра, вы можете определить ток; вы знаете, какое значение тока должно иметь , используя закон Ома.
Примеры электрического тока
1. Вычислите скорость дрейфа электронов в цилиндрическом медном проводе радиусом 1 мм (0,001 м), по которому течет ток 15 А, учитывая, что для меди n = 8,342 × 10 28 э / м 3 .{-4} \ text {m / s}
- Знак минус указывает на то, что направление противоположно направлению тока, как и ожидалось для электронов.
2. Найдите ток I в цепи на 120 В, в которой последовательно подключены резисторы 2 Ом, 4 Ом и 6 Ом.
Последовательные резисторы являются просто аддитивными (в параллельных цепях сумма общего сопротивления является суммой обратных величин отдельных значений сопротивления). Таким образом:
I = \ frac {V} {R} = \ frac {120} {2 + 4 + 6} = 10 \ text {A}
3.2 \ times 15 = 6000 \ text {W} \ text {and} V = IR = 20 \ times 15 = 300 \ text {V}
энергия – Различные формулы для расчета мощности
Мощность обычно указывается как энергия / время, но на самом деле это немного расплывчато: какая энергия и в какое время?
Когда мы говорим об энергии, мы либо ссылаемся на систему / физический объект, для которого энергия является свойством, либо мы говорим об обмене энергией между двумя системами.
Время, когда говорят о власти, подразумевает процесс, происходящий в течение некоторого промежутка времени; е.г. энергия системы изменяется в течение некоторого времени или, когда она доведена до мгновенного предела, мощность приближается к некоторому значению.
Уравнение
$ P = VI $
предполагает, что существует некоторый путь, по которому проходит ток; ток на пути равен $ I $, а разница напряжений на пути равна $ V $. Ток течет от высокого к низкому напряжению, поэтому мощность $ P $ – это потенциальная энергия, которую движущиеся заряды (то есть ток) теряют, пересекая путь.
В отсутствие трения / тепла / других сил это привело бы к добавлению кинетической энергии к движущимся зарядам со скоростью $ -P $.2 / R $.
Теперь: чтобы перейти к другим полезным вопросам, например, сколько энергии потребляет лампочка, мы должны сделать некоторые предположения о том, как работает устройство. Обычно мы предполагаем, что установившееся состояние , то есть ток / напряжение не меняются с течением времени, что означает, что вся энергия, которую получают заряды, расходуется любым устройством, через которое мы пропускаем ток.
Другими словами, предположение, что мощность из этих формул – это мощность, используемая устройством, обычно безопасно, но только когда речь идет о системах в установившемся режиме.Исключение составляют случаи, когда мы говорим об источнике питания; в этом случае сохранение энергии говорит нам, что энергия, которую получают заряды, должна исходить от источника энергии.
Вкратце: $ P = VI $ всегда действителен при условии, что вы говорите о мощности, отдаваемой зарядам / взятой от источника питания, а два других уравнения справедливы только для резисторных элементов, которые подчиняются закону Ома (с тем же определение власти). Однако вы можете использовать их для других величин, если вам предоставлены правильные допущения, такие как системы устойчивого состояния.
** Обратите внимание, что для выполнения закона Ома не обязательно; сопротивление можно рассматривать как функцию, а не просто постоянное значение, и если вы знаете эту функцию, вы можете безопасно использовать формулы в любое время. {2}} {\ text {9,8}} \\ & = \ текст {3,67} \ текст {Ω} \ end {выровнять *}
Теперь мы можем найти неизвестное сопротивление, сначала вычислив эквивалентное параллельное сопротивление:
\ begin {align *} \ frac {1} {R_ {p}} & = \ frac {1} {R_ {1}} + \ frac {1} {R_ {2}} + \ frac {1} {R_ {3}} \\ & = \ frac {1} {1} + \ frac {1} {5} + \ frac {1} {3} \\ & = \ frac {23} {15} \\ R_ {p} & = \ text {0,65} \ text {Ω} \ end {выровнять *} \ begin {align *} R_ {s} & = R_ {4} + R_ {p} \\ R_ {4} & = R_ {s} – R_ {p} \\ & = \ text {3,67} – \ text {0,65} \\ & = \ текст {3,02} \ текст {Ω} \ end {выровнять *}Теперь мы можем рассчитать общий ток:
\ begin {align *} I & = \ frac {V} {R} \\ & = \ frac {6} {\ text {3,67}} \\ & = \ текст {1,63} \ текст {А} \ end {выровнять *}Это ток в последовательном резисторе и во всем параллельном соединении.{2} (\ text {3,02}) \\ & = \ текст {0,89} \ текст {W} \ end {выровнять *}
Затем мы находим напряжение на этих резисторах и используем его, чтобы найти напряжение на параллельной комбинации:
\ begin {align *} V & = IR \\ & = (\ text {1,63}) (\ text {3,02}) \\ & = \ текст {4,92} \ текст {V} \ end {выровнять *} \ begin {align *} V_ {T} & = V_ {1} + V_ {p} \\ V_ {p} & = V_ {T} – V_ {1} \\ & = \ text {6} – \ text {4,92} \\ & = \ текст {1,08} \ текст {V} \ end {выровнять *}Это напряжение на каждом из параллельных резисторов.{2}} {\ text {3}} \\ & = \ текст {3,5} \ текст {W} \ end {выровнять *} .

д.с. источника тока; t ― время, прошедшее с момента замыкания цепи
