Для чего нужен рабочий ноль в электричестве. Фаза, ноль, земля


Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены некоторые сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе одной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь будет ноль или земля.

Следует отметить низкое отношение тепловой энергии к гидравлике. Это зависит не только от большого количества гидроэлектростанций, которые выступают против только шести основных тепловых электростанций, упомянутых, и 112 других электростанций мощностью более 500 кВт, от резервной функции, часто приписываемой последней. Среди тепловых электростанций, 15, которые работают с национальным топливом, из которых 10 продаются, 3 для смешанного использования, 2 для собственного использования в промышленности.

Властные отношения регулируются различными законами, которые можно различать в двух разных порядках: первый устанавливает правила для производства и получения, со вторыми правилами для дистанционной передачи электрических токов. Эти законы в полной мере отвечают очень высокой национальной цели получения наибольшей прибыли от силы, которую Италия может производить на своей территории, в общих интересах и в интересах частного.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Большими линиями считаются те, которые превышают, для движущей силы, номинальные динамические лошади 300; и соответствующие уступки принимаются Королевским указом, который продвигается министром общественных работ, в соответствии с соглашением с Министерством финансов. Административная процедура новых концессий и видов использования начинается с просьбы заинтересованных сторон, непосредственно обратившихся к министру общественных работ и представленных офис гражданского гения, в чей район входят работы по захвату.

Министерство заказывает свою публикацию путем уведомления на официальном листке уведомлений провинции, на территории которой выпадает посадка и рекультивация вод. Уведомление должно быть воспроизведено в Официальном журнале. Министр имеет достаточно усмотрение при принятии решения по вопросам. Для приложений, допускаемых будет проводить расследование с офиса гражданского строительства, в чьем избирательном округе принадлежат впускные работам, и среди нескольких конкурирующих приложений является предпочтительными, чтобы представить наилучший образом использовать гидравлический или соответствует другим верховным общественным интересам, с окончательным приказом министра общественных работы согласия Совета верхней воды. уступки крупномасштабных диверсий для использования мощности составит для не более срока шестидесятых, и в конце пользователей и в случае конфискации или передач, перейти в свойство состояние, без компенсации, все работы по сбору, контроля и вывод, основной и вспомогательного оборудование, приводящей канал вода, напорные труб и дренажных каналов, все в состоянии нормальной работы. состояние имеет право д также вступить в непосредственное владение каждым другим зданием, оборудованием, использованием, преобразованием и распределением установок ции, связанный с предоставлением, соответствующие дилерам цены, равной расчетной стоимостью материала в работе, рассчитанном на момент вступления во владение, абстрагируясь от какой-либо оценки дохода от них получить.

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (например, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

За исключением случаев распада или отказа, преподаватели этого штата осуществляются с уведомлением пользователя за три года до истечения срока действия пользователя. Концессия приводит к объявлению коммунальных услуг для всех работ и объектов, необходимых для строительства и эксплуатации крупных торговых точек. Новые концессии подлежат выплате ежегодной пошлины в размере 12 лир за номинальную динамическую мощность.

Были выпущены вопросы, облегчающие строительство искусственных водоемов и озер, а также созданы юрисдикции и специальные правила судебных разбирательств по гражданским водным спорам. Они признаются для целей созданы восемь водных судов, формируется обращение судебных участков с добавлением трех должностных лиц гражданского строительства и вышестоящего суда общественных вод, основанный в Риме.

Объясним происходящее. Тело человека наделено некой емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Электрические трубопроводы. — Удаленная передача производства электроэнергии возникла в области права о необходимости регулирования сервитута электрических трубопроводов, электрических или иначе упомянутой линия питания сервитута. Законы, действующий в последнем десятилетии прошлого века: Гражданский кодекс и закон об экспроприации для коммунальных причин, сделали, что может пойти н

electricianprof.ru

Что такое фаза и ноль в электричестве, определение нуля и земли

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

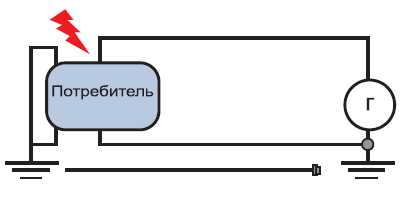

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

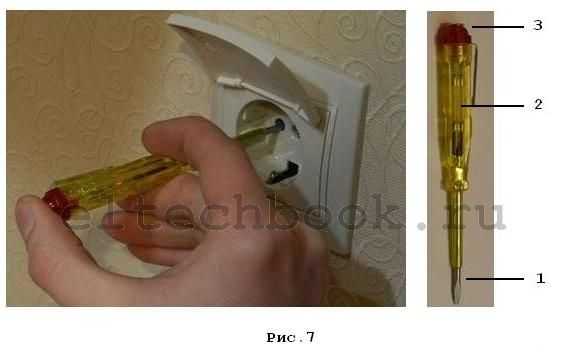

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2017 г.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Фаза, ноль и земля – что это такое?

Электрическая энергия, которой мы пользуемся, вырабатывается генераторами переменного тока на электростанциях. Их вращает энергия сжигаемого топлива (угля, газа) на ТЭС, падающей воды на ГЭС или ядерного распада на АЭС. До нас электричество добирается через сотни километров линий электропередач, претерпевая по дороге преобразования с одной величины напряжения в другую. От трансформаторной подстанции оно приходит в распределительные щитки подъездов и далее – в квартиру. Или по линии распределяется между частными домами поселка или деревни.

Разберемся, откуда берутся понятия «фаза», «ноль» и «земля». Выходной элемент подстанции — понижающий трансформатор. с его обмоток низкого напряжения идет питание потребителю. Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль ) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами » (L1, L2, L3), а общий проводник – нулем (PEN).

Система с глухозаземленной нейтралью

Поскольку нулевой проводник заземлен, то такая система называется «системой с глухозаземленной нейтралью «. Проводник PEN называется совмещенным нулевым проводником. До выхода в свет 7-го издания ПУЭ ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования. Для этого их соединяли с нулем, и это называлось занулением. Но через ноль шел и рабочий ток, и его потенциал не всегда равнялся нулю, что создавало риск поражения электрическим током.

Теперь из вновь вводимых трансформаторных подстанций выходят два нулевых проводника: нулевой рабочий (N) и нулевой защитный (РЕ). Функции их разделены: по рабочему протекает ток нагрузки, а защитный соединяет подлежащие заземлению токопроводящие части с контуром заземления подстанции. На отходящих от нее линиях электропередачи нулевой защитный проводник дополнительно соединяют с контуром повторного заземления опор, содержащих элементы защиты от перенапряжений. При вводе в дом его соединяют с контуром заземления.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

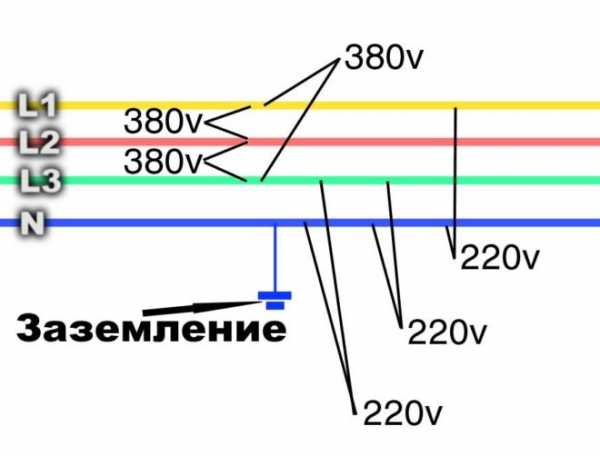

Напряжение между фазами трехфазной системы называют линейным. а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

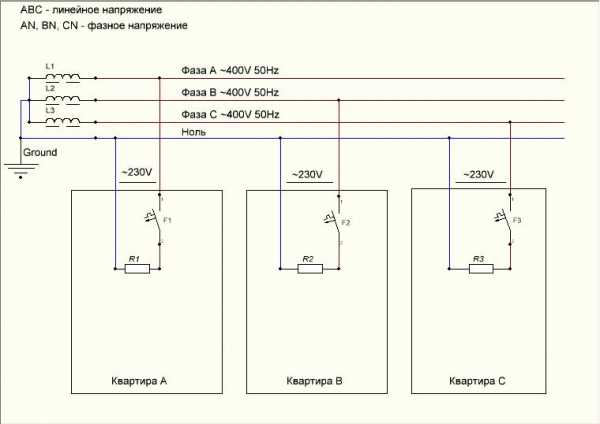

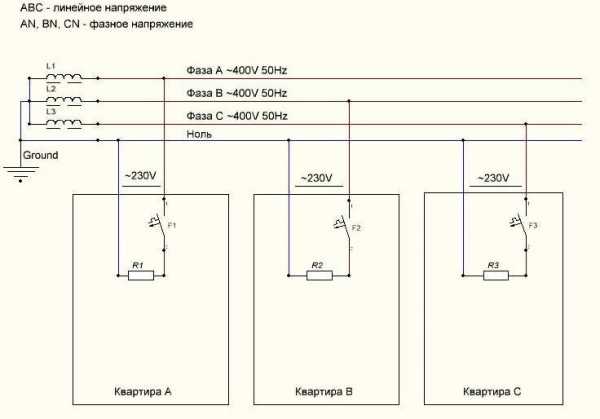

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали «. Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

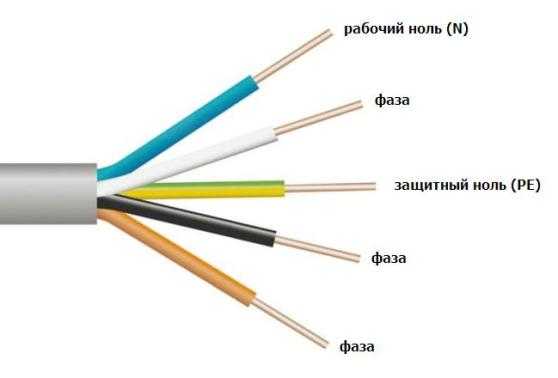

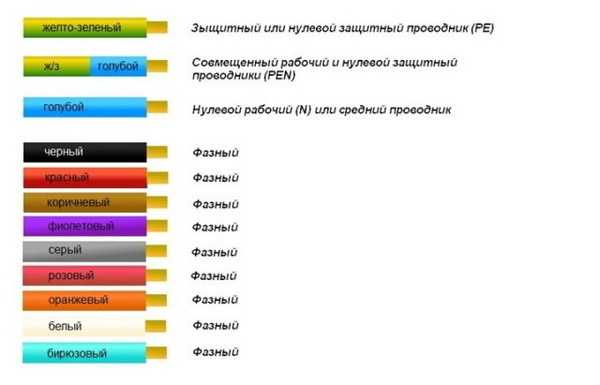

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

  • Глухозаземленный нейтральный кабель.
  • Изолированный нулевой провод.
  • Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

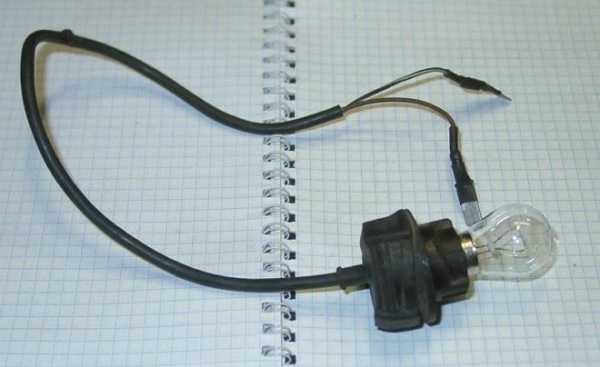

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

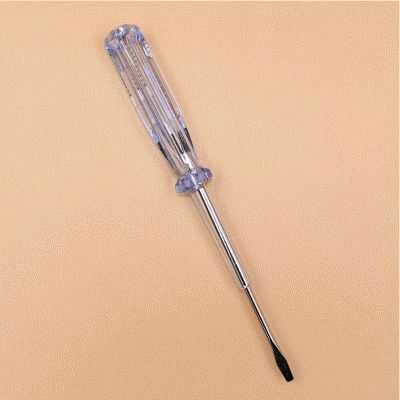

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

  • Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
  • Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
  • Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
  • Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

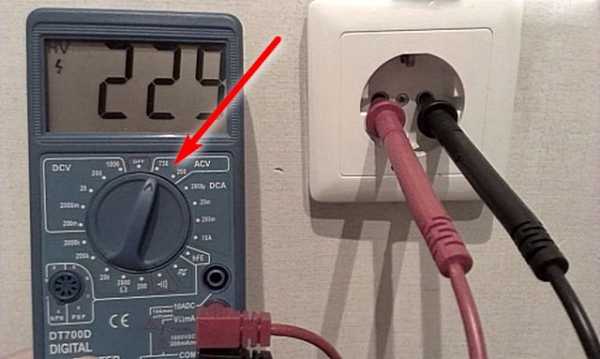

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

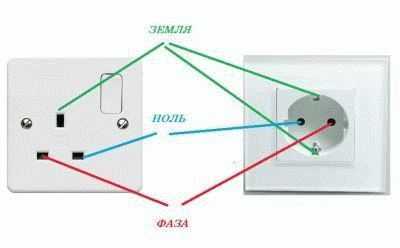

  1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).

    Неверное положение нуля и фазы евророзетки

  2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
  3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

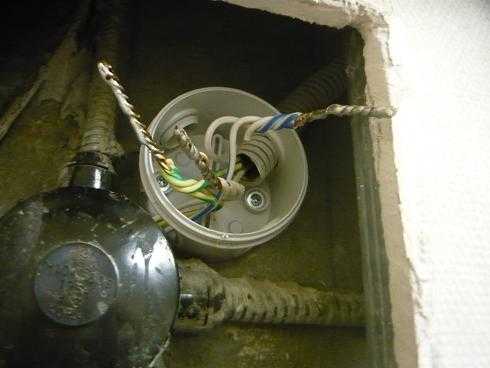

Найти нулевой провод в квартире

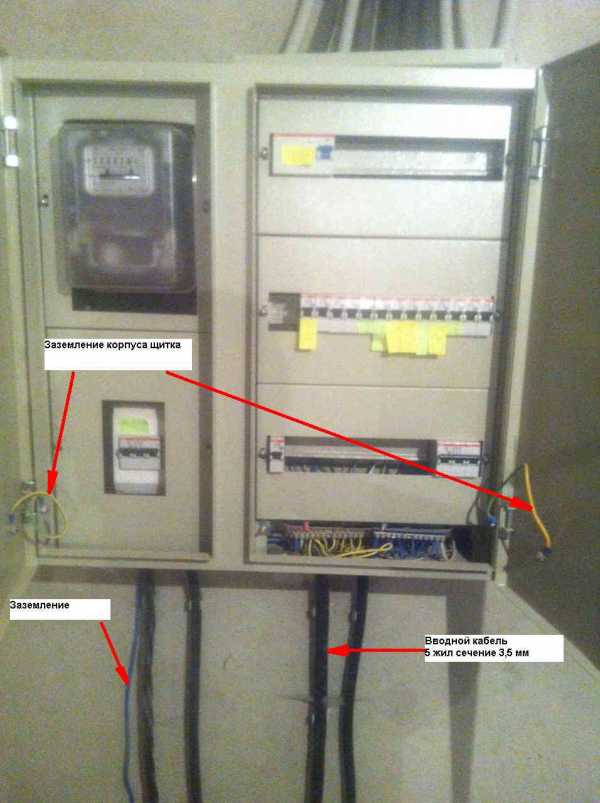

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

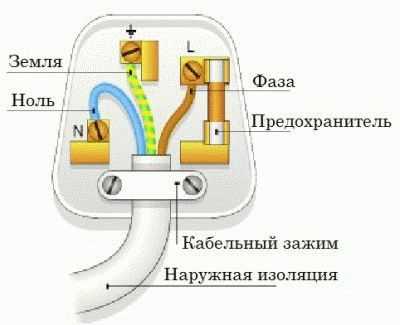

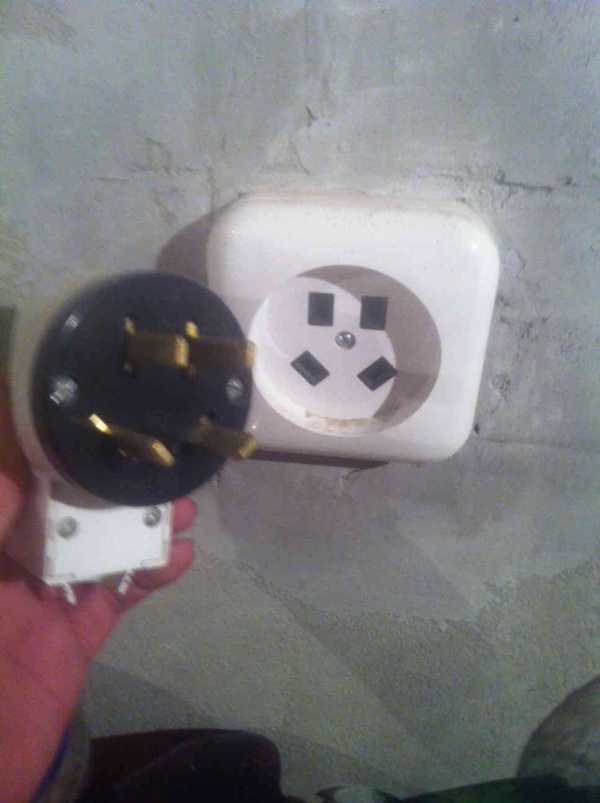

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ — промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Преимущества

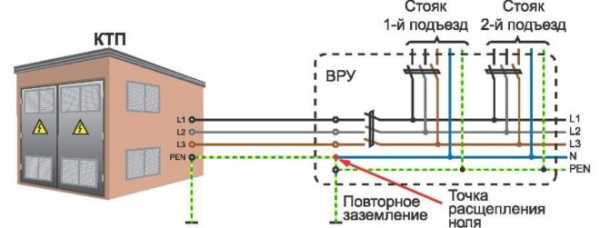

Возможная схема разводки трёхфазной сети в многоквартирных жилых домах

  • Экономичность.
    • Экономичность передачи электроэнергии на значительные расстояния.
    • Меньшая материалоёмкость 3-фазных трансформаторов.
    • Меньшая материалоёмкость силовых кабелей, так как при одинаковой потребляемой мощности снижаются токи в фазах (по сравнению с однофазными цепями).
  • Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
  • Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств. Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные, и имеют высокие показатели экономичности.
  • Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на «звезду» или «треугольник».
  • Возможность резкого уменьшения мерцания и стробоскопического эффекта светильников на люминесцентных лампах путём размещения в одном светильнике трёх ламп (или групп ламп), питающихся от разных фаз.

Благодаря этим преимуществам, трёхфазные системы наиболее распространены в современной электроэнергетике.

Схемы соединений трехфазных цепей

Звезда

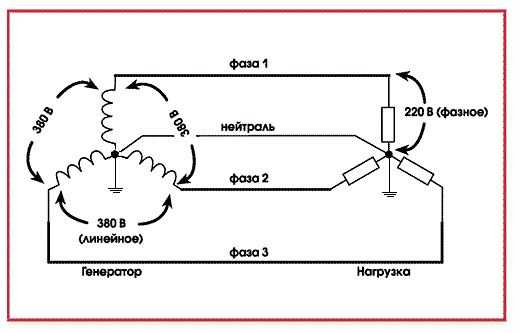

Звездой называется такое соединение, когда концы фаз обмоток генератора (G) соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток потребителя (M) также соединяют в общую точку.

Провода, соединяющие начала фаз генератора и потребителя, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.

Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.

Если сопротивления Za, Zb, Zc потребителя равны между собой, то такую нагрузку называют симметричной.

Линейные и фазные величины

Напряжение между фазным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя фазными проводами (UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = I F ; U L = 3 × U F {\displaystyle I_{L}=I_{F};\qquad U_{L}={\sqrt {3}}\times {U_{F}}}

Несложно показать, что линейное напряжение сдвинуто по фазе на π / 6 {\displaystyle \pi /6} относительно фазных:

u L = 3 U F cos ⁡ ( ω t + π / 6 ) {\displaystyle u_{L}={\sqrt {3}}U_{F}\cos(\omega t+\pi /6)}

Мощность трёхфазного тока

Для соединения обмоток звездой, при симметричной нагрузке, мощность трёхфазной сети равна

Последствия отгорания (обрыва) нулевого провода в трёхфазных сетях

Существующие виды защиты от линейного напряжения, которые можно найти в продаже в электротехнических магазинахШины для раздачи нулевых проводов (синяя) и проводов заземления (зелёная)

При симметричной нагрузке в трёхфазной системе питание потребителя линейным напряжением возможно даже при отсутствии нейтрального провода. Однако при питании нагрузки фазным напряжением, когда нагрузка на фазы не является строго симметричной, наличие нейтрального провода обязательно. При его обрыве или значительном увеличении сопротивления (плохом контакте) происходит так называемый перекос фаз, в результате которого подключенная нагрузка, рассчитанная на фазное напряжение, может оказаться под произвольным напряжением в диапазоне от нуля до линейного (конкретное значение зависит от распределения нагрузки по фазам в момент обрыва нулевого провода). Это зачастую является причиной выхода из строя бытовой электроники в квартирных домах, который может приводить к пожарам. Пониженное напряжение также может послужить причиной выхода из строя техники.

Проблема гармоник, кратных третьей

Современная техника всё чаще оснащается импульсными сетевыми источниками питания. Импульсный источник без корректора коэффициента мощности потребляет ток узкими импульсами вблизи пиков синусоиды питающего напряжения на интервалах зарядки конденсатора входного выпрямителя. Большое количество таких источников питания в сети создаёт повышенный ток третьей гармоники питающего напряжения. Токи гармоник, кратных третьей, вместо взаимной компенсации, математически суммируются в нейтральном проводнике (даже при симметричном распределении нагрузки) и могут привести к его перегрузке даже без превышения допустимой мощности потребления по фазам. Такая проблема существует, в частности, в офисных зданиях с большим количеством одновременно работающей оргтехники. Решением проблемы третьей гармоники является применение корректора коэффициента мощности (пассивного или активного) в составе схемы производимых импульсных источников питания. Требования стандарта IEC 1000-3-2 накладывают ограничения на гармонические составляющие тока нагрузки устройств мощностью от 50 Вт. В России количество гармонических составляющих тока нагрузки нормируется стандартами ГОСТ Р 54149-2010, ГОСТ 32144-2013 (с 1.07.2014), ОСТ 45.188-2001.

Треугольник

Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.

Соотношение между линейными и фазными токами и напряжениями

Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = 3 × I F ; U L = U F {\displaystyle I_{L}={\sqrt {3}}\times {I_{F}};\qquad U_{L}=U_{F}}

Мощность трёхфазного тока при соединении треугольником

Для соединения обмоток треугольником, при симметричной нагрузке, мощность трёхфазного тока равна:

P = 3 U F I F c o s φ = 3 U L I L 3 c o s φ = 3 U L I L c o s φ {\displaystyle P=3U_{F}I_{F}cos\varphi =3U_{L}{\frac {I_{L}}{\sqrt {3}}}cos\varphi ={\sqrt {3}}U_{L}I_{L}cos\varphi }

Распространённые стандарты напряжений

Основная статья: Стандарты напряжений и частот в разных странах

СтранаЧастота, ГцНапряжение (фазное/линейное), Вольт
Россия50230/400 (бытовые сети)
133/230, 230/400, 400/690, 690/1200 (промышленные сети)
Страны ЕС50230/400,
400/690 (промышленные сети)
Япония50 (60)120/208
США60120/208,
277/480
240 (только треугольник)

Маркировка

Основные статьи: Провод § Маркировка, Маркировка кабеля § Силовой кабель

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в стандарте Международной Электротехнической Комиссии МЭК 60445:2010.

Трёхфазная двухцепная линия электропередачи

Цвета фаз

Каждая фаза в трёхфазной системе имеет свой цвет. Они меняют в зависимости от страны. Используются цвета международного стандарта IEC 60446 (IEC 60445).

СтранаL1L2L3Нейтраль / нольЗемля

/ защитное заземление

Россия, Белоруссия, Украина, Казахстан (до 2009), КитайЖёлтыйЗелёныйКрасныйГолубойЖёлто/зелёный (в полоску)
Европейский союз и все страны которые используют европейский стандарт CENELEC с апреля 2004 (IEC 60446), Гонконг с июля 2007, Сингапур с марта 2009, Украина, Казахстан с 2009, АргентинаКоричневыйЧёрныйСерыйГолубойЖёлто/зелёный (в полоску)
Европейский союз до апреля 2004КрасныйЖёлтыйГолубойЧёрныйЖёлто/зелёный (в полоску)

(зелёный в установках до 1970)

Индия, Пакистан, Великобритания до апреля 2006, Гонконг до апреля 2009, ЮАР, Малайзия, Сингапур до февраля 2011КрасныйЖёлтыйГолубойЧёрныйЖёлто/зелёный (в полоску)

(зелёный в установках до 1970)

Австралия и Новая ЗеландияКрасный (или коричневый)Белый (или чёрный)

(ранее — жёлтый)

Тёмно синий (или серый)Чёрный (или голубой)Жёлто/зелёный (в полоску)

(зелёный в очень старых установках)

Канада (обязательный)КрасныйЧёрныйГолубойБелый или серыйЗелёный или цвета меди
Канада (в изолированных трехфазных установках)ОранжевыйКоричневыйЖёлтыйБелыйЗелёный
США (альтернативная практика)КоричневыйОранжевый (в системе треугольник), или

фиолетовый (в системе звезда)

ЖёлтыйСерый или белыйЗелёный
США (распространённая практика)ЧёрныйКрасныйГолубойБелый или серыйЗелёный, жёлто/зелёный (в полоску), или провод цвета меди
НорвегияЧёрныйБелый/серыйКоричневыйГолубойЖёлто/зелёный (в полоску), в более старых установках может встречаться только жёлтый или цвета меди

Примечания

  1. ↑ Действующий в РФ ГОСТ 2.709-89 предписывает обозначение цепей фазных проводников трёхфазного переменного тока: L1, L2, L3, и при этом допускает обозначения A, B, C.
  2. ↑ Согласно ГОСТ 29322-2014
  3. ↑ Жёлто-зелёная маркировка была принята как международный стандарт для защиты от поражения эл.током дальтоников. От 7 % до 10 % людей не могут точно распознать красный и зелёные цвета.
  4. ↑ В Европе ещё осталось много установок со старой цветовой схемой начала 1970-х. В новых установках используются жёлто/зелёные шины заземления в соответствии с IEC 60446. (Фаза/ноль+земля; Германия: чёрный/серый + красный; Франция зелёный/красный + белый; Россия: красный/серый + чёрный; Швейцария: красныйd/серый + жёлтый или жёлтый и красный; Дания: белый/чёрный + красный
  5. ↑ В Австралии и Новой Зеландии фазы могут быть люього цвета, но только не жёлто-зелёного, зелёного, жёлтого, чёрного или голубого цвета.
  6. ↑ Canadian Electrical Code Part I, 23rd Edition, (2002) ISBN 1-55324-690-X, rule 4-036 (3)
  7. ↑ Canadian Electrical Code (англ.)русск. 23-е издание 2002 года, правила 24-208(c)
  8. ↑ Начиная с 1975 в США National Electric Code (англ.)русск. не имел специальных обозначений фаз. По сложившейся практике для соединения звезда 120/208 фазы маркировались чёрным, красным и голубым цветом, а при соединении звезда или треугольник 277/480 фазы обозначались коричневым, оранжевым и жёлтым. В системе 120/240 треугольник с наибольшим напряжением 208 вольт (обычно фаза B) всегда обозначалась оранжевым, общая фаза A была чёрного цвета, а фаза C — красной или голубой.
  9. ↑ See Paul Cook: Harmonised colours and alphanumeric marking. IEE Wiring Matters, Spring 2006.
  10. ↑ В США провод жёлто-зелёного цвета (в полоску) может обозначать изолированную землю. Сегодня в большинстве стран, жёлто-зелёные (в полоску) провода используются для защитного заземления и не могут быть отсоеденины и использованы для других целей.

otdelkagres.ru

Отличить ноль от заземления в проводке с тремя жилами

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с
определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем
никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена
двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки
с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где
защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить
даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения
мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из
трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением
(занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза
маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или
белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой.
Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой
маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым
или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться
на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку»
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть
нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой —
земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире —
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля).
Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать
многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на
эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от
энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа
невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током.
В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить
ремонт.

Смотрите так же другие статьи

yserogo.ru

Что такое фаза ноль земля в электрике и зачем они нужны фото

Все знают, что электроэнергия производится на разнообразных электростанциях, благодаря генераторам переменного тока. После она, используя линии электропередач, идет к трансформаторным подстанциям, оттуда поступает к потребителю, то есть нам.

Так вот чтобы понять, что собой представляет фаза, ноль, а также заземление, необходимо на элементарном уровне понимать, каким образом электроэнергия поступает в подъезд или частный дом. Все мы за нее платим, измеряя киловаттами, но ведь это не вода, у которой можно перекрыть кран. Потому давайте рассмотрим ситуацию подробнее.

Ликбез

Давайте разберемся, чем являются ноль и фаза, а затем перейдем к заземлению.

Фаза – это линия непосредственной подачи тока. Следовательно, используя ноль, ток возвращается в обратном направлении, а именно к нулевому контуру. Кроме того он выравнивает фазное напряжения, выполняя стабилизационную роль в фазной проводке.

Земля (заземляющий провод) — не под напряжением в принципе. У него есть одна функция – защита потребителя. Если сказать грубо, то «земля» в случае утечки отведет остаточный ток, не дав ему поразить человека.

Хотелось бы думать, что столь простое объяснение несколько прояснило ситуацию, и теперь вы понимаете какая роль у каждого проводника из комплекта: фаза, ноль, земля. Если вы планируете работать с проводами самостоятельно, то дополнительно, рекомендуем изучить цветовую палитру, которой производители отмечают предназначение полупроводников внутри кабеля.

Детальное рассмотрение

Трансформаторная подстанция выполняет важнейшую работу, а именно делает возможным питание потребителей благодаря обмотке низкого напряжения, которая понижает напряжение от «электросетевого» до «потребительского».

От подстанции к потребителю ведет общий проводник от нейтрали (точка соединение обмоток), и еще 3 проводника, которые являются остальными выводами обмотки. Таким образом каждый из трех проводников – это фаза, а нейтраль – ноль.

Трехфазная энергетическая схема подразумевает возникновение линейного напряжения, с номинальным напряжением в 380 В. Между фазой и нулем возникает фазное напряжение, его то значение и равняется, привычным нам, 220 В.

Как упоминалось выше под названием «земля» скрывается заземление, так и будем его называть. Так вот большинство электрических систем глухозаземленные, это значит, что ноль прямо соединен с землей. Физическая суть такого подключения в том, что в трансформаторе обмотки соединены по принципу «звезды», а нейтраль заземлена.

В данном случае ноль является совмещенным нейтрально-защитным проводником (PEN). Подобное повсеместно встречается в постройках советского времени. Неизвестно с чем это было связано, то ли с экономией, то ли с введением сомнительных инноваций, но в жилых домах того периода повсеместно занулены щитки, а отдельных заземлительных кабелей не предусмотрено.

Главная проблема такой конструкции в невозможности ее преобразования. Народные умельцы пытаются подключить дополнительный защитный кабель прямо к щитку, но это, по крайней мере, небезопасно.

Подобная самодельная «инновация» может привести к тому, что земля начнет простреливать и как душ, так и туалет начнут сопровождаться периодическими разрядами у всех жильцов дома.

Дома построенные в более позднее время, имеют электросеть отличающуюся следующими аспектами:

  1. Вместо общего проводника к щитку идет два проводника, один из которых исполняет роль нейтрали, а второй земли.
  2. Щиток в подъезде имеет отдельную шину-разделитель, которую с корпусом соединяют посредствам металлической связи, она предназначена для подключения нуля, земли и фазы.

Преимуществом подключения с заземлением является то, что заранее неизвестно, сколько тока будет потреблять каждая квартира, а предыдущая схема предполагает близкое к равномерному распределение. В незаземленной схеме возможно возникновение ситуации, когда одна квартира потребляет много, а вторая ничего.

Разность нагрузок начинает смещать нейтраль. Создается ситуация, когда в фазе ток стремится к нулю, а на проводнике-нейтрали напротив растет до 380 В. Кроме того что оборудование при возникновении подобной аварии будет испорчено, его корпус будет находится под напряжением, создавая реальную опасность для людей.

Полезное видео

Дополнительную информацию по данному вопросу вы можете почерпнуть из видео ниже:

Заключение

Будем надеяться, теперь вы знаете значение каждого, из озвученных в названии статьи терминов и как важен проводник «земля». Берегите себя, устанавливая электросеть у себя дома, побеспокойтесь о ней.

web-electric.ru

Фаза ноль земля — Ремонт квартир

«То, что «потрясло», не убивает». Эта фраза, автором которой является Конфуций, стала сегодня расхожим «статусом» в соцсетях, приписываемая то Ницше, то Канту, трансформировавшись в: «То, что нас не убивает, делает сильнее». Вы спросите, при чём тут древний китайский философ и проблема бытового электричества? Всё просто – если перепутать три провода, ноль, фаза, земля, то Вас или «потрясёт», или убъёт. Может быть, разберёмся, почему мы можем уцелеть?

Немного физики

Электричество — это некая «бочка», залитая «электричеством» (электронами). При открытии «крана» они мчатся по проводам со скоростью света по направлению ноль – фаза, при этом, чем «ниже уровень Земли», «ноль», тем выше «фаза». Вы тоже заметили, что слишком много кавычек? Давайте обдумаем, как несчастный электрон, снабжённый зарядом, мчится по медному проводу со скоростью света, уворачиваясь от атомов меди и преодолевая сопротивление движению. В 5-м классе, это воспринималось как Аксиома. Но мы повзрослели, и чувствуем, что тут какой-то подвох. Не пора ли разобраться, о чём наврали в школе учителя физики, заодно поняв, что же такое электричество, и почему его не надо боятся, если уверен, что оно тебя не убьёт?

Электричество — это не беготня электронов по проводам. Электроны вообще редко отлучаются от своих орбит, поскольку ленивы, но очень общительны. Поэтому электрон очень любит выйти на край орбиты, и сообщить соседу «новость – сплетню». Соседний электрон так возбуждается от этой новости, что спешит передать сплетню своему соседу по даче. А тот другому соседу. Вы не поверите, но электроны научились распространять сплетни и слухи со скоростью света. Причем в буквальном смысле слова.

В итоге мы имеем простую модель. «Возбудитель Спокойствия» шепнул одному электрону, что на краю света (в 20 000 км) распродажа, сто пар носков продают за 1 рубль. Ровно через 0,6 секунды про это узнает электрон, который ближе всего к распродаже, и будьте уверены! Через ещё секунду, в точке распродажи столпится огромное количество возбуждённых электронов, желающих приобрести носки задаром. Это модель фазы под напряжением . Все слухи электронов соберутся в одном месте. При этом количество электронов не имеет значения.

Допустим, автор статьи играет в бильярд.
страстно желает попасть шаром в лузу. Условие простое – ударил один шар, второй шар должен упасть в лузу. Я поступлю просто – выставлю шары в линию так, чтобы последний точно был нацелен на лузу, после чего кием нанесу удар в шар с другой стороны цепочки. Импульс движения (вспомните физику) мгновенно пройдёт по цепочке шаров, и последний шар, не имея сопротивления, покатится и упадёт в лузу. Количество шаров не имеет значения, если мы не учитываем «трение». Более того, если мы ударим в первый шар цепочки под углом, то и последний шар откатится под таким же углом. Не верите? Возьмите в руки кий. Этот пример – лучшая аналогия прямой передачи тока фаза ноль для понимания природы электричества.

Что такое «земля», в данном примере? Это луза, куда упал шар, принявший на себя всё количество движения (импульс) всей цепочки. Обдумайте. Последний шар откатился, и упал, при этом вся цепочка шаров осталась неподвижной. То есть движение «заземлилось». Обратите внимание, что двигался только последний шар (электрон), все остальные как стояли в ряд, так и стоят. Кто ответит на вопрос в рамках примера фаза ноль, что это? Может быть, поймем, что тут три параметра — ноль, фаза, земля?

Движения материи нет

Движение электронов привело бы к перераспределению массы, чего не происходит. Строго говоря, по проводам движется «возбуждение», заряд, который передаётся по цепочке. Процесс практически мгновенный (скорость света) с бытовой точки зрения, и приводит к тому, что поданный на один конец проводника 1 вольт, мгновенно возникает на другом конце проводника. Этот проводник будет находиться под напряжением, всё время, пока на один конец подается 1 вольт.

В первых опытах по получению электричества, действительно «направление движения» тока было постоянным – односторонним. Это тот самый постоянный ток, разница между плюсом и минусом. Пример – обычная батарейка, в которой ток возникает только после «замыкания» плюса с минусом. При размыкании вырабатывание тока прекращается. Сюда же можно отнести пъезоэлементы, с одним отличием – сроком их службы. Химические ингредиенты батарейки со временем (даже без использования) «перегорят», и ток вырабатываться не будет. Пъезоэлемент будет работать, пока не выработает ресурс разности потенциалов, а это – огромное количество времени.

Что же такое переменный ток

Для промышленных энергосистем (а бытовые сети – это всего лишь сектор энергосистемы) использование «плюса» и «минуса» невыгодно. Если мы возьмём батарейку, и попробуем соединить плюс с минусом проводом длиной в 100 метров, то ничего не произойдёт. Нить в лампочке даже «не покраснеет», не говоря о свечении. Вся энергия батарейки уйдёт на преодоление сопротивления провода. Провод немного нагреется, но лампочка не будет светиться.

Начнём с генерации электроэнергии. Она вырабатывается промышленными генераторами, которые представляют собой три катушки, каждая из которых создаёт напряжение по отношению к нулевому потенциалу (центральной точке системы, надёжно заземлённой).
итоге мы имеем три провода, на каждом из которых напряжение (фазы), провод с нулевым потенциалом и пятый провод – заземление. Вращение стержней внутри катушек создаёт напряжение на внешних обмотках, с которых и снимается напряжение. Нулевой потенциал балансирует систему и создаёт безопасность в контуре снятия напряжения. Заземление страхует систему передачи энергии от коротких замыканий и создания напряжения на конструкциях, участвующих в распределении энергии.

Измерение разницы трёх проводников даёт те самые 380 Вольт, «трёхфазную сеть», используемую в промышленных целях. Преимущество этой сети – минимизация потерь, снижение пусковых токов, значительная экономия на материале проводников, возможность отключения одной фазы без остановки подачи энергии. Проблема в том, что именно это напряжение, минимизируя потери, наиболее опасно для человека в случае поражения током. Строго говоря, напряжение можно и повысить, но при этом резко вырастут затраты на изоляцию линий, и меры по защите населения от тока. Хорошо известно, что в зоне ЛЭП высокого напряжения, во время дождя, или повышенной влажности, даже при надёжной изоляции проводов наблюдаются «Огни Святого Эльфа», микроразряды, шумы и значительные помехи для работы электроприборов. Чем выше напряжение, тем больше «электрический мусорный фон» вокруг. В целях безопасности и было принято решение, на оконечных участках распределения энергии трансформаторами снижать напряжение до 380 Вольт.

380 Вольт в 220

Итак, мы имеем в трансформаторе пять кабелей. Три фазы, ноль и землю. Измерение между двумя фазами даст нам напряжение 380 вольт. Откуда берутся 220?

Вспомним, что исходных катушек, создающих напряжение, три. 380 Вольт – это круговая делимая диаграмма напряжения, при которой одна фаза по отношению к нулевому проводу даёт именно 220 Вольт. Проще говоря, к нам в квартиру приходит один провод с фазой и один нулевой провод. Они и дают нам 220 Вольт. Можно (по согласованию с энергетиками) завести в квартиру и честные 380 Вольт, но это потребует мер безопасности. Тогда у Вас в квартире будет три фазы и ноль с землёй. В частных домах это не редкость, а вот в квартире, вряд ли Вы получите на это разрешение. Проблема в заземлении. Однофазную сеть 220 В можно обезопасить нулевым проводом, а вот для 380 В потребуется профессиональное заземление, и батареей на кухне тут не обойтись. Для того, чтобы обезопасить свою электросеть, самое правильное, организовать щиток именно так:

Надеемся, что мы Вас окончательно не запутали, поэтому давайте теперь распутаем этот клубок проводов, найдя, где фаза, где ноль и что всё же будет, если перепутать фазу и ноль с заземлением.

При вращении сердечника катушки, во внешней обмотке возникает возбуждение контура, снимаемого как электрический разряд и отправляемого в энергосистему как ток.
пульсные (вращение сердечника это подача импульсов) токи выравниваются трансформаторами, и полученный ток передаётся по проводам в точку потребления. На месте приёма трансформатор распределяет полученный трёхфазный ток потребителям, выделив каждому по одной фазе и одному нулевому проводу. В нашу квартиру входят два провода – фаза и ноль. Третий провод, который мы считаем «заземлением» чаще всего фикция, хотя в современных домах он честно заземлён в ноль.

В заключение

Физика электричества пока ещё темный лес даже для физиков, поэтому мы не стали вдаваться в детали, не рассчитывая на Нобелевскую премию. Нам просто хотелось помочь Вам оценить простой факт. Наши «знания» об электричестве, это помесь дремучих предрассудков, заблуждений, неверных выводов из верных предпосылок и почти всегда – трагедия, если мы решили, что фаза ноль, по отдельности безопасны.

Посмотрите на это фото. Именно так выглядит «честная розетка на 380 Вольт». Посмотрите, сравните с обычной розеткой, это поможет понять, что опасность напряжения тем больше, чем оно выше. Неправильное обращение с такой розеткой не потрясёт, а именно убъёт. Помните, «То, что потрясло – не убивает». Но электричество это то самое, что может сначала потрясти, а потом и убить. Убить, а не сделать Вас сильнее. Поэтому будьте осторожны! Три фазы, почти гарантировано, не просто потрясёт, и даже одна фаза может доставить неприятности.

Приступая к работам по электрике, купите прорезиненные перчатки, индикаторную отвёртку, найдите кусок фанеры толщиной 15 мм, на котором можно стоять в резиновых галошах, если решили полезть в розетку или выключатель. Но перед тем как приступите, осмотрите свой щиток, если не понятно, где фаза, ноль – это что, то не поленитесь – позвоните местным энергетикам.

Имейте в виду, в любой сети, пусть даже в квартире, безопасных проводов нет! Любой из них может оказаться под напряжением!

obelektrike.ru

Что такое фаза и ноль в электричестве – просто о сложном

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.

Фазы генератора и фазы нагрузки соединяются между собой линейными проводниками. Нулевые точки генератора и нагрузки соединяются между собой рабочим нулем. По линейным проводам ток движется от генератора к нагрузке, по нулевым – в обратном направлении. Фазные и линейные напряжения равны независимо от способа подключения. Земля (заземляющий провод) также как и ноль не имеет напряжения. Он выполняет защитную функцию.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Цветовая маркировка проводов

Цветовая маркировка проводов в электропроводке это не рекламная «фишка» заводов изготовителей, как думают некоторые электрики-новички, а специальное мероприятие, которое позволяет электрику быстро найти фазу, ноль и заземление.

Если неправильно подсоединить контакты между собой, то это может вызвать такие неблагоприятные последствия, как поражение человека электрическим током и короткое замыкание .

Основное назначение цветовой маркировки  создание безопасных условий электромонтажных работ, а так же сокращение времени поиска и подключения контаков.

На сегодняшний день согласно ПУЭ и существующих евро стандартов каждая жила имеет свой собственный окрас изоляции.

О том, какого цвета провод фазы, заземления и нуля, мы поговорим далее!

Как выглядит заземление?

Обращаем Ваше внимание на то, что производителем так же применяется нанесение на земельный проводник желто-зеленых полос в поперечном и продольном направлении.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме 0  принято обозначать латинской литерой «N».

Как выглядит фаза?

Маркировка фазного провода (L) заводом изготовителем может быть осуществлена в одном из таких цветовых решений:

Чаще всего цвет провода фазы бывает коричневым, черным и белым.

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

  • «Что такое аббревиатура PEN?»
  •  «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»
  • «Как самостоятельно указать фазу, заземление, ноль?»
  • «Какие еще существуют стандарты по окрасу изоляции?»

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN ?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали.

На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE своими руками?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к земле  – напряжение обязательно будет немного ниже.

В этом случае необходимо помнить, что синяя оболочка это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Что такое фаза и ноль

Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри. Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку .

В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода. Подача переменного тока производится по одному из них, который и носит название фазы.

Определение фазы

Определить, какой из двух проводов является фазой, можно при помощи специальной отвертки. В случае прикосновения индикаторная лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды.

Провод, называемый ноль , не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.

Подключенные проводки имеют различную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.

Современные евророзетки

Подключение к розетке двух проводов применялось раньше – примерно 10-15 лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым. В таких розетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях – снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод?

Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током.

В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.

Источники: http://madenergy.ru/stati/chto-takoe-faza-i-nol-v-elektrichestve.html, http://samelectrik.ru/cvetovaya-markirovka-provodov.html, http://electric-220.ru/news/chto_takoe_faza_i_nol/-12-21-251

Комментариев пока нет!

Поделитесь своим мнением

Желающим купить двери входные, рекомендуем сайт sevendoors.ru/vhodnie-dveri.html

restart24.ru

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

  1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).
  2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
  3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ — промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

vashtehnik.ru

Маркировка и определение фазы, ноля и земли

В электрических кабелях фазный, нулевой и заземлительный проводники имеют изоляцию разных цветов. Маркировка проводов требуется для обеспечения безопасности выполнения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Маркируются проводники согласно современным требованиям ПУЭ и ГОСТа.

Изоляция заземлительного проводника должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели, в которых земля имеет чисто желтую или чисто зеленую окраску. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.

Нулевой проводник, именуемый также нейтралью, должен иметь изоляцию синего или светло-голубого цвета. На схемах ноль принято обозначать латинской буквой N.

Сложнее всего обстоят дела с фазным проводником. Различные производители для фазы используют изоляцию черного, белого, коричневого, серого, красного, оранжевого, бирюзового, розового или фиолетового цвета. Чаще всего встречаются черные, белые и коричневые проводники. Фазы обозначаются на схемах латинской буквой L. В сетях 380 В кабели имеют также числовое значение: L1, L2, L3.

Если по маркировке сложно определить тип проводника, всегда можно воспользоваться индикаторной отверткой. С ее помощью легко найти фазу и ноль в розетке или электрическом кабеле. При использовании индикаторов обязательно нужно помнить о технике безопасности.

podvi.ru

remontkvartiri.me

Электричество из земли своими руками: схема, видео, идеи

Вопросами бесплатного получения электроэнергии задавалось множество хороших инженеров, таких как Никола Тесла, так и толпы лжеученных, которых ждало лишь разоблачение. Результатом их работы является целый ряд схем и способов получения энергии из альтернативных источников. Реально действующих установок или опытов, которые могут нести практическую пользу немного. В этой статье мы рассмотрим, как можно получить электричество из земли.

Возможно ли это?

Прежде чем рассмотреть технологические схемы и ответить на вопрос «как взять электроэнергию из почвы?», давайте разберемся насколько это реально.

Считается, что в земле очень много энергии и, если сделать установку – вы вечно будете бесплатно ей пользоваться. Это не так, ведь чтобы получить энергию нужен определенный участок земли и металлические штыри, которые вы в неё установите. Но штыри будут окисляться и рано или поздно приём энергии закончится. Кроме того, её количество зависит от состава и качества самой почвы.

Чтобы добиться хорошей мощности нужен очень большой участок земли, поэтому в большинстве случаев энергии, полученной из земли, достаточно для включения пары светодиодов или небольшой лампочки.

Из этого следует, что энергию из земли получить можно, но использовать её как альтернативу электросетям вряд ли получится.

Электричество из нуля и заземлителя

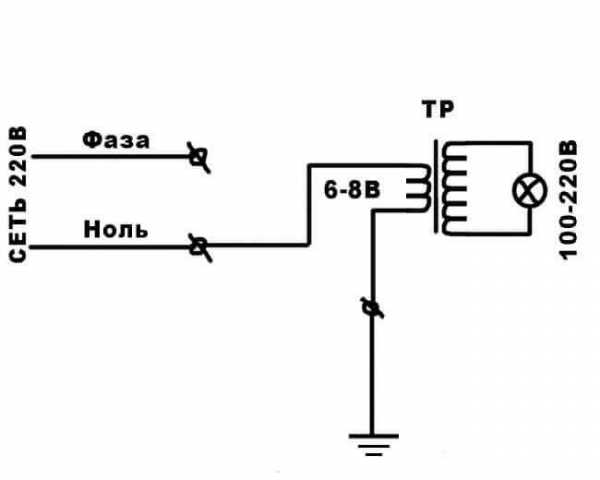

Этот способ подходит для жителей частных домов, если у них есть заземляющий контур. Знаете ли вы, что между заземлителем и нулевым проводом часто наблюдается разность потенциалов в 10-20 Вольт? Это значит, что их можно использовать бесплатно. Повысить их вы можете с помощью трансформатора.

Энергия потребленная таким образом счётчиком учитываться не будет. Такое напряжение можно определить либо вольтметром, либо подключив между этими двумя проводами низковольтную лампочку типа тех, что устанавливают в габариты или приборные панели автомобилей.

Важно! Не перепутайте фазу с нулём – это опасно!

Стоит отметить, что в качестве заземлителя используется отдельное устройство из металлических штырей, вбитых на глубину более 1 метра. Трубопровод в большинстве случаев не даст хорошего результата. Подробнее про заземление в частном доме вы можете узнать из нашей отдельной статьи.

Потенциал между крышей и землей

Этот метод также требует вбить в землю металлический штырь, к нему подключается провод. Второй провод подключается к металлической крыше. Так вы получите пару Вольт. Ток от такой схемы будет ничтожно мал и не факт, что его хватит для включения одного светодиода.

Гальванический элемент

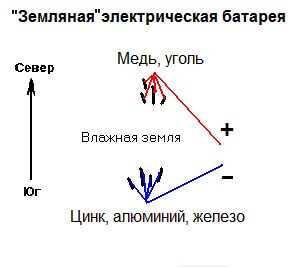

Следующий способ – простая химия. Это самый реальный и понятный способ получения электричества из земли в домашних условиях. Для этого нужны медные и цинковые электроды. В их роли могут выступать пластины, штыри, гвозди. Если медь распространена – с цинком могут возникнуть проблемы, поэтому легче найти оцинкованное железо.

Нужно забить ваши электроды в землю на одинаковом расстоянии друг от друга. Допустим 1 метр в глубину и 0,5 метра между электродами. В таком случае медь будет катодом, а цинк – анодом. Напряжение такого элемента может составлять порядка 1-1,1 Вольта. Это значит, чтобы получить из земли электричество напряжением в 12 вольт нужно забить 12 таких электродов и соединить их последовательно.

Решающим фактором в такой батарее является площадь электродов, от этого зависит и сила тока, ровно, как и от того, что находится между ними. Для того, чтобы батарея выдавала ток – земля должна быть влажной, для этого её можно полить, иногда цинковый электрод заливают раствором соли или щёлочи. Для повышения токовой отдачи можно забить больше электродов и соединить их параллельно. Таким образом устроены все современные батареи и аккумуляторы.

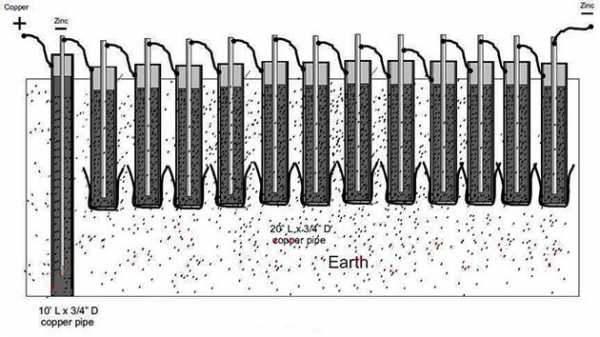

На схеме ниже вы видите еще одну интересную реализацию такой батареи из медных труб и оцинкованных стержней.

Однако с течением времени электроды разрушаться и батарея постепенно прекратит свою работу.

Метод получения электричества по Белоусову

Валерий Белоусов много лет изучает молнии и защиту от них. Он является автором книг о бесплатной энергии и разработал ряд решений, чтобы получить электричество из земли.

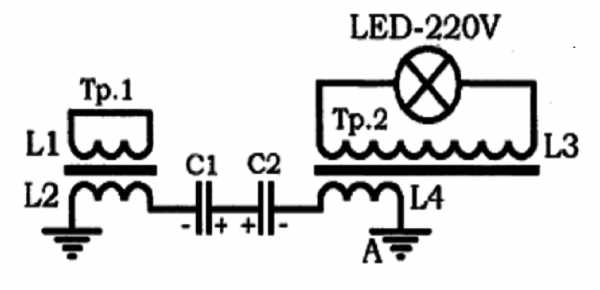

На схеме вы можете видеть два условных обозначения заземления. Здесь один из них – это заземлитель, а второй, рядом с которым буква «А» – ноль бытовой электросети. На следующем видео демонстрируется работа такой установки и описываются результаты, полученные с её помощью:

Полученной энергии достаточно чтобы запитать светодиодную лампу на 220 Вольт малой мощности. Такой способ удобно использовать на даче, он может быть легко воспроизведён в домашних условиях.

Получение бесплатного электричества из земли своими руками возможно. Но говорить о практическом применении и подключении мощных потребителей сложно. Холодильник вы так не запустите. На сегодняшний день единственным хорошо изученным источником электроэнергии из недр земли являются природные ресурсы, такие как уголь, газ, топливо для атомных электростанций и т.д.

Наверняка вы не знаете:

samelectrik.ru

Что такое земля в электричестве

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” – “фаза”, в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” – “ноль” у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2017 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Что нужно знать об электричестве новичкам?

К нам часто обращаются читатели, которые раньше не сталкивались с работами по электричеству, но хотят в этом разобраться. Для этой категории создана рубрика “Электричество для начинающих”.

Рисунок 1. Движение электронов в проводнике.

Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретиче­ски в этом вопросе.

Термин “электричество” подразумевает движение электронов под действием электромагнитного поля.

Главное – понять, что электричест­во – это энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении (рис. 1).

Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.

Переменный ток – это ток, который с определенной периодичностью меняет направление движения и величину. Представьте ток как поток воды, те­кущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую.

Рисунок 2. Схема устройства трансформатора.

С током это происходит на­много быстрее, 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного. Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор (рис. 2).

Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии.

При помощи транс­форматора (специаль­ного устройства в виде катушек) переменный ток преобразу­ется с низкого напряжения на высокое, и наоборот, как это представлено на иллюстрации (рис. 3).

Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток также применяется достаточно широко: во всех видах батарей, в химической промышленности и некоторых других областях.

Рисунок 3. Схема передачи переменного тока.

Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это надо обязательно.

Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть – это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электри­ческая цепь состоит из двух проводов. По одному ток идет к потребителю (например к чайнику), а по другому воз­вращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 4 А).

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается – нулевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120° (рис. 4 Б). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рисунок 4. Схема электрических цепей.

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически: не нужны еще два нулевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы.

Земля, или, правильнее сказать, заземление – третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предо­хранителем.

Например, в случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток элек­тричества в буквальном смысле слова уходит в землю (рис. 5).

Рисунок 5. Простейшая схема заземления.

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора.

Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током.

При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нулевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.

Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.

Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нулевой провод как заземляющий. Никогда так не делайте.

При обрыве нулевого провода корпуса заземленных приборов окажутся под напряжением 220 В.

В электричестве фаза ноль земля что это?

В электричестве фаза ноль земля что это?

«То, что «потрясло», не убивает». Эта фраза, автором которой является Конфуций, стала сегодня расхожим «статусом» в соцсетях, приписываемая то Ницше, то Канту, трансформировавшись в: «То, что нас не убивает, делает сильнее». Вы спросите, при чём тут древний китайский философ и проблема бытового электричества? Всё просто – если перепутать три провода, ноль, фаза, земля, то Вас или «потрясёт», или убъёт. Может быть, разберёмся, почему мы можем уцелеть?

В электричестве фаза ноль земля что это?

Электричество — это некая «бочка», залитая «электричеством» (электронами). При открытии «крана» они мчатся по проводам со скоростью света по направлению ноль – фаза, при этом, чем «ниже уровень Земли», «ноль», тем выше «фаза». Вы тоже заметили, что слишком много кавычек? Давайте обдумаем, как несчастный электрон, снабжённый зарядом, мчится по медному проводу со скоростью света, уворачиваясь от атомов меди и преодолевая сопротивление движению. В 5-м классе, это воспринималось как Аксиома. Но мы повзрослели, и чувствуем, что тут какой-то подвох, пишет сайт Об Электричестве. Не пора ли разобраться, о чём наврали в школе учителя физики, заодно поняв, что же такое электричество, и почему его не надо боятся, если уверен, что оно тебя не убьёт?

Электричество — это не беготня электронов по проводам. Электроны вообще редко отлучаются от своих орбит, поскольку ленивы, но очень общительны. Поэтому электрон очень любит выйти на край орбиты, и сообщить соседу «новость – сплетню». Соседний электрон так возбуждается от этой новости, что спешит передать сплетню своему соседу по даче. А тот другому соседу. Вы не поверите, но электроны научились распространять сплетни и слухи со скоростью света. Причем в буквальном смысле слова.

В итоге мы имеем простую модель. «Возбудитель Спокойствия» шепнул одному электрону, что на краю света (в 20 000 км) распродажа, сто пар носков продают за 1 рубль. Ровно через 0,6 секунды про это узнает электрон, который ближе всего к распродаже, и будьте уверены! Через ещё секунду, в точке распродажи столпится огромное количество возбуждённых электронов, желающих приобрести носки задаром. Это модель фазы под напряжением. Все слухи электронов соберутся в одном месте. При этом количество электронов не имеет значения.

Допустим, автор статьи играет в бильярд. Он страстно желает попасть шаром в лузу. Условие простое – ударил один шар, второй шар должен упасть в лузу. Я поступлю просто – выставлю шары в линию так, чтобы последний точно был нацелен на лузу, после чего кием нанесу удар в шар с другой стороны цепочки. Импульс движения (вспомните физику) мгновенно пройдёт по цепочке шаров, и последний шар, не имея сопротивления, покатится и упадёт в лузу. Количество шаров не имеет значения, если мы не учитываем «трение». Более того, если мы ударим в первый шар цепочки под углом, то и последний шар откатится под таким же углом. Не верите? Возьмите в руки кий. Этот пример – лучшая аналогия прямой передачи тока фаза ноль для понимания природы электричества.

Что такое «земля», в данном примере? Это луза, куда упал шар, принявший на себя всё количество движения (импульс) всей цепочки. Обдумайте. Последний шар откатился, и упал, при этом вся цепочка шаров осталась неподвижной. То есть движение «заземлилось». Обратите внимание, что двигался только последний шар (электрон), все остальные как стояли в ряд, так и стоят. Кто ответит на вопрос в рамках примера фаза ноль, что это? Может быть, поймем, что тут три параметра — ноль, фаза, земля?

Движения материи нет

Движение электронов привело бы к перераспределению массы, чего не происходит. Строго говоря, по проводам движется «возбуждение», заряд, который передаётся по цепочке. Процесс практически мгновенный (скорость света) с бытовой точки зрения, и приводит к тому, что поданный на один конец проводника 1 вольт, мгновенно возникает на другом конце проводника. Этот проводник будет находиться под напряжением, всё время, пока на один конец подается 1 вольт.

В первых опытах по получению электричества, действительно «направление движения» тока было постоянным – односторонним. Это тот самый постоянный ток, разница между плюсом и минусом. Пример – обычная батарейка, в которой ток возникает только после «замыкания» плюса с минусом. При размыкании вырабатывание тока прекращается. Сюда же можно отнести пъезоэлементы, с одним отличием – сроком их службы. Химические ингредиенты батарейки со временем (даже без использования) «перегорят», и ток вырабатываться не будет. Пъезоэлемент будет работать, пока не выработает ресурс разности потенциалов, а это – огромное количество времени.

Постоянный ток во много раз опаснее переменного, поскольку человек, попавший под напряжение, становится элементом сопротивления. Будьте особо осторожны с напряжениями постоянного тока свыше 12 вольт?

Что же такое переменный ток?

Для промышленных энергосистем (а бытовые сети – это всего лишь сектор энергосистемы) использование «плюса» и «минуса» невыгодно. Если мы возьмём батарейку, и попробуем соединить плюс с минусом проводом длиной в 100 метров, то ничего не произойдёт. Нить в лампочке даже «не покраснеет», не говоря о свечении. Вся энергия батарейки уйдёт на преодоление сопротивления провода. Провод немного нагреется, но лампочка не будет светиться.

Начнём с генерации электроэнергии. Она вырабатывается промышленными генераторами, которые представляют собой три катушки, каждая из которых создаёт напряжение по отношению к нулевому потенциалу (центральной точке системы, надёжно заземлённой). В итоге мы имеем три провода, на каждом из которых напряжение (фазы), провод с нулевым потенциалом и пятый провод – заземление. Вращение стержней внутри катушек создаёт напряжение на внешних обмотках, с которых и снимается напряжение. Нулевой потенциал балансирует систему и создаёт безопасность в контуре снятия напряжения. Заземление страхует систему передачи энергии от коротких замыканий и создания напряжения на конструкциях, участвующих в распределении энергии.

Измерение разницы трёх проводников даёт те самые 380 Вольт, «трёхфазную сеть», используемую в промышленных целях. Преимущество этой сети – минимизация потерь, снижение пусковых токов, значительная экономия на материале проводников, возможность отключения одной фазы без остановки подачи энергии. Проблема в том, что именно это напряжение, минимизируя потери, наиболее опасно для человека в случае поражения током. Строго говоря, напряжение можно и повысить, но при этом резко вырастут затраты на изоляцию линий, и меры по защите населения от тока. Хорошо известно, что в зоне ЛЭП высокого напряжения, во время дождя, или повышенной влажности, даже при надёжной изоляции проводов наблюдаются «Огни Святого Эльфа», микроразряды, шумы и значительные помехи для работы электроприборов. Чем выше напряжение, тем больше «электрический мусорный фон» вокруг. В целях безопасности и было принято решение, на оконечных участках распределения энергии трансформаторами снижать напряжение до 380 Вольт.

Итак, мы имеем в трансформаторе пять кабелей. Три фазы, ноль и землю. Измерение между двумя фазами даст нам напряжение 380 вольт. Откуда берутся 220?

Вспомним, что исходных катушек, создающих напряжение, три. 380 Вольт – это круговая делимая диаграмма напряжения, при которой одна фаза по отношению к нулевому проводу даёт именно 220 Вольт. Проще говоря, к нам в квартиру приходит один провод с фазой и один нулевой провод. Они и дают нам 220 Вольт. Можно (по согласованию с энергетиками) завести в квартиру и честные 380 Вольт, но это потребует мер безопасности. Тогда у Вас в квартире будет три фазы и ноль с землёй. В частных домах это не редкость, а вот в квартире, вряд ли Вы получите на это разрешение. Проблема в заземлении. Однофазную сеть 220 В можно обезопасить нулевым проводом, а вот для 380 В потребуется профессиональное заземление, и батареей на кухне тут не обойтись. Для того, чтобы обезопасить свою электросеть, самое правильное, организовать щиток именно так:

В электричестве фаза ноль земля что это?

Надеемся, что мы Вас окончательно не запутали, поэтому давайте теперь распутаем этот клубок проводов, найдя, где фаза, где ноль и что всё же будет, если перепутать фазу и ноль с заземлением.

При вращении сердечника катушки, во внешней обмотке возникает возбуждение контура, снимаемого как электрический разряд и отправляемого в энергосистему как ток. Импульсные (вращение сердечника это подача импульсов) токи выравниваются трансформаторами, и полученный ток передаётся по проводам в точку потребления. На месте приёма трансформатор распределяет полученный трёхфазный ток потребителям, выделив каждому по одной фазе и одному нулевому проводу. В нашу квартиру входят два провода – фаза и ноль. Третий провод, который мы считаем «заземлением» чаще всего фикция, хотя в современных домах он честно заземлён в ноль.

Некоторые приборы крайне не любят изменения фазировки сети. А электрики не любят обращать на это внимание, и при ремонте меняют ноль и фазу. Если точный прибор не работает, не спешите в ремонт! Для начала отключите свой щиток на 15 минут, после чего выньте вилку прибора из розетки, переверните её и попробуйте включить этот прибор. Особенно это касается умных приборов вроде цифровых тюнеров ТВ сигналов.

Физика электричества пока ещё темный лес даже для физиков, поэтому мы не стали вдаваться в детали, не рассчитывая на Нобелевскую премию. Нам просто хотелось помочь Вам оценить простой факт. Наши «знания» об электричестве, это помесь дремучих предрассудков, заблуждений, неверных выводов из верных предпосылок и почти всегда – трагедия, если мы решили, что фаза ноль, по отдельности безопасны.

Посмотрите на это фото. Именно так выглядит «честная розетка на 380 Вольт». Посмотрите, сравните с обычной розеткой, это поможет понять, что опасность напряжения тем больше, чем оно выше. Неправильное обращение с такой розеткой не потрясёт, а именно убъёт. Помните, «То, что потрясло – не убивает». Но электричество это то самое, что может сначала потрясти, а потом и убить. Убить, а не сделать Вас сильнее. Поэтому будьте осторожны! Три фазы, почти гарантировано, не просто потрясёт, и даже одна фаза может доставить неприятности.

В электричестве фаза ноль земля что это?

Приступая к работам по электрике, купите прорезиненные перчатки, индикаторную отвёртку, найдите кусок фанеры толщиной 15 мм, на котором можно стоять в резиновых галошах, если решили полезть в розетку или выключатель. Но перед тем как приступите, осмотрите свой щиток, если не понятно, где фаза, ноль – это что, то не поленитесь – позвоните местным энергетикам.

Имейте в виду, в любой сети, пусть даже в квартире, безопасных проводов нет! Любой из них может оказаться под напряжением!

Так же, может быть интересно для Вас:

Источники: http://eltechbook.ru/zakon_faza.html, http://fazaa.ru/dlya-nachinayushhix/pro-elektrichestvo-novichkam.html, http://bloknot-khersona.ks.ua/nedvizhimost/v-elektrichestve-faza-nol-zemlya-chto-eto.html

electricremont.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
