3.3Электродвижущая сила источника

Учреждение образования

«ВЫСШИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ СВЯЗИ»

ОПРЕДЕЛЕНИЕ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ ИСТОЧНИКА ТОКА МЕТОДОМ КОМПЕНСАЦИИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ №3.3

по дисциплине

«ФИЗИКА»

для студентов всех специальностей

Минск 2006

ОПРЕДЕЛЕНИЕ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ ИСТОЧНИКА ТОКА МЕТОДОМ КОМПЕНСАЦИИ

ЦЕЛЬ РАБОТЫ

Определить ЭДС не менее трех неизвестных источников.

ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ

1. Набор источников тока.

2. Нормальный элемент.

3. Реохорд.

4. Гальванометр.

5. Переключатели.

ЭЛЕМЕНТЫ ТЕОРИИ

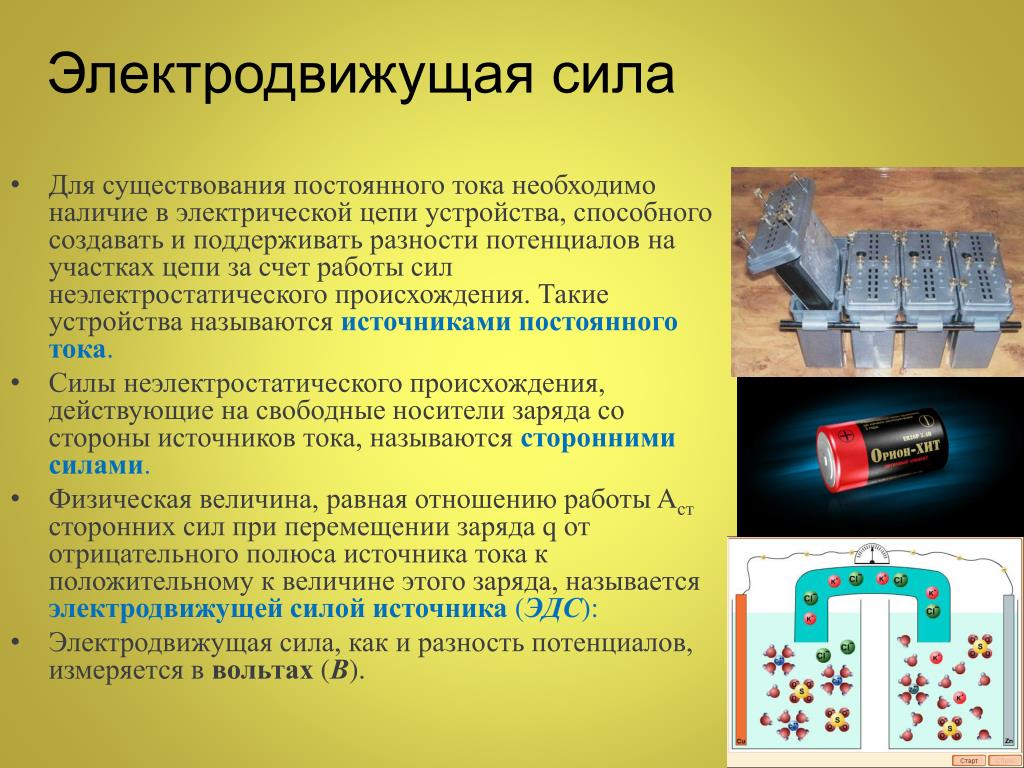

Условием движения электрических зарядов в проводнике является наличие в нем электрического поля, которое создается и поддерживается особыми устройствами, получившими название источников тока.

Основной величиной, характеризующей источник тока, является его электродвижущая сила. Электродвижущей силой источника (сокращенно ЭДС) называется скалярная физическая величина – количественная мера способности источника создавать на его зажимах (полюсах) разность потенциалов. Она равна работе сторонних сил по перемещению заряженной частицы с положительным единичным зарядом от одного полюса источника к другому, т.е.

. (1)

В СИ ЭДС измеряется в вольтах (В), т.е. в тех же единицах, что и напряжение.

Сторонние силы источника – это силы, которые осуществляют разделение зарядов в источнике и тем самым создают на его полюсах разность потенциалов. Эти силы могут иметь различную природу, но только не электрическую (отсюда и название).

Если электрическую цепь разделить на два участка – внешний, с сопротивлением R, и внутренний, с сопротивлением r, то ЭДС источника тока окажется равной сумме напряжений на внешнем и внутреннем участках цепи:

. (2)

По закону Ома напряжение на любом участке цепи определяется величиной протекающего тока и его сопротивлением:

.

Так как , следовательно

, (3)

т.е. напряжение на полюсах источника при замкнутой цепи зависит от соотношения сопротивлений внутреннего и внешнего участков цепи. Если , то приблизительно равно U. На этом основано приблизительное определение ЭДС при помощи вольтметра с большим сопротивлением, подключаемого к полюсам источника. Только в отсутствие тока в источнике его ЭДС будет равна напряжению на полюсах.

Величину ЭДС можно определить точно электростатическим или компенсационным методом. При измерении ЭДС электростатическим методом цепь остается разомкнутой, т.к. измерение разности потенциалов на полюсах источника проводится прибором, не потребляющим тока (электрометр, электростатический вольтметр). При измерении ЭДС компенсационным методом цепь источника замкнута, но необходимые отсчеты делаются в моменты отсутствия тока в источнике.

Компенсационный метод определения ЭДС

Сущность метода компенсации в измерении ЭДС заключается в подборе и определении напряжения на участке электростатической цепи, равного ЭДС исследуемого источника.

Схема электрической цепи для определения ЭДС методом компенсации изображена на рис.1.

Два источника ЭДС  и _x включены навстречу друг другу. Сопротивления R₁ и R₂ выполнены в виде однородной проволоки, натягиваемой между точками А и В, а точка С определяется скользящим контактом (при необходимости очень высокой точности измерений R₁ и R₂ представляют собой магазины сопротивлений).

Выберем положительные направления токов, как показано на рис.1, и применим к рассматриваемой схеме правила Кирхгофа. Первое правило для точек А и С дает

(4)

Второе правило для контуров

АBCA и А_xСА приводит к уравнениям:

(5)

(6)

Эти уравнения вполне определяют все неизвестные токи. Однако мы ограничимся частным случаем и предположим, что сопротивления R₁ и R₂ подобраны таким образом, что ток I_xв цепи гальванометра G равен 0. В этом случае уравнения (4)-(6) принимают вид

,

Из двух последних уравнений находим

, (7)

где R – полное сопротивление струны, которое не зависит от положения скользящего контакта С.

Предположим теперь, что вместо источника с неизвестной ЭДС _x мы включили в схему другой источник _н с известной ЭДС и перемещением контакта С, а следовательно, изменением переменных сопротивлений, вновь добились компенсации (I₁=0). Для этого вместо сопротивления r_x потребовалось ввести сопротивление

r_н. Тогда

. (8)

Разделив почленно (7) на (8), получим

. (9)

Это равенство и лежит в основе сравнения ЭДС методом компенсации.

Отметим, что отношение сравниваемых ЭДС не зависит от внутренних сопротивлений источников и от других сопротивлений схемы, а определяется только отношением сопротивлений участка цепи, к которому поочередно подключают сравниваемые источники ЭДС. Не требуется знать и ЭДС вспомогательного источника

, которая только должна быть достаточно постоянна во время измерения и больше обеих сравниваемых ЭДС и .

МЕТОДИКА ЭКСПЕРИМЕНТА И ОПИСАНИЕ УСТАНОВКИ

ЭДС гальванического элемента в данной работе определяется путем ее сравнения с ЭДС нормального элемента =1,00 В. Напряжение между электродами этого и подобных ему других нормальных элементов весьма постоянно. Поэтому они играют в электрической измерительной технике ту же роль, что и эталоны длины (метр) и массы (килограмм) при измерении механических величин.

Схема соединения приборов изображена на рис.2, где  – вспомогательный источник питания; АВ – струна реохорда со скользящим контактом С; и – нормальный и исследуемый элементы; G – гальванометр; П – двухполюсный переключатель; К – ключ, замыкающий цепь вспомогательного источника питания.

Решение равенства (9) относительно позволяет получить формулу для вычисления ЭДС исследуемого элемента

(10)

Струна АВ является однородным проводником постоянного сечения.

Сопротивления ее участков цепи

R₁иR_1н (длиной l_x и l_н соответственно), входящих в (10), можно выразить как

R₁ и R_1н =.

Подставляя эти значения в (10) , окончательно получаем расчетную формулу для определения ЭДС исследуемого источника тока

. (11)

Как видим, в этой формуле отношение сопротивлений участков струны равно отношению их соответствующих длин.

Метод компенсации практически можно осуществить при следующих условиях:

1. ЭДС основного источника должна быть больше ЭДС как эталонного, так и исследуемого элементов;

2) цепь следует замыкать на малые промежутки времени, достаточные для фиксирования наличия или отсутствия тока в гальванометре.

Порядок выполнения работы

1. Собрать схему, изображенную на рис.2 (если она собрана, убедиться в ее соответствии рисунку).

2. Включить элемент в цепь гальванометра (тумблер П в верхнем положении). Перемещая контакт С, добиться компенсации этого элемента напряжением на участке струны

АС, т. е. установления «0» на гальванометре. Измерить длину участка струны l_н, при которой осуществляется компенсация.

3. Включить один из пяти неизвестных элементов в цепь гальванометра (тумблер П в нижнем положении). Перемещая контакт С, добиться компенсации этого элемента напряжением на участке струны АС, о чем свидетельствует установление «0» на гальванометре. Измерить длину участка струны l_х, при которой осуществляется компенсация.

4. Рассчитать ЭДС неизвестного элемента по формуле (11).

5. Повторить измерения, указанные в пунктах 2-4 еще несколько раз для получения более точных результатов. Рассчитать среднее значение ЭДС и погрешность результата. Результаты измерений и расчетов записать в таблицу 1 с обязательным указанием размерности всех используемых величин.

Таблица 1

№ элемента	№ опыта (i)	lн	lх	xi	xср	|xi|	
	1
1	2
	3

6. Окончательный результат записать в виде , где s ‑ среднеквадратичное отклонение, вычисляемое по формуле:

,

где n – число измерений для одного элемента.

7. Повторить задания 2-7 для других элементов _х. Составить для них аналогичные таблицы.

Контрольные вопросы

1. Дать определение электродвижущей силе источника. Какова ее размерность?

2. Какие силы вызывают разделение зарядов в источниках питания? Привести примеры.

3. Как можно определить значение ЭДС источника?

4. Какие методы позволяют рассчитать ЭДС источника с большой степенью точности? В чем их сходство?

5. В чем сущность метода компенсации?

6. Вывести расчетную формулу для определения ЭДС источника методом компенсации.

Литература

1. С.Г. Калашников. Электричество. М.: «Наука», 1977 г.

2. И.Е. Иродов. Основные законы электромагнетизма. М.: «Высшая школа», 1983 г.

7

Электродвижущая сила; эдс – определение термина

Термин и определение

скалярная величина, характеризующая способность стороннего поля и индуктированного электрического поля вызывать электрический ток. примечание — электродвижущая сила равна линейному интегралу напряженности стороннего поля и индуктированного электрического поля вдоль рассматриваемого пути между двумя точками или вдоль рассматриваемого замкнутого контура; в случае движения элементов контура напряженность индуктированного электрического поля определяют с учетом силы лоренца.

Еще термины по предмету «Электроника, электротехника, радиотехника»

Параллельное соединение резисторов

это такое соединение, когда начала всех проводников соединены в одну точку, а концы проводников – в другую точку.

Статический коэффициент передачи тока биполярного транзистора (Direct current gain)

отношение постоянного тока коллектора к постоянному току базы при заданных постоянном обратном напряжении коллектор – эмиттер и нормируемом токе коллектора (эмиттера) в схеме с общим эмиттером.

Флэш-память (Flash Memory)

разновидность РПЗУ с электрическим стиранием информации и возможностью многократной перезаписи.

Похожие

• Электродвижущая сила
• Ряд электродвижущих сил
• Источник электродвижущей силы
• Электродвижущая сила (э. д.с)
• Электродвижущая сила конденсатора
• ЭДС
• Зависимый источник электродвижущей силы
• Идеальный источник электродвижущей силы
• Электродвижущая сила шума полевого транзистора
• Источник ЭДС
• Противо-ЭДС
• Нормированная электродвижущая сила шума интегральной микросхемы
• Фазные ЭДС, напряжения и токи
• Быть не в силах
• От силы
• Через силу
• Сила
• Идеальный независимый источник ЭДС e, В
• Сила сцепления
• Тормозная сила

Смотреть больше терминов

Научные статьи на тему «Электродвижущая сила; ЭДС»

Определение 2 Электродвижущей силой (ЭДС) генератора тока называют физическую величину, равную: $. ..
Если источник ЭДС в цепи один, то направление ЭДС совпадет с направлением тока в контуре цепи….
Словосочетание «электродвижущая сила» не надо понимать дословно, так как размерность ЭДС отлична от размерности…
Определение 3 В теории электричества электродвижущей силой контура (ЭДС) называют циркуляцию вектора…
Закон Ома для цепи с ЭДС Пусть у нас имеется химический источник ЭДС – элемент Вольта.

Статья от экспертов

В работе приводятся результаты исследований электродвижущей силы Баркгаузена в сплавах 2НСР (Fe Ji Sifli) и «Finemet» (Fe7gNi35CutNi135BJ. Сообщается о влиянии продолжительности насыщения водородом на ЭДС Баркгаузена, а также о влиянии температуры и времени выдержки на возврат ЭДС. Предлагается объяснение обнаруженному явлению.

Научный журнал

Creative Commons

Сторонние электродвижущие силы Поместим проводник в электростатическое поле. …
силами (ЭДС)….
Мерой возможностей источников ЭДС порождать электрический ток является электродвижущая сила ($Ɛ$)….
Определение 2 Электродвижущая сила соответствует работе, которую выполняют сторонние силы источника…
Электродвижущая сила (ЭДС) больше нуля, если направление пересечения пути 1-2 дает от катода к аноду

Статья от экспертов

Рассмотрено влияние сильного электромагнитного поля на токи и электродвижущие силы в p-n-переходе. Показано, что при воздействии электромагнитной волны p-n-переход становится источником электродвижущей силы (ЭДС) зависящей от тока. Получено аналитическое выражение для ЭДС и внутреннего сопротивления такого источника. Из экспериментальных данных вольтамперной характеристики p-n-перехода, помещенного в сильное сверхвысокочастотное (СВЧ) электромагнитное поле, получены зависимости ЭДС и внутренн. ..

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

• 📝 Напиши термин
• ✍️ Выбери определение из предложенных или загрузи свое
• 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

Что такое эдс источника тока в каких единицах измеряется

Как образуется ЭДС

Идеальный источник ЭДС – генератор, внутреннее сопротивление которого равно нулю, а напряжение на его зажимах не зависит от нагрузки. Мощность идеального источника ЭДС бесконечна. Реальный источник ЭДС, в отличие от идеального, содержит внутреннее сопротивление Ri и его напряжение зависит от нагрузки (рис. 1., б), а мощность источника конечна. Электрическая схема реального генератора ЭДС представляет собой последовательное соединение идеального генератора ЭДС Е и его внутреннего сопротивления Ri.

Будет интересно Что такое электрическое поле: объяснение простыми словам

На практике для того чтобы приблизить режим работы реального генератора ЭДС к режиму работы идеального, внутреннее сопротивление реального генератора Ri стараются делать как можно меньше, а сопротивление нагрузки Rн необходимо подключать величиной не менее чем в 10 раз большей величины внутреннего сопротивления генератора, т. е. необходимо выполнять условие: Rн >> Ri

Для того чтобы выходное напряжение реального генератора ЭДС не зависело от нагрузки, его стабилизируют применением специальных электронных схем стабилизации напряжения. Поскольку внутреннее сопротивление реального генератора ЭДС не может быть выполнено бесконечно малым, его минимизируют и выполняют стандартным для возможности согласованного подключения к нему потребителей энергии. В радиотехнике величины стандартного выходного сопротивления генераторов ЭДС составляют 50 Ом (промышленный стандарт) и 75 Ом (бытовой стандарт).

Например, все телевизионные приемники имеют входное сопротивление 75 Ом и подключены к антеннам коаксиальным кабелем именно такого волнового сопротивления. Для приближения к идеальным генераторам ЭДС источники питающего напряжения, используемые во всей промышленной и бытовой радиоэлектронной аппаратуре, выполняют с применением специальных электронных схем стабилизации выходного напряжения, которые позволяют выдерживать практически неизменное выходное напряжение источника питания в заданном диапазоне токов, потребляемых от источника ЭДС (иногда его называют источником напряжения).

На электрических схемах источники ЭДС изображаются так: Е — источник постоянной ЭДС, е(t) – источник гармонической (переменной) ЭДС в форме функции времени. Электродвижущая сила Е батареи последовательно соединенных одинаковых элементов равна электродвижущей силе одного элемента Е, умноженной на число элементов n батареи: Е = nЕ.

Постоянный ток и ЭДС.

Общие сведения

Упорядоченное движение электрических зарядов в физическом теле называют током. Значит, для того чтобы он существовал необходима какая-то сила, воздействующая на обладающие энергией элементарные частицы. Причём её действие должно быть постоянной для поддержания необходимого электротока в установленный промежуток времени. Именно для этого и используют источники электрического тока, приборы, которые умеют генерировать электричество.

Создание первого источника датируется 1800 годом, когда физик Вольт представил сообществу прибор, названный им «электродвижущий аппарат». Позже он получил официальное название «вольтов столб». Принцип работы этого устройства заключался в растворении цинковой пластины, соединённой с медным проводником. Физик придал приспособлению вертикальную форму и разместил химические вещества поочерёдно. В итоге получился как бы слоёный пирог. Между пластинами цинка и меди заливался электролит.

Полуметровый столб Вольта подключался к замкнутой цепи, причём медный вывод считался плюсовым, а цинковый минусовым. Таким образом, Вольт, не поняв действительной причины возникновения тока, практически пришёл к созданию гальванического элемента, действие которого основывалось именно на превращении химической энергии в электрическую.

Несмотря на то что Вольт так и не смог понять действительную причину появления тока его прибор стал популярен среди учёных исследовавших электричество. Как выяснилось впоследствии «вольтов столб» стал прототипом гальванической батареи. В 1830 году русский учёный Петров на базе изобретения француза создал источник, выдающий 1,7 киловольта. Длина его установки составляла 12 метров, а мощность 85 ватт.

Сегодня под источником тока понимают генератор способный преобразовывать различного рода матерею в электричество, то есть создавать электромагнитное поле.

Следует отметить, что в электротехнике источники разделяют на два вида: тока и напряжения.

Отличия их в следующем:

• генератор тока выдаёт постоянный поток электронов в независимости от напряжения и, по сути, является конденсатором с бесконечной ёмкостью;
• источник напряжения обеспечивает постоянную разность потенциалов и похож на аккумулятор.

Но на самом деле эти различия чисто теоретические, на практике же отличия не существуют. Это связано с тем, что изготовить идеальный прибор невозможно. То есть такой, на который не влияет нагрузка приёмника, а внутреннее сопротивление нулевое.

«Электромагнитная индукция»

Электромагнитная индукция — это явление, которое заключается в возникновении электрического тока в замкнутом проводнике в результате изменения магнитного поля, в котором он находится.  Это явление открыл английский физик М. Фарадей в 1831 г. Суть его можно пояснить несколькими простыми опытами.

Описанный в опытах Фарадея принцип получения переменного тока используется в индукционных генераторах, вырабатывающих электрическую энергию на тепловых или гидроэлектростанциях. Сопротивление вращению ротора генератора, возникающее при взаимодействии индукционного тока с магнитным полем, преодолевается за счет работы паровой или гидротурбины, вращающей ротор. Такие генераторы преобразуют механическую энергию в энергию электрического тока.

Вихревые токи, или токи Фуко

Если массивный проводник поместить в переменное магнитное поле, то в этом проводнике благодаря явлению электромагнитной индукции возникают вихревые индукционные токи, называемые токами Фуко.

Вихревые токи возникают также при движении массивного проводника в постоянном, но неоднородном в пространстве магнитном поле. Токи Фуко имеют такое направление, что действующая на них в магнитном поле сила тормозит движение проводника. Маятник в виде сплошной металлической пластинки из немагнитного материала, совершающий колебания между полюсами электромагнита, резко останавливается при включении магнитного поля.

Во многих случаях нагревание, вызываемое токами Фуко, оказывается вредным, и с ним приходится бороться. Сердечники трансформаторов, роторы электродвигателей набирают из отдельных железных пластин, разделенных слоями изолятора, препятствующего развитию больших индукционных токов, а сами пластины изготовляют из сплавов, имеющих высокое удельное сопротивление.

Электромагнитное поле

Электрическое поле, созданное неподвижными зарядами, является статическим и действует на заряды. Постоянный ток вызывает появление постоянного во времени магнитного поля, действующего на движущиеся заряды и токи. Электрическое и магнитное поля существуют в этом случае независимо друг от друга.

Явление электромагнитной индукции демонстрирует взаимодействие этих полей, наблюдаемое в веществах, в которых есть свободные заряды, т. е. в проводниках. Переменное магнитное поле создает переменное электрическое поле, которое, действуя на свободные заряды, создает электрический ток. Этот ток, будучи переменным, в свою очередь порождает переменное магнитное поле, создающее электрическое поле в том же проводнике, и т. д.

Совокупность переменного электрического и переменного магнитного полей, порождающих друг друга, называется электромагнитным полем. Оно может существовать и в среде, где нет свободных зарядов, и распространяется в пространстве в виде электромагнитной волны.

Классическая электродинамика — одно из высших достижений человеческого разума. Она оказала огромное влияние на последующее развитие человеческой цивилизации, предсказав существование электромагнитных волн. Это привело в дальнейшем к созданию радио, телевидения, телекоммуникационных систем, спутниковых средств навигации, а также компьютеров, промышленных и бытовых роботов и прочих атрибутов современной жизни.

Краеугольным камнем теории Максвелла явилось утверждение, что источником магнитного поля может служить одно только переменное электрическое поле, подобно тому, как источником электрического поля, создающим в проводнике индукционный ток, служит переменное магнитное поле. Наличие проводника при этом не обязательно — электрическое поле возникает и в пустом пространстве. Линии переменного электрического поля, аналогично линиям магнитного поля, замкнуты. Электрическое и магнитное поля электромагнитной волны равноправны.

Электромагнитная индукция в схемах и таблицах

(Явление электромагнитной индукции, опыты Фарадея, правило Ленца, закон электромагнитной индукции, вихревое электрическое поле, самоиндукция, индуктивность, энергия магнитного поля тока)

Дополнительные материалы по теме:

Конспект урока по физике в 11 классе «Электромагнитная индукция».

Следующая тема: «».

Электромагнитная индукция (самоиндукция)

Начнем с электромагнитной индукции. Это явление описывает закон электромагнитной индукции Фарадея. Физический смысл этого явления состоит в способности электромагнитного поля наводить ЭДС в находящемся рядом проводнике. При этом или поле должно изменяться, например, по величине и направлению векторов, или перемещаться относительно проводника, или должен двигаться проводник относительно этого поля. На концах проводника в этом случае возникает разность потенциалов.

Есть и другое похожее по смыслу явление — взаимоиндукция. Оно заключается в том, что изменение направления и силы тока одной катушки индуцирует ЭДС на выводах расположенной рядом катушки, широко применяется в различных областях техники, включая электрику и электронику. Оно лежит в основе работы трансформаторов, где магнитный поток одной обмотки наводит ток и напряжение во второй.

В электрике физический эффект под названием ЭДС используется при изготовлении специальных преобразователей переменного тока, обеспечивающих получение нужных значений действующих величин (тока и напряжения). Благодаря явлениям индукции и самоиндукции инженерам удалось разработать множество электротехнических устройств: от обычной катушки индуктивности (дросселя) и вплоть до трансформатора.

Понятие взаимоиндукции касается только переменного тока, при протекании которого в контуре или проводнике меняется магнитный поток.

Для электрического тока постоянной направленности характерны другие проявления этой силы, такие, например, как разность потенциалов на полюсах гальванического элемента, о чем мы расскажем далее.

Взаимоиндукция

При расположении двух катушек рядом в них наблюдается ЭДС взаимоиндукции, которая определяется конфигурацией двух схем и их взаимной ориентацией. При возрастании разделения цепей значение взаимоиндуктивности уменьшается, поскольку наблюдается уменьшение общего для двух катушек магнитного потока.

Рассмотрим детально процесс возникновения взаимоиндукции. Есть две катушки, по проводу одной с N1 витков течет ток I1, которым создается магнитный поток и идет через вторую катушку с N2 числом витков.

Значение взаимоиндуктивности второй катушки в отношении первой:

М21 = (N2 x F21)/I1.

Значение магнитного потока:

Ф21 = (М21/N2) x I1.

Индуцированная ЭДС вычисляется по формуле:

Е2 = — N2 x dФ21/dt = — M21x dI1/dt.

В первой катушке значение индуцируемой ЭДС:

Е1 = — M12 x dI2/dt.

Важно отметить, что электродвижущая сила, спровоцированная взаимоиндукцией в одной из катушек, в любом случае прямо пропорциональна изменению электрического тока в другой катушке. Тогда взаимоиндуктивность считается равной:

Тогда взаимоиндуктивность считается равной:

М12 = М21 = М.

Вследствие этого , E1 = — M x dI2/dt и E2 = M x dI1/dt. М = К √ (L1 x L2), где К является коэффициентом связи между двумя значениями инжуктивности.

Взаимоиндукция широко используется в трансформаторах, которые дают возможность менять значения переменного электротока. Прибор представляет собой пару катушек, которые намотаны на общий сердечник. Ток в первой катушке формирует изменяющийся магнитный поток в магнитопроводе и ток во второй катушке. При меньшем числе витков в первой катушке, чем во второй, возрастает напряжение, и соответственно при большем количестве витков в первой обмотке напряжение снижается.

Помимо генерирования и трансформации электрической энергии, явление магнитной индукции используется в прочих приборах. К примеру, в магнитных левитационных поездах, движущихся без непосредственного контакта с током в рельсах, а на пару сантиметров выше по причине электромагнитного отталкивания.

Смотрите это видео на YouTube

Определение направления вектора магнитной индукции с помощью правила буравчика и правила правой руки

Что такое индуктивность, в чём измеряется, основные формулы

Сила Лоренца и правило левой руки. Движение заряженных частиц в магнитном поле

История открытия электричества

Что такое амперметр и как им проводить измерения?

Что такое электрический ток простыми словами

Чем отличается ЭДС от напряжения

Интересно многие сразу поняли, в чем разница между ЭДС и напряжением? И никого не поправлял учитель (учительница) по физике, когда на практических занятиях говорил (-ла) о том, что мы подключаем именно источник ЭДС, а не напряжения? В большинстве случаев мы с вами путались, потому что и ЭДС, и напряжение измеряется в Вольтах. Так давайте все-таки разберемся, чем принципиально отличается ЭДС от напряжения.

Итак, для начала давайте разберемся, что такое ЭДС

. Электродвижущая сила (ЭДС) — это такая физическая величина, которая характеризует работу сторонних (не потенциальных) сил в источниках переменного либо же постоянного тока.

В замкнутой цепи ЭДС — это работа сил, совершаемая для перемещения единичного заряда вдоль всего контура.

Из выше представленного определения вытекает следующее: источниками ЭДС являются силы, которые не имеют прямое отношение к электростатике, но при этом они являются силами, которые создают движение заряда в замкнутой электрической цепочке.

Например, при механическом вращении обмотки ротора в электромагнитном поле, в ней будет формироваться индукционная ЭДС. При этом формирование ЭДС будет проходить в каждом витке отдельно, но при этом электродвижущая сила соседних витков будет складываться, и на выходе мы будем иметь сумму ЭДС всех витков.

Если посмотреть на аккумуляторные батареи, то в них источником ЭДС является химическая реакция.

Кроме этого источниками могут выступать так называемые элементы Пельтье, в которых ЭДС образуется при термическом нагреве.

Пьезоэффект (когда при механическом воздействии на материал на его концах образуется разность потенциалов) также относится к источникам ЭДС. Впрочем, как и фотоэффект.

Из выше представленных примеров видно, что, применяя различные материалы и способы их взаимодействия, можно получить ЭДС, способную организовать упорядоченное движение заряженных частиц в замкнутом контуре.

Условно принято считать, что ЭДС — это работа в 1 Джоуль, совершаемая при перемещении заряда в 1 Кулон и измеряется в Вольтах.

ЭДС = 1Джоуль/1Кулон= 1 Вольт

Ну а теперь давайте переключим свое внимание на напряжение

ЭДС в быту и единицы измерения

Другие примеры встречаются в практической жизни любого рядового человека. Под эту категорию попадают такие привычные вещи, как малогабаритные батарейки, а также другие миниатюрные элементы питания. В этом случае рабочая ЭДС формируется за счет химических процессов, протекающих внутри источников постоянного напряжения.

Когда оно возникает на клеммах (полюсах) батареи вследствие внутренних изменений – элемент полностью готов к работе. Со временем величина ЭДС несколько снижается, а внутреннее сопротивление заметно возрастает.

В результате если вы измеряете напряжение на не подключенной ни к чему пальчиковой батарейке вы видите нормальные для неё 1.5В (или около того), но когда к батарейке подключается нагрузка, допустим, вы установили её в какой-то прибор — он не работает.

Почему? Потому что если предположить, что у вольтметра внутреннее сопротивление во много раз выше, чем внутреннее сопротивлении батарейки — то вы измеряли её ЭДС. Когда батарейка начала отдавать ток в нагрузке на её выводах стало не 1.5В, а, допустим, 1.2В — прибору недостаточно ни напряжения, ни тока для нормальной работы. Как раз вот эти 0.3В и упали на внутреннем сопротивлении гальванического элемента. Если батарейка совсем старая и её электроды разрушены, то на клеммах батареи может не быть вообще никакой электродвижущей силы или напряжения — т.е. ноль.

Этот пример наглядно демонстрирует в чем отличие ЭДС и напряжения. То же рассказывает автор в конце видеоролика, который вы видите ниже.

Подробнее о том, как возникает ЭДС гальванического элемента и в чем оно измеряется вы можете узнать в следующем ролике:

Совсем небольшая по величине электродвижущая сила наводится и в рамках антенны приемника, которая усиливается затем специальными каскадами, и мы получаем наш телевизионный, радио и даже Wi-Fi сигнал.

ЭДС и напряжение источника электрической энергии

Для того чтобы разобраться что такое электродвижущая сила источника электрической энергии, необходимо вспомнить, что представляет собой электрический ток и за счёт чего происходит его движение в электрической цепи.Известно, электрический ток движется в цепи за счёт разницы потенциалов. Для того чтобы движение тока не прекращалось, нужно непрерывно обеспечивать эту разницу потенциалов между полюсами источника напряжения, к которому подключена цепь. Подобное явление можно сравнить с трубкой, которая соединена с двумя резервуарами с водой. Если в этих резервуарах будет разный уровень воды, то она непременно начнёт перетекать через трубку из одного сосуда в другой и наоборот; так если разница в уровне воды между сосудами будет постоянной, то и движение воды не прекратиться.Данный пример помогает понять, что происходит в электрической цепи. Электрическая энергия, действующая внутри источника, постоянно поддерживает электрический ток. Таким образом, обеспечивается непрерывная работа.Понятие «Электродвижущая сила»В данном случае, электродвижущая сила (ЭДС) – это сила, которая поддерживает разницу потенциалов на разных полюсах источника энергии, она вызывает и поддерживает движение тока, а также преодолевает внутренне сопротивление проводника и т. д.Ток может протекать по проводнику столь же долго, сколь существует разница потенциалов. Свободные электроны приходят в постоянное движение между телами, которые соединены в электрическую цепь.Электродвижущая сила – величина физическая, т. е., её можно измерить и использовать как одну из характеристик электрической цепи. В источниках постоянного, либо переменного тока ЭДС характеризует работу непотенциальных сил. Это работа сторонних или непотенциальных сил в замкнутом контуре, когда они перемещают одиночный электрический заряд вдоль всего контура.Возникновение электродвижущей силыСуществует различные виды источников электрической энергии. Каждый из них можно охарактеризовать по-разному, у каждого вида свои принципиальные особенности. Эти особенности влияют на возникновение электродвижущей силы, причины данного явления весьма специфичны, т. е. зависят от вида источника.В чём же главная суть различий? К примеру, если мы берём химические источники электрической энергии, такие как аккумуляторы, другие гальванические элементы, то электродвижущая сила становится результатом химической реакции. Если рассмотреть генераторы, то здесь причиной является электромагнитная индукция, а в различных термических элементах основой является тепловая энергия. От этого возникает электрический ток.Измерение электродвижущей силыЭлектродвижущая сила измеряется в вольтах, также как и напряжение. Эти величины связаны между собой. Однако ЭДС можно измерять на отдельном участке электрической цепи, тогда будут измеряться работы не всех сил, действующих на этом контуре, а только те, которые есть на отдельно взятом участке цепи.Разность потенциалов, являющуюся причиной возникновения и прохождения тока по цепи, также можно назвать напряжением. Однако, если ЭДС – работа сторонних сил, которая совершается при перемещении единичного заряда, то она не может быть охарактеризована с помощью разницы потенциалов, т. е., напряжения, так как работа зависит от траектории движения заряда, эти силы непотенциальны. В этом различие таких понятий как напряжение и электродвижущая сила.Данная особенность учитывается при измерении ЭДС и напряжения. В обоих случаях используют вольтметры. Для того чтобы измерить ЭДС нужно при разомкнутой внешней цепи подключить вольтметр к концам источника энергии. Если требуется измерить напряжение на выбранном участке электрической цепи, то вольтметр должен быть подключён параллельно к концам конкретного участка.ЭДС и напряжение источника электрической энергии могут быть независимо от величины электрического тока в цепи; в разомкнутой цепи ток равен нулю. Однако если генератор или аккумулятор будут работать, то они возбуждают ЭДС, а значит, между концами возникает напряжение.

Электростатическая движущая сила

Что касается этого типа электродвижущей силы, то она, к примеру, возникает при механическом трении, возникающем в электрофорных агрегатах (специальных лабораторных демонстрационных и вспомогательных приборах), она же имеет место быть и в грозовых облаках.

Генераторы Вимшурста (это еще одно название электрофорных машин) для своего функционирования используют такое явление, как электростатическая индукция. При их работе электрические заряды накапливаются на полюсах, в лейденских банках, причем разность потенциалов может достигать очень солидных величин (до нескольких сотен тысяч вольт).

Что такое ЭДС: объяснение простыми словами

Под ЭДС понимается удельная работа сторонних сил по перемещению единичного заряда в контуре электрической цепи. Это понятие в электричестве предполагает множество физических толкований, относящихся к различным областям технических знаний. В электротехнике — это удельная работа сторонних сил, появляющаяся в индуктивных обмотках при наведении в них переменного поля. В химии она означает разность потенциалов, возникающее при электролизе, а также при реакциях, сопровождающихся разделением электрических зарядов.

Что такое фоторезистор.
Читать далее

Маркировка SMD транзисторов.
Читать далее

Как сделать датчик движения своими руками.
Читать далее

В физике она соответствует электродвижущей силе, создаваемой на концах электрической термопары, например. Чтобы объяснить суть ЭДС простыми словами – потребуется рассмотреть каждый из вариантов ее трактовки. Прежде чем перейти к основной части статьи отметим, что ЭДС и напряжение очень близкие по смыслу понятия, но всё же несколько отличаются. Если сказать кратко, то ЭДС — на источнике питания без нагрузки, а когда к нему подключают нагрузку — это уже напряжение. Потому что количество вольт на ИП под нагрузкой почти всегда несколько меньше, чем без неё. Это связано с наличием внутреннего сопротивления таких источников питания, как трансформаторы и гальванические элементы.

Электродвижущая сила (эдс), физическая величина, характеризующая действие сторонних (непотенциальных) сил в источниках постоянного или переменного тока; в замкнутом проводящем контуре равна работе этих сил по перемещению единичного положительного заряда вдоль контура. Если через Eстр обозначить напряжённость поля сторонних сил, то эдс в замкнутом контуре (L) равна , где dl — элемент длины контура. Потенциальные силы электростатического (или стационарного) поля не могут поддерживать постоянный ток в цепи, т. к. работа этих сил на замкнутом пути равна нулю. Прохождение же тока по проводникам сопровождается выделением энергии — нагреванием проводников.

Сторонние силы приводят в движение заряженные частицы внутри источников тока: генераторов, гальванических элементов, аккумуляторов и т. д. Происхождение сторонних сил может быть различным. В генераторах сторонние силы — это силы со стороны вихревого электрического поля, возникающего при изменении магнитного поля со временем, или Лоренца сила, действующая со стороны магнитного поля на электроны в движущемся проводнике; в гальванических элементах и аккумуляторах — это химические силы и т. д. Эдс определяет силу тока в цепи при заданном её сопротивлении (см. Ома закон). Измеряется эдс, как и напряжение, в вольтах.

Что такое ЭДС.

Уровень А

В старших классах понятие ЭДС требует более подробного рассмотрения.

Сторонние силы

Рассмотрим два примера.

1. Шарик массой m закреплен в некоторой точке А над столом (рис. 1, а).

2. Шарик с зарядом q₁ (и малой массой) закреплен в некоторой точке А на небольшом расстоянии от второго закрепленного заряда q₂ (рис. 1, б).

Рис. 1

Что произойдет с шариками, если их освободить?

1. Шарик массой m начнет падать, и если его не ловить, упадет на стол. Шарик заставляет двигаться сила тяжести. В этом случае говорят, что сила тяжести (или гравитационное поле) совершает работу.

2. Шарик с зарядом q₁ начнет двигаться к заряду q₂, и если его не ловить, столкнется с ним. Шарик заставляет двигаться сила притяжения ко второму шарику (кулоновская сила). В этом случае говорят, что кулоновская сила (или электрическое поле) совершает работу.

А можно ли вернуть шарики в точку А?

Можно, но для этого нужно приложить дополнительную силу.

В первом примере мы можем бросить шарик вверх. Мы затратим собственную энергию, чтобы заставить шарик двигаться в нужном направлении.

Второй пример рассмотрим более подробно. Шарик можно заставить двигаться влево еще одним зарядом q₃, большим по значению, чем заряд q₂. Но это будет так же кулоновская сила. Можно так же применить механическую силу, можно сообщить шарику дополнительную энергию (например, световую, химическую и т.д.), чтобы он смог преодолеть притяжения заряда q₂.

Силы, действующие на заряд, за исключением кулоновских, называются сторонними. Внутри любого источника тока заряды движутся под действием сторонних сил.

Во всех случаях, если сила заставляет тело двигаться в нужном направлении, то она совершает работу. Значит и сторонние силы совершают работу по перемещению заряда, которую называют сторонней.

ЭДС

Отношение работы сторонних сил по перемещению заряда к величине этого заряда и есть ЭДС (электродвижущая сила).

Обозначим работу сторонних сил — A_cт, переносимый заряд — q, тогда из определения следует, что ЭДС

Исходя из этой формулы, можно дать и другое определение:

ЭДС – это физическая скалярная величина, численно равная работе сторонних сил по перемещению единичного положительно заряда.

Таким образом, ЭДС характеризует действие сторонних сил и не является силой в обычном понимании этого слова. Здесь опять используется не очень удачная, но исторически установившаяся терминология.

Из этой формулы видно, что ЭДС измеряется в Вольтах (В).

Формула нахождения эдс

Первым делом разберемся с определением. Что означает эта аббревиатура?

ЭДС или электродвижущая сила – это параметр характеризующий работу любых сил не электрической природы, работающих в цепях где сила тока как постоянного, так и переменного одинакова по всей длине. В сцепленном токопроводящем контуре ЭДС приравнивается работе данных сил по перемещению единого плюсового (положительного) заряда вдоль всего контура.

Ниже на рисунке представлена эдс формула.

Аст – означает работу сторонних сил в джоулях.

q – это переносимый заряд в кулонах.

Сторонние силы – это силы которые выполняют разделение зарядов в источнике и в итоге образуют на его полюсах разность потенциалов.

Для этой силы единицей измерения является вольт. Обозначается в формулах она буквой E».

Только в момент отсутствия тока в батареи, электродвижущая си-а будет равна напряжению на полюсах.

ЭДС индукции:

ЭДС индукции в контуре, имеющем N витков:

При движении:

Электродвижущая сила индукции в контуре, крутящемся в магнитном поле со скоростью w

Заключение

Если в проводнике создать электрическое поле и не поддерживать это поле, то перемещение носителей тока приведет к тому, что поле внутри проводника исчезнет, и ток прекратится. Для того чтобы поддерживать ток в цепи достаточно долго, необходимо осуществить движение зарядов по замкнутой траектории, то есть сделать линии постоянного тока замкнутыми. Следовательно, в замкнутой цепи должны быть участки, на которых носители заряда будут двигаться против сил электростатического поля, то есть от точек с меньшим потенциалом к точкам с большим потенциалом. Это возможно лишь при наличии неэлектрических сил, называемых сторонними силами. Сторонними силами являются силы любой природы, кроме кулоновских.

Дополнительную информацию о предмете статьи можно узнать из файла «Электродвижущая сила в цепях электрического тока». А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:

www.booksite.ru

www.scsiexplorer.com.ua

www.samelectrik.ru

www.electricalschool.info

www.sxemotehnika.ru

www.zaochnik.ru

www.ido.tsu.ru

Мне нравится1Не нравится2

Предыдущая
ТеорияЧто такое термопара: об устройстве простыми словами
Следующая
ТеорияЧто такое заземление простыми словами

Электродвижущая сила – определение, формула, единица измерения, разница, часто задаваемые вопросы

Что такое электродвижущая сила?

При отсутствии электрического тока электродвижущей силой является напряжение на клеммах источника. Фраза «электродвижущая сила» относится к количеству работы, необходимой для разделения носителей заряда в токе источника таким образом, чтобы сила, действующая на заряды на клеммах источника, не была прямым результатом действия поля. Внутреннее сопротивление приводит к развитию ЭДС.
Полная форма ЭДС — электродвижущая сила.

Что такое определение электродвижущей силы?

ЭДС Определение: Количество работы, выполненной при преобразовании (или преобразовании) энергии, и количество электричества, которое проходит через источник электроэнергии или генератор, определяется как электродвижущая сила (ЭДС). Символ электродвижущей силы (ЭДС) — ε и измеряется в вольтах (или В). В основном мы будем говорить о том, что такое электродвижущая сила, что такое ЭДС в физике и какова формула электродвижущей силы? и другие связанные темы в этой статье.

Что такое ЭДС в физике?

Теперь мы узнаем, что такое ЭДС в физике и что означает ЭДС в физике: когда из ячейки поступает нулевой ток, электродвижущая сила представляет собой наибольшую разность потенциалов между двумя электродами. Электродвижущая сила представлена ​​буквой E; однако иногда он также обозначается знаком ε.

Мы знаем, что заряды движутся в электрической цепи; однако мы должны приложить внешнюю силу для перемещения зарядов в определенной электрической цепи. Определение электродвижущей силы состоит в том, что это сила, прикладываемая батареей или внешним источником электричества, таким как батарея, для ускорения заряда. Это не форма силы, несмотря на свое название, а скорее разность потенциалов.

Читайте также –

• Решения NCERT для 11 класса физики
• Решения NCERT для 12 класса физики
• Решения NCERT для всех предметов

Что является источником ЭДС?

Рассмотрим базовую схему лампочки, подключенной к батарее, чтобы развеять эти сомнения.

Определить ЭДС ячейки.

Аккумулятор (или любой другой гальванический элемент) можно рассматривать как устройство с двумя контактами, один из которых находится под более высоким потенциалом, чем другой. Положительную клемму, которая имеет более высокий электрический потенциал, иногда называют положительной клеммой и обычно обозначают знаком плюс. Отрицательная клемма, помеченная знаком минус, является клеммой с более низким потенциалом. Это называется источником электродвижущей силы или ЭДС.

Нет потока зарядов внутри источника электродвижущей силы, когда источник отделен от света. Заряды перетекают от одной клеммы к другой, проходя через лампочку после повторного подключения батареи к лампочке. Это заставляет лампочку светиться. Положительные заряды покидают положительную клемму, проходят через лампу и входят в отрицательную клемму источника ЭДС с положительным током, также известным как обычный ток. Вот как вы настраиваете источник ЭДС.

Итак, что такое электродвижущая сила?

Разность потенциалов, создаваемая на обоих концах батареи, является электродвижущей силой элемента.

Что такое единица измерения электродвижущей силы?

Что такое единица СИ для электродвижущей силы? Давайте посмотрим, что такое единица электродвижущей силы. Формула электродвижущей силы выглядит следующим образом:

V+Ir=ε

Где,

Приложенная разность потенциалов обозначается буквой V.

I- Количество тока, протекающего через цепь.

r- Внутреннее сопротивление цепи.

Таким образом, вольт является единицей электродвижущей силы. Электродвижущая сила (ЭДС) рассчитывается путем деления количества джоулей энергии, подаваемой источником, на каждый кулон, необходимый для переноса одного электрического заряда по цепи. С точки зрения математики это выглядит следующим образом:

ε = Джоуль/Кулон

В результате размеры электродвижущей силы [M ¹ L ² T ^{– 3} I ^-1 ].

В чем разница между напряжением на клеммах и электродвижущей силой (ЭДС)?

Различия ЭДС и напряжения на клеммах следующие:

Разность потенциалов между клеммами нагрузки, когда цепь включена, называется напряжением на клеммах. ЭДС, с другой стороны, определяется как самая высокая разность потенциалов, создаваемая батареей, когда ток не течет.

Напряжение на клеммах измеряется вольтметром, а ЭДС измеряется потенциометром.

Может ли электродвижущая сила быть отрицательной?

Да, электродвижущая сила может быть отрицательной. Рассмотрим случай катушки индуктивности, которая генерирует ЭДС, противодействующую входящей мощности. Таким образом, результирующая ЭДС интерпретируется как отрицательная, поскольку направление потока противоположно направлению истинной мощности. В результате электродвижущая сила может быть отрицательной.

Читайте также:

• NCERT Solutions для физики класса 12 Глава 3 Текущее электричество
• NCERT Пример Пример. Электродвижущая сила

  Разность потенциалов

  Работа, совершаемая над единицей заряда, определяется как ЭДС. Энергия, рассеиваемая при прохождении единичного заряда через компоненты, определяется как разность потенциалов. ЭДС не меняется. Разность потенциалов непостоянна. ЭДС не зависит от сопротивления цепи. Сопротивление между двумя точками цепи во время измерения определяет разность потенциалов. E или ε — его символ. Символ разности потенциалов V.

  Связь между электродвижущей силой, напряжением на клеммах и внутренним сопротивлением

  Разность потенциалов

  Количество работы, выполненной при перемещении единичного положительного заряда из одной точки в другую, определяется как разность потенциалов. между двумя точками электрической цепи.

  Выполненная работа делится на количество перенесенного заряда, равного разности потенциалов.

  В=Вт/кв

  Здесь символом разности потенциалов является V

  Пример

  Когда мы утверждаем, что разность потенциалов между двумя точками составляет 3 вольта, мы имеем в виду, что для перемещения положительной единицы заряда между ними требуется 3 джоуля энергии.

  Напряжение на клеммах

  Напряжение на клеммах определяется при подаче тока, напряжение на клеммах представляет собой фактическую разность потенциалов на клеммах питания.

  Примечание:

  Когда электроны перемещаются от отрицательных клемм к положительным в замкнутой цепи, напряжение на клеммах падает ниже значения ЭДС.

  Внутреннее сопротивление

  Химические реакции в ячейке не поспевают за скоростью разделения зарядов, чтобы поддерживать максимальное разделение зарядов. Заряды должны протекать между электролитом и клеммами, и этому всегда есть некоторое внутреннее сопротивление (r).

  В результате при протекании тока возникает внутреннее падение напряжения, равное Ir, и формула напряжения на клеммах определяется как V _T = ε – Ir.

  Обратите внимание, что при токе I=0 напряжение на клеммах равно ε.

  Вот изображение источника напряжения и внутреннего сопротивления для лучшего понимания.

  Также, Check-

  • NCERT Imeplar Class 11th Physics Solutions
  • NCERT IMEPLAR CLASSE 12th Physics Solutions
  • NCERT IMEMPLAR Solutions для всех субъектов

  9006 NCERT. 11-й курс физики

• NCERT Notes Class 12-й курс физики
• NCERT Примечания для всех предметов

Глоссарий авиации — Электродвижущая сила

Добро пожаловать в глоссарий Dauntless Aviation ! В Dauntless наша редакция поддерживает крупнейший в сети унифицированный глоссарий авиационных терминов. Этот глоссарий составлен из комбинации официальных, полуофициальных, и проприетарные источники (включая оригинальный материал, который мы разрабатываем сами). Уникально то, что мы часто предоставляем несколько определений данного термина, чтобы вы могли найти то, которое лучше всего подходит тебе. Чтобы максимально повысить эффективность вашего обучения, этот глоссарий (и аналогичные глоссарий для наших международных пользователей) все больше и больше полностью интегрируется в наши приложения для обучения авиации, в том числе наше программное обеспечение и приложения для подготовки к письменным тестам FAA и программы для подготовки к практическим тестам FAA. Если вам нравится этот глоссарий, вам понравятся их отточенная учебная среда и лучший в мире и понятный контент (пожалуйста, попробуйте). Электродвижущая сила Сила, которая заставляет электроны двигаться от одного атома к другому в пределах электрической цепи. Электродвижущая сила представляет собой электрическое давление и измеряется в вольтах. Источник: FAA Aviation Maintenance Technician Airframe Handbook (FAA-H-8083-31) Сила, которая заставляет электроны двигаться от одного атома к другому в электрической цепи. Электродвижущая сила, или ЭДС, представляет собой разницу в электрическом давлении или потенциале, которая существует между двумя точками. ЭДС может быть получено путем преобразования механического движения, давления, химической, световой или тепловой энергии в электрическую энергию. Основной единицей ЭДС является вольт. Источник: FAA Aviation Maintenance Technician Powerplant Handbook (FAA-H-8083-32) faatest.com”> Лучший письменный тест FAA! Актуальные вопросы FAA / Бесплатные пожизненные обновления Лучшие объяснения в бизнесе Быстрое и эффективное исследование. Уверенно пройди контрольную поездку! Подготовка к практическому экзамену FAA, отражающая фактические контрольные поездки. Любой контрольный полет: самолет, вертолет, планер и т. д. Написано и поддерживается фактическими пилотными экзаменаторами и ведущими CFI. Самый надежный электронный журнал в мире Будьте организованными, актуальными, профессиональными и безопасными. Широкие возможности настройки — от пилотов-студентов до профессионалов. Услуга бесплатного перехода для пользователей других eLogs. Заявление об отказе от ответственности: Хотя этот глоссарий в большинстве случаев может быть очень точным и полезным, иногда, по ряду редакционных, транскрипционных, технических и других причин, это может быть не так. Кроме того, поскольку иногда вы, возможно, попадали на эту страницу через автоматизированную систему сопоставления терминов, вы можете найти здесь определения, которые не соответствуют контексту или применению, в котором вы видели исходный термин. Пожалуйста, руководствуйтесь здравым смыслом при использовании этого ресурса. © 2022 Dauntless Aviation • 4950C York Road 110, Букингем, Пенсильвания, 18912, США • Свяжитесь с нами • Политика конфиденциальности

Определение электродвижущей силы в физике, химии.

(существительное)

(ЭДС) — напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и, следовательно, на самом деле не является силой.

(существительное)

(ЭДС) — напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея. Измеряется в вольтах (не ньютонах, Н; ЭДС не является силой).

(существительное)

Напряжение, создаваемое батареей или переменным магнитным полем.

• Источники ЭМП

  • Электродвижущая сила Сила (ЭДС) напряжение напряжение, генерируемое батареей или магнитной силой по закону индукции Фарадея.
  • Электродвижущая сила , также называемая ЭДС (обозначается и измеряется в вольтах) относится к напряжению, генерируемому батареей или магнитной силой в соответствии с законом индукции Фарадея, который гласит, что изменяющееся во времени магнитное поле будет индуцировать электрический ток.
  • Электродвигатель “ сила ” не считается силой (поскольку сила измеряется в ньютонах), а потенциалом или энергией на единицу заряда, измеряемой в вольтах.
  • Приведите примеры устройств, которые могут обеспечить электродвижение усилие

• Уравнение Нернста

  • Его также можно использовать для определения полного напряжения или электродвижущей силы для полной электрохимической ячейки.
  • Уравнение Нернста дает формулу, связывающую электродвижущую силу нестандартной ячейки с концентрацией веществ в растворе:
  • Сначала найдите электродвижущую силу для стандартной ячейки, которая предполагает концентрацию 1 M.

• ЭДС и напряжение на клеммах

  • Выходное напряжение или напряжение на клеммах источника напряжения, такого как батарея, зависит от его электродвижущей силы и его внутреннего сопротивления.
  • Мы называем эту разность потенциалов электродвижущей силой (сокращенно ЭДС).
  • ЭДС вовсе не сила ; это особый тип разности потенциалов источника, когда ток не течет.
  • Электродвигатель Сила напрямую связана с источником разности потенциалов, например, с конкретной комбинацией химических веществ в батарее.
  • Выразите взаимосвязь между электродвижущей силой и напряжением на клеммах в форме уравнения

• Количественная интерпретация ЭДС движения

  • A ЭДС движения – это электродвижущая сила (ЭДС), вызванная движением относительно магнитного поля B.
  • Электродвижущая сила (ЭДС), вызванная движением относительно магнитного поля B, называется ЭДС движения.
  • Приравнивая две силы , получаем $E = vB$.
  • В проводнике же мы находим электродвижущую силу , которой самой по себе нет соответствующей энергии, но которая порождает — при равенстве относительного движения в двух рассмотренных случаях — электрические токи одного и того же пути и интенсивность, как те, которые производятся электрическими вместо в первом случае. ”
  • Сформулируйте два вида, которые применяются для расчета электродвижущей силы

• ЭДС движения

  • Движение в стационарном относительно Земли магнитном поле индуцирует ЭДС движения ( электродвижущая сила ).
  • Как видно из предыдущих Атомов, любое изменение магнитного потока индуцирует электродвижущую силу (ЭДС), противодействующую этому изменению — процесс, известный как индукция.
  • Существует много связей между электрической силой и магнитной силой .
  • То, что движущееся магнитное поле создает электрическое поле (и наоборот, что движущееся электрическое поле создает магнитное поле), является частью причины, по которой электрические и магнитные силы теперь рассматриваются как разные проявления одной и той же силы (впервые замеченной Альберт Эйнштейн).
  • Это классическое объединение электрического и магнитного сил в так называемую электромагнитную силу является источником вдохновения для современных усилий по объединению других основных сил .

• Индуцированная ЭДС и магнитный поток

  • Закон индукции Фарадея гласит, что электродвижущая сила индуцируется изменением магнитного потока.
  • Более основной, чем текущий ток, является электродвижущая сила (ЭДС), которая его вызывает.
  • Объясните взаимосвязь между магнитным полем и электродвижущей силой

• Изменение магнитного потока создает электрическое поле

  • Мы узнали взаимосвязь между индуцированной электродвижущей силой (ЭДС) и магнитным потоком.
  • Количество включенных витков катушки может быть включено в магнитный поток, поэтому коэффициент не является обязательным. ) Закон индукции Фарадея — это основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвигатель сила (ЭДС).
  • Устройство, способное поддерживать разность потенциалов, несмотря на протекание тока, является источником электродвижущей силы .

• Батарея

  • Каждая полуячейка имеет электродвижущую силу (или ЭДС), определяемую ее способностью проводить электрический ток изнутри наружу ячейки.
  • Электродвигатель Сила на клеммах ячейки называется напряжением на клеммах (разницей) и измеряется в вольтах.
  • Напряжение аккумулятора является синонимом его электродвижущей силы , или ЭДС.
  • Эта сила отвечает за поток заряда по цепи, известный как электрический ток.

• Электрогенераторы

  • Они индуцируют электродвижущую силу (ЭДС) за счет вращения катушки в магнитном поле.
  • Генератор заставляет электрический заряд (обычно переносимый электронами) течь через внешнюю электрическую цепь.
  • Заряды в проводах петли испытывают магнитную силу , потому что они движутся в магнитном поле.
  • Заряды в вертикальных проводах испытывают сил параллельных проводу, вызывая токи.
  • Однако те, кто находится в верхнем и нижнем сегментах, чувствуют силу, перпендикулярную проводу; это сила тока не вызывает.
