Электронная и электронно-графическая формула в химии

Что такое электронная и электронно-графическая формула

Наиболее часто электронные формулы записывают для атомов в основном или возбужденном состоянии и для ионов.

Существует несколько правил, которые необходимо учитывать при составлении электронной формулы атома химического элемента. Это принцип Паули, правила Клечковского или правило Хунда.

Составление электронной и электронно-графической формулы

При составление электронной формулы следует учитывать, что номер периода химического элемента определяет число энергетических уровней (оболочек) в атоме, а его порядковый номер количество электронов.

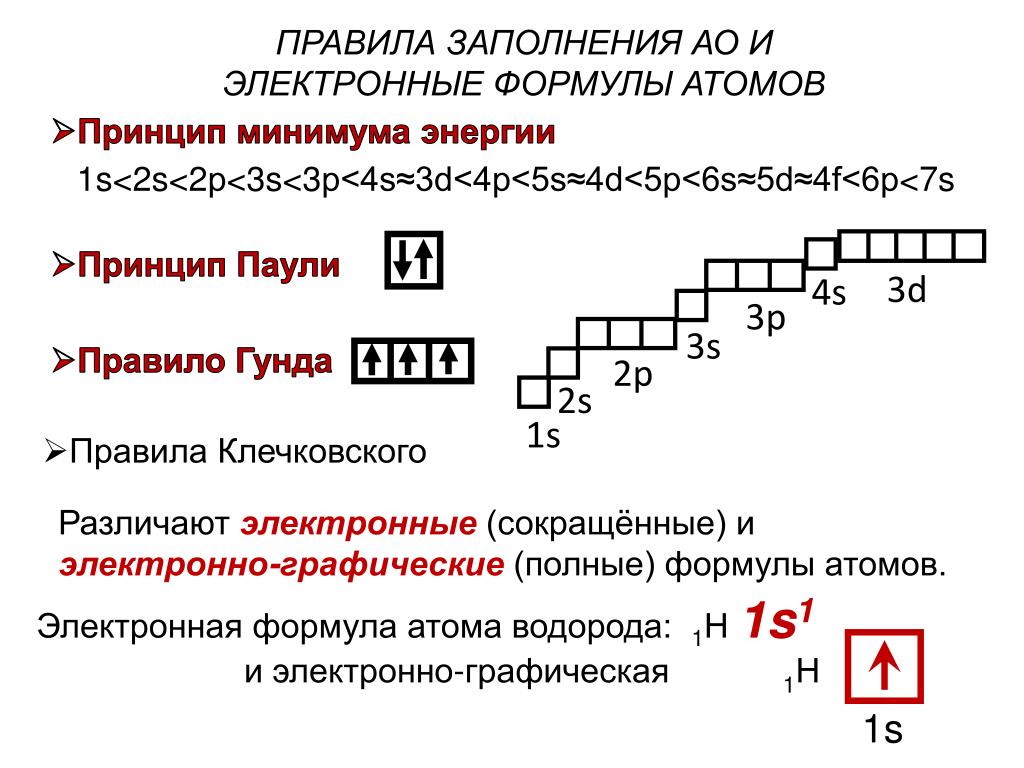

Согласно правилу Клечковского, заполнение энергетических уровней происходит в порядке возрастания суммы главного и орбитального квантовых чисел (n + l), а при равных значениях этой суммы – в порядке возрастания n:

1s < 2s < 2p < 3s < 3p < 4s ≈ 3d < 4p < 5s ≈ 4d < 5p < 6s ≈ 5d ≈ 4f < 6p и т.

д.

Так, значению n + l = 5 соответствуют энергетические подуровни 3d (n = 3, l=2), 4d (n=4, l=1) и 5s (n=5, l =0). Первым из этих подуровней заполняется тот, у которого ниже значение главного квантового числа.

Поведение электронов в атомах подчиняется принципу запрета, сформулированному швейцарским ученым В. Паули: в атоме не может быть двух электронов, у которых были бы одинаковыми все четыре квантовых числа. Согласно принципу Паули, на одной орбитали, характеризуемой определенными значениями трех квантовых чисел (главное, орбитальное и магнитное), могут находиться только два электрона, отличающиеся значением спинового квантового числа. Из принципа Паули вытекает следствие: максимально возможное число электронов на каждом энергетическом уровне равно удвоенному значению квадрата главного квантового числа.

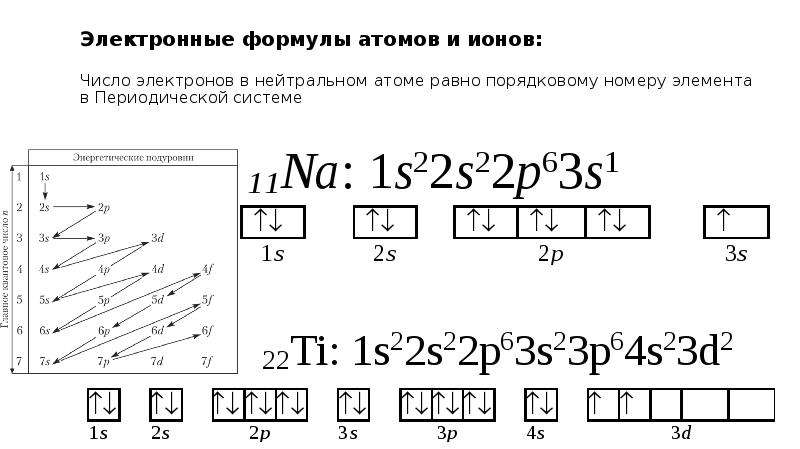

Электронную формулу атома изображают следующим образом: каждому энергетическому уровню соответствует определенное главное квантовое число n, обозначаемое арабской цифрой; за каждой цифрой следует буква, соответствующая энергетическому подуровню и обозначающая орбитальное квантовое число. Верхний индекс у буквы показывает число электронов, находящихся в подуровне. Например, электронная формула атома натрия имеет следующий вид:

11N 1s22s22p63s1

.

При заполнение электронами энергетических подуровней также необходимо соблюдать правило Хунда: в данном подуровне электроны стремятся занять энергетические состояния таким образом, чтобы суммарный спин был максимальным, что наиболее наглядно отражается при составлении электронно-графических формул.

Электронно-графические формулы обычно изображают для валентных электронов. В такой формуле все электроны помечаются стрелочками, а ячейками (квадратиками) – орбитали. В одной ячейке не может находиться более двух электронов. Рассмотрим на примере ванадия. Сначала записываем электронную формулу и определяем валентные электроны:

+74 W)

2)8)18)32)12)2;

1s22s22p63s23p63d104s24p64f145s25p65d46s2.

Внешний энергетический уровень атома вольфрама содержит 6 электронов, которые являются валентными. Энергетическая диаграмма основного состояния принимает следующий вид:

Примеры решения задач

Электронная формула химических элементов

Что такое электронная формула

Наиболее часто электронные формулы записывают для атомов в основном или возбужденном состоянии и для ионов.

Существует несколько правил, которые необходимо учитывать при составлении электронной формулы атома химического элемента. Это принцип Паули, правила Клечковского или правило Хунда.

При составление электронной формулы следует учитывать, что номер периода химического элемента определяет число энергетических уровней (оболочек) в атоме, а его порядковый номер количество электронов.

Согласно правилу Клечковского, заполнение энергетических уровней происходит в порядке возрастания суммы главного и орбитального квантовых чисел (n + l), а при равных значениях этой суммы – в порядке возрастания n:

1s < 2s < 2p < 3s < 3p < 4s ≈ 3d < 4p < 5s ≈ 4d < 5p < 6s ≈ 5d ≈ 4f < 6p и т. д.

Так, значению n + l = 5 соответствуют энергетические подуровни 3d (n = 3, l=2), 4d (n=4, l=1) и 5s (n=5, l =0). Первым из этих подуровней заполняется тот, у которого ниже значение главного квантового числа.

Поведение электронов в атомах подчиняется принципу запрета, сформулированному швейцарским ученым В. Паули: в атоме не может быть двух электронов, у которых были бы одинаковыми все четыре квантовых числа. Согласно принципу Паули, на одной орбитали, характеризуемой определенными значениями трех квантовых чисел (главное, орбитальное и магнитное), могут находиться только два электрона, отличающиеся значением спинового квантового числа. Из принципа Паули вытекает

следствие: максимально возможное число электронов на каждом энергетическом уровне равно удвоенному значению квадрата главного квантового числа.

Электронная формула атома

Электронную формулу атома изображают следующим образом: каждому энергетическому уровню соответствует определенное главное квантовое число n, обозначаемое арабской цифрой; за каждой цифрой следует буква, соответствующая энергетическому подуровню и обозначающая орбитальное квантовое число.

Верхний индекс у буквы показывает число электронов, находящихся в подуровне. Например, электронная формула атома натрия имеет следующий вид:

11N 1s22s22p63s1.

При заполнение электронами энергетических подуровней также необходимо соблюдать правило Хунда: в данном подуровне электроны стремятся занять энергетические состояния таким образом, чтобы суммарный спин был максимальным (это наиболее наглядно отражается при составлении электронно-графических формул).

Примеры решения задач

Электронно-графические формулы элементов 5 периода. Задача 57




Задача 57

.

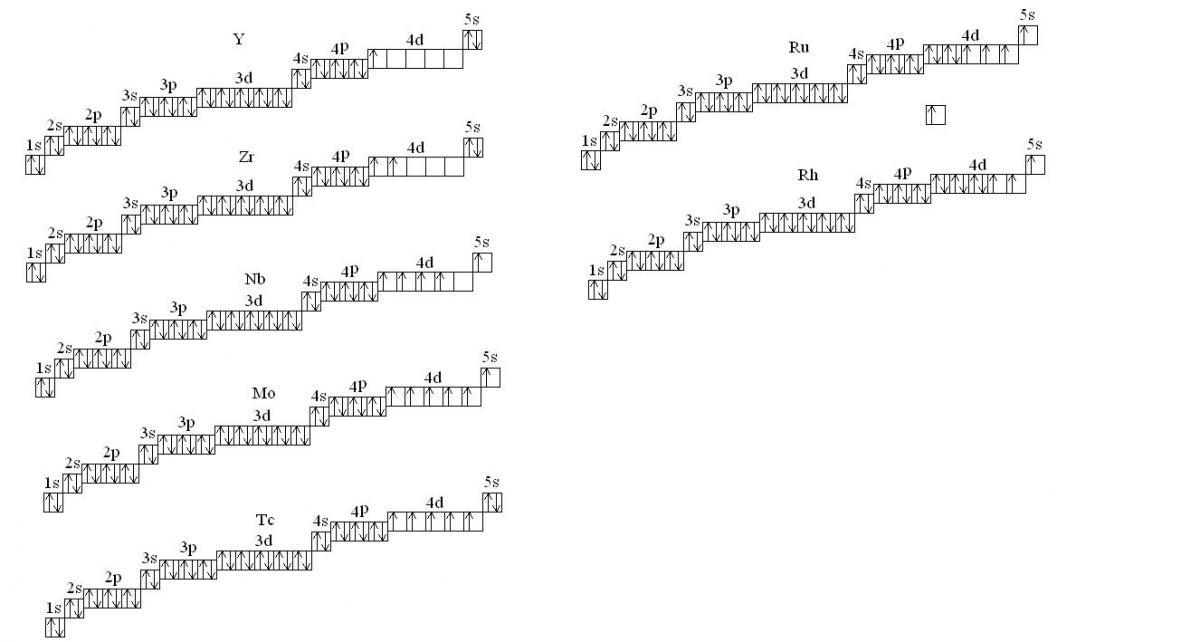

Напишите электронно-графическую формулу для элементов 5-го периода, определите их валентные электроны и охарактеризуйте их с помощью квантовых чисел.
Решение:
Электронные формулы отображают распределение электронов в атоме по энергетическим уровням, подуровням (атомным орбиталям). Электронная конфигурация обозначается группами символов nlx, где n – главное квантовое число, l – орбитальное квантовое число (вместо него указывают соответствующее буквенное обозначение –
s, p, d, f
), x – число электронов в данном подуровне (орбитали). При этом следует учитывать, что электрон занимает тот энергетический подуровень, на котором он обладает наименьшей энергией – меньшая сумма n+1 (правило Клечковского). Последовательность заполнения энергетических уровней и подуровней следующая:

1s►2s►2р►3s►3р►4s►3d►4р►5s►4d►5р►6s►(5d1)►4f►5d►6р►7s►(6d1-2)►5f►6d►7р

а) Элемент № 37
Так как число электронов в атоме того или иного элемента равно его порядковому номеру в таблице Д.И. Менделеева, то для 37 элемента – рубидия (Rb – порядковый № 37) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1

Валентный электрон рубидия 5s1 – находятся на 5s-подуровне На валентной орбитали атома Rb находится 1 электрон. Поэтому элемент помещают в первую группу периодической системы Д.И.Менделеева.

б) Элемент № 38
Для элемента № 38 – стронция (Sr – порядковый № 38) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p

6 4s2 3d106 5s2

Валентные электроны кальция 5s2 – находятся на 5s-подуровне На валентной орбитали атома Sr находятся 2 электрона. Поэтому элемент помещают во вторую группу периодической системы Д.И.Менделеева.



в) Элемент № 39
Для элемента № 39 – иттрия (Y – порядковый № 39) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d1

Валентные электроны иттрия 5s

2 4d1 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Y находится 3 электрона. Поэтому элемент помещают в третью группу периодической системы Д.И.Менделеева.



г) Элемент № 40
Для элемента № 40 – цирконий (Ti – порядковый № 40) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d2

Валентные электроны циркония 5s2 4d2 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Zr находится 4 электрона. Поэтому элемент помещают в четвертую группу периодической системы Д.И.Менделеева.



д) Элемент № 41
Для элемента № 41 – ниобия (Nb – порядковый № 41) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1 4d4

Валентные электроны ниобия 5s1 4d4 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Nb находится 5 электронов. Поэтому элемент помещают в пятую группу периодической системы Д.И.Менделеева. Ниобий в обычных условиях проявляет валентность рпаную 5, поэтому для атома энергетически выгодным является когда все 5 валентных электронов находятся по одному в ячейках 5s- и 4d-подуровнях. Таким образом, в атоме ниобия один s-электрон с 5s-подуровня “проваливается” на 4d-подуровень.



е) Элемент № 42 – молибден (Mo – порядковый № 42) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1 4d5

Валентные электроны молибдена 5s1 4d5 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Мо находится 6 электронов. Поэтому элемент помещают в шестую группу периодической системы Д.И.Менделеева.
У атома молибдена один электрон с 5s-подуровня переходит на 4d-подуровень и при этом атом молибдена приобретает более устойчивое состояние 5s1 4d5, чем 5s2 4d4. Объясняется это тем, что энергетически выгоднее для атома молибдена когда на 4d-подуровне будет находиться не 4 а 5 электронов – все ячейки заполнены по одному электрону. Таким образом, атому молибдена энергетически выгоднее валентная электроная конфигурация 5s1 4d5, а не 5s2 4d4.



ж) Элемент № 43 – технеций (Тс – порядковый № 43) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d5

Валентные электроны технеция 5s2 4d5 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Тс находится 7 электронов. Поэтому элемент помещают в седьмую группу периодической системы Д.И.Менделеева.



з) Элемент № 44 – рутений (Ru – порядковый № 44) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1 4d7

Валентные электроны рутения 5s2 4d7 – находятся на 4s- и 3d-подуровнях. На валентных орбиталях атома Ru находится 8 электронов. Поэтому элемент помещают в восьмую группу периодической системы Д.И.Менделеева. Рутений в соединениях проявляет валентность 4, что указывает на то что в атоме рутения имеетсся 4 неспаренных элелтрона, один на последнем 5s-подуровне и три – на 4d-подуровне. Поэтому энергетически выгодной электронной конфигурацией валентных оболчек атома рутения является 5s1 4d7. а не 5s2 4d6.



к) Элемент № 45 – родий (Rh – порядковый № 45) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1 4d8

Валентные электроны родия 5s1 3d8 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Rh находится 9 электронов. Поэтому элемент помещают в девятую группу периодической системы Д. И.Менделеева.
У атома родия также как и у атома рутения наблюдается “провал” одного электрона с 5s-подуровня на 4d-подуровень. Это можно объяснить тем, что в своих соединениях родий в основном проявляет валентность 3, что указывает на то что в атоме родия имеетсся 3 неспаренных элелтрона, один на последнем 5s-подуровне и два – на 4d-подуровне. Поэтому энергетически выгодной электронной конфигурацией валентных оболчек атома рутения является 5s1 4d8. а не 5s2 4d7.



л) Элемент № 46 – палладий (Pd – порядковый № 46) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s0 4d10

Валентные электроны палладия 4d10 – находятся на 4d-подуровне. На валентной орбитали атома Pd находится 10 электронов. Поэтому элемент помещают в десятую группу периодической системы Д. И.Менделеева. В электронной оболочке элемента палладия наблюдается провал двух электронов с подуровня 5s на уровень 4d. Электронная конфигурация валентных электронов атома палладия 5s0 4d10 энергетически более выгодна, чем конфигурации 5s1 4d9 или 5s2 4d8. Таким образом, целиком заполненный 4d-подуровень является энергетически выгодным для атома палладия.



м) Элемент № 47 – серебро (Ag – порядковый № 47) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s1 4d10

Валентные электроны меди 5s1 4d10 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Cu находится 11 электронов. Поэтому элемент помещают в одиннадцатую группу периодической системы Д.И.Менделеева.
У атома серебра наблюдается проскок (“провал”): один электрон 5s-подуровня переходит на 4d-подуровень. Это объясняется тем, что состояние атома считается более энергетически выгодным, если на d-подуровне находится не 9, а 10 электронов. Потому что энергетически более выгоднее для атома серебра, когда заполнены все пять d-ячеек на 4d-подуровне, но не тогда когда четыре d-ячейки заполнены, а на пятой только один электрон. Для заполнения пятой d-ячейки 3d-подуровня один электрон 5s-подуровня переходит на 4d-подуровнь, как бы “проваливается”. Таким образом, целиком заполненный 4d-подуровень является энергетически выгодным для атома серебра.



н) Элемент № 48 – кадмий (Cd – порядковый № 48) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10

Валентные электроны кадмия 5s2 4d10 – находятся на 5s- и 4d-подуровнях. На валентных орбиталях атома Cd находится 12 электронов. Поэтому элемент помещают в двенадцатую группу периодической системы Д.И.Менделеева.



о) Элемент № 49 – индий (In – порядковый № 49) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 1

Валентные электроны индия 5s2 4d101 – находятся на 4s-, 4d- и 5р-подуровнях. На валентных орбиталях атома In находится 13 электронов. Поэтому элемент помещают в тринадцатую группу периодической системы Д.И.Менделеева.



п) Элемент № 50 – олово (Sn – порядковый № 50) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 2

Валентные электроны олова 5s2 4d102 – находятся на 5s-, 4d- и 5р-подуровнях. На валентных орбиталях атома Sn находится 14 электронов. Поэтому элемент помещают в четырнадцатую группу периодической системы Д.И.Менделеева.



р) Элемент № 51 – сурьма (Sb – порядковый № 51) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 3

Валентные электроны сурьма 5s2 4d103 – находятся на 5s-, 4d- и 5р-подуровнях. На валентных орбиталях атома Sb находится 15 электронов. Поэтому элемент помещают в пятнадцатую группу периодической системы Д.И.Менделеева.



с) Элемент № 52 – теллур (Te – порядковый № 52) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 4

Валентные электроны теллура 5s2 4d104 – находятся на 5s-, 4d- и 5р-подуровнях. На валентных орбиталях атома Se находится 16 электронов. Поэтому элемент помещают в шестнадцатую группу периодической системы Д.И.Менделеева.



с) Элемент № 53 – йод (I – порядковый № 53) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 5

Валентные электроны йода 5s2 4d10 5 – находятся на 5s-, 4d- и 5р-подуровнях. На валентных орбиталях атома I находится 17 электронов. Поэтому элемент помещают в семнадцатую группу периодической системы Д.И.Менделеева.



т) Элемент № 54 – ксенон (Xe – порядковый № 54) электронная формула имеет вид:

1s2 2s2 2p6 3s2 3p6 4s2 3d106 5s2 4d10 6

Валентные электроны ксенона 5s2 4d106 – находятся на 5s-, 4d- и 5р-подуровнях. На валентных орбиталях атома Xe находится 18 электронов. Поэтому элемент помещают в восемнадцатую группу периодической системы Д.И.Менделеева.






Электронные и электронно-графические формулы атомов

    Какую электронную и электронно-графическую формулу имеет атом хрома  [c.321]

    Напишите электронную и графическую электронную формулы элемента, атом которого содержит на Зр-поду ровне два электрона. [c.27]

    Решете, а) Графическая формула молекулы СОг имеет вид 0=С=0. Атом углерода образует четыре связи по обменному механизму, из них две ст-связи. Изображаем электронно-графическую формулу углерода(1У)  [c.96]


    Графические формулы часто пишут в одну строку, как это сделано для скандия (5с —первый -элемент в периодической системе Д. И. Менделеева). Тогда между обозначениями энергетических уровней рекомендуется проводить двойную черту, как это сделано на рисунке. Во многих стучаях указывают структуру лишь периферических (застраиваемых) уровней. Так, например, атом лютеция (Ьп, 2 = 71) на пятом энергетическом уровне содержит 9 электронов, а на шестом— [c.39]

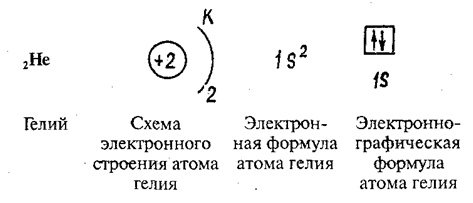

    Атом гелия содержит на первом электронном слое 2 электрона. Это показано формулой 1 . Графически структуру первого квантового слоя (атома Не) следует [c.34]

    Кислород в молекуле Н2О2 имеет степень окисления —1 за счет смещения электронной пары связи Н О к атому кислорода, а его валентность равна двум, что видно из графической формулы Н2О2. Пероксид водорода проявляет очень слабые кислотные свойства. Пероксиды металлов — ионные соединения, из них НзгОз образуется при горении металлического натрия на воздухе, а пероксиды щелочно-земельных металлов в реакциях взаимодействия их гидроксидов с Н2О2  [c.65]

    Льюисовыми структурами (валентаыми структурами, валентными схемами) называются графические электронные формулы молекул и комплексных ионов, где для обозначения обобществленных между атомами связьшающих электронных пар (связей) используются прямые линии (валентные штрихи), а для обозначения неподеленных пар электронов используются две точки. Для молекул и комплексных ионов, содержащих только элементы первого и второго периодов, наилучшие льюисовы структуры характеризуются тем, что в них каждый атом окружен таким же числом электронов, как атом благородного газа, ближайшего к данному элементу по периодической системе. Это означает, что атом Н должен быть окружен двумя электронами (одна электронная пара, как у Не), а атомы неметаллических элементов второго периода (В, С, К, О, Г) должны быть окружены восемью электронами (четыре электронные пары, как у 1 е). Поскольку восемь электронов образуют замкнутую конфигуращ1Ю 2х 2р , правило записи льюисовых структур требует окружать каждый атом элемента второго периода октетом (восьмеркой) электронов, и поэтому называется правилом октета. [c.501]

    Атом калия имеет вакантные орбитали, а молекула аммиака — неподеленную электронную пару (обведена кружком). Химические связи образуются по донорно-акцепторному механизму молекулы аммиака — доноры электронных пар, атом калия — акцептор. Графическую формулу К(КНз)4 представляют следующим образом  [c.86]


    Решение, а) Из графической формулы молекулы НгЗ Н 8—И следует, что в НгЗ атом серы образует дт ст-связи по обменному механизму. Изобразим электронно-11рафи,ч0сЛ ю формулу серы(П) . . - [c.92]

    Однако эта формула противоречит тому факту, что фосфор-новатистая кислота. Н3РО2 — кислота одноосновная. Последнее означает, что только один атом водорода присоединен к фосфору через кислород, а два других — непосредственно к фосфору. Поэтому графическая формула Н3РО2 строится на основании электронно-графической формулы валентно-возбужденного состояния атома фосфора  [c.89]

    Таким образом, в образующейся молекуле каждый атом водорода имеет два электрона, следовательно, приобретает устойчивую электронную структуру (как у атома гелия). Общую электронную пару в графических формулах молекул показывают в виде черточки Н—Н.[c.117]

    Химическими формулами пользуются для обозначения состава простых и сложных веществ. Химическая формула вещества показывает, из каких элементов состоит данное вещество и сколько атомов каждого элемента входит в состав его молекулы. Например, формула N2 показывает, что молекула азота состоит из 2 атомов азота aS04 — в молекуле сульфата кальция содержится 1 атом кальция, 1 атом серы и 4 атома кислорода. Зная химическую формулу вещества, можно определить его молекулярную массу, весовое и процентное отнощение элементов, входящих в его состав. Химические формулы бывают эмпирическими, электронными, графическими и структурными. [c.26]


Электронные формулы атомов химических элементов 3 периода. Электронные формулы атомов

Задача 56.
Напишите электронно-графическую формулу для элементов 4-го периода, определите их валентные электроны и охарактеризуйте их с помощью квантовых чисел.
Решение:
Электронные формулы отображают распределение электронов в атоме по энергетическим уровням, подуровням (атомным орбиталям). Электронная конфигурация обозначается группами символов nl x , где n – главное квантовое число, l – орбитальное квантовое число (вместо него указывают соответствующее буквенное обозначение – s, p, d, f ), x – число электронов в данном подуровне (орбитали). При этом следует учитывать, что электрон занимает тот энергетический подуровень, на котором он обладает наименьшей энергией – меньшая сумма n+1 (правило Клечковского ). Последовательность заполнения энергетических уровней и подуровней следующая:

1s 2s 2р 3s 3р 4s 3d 4р 5s 4d 5р 6s (5d1) 4f 5d 6р 7s (6d1-2) 5f 6d 7р

а) Элемент № 19
Так как число электронов в атоме того или иного элемента равно его порядковому номеру в таблице Д.И. Менделеева, то для 19 элемента – калия (К – порядковый № 19) электронная формула имеет вид:

Валентный электрон калия 4s 1 – находятся на 4s -подуровне На валентной орбитали атома К находится 1 электрон. Поэтому элемент помещают в первую группу периодической системы Д.И.Менделеева.

б) Элемент № 20
Для элемента № 20 – кальция (Са – порядковый № 20) электронная формула имеет вид:

Валентные электроны кальция 4s 2 – находятся на 4s -подуровне На валентной орбитали атома Са находятся 2 электрона. Поэтому элемент помещают во вторую группу периодической системы Д.И.Менделеева.

в) Элемент № 21
Для элемента № 21 – скандия (Са – порядковый № 21) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 1

Валентные электроны скандия 4s 2 3d 1 – находятся на 4s – и 3d -подуровнях. На валентных орбиталях атома Sc находится 3 электрона. Поэтому элемент помещают в третью группу периодической системы Д.И.Менделеева.

г) Элемент № 22
Для элемента № 22 – титана (Ti – порядковый № 22) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 2

Валентные электроны скандия 4s 2 3d 2 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Ti находится 4 электрона. Поэтому элемент помещают в четвертую группу периодической системы Д.И.Менделеева.

д) Элемент № 23
Для элемента № 23 – ванадия (V – порядковый № 23) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 3

Валентные электроны скандия 4s 2 3d 3 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома V находится 5 электронов. Поэтому элемент помещают в пятую группу периодической системы Д.И.Менделеева.

е) Элемент № 24
Для элемента- хрома (Cr – порядковый № 24) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 5

Валентные электроны хрома 4s 1 3d 5 – находятся на 4s- и 3- подуровнях. На валентных орбиталях атома Cr находится 6 электронов. Поэтому элемент помещают в шестую группу периодической системы Д. И.Менделеева.
У атома хрома один электрон с 4s-подуровня переходит на 3d-подуровень и при этом атом хрома приобретает более устойчивое состояние 4s 1 3d 5 , чем 4s 2 3d 4 . Объясняется это тем, что энергетически выгоднее для атома хрома когда на 3d-подуровне будет находиться не 4 а 5 электронов – все ячейки заполнены по одному электрону. Таким образом, атому хрома энергетически выгоднее валентная электроная конфигурация 4s 1 3d 5 , а не 4s 2 3d 4 .

ж) Элемент № 25 – марганец (Mn – порядковый № 25) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 5

Валентные электроны марганца 4s 2 3d 5 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Mn находится 7 электронов. Поэтому элемент помещают в седьмую группу периодической системы Д.И.Менделеева.

з) Элемент № 26 – железо (Fe – порядковый № 26) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 6

Валентные электроны железа 4s 2 3d 6 – находятся на 4s- и 3d -подуровнях. На валентных орбиталях атома Fe находится 8 электронов. Поэтому элемент помещают в восьмую группу периодической системы Д.И.Менделеева.

к) Элемент № 27 – собальт (Со – порядковый № 27) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 7

Валентные электроны собальта 4s 2 3d 7 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Со находится 9 электронов. Поэтому элемент помещают в девятую группу периодической системы Д.И.Менделеева.

л) Элемент № 28 – никель (Ni – порядковый № 28) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 8

Валентные электроны никеля 4s 2 3d 8 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Ni находится 10 электронов. Поэтому элемент помещают в десятую группу периодической системы Д. И.Менделеева.

м) Элемент № 29 – меди (Cu – порядковый № 29) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 1 3d 10

Валентные электроны меди 4s 1 3d 10 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Cu находится 11 электронов. Поэтому элемент помещают в одиннадцатую группу периодической системы Д.И.Менделеева.
У атома меди наблюдается проскок (“провал” ): один электрон 4s-подуровня переходит на 3d-подуровень. Это объясняется тем, что состояние атома считается более энергетически выгодным, если на d-подуровне находится не 9, а 10 электронов. Потому что энергетически более выгоднее для атома меди когда заполнены все пять d-ячеек на 3d-подуровне, но не тогда когда четыре d-ячейки заполнены, а на пятой только один электрон. Для заполнения пятой d-ячейки 3d-подуровня один электрон 4s-подуровня переходит на 3d-подуровнь, как бы “проваливается “. Таким образом, атому меди энергетически выгоднее валентная электроная конфигурация 4s 1 3d 10 , а не 4s 2 3d 9 .

н) Элемент № 30 – цинка (Zn – порядковый № 30) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10

Валентные электроны цинка 4s 2 3d 10 – находятся на 4s- и 3d- подуровнях. На валентных орбиталях атома Zn находится 12 электронов. Поэтому элемент помещают в двенадцатую группу периодической системы Д.И.Менделеева.

о) Элемент № 31 – галлий (Ga – порядковый № 31) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 1

Валентные электроны галлия 4s 2 3d 10 4р 1 – находятся на 4s-, 3d- и 4р- подуровнях. На валентных орбиталях атома Ga находится 13 электронов. Поэтому элемент помещают в тринадцатую группу периодической системы Д. И.Менделеева.

п) Элемент № 32 – германий (Ge – порядковый № 32) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 2

Валентные электроны германия 4s 2 3d 10 4р 2 – находятся на 4s-, 3d- и 4р- подуровнях. На валентных орбиталях атома Gе находится 14 электронов. Поэтому элемент помещают в четырнадцатую группу периодической системы Д.И.Менделеева.

р) Элемент № 33 – мышьяк (As – порядковый № 33) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 3

Валентные электроны мышьяка 4s 2 3d 10 4р 3 – находятся на 4s-, 3d- и 4р- подуровнях. На валентных орбиталях атома As находится 15 электронов. Поэтому элемент помещают в пятнадцатую группу периодической системы Д.И.Менделеева.

с) Элемент № 34 – селен (Se – порядковый № 34) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 4

Валентные электроны селена 4s 2 3d 10 4р 4 – находятся на 4s-, 3d- и 4р- подуровнях. На валентных орбиталях атома Se находится 16 электронов. Поэтому элемент помещают в шестнадцатую группу периодической системы Д.И.Менделеева.

с) Элемент № 35 – бром (Br – порядковый № 35) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 5

Валентные электроны брома 4s 2 3d 10 4 р 5 – находятся на 4s-, 3d- и -подуровнях. На валентных орбиталях атома Br находится 17 электронов. Поэтому элемент помещают в семнадцатую группу периодической системы Д.И.Менделеева.

т) Элемент № 36 – криптон (Kr – порядковый № 36) электронная формула имеет вид:

1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 10 4р 6

Валентные электроны криптона 4s 2 3d 10 4р 6 – находятся на 4s-, 3d- и 4р- подуровнях. На валентных орбиталях атома Kr находится 18 электронов. Поэтому элемент помещают в восемнадцатую группу периодической системы Д.И.Менделеева.

Выясним, как составить электронную формулу химического элемента. Этот вопрос является важным и актуальным, так как дает представление не только о строении, но и о предполагаемых физических и химических свойствах рассматриваемого атома.

Правила составления

Для того чтобы составить графическую и электронную формулу химического элемента, необходимо иметь представление о теории строения атома. Начнем с того, что есть два основных компонента атома: ядро и отрицательные электроны. Ядро включает в себя нейтроны, которые не имеют заряда, а также протоны, обладающие положительным зарядом.

Рассуждая, как составить и определить электронную формулу химического элемента, отметим, что для нахождения числа протонов в ядре, потребуется периодическая система Менделеева.

Номер элемента по порядку соответствует количеству протонов, находящихся в его ядре. Номер периода, в котором располагается атом, характеризует число энергетических слоев, располагаются на которых электроны.

Для определения количества нейтронов, лишенных электрического заряда, необходимо из величины относительной массы атома элемента, отнять его порядковый номер (количество протонов).

Инструкция

Для того чтобы понять, как составить электронную формулу химического элемента, рассмотрим правило заполнения отрицательными частицами подуровней, сформулированное Клечковским.

В зависимости от того, каким запасом свободной энергии обладают свободные орбитали, составляется ряд, характеризующий последовательность заполнения уровней электронами.

Каждая орбиталь содержит всего два электрона, которые располагаются антипараллельными спинами.

Для того чтобы выразить структуру электронных оболочек, применяют графические формулы. Как выглядят электронные формулы атомов химических элементов? Как составлять графические варианты? Эти вопросы включены в школьный курс химии, поэтому остановимся на них подробнее.

Существует определенная матрица (основа), которую используют при составлении графических формул. Для s-орбитали характерна только одна квантовая ячейка, в которой противоположно друг другу располагается два электрона. Их в графическом виде обозначаются стрелками. Для р-орбитали изображают три ячейки, в каждой также находится по два электрона, на d орбитали располагается десять электронов, а f заполняется четырнадцатью электронами.

Примеры составления электронных формул

Продолжим разговор о том, как составить электронную формулу химического элемента. Например, нужно составить графическую и электронную формулу для элемента марганца. Сначала определим положение данного элемента в периодической системе. Он имеет 25 порядковый номер, следовательно, в атоме располагается 25 электронов. Марганец – это элемент четвертого периода, следовательно, у него четыре энергетических уровня.

Как составить электронную формулу химического элемента? Записываем знак элемента, а также его порядковый номер. Пользуясь правилом Клечковского, распределяем по энергетическим уровням и подуровням электроны. Последовательно располагаем их на первом, втором, а также третьем уровне, вписывая в каждую ячейку по два электрона.

Далее суммируем их, получая 20 штук. Три уровня в полном объеме заполнены электронами, а на четвертом остается только пять электронов. Учитывая, что для каждого вида орбитали характерен свой запас энергии, оставшиеся электроны распределяем на 4s и 3d подуровень. В итоге готовая электронно-графическая формула для атома марганца имеет следующий вид:

1s2 / 2s2, 2p6 / 3s2, 3p6 / 4s2, 3d3

Практическое значение

С помощью электронно-графических формул можно наглядно увидеть число свободных (неспаренных) электронов, определяющих валентность данного химического элемента.

Предлагаем обобщенный алгоритм действий, с помощью которого можно составить электронно-графические формулы любых атомов, располагающихся в таблице Менделеева.

В первую очередь необходимо определить количество электронов, используя периодическую систему. Цифра периода указывает на численность энергетических уровней.

Принадлежность к определенной группе связана с количеством электронов, находящихся на наружном энергетическом уровне. Подразделяют уровни на подуровни, заполняют их с учетом правила Клечковского.

Заключение

Для того чтобы определить валентные возможности любого химического элемента, расположенного в таблице Менделеева, необходимо составить электронно-графическую формулу его атома. Алгоритм, приведенный выше, позволит справиться с поставленной задачей, определить возможные химические и физические свойства атома.

Дабы обучиться составлять электронно-графические формулы, значимо осознать теорию строения ядерного ядра. Ядро атома составляют протоны и нейтроны. Вокруг ядра атома на электронных орбиталях находятся электроны.

Вам понадобится

  • – ручка;
  • – бумага для записей;
  • – периодическая система элементов (таблица Менделеева).

Инструкция

1. Электроны в атоме занимают свободные орбитали в последовательности, называемой шкалой энергии:1s / 2s, 2p / 3s, 3p / 4s, 3d, 4p / 5s, 4d, 5p / 6s, 4d, 5d, 6p / 7s, 5f, 6d, 7p. На одной орбитали могут располагаться два электрона с противоположными спинами – направлениями вращения.

2. Конструкцию электронных оболочек выражают с поддержкой графических электронных формул. Для записи формулы используйте матрицу. В одной ячейке могут располагаться один либо два электрона с противоположными спинами. Электроны изображаются стрелками. Матрица наглядно показывает, что на s-орбитали могут располагаться два электрона, на p-орбитали – 6, на d – 10, на f -14.

3. Разглядите правило составления электронно-графической формулы на примере марганца. Обнаружьте марганец в таблице Менделеева. Его порядковый номер 25, значит в атоме 25 электронов, это элемент четвертого периода.

4. Запишите порядковый номер и символ элемента рядом с матрицей. В соответствии со шкалой энергии заполоните ступенчато 1s, 2s, 2p, 3s, 3p, 4s ярусы, вписав по два электрона в ячейку. Получится 2+2+6+2+6+2=20 электронов. Эти ярусы заполнены всецело.

5. У вас осталось еще пять электронов и незаполненный 3d-ярус. Расположите электроны в ячейках d-подуровня, начиная слева. Электроны с идентичными спинами расположите в ячейках вначале по одному. Если все ячейки заполнены, начиная слева, добавьте по второму электрону с противоположным спином. У марганца пять d-электронов, расположенных по одному в всей ячейке.

6. Электронно-графические формулы наглядно показывают число неспаренных электронов, которые определяют валентность.

При создании теоретических и фактических работ по математике, физике, химии студент либо школьник сталкивается с необходимостью вставки особых символов и трудных формул. Располагая приложением Word из офисного пакета Microsoft, дозволено набрать электронную формулу всякий трудности.

Инструкция

1. Откройте новейший документ в Microsoft Word. Присвойте ему наименование и сбережете в той же папке, где у вас лежит работа, дабы в грядущем не искать.

2. 2-4ac))/2a.

5. Иной вариант написания электронной формулы в Word – через конструктор. Зажмите единовременно клавиши Alt и =. У вас сразу появится поле для написания формулы, а в верхней панели откроется конструктор. Тут вы можете предпочесть все знаки, которые могут потребоваться для записи уравнения и решения всякий задачи.

6. Некоторые символы линейной записи могут быть неясными читателю, неизвестному с компьютерной символикой. В этом случае самые трудные формулы либо уравнения имеет толк сберечь в графическом виде. Для этого откройте самый легкой графический редактор Paint: «Пуск» – «Программы» – «Paint». После этого увеличьте масштаб документа с формулой так, дабы она заняла каждый экран. Это нужно, дабы сохраненное изображение имело наибольшее разрешение. Нажмите на клавиатуре PrtScr, перейдите в Paint и нажмите Ctrl+V.

7. Обрежьте все лишнее. В результате у вас получится добротное изображение с необходимой формулой.

Видео по теме

Обратите внимание!
Помните, что химия – наука исключений. У атомов побочных подгрупп Периодической системы встречается «проскок» электрона. Скажем, у хрома с порядковым номером 24 один из электронов с 4s-яруса переходит в ячейку d-яруса. Схожий результат есть у молибдена, ниобия и др. Помимо того, есть представление возбужденного состояния атома, когда спаренные электроны распариваются и переходят на соседние орбитали. Следственно при составлении электронно-графических формул элементов пятого и последующих периодов побочной подгруппы сверяйтесь со справочником.

Электронное строение атома можно показать электронной формулой и электронно-графической схемой. В электронных формулах последовательно записываются энергетические уровни и подуровни в порядке их заполнения и общее число электронов на подуровне. При этом состояние отдельного электрона, в частности его магнитное и спиновое квантовые числа, в электронной формуле не отражено. В электронно-графических схемах каждый электрон «виден» полностью, т.е. его можно охарактеризовать всеми четырьмя квантовыми числами. Электронно-графические схемы обычно приводятся для внешних электронов.

Пример 1. Напишите электронную формулу фтора, состояние внешних электронов выразите электронно-графической схемой. Сколько неспаренных электронов в атоме этого элемента?

Решение. Атомный номер фтора равен девяти, следовательно, в его атоме имеется девять электронов. В соответствии с принципом наименьшей энергии, пользуясь рис. 7 и учитывая следствия принципа Паули, записываем электронную формулу фтора: 1s 2 2s 2 2p 5 . Для внешних электронов (второй энергетический уровень) составляем электронно-графическую схему (рис. 8), из которой следует, что в атоме фтора имеется один неспаренный электрон.

Рис. 8. Электронно-графическая схема валентных электронов атома фтора

Пример 2. Составьте электронно-графические схемы возможных состояний атома азота. Какие из них отражают нормальное состояние, а какие – возбужденное?

Решение. Электронная формула азота 1s 2 s 2 2p 3 , формула внешних электронов: 2s 2 2p 3 . Подуровень 2p незавершен, т.к. число электронов на нем меньше шести. Возможные варианты распределения трех электронов на 2р-подуровне показаны на рис. 9.

Рис. 9. Электронно-графические схемы возможных состояний 2р-подуровня в атоме азота.

Максимальное (по абсолютной величине) значение спина (3 / 2) соответствует состояниям 1 и 2, следовательно, они являются основными, а остальные – возбужденные.

Пример 3. Определите квантовые числа, которыми определяется состояние последнего электрона в атоме ванадия?

Решение. Атомный номер ванадия Z = 23, следовательно, полная электронная формула элемента: 1s 2 2s 2 2p 6 3s 2 3p 6 4s 2 3d 3 . Электронно-графическая схема внешних электронов (4s 2 3d 3) такова (рис. 10),:

Рис. 10. Электронно-графическая схема валентных электронов атома ванадия

Главное квантовое число последнего электрона n = 3 (третий энергетический уровень), орбитальное l = 2 (подуровень d). Mагнитное квантовое число для каждого из трех d-электронов различно: для первого оно равно –2, для второго –1, для третьего – 0. Спиновое квантовое число у всех трех электронов одинаково: m s = + 1 / 2 . Таким образом, состояние последнего электрона в атоме ванадия характеризуется квантовыми числами: n = 3; l = 2; m = 0; m s = + 1 / 2 .

7. Спаренные и неспаренные электроны

Электроны, заполняющие орбитали попарно, называются спаренными, а одиночные электроны называются неспаренными . Неспаренные электроны обеспечивают химическую связь атома с другими атомами. Наличие неспаренных электронов устанавливается экспериментально изучением магнитных свойств. Вещества с неспаренными электронами парамагнитны (втягиваются в магнитное поле благодаря взаимодействию спинов электронов, как элементарных магнитов, с внешним магнитным полем). Вещества, имеющие только спаренные электроны, диамагнитны (внешнее магнитное поле на них не действует). Неспаренные электроны находятся только на внешнем энергетическом уровне атома и их число можно определить по его электронно-графической схеме.

Пример 4. Определите число неспаренных электронов в атоме серы.

Решение. Атомный номер серы Z = 16, следовательно, полная электронная формула элемента: 1s 2 2s 2 2p 6 3s 2 3p 4 . Электронно-графическая схема внешних электронов такова (рис. 11).

Рис. 11. Электронно-графическая схема валентных электронов атома серы

Из электронно-графической схемы следует, что в атоме серы имеется два неспаренных электрона.

Согласно представлениям Гейтлера и Лондона, валентность элементов определяется числом неспаренных электронов. Рассмотрим электронно-графические формулы некоторых элементов, в которых орбитали представляют в виде ячеек- квадратов, а электрон в виде стрелок + ½; -1/2.

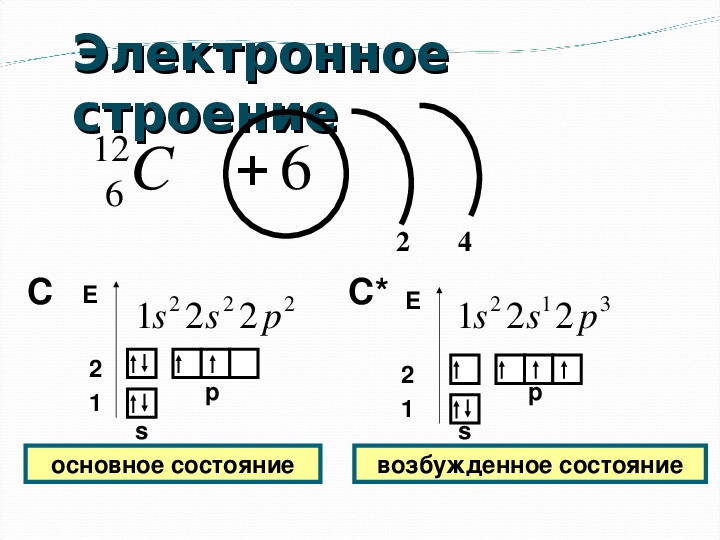

Из этих формул следует, что в нормальном (неспаренном) состоянии углерод имеет II валентность, Sc – I.Атомы могут переходить в возбуждённое состояние, при котором с ниже лежащих подуровней могут переходить выше лежащие пустые подуровне (в пределах одного подуровня).

6. Периодический закон и периодическая система д.И. Менделеева Структура периодической системы (период, группа, подгруппа). Зна­чение периодического закона и периодической системы.

Периодический закон Д. И. Менделеева: Свойства простых тел , а также формы и свойства соеди­ нений элементов находятся в периодической зависимости от величины атомных весов элементов .(Свойства эл-тов находятся в периодической зависимости от заряда атомов их ядер).

Периодическая система элементов. Ряды элементов, в пре­делах которых свойства изменяются последовательно, как, напри­мер, ряд из восьми элементов от лития до неона или от натрия до аргона, Менделеев назвал периодами. Если напишем эти два периода один под другим так, чтобы под литием находился натрий, а под неоном – аргон, то получим следующее расположение эле­ментов:

При таком расположении в вертикальные столбцы попадают элементы, сходные по своим свойствам и обладающие одинаковой валентностью, например, литий и натрий, бериллий и магний и т. д.

Разделив все элементы на периоды и располагая один период под другим так, чтобы Сходные по свойствам и типу образуемых соединений элементы приходились друг под другом, Менделеев со­ставил таблицу, названную им периодической системой элементов по группам и рядам.

Значение периодической систе мы. Периодическая система элементов оказала большое влияние на последующее развитие химии. Она не только была первой естественной классификацией химических элементов, показавшей, что они обра­зуют стройную систему и находятся в тесной связи друг с дру­гом, но и явилась могучим орудием для дальнейших исследо­ваний.

7. Периодическое изменение свойств химических элементов. Атомные и ионные радиусы. Энергия ионизации. Сродство к электрону. Электроотрицательность.

Зависимость атомных радиусов от заряда ядра атома Z имеет периодический характер. В пределах одного периода с увеличе­нием Z проявляется тенденция к уменьшению размеров атома, что особенно четко наблюдается в коротких периодах

С началом застройки нового электронного слоя, более удален­ного от ядра, т. е. при переходе к следующему периоду, атомные радиусы возрастают (сравните, например, радиусы атомов фтора и натрия). В результате в пределах подгруппы с возрастанием заряда ядра размеры атомов увеличиваются.

Потеря атомов электронов приводит к уменьшению его эф­фективных размеров, а присоединение избыточных электронов – к увеличению. Поэтому радиус положительно заряженного иона (катиона) всегда меньше, а радиус отрицательно заряженного нона (аниона) всегда больше радиуса соответствующего электронейтрального атома.

В пределах одной подгруппы радиусы ионов одинакового за­ряда возрастают с увеличением заряда ядра Такая закономерность объясняется увеличением числа элек­тронных слоев и растущим удалением внешних электронов от ядра.

Наиболее ха­рактерным химическим свойством металлов является способность их атомов легко отдавать внешние электроны и превращаться в положительно заряженные ионы, а неметаллы, наоборот, харак­теризуются способностью присоединять электроны с образованием отрицательных ионов. Для отрыва электрона от атома с превраще­нием последнего в положительный ион нужно затратить некоторую энергию, называемую энергией ионизации.

Энергию ионизации можно определить путем бомбардировки атомов электронами, ускоренными в электрическом поле. То наи­меньшее напряжение поля, при котором скорость электронов ста­новится достаточной для ионизации атомов, называется потен­циалом ионизации атомов данного элемента и выражается в вольтах.

При затрате достаточной энергии можно оторвать от атома два, три и более электронов. Поэтому говорят о первом потен­циале ионизации (энергия отрыва от атома первого элек­трона).втором потенциале ионизации (энергия отрыва второго электрона)

Как отмечалось выше, атомы могут не только отдавать, но и присоединять электроны. Энергия, выделяющаяся при присоедине­нии электрона к свободному атому, называется сродством атома к электрону. Сродство к электрону, как и энергия ионизации, обычно выражается в электронвольтах. Так, сродство к электрону атома водорода равно 0,75 эВ, кислорода-1,47 эВ, фтора -3,52 эВ.

Сродство к электрону атомов металлов, как правило, близко к нулю или отрицательно; из этого следует, что для атомов боль­шинства металлов присоединение электронов энергетически невы­годно. Сродство же к электрону атомов неметаллов всегда поло­жительно и тем больше, чем ближе к благородному газу распо­ложен неметалл в периодической системе; это свидетельствует об усилении неметаллических свойств по мере приближения к концу периода.

Помощь студентам в учёбе от Людмилы Фирмаль

Здравствуйте!

Я, Людмила Анатольевна Фирмаль, бывший преподаватель математического факультета Дальневосточного государственного физико-технического института со стажем работы более 17 лет. На данный момент занимаюсь онлайн обучением и помощью по любыми предметам. У меня своя команда грамотных, сильных бывших преподавателей ВУЗов. Мы справимся с любой поставленной перед нами работой технического и гуманитарного плана. И не важно: она по объёму на две формулы или огромная сложно структурированная на 125 страниц! Нам по силам всё, поэтому не стесняйтесь, присылайте.

Срок выполнения разный: возможно онлайн (сразу пишите и сразу помогаю), а если у Вас что-то сложное – то от двух до пяти дней.

Для качественного оформления работы обязательно нужны методические указания и, желательно, лекции. Также я провожу онлайн-занятия и занятия в аудитории для студентов, чтобы дать им более качественные знания.


Моё видео:


Как вы работаете?

Вам нужно написать сообщение в WhatsApp . После этого я оценю Ваш заказ и укажу срок выполнения. Если условия Вас устроят, Вы оплатите, и преподаватель, который ответственен за заказ, начнёт выполнение и в согласованный срок или, возможно, раньше срока Вы получите файл заказа в личные сообщения.

Сколько может стоить заказ?

Стоимость заказа зависит от задания и требований Вашего учебного заведения. На цену влияют: сложность, количество заданий и срок выполнения. Поэтому для оценки стоимости заказа максимально качественно сфотографируйте или пришлите файл задания, при необходимости загружайте поясняющие фотографии лекций, файлы методичек, указывайте свой вариант.

Какой срок выполнения заказа?

Минимальный срок выполнения заказа составляет 2-4 дня, но помните, срочные задания оцениваются дороже.

Как оплатить заказ?

Сначала пришлите задание, я оценю, после вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Какие гарантии и вы исправляете ошибки?

В течение 1 года с момента получения Вами заказа действует гарантия. В течении 1 года я и моя команда исправим любые ошибки в заказе.


Качественно сфотографируйте задание, или если у вас файлы, то прикрепите методички, лекции, примеры решения, и в сообщении напишите дополнительные пояснения, для того, чтобы я сразу поняла, что требуется и не уточняла у вас. Присланное качественное задание моментально изучается и оценивается.

Теперь напишите мне в Whatsapp или почту и прикрепите задания, методички и лекции с примерами решения, и укажите сроки выполнения. Я и моя команда изучим внимательно задание и сообщим цену.

Если цена Вас устроит, то я вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Мы приступим к выполнению, соблюдая указанные сроки и требования. 80% заказов сдаются раньше срока.

После выполнения отправлю Вам заказ в чат, если у Вас будут вопросы по заказу – подробно объясню. Гарантия 1 год. В течении 1 года я и моя команда исправим любые ошибки в заказе.














Можете смело обращаться к нам, мы вас не подведем. Ошибки бывают у всех, мы готовы дорабатывать бесплатно и в сжатые сроки, а если у вас появятся вопросы, готовы на них ответить.

В заключение хочу сказать: если Вы выберете меня для помощи на учебно-образовательном пути, у вас останутся только приятные впечатления от работы и от полученного результата!

Жду ваших заказов!

С уважением

Пользовательское соглашение

Политика конфиденциальности


Тема урока «электронные конфигурации атомов химических элементов электронная классификация химических элементов» цели урока

Тема урока

«Электронные конфигурации атомов химических элементов. Электронная классификация химических элементов».

Цели урока:

Дать понятие электронной конфигурации атома. Научить записывать электронные и электронно-графические формулы атомов химических элементов. Рассмотреть электронную классификацию элементов: s-, p-, d– и f –семейства.

Ход урока.

I Орг.момент. Постановка задачи урока.

На этих уроках мы будем учиться на практике воплощать те теоретические положения, с которыми познакомились на прошлом уроке, т.е. на основании положения элементов в Периодической системе записывать их электронные и электронно-графические формулы.

II Подготовка к восприятию нового материала

– беседа по вопросам 1-6 после параграфа 1;

– вспомнить понятия «электронная оболочка», «электронный слой (энергетический уровень)», «электронный подуровень», «атомная орбиталь»;

– как можно определить максимальное число электронов на энергетическом уровне.

III Новый материал

  1. Понятие об электронной конфигурации атомов.

Распределение электронов по орбиталям характеризует электронную конфигурацию атомов химических элементов. Она отражается с помощью электронной или электронно-графической формулы.

В электронной формуле указывается, на каких орбиталях находятся электроны, их число указывается верхним индексом (например, 2s1, 3р3).

Кроме приведенных буквенных записей используется графическая форма – электронно-графическая формула. Каждая орбиталь в ней обозначается квадратом, а электроны стрелками, направление которых указывает взаимное расположение векторов спина.

Основная цель изображения электронных структур атома и написания их формул – это возможность объяснения и предсказания на их основе важнейших свойств элементов. Однако, предварительно следует проследить прямую зависимость положения элемента в Периодической системе от электронной структуры его атома. Элементы в ней располагаются строго в порядке возрастания зарядов атомных ядер. Так как заряд ядра определяет число электронов, то атомы каждого последующего элемента в Периодической системе имеют на 1 электрон больше, чем атомы предыдущего.

  1. Составление электронных формул

Периодическая система – это замечательная узаконенная шпаргалка мирового уровня, и только неграмотный выпускник не сможет записать электронную формулу элемента на основании его положения в ней. Чтобы верно отразить их в условной записи, нужно помнить немногое, а именно:

  1. Число электронных слоев в атоме определяет номер периода, в котором находится соответствующий элемент.

  2. Число электронов на внешнем уровне для элементов главных подгрупп определяет номер группы.

  3. У атомов элементов побочных подгрупп заполняется не внешний уровень (на нем, как правило, располагается 2 электрона), а предвнешний – с 8 до 18 электронов, затем снова внешний – с 2 до 8 электронов.

  4. У атомов элементов сверхбольших – 6-м и 7-м периодов вначале почти все как у больших: строится внешний уровень у атомов щелочных и щелочноземельных металлов, на котором располагается соответственно 1 или 2 электрона. Затем у лантана и актиния последний электрон «отправляется» на предвнешний уровень, а следующие электроны отправятся не на предвнешний, а на третий снаружи уровень (f-подуровень). Свое название «подобный лантану или актинию» эти элементы получили потому, что очень на них похожи. Различия в структуре электронных оболочек их атомов существует лишь в третьем от периферии слое, в том время как химические свойства элемента обусловлены электронами в первую очередь внешнего и предвнешнего слоев его атомов.

Схема заполнения подуровней
1s→2s→2p→3s→3p→4s→3d→4p→5s→4d→5p→6s→4f→5d→6p→7s→5f→6d→7p

  1. Составление электронно-графических формул.

Трафарет

У элементов всех последующих периодов этот трафарет будет таким же, только добавится еще один ряд ячеек (5-й для 5 периода, 6-й для 6 и т. д.)

I период – s-элементы, заполняется s-орбиталь
IIпериод – Li, Be – s-элементы, B, C, N, O, F, Ne – p-элементы.
III период – Na, Mg – s-элементы, Al – Ar – p-элементы.
IV период – K, Ca – s-элементы, Se – Zn – d-элементы (побочная подгруппа), переходные элементы – Cr и Cu (провал одного электрона на 4s), Ga – Kr – p-элементы, l-элементы – лантаноиды и актиноиды.

Записать электронные оболочки Na, P, Ar, K, Se, Cr, Ce

Простая формула для прогнозирования эхокардиографической диастолической дисфункции — электрокардиографический диастолический индекс

Задний план: Диастолическая дисфункция (ДД) при трансторакальной эхокардиографии (ТТЭ), мало изученная из-за ограниченного лечения, часто встречается в повседневной клинической кардиологической практике. Показатели электрокардиографии (ЭКГ) для прогнозирования эхокардиографической ДД еще не выяснены. Мы стремимся показать электрокардиографический диастолический индекс (EDI) для прогнозирования TTE DD с высокой чувствительностью и специфичностью.

Материалы и методы: В этом ретроспективном исследовании мы проверили прогностическое значение DD EDI [амплитуда aVL R × (амплитуда V1S + амплитуда V5R)/амплитуда D1 P] на 204 последовательных взрослых пациентах без известного заболевания коронарной артерии. Пациенты были разделены на терцили в соответствии с их EDI, начиная с самого низкого.Мощность EDI также сравнивалась с составляющими его формулы с помощью анализа рабочей кривой приемника (ROC).

Результаты: После поправки на смешанные исходные переменные EDI в терциле 3 был связан с 24,2-кратным коэффициентом риска DD (отношение шансов 25,2, 95% доверительный интервал [ДИ] 11,2–51,1, p <0,001). Корреляционный анализ Спирмена выявил умеренную корреляцию между E/e’ и EDI.ROC-анализ показал, что оптимальное пороговое значение EDI для прогнозирования DD составляет 8,53 мВ с чувствительностью 70% и специфичностью 70% (площадь под кривой 0,78; 95% ДИ 0,71–0,84; p < 0,001).

Вывод: Электрокардиографический диастолический индекс (EDI), который является недорогой, выполнимой и простой в использовании формулой, по-видимому, играет значительную роль в прогнозировании диастолической дисфункции (DD) у взрослых пациентов.

Zusammenfassung: HINTERGRUND: Die diastolische Dysfunktion (DD) in der transthorakalen Echokardiography (TTE), die aufgrund ihrer begrenzten Behandlungsmöglichkeiten nur unzureichend verstanden wird, ist in der täglichen klinischen Praxis der Kardiologie häufig anzutreffen. Ein elektrokardiographischer (EKG) Index zur Vorhersage der echokardiographischen DD ist bisher noch nicht geklärt.Ziel dieses Beitrags ist es, einen elektrokardiographischen diastolischen Index (EDI) zur Vorhersage der TTE DD mit hoher Sensitivität und Spezifität aufzuzeigen.

Материалы и методы: В dieser retrospektiven Untersuchung wurde der DD-Prädiktionswert von EDI [aVL R-Amplitude × (V1S-Amplitude + V5R-Amplitude)/D1 P-Amplitude] и 204 последовательных erwachsenen Patienten ohne bekannte koronare Herzkrankheit getestet.Die Patienten wurden wurden entsprechend ihrem EDI in Terzile eingeteilt, beginnend mit dem niedrigsten. Die Leistung des EDI wurde auch mit den Untereinheiten von dessen Formel durch eine Analyze der Receiver-operational-characteristic(ROC)-Kurve verglichen.

Эргебниссе: Nach Bereinigung konfundierender Baseline-Variablen war der EDI im 3. Terzil mit der 24,2-fachen Hazard-Ratio von DD assoziiert (Odds-Ratio: 25,2, 95 % Konfidenzintervall [KI] 11,2–51,1; p < 0,001).Die Spearman-Korrelationsanalyse ergab eine умеренная корреляция zwischen E/e' und EDI. Eine ROC-Analyse zeigte, dass derOptimale Cut-off-Wert des EDI zur Vorhersage der DD bei 8,53 mV mit 70 % Sensitivität und 70 % Spezifität lag («площадь под кривой»: 0,78; 95 % KI 0 ,71–0,84; р < 0,001).

Шлюссфолгерунг: Der электрокардиографический диастолический индекс (EDI), der eine kostengünstige, praktikable und einfach anzuwendende Formel darstellt, scheint eine beträchtliche Rolle bei der Vorhersage der diastolischen Dysfunktion (DD) bei erwachsenen Patienten zu spielen.

Ключевые слова: Мерцательная аритмия; электрокардиография; Сердечные заболевания; зубец Р; зубец R.

Определение пористости золота, нанесенного методом электроосаждения на никелированную медную подложку Электрографический метод

%PDF-1.6 % 29 0 объект > эндообъект 32 0 объект >поток 1998-11-04T15:52:24ZParlance Publisher 5.0/(Xyvision Postscript Formatter) 3.0 32010-06-09T09:51:28-05:002010-06-09T09:51:28-05:00Acrobat Distiller Daemon 3.01 для Solaris 2.3 и более поздних версий (SPARC)application/pdf

  • Испытание на пористость золота, нанесенного электроосаждением на никелированную медную подложку Электрографический метод
  • UUID: 63a698cc-66cf-4c2b-b45a-86816dd518cduuid: 0f281d14-7e44-4e0d-8263-b5e3d0908a23 конечный поток эндообъект 11 0 объект > эндообъект 1 0 объект > эндообъект 12 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект >поток H|WvW`I&!;39DdB(T$>*

    (PDF) Подавление электрографических судорог связано с улучшением удлинения интервала QTc у пациентов с черепно-мозговой травмой

    J. клин. Мед. 2021,10, 5374 10 из 11

    Ссылки

    1.

    Sun, Y.; Ю, Дж.; Юань, Q .; Ву, Х .; Ву, Х .; Hu, J. Ранние посттравматические припадки связаны с концентрациями вальпроевой кислоты в плазме

    и генетическими полиморфизмами UGT1A6/CYP2C9 у пациентов с тяжелой черепно-мозговой травмой. Сканд. J. Реанимация при травмах. Эмердж.

    Мед. 2017, 25, 85. [CrossRef]

    2.

    Туби, Массачусетс; Луткенхофф, Э.; Бланко, МБ; МакАртур, Д.; Виллабланка, П.; Эллингсон, Б.; Диас-Аррастиа, Р.; Ван Несс, П.; Реал, К.;

    Шреста, В.; и другие. Ранние припадки и травма височной доли предсказывают посттравматическую эпилепсию: продольное исследование. Нейробиол. Дис.

    2018,18, 30152–30159. [CrossRef]

    3.

    Zimmermann, L.L.; Диас-Аррастиа, Р.; Веспа, П.М. Судороги и роль антиконвульсантов после черепно-мозговой травмы. Нейрохирург.

    Клин. Н. Ам. 2016, 27, 499–508. [CrossRef] [PubMed]

    4.

    Мохамед, Дж.; Скотт, Б. W. Нарушение кардиореспираторной функции во время фокальных лимбических припадков: роль серотонинергических ядер ствола мозга

    . Дж. Нейроски. 2016, 36, 8777–8779. [CrossRef]

    5.

    Чен З.; Венкат, П .; Сейфрид, Д.; Чопп, М .; Ян, Т .; Чен, Дж. Взаимодействие мозга и сердца. Сердечные осложнения после инсульта. Цирк. Рез.

    2017, 121, 451–468. [CrossRef] [PubMed]

    6.

    Dabrowski, W.; Шлегель, Т.Т.; Воско, Дж.; Рола, Р.; Ржецкий, З .; Мальбрейн, М .; Ярошинки, А.Изменения пространственного угла QRS-T и интервала QTc

    у больных с черепно-мозговой травмой с внутрибрюшной гипертензией или без нее. Дж. Электрокардиол.

    2018

    ,51, 499–507.

    [CrossRef]

    7.

    Мозли, Б.Д.; Уиррелл, EC; Никелс, К.; Джонсон, Дж. Н.; Акерман, MJ; Бриттон, Дж. Электрокардиографические и оксиметрические изменения

    во время парциальных комплексных и генерализованных припадков. Эпилепсия Рез. 2011, 95, 237–245. [CrossRef] [PubMed]

    8.

    Садрния, С.; Юсефи, П.; Джалали, Л. Корреляция между судорогами у детей и удлиненным интервалом QT. АРЬЯ Атеросклера.

    2013

    ,9,

    7–10.

    9.

    Фон Эльм, Э.; Альтман, Д.Г.; Эггер, М.; Покок, SJ; Гётше, ПК; Ванденбрук, Дж. П. Усиление отчетности по обсервационным исследованиям в эпидемиологии

    (STROBE): Руководство по отчетности об обсервационных исследованиях. Междунар. Дж. Сур.

    2014

    ,12,

    1495–1499.[CrossRef]

    10.

    Карни, Н.; Тоттен, AM; О’Рейли, К.; Ульман, Дж. С.; Гаврилюк, GWJ; Белл, MJ; Браттон, С.Л.; Чеснут, Р.; Харрис, О.А.; Киссун,

    Сев.; и другие. Руководство по лечению тяжелой черепно-мозговой травмы, четвертое издание. Нейрохирургия

    2017

    ,80, 6–15. [CrossRef]

    11.

    Cortez, D.L.; Шлегель, Т. Т. При получении пространственного угла QRS-T из 12-канальной электрокардиограммы, какое преобразование больше

    Франк: регрессия или обратный доуэ? Дж. Электрокардиол. 2010, 42, 302–309. [CrossRef] [PubMed]

    12. Xue, J.Q. Измерение интервала QT. Что мы можем ожидать на самом деле? вычисл. Кардиол. 2006, 33, 385–388.

    13.

    Джон, Э.Р.; Причеп, Л.С.; Фридман, Дж.; Истон, П. Нейрометрия: компьютерная дифференциальная диагностика дисфункций головного мозга.

    Наука 1988, 239, 162–169. [CrossRef]

    14.

    Причеп Л.С.; Джон, ER; Гуджино, Л.Д.; Кокс, В .; Шабо, Р.Дж. Количественная ЭЭГ-оценка изменений уровня седации/гипноза во время операции под общей анестезией: I.Индекс состояния пациента (PSI) II. Электромагнитная томография с переменным разрешением

    (ВАРЕТА). Память и осознание при анестезии IV; Джордан, К., Воган, Д.Дж.А., Ньютон, Д.Е.Ф., ред.; Imperial

    College Press: Лондон, Великобритания, 2000; стр. 97–107.

    15.

    Пенсирикул, А.Д.; Беслоу, Лос-Анджелес; Кесслер, С.К.; Сачес, С.М.; Топджян, А.А.; Длугос, Д.Дж.; Абенд, Н.С. Массив спектров плотности для идентификации припадков

    у детей в критическом состоянии. Дж. Клин. Нейрофизиол.2013, 30, 371–375. [CrossRef]

    16.

    Hirsch, L.J.; Фонг, MWK; Лейтингер, М .; Ларош, С.М.; Беницкий, С .; Абенд, Н.С.; Ли, JW; Вустхофф, CJ; Хан, CD; Вестовер,

    МБ; и другие. Стандартизированная терминология ЭЭГ интенсивной терапии Американского общества клинической нейрофизиологии: версия 2021 года. Дж. Клин.

    Нейрофизиол. 2021, 38, 1–29. [CrossRef] [PubMed]

    17.

    Smith, S.J.M. ЭЭГ в диагностике, классификации и лечении пациентов с эпилепсией.Дж. Нейрол. Нейрохирург. Психиатрия

    2005

    ,

    76 (Прил. II), ii2–ii7. [CrossRef]

    18.

    Деричиоглу, Н.; Йетим, Э.; Бас, Д.Ф.; Билген, Н.; Чаглар, Г.; Арсава, Э.М.; Топкуоглу, Массачусетс. Использование неспециалистами количественных дисплеев ЭЭГ

    для выявления приступов в отделении нейрореанимации для взрослых. Эпилепсия Рез. 2015, 109, 48–56. [CrossRef]

    19.

    Канг, Дж. Х.; Шерилл, GC; Синха, С.Р.; Swisher, CB Испытание электрографического обнаружения припадков в режиме реального времени медсестрами отделения нейрореанимации с использованием

    панели количественных тенденций ЭЭГ. Нейрокрит. Уход 2019, 31, 312–320. [CrossRef]

    20.

    Эрнандес-Эрнандес, Массачусетс; Фернандекс-Торре, Дж. Л. Спектральная матрица цветовой плотности двусторонней биспектральной индексной системы: электроэнцефалографическая корреляция

    у коматозных пациентов с бессудорожным эпилептическим статусом. Изъятие 2016, 34, 18–25. [CrossRef]

    21.

    Schueke, S.U.; Бермео, AC; Алексопулос, А.В.; Берджесс, Р.К. Аноксия-ишемия: механизм прекращения припадков при иктальной

    асистолии.Эпилепсия 2010, 51, 170–173.

    22.

    Цзян Х.; Он, Б.; Го, X .; Ван, X .; Го, М .; Ван, З .; Сюэ, Т .; Ли, Х .; Сюй, Т .; Да.; и другие. Взаимодействие мозга и сердца, лежащее в основе

    традиционной тибетской буддийской медитации. Церебр. Кортекс 2020, 30, 439–450. [CrossRef]

    23.

    Патрон, Э.; Меннелла, Р.; Мессеротти Бенвенути, С.; Thayer, J.F. Лобная кора является сердечным тормозом: снижение дельта-колебаний связано с замедлением сердечного ритма. Нейроизображение 2019, 188, 403–410. [CrossRef]

    24.

    Доган, Э.А.; Доган, У .; Йылдыз, Г.У.; Акилли, Х .; Генк, Э .; Genc, ​​BO; Гок, Х. Оценка индексов реполяризации сердца при

    хорошо контролируемой парциальной эпилепсии: результаты ЭКГ в 12 отведениях. Эпилепсия Рез. 2010, 90, 157–163. [CrossRef]

    25. Хокер, С.; Прасад, А .; Рабинштейн, А.А. Поражение сердца при рефрактерном эпилептическом статусе. Эпилепсия 2013, 54, 518–522. [CrossRef]

    26.

    Чтение, М.И.; Андреянова, А.А.; Харрисон, Дж. К.; Гоултон, CS; Саммут, И.А.; Керр, Д.С. Электрографические и морфологические изменения сердца

    после эпилептического статуса: влияние клонидина. Изъятие 2014, 23, 55–61. [CrossRef] [PubMed]

    Frontiers | Электрокардиографические маркеры риска сердечной смерти: гендерные различия в общей популяции

    Введение

    Сердечно-сосудистые заболевания (ССЗ) остаются ведущей причиной смерти во всем мире как среди женщин, так и среди мужчин, несмотря на общее снижение смертности от ССЗ (Naghavi et al. , 2015; Маффей и др., 2019). Показатели смертности от сердечно-сосудистых заболеваний снизились на 22% с 2005 по 2015 год (Benjamin et al., 2018), но теперь они, похоже, снова растут среди женщин в США, вероятно, из-за эпидемии ожирения (Mosca et al., 2011). Несмотря на то, что первая рекомендация по профилактике сердечно-сосудистых заболеваний для женщин была опубликована Американской кардиологической ассоциацией в 1995 г. (Mosca et al., 1999), ошибочное представление о том, что женщины защищены от сердечно-сосудистых заболеваний, по-прежнему сильны (Sciomer et al., 2018). Было показано, что традиционные Фремингемские факторы риска сердечно-сосудистых заболеваний увеличивают риск сердечной смертности у обоих полов (Greenland et al., 2003), хотя влияние классических факторов риска сердечно-сосудистых заболеваний, вероятно, также различается у мужчин и женщин (Maffei et al., 2019). Кроме того, существует множество уникальных для женщин факторов риска, связанных с репродуктивной способностью и беременностью, и развитие ССЗ у женщин может коррелировать с некоторыми конкретными событиями, происходящими в их репродуктивном анамнезе (Maffei et al. , 2019).

    Дополнение традиционной оценки риска электрокардиографическими (ЭКГ) маркерами риска, полученными из стандартной электрокардиограммы в 12 отведениях, может помочь в выявлении субклинических изменений в структуре и функции сердца у ранее бессимптомных пациентов.Затем этих субъектов с повышенным риском сердечно-сосудистых заболеваний можно было бы направить на лечение по снижению риска (O’Malley and Redberg, 2012). В предыдущей литературе депрессия сегмента ST, инверсия зубца T, ЭКГ-признаки гипертрофии левого желудочка (ГЛЖ), включая деформацию и преждевременные сокращения желудочков, были связаны с 2–10-кратным риском развития ишемической болезни сердца (ИБС) (Chou et al. al., 2011) и комбинированные сердечно-сосудистые события (Jørgensen et al., 2014) среди бессимптомных субъектов. Кроме того, недавние исследования показали, что увеличение продолжительности комплекса QRS (Aro et al., 2011), определенные паттерны ранней реполяризации (Tikkanen et al., 2009; Junttila et al. , 2014) и фрагментированные комплексы QRS предсказывают сердечную смертность (Terho et al., 2014). Исследования, оценивающие скрининг риска сердечной смерти с использованием электрокардиограммы в покое, особенно с акцентом на гендерные различия в общей популяции, немногочисленны (Holkeri et al., 2020). В будущем необходимо преодолеть недостаточную осведомленность о высоком риске сердечно-сосудистых заболеваний среди определенных подгрупп женщин, а также разработать более совершенные инструменты оценки риска сердечно-сосудистой смертности в зависимости от пола.Цель настоящего исследования состояла в том, чтобы оценить прогностическую ценность ЭКГ-маркеров риска сердечной смерти, а также ВСС и смертности от всех причин в трех больших выборках генеральной совокупности и понять возможные гендерные различия в прогностической ценности этих маркеров.

    Материалы и методы

    Популяции пациентов

    Были проанализированы

    стандартные ЭКГ в 12 отведениях от 20 310 участников (49,9% женщин, средний возраст 44,8 ± 8,7 лет) исследования сердечно-сосудистых заболеваний Финской мобильной клиники ( N = 10 807), Mini-Finland Health. Опрос ( N = 5 143) и обследование состояния здоровья Health 2000 (90 245 N 90 246 = 4 360).Все три исследования представляют собой общие популяционные опросы лиц среднего возраста, включающие примерно одинаковое количество женщин и мужчин из разных географических районов Финляндии. Исследования проводились в разные эпохи Институтом социального страхования и Национальным институтом здравоохранения и социального обеспечения. Блок-схема на рисунке 1 представляет конечную исследуемую популяцию.

    Рисунок 1. Блок-схема групп пациентов.

    Обследование здоровья передвижных клиник Финляндии (1966–1972 гг.)

    Исследование по изучению ишемической болезни сердца, проведенное Финской мобильной клиникой по обследованию состояния здоровья, включает в общей сложности 10 957 человек в возрасте от 30 до 61 года.Исследование проводилось между 1966 и 1972 годами в 4 разных географических районах Финляндии. Детали исследуемой популяции были описаны ранее (Reunanen et al. , 1983). Испытуемым была проведена запись стандартной электрокардиограммы в 12 отведениях в покое, измерение артериального давления и индекса массы тела (ИМТ), а также заполнены анкеты, касающиеся их поведения в отношении здоровья, известных заболеваний и принимаемых лекарств. После исключения 53 пациентов с нечитаемой электрокардиограммой и пациентов с блокадой ножек пучка Гиса в настоящее исследование было включено 10 807 человек (47.8% женщин, средний возраст 44,0 ± 8,5 лет).

    Мини-обследование здоровья Финляндии (1978–1980 гг.)

    Мини-финское обследование состояния здоровья проводилось в период с 1978 по 1980 г., и первичное исследование включало 8000 человек в возрасте ≥ 30 лет, что на тот момент было репрезентативным для финского населения. Из этих испытуемых 7 217 приняли участие в таких же медицинских осмотрах и измерениях, как и в исследовании мобильной клиники, описанном выше. Подробные описания протокола исследования были опубликованы в другом месте (Knekt et al. , 2017). В текущем исследовании субъекты старше 61 года были исключены для стандартизации выборки исследования. После исключения 5143 субъекта (52,2% женщины, средний возраст 44,6 ± 9,2 года) остались в окончательной выборке исследуемой популяции.

    Исследование Health 2000 (2000–2001 гг.)

    Исследование Health 2000 Health Examination Survey проводилось в период с 2000 по 2001 год. Первичная исследуемая популяция включала репрезентативную выборку из 8 028 взрослых в возрасте от 30 до 80 лет. .6% женщин, средний возраст 51,5 ± 12,8 лет). Детали исследуемой популяции были описаны ранее (Heistaro, 2020). В текущем исследовании субъекты старше 61 года были исключены для стандартизации выборки исследования. После исключения 4360 субъектов (52,3% женщины, средний возраст 45,5 ± 8,4 года) остались в окончательной выборке исследуемой популяции.

    Электрокардиография

    Стандартные электрокардиограммы в 12 отведениях в состоянии покоя были записаны при скорости бумаги 50 мм/с и калибровке 10 мм/мВ на исходном уровне исследования. Продолжительность комплекса QRS и интервал QT измеряли в отведениях II или V5. Длительность QRS считалась удлиненной, если она составляла ≥ 110 мс. Коррекция частоты сердечных сокращений за интервал QT проводилась по формуле Базетта. Наличие ранней реполяризации ≥ 0,1 мВ с горизонтальным или нисходящим сегментом ST и фрагментированным комплексом QRS оценивали, как описано ранее (Tikkanen et al., 2009; Terho et al., 2014). Ранняя реполяризация классифицировалась как нижнелатеральная, если имелось ≥ 2 невнятных или зазубренных возвышений точки J ≥ 0.1 мВ в нижних (II, III, aVF) или боковых (I, aVL, V4–V6) отведениях. Сегмент ST классифицировали как горизонтальный или нисходящий, если он был ниже 0,1 мВ через 100 мс после окончания комплекса QRS. Фрагментированные комплексы QRS классифицировались по областям коронарных артерий как передние (V1–V3), нижние или латеральные, если в области было ≥ 2 фрагментированных комплексов QRS. Точно так же нижнелатеральные инверсии зубца T классифицировались по областям коронарной артерии как нижние или латеральные, если амплитуда зубца T была <-0,1 мВ в ≥ 2 смежных отведениях в той же области. Критерии Соколова-Лиона использовались для оценки электрокардиографической ГЛЖ, то есть, если сумма амплитуды зубца S в V1 и амплитуды зубца R в V5/V6 (в зависимости от того, что больше) составляла ≥35 мм, электрокардиограмма оценивалась как положительная для ГЛЖ. Под ГЛЖ с нарушениями реполяризации мы подразумеваем ЭКГ-признак ГЛЖ, наблюдаемый с нижней или боковой инверсией зубца T. Любая переменная аномалии ЭКГ указывала на наличие по крайней мере одного из следующих ЭКГ-маркеров риска: продолжительность комплекса QRS ≥ 110 мс, QTc ≥ 450 мс у мужчин или ≥ 470 мс у женщин, наличие ЭКГ-признаков ГЛЖ, инверсии зубца Т, нижнелатеральный ER или fQRS.В этом исследовании не оценивались распространенность и риски для конечных точек любых других отклонений ЭКГ. Субъекты с блокадой ножки пучка Гиса были исключены из конечной группы исследования.

    Последующие действия и конечные точки

    В рамках исследования сердечно-сосудистых заболеваний, проведенного Финской передвижной клиникой, базовые измерения проводились в период с 1966 по 1972 год. За участниками наблюдали в течение 30 ± 11 лет до конца 2007 года. В мини-финляндском исследовании базовые измерения проводились в 1978–1980 годах, а за участниками наблюдали в течение 24 лет.0 ± 10,6 лет от исходных обследований до конца 2011 г. Исходные измерения исследования Health 2000 проводились в 2000 и 2001 гг. Среднее время наблюдения составило 8,8 ± 1,1 года до конца января 2009 г. В настоящем анализе время наблюдения было ограничено 8 годами во всех анализах, чтобы прояснить роль электрокардиографии в оценке риска, поскольку профиль сердечно-сосудистого риска мог в конечном итоге измениться в течение более длительного периода наблюдения.

    Первичной конечной точкой исследования была сердечная смерть, а вторичными конечными точками были внезапная сердечная смерть и смерть от любой причины.Причины смерти были установлены с использованием общегосударственных регистров здоровья; Регистр причин смерти, который ведет Статистическое управление Финляндии. Качество и достоверность этих регистров хорошо известны (Rapola et al. , 1997). Смерть от сердечной причины была определена с использованием кода причины смерти Международной классификации болезней, представляющего коды I20–I25 в Международной классификации болезней 10. Комитет квалифицированных и опытных кардиологов, не знакомых с анализом ЭКГ, рассмотрел все случаи смерти от сердца.Они оценили каждый случай, используя свидетельства о смерти и больничные записи. Определение, используемое для ВСС, основано на определениях, представленных в Экспериментальном исследовании сердечной аритмии, и подробно описано ранее (Greene et al., 1989; Tikkanen et al., 2009). Кроме того, смерть классифицировали как ВСС, если событие произошло без свидетелей, но при этом не было доказательств другой причины смерти. Все три исследования были одобрены местными комитетами по этике и следовали рекомендациям Хельсинкской декларации.

    Статистический анализ

    Все непрерывные переменные представлены как среднее значение ± стандартное отклонение (SD), а категориальные переменные — как число случаев с распространенностью среди исследуемой популяции в скобках. При сравнении категориальных переменных между интересующими группами использовался критерий хи-квадрат Пирсона. Точно так же тест Стьюдента t использовался при сравнении непрерывных переменных. Модель пропорциональных рисков Кокса использовалась для расчета отношения рисков (HR) и их 95% доверительных интервалов (CI) в объединенных данных.В многопараметрическом анализе переменные были скорректированы по возрасту, курению, диабету, ИБС, ИМТ, холестерину, систолическому артериальному давлению, частоте сердечных сокращений и выборке населения. Статистическая значимость эффекта взаимодействия между полом и прогностическим значением каждой переменной ЭКГ была проверена с использованием регрессионного анализа Кокса. Кроме того, регрессия Кокса применялась отдельно для каждой когорты, а последующие результаты анализировались с помощью модели метаанализа случайных эффектов, чтобы получить объединенные отношения рисков и анализ гетерогенности (кокрановский Q).Для Cochranes Q считалось, что P <0,1 представляет собой статистически значимую гетерогенность между популяциями. Все статистические анализы проводились с использованием Статистического пакета для социальных исследований версии 26.0 (IBM SPSS Statistics) и R версии 3.6.3 (R Foundation for Statistical Computing, Вена, Австрия). Мы считали p -значение <0,05 статистически значимым.

    Результаты

    Стандартные маркеры ЭКГ в 12 отведениях были проанализированы у 20 310 субъектов (49.9% женщин, средний возраст 44,8 ± 8,7 лет). Характеристики исследуемой популяции представлены в таблице 1. В среднем женщины были немного старше на момент исходных измерений по сравнению с мужчинами, и у них также была более высокая частота сердечных сокращений и более длинный интервал QTc, чем у мужчин. У мужчин были более длинные комплексы QRS, чем у женщин. Среди мужчин было значительно больше курильщиков, чем среди женщин в каждой исследуемой популяции вместе взятых, и мужчины также имели в среднем более высокую распространенность сахарного диабета. Распространенность каждой конечной точки была значительно выше среди субъектов мужского пола по сравнению с субъектами женского пола. Приблизительно две пятых пациентов, перенесших сердечную смерть (40,6%, N = 317, p <0,001) или ВСС (40,0%, N = 120, p <0,001), имели ИБС. Доля ИБС была ожидаемо выше среди пострадавших мужчин: 44,7 против 33,2% у мужчин и женщин, (соответственно) среди лиц с сердечной смертью ( p < 0,001) и 43,8 против 28,4% среди пострадавших от ВСС ( p < 0,001).

    Таблица 1. Исходные характеристики каждой выборки населения.

    В течение периода наблюдения 7,7 ± 1,2 года произошло 296 сердечных смертей, из которых 13,9% пришлось на женщин ( N = 41, p < 0,001). Распространенность различных ЭКГ-маркеров представлена ​​в табл. 2. По крайней мере, одна ЭКГ-патология присутствовала у 61,0% женщин, пострадавших от сердечной смерти. Только распространенность fQRS была выше среди женщин, чем среди мужчин, хотя количество случаев было настолько низким, что не было обнаружено статистически значимых различий в распространенности нарушений ЭКГ между полами. ГЛЖ с нарушениями реполяризации и без них, удлинение интервала QTc > 470 мс и нижние или латеральные инверсии зубца Т связаны с относительным риском сердечной смерти среди женщин в одномерной модели, но не остаются статистически значимыми после корректировки с учетом возраста, курения, диабета, ИБС, ИМТ, холестерин, систолическое артериальное давление, частота сердечных сокращений и образец исследования (таблица 2). Только чрезвычайно удлиненное время QTc связано с более высоким риском сердечной смерти у женщин, чем у мужчин, но этот ЭКГ-маркер был обнаружен только у одной женщины.В метаанализе случайных эффектов ни одна из аномалий ЭКГ не была статистически значимой у женщин. Однако между полом и прогностическим значением ГЛЖ наблюдался статистически значимый эффект взаимодействия (табл. 3), который обеспечивал более сильное прогностическое значение сердечной смерти у женщин, чем у мужчин.

    Таблица 2. Гендерные различия в распространенности и риске сердечной смерти для каждого маркера риска ЭКГ с 8-летним периодом наблюдения.

    Таблица 3. Эффект взаимодействия между полом и прогностическим значением каждой переменной ЭКГ.

    Среди субъектов мужского пола, умерших от сердечных причин, по крайней мере одна аномалия на ЭКГ присутствовала в 72,5%. Распространенность каждой переменной ЭКГ, за исключением fQRS, была немного выше среди жертв сердечной смерти мужчин по сравнению с жертвами сердечной смерти женщинами. Среди мужчин удлиненная продолжительность комплекса QRS, ГЛЖ с изменениями напряжения, нижняя или латеральная инверсия зубца T и нижнелатеральная ER предсказывали возникновение сердечной смерти в многофакторной модели (таблица 2).В метаанализе случайных эффектов удлиненный комплекс QRS [HR: 3,0 (95% ДИ: 1,7–5,2, P <0,001), Cochrane Q -значение: 1,1 ( P = 0,582)] и нижний или латеральный T- волновая инверсия [HR: 3,8 (95% ДИ: 2,0–7,0, P <0,001), Cochrane Q -значение: 2,5 ( P = 0,293)] оставалась статистически значимой в многомерной регрессионной модели конкурирующих рисков и ассоциировалась с сердечная смерть, а также любые отклонения на ЭКГ [ОР: 1,6 (95% ДИ: 1,0–2,4, P = 0,035), Cochrane Q -значение: 3,0 ( P = 0,229)].

    Прогностическое значение показателей ЭКГ для ВСС и смертности от всех причин показано в табл. 4, 5. Инверсия зубца Т, экстремально удлиненный интервал QTc и ГЛЖ оставались статистически значимыми предикторами ВСС при многопараметрическом анализе как у женщин, так и у мужчин. У мужчин инверсия зубца T [HR: 3,2 (95% ДИ: 1,7–6,1, P = 0,001), значение Cochrane Q : 1,9 ( P = 0,386)] и ГЛЖ [HR: 1.6 (95% ДИ: 1,1–2,4, P = 0,025), Cochrane Q -значение: 0,158 ( P = 0,924)] оставались статистически значимыми факторами риска ВСС также в метаанализе со случайным эффектом, как и любые Аномалии ЭКГ [HR: 1,7 (95% ДИ: 1,1–2,7, P = 0,011), Cochrane Q -значение: 0,630 ( P = 0,730)] и удлиненная продолжительность комплекса QRS [HR: 3,4 (95% ДИ) : 1,8–6,4, P < 0,001), Cochrane Q -значение: 1,1 ( P = 0,573)]. Ни одна из переменных ЭКГ не была статистически значимой среди женщин в метаанализе со случайным эффектом, и не наблюдалось статистически значимого взаимодействия между полом и переменными ЭКГ для ВСС. ГЛЖ, увеличение продолжительности комплекса QRS и любые отклонения на ЭКГ связаны с умеренно высоким риском внезапной сердечной смерти у пациентов с предшествующей ИБС. ГЛЖ с аномалиями реполяризации и инверсией зубца Т связана со значительно более высоким риском среди жертв ВСС без предшествующей ИБС, но число случаев было существенно низким. Различия среди жертв ВСС с предшествующей ИБС и без нее представлены в таблице 6. Для смертности от всех причин наблюдались статистически значимые взаимодействия между полом и ГЛЖ, латеральным ER, общим и латеральным fQRS, а также любой аномалией ЭКГ, причем аномалии имели большее прогностическое значение. у женщин, чем у мужчин.

    Таблица 4. Гендерные различия в распространенности и риске внезапной сердечной смерти для каждого маркера риска ЭКГ с 8-летним периодом наблюдения.

    Таблица 5. Гендерные различия в распространенности и риске смертности от всех причин для каждого маркера риска ЭКГ с 8-летним периодом наблюдения.

    Таблица 6. Различия в распространенности и рисках внезапной сердечной смерти среди субъектов с предшествующей ишемической болезнью сердца и без нее.

    Обсуждение

    В текущем исследовании были изучены гендерные различия в распространенности и прогностической ценности различных маркеров ЭКГ в большой общей популяции среднего возраста, и было обнаружено много различий между мужчинами и женщинами. Распространенность всех конечных точек была значительно выше у мужчин, чем у женщин. Женщины чаще имели нормальную электрокардиограмму по сравнению с мужчинами. Электрокардиографическая ГЛЖ, по-видимому, имеет различное прогностическое значение у мужчин и женщин среднего возраста.

    Распространенность всех конечных точек в текущем исследовании была значительно выше среди мужчин, что соответствует предыдущим отчетам (Kannel et al., 1998; Albert et al., 2003; Haukilahti et al., 2019). Риск ИБС значительно увеличивается с возрастом у представителей обоих полов (Jousilahti et al. , 1999). Приблизительно 40% пациентов с сердечной смертью или ВСС имели ИБС, а относительно низкую долю ИБС можно в значительной степени объяснить средним возрастом исследуемой популяции. Доля ИБС была ожидаемо выше среди пациентов мужского пола с сердечной конечной точкой.Было показано, что как ИБС (Airaksinen et al., 2016), так и ВСС (Kannel et al., 1998) у женщин возникают примерно на 10 лет позже, чем у мужчин. Однако сообщалось, что распространенность ССЗ среди женщин с возрастом сравнялась с таковой среди мужчин (Maffei et al., 2019). Кроме того, было показано, что распространенность любых сосудистых заболеваний увеличивается с каждым десятилетием жизни, а каждое дополнительное десятилетие жизни примерно удваивает риск сосудистых заболеваний (Savji et al., 2013).

    Наличие каких-либо отклонений на ЭКГ значительно чаще обнаруживалось у мужчин, перенесших сердечную смерть, по сравнению с их коллегами-женщинами.Две пятых жертв смерти от сердечно-сосудистых заболеваний не имели предшествующих отклонений на ЭКГ, в то время как примерно у четверти жертв-мужчин электрокардиограмма была нормальной. Разница в доле нормальных электрокардиограмм сузилась у жертв ВСС, но половые различия все еще существовали.

    В настоящем исследовании было обнаружено, что ЭКГ-признаки ГЛЖ более распространены среди мужчин, перенесших сердечную смерть, однако общее число субъектов с ЭКГ-признаками ГЛЖ было низким у обоих полов, что приводило к отсутствию статистической мощности в многомерной модели. .Однако в анализе взаимодействия полов прогностическое значение ГЛЖ для сердечной смерти и смертности от всех причин было выше у женщин, чем у мужчин. Риск сердечно-сосудистых событий среди бессимптомных субъектов в 1,6 раза выше у пациентов с ГЛЖ и несколько выше у женщин, чем у мужчин (Chou et al., 2011). Ранее ГЛЖ также ассоциировалась с риском смертности от сердечно-сосудистых заболеваний (Prineas et al., 2001). В исследовании Desai et al. (2012), риск сердечно-сосудистой смертности был более чем в восемь раз выше у женщин без клинических проявлений ССЗ, но с наличием ЭКГ-признака ГЛЖ, определенного по критериям Sokolow-Lyon, и почти в пять раз у мужчин. Кроме того, риск неблагоприятных исходов оказался выше в каждой подгруппе и среди обоих полов, если ГЛЖ сосуществовала с нарушениями реполяризации. Ранее в большой когорте населения среднего возраста ЭКГ-признаки ГЛЖ, наблюдаемые с характером деформации, были связаны с более чем шестикратным риском развития ИБС у белых мужчин и более чем двукратным риском у чернокожих женщин (Machado et al., 2006). В текущем исследовании выборка генеральной совокупности была даже больше, чем в этих двух исследованиях с похожими выводами.В настоящем исследовании ГЛЖ с нижнелатеральной инверсией зубца T ассоциировалась с повышенным относительным риском сердечной смерти у мужчин, однако число случаев было ограниченным. Ранее инверсии зубца Т и изменения сегмента ST при ЭХГЛЖ ассоциировались с более тяжелой ГЛЖ и повышенным риском неблагоприятных исходов (Hancock et al., 2009; Rautaharju et al., 2009; Bang et al., 2014).

    Удлиненная длительность комплекса QRS является хорошо известным маркером неблагоприятного прогноза у пациентов с сердечными заболеваниями (Kashani and Barold, 2005; Schinkel et al. , 2009), но и среди населения в целом (Aro et al., 2011). Однако предыдущая литература о половых различиях в прогностической ценности удлинения комплекса QRS скудна. В текущем исследовании удлиненная продолжительность QRS была более распространена среди мужчин, перенесших сердечную смерть, и это было связано с более высоким относительным риском сердечной смерти у мужчин, чем у женщин. Другими известными факторами риска сердечно-сосудистых событий являются изменения сегмента ST и зубца T (Chou et al., 2011). В настоящем исследовании мы не оценивали только изменения сегмента ST.Инверсия зубца T несколько чаще встречалась у женщин, чем у мужчин, перенесших сердечную смерть, однако они оставались статистически значимыми в многомерной модели для этой конечной точки только среди мужчин. Ранее аномалии зубца T были связаны с 1,6-2,1-кратным риском ИБС в общей популяции (Machado et al., 2006; Chou et al., 2011), а нижнелатеральная инверсия зубца T также с повышенным риском сердечной смерти и SCD (Аро и др. , 2012; Лаукканен и др., 2014). Однако информация о гендерных различиях в прогностической ценности инверсии зубца T скудна.В текущем исследовании инверсия зубца Т и ГЛЖ оставались значимыми предикторами ВСС в многопараметрическом анализе также у женщин. Никакого гендерного взаимодействия не наблюдалось ни в одной из переменных как предикторов ВСС. Эти данные показывают, что ЭКГ может быть даже лучшим независимым предиктором более специфических видов смерти, таких как ВСС, у женщин. Сердечная смерть может быть вызвана многими различными механизмами, что может объяснить, почему стандартная ЭКГ плохо предсказывает ее, особенно у женщин.

    Мы объединили данные из трех разных популяционных выборок, поскольку частота событий в отдельных выборках относительно низка у женщин.Это очевидное ограничение исследования. Исследуемые популяции представляют население Финляндии в целом из разных десятилетий, и методы лечения сердечных заболеваний резко развились в течение периода наблюдения. По этой причине все результаты не могут быть полностью перенесены на текущее десятилетие, даже если четверть населения была изучена в двадцать первом веке. Также возможно, что поведение в отношении здоровья значительно изменилось за десятилетия. Однако популяции были достаточно однородны с точки зрения сердечно-сосудистых факторов риска.Отсутствие других национальностей также можно рассматривать как ограничение нашего исследования. Что касается переменных ЭКГ, определенных в этом исследовании, использовались стандартные пределы QTc для мужчин и женщин (Rautaharju et al., 2009), но не существует общепринятых гендерно-зависимых пределов длительности QRS, даже если есть небольшая разница в QRS. продолжительность между мужчинами и женщинами. Таким образом, QRS > 110 мс использовался в качестве точки отсечки в исследовании, а выбранная точка отсечки в исследовании и выбранная точка отсечки были основаны на одном крупном ретроспективном регистровом исследовании (Desai et al., 2006). Кроме того, ГЛЖ могла быть более определенно диагностирована с помощью эхокардиографии, которая не была доступна в начале сбора этих популяций. Однако недавно предполагалось, что ЭКГ ГЛЖ, по крайней мере, частично отличается от эхокардиографической ГЛЖ (Aro and Chugh, 2016), а также является независимым прогностическим фактором сердечно-сосудистой смертности и заболеваемости с таким же уровнем, что и ГЛЖ, диагностированная с помощью магнитно-резонансной томографии (Bacharova et al. , 2015). Насколько нам известно, это крупнейшее исследование, которое было проведено для определения распространенности и прогностической значимости множественных вариантов ЭКГ для сердечной смертности, ВСС и смертности от всех причин среди населения среднего возраста.Тем не менее, частота событий при ВСС, особенно среди женщин, остается низкой из-за характера ВСС, который вызывает проблемы с получением достаточной статистической мощности при проведении гендерно-стратифицированного анализа.

    В заключение мы изучили влияние пола на распространенность и прогностическое значение различных маркеров ЭКГ в большой общей популяции среднего возраста. Все конечные точки смертности чаще встречались среди субъектов мужского пола. Распространенность всех переменных ЭКГ, кроме fQRS, была выше среди мужчин по сравнению с женщинами.Основываясь на этом исследовании, электрокардиографическая ГЛЖ имеет несколько различную прогностическую ценность у мужчин и женщин среднего возраста с более выраженной прогностической ценностью сердечной смерти у женщин. Точно так же инверсия зубца T, увеличенная продолжительность комплекса QRS и нижнелатеральный ER были связаны с повышенным риском сердечной смерти только у мужчин.

    Заявление о доступности данных

    В этом исследовании были проанализированы общедоступные наборы данных. Эти данные можно найти здесь: https://thl.fi/.

    Заявление об этике

    Исследования с участием людей были рассмотрены и одобрены Комитетом по этике Больничного округа Северной Остроботнии.Письменное информированное согласие на участие в этом исследовании не требовалось в соответствии с национальным законодательством и институциональными требованиями.

    Вклад авторов

    HH и MH: концептуализация. AE, AH, MH, PK, HR, MJ, TK, JT, AA и OA: обработка данных. МЗ и ТК: исследование, методология и визуализация. HH и MJ: администрирование проекта и надзор. ТК: программное обеспечение. МХ: написание — первоначальный вариант. TK, HH, MJ, AE, AH, PK, HR, JT, AA и OA: написание — проверка и редактирование. Все авторы внесли свой вклад в статью и одобрили представленную версию.

    Конфликт интересов

    Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

    Благодарности

    Мы благодарим Фонд Юхо Вайнио, Мемориальный фонд Мод Куистила, Финский медицинский фонд, Финский фонд сердечно-сосудистых исследований, Фонд Пауло, Фонд Аарне Коскело и Фонд Пяйвикки и Сакари Сольберг.

    Сокращения

    ИМТ, индекс массы тела; ИБС, ишемическая болезнь сердца; ДИ, доверительный интервал; ССЗ, сердечно-сосудистые заболевания; ЭКГ, электрокардиография; ER, ранняя реполяризация; fQRS, фрагментированный комплекс QRS; ЧСС, коэффициент опасности; ГЛЖ, гипертрофия левого желудочка; ВСС, внезапная сердечная смерть; SD, стандартное отклонение.

    Каталожные номера

    Airaksinen, J., Aalto-Setälä, K., Hartikainen, J., Huikuri, H. , Laine, M., Lommi, J., et al. (2016). Kardiogia: Sepelvaltimotaudin Vaaratekijät ja Ateroskleroosi , 3-е изд.Хельсинки: Дуодецим.

    Академия Google

    Albert, C.M., Chae, C.U., Grodstein, F., Rose, L.M., Rexrode, K.M., Ruskin, J.N., et al. (2003). Проспективное исследование внезапной сердечной смерти среди женщин в США. Тираж 107, 2096–2101. doi: 10.1161/01.CIR.0000065223.21530.11

    Полнотекстовая перекрестная ссылка | Академия Google

    Аро, А. Л., Анттонен, О., Тикканен, Дж. Т., Юнттила, М. Дж., Керола, Т., Риссанен, Х. А., и соавт. (2011). Задержка внутрижелудочкового проведения на стандартной электрокардиограмме в 12 отведениях как предиктор смертности в общей популяции. Обр. Аритмия Электрофизиол. 4, 704–710. doi: 10.1161/CIRCEP.111.963561

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Аро, А. Л., Анттонен, О., Тикканен, Дж. Т., Юнттила, М. Дж., Керола, Т., Риссанен, Х. А., и соавт. (2012). Распространенность и прогностическое значение инверсий зубца Т в правых прекардиальных отведениях электрокардиограммы в 12 отведениях у лиц среднего возраста. Тираж 125, 2572–2577. doi: 10.1161/РАСПИСАНИЕAHA.112.098681

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Аро, А.Л. и Чу С.С. (2016). Клинический диагноз электрической и анатомической гипертрофии левого желудочка. Обр. Аритмия Электрофизиол. 9:e003629. doi: 10.1161/CIRCEP.115.003629

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Бачарова Л., Чен Х., Эстес Э. Х., Матеасик А., Блюмке Д. А., Лима Дж. А. и соавт. (2015). Детерминанты расхождений в выявлении и сравнении прогностической значимости гипертрофии левого желудочка по данным электрокардиограммы и магнитно-резонансной томографии сердца. утра. Дж. Кардиол. 115, 515–522. doi: 10.1016/j.amjcard.2014.11.037

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Банг, К. Н., Деверо, Р. Б., и Окин, П. М. (2014). Регресс электрокардиографической гипертрофии или деформации левого желудочка связан с более низкой частотой сердечно-сосудистых заболеваний и смертности у пациентов с гипертонической болезнью независимо от снижения артериального давления – обзор A LIFE. Ж. Электрокардиол. 47, 630–635. дои: 10.1016/ж.жэлектрокарта.2014.07.003

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Бенджамин, Э.Дж., Вирани, С.С., Каллауэй, К.В., Чемберлен, А.М., Чанг, А.Р., Ченг, С., и соавт. (2018). Статистика сердечных заболеваний и инсультов — обновление 2018 г.: отчет Американской кардиологической ассоциации. Тираж 137, E67–E492. doi: 10.1161/CIR.0000000000000558

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Чоу Р., Арора Б., Дана Т., Фу, Р., Уокер, М., и Хамфри, Л. (2011). Скрининг бессимптомных взрослых с помощью электрокардиографии в покое или при физической нагрузке: обзор данных для Целевой группы профилактических служб США. Энн. Стажер Мед. 155, 375–385. дои: 10.7326/0003-4819-155-6-201109200-00006

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Десаи, А.Д., Яв, Т.С., Ямадзаки, Т., Кайха, А., Чун, С., и Фролихер, В.Ф. (2006). Прогностическое значение количественной продолжительности комплекса QRS. утра. Дж. Мед. 119, 600–606. doi: 10.1016/j.amjmed.2005.08.028

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Десаи, К.С., Нинг, Х., и Ллойд-Джонс, Д.М. (2012). Конкурирующие сердечно-сосудистые исходы, связанные с электрокардиографической гипертрофией левого желудочка: исследование риска атеросклероза в сообществах. Сердце 98, 330–334. doi: 10.1136/heartjnl-2011-300819

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Грин, Х.L., Richardson, D.W., Barker, A.H., Roden, D.M., Capone, R.J., Echt, D.S., et al. (1989). Классификация смертей после инфаркта миокарда как аритмическая или неаритмическая (The Cardiac Arrhythmia Pilot Study). утра. Дж. Кардиол. 63, 1–6. дои: 10.1016/0002-9149(89)91065-5

    Полнотекстовая перекрестная ссылка | Академия Google

    Greenland, P., Knoll, M.D., Stamler, J., Neaton, J.D., Dyer, A.R., Garside, D.B., et al. (2003). Основные факторы риска как предвестники фатальных и нефатальных событий ишемической болезни сердца. Дж. Ам. Мед. доц. 290, 891–897. дои: 10.1001/jama.290.7.891

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Хэнкок, Э. У., Дил, Б. Дж., Мирвис, Д. М., Окин, П., Клигфилд, П., и Геттес, Л. С. (2009). Рекомендации AHA/ACCF/HRS по стандартизации и интерпретации электрокардиограммы. Часть V: изменения электрокардиограммы, связанные с гипертрофией камеры сердца, научное заключение комитета по электрокардиографии и аритмиям Американской кардиологической ассоциации, совета по клинической кардиологии; Фонд Американского колледжа кардиологов; и общество сердечного ритма. Дж. Ам. Сб. Кардиол. 53, 992–1002. doi: 10.1016/j.jacc.2008.12.015

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Haukilahti, M.A.E., Holmström, L., Vähätalo, J., Kenttä, T., Tikkanen, J., Pakanen, L., et al. (2019). Внезапная сердечная смерть у женщин. Тираж 139, 1012–1021. doi: 10.1161/РАСПИСАНИЕAHA.118.037702

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Холкери А., Эранти А., Хаукилахти М.А.Е., Керола Т., Кентта Т.В., Тикканен Дж.Т. и соавт. (2020). Влияние возраста и пола на долгосрочный прогноз, связанный с ранней реполяризацией в общей популяции. Сердечный ритм 17, 621–628. doi: 10.1016/j.hrthm.2019.10.026

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Йоргенсен, П.Г., Дженсен, Дж.С., Маротт, Дж.Л., Дженсен, Г.Б., Эпплъярд, М., и Могельванг, Р. (2014). Электрокардиографические изменения улучшают прогнозирование риска у бессимптомных лиц в возрасте 65 лет и старше без сердечно-сосудистых заболеваний. Дж. Ам. Сб. Кардиол. 64, 898–906. doi: 10.1016/j.jacc.2014.05.050

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Йоусилахти, П., Вартиайнен, Э., Туомилехто, Дж., и Пуска, П. (1999). Пол, возраст, сердечно-сосудистые факторы риска и ишемическая болезнь сердца: проспективное последующее исследование 14 786 мужчин и женщин среднего возраста в Финляндии. Тираж 99, 1165–1172. doi: 10.1161/01.CIR.99.9.1165

    Полнотекстовая перекрестная ссылка | Академия Google

    Хунтила, М.J., Tikkanen, J.T., Kenttä, T., Anttonen, O., Aro, A.L., Porthan, K., et al. (2014). Ранняя реполяризация как предиктор аритмических и неаритмических сердечных событий у лиц среднего возраста. Сердечный ритм 11, 1701–1706. doi: 10.1016/j.hrthm.2014.05.024

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Кнект П., Риссанен Х., Ярвинен Р. и Хелиоваара М. (2017). Профиль когорты: обследования здоровья финской мобильной клиники FMC, FMCF и MFS. Междунар.Дж. Эпидемиол. 46, 1760i–1761i. doi: 10.1093/ije/dyx092

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Лаукканен Дж. А., Ди Ангелантонио Э., Хан Х., Курл С., Ронкайнен К. и Раутахарью П. (2014). Инверсия зубца T, продолжительность QRS и угол QRS/T как электрокардиографические предикторы риска внезапной сердечной смерти. утра. Дж. Кардиол. 113, 1178–1183. doi: 10.1016/j.amjcard.2013.12.026

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Мачадо, Д.Б., Кроу, Р.С., Боланд, Л.Л., Ханнан, П.Дж., Тейлор, Х.А., и Фолсом, А.Р. (2006). Электрокардиографические данные и случаи ишемической болезни сердца среди участников исследования риска атеросклероза в сообществах (ARIC). утра. Дж. Кардиол. 97, 1176–1181. doi: 10.1016/j.amjcard.2005.11.036

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Маффеи, С., Гвидуччи, Л., Кугузи, Л., Кадедду, К. , Дейдда, М., Галлина, С., и др. (2019). Женские предикторы риска сердечно-сосудистых заболеваний – новые парадигмы. Междунар. Дж. Кардиол. 286, 190–197. doi: 10.1016/j.ijcard.2019.02.005

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Mosca, L., Benjamin, E.J., Berra, K., Bezanson, J.L., Dolor, R.J., Lloyd-Jones, D.M., et al. (2011). Основанные на эффективности рекомендации по профилактике сердечно-сосудистых заболеваний у женщин, обновление 2011 г.: руководство Американской кардиологической ассоциации. Тираж 123, 1243–1262. doi: 10.1161/CIR.0b013e31820faaf8

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Моска, Л., Grundy, S.M., Judelson, D., King, K., Limacher, M., Oparil, S., et al. (1999). Руководство по профилактической кардиологии для женщин. Тираж 99, 2480–2484. doi: 10.1161/01.CIR.99.18.2480

    Полнотекстовая перекрестная ссылка | Академия Google

    Нагави, М. , Ван, Х., Лозано, Р., Дэвис, А., Лян, X., Чжоу, М., и др. (2015). Глобальная, региональная и национальная возрастно-половая смертность от всех причин и причинно-специфическая смертность по 240 причинам смерти, 1990–2013 гг.: систематический анализ для исследования глобального бремени болезней, 2013 г. Ланцет 385, 117–171. doi: 10.1016/S0140-6736(14)61682-2

    Полнотекстовая перекрестная ссылка | Академия Google

    О’Мэлли, П. Г., и Редберг, Р. Ф. (2012). Уточнение риска, реклассификация и пороги лечения при первичной профилактике сердечно-сосудистых заболеваний. Арх. Стажер Мед. 170, 1602–1603. doi: 10.1001/archinternmed.2010.327

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Принеас, Р. Дж., Раутахарью, П. М., Грандитс, Г.и Кроу, Р. (2001). Независимый риск сердечно-сосудистых заболеваний, прогнозируемый с помощью модифицированных непрерывных электрокардиографических критериев для 6-летней заболеваемости и регрессии гипертрофии левого желудочка среди клинически здоровых мужчин: 16-летнее наблюдение за исследованием вмешательства с множественными факторами риска. Ж. Электрокардиол. 34, 91–101. doi: 10.1054/jelc.2001.23360

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Рапола, Дж. М., Виртамо, Дж., Корхонен, П., Haapakoski, J., Hartman, A.M., Edwards, B.K., et al. (1997). Валидность диагнозов крупных коронарных заболеваний в национальных реестрах больничных диагнозов и смертей в Финляндии. евро. Дж. Эпидемиол. 13, 133–138. дои: 10.1023/A:1007380408729

    Полнотекстовая перекрестная ссылка | Академия Google

    Раутахарью, П.М., Суравиц, Б., и Геттес, Л.С. (2009). Рекомендации AHA/ACCF/HRS по стандартизации и интерпретации электрокардиограммы. Часть IV: сегмент ST, зубцы T и U и интервал QT – научное заявление Американской кардиологической ассоциации по электрокардиографии и аритмиям. Дж. Ам. Сб. Кардиол. 53, 982–991. doi: 10.1016/j.jacc.2008.12.014

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Реунанен, А., Аромаа, А., Пюёряля, К. , Пунсар, С., Маатела, Дж. и Кнект, П. (1983). Исследование ишемической болезни сердца учреждения социального страхования. Исходные данные и 5-летний опыт смертности. Акта Мед. Сканд. Доп. 673, 1–120.

    Академия Google

    Савджи, Н., Рокман, С.Б., Сколник, А.Х., Guo, Y., Adelman, M.A., Riles, T., et al. (2013). Связь между пожилым возрастом и сосудистыми заболеваниями на разных артериальных территориях: база данных населения, насчитывающая более 3,6 миллионов человек. Дж. Ам. Сб. Кардиол. 61, 1736–1743 гг. doi: 10.1016/j.jacc.2013.01.054

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Шинкель, А.Ф.Л., Элхенди, А., ван Домбург, Р.Т., Биаджини, Э., Риццелло, В., Велтман, С.Е., и соавт. (2009). Прогностическое значение продолжительности QRS у пациентов с подозрением на ишемическую болезнь сердца, направленных на неинвазивную оценку ишемии миокарда. утра. Дж. Кардиол. 104, 1490–1493. doi: 10.1016/j.amjcard. 2009.07.012

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Скиомер, С., Москуччи, Ф., Дессалви, К.С., Дейдда, М., и Меркуро, Г. (2018). Гендерные различия в кардиологии: пришло ли время для новых рекомендаций? Дж. Кардиовасц. Мед. (Хагерстаун) 19, 685–688. doi: 10.2459/JCM.0000000000000719

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Терхо, Х.К., Tikkanen, J.T., Junttila, J.M., Anttonen, O., Kenttä, T.V., Aro, A.L., et al. (2014). Распространенность и прогностическое значение фрагментированного комплекса QRS у лиц среднего возраста с клиническими или электрокардиографическими признаками заболевания сердца и без них. утра. Дж. Кардиол. 114, 141–147. doi: 10.1016/j.amjcard.2014.03.066

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Тикканен Дж. Т., Анттонен О., Юнттила М. Дж., Аро А. Л., Керола Т., Риссанен Х.А. и др. (2009). Отдаленный результат, связанный с ранней реполяризацией на электрокардиографии. Н. англ. Дж. Мед. 361, 2529–2537. дои: 10.1056/NEJMoa0
    9

    Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

    Simplifier – Бумага для электрографии

    Simplifier – Бумага для электрографии Электрографическая бумага

       Во время моих экспериментов с получением бумаги, чувствительной к свету, я заметил, что обработанная мной бумага также чувствительна к электричеству; два зонда, прикрепленных к батарее, окрасили бы бумагу в синий цвет, если бы их поместили в непосредственной близости друг от друга, пока бумага была еще влажной.Я нашел это интересным и решил, что это заслуживает дальнейшего изучения; в частности, я хотел разработать сенсибилизирующий раствор, устойчивый к свету и воздуху, и найти тип бумаги, которая легко насыщалась бы, оставаясь при этом достаточно прочной, чтобы на ней можно было писать.

       Моим первым направлением действий было создание сенсибилизирующего раствора, так как я считал, что это будет самая сложная проблема для решения, и я обнаружил, что кофейные фильтры на данный момент подходят в качестве тестовой бумаги. Так как этот раствор должен был обладать высокой проводимостью и не высыхать, я решил использовать в его основе хлорид кальция, растворяющуюся соль; в нормальных условиях он поглощает достаточно влаги из воздуха, чтобы раствориться, и, таким образом, обеспечивает стабильный уровень проводимости внутри насыщенного листа бумаги. Раствор также должен содержать феррицианид калия и источник железа; однако, поскольку мне не удалось найти каких-либо обычных соединений железа, устойчивых как к свету, так и к воздуху, я решил вместо этого использовать расходуемый железный стилус.При положительном заряде железо растворяется в насыщенной бумаге, где вступает в реакцию с ионами феррицианида с образованием берлинской лазури. После значительной оптимизации этого сенсибилизирующего раствора я в конце концов остановился на приведенной ниже формуле:

    .
    • 75 частей дистиллированной воды
    • 24 части хлорида кальция
    •  1 часть  Феррицианид калия

       Следующим шагом был поиск оптимальной бумаги для использования с этим раствором; бумага должна была быть тонкой и хорошо впитывающей, но при этом достаточно прочной для продолжительного письма. Фильтровальная бумага подходила в первых двух отношениях, но легко повреждалась трением иглы из-за ее шероховатой поверхности. В конце концов я обнаружил, что газетная бумага обладает необходимыми качествами; он легко впитывает воду, сохраняет значительную прочность во влажном состоянии и обеспечивает гладкую поверхность для письма, демонстрирующую удивительную износостойкость. Если кусок газетной бумаги замочить в лотке с вышеуказанным раствором, а затем положить на латунную подложку, на нем можно будет написать синим пигментом, используя заостренный железный стержень и источник электричества.Постоянный ток дает сплошную синюю линию, а переменный ток дает пунктирную линию, если стилус перемещается достаточно быстро. Затем бумагу можно промыть и проявить так же, как цианотипию. Эти результаты можно увидеть в верхней части страницы.

       Хотя этот документ может показаться просто интересной демонстрацией, на самом деле он очень практичен. Как показано выше, он способен быстро реагировать на изменения тока; если бы перо было приспособлено для автоматического перемещения, его можно было бы легко использовать для получения изображений, передаваемых по проводам. Я намерен исследовать это очень подробно в будущем, так как считаю, что это имеет решающее значение для упрощения технологии. В конце концов, что такое веб-страница, как не изображение, отправленное по сети? Однако этот тип работы будет иметь место позже; пока я еще не закончил исследование берлинской лазури.


    Индекс

    Простая формула для прогнозирования эхокардиографической диастолической дисфункции – электрокардиографический диастолический индекс.

    Abstract

    Диастолическая дисфункция (ДД) при трансторакальной эхокардиографии (ТТЭ), которая плохо изучена из-за ограниченного лечения, часто встречается в повседневной клинической практике кардиологов.Показатели электрокардиографии (ЭКГ) для прогнозирования эхокардиографической ДД еще не выяснены. Мы стремимся показать электрокардиографический диастолический индекс (EDI) для прогнозирования TTE DD с высокой чувствительностью и специфичностью. В этом ретроспективном исследовании мы проверили прогностическое значение DD EDI [амплитуда aVL R ×  (амплитуда V1S +  амплитуда V5R)/амплитуда D1 P] на 204 последовательных взрослых пациентах без известного заболевания коронарной артерии. Пациенты были разделены на терцили в соответствии с их EDI, начиная с самого низкого.Мощность EDI также сравнивалась с составляющими его формулы с помощью анализа рабочей кривой приемника (ROC). После поправки на смешанные исходные переменные, EDI в терциле 3 был связан с 24,2-кратным коэффициентом риска DD (отношение шансов 25,2, 95% доверительный интервал [ДИ] 11,2–51,1, p< 0,001). Корреляционный анализ Спирмена выявил умеренную корреляцию между E/e' и EDI. ROC-анализ показал, что оптимальное пороговое значение EDI для прогнозирования DD составляет 8,53 мВ с чувствительностью 70% и специфичностью 70%...Continue Reading

    Ссылки

    1 сентября 1989 г. · Журнал Американского общества эхокардиографии : Официальное издание Американского общества эхокардиографии · Н.Б. 2 августа 2003 г. · Lancet · Джеймс А. де Лемос · Марк Х. Дразнер

    13 октября 2007 г. · The Canadian Journal of Cardiology · Хишам Докайниш

    1 февраля 1949 г. · American Heart Journal · M SOKOLOW, TP LYON

    4 февраля 2009 г. · Журнал Американского общества эхокардиографии: Официальное издание Американского общества эхокардиографии. · Шериф Ф. Нагуех, Артуро Евангелиста

    , 27 января 2012 г. · Тираж.Сердечная недостаточность·Mark W VogelHorng H Chen

    23 апреля 2014 г.·Анналы неинвазивной электрокардиологии: официальный журнал Международного общества холтеровского мониторирования и неинвазивной электрокардиологии, Inc·Joseph M KreppPeter M Okin

    26 апреля 2014 г.·Исследования кровообращения· Jason AndradeStanley Nattel

    15 мая 2015 г.·Europace: Европейская кардиостимуляция, аритмии и электрофизиология сердца: Журнал рабочих групп Европейского общества кардиологов по кардиостимуляции, аритмиям и электрофизиологии клеток сердца·Jin-Kyu ParkHui-Nam Pak

    15 июля 2015 г. · Заболевание коронарной артерии · Zülküf KarahanÖnder Öztürk

    9 сентября 2015 г. · The American Journal of Cardiology · Roy HuurmanArend FL Schinkel

    3 апреля 2016 г. · Журнал Американского общественного общества эхокардиографии: Официальный журнал эхокардиографии Американское общество эхокардиографии · Sherif F NaguehAlan D Wagoner

    1 марта 2018 г. · Journal of Atrial Fibrillation · Брайс Александр Адриан Баранчук

    23 сентября 2018 г. · Журнал Американского общества эхокардиографии : Официальное издание Американского общества эхокардиографии · Laura SanchisMarta Sitges

    2 ноября 2018 г. · Ультразвук сердечно-сосудистой системы · Jonas Jarasunas Sigita Aidietiene

    8 марта 2000 г. · Cardiorenal Medicine Tatsunori ToidaShouichi Fujimoto

    28 июня 2019 г. · Heart Asia · Eugene Sj TanToon Wei Lim


    IBM Electrographic: Good vs.Зло



    Версия с механическим карандашом чертовски гладкая! Возможно, он никогда не будет таким же острым, как деревянный карандаш, но он будет продолжать читать страницу за страницей, не требуя ничего, кроме поворота кончика.


    Что произойдет, если вы столкнетесь с электрографическим карандашом IBM против механического карандаша, наполненного грифелем IBM? У Гарри и Сами-Знаете-Кого эпическая дуэль, и палочки сходят с ума, потому что у них одна и та же сердцевина из пера феникса… Очевидно, у Волан-де-Морта есть механический карандаш, потому что он злой, но я хотел знать, как механические стержни будут сочетаться с оригиналом. деревянный карандаш.Я схватил свой IBM, Кубок Огня и направился на кладбище для разборки карандашей.


    Что ж, хватит беспочвенных ботаников о Гарри Поттере. Для непосвященных карандаш IBM Electrographic — это винтажный карандаш, который, по мнению некоторых, может соперничать с карандашом Blackwing. Во всяком случае, IBM так же редки, как BW, но они стоят дешевле, когда вы их найдете. Все, что потребовалось, это время и давление… и деньги и ebay… прежде чем мне повезло с хорошей сделкой на электрографический шедевр IBM.Если вы не заинтересованы в игре на ebay, карандаши CW в настоящее время продают их по 10 долларов за штуку, и стоит побаловать себя, если у вас есть средства и вы хотите крутой винтажный карандаш.
    Я провел еще немного исследований по IBM Electrographic и нашел удивительно подробный (и немецкий) отчет о них. По сути, в 1939 году IBM разработала машину, которая могла распознавать специальные карандашные отметки, а также специальный карандаш, который хорошо работал с их системой. Для работы с сенсорной машиной IBM сформулировала собственную волшебную формулу карандаша:

    Эта система была предшественником современных тестов Scantron, которым вы, вероятно, подвергались в школе.В наши дни вы можете использовать любой старый карандаш №2 в стандартизированных тестах, но старые электрографические карандаши или карандаши с «чувствительной меткой» по-прежнему пользуются спросом, потому что они оставляют действительно красивый темный след. Немецкие тестировщики сравнили IBM с обычным карандашом 4B, и мне это кажется правильным. По мере того, как IBM рвалась в будущее, они также продавали электрографический грифель для механических карандашей.



    Итак, каково это — тестировать IBM Electrographic? Я начну с классического деревянного карандаша.Во-первых, вы можете почувствовать, насколько он массивен — он круглый и в моей руке ощущается немного больше, чем обычный шестигранный карандаш. Должен признаться, я большой поклонник круглых карандашей для всего, кроме их фотографирования. .. Кажется, они возмущаются, когда логотипы выставлены на камеру, и всегда укатываются. Окраска выглядит красивой и глянцевой, но не скользит в моей лапе, даже когда я немного липкий. Древесина настолько хороша, насколько это возможно, и имеет тот чудесный винтажный карандашный запах старого кедра, смешанный со старым ящиком стола.В моей руке он пишет темнее и мягче, чем Palomino Blackwing Pearl, что является впечатляющим достижением. Как и все гладкие темные карандаши, грифель довольно быстро изнашивается. Я написал тестовый абзац в IBM и Palomino Pearl, и наконечник Pearl продержался чуть лучше. Мне казалось, что я немного сильнее нажимаю на жемчужину, чтобы сохранить тот же уровень темноты.
    Переходим к выводам IBM Pencil. Первое, что нужно отметить, это то, что они устаревшего размера, размером 0,046 дюйма или 1.168 мм. Свинец поставляется в коробках по 72 штуки, и вы можете получить коробку по цене пары деревянных ящиков IBM. Вы не сможете найти карандаш для него в Office Depot. Это может быть немного хлопотно, но, вероятно, также снижает цену на винтажный свинец. При этом вы можете купить новый карандаш на Amazon, сделанный AutoPoint.

    Эти карандаши являются копиями/репродукциями старинных карандашей и до сих пор производятся в США. Довольно круто. Если вы с ними не знакомы, вытащите поводок, повернув кончик.Это отличается от того, к чему я привык, но на самом деле работает чертовски хорошо. Моя единственная жалоба заключается в том, что дизайн Autopoint может удерживать только короткие кусочки свинца и не может удерживать даже половину свинца IBM. Если вы хотите использовать провода полной длины, вам понадобятся винтажные шнуры Scripto, Wearever или Duro-Lite. Они дешевы и доступны на ebay. Купленный мной Duro-lite даже был помечен как Scanner Lead. Ластики на любом из старинных карандашей будут поджарены, но новые ластики Autopoint подойдут просто идеально — оценка!


    Я примерно на 99% уверен, что механический грифель карандаша имеет тот же состав, что и Wood-Case IBM. Они оба пишут темным и гладким и выглядят одинаково на бумаге. Грифель толщиной 1,1 мм толстый, и им можно писать средним тупым деревянным карандашом. Если вы будете вращать карандаш, когда будете писать, вы сможете сохранить довольно точную точку. Я люблю толстые линии и почти никогда не ломаю грифель, но это может быть проблемой, если у вас очень мелкий почерк или вы обычно пользуетесь механическим карандашом 0,5 мм. Самая большая разница, которую я замечаю при письме обоими карандашами, заключается в том, что пластиковый корпус механического карандаша частично гасит ощущение бумаги.С деревянным карандашом вы чувствуете каждый кусочек текстуры на бумаге с прямой обратной связью с вашими пальцами. В механическом корпус карандаша как бы сглаживает все — до смешного гладко. Я могу сказать, насколько шероховатая или гладкая бумага, на которой я пишу, с деревянным корпусом IBM, но с механическим все просто масло. Может ли карандаш быть слишком гладким? Я не знаю, но эта установка раздвигает границы.


    Мы все знаем, что Гарри Поттер в конце концов победит, и что распределяющая шляпа сказала мне, что я помешан на карандашах.Карандаш IBM в деревянном корпусе — превосходный карандаш, и он просто чувствует себя особенным в вашей руке. Он пишет таким темным и гладким, но все же позволяет чувствовать бумагу. Вы можете сделать его настолько резким, насколько захотите, и это просто заставляет вас хотеть писать больше. Тем не менее, Волдеморт дает ему фору, и вы можете утверждать, что на практике он более опытен. Версия с механическим карандашом чертовски гладкая! Он также настолько мягкий, насколько это возможно для обычного механического карандаша. Возможно, он никогда не будет таким же острым, как деревянный карандаш, но он будет продолжать читать страницу за страницей, не требуя ничего, кроме поворота кончика.Мне не нужно чувствовать себя виноватым из-за того, что я оттачиваю часть истории, и я могу позволить себе использовать ее столько, сколько захочу. Я счастлив иметь обоих.

    Оставить комментарий

    Ваш адрес email не будет опубликован.
