Что такое короткое замыкание по простому

Содержание

Что такое короткое замыкание?

Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.

Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.

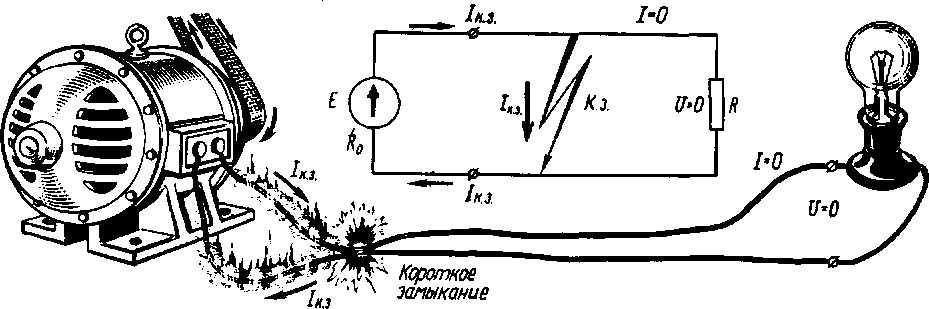

Электрическая схема нормального режима работы (а) и короткого замыкания (b)

При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).

Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.

Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r  — напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.

Почему короткое замыкание так называется

Подключая какую-то нагрузку к сети, например, утюг, телевизор или любой другой электроприбор, мы создаём сопротивление для протекания электрического тока.
Если же мы умышленно или случайно соединим, например, фазу и ноль напрямую, без нагрузки, мы, в каком-то смысле, укорачиваем путь, делаем его коротким.

Поэтому, короткое замыкание и называют коротким, подразумевая движение электронов по кротчайшему пути, без сопротивления.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

2. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
3. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
4. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
5. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Причины возникновения короткого замыкания

Коротит проводка — причины и способы устранения проблемы

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

1. Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

2. Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
3. Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

4. Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Скачок сетевого напряжения

Стандартное сетевое напряжение для стран СНГ составляет 220-230 вольт. Редко эта норма превышается. В розетке оказывается напряжение 380 вольт и выше. В этом случае должны сработать устройства защиты на подстанции или непосредственно у потребителя. Однако не всегда они находятся в исправном состоянии и по проводам «гуляет» перенапряжение.

Большая разность потенциалов приводит к электрическому пробою изоляции. Процесс начинается с небольшого тока утечки. Впоследствии он возрастает. Место пробоя греется. Затем изоляция в точке повреждения окончательно теряет диэлектрические свойства и происходит полноценное короткое замыкание с образованием электрической дуги.

Перегрев и износ изоляции

Происходит с течением времени и вследствие даже незначительных, но регулярных перепадов температур.

Обычно в таком случае изоляция постепенно из гибкой становится хрупкой – на ней появляются трещины в которых может скапливаться влага или пыль. В случае неблагоприятного стечения обстоятельств это может спровоцировать возникновение КЗ через микродугу, причем это самый тяжелый случай с точки зрения поиска неисправности.

При этом внешне вся проводка выглядит целой, но когда на нее подается напряжение, то со временем выбивает автомат защиты.

Поиск подавляющего большинства неисправностей в электроцепи происходит по принципу проверки «слабых звеньев» — это любые контакты, переходы – все те места, где при монтаже вскрывается наружная изоляция кабеля. Поэтому в скрытой проводке поиск неисправности всегда надо начинать в розетках, коробах и щитках.

Как итог – в этом случае проводится внимательный осмотр проводки – если уже выбивает автомат защиты, то возможно место повреждения изоляции будет подгоревшим и его станет видно. В некоторых случаях приходится устаивать проводке «стресс-тест» – подавая на нее повышенное напряжение. Это достаточно экстремальный способ, ведь по сути приходится провоцировать полноценное короткое замыкание электропроводки, после которого место неисправности видно «невооруженным глазом.

Для скрытой проводки и нахождения микротрещин в изоляции также можно воспользоваться и мегаомметром, но он только покажет наличие КЗ на локализованном участке электроцепи, а место его возникновения определить не сможет.

После того, как находим неисправность, то уже в зависимости от общего состояния проводки надо решать, менять кабель или обойтись восстановлением изоляции посредством изоленты.

Пример работы мегаомметра – на видео:

Проникновение пыли, грязи и влаги из воздуха

Такой вид короткого замыкания распространен в квартирных щитках и распределительных устройствах. На этих участках сети проводка имеет открытые неизолированные части. С течением времени на них осаждается пыль из воздуха. В сухом виде она плохо проводит ток. Однако в воздухе имеется некоторый процент влаги.

Пыль осаживается на клеммные колодки, вводные автоматы и прочие узлы электрического щита. Когда слой грязи становится достаточно толстым, его сопротивление резко снижается и происходит электрический пробой. Многократно усугубить ситуацию способно попадание в электрощиток воды. Например, в случае прорыва трубы или если щит находится под открытым небом, и подвержен влиянию осадков.

Повреждение изоляции грызунами

Это достаточно частое явление в сельской местности, да и в промышленных условиях такие поломки далеко не редкость – мыши прогрызают наружную изоляцию кабелей, затем внутреннюю и замыкают собой фазу с нолем.

Сложность поиска такой неисправности может заключаться в том, что неизвестно где мышь могла облюбовать себе место для «трапезы». Но с другой стороны, обычно место повреждения хорошо заметно, поэтому достаточно поверхностного осмотра провода, хоть и по всей его длине.

Надо учитывать, что здесь не всегда происходит полноценное замыкание – иногда мышь может частично повредить изоляцию и замкнуть провода не напрямую, а через себя. В таком случае велика вероятность найти место повреждения провода по погибшему животному, которого судорога от электрического тока приковывает к перегрызенному проводу. Хотя иногда бывает и такое, что мышь отбрасывает от кабеля, особенно если у нее получается замкнуть провода напрямую и произойдет полноценное короткое замыкание погрызенной проводки.

Молнии и атмосферное электричество

Высокие здания, инженерные сооружения, опоры ЛЭП в обязательном порядке оснащаются заземлением. Одна из его задач — притянуть удар молнии и заряды из атмосферы для дальнейшего их отвода в землю.

Простая система молниезащиты представляет собой железную проволоку или ленту, подключенную между крышей здания, арматурой и землей. Обычно это делается для каждого подъезда в отдельности. Если исключить грозозащиту, то разряд способен попасть в бытовую электросеть. Она не рассчитана на высокие токи и напряжения молнии. При ударе повсеместно будет происходить электрический пробой изоляции. Есть большой риск повреждения защитного слоя высоким напряжением и дальнейшего развития замыкания.

Ошибка человека

Причины, по которым напрямую коротнуло силовую проводку могут быть самыми разнообразными – от банальной невнимательности, которую иногда допускают выполняя монтаж, до аварии вследствие бури или другого стихийного бедствия.

Главное здесь то, что при прямом соприкосновении фазы и ноля всегда происходит скачкообразное повышение силы тока и температуры на токоведущих жилах. В большинстве случаев провода не рассчитаны на то, чтобы выдерживать токи короткого замыкания, поэтому в месте соприкосновения происходит мини-взрыв, вследствие которого выгорает изоляция, а разлетающиеся расплавленные частицы токоведущих жил разносят ее пепел вокруг. В этом случае нет особой проблемы в том, как найти короткое замыкание в проводке – все видно невооруженным глазом – провода оплавлены и все вокруг в саже.

Здесь особо надо учитывать, что сажа, которая покрывает всю прилегающую поверхность, как и пыль, в определенных концентрациях способна проводить электрический ток, поэтому при ликвидации последствий замыкания ее надо тщательно вычищать.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

• Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
• Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
• Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К(З)) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
• Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как найти короткое замыкание в проводке

Как правило, поиск замыкания происходит уже после того, как выбило пробки или автоматический выключатель.

Тут есть несколько вариантов:

• внешний осмотр;
• использование специальных приборов;
• исключением;
• по звуку;
• по запаху.

Внешний осмотр при коротком замыкании

Если вы обнаружили, что повреждена изоляция или соприкосновение двух оголенных жил – можете считать, что причина найдена.

Обычно, такие повреждения можно найти в распределительных коробках, выключателях или розетках, где соединяются провода.

Заметили обгорелую оболочку – это и есть неисправность.

Как найти короткое замыкания, используя приборы

Использовать для этого лучше мегаомметр или мультимерт. Они быстро проверят сопротивление в цепи.

Подключите один провод прибора к фазе, а другой к заземлению (к нулю).

Если прибор показывает ноль – проводка в норме. Все, что выше нуля свидетельствует о соприкосновении контактов.

Стоит учесть, что мультиметр имеет маленькое сопротивление, поэтому определить короткое замыкание с его помощью не всегда возможно.

Как найти замыкание методом исключения

Тут все просто, но способ эффективен в случае вины электроприбора.

Когда у вас выбило выключатель, выключите всю технику от электричества.

Затем включите автомат и начинайте подключать каждый из приборов.

Как найти короткое замыкание по звуку и запаху

При замыкании контактов можно услышать потрескивание. Главное иметь хороший слух. По запаху гари пластмассы и легкого дымка вы легко найдете обрыв проводки в доме.

Виды предохранителей и автоматических выключателей

Так как предохранители и автоматические выключатели – это самые распространённые элементы защиты участков цепей от коротких замыканий, то стоит рассмотреть основные виды этой токоограничивающей аппаратуры.

Предохранители делятся на три основные группы, которые отличаются по типу срабатывания:

• с плавкой вставкой;
• электромеханические с повторным взводом путём нажатия кнопки;
• электронные (редко применяемые в быту).

Автоматические выключатели делятся по количеству полюсов:

• однополюсные;
• двухполюсные;
• трёхполюсные.

Подбор данной аппаратуры для отключения напряжения вследствие короткого замыкания связан с величиной напряжения сети, номинальной силой тока и порога срабатывания защиты. В зависимости от назначения электроустановки, конструктивных особенностей, а также местных условий работы, проектировщики выбирают необходимую и максимально эффективную систему защиты от КЗ.

Автоматический выключатель считается более надёжным и быстродействующим элементом защиты от короткого замыкания, нежели предохранитель, даже если автомат включить повторно на цепь с коротким замыканием – это не так опасно для человека, нежели установка предохранителя под нагрузкой и напряжением.

Как предупредить короткое замыкание

Самый простой способ – это соблюдать рекомендации, прописанные в ПУЭ – практически всем записям в этой книге предшествует какая-либо авария либо как минимум нештатная ситуация. Ну а так как заучивать правила скорее всего никто не будет, то хотя бы надо руководствоваться здравым смыслом, который диктует следующее:

• Если проводка старая, то настоятельно рекомендуется ее замена. Если по каким-либо причинам это невозможно, то, как минимум, надо осмотреть контакты розеток и оценить, требуется ли им дополнительная изоляция.
• Если квартиру затопили соседи сверху, то, даже если ничего не замкнуло, это повод пересмотреть скрутки проводов в распределительных коробах – под воздействием влаги липкая сторона изоленты теряет свои свойства.
• Нужна осторожность при вбивании гвоздей в стены – неудачно забитый гвоздь приносит с собой большое количество «головной боли» по замене перебитого провода.

Настоятельно рекомендуется при проведении капитального ремонта составить план электропроводки, а если в каком-либо месте есть скрутки проводов, то обязательно указывать её на схеме – это потенциальное «слабое звено».

Также можно просто сделать фото проводов до того, как они будут спрятаны в стену.

• В частном секторе обязательно надо применять дополнительные меры по защите проводки от крыс и мышей – есть достаточно большое количество найденных домашними электриками способов борьбы с грызунами – это могут быть металлические гофры, промазывание кабелей мастикой и прочие методы.
• Если в розетку приходилось включать мощный прибор, то потом стоит перепроверить, не подгорели ли контакты и состояние изоляции.

Пример поиска короткого замыкания специальным прибором — на видео:

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

• Плавкие предохранители (применяются в том числе в бытовых электроприборах).
• Автоматические выключатели.
• Стабилизаторы напряжения.
• Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

• Устройствами релейной защиты и другим отключающим оборудованием.
• Понижающими трансформаторами.
• Распараллеливанием цепей.
• Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять. Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию. Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.

Видео по теме

Источники

• https://www.asutpp.ru/chto-takoe-korotkoe-zamykanie.html
• https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/163-chto-takoe-korotkoe-zamykanie-po-prostomu
• https://www.RusElectronic.com/korotkoje-zamykanije/
• https://amperof.ru/teoriya/korotkoe-zamykanie. html
• https://220.guru/electroprovodka/provoda-kabeli/korotkoe-zamykanie.html
• https://YaElectrik.ru/elektroprovodka/zamykanie-elektroprovodki
• http://dom-dacha-svoimi-rukami.ru/elektrichestvo/korotkoe-zamykanie-v-dome.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-proverit-elektroprovodku-v-kvartire-na-korotkoe-zamykanie/
• https://www.asutpp.ru/kak-nayti-korotkoe-zamykanie.html

Ток короткого замыкания. Виды и работа. Применение и особенности

Нормальным установившимся режимом работы электроустановки считается такой режим, параметры которого находятся в пределах нормы. Ток короткого замыкания (ток КЗ) возникает при аварии в работе электроустановки. Он чаще всего появляется из-за повреждения изоляции токоведущих частей.

В результате короткого замыкания нарушается бесперебойное питание потребителей, и влечет за собой неисправности и выход из строя оборудования. Вследствие этого при подборе токоведущих элементов и аппаратов необходимо производить их расчет не только для нормальной работы, но и производить проверку по условиям предполагаемого аварийного режима, который может быть вызван коротким замыканием.

Понятие короткого замыкания подразумевает электрическое соединение, которое не предусмотрено условиями эксплуатации оборудования между точками различных фаз, либо нейтрального проводника с фазой или земли с фазой (при наличии контура заземления нейтрали источника питания).

При эксплуатации потребителей напряжение питания может подключаться различными способами:

• По схеме трехфазной сети 0,4 киловольта.
• Однофазной сетью (фазой и нолем) 220 В.
• Источником постоянного напряжения выводами положительного и отрицательного потенциала.

В каждом отдельном случае может возникнуть нарушение изоляции в некоторых точках, вследствие чего возникает ток короткого замыкания.

Для 3-фазной сети переменного тока существуют разновидности короткого замыкания:

1. Трехфазное замыкание.
2.  Двухфазное замыкание.
3.  Однофазное замыкание на землю.
4.  Однофазное замыкание на землю (Изолированная нейтраль).
5.  Двухфазное замыкание на землю.
6.  Трехфазное замыкание на землю.

При выполнении проекта снабжения электрической энергией предприятия или оборудования подобные режимы требуют определенных расчетов.

Причины повреждения изоляции

• Воздействие на изоляцию механическим путем.
• Электрический пробой токоведущих частей вследствие чрезмерных нагрузок или перенапряжения.
• Подобно нарушению изоляции можно считать причиной повреждения схлестывание неизолированных проводов воздушных линий от сильного ветра.
• Наброс металлических предметов на линию.
• Воздействие животных на проводники, находящиеся под напряжением.
• Ошибки в работе обслуживающего персонала в электроустановках.
• Сбой в функционировании защит и автоматики.
• Техническое старение оборудования.
• Умышленное действие, направленное на повреждение изоляции.

Последствия короткого замыкания

Ток короткого замыкания во много раз превышает ток при нормальной работе оборудования.

Возможными последствиями такого замыкания могут быть:

• Перегрев токоведущих частей.
• Чрезмерные динамические нагрузки.
• Прекращение подачи электрической энергии потребителям.
• Нарушение нормального функционирования других взаимосвязанных приемников, которые подключены к исправным участкам цепи, из-за резкого снижения напряжения.
• Расстройство системы электроснабжения.

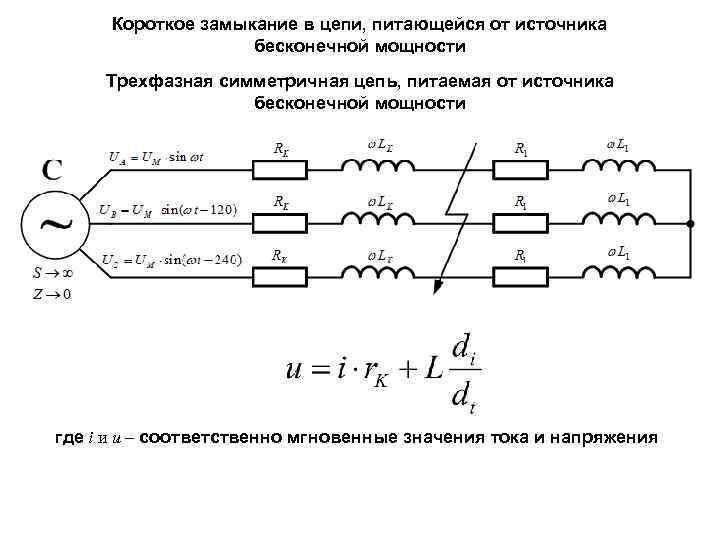

Принцип действия короткого замыкания

До начала возникновения короткого замыкания величина тока в электрической цепи имела установившееся значение i_п. При резком коротком замыкании в этой цепи из-за сильного уменьшения общего сопротивления цепи электрический ток значительно повышается до значения i_к. Вначале, когда время t равно нулю, электрический ток не может резко измениться до другого установившегося значения, так как в замкнутой цепи кроме активного сопротивления R, есть еще и индуктивное сопротивление L. Это увеличивает во времени процесс возрастания тока при переходе на новый режим.

В результате в начальный период короткого замыкания электрический ток сохраняет первоначальное значение iK = i_но. Чтобы ток изменился, необходимо некоторое время. В первые мгновения этого времени ток повышается до максимального значения, далее немного снижается, а затем через определенный период времени принимает установившийся режим.

Период времени от начала замыкания до установившегося режима считается переходным процессом. Ток короткого замыкания можно рассчитать для любого момента в течение переходного процесса.

Ток КЗ при режиме перехода лучше рассматривать в виде суммы составляющих: периодического тока i _пt с наибольшей периодической составляющей I _пт и апериодического тока i _аt (его наибольшее значение – I _am).

Апериодическая составляющая тока КЗ во время замыкания постепенно затухает до нулевого значения. При этом ее изменение происходит по экспоненциальной зависимости.

Возможный максимальный ток КЗ считают ударным током i_у. Когда нет затухания в начальный момент замыкания, ударный ток определяется:

I _у – i _пm + i _аt=0’, где i _пm является амплитудой периодической токовой составляющей.

Полезное короткое замыкание

Считается, что короткое замыкание является отрицательным и нежелательным явлением, от которого происходят разрушительные последствия в электроустановках. Оно может создать условия для пожара, отключения защитной аппаратуры, обесточиванию объектов и другим последствиям.

Однако ток короткого замыкания может принести реальную пользу на практике. Есть немало устройств, функционирующих в режиме повышенных значений тока. Для примера можно рассмотреть сварочный аппарат. Наиболее ярким примером для этого послужит электродуговая сварка, при работе которой накоротко замыкается сварочный электрод с заземляющим контуром.

Такие режимы короткого замыкания действуют кратковременно. Мощность сварочного трансформатора обеспечивает работу при таких значительных перегрузках. Во время сварки в точке соприкосновения электрода возникает очень большой ток. В итоге выделяется значительное количество теплоты, достаточное для расплавления металла в месте касания, и образования сварочного шва достаточной прочности.

Способы защиты

Еще в начале развития электротехники появилась проблема защиты электрических устройств от чрезмерных токовых нагрузок, в том числе и короткого замыкания. Наиболее простым решением стала установка плавких предохранителей, которые перегорали от их нагревания вследствие превышения тока определенной величины.

Такие плавкие вставки функционируют и в настоящее время. Их основным достоинством является надежность, простота и невысокая стоимость. Однако имеются и недостатки. Простая конструкция предохранителя побуждает человека после сгорания плавкого элемента заменить его самостоятельно подручными материалами в виде скрепок, проволочек и даже гвоздей.

Такая защита не способна обеспечить необходимой защиты от короткого замыкания, так как она не рассчитана на определенную нагрузку. На производстве для отключения цепей, в которых возникло замыкание, используют электрические автоматы. Они намного удобнее обычных плавких предохранителей, не требуют замены сгоревшего элемента. После устранения причины замыкания и остывания тепловых элементов, автомат можно просто включить, тем самым подав напряжение в цепь.

Существуют также более сложные системы защиты в виде дифференциальных автоматов. Они имеют высокую стоимость. Такие устройства отключают напряжение цепи в случае наименьшей утечки тока. Такая утечка может возникнуть при поражении работника током.

Другим способом защиты от короткого замыкания является токоограничивающий реактор. Он служит для защиты цепей в сетях высокого напряжения, где величина тока КЗ способна достичь такого размера, при котором невозможно подобрать защитные устройства, выдерживающие большие электродинамические силы.

Реактор представляет собой катушку с индуктивным сопротивлением. Он подключен в цепь по последовательной схеме. При нормальной работе на реакторе имеется падение напряжения около 4%. В случае возникновения КЗ основная часть напряжения приходится на реактор. Существует несколько видов реакторов: бетонные, масляные. Каждый из них имеет свои особенности.

Закон Ома при КЗ

В основе расчета замыканий цепи лежит принцип, который определяет вычисление силы тока по напряжению, путем его деления на подключенное сопротивление. Такой же принцип работает и при определении номинальных нагрузок. Отличие в следующем:

• При возникновении аварийного режима процесс протекает случайным образом, стихийно. Однако он поддается некоторым расчетам по разработанным специалистами методикам.
• В процессе нормальной работы электрической цепи сопротивление и напряжение находятся в уравновешенном режиме и могут незначительно изменяться в рабочих диапазонах в пределах нормы.

Мощность источника питания

По этой мощности выполняют оценку энергетической силовой возможности разрушительного действия, которое может осуществить ток короткого замыкания, проводят анализ времени протекания, размер.

Для примера рассмотрим, что отрезок медного проводника с площадью сечения 1,5 мм² длиной 50 см сначала подсоединили непосредственно к батарее «Крона». А в другом случае этот же кусок провода вставили в бытовую розетку.

В случае с «Кроной» по проводнику будет протекать ток КЗ, который нагреет эту батарею до выхода ее из строя, так как мощности батареи не достаточно для того, чтобы нагреть и расплавить подключенный проводник для разрыва цепи.

В случае с бытовой розеткой сработают защитные устройства. Представим, что эти защиты вышли из строя, и не сработали. В этом случае ток короткого замыкания будет протекать по бытовой проводке, затем по проводке всего подъезда, дома, и далее по воздушной линии или кабеля. Так он дойдет до трансформатора питания на подстанции.

В результате к трансформатору подсоединяется длинная цепь с множеством кабелей, проводов, различных соединений. Они намного повысят электрическое сопротивление нашего опытного отрезка провода. Однако даже в таком случае остается большая вероятность того, что этот кусок провода расплавится и сгорит.

Сопротивление цепи

Участок линии электропередач от источника питания до места короткого замыкания обладает некоторым электрическим сопротивлением. Его значение влияет на величину тока короткого замыкания. Обмотки трансформаторов, катушек, дросселей, пластин конденсаторов вносят свой вклад в суммарное сопротивление цепи в виде емкостных и индуктивных сопротивлений. При этом создаются апериодические составляющие, которые искажают симметричность основных форм гармонических колебаний.

Существует множество различных методик, с помощью которых производится расчет ток короткого замыкания. Они позволяют рассчитать с необходимой точностью ток короткого замыкания по имеющейся информации. Практически можно измерить сопротивление имеющейся схемы по методике «фаза-ноль». Это сопротивление делает расчет более точным, вносит соответствующие коррективы при подборе защиты от короткого замыкания.

Похожие темы:

• Ток и напряжение. Виды и правила. Работа и характеристики
• Закон Ома. Для цепей и тока. Формулы и применение
• Мощность электрического тока. Виды и работа. Особенности
• Пусковой ток. Типы и работа. Применение и особенности
• Атмосферное электричество. Что это. Виды и особенности
• Электричество. Электрический ток
• Закон Джоуля-Ленца. работа и применение. Особенности
• Электрический пробой. Виды и свойства. Особенности

короткое замыкание – Что означает короткое замыкание?

спросил 5 лет, 2 месяца назад

Изменено 5 лет, 2 месяца назад

Просмотрено 4к раз

\$\начало группы\$

В однофазном двигателе медные или алюминиевые шины постоянно закорачиваются с обоих концов с помощью колец. Итак, что означает короткое замыкание?

Когда я смотрю в Google, все результаты показывают значение короткого замыкания. И я думаю, что оба термина разные. Поэтому, пожалуйста, помогите мне понять.

• короткое замыкание

\$\конечная группа\$

\$\начало группы\$

Это означает, что алюминиевые или медные стержни помещаются в пазы с помощью торцевых колец, так что на обоих концах имеется постоянный контакт. Это означает, что они электрически закорочены, что приводит к очень маленькому сопротивлению в роторе.

В ответ на ваши комментарии ниже:

Короткое замыкание и короткое замыкание – это одно и то же.

При анализе цепей короткое замыкание определяется как соединение между двумя узлами, при котором они находятся под одинаковым напряжением. В приведенном выше примере короткое замыкание означает, что стержни соприкасаются с обоих концов.

\$\конечная группа\$

5

\$\начало группы\$

Это не два разных термина, это одно и то же, означающее одно и то же.

Замыкание означает, что вы пытаетесь провести провод 0 Ом между двумя точками. В симуляциях это можно сделать, в реальном мире у вас всегда будет какое-то сопротивление.

Конденсатор ведет себя как разомкнутая цепь, если поблизости нет переменного тока. Если есть переменный ток, конденсатор постепенно становится более проводящим, на бесконечной частоте конденсатор замыкается. Это основа работы RC-фильтра.

Итак, если я возьму провод и подключу его к клеммам аккумулятора, а провод имеет:

• 0 Ом, это короткое замыкание
• 0,1 Ом, я бы все же назвал его коротким
• 1 Ом, теперь начинает вести себя как ТЭН
• 10 Ом, подойдет как нагревательный элемент

Как я подключу провод не имеет значения. Какой это материал, значения не имеет. Тот факт, что это относительно низкого сопротивления , означает, что это короткое замыкание.

Аккумулятор имеет некоторое внутреннее сопротивление, и его типичное значение (50 мОм) является причиной того, что я рассуждал, как указано выше.

---

Хороший способ представить себе это так: на схемах везде есть провода, чтобы упростить демонстрацию вашего проекта. Однако если вы удалите все провода и поместите каждый элемент рядом друг с другом, то у вас будет коротких расстояний. Ваша схема по-прежнему имеет ту же функциональность, все узлы все еще там. Каждая ветвь все еще там. Каждый провод только что был короткий закр.

---

Ваше тело в несколько кОм может закоротить удар молнии. Сопротивление воздуха (от облака до вас) будет находиться в диапазоне терра Ом. Это все

относительно .

\$\конечная группа\$

\$\начало группы\$

Это действительно относится к электрически замкнутым шинам. Перечитайте принцип работы асинхронного двигателя с короткозамкнутым ротором

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Объясните короткое замыкание делением тока

спросил 1 год, 1 месяц назад

Изменено 1 год, 1 месяц назад

Просмотрено 202 раза

\$\начало группы\$

Как показано на странице учебника выше, почему мы заключаем, что \$i_1 = 0\$, просто учитывая, что \$R_2 = 0\$, не учитывая, что \$i\$ является функцией \$R_2\$, где :

$$i = {V\over R_{eq}} = V\cdot{{R_1+R_2}\over{R_1\cdot R_2}}$$

\$V\$ — перекрестное напряжение \$R_1\$ и \$R_2\$, \$R_{eq}\$ — эквивалентное сопротивление между двумя клеммами.

Обновления:

1. Если эти параллельные резисторы возбуждаются от источника постоянного напряжения, отличного от 0, \$V\$, а \$R_2\$ бесконечно мало (0+). Поскольку \$i_1 = {V\over R_1}\$, где \$i_1\$ — постоянная функция от \$R_2\$. Будет ли \$i_1\$ по-прежнему равно 0 в этом случае или \$i_1={V\over R_1}\$ (определенное значение, отличное от 0)? Обратите внимание, что R2 является бесконечно малым (0+), а не 0, так что V на R2 может быть отличным от 0. Правдоподобно ли это предположение? Может быть, я ошибаюсь, потому что \$V=0\$ по определению короткого замыкания, следовательно, не может быть смоделировано условием бесконечности.

Я тайванец, и мне очень жаль, если у меня есть грамматические ошибки. Спасибо за ответы на все вопросы.

• анализ цепи
• ток
• короткое замыкание

\$\конечная группа\$

3

\$\начало группы\$

Если R2=0, то напряжение на R2 равно нулю, независимо от протекающего через него тока, V = I*R.

Ток, протекающий через любое конечное сопротивление R1 с тем же нулевым напряжением на нем, будет равен нулю, I=V/R.

Это идеальная схема . Если вам неудобно, что реальная схема не ведет себя так, то вы правы, но ваша схема слишком упрощена, чтобы показать «не совсем нулевое» сопротивление реального «короткого замыкания». Если вы замените идеализированное короткое замыкание с нулевым сопротивлением на 1 мОм или 1 мкОм, то на нем будет напряжение, и через R1 будет течь некоторый ток. FWIW, медный провод длиной 1 м с поперечным сечением 1 мм

2 будет иметь сопротивление около 17 мОм при комнатной температуре. Конечно, если у вас есть возможность поиграть со сверхпроводниками, вы можете испытать реальное поведение R=0.

\$\конечная группа\$

\$\начало группы\$

Проблема с уравнением $$i = \frac{V}{R_eq}$$ заключается в том, что оно является неопределенной формой, поскольку и \$V\$, и \$R_eq\$ имеют/стремятся к \$0\$.

\$V\$ равно \$0\$, потому что, поскольку резисторы соединены параллельно, \$V\$ на \$R_1\$ совпадает с \$V\$ на \$R_2\$.

Применяя закон Ома к \$R_2\$:

$$V = i_2R_2$$

можно увидеть, что когда мы делаем \$R_2 = 0\$, \$V\$ становится \$0\$ (независимо от \ $i_2\$)

В случае \$R_{eq}\$ следует, что:

$$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{ R_2}$$

Итак, вы можете видеть, что когда \$R_2\$ стремится к 0, \$\frac{1}{R_2}\$ стремится к бесконечности. Это означает, что \$\frac{1}{R_{eq}}\$ стремится к бесконечности, а значит, \$R_{eq}\$ стремится к \$0\$.

В качестве альтернативы, если вы возьмете:

$$R_{eq} = \frac{R_1R_2}{R_1+R_2}$$

, вы также можете увидеть, что чем ближе \$R_2\$ к 0, тем ближе \$R_{экв}\$.

Из-за этого при попытке применить:

$$i = \frac{V}{R_{eq}}$$ Вы получаете неопределенное состояние, \$\frac{0}{0}\$, и поэтому вы не можете использовать это уравнение для определения \$i\$.

\$\конечная группа\$

\$\начало группы\$

Между двумя вашими уравнениями нет разногласий.
