Bipolar Junction Transistor (BJT) Основы

BJT Structure

  • BJT состоит из трех легированных полупроводниковых областей ( эмиттер , база и коллектор ), разделенных двумя pn переходами.

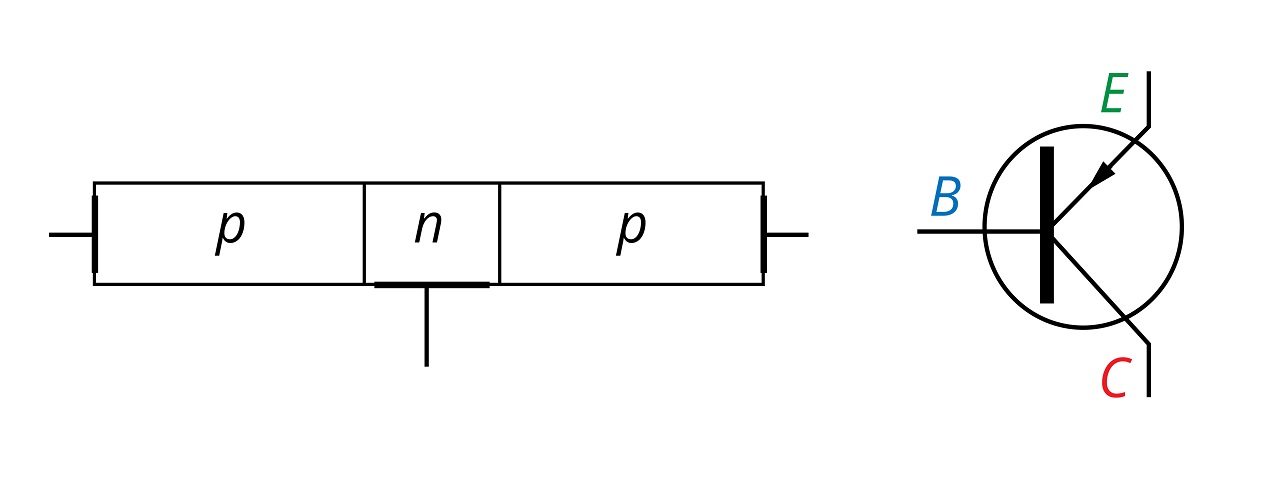

  • Один тип состоит из двух n-областей, разделенных p-областью (npn), а другой тип состоит из двух p-областей, разделенных n-областью (pnp).

  • Термин «биполярный» относится к использованию как дырок, так и электронов в качестве носителей тока в структуре транзистора.

Рис. 1. Базовая структура BJT
  • Pn-переход, соединяющий базовую область и область эмиттера, называется переходом база-эмиттер .

  • pn-переход, соединяющий область основания и область коллектора, называется переходом база-коллектор .

  • Провод подключается к каждой из трех областей.

  • Выводы помечены E, B и C для обозначения эмиттера, базы и коллектора соответственно.

  • Базовая область слабо легирована и очень тонка по сравнению с сильно легированной областью эмиттера и умеренно легированной областью коллектора.

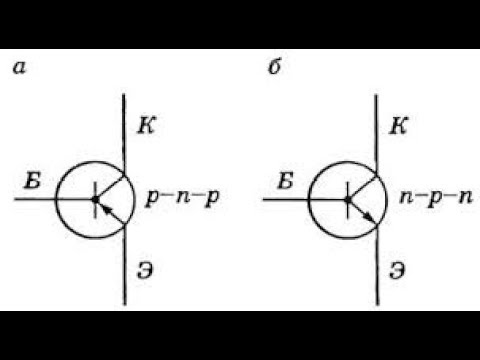

  • На рис. 2 показаны схематические обозначения транзисторов с биполярным переходом npn и pnp.

Рис. 2: Стандартные символы BJT

Основные операции BJT

Смещение

Рис. 3: Прямое-обратное смещение BJT

Основные операции BJT

Работа: внутри структуры npn

  • Сильно легированная область эмиттера n-типа имеет очень высокую плотность (свободных) электронов в зоне проводимости.

  • Эти свободные электроны легко диффундируют через прямой BE-переход в слабо легированную и очень тонкую базовую область p-типа.

  • База имеет низкую плотность отверстий, которые являются основными носителями.

  • Небольшой процент от общего числа свободных электронов, инжектированных в базовую область, рекомбинирует с дырками и перемещается в виде валентных электронов через базовую область в эмиттерную область в виде дырочного тока.

Рисунок 4: Работа BJT, показывающая поток электронов
  • Когда электроны, рекомбинировавшие с дырками, покидают кристаллическую структуру базы, они становятся свободными электронами в металлическом выводе базы и создают внешний ток базы.

  • По мере того, как свободные электроны движутся к переходу BC с обратным смещением, они уносятся в область коллектора за счет притяжения положительного напряжения питания коллектора.

  • Свободные электроны проходят через область коллектора во внешнюю цепь, а затем вместе с током базы возвращаются в область эмиттера.

Основные операции с биполярным транзистором

Ток транзистора

Рис. 5: Ток транзистора
  • Стрелка на эмиттере внутри символов транзистора указывает направление обычного тока.

  • На этих диаграммах показано, что ток эмиттера ( I E ) представляет собой сумму тока коллектора ( I C ) и тока базы ( I B 900 ):

BJT Characteristics and Parameters

DC Beta ( β DC ) and DC Alpha (α DC )

  • β DC is usually designated as эквивалентный гибридный ( h ) параметр, h FE , в паспортах транзисторов: β DC = h FE .

  • Коэффициент постоянного тока I C к DC I E является DC альфа (α DC ). Альфа – менее используемый параметр, чем бета, в транзисторных схемах.

Характеристики и параметры биполярного транзистора

Модель транзистора постоянного тока

: Транзисторные токи и напряжения

В BE : Напряжение постоянного тока на базе относительно эмиттера

В CB : Напряжение постоянного тока на коллекторе относительно базы

В C E 90 к эмиттеру

  • Хотя V BE может достигать 0,9 В в реальном транзисторе и зависит от тока, 0,7 В используется для упрощения анализа основных понятий.

  • Характеристика перехода база-эмиттер такая же, как у нормального диода.

  • Поскольку эмиттер находится на земле (0 В), по закону напряжения Кирхгофа напряжение на R B равно

  • По закону Ома, В RB =I 7 6 B B . Подставляя V RB и решая I B ,
  • Напряжение на коллекторе относительно заземленного эмиттера равно
  • Поскольку падение на С Р C , V C E может быть записано как
  • Напряжение по обратному смещению с коллекторной базой составляет

BJT Характеристики и параметры

КОНТРАЛЬНЫЕ КРЕСТИКИ

Рисунок 8: 4.4.
  • И V BB , и V CC являются регулируемыми источниками напряжения. Предполагается, что V BB выдает определенное значение I B , а V CC равно нулю. Таким образом, и переход база-эмиттер, и переход база-коллектор смещены в прямом направлении, поскольку на базе примерно 0,7 В, а на эмиттере и коллекторе 0 В.

  • -смещенный, транзистор находится в рабочей области насыщения . Насыщенность — это состояние BJT, в котором I C достигло максимума и не зависит от I B .

    • Когда V CE превышает 0,7 В, переход база-коллектор становится смещенным в обратном направлении, и транзистор переходит в активную или линейную рабочую область.

      • I C очень незначительно увеличивается для данного I B по мере увеличения V CE из-за расширения области обеднения база-коллектор. Это вызывает небольшое увеличение β DC .

      • Это участок между точками B и C на рис. 9. I C в этой части определяется только I C DC I B .

    • Когда V CE достигает достаточно высокого напряжения, переход база-коллектор переходит в пробой ; и I C быстро возрастает, что показано на участке справа от точки C. В этой области никогда не следует использовать транзистор.

    • Семейство кривых получается, когда I C по сравнению с V CE построен для значений I B . Когда I B =0, транзистор находится в области отсечки . Отсечка — это непроводящее состояние транзистора.

    Характеристики и параметры BJT

    Отсечка

    • Когда I B =0, транзистор находится в области отсечки своей работы. Это показано на рис. 10 с открытым выводом базы, таким образом, I B =0.

    • Существует очень небольшой ток утечки коллектора, I CEO , в основном из-за термически изготовленных носителей.

    • I CEO обычно игнорируется при анализе схемы, так что V CE = V CC .

    • Переходы база-эмиттер и база-коллектор имеют обратное смещение. Нижний индекс CEO представляет коллектор-эмиттер с открытой базой.

    Рисунок 10: Характеристики и параметры отсечки

    BJT

    Насыщенность

    • Когда переход база-эмиттер становится смещенным в прямом направлении и I B увеличивается, I C также увеличивается, а V CE уменьшается в результате большего падения на R C .

    • Когда V CE достигает своего значения насыщения, V CE(sat) , переход база-коллектор становится смещенным в прямом направлении, и I C больше не может увеличиваться. В точке насыщения I C DC I B больше не действует.

    • В СЕ(сб) для транзистора встречается где-то ниже колена коллекторной кривой, и обычно составляет всего несколько десятых вольта.

    • Переходы база-эмиттер и база-коллектор смещены в прямом направлении.

    Рисунок 11: Характеристики и параметры насыщения

    BJT

    Линия нагрузки постоянного тока

    Рисунок 12: Линия нагрузки постоянного тока на семействе кривых характеристик коллектора
    • Нижняя часть грузовой линии находится в идеальной точке отсечки, где I C =0 и V CE =V CC . Верхняя часть линии нагрузки находится в точке насыщения, где I C = I C(насыщение) и V CE = V CE(насыщение) .

    • Между отсечкой и насыщением по линии нагрузки находится активная область работы транзистора.

    Характеристики и параметры BJT

    Подробнее о β DC

    • β DC зависит как от I C , так и от температуры.

    • Поддержание постоянной температуры перехода и увеличение I C приводит к увеличению β DC до максимума.

    • Дальнейшее увеличение I C выше максимальной точки приводит к уменьшению β DC .

    • Если I C поддерживается постоянным, а температура изменяется, β DC изменяется напрямую с температурой. Если температура повышается, β DC увеличивается, и наоборот.

    Рисунок 13: Изменение постоянного бета в зависимости от тока коллектора для нескольких температур
    • В технических характеристиках транзистора обычно указывается β DC (h FE ) при определенных значениях I C . Даже при фиксированных I C и температуре β DC варьируется от одного устройства к другому для данного транзистора из-за неизбежных несоответствий в производстве.

    • Значение β DC , указанное при определенном I C , обычно является минимальным значением, β DC(min) , хотя иногда указываются максимальные и типичные значения.

    Характеристики и параметры BJT

    Максимальные номиналы транзисторов

    Если I C является максимальным, V CE можно рассчитать по

    BJT как усилитель

    Транзистор усиливает ток, потому что I C равно I B , умноженному на коэффициент усиления по току, β.

  • I B очень мал по сравнению с I C и I E . Из-за этого

  • Рисунок 14: Базовая схема транзисторного усилителя
    • I b , I c и I e представляют собой токи транзистора переменного тока. V b , V c и V e представляют собой напряжения переменного тока от выводов транзистора к земле.

    • AC V в производит AC I B , что приводит к гораздо большему AC I C .

    • Преобразователь переменного тока I C создает переменное напряжение на R C , создавая усиленное, но инвертированное воспроизведение входного переменного напряжения в активной области работы.

    • Переход база-эмиттер с прямым смещением имеет очень низкое сопротивление сигналу переменного тока. Это внутреннее сопротивление эмиттера переменного тока (r’ e ) появляется в серии с R B . Базовое напряжение переменного тока равно
    • Напряжение коллектора переменного тока, В c , равно падению напряжения переменного тока на R C : .
    • Поскольку напряжение коллектора переменного тока равно .
    • V B можно считать входным напряжением транзистора AC, где V B = V S -I B R B .
    • В c можно рассматривать как выходное напряжение переменного тока транзистора.
    • Поскольку коэффициент усиления по напряжению определяется как отношение выходного напряжения к входному напряжению, отношение В c к В b – коэффициент усиления по переменному напряжению, А , транзистор.
    • Замена I e R C вместо V c и I e r’e вместо V b ,

    BJT как переключатель

    Рис. 15. Переключение идеального транзистора
    • На рис. 15(a) транзистор находится в области отсечки, поскольку переход база-эмиттер не смещен в прямом направлении. В идеале между коллектором и эмиттером должен быть открытый .

    • На рис. 15(b) транзистор находится в области насыщения, поскольку переход база-эмиттер и переход база-коллектор смещены в прямом направлении. I B сделан достаточно большим, чтобы вызвать I C , чтобы достичь значения насыщения.

      • В идеале короткий между коллектором и эмиттером. Обычно происходит небольшое падение напряжения на транзисторе до нескольких десятых вольта, что является напряжением насыщения, V CE(sat) .

    Условия отсечки

    • Переход база-эмиттер не смещен в прямом направлении. Если пренебречь током утечки, все токи равны нулю, и V CE =V CC ,

    Условия насыщения

    • Обычно I B должен быть значительно больше, чем I B(мин) 901, чтобы транзистор был насыщенным.

    [Решено] Для транзисторного действия (a) База, эмиттер и коллектор

    Для транзисторного действия

    (a) Области базы, эмиттера и коллектора должны иметь одинаковый размер и концентрации легирования.

    (b) Базовая область должна быть очень тонкой и слегка легированной.

    (c) Переход эмиттер-база смещен в прямом направлении, а переход база-коллектор смещен в обратном направлении.

    (d) Как переход эмиттер-база, так и переход база-коллектор смещены в прямом направлении.

    Какое из следующих пар утверждений верно?

    1. (г), (а)
    2. (а), (б)
    3. (б), (в)
    4. (в), (г)

    Вариант 3: (б), (в)

    КОНЦЕПЦИЯ :

    • Транзистор:  Это полупроводниковое устройство, передающее слабый сигнал из цепи с низким сопротивлением в цепь с высоким сопротивлением.
      • Транзистор – это, по сути, резистор, через который протекает ток.
      • Слово транзистор – это сокращение от токопередающего резистора.
      • Транзисторы обычно используются в сигналах усиления, переключения и буферизации или применяются.
      • Имеется два типа стандартных (биполярный переход) транзисторов , НПН и ПНП.

    СХЕМА ДЛЯ ТРАНЗИСТОРОВ NPN И PNP:



    • Транзисторы имеют три вывода, а именно Эмиттер, Коллектор и База.
    Старший № Излучатель Коллектор Основание
    1. В транзистор, эмиттер поставляет большую секцию основных носителей заряда.  В транзисторе участок, который собирает большую часть носителей заряда, подаваемых эмиттером, называется коллектором. Средняя часть транзистора называется базой. Переход коллектор-база имеет обратное смещение и обеспечивает более высокое сопротивление цепи.
    2. Эмиттер всегда смещен в прямом направлении по отношению к базе, так что он подает на базу основной носитель заряда. Переход коллектор-база всегда смещен в обратном направлении. База образует две цепи: входную с эмиттером и выходную с коллектором. Эмиттер-база имеет прямое смещение и обеспечивает низкое сопротивление цепи.
    3. Эмиттер транзистора сильно легирован и имеет умеренные размеры. Коллекторный участок транзистора умеренно легирован, но больше по размеру, чтобы он мог собирать большую часть носителей заряда, подаваемых эмиттером. База транзистора слегка легированная и очень тонкая из-за , благодаря чему он предлагает основной носитель заряда к базе.

    ОБЪЯСНЕНИЕ :

    • Ключом к изготовлению транзистора является изготовление средний слой, основание , как тонкий как можно без замыкания внешних слоев.
