Ескд правила оформления чертежей: ЕСКД таблицы

Содержание

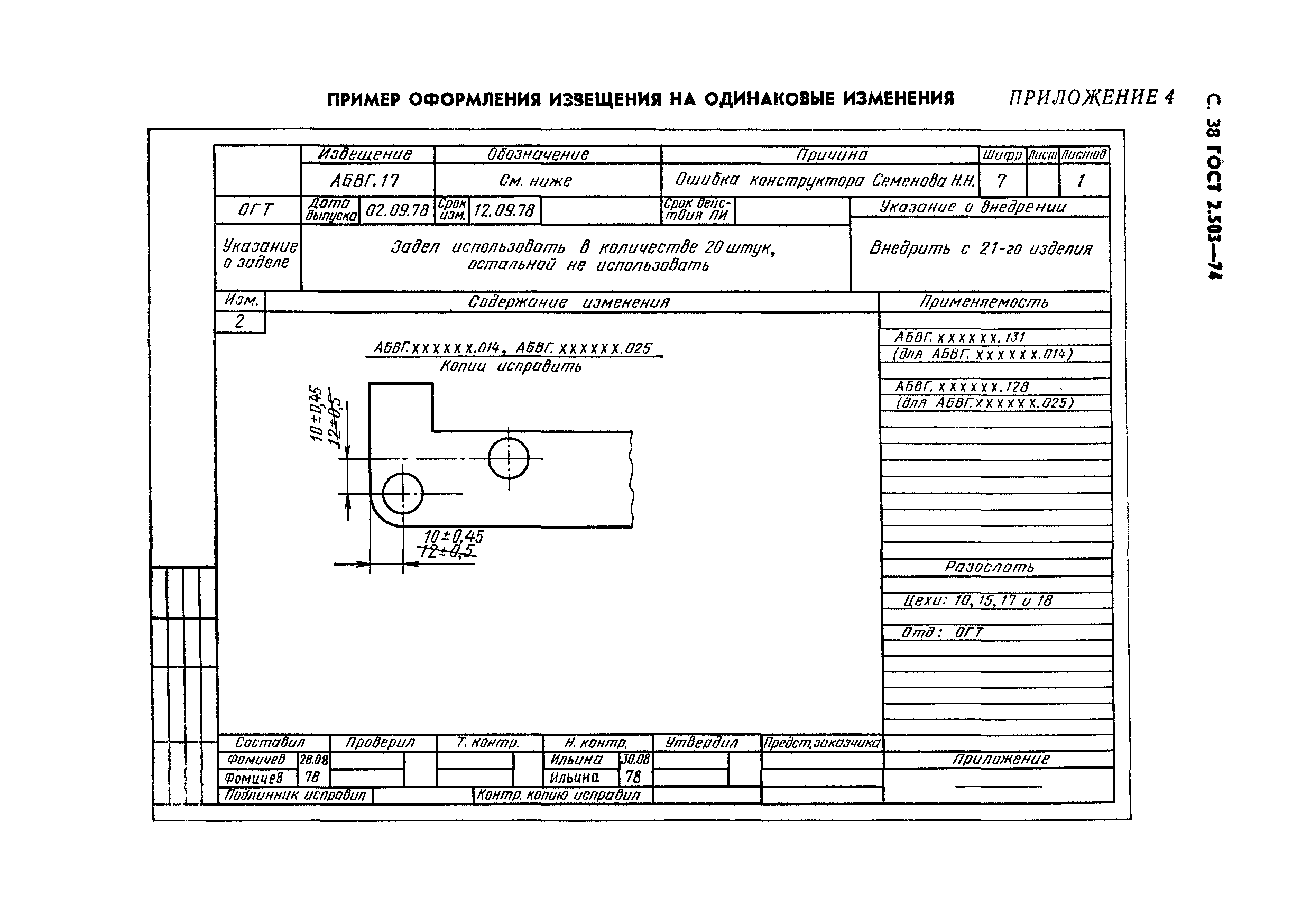

ЕСКД таблицы

Помимо изображения предмета с геометрическими размерами и их предельными отклонениями, чертёжно-графический документ может содержать текстовую часть, образованную из технических требований или таблицы с необходимыми размерами и иными параметрами.

Таблицу и текстовую часть включают в конструкторский графический документ в тех случаях, когда записанные в них данные, указания и дополнительные разъяснения невозможно или нецелесообразно отобразить графически или условными обозначениями.

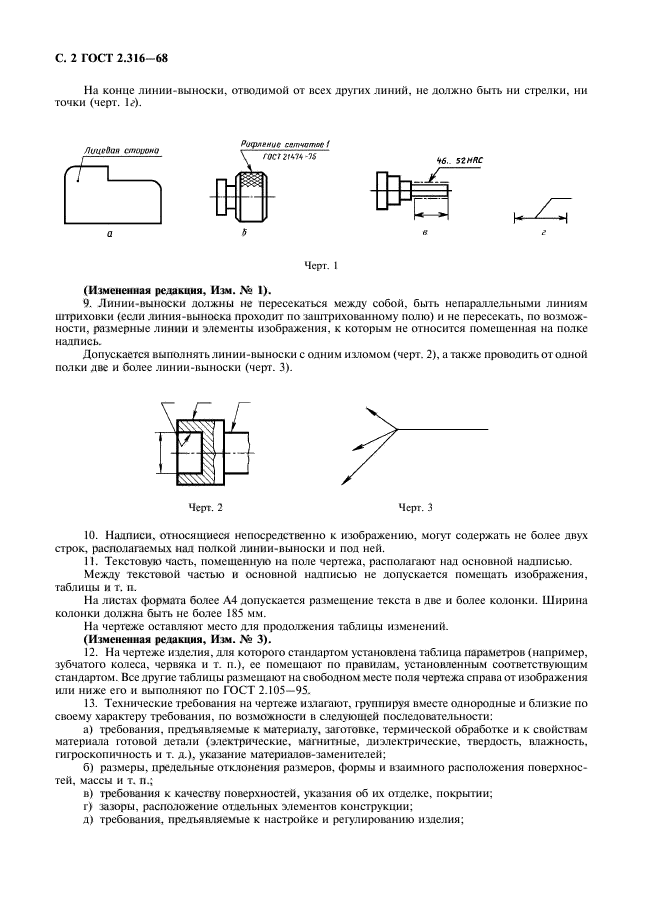

Таблицы, и прочие надписи с обозначением изображений, а также дополнительные текстовые указания, связанные непосредственно с графическим изображением, как правило, располагают на поле чертежа параллельно основной надписи.

Между текстом расположенным на поле чертежа и основной надписью не допускается размещать изображения, таблицы и прочие какие либо элементы.

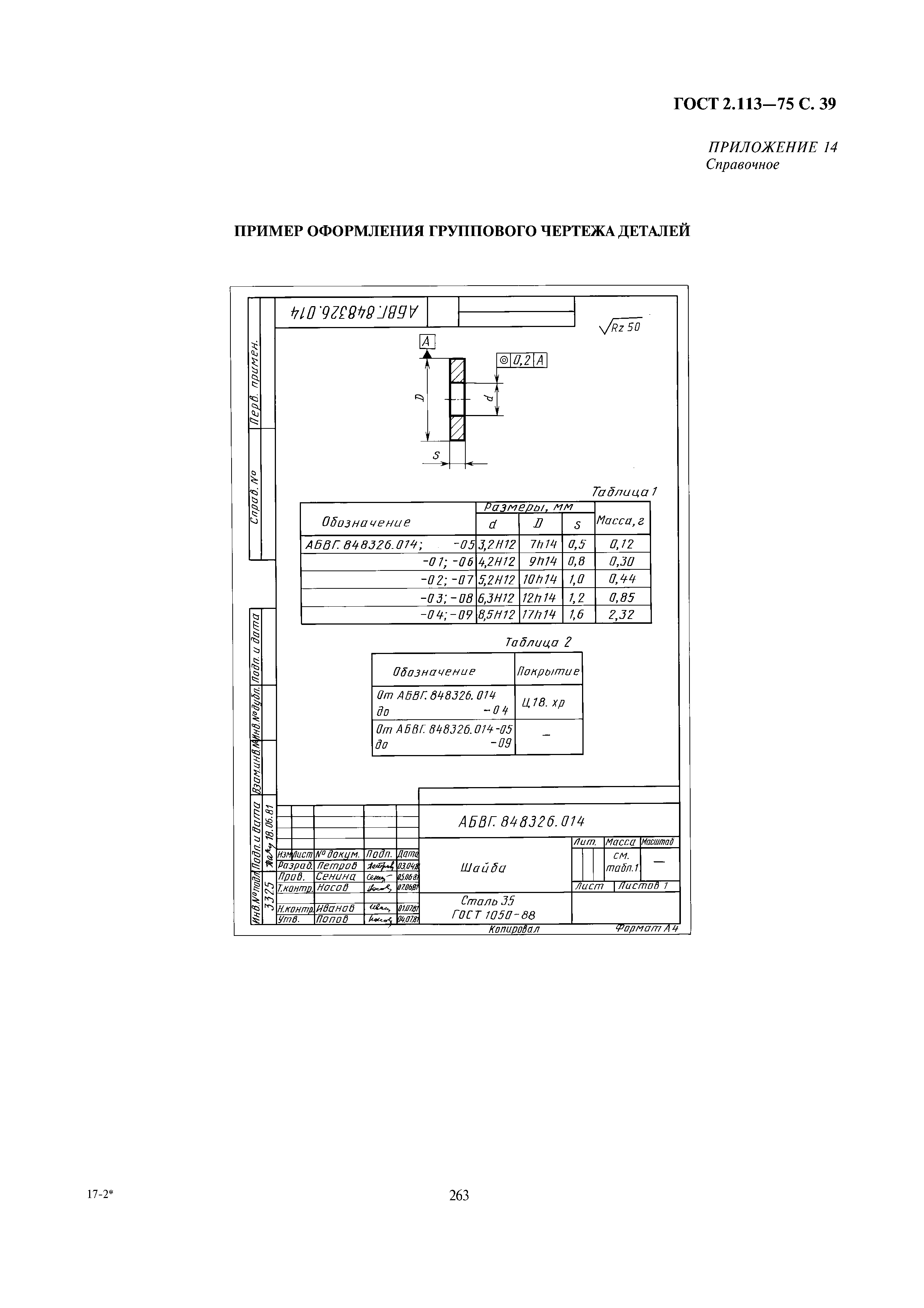

Если на чертеже изделия наносится таблица, с необходимыми параметрами, регламентируемыми соответствующим стандартом, такую таблицу располагают в соответствии с заданными правилами (например, зубчатого колеса, червяка и т.

п.). Все остальные таблицы размещают на поле чертежа правее изображения или ниже его.

Таблицы используют для лучшей удобства и наглядности. Наименование таблицы, при его наличии, обязано отражать ее содержание, быть точным, кратким. Название следует размещать над таблицей. В случае необходимости переноса части таблицы на ту же либо другую страницу её название помещают только над начальной частью таблицы.



Таблицы

, за исключением сводных таблиц приложений, следует подвергать нумерации арабскими цифрами в порядке сквозной нумерации.

Таблицы каждого приложения выделяют отдельной нумерацией арабскими цифрами, при этом перед порядковой цифрой добавляется обозначение приложения. Если в документе используется одна таблица, она должна иметь обозначение «Таблица 1» или «Таблица В.1», в случае если она расположена в приложении «В».



Допускается выполнять нумерацию таблицы в пределах одного раздела. В таком случае номер таблицы составлен из номера раздела и порядкового номера этой таблицы, записанных через точку.

На все таблицы конструкторского документа должны быть приведены соответствующие ссылки, при ссылке следует вписывать слово «таблица» и указывать ее номер.

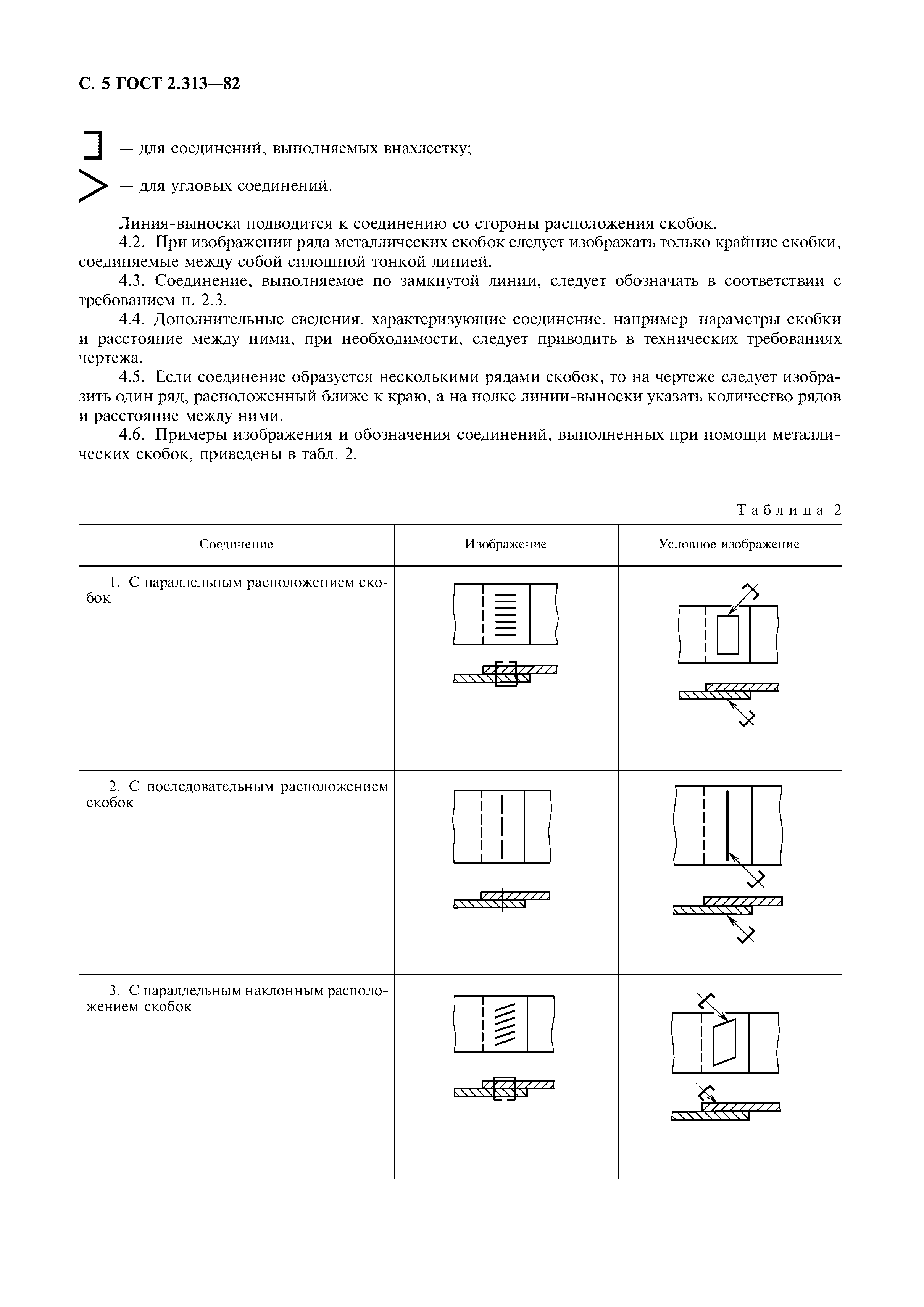

Заголовки граф и начала строк таблицы следует записывать с прописной буквы, а подзаголовки граф обозначать строчной буквой, если они составляют единое предложение с заголовком, либо с прописной буквы, и если они несут независимое значение. В конце подзаголовков и заголовков таблиц точки не наносят. Заголовки и подзаголовки граф указываются в единственном числе.

Таблицы расположенные слева, справа и снизу, как правило, разграничивают линиями. Разделять таблицы диагональными линиями не допускается. Разграничивающие линии строк таблицы, допускается не вычерчивать, если их отсутствие не повлияет на её чтение.

Заголовки граф таблицы обычно указывают параллельно строкам, но в случае необходимости их допускается располагать перпендикулярно.

Таблицу, исходя из ее размера, размещают под текстом, в котором ссылка на нее была дана впервые, или на последующей странице, а, при необходимости, в приложении к основному документу. В исключительных случаях допускается размещать таблицу вдоль длинной стороны листа рабочего документа.

Когда строки или графы таблицы превышают формат страницы, ее разделяют на части, помещая рядом или одну под другой. При разделении таблицы на составные части допускается ее головную или боковую маркировку заменять соответствующими номерами строк и граф.

Слово «Таблица» следует указывать один раз в верхней части таблицы слева, а над другими составными частями указывают – «Продолжение таблицы» и её номер.

В случае, когда таблица прерывается, а ее продолжение будет расположено на следующей странице, горизонтальную линию, которая ограничивает таблицу, не проводят.







Нанесение размеров на чертежах деталей

ГОСТ 2.

307 – 68

Согласно действующим в нашей стране стандартам составления технической документации, при нанесении линейных размеров, а также предельных отклонений их величины должны указываться в миллиметрах, причем единица измерения не обозначается. В пояснительных надписях на поле чертежа и в технических требованиях размеры, а также их предельные отклонения приводятся с обозначением единицы измерения.

В тех случаях, когда на чертеже нужно указать размеры в других единицах измерения (например, метрах, сантиметрах и т.п.), размерные числа, соответствующие им, должны или указываться в технических требованиях, или записываться с принятым буквенным обозначением надлежащей единицы измерения (м, см и т.п.). Что касается строительных чертежей, то на них единицы измерения можно не указывать в тех случаях, когда они оговариваются в утвержденных установленным порядком соответствующих документах.

Такие единицы измерения, как градусы, минуты и секунды используются для обозначения на технических чертежах угловых размеров и их предельных отклонений, к примеру: 4°; 4°30′; 12°50′30″; 0°30′40″; 0°18′; 0°5′25″; 0°0′30″; 30°±1°; 30°±10′.

Нанесение размеров на чертежах деталей

Нанесение

на технических чертежах размерных чисел осуществляется в связке как с размерными, так и с выносными линиями.

Размерные и выносные линии технических чертежей, согласно действующим стандартам оформления конструкторской и технической документации, должны наноситься тонкими сплошными линиями. Все стрелки, имеющиеся на чертеже, должны быть одинаковыми. Те из них, которые располагаются на окончаниях размерных линий, обладают своими собственными размерными параметрами. Они выбираются в зависимости от такого фактора, как толщина линии видимого контура.

Размерные стрелки

Основным нормативным документом, в котором регламентируются правила, установленные для обозначения размеров и их предельных отклонений, является

ГОСТ 2.307–68. В нем определены все условности, используемые при нанесении размеров, а также вид и характер соответствующих записей. Кроме того, в этом стандарте определяются те способы, с использованием которых проставляются размерные числа, методики их размещения на чертежах, а также способы нанесения размерных и выносных линий.

Простые дроби для обозначения размерных чисел не используются. Исключениями из этого правилами являются те случаи, когда они указываются в дюймах.

Проставляемые на чертежах размерные числа определяют как общие размеры изображенного изделия, так и размеры его отдельных элементов. Из этого правила также есть важное исключение, касающееся изображения жгутов, проводов, кабелей, печатных плат и тех изделий, для производства которых применяется плазовый метод производства. В них основой для определения размеров изделия и отдельных его элементов является выполненное с достаточной степенью точности изображение.

Предельные отклонения размеров, указываемые на технических чертежах, являются основой для определения необходимой точности изготовления изделий. Той же цели служат предельные отклонения расположения поверхностей и предельные отклонения формы.





Размерные линии

Простановка размеров

Размерные линии с обрывом

Длина и толщина



При проставлении размеров на технических чертежах нужно учитывать целый ряд важных моментов, а именно:

• Для каждого элемента детали их необходимо указывать не только технологически грамотно и геометрически полно, но и с учетом особенностей, которые имеет производственный процесс.

К таковым относятся, к примеру, требования обработки, разметки, контроля и т.п.;

• Размеры на технических чертежах должны указываться таким образом, чтобы исполнитель мог трактовать их совершенно однозначно;

• Если деталь будет сопрягаться с другими деталями, то необходимо, чтобы сопрягаемые размеры были согласованы;

• Базы, от которых проставляются размеры, должны быть выбраны с обязательным учетом как конструктивных, так и технологических требований.

Угловые размеры

Размеры для справок

Знак умножения

Одинаковые отверстия

Симметричные детали

Одинаковые элементы











Чтение машиностроительных чертежей

Как известно, чтение – очень увлекательное и полезное занятие, причем опытные инженеры и высококвалифицированные рабочие со знанием дела утверждают, что не только художественной литературы, газет и журналов, но и чертежей. Они представляют собой плоские двумерные изображения, которые отражают ту геометрическую форму, которую должны иметь изготавливаемые по ним детали.

В процессе чтения чертежей складывается представление об изображенном на нем предмете или устройстве, а также о принципах работы узлов и агрегатов.

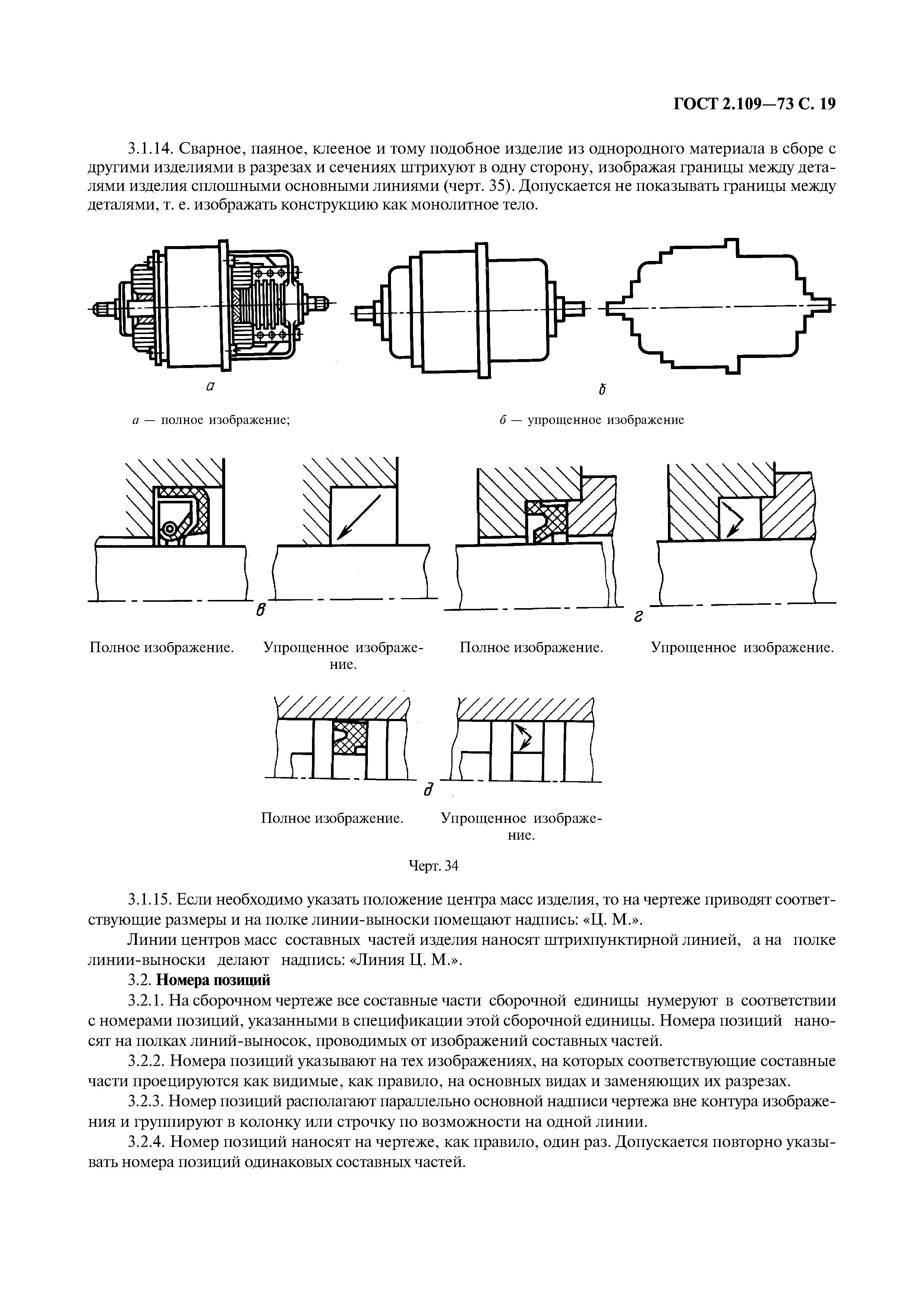

На многих сборочных чертежах устройства изображаются таким образом, что, изучив их, инженеру или рабочему становится полностью понятно, из каких именно деталей они состоят, как те соотносятся друг с другом и какие именно геометрические параметры имеют.

Сборочные чертежи в условиях производства читаются непосредственно на рабочих местах, уже в процессе сборки. Что касается конструкторских бюро, то там инженеры их читают для того, чтобы разрабатывать различную рабочую документацию.

Последовательность чтения чертежа

Чертежи необходимо читать в следующей последовательности:

1) Сначала нужно внимательно ознакомиться с той информацией, которая содержится в основной надписи. Там указывается название изображенной детали, масштаб, а также материал изготовления.

2) Затем требуется определить виды сечения и разрезы, то есть то, какими именно изображениями деталь представлена на чертеже.

3) После этого следует мысленно представить себе ту форму, которую деталь имеет.

4) Далее нужно изучить габариты детали для того, чтобы составить представление о ее размерах.

Во время чтения чертежей необходимо учитывать то обстоятельство, что все проекции деталей на них связаны между собой. Принято, что одна и та же деталь в разрезе на всех ее изображениях штрихуется в одном направлении, причем интервалы между линиями штриховки всегда одинаковы. На смежных деталях направление штриховки различно.

Читать чертежи становится значительно легче, если перед тем, как приступать к этому занятию, изучить по каким-либо документам (например, описаниям устройств, пояснительным запискам и т.п.) принцип действия изделий.

Читая чертежи, нужно помнить, что по сборочным или тем, на которых изображен общий вид, изготовление деталей не производится, поскольку они могут быть представлены в упрощенном виде.

Деталированием называется процесс выполнения рабочих чертежей на основе чертежей сборочных или чертежей общего вида.

В процессе деталирования чертежей в условиях производства на них должны быть нанесены как изображения деталей, так и вся информация, необходимая для их изготовления, а также контроля различных параметров (например, размеров и т.п.). Для создания рабочих чертежей в обязательном порядке используются стандартные форматы бумаги.

Соблюдение всех норм и требований государственных стандартов является обязательным условием выполнения как чертежей, так и любой другой конструкторской документации.

Чтение чертежей позволяет определить, какую форму и геометрические размеры имеют изображенные на них детали, а также то, какие именно технологии необходимо использовать для их изготовления (фрезерование, токарную обработку, отливку штамповку и т.п.).

Чертежи, которые выполнены в соответствии с ГОСТ-ами, удобны для чтения, исключают двоякую трактовку формы и размеров деталей, обеспечивают их правильное изготовление и сборку.







Правила оформления чертежей деталей – Энциклопедия по машиностроению XXL

Раздел 9. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ  [c.263]

Предусмотрено ускорение пересмотра действующих стандартов, ориентируя их на высшие мировые достижения. В полной мере это относится и к государственным стандартам, устанавливающим требования и правила оформления чертежей деталей и технологических документов. Эти требования и правила находят отражение в выпускаемых на предприятиях документах, значительная часть которых в виде чертежей и технологических карт поступает на рабочее место станочника.  [c.3]


Правила оформления чертежей деталей с угловыми размерами и указание допусков на них также предусмотрены государственными стандартами. Так, (ГОСТ 2.320-82) величину и форму конуса определяют нанесением трех из следующих размеров диаметр большого основания О, диаметр малого основания с , диаметр в заданном поперечном сечении, имеющем заданное осевое положение Ls, длина конуса L, угол конуса а (конусность С = (Р-с1)11).[c.14]

Ниже будут рассмотрены основные правила оформления чертежей деталей, общего вида, сборочных и спецификаций, необходимые для дальнейшего выполнения как учебных работ и проектов, так и для практической работы.  [c.147]

Правила оформления чертежей посадочных мест конструктивного элемента такие же, как и для оформления рабочих чертежей деталей (см, рис. 5, г).  [c.79]

В машиностроении, например, стандартизованы обозначения общетехнических величин, правила оформления чертежей ряды чисел, распространяемые на линейные размеры точность и качество поверхностей деталей материалы, их химический состав, основные механические свойства и термообработка  [c.172]

Правила оформления чертежей изучают в курсе черчения. Ниже излагаются дополнительные сведения, с которыми студенты знакомятся при выполнении проекта деталей машин, а также те, на которые авторы сочли целесообразным обратить внимание студентов в порядке повторения (примеры чертежей проекта см. гл. XIV).  [c.13]

Рассмотрим стандарты, устанавливающие правила оформления чертежей. ГОСТ 2.101—68 определяет номенклатуру и составные части изделия. Под деталью понимается изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (валик, литой корпус и т. д.). ГОСТ 2.102—68 устанавливает виды и комплектность конструкторских документов. Так, чертежом детали называют документ, содержащий изображение детали и данные, необходимые для ее изготовления и контроля. В комплект документов при разработке документации входят чертеж детали, технические условия, программа испытаний и др. Согласно ГОСТ 2.104-68, каждый чертеж должен иметь основную надпись (рис. 1), располагаемую в правом нижнем углу. В графе 1 указывают обозначение чертежа, в графе 2 – наименование детали, в графе 5 – ее материал, в графе 4 – предприятие, выпускающее чертеж. Для последующих листов чертежа допускается упрощенная форма основной надписи.  [c. 5]


Правила оформления чертежей типовых деталей машин зубчатых и червячных колес, червяков, звездочек, шкивов, валов приведены в гл. 3. Там же помещены примеры выполнения чертежей этих деталей.  [c.20]

Общие правила вычерчивания, простановки размеров и допусков, выбора масштабов для оптических деталей соответствуют действующим стандартам, нормалям и общим техническим условиям на чертежи. На фиг. 10—14 показаны примеры оформления чертежей оптических деталей.  [c.711]

ГОСТ 2.409—68 установил содержание и оформление рабочих чертежей деталей, предназначенных для зубчатого (шлицевого) соединения. В правом верхнем углу чертежа на расстоянии 20 мм от верхней линии рамки располагается таблица параметров. В верхнюю строчку таблицы вписывают условное обозначение по ГОСТ 1139—58, если изображаются детали прямобочного зубчатого соединения (обозначения, примеры которых были разобраны выше). Во второй строчке указывают число зубьев вала или число впадин в отверстии втулки (рис. 261).  [c.137]

При вьшолнении чертежей деталей машин необходимо учитывать все ранее изученные правила, условности и указания к их построению и оформлению. Особое внимание при выполнений чертежей должно быть обращено на соблюдение основных требований, предъявляемых к изображениям на чертежах и нанесению размеров, которые были изложены в двух предыдущих параграфах.  [c.283]

Стандарт устанавливает правила выполнения ремонтных чертежей, спецификаций, ведомостей и других документов на изделие всех отраслей промышленности. Ремонтные чертежи предназначены для ремонта деталей ремонта сборочных единиц сборки и контроля отремонтированного изделия вновь, изготавливаемых дополнительных деталей и деталей с ремонтными размерами. Правила выполнения чертежей и спецификаций проиллюстрированы примерами. ГОСТ 27388—87 “Эксплуатационные документы сельскохозяйственной техники” Стандарт устанавливает номенклатуру, основные требования к построению., содержанию, изложению, оформлению эксплуатационных документов на сельскохозяйственную технику. Вопрос. Можно ли составлять эксплуатационные документы на группу изделий  [c.231]

ГОСТами в машиностроении нормализованы правила оформления машиностроительных чертежей ряды чисел, на базе которых устанавливаются линейные размеры, мощности, угловые скорости, грузоподъемности и другие величины, выражаемые числами машиностроительные материалы, их химический состав, основные механические свойства и термообработка шероховатость (чистота) поверхности деталей допуски и посадки форма и размеры наиболее распространенных деталей и узлов, как, например, крепежных деталей, подшипников качения, ремней, цепей, некоторых типов муфт и т. д. конструктивные элементы многих деталей машин, как, например, конусности для конических соединений общего назначения, модули зацепления зубьев зубчатых и червячных колес, диаметры и ширина шкивов и т. д. ряды основных параметров и качественные показатели некоторых машин.  [c.30]

Машиностроительное черчение представляет собой раздел черчения, в котором рассматриваются приемы и правила выполнения и оформления чертежей машин и их деталей.[c.56]

Курс Детали машин тесно связан с рядом общетехнических и общеобразовательных предметов математикой, которая дает законы и правила действий над постоянными и переменными величинами, указывает количественные соотношения между элементами фигур и тел (длин, площадей и объемов), воспитывает и прививает строгость и последовательность аналитического мышления физикой, освещающей основные законы природы и знакомящей с общими правилами и методами эксперимента теоретической механикой и теорией механизмов и машин, правила и законы которых позволяют определять действующие на деталь силы и законы движения деталей сопротивлением материалов, позволяющим рассчитывать детали на прочность, жесткость и устойчивость материаловедением технологией металлов и неметаллических материалов, сообщающих необходимые сведения о рациональном выборе материала детали и методах ее изготовления техническим (машиностроительным) черчением, дающим правила и законы оформления чертежей конструкций машин, отдельных деталей и сборочных единиц на листе бумаги.[c.8]


Основной подход, реализованный в модуле создания спецификаций, заключается в том, что конструктор создает без больших затрат труда объекты спецификации по мере разработки чертежей деталей и сохраняет их как внутренние объекты спецификаций в файле чертеж детали. Необходимые данные для формирования спецификаций накапливаются во время работы над документами. Они позволяют осуществить автоматическое формирование спецификации сборочного. чертежа в процессе их построения. Оформление типов поставляемых в составе системы спецификаций и правила их заполнения (состав бланка, нумерация позиций и сортировка строк, названия разделов и т. д.) соответствуют стандарту (конкретные номера ГОСТ указаны в названиях стилей спецификаций).  [c.570]

Выполнение эскизов деталей устройства имеет свои особенности, определяемые конструкцией соединений, и рассматривается ниже в 16.3. Особенности выбора главного изображения и числа изображений — планировки чертежа, а также некоторые правила, относящиеся к оформлению чертежа общего вида, рассмотрены в 16. 4.  [c.279]

Материал справочника изложен в такой последовательности правила оформления конструкторской документации чертежи деталей со стандартными изображениями стандартные элементы деталей и их параметры стандартные детали, соединения и устройства широкого применения  [c.7]

Указания к работе Л 32. Эта работа контрольная. В ней вы должны показать знания, полученные вами в школе. Получив сборочный чертеж, вы должны выполнять по нему рабочий чертеж указанной вам детали. При этом нужно соблюдать все правила оформления рабочего чертежа начертить деталь в необходимом количестве изображений, применив, если нужно, разрезы, сечения, дополнительные и местные виды, нанести размеры и обозначения шероховатости поверхностей, заполнить основную надпись. Не забывайте при этом, что, выполняя деталирование, нельзя копировать изображения деталей со сборочного чертежа. Задание выполните на листе чертежной бумаги определенного формата.  [c. 296]

В учебном пособии приведены основные принципы и правила проектирования машин и их деталей на примере приводов общего назначения, а также дана информация но выбору материалов деталей машин, методам расчета, оформлению чертежей.  [c.4]

Изложена методика расчёта и конструирования узлов и деталей машин общепромышленного применения. Приведены методические указания по выполнению чертежей типовых деталей машин, правила оформления учебной конструкторской документации.  [c.2]

При нормоконтроле проверяют соблюдение правил оформления чертежей деталей и сборочных единиц, установленных стандартами ЕСКД. Однако многие из этих правил прямо или косвенно затрагивают различные аспекты технологичности.  [c.896]

Учитывая расширяющееся научно-техническое сотрудничество между членами СЭВ, было принято решение о внедрении единой для членов СЭВ системы конструкторской документации – ЕСКД СЭВ. В основу этой системы положены стандарты нашей страны, которые в необходимых случаях были откорректированы с учетом предложений других стран СЭВ. Такие государственные стандарты сохранили обозначение (в скобках принято ставить обозначение соответствующего стандарта СЭВ). ЕСКД содержит более 150 стандартов из них около 50 регламентируют правила оформления чертежей деталей, подвергающихся механической обработке (прил. 1).  [c.5]

ОБЩИЕ И ОСНОВНЫЕ ПОЛОЖЕНИЯ СОСТАВ СТАНДАРТОВ ЕСКД ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ И СБОРОЧНЫХ ГРУППОВЫЕ КОНСТРУКТОРСКИЕ ДОКУМЕНТЫ  [c.203]

В процессе работы по съемке эскизов приобретаются знания и навыки по составлению чертежа детали, осваиваются правила оформления чертежей, изложенные в ГОСТ ЕСКД 2.301—2.307 (п. 1,2), 2.311, 2.101, 2.102, 2.109, и приемы измерения размеров элементов деталей с натуры, применяемый для этого инструмент. Одновременно изучаются элементы конструкции сравнительно простых деталей и особенности их изготовления.  [c.242]

ЕСКД обеспечивает стабильность документации, устраняющую необходимость переработки ее при пересмотре технологии изготовления изделий за счет сокращения почти в 2 раза номенклатуры конструкторских документов, а также их стабильности, исключающей необходимость переработки при пересмотре технологии изготовления изделий исключения из документации повторения одних и тех же данных установления рациональной системы нумерации чертежей, облегчающей выявление уже спроектированных и изготовленных изделий и их составных частей, а также создающей основу для широкой унификации. и стандартизации деталей машин установления упрощенных, единых правил оформления чертежей, позволяющих не только увеличить производительность труда, но и использовать наиболее простые средства для механизации и автоматизации процессов выполнения чертежей и других графических изображений и их чтения возможность применения вычислительной техники для обработки данных, содержащихся в документации.  [c.237]

Рассмотрим ста1щарты, устанавливающие правила оформления чертежей. ГОСТ 2.101—68 ощ)еделяет номенклатуру и составные части издел1ш. Под деталью понимается изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (валик, литой корпус и т. д.). ГОСТ 2.102—68 устанавливает виды и комплектность конструкторских документов. Так, чертежом детали называют документ, содержащий изображение детали и данные, необходимы для ее изготовления и контроля. В комплект документов при разработке документации входят чертеж детали, технические условия, программа испытаний и др. Согласно ГОСТ 2.104—68, каждый чертеж обязан иметь основную надпис ь (рис. 1), распо-  [c.5]


Иногда обрабатьшают деталь после ее сварки из нескольких частей или при сборке с другими деталями. В этом случае действуют те же правила оформления чертежей по ЕСКД, что и для механической обработки.  [c.42]

Из ГОСТов ЕСКД на специальные правила оформления чертежей рассмотрены стандарты на обозначение покрытий и термообработки предельные отклонения фюрмы и расположения поверхности изобра-же 1ие и обозначение швов сварных соединений и других видов неразъемных соединений маркирование и клеймение деталей аксонометрические проекции упрощенные и условные изображения крепежных детале правила выполнения чертежей общих видов, чертежей деталей, сборочных, габаритных и монтажных чертежей.  [c.5]

Часть И содержит сведения по конструированию типовых дета- лей и узлов приборных устройств. В работе изложены правила оформления чертежей проекта на основе Единой системы конструк- 1 торской документации, приведены необходимые сведения по новым стандартам Единой системы допусков и посадок. Изложена после- ” довательность выполнения курсового проекта. Приведены примеры оформления чертежей типовых деталей и узлов приборных уст-ройств и необходимые справочные материалы.  [c.560]

Основные правила оформления печатных плат-деталей устанавливает ГОСТ 2.417-78. Чертежи односторонних и двусторонних плат (рис. 24.19) именуют Ял я-та. Рекомендуются масштабы 4 1 2.1 1 1. На чертеже изображают вид на одну или две (для двусторонних) стороны печатной платы с печатным монтажом и отверстиями. На виде наносят прямоугольную координатную сетку тонкими линиями. Рекомендуемые шаги координатной сетки 2,5 1,25 0,625. Размеры платы выбирают согласно ГОСТ 10317-79 и отраслевым стандартам. Проводники располагают по линиям координатной сетки. Проводники ширино до 2,5 мм изображают сплошной толстой основной линией, являющейся осью симметрии проводника. Действительная ширина оговаривается в технических требованиях (см. рис. 24.19 п.5).  [c.503]

В справочнике кроме литературных и других источников широко использованы данные отечественных стандартов. Например, толькЬ в соответствии со стандартами ЕСКД разработаны правила нанесения предельных отклонений размеров на чертежах деталей и сборочных единиц правила указания на чертежах предельных отклонений формы и расположения поверхностей правила нанесения на чертежах деталей обозначений шероховатости поверхности, обозначений покрытий, термической и других видов обработки способы простановки размеров, оформления основных элементов в чертежах зубчатых колес, червяков и червячных колес данные о номенклатуре конструкторских документов, формах основных надписей и спецификаций указания по выбору масштабов, форматов чертежей, линий, а также упрощенные и условные изображения крепежных деталей.  [c.7]

С 1971 г. действует Единая система конструкторской документации (ЕСКД), которая устанавливает для всех организаций единые порядок организации проектирования, правила выполнения и оформления чертежей и ведения чертежного хозяйства, что упрощает проектно-конструкторские работы, способствует повышению качества и уровня взаимозаменяемости изделий и облегчает чтение и понимание чертежей в разных организациях. Внедрение ЕСКД позволило применять ЭВМ для проектирования и обработки технической документации. Она способствует развитию кооперирования в промышленности и использованию при проектировании новых изделий отдельных частей и деталей ранее созданных конструкций.  [c.484]

Первый сборник стандартов Чертежи в машиностроении был издан в 1929 г. Стандарты эти систематически пересматривают, дополняют, унифицируют со стандартами зарубежных стран. В 1967 г. такие стандарты утверждены в новой редакции под общим названием Единая система конструкторской документации — ЕСКД. Каждый квалифицированный рабочий и учащийся, окончивший профессионально-техническое училище, должен знать правила составления и оформления чертежей, уметь читать чертежи по своей специальности технически грамотно составлять чертежи и эскизы несложных деталей и узлов правильно выражать графически техническую мысль.  [c.4]

Не соблюдены нормы и правила ЕСКД по оформлению сборочного чертежа и рабочих чертежей деталей.[c.314]

Единая система конструкторской документации. До 1968 г. в промышленности существовали различные ведомственные системы, соединенные в сборники Чертежи в машиностроении и Система чертежного хозяйства и устанавливающие порядок выполнения и оформления конструкторской документации. Поскольку эти стандарты не предусматривали упрощенных правил выполнения наиболее часто встречающихся элементов конструкции (подшипников, крепежных деталей, зубчатых колес, звездочек, сердечников магнитопроводов и т. п.) и не регламентировали условных графических обозначений элементов в электрических, гидравлических, пневматических и радиосхемах, то они дополнялись различными отраслевыми и заводскими руководящими техническими материалами (РТМ). Следует особо отмётить, что правила выполнения чертежей в области электротехники и радиотехники практически не были стандартизованы.  [c.30]

Машиностроительными называют чертежи, предназначенные для изготовления по ним различных изделий машиностроения. Такие чертежи выполняют в соответствии с действующими государственными стандартами Едннрй системы конструкторской документации . В данном разделе учебника рассмотрены приемы и правила оформления, выполнения и чтения чертежей машин и их деталей.  [c.68]

В процессе конструирования при выполнении технических чертежей предметов — деталей, приборов и других устройств — трех основных гиюскостей проекций нередко оказывается недостаточно. При выполнении изображений применяют также ряд правил и условностей, которые позволяют существенно снизить трудоемкость выполнения чертежей, уменьшить расход бумаги на их оформление при сохранении наглядности и однозначности их понимания.  [c.155]

Приведены сведения, необходимые для выполнения и оформления машиностроительных чертежей, а также для изготовления по чертежам изделий, выполнения их сборки, монтажа и контроля даны правила и приведены рекомендации по нанесению размеров, выполнению изображений типовых деталей и элементов машин рассмотрены правила и нормативные требования, предъявляемые к оформлению и выполнению чертежей в соответствии с Единой системой конструкторской документации (ЕСКД) и с учетом практики конструирования изделий машиностроения. Все справочные сведения даны в оригинальной форме — в виде вопросов и ответов.  [c.2]


Оформление чертежей по 📝 ГОСТ

Что означает выражение «оформление чертежа по ГОСТ»? Для того, чтобы с этим разобраться, необходимо познакомиться с рядом основных понятий из курса черчения. Приступим.

Что же является чертежом? Чертеж – это графический документ с изображением предметов, выполненных по правилам и требованиям, которые дают возможность определить форму предмета. На чертеже должно быть ровно столько информации, чтобы по нему можно было проанализировать, изготовить и проконтролировать правильность изготовления, изображенного предмета.

Каждый чертеж имеет определенный формат и элементы оформления (основная надпись, ограничивающая рамка и внешний контур). Все вышеупомянутые требования правильного оформления чертежа регламентирует Единая система конструкторской документации (ЕСКД).

 За форматы листов отвечает — ГОСТ 2.301-68*.

Все изображения на чертеже выполняются в видах. Существует шесть видов в трехмерном пространстве: вид спереди, вид сзади, вид слева, вид справа, вид снизу и вид сверху. Главный вид чертежа располагается в центре чертежного листа и должен нести в себе максимальную информативность об изделии. Количество видов на чертеже выбирается в зависимости от изделия, но их должно быть достаточно для полного понимания конструктивных особенностей изделия.


Все виды (ГОСТ 2.305-68*) выполняются в одном масштабе. На чертеже этот масштаб указывается в основной надписи чертежа в соответствующей графе. Если для пояснения конструктивных особенностей детали нужно показать какой-либо элемент изделия, выполняются разрезы, сечения, выносные элементы, которые могут отличаться от основного масштаба чертежа. В таком случае возле названия вида или разреза (сечения) указывается и его масштаб. Масштабы контролируются ГОСТом 2.302-68*.

Все изображения выполняются при помощи графических примитивов: линий, отрезков, дуг, кривых, сплайнов различной толщины. Контуры габаритов изделия выполняются основной толстой  линией (ее принимают за ориентир толщины- s), линии размерные и линии выносные выполняются сплошной тонкой линией (ее толщина s/2-s/3). Так же существуют и ряд других типов линий, имеющих свое применение и правило начертания, за которые отвечает ГОСТ 2.303-68*.

Теперь, когда изображение выполнено во всех видах и разрезах, на чертеже нужно указать все необходимые размеры и предельные отклонения (ГОСТ 2.307-68*), допуски формы и расположение поверхностей(ГОСТ 2.308-68*),  обозначить шероховатости поверхностей (ГОСТ 2.309-68*), написать технические требования и пояснительные надписи (ГОСТ 2.316-68*). Этот перечень может быть больше или меньше в зависимости от изображаемого на чертеже предмета.

Самое главное при выполнении чертежа – помнить о том человеке, который будет после вас им пользоваться. Нужно подумать, а смогли бы вы, взяв ваш чертеж в руки, проанализировать, изготовить и проконтролировать правильность изготовления данного предмета? Если ответ на данный вопрос положительный – вы с задачей справились, если же у вас возникают вопросы, тогда над чертежом еще стоит поработать.

Конечно, все сказанное в данной статье дает лишь поверхностное понятие о выполнении чертежа по ГОСТ.  Люди, которые профессионально занимаются выполнением конструкторской документации, изучают и знают большое количество ГОСТов и других нормативных документов. Если вы планируете за одну ночь или даже неделю изучить все эти документы, чтобы выполнить ваше задание по черчению или курсовой проект, то, скорее всего, вы или окончательно запутаетесь, или выполните работу с большим количеством ошибок.

Поэтому когда речь идет о последних днях (а иногда даже часах!) перед сдачей зачета или экзамена, не стоит рисковать и делать свою работу самостоятельно. Вы всегда можете с легкостью заказать работу на сайте «Все сдал!» где работает много проверенных временем экспертов-профессионалов, готовых и днем, и ночью прийти к вам на помощь.
