Цветовые обозначения фазы L, нуля N и заземления. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? T n l в электрической схеме

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

защищенными;

незащищенными;
силовыми;
монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

белый;
черный;
коричневый;
красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

нулевые рабочие проводники.
нулевые защитные (земляные) проводники.
нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

голубой цвет по всей протяженности без дополнительных вкраплений;
синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

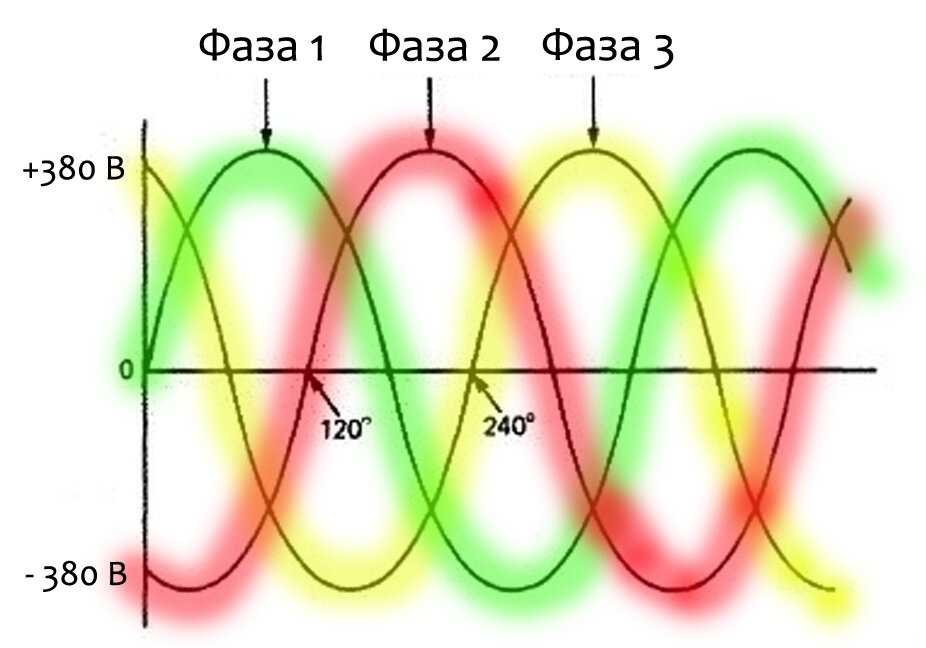

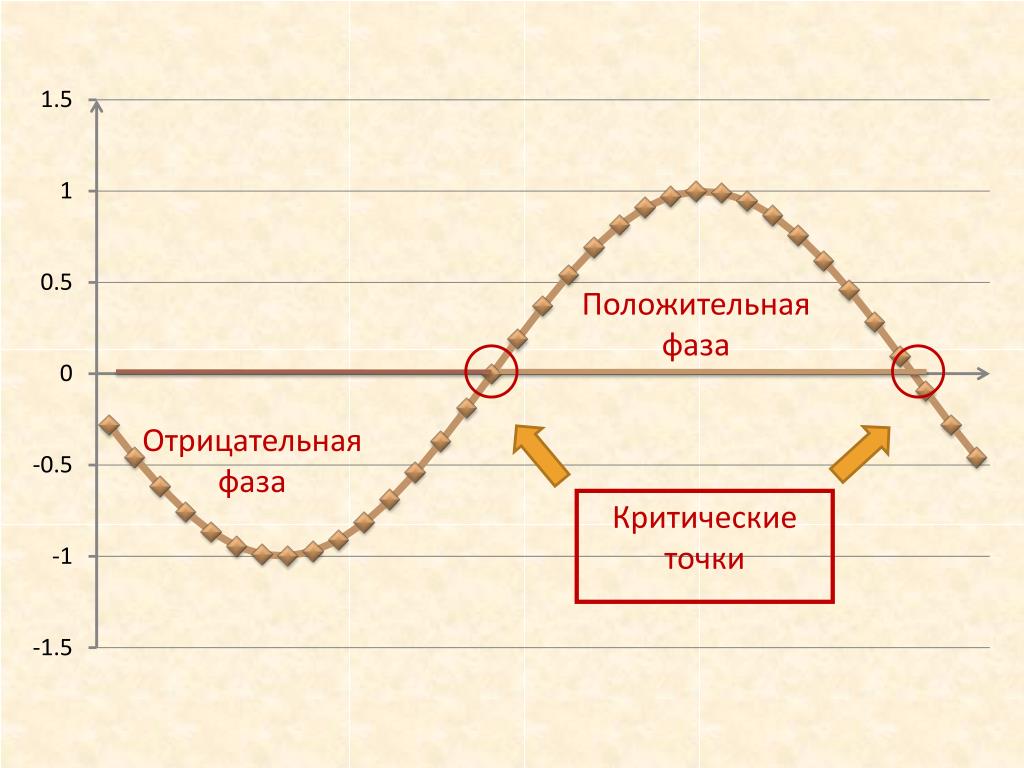

Работу сети переменного тока формируют два компонента – рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

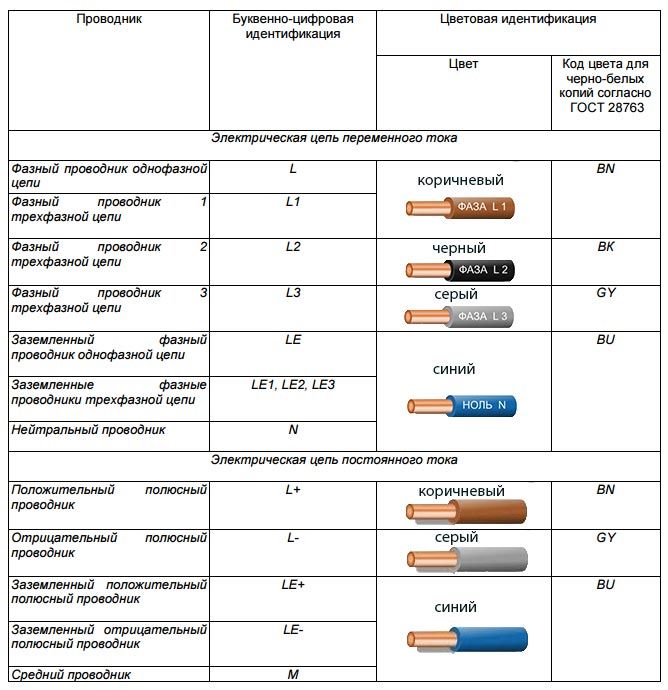

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

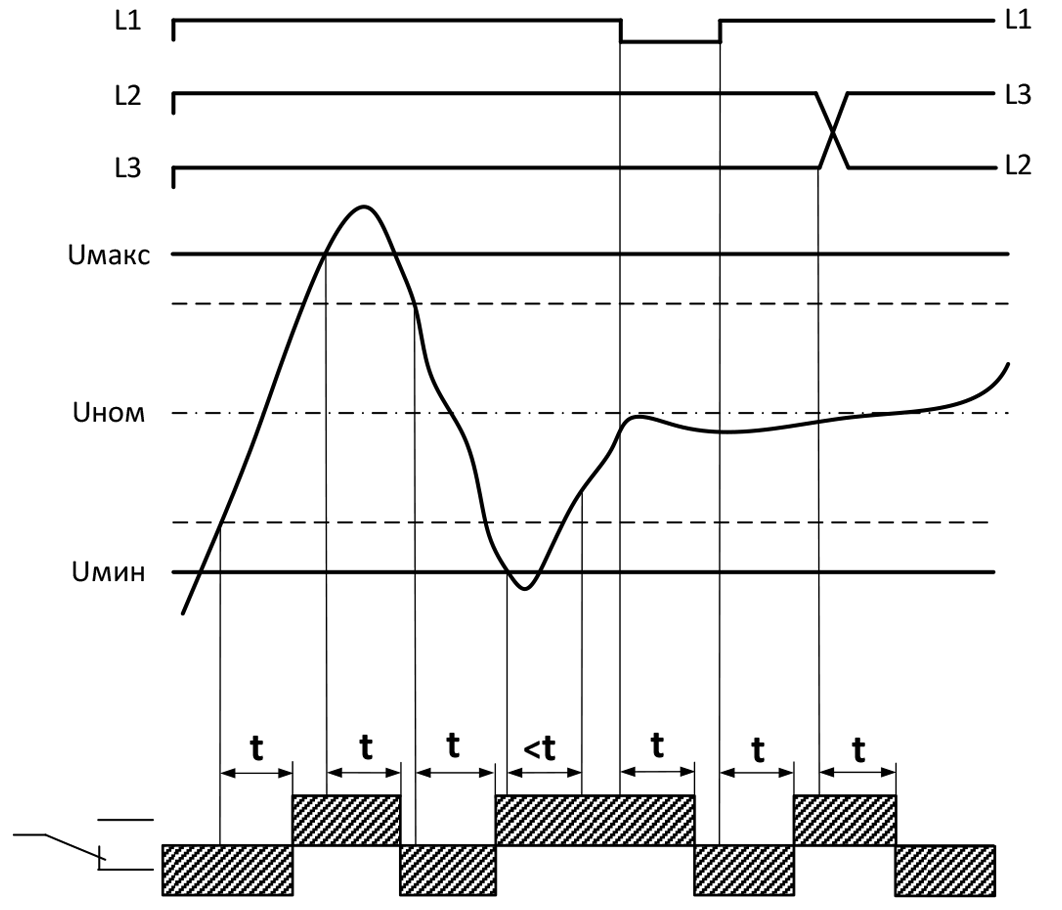

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

L 1 – коричневый.
L 2 – чёрный.
L 3 – серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

манипуляции с индикаторной отвёрткой выполняются одной рукой;
свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке – n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т. д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т. д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

как обозначается фаза и ноль способом присвоения им определенных цветов;
что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Беларуси,
Гонконге,
Казахстане,
Сингапуре,
Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

Рабочий нуль (N) – синего цвета, иногда красный.
Нулевой защитный проводник (PE) – желто-зеленого цвета.
Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Виды проводов

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Классификация проводов

Исходя из вышеописанного, делаем вывод, что провода бывают:

защищенными;
незащищенными;
силовыми;
монтажными.

Обозначения фазных, нулевых и заземляющих проводов

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

белый;
черный;
коричневый;
красный.

Нулевые проводники

Эти электропровода подразделяются на три категории:

нулевые рабочие проводники.
нулевые защитные (земляные) проводники.
совмещающие в себе защитную и рабочую функцию.

L N в электрике – цвета проводов в трехжильном кабеле

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции

В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется

В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!. В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции

В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)	Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.

Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

минимальная стоимость;
компактность;
надежность;
долговечность;
автономность;
хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цветовая маркировка проводов

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

Расцветка фазных проводов

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Какого цвета нулевой провод? Синий или голубой

Как проверить правильность маркировки и расключения

Определение фазного провода при помощи индикаторной отвертки

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвет провода заземления

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Фазный проводник, его определение по цвету или иначе

https://youtube. com/watch?v=sNDMjqB2NYU

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Обозначения

Беларуси,
Гонконге,
ЕС,
Казахстане,
КНР,
Сингапуре,
Украине.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

коричневый – синий – зеленый/желтый;
коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

коричневый – серый – черный – зеленый/желтый;
коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

коричневый – серый – черный – зеленый/желтый – синий;
коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

L (от слова Line) — фазный провод;
N (от слова Neutral) — нулевой провод;
PE (от сочетания Protective Earthing) — заземление;
«+» — положительный полюс;
«-» — отрицательный полюс;
М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

L1 — первая фаза;
L2 — вторая фаза;
L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

La — первая фаза;
Lb — вторая фаза;
Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Буквенно-цифровые обозначения зажимов и проводов

18.04.2014

Буквенно-цифровые обозначения зажимов и проводов

Согласно ГОСТ 2.709-89.

Обозначение зажимов

Для обозначения зажимов электрических элементов используют условный цвет, соответствующее графическое или буквенно-цифровое обозначение.

Обозначения зажимов электрических устройств приведены в табл. 1.

Таблица 1

Присоединительный зажимэлектрического устройства	Обозначение
Присоединительный зажимэлектрического устройства	буквенно-цифровое	графическое
Для переменного тока:
1-я фаза	U
2-я фаза	V
3-я фаза	W
нейтральный провод	N
Защитный провод	PE	По ГОСТ 2. 721
Заземляющий провод	E	“
Провод бесшумового заземления	TE	“
Провод соединения с корпусом	MM	“
Провод эквипотенциальный	CC	“

Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.

Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный – СС. Этим обозначением пользуются только в том случае, когда соединение этого зажима с защитным проводом или землей не видно.

Обозначения проводов специального вида приведены в табл. 2.

Таблица 2

Наименование	Обозначение
Наименование	буквенно-цифровое	графическое
Система питания переменного тока:
Фазный провод	L
1-я фаза	L1
2-я фаза	L2
3-я фаза	L3
нейтральный провод	N
Система питания постоянного тока:
положительный полюс	L+	+
отрицательный полюс	L−	−
средний провод	M
Защитный провод с заземлением	PE	По ГОСТ 2. 721
Защитный провод незаземленный	PU	“
Соединенный защитный и средний провод	PEN	“
Заземляющий провод	E	“
Провод бесшумового заземления	TE	“
Провод соединения с корпусом	MM	“
Провод эквипотенциальный	CC	“

Обозначение участков цепей

Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.

При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.

Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.

Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.

Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера.

1-й фазы – L1, L11, L12, L13 и т.д.

2-й фазы – L2, L21, L22, L23 и т.д.

3-й фазы – L3, L31, L32, L33 и т.д.

Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.

6.1.2 Чтение фазовых диаграмм: отдельные фазы и границы

6.1.2 Чтение фазовых диаграмм: Отдельные фазы и границы

Теперь приступим к работе.

Сначала я перерисовываю фазовую диаграмму железо-углерод таким образом, чтобы помочь вам лучше оценить различные фазы.

Фазовая диаграмма железо-углерод

Разные цвета обозначают разные фазы. Смешанные цвета = смешанные фазы

Теперь у нас есть простое правило: разные фазы = разные цвета.

Смешанные цвета = смешанные фазы. Вы помните, из конечно, что такое фаза? Спасибо; в противном случае идти вернуться к главе 2.3.1.

Начнем “читать” фазовая диаграмма железо-углерод. Сначала мы выбираем определенную концентрацию углерод, допустим 1,3 % . Мне нравится эта концентрация, потому что ее легко Нарисуйте на фазовой диаграмме вертикальную линию. Соответствующая часть показана на право на немедленную ссылку. По красной линии имеем то же самое состав, но разные температуры.
От 600 К (328 ^o С; 620 ^o F) и ниже (не показаны) до около 1000 К (727 ^o C; 1341 ^o F) мы имеем смешанная фаза «синий и розовый”.
При 1000 К (727 ^o C; 1341 ^o F) фаза превращение в смешанную фазу «розово-желтая».
Эта первая фазовая трансформация является наиболее важной для вас, древних (или современный) кузнец.

Большую часть времени, когда вы втыкаете заготовку в горячую углей на вашем очаге, вы делаете это, чтобы вызвать это фазовое превращение. Мы будем назовем температуру около 1000 К (727 ^или С; 1341 ^или Ф) где это фазовое превращение происходит “ ” температура перехода (обычно сокращенно А ₁ ), потому что это самый важный.
Если продолжать повышать температуру, произойдет еще одно фазовое превращение. около 1170 К (897 ^o C; 1447 ^o F). Смешанная фаза «розово-желтый» теперь превращается в чистую фазу “желтый”.
Затем около 1550 К (1277 ^или С; 2331 ^или F), мы попали в смешанный фаза «желто-белая» и около 1730 К (1457 ^o С; 2655 ^o F), он весь белый, что означает фазовое превращение на этом температура просто означает полное плавление , потому что белый цвет жидкая фаза , всегда обозначается аббревиатурой «L».

Пришло время посмотреть повнимательнее при чем, именно определяет однофазный .

Что я предложил тебе давно в это уважение слишком слабое, чтобы удовлетворить нас здесь. Так вот.

Фаза – это область пространства, в которой все
физических свойства материала
(например, плотность, твердость, химический состав)
практически однородны.

Таким образом, фаза является частью материал, который химически однороден, физически различен и часто (или в наименее в принципе) механически отделима от окружающей среды.

Теперь мы знаем, что строки на фазовой диаграмме означают: Они обозначают «где», т.е. при каких составах и температуре, происходит фазовое превращение . Они отдельные разные фазы или разные смеси фаз по составу – температура «космическая».

Если мы проделаем ту же процедуру для чистого железа (до упора влево для 0 % углерода) проходим через три одинарных фазы (синяя, желтая, голубоватая) по мере повышения температуры. Маленькая часть на фазовой диаграмме справа показаны только первые две фазы.
Мы уже знаем что они означают: синий = ОЦК (объемно-центрированный кубический) кристалл, желтый = ГЦК (грань кубический по центру), голубоватый = bcc еще раз.
Конечно, в этом случае у нас могут быть только одиночные фазы, и пришло время дать им имена.

Нерушимое правило состоит в том, что твердые фазы равны , а всегда обозначаются греческой буквой. Для исторических причинам фаза может иметь более или менее причудливое имя вдобавок к . Иногда даже два имени, часто с участием мертвых белые ребята. Что мы имеем в случае чистого железа:

Синий = a (альфа) фаза = феррит = кристалл железа ОЦК .
Желтый = г (гамма) фаза = аустенит = ГЦК кристалл железа.
Голубоватый = d (дельта) фаза = ОЦК кристалл еще раз; слишком Неважно, чтобы оценить имя.

То же самое мы имеем в случае с железом плюс немного углерода. Пока поскольку вы «находитеся» в однофазной области, показанной здесь одним цветом, вы имейте фазу, идущую с этим цветом. Чтобы было совершенно ясно, я повторяю список выше для железа плюс некоторые углерод:

Синий = a (альфа) фаза = феррит = ОЦК кристалл железа с некоторым количеством растворенного углерода .
Желтый = г (гамма) фаза = аустенит = ГЦК кристалл железа с некоторым количеством растворенного углерода .
Голубоватый = d (дельта) фаза = ОЦК кристалл еще раз; слишком Неважно, чтобы оценить имя, с некоторыми растворенными углерод

Такие названия, как Феррит или Аустенит , таким образом, относятся не к чистому железу , а к железу с некоторым количеством растворенного в нем углерода . Сколько углерода может быть при некоторой заданной температуре показано однофазными областями в фазе диаграмма.
Вообще говоря, состав сингла фаза в бинарных сплавах всегда представляет собой А (или В) с растворенным в ней В (или А соответственно).

Это важно. Мы должны позволить отдельные фазы содержат два вида атомов, если они атомарно «смешанный». Это, в конце концов, определение фазы, данное выше, если подумать. Растворенные отдельные атомы распределены равномерно и нельзя отделить.
Повторим:

“Феррит”, “аустенит” и т.д. не
значит чистое железо с какой-то спецификой кристаллическая структура
, но железо с некоторой специфической кристаллической структурой
и некоторыми
растворенный углерод в это

Сколько углерода может быть растворено в фазе – это то, что фаза схема подскажет.

Распущенный означает, что иностранный атомы сидят по отдельности в кристалле (междоузлия для углерода в железе) в некотором случайном распределении. Другими словами: они внешняя точка дефекты. Любая точка внутри синей области на приведенной выше фазовой диаграмме (точка a-фаза или ферритовая фаза) обозначает разрешенную комбинация из твердый раствор углерода концентрация и температура. Затем углерод определенно растворяется.

Учтите, что если она достаточно горячая, атомы углерода не «сидят» на месте, а перемещаются случайным образом. Они диффузный, как мы назвали этот процесс. У нас также будут перемещаться вакансии, и, таким образом, атомы тоже не сидят совершенно неподвижно.

Тем не менее снимок будет всегда выглядеть как наши старая фигура с показано правильное количество атомов углерода. Композиция, другими словами не меняется от всего этого движения.

Итак, любая точка тонкой синевы область на фазовой диаграмме обозначает альфа-фазу или феррит, причем феррит всегда имеет решетку ОЦК и различные, но неизменно малые концентрации углерода (включая нулевую) при некоторых температура.
Любая точка в желтой области обозначает гамма-фазу или аустенит, а аустенит всегда имеет решетку ГЦК и различные концентрации углерода. от нуля до максимума около 2 % при некоторой температуре.

Название феррит происходит от латинского «феррум». для железа.

Это всегда скрытая копия кристалл, и лучшее, что он может сделать в отношении растворения углерода, это около 0,1 % около 1000 K (727 ^o C, 1341 ^o F). Это мы называем предел растворимости .

Аустенит был назван в честь Сэр Уильям Чендлер Робертс-Остен , британец металлург (1843-1902), который провел обширные исследования о влиянии примесей на механические свойства чистых металлов. Аустентит или g-фаза всегда ФКК кристалл. Он может растворять углерод намного лучше, чем феррит – почти 2 %. около 1400 K (1127 ^o C, 2061 ^o F), и еще около 0,7 % около 1000 К (727 ^o C, 1341 ^o F).

Разница в растворении углерода «сила» между аустенитом и ферритом лежит в основе производства стали.

и ковка лезвий, и мы потратим много времени на распутывание последствия.

Теперь давайте посмотрим на температура плавления железа с некоторыми в нем углерод. Граница между желто-белым и белым Эту информацию нам дает регион “ L “. L = “ Ликвидус ” всегда обозначает жидкая фаза (зачем использовать простое слово, если есть латинское?). Конечно, жидкая фаза также может содержат углерод.
Линия, отделяющая жидкую фазу от другой фазы «ниже» эта линия дает температуру плавления в зависимости от концентрации примеси = концентрация углерода в нашем случае здесь .

Как я и утверждал давным-давно и в какой-то степени объяснил не так долго назад, температура плавления действительно снижается с увеличением содержания углерода до минимум 1403 К (1130 ^или C, 2066 ^или F) для углерода концентрация чуть выше 4 мас.

Итак, сплав железа с углеродом с содержанием углерода около 4 %. был бы твой идеал состав для литье железо . Почему? На самом деле есть две веские причины:

Первая: при таком составе у вас есть самая низкая температура плавления , которую вы когда-либо найдете в система Fe-C. Низкая температура плавления хороша тем, что не так просто достижение температуры выше 1100 ^или C (2012 ^или F).
Второй: это эвтектический состав .

??? Если это выглядит Греческий для вас, это потому, что это так.
Хорошо. Я признаю, что даже приличное общее образование в большинстве стран больше не включает древнегреческий язык.

Даже одна из моих дочерей, отсидевшая в классическую немецкую “гимназию” и уж точно выучил древнегреческий (вместе с большим количеством латыни и немного (древним, конечно) ивритом), не знаешь что” эвтектика “имелось в виду. Так вы, безусловно, извините за то, что не знали этого.
Я доберусь до него в ближайшее время. Но сначала мы посмотрите еще раз, что происходит при концентрации углерода 1,3%, которую я отметил красная линия на фазовой диаграмме выше.

Для композиции с содержанием углерода 1,3% масс. в железе фаза чуть ниже линии, определяющей температуру плавления, представляет собой смешанная фаза , обозначенная g + L. Это может означать только смесь из твердая г фазы или аустенита и жидкости .

Это не так странно, как может показаться: в 0 ^o C (32 ^o F) можно хранить смесь жидкой воды и льда (= твердая вода) стабильно, сколько угодно.

Попытайся. Вам разрешено использовать виски вместо воды.

Внутри (г+л) смешанной фазе, вы можете поддерживать смесь жидкой стали и твердой стали стабильной вперед, как вам нравится (и может принять тепло). Если вы идете в разные места внутри область смешанной фазы, вы только изменить относительное количество жидкости и твердого вещества (много льда и немного виски или много виски и немного льда). Но все, что у вас есть, все еще смешанная фаза.

Когда ты, кузнец, делаешь меч лезвие, у вас есть сталь с определенной концентрацией углерода, которую вы подвергаете к разным температурам при ковке. Предположим для простоты, что концентрация углерода не меняется при ковке, весь нагрев и охлаждение просто означает, что вы двигаться вверх и вниз а вертикальная линия на фазовой диаграмме.

Если температура превышает 1000 К (727 ^o C, 1341 ^o F) для концентраций углерода в обычном диапазоне (около 0,1 мас.% – 2 вес.%), ваша сталь претерпит хотя бы одно фазовое превращение. И ты наверняка превысит эту температуру; Делать это, вот что такое ковка о.
Итак, вот прозрение в одной строке, которую вы должны прочитать вслух:

То, что у вас есть на наковальне выше примерно
1000 К, совершенно отличный материал
от того, что у вас есть при комнатной температуре.

Чем отличается ” полностью разные “? Ну, согласитесь, бриллиант вполне отличается от куска угля (по крайней мере, ваша жена будет), так почему это должно быть иначе с ферритом и аустенитом?

Это две разные фазы одного и того же материала (железо + немного углерод), и нет никаких причин, по которым их свойства не могли бы быть такие же разные, как у графита и алмаза. Их электрические проводимости или магнитные свойства, например, различны, и поэтому их механические свойства, такие как твердость.
Только потому, что никому не нужна горячая железная проволока или магнит с температурой 1000 К.

мы не очень заботимся об этих различиях и не осознаем их.

Тем не менее, решетчатый тип, возможность растворяют углерод, а механическая «твердость» и общая Деформационное поведение в феррите и аустените совершенно различно. Аустенит это на самом деле немного тверже, чем феррит при высоких температурах. Обе фазы, однако, намного мягче при высоких температурах, чем феррит при низких температурах. Основная причина, по которой вы нагреваете свою сталь, когда хотите придать ей форму ковкой.

Как читать фазовую диаграмму

Фазовые диаграммы — отличный инструмент для инженера по пайке. Хотя, безусловно, верно, что большинство приложений для пайки включают системы более сложные, чем бинарный сплав, представленный общей фазовой диаграммой, тем не менее, бинарная фазовая диаграмма является бесценным инструментом как для ответа на вопросы о том, почему конкретный припой и подложка взаимодействуют так, как они делать, и это также может помочь предсказать, чего ожидать от нового приложения. Хотя они чрезвычайно полезны, как и любой другой электроинструмент, их может быть сложно использовать, и их нужно полностью понимать, чтобы они были наиболее полезными.

Итак, как читать фазовую диаграмму? Эта фазовая диаграмма Фазовая диаграмма показывает типичную бинарную систему, которая содержит эвтектику. Это довольно распространенная характеристика биметаллических сплавов, например, система медь-серебро имеет фазовую диаграмму, очень похожую на диаграмму в ссылке. Сначала давайте рассмотрим информацию, которая отображается.

По горизонтальной оси отложен диапазон возможных составов сплава. Крайняя левая сторона указывает на чистый элемент A, и по мере того, как вы двигаетесь вправо, элемент A уменьшается, а элемент B увеличивается, пока вы не достигнете крайнего правого края, который представляет собой состав чистого элемента B. Таким образом, горизонтальное положение указывает на состав AB в процентах. Фазовые диаграммы могут быть выражены либо в атомных, либо в массовых процентах. Два способа представления диаграммы эквивалентны, и вы можете конвертировать между ними, используя атомную массу каждого элемента для преобразования.

Вертикальная ось представляет температуру. Это очень прямолинейно. Чем выше на графике, тем жарче. Итак, если вы выберете точку на графике. Вы читаете по оси X и считываете состав. Вы читаете по оси Y, чтобы считать температуру. Поэтому любая отдельная точка на фазовой диаграмме представляет определенный состав сплава при определенной температуре. Поэтому мне нравится думать о фазовой диаграмме как о изображении пространства состав-температура. Отлично, но как это связано с фазами?

Металлургические фазовые диаграммы обычно представляют только жидкую и твердую фазы. Обратите внимание, что может присутствовать более одной жидкой фазы, например, вода и масло. Если вы смешаете их, вы получите две отдельные жидкие фазы, которые не смешиваются, то есть они не смешиваются. В одном в основном масло, а в другом вода. Поскольку они не смешиваются и могут быть идентифицированы отдельно, они считаются отдельными фазами. несмешивающиеся жидкие фазы не распространены в металлических сплавах, но несмешивающиеся твердые фазы очень распространены, и именно это вызвало эвтектику на связанной фазовой диаграмме. Чаще всего эти отдельные твердые фазы являются результатом двух различных кристаллических структур, которым способствует конкретный элемент или соединение.
Различные фазы изображаются с помощью изогнутых линий на фазовых диаграммах, на самом деле, чтобы быть более точным, линии представляют границы фаз, тогда как пространство между линиями изображает области, где конкретная фаза или фазы присутствуют в пространстве состав-температура. Обратите внимание, что эти области могут содержать либо одну фазу, либо две фазы, но не более двух. В случае примерной эвтектической диаграммы несколько фазовых областей помечены: альфа, бета, альфа + бета, L (= жидкость), жидкость + альфа и жидкость + бета. Как только вы поймете логику фазовых диаграмм, вы сможете сделать вывод, какие фазы должны присутствовать в каких областях.

Альфа- и бета-фазы представляют собой твердый раствор элементов А и В. Альфа-фаза будет иметь кристаллическую структуру, подобную чистому А, и будет содержать некоторое количество В, замещающего в кристаллической решетке. Точно так же бета-фаза будет иметь кристаллическую структуру элемента B, где A заменяет некоторые атомы B. В обоих случаях, если замещающий элемент превышает некоторый процентный предел, предел является функцией термодинамики конкретных рассматриваемых элементов, то дальнейшее замещение становится энергетически невыгодным, и «лишний» замещающий элемент начинает образовывать фазу, состоящую из его собственная кристаллическая структура (также с заменой другого элемента). Это то, что происходит в области альфа + бета. В этой области будут присутствовать две твердые фазы, одна будет альфа-фазой, а другая будет бета-фазой. Обе фазы будут «насыщены» замещающим элементом, и относительные объемы каждой фазы будут определяться относительным богатством элементов А и В в данном составе.

Относительная стабильность замещающих элементов в чужой кристаллической решетке зависит от температуры, напомним, что стабильность зависит от конкретной термодинамики. Поэтому фазовые границы кривые. Также точка плавления фазы зависит от процента замещения, вызывающего искривление линий ликвидуса.
В случае образования эвтектики так уж получилось, что замещение снижает температуру плавления как альфа-, так и бета-фазы. Это означает, что в этих случаях чистая кристаллическая решетка более стабильна, чем кристаллическая решетка с заменами. В данном случае это верно как для элементов A, так и для элементов B, а также так уж получилось, что существует состав, в котором альфа- и бета-фазы имеют одинаковую температуру плавления. Эта точка известна как эвтектика. Это точка внизу буквы «V», образованная линиями ликвидуса.
Солидус и Ликвидус — это термины, обозначающие фазовые границы между твердой фазой и фазой, содержащей как твердое, так и жидкое состояние (солидус), или между этой твердой и жидкой фазами и жидкой фазой (ликвидус). Эвтектика — это термин, обозначающий точку буквы «V», описанную выше.

На этой фазовой диаграмме вы можете получить гораздо больше информации о характеристиках сплава, образованного между двумя элементами, а также информацию о том, как этот сплав может вести себя при пайке, но это будет предметом будущий пост или два.

Введение в фазовое равновесие

Интерпретация фазовых диаграмм

Рисунок 1

Обратите внимание, что в показанном диапазоне температуры и давления существуют три фазы этого компонента — твердая, жидкая и паровая. В области, обозначенной S, твердая форма термодинамически стабильна. Кривая, разделяющая области, в которых S и L стабильны, представляет собой граничную кривую плавления/кристаллизации: плавление, если Т увеличивается, и кристаллизация, если Т уменьшается. Точно так же кривая, разделяющая поля Liquid и Vapor, является кривой кипения/конденсации. Кривая, разделяющая поля Solid и Vapor, является кривой сублимации. Если T и P системы находятся на граничной кривой S-L, то твердое тело и жидкость находятся в равновесии. Следовательно, плавление может происходить в диапазоне T и P. Для этой системы температура плавления снижается по мере увеличения давления.

Если система твердое тело-жидкость находится в равновесии и давление увеличивается, предпочтение должно отдаваться фазе с наибольшей плотностью (то есть она должна быть термодинамически стабильной).

Какая фаза, твердая или жидкая, имеет наибольшую плотность в этой системе?

твердые
жидкие
ни

Кривые кипения-конденсации и сублимации могут быть проанализированы аналогичным образом.

Нас будут интересовать условия плавления внутри Земли. Обратите внимание, что в этой системе наклон кривой плавления отрицательный. Если бы наклон был положительным, то увеличение P вызвало бы:

Если бы эта граничная кривая была вертикальной, то увеличение P вызвало бы

Две фазы, разделенные вертикальной границей, имеют одинаковые плотности.

Посмотрите на граничную кривую кипения-конденсации. Какая фаза имеет наибольшую плотность при низком P?

Что происходит с разницей между плотностью жидкости и плотностью пара при увеличении давления?

увеличивается с увеличением давления
уменьшается с ростом давления
остается постоянным при повышении давления

Критическая точка – это Т и Р, при которых плотности паровой и жидкой форм компонента одинаковы. При более высоких температурах и давлениях нет существенного различия между жидкой и паровой фазами. Некоторые авторы называют материал выше критической точки сверхкритической жидкостью .

На вопрос «какова температура плавления X» можно ответить, только спросив «при каком давлении». Для получения уникальной точки плавления требуется, чтобы давление было фиксированным. По соглашению мы относимся к стандартной температуре плавления X как к температуре, при которой жидкий X и твердый X находятся в равновесии при 1 атмосфере (14,7 фунта/кв. дюйм) к общему давлению. На рис. 2 линия 1 атм (изобара или линия равного давления) нарисована для обозначения эталонного давления. Пересечение этой изобары с кривой плавления определяет стандартную температуру плавления (Tm)

Что произойдет с температурой кипения, если давление меньше одной атмосферы? Вблизи вершины горы Эверест температура кипящей воды будет________. чем температура кипящей воды в Хьюстоне, штат Техас.

ниже
выше
то же

Если нагреть воду при давлении в одну атмосферу до 100 ^o С, она закипит. Температура воды не может превышать это значение. Что можно сделать, чтобы нагреть воду до температуры выше 100 град.0064 или С.?

уменьшите давление
увеличьте давление
ничего, вода никогда не будет стабильно выше 100 ^o C

Рисунок 2

Посмотрите на унарные фазовые отношения на рисунке 2.

Какая фаза (S или L или V) имеет наибольшую плотность?

жидкость
почва
пар

Большинство твердых тел ведут себя так, как показано на рис. 2. На рис. 1 показано поведение некоторых веществ (например, воды), плотность твердого тела которых меньше плотности жидкости.

Кианит (K), силманит (S) и андалузит (A) представляют собой три полиморфных модификации Al2SiO5 (рис. 3).

Рисунок 3

Нажмите на фазу с наибольшей плотностью для каждой из следующих пар:

кианит
силлиманит

кианит
андалузит

Тройная точка – это Т и Р, при которых все три фазы находятся в равновесии. Просто для улыбки, мы посмотрим, что теория говорит, что температура и давление находятся в тройной точке. Появятся две формы. В первую очередь отметьте кианит, силманит и андалузит. Нажмите на отправить . Во второй форме не проверяйте ни один из параметров и нажмите отправить . Посмотрите на величину эллипса ошибки. Термодинамика

В дополнение к полному давлению, действующему на систему, необходимо учитывать влияние парциального давления различных компонентов на твердые тела. Водное твердое вещество содержит H ₂ O или (OH), а безводное твердое вещество не содержит ни того, ни другого. Точно так же некоторые твердые вещества содержат CO ₂ (кальцит – CaCO ₃), тогда как другие нет (кварц – SiO ₂).

Рассмотрим влияние парциального давления H ₂ O на кварц – SiO ₂ ), как показано на рисунке 4.

Рис. 4.

Кварц плавится при X ^o C при парциальном давлении H ₂ O, равном нулю. Что происходит с температурой плавления кварца при увеличении парциального давления воды?

увеличивается
убывает

Напомним, что некоторые фазы содержат воду или гидроксил – слюды и амфиболы, например. Влияние увеличения парциального давления воды на температуру плавления слюды показано на рисунке 5

Рисунок 5.

Что происходит с температурой плавления слюды при увеличении парциального давления воды?

увеличивается
уменьшается

Кривые плавления слюды и кварца совмещены на рис. 6.

Рисунок 6.

Отметим, что при низких парциальных давлениях воды кварц плавится при более высокой температуре, чем плавится слюда. Выше давления, определяемого пересечением двух кривых, кварц плавится при более низком парциальном давлении воды, чем слюда. Таким образом, изменение парциального давления воды может вызвать изменение последовательности кристаллизации двух и более фаз.

В общем, если твердое вещество содержит «летучие» (например, вода, OH ^–, F ^– или Cl ^–), то увеличение парциального давления этих летучих приведет к увеличению температуры плавления твердого вещества.

Учитывая это обобщение, какое поведение плавления ожидается для кальцита в присутствии углекислого газа? ( Сдайте эскиз схемы )

Рисунок 7

Какое поведение при плавлении ожидается для кварца в присутствии углекислого газа?

Бинарные фазовые диаграммы

Унарные фазовые диаграммы не позволят нам далеко продвинуться в понимании плавления и кристаллизации, потому что большинство горных пород содержат два или более минерала (фазы). Рассмотрим две унарные фазовые диаграммы, одну для фазы А и одну для фазы В. Если бы нас интересовало поведение всех возможных смесей между чистым а и чистым Б, то нам потребовались бы три измерения — температура, давление и состав (см. рис. 8). .

Рис. 8.

Это несколько усложнило бы представление. Чтобы уменьшить количество переменных, необходимых для представления, мы могли бы согласиться работать при постоянном давлении. На рис. 9 добавлена изобара 1 атм. Мы будем работать с плоскостью Состав-Температура, но помните, что мы могли бы работать с любым срезом постоянного давления.

Рис. 9.

Точки плавления A и B на рисунке 10 отмечены цифрой 9.0032 квадрат . (пересечение граничных кривых твердое тело-жидкость с изобарой 1 атм). Для простоты представления плоскость на рисунке 10 будет переориентирована, и * будет использоваться для представления температур плавления A и B.

Рисунок 10

Выше точки плавления твердого вещества А находится жидкость (Ж) состава А. Аналогично для фазы В. Ось составов соединяет составы А и В. Каждая точка на этой оси имеет два значения – количества А и В. Для Например, A представляет 100 % A и 0 % B. Точка на полпути между A и B будет составлять 50 % A и 50 % B. Ось композиции представлена на рисунке 11. Эта конструкция называется правилом рычага.

Рисунок 11.

Композиция C находится между A и B и ближе к A. Отрезок AB представляет собой 100% системы. Чтобы определить количество B в композиции C, мы должны начать с 0% B и считать до тех пор, пока не достигнем C. То есть отношение отрезка линии AC к отрезку AB пропорционально количеству B в композиции C; около 33%. Отношение отрезка линии CB к AB дает пропорционально количеству A в композиции C; около 67%. По любому отрезку линии, соединяющему составы двух фаз, можно графически определить, какое количество каждой фазы присутствует в каком-либо промежуточном составе.

Рассмотрим образец 100% А, который находится в точке плавления — твердое и жидкое сосуществуют в равновесии. В систему добавляется небольшое количество B. В может переходить в высокотемпературную форму А (жидкость) в большей степени, чем в низкотемпературную форму А (твердое тело). В этом случае переход от низкотемпературной к высокотемпературной форме А будет снижен; то есть B вызовет снижение температуры плавления чистого A.

Если В переходит в низкотемпературную форму А в большей степени, чем в высокотемпературную форму А, переход от низкого к высокому увеличивается. То есть температура плавления A будет повышаться в присутствии B.

Если В предпочтительно не входит ни в высокотемпературную, ни в низкотемпературную форму А, температура превращения не изменяется.

Без промежуточных соединений, без твердых растворов и с одной жидкостью

В этом классе диаграмм не образуются соединения промежуточного состава, конечные члены системы не вступают в твердорастворные отношения и при плавлении образуется только одна жидкость. Каждый концевой элемент снижает температуру плавления другого.

Рисунок 12

Напомним, что * обозначает температуры плавления, а A и B. Обратите внимание на две кривые, спускающиеся к середине диаграммы от точек плавления. Это две кривые ликвидуса. Кривая ликвидуса отделяет поле одной жидкости от поля, в котором твердое тело и жидкость сосуществуют в равновесии.

Первым шагом в анализе фазовой диаграммы является маркировка полей. Первое правило заключается в том, чтобы провести линию через каждое поле — двухфазную связующую линию или линию Шринмахера. Посмотрите на концы каждой строки; составы конца строки указывают, какие фазы стабильны в каждом поле.

Например, посмотрите на поле над кривыми ликвидуса. Один конец пересекает жидкость А, а другой — жидкость В. Поскольку существует только одна жидкость (см. приведенный выше заголовок), в этом поле существует единственная жидкость. Чтобы определить состав любой точки в этом поле, проведите перпендикулярную линию к оси отсчета состава и используйте правило рычага для определения объемного состава жидкости.

В поле, помеченном Твердое тело А и жидкость, двухфазная связующая линия пересекает сторону твердого тела А на диаграмме и ликвидус. Обратите внимание, что каждая двухфазная связующая линия всегда пересекает чистую А, но жидкость с другим объемным составом. Аналогичным образом ведет себя поле жидкости Solid B+. Четвертое поле помечено как Solid A плюс Solid B.

Следующим шагом в интерпретации является наблюдение за поведением некоторого сыпучего состава при охлаждении или нагревании, или в обоих случаях. Таким образом, вы начинаете знакомиться с тем, что происходит во время кристаллизации и/или плавления.

На рис. 13 интересующий состав Z.

Первым шагом является определение объемного состава с использованием правила рычага на оси состава. В этом случае валовой состав составляет около 80 % А и 20 % В. Будем считать, что валовой состав не меняется в ходе нашего анализа.
Второй шаг — провести линию, перпендикулярную ось состава через объемный состав, представляющий интерес. Эта композиционная вертикаль будет служить ориентиром.
Третий шаг — просмотр полей, пересекаемых вертикалью композиции. В этом случае линия отсчета идет от поля одной жидкости через поле, где сосуществуют твердое тело А и жидкость переменного состава, и, наконец, в поле, где сосуществуют твердое тело А и твердое тело В.
Четвертый шаг — сделать более подробный анализ. Обратите особое внимание на то, где вертикаль композиции пересекает любые границы поля, и при необходимости используйте правило рычага.

Рисунок 13.

Температура, при которой вертикаль состава пересекает кривую ликвидуса, соответствует температуре, при которой твердое вещество А становится насыщенным жидкостью. Кристаллы А должны зародиться при температуре. Если предотвратить зародышеобразование, жидкость будет продолжать охлаждаться, и А станет пересыщенным в жидкости. Когда из жидкости начинает выпадать в осадок А, жидкость обогащается В. Напомним, что валовой состав остается неизменным на протяжении всего анализа.

Жидкость меняет состав по кривой ликвидуса; таким образом, ликвидус отмечает путь эволюции жидкости при охлаждении. А остается постоянным по составу на всем протяжении; обратите внимание, что левая часть поля ограничена составом чистого А. При промежуточной температуре, заданной двухфазной связующей линией, А и жидкость сосуществуют в количествах около 60% L и 40% А. (Подтвердите это, применив правило рычага) Состав жидкости дается опусканием к оси состава – около 67% А и 33% В.

Две кривые ликвидуса пересекаются в точке – эвтектике. Горизонтальная линия через эвтектику соединяет состав 3-х сосуществующих в равновесии фаз – А, В и жидкости эвтектического состава. Правило фаз Гибса определяет следующее соотношение между числом фаз, компонентов и степеней свободы (в нашем случае давление было фиксированным (1 атмосфера), поэтому выражение:

р + DF = с +1
 C равно 2 (двоичное), поэтому
 р + ДФ = 3.

В эвтектике 3 фазы, поэтому степеней свободы ноль. Чтобы получить представление о степенях свободы, рассмотрим ситуацию, в которой температура Z выше ликвидуса:

1 + ДФ = 3
или ДФ = 2.

Присутствует одна жидкость, и чтобы описать систему кому-либо, вам нужно указать температуру и состав жидкости; пересечение линий температуры и состава определяет уникальную точку. Когда присутствуют твердое вещество А и жидкость,

2 + ДФ = 3
или ДФ = 1.

Если вы скажете кому-нибудь, что система состоит из твердого тела А и жидкости, вы сможете однозначно определить систему, задав либо состав жидкости, либо температуру.

Таким образом, количество степеней свободы — это наименьшее количество переменных (таких как T, P и состав), необходимых для однозначного определения системы. В других источниках вы увидите правило фаз, указанное как

.
р + DF = с +2

Помните, что в наших бинарных системах давление было зафиксировано на постоянном уровне в 1 атмосферу, поэтому 2 уменьшены до 1. Следовательно, на эвтектической горизонтали правило уровня не может быть применено. Вы должны использовать правило рычага непосредственно над и непосредственно под эвтектической горизонталью и «определить», какие реакции происходят.

Выше эвтектики система состоит примерно из 50 % А и 50 % жидкости состава е. Ниже система состоит из 80 % А и 20 % В. Следовательно, при эвтектической температуре вся жидкость расходуется на осаждение 30 % А и 20 % В. Если бы вы охлаждали Z и записывали изменение температуры в зависимости от времени вы обнаружите, что температура достигнет эвтектики и останется постоянной, сколько бы времени ни потребовалось для протекания реакции. Помните, что фазовые диаграммы основаны на термодинамике и не содержат информации о времени, необходимом для достижения равновесия, или о том, как достигается равновесие.

Нарисуйте вертикаль X композиции, соответствующую 75% B и 25% A. Охладите эту композицию и опишите, что происходит. ( Вручите эту диаграмму

Первая твердая фаза, которая появляется при охлаждении:

А
Б

Нагревание является обратным охлаждением. Состав тепла Z. Обратите внимание, что смесь остается твердой до тех пор, пока не будет достигнута эвтектика.

Температура остается постоянной до тех пор, пока около 50% образца не расплавится, оставив твердое вещество А и жидкость.

Интервалы А плюс жидкость и В плюс жидкость можно назвать интервалами частичного плавления или частичной кристаллизации . Обычно мы думаем о твердом теле, имеющем уникальную температуру плавления; однако в случае смеси А и В имеется только один состав, который полностью плавится при одной температуре. Что это за состав?

Материалы могут проявлять различные реакции при нагревании:

конгруэнтное плавление – Твердое тело А переходит в жидкость того же состава
неконгруэнтное плавление – твердое тело А переходит в твердое состояние В плюс жидкость С
разложение – твердое тело распадается без образования жидкости.

Системы с соединением промежуточного состава

Циркон (ZrSiO4) является второстепенным компонентом многих гранитных пород. На следующей фазовой диаграмме показано, что происходит при нагревании циркона.

Рисунок 14.

Пометьте диаграмму, используя процедуры, описанные в предыдущем разделе. Начав с циркона, опишите, что происходит при нагревании этого материала. ( Отдайте эту диаграмму )

Обратите внимание, что на диаграмме есть две трехфазные соединительные линии. Один соединяет ZrO ₂, эвтектическую жидкость, и SiO ₂. Другой соединяет ZrO ₂, ZrSiO ₄ и SiO ₂.

На рисунке 165 формируется фазовая диаграмма с промежуточным составом (АВ). AB плавится конгруэнтно (переходит в жидкость состава AB). Если следовать составу AB, он переходит непосредственно в жидкость при температуре плавления. Обратите внимание, что эта диаграмма выглядит как две простые бинарные фазовые диаграммы. Состав AB остается твердым до тех пор, пока не будет достигнута температура, соответствующая «горбу». Обратите внимание, что этот горб равен тепловой разделитель . Композиции справа движутся к B, а композиции слева движутся к A.

Рисунок 15.

Пометьте каждое поле ( Отметьте на этой диаграмме ). Выберите сыпучий состав, равный 50 % АВ и 50 % А. Какое твердое вещество образуется первым при охлаждении жидкости этого состава до температуры ликвидуса?

АВ
Б
А

Найдите основной состав, равный 80% B и 20% AB. Какое твердое тело остается при температуре чуть выше эвтектической?

АВ
Б
А

Соединения, плавящиеся неконгруэнтно, сыграли важную роль в наших представлениях об магматических породах. Боуэн отметил, что при общем давлении в 1 атмосферу энстатит плавился с образованием оливина и жидкости. При охлаждении оливин реагировал с жидкостью с образованием энстатита. Этот экспериментально определенный результат привел Боуэна к предположению о прерывистой стороне ряда реакций. Неконгруэнтная кристаллизация представляет собой прерывистую реакцию, о которой идет речь. Напомним, что другая сторона реакции называется непрерывной стороной ряда реакций, поскольку между альбитом и анортитом (плагиоклазом) существует полный твердый раствор.

Схема ряда реакций Боуэна представлена на рисунке 16.

Рисунок 16.

Температура повышается вверх. Вязкость (мера сопротивления течению жидкости) уменьшается вниз. Силикаты на высокотемпературном конце имеют простую структуру (изолированный тетраэдр для оливина и одинарная цепь для пироксена), тогда как силикаты при более низких температурах имеют более сложную структуру (каркас для полевых шпатов и кварца).

Роль воды очень важна. В серии реакций предполагается присутствие воды, поэтому могут образовываться амфиболы и слюды. В отсутствие воды эти фазы не могут кристаллизоваться. Как будет отмечено в другом месте, вода может снизить вязкость расплава.

Рис. 17.

Пометьте поля на диаграмме на рисунке 17 ( Рука на этой диаграмме ). Обратите внимание, что если вы следите за составом энстатита (сплошная линия), он заканчивается в области оливина плюс жидкость (отсюда неконгруэнтное поведение энстатита при плавлении). Другими словами, если вы нагреете энстатит, он сформирует оливин и жидкость. [Это верно только при относительно низких давлениях – Точка p является перитектикой. Обратите внимание, что трехфазная связующая линия проходит через p и соединяет составы оливина, энстатита и жидкости из состава p. Если жидкость состава Enstatite охлаждается, оливин является первой фазой, которая кристаллизуется. При понижении температуры оливин продолжает выпадать в осадок, а жидкость меняет состав по ходу ликвидуса. На перитектической горизонтали три фазы находятся в равновесии. Ниже перитектической горизонтали остается только энстатит. Поэтому в перитектике оливин реагирует с жидким р и кристаллизует энстатит.

Выберите состав наполовину оливина и наполовину пироксена. Нарисуйте в композиции вертикаль и проследите за поведением кристаллизации. Обратите внимание, что оливин «перепроизводится» чуть выше перитектической горизонтали; то есть выше перитектики оливина больше, чем ниже. По словам Боуэна, «оливин реагирует с жидкостью с образованием пироксена».

Выберите состав, который содержит около 80% энстатита и 20% кварца. Какой минерал первым появляется при охлаждении этой жидкости?

Сколько оливина находится ниже перитектики?

25%
10%
0%

Следовательно: Начните с жидкости, состоящей на 50% из оливина и на 50% из энстатита. Какой из следующих минералов не будет образовываться при равновесии? Представьте себе ситуацию, при которой оливин удаляется из жидкости на перитектической р. Возможно, он тонет из-за своей высокой плотности. Когда кристаллы вычитаются из жидкости ( фракционирование кристаллов ), оставшаяся жидкость рассматривается как новая жидкость. Какие твердые вещества даст жидкий р при кристаллизации? Примерно сколько энстатита и кварца можно получить таким способом? (помните, что часть оливина была удалена в p)

50%
33%

Обратите внимание, что эта диаграмма говорит нам о том, что оливин (по крайней мере, богатая магнием разновидность) и кварц несовместимы.

То есть они не будут сосуществовать в равновесии. Я обнаружил, что отношения совместимости очень полезны при идентификации минералов.

Рис. 18.

Фазовая диаграмма на рис. 18 может выглядеть «странно». Однако имейте в виду, что температуры плавления А и В обозначены *. Следовательно, ниже B* находится твердое тело B, а выше B* — жидкое B. Обозначьте диаграмму. [Подсказка… “форма полуфутбола” определяет область несмешиваемости жидкости – Вручите эту диаграмму ].

Твердые растворы

Напомним, некоторые системы имеют твердый раствор. Например, альбит и анортит демонстрируют «полный» диапазон замещения [Na + Si] на [Ca + Al] в ряду плагиоклаза. Размер, заряд, структурное положение (координационное число) и предпочтительность связи являются переменными, которые контролируют степень, в которой один ион может замещать другой. Серия плагиоклаза изображена на рис. 19. Какое влияние оказывает анортит на температуру плавления альбита? .

Как влияет альбит на температуру плавления анортита?

Существует единственная кривая ликвидуса, которая отделяет область одной жидкости от области жидкости плюс твердое тело. В этом случае твердое тело меняет состав, а состав твердого тела при любой температуре задается солидусом. Вместе взятые ликвидус и солидус образуют линзу, в которой сосуществуют жидкость и твердый раствор.

Для объемного состава 50 % Ab (альбит) и 50 % An (анортит) вертикаль состава пересекает поле жидкости, поле жидкость плюс твердый раствор и поле твердого раствора. Самая верхняя двухфазная связующая линия показывает, что первый образовавшийся твердый раствор обогащен An, а последняя жидкость, исчезнувшая при охлаждении, обогащена Ab. При любой температуре двухфазная связующая линия соединяет состав жидкости, находящийся в равновесии с твердым раствором. Проведите перпендикуляр от конца связующей линии к оси отсчета композиции, чтобы определить точную композицию. Правило рычага можно использовать для определения процентного содержания твердого раствора и жидкости, присутствующих при данной температуре.

Рис. 19.

Диаграмма говорит нам, что конечное падение температуры требует, чтобы фаза твердого раствора изменила состав, чтобы быть в равновесии с жидкостью. Это означает, что фаза твердого раствора должна быть гомогенной — одинаковый химический состав во всей фазе твердого раствора. По мере того, как эти кристаллы становятся больше, требуется больше времени для гомогенизации. Опять же, термодинамика не рассматривает скорости реакций. Многие кристаллы плагиоклаза химически зональные, центр кристалла богаче An, а края богаче Ab. Это отражает неравновесную кристаллизацию.

Ряд твердых растворов с минимумом показан на рис. 20. Обратите внимание, что по мере кристаллизации оставшаяся жидкость движется к минимуму.

Рисунок 20.

Система k-полевой шпат и альбит при высоких температурах выглядит как бинарная система на рис. 21. При низких температурах ниже солидуса имеется усложнение (см. рис. 21). Обратите внимание, что этот «горб» похож на зазор несмешиваемости жидкости на рис. 18, за исключением того, что это область, в которой однородный твердый раствор разделяется или распадается на два твердых раствора. Этот тип разрыва называется сольвусом.

Стрелки рядом с пробелом показывают направление изменения состава. При понижении температуры две фазы твердого раствора продолжают отделяться друг от друга и приближаются, но не достигают составов двух крайних членов. Правило уровня можно использовать в пределах зазора распада для определения процентного содержания двух фаз, присутствующих при этой температуре.

Пометьте диаграмму ( Вручите эту диаграмму и крутую композицию X.

Рисунок 21.

Когда твердый раствор щелочного полевого шпата медленно охлаждается, щелочной полевой шпат распадается на фазу, богатую калием, и фазу, богатую натрием. Эта текстура называется пертитом, если богата калием > богата натрием, или антипертитом, если богата натрием > богата калием. Верхняя часть зазора находится при температуре около 660 ^o°С при давлении 1 атм. Если твердый раствор щелочного полевого шпата быстро охладить, он может расслоиться, но расслоение не будет видно без увеличения. Это называется микропертитом 9.0033 . Если фаза охлаждается так быстро, что не разделяется, а остается одной фазой, ее называют анортоклазом . Анортоклаз термодинамически нестабилен при поверхностных температурах и является метастабильным.

Неравновесная кристаллизация

На рис. 22 дана бинарная фазовая диаграмма, на которой присутствуют три неконгруэнтных соединения плавления промежуточного состава – C, D и E.

Рис. 23.

Обозначьте диаграмму ( Вручите эту диаграмму Выберите состав, состоящий из 50 % А и 50 % С. Может ли в условиях равновесия какая-либо другая фаза (С, D, Е или В) кристаллизоваться из этой жидкости?

Напомним, что при перитектике кристаллы должны оставаться в контакте с перитектической жидкостью, так что если кристаллы отделяются от жидкости при Тр, то жидкость следует считать новой жидкостью.

Боуэн считал, что жидкости, богатые кремнеземом (такие как гранит), могут быть получены из жидкостей, богатых основной массой (базальтов), путем отделения кристаллов от жидкостей в перитектических точках.

Цветовые обозначения фазы L, нуля N и заземления. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? T n l в электрической схеме

Виды проводов

Классификация проводов

Обозначения фазных, нулевых и заземляющих проводов

Фазные проводники

Нулевые проводники

Необходимость проверки маркировки

Назначение проводов в разводке

Фазовая линия

Обозначение нуля

Меры предосторожности

Заземляющие проводники (заземлители)

Фазный проводник, его определение по цвету или иначе

Расцветка электропроводки ускоряет электромонтаж

Расцветка фаз на электроподстанциях

Правила соблюдения расцветки электропроводки при монтаже

Как окрашиваются провода фазы

Цвет провода заземления

Какого цвета нулевой провод

Как проверить правильность маркировки и расключения

Виды проводов

Классификация проводов

Обозначения фазных, нулевых и заземляющих проводов

Фазные проводники

Нулевые проводники

L N в электрике – цвета проводов в трехжильном кабеле

Как определить L, N и PE?

Маркировка проводов в однофазной сети 220 В

Маркировка

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определение фазы с помощью индикаторной отвертки

Определение заземления, нуля и фазы с помощью контрольной лампы

С помощью измерительного прибора

Использование светодиода

Цветовая маркировка проводов

Как окрашиваются провода фазы

Цвет провода заземления

Какого цвета нулевой провод

Как проверить правильность маркировки и расключения

Цвет провода заземления

Фазный проводник, его определение по цвету или иначе

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Цвета проводов фаза, ноль, земля

Обозначение заземляющего провода

Нулевой провод

Обозначение фазного провода

Буквенное обозначение проводов

Буквенно-цифровые обозначения зажимов и проводов

Буквенно-цифровые обозначения зажимов и проводов

6.1.2 Чтение фазовых диаграмм: отдельные фазы и границы

6.1.2 Чтение фазовых диаграмм: Отдельные фазы и границы

Как читать фазовую диаграмму

Введение в фазовое равновесие

Оставить комментарий Отменить ответ
