Фаза и ноль проводка: Как определить фазу, ноль и заземление самому, подручными средствами?

Как определить фазу, ноль и землю: инструкция с видео

• Статья
• Видео

Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

• Использование индикаторной отвертки
• Двухпроводная сеть
• Трехпроводная сеть
• Определение мультиметром или тестером
• О чем еще важно знать?

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

• в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
• два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
• если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S.

Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

• Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
• Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

• Способы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Как определить фазу и ноль — Построй свой дом



Любые электромонтажные работы в частном доме связаны с определением назначения жил проводки. Если сказать проще, возникает необходимость определить фазу и «ноль», а также заземляющий провод. Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. О том, как определить фазу и ноль в вашей электрической сети мы и поговорим в этой статье.



Устройство бытовых электрических сетей



В предыдущей статье мы уже говорили, что при технологическом присоединении вашего дома, вам подводится трехфазное напряжение 380 В. Разводка по дому имеет напряжение 220 В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. О том, как устроен заземляющий контур мы говорили в предыдущей статье. В домах старой застройки заземляющего проводника может и не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.



Правила подключения электрических приборов



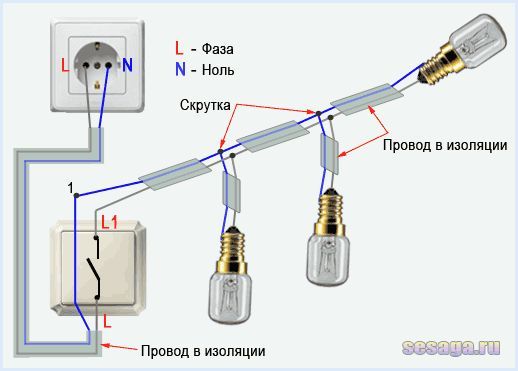

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.



Приборы и инструменты для электромонтажных работ



Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.



Пример HTML-страницы

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели и УЗО. Обычно их устанавливают в распределительном щитке. Все операции по подключению электроаппаратуры и зачистке проводов необходимо проводить при отключенных автоматах.



Правила работы с индикаторной отверткой



Чтобы проверить фазу с помощью индикаторной отвертки необходимо зажать отвертку между большим и средним пальцем руки, не касаясь не изолированной части. Указательным пальцем дотронуться до металлического пятачка на торце ручки. Металлическим концом отвертки прикасаются к оголенным концам проводов. Если провод фазный, загорится светодиод.



Визуальный метод определения фазы



Если проводка выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник в распределительной коробке можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках. Для этого необходимо сделать следующие действия:

• Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы может быть подключен только фазный провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
• Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите соединения проводов. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
• К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.



Определение фазы, нуля и заземляющего провода

Пример HTML-страницы



Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.





• Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
• Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
• Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно.
  Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
• Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.



Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.



В следующей статье я расскажу о видах ламп и цоколей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Мощность переменного тока, среднеквадратичное значение и трехфазные цепи

Мощность в цепях переменного тока, использование среднеквадратичных величин и трехфазного переменного тока, включая ответы на следующие вопросы: Что такое среднеквадратичное значение? Как рассчитать мощность, развиваемую в цепи переменного тока? Как можно получить 680 В постоянного тока из источника переменного тока 240 В только путем выпрямления? Когда нужны три фазы и зачем четыре провода? На этой странице даны ответы на эти вопросы. Это страница ресурсов от Physclips. Это вспомогательная страница для место расположения главных цепей переменного тока. Есть отдельные страницы по RC фильтрам, интеграторам и дифференциаторы, LC колебания и моторы и генераторы. Мощность и среднеквадратичное значение Мощность p, преобразованная в резисторе (т. е. скорость преобразования электрического энергия в тепло) p(t) = iv = v 2 /R = i 2 R. Мы используем p(t) в нижнем регистре, потому что это выражение для мгновенных мощность в момент времени t. Обычно нас интересует средняя отдаваемая мощность, обычно записывается как P. P — это полная энергия, преобразованная за один цикл, разделить на период T цикла, поэтому: В последней строке мы использовали стандартное тригонометрическое тождество, которое   cos(2A) = 1 – 2 sin 2 A. Теперь синусоидальный член усредняет к нулю за любое число полных циклов, поэтому интеграл прост и мы получаем Этот последний набор уравнений полезен, потому что они точно такие же, как обычно используется для резистора в электричестве постоянного тока. Однако следует помнить, что П. – средняя мощность, а V = V м /√2 и I= I м /√2. Глядя на интеграл выше и разделив на R, мы видим, что I равно квадратному корню из среднего значения i 2 , поэтому I называется среднеквадратичное или среднеквадратичное значение . Точно так же V = V м /√2 ~ 0,71*В м — среднеквадратичное значение напряжения. Когда речь идет о переменном токе, среднеквадратичные значения настолько часто используются, что, если не указано иное, указано, вы можете предположить, что значения RMS предназначены*. Например, нормальный бытовой переменный ток в Австралии – 240 В переменного тока с частотой 50 Гц. Среднеквадратичное напряжение составляет 240 вольт, поэтому пиковое значение V м = В.√2 = 340 вольт. Таким образом, активный провод идет от +340 вольт до -340 вольт и обратно. снова 50 раз в секунду. (Это ответ на тизерный вопрос на вверху страницы: выпрямление сети 240 В может дать как + 340 В постоянного тока и -340 В постоянного тока.) * Исключение: производители и продавцы оборудования HiFi иногда используют пиковые значения, а не среднеквадратичные значения, что делает оборудование более мощным чем есть. Мощность резистора. В резисторе R пиковая мощность (достигаемая мгновенно 100 раз в секунду для 50 Гц переменного тока) равно V м 2 /R = i м 2 *R. Как обсуждалось выше, напряжение, ток и, следовательно, мощность проходят через ноль. вольт 100 раз в секунду, поэтому средняя мощность меньше этой. Среднее в точности как показано выше: P = V m 2 /2R = V 2 /R. Силовые катушки индуктивности и конденсаторы. В идеальных катушках индуктивности и конденсаторах синусоидальный ток производит напряжения, которые соответственно 90 впереди и позади фазы тока. Таким образом, если i = I м sin wt, напряжения на катушке индуктивности и конденсаторе равны V м cos wt. и -V м мас.ч соответственно. Теперь интеграл cos*sin по целому количество циклов равно нулю. Следовательно, идеальные катушки индуктивности и конденсаторы в среднем не берет мощность из цепи. Трехфазный переменный ток Преимущество однофазного переменного тока состоит в том, что требуется только 2 провода. Его недостаток виден на графике в верхней части этой страницы: дважды за каждый цикл V стремится к нулю. Если подключить фототранзистор схему на осциллограф, вы увидите, что люминесцентные лампы включаются выключается 100 раз в секунду (или 120, если вы подключены к сети 60 Гц). Что делать, если вам нужна более равномерная подача электроэнергии? Можно запасать энергию в конденсаторах, конечно, но при цепях большой мощности это потребовало бы большие и дорогие конденсаторы. Что делать? Переменный ток генератор может иметь более одной катушки. Если в нем три катушек, установленных под относительными углами 120, то она будет производить три синусоидальные ЭДС с относительными фазами 120, как показано на верхнем рисунке справа. Мощность, подводимая к резистивному нагрузка каждой из них пропорциональна V 2 . сумма трех членов V 2 является константой. Мы видели выше среднего значения V 2 половина пика значение, так что эта константа в 1,5 раза превышает амплитуду пика для любой цепи, как показано на нижнем рисунке справа. Вам нужно четыре провода? В принципе, нет. Сумма трех Условия V равны нулю, поэтому при условии, что нагрузки на каждую фазу равны идентичны, токи, отбираемые от трех линий, складываются в ноль. На практике ток в нейтральном проводе обычно не совсем ноль. Кроме того, он должен быть таким же, как и другой. провода, потому что, если одна из нагрузок выйдет из строя и сформирует разомкнутая цепь, в нейтрали будет течь ток, аналогичный что в оставшихся двух нагрузках. Напряжение (вверху) и квадрат напряжения (внизу) в трех активных линиях трехфазного питания. Перейти на сайт главных цепей переменного тока, RC-фильтры, интеграторы и дифференциаторы LC-колебания, или к Двигатели и генераторы. Джо Вулф / [email protected], телефон 61-2-9385 4954 (UT +10, +11 окт-март). Школа физики Университета Нового Южного Уэльса, Сидней, Австралия. Научная домашняя страница Джо Список образовательных ссылок Сайт Music Acoustics С днем ​​рождения, теория относительности! По состоянию на июнь 2005 г. относительность 100 лет. Наш вклад — Эйнштейн Свет: относительность вкратце… или подробно. В нем кратко объясняются ключевые идеи. мультимедийная презентация, которая поддерживается ссылками на более широкие и более глубокие объяснения.

Основное руководство по подключению электропроводки в жилых помещениях – Wira Electrical

Подключение электропроводки в жилых помещениях полезно изучить, если мы попытаемся проанализировать проблемы с электричеством вокруг нас.

В Соединенных Штатах большинство бытовых осветительных приборов и приборов работают от однофазного переменного тока 120 В, 60 Гц. (Электричество также может подаваться при напряжении 110, 115 или 117 В, в зависимости от местоположения).

Сначала обязательно прочитайте, что такое цепь переменного тока.

Местная энергетическая компания снабжает дом трехпроводной системой переменного тока. Обычно, как показано на рисунке (1), линейное напряжение, скажем, 12 000 В понижается до 120/240 В с помощью трансформатора.

Рис. 1. Бытовая система электропитания 120/240. ( Источник: А. Маркус и К. М. Томсон, Электричество для техников, 2-е изд. [Englewood Cliffs, NJ: Prentice Hall, 1975, p.324 .)

Три провода, идущие от трансформатора, обычно окрашены в красный (горячий), черный (горячий) и белый (нейтральный). Как показано на рисунке (2), два напряжения 120 В противоположны по фазе и, следовательно, в сумме дают ноль.

Рисунок 2. Однофазная трехпроводная проводка

, который, V _W = 0 %, V _W = 0 %, V _W = 0 %, V _W = 0 минут. ◦, В _R  = 120∠180 ◦ = − В _B .

(1)

Поскольку большинство электроприборов рассчитано на работу с напряжением 120 В, освещение и электроприборы подключаются к линиям 120 В, как показано на рисунке (3). комната.

Рисунок 3. Типовая электросхема помещения. ( Источник: А. Маркус и К. М. Томсон, Электричество для техников, 2-е изд. [Englewood Cliffs, NJ: Prentice Hall, 1975], с. 325 ).

Обратите внимание на рис. (1), что все устройства подключены параллельно. К ЛЭП 240 В подключаются тяжелые приборы, потребляющие большие токи, такие как кондиционеры, посудомоечные машины, духовки, стиральные машины.

Из-за опасностей, связанных с электричеством, электропроводка в доме тщательно регулируется нормами, установленными местными постановлениями, и Национальным электротехническим кодексом (NEC).

Во избежание проблем используются изоляция, заземление, предохранители и автоматические выключатели. Современные нормы электропроводки требуют наличия третьего провода для отдельного заземления.

Заземляющий провод не несет питания, как нейтральный провод, но позволяет приборам иметь отдельное заземляющее соединение.

На рис. (4) показано подключение розетки к линии 120 В среднеквадратичного значения и к земле.

Как показано на рисунке, нейтральная линия соединена с землей (землей) во многих критических точках.

Рисунок 4. Подключение розетки к горячей линии и к земле.

Хотя линия заземления кажется излишней, заземление важно по многим причинам.

Во-первых, это требуется NEC.

Во-вторых, заземление обеспечивает удобный путь к земле для молнии, ударяющей по линии электропередач.

В-третьих, заземление сводит к минимуму риск поражения электрическим током.

Шок вызывает прохождение тока от одной части тела к другой. Человеческое тело подобно большому резистору R.

Если V — разность потенциалов между телом и землей, то ток через тело определяется по закону Ома как

(2)

Значение R варьируется от человека к человеку и зависит от того, мокрое тело или сухое.

Насколько силен или смертоносен шок, зависит от силы тока, пути прохождения тока через тело и продолжительности воздействия тока на тело.

Токи менее 1 мА могут быть безопасными для организма, но токи более 10 мА могут вызвать сильный шок.

Современным защитным устройством является прерыватель цепи замыкания на землю (GFCI), используемый в наружных цепях и в ванных комнатах, где риск поражения электрическим током наиболее высок.

По сути, это автоматический выключатель, который размыкается, когда сумма токов i _R , i _W и i _B  через красную, белую и черную линии не равна нулю или i _R  + i _W  + i _B   ≠ 0.

Лучший способ избежать поражения электрическим током – следовать правилам техники безопасности, касающимся электрических систем и приборов. Вот некоторые из них:

• Никогда не предполагайте, что электрическая цепь обесточена. Всегда проверяйте, чтобы быть уверенным.
