Каково напряжение нейтрального провода?
Электрическая безопасность
Это распространенный вопрос, на который, казалось бы, должен быть простой ответ, но на самом деле это не так. Часто говорят, что нейтральный провод имеет нулевое напряжение. Однако, если вы коснетесь этого провода в работающей системе, вы часто очень быстро обнаружите, что технически наличие нулевого напряжения сильно отличается от отсутствия электричества. Напряжение каждой фазы цепи измеряется относительно нейтрали, поэтому говорят, что оно равно нулю.
Фактическое количество электричества, протекающего через нейтральный провод, может сильно различаться от системы к системе. Даже две похожие системы могут сильно отличаться, если они установлены в разных местах. Это связано с тем, что нейтральный провод может быть неправильно подключен к земле или через него может подаваться электричество от других систем на линии.
Хотя, как правило, через нейтральный провод должно проходить значительно меньшее напряжение, чем через любой другой провод системы, это не означает, что к нему можно прикасаться. Даже в системе, которая работает должным образом, работа с нулевым проводом под напряжением по-прежнему опасна, потому что, если в системе возникнет какая-либо непредвиденная неисправность, ток может пройти через нейтральный провод и попасть на землю.
Электрические системы довольно сложны, и то, как они обсуждаются, часто сбивает с толку, особенно для «среднестатистического Джо», не имеющего никакого образования в области электротехники. Кто-то без опыта, возможно, слышал, что нейтральный провод имеет нулевое напряжение, и начал работать на нем или рядом с ним, не принимая никаких мер предосторожности. Если они соприкоснутся с проводом без защиты, они могут получить очень опасный удар током. По этой причине все провода во всех электрических системах следует считать опасными. Размещение этикеток или знаков безопасности, предупреждающих людей не только об опасности, но и о том, что с ними должны работать только обученные электрики, является важной частью общей безопасности на рабочем месте.
Похожие вопросы
- Какие уровни напряжения смертельны?
- Какого цвета электрические провода?
- Что представляют собой риски электробезопасности в лаборатории?
- Каковы различия в напряжении между США и Европой?
- Какие общие опасности возникают при работе с электричеством?
- Что такое электрические устройства безопасности?
- Какие типы этикеток используются для электрических панелей?
- Какие средства индивидуальной защиты обычно используются для электробезопасности?
- Что представляют собой риски электробезопасности на строительной площадке?
Дополнительные ресурсы
Просмотреть все Вопросы и ответы по электробезопасности
Другие БЕСПЛАТНЫЕ ресурсы:
- 10 шагов к электробезопасности
- Знаки электробезопасности
- Что такое электрическая дуга?
- NFPA 70E: Стандарт электробезопасности
- Национальный электротехнический кодекс (NEC)
- Изделия для обеспечения электробезопасности
- Электробезопасность Вопросы и ответы
- Какие уровни напряжения смертельны?
- Дополнительные ресурсы по электробезопасности
Полезные ресурсы
mains – Использование 5-жильного кабеля в однофазной электропроводке
Поскольку я получил много ответов в другом месте, я попытаюсь ответить на свой вопрос, и если я ошибаюсь, надеюсь, кто-нибудь меня поправит.

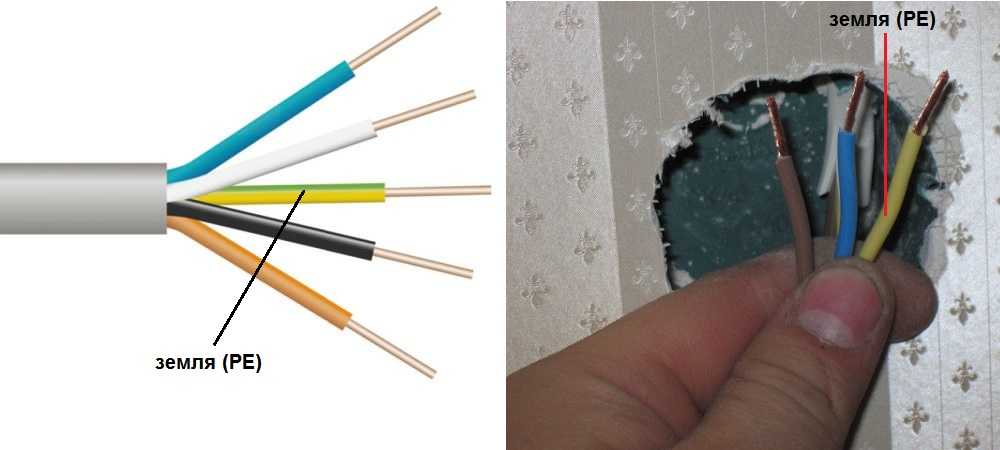

Напомним, речь идет об однофазной, а не трехфазной схеме. В трехфазной схеме нет проблем с наличием одной общей нейтрали между тремя фазами. Мы говорим строго об однофазной настройке, например, с использованием 5-жильного кабеля, который чрезвычайно распространен и доступен везде (поскольку он часто используется для трехфазных устройств).
Таким образом, очевидно, что 5-жильный кабель, используемый для L+N, L+N и общего PE, полностью подходит и не о чем говорить. Более сложная ситуация, когда у вас есть несколько групп, обслуживаемых, скажем, тремя линиями с общими N и PE.
Хотя это возможно, здесь есть несколько проблем.
Проблема №1
Первая заключается в том, что в однофазной цепи нагрузка на нейтраль представляет собой сумму нагрузок на отдельные провода. Это означает, что если вы используете пиковые нагрузки 16 А на трех линиях 5 × 2,5 мм², ваш N будет иметь общую нагрузку 48 А, которую не выдержит провод 2,5 мм².
Есть несколько способов справиться с этой ситуацией:
- Ограничить потребление, скажем, до 6 А на линию (18 А) в сумме, тем самым не допуская, чтобы общая нагрузка превышала емкость N по умолчанию.
- Используйте автоматические выключатели на 16 А на линию, но мы также устанавливаем автоматический выключатель на 16 А на слив, тем самым предотвращая суммарную нагрузку, превышающую 16 А.
- Используйте переключатель сброса нагрузки.
Мораль этой истории в том, что нет причин ограничивать себя ¹⁄₃ пропускной способности провода. Так что это хорошо.
Проблема №2
Следующая проблема заключается в том, как обращаться с защитой от короткого замыкания и перегрузки. При обычном использовании с 3-жильным кабелем вы можете установить автоматический выключатель только на L или на оба L и N в конфигурациях L+N или 2P. А вот в цепи с общей нейтралью неисправность требует отключения всех фаз, что подразумевает использование многополюсных автоматических выключателей.
Эта проблема очень болезненна, потому что вы потеряли избыточность. Проблема в одной из трех групп сокетов убивает две другие. Это, конечно, предполагает, что вы прокладываете провода параллельно, а не в каком-то кольце, где проблемы будут еще хуже.
Проблема №3
Последняя проблема связана с использованием УЗО. В обычном сценарии ваше УЗО срабатывает, когда входные и выходные усилители различаются. Но в нашем сценарии они на самом деле разные почти по определению: 10А может поступать на одну из линий, а у вас может быть 20А на нейтрали в целом. Так что КОД будет паниковать.
Решение здесь состоит в том, чтобы соединить провода в УЗО. Только так можно обеспечить измерения до/от маха.
Положительная сторона #1
На самом деле во всем этом есть огромная положительная сторона, которую я обнаружил, связанная с использованием приводов (или контакторов, если вы склонны к этому). Как правило, в данной комнате все розетки входят в одну единую группу, висят на одном кабеле сечением 2,5 мм². Вы отключаете его, и вся комната становится темной.
Если вам нужен более детальный контроль, вы можете проложить провод к каждому отдельному блоку розеток (т. е. к набору из нескольких розеток с рамкой) по отдельности.
