Ошибки при подключении патрона лампы к проводам

Разделы статьи:

Ошибки при подключении патрона для лампы к проводам

При всей кажущейся простоте, подключить патрон лампы к проводам не так уж и просто. Во-первых, необходимо наличие минимальных знаний. Во-вторых, нужно понимать, что патроны для ламп бывают разные.

Порой сами электрики допускают ошибки при подключении патронов к проводам. Например, они подключают патрон, таким образом, что его резьбовая часть находится под напряжением…

Сегодня мы рассмотрим, как правильно подключить патрон, чтобы не допустить этих ошибок. Подписывайтесь на канал в Дзене и будьте в курсе последних публикаций elektrikinfo.ru

Какие патроны для ламп бывают

Самое большое распространение на сегодняшний день получили следующие виды патронов для ламп:

  • Керамические патроны;
  • Карболитовые и самозажимные пластиковые патроны.

Карболитовый патрон черного цвета является самым популярным из всех. Состоит он из трех частей: донышка, корпуса цилиндрической формы, а также, керамического вкладыша с контактами. При этом наибольшей популярностью пользуются патроны для ламп, которые имеют маркировку Е27 и Е14.

Данная маркировка патронов указывает на диаметр цоколя. Чем больше цифра на конце, тем больше диаметр. Буква Е говорит о том, что патрон имеет резьбу и относится к винтовой серии патронов. Также бывают патроны для ламп и с буквой G в маркировке, так называемые «штыревые патроны».

Их отличие от обычных патронов в том, что они способны выдерживать небольшие нагрузки. Патроны для ламп серии G выдерживают лишь 4 Ампера. Простыми словами говоря, они не рассчитаны на нагрузку более 0,9 кВт (900 Ватт).

Фазу или ноль должен размыкать выключатель?

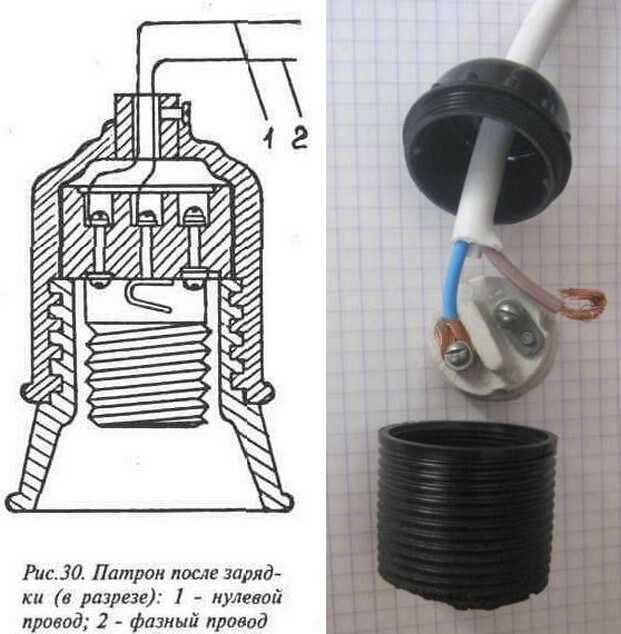

При подключении патрона к проводам важно соблюсти одно главное правило. Заключается оно в том, что фаза должна подключаться к центральной части патрона, а не к резьбовой. Также, выключатель должен размыкать фазу, а не ноль. Именно так по всем правилам подключаются патроны для ламп к действующей проводке.

Дело в том, что выключатель способен разрывать только один из проводов, фазу или ноль. По правилам, это должна быть фаза, поскольку при замене лампы, в патроне может быть опасное напряжение. То же самое касается и центральной части патрона, именно к нему должна подключаться фаза, а не к резьбе.

Второе правило связано с тем, что при замене лампы вы можете случайно коснуться её цоколя. И вот, казалось бы, такое простое мероприятие, как замена лампочки, может привести к трагедии. Именно по этим двум причинам и важно подключать патрон правильно, с соблюдением всех норм и правил.

Патрон подключён, а лампа не горит

Частой причиной того, что лампа не горит, является сильное загибание центрального контакта в патроне. В таком случае цоколь лампы просто не достаёт до патрона. Соответственно фазы нет, лампа не горит и не светит.

Исправить данную проблему поможет отгибание центрального контакта в патроне. Обязательно перед осуществлением данной работы необходимо обесточить патрон. Причём делать это лучше всего не выключателем, а автоматом, через который запитана группа освещения.

Поделиться статьей в социальных сетях

Блин, фаза-ноль есть, света нет. 🙂

Joker12

Соседи сверху затопили немного. Люстра на кухне погасла.
Разобрал, прозвонил. Все нормально, повесил назад. Не горит.
Померил напряжение тестером, 220 есть. Не горит. Откопал фазовый пробник, все как положено фаза есть, ноль есть. Не горит. Что за полтергейст, млять ? Не пойму, никак.

Drakar76

Подключите люстру в другом месте, может косяк в ней ?

вячко

Если напряжометр показывает 220 В, да и пробник подтверждает, ИМХО, косяк в самой люстре.
Подключить обычную лампочку на кухне, для проверки, либо люстру подключать в гарантированно рабочем месте (хоть в розетку провода засунуть).

x32

выкрутите лампочку и померяте напряжение на контактах патрона)))

krysoboj

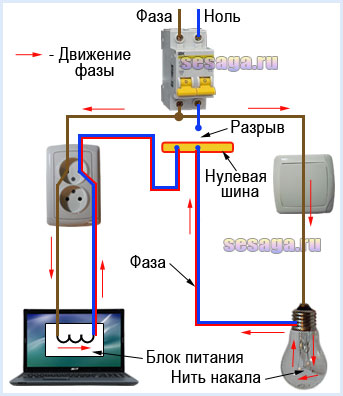

напряжение может быть, а тока не быть. странно только на первый взгляд. представьте что напряжение это перепад высот-давление воды в трубочке, а ток-это расход-толщина струи. напряжение есть а через маленькую дырдочку не текёт. вот такая хрень может быть, если залили выключатель. чё тут думать-проверяйте контрольной лампой начиная от люстряных проводов из потолка и далее-распаечная коробка в стене под потолком-вскройте, просушите, выключатель, далее -по коробкам до щитка. провод в стене перегорает-но редко. обычно в коробке- при вскрытии сразу запах палёного. обратите внимание-к двухклавишному выключателю подходит один фазный провод, раздвояяцца и к люстре подходит уже три провода- два фазных от выключателя и один ноль из коробки. может вы подключили оба фазных к лампочке?

x32

krysoboj
странно только на первый взгляд

электричество было всегда за гарнцами моего понимая. особенно ток “текущий” по проводам. спасибо за пояснение 😊

Joker12

обычная у меня люстра, там один патрон. В принципе нечему ломаться, а вот поди ты. Я ее когда разобрал/собрал она нормально работала. В смысле днем, а вечером капут, не горит. По всей видимости выключатель навернулся, т.к. 220 присутствует на патроне в любом положении оного. Под нагрузкой с лампочкой, видимо фаза куда-то девается с контакта выключателя.

Drakar76

два фазных от выключателя и один ноль из коробки. может вы подключили оба фазных к лампочке?

Между 2 фазными будет нуль по тестеру (т. к. фаза одна и та же )!

220 присутствует на патроне в любом положении оного.

220 по индикатору(фазному пробнику) или по тестеру? Если на патроне всегда фаза по индикатору- оборван нуль , если по тестеру то

напряжение есть а через маленькую дырдочку не текёт

ищите место с контактом в виде “маленькой дырдочки”

Lat.(izvinite) strelok

Скорее всего где-то слабый контакт. Типо провод оборван но по “угольной дорожке” напряжение поступает. Попробуйте замерить все то же самое но под нагрузкой- то есть при включенном переключателе и вкрученной лампочке. Картина будет ясна.

Drakar76

Скорее всего где-то слабый контакт. Типо провод оборван но по “угольной дорожке” напряжение поступает. Попробуйте замерить все то же самое но под нагрузкой- то есть при включенном переключателе и вкрученной лампочке. Картина будет ясна.

+100

Joker12

фазу кажет при любом положении выключателя, по индикатору фазному. Видимо совпадение, сначала нагнулась люстра (ее я починил) потом сразу выключатель. Поэтому я запутался. Ладно, вечером разберу все еще раз, причина вылезет.

Прохожий

Joker12
фазу кажет при любом положении выключателя, по индикатору фазному. Видимо совпадение, сначала нагнулась люстра (ее я починил) потом сразу выключатель. Поэтому я запутался. Ладно, вечером разберу все еще раз, причина вылезет.

Ну тогда все может быть так – выключатель доблестные строители обычно вешают не на фазу, а на ноль (почему так – фиг знает, второй такой казус – всегда перепутают выключатели у туалета и ванной – ближний к ванной всегда включает свет в туалете 😊) Поэтому при любом положении выключателя тестер покажет фазу, а лампа не загорится. Посмотрите контакт в выключателе.

Allour

Индикатор то у вас какой – одно или двух полюсной? Активный или простой через резистор просто неонка включена? Возьмите вместо него лучше цешку. И как написано ранее – от вывода на люстру до распредкоробки прозвонить всю цепочку по учсаткам. Кстати патрон сам в люстре смотрели? Часто или язычок может отойти, контакта на лампочку не будет, или контакты просто сильно могут окислиться, тоже не очень хорошо. Индикатор или тестер-то при этом наличие напряжения покажут.

Joker12

И как написано ранее – от вывода на люстру до распредкоробки прозвонить всю цепочку по учсаткам. Кстати патрон сам в люстре смотрели? Часто или язычок может отойти, контакта на лампочку не будет, или контакты просто сильно могут окислиться, тоже не очень хорошо.

Патрон еще вчера был зачищен шкуркой 😊 А индикатор пес знает какой, я не электрик. Старинный советский синий, вот.

tricky

Прозвоните омметром люстру на целосность цепи. Или прикрутите другой потребитель к проводам вместо люстры(патрончик с проводами и лампой например).Получите место косяка. Удивляюсь людям которые орудуют запросто мультиметром, а с пустяком типа люстры и однофазной эл.сети им не разобраться.

выключатель доблестные строители обычно вешают не на фазу, а на ноль (почему так – фиг знает, второй такой казус – всегда перепутают выключатели у туалета и ванной – ближний к ванной всегда включает свет в туалете

Вредители!Такие казусы легко решаются при любых косметических ремонтах. Нормальному электрику достаточно вскрыть коробки где надо и помелочи покувыряться.

krysoboj

а лампочка то целая?

Joker12

Прозвоните омметром люстру на целосность цепи. Или прикрутите другой потребитель к проводам вместо люстры(патрончик с проводами и лампой например).Получите место косяка. Удивляюсь людям которые орудуют запросто мультиметром, а с пустяком типа люстры и однофазной эл.сети им не разобраться.

Ну вот, не разберусь никак. Люстра прозвонена, тыщу раз. Проверена. Все нормально. Херня какая-то. Фаза звонится с выключателя до места подключения на потолке. Ноль, а хрен знает как его прозвонить… не на площадку же тащить провода. Звонил при выключенных автоматах.
Ради интереса прозвонил фазу на потолке с розеткой над плитой, бодро звонится с обеими клеммами ? Чей-то я совсем запутался. Розетка работает. Из всего произошедшего, подтопили маленько и в этот же день меняли счетчики электрические, может там чего перепутали ?

tricky

не на площадку же тащить провода.

На батарею попробуйте, или водопровод.

бодро

всмысле пищит?Выдерните все вилки эл.приборов из розеток-потребители соединяют фазу с нулем(нейтралью).

Joker12

всмысле пищит?Выдерните все вилки эл.приборов из розеток-потребители соединяют фазу с нулем(нейтралью).

Во, спасибо за советы.

Нуль с водопроводом не звонится.

tricky

Внимание!Гарантии на 100% что трубы имеют контакт с нулем нет. Наверное придется коробку ковырять…

Joker12

Наверное придется коробку ковырять…

Нет у меня коробки в этой квартире. Хрущевка.
Выключатель кстати снял, работает он… На столе звонится нормально, в одну сторону. Под напругой в обе, при любом положении переключателя.

tricky

Нет у меня коробки в этой квартире.

Разветвительная коробка у есть и не одна. Где-то же соединены провода питаюшие, на светильник, на выключатель, на розетку?Находятся обычно над выключателем(и),розетками под самым потолком. У вас там пара выключателей и розетка на одном пятачке?Над ними и коробка. Если теребить, то надо осторожно, провода в хрущевках минимально короткие и ломкие. Наверное она и была залита

На столе звонится нормально, в одну сторону. Под напругой в обе, при любом положении переключателя

К сожалению, не понимаю в таком изложении. Провода на выключателе медь или аллюминий?

Joker12

Разветвительная коробка у есть и не одна

Нашел вроде, еле-еле. Жена прибьет, резать обои надо.

К сожалению, не понимаю в таком изложении.

На столе без проводов прозванивается, как нормально работающий. Вкл- пищим, выкл – не пищим. При прикручивании проводов к выключателю, что вкл-пищим, что выкл-пищим. Как-то так. Провода и там (на выкл) и там (под потолком), люминь.

Пошел вскрывать коробку. Причина явно там.

Lat.(izvinite) strelok

Joker12
Пошел вскрывать коробку. Причина явно там.

возьми лампочку вкрути в патрон и выведи 2 провода- будет пробник для проверки напряжения под нагрузкой. Тестер не всегда показывает “истинное” положение вещей. ну, и тыркай от автоматов и далее к нагрузке…

kosti87

А вы лампу с вкрученой лампочкой прозванивать пытались?

Joker12

На сегодня хватит. Лампочкой уже пробовал, то горит, то не горит. Бессистемно как-то. Распредкоробку я расковырял, завтра буду возиться.

Lat.(izvinite) strelok

Joker12
то горит, то не горит

скорее всего плохой контакт где-то, или в коробке или в выключателе. Как вариант ( ну это писец, конечно, хотя и маловероятно) где-то гвоздиком был перебит провод, пока было сухо- контакт был, залило- окислился и “почти пропал”.

Allour

Нуль (или она же “земля”) проверяем просто – тем же тестером на омики, в разрыв включаем проверяемый провод, покажет замыкание (сопротивление близкое к нулю) провод живой, нет – ищите обрыв. А индикатор у вас похоже обычный однополюсной, неонка и резистор, только и всего, он будет светиться даже от наводки, правда слабее чем от нормальной фазы, неточная вещь. Коробку посмотрите, скорее всего там проблема.

Прохожий

tricky
…
Вредители!Такие казусы легко решаются при любых косметических ремонтах. Нормальному электрику достаточно вскрыть коробки где надо и помелочи покувыряться.

Дык понятно, что это все просто устраняется … Просто отметил, что во всех практически квартирах, которые знаю, строители упорно подключают выключатели ванны и туалета “наоборот”… Почему так – фиг знает, но факт.

Drakar76

Просто отметил, что во всех практически квартирах, которые знаю, строители упорно подключают выключатели ванны и туалета “наоборот”..

Такие электрики-у родителей на кухне и в ванной пропал свет ,стали разбираться, нашли обрыв в коридоре . Оказалось, Что кто-то срастил алюминиевый провод куском медного на скрутку, сверху замазал пластилином и заляпал краской и мы получили это от строителей. В другом новом доме где меня попросили ” помочь по электричеству ” все розетки и выключатели ставили шуруповертом- в итоги половина резьб сорвана, шлицы сорваны почти везде, винтовые крышки раздавлены. Заземление в том доме выведено от розеток в ванную комнату на трубу холодной воды, а вот ванна вообще не заземлена. Чтобы вывести провода в потолке (для люстр )пробиты дыры 10-15 см., это заклеено бумагой и забелено!Дом считается элитным)))

Monolit-kbf

Drakar76, жестоко однако 😊 Хотя что говорить – застройщики хотят сэкономить на квалифицированых рабочих, нанимают всяких равшанов с джамшутами, и вот результат.

Прохожий

Drakar76

Такие электрики-у родителей на кухне и в ванной пропал свет ,стали разбираться, нашли обрыв в коридоре . Оказалось, Что кто-то срастил алюминиевый провод куском медного на скрутку, сверху замазал пластилином и заляпал краской и мы получили это от строителей. В другом новом доме где меня попросили ” помочь по электричеству ” все розетки и выключатели ставили шуруповертом- в итоги половина резьб сорвана, шлицы сорваны почти везде, винтовые крышки раздавлены. Заземление в том доме выведено от розеток в ванную комнату на трубу холодной воды, а вот ванна вообще не заземлена. Чтобы вывести провода в потолке (для люстр )пробиты дыры 10-15 см., это заклеено бумагой и забелено!Дом считается элитным)))

Это не шуруповертом ставили 😊,это строители дрелью крутили – она не тормозится сразу как шуруповерт и прожимает шуруп дальше.

Drakar76

Это не шуруповертом ставили ,это строители дрелью крутили – она не тормозится сразу как шуруповерт и прожимает шуруп дальше.

+100

krysoboj

ребят, я раньше пропаивал скрутки посом и промывал их от остатков флюса из клизмы и тряпочкой вытирал. а кабели сращивал- с эпоксидкой.. но клиенты- пизнесмены норовят заплатить- даже на автобус иногда не хватало. или вообще не заплатить. старался объяснить- что без меня будет как у дракаровских родителей. не понимают. или делают вид. а самое интересное-учитывая мою репутацию- зовут и теперь иногда-очень редко правда- исправлять чужие сопли- и всё равно не платят. не, парни -для наших людей можно делать только дрелью, молотком и задницей. в бытность мою энергетиком жэу вызвали на квартиру. половина квартиры запитана от другой половины-посредством перекидки двужильного б.у.шного провода из действующей розетки в недействующую. провод лежит на полу, здесь же ползает ребёнок. хозяин-мент. работу делал жкошный электрик как шабашку. я по дурости начал объяснять хозяину что прошлый электрик сидит за оскорбление мента. провод просто оторвал. бумеранг вернулся

Drakar76

Недавно был в одной квартЕре , хозяЯва вешали пАтрет-перебили провод к выключателю, чтобы СВЕТ БЫЛ поверх обоев от коробки до выключателя бросили соплю телефонным проводом, и самое забавное работает! Только надолго ли хватит?!!!)))

ребят, я раньше пропаивал скрутки посом и промывал их от остатков флюса из клизмы и тряпочкой вытирал

Надежно, только че-то я ленюсь , все либо в клеммники под винт , либо в гильзу под клещи.

пизнесмены норовят заплатить- даже на автобус иногда не хватало

+много

krysoboj

да я уж старый- клеммники тогда были только совковые фенолоформальдегидные, с винтами без шлицов и резьбы. на старых дырявых складах в расползшихся картонных коробках. а на импортные пиздесмены денег не давали. а уж клещи и тем более гильзы- уууууу.

Allour

Кусок алюминиевой трубки и горячая обжимка холодными пассатижами – наш ответ требованиям ПУЭ на опресовку гильзами соединений проводов в коробке.
Объяснять кому-что либо бесполезно – пока работает и ладно, там посмотрим что делать – девиз большинства. По оплате – брать заранее вперед перед исполнением работы договорную сумму, иначе идите к другому мастеру.

krysoboj

ув. джокер если вы можете соединить лампочку и батарейку куском провода, и до сих пор не разобрались- предлагаю нарисовать схемку вашей проводки, отключить автомат в щитке, отсоединить квартирный ноль- с этим чуть сложнее-он в хрущовке присоединяется к каркасу самого этажного щита-там их 5-6 винтов. повторного заземления в квартире нет. если целый пакетник-всё просто-он отключает и ноль и фазу. и начать прозвонку- вытаскиваете всё из розеток, выключаете светильники, меряете фазу-ноль в щите- далее думайте головой и промериваете по участкам омметром

kosti87

а вот ванна вообще не заземлена

не хотел бы лезть в чюжой монастырь, но например в германии ванны больше не зазимляют, по той причине что если например сидя в ванне туда падает фен то ток остаётся в ванной а не уходит через зазимление.

Drakar76

не хотел бы лезть в чюжой монастырь, но например в германии ванны больше не зазимляют, по той причине что если например сидя в ванне туда падает фен то ток остаётся в ванной а не уходит через зазимление.

То в Германии, а у нас :

ПУЭ 7 рис. 1.7.7 Заземление ванн

ПУЭ 7 пункт 7. 1.48 Розетки в ванной

Если в ванную упал фен (а ванна не заземлена) при прикосновении например к полотенцесушителю шансов выжить мало!ИМХО

kosti87

шансов выжить мало

это точно

Joker12

ув. джокер если вы можете соединить лампочку и батарейку куском провода, и до сих пор не разобрались- предлагаю нарисовать схемку вашей проводки,

товарищ Джокер, на работе с 8 до упора. Сегодня доплелся домой, сил нет. Купил два пробника по дороге. Попробую завтра вечером починить, все это электрическое безобразие. Чудес не бывает, видимо просто кучка совпадений, в моем случае.

Drakar76

Joker , что с проводкой? Народ волнуется!)))

Joker12

Joker , что с проводкой? Народ волнуется!)))

Замкнуло, где-то в плите потолочной. Жопа.

Monolit-kbf

Joker12
Замкнуло, где-то в плите потолочной. Жопа.

Попробуйте провод подергать. Если идет – к концам старого провода новый привязывайте и тяните. А если не идет – то тут варианты. От кинуть соплю в кабель-канале пластиковом до штробления плиты с полседующей штукатуркой.

Drakar76

Замкнуло, где-то в плите потолочной. Жопа.

Не айс , будете делать сами или позовёте спеца? Дальнейшие советы нужны?

Joker12

Не айс , будете делать сами или позовёте спеца? Дальнейшие советы нужны?

Мыслю к концу старого провода, привязать новый и тянуть в щиток. Если не получится, то фиг знает чего делать. Тросик пытаться протянуть, потом опять по новой. Штробить не хочется. Провода там в плите конечно ветхие, надежды не внушают.

Drakar76

Мыслю к концу старого провода, привязать новый и тянуть в щиток. Если не получится, то фиг знает чего делать. Тросик пытаться протянуть, потом опять по новой. Штробить не хочется. Провода там в плите конечно ветхие, надежды не внушают.

Так и надо (монолит кстати это и советует ) только сначала надо провод в потолке слегка обдолбить ,чтобы он свободно ходил! Заодно проверишь ,есть ли в плите пустота , а то изредка бывает ,что провод проводят по полу этажом выше и заливают стяжкой, тогда только штробить!(сам такое не встречал но в литературе описано)!

krysoboj

в плите на вводе в квартиру из этажного щита?? вот повезло. коверяясь в щите ни в коем случае нельзя замонолитить воровскую отпайку мимо счётчика. это очень плохо незаконно и бессовестно- воровать у чубайса. не делайте так никогда

Drakar76

Мыслю к концу старого провода, привязать новый и тянуть в щиток.
в плите на вводе в квартиру из этажного щита?? вот повезло. коверяясь в щите ни в коем случае нельзя замонолитить воровскую отпайку мимо счётчика. это очень плохо незаконно и бессовестно- воровать у чубайса. не делайте так никогда

Я так понял ,что “щиток”-это распредкоробка на кухне, тогда все не так страшно!ИМХО

tricky

Joker

У вас есть электрики знакомые есть?Самая пора к ним.

Joker12

Электрики знакомые есть, думаю сам справлюсь. Разобрался же я с частотниками для станков, с двумя проводами и подавно разберусь. Купил два пробника специально для этого, не пропадать же добру 😊

Monolit-kbf

Joker12, удачи. Сложного на самом деле ничего нет, единственно – если повреждение не в распредкоробках, а где то в потолочной плите или еще где то. Уже говорил, что если провод не дергается – то либо с геммором, грязью, пылью, матами штробить и проложить в гофре провод и забыть, либо кабель-канал снаружи – проще, быстрее, но не совсем эстетично.

Drakar76

Ну , если постараться можно и канал в плите найти, тогда штробить не надо, только у стены немного, там,где будет выходить провод из потолка и уходить в стену!

А для начала, я бы, попробовал временно запитать контрольку (патрон с лампочкой и 2 проводами)прямо с того места, откуда поведете новый провод! Работает и выключается через выключатель-значит угадал и все о-кей можно долбить потолок ,не работает беда, надо думать дальше!

И пара моментов, на всяк случай(Если знали не ругайтесь)
1)медь с алюминием соединять скруткой нельзя!
2)иногда имеет смысл(если соединения проводов на простой скрутке) сразу перебрать всю коробку и поставить все соединения на клеммники!

Drakar76

У вас есть электрики знакомые есть?Самая пора к ним.

Если есть хоть какие-то сомнения используйте этот вариант!

Monolit-kbf

Drakar76
Если есть хоть какие-то сомнения используйте этот вариант!

Глаза боятся – руки делают. Самое главное – обеспечить везде нормальный контакт, сейчас есть клеммники, проблем быть не должно.

Почему трехфазное питание НЕ следует использовать для небольших обогревателей

Home > Архив блога > Категория: Технологии промышленного обогрева > Почему трехфазное питание НЕ следует использовать для небольших обогревателей генерируется как трехфазная мощность. Это связано с тем, что значительно экономичнее генерировать электроэнергию в виде трехфазной мощности. (При трехфазной мощности для генераторной турбины требуется постоянный крутящий момент, а не крутящий момент, который изменяется 60 раз в секунду, как если бы мы генерировали однофазную мощность. ) Трехфазная мощность состоит из подачи мощности по трем отдельным линиям. Каждая линия будет иметь одинаковое напряжение, но будет отличаться от двух других. (Каждый сдвигается на 1/3 цикла относительно другого.)

Нагреватели могут быть подключены тремя способами:

    1. Трехфазный. Все три провода используются для подачи питания на нагреватель.

    1. Однофазный — «от линии к линии». Два провода используются для подачи питания. Один провод подключается к одному из трех фазных проводов. Другой провод подключается к одному из оставшихся двух проводов.

    1. Однофазный – «Линия к нейтрали». Здесь также используются два провода. Один из проводов присоединен к одному из трех фазных проводов. Другой провод подключен к нейтрали (например, «земля» или «ноль вольт»).

Причины для использования трехфазного питания

Основной причиной использования трехфазного питания является разделение мощности между тремя проводами, а не между двумя проводами. Теперь для каждого провода требуется меньше энергии. Меньшая мощность означает меньший ток в каждом проводе. Для меньшего тока можно использовать меньший провод. Чем меньше провод, тем дешевле провод. (Не путайте провод большего диаметра с меньшим номером калибра и провод меньшего сечения с большим номером калибра.) Кроме того, при меньшем токе электрические соединения как внутри, так и снаружи нагревателя будут более надежными.

Нагреватель должен использовать трехфазное питание, поскольку нагреватель должен производить относительно большую мощность. Даже если конечная мощность трехфазная, нагреватель можно подключить как однофазный нагреватель, как в пунктах 2 и 3 выше. Как правило, до 2000-3000 Вт нагреватель должен быть однофазным. Когда мощность увеличивается до 5000 Вт, становится уместной трехфазная схема. На 10 000 Вт обычно требуется три фазы. Поскольку конечный источник питания всегда трехфазный, клиенты иногда предполагают, что нагреватели должны быть трехфазными. Нагреватель должен быть трехфазным, только если его мощность достаточно высока.

Заключение

В заключение, трехфазные нагреватели более сложны в изготовлении. Если сделать небольшой обогреватель трехфазным, это будет:

    • дороже
    • более сложный
    • менее надежный


Автор Джим Диксон
Под редакцией Шелби Рис
Дата публикации: 05 февраля 2018 г.
Последнее обновление: 09 июня 2019 г.

Предохранители и типы предохранителей

Содержание

Что такое предохранитель?

Предохранитель представляет собой электрическое / электронное или механическое устройство , которое используется для защиты цепей от перегрузки по току, перегрузки и обеспечения защиты цепи. Электрический предохранитель был изобретен Томасом Алва Эдисоном в 1890 году. Существует много типов предохранителей, но функция всех этих предохранителей одинакова. В этой статье мы обсудим различные типы предохранителей, их конструкцию, работу и работу, а также их применение в различных электронных и электрических системах.

Символы IEC и IEEE/ANSI предохранителя

Связанные сообщения:

  • Основное различие между предохранителем и автоматическим выключателем
  • MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
  • Разница между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB

Конструкция и работа предохранителя

Общий предохранитель состоит из металлической проволоки с низким сопротивлением, заключенной в негорючий материал. Он используется для подключения и установки последовательно с цепью и устройством, которое необходимо защитить от короткого замыкания и перегрузки по току, в противном случае электроприбор может быть поврежден в случае отсутствия предохранителя и автоматического выключателя, поскольку они не могут справиться с чрезмерный ток в соответствии с их номинальным значением

Принцип работы предохранителя основан на « нагревающем эффекте тока », т. е. всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствие нагрузки, тонкий провод внутри предохранителя плавится из-за выделяемого тепла. из-за сильного тока, протекающего через него. Поэтому он отключает источник питания от подключенной системы. При нормальной работе цепи плавкий предохранитель представляет собой компонент с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

Работа предохранителя
  • Связанная статья: Воздушный автоматический выключатель (ACB): конструкция, работа, типы и использование

Как правильно выбрать номинал предохранителя?

При выборе подходящего предохранителя и его номинального размера для электроприборов учитываются различные факторы и условия окружающей среды. Но следующая основная формула показывает

, как выбрать правильный размер предохранителя ?

Номинал предохранителя = (мощность/напряжение) x 1,25

Например, вам нужно найти предохранитель нужного размера для двухконтактной розетки на 10А.

(1000 Вт / 230 В) x 1,25 = 5,4 А

В приведенном выше примере 1 кВт — это номинальная мощность, которой можно управлять через 2-контактный разъем, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США). ).

Но для безопасной и надежной работы цепи следует использовать максимальный номинал предохранителя, т. е. 6 А вместо 5,4 А.

Похожие сообщения:

  • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
  • Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
  • Как найти подходящий размер кабеля и провода для установки электропроводки?

Характеристики предохранителя

Различные типы предохранителей можно разделить на категории по следующим характеристикам.

  • Номинальный ток и допустимая нагрузка по току предохранителя
  • Номинальное напряжение предохранителя
  • Отключающая способность предохранителя
  • I 2 t Значение предохранителя
  • Характеристика отклика
  • Номинальное напряжение предохранителя
  • Размер упаковки

Ниже приводится краткое описание вышеуказанных категорий.

Допустимая нагрузка по току предохранителя

Допустимая по току величина тока, которую предохранитель может легко проводить без разрыва цепи.

Отключающая способность:

Значение максимального тока, который может быть безопасно отключен предохранителем, называется отключающей способностью и должно быть выше предполагаемого тока короткого замыкания.

  • Связанное сообщение: Как прочитать данные паспортной таблички MCB, напечатанные на нем?
Номинальное напряжение предохранителя

Рассчитывайте допустимый ток тока, это максимальное номинальное напряжение, с которым предохранитель может безопасно работать. Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 вольта, его нельзя использовать с напряжением 220 вольт, для разных предохранителей, работающих на разные уровни напряжения, требуется разная степень изоляции. В зависимости от номинального напряжения предохранители могут быть высоковольтными (высоковольтными), низковольтными (низковольтными) и миниатюрными предохранителями.

 I 2 t Номинал предохранителя

Термины I 2 t относятся к предохранителю, обычно используемому в условиях короткого замыкания. Это количество энергии, которое переносит предохранительный элемент, когда электрическая неисправность устраняется плавким элементом.

Характеристики срабатывания предохранителя

Скорость срабатывания предохранителя зависит от величины тока, протекающего по его проводу. Чем выше ток, протекающий по проводу, тем быстрее будет время отклика.

Характеристика реакции показывает время реакции на перегрузку по току. Предохранители, которые быстро реагируют на ситуацию перегрузки по току, называются сверхбыстрыми предохранителями или предохранителями Fast. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые устройства очень быстро повреждаются перегрузкой по току.

Существует еще один предохранитель, который называется плавким предохранителем медленного горения . Переключающие предохранители не реагируют быстро на перегрузку по току, а перегорают через несколько секунд после возникновения перегрузки по току. Такие предохранители нашли свое применение в электронных системах управления двигателями, поскольку двигатели потребляют гораздо больший ток при запуске, чем при работе.

Размер упаковки

Как мы уже упоминали выше, предохранители переменного и постоянного тока имеют немного разные типы упаковки, точно так же разные приложения требуют использования разных упаковок для точного использования в цепи.

другие факторы и параметры маркировка , температура снижение номинальных характеристик , падение напряжения и скорость и т.д. Сбрасываемый предохранитель», «Токоограничивающие и нетокоограничивающие предохранители» на основе использования для различных приложений.

Одноразовые предохранители содержат металлический провод, который перегорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти предохранители, переключающие предохранители дешевы и широко используются почти во всей электронике и электрические системы.

С другой стороны, сбрасываемый предохранитель автоматически сбрасывается после операции, когда в системе возникает неисправность.

В токоограничивающих предохранителях они создают высокое сопротивление в течение очень короткого периода времени, в то время как не токоограничивающие предохранители создают дугу в случае протекания большого тока для прерывания и ограничивают ток в связанных и подключенных цепях.

Различные типы предохранителей
  • Связанный пост: Средства индивидуальной защиты (СИЗ) для электромонтажных работ

Типы предохранителей

На рынке доступно различных типа предохранителей , и их можно разделить на категории на основе различных аспектов.

Полезно знать: Предохранители используются как в цепях переменного, так и постоянного тока.

Нажмите на изображение, чтобы увеличить

Типы и классификация низковольтных и высоковольтных предохранителей

Предохранители можно разделить на две основные категории в зависимости от типа входного напряжения питания.

  • Предохранители переменного тока
  • Предохранители постоянного тока

Существует небольшая разница между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока, которая обсуждается ниже.

  • Связанный пост: Можем ли мы использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?
Предохранители постоянного тока

В системе постоянного тока, когда металлическая проволока плавится из-за тепла, выделяемого сверхтоком, возникает дуга, которую очень трудно погасить из-за постоянной величины постоянного тока. Таким образом, чтобы свести к минимуму искрение предохранителя, предохранитель постоянного тока немного больше, чем предохранитель переменного тока, что увеличивает расстояние между электродами, чтобы уменьшить дугу в предохранителе.

Плавкие предохранители переменного тока

С другой стороны, т. е. в системе переменного тока напряжение с частотой 60 Гц или 50 Гц меняет свою амплитуду от нуля до 60 раз в секунду, поэтому дугу можно легко погасить по сравнению с постоянным током. Поэтому предохранители переменного тока немного меньше по размеру по сравнению с предохранителями постоянного тока.

Предохранители также могут быть классифицированы на основе однократного или многократного срабатывания.

  • Запись по теме: Предохранители, автоматические выключатели и защитные символы
Патронные предохранители

Патронные предохранители используются для защиты электроприборов, таких как двигатели, кондиционеры, холодильники, насосы и т. д., где требуется высокое номинальное напряжение и ток. Они доступны до 600 А и 600 В переменного тока и широко используются в промышленности, коммерческих и домашних распределительных панелях.

Картриджные предохранители бывают двух типов. 1. Предохранитель общего назначения без выдержки времени и 2. Патронные предохранители повышенной прочности с задержкой по времени. Оба доступны в диапазоне от 250 В переменного тока до 600 В переменного тока, и его номинальные характеристики указаны на торцевой крышке или лезвии ножа.

Патронные предохранители заключены в основание и могут быть дополнительно разделены на патронные предохранители типа Link и патронные предохранители типа D.

Предохранитель типа D – патронный

Предохранитель типа D содержит переходное кольцо, основание, колпачок и патрон. Основание предохранителя соединено с колпачком предохранителя, где картридж находится внутри колпачка предохранителя. Цепь замыкается, когда кончик патрона входит в контакт через проводник плавкой вставки.

Патронные предохранители
Предохранители HRC (высокой разрывной способности) или патронные предохранители звеньев

Мы уже подробно обсуждали конструкцию, работу и применение предохранителей HRC (высокой разрывной способности). Он также охватывает различные типы предохранителей HRC, такие как тип DIN, тип NH, тип лезвия, плавкий предохранитель HRC типа, предохранитель HV выталкивающего типа, преимущества и недостатки и т. д. Монтаж электропроводки в доме – NEC и IEC

  • Установка трехфазной электропроводки в доме – NEC и IEC
    • Высоковольтные предохранители

    Высоковольтные предохранители используются в энергосистемах для защиты силового трансформатора, распределительных трансформаторов, измерительного трансформатора и т. д., где автоматические выключатели не могут защитить систему. Предохранители высокого напряжения рассчитаны на напряжение более 1500 В и до 13 кВ.

    Элемент высоковольтного предохранителя обычно изготавливается из меди, серебра или олова. Камера плавкой вставки может быть заполнена борной кислотой в случае предохранителей выталкивающего типа HV (высокого напряжения)

    Автомобильные предохранители, пластинчатые и болтовые предохранители

    Эти типы предохранителей (также известные как лопаточные предохранители или вставные предохранители ) поставляются в пластиковом корпусе и с двумя металлическими колпачками для установки в гнездо. В основном они используются в автомобилях для проводки и защиты от короткого замыкания. Ограничители предохранителей, стеклянная трубка (также известная как предохранитель Bosch) широко используются в автомобильной промышленности. Номинал автомобильных предохранителей составляет от 12 до 42 В.

    В предохранителях с болтовым креплением основание предохранителя контактирует непосредственно с основанием предохранителя, как и у предохранителей HRC. Чтобы узнать больше о предохранителях с лезвием и болтами, относящихся к предохранителям HRC, ознакомьтесь с постом. Типы предохранителей HRC.

    Плавкие предохранители лезвийного типа: используются в автомобилях
    • Связанный пост: Защита фидера кабелей — типы неисправностей, причины и дифференциальная защита
    Плавкие предохранители SMD (предохранители для поверхностного монтажа), чиповые, радиальные и свинцовые предохранители

    Плавкие предохранители SMD (устройство для поверхностного монтажа и название, производное от SMT = технология поверхностного монтажа) представляют собой предохранители на основе микросхем (также известные как электронные предохранители). используются в приложениях питания постоянного тока, таких как жесткие диски, DVD-плееры, камеры, сотовые телефоны и т. д., где пространство играет важную роль, потому что предохранители SMD очень малы по размеру и их трудно заменить.

    Ниже приведены некоторые дополнительные типы предохранителей SMD и предохранителей с выводами.

    • Медленные плавкие предохранители
    • Быстродействующие плавкие предохранители
    • Очень быстродействующие плавкие предохранители
    • Импульсно-устойчивые плавкие предохранители
    • Сильноточные плавкие предохранители
    • Телекоммуникационные предохранители
    • Предохранители сквозного типа
    • Радиальный предохранитель
    • Свинцовый предохранитель
    • Осевой предохранитель



    Плавкий предохранитель для поверхностного монтажа и осевой предохранитель
    Плавкие предохранители со сменной разводкой

    Самый известный предохранитель Kit-Kat (также известный как сменный предохранитель), в основном используемый в промышленности и домашней электропроводке для слаботочных приложений в системах низкого напряжения (LV).

    Сменный предохранитель состоит из 2 основных частей. Внутренний элемент плавкого предохранителя в качестве держателя предохранителя изготовлен из луженой меди, алюминия, свинца и т. д., а основание изготовлено из фарфора с клеммами IN и OUT, которые используются для последовательного подключения к цепи для защиты.

    Основное преимущество сменного предохранителя заключается в том, что его можно легко заменить в случае перегорания из-за короткого замыкания или перегрузки по току, которая расплавляет элементы предохранителя. Просто, поставить другой провод плавких элементов с тем же номиналом, что и раньше.

    Плавкие предохранители

    Как упоминалось выше, плавкие предохранители используются только один раз. Они являются термочувствительными предохранителями, а плавкий элемент изготовлен из сплава, чувствительного к температуре. Они известны как тепловые выключатели (TCO) или тепловые соединения.

    В плавком предохранителе плавкий элемент содержит механический пружинный контакт, который нормально замкнут. Когда высокие токи из-за перегрузки по току и короткого замыкания протекают через элементы предохранителя, элементы предохранителя плавятся, что приводит к освобождению пружинного механизма и предотвращает дугу и возгорание, а также защищает подключенную цепь.

    Статьи по теме:

    • Все о системах, устройствах и узлах электрозащиты
    • Отказы в электрических системах, оборудовании и материалах

    Сбрасываемые предохранители

    Сбрасываемые предохранители – это устройство, которое можно использовать многократно без замены. Они размыкают цепь, когда происходит перегрузка по току, и через определенное время снова замыкают цепь. Полимерное устройство с положительным температурным коэффициентом (PPTC, широко известное как самовосстанавливающийся предохранитель, полипереключатель или полипредохранитель) представляет собой пассивный электронный компонент, используемый для защиты от короткого замыкания в электронных цепях.

    Применение самовосстанавливающихся предохранителей исключено там, где ручная замена предохранителей затруднена или почти невозможна, напр. взрыватель в ядерной системе или в аэрокосмической системе.

    Оставить комментарий
