Фаза и ноль в розетке: с какой стороны и как ее определить?

с какой стороны и как ее определить?

Содержание

• 1 Фаза и ноль в старой розетке
• 2 Индикаторы для определения напряжения
• 3 Фаза и ноль в современной розетке

На сегодняшний день в электроэнергетике существует несколько разновидностей проводов. Электрики различают провода для питания и защиты. При подключении розеток или других приборов, вам нужно знать, где какой провод. В ином случае может возникнуть короткое замыкание.

Где в розетке фаза и ноль

В этой статье мы постарались разобраться, что такой фаза и ноль в розетке на примере обычного устройства. После изучения статьи у вас больше не возникнет вопрос о том, как найти фазу и ноль в розетке.

Фаза и ноль в старой розетке

Если рассмотреть обычную старую розетку, тогда можно сразу заметить, что розетка подключается всего при помощи двух проводов. Если присмотреться, тогда вы наверняка сможете заметить, что один из этих проводов имеет синий цвет. Именно так и определяется рабочий нулевой проводник. По нему будет проходить ток от источника питания к вашему устройству или наоборот. Если вы за него схватитесь, но не дотронетесь до второго провода, то ничего не произойдет. Он считается вполне безобидным.

Как распознать фазу и ноль?

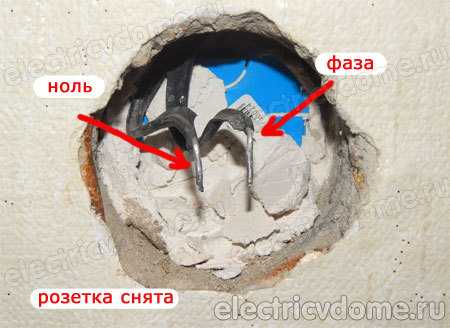

На фото выше мы представили обозначение ноля и фазы на розетке. Фаза в розетке— это второй кабель. Обычно фазный провод выполнен в коричневом цвете. Угловые розетки на кухне также имеют разноцветные провода. Этот провод всегда находится под напряжением, так как по нему всегда поступают заряженные частицы. Если вы дотронетесь до него, тогда, несомненно, получите удар током. Помните, что любое напряжение выше 50 вольт может убить человека. Поэтому определиться, где в розетке фаза и ноль лучше всего заранее.

Индикаторы для определения напряжения

Чтобы определить, где в розетке фазный провод нужно воспользоваться индикатором напряжения. Их внешний вид напоминает отвертку или лопатку. Рукоятка индикаторной отвертки обычно изготавливается из специального прозрачного пластика, внутри которого находится диод.

Проверка фазы и ноля с помощью индикатора

Верхняя часть рукоятки металлическая. Если напряжение пройдет, тогда лампочка индикатора загорится. В этом случае провод лучше не трогать.

Важно знать! Если вы дотронетесь до нулевого проводника, тогда свечение диода не произойдет. Это связано с тем, что пока нулевой провод не соприкасается с фазным в нем нет напряжения.

Для определения фазы в розетке также можно воспользоваться мультиметром. У нас есть статья, как определить фазу мультиметром.

Фаза и ноль в современной розетке

Обычно современные розетки имеют три провода. Кроме фазного и нулевого провода здесь присутствует заземление. Этот проводник чаще всего имеет желто-зеленую окраску. При возникновении короткого замыкания этот заземляющий проводник забирает лишний ток и направляет его в землю. Конечно, он правильно будет выполнять свои функции только в том случае, если в квартире или доме присутствует система заземления.

Фаза ноль и заземление в современной розетке

Даже если вы прикоснетесь к оборудованию, то не ощутите удара электрическим током. Электрическая розетка с заземлением подключается с помощью фазы, ноля и заземляющего провода. Дело в том, что ток не ищет легких путей. Он выберет путь, где будет наименьшее сопротивление. Сопротивление тела человек составляет 1000 Ом, а нулевого проводника всего 0,1 Ом.

Чтобы обеспечить безопасность в своем доме нужно использовать только современные устройства. Теперь вы знаете куда в розетке подключать фазу и ноль. При подключении нужно действовать осторожно, так как если провода подключены неправильно произойдет короткое замыкание.

Прочтите также: vse-elektrichestvo.ru/rozetki/oboznachenie-rozetok-i-vyklyuchatelej. html.

С какой стороны фаза, а с какой ноль в розетке

Разделы статьи:

С какой стороны фаза, а с какой ноль в розетке

Во время фиксации розетки к стене наиболее проблематичным этапом обычно является подсоединение к ней проводов. Стоит отметить, что однофазная розетка имеет два контакта для подключения проводов. Если присутствует заземление, то контакты три. Поэтому очень важно знать, с какой стороны должна быть фаза в розетке.

Однофазная розетка бывает неполяризованной и поляризованной. В неполяризованную розетку допускается подключать вилку прямо либо с разворотом на 180 градусов. В такие устройства подключаются электроприборы, для работы которых не имеет значения полярность.

Что касается поляризованных розеток, в них можно включать вилку исключительно в одном положении. Как следствие фаза и ноль в электроприбор поступает по определённым проводам.

С какой стороны фаза, а с какой ноль в розетке

Практически все электроприборы могут функционировать независимо от того, где фаза или ноль в розетке. Поэтому зачастую люди не смотрят на то, в каком положении подключается вилка. В качестве исключения выступают вилки, у которых кабель размещён под углом 90 градусов непосредственно к штырям.

По Правилам Устройств Электроустановок фазу нужно подключать в розетке справа. Но при этом нет документов либо инструкций, где бы указывалось правильное положение фазы в розетке. В связи с этим обычно фаза подсоединяется на усмотрение монтажника.

Однако необходимо знать, что для определённых приборов месторасположение фазы все же имеет значение. В противном варианте они не будут функционировать. Зачастую об этом говорится в инструкции. Подключаются подобные устройства в большинстве случаев специалистами. К таким устройствам относятся газовые котлы, а также колонки с электроконтроллером наличия пламени.

Что об этом говорит ГОСТ 7396.

1-89 (МЭК 83-75)

Сложно найти точный ответ относительно правильного расположения в розетке фазы. Если только следовать документу ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения». В нем указывается о расположении

фазы справа в однофазных розетках. При этом ноль находится слева. Об этом утверждает Британский институт, поэтому это касается не всех стран.

Также указывается расположение фазы справа, ноля слева, а заземления посередине в документам ГОСТ 30851.1-2002 пункт 8.6.

Профессиональные электрики всегда подключают фазный провод справа, ноль слева. Все это делается с целью беспроблемной работы в дальнейшем. Ведь после для осуществления ремонтных работ не придётся разбираться, где фаза, а где ноль в розетке.

Во время монтажа розетки в любом варианте следует на двух контактах проверить фазу. У электриков на этот счет может быть разное мнение, поэтому лучше самостоятельно убедиться, что фаза находится справа, а не слева.

Поделиться статьей в социальных сетях

Фаза и ноль в электрике

Владелец квартиры или частного дома, решив проделать какую-либо процедуру, связанную с электричеством, будь то установка розетки или выключателя, вешание люстры или бра, неизменно сталкивается с необходимостью определить, где фаза и нейтраль провода расположены по месту работы, как и заземляющий кабель. Это необходимо для того, чтобы правильно подключить монтируемый элемент, а также во избежание случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, а вот для новичка может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

Содержание

• Чем отличается фазный провод от нулевого?
• Для чего нужен заземляющий кабель?
• Бытовая электропроводка: найти ноль и фазу
  • Проверка электролампой
  • Проверка индикаторной отверткой
  • Проверка мультиметром
• Вывод

Чем отличается фазный провод от нулевого?

Фазовый кабель предназначен для подачи электроэнергии в нужное место. Если говорить о трехфазной электросети, то на единственный нулевой провод (нейтраль) приходится три ввода тока. Это связано с тем, что поток электронов в цепи такого типа имеет фазовый сдвиг в 120 градусов, и наличие в ней одного нулевого кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, при этом ноль, как и провод заземления, не находится под напряжением. На паре фазных проводов значение напряжения 380 В.

Линейные кабели предназначены для соединения фазы нагрузки с фазой генератора. Нулевой провод (рабочий ноль) предназначен для соединения нулей нагрузки и генератора. От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым тросам.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода – создать цепь с низким показателем сопротивления, чтобы в случае короткого замыкания ток был достаточным для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует быстрое отключение от сети.

В современной электропроводке оболочка нулевого проводника синего или голубого цвета. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Этот кабель имеет желто-зеленое покрытие.

В зависимости от назначения ЛЭП может иметь:

• Кабель с глухозаземленной нейтралью.
• Изолированный нейтральный провод.
• Эффективно заземленный ноль.

Линия первого типа все чаще используется при обустройстве современных жилых домов.

Для того, чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами, а также подается по трем высоковольтным фазным проводникам. Рабочий ноль, являющийся четвертым проводом, подается от той же генераторной установки.

Наглядно про разницу между фазой и нулем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электробытовых приборах. Он помогает снизить величину тока до безопасного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, прикасающегося к устройству, от поражения электрическим током. Также заземляющие устройства являются составной частью молниеотводов. на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая возгорания.

На вопрос – как отличить грозотрос – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и соединяет сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Бытовая электропроводка: найти ноль и фазу

Установить дома, где какой провод находится, можно по-разному. Мы разберем только самые распространенные и доступные практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).

О цветовой маркировке фазных, нулевых и заземляющих проводов в видео:

Проверка с помощью электрической лампы

Перед началом такого теста нужно собрать тестовое устройство с помощью лампочки. Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клемме проводов, сняв изоляцию с их концов с помощью съемника или обычного ножа. Затем к испытуемым жилам необходимо поочередно прикладывать проводники лампы. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если кабель проверять на две жилы, то уже понятно, что вторая будет нулевая.

Проверка индикаторной отверткой

Индикаторная отвертка – хороший помощник в электромонтажных работах. Этот недорогой инструмент основан на принципе протекания емкостного тока через корпус индикатора. Включает в себя следующие основные элементы:

• Металлический наконечник в форме плоской отвертки, прикрепляемый к проводам для тестирования.
• Неоновая лампа, которая загорается при прохождении через нее тока и тем самым сигнализирует о фазовом потенциале.
• Резистор для ограничения величины электрического тока, предохраняющий устройство от возгорания под действием мощного потока электронов.
• Контактная площадка, позволяющая создавать цепь при прикосновении.

Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батареями, но простой прибор китайского производства вполне доступен каждому и должен быть в наличии у каждого хозяина дома.

Если проверять наличие напряжения на проводе этим прибором при дневном свете, то при работе придется присматриваться внимательнее, так как свечение сигнальной лампы будет плохо заметно.

При касании кончиком отвертки фазного контакта загорается индикатор. При этом он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод о проблемах в схеме подключения.

При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера необходимо перевести прибор в режим вольтметра и попарно измерить напряжение между контактами. Между фазой и любым другим проводом этот показатель должен быть 220 В, а прикладывание щупов к земле и защитному нулю должно свидетельствовать об отсутствии напряжения.

Вывод

В этом материале мы подробно ответили на вопрос, что такое фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где находится фазный проводник в проводке. Какой из этих способов предпочтительнее решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен. Неверные результаты проверки могут привести к перегоранию приборов при подключении или, что еще хуже, к поражению электрическим током.

Две фазы в розетке

Электромонтаж выполняется по простым принципам, которые изучают в школе, но некоторые неисправности часто выходят за рамки стандартных представлений о работе электрической сети. Две фазы в розетке – распространенный случай, регулярно ставящий в тупик пользователей с недостаточным опытом ремонта электропроводки.

Содержание

• Где и почему может появиться вторая фаза
• Две фазы в одной розетке
• Две фазы в нескольких розетках
• Две фазы в половине комнат
• Две фазы во всех розетках

Где и почему может появиться вторая фаза

Тут сразу нужно оговориться, что поскольку в квартиру входит только один фазный провод, то понятие «вторая фаза» подразумевает, что индикатор напряжения показывает фазу, в контактах на которой оно должно быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который необходимо знать для понимания сути проблемы, это то, что каждый электрический прибор является проводником электричества. Самый простой пример — лампочка — ее нить накала светится за счет того, что она является проводником электрического тока. На самом деле лампочка светит потому, что замыкает фазу и ноль между собой, а короткого замыкания не происходит, так как нить накаливания имеет определенное электрическое сопротивление. Точно так же работают и другие устройства – их часто подключают к сети через трансформаторы, обмотка которых выполнена из медного провода. Короткого замыкания, опять же, не происходит, так как из-за длины провода и его сечения он имеет электрическое сопротивление, а на самом деле при вставлении в розетку вилки любого прибора фаза и ноль в нем замкнуты.

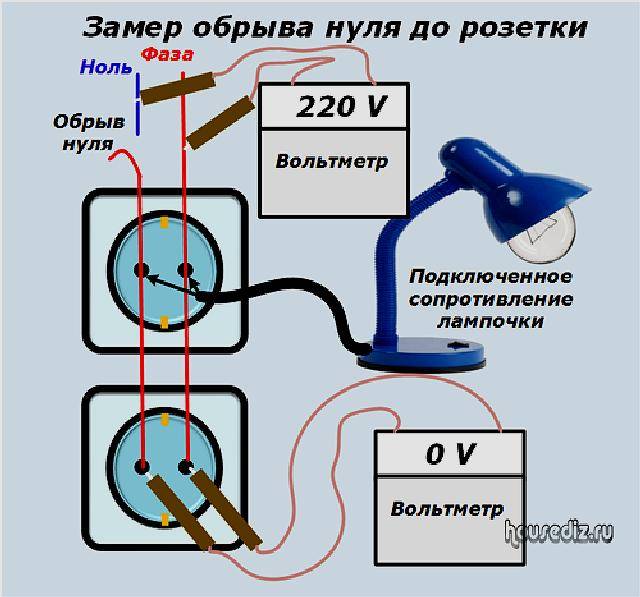

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только при отсутствии нуля. Фаза приходит в розетку, проходит через включенный в нее электроприбор и оказывается на нулевом проводе, а от него на тех розетках, которые расположены после обрыва нуля. Соответственно, если выключить все выключатели и вынуть все вилки из розеток, индикатор будет показывать фазу только на одном контакте.

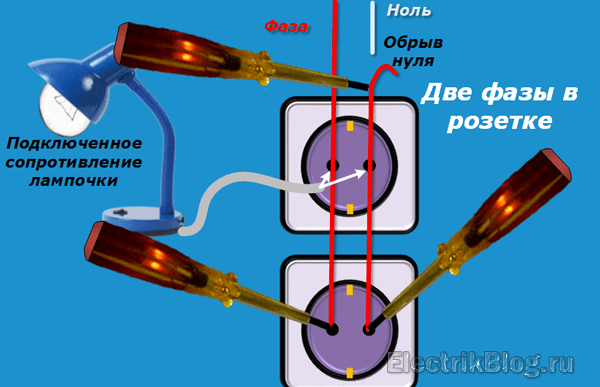

В результате в одной отдельной розетке может появиться фаза вместо нуля (при условии, что она двойная или тройная и в одну из вилок вставлена ​​вилка какого-либо электроприбора). Далее 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя сбрасывать со счетов возможность короткого замыкания, например, при сверлении стены или некачественной проводке в распределительной коробке. При некотором везении можно зацепить проводку так, чтобы нулевой провод отгорел от основной сети и прилипал к фазному. В этом случае индикатор будет показывать две фазы в розетке даже тогда, когда электроприборы отключены от сети.

В этом видео можно посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такого случая практически не бывает – это редкое исключение, подтверждающее правило. Если все-таки это произошло – все остальные розетки работают без нареканий, свет есть везде, а в одной-единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка, скорее всего, будет в другом месте, но сначала на всякий случай нужно убедиться, что она не в том месте, до которого проще всего добраться.

Если повезет, то в розетке обнаружится оборванный, перегоревший или выскочивший из крепления провод.

Когда розетка исправна и без следов перегрева проводов, то следующим шагом является определение того, как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нейтраль провод был плохо вкручен в “родительскую” розетку, а теперь выпал.

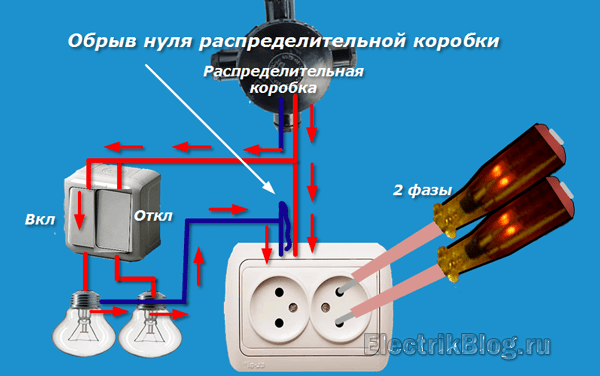

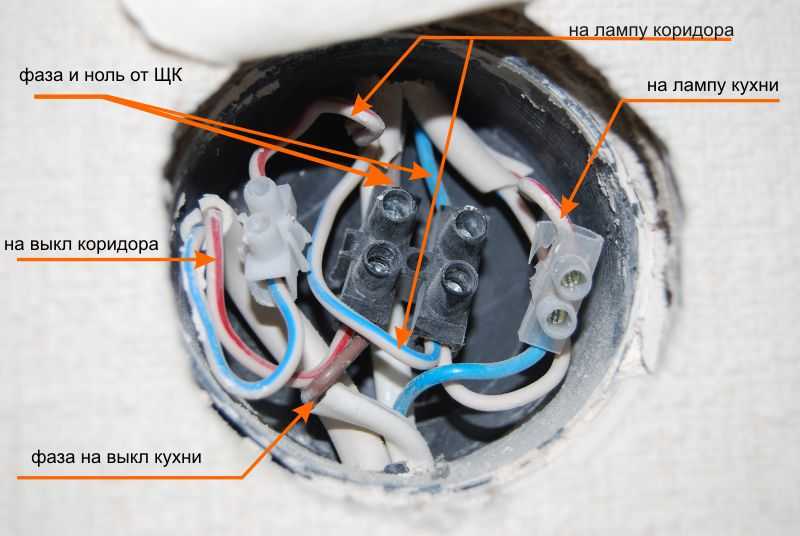

Далее проверяется распределительная коробка – это наиболее вероятное место, где можно обнаружить плохой контакт. Тут надо учитывать, что фазный провод не столь требователен к качеству скрутки – при плохом соединении он нагревается, но все же некоторое время работает. Нулевой провод может окислиться без видимых последствий – чтобы убедиться в этом, придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется ломать штробу.

Когда в доме, где проводка сделана недавно и по всем правилам, перестала работать розетка, то дополнительно стоит проверить, не является ли это силовой розеткой, к которой подключен водонагреватель или подобный мощный прибор. В этом случае причины нужно искать в ГРЩ, откуда его можно запитать, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация похожа на предыдущую, но теперь две фазы определяются по индикатору сразу в нескольких розетках, часто находящихся в одном помещении. При этом освещение может либо работать, либо нет, в зависимости от способа его подключения.



Нет смысла здесь проверять розетки, за одним исключением – если они все соединены так называемым шлейфом. В этом случае провода идут от распределительной коробки к одному из них, а остальные соединяются последовательно. ПУЭ настоятельно не рекомендует этого делать, но все может быть.

Порядок устранения неисправности зависит от желания лезть в распределительную коробку и от того, есть ли возможность шлейфового подключения. Скорее всего, в распределительной коробке обнаружится обрыв провода, но если там все соединения в норме, то нужно разобрать по очереди все розетки в комнате.

Две фазы в половине помещений

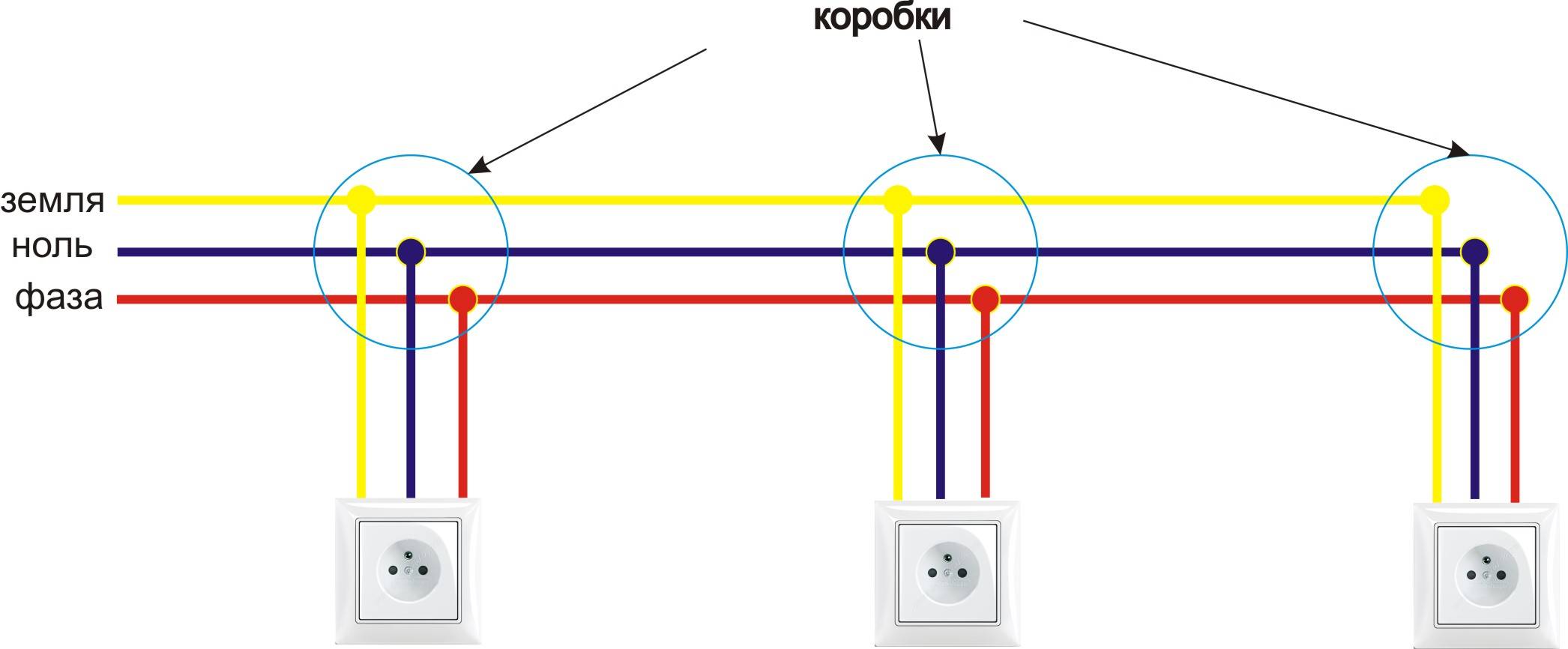

Это происходит, если распределительные коробки соединены последовательно друг за другом. Что делать в этом случае — стандартное решение — нужно последовательно пройтись по всем коробкам в поисках плохого контакта.

Сложность в том, что зачастую схемы подключения нет, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать вариант, что контакт может сгореть как в помещении, в котором не работают розетки, так и на предыдущей схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на вводной панели, а потом использовать индикатор напряжения, который может показывать фазу через стену. Перед этим нужно убедиться, что в розетках нигде нет зануления и на всякий случай отключить заземление, если оно есть.

Две фазы во всех розетках

Если во всем доме отключилось освещение, а индикатор напряжения показывает две фазы в розетках, проблема скорее всего во вводном щитке.

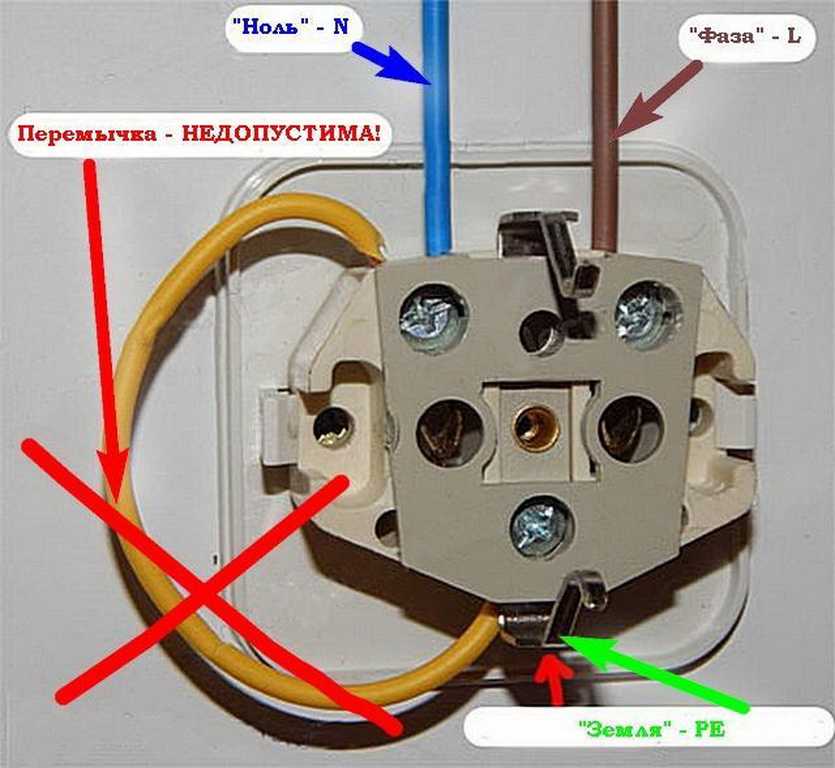

В этом случае необходимо обязательно проверить также заземляющие провода на предмет их нейтрализации. При этом, пока вы не убедитесь в отсутствии на них напряжения, нельзя касаться заземляющих контактов голыми руками и запрещать детям прикасаться к розеткам и электроприборам.
