Как определить фазу и ноль без приборов

В самой простой электросети есть два понятия: «фаза» и «ноль». «Фаза» – это провод, через который проходит электрический ток. «Нулем» называют проводник, который соединен с контуром земли в трансформаторной, используемый для создания нагрузки от «фазы», которая подключена к противоположному потенциальному концу обмотки. Максимально простое объяснение представлено на картинке.

Существуют ли способы определения «фазы» и «нуля» без приборов?

Представьте себе ситуацию: вы решили подключить дополнительную розетку к домашней электросети, но не знаете, какой провод на выводе нулевой, а какой – фазный. Первое, что приходит на ум – использовать индикаторную отвертку или мультиметр, которые быстро показали бы желанный результат, но ситуация осложнена тем, что под рукой нет ни одного из вышеперечисленных средств. Стремимся обрадовать: можно определить «фазу» и «ноль» без приборов, нужно только знать, куда смотреть и на что обращать внимание.

Определить нужные проводники возможно двумя способами: с помощью маркировки проводника и с помощью подключения сторонней электрики в виде лампочки.

Маркировка проводника – специальное цветовое обозначение, которое позволяет определить, является ли жила нулевой или фазной. Как показывает многолетняя практика, для того, чтобы определить тип проводника, достаточно запомнить, что синий проводник – это всегда «ноль», а желтый с зеленой полосой – это земля (защитный проводник). Оставшаяся жила – это та самая «фаза», которая и нужна вам. Представляем читателю общепринятую таблицу стандартов маркировки проводников, которая поможет определить тип жилы.

Использование так называемой «контрольки»

– еще один излюбленный способ для электриков, который отличается стопроцентной эффективностью, но представляет определенную опасность для здоровья. «Контролька» – это предельно простая конструкция, состоящая из лампочки на 220 В, электрического патрона, двух одножильных проводов длиной по ~50 см и щупов для удобства использования приспособлением.

Возьмите оба провода, подключите к патрону и вкрутите лампочку. Для большего удобства и безопасности пользования приспособлением сделайте щупы любым доступным способом: используйте узкую пластиковую трубку, корпус шариковой ручки, специально предназначенные для этого пластиковые изделия.

После этого прикрепите к щупам любой проводник тока, который залезет в розетку: гвоздь, скрепку, металлический цилиндр маленького радиуса или любой другой предмет, проводящий ток. Обратите внимание: нужно тщательно изолировать площади соприкосновения рук и щупа, чтобы исключить вероятность быть пораженным электрическим током.

Настойчиво рекомендуем использовать защитный кожух для лампочки (специальный или смастерить самостоятельно), потому что лампы накаливания со стеклянным куполом имеют свойство лопаться при небрежном или слишком частом использовании, к тому же в плане транспортировки они не слишком удобны. В прочем, никто не мешает вам использовать новые лампочки, которые «с завода» защищены от внешних воздействий пластиковым кожухом.

Определение «фазы» и «нуля» различными способами

Специально для безопасного определения типов проводников были разработаны особые инструменты, которые помогут быстро и точно узнать все нужное о розетке в считанные секунды.

С использованием индикаторной отвертки

Индикаторная отвертка – самая обыкновенная отвертка, которая позволяет определить «фазу» и «ноль» в розетке путем просовывания жала отвертки в одно из отверстий розетки. Устройство отвертки простое: электрический ток проходит через резистор внутри отвертки и передается на первый контакт неоновой лампочки. Второй контакт находится на конце отвертки, и замыкается путем нажатия электриком на кнопку на конце рукояти. Когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение). Если его нет, то, соответственно, ничего не произойдет.

Рекомендуемые товары

Артикул: 210-1020

Канальный вентилятор ВЕНТС ВЦН 125

Уточняйте наличие

Вес (кг): 3,82

Напряжение (В): 220

Производитель: VENTS

Запрос цены

Артикул: 045-0906-3

Вибратор площадочный MVE 2600/1

Уточняйте наличие

Бренд: MVE

Вес (кг): 149

Напряжение (В): 380

Запрос цены

Артикул: 068-1281

Ручной опрессовщик V-Test 25

Хит
продаж

Уточняйте наличие

Бренд: Voll

Производительность (л/мин): 0,013 л/дв.

ход

Диапазон (атм): 0-25

Запросить товар

Артикул: 028-0412

Саморез по металлу для ГКЛ оксид 4,2х75 (фасовка по 1кг)

Уточняйте наличие

Наименование: Саморез по металлу для ГКЛ

Запросить товар

Простые индикаторные отвертки не могут похвастаться широким функционалом: они могут только определить «фазу» и «ноль», в то время, как более продвинутые аналоги с встроенным светодиодом и батарейкой могут определить как «ноль» и «фазу», так и проблемы частности обрывы) цепи питания.

Мультиметр – многофункциональный прибор, который очень полезен для профессиональных электриков. На первый взгляд может показаться, что с ним очень просто обращаться, но это не так. Алгоритм действий пользователя такой:

ВНИМАНИЕ: не советуем прижимать черный щуп к пальцам руки: есть определенная вероятность поражения электрическим током. Если же под рукой нет заземлённых предметов, не остается ничего, кроме как прижать к руке, но делайте это со всеми мерами безопасности. Риск хоть и невелик, но он существует.

Если вы ищите хороший набор отверток для работ с электроникой, то мы можем порекомендовать вам набор Matrix 13355. В комплекте 7 отверток: 6 прорезиненных диэлектрических отверток самых распространенных профилей, которыми можно работать с напряжением в сети до 1000 В, и одна индикаторная отвертка, способная выдержать до 250 В.

Кандидатом на лучшее соотношение цены и качества является цифровой мультиметр

DT838 PECAHTA. Мультиметр предназначен для измерения напряжения, тока, сопротивления, емкости, проверки диодов, транзисторов и звуковой прозвонки. Оборудован 3,5 разрядным ж/к дисплей (1999 чисел с автоматическим определением полярности и единиц измерения), 20-позиционным переключателем режимов работы и пределов. У мультиметра очень высокая чувствительность – 100 мкВ. Он способен автоматически определять полярности постоянного тока или напряжения. Все пределы защищены от перегрузок при работе. Габариты устройства невелики – 126х70х28 мм, а весит оно всего 137 г.

Для определения наличия напряжения в том или ином источнике используются специальные приборы: мультиметр или индикаторная отвертка, но в случае, если при себе нет нужных приборов, электрик может воспользоваться знанием специальных маркировок проводников или смастерить собственную многоразовую «контрольную» лампочку, которая станет надежным и простым показателем присутствия или отсутствия напряжения.

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

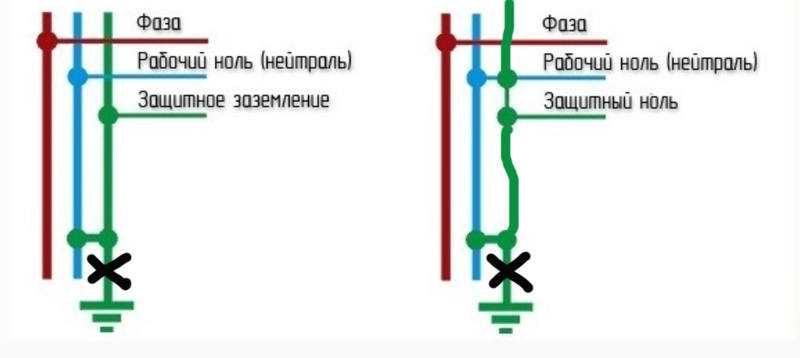

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т. д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ




Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.



 Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.



Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.



 – Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.


Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.
