Что такое фаза, ноль и земля в электропроводке квартиры?

Источниками электрических систем, устанавливаемых в домах и квартирах, выступают станции и генераторы, состоящие из трех обмоток и фазных проводников. Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза, ноль и земля в электропроводке квартиры.



На рисунке ниже представлена схема расщепления трехфазной сети на однофазные.

Помимо 3-х фаз и 1 ноля кабель имеет еще и заземление, потому от подстанции к объектам подводится провод с пятью жилами. От общедомовых щитков на распределительные приборы отдельных квартир прокладывают однофазный ввод, имеющий фазу, ноль и заземление. За счет этого в сети мы имеем напряжение 220 В, а не изначальные 380 В. В процессе передачи электроэнергии участвует только два проводника – фаза и ноль, заземление имеет другую функцию, заключающуюся в обеспечении безопасности эксплуатации электросети в случае возникновения аварийных ситуаций – появления пробоев в изоляции или токов утечки.

В трехфазной цепи уровень напряжения между двумя любыми фазами составляет 380 В, между фазой и нолем – 220 В.

В общедомовом электрическом щите ноль и земля соединяются и подключаются к установленному контуру заземления. К распределительным щитам квартир эти проводники прокладываются отдельно. В этажных распределительных приборах ноль подключают к специальному контакту, а заземление соединяется с корпусом электрощитка.

В бытовых электросетях используется электрический переменный ток частотой 50 Гц. Он протекает между нулевым и фазным проводником, меняя свое направление 50 раз в секунду.

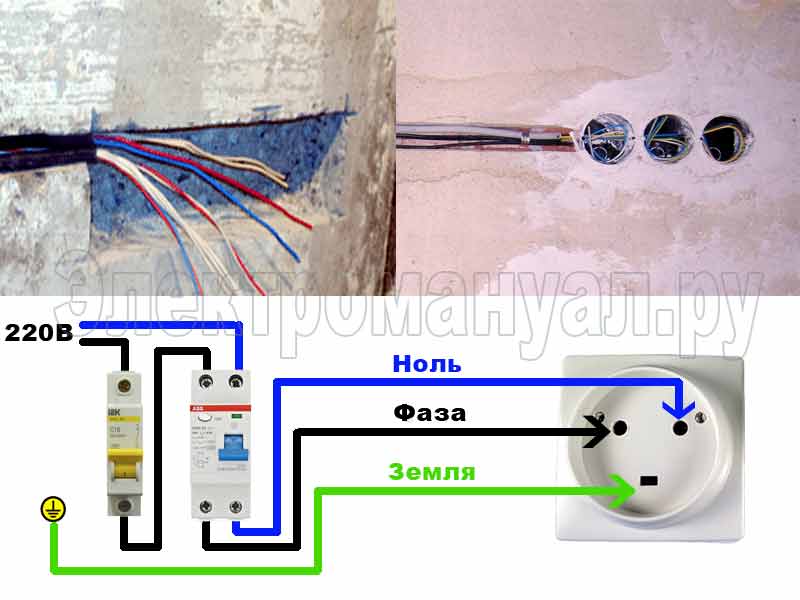

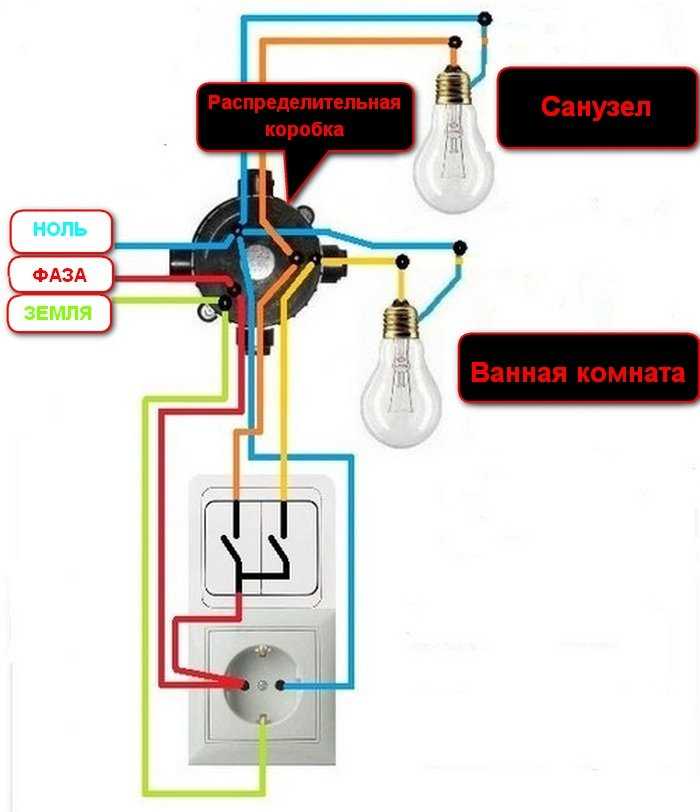

Ноль и фаза соединяются с точками потребления квартиры. Проводник заземления также подключается к розеткам, но через специальные контакты.

При работе с электрической сетью обязательно нужно помнить, что при соприкосновении фазы с телом человека, через организм пройдет электрический заряд, способный причинить существенный вред здоровью. Именно поэтому установка розеток и выключателей может производиться только при обесточивании линии электроснабжения в квартире.

Если к нулю подключено электрическое устройство с импульсным блоком питания, через нулевой проводник также может проходить электроток, хотя из-за низкого уровня напряжения он редко представляет опасность для человека.

В электрических кабелях фазный, нулевой и заземлительный проводники имеют изоляцию разных цветов. Маркировка проводов требуется для обеспечения безопасности выполнения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Маркируются проводники согласно современным требованиям ПУЭ и ГОСТа.

Изоляция заземлительного проводника должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели, в которых земля имеет чисто желтую или чисто зеленую окраску. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.

Нулевой проводник, именуемый также нейтралью, должен иметь изоляцию синего или светло-голубого цвета. На схемах ноль принято обозначать латинской буквой N.

Сложнее всего обстоят дела с фазным проводником. Различные производители для фазы используют изоляцию черного, белого, коричневого, серого, красного, оранжевого, бирюзового, розового или фиолетового цвета. Чаще всего встречаются черные, белые и коричневые проводники. Фазы обозначаются на схемах латинской буквой L. В сетях 380 В кабели имеют также числовое значение: L1, L2, L3.

Если по маркировке сложно определить тип проводника, всегда можно воспользоваться индикаторной отверткой. С ее помощью легко найти фазу и ноль в розетке или электрическом кабеле. При использовании индикаторов обязательно нужно помнить о технике безопасности.

Добавить отзыв

Какого цвета «земля»? Цветовая маркировка проводов

Цветная изоляция проводов непосвящённому человеку может показаться не более чем дизайнерским решением производителя.

В лучшем случае кто-то может прийти к выводу, что цветная изоляция нужна для того, чтобы идентифицировать провода на концах многожильного кабеля, в котором все они спрятаны под общей внешней оболочкой.

В действительности цветная изоляция ― выполнение требований ГОСТ Р 50462-2009 и ГОСТ 31947-2012, на которые мы будем ссылаться в этой статье.

Цветовая маркировка должна быть единообразной для разных производителей кабельной продукции, а её цель ― не только облегчить идентификацию проводников и ускорить рабочий процесс, но и исключить ошибки монтажа и вероятность возникновения несчастных случаев из-за неправильного подключения.

Цвет изоляции должен присутствовать на протяжении всей длины провода. Помимо цветовой маркировки, на кабель или провод могут наноситься также буквенно-цифровые обозначения, надписи, бирки, этикетки и специальные маркеры.

Фаза

Фазные провода могут быть любого из следующих цветов: красный, чёрный, серый, коричневый, розовый, фиолетовый, оранжевый, бирюзовый, белый. Комбинация любых этих цветов допускается, если она не вызывает риск путаницы. Тем не менее, согласно ГОСТ, предпочтительными для фазных проводов являются коричневый, серый и чёрный цвета.

Допускается маркировка жил цифрами, начиная с единицы.

Для фазного проводника однофазной электрической цепи предпочтителен коричневый цвет. В случае, если однофазная электрическая цепь ответвляется от трехфазной, цвет фазного проводника однофазной цепи должен совпадать с цветом того фазного проводника трехфазной цепи, к которому он подсоединён.

На схемах фазные провода обозначаются латинской буквой L. При наличии нескольких фаз к букве добавляется цифровое обозначение (1, 2, 3).

Ноль

Изоляция нулевой жилы должна быть синего цвета. Иногда производители делают её голубой, но ошибиться здесь в любом случае невозможно, так как другие цвета, кроме оттенков синего, для нейтрали не используются.

Маркировка цифрами для «ноля» не предусмотрена.

На схемах «ноль» обозначается синим цветом и латинской буквой N.

Земля

Провод заземления отличить от остальных легче всего: в соответствии со стандартом, его изоляция должна иметь двухцветную жёлто-зелёную окраску. ГОСТ требует, чтобы ни один из цветов не занимал менее 30 % поверхности изоляции. Полосы могут располагаться как вдоль, так и поперёк провода, а также виться спиралью.

Использование в изоляции проводов жёлтого и зелёного цветов по отдельности не допускается.

Маркировка цифрами для «земли», так же, как и для «ноля», не предусмотрена.

На схемах заземление обозначается жёлтым или зелёным цветом и подписывается латинскими буквами PE.

Полюсные проводники

В электрических цепях постоянного тока для положительного проводника (L+) предпочтительным является коричневый цвет изоляции, для отрицательного (L-) ― серый, для среднего (М) ― синий.

В том случае, если двухпроводная цепь постоянного тока является ответвлением от трехпроводной, цвет полюсного проводника двухпроводной цепи должен совпадать с цветом того проводника трехпроводной электрической цепи, к которому он подсоединяется.

Совмещённые проводники

Для проводов, совмещающих рабочий ноль и заземление (PEN/PEM), фазу или полюс и заземление (PEL), предусмотрена жёлто-зелёная расцветка с синими метками на окончаниях и в точках соединений.

Для PEN-проводников возможен альтернативный вариант расцветки: синий по всей длине с жёлто-зелёными метками на окончаниях и в точках соединений.

Устаревшие стандарты

Если вы занимаетесь ремонтом проводки в старых домах или квартирах, то не стоит полагаться на цвет проводов для определения их принадлежности. Даже если требования ГОСТ во время монтажа были соблюдены, нужно помнить, что это были старые требования.

По ним фазы обозначались красным, зелёным и жёлтым цветами, ноль ― синим, а заземление ― чёрным.

Несоответствие старых и новых стандартов может привести как минимум к путанице, но не исключены и несчастные случаи. Поэтому если вы имеете дело со старой проводкой или просто не уверены, что провода были подключены правильно, стоит воспользоваться индикаторной отвёрткой либо тестером и мультиметром для определения их принадлежности.

Для того чтобы облегчить работу себе и другим мастерам, которые могут заниматься этой проводкой после вас, после каждого определения помечайте провода в конце и начале цветными кембриками, термоусадочными трубками, маркерами или изолентой в соответствии с текущими стандартами.

Нестандартные цветовые обозначения

Что делать, если производитель кабеля, с которым приходится работать, не придерживался стандартов, и цвета проводов не соответствуют требованиям, или кабель содержит несколько одинаково окрашенных жил?

В таких случая старайтесь назначать цвета проводов максимально близко к стандартам и обязательно промаркируйте концы жил согласно фазировке изолентой или цветными кембриками.

В работе полезно придерживаться нескольких простых правил:

• Чтобы избежать несоответствия в цветовой маркировке проводов, старайтесь работать с кабелями одного и того же производителя.
• Если приходится использовать кабели разных производителей и цвета проводов в них не совпадают, промаркируйте все жилы заранее цветной изолентой, чтобы облегчить себе дальнейшую работу.
• Если кабель слишком короток и вам приходится его наращивать, используйте провода тех же цветов, что и жилы кабеля.

Для наглядности мы объединили всю маркировку, о которой говорилось в этой статье, в одну таблицу.

Фаза, ноль и земля – ​​что это такое? Системы заземления и нейтрализации

Основным назначением маркировки многожильных проводов с цветной изоляцией при прокладке электрических сетей является упрощение и ускорение монтажных работ. Актуальность данной процедуры оправдана, когда прокладку проводов выполняет один человек, а техническое обслуживание и ремонтные работы- другим.

При создании электропроекта в настоящее время в качестве жил используются провода следующих цветов:

• «Ноль» – синий провод;
• «Земля» — желто-зеленый;
• “Фаза” – черный (иногда коричневый).

Чаще всего с проблемой поиска «фазы», ​​«ноля» и «земли» сталкиваются владельцы старых домов, так как в старину изоляция кабелей, используемых в бытовых условиях, была только черного или белого цвета.

В чем разница между “нулем” и “землей”?

Отличие «ноля» от заземления в том, что через него протекает ток при подключении нагрузки, а «земля» необходима для защиты от поражения электрическим током (по этому проводу ток не течет) и подключается к корпусам приборов.

Различить эти провода можно 3-мя способами:

• Измерить сопротивление на проводе заземления омметром (как правило, оно не превышает 4 Ом), убедившись в отсутствии напряжения между точками измерения;
• С помощью вольтметра – измерить напряжение между “фазой” и поочередно 2-мя оставшимися проводами, “земля” всегда будет иметь большое значение;
• Измерить напряжение между заземляющим проводом и заземляемым устройством (батарея ЦО, место очищено от краски, или корпус электрощита) – вольтметр ничего не покажет, а если подключить его на “ноль” в том же Кстати, будет небольшое напряжение.

Если проводка состоит из 2-х проводов, то это «фаза» и «ноль». И заземления нет – этот проводник раньше не прокладывался.

Как и с какой целью определить “фазу”?

При установке или замене розетки не обязательно определять «фазу», так как не имеет значения, с какой стороны она будет подключена. С выключателем от люстры дело обстоит иначе – именно на него должна подаваться «фаза», а «ноль» – непосредственно на лампы.

Если проводка одноцветная, определить проводники можно с помощью индикаторной отвертки, ручка которой выполнена из прозрачного пластика, а внутри находится диод. Прежде чем приступить к определению, необходимо обесточить дом или помещение, зачистить провода на концах и развести их в стороны, чтобы они случайно не соприкасались, и не произошло короткого замыкания.

Электричество подключается, отвертка берется за диэлектрическую ручку, указательный или большой палец кладется на контакт с обратной стороны розетки. Нужно коснуться оголенного провода металлическим концом отвертки, наблюдая при этом за реакцией отвертки. Свет горит – “фаза”, если нет – “ноль”.

А вот индикаторной отверткой невозможно определить где какой проводник, если присутствует 3-й провод – “земля”.

По неопытности (только начинал работать электриком) еще в 2004 году так и сделал. И чуть не спалил собственную квартиру. До сих пор перед глазами эта картина, хотя столько лет прошло…
Жили мы тогда в старом фонде, построенном в 30-х годах (деревянный дом оштукатурен внутри). А пробки у нас были обычные (точнее одна, на “фазу”). Я на тот момент полтора года работал электриком, думал, что все знаю и умею, “я реактивный” и все такое. Решил поставить на кухне “евророзетки”, а заодно поменять вилки на автоматы, и поставить УЗО (так как душ с проточным водонагревателем мы устанавливали одновременно с заменой проводки на кухне (для тех, кто не знает – в тех старых домах подобные “благо цивилизации” не было рождения, сами “достроили”)). Ну и установил УЗО, автоматы, разделил линии на кухню и на комнаты… проточный водонагреватель поставил на ввод УЗО, под одну клемму с нулевым проводом от счетчика. И “для надежности” подложил витую пару проводов по 1,5 “квадрата” под одну и ту же клемму (блин, сейчас смешно ведь пишу и что я тогда “возился”) и соединил на другом конце с… батарея отопления на кухне, и даже пристроили душевой поддон. Проверил “проверочной лампой” работоспособность УЗО (тока утечки лампы было достаточно), по поводу батареи, поддона и “фазы” УЗО работало исправно, “все были довольны, все “смеялись”… Ровно до тех пор, пока “гром не грянул”: в нашем районе города развернули бурю, все старые дома снесли (в том числе и мой через некоторое время), район начали перестраивать, новые небоскребы, все работы. И вот в один из субботних вечеров строители умудрились оборвать трос, который к нашему дому прибежал их прораб с бригадой работяг, всех успокоили, что, мол, сейчас со стройплощадки бросят времянку за домом, а на будни будут восстанавливать все вместе с сетевиками.стройки…Но,видимо,участок их времянки выбран не тот,что нужно.Дом хоть и старый,на 8 квартир,но оборудование современное,нагрузка прилично. .. курили на кухне. Сначала зажегся свет. На три секунды. Отом была вторая просадка, что лампы еле горели. После этого они еще несколько секунд очень ярко вспыхнули и погасли, а из нашего коридора послышался ужасный треск. Выпрыгиваем и видим, как наш прилавок горит открытым пламенем, но не так уж и хило! А над прилавком антресоль (деревянная), вокруг – сухие старые обои, рядом справа – свежевыкрашенный наличник входной двери… И все это уже лижет огонь, и дыма по всей квартире много . Буквально за считанные секунды… Если бы нас в этот момент не было дома, амба пришла бы ко всем дома, не только к нам. Залили все водой из чайника и кружек, выскочили на улицу, кричали строителям, чтобы ничего пока не включали. Все в шоке, какого черта…!? .. Прибежал прораб… Проветрили квартиру от дыма, идем домой… Тот мой провод, что шел к батарее отопления и поддону с “землей” просто оплавился по всей длине… Я открыл закопченный пластиковый ящик, где стояли УЗО с автоматами, все обгорело, но вроде живо. Он выбросил все “земляные” жилы от входа УЗО под присмотром мастера, заподозрившего, что мы воруем электроэнергию (хотя это было не так, потому что это было “аля уравнивание потенциалов, выполненное через ж..”). .. Строители протащили кабель с жилами большего сечения и запитали дом, уже без происшествий. Когда шок прошел, пришло осознание ошибки. Вся фишка в том, что многие забывают (в том числе и я в тот момент), что в нашей стране жилой сектор (и не только) питается тремя фазами с использованием нулевого проводника. А если нагрузка по фазам неравномерная (а в жилом секторе так всегда), то в нулевом проводе начинает течь ток и прыгает напряжение (объясняю по-простому) – в перегруженной фазе напряжение проседает, на недогруженной фазе, наоборот, скачет (возникает перекос фаз). А если нулевой проводник имеет плохой контакт с нейтралью, или слабое сечение, то при хорошей нагрузке он выгорает до хр… что в итоге и произошло: сначала (со слов строителей) у них сгорел ноль, а через пару секунд прошил в квартире, т. к. для всех восьми квартир, включая мою, мои “тонкие” провода, подключенные к батарее отопления и размещенные на входе УЗО, стали нулевым проводом… Поэтому, товарищи, учитесь от чужих ошибок. Они могут стать (не дай бог!) смертельными…
Сейчас уже давно живем в новостройке, при переезде переделал коммунальный ремонт квартиры вместе с электриком, поставил реле напряжения (УЗМ) в квартирный щиток, что не раз спасало от скачков напряжения. Многие удивляются – зачем вам УЗМ в новостройке, ведь вся проводка современная и новая? Ошибка снова! У меня да, все новое. А дом подключен к ТП, построен в 80-х годах. И всю систему электроснабжения всегда следует рассматривать как единое целое, «от и до», как единое целое. А если какое-то место этого “единого целого” “узко”, то лучше перестраховаться, чтобы потом не было мучительно больно, тем более что, как я писал выше, УЗМ уже не раз срабатывал. А в соседней новостройке при проведении сварочных работ в одной из квартир таки прогорел ноль на одном из стояков (точных деталей не знаю) и к нам в УК поступило много претензий от собственников квартир с сгоревшее оборудование. ..

Даже начинающий электрик знает, что заземление и заземление используются для защиты от поражения электрическим током при монтаже электропроводки. Использование линий электропередач, не защищенных таким образом, может привести к серьезным последствиям, вплоть до летального исхода.

Разницу между этими понятиями как заземление и заземление мы рассмотрим в нашей статье. Для начала следует четко понимать, что хотя эти методы и служат одной цели, а именно обеспечению безопасности, между ними имеется ряд принципиальных отличий.

Чтобы окончательно прояснить этот вопрос, рассмотрим оба способа более подробно, чем отличается заземление от нейтрализации?

Что такое заземление и для чего оно нужно?

Заземление – металлическая конструкция, предназначенная для снижения степени напряжения до параметров, не опасных для человека. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нулевого провода.

Кроме того, наличие заземления позволяет значительно увеличить аварийный ток. Необходимость увеличения этого параметра обусловлена ​​тем, что при повышенном сопротивлении контура заземления, несмотря на критическое состояние электротехнических устройств, ток короткого замыкания в ряде случаев оказывается недостаточным для срабатывания защитных механизмов, при этом риск остается электротравма.

В основном контур заземления представляет собой систему из нескольких проводников, соединяющих токопроводящие элементы оборудования с землей. По конструкции эти системы можно разделить на три основных типа:

1. Рабочий тип предназначен для обеспечения работоспособности оборудования, как в нормальных условиях, так и в условиях непредвиденных ситуаций;
2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпусе;
3. Молниезащитный тип обеспечивает отвод атмосферных электрических разрядов в землю.

Кроме того, различают искусственное и естественное заземление и заземление. Отличие в том, что искусственный делается специально. К естественным относятся металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

Что означает заземление?

Зануление как по назначению, так и по основным принципам существенно отличается от заземления. Принцип заключается в соединении защитного проводника с металлическими элементами конструкции, не проводящими электрический ток. Также возможно подключение к нулю, используемому источником напряжения, или к другому заземляющему проводнику.

Основной задачей заземления и заземления является обеспечение своевременного срабатывания специальных средств защиты. Принцип действия заключается в провоцировании короткого замыкания при пробое изоляции и других неполадках в работе электрооборудования. При использовании этих систем могут срабатывать такие защитные механизмы:

• Автоматический выключатель;
• Система плавких вставок;
• Инновационные системы защиты.

В чем разница между заземлением и заземлением?

Основное отличие заключается в разных способах установки. Использование нейтрального провода для подключения обеспечивает эффективное использование этого типа защиты, гарантируя безопасность как людей, так и техники. При установке заземления убедитесь, что ток, возникающий в аварийной ситуации, достаточен для 100% срабатывания средств защиты.

При недостаточном токе короткого замыкания на составных частях электроприборов может появиться напряжение, что приводит не только к выходу из строя оборудования, но и значительно увеличивает риск поражения персонала электрическим током. Из всего вышеизложенного можно сделать следующий вывод:

При появлении напряжения на рабочей поверхности оборудования заземление обеспечивает оперативный отвод тока в землю по специальному контуру заземления, при этом применение заземления не способствует отводу напряжения с поверхности, однако при правильном монтаже обеспечивает разрыв электрической цепи с использованием различных защитных устройств.

Учитывая принципиальное различие способов обеспечения электробезопасности, на электрических схемах они обозначаются по-разному.

Чем отличается заземление от заземления теперь понятно, осталось уточнить некоторые нюансы.

Как обозначаются заземление и заземление на схемах?

Все электрооборудование с наличием заземления и заземляющих элементов нуждается в специальной маркировке. Маркировка наносится на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали отмечены синей буквой N, что означает заземление или нейтраль.

Буквы обозначают особенности цепи заземления:

• Т – обозначает непосредственный контакт между землей и источником питания;
• I – обозначает полную изоляцию токопроводящих элементов от земли.
• Вторая буква характеризует расположение токопроводящих элементов относительно земли:
• Т указывает на необходимость заземления всех элементов, находящихся под напряжением;
• N характеризует защиту открытых частей с помощью глухозаземленной нейтрали с прямым подключением к источнику питания.

Между заземлением и заземлением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования, мы рассмотрели. Независимо от выбранного способа защиты особое значение имеют точность расчетов, а также внимательность и аккуратность монтажа.

Наверняка каждый начинающий электрик слышал о таком способе защиты от поражения электрическим током, как заземление электроприборов. Монтаж трехпроводной электросети – обязательное условие строительства современного дома. Но что делать, если вы живете в старой квартире, в которой при строительстве еще не применялась подобная система защиты? В этом случае нужно сделать так называемое заземление электропроводки. Читайте дальше, чтобы узнать больше о том, что представляют собой обе системы и в чем разница между заземлением и заземлением!

Основные отличия

И первая, и вторая системы защиты выполняют одну и ту же функцию – защищают человека от поражения электрическим током при прикосновении к оголенному проводу или электроприбору, на котором это происходит. Разница лишь в том, что защитное заземление провоцирует мгновенное отключение электроэнергии в случае опасного контакта человека с проводом, а заземление моментально снимает опасное напряжение на землю. Это также вызывает снижение напряжения нейтрализуемых металлических нетоковедущих частей, находящихся под напряжением относительно земли. В этом их общее отличие друг от друга, в двух словах.

Если рассматривать вопрос подробнее, то нужно остановиться на том, каков принцип работы каждого варианта защиты, исходя из чего сразу будет видна разница между альтернативными вариантами. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовых приборов подключается заземляющий провод, который идет на шину заземления в распределительном щите. Оттуда общий заземлитель идет к основному контуру заземления – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). При пробое тока на корпус прибора или прикосновении к оголенному токоведущему проводнику опасность минует человек.

Что касается заземления, то это соединение корпуса электроприбора с нулевым проводом сети – нулем. В результате получается замкнутый контур, как показано на диаграмме ниже. При возникновении опасной ситуации и отключении автоматических выключателей на вводном щите питание мгновенно отключится.

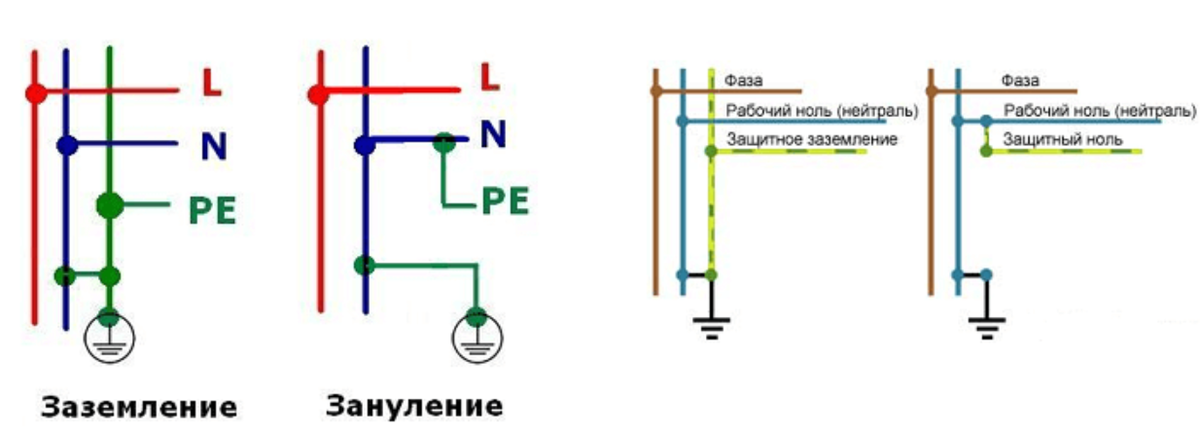

Наглядно разницу между заземлением и заземлением вы можете увидеть на этой схеме:

Надеемся, что теперь вам стало понятно, чем отличаются две охранные системы и, что не менее важно, как они работают. Также рекомендуем посмотреть разницу между ними на наглядном видео примере:

Разница между альтернативными вариантами

Что лучше?

Для того, чтобы вы полностью усвоили материал, сначала приведем отличия в использовании каждой системы, на основании чего сделаем собственный вывод.

• Заземление дома легко сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания заземления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
• Проводник, обеспечивающий указанные соединения нейтрализуемых частей от источника, называется нулевым защитным проводником.
• Нейтральный защитный провод отличается от нулевого рабочего провода, который также подключается к глухозаземленной нейтрали источника. Он предназначен для подачи питания к источнику.
• Если это произойдет в распределительном щите, система заземления не сработает и вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, так как в отличие от нулевого провод РЕ не перегорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя по этому поводу можно сказать, что «заземляющий» контур из-за того, что он находится на улице, со временем тоже может повреждаться, особенно в местах приварки электродов. Опять же, если вы делаете ежегодный аудит, проблем не будет.

На основании этого можно сделать следующий вывод –

Известно, что электрическая энергия вырабатывается на электростанциях с использованием генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Рассмотрим подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что такое фазный и нулевой провод, а также заземление. Фаза является проводником, по которому ток поступает к потребителю. Соответственно, ноль служит для того, чтобы заставить электрический ток двигаться в направлении, противоположном нулевой петле. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, обесточен и предназначен для защиты человека от поражения электрическим током. Подробнее об этом можно узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить, чтобы понять, какого цвета фазные, нулевые и заземляющие проводники!

Углубляясь в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является важнейшей составной частью рабочей трансформаторной подстанции. Связь между подстанцией и абонентами следующая: к потребителям подводится общий проводник, отходящий от места соединения обмоток трансформатора, называемый нейтралью, вместе с тремя проводниками, представляющими собой выводы остальных концов обмоток. Говоря простым языком, каждый из этих трех проводников является фазой, а общий — нулем.

Между фазами в трехфазной энергосистеме имеется напряжение, которое называется линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное фазное напряжение 220 В.

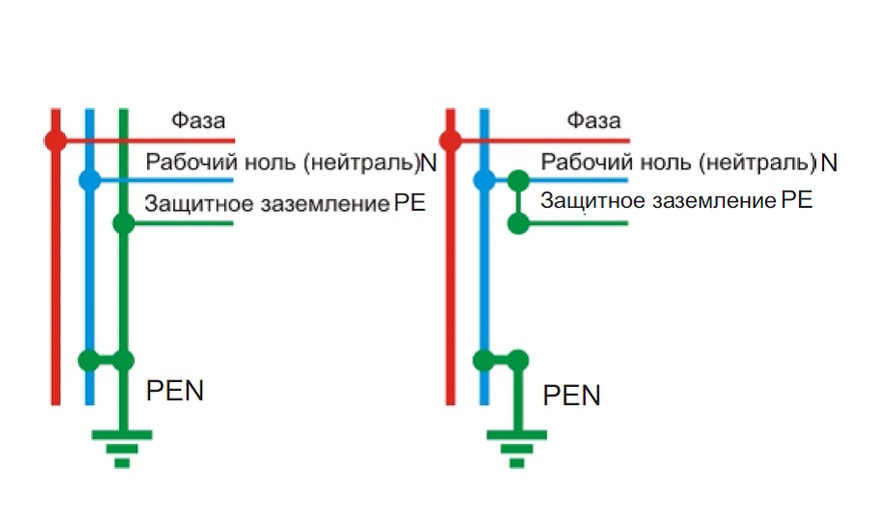

Электроэнергетическая система, в которой ноль соединен с землей, называется «системой с глухозаземленной нейтралью». Чтобы было совершенно понятно даже новичку в электротехнике: «земля» в энергетике означает заземление.

Физический смысл глухозаземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов советской постройки. Здесь в подъездах электрощиток на каждом этаже просто обнулен, а отдельное подключение к земле не предусмотрено. Важно знать, что одновременное подключение защитного и нулевого проводников к корпусу щитка очень опасно, т. к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, а значит, возможность поражение электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусматривается подвод тех же трех фаз, а также разделенные нулевой и защитный проводники. По рабочему проводнику проходит электричество, а назначение защитного проводника – соединение токопроводящих частей с имеющимся на подстанции контуром заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что абонентская нагрузка должна быть равномерно распределена по всем фазам. Однако заранее предсказать, какая мощность будет потребляться тем или иным абонентом, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется сдвиг нейтрали. В результате возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника недостаточно, разность потенциалов становится еще больше. Если связь с нейтральным проводником полностью потеряна, то велика вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулю, а в ненагруженных фазах, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование отдельных нулевого и защитного проводников в этом случае поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Что такое фаза, ноль, земля в электрике и зачем они нужны

Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

• Простое объяснение
• Углубляемся в тему

Простое объяснение

Итак, для начала, простыми словами, расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.

Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять какого цвета фазный, нулевой и заземляющий проводники!

Углубляемся в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным компонентом работы трансформаторной подстанции. Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения обмоток трансформатора, называемой нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий нулевой.

Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.

Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.

Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов, относящихся к советской застройке. Здесь, в подъездах, электрощит на каждом этаже просто заглушен, а отдельное подключение к земле не предусмотрено. Важно знать, что подключение и защитного, и нулевого проводника к корпусу щита очень опасно, т. к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, что означает возможность поражения электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводнику проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам. Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов. В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:
