Фаза, ноль и земля – что это такое?

Электрическая энергия, которой мы пользуемся, вырабатывается генераторами переменного тока на электростанциях. Их вращает энергия сжигаемого топлива (угля, газа) на ТЭС, падающей воды на ГЭС или ядерного распада на АЭС. До нас электричество добирается через сотни километров линий электропередач, претерпевая по дороге преобразования с одной величины напряжения в другую. От трансформаторной подстанции оно приходит в распределительные щитки подъездов и далее – в квартиру. Или по линии распределяется между частными домами поселка или деревни.

Разберемся, откуда берутся понятия «фаза», «ноль» и «земля». Выходной элемент подстанции — понижающий трансформатор, с его обмоток низкого напряжения идет питание потребителю. Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами» (L1, L2, L3), а общий проводник – нулем (PEN).

Система с глухозаземленной нейтралью

Поскольку нулевой проводник заземлен, то такая система называется «системой с глухозаземленной нейтралью». Проводник PEN называется совмещенным нулевым проводником. До выхода в свет 7-го издания ПУЭ ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования. Для этого их соединяли с нулем, и это называлось занулением. Но через ноль шел и рабочий ток, и его потенциал не всегда равнялся нулю, что создавало риск поражения электрическим током.

Теперь из вновь вводимых трансформаторных подстанций выходят два нулевых проводника: нулевой рабочий (N) и нулевой защитный (РЕ). Функции их разделены: по рабочему протекает ток нагрузки, а защитный соединяет подлежащие заземлению токопроводящие части с контуром заземления подстанции. На отходящих от нее линиях электропередачи нулевой защитный проводник дополнительно соединяют с контуром повторного заземления опор, содержащих элементы защиты от перенапряжений. При вводе в дом его соединяют с контуром заземления.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Напряжение между фазами трехфазной системы называют линейным, а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

Как распознать фазные и защитные проводники

Фазные проводники несут в себе потенциал относительно земли, равный 220 В (фазному напряжению). Прикосновение к ним опасно для жизни. Но на этом основан способ их распознавания. Для этого применяется прибор, называемый однополюсным указателем напряжения или индикатором. Внутри него расположены последовательно соединенные лампочка и резистор. При прикосновении к «фазе» индикатором ток протекает через него и тело человека в землю. Лампочка светится. Сопротивление резистора и порог зажигания лампочки подобраны так, чтобы ток был за гранью чувствительности человеческого организма и им не ощущался.

Конструкция однополюсного указателя напряжения
Конструкция однополюсного указателя напряжения
1корпус
2разъемное соединение
3пружина
4индикаторная неоновая лампа
5контакт для прикосновения
6изолированная часть
7резистор

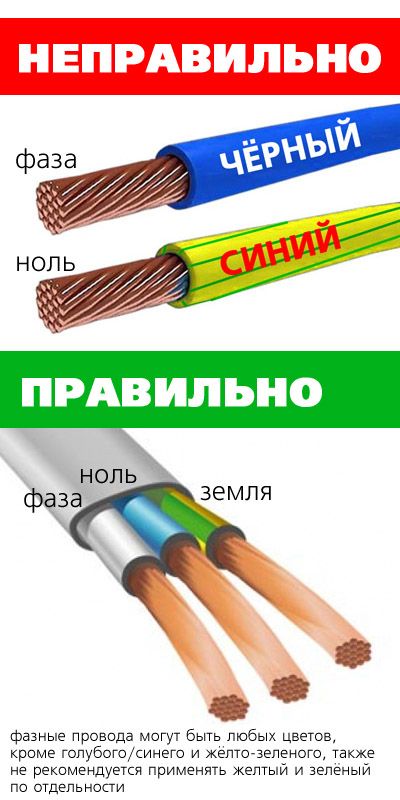

Распознать фазные проводники можно по их расцветке, для них используются черный, серый, коричневый, белый или красный цвет. Сложнее всего со старыми электрощитами: в них проводники одного цвета. Но «фазу» с помощью индикатора определить можно всегда и без ошибок.

Нулевой рабочий проводник – синего (голубого) цвета, защитный маркируется желто-зелеными полосами. Напряжение на них отсутствует, но лучше без нужды их не касаться. Есть у электриков такой закон: если сейчас напряжения нет, то оно может появиться в любой момент.

Оцените качество статьи:

Чем отличается ноль от фазы? – Советы электрика!

Нередко при выполнении ремонта или монтажа электропроводки в доме жильцы, не имеющие опыта обращения с электричеством, путают нулевой и фазный провод. В результате при подаче напряжения происходит короткое замыкание в сети, способное вызвать серьёзные неисправности не только в квартире или доме, но и на трансформаторных подстанциях. Чтобы избежать таких последствий, нужно помнить, что ни в коем случае нельзя соединять между собой нулевой и фазный провод накоротко без нагрузки. Для этого надо уметь различать и разделять их друг от друга.

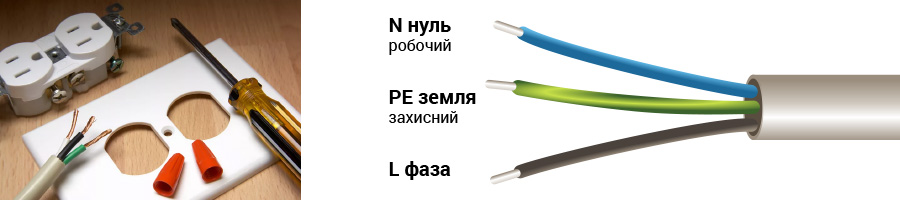

Как отличить ноль от фазы

Если строители при возведении дома строго следовали всем требованиям стандартов, то отличить нулевой провод от фазного можно по цвету изолятора. Согласно ГОСТ Р 50462-92 для цветовой маркировки нулевого провода применяется голубой цвет. Таким образом, для однофазной схемы электроснабжения здания, когда используются только два провода для питания электропотребителей, голубой провод будет нулевым, а провод другого цвета (чёрный, коричневый, жёлтый и т.д.) будет фазным.

В современных новостройках однофазная схема электропитания предусматривает использование трёх проводов, один из которых используется для передачи фазного напряжения, второй для нулевого напряжения, а третий в качестве заземляющего защитного провода. В этом случае голубой провод будет нулевым, заземляющий провод должен иметь жёлто-зелёную маркировку, фазный провод в большинстве случаев имеет чёрный цвет изоляции.

Однако не всегда используемая проводка может иметь разноцветную маркировку жил. Например, широко используемый плоский провод марки ППВ имеет однослойную общую изоляцию одного цвета. При этом в трёхжильном проводе средняя жила используется в качестве защитного заземляющего проводника, а две крайние жилы в качестве фазного и нулевого проводов. Нулевая жила в таком случае может маркироваться голубой или другой отличительной краской.

Доверяй, но проверяй

Даже при наличии цветовой маркировки проводов следует перед выполнением соединений проверять правильность их определения путём проверки с помощью индикатора напряжения или тестера. Ведь неизвестно, как строго монтажник следовал требованиям стандартов, не проводился ли ремонт или изменение схемы прокладки. Цвет изоляции вследствие большой нагрузки может со временем измениться и т.д.

Проверку двужильной проводки можно выполнить с простым индикатором фазы в виде неоновой лампы, имеющейся в отвёртках-пробниках электрика. Для этого нужно, при включённых АЗС (автоматах защиты сети) в электрощите прикоснуться поочерёдно к оголённым концам проводников рабочим концом отвёртки-пробника. Загорание лампочки сигнализирует наличие фазного напряжения в проводнике. При прикосновении ко второму (нулевому) проводнику лампочка не должна загораться. Если она загорается, это говорит о неисправности в проводке или наличии включённого в сеть потребителя.

При проверке трёхжильного провода фазный провод можно найти указанным выше способом, но отличить нулевой провод от защитной жилы пробником невозможно. Для этого потребуется тестер (омметр) и дополнительный длинный провод, один конец которого нужно подключить к клемме заземления на электрощите, а второй конец к выходу тестера.

Помните, что «прозвонку» нужно выполнять только при отключенных АЗС на электрощите!

Затем вторым концом тестера следует «прозвонить» поочерёдно предполагаемые нулевой и защитный провода. При прикосновении к защитному проводу показания прибора должны быть близки к нулю.



Как определить фазу, ноль и заземление

Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.

Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.

Безопасность прежде всего!

Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.

Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!

При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

Как определить ноль и фазу индикаторной отверткой

Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.

Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.

Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.

Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.

Как определить фазу и ноль мультиметром

Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.

Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока “~”, а предел измерения устанавливаем выше предполагаемого напряжения в сети. Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований. Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.

В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!

Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т.к. может причинить серьезный ущерб и нанести травмы.

Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.

Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.

Как определить заземление

Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.

Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.

В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.

В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:

  1. Отключить всех потребителей электроэнергии на исследуемом участке цепи.
  2. В щитке определить, где находится сдвоенный УЗО на ввод.
  3. Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
  4. Отключить это УЗО.
  5. Аккуратно отсоединить нуль от УЗО на время исследования.
  6. Включить защитное устройство.
  7. Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
  8. Промаркировать проводники по установленным данным.
  9. Произвести повторное подключение нуля к УЗО.

Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.

Оцените новость:

Что такое “фаза”, “ноль” и “земля”, и зачем они нужны.

Сегодня решил попробовать разобраться с тем, что такое “фаза”, “ноль” и “земля”.
Небольшой поиск в Гугле по этому поводу выявил, что в основном люди в интернете отвечают на этот вопрос каждый по-своему, где-то неполно, где-то с ошибками.
Я решил разобраться в этом вопросе досконально, в результате чего появилась эта статья.
Достаточно длинная, но в ней всё объяснено, в том числе, что такое фаза, ноль, земля, как это всё появилось и зачем всё это нужно.

Если очень кратко, то фаза и ноль — для электричества, а земля — только для заземления корпусов электроприборов, во имя спасения жизни человека в случае утечки электрического тока на корпус электроприбора.


Если начать с самого начала: откуда берётся электричество?
Все электростанции построены на одном и том же принципе: если магнит вращать внутри катушки (создавая тем самым периодическое “переменное” магнитное поле), то в катушке возникает “переменный” электрический ток (и, соответственно, “переменное” напряжение).
Этот величайший по своему значению эффект называется в физике “ЭлектроДвижущей Силой индукции”, она же “ЭДС индукции”, была открыта в середине XIX века.

“Переменное” напряжение – это когда берётся обычное “постоянное” напряжение (как от батарейки), и изгибается по синусу, и оно поэтому то положительное, то отрицательное, то снова положительное, то снова отрицательное.


Напряжение на катушке является “переменным” по своей природе (никто его специально не изгибает) – просто потому что таковы законы физики (электричество из магнитного поля можно получить только тогда, когда магнитное поле “переменное”, и поэтому получаемое на катушке напряжение тоже всегда будет “переменным”).

Итак, значит, где-то в дебрях электростанции вращается магнит (для примера – обычный, а в реальности – “электромагнит”), называемый “ротором”, а вокруг него, на “статоре”, закреплены три катушки (равномерно “размазаны” по поверхности статора).

Вращается этот магнит, не человеком, не рабом, и не огромным сказочным големом на цепи, а, например, потоком воды на мощной ГидроЭлектроСтанции (на рисунке магнит стоит на оси турбины в “Генераторе”).

Поскольку в таком случае (случае вращения магнита на роторе) магнитный поток, проходящий через катушки (неподвижные на статоре), периодически меняется во времени, то в катушках на статоре создаётся “переменное” напряжение.

Каждая из трёх катушек соединена в свою отдельную электрическую цепь, и в каждой из этих трёх электрических цепей возникает одинаковое “переменное” напряжение, только сдвинутое (“по фазе”) на треть окружности (120 градусов из полных 360-ти) друг относительно друга.


Такая схема называется “трёхфазным генератором”: потому что есть три электрических цепи, в каждой из которых (одинаковое) напряжение сдвинуто по фазе.
(на рисунке выше “N-S” – это обозначение магнита: “N” – северный полюс магнита, “S” – южный; также на этом рисунке вы видите те самые три катушки, которые для упрощения понимания маленькие и стоят отдельно друг от друга, но в реальности они по ширине занимают треть окружности и плотно прилегают друг к другу на кольце статора, так как в таком случае получается больший КПД генератора электроэнергии)

Можно было бы с одной такой катушки оба конца проводки просто взять и вести к дому, а там от них чайник запитать.
Но можно сэкономить на проводах: зачем тащить в дом два провода, если можно один конец катушки просто тут же заземлить (воткнуть в землю), а от второго конца вести провод в дом (этот провод назовём “фазой”).
В доме этот провод подсоединяется, например, к одному штырьку вилки чайника, а другой штырёк вилки чайника – заземляется (грубо говоря, просто втыкается в землю).
Получим то же самое электричество: одна дырка в розетке будет называться “фазой”, а вторая дырка в розетке будет называться “землёй”.

Теперь, раз уж у нас три катушки, сделаем так: скажем, “левые” концы катушек соединим вместе и прямо тут же заземлим (воткнём в землю).
А оставшиеся три провода (получается, это будут “правые” концы катушек) по отдельности потянем к потребителю.
Получится, мы тянем к потребителю три “фазы”.

Вот мы и получили “трёхфазный ток”, идущий от генератора “трёхфазного тока”.
Это “трёхфазное” напряжение идёт по проводам Линии ЭлектроПередач (ЛЭП) к нам во двор, в дворовую подстанцию (домик такой стоит, рядом с детской площадкой, со знаком “осторожно, высокое напряжение”).


И не только “к нам во двор” – по всей огромной России тянули наши предки эти ЛЭПы во времена ударных пятилеток коммунизма (а это огого какая гигантская работа: тянули электричество, прокладывали дороги, осушали болота, заводы строили по всей стране, поднимали целину – это не в офисах под кондиционерами сидеть).

Изобретён этот “трёхфазный ток” был в самом конце XIX века.
Передача электричества в виде именно трёхфазного тока, как некоторые говорят, экономичнее (возможно, меньше потерь в проводах, или что-нибудь типа того), и там ещё, говорят, у него есть разные преимущества над обычным током для промышленного применения.
Например, все вращающиеся штуки на заводах — станки там, двигатели, насосы, и прочее — сделаны именно для трёхфазного тока, поскольку гораздо легче построить вращающуюся штуковину на трёхфазном токе: достаточно просто точно так же подсоединить эти три фазы к трём катушкам на кольце, и в центр вставить металлический стержень с рамкой — и будет он сам крутиться, как только пойдёт ток.
Такой агрегат называется «трёхфазным двигателем».
Поскольку изначально электричеством заморачивались именно на заводах (не было тогда ещё в домах компьютеров, холодильников и люстр), то исторически всё идёт от промышленности в первую очередь.
Поэтому, видимо, ток из электростанции в ЛЭП пускают всегда трёхфазным, с напряжением 35 килоВольтов между фазами (а сила тока в проводах при этом — около 300 Амперов).

Такое высокое напряжение нужно, потому что нужна большая мощность тока: весь город энергию ест, как-никак, да и различные заводы потребляют порою огого сколько мощности: металлургические, например.
Большую мощность тока можно получить либо повышая силу тока, либо повышая напряжение (потому что мощность тока – это сила тока умноженная на напряжение).
При этом чем больше сила тока, тем больше энергии тратится впустую при преодолении сопротивления проводов при передаче электроэнергии на расстояние по проводам (потерянная энергия равняется силе тока в квадрате, умноженной на сопротивление проводов – именно поэтому чем толще провода в ЛЭП, тем экономичнее, потому что чем толще провод, тем меньше его сопротивление).
Поэтому экономически целесообразно повышать мощность передаваемого тока, наращивая не силу тока, а напряжение (напряжению никак не мешает сопротивление проводов – такова его природа).
Потребитель потребляет из розетки именно мощность (силу тока, умноженную на напряжение), а не отдельно ток и не отдельно напряжение, поэтому его не волнует, в каком виде эта мощность к нему в дом придёт по проводам: будет ли там больше тока и меньше напряжения, или, наоборот, больше напряжения и меньше тока – потребителя волнует только мощность в целом.

Поэтому на электростанции, перед передачей электроэнергии в провода ЛЭП, излишнюю силу тока, выработанного электрогенератором, перегоняют в напряжение, а при приёме тока в «подстанции» во дворе вашего дома выполняется обратное преобразование – излишнее напряжение перегоняют обратно в силу тока, поскольку к этому моменту весь путь по ЛЭП уже успешно пройден электроэнергией с минимальными потерями.

Прямо всю силу тока перекачать в напряжение не получится, потому что при гигантских напряжениях в проводах возникают свои сложности (может пробить через изоляцию, например, или зажарить человека, проходящего под ЛЭП, или ещё чего-нибудь).
Вот забавное видео про короткое замыкание ЛЭП в 110 килоВольтов – весёлый феерверк:

Занимательный факт: при длине ЛЭП переменного тока более нескольких тысяч километров возникает ещё один вид потерь — радиоизлучение. Так как такая длина уже сравнима с длиной электромагнитной волны частотой 50 Гц, провод работает как антенна.

Я уже объяснил, что такое “фаза” и что такое “земля”, и дальше я объясню, что такое “ноль” (“нулевой провод”) и зачем он нужен. Объяснение займёт следующие несколько абзацев, и может показаться непростым, но для понимания того, что такое “ноль”, придётся понять это объяснение.

Для упрощения, пока представим, что как будто бы трёхфазный генератор стоит не на ГидроЭлектроСтанции, а прямо у нас в квартире. Условно “левые” концы катушек на статоре мы, как и раньше, соединяем вместе.

Такой способ соединения называется соединением по схеме “звезда”. Полученная точка соединения трёх фазных проводов называется “нейтралью”.


“Нейтраль” обычно заземляют для большей безопасности: если нейтраль не заземлить, то потом когда одна из фаз случайно замкнётся на землю где-нибудь в доме, то полученная электрическая цепь будет разомкнутой – не будет токопроводящего пути от места касания фазой земли в доме обратно на эту фазу на подстанции. А если бы нейтраль заземлили на подстанции, то обратный путь с земли в доме на фазу на подстанции прошёл бы через землю: землю можно в данном случае представить как огромный проводник, хотя строго говоря это и не так, она же не металлическая, но для наглядности можно представить её как один огромный проводник. Итак, при отсутствии заземления “нейтрали” на подстанции, при коротком замыкании фазы на землю ток из фазы в землю не пойдёт (или, может быть, пойдёт, но будет относительно небольшим), и такая неисправность не будет засечена специально созданными для этого приборами (“автоматами”), и эти приборы (“автоматы”) не смогут вовремя предотвратить опасное замыкание фазы на землю, выключив электричество. Подробнее принцип работы “автоматов” описан в конце этой статьи. А если вас заинтересует более подробное объяснение, зачем используется именно заземлённая нейтраль, то можете прочесть его по этой ссылке.

В “нейтральной” точке, как можно посчитать по школьным формулам тригонометрии (или на глаз отмерить по графику с тремя фазами напряжения, который я давал в начале статьи), суммарное напряжение равно нулю. Всегда, в любой момент времени. Вот такая интересная особенность. Поэтому она и называется “нейтралью”.

Теперь возьмём и подсоединим к “нейтрали” провод, и этот, получается, уже четвёртый провод тоже будет тянуться рядом с тремя фазными проводами (и ещё рядом будет тянуться пятый провод – это “земля”, которой можно будет заземлить корпус подключенного электроприбора).

Получается, от генератора теперь будет идти четыре провода (плюс пятый – “земля”), а не три, как раньше.
Подключим эти провода к какой-нибудь нагрузке (например, к какому-нибудь трёхфазному двигателю, который тоже стоит у нас в квартире).
(на рисунке ниже генератор изображён слева, а трёхфазный двигатель – справа; точка G – это “нейтраль”).

На нагрузке (на двигателе) все три фазных провода тоже соединяются в одну точку (только не напрямую, чтобы не было короткого замыкания, а через некоторые большие сопротивления), и получается ещё одна такая “как бы нейтраль” (точка M на рисунке).
Теперь соединим четвёртый провод (идущий он “нейтрали”; точка G на рисунке) с этой второй “как бы нейтралью” (точка M на рисунке), и получим так называемый “нулевой провод” (идущий от точки G к точке M).


Зачем нужен этот “нулевой” провод?
Можно было бы, как и раньше, не заморачиваться, и просто подсоединять одну из фаз на один шпенёк вилки чайника, а другой шпенёк вилки чайника соединять с землёй, как мы делали раньше, и чайник бы нормально работал.
Вообще, как я понял, так и делали в старых советских домах: там от подстанции в дом заходят только два провода – провод фазы и провод земли.
В новых же домах (новостройках) в квартиры входят уже три провода: фаза, земля и этот «ноль». Это более прогрессивный вариант. Это европейский стандарт.
И правильно соединять фазу именно с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током (именно такой смысл должно нести слово «заземление», и никакого отношения к потреблению тока в розетке оно иметь не должно).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится, будет поставлен с ног на голову весь смысл заземления.

Теперь немного математики, для тех, кто умеет её считать, и для тех, кто ещё не устал: попробуем посчитать напряжение между фазой и “нейтралью” (то же самое, что между фазой и “нулём”).
(вот ещё ссылка с расчётами, если кто-то захочет заморочиться этим)
Пусть амплитуда напряжения между каждой фазой и “нейтралью” равна U (само напряжение переменное, и скачет по синусу от минус амплитуды до плюс амплитуды).
Тогда напряжение между двумя фазами равно:
U sin(a) – U sin(a + 120) = 2 U sin((-120)/2) cos((2a + 120)/2) = -√3 U cos(a + 60).
То есть, напряжение между двумя фазами в √3 (“квадратный корень из трёх”) раз больше напряжения между фазой и “нейтралью”.
Поскольку наш трёхфазный ток на подстанции имеет напряжение 380 Вольт между фазами, то напряжение между фазой и нулём получается равным 220 Вольтам.
Для этого и нужен “ноль” – для того, чтобы всегда, при любых условиях, при любых нагрузках в сети, иметь напряжение в 220 Вольт – ни больше, ни меньше. Оно всегда постоянно, всегда 220 Вольт, и вы можете быть уверены, что пока вся электрика в доме правильно подсоединена, у вас ничего не сгорит.
Если бы не было нулевого провода, то при разной нагрузке на каждую из фаз возник бы так называемый “перекос фаз”, и у кого-то что-то могло бы сгореть в квартире (возможно даже в прямом смысле слова, вызвав пожар). Например, банально могла бы загореться изоляция проводки, если она не является пожаробезопасной.


До сих пор мы для простоты рассматривали случай воображаемого трёхфазного генератора, стоящего прямо в квартире.
Поскольку расстояние от квартиры до дворовой подстанции мало, и на проводах можно не экономить, то можно (и нужно, так же удобнее) перенести этот воображаемый трёхфазный генератор из квартиры в подстанцию.
Мысленно перенесли.
Теперь разберёмся с воображаемостью генератора. Понятно, что реальный генератор стоит не на подстанции, а где-нибудь далеко, на ГидроЭлектроСтанции, за городом. Можем ли мы на подстанции, имея три входящих фазных провода от ЛЭП, как-нибудь их соединить так, чтобы получилось всё то же самое, как если бы генератор стоял прямо в этой подстанции? Можем, и вот как.
В дворовой подстанции приходящее с ЛЭП трёхфазное напряжение снижается так называемым “трёхфазным” трансформатором до 380 Вольт на каждой фазе.
Трёхфазный трансформатор – это в простейшем случае просто три самых обычных трансформатора: по одному на каждую фазу
В реальности его конструкцию немного улучшили, но принцип работы остался тем же самым:


Бывают маленькие, и не очень мощные, а бывают большие и мощные:
Таким образом, входящие фазные провода от ЛЭП не прямо подсоединяются и заводятся в дом, а идут на этот огромный трёхфазный трансформатор (каждая фаза – на свою катушку), из которого уже “бесконтактным” способом, через электромагнитную индукцию, передают электроэнергию на три выходные катушки, от которых она идёт по проводам в жилой дом.
Поскольку на выходе из трёхфазного трансформатора имеются те же самые три фазы, которые вышли из трёхфазного генератора на электростанции, то здесь можно точно так же одни концы (условно, “левые”) этих трёх выходных катушек трансформатора соединить друг с другом, чтобы получить “нейтраль” у себя на подстанции. А из нейтрали – вывести в жилой дом четвёртый “нулевой провод”, вместе с тремя фазными (идущими от условно “правых” концов этих трёх выходных катушек трансформатора). И ещё добавить пятый провод – “землю”.

Таким образом, из подстанции в итоге выходят три “фазы”, “ноль” и “земля” (всего – пять проводов), и далее распределяются на каждый подъезд (например, можно распределить по одной фазе в каждый подъезд – получается по три провода заходит в каждый подъезд: одна фаза, ноль и земля), на каждую лестничную площадку, в электрораспределительные щитки (где счётчики стоят).

Итак, мы получили все три провода, выходящие из подстанции: “фаза”, “ноль” (иногда “ноль” называют ещё “нейтралью”) и “земля”.
“фаза” – это любая из фаз трёхфазного тока (уже пониженного до 380 Вольт между фазами на подстанции; между фазой и нулём получится ровно 220 Вольт).
“ноль” – это провод от “нейтрали” на подстанции.
“земля” – это просто провод от хорошего правильного грамотного заземления (например, припаян к длинной трубе с очень малым сопротивлением, вбитой глубоко в землю рядом с подстанцией).

Внутри подъезда фазовый провод по схеме параллельного включения расщипляется на все квартиры (то же самое делается с нулевым проводом и проводом земли).
Соответственно, делиться ток по квартирам будет по правилу параллельного тока: напряжение в каждую квартиру будет идти одно и то же, а сила тока – тем больше, чем больше подключенная нагрузка в каждой квартире.
То есть, в каждую квартиру сила тока будет идти “каждому по потребностям” (и проходить через квартирный счётчик, который это всё будет подсчитывать).

Что может произойти, если все включат обогреватели зимним вечером?
Потребляемая мощность резко возрастёт, ток в проводах ЛЭП может превзойти допустимые рассчитанные пределы, и может либо какой-то из проводов перегореть (провод разогревается тем сильнее, чем больше его сопротивление и чем большая сила тока в нём течёт, и борется с этим сопротивлением), либо просто сама подстанция сгорит (не та, которая во дворе дома, а одна из Главных Подстанций города, которая может оставить без электроэнергии сотни домов, часть города может несколько суток сидеть без света и без возможности приготовить себе еду).

Если ещё у кого-то остался вопрос: зачем тянуть в дом все три провода, если можно было бы тянуть только два – фазу и ноль или фазу и землю?

Только фазу и землю тянуть не получится (в общем случае).
Выше мы посчитали, что напряжение между фазой и нулём всегда равно 220 Вольтам.
А вот чему равно напряжение между фазой и землёй – это не факт.
Если бы нагрузка на всех трёх фазах всегда была равной (см. схему “звезды”, когда я объяснял её выше), то напряжение между фазой и землёй было бы всегда 220 Вольт (просто вот такое совпадение).
Если же на какой-то из фаз нагрузка будет значительно больше нагрузки на других фазах (скажем, кто-нибудь включит супер-сварочную-установку), то возникнет “перекос фаз”, и на малонагруженных фазах напряжение относительно земли может подскочить вплоть до 380 Вольт.
Естественно, техника (без «предохранителей») в таком случае горит, и незащищённые провода тоже могут загореться, что может привести к пожару в квартире.
Точно такой же перекос фаз получится, если провод “нуля” оборвётся, или даже просто отгорит на подстанции, если по нулевому проводу пойдёт слишком большой ток (чем больше “перекос фаз”, тем сильнее ток идёт по проводу нуля).
Поэтому в домашней сети обязательно должен использоваться ноль, и нельзя ноль заменить землёй.
Помню, когда мой отец делал разводку в его квартире в новостройке в Москве, и видел знакомый ему с советской молодости провод земли, а потом видел незнакомый ему провод ноля, то он, недолго думая, просто откусывал кусачками провод ноля, приговаривая, что “а он не нужен”…

Тогда зачем нам в доме нужен провод “земли”?

Для того, чтобы “заземлять” корпусы электроприборов (компьютеров, чайников, стиральных и посудомоечных машин), для того, чтобы от них не било током при прикосновении.

Приборы тоже иногда ломаются.

Что будет, если провод фазы, где-нибудь внутри прибора, отвалится и упадёт на корпус прибора?

Если корпус прибора вы заранее заземлили, то возникнет “ток утечки” (произойдёт короткое замыкание фазы на землю, вследствие чего упадёт ток в основном проводе фаза-ноль, потому что почти всё электричество устремится по пути меньшего сопротивления – по создавшемуся короткому замыканию фазы на землю).

Этот ток утечки будет немедленно замечен либо “автоматом” стоящим в щитке, либо “Устройством Защитного Отключения” (УЗО), тоже стоящим в щитке, и оно сразу разомкнёт цепь.

Почему недостаточно обычного “автомата”, и зачем ставят именно УЗО? Потому что у “автомата” и у УЗО разный принцип работы (а ещё, “автомат” срабатывает гораздо позже, чем УЗО).


УЗО наблюдает за входящим в квартиру током (фаза) и исходящим из квартиры током (ноль), и размыкает цепь, если эти токи неодинаковы (в то время как “автомат” измеряет только силу тока на фазе, и размыкает цепь, если ток на фазе превосходит допустимый предел).
Принцип работы УЗО очень прост и логичен: если входящий ток не равен исходящему, то, значит, где-то “протекает”: где-то фаза имеет какой-то контакт с землёй, чего по правилам быть не должно.
УЗО измеряет разность между силой тока на фазе и силой тока на нуле. Если эта разность превышает несколько десятков миллиАмперов, то УЗО немедленно срабатывает и выключает электричество в квартире, чтобы никто не пострадал, прикоснувшись ко сломанному прибору.
Если бы в щитке не стояло УЗО, и вышеупомянутый провод фазы внутри корпуса, скажем, компьютера, отвалился бы, и замкнулся бы на заземлённый корпус компьютера, и лежал бы так себе незамеченным, а, потом, через пару дней, человек стоял бы рядом, и разговаривал по телефону, оперевшись одной рукой на корпус компьютера, а другой рукой – скажем, на батарею отопления (которая тоже фактически является одной гигантской землёй, т.к. протяжённость отопительной сети огромная), то догадайтесь, что бы стало с этим человеком.
А если бы, например, УЗО стояло, но корпус компьютера не был бы заземлён, то УЗО сработало бы только во время прикосновения человека к корпусу и батарее. Но, по крайней мере, оно бы в любом случае мгновенно сработало, в отличие от “автомата”, который бы сработал только через некоторый промежуток времени, пусть и маленький, но не мгновенно, как УЗО, и к тому времени человек мог бы быть уже “зажарен”. Казалось бы, тогда, можно и не заземлять корпусы электроприборов – УЗО же в любом случае “мгновенно” сработает и разомкнёт цепь. Но кто-нибудь хочет испытать судьбу на предмет того, успеет ли УЗО достаточно “мгновенно” сработать и отключить ток, пока этот ток не нанесёт серьёзных повреждений организму?
Так что и “земля” нужна, и УЗО нужно ставить.

Поэтому нужны все три провода: “фаза”, “ноль” и “земля”.

В квартире к каждой розетке подходит тройка проводов “фаза”, “ноль”, “земля”.
Например, из щитка на лестничной площадке выходят три этих провода (вместе с ними ещё телефон, витая пара для интернета – всё это называют “слаботочкой”, потому что там протекают маленькие токи, неопасные), и идут в квартиру.
В квартире на стене (в современных квартирах) висит внутренний квартирный щиток.
Там эти три провода расщепляются и на каждую “точку доступа” к электричеству стоит свой отдельный “автомат”, подписнанный: “кухня”, “зал”, “комната”, “стиральная машина”, и так далее.
(на рисунке ниже: сверху стоит “общий” автомат; после которого стоят подписанные “отдельные” автоматы; зелёный провод – земля, синий – ноль, коричневый – фаза: это стандарт цветового обозначения проводов)


От каждого такого “отдельного” автомата своя, отдельная, тройка проводов уже идёт к “точке доступа”: тройка проводов к печке, тройка проводов к посудомойке, одна тройка проводов на все зальные розетки, тройка проводов на освещение, и т. п..

Наиболее популярно сейчас совмещать “главный” автомат и УЗО в одном устройстве (на рисунке ниже оно показано слева). Счётчик электроэнергии ставится между “главным” общим автоматом (который имеет также встроенное УЗО) и остальными, “отдельными”, автоматами (синий – ноль, коричневый – фаза, зелёный – земля: это стандарт цветового обозначения проводов):


И вот ещё до кучи схема, по сути, о том же (только здесь главный автомат и УЗО – это разные устройства):

Каждый “автомат” изготовлен на заводе под определённую максимально допустимую силу тока.

Поэтому он “вырубается”, если вы даёте слишком большую нагрузку на “точке доступа” (например, включили слишком много всего мощного в розетки в зале).

Также, автомат “вырубится” в случае “короткого замыкания” (замыкания фазы на ноль), чем спасёт вашу квартиру от пожара.

Жизнь человека, при отсутствии правильного заземления электроприборов, автомат без УЗО не спасёт, так как автомат слишком медленно срабатывает (это более грубое устройство, так сказать).

Вроде бы, по этой теме пока всё.

Для чего нужны фаза, ноль и заземление

Разбираемся в основных терминах

С такими терминами, как «фаза» и «ноль» каждый сталкивается в своей жизни ежедневно. Все они тесно связаны, ведь относятся к электричеству, а это то, без чего жизнь современного человека не мыслима. Чтобы понять их природу и более или менее научиться разбираться в электрике, следует уяснить для начала ряд фундаментальных понятий.

Начинаем с основ

Электрический заряд — характеристика, определяющая способность различных тел быть источником электромагнитного поля. Носителем подобных волн является электрон. Создав электромагнитное поле можно «заставить» электроны перемещаться. Так образуется ток.

Ток — это четко направленное движение электронов по металлическому проводнику под действием существующего поля.

Виды тока

Ток может быть постоянным и переменным. Ток, по величине не изменяющийся во временном промежутке — ток постоянного значения. Ток, величина которого, как и направление, меняется с течением времени, называется переменным.

Постоянные источники тока — аккумуляторы, батарейки и так далее. Переменный же ток «подходит» к бытовым и промышленным розеткам домов и предприятий. Основная причина этого кроется в том, что данный тип тока намного легче получать физически, преобразовывать в разные уровни напряжений, передавать по электропроводам на огромные расстояния без существенных потерь.

Основная характеристика переменного тока

Переменный ток – как правило это синусоида, или синусоидальный ток. Его можно охарактеризовать следующим образом: сначала он увеличивается в одном направлении, достигая максимального своего значения (амплитуды), затем начинается спад. В некоторый момент времени он становится равен «0» и потом вновь начинает нарастать, но уже в совершенно противоположном направлении.

«Фаза», «ноль» и «земля»

Самый простой случай электроцепи, по которой перемещается синусоидальный ток — однофазная цепь. Она состоит, как правило, из трех электрокабелей: по одному из них электричество подходит к приборам и элементам освещения, а по второму – оно «уходит» в противоположном направлении — от потребителя. Третьим проводником является «земля».

Провод, по которому электричество подходит к электропотребителям, называется фазой, а кабель, используемый для возвратного движения — нулем.

Самая эффективная сеть для передачи электротока — трехфазная система. Она включает в себя три фазовых кабеля и один обратный — ноль. Такой тип тока подходит ко всем жилым кварталам. Непосредственно перед попаданием в квартиры, электроток делится на фазы. Каждым фазам «присваивается» один ноль. Преимущества такой системы в том, что при сбалансированной нагрузке ток через ноль (а он в такой системе один — общий) равен нулю.

Чтобы не перепутать провода и не допустить короткого замыкания,  каждый провод окрашивают в разные цвета. Однако цвет провода не гарантирует его назначения!

«Земля» не несет никакой электрической нагрузки, а служит своего рода предохранительным элементом. В тот момент, когда что-либо в системе электропитания выходит из-под контроля, провод «земля» предотвратит поражение электротоком — по ней все избыточное напряжение будет «стекать», то есть, отводиться на землю.

Фаза и ноль: их значение в сети питания

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».

Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия). Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.

В домах, на предприятиях и зданиях старой застройки зачастую нет «РЕ»-проводника и поэтому, схема получается не пятипроводной, а четырех (она обозначается как «TN-C»).

Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.

Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.

Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.

Данная схема соединения отработана годами. Она подтвердила свое право на использование тем, что признана оптимальной из всех существующих. Однако, в ней, как и в любом приборе, механизме или устройстве, периодически могут появляться всевозможные поломки и неисправности. Как правило, они бывают связаны с плохим качеством электросоединения или же полным обрывом кабелей в каких-либо местах схемы.

Случаи обрывов в токопроводящей цепи

Если внутри отдельно взятой квартиры произошел разрыв нуля/фазы, то подключаемый прибор, как следствие, функционировать не будет.

Аналогичная ситуация возникнет и при обрыве контактов проводов любой из фаз питающих подъездный щиток. При этом все квартиры, получающие питание от данной электролинии, не будут получать электричество. Вместе с тем, в двух оставшихся цепях приборы будут функционировать, как и прежде.

Из этих схем видно, что полное отключение питания в квартирах связано с обрывом одного их проводов. Это не приводят к повреждению и выходу из строя приборов. Самой же серьезной ситуацией является обрыв между заземляющим контуром и центральной точкой подключения всех потребителей.

В данном случае весь электроток перестает течь по рабочему нулю к «земле» (АО, ВО, СО) и начинает двигаться по пути АВ/ВС/СА к которым подведено 380 В.

Возникает «перекос фаз». В фазах с большей нагрузкой напряжение будет меньше, а с меньшей нагрузкой — больше и может достигнуть значительных величин, близким к 380 В. Это вызовет повреждение изоляционных материалов, нагрев и выход из строя оборудования. Предотвратить подобные случаи и защитить дорогое оборудование позволяет система защиты от перегрузок и высоких напряжений, монтируемая в квартирных щитках.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.


Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.


Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).


Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.


Пример мультиметра

Важно! Как и правила дорожного движения, правила электробезопасности обязательно нужно соблюдать, ведь электрический ток невидим, неслышим и неосязаем, и именно этим он и опасен.

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Особенности нейтрального провода

Нулевой провод предотвращает нежелательные ситуации при аварийных режимах работы. Без его наличия в случае фазного короткого замыкания двух фаз напряжение в третьей фазе мгновенно возрастет в √3 раз. Это губительно скажется на оборудовании, которое питает этот источник. В случае наличия нуля в такой ситуации, напряжение не изменится.

При обрыве одной из фаз в трехфазной трехпроводной системе (без нуля), напряжение на двух оставшихся фазах уменьшится. Они окажутся соединенными последовательно, а при этом виде соединения напряжение распределяется между потребителями в зависимости от их сопротивления. При обрыве одной из фаз в трехфазной четырёхпроводной системе, напряжение в двух оставшихся фазах своего значения не изменит.

Предохранители в нулевой провод не устанавливают из-за его большой значимости, потому как его обрыв является нежелательным

Так как большую часть времени работы электроустановок ток в этом проводе либо равен нулю, либо незначителен, нет смысла изготавливать его такого же сечения, как и сечение фазных. Чаще всего, из соображений экономии, он имеет меньшее сечение жилы, нежели сечение жил фаз в одной электроустановке. Если защитный провод не совмещен с нулевым, его сечение выполняют вдвое меньше, нежели, у фазного провода.

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

  • глухозаземленная;
  • изолированная;
  • эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Реакция электроприборов на обрыв нуля

Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.

Основные факторы, которые могут привести к обесточиванию общего нуля:

  • аварийная ситуация на подстанции;
  • устаревшая проводка;
  • монтаж проводки выполнялся не совсем качественно.

Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.

Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.

Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».

Главными факторами, которые способствуют обрыву нуля непосредственно в квартире можно назвать:

  • ненадежность присоединения контактов;
  • неправильно выбранное сечение проводника;
  • устаревшая проводка.

Эти факторы приводят к чрезмерному нагреванию проводника. Из-за повышенной температуры окисляется место присоединения контактов, перегреваются жилы проводов. А это, в свою очередь, может привести к пожару.

Чем опасно повреждение нулевого провода

Перегрев нулевых проводов из-за плохого контакта.

Ноль повреждается при механических воздействиях, коротких замыканиях, некачественном подключении или в результате старости проводки. Обрыв нейтрали:

  • PEN-проводник в кабеле питания – остается один заземляющий контур, который визуально не заметно;
  • сгорание проводника в распредщитке – фазные проводники перекашиваются, показатель напряжения увеличивается до 380 В;
  • обрыв в щитке квартиры – в розетках остается вторая фаза, бытовая техника от них не запитывается.

Повреждение нейтрали исключает равность потенциалов сетей с различной нагрузкой, в результате чего может сгореть бытовая техника. Изоляция в таких случаях пробивается. В старом жилом фонде со схемой подключения TN-C (нуль – защитный проводник) при поломках существуют риски поражения током. В новостройках повреждения нуля приводит к тому, что при касании к технике чувствуются легкие разряды тока.

Разряды тока от прикосновений к корпусу оборудования также свидетельствуют о его неисправности.

Что такое заземление и нейтральный провод

Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления.

Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.

Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.

Защитный проводник обозначается буквами «PE». Согласно правилу, его изоляция должна быть окрашена в желтые и зеленые полосы. Если на схеме есть обозначение «PEN», значит, нейтральный и защитный провода совмещаются в один. Подобный кабель должен быть окрашен в голубой цвет с желтыми и зелеными полосами на концах.

Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.

Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека.

Что такое заземление?

Заземление или защитный проводник согласно п. 1.7.34 ПУЭ предназначен исключительно для целей электробезопасности. В нормальных условиях он не находится под напряжением и выполняет роль проводника только в случаях нарушения изоляции фазного или нулевого проводника. При этом на самой электроустановке он снижает потенциал до безлопастного.


Зачем нужно заземление?

  • Если говорить простым языком, то заземление необходимо только на случай поломки. Например, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как избыточный потенциал через заземление уйдет в землю.
  • Заземление может выполняться по разным схемам в зависимости от ваших возможностей и схемы питающей сети. Данный вопрос мы рассмотрим ниже.
  • Защитный проводник на схемах принято обозначать символами «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
  • На некоторых схемах вы можете встретить обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы поговорим чуть ниже. Цвет такого провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.

Схемы подключения нейтрального провода и заземления

Теперь вы знаете как отличить нулевой провод от заземления и понимаете, что и то, и другое является соединением с землей. Теперь можно рассмотреть возможные схемы подключения нейтрального провода и заземления. Все они четко оговорены в п.1.7.3 ПУЭ. Мы рассмотрим только схемы с глухозаземленной нейтралью которые применяются в наших электрических сетях.

Система ТТ

  • Прежде всего рассмотрим систему ТТ в которой нейтральный провод подключен к заземлению трансформатора, а заземление к независимому источнику. Этот метод применяется очень редко, да и цена монтажа такой системы является наиболее высокой.
  • Значительно чаще используются системы типа ТN в которых используются PEN проводники. То есть на всем протяжении или на отдельных участках нулевой и защитный проводники проложены одним проводом, либо подключаются к одной точке заземления.

Система TN-S

  • Наиболее оптимальной в данном случае в вопросах электробезопасности является система TN-S. В ней нулевой и защитный проводники подключены к единой точке заземления, но на всей протяженности выполнены отдельными проводниками.

Система TN-C

  • Значительно чаще можно встретить систему TN-C, которую достаточно просто реализовать своими руками. В ней нейтральный провод и заземление выполнены одним проводом по всей длине. Но это наименее безопасный вариант с точки зрения электробезопасности.


Система TN-C-S

  • И последним возможным вариантом является система TN-C-S. Как понятно из названия она совмещает в себе две предыдущие системы. То есть на одном участке выполнена совместная прокладка нейтрали и заземления, а на втором участке они разделены.

Правила подключения нейтрального провода и заземления

Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.

  • Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.

Обратите внимание! При использовании системы ТТ обязательно применение автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.

  • Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
  • В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
  • Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
  • Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.


Зачем выполнять повторное заземление?

  • Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
  • Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
  • Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
  • Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.

Повторное заземление нулевого провода

Повторным заземлением нулевого проводника, является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления включается снижение силы напряжения в нулевом проводе и электроприборах, которые были занулены относительно грунта. Это свойство целесообразно в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических приборов.

При создании защиты в электросети старайтесь выбирать нулевой и защитный проводники таким образом, чтобы в случае произошедшего замыкания на металлический корпус оборудования, произошло короткое замыкание в сети или оплавление предохранителей. Обычно, при установленном автоматическом выключателе данный фактор вызывает его срабатывание.

Важно! При возникновении короткого замыкания в зануленной элекроцепи, полученное напряжение должно трижды превысить значение номинального тока.

Нейтраль должна быть непрерывной от каждого корпуса электроустановки до нулевых проводников источников электроэнергии.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Вывод

Как видите вопрос правильного выполнения заземления и монтажа нулевого провода достаточно многогранен. Мы уделили внимание лишь основным аспектам и попытались разъяснить назначение данных проводников.

Видео

Источники

  • https://ProFazu.ru/elektrosnabzhenie/elektroset/faza-i-nol-v-elektrike.html
  • https://rusenergetics.ru/polezno-znat/faza-nol
  • https://220v.guru/elementy-elektriki/provodka/rol-i-naznachenie-nulevogo-provoda.html
  • https://StrojDvor.ru/elektrosnabzhenie/vidy-i-rezhimy-raboty-nulevogo-provoda-chto-eto-takoe/
  • https://pauk.top/nulevoy-provod.html
  • https://Elektrik-a.su/kabeli-i-provoda/zazemleniya/zazemlenie-i-nulevoj-provod-482
  • https://prokommunikacii.ru/elektrika/elektroprovodka/nulevojj-provod-ego-opredelenie-i-naznachenie.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov

Фаза и ноль в электрике: определения понятным, простым языком

Владельцы домов или квартир, так или иначе, столкнутся с моментами, когда перестает функционировать какой-либо прибор, электрическая розетка или гореть лампа в люстре. Звать на помощь в таких ситуациях электрика не особо хочется — имеется большое желание исправить неполадки самостоятельно. Или может быть, например, есть какие-то познания в электросистемах, а потому работа по прокладке новых кабелей не кажется чем-то немыслимым. Как бы то ни было, в любом случае, предварительно стоит все же ознакомиться с основами электрики, с видами проводников, выяснить, как все это взаимосвязано и работает. Ведь очень важно понять, где располагается тот или иной провод — от этого будет зависеть правильность соединений и безопасность людей.

Если есть какой-то опыт работы в данной сфере, вопрос не поставит в тупик, однако для новичка может стать большой проблемой. Ниже пойдет речь о таких проводниках любой электрической сети питания как: «заземление», «фаза», «нуль», а также о том, как верно найти и отличить данные виды кабелей.

Разбираемся в основных терминах

С такими терминами, как «фаза» и «ноль» каждый сталкивается в своей жизни ежедневно. Все они тесно связаны, ведь относятся к электричеству, а это то, без чего жизнь современного человека не мыслима. Чтобы понять их природу и более или менее научиться разбираться в электрике, следует уяснить для начала ряд фундаментальных понятий.

Начинаем с основ

Электрический заряд — характеристика, определяющая способность различных тел быть источником электромагнитного поля. Носителем подобных волн является электрон. Создав электромагнитное поле можно «заставить» электроны перемещаться. Так образуется ток.

Ток — это четко направленное движение электронов по металлическому проводнику под действием существующего поля.

Виды тока

Ток может быть постоянным и переменным. Ток, по величине не изменяющийся во временном промежутке — ток постоянного значения. Ток, величина которого, как и направление, меняется с течением времени, называется переменным.

Постоянные источники тока — аккумуляторы, батарейки и так далее. Переменный же ток «подходит» к бытовым и промышленным розеткам домов и предприятий. Основная причина этого кроется в том, что данный тип тока намного легче получать физически, преобразовывать в разные уровни напряжений, передавать по электропроводам на огромные расстояния без существенных потерь.

Основная характеристика переменного тока

Переменный ток – как правило это синусоида, или синусоидальный ток. Его можно охарактеризовать следующим образом: сначала он увеличивается в одном направлении, достигая максимального своего значения (амплитуды), затем начинается спад. В некоторый момент времени он становится равен «0» и потом вновь начинает нарастать, но уже в совершенно противоположном направлении.

«Фаза», «ноль» и «земля»

Самый простой случай электроцепи, по которой перемещается синусоидальный ток — однофазная цепь. Она состоит, как правило, из трех электрокабелей: по одному из них электричество подходит к приборам и элементам освещения, а по второму – оно «уходит» в противоположном направлении — от потребителя. Третьим проводником является «земля».

Провод, по которому электричество подходит к электропотребителям, называется фазой, а кабель, используемый для возвратного движения — нулем.

Самая эффективная сеть для передачи электротока — трехфазная система. Она включает в себя три фазовых кабеля и один обратный — ноль. Такой тип тока подходит ко всем жилым кварталам. Непосредственно перед попаданием в квартиры, электроток делится на фазы. Каждым фазам «присваивается» один ноль. Преимущества такой системы в том, что при сбалансированной нагрузке ток через ноль (а он в такой системе один — общий) равен нулю.

Чтобы не перепутать провода и не допустить короткого замыкания,  каждый провод окрашивают в разные цвета. Однако цвет провода не гарантирует его назначения!

«Земля» не несет никакой электрической нагрузки, а служит своего рода предохранительным элементом. В тот момент, когда что-либо в системе электропитания выходит из-под контроля, провод «земля» предотвратит поражение электротоком — по ней все избыточное напряжение будет «стекать», то есть, отводиться на землю.

Фаза и ноль: их значение в сети питания

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».

Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия).

Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.

В домах, на предприятиях и зданиях старой застройки зачастую нет «РЕ»-проводника и поэтому, схема получается не пятипроводной, а четырех (она обозначается как «TN-C»).

Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.

Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.

Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.

Данная схема соединения отработана годами. Она подтвердила свое право на использование тем, что признана оптимальной из всех существующих. Однако, в ней, как и в любом приборе, механизме или устройстве, периодически могут появляться всевозможные поломки и неисправности. Как правило, они бывают связаны с плохим качеством электросоединения или же полным обрывом кабелей в каких-либо местах схемы.

Случаи обрывов в токопроводящей цепи

Если внутри отдельно взятой квартиры произошел разрыв нуля/фазы, то подключаемый прибор, как следствие, функционировать не будет.

Аналогичная ситуация возникнет и при обрыве контактов проводов любой из фаз питающих подъездный щиток. При этом все квартиры, получающие питание от данной электролинии, не будут получать электричество. Вместе с тем, в двух оставшихся цепях приборы будут функционировать, как и прежде.

Из этих схем видно, что полное отключение питания в квартирах связано с обрывом одного их проводов. Это не приводят к повреждению и выходу из строя приборов.

Самой же серьезной ситуацией является обрыв между заземляющим контуром и центральной точкой подключения всех потребителей.

В данном случае весь электроток перестает течь по рабочему нулю к «земле» (АО, ВО, СО) и начинает двигаться по пути АВ/ВС/СА к которым подведено 380 В.

Возникает «перекос фаз». В фазах с большей нагрузкой напряжение будет меньше, а с меньшей нагрузкой — больше и может достигнуть значительных величин, близким к 380 В. Это вызовет повреждение изоляционных материалов, нагрев и выход из строя оборудования. Предотвратить подобные случаи и защитить дорогое оборудование позволяет система защиты от перегрузок и высоких напряжений, монтируемая в квартирных щитках.

Варианты определения проводников «фаза»/«ноль»

Итак, наступила, ситуация, когда необходимо, например, подключить новую розетку. Но совершенно не понятно, какой из проводов является фазным, а какой нулевым. Способов быстро решить проблему существует несколько — это можно сделать как с применением специальных приборов, так и без них.

Цветовая окраска проводов, как основной ориентир

Это самый легкий и быстрый способ. Для правильной классификации нуля и фазы следует знать, какой цвет провода к чему относится. Предварительно необходимо будет изучить информацию о том, где четко прописаны действующие стандарты для конкретной страны.

Данный метод весьма актуален в любых новостройках, поскольку сейчас вся электрическая проводка прокладывается специалистами, выполняющими свою работу согласно всем требованиям установленных стандартов. Так, например, в России еще в 2004 году был принят стандарт «IEC60446», в котором четко обозначена процедура разделения кабелей по цветам, а именно:

  • защитным нулем стал обозначаться провод желто-зеленого цвета;
  • рабочим нулем стали называть синий/сине-белый провод;
  • фазу — провода других цветов (например, черного, красного, коричневого и прочие).

Такое обозначение актуально в настоящее время.

Если проводка уже довольна старая или ее прокладкой занимались непрофессиональные специалисты, правильнее будет все же воспользоваться иными методами определения.

Отвертка-индикатор — незаменимое приспособление

Данный инструмент является неотъемлемым прибором в наборе домашнего электрика-умельца. Она применяется как при выполнении электромонтажных работ, так и при установке осветительных приборов в помещении или даже в процессе обыкновенной замены лампочек.

Принцип ее работы заключается в прохождении емкостного тока сквозь корпус отвертки через тело оператора.

Элементы отвертки:

  • корпус, выполненный из диэлектрического материала;
  • наконечник из металла в форме плоской отвертки, который прикладывают к проводам при проверке;
  • неоновый индикатор — лампочка, сигнализирующая о фазовом потенциале;
  • ограничитель тока — резистор, понижающий ток до минимального значения и выполняющий роль защитного механизма: защищает человека от поражения током, а само устройство от выхода из строя;
  • контактная металлическая площадка, создающая замкнутую цепь через человека на землю.

Методика работы настолько проста, что справиться с ней может любой человек, даже новичок. Работает индикаторная отвертка следующим образом. При прикосновении наконечником к фазному контакту (цветному проводу) происходит замыкание электрической цепи — неоновая лампа должна загореться. То есть, поступает «сообщение» о наличии сопротивления, следовательно, данный кабель является фазой. В то же время ни на заземлении, ни на нуле, она загораться не должна. Если это происходит, можно с уверенностью говорить о том, что в схеме подключения электропроводки есть ошибки.

Работа с отверткой-индикатором в светлое время суток потребует некоторой внимательности — днем свечение лампы плохо заметно, поэтому придется приглядываться.

При работе с подобными приспособлениями нужно быть крайне осторожным — нельзя дотрагиваться до оголенных участков проводников и выводов индикатора, находящихся под напряжением.

На заметку! Профессиональные электрики пользуются более дорогими многофункциональными индикаторами, свечением которых управляет схема на транзисторах, питающаяся от встроенных аккумуляторов напряжением в 3 В. Еще одним их характерным отличием от простых аналогов является отсутствие контактной площадки, к которой нужно прикасаться при выполнении замеров.

Устройства, помимо своего прямого назначения — проверки фазового провода — выполняют и ряд других вспомогательных задач: определение полярности источников постоянного напряжения, места обрыва электроцепи и так далее.

Мультиметр — надежный помощник

Чтобы вычислить фазу, используя тестер, его необходимо переключить в режим «вольтметр» и мерить напряжение между всеми парными выводами кабелей. Соединение щупов с защитным нулем и заземлением должно показывать отсутствие напряжения. Напряжение между фазой и любым другим проводов должно составлять 220 В.

Способы определения проводов:

Так, в первом случае вольтметр отклоняется от нулевой отметки в цепи «ноль/фаза». На другом рисунке он показывает отсутствие напряжения между нулем и землей. И на третьем, вольтметр между фазой и землей показывает «0 В» поскольку проводник еще не подсоединен к земле. Третий случай — это скорее исключение из правил. Такое возможно, например, в случаях, когда старые кабеля здания находится на этапе реконструкции. В нормальной работающей системе электропроводки вольтметр тоже должен показывать 220 В.

Использование лампы накаливания

Перед началом работы необходимо будет собрать приспособление для тестирования. Оно будет состоять из обыкновенной лампочки, патрона и проводов. Лампа вкручивается в патрон, а к клеммам патрона крепятся проводники. Один из проводов необходимо будет заземлить, например, подсоединить к батарее отопления.

Сущность метода заключается в поочередном прикладывании второго (свободного) проводника ко всем тестируемым жилам. Если лампочка вспыхнет — найден фазный провод.

Метод позволяет установить приблизительно наличие фазного кабеля среди остальных. Сигнал лампы точно сигнализирует о том, что среди этих проводников какой-то фазовый, а какой-то нулевой. Если же лампа не горит, значит среди кабелей нет фазного. Но может случиться, что нет как раз именно нулевого.

Поэтому в большей степени данный метод целесообразен для определения работоспособности электрической проводки и правильности монтажа.

Определение сопротивления петли «ноль/земля»

Замер величины сопротивления петли является залогом бесперебойной работы электрических приборов. Время от времени это следует проводить, поскольку основные причины поломки техники кроются в замыканиях и перегрузках электросетей. Замер сопротивления позволит исключить подобные неприятности.

Что представляет собой эта петля

Данная петля является контуром, возникающим в результате соединения «нуля» с заземленной нейтралью. Как раз именно замыкание этой цепи и будет образовывать данную петлю.

Главная задача по измерению сопротивления данной петли — надежная защита оборудования и кабелей от перегрузок во время эксплуатации. Высокое сопротивление станет причиной чрезмерного повышения температуры электролинии, и как следствие, возникновения пожара. Значительное влияние на качество электропроводки оказывает влажность воздуха, температура, время суток — все это сказывается на состоянии электросети.

В заключении

Данный материал позволяет понять, что вообще такое фаза и ноль, какова их роль в современной электрике, каким образом можно установить, где располагается в проводке фазная и нулевая жилы. Ведь вопрос определения нуля, фазы и заземления весьма важен. Подключение некоторых видов приборов по результатам неправильной проверки может повлечь за собой негативные последствия — сгорание электроприборов, или, что еще опаснее, поражение током.

Видео по теме

Как определить где фаза ноль и земля

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

    В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов , в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

3 фазы нулевое заземление. Что такое ноль и фаза? Поглубже в тему

Как найти фазный ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли – по окраске проводов. Эта опция применима только для зданий, где стандарт IFC используется со стандартом используемых цветов для проводки.

Согласно этим стандартам провода электропроводки в домах должны иметь цвета:
– рабочий нулевой провод обозначен синим или синим цветом – белый:
– защитное заземление должно иметь желтый цвет – изоляция провода зеленого цвета:
– цвет фазы утеплитель может быть несколько разных: белый, серый, коричневый и так далее.

Таким образом, мы сталкиваемся со сложными линиями различной важности для просроченных расстояний и объемов передаваемой энергии, но от источников питания в несколько тысяч вольт через десятки тысяч вольт первичных сетей при 100 и 200 тысячах вольт суперсвязей они имеют тенденцию электрическая дифференциация в чистом виде и поэтому требует различных расчетных процессов, в основном потому, что явления, связанные с электростатическим полем, важны с увеличением напряжения.

Хотя явления электромагнитного поля всегда чувствительны, поскольку токи, которые его создают, никогда не выходят далеко за пределы явления электростатического поля, кроме тех, поддержка которых может поддерживаться с помощью адекватного усиления изоляции и начала корпуса кабеля, они на самом деле не ощущают, что с 000 вольт.

По этой цветовой маркировке проводов довольно легко определить назначение жилы. Однако от распределительной коробки до выключателя иногда используют лампу, розетки, провода другого цвета, в основном белого цвета. Как найти нулевую фазу и землю в этом варианте.


Но если рабочее напряжение повышается до значений, приложенных к сверхлинейным линиям, то последствия этого факта становятся очевидными: проводники линии и земли ведут себя как якоря сложной системы конденсаторов, которые попеременно заряжаются от изменений приложенного альтернативного потенциала, генерируют токи смещения через встроенную среду, которые приводят к движению проводников, преобразовывая их в токи проводимости, которые замыкаются – как и любой другой линейный ток – через генерирующее оборудование, постепенно изменяя результирующая интенсивность в проводниках.

Цвета трехпроводного жгута

Чтобы найти в этом варианте нулевую и заземляющую фазу, нужно выключить электрическую сеть квартиры вводным автоматом, вскрыть ответвительную коробку, отсоединить провода. Нужно вызвать провода тестером, мультиметром в режиме минимального сопротивления или батареей с лампочкой или со светодиодом.

Дополнительная информация о нахождении заземления, фазы, нейтрального провода

На который влияет тот же угол γ, который предсказывает вакуумный ток через напряжение, и такой, что.Отношения, которые решают проблему, заключаются в следующем. Аналитические и графически процитированные процессы, правильно разработанные, могут позволить почти полное исследование проводимости суперлинии.

Даже кабельные линии, удобно уменьшающие значения коэффициентов самоиндукции и расширяющие значения вместо мощностей, можно исследовать аналогичным образом, но хотя токи сдвига приобретают «важность» для одинаковой длины и протяженности, они также их расширение является их распределение практически не влияет на их общую стоимость.

Определение нулевой и нулевой фазы по индикатору напряжения

Индикатор напряжения может найти только фазу, ноль и землю нужно будет вызвать, как описано выше. Перед использованием индикатора напряжения его необходимо проверить на работоспособность. Индикатор напряжения с неоновой лампой подходит для определения фазы при отсутствии наведенного напряжения на нулевом и заземляющем проводах.

Энергопотребление – счетчики – пользователи распределительных сетей – помимо специальных предложений, которые могут быть использованы только для крупных поставок, могут использовать его, пока они установлены, тем больше они касаются.Конечно, такая свобода использования подразумевает необходимость без потерь адаптировать доступность для запроса. Это достигается путем объединения различных электростанций либо за счет накопления энергии, либо за счет тарифов, адаптируя их к различным характеристикам потребления.

Конечно, в зависимости от вида договора поставки энергозатратные электросчетчики различаются. Самый простой и распространенный тариф – это так называемое потребление, поэтому ниже среди всех устройств мы опишем только самый эффективный индукционный счетчик.Этот счетчик имеет часть или, как уже говорилось, мобильную команду, состоящую из легкого алюминиевого диска, снабженного тонким стальным штифтом, установленного как можно дальше без трения между двумя опорами, от оси с крошечной зубчатой ​​передачей, движение передается на интегратор скорости встряхивания. Таким образом, разница в показаниях измеряет количество оборотов, которые счетчик принимает за диапазон.

Отвертка индикаторная с неоновой лампой

Неоновая лампа очень чувствительна к помехам, так как загорается при очень малом токе.Для электропроводки в квартире или доме наводка на провода при отключенной сети – довольно редкое явление. Но если рядом с электропроводкой находится внешняя электросеть или дом находится рядом с ЛЭП, то для определения фазы лучше использовать контрольную лампу.

Фаза и ноль в старом гнезде

Это результат зацепления двигателя с тормозом, подвижным элементом, оба из которых находятся в разных секторах, наложенным диском.Электродвигатель асинхронной системы двухфазный с последовательной обмоткой с внутренней и другой встроенной установкой, установленный на наборе пакетов из листового железа, которые грациозно не касаются его, ограниченного небольшим сектором, краем диска, и что они расположен симметрично относительно свинцовой обмотки, чтобы избежать смещения: небольшое рассеяние преднамеренно сохраняется для фиксации, в отличие от дополнительного тормозного момента и, независимо от трения, начальной нагрузки.

В ПУЭ 7-й редакции не допускается использование контрольной лампы для проверки наличия или отсутствия напряжения.Этот запрет основан на том, что индикаторы напряжения низкого сопротивления не чувствительны к наведенным напряжениям, которые могут представлять угрозу для жизни человека.

Этот пункт, вероятно, будет применяться к кабелям большой длины и большого поперечного сечения, проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабели могут нести большой и опасный для жизни заряд из-за кабеля большой емкости. Тогда, конечно, используйте контрольную лампу, которая не может определить отсутствие напряжения, она не будет показывать опасное индуцированное напряжение.

Онлайн-калькуляторы для определения номинала резисторов по цветовой кодировке

Все устроено так, что когда ток и напряжение синфазны, потоки, соответствующие двум виткам, являются квадратурными; их сосуществование затем преобразуется в поток периодически меняющейся полярности, который движется по касательной вдоль края диска на амплитуду сектора, так что индуцированный ток и крутящий момент, пропорциональные мощности, определяются на диске: если, согласно Согласно текущей гипотезе, напряжения были в квадратуре – нулевая мощность – потоки компонентов будут синфазными, результирующий поток будет переменным потоком, крутящий момент будет равен нулю, а также, когда при нулевом поглощенном токе будет только поток компонентов из-за производной схемы.

Данная позиция относится к промышленным предприятиям. В бытовой электропроводке провода имеют (если они есть) очень низкую емкость, которой явно недостаточно для опасного наведенного напряжения. Единственное, пользоваться контрольной лампой нужно очень осторожно, так как есть открытые неизолированные торцы.


Тормоз возникает из-за действия постоянного магнита, который упирается, не касаясь диска в другой области, когда диск движется под действием двигателя, магнит индуцирует ток, который увеличивается со скоростью, в результате крутящий момент пропорционален самой скорости и увеличивается до тех пор, пока крутящий момент привода не будет сбалансирован для скорости, пропорциональной мощности.

Очевидно, что если для данной мощности диск вращает определенное количество оборотов в час для удвоения мощности, это также в два раза больше кругов и его рекордов. Вскоре после изобретения лампы накаливания начала формироваться отрасль производства и распределения электроэнергии. С тех пор она получила такое техническое и экономическое развитие, что вместе со вспомогательной отраслью электротехники заняла позицию первой. По инвестициям отрасль становится сопоставимой с отраслью железных дорог.

Определение фазы нуля и земли индикаторной отверткой

Чтобы найти фазу с помощью контрольной лампы, находим два провода, при подключении к которым лампа горит. В этой версии мы нашли фазу и ноль.

Теперь соединяем один конец регулятора свободным проводом. Лампа не горит. Тогда свободный провод – это фаза, а замкнутые через контрольную лампу провода – ноль и земля. В этом случае может сработать УЗО (при наличии).

Показания тестера

Две системы сосуществовали до начала двадцатого века.Независимо от этих общих технических рекомендаций, наиболее важно отметить, что с момента зарождения отрасли до последних лет это большой прогресс в мощности машин и установок. От 16-свечных ламп Эдисона они перешли на вольфрам в газе, достигнув отметки 000 000 рублей. Также значительно снижаются затраты на материалы и оборудование.

Дальнейший прогресс должен быть записан. Производительность лампы накаливания с 2 люмен на ватт увеличилась в среднем до 13 люмен, что в некоторых случаях тоже.Но даже больше, чем снижение вышеупомянутых тарифов, технический прогресс отражается в улучшении услуг, которые с большой пользой для потребителя служат для распространения использования электроэнергии среди всех слоев населения.

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорится, а УЗО не выключится, значит, мы нашли ноль, и свободный провод будет заземлен. Теперь проверяем землю (при установленном УЗО). Подключаем фазу и предполагаемую землю через регулятор.Если лампа мигает и УЗО отключает сеть, значит, мы нашли землю.

Без УЗО вам нужно перевернуть заземление в электрической панели доступа. Соединив фазу и один из двух оставшихся проводов, находим провод, в котором лампа не горит, этот проводник будет заземлен. Категорически запрещается использовать водопроводные, канализационные, газовые трубы для поиска фазы с помощью контрольной лампы, так как вы подвергаете соседей риску поражения электрическим током или возгорания.

Взаимосвязь производства, потребления, затрат.- С технической и экономической точки зрения одной из наиболее важных характеристик электростанций общего пользования является то, что они должны удовлетворять самые разнообразные потребности в энергии. Более того, современная промышленность по производству и распределению электроэнергии изначально создавалась для удобства мелких потребителей, давая им право использовать сеть, когда они им больше нравились.

Определение фазы, нуля и заземления с помощью контрольной лампы

Учитывая финансовый успех именно потому, что он предлагал это преимущество больше, чем его конкурент, чем газ, промышленность всегда была заинтересована в его предложении, потому что потребители готовы платить за него, то есть стоило того.Если в квартире 20 лампочек по 50 свечей в каждой, возможно, что в какие-то моменты все они освещены поглощением кВт; чаще всего по большей части гаснут. Требуемая мощность намного меньше, а выход энергии намного меньше, чем у обслуживаемых квартир с большим количеством квартир.

Как найти фазный ноль и землю с помощью мультиметра

Определить назначение жил в трехпроводной схеме подключения мультиметром несложно. Для этого зачищаем заплатку металлической батареи или стальной трубы для отопления, водоснабжения и касаемся одним концом щупа мультиметра к трубе, а вторым щупом поочередно подключаем к одному из трех проводов, пока на дисплее не отобразится напряжение 220 В.

Все это похоже на потребление энергии, которое, однако, длится намного дольше, чем освещение. Вышеупомянутое является одним из основных преимуществ крупных объектов коммунального обслуживания перед небольшими частными объектами. Однако это преимущество, если пользователи разбросаны по слишком большой территории, может привести к наиболее дорогостоящим затуханиям в распределительной сети.

Обычно в полдень в период минимального потребления, когда учреждения и офисы закрыты, и чаевые в начале вечера, когда потребление освещения перекрывается с движущей силой; другие чаевые, обычно намного меньшие, в утренние часы, соответствующие началу работы или непосредственно предшествующие ей.Высота этих кончиков минимум летом, максимум зимой. Использование электрических кухонь, ночная работа промышленных предприятий, подключение трамвайных или железнодорожных сетей – все это факторы, которые меняют форму схемы. из Рима и Берлина – это сети, в которых преобладает освещение, а в двух других – это сети, которые вырабатывают больше энергии для выработки электроэнергии.

Мультиметр

Мультиметр должен быть включен в положение измерения напряжения 220 В. Найденный провод будет фазным.Теперь по фазе подключаем щуп прибора по очереди к оставшимся проводам. Провод, на котором тестер покажет полные 220 В, будет нулевым, а второй, соответственно, будет заземлен.

Другая очень важная характеристика отрасли зависит от того факта, что электроэнергия не хранится и должна производиться одновременно с потреблением. У них были серьезные недостатки: дороговизна, быстрое разложение, большие потери. Мощность электростанций, питающих сеть, должна быть равна наивысшему требованию в обычных советах по потреблению, лучше, чем требуется в исключительных советах, поскольку пользователи все менее и менее склонны терпеть даже те небольшие недостатки, которые возникают с понижение напряжения и затемнение ламп.

При измерении напряжения фаза-земля мультиметр покажет напряжения менее 220 В – этот провод будет заземлен. Однако, если в старом здании с системой питания TN-C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза-ноль и напряжение фаза-земля.

В этом случае нужно отключить заземление в проезде и найти провода фаза-ноль, на которых будет 220 В, на оставшемся заземляющем проводе с фазой наличие напряжения не будет.

Кроме того, в случае неисправности потребуется дополнительная мощность в качестве резервной, и в результате установки будут полностью загружены всего на несколько часов в день, а поскольку на них работает очень мало рабочих, это будет легко запустить их с полной нагрузкой в ​​течение 24 часов.

В случае тепловых электростанций ограниченная работа в течение нескольких часов в день соответствует более высокой норме амортизации, процентной ставке и общей стоимости произведенного кВтч, чем если бы работа была непрерывной; однако затраты на топливо и другие вспомогательные расходы немного снижаются в той же пропорции, что и производство энергии.Однако в случае гидравлических установок, когда потребителям не нужна энергия, они должны быть потеряны вместе с водой, которую они могли бы обеспечить, если бы на станции не было резервуаров.

Помните, что при работе с сетевым напряжением необходимо принимать все защитные меры по электробезопасности (защитные перчатки, изолированные инструменты). Если вы не уверены в своих силах, то доверьте определение фазы нуля и заземления опытному электрику.

Источник электрической энергии служит генератором, который состоит из трех обмоток или полюсов, соединенных в трехлучевую звезду, центральная точка соединена с землей или заземлена.Посмотри, как получится.

Как видно на рисунке , согласно схеме к трем концам звезды провода, по которым проходят фазы, подключены, и центральная точка будет равна нулю, поскольку я сказал, что она заземлена, потому что источник питания на 380 вольт представляет собой систему с глухозаземленная нейтраль. Без заземления нейтрали трансформатора на ТП блок питания не будет работать нормально.

Три фазы, ноль и дополнительный заземляющий провод (также подключенный к земле) – всего пять жил, которые идут от подстанции к электрощиту дома, но в каждую квартиру приходит только одна фаза, ноль и земля из панели пола.Но при передаче электрического тока задействованы только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, он выполняет еще одну защитную функцию, которая заключается в том, что при попадании фазы на металлический корпус бытовой техники (подключенный к заземляющему проводнику) автомат или УЗО отключается при текущие утечки.

Электроэнергия передается по фазе, а на нейтральном проводе напряжение равно нулю, но не всегда с подключенными к нему электроприборами – читайте дальше.

Напряжение между нулем (землей) и любой фазой составляет 220 В и 380 В между противоположными фазами – и это напряжение используется там, где есть большие нагрузки или высокое энергопотребление. И это не касается квартиры! К тому же 380 вольт в несколько раз опаснее для человека.

В распределительном щите воды ноль и земля соединены вместе и дополнительно с заземляющим электродом, который закопан в землю.А дальше идут отдельно по панелям пола дома, то есть изолированы друг от друга, к тому же заземлитель соединен по прямой с корпусом электрощита, а ноль сидит на изолированном блоке!

Электрический переменный ток течет между двумя проводами, фазой и нулем, и при его частоте в нашей электрической сети 50 Гц он меняет свое направление (от нуля или до нуля) 50 раз в секунду.

Но не просто течет, а через потребителя электроэнергии, подключенного к розетке или к электрическому кабелю по прямой!

Третий проводник защитный он не участвует в передаче электричества, а служит одной цели – защитить нас от поражения электрическим током в аварийных ситуациях, когда на металлическом корпусе электроприборов появляется фаза! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, СВЧ печи и так далее.Кроме того, заземление значительно снижает вредное электромагнитное излучение от бытовой техники.

Удары при прикосновении только фаза тока. Если вы плохо изолированы от земли, то есть не носите резиновые тапочки или не стоите на деревянном стуле, не касаясь пола или стены другой рукой, то при прикосновении к оголенному фазному проводу вы почувствуете протекающий электрический ток. через вас от фазы к земле.

Внимание, люди нередко умирают в повседневной жизни в результате длительного воздействия или прохождения электрического тока через сердце человека.Будь осторожен!

В редких случаях ноль может превзойти , когда к нему подключен электроприбор с импульсным блоком питания – компьютер, бытовая техника и т.д. ты!

Всегда можно взять заземлитель и не бояться, кроме случаев его обрыва в проводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая светится при прикосновении к защищаемому фазному проводу.Рекомендую прочитать наш. Обычно фазный провод красный, коричневый, белый или черный.

Ноль подключает в лампе или розетке вместе с фазой к контакту питания, и при прикосновении к индикатору он не загорается. Под него используется синий провод или с синей полосой!

Защитный провод подключается к заземляющим контактам розетки, металлического корпуса лампы или электроприбора. По общепринятым нормам заземляющий провод выполняется желто-зеленым проводом или с полосой этих цветов.

Подобные материалы.

Фаза, ноль и земля – ​​что это такое? Для чего нужны фаза, ноль и заземление?

Электрическая энергия, которую мы используем, вырабатывается генераторами переменного тока на электростанциях. Они вращаются за счет энергии сгоревшего топлива (угля, газа) на тепловой электростанции, падающей воды на гидроэлектростанции или распада ядер на атомной электростанции. Электроэнергия доходит до нас через сотни километров линий электропередач, претерпевая трансформации по пути от одного значения напряжения к другому.От трансформаторной подстанции до распределительных щитов подъездов и далее в квартиру. Или, по линии, распределяется между частными домами села или поселка.

Давайте разберемся, откуда взялись понятия «фаза», «ноль» и «земля». Выходной элемент подстанции – понижающий трансформатор , с его обмоток низковольтное питание поступает к потребителю. Обмотки соединены в звезду внутри трансформатора, общая точка которой ( нейтраль ) заземлена на трансформаторной подстанции.Отправляется потребителю как отдельное руководство. К нему также идут проводники трех выводов других концов обмоток. Эти три проводника называются « фаз, » (L1, L2, L3), а общий провод – ноль (PEN).

Поскольку нейтральный проводник заземлен, такая система называется «система с глухозаземленной нейтралью ». ПЕН проводник называется совмещенным нулевым проводом … До публикации ПУЭ 7-й редакции ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования.Для этого они были подключены к нулю, и это называлось исчезающий … Но рабочий ток также проходил через ноль, и его потенциал не всегда был нулевым, что создавало риск поражения электрическим током.

Теперь два нулевых проводника выходят из вновь введенных трансформаторных подстанций: нулевой рабочий (N) и нулевой защитный (PE). Их функции разделены: ток нагрузки протекает через рабочую, а защитная соединяет проводящие части, подлежащие заземлению, с цепью заземления подстанции.На выходящих от него ЛЭП нулевой защитный провод дополнительно подключается к цепи повторного заземления опор, содержащих элементы защиты от перенапряжения. При входе в дом подключается к контуру заземления.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Напряжение между фазами трехфазной системы называется линейным , а между фазой и рабочим нулем – фаза … Номинальные фазные напряжения составляют 220 В, а линейные напряжения – 380 В.Провода или кабели, содержащие все три фазы, рабочий и защитный ноль, проходят по панелям перекрытия многоквартирного дома. В сельской местности они расходятся по поселку с помощью самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, то используются три фазы и PEN. В этом случае деление на N и PE выполняется для каждого дома индивидуально во вводной коробке.


К каждому потребителю в квартире приходит одна фаза, рабочий и защитный ноль.Потребители дома распределяются равномерно по фазам, чтобы нагрузка была одинаковой. Но на практике это не работает: невозможно предсказать, сколько энергии будет потреблять каждый абонент. Поскольку токи нагрузки в разных фазах трансформатора не одинаковы, явление называется « смещение нейтрали ». Между «землей» и нулевым проводом у потребителя возникает разность потенциалов. Он увеличивается, если сечение проводника недостаточно или ухудшается его контакт с нейтральным выводом трансформатора.При обрыве связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение приближается к 380 В, и все оборудование выходит из строя.

В случае, если PEN-проводник попадает в такую ​​ситуацию, все нейтрализованные корпуса панелей и электроприборов находятся под напряжением. Прикосновение к ним опасно для жизни. Разделение функций защитного и рабочего проводов позволяет избежать поражения электрическим током в такой ситуации.

Как распознать фазный и защитный провод

Фазные провода имеют потенциал земли 220 В (фазное напряжение). Прикосновение к ним опасно для жизни. Но на этом и основан способ их распознавания. Для этого приспособление называется однополюсным индикатором напряжения или индикатором … Внутри него последовательно соединены лампочка и резистор. Когда индикатор касается «фазы», ​​ток течет через него и тело человека в землю.Свет горит. Сопротивление резистора и порог зажигания лампочки подобраны так, чтобы ток был за пределами чувствительности человеческого тела и он этого не чувствовал.


Фазовые жилы можно узнать по цвету, они бывают черного, серого, коричневого, белого или красного цвета. Сложнее всего со старыми электрическими щитами: у них жилы одного цвета. Но «фазу» с помощью индикатора всегда можно определить без ошибок.

Нулевой рабочий проводник синий (голубой), защитный отмечен желто-зелеными полосами. На них нет напряжения, но лучше без надобности их не трогать. У электриков такой закон: если сейчас нет напряжения, то оно может появиться в любой момент.

Электроэнергия передается по трехфазным сетям, в то время как большинство домов имеют однофазные сети. Разделение трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ).Простым языком этот процесс можно описать следующим образом. На электрощит дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ схема разбивается – к каждому фазному проводу добавляется по одному нулевому и одному заземляющему проводу, получается однофазная сеть, к которой подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться что такое ноль в электричестве и чем он отличается от фазы и земли.Фазовые жилы используются для подачи электроэнергии. В трехфазной сети есть три провода питания и один ноль (нейтраль). Передаваемый ток сдвинут по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазный проводник имеет напряжение 220 В, пара фаза-фаза – 380 В. Ноль не имеет напряжения.


Фазы генератора и фазы нагрузки соединены линейными проводниками. Нулевые точки генератора и нагрузки соединены между собой рабочим нулем.По линейным проводам ток движется от генератора к нагрузке, по нулевым проводам – ​​в обратном направлении. Фазовое и линейное напряжения равны независимо от способа подключения. Земля (провод заземления), как и ноль, не имеет напряжения. Имеет защитную функцию.

Зачем вам обнуление

Человечество активно использует электричество, фаза и ноль – самые важные понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе к потребителю подается электричество, ноль забирает ток в обратном направлении.Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый нужен для выравнивания фазных напряжений, второй используется для защитной нейтрализации.

В зависимости от типа линии питания можно использовать изолированный, надежно заземленный и эффективно заземленный ноль. Большинство линий электропередач, питающих жилой сектор, имеют надежно заземленную нейтраль. При симметричной нагрузке на фазные проводники рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток дисбаланса стекает до нуля, и цепь питания может самостоятельно регулировать фазы.

Электрические сети с изолированной нейтралью не имеют нулевого проводника. В них используется нейтральный провод заземления. В электрических системах TN рабочий и защитный нейтральный проводники объединены по всей длине цепи и имеют маркировку PEN. Совмещение рабочего и защитного нуля возможно только до КРУ … От него до конечного потребителя уже запущены два нуля – PE и N. Объединение нулевых проводов запрещено из соображений безопасности, так как в случае короткого замыкания фаза будет близка к нейтрали, и все электроприборы будут под фазным напряжением.

Как отличить фазу, ноль, землю

Самый простой способ определить назначение проводов – по цветовой кодировке. В соответствии с нормами фазовый провод может иметь любой цвет, нейтраль – синюю маркировку, земля – ​​желто-зеленую. К сожалению, при установке электрики не всегда соблюдается цветовая кодировка. Нельзя забывать о вероятности того, что недобросовестный или неопытный электрик запросто перепутает фазу и ноль или соединит две фазы. По этим причинам всегда лучше использовать более точные методы, чем цветовое кодирование.

Определить фазный и нейтральный проводники можно с помощью индикаторной отвертки. При касании отверткой фазы индикатор загорается, так как по проводнику проходит электрический ток. У нуля нет напряжения, поэтому индикатор не может загореться.

Вы можете отличить ноль от земли, набрав номер. Сначала определяется и маркируется фаза, затем нужно прикоснуться к одному из проводов и клемме заземления в распределительном щите щупом обрыва. Зеро звонить не будет.При касании земли будет слышен характерный звуковой сигнал.

На сегодняшний день в электроэнергетике существует небольшое количество разновидностей при соединении проводов. Электрики различают силовые и защитные провода. В нашей статье фаза и ноль в розетке будем разбирать на примере обычной розетки.

Фаза и ноль в старой розетке

Если посмотреть на обычную старую розетку, то сразу можно заметить, что розетка подключается всего двумя проводами.Если вы присмотритесь, то наверняка заметите, что один из этих проводов синий. Так определяется рабочий нейтральный проводник. Именно через него ток будет течь от источника к вашему устройству или наоборот. Если схватиться за него, но не трогать второй провод, то с вами ничего не случится. Считается совершенно безвредным.

Фаза в розетке – второй кабель. Он может быть разных цветов, кроме следующих цветов:

Также иметь разноцветные провода.Этот провод всегда находится под напряжением, поскольку именно по нему всегда проходят заряженные частицы. Если дотронуться до него, то заряд тока, несомненно, получите. Помните, что любое напряжение выше 50 вольт может убить человека.

Индикаторы напряжения

С помощью специальных индикаторов можно легко определить напряжение. Обычно они похожи на отвертку или шпатель. Ручка этой отвертки обычно изготавливается из специального прозрачного пластика. Внутри него диод.Верхняя часть ручки металлическая. Если загореться индикатор, то это будет означать, что напряжение прошло. Значит, его лучше не трогать. Помните, что если прикоснуться к нейтральному проводнику, то диод не сгорит, так как в нем нет напряжения до тех пор, пока он не соприкоснется с другим проводом.

Фаза и ноль в современной розетке

Обычно эти устройства имеют три провода. Фазовый провод здесь может быть любого цвета. Кроме фазы и нуля здесь есть еще один проводник.Этот третий проводник обычно желтого или зеленого цвета. Его обычно называют защитным нейтральным проводом. Напряжение подается по фазному проводу. Он проходит по нулевому проводнику к прибору. Многие сейчас зададутся вопросом, а зачем нам третий. В замкнутом состоянии третий проводник принимает избыточный ток и направляет его на землю или обратно к источнику.

В электроэнергетике видов подключаемых проводов не так уж и много. Различают питающие и защитные провода.

В этой небольшой статье мы не будем углубляться в джунгли, трехфазные и пятифазные сети. Мы рассмотрим буквально все на пальцах, на том, что нас окружает и что есть во всех магазинах и в каждом электрифицированном доме. Проще говоря, возьмем и откроем обычную розетку.

Начнем с прошлого и отдадим предпочтение той розетке, которая была изготовлена ​​и установлена ​​10 или даже 15 лет назад. Мы видим, что розетка подключена всего к двум проводам.

Один из этих проводов должен быть голубоватого или синего цвета. Так определяется рабочий нейтральный проводник … По нему не течет ток от источника – он направлен от вас к источнику. Он совершенно безвреден, и если за него ухватиться, не касаясь второго, то ничего страшного и ужасного не произойдет.

А вот второй провод, цвет которого может быть любым, кроме синего, синего, желто-зеленого полосатого и черного, более коварен и злостен.А что вы хотите, ведь он всегда под напряжением, ведь именно к нему приходят свежие электроны и заряженные частицы от трансформаторов и генераторов электростанций и подстанций. Называется

он фазный проводник.

Прикосновение к этому проводу может вызвать шок или даже смерть. И это не шутка, так как любой ток, напряжение которого превышает 50 вольт, убивает человека за несколько секунд, а у нас в бытовых розетках не менее 220 вольт переменного тока.

Наличие напряжения на фазных проводниках можно определить специальными индикаторами… Они выполнены в виде обычных отверток с крестиком или лопаткой.

Ручка такой отвертки состоит из полупрозрачного пластика со встроенной лампочкой – диодом. Верхняя часть ручки металлическая.

Прикоснитесь рабочей частью индикатора к проводнику, а большим пальцем – к металлической части на рукоятке. Если загорелся встроенный диод, то трогать этот провод не стоит – он сейчас под напряжением.

Обратите внимание, что нейтральный проводник никогда не вызовет возгорание диода, поскольку на нем по определению нет напряжения, при условии, что он не контактирует с проводником, по которому течет ток.

А что мы увидим, если откроем торговую точку современной продукции, соответствующей евростандартам. В такой розетке три провода. Два нам уже знакомы. Фазовый проводник, который всегда находится под напряжением, может быть любого цвета. Рабочий нулевой провод обычно бывает синего или голубоватого цвета. И третий проводник, состоящий из желтого и зеленого цветов по всему проводу, который принято называть защитным нейтральным проводом … Причем обычно фазный провод находится справа в розетках или сверху в выключателях.А нулевой защитный провод находится слева в розетках или внизу в выключателях.

Если по фазовому проводу напряжение подводится к розетке, а по нулевому проводу выходит от розетки к источнику, то зачем нам защитный?

Если оборудование, подключенное к розетке, полностью исправно, а проводка в исправном состоянии, то защитный нейтральный провод не принимает участия и просто неактивен.

Но давайте представим, что произошло короткое замыкание, перенапряжение или короткое замыкание на частях оборудования, которые обычно не находятся под напряжением.То есть ток попадает в те части, которые обычно не находятся под его воздействием, а потому изначально не подключены к фазному и рабочему нулевым проводам. Вы просто почувствуете на себе электрический шок, а в худшем случае можете умереть в результате остановки сердечной мышцы.

Здесь необходим такой же защитный нейтральный провод. Он возьмет этот ток и перенаправит его к источнику или на землю, в зависимости от того, как проводится проводка в конкретной комнате.И даже если вы случайно прикоснетесь к оборудованию, которое обычно не находится под напряжением, вы не почувствуете сильного удара, потому что ток тоже не дурак – он ищет легкие пути, то есть выбирает дорогу, где есть наименьшее сопротивление. Сопротивление человеческого тела составляет примерно 1000 Ом, в то время как сопротивление защитного нейтрального проводника составляет всего около 0,1-0,2 Ом.

Используйте современные технологии и стандарты, чтобы быть в безопасности в любое время и при любых обстоятельствах. Помните, что ваша безопасность зависит от ваших действий и мер по ее обеспечению!

Яков Кузецов

Чтобы понять основы электротехники, вам не нужно углубляться в технические детали электрической схемы.Достаточно знать способы передачи электрического тока, которые бывают однофазными или трехфазными. Трехфазная сеть – это когда электричество течет по трем проводам, и еще один должен вернуться обратно к источнику тока, которым может быть трансформатор, электросчетчик. Однофазная сеть – это когда электричество проходит по одному проводу и возвращается обратно к источнику питания по другому. Такая система называется электрической схемой, и ее основы лежат на уроках физики.

Помните – электрическая цепь состоит из источника, потребителей, соединительных проводов и других элементов.В любом источнике тока «работают» положительно и отрицательно заряженные частицы. Они накапливаются на разных полюсах источника, один из которых становится положительным, а другой отрицательным. Если полюса источника соединены, электричество … Под действием электростатической силы частицы приобретают движение только в одном направлении.

Сначала рассмотрим пример. однофазная сеть: квартира, в которой электричество подается на чайник, микроволновую печь, стиральную машину по одному проводу, а обратно к источнику тока по другому.Если такую ​​цепь разомкнуть, то электричества не будет. Провод, по которому подается ток, называется фазой или фазой, а провод, по которому ток возвращается, равен нулю или нулю.

Если сеть трехфазная, электричество будет проходить по трем проводам и возвращаться по одному. Трехфазные сети чаще встречаются в домах загородного типа. Если в такой сети разомкнуть один провод, то на других фазах останется ток.

То есть фаза в электрике – это провод, по которому подается ток от источника питания, а ноль – это провод, по которому ток возвращается к источнику питания.Если ток не обеспечен постоянной цепью – на линии были аварии, произошел обрыв проводов, то приборы могут просто перестать работать или сгореть от перенапряжения в электрической сети. В электротехнике это явление называется «фазовым дисбалансом». При обрыве нуля напряжение может измениться как в наибольшую, так и в наименьшую сторону.

В наши дни, когда практически любое здание оборудовано хотя бы простейшей электропроводкой, профессия электрика пользуется большим спросом, поэтому все больше и больше желающих получить эту профессию.

Образование

Минимальным базовым образованием для начала обучения по профессии электрика является неполное среднее образование. Это означает, что для того, чтобы приступить к обучению по этой специальности, необходимо окончить не менее 9 классов общеобразовательной школы … Специальность «электрик» можно найти в техникуме, профессиональном училище или техникуме практически любого города областного значения России. Также существуют специальные учебные центры, в которых готовят специалистов в этой области.

Личные качества

Несмотря на кажущуюся доступность этой профессии, стать хорошим электриком не так-то просто. Вы должны обладать техническим складом ума, уметь работать руками и мыслить логически. Также, из-за высокого риска получения травмы на работе, потенциальный электрик должен соблюдать осторожность и иметь возможность хорошо сконцентрироваться во время работы.

Группы электробезопасности и разряды

По окончании курса обучения по специальности «Электрик» студент, в зависимости от полноты курса обучения и результатов сдачи выпускного экзамена, получает либо вторую, либо третью квалификационную категорию. .Всего у электриков шесть категорий, есть еще пять так называемых групп допусков (групп электробезопасности). Не путайте разряд электрика с группой допуска электрика. Разряд показывает квалификацию электрика, сколько трудных работ в своей области он способен выполнить. Группа допуска, в свою очередь, указывает на уровень опасности, с которой может справиться рабочий. Чем выше категория и группа приема у электрика, тем он востребован и тем выше зарплата, которую может ему предложить работодатель.

Аттестат электрика

По результатам итоговых испытаний электрику выдается специальный аттестат электрика, в котором указывается присвоенная ему группа электробезопасности, а также оценка его квалификации по пятибалльной шкале. Квалификация электрика должна подтверждаться каждые пять лет, кроме того, возможно проведение внеочередного квалификационного испытания, например, с целью повышения категории и (или) группы электробезопасности.Следует отметить, что электрик с группой допуска 2-5 при проведении работ, соответствующих данному диапазону групп, должен иметь при себе сертификат.

Во-первых, проверьте, есть ли у вас все необходимое, чтобы повесить люстру … Во-первых, у вас должна быть стремянка или другая устойчивая опора. Кроме того, вам понадобятся инструменты: плоскогубцы, кусачки, отвертка с индикатором напряжения, отвертка с узким наконечником и монтажные зажимы (так называемые «лягушки»).Не забудьте также убедиться, что комната достаточно хорошо освещена, потому что вы не сможете использовать осветительные приборы во время работы. Очень желательно перед началом работы запастись фонариком.

Люстры обычно вешают на подготовленный крючок. Его необходимо аккуратно обернуть изолентой или другим непроводящим материалом. Желательно наклеивать изоленту минимум в два слоя – чтобы исключить непокрытую поверхность. Обязательно ознакомьтесь с инструкцией к вашему осветительному устройству и убедитесь, что его использование не требует обязательного заземления.В противном случае его нужно будет заземлить.

Теперь вы должны начать обесточивание комнаты. Для этого на электросчетчике выключите автоматический выключатель, а индикаторной отверткой проверьте отсутствие напряжения в электросети. На потолке должно быть три конца провода (два конца – «фаза», а один конец – «ноль»). «Нулевой» наконечник впоследствии будет направлен на распределительную коробку, а «фазные» – на выключатель. Все три конца зачищены (не менее 3–4 мм проводов) и разводятся так, чтобы они не соприкасались.

Теперь нам нужно определить, какие из концовок являются «фазовыми», а какие – «нулевыми». Для этого переводим автоматический выключатель во включенное положение и проверяем концы проводов индикаторной отверткой. На тех проводах, где будет «фаза», загорится лампочка, на «нуле» – нет. Желательно промаркировать провода, чтобы потом их не перепутать. Следует отметить, что современные провода не нужно проверять на фазировку: они имеют обязательную маркировку. Провода с «фазой» помечены черно-коричневым цветом, а «ноль» – синим.

Такая же маркировка есть на проводах люстры. В противном случае фаза проводов проверяется следующим образом. Два провода подключаются к розетке. Часть лампочек должна загореться, пометьте провода, которые в этот момент были подключены к сети. Теперь меняем один из проводов на третий. Если загорается вторая часть лампочек, первый провод – «ноль», а второй и третий (поменявшие местами) – «фаза». Если

  • фаза электрическая
  • ФАЗА КОРОТКОГО ЗАМЫКАНИЯ НА ЗАЗЕМЛЕНИЕ ВОЛНА – нарушение напряжения

    Характеристики замыкания на землю

    Ниже приведены некоторые характерные «сигнатуры» неисправности между фазой и землей или коротким замыканием между фазой и землей.Посмотрите осциллограф ниже и прочтите статью, чтобы лучше понять поведение схемы.

    Влияние на напряжение

    • Падение величины напряжения на поврежденной фазе.
    • Повышение или падение напряжения на исправных фазах. Если отношение X 0 / X 1 за неисправностью меньше 1, то на неисправных фазах будет наблюдаться пониженное напряжение. Если отношение X 0 / X 1 за неисправностью больше 1, то на неисправных фазах произойдет перенапряжение.Если X 0 / X 1 равно единице, то изменения величины напряжения на исправных фазах не произойдет. X 0 и X 1 относятся к полному сопротивлению нулевой и прямой последовательности цепи.

    Влияние на ток

    • Большой ток на поврежденной фазе.
    • Высокий ток заземления.
    • Возникновение тока обратной и нулевой последовательности.
    • Одинаковая величина тока прямой, обратной и нулевой последовательности.

    Чтение: компоненты последовательности

    Следующая форма сигнала была зарегистрирована на стороне 12,47 кВ трансформатора подстанции 10 МВА 138 кВ / 12,47 кВ во время повреждения фазы B-G на воздушных распределительных линиях, питающих город. Затем неисправность переросла в неисправность фаза-фаза (A-B).

    Захват формы сигнала показывает замыкание между фазой и землей или замыкание на землю, которое затем переросло в замыкание между фазами .

    Форма сигнала междуфазного замыкания на землю и междуфазного замыкания

    Ошибка фазы на землю начинается с красного пунктирного курсора и заканчивается пурпурным курсором.Ошибка фазы-фазы начинается с пурпурного курсора. На верхнем графике показано линейное напряжение. Средний график показывает фазный ток, а нижний график показывает ток заземления.

    Ток отрицательной последовательности при замыкании фазы на землю и между фазами

    Ток обратной последовательности существует во время замыкания фазы на землю и во время замыкания фаза-фаза. Ошибка между фазой и землей начинается с красного пунктирного курсора и заканчивается пурпурным курсором. Ошибка фазы-фазы начинается с пурпурного курсора.

    Ток нулевой последовательности при замыкании на землю

    Ток нулевой последовательности существует только при замыкании фазы на землю и не существует при замыкании фаза-фаза. Ошибка между фазой и землей начинается с красного пунктирного курсора и заканчивается пурпурным курсором. Ошибка фазы-фазы начинается с пурпурного курсора.

    Все токи последовательности при отказе L-G

    Во время замыкания на землю между фазой и землей токи прямой, обратной и нулевой последовательности становятся примерно равными, что можно увидеть на приведенном выше графике. Причину этого можно увидеть, если изучить приведенную ниже схему полного сопротивления последовательности. Во время межфазного замыкания ток прямой (I1) и обратной (I2) последовательности становится равным, в то время как ток нулевой последовательности (I0) исчезает .

    Также прочтите форму волны межфазного короткого замыкания

    Последовательные токи при замыкании фазы на землю ( замыкание на землю, ) вычисляются по формуле:

    Где V f – это на единицу системное линейное напряжение относительно нейтрали (обычно 1pu), а Z 1 , Z 2 , Z 0 – полное сопротивление прямой, обратной и нулевой последовательности системы, а Z f – это полное сопротивление короткого замыкания, которое может быть равно нулю при коротком замыкании с болтовым соединением.Обратите внимание, что все три тока последовательности равны во время замыкания фазы на землю.

    Схема последовательности коротких замыканий на землю

    На основе теории компонентов последовательности мы можем рассчитать фактические фазные токи. Фазные токи можно рассчитать из компонентов последовательности, используя следующие уравнения:

    Расчет фактического фазного тока для неисправности фазы A-G по диаграмме последовательности выше,

    Напряжение короткого замыкания обычно равно номинальному напряжению фаза-нейтраль 1pu.

    Ссылка на: Расчет полной нагрузки трансформатора и тока короткого замыкания

    Ссылка на: двойное замыкание на землю

    Разница между трансформатором тока и трансформатором тока нулевой последовательности

    1. Основная функция трансформаторов тока

    Трансформаторы тока могут преобразовывать первичные токи с большими значениями во вторичные токи с меньшими значениями посредством определенного коэффициента трансформации, которые используются для защиты и цели измерения.Например, трансформатор тока с коэффициентом трансформации 400/5 может преобразовать фактический ток 400A в ток 5A.

    2. Принцип работы трансформатора тока нулевой последовательности

    Основной принцип защиты по току нулевой последовательности основан на токовом законе Кирхгофа: алгебраическая сумма комплексного тока, протекающего в любой узел в цепи, равна нулю. Когда линия и электрическое оборудование в норме, векторная сумма каждого фазного тока равна нулю.Следовательно, вторичная обмотка трансформатора тока нулевой последовательности не имеет выходного сигнала, и привод не работает. Когда происходит замыкание на землю, векторная сумма тока каждой фазы не равна нулю. Ток повреждения вызывает магнитный поток в кольцевом сердечнике трансформатора тока нулевой последовательности. Индуцированное напряжение на вторичной обмотке трансформатора тока нулевой последовательности заставляет привод двигаться и приводить в действие расцепляющее устройство, чтобы переключить сеть электропитания для достижения цели защиты от замыкания на землю.

    3. Функция трансформатора тока нулевой последовательности

    При поражении электрическим током или утечке в цепи срабатывает защита, и питание отключается.

    4. Условия использования трансформаторов тока нулевой последовательности

    Трансформатор тока может быть установлен на каждой из трехфазных линий, или трехфазные проводники могут быть пропущены через трансформатор тока нулевой последовательности вместе, или через трансформатор тока нулевой последовательности. Трансформатор тока последовательности может быть установлен на нейтральной линии N, чтобы использовать его для обнаружения трех фаз.Векторная сумма тока.

    Для конкретного применения токовой защиты нулевой последовательности, трансформатор тока (ТТ) может быть установлен на каждой из трехфазных линий, или трехфазные проводники могут быть пропущены через ТТ нулевой последовательности вместе, или нулевой ток. -последовательности ТТ может быть установлен на нейтральной линии N. Эти ТТ используются для определения векторной суммы трехфазного тока, то есть тока нулевой последовательности Io, IA + IB + IC = IO, когда трехфазный нагрузка, подключенная к линии, полностью сбалансирована (нет замыкания на землю, и ток утечки линии и электрооборудования не учитывается), IO = 0; когда трехфазная нагрузка, подключенная к линии, несимметрична, тогда IO = IN, и ток нулевой последовательности в это время является несимметричным током IN; когда в фазе происходит замыкание на землю, должно генерироваться однофазное заземление. Ток повреждения Id, ток нулевой последовательности, обнаруженный в это время IO = IN + Id, представляет собой векторную сумму трехфазного несимметричного тока и одиночного -фазный ток заземления.

    Xiamen ZTC Technology Co., Ltd

    Производитель трансформаторов тока и эксперты

    LikeInMind / Что такое фаза, нейтраль и земля

    Вверху: Наука: Физика: Концепции физики: Концепции электричества:

    Y10 Результаты обучения



    Подключение трехконтактной вилки

    Фаза

    Провод с высоким напряжением ( Hot )

    нейтральный

    Провод для обратного тока ( Холодный )

    Нейтральный провод может быть под напряжением и представлять опасность.Подключение к земле делает его безопасным.

    Земля

    Провод подключается к заземлению для защиты людей и оборудования.

    Артикул:

    http://www.itacanet.org/basic-electrical-engineering/dc-and-ac-supplies/


    http://electronicsgurukulam.blogspot.co.nz/2012/09/what-is-phase-neutral-earth.html?

    1. Ток нагрузки протекает через нейтраль, но при нормальной работе ток нагрузки никогда не протекает через землю (в некоторых странах это также называется заземлением, но обычно заземление связано с постоянным током).

    2. Можно указать, что нейтраль может быть заземлена, но земля не является нейтральной.

    3. Со стороны поколения нейтраль и земля имеют общую точку.

    4. Нейтраль / Земля в этом случае будет действовать как обратный путь питания.

    5. Со стороны распределения мы начинаем запускать нейтральные линии.

    6. Нейтраль в этом случае будет обратным каналом питания.

    7. Земля все еще доступна, но обычно ток не протекает, только во время утечки питания.

    В домашних условиях нейтраль – это обратный путь тока к трансформатору, а заземление предназначено для предотвращения удара.

    Однако на стороне распределения оба имеют одинаковое значение и используются в качестве пути возврата тока. т.е. они используют Землю как обратный путь электричества, а не отдельный провод.

    Приведенные ниже изображения хорошо объясняют концепции.

    Если вы хотите узнать больше о том же, посетите этот блог.
    Он объяснил эту концепцию своими собственными иллюстрациями и объяснил просто.

    (Изображение предоставлено: www.equipmentexplained.com)

    Трехфазный источник

    – обзор

    7.2.3 Метод модуляции прямого матричного преобразователя

    В этом разделе представлена ​​матрица рабочего цикла для управления каждым переключателем трехфазного прямого матричного преобразователя и метод модуляции трехфазного преобразователя. будет описан преобразователь прямой матрицы, использующий матрицу рабочего цикла.Напряжение на входе и ток на выходе прямого матричного преобразователя даны как независимые переменные в формуле. (7.12).

    (7.12) vi = vsavsbvsc = Vimcosωitcosωit − 2π / 3cosωit + 2π / 3, io = ioAioBioC = Iomcosωot − ϕocosωot − ϕo − 2π / 3cosωot − ϕo + 2π / 3.

    В этом случае предположим, что операция генерирует выходное фазное напряжение и входной фазный ток в формуле. (7.13) контролем.

    (7,13) vo = voAvoBvoC = Vomcosωotcosωot − 2π / 3cosωot + 2π / 3, ii = isaisbisc = Iimcosωit − ϕicosωit − ϕi − 2π / 3cosωit − ϕi + 2π / 3,

    где cos (908 o38 ϕ ) и cos ( ϕ i ) – коэффициенты мощности нагрузки и входного каскада, соответственно, а ω i и ω o – входная и выходная угловые частоты, соответственно.Опорный потенциал выходного фазного напряжения v oA , v oB и v oC является нейтральной точкой трехфазного источника напряжения входного каскада, как показано на рис. 7.3 .

    Входная мощность прямого матричного преобразователя должна быть равна выходной мощности. Следовательно, уравнение. (7.14) определяется из v i T i i = v o T i o .

    (7.14) VimIimcosϕi = VomIomcosϕo.

    Когда коэффициент усиления по напряжению прямого матричного преобразователя определяется как q = V om / V im , Eq. (7.15) определяется как

    (7.15) Vom = qVim, Iim = qIomcosϕocosϕi.

    Когда уравнения. (7.12), (7.13) подставляются в уравнение. (7.10) матрица заполнения T , которая удовлетворяет ограниченному условию продолжительности включения, как в уравнении. (7.11) рассчитывается по формуле. (7.16).

    (7.16) T = dAadAbdAcdBadBbdBcdCadCbdCc = p13d1d2d3d3d1d2d2d3d1 + p23d1’d2’d3’d2’d3’d1’d3’d1’d2 ‘,

    , где d1’d3’d1’d2′,

    , где 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 , d 1 ‘, d 2 ‘ и d 3 ‘выражены в уравнении. (7.17).

    (7.17) d1 = 1 + 2qcosω1t, d2 = 1 + 2qcosω1t + 2π3, d3 = 1 + 2qcosω1t − 2π3, d1 ′ = 1 + 2qcosω2t, d2 ′ = 1 + 2qcosω2t − 2π3, d3 ′ = 1 + 2qcosω2t + 2π3,

    , где ω 1 и ω 2 составляют ω o ω i и ω o + ω i, соответственно p 1 и p 2 – это переменные управления коэффициентом мощности в положительном и отрицательном направлении, соответственно, которые выражены в формуле.(7.18).

    (7,18) p1 = 121 + p, p2 = 121 − p, p = tanϕitanϕo.

    Из уравнения. (7.18), p 1 + p 2 = 1 и p 1 p 2 = p . Кроме того, p – это коэффициент передачи фазы между входом и выходом прямого матричного преобразователя. Среди переменных, которые определяют p , ϕ o определяется характеристиками нагрузки, а ϕ i определяется желаемым значением команды.

    Если входной каскад матричного преобразователя работает с единичным коэффициентом мощности ( ϕ i = 0), уравнение. (7.16) можно просто переписать, как это дает Ур. (7.19).

    (7,19) djk = 131 + 2vojvskVim2j = ABCk = abc.

    На рис. 7.10 показан диапазон значений трехфазного входного напряжения источника и выходного фазного напряжения прямого матричного преобразователя. Трехфазное выходное фазное напряжение не может выходить за пределы диапазона входного фазного напряжения, поскольку выходное фазное напряжение прямого матричного преобразователя синтезируется из входного напряжения.Следовательно, максимальная величина выходного фазного напряжения ограничена 50% от входного фазного напряжения. Другими словами, максимальное значение параметра управления q составляет 0,5 в матрице заполнения уравнения. (7.16).

    Рис. 7.10. Входное напряжение и выходное фазное напряжение ( q макс. = 0,5).

    На рис. 7.11 показан способ получения большего выходного фазного напряжения, чем выходное фазное напряжение на рис. 7.10, путем добавления синфазного напряжения к выходному фазному напряжению по формуле.(7.13). Как упоминалось ранее, синфазное напряжение, приложенное к выходному фазному напряжению, не влияет на линейное напряжение выходного каскада прямого матричного преобразователя, поскольку опорные потенциалы выходного фазного напряжения v oA , v oB и v oC являются нейтральными точками трехфазного источника напряжения входного каскада.

    Рис. 7.11. Входное напряжение и выходное фазное напряжение ( q макс. = 0.866) с использованием синфазного напряжения в модуляции.

    Следовательно, фазные напряжения на выходе выражаются в формуле. (7.20) как

    (7.20) vo = voAvoBvoC = Vomcosωot + vcmtcosωot − 2π / 3 + vcmtcosωot + 2π / 3 + vcmt,

    , где v cm – синфазное напряжение, выраженное в уравнении . (7.21) как

    (7.21) vcmt = −16cos3ωot + 36cos3ωit.

    В результате максимальное значение q увеличивается до √ 3/2 (= 0,866). Кроме того, q max = 0.866 – это уникальная характеристика прямого матричного преобразователя, которая определяется независимо от метода модуляции управления прямого матричного преобразователя.

    Если выходное фазное напряжение уравнения. (7.20) вместо уравнения. (7.13) окончательное решение обычно выражается комплексным уравнением, полученным с помощью оптимального метода Вентурини. Кроме того, этот метод необходим для многих расчетов в реальном приложении. Однако, если входной каскад прямого матричного преобразователя работает с единичным коэффициентом мощности ( ϕ i = 0), окончательное решение может быть легко реализовано, как показано в уравнении.(7.22).

    (7.22) djk = 131 + 2vojvskVim2 + 4q33sinωit + βksin3ωit, j = A, B, C, k = a, b, c, βa = 0, βb = −2π / 3, βc = 2π / 3.

    В зависимости от оптимального метода анализа Вентурини, соотношение между передаточным отношением фазы на входе и выходе p прямого матричного преобразователя и коэффициентом усиления по напряжению q выбирается из уравнения. (7.23).

    (7,23) 2qp⋅1 − signλ3 + sgnλ3≤1,

    , где λ и sgn ( λ ) выражаются следующим образом в уравнении. (7.24).

    (7.24) λ = 2q31 − p, signλ = 1, λ≥0−1, λ <0.

    На рис. 7.12 показано изменение максимального усиления по напряжению q max в зависимости от значения p . Если p контролируется для управления коэффициентом мощности входного каскада прямого матричного преобразователя, необходимо соблюдать осторожность, потому что максимальное усиление напряжения q max изменяется, как показано на рис. 7.12.

    Рис. 7.12. Максимальное усиление напряжения q max в зависимости от значения p .

    Если требуется, чтобы q max было> 0,5, диапазон p должен быть ограничен в диапазоне – 1 < p <1. Кроме того, в диапазоне - 1 < p <1, диапазон регулировки угла коэффициента мощности входного каскада ограничен как - | ϕ o | < ϕ i <| ϕ o | из уравнения. (7.18).

    На рис. 7.13 показан пример метода, который генерирует стробирующие сигналы, которые являются функцией присутствия переключателя ( S jk ), с использованием каждого матричного элемента ( d jk ) матрицы заполнения . Т преобразователя матриц.Стробирующие сигналы переключателей S Aa , S Ab и S Ac , подключенных к выходному каскаду фазы A, определяются путем сравнения несущего сигнала v tri треугольного форма с d Aa и ( d Aa + d Ab ) мгновенно. Кроме того, они выражаются следующим образом в формуле. (7.25):

    Рис. 7.13. Формирование стробирующих сигналов из дежурного сигнала (переключение фазы А).

    (7.25) sAasAbsAc = 100,0≤vtri

    где s ij = 0 представляет состояние выключения переключателя и s ij = 1 представляет состояние включения. Методы, которые генерируют стробирующие сигналы переключателей ( S Ba , S Bb и S Bc ), подключенных к выходному каскаду фазы B и переключателям ( S Ca , S Cb и S Cc ), подключенные к выходному каскаду C-фазы, аналогичны методу для переключателей, подключенных к выходному каскаду A-фазы.

    Что такое ток нулевой последовательности? Определение и объяснение

    Определение: Несбалансированный ток, протекающий в цепи во время замыкания на землю, известен как ток нулевой последовательности или постоянная составляющая тока короткого замыкания. Нулевая последовательность фаз означает, что величина трех фаз имеет нулевое смещение фаз. линии представляют ток нулевой последовательности, и он обнаруживается путем сложения вектора трехфазного тока. Уравнение ниже выражает ток нулевой последовательности,

    Обмотка, соединенная треугольником

    Обмотка, соединенная треугольником, показана на рисунке ниже.Ток нулевой последовательности фаз a, b и c равны по величине и синфазны друг с другом. Он циркулирует в фазных обмотках соединения треугольником, как показано на рисунке ниже. Токи нулевой последовательности возникают из-за наличия напряжения нулевой последовательности.

    По KCL в узле a получаем

    Аналогичным образом, применяя KCL в узлах B и C, мы получаем

    Приведенное выше уравнение показывает, что в соединении треугольником отсутствует ток нулевой последовательности из-за отсутствия обратных путей этого тока.

    Поскольку в линии нет обратного пути для тока нулевой последовательности, полное сопротивление цепи становится бесконечным. Это бесконечное сопротивление показано разомкнутой цепью в точке P в однофазной эквивалентной цепи нулевой последовательности для схемы, соединенной треугольником. с полным сопротивлением нулевой последовательности Z 0 .

    Но для тока нулевой последовательности существует замкнутый путь в схеме треугольника.

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
