Фаза ноль земля как определить мультиметром
Опубликовано: 09.08.2022
Содержание
Необходимость в определении фазы, ноля и заземления возникает при монтаже розеток, к которым подходят проводники без маркировки. Поэтому, перед установкой розетки, стоит выяснить, за что отвечает каждый конкретный провод.
Прочитав данную статью, вы сможете узнать как с помощью отвертки, мультиметра или подручных средств определить ноль, фазу и землю в сети.
Применение индикаторной отвертки
Двухпроводная сеть
С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.
Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.
Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.
Трехпроводная сеть
Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.
Назначение проводов в таком типе электросети можно узнать таким путем:
- в распредкоробке или щитке с помощью индикатора определить фазу;
- оставшиеся — это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
- если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.
Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.
При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.
При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.
Использование тестера или мультиметра
С помощью мультиметра можно попытаться определить напряжение, проходящее между проводником и трубами водоснабжения или отопления. Однако здесь не будет стопроцентно верного результата. Зачастую напряжение между фазой и системой водоснабжения или отопления приравнивается к 220 В (в любом случае, напряжение должно быть выше чем его показатель между отопительной трубой и нулем). Но нарушить ваши измерения может, к примеру, сосед, который «отматывает» электричество, выбрав для этого отопительную трубу в качестве заземления.
Безусловно, лучшим прибором для определения фазы является отвертка, которая совмещена с индикатором. Хотелось бы верить, что у любого хозяина, обладающего мультиметром, наверняка есть и индикатор.
Если вы используете мультиметр для определения назначения проводников в трехпроводной фазе, то он может показать напряжение между фазой и одним из двух оставшихся проводов. Узнав, таким образом, фазу, вы сможете воспользоваться вышеприведенной методикой и определить защитный ноль и рабочий.
Речь идет об отсоединении одного из нулей и определении их назначения с помощью лампы в патроне.
Что еще нужно принять к сведению
Изучив маркировку токоведущих жил, вы сможете облегчить себе задачу выяснения их назначения:
- маркировкой земли являются латинские буквы PE. При объединении функций рабочего и защитного нуля, следует маркировка PEN. Используется изоляция желтого цвета, с одной или двумя полосами зеленого цвета;
- ноль обозначается как N, его изоляция выполнена в синем или голубом цвете. Также иногда встречается с белой полосой на синем фоне;
- маркировкой фазы является латинская буква L. В случае трехфазной сети, обозначением будут служить буквы A, B или С. Изоляция выполняется в любом цвете, кроме вышеперечисленных. Практический во всех случаях, это черный, красный или коричневый цвет.
Зачастую определение фазы, ноля и земли с помощью отвертки или тестера является крайней мерой, так как большинство проводов маркируются с помощью различных цветов или буквенных обозначений.
Если вы знакомы с правилами монтажа электропроводки, то для вас не будет проблемой определение фазы, ноля и земли. Фаза приходит в щиток на плавкий предохранитель или электрический выключатель. Ноль крепится на шине, которая оснащена несколькими клеммами. Также в старых щитках и клеммных ящиках земля и ноль монтировались болтом под гайку, который был приварен к корпусу ящика.
Полезное видео
Дополнительную информацию по данному вопросу вы сможете получить из видео ниже:
Заключение
После прочтения статьи вы наверняка не испытаете проблем с определением назначения проводников в помещении и сможете сделать это самостоятельно с применением одного из вышеописанных средств.
Как определить фазу ноль и землю
Содержание
- Как найти фазу ноль и землю по цветам проводов
- Определение фазы нуля и земли индикатором напряжения
- Как мультиметром найти фазу ноль и землю
Как найти фазу ноль и землю по цветам проводов
Самый простой метод определения фазы нуля и земли возможен по расцветке проводов.
Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.
По этим нормам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой проводник обозначается синим или сине — белым цветом:
— защитное заземление должно иметь желто — зеленый цвет изоляции провода:
— цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.
По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.
Цвета трехпроводной электропроводкиДля нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.
Определение фазы нуля и земли индикатором напряжения
Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.
Индикаторная отвертка с неоновой лампойК наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.
В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.
Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.
Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.
Определение фазы ноля и земли индикаторной отверткойДля нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.
Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля.
В этом случае может сработать УЗО (если оно имеется).
Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.
Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.
Как мультиметром найти фазу ноль и землю
Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.
Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.
При измерении напряжения фаза — земля, мультиметр покажет напряжения меньше, чем 220 В — этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.
В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза — ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.
Помните, что работая с напряжением сети нужно предпринимать все защитные меры по электробезопасности (защитные перчатки изолированный инструмент). Если вы не уверены в своих силах, тогда определение фазы ноля и земли доверьте опытному электрику.
Помогла вам статья?
Как определить нулевую фазу и массу. Как найти фазу, землю и ноль в квартирной проводке
0 2 116
Согласно правилам устройства электроустановок (ПУЭ, основной документ всех электромонтажников) – электрические кабели разного назначения должны иметь маркировку, отличающуюся по цвету. И если проводку в вашей квартире делал грамотный специалист, то, открыв распределительную коробку, вы увидите провода разного цвета.
- Земля будет желтой, зеленой или желто-зеленой.
- Ноль будет синим или синим. Фаза
- имеет самую богатую палитру, это серый и красный, розовый и бирюзовый, оранжевый и лиловый, но чаще всего – коричневый, черный или белый.
Но иногда домашнего мастера поджидает неприятный сюрприз в виде проводов одного цвета. Или того хуже – от щитка до квартиры тянутся провода одного цвета, а в помещении – другого. Как разобраться в путанице проводов?
Правильнее всего пригласить квалифицированного электрика, электричество штука коварная и опасная.
Ищу фазу
В первую очередь отключите подачу электроэнергии в квартиру на электрощите. Все выключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотнительную рамку и размотав розетку.
Важный момент! Отсоедините провода от розетки, обязательно разведите их в разные стороны.
После этого можно освобождать провода от изоляции и, подав напряжение в квартиру, приступать к поиску фазы с помощью индикаторной отвертки. Держите инструмент только за защитный кожух, положив указательный палец на металлический конец рукоятки. Поочередно прикасайтесь кончиком отвертки к проводам. Фаза – та, на которой горит индикатор. Если провод двухжильный, этого достаточно: вторая жила нулевая. В случае с трехжильным придется продолжить исследования мультиметром.
В поисках земли
Мультиметр – комбинированный электроизмерительный прибор, сочетающий в себе функции вольтметра, амперметра и омметра.
Необходимо включить мультиметр для измерения переменного напряжения в диапазоне выше 220 вольт. Прикасаемся щупами одного из приборов к найденной ранее фазе, других – сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев. 220 вольт соответствует нулю, при касании земли значение будет меньше.
Кстати, с помощью мультиметра можно определить фазу. Диапазон измерений будет тот же – выше 220 вольт. Щуп, который тянется из гнезда с маркировкой V, поочередно касаются проводов. Фаза будет сигнализировать о себе индикатором 8–15 вольт, а ноль – нулем на шкале прибора.
Как определить: фазу, ноль и землю
Для двухжильного подключения:
Важно: При определении фазы в электропроводке дома или квартиры необходимо будет подать напряжение на эту проводку. В связи с этим последующие работы и
Жизнь намного дороже, чем деньги, которые он берет у вас.Если вы равнодушно отнесетесь к моим предостережениям, то идите дальше и читайте по пунктам как бы из двух проводов определите где фаза, а где ноль.
1. Отключите все электроприборы.
2. Обесточить квартиру или дом, напряжение должно быть отключено вообще.
3. Вскрываем те два провода, по которым собираемся “выяснить связь”. Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголены и зачищены, а также расположены на расстоянии друг от друга, чтобы они случайно не соприкасались, и не было короткого замыкания .
4. Повторно подайте напряжение, включая необходимые провода.
5. Возьмите индикаторную отвертку. Если у вас его нет, то нужно купить. Стоит очень смешных денег, как буханка хлеба. Поэтому не надо искать других способов и говорить, что: «У меня нет отвертки, может, лампочки получше».
6.
Тот провод на котором загорелся индикатор фаза , а второй провод естественно ноль .
Вся эта инструкция очень хорошо подходит для двухжильного подключения, но проводов может быть 3, то есть ноль, фаза и земля.
Для трехжильного провода:
Точно так же определяете фазу в трехжильном проводе: загорится индикатор. На землю и ноль индикатор отвертки реагировать не будет.
Ноль и земля определяется в разных случаях по-разному. Некоторые определяются по цветам проводов: коричневый – фаза , синий/синий- ноль злой желтый/полосатый- земля . Однако в этом случае нужно полагаться на электриков, которые не должны путаться и использовать определенный цвет для того или иного провода.
поэтому этот метод сразу отпадает.
Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определяемой вами фазе, а остальные два провода поочередно трогать: откуда идет свет и
Подсказки для изучения 0 и земли:
1. Поднимитесь на щит и отключите защитное исчезновение. На оставшейся паре проводов будет работать нагрузка (лампа). Это если точно знать, где земля в щите.
2. Замкните фазу на один из оставшихся проводов. Если пробка выбита, то ноль. Если нет, то земля. При условии, что у вас пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.
3. Есть специальные индикаторные отвертки с батарейкой, ИЭК продает такие же (такие желтые), так удобно землю от нуля отличать.
4. Вольтметром переменного тока измерить напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краской и потрогать металл). Потенциал заземляющего провода будет равен нулю, а нулевого провода из-за перекоса фаз (разные нагрузки на фазы) потенциал может быть от нуля до 20-30 вольт.
09.09.2014, 15:33 |
Попросили поставить розетки и выключатели в новый, частный дом. Где-то всего около 60 штук. Поехал, посмотрел, начал делать. Все шло гладко, пока в одной из комнат я не поменял цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а потом были совсем другие цвета. Проблем с определением фазного провода не возникло. Но где земля, а где ноль? Измерив прибором напряжение между фазой и проводами, нашел 230 и 190 вольт соответственно. Ну я и решил, что где 230 ноль, а где 190 земля. Но как определить, если можно так сказать, более научно, где ноль, а где земля? На тот момент у меня не было возможности прозвонить из-за отсутствия каких либо проводов. Установил по его решению. Вопрос. Я ошибся или нет? Если так, то, что это? И возможные последствия этой ошибки.
ОТВЕТ:
Здравствуйте!
Ну не стоит лезть в дебри, ответ лежит на поверхности : молодец: Идея в чем.
У вас три провода, фаза известна. Теперь подойдите к электрощиту, я думаю, что вы знаете линию в эту комнату. Проследите вывод провода от АВ или УЗО к кабелю. Определить провода рабочего нуля и защитного заземления. Далее, зависит от вашего адаптива для определения фазы. Итак, есть:
1. Тестер/Мультиметр/Контроль. Отключить АВ или УЗО на линии. Отворачиваем уже известный «ноль» или «землю» от общей покрышки, без разницы. Включите AV или RCD. Тогда идем в любые и торговые точки. Тут уже догадались. Измеряем между фазой и любым из проводников. Если цепочки нет, то это сложенный «ноль» или «земля».
Итак, проводники теперь идут в другой цветовой гамме. Иногда цвет вообще не ясен. В этом представлены некоторые цвета, но оттенки на фабриках производителей могут быть достаточно креативными.
С уважением,
Разница между фазой и нулем. Как определить фазу, ноль и землю самостоятельно, подручными средствами? Фаза и ноль в старой розетке
Владелец квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, вешание люстры или бра, неизменно сталкивается с необходимостью определить где фазный и нулевой провод, а так же кабель заземления. Это необходимо для того, чтобы правильно подключить монтируемый элемент, а также во избежание случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, а вот для новичка может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.
Доступ к центральному блоку осуществляется через шахту лифта. К преимуществам этого положения, помимо защиты от военных действий, относится хорошая защита от неблагоприятных погодных условий, которая поэтому получила первые применения в скандинавских странах. Возможно, уникальный дренажный канал находится под давлением и очень длинный, чтобы втягивать воду подо льдом снаружи.
Это потребовало создания расширительных камер на выхлопном канале, чтобы регуляторы турбины работали. Так как килограмм в секунду соответствует 90,8 Вт, основной коэффициент преобразования механической энергии в электрическую и наоборот.
Чем отличается фазный провод от нулевого?
Фазный кабель предназначен для подачи электроэнергии в нужное место. Если говорить о трехфазной электрической сети, то в ней на один нулевой (нейтральный) приходится три токонесущих провода. Это связано с тем, что поток электронов в схеме такого типа имеет фазовый сдвиг в 120 градусов, и наличия в ней одного нулевого кабеля вполне достаточно.
Разность потенциалов на фазном проводе составляет 220В, при этом нулевой, как и провод заземления, не находится под напряжением. На паре фазных проводов значение напряжения 380 В.
При выключенном выключателе, но при работающем генераторе, ток и крутящий момент равны нулю, а двигатель остановлен, но линия находится под напряжением: ток готов к фиксации при простом отпускании переключателя в качестве жидкость под давлением готова покупать скорость, как только открывается затвор; в обоих случаях в игру вступает энергия.
В действительности мощность, выдаваемая первым двигателем, выше, чем мощность, требуемая лебедкой, а электрическая мощность, подаваемая генератором переменного тока и потребляемая двигателем, непостоянна и неодинакова, поскольку существуют потери в двух преобразованиях мощности и сети, которые добавляются к полезной мощности при загрузке первого двигателя. .
Линейные кабели предназначены для соединения фазы нагрузки с генератором. Назначение нулевого провода (рабочий ноль) — соединение нулей нагрузки и генератора.
От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым тросам.
Следует отметить, что при грамотном использовании установки, у которой при одновременном действии цепей, собранных в трехфазную систему, передаваемая мощность перестает колебаться, но остается также на постоянный период. Не только в случае уравновешенной нагрузки, но даже если нагрузки неуравновешенные, также необходимо проверять сумму токов на любом участке линии, так как перед проводниками обязательно собирать узлы вокруг каждого такого так как сумма токов должна быть отменена; Конечно, этого не может быть в случае с жертвой равноправия напряженности, которая не позволяет мириться с излишними диспропорциями.
Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.
Нулевой провод предназначен для создания цепи с низким значением сопротивления, чтобы в случае короткого замыкания силы тока было достаточно для немедленного срабатывания устройства аварийного отключения.
Это соображение обычно предпочитает простое переключение ламп между фазными проводами, что предполагает только соответствующую адаптацию ламп к имеющемуся напряжению, – переключение самих ламп между собой между фазными проводами с изрядной долей каждого и общий обратный провод, так называемый нулевой провод, подключенный к центру звезды генератора, который поэтому не допускает намотки: поэтому еще одно преимущество использования звездного напряжения вместо клепаного, а следовательно, при одинаковом напряжении на лампах Возможность значительно более высокого распределения напряжения – от 1 до 3 – должна быть реализована, несмотря на наличие четвертого проводника, дополнительная значительная экономия материалов.
Таким образом, повреждение установки будет сопровождаться ее быстрым отключением от сети общего пользования.
В современной электропроводке нулевой провод оболочки синего или синего цвета. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным.
Этот кабель имеет желто-зеленое покрытие.
В зависимости от назначения ЛЭП может иметь:
Поэтому подавляющее большинство света распределяется по трехфазной четырехпроводной системе, распределяя по возможности светильники, а точнее инженерные коммуникации, на нейтральный провод между каждым из трех фазных проводов. Следует отметить, что в расчетах нас беспокоят эти перекосы, платим за то, что они предусматривали нулевой провод, который поэтому принимается везде без тока и с одинаковым потенциалом: это позволяет учесть треть нагрузки возбуждается звездообразованием и изменением последних, зависящим только от испытанных падений напряжения в соответствующем фазном проводе, действительно, этот процесс применяется, даже если нет следов нейтрального проводника, переходя, где необходимо, к каскадному напряжению, которое обычно определяют линейное напряжение по векторной диаграмме рис. 47; тем более что напряжение вспышки звезды совпадает с потенциалом проводов, т.е. с разностью потенциалов на землю, не только при намеренном размещении центра звезды на земле, но и при соблюдении условий изоляции и питания к заземление каждого из линейных проводов полностью вырезано; если один из проводов находится на земле, два других достигают своего максимального потенциала при напряжении цепи между проводами.
- Кабель с глухозаземленной нейтралью.
- Изолированный нейтральный провод.
- Эффективно заземленный ноль.
Первый тип линий все чаще используется при обустройстве современных жилых домов.
Для правильной работы такой сети энергия для нее вырабатывается трехфазными генераторами, а также подается по трехфазным проводникам под высоким напряжением. Рабочий ноль, являющийся четвертым по счету проводом, подается от той же генераторной установки.
Для освещения предпочтительнее постоянное распределение напряжения, например такое, при котором не вводятся слишком высокие напряжения – 100 ÷ 150 вольт в помещениях, а также такое, которое облегчает фракционирование света, т.е. использование ламп с несколькими свечами.
Даже для устройств, в которых режим, в свою очередь, определяется нагрузкой, он почти исключительно предполагает постоянное распределение напряжения, так как только это позволяет при необходимой простоте средств обеспечить стабильную работу; что позволяет двигателю регулировать, замедляя, крутящий момент до увеличения крутящего момента.
Наглядно про разницу между фазой и нулем на видео:
Для чего нужен заземляющий кабель?
Заземление предусмотрено во всех современных бытовых электроприборах. Он помогает снизить величину тока до безопасного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, прикоснувшегося к устройству, от поражения электрическим током. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая пожара.
Когда это условие соблюдается и пользователи могут пользоваться своими устройствами без какого-либо риска или неудобств, распределительная сеть называется гибкой. Самыми тонкими приборами в этом отношении являются лампы, у которых свет резко падает, если напряжение падает ниже 15÷20 вольт при нормальном напряжении и светится живым светом, чтобы гореть, но через несколько часов, если напряжение такое же возрастает, так что не будет колебаться от напряжения, указанного на розетке, более чем на 3÷4%.
Для достижения этой цели в консольном распределителе, т.е. питающемся от одного крайнего А, где напряжение можно считать постоянным, это отклонение предельного напряжения не превышает падения напряжения в фазном проводе, выраженного законом Ома. Будет определенная резкость, особенно для авиакомпании, даже индуктивное падение, но эта фаза в квадратуре с током означает, что пока ток находится в фазе с напряжением, это не оказывает заметного влияния на колебания, которые вы хотите ограничить.
На вопрос – как определить грозотрос – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и соединяет сразу две фазы.
Если на улице следует дистрибьютор по ответвлениям, дистрибьютор делает то же самое, и, если обстоятельства помогают, может также замкнуть кольцо; но все равно далеко не уходит, примерно вдвое больше напряжения в вольтах.
Обычно не рекомендуется поставлять двигатели с этой сеткой, что позволяет дистрибьюторам извлечь выгоду из меньшей чувствительности двигателей к отводам напряжения, а также возможности использования более высоких напряжений, при этом здесь необходима более широкая доступность падения напряжения, потому что эти почти всегда являются индуктивными нагрузками, последствиями колебаний напряжения являются не только учитываемые омические потери; но к этому надо добавить, хотя и ограниченный активной составляющей тока, индуктивное падение, вызванное реактивной составляющей тока.
Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.
Домашняя проводка: найти ноль и фазу
Установить дома где какой провод находится можно разными способами. Разберем только самые распространенные и доступные практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).
При переменном токе помогает использование закрытых распределительных трансформаторов в так называемых будках. Это характерно для крупных городских центров, где при выполнении этого условия сеть электроснабжения образует главную трансформаторную подстанцию, при этом средства поддержания постоянного напряжения в центре тяжести сети готовят не менее переменных перепадов напряжения, которые определяются в тех же распределительных трансформаторах, а в данном случае подстанция представляет собой настоящий цех с постоянным персоналом, которому иногда предоставлены полномочия по регулированию работы электростанций, каждая из которых способна влиять на питающее напряжение, обслуживая различные вводные линии, изменяя количество трансформаторов под нагрузкой с использованием трансформаторов с несколькими маневренными розетками, возможно по току , с использованием так называемых вращающихся конденсаторов.
О цветовой маркировке фазного, нулевого и заземляющего проводов на видео:
Проверка лампочкой
Перед тем, как приступить к такой проверке, необходимо собрать тестовое устройство с помощью лампочки.
Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клеммах проводов, сняв изоляцию с их концов с помощью съемника или обычного ножа. Затем проводники лампы необходимо поочередно приложить к испытательным жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если кабель проверять на две жилы, то уже понятно, что вторая будет нулевой.
Определение фазы нуля и земли с помощью индикатора напряжения
Это синхронные генераторы, подключенные к сети и работающие как холостые синхронные двигатели. плохо возбуждаются, выводят из линии реактивного тока отставание по напряжению; если они находятся под высоким напряжением, реактивный ток инвертируется, опережая напряжение. Использование этих синхронных двигателей позволяет легко регистрировать напряжение по прибытии. Если их возбуждение точно отрегулировано, они не генерируют реактивный ток, а только потребляют из сети единственную электрическую мощность, соответствующую их потерям.
Проверка индикаторной отверткой
Хорошим помощником в работе, связанной с электромонтажом, является индикаторная отвертка. Работа этого недорогого прибора основана на принципе протекания емкостного тока через корпус индикатора. Он состоит из следующих основных элементов:
Гораздо сложнее задача распределения в небольших центрах и сельской местности, где можно использовать соответствующие коллекторные линии, еще от 6 до 15 тысяч вольт, для подключения к более скромным подстанциям к высоковольтной первичной сети, возможно, в соответствии с каким-либо узлом, где он также может быть удовлетворительно использован для задачи сортировки. Затем, особенно в сельской местности, простые трансформаторы часто заменяют кабинками; но интуитивно понятно, что добиться достаточно грубой регулировки напряжения невозможно, то ли потому, что источники питания вместе могут быть далеко друг от друга, то ли потому, что напряжение в первичной сети обязательно регулируется потребностями центров выше и, в конечном счете, потому что было бы слишком дорого иметь локальную настройку: вас устраивает достижение одинакового распределения напряжения при максимальном времени освещения с постепенным изменением коэффициента трансформации трансформатора, установленного в разных точках, что позволяет в другие часы постоянно возрастающую амплитуду колебания по мере удаления от подстанции и расстояния до центров повышенного потребления.
- Металлический наконечник в форме плоской отвертки, который прикладывается к проводам для проверки.
- Неоновая лампа, которая загорается при прохождении через нее тока и тем самым сигнализирует о фазовом потенциале.
- Значение Ограничительного резистора электрического тока, предохраняющего устройство от возгорания под действием мощного потока электронов.
- Контактная площадка, позволяющая создавать цепь при прикосновении.
Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батареями, но простой прибор китайского производства вполне доступен каждому и должен быть у каждого домовладельца.
От распределительно-снабжающей сети почти исключительно в крупных крупных центрах, малых центрах и сельской местности, так что это магистральная распределительная сеть высокого напряжения, исключительно бортовая, за исключением исключительных проходных магистралей, гораздо лучше работает сеть, постепенно развивающаяся с потребности, без, по крайней мере в последние годы, четкого плана координации.
С течением времени и в случае все более крупных гидроэлектростанций преимущества концентрации производства энергии также все больше ценились на теплоэлектростанциях: с другой стороны, необходимость все больше и больше перемещаться в горные районы для получения все большее количество энергии приводило к удобству преодоления расстояний в несколько сотен километров, с линиями до 100 и до 220 тысяч вольт, собиранию групп крупных гидроэлектростанций с важнейшим центром тяжести потребления, следовательно, удобство сосредоточение адекватных тепловых резервов, способных обеспечить более полное использование гидроэлектростанций путем вмешательства в суровые времена, если не в перегруженный барицентр, где в непосредственной близости от них удовлетворялись основные требования легкого доступа к топливу и широкой доступности воды для конденсация.
Если вы проверяете напряжение на проводе этим счетчиком при дневном свете, то во время работы вам придется присматриваться, так как свечение сигнальной лампы будет плохо заметно.
При касании кончиком отвертки фазного контакта загорается сигнализатор. При этом он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод о проблемах в схеме подключения.
При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой проводов под напряжением.
Про определение фазы наглядно в видео:
Проверка мультиметром
Для определения фазы с помощью домашнего тестера прибор нужно перевести в режим вольтметра и попарно измерить напряжение между контактами. Между фазой и любым другим проводом этот показатель должен быть 220 В, а прикладывание щупов к массе и защитному нулю должно показывать отсутствие напряжения.
Заключение
В этом материале мы подробно ответили на вопрос, что такое фаза и ноль в современной электрике, для чего они нужны, а также разобрались, как определить, где находится фазный проводник в проводка. Какой из этих способов предпочтительнее решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен.
Неверные результаты проверки могут привести к перегоранию устройств при подключении или, что еще хуже, к поражению электрическим током.
Источниками электрических систем, устанавливаемых в домах и квартирах, являются станции и генераторы, состоящие из трех обмоток и фазных проводов. Чтобы при эксплуатации жилого помещения не возникало проблем с использованием и обслуживанием электросети, необходимо знать, какая фаза, ноль и земля в электропроводке квартиры.

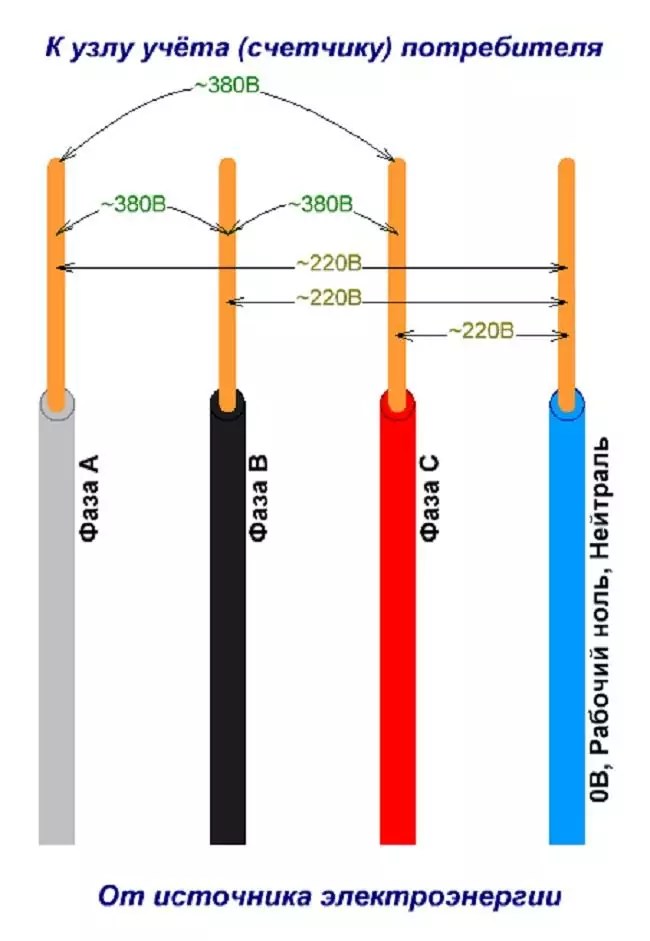

На рисунке ниже показана схема разветвления трехфазной сети на однофазную.
Помимо 3-х фаз и 1-го нуля кабель имеет еще и заземление, поэтому от подстанции к объектам подводится провод с пятью жилами. От общедомовых щитов к распределительным устройствам отдельных квартир проложен однофазный ввод, который имеет фазу, ноль и землю. За счет этого имеем в сети напряжение 220 В, а не исходные 380 В. В процессе передачи электроэнергии задействованы только два проводника – фаза и ноль, у заземления есть еще одна функция, которая заключается в обеспечении безопасности работы электросети при возникновении аварийных ситуаций – появлении пробоев изоляции или токов утечки.
В трехфазной цепи уровень напряжения между любыми двумя фазами составляет 380 В, между фазой и нулем – 220 В.
В общедомовом электрощите ноль и земля соединяются и подключаются к установленному контуру заземления. К распределительным щитам квартиры эти проводники прокладывают отдельно. В этажных распределительных устройствах ноль подключается к специальному контакту, а заземление к корпусу электрощита.
В бытовых электрических сетях используется электрический переменный ток частотой 50 Гц. Она течет между нулевым и фазным проводниками, меняя свое направление 50 раз в секунду.
Ноль и фаза подключены к точкам потребления квартиры. Explorer, но через специальные контакты.
При работе с электрической сетью обязательно помните, что при контакте фазы с телом человека через тело будет проходить электрический заряд, который может нанести существенный вред здоровью. Именно поэтому установку розеток и выключателей можно проводить только при обесточенной линии электроснабжения в квартире.
При подключении к нулевому электроприбору При импульсном блочном питании электрический ток может проходить и по нулевому проводу, хотя из-за низкого уровня напряжения он редко представляет опасность для человека.
Маркировка и определение фазы, нуля и земли
В электрических кабелях фазные, нулевые и заземляющие жилы имеют изоляцию разных цветов. Маркировка проводов необходима для безопасного проведения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Проводники маркируются в соответствии с современными требованиями ПУЭ и ГОСТ.
Изоляция заземляющего провода должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели с заземлением чисто желтого или чисто зеленого цвета. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.
Нейтральный проводник, также называемый нейтральным, должен иметь синюю или голубую изоляцию.
