Фазы и цвет электрических проводов: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Содержание

• Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
• Буквенное обозначение
• Варианты расцветки проводов, а также ошибки при коммутации
• Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
• Расцветка проводов в сети постоянного тока

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.

Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Цвет проводов в электрике: фаза, ноль, земля

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Содержание:

• 1 Для чего нужна цветовая маркировка
• 2 Земля, ноль и фаза
• 3 Разница между нулем и землей
• 4 Ищем фазу
• 5 Заключение

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях – даже к возгоранию.

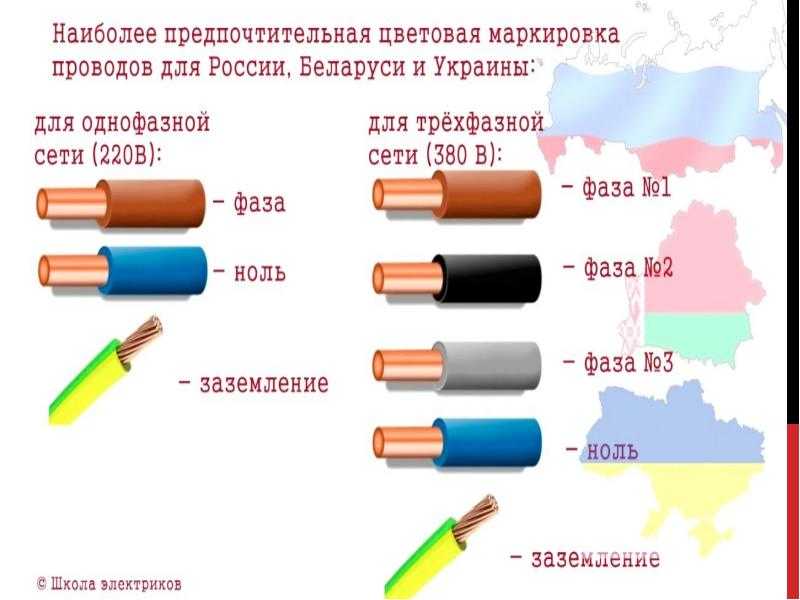

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят  свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

1. Желто-зеленый цвет (в абсолютном большинстве случаев).
2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

• черный;
• красный;
• серый;
• белый;
• розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению – скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль – на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике – это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила – они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок – в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле – это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Зачем нужна цветовая маркировка проводов.

Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Какого цвета фаза ноль земля цвет обозначения (L, N, PE)

При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение. Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.

Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, какого цвета фаза в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.

Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

• То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление. Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
• При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
• Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Маркировка проводов по цвету

В советское время такое понятие, как “цветовая маркировка” отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях – красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Каким цветом обозначается фаза

Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет, но встречаются и токопроводящие жилы других цветов – черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой “N”.

Каким цветом обозначается заземление

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается “РЕ”. Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

Проводник PEN

В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод. Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:

• синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
• жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.

Такой проводник и его клеммы обозначаются буквами “PEN”.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L3,C) цветом.

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой “N”;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами “РЕ”;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника “PEN”.

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены.

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов – жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы – жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Похожие материалы на сайте:

• Какими буквами обозначают фазу и ноль
• Три способа как найти фазу и ноль
• Какой провод лучше взять для монтажа проводки

Цветовая маркировка проводов электрической сети

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.  Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом  окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или  проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет наружной изоляции проводника или жилы
	Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США. Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада. Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009  года.	коричневый	черный	серый	синий	желто-зеленый
Европа. Обозначение шин.	желтый	коричневый	красный
СССР. Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.



Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто соприкасается с проводами, в основном:

• Электриков с табличками датаком
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   ” Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм. ”
   – Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. ^[1]

   Таким образом,

   Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



4. Цвет сокращает время простоя

   Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году. Следите за различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.



Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

	Черные провода Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (щита выключателя) к электрическим розеткам и выключателям и соединяют настенные выключатели с вентиляторами, освещением, приборами и оборудованием.
	Красные провода Укажите вторичный горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для соединения детекторов дыма, настенных выключателей для потолочных вентиляторов и розеток для 240-вольтовых устройств, таких как кондиционер, электрический водонагреватель, плита или сушилка.
	Белые провода с черной или красной лентой Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (с черной или красной лентой), это сигнализирует о том, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт вместо красного провода в качестве второго провода под напряжением.
	Медные провода Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока, если устройство закоротит или отключит выключатель. Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.
	Зеленые провода или Зеленые провода с желтой полосой Укажите заземляющий провод. Эти провода уменьшают электрические перегрузки (которые могут привести к пожару), перенаправляя избыточное электричество. Они заземляют электрическую цепь, подключаясь к клемме заземления в розетке и подключаясь к металлической полосе (шине) в электрическом щите.
	Белые провода или Серые провода Укажите нейтральный провод. Эти провода несут электричество обратно в коробку выключателя. По сути, они возвращают питание от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.
	синих провода и желтые провода Указать горячий провод. Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Синие и желтые провода, известные как «путешественники», позволяют управлять прибором или светом из нескольких мест.

Цветовые коды трехфазных проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.



Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

• Фаза 1 — черный провод
• Фаза 2 — красный провод
• Фаза 3 — синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

• Фаза 1 — коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Положительный – красный провод
• Минус — черный провод
• Земля – белый или серый провод

Как Брейди может помочь



Как нет двух одинаковых электротехнических проектов, так и поддержка Brady бывает разных форм и размеров. Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

Портативные принтеры для этикеток предлагают идеальное сочетание удобства и долговечности, и компания Brady предлагает полный модельный ряд. Принтеры для проводных этикеток Bluetooth, такие как мобильный принтер этикеток BradyPrinter M611 и принтер этикеток M211, позволяют создавать, предварительно просматривать и печатать этикетки с помощью знакомой клавиатуры телефона и приложения. Ручной этикетировщик M210, с другой стороны, позволяет пользователям проектировать, создавать и печатать этикетки с помощью традиционной встроенной клавиатуры принтера. Узнайте, как выбрать правильный маркер для проводов из нашего руководства.

В дополнение к цветовой маркировке мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady отличаются долговечностью и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров этикеток по запросу. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу получения травм. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь. Сообщите нам немного больше о вашем приложении, и мы с удовольствием порекомендуем продукты и услуги, которые могут улучшить ваш рабочий опыт.

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные этикетки с данным руководством по маркировке проводов и кабелей

Подробнее

Ваше полное комплексное решение для вашего Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный образец пакета здесь.

Запросить образец

Заполните короткую форму, и один из наших представителей свяжется с вами.

Свяжитесь с нами

Руководство по цветовой маркировке электрических проводов | Графические продукты

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать в вашем учреждении? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в старых установках могут использоваться другие цветовые коды. На рабочих местах рекомендуется документировать используемый цветовой код. Таким образом, работа будет безопаснее, а дальнейшее обслуживание будет проще.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «отводных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструмент или приспособление).

Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.

• Фаза 1 — черный
• Фаза 2 — красный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, с использованием соединения «высокая ветвь», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высоким плечом редко встречаются в более новых установках.

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы являются общими для промышленных двигателей и оборудования.

• Фаза 1 – Коричневый
• Фаза 2 — оранжевый
• Фаза 3 — желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Для корпусов с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов. Более подробные этикетки могут включать такую ​​информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цвета проводов питания постоянного тока

Системы солнечной энергии и многие аккумуляторные системы используют питание постоянного тока, а не переменного тока (переменного тока).

• Положительный (без заземления) — красный
• Отрицательный (не заземленный) — черный
• Заземление — белый или серый

Международные цветовые коды электропроводки

Цветовые коды, используемые для проводов, могут различаться. В некоторых регионах цветовой код указан законом; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.

Европейские (IEC) цветовые коды проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для параллельных цепей переменного тока. Первоначально этот стандарт был опубликован как IEC 60446, но в 2010 году он был объединен с IEC 60445.

• Фаза 1 — коричневый
• Фаза 2 — черный
• Фаза 3 — серый
• Нейтральный — Синий
• Заземление — зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветового кодирования проводов устанавливаются Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США:

• Фаза 1 — красный
• Фаза 2 — черный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый с желтой полосой

Цветовая маркировка проводов передачи данных

Проводка, используемая для телекоммуникационных или компьютерных сетей, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI/TIA/EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов. Этот стандарт обеспечивает последовательный подход, который может применяться ко многим различным типам соединений с течением времени.

Хотя цвет может быстро предоставить некоторую информацию, количество информации ограничено. Например, если маркер кабеля синий, это может означать, что он является частью определенной подгруппы локальной сети. Однако печатный текст на этикетке может указать, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере она должна быть подключена, а также когда кабель был установлен. При информационной проводке печатные этикетки могут быть необходимостью.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны использовать высококонтрастную и долговечную печать. Какая бы система маркировки ни использовалась для кабелей и проводов на вашем объекте, маркировка должна быть достаточно прочной, чтобы служить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов. Когда провода больше, чем № 6 AWG, они обычно изготавливаются с черной изоляцией. В этих случаях во время установки следует добавить цветовую маркировку с помощью цветных полос, которые обвивают провод.

Там, где нужна (или даже необходима) более подробная информация, линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Самоламинирующиеся проволочные обмотки и термоусадочные трубки позволяют создавать чистые профессиональные этикетки для вашего проекта.

Цветовые коды проводки | Цветовые коды

Проводка ответвленных цепей распределения питания переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. В других юрисдикциях так кодифицированы лишь несколько цветов проводников. В этом случае местный обычай диктует «необязательные» цвета проводов. IEC, AC: В большинстве стран Европы соблюдаются цветовые коды IEC (Международной электротехнической комиссии) для ответвленных цепей переменного тока. Они перечислены в таблице ниже.

Старые цветовые коды в таблице отражают предыдущий стиль, который не учитывал правильное чередование фаз. Провод защитного заземления (обозначен зелено-желтым) имеет зеленый цвет с желтой полосой.



Нажмите, чтобы развернуть инфографику



IEC (большая часть Европы) Цветовые коды проводки силовой цепи переменного тока

Функция	этикетка	Цвет, МЭК	Цвет, старый IEC
Защитное заземление	ПЭ	желто-зеленый	желто-зеленый
Нейтральный	Н	синий	синий
Линия, однофазная	л	коричневый	коричневый или черный
Линия, 3 фазы	Л1	коричневый	коричневый или черный
Линия, 3 фазы	Л2	черный	коричневый или черный
Линия, 3-фазная	Л3	серый	коричневый или черный

Великобритания, AC: В Великобритании теперь используются цветовые коды IEC для проводки переменного тока. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Чтобы добавить новую цветную проводку к существующей старой цветной проводке, см. Cook.



Цветовые коды проводки силовой цепи переменного тока для Великобритании

Функция	этикетка	Цвет, МЭК	Старый цвет Великобритании
Защитное заземление	ПЭ	желто-зеленый	желто-зеленый
Нейтральный	Н	синий	черный
Линия, однофазная	л	коричневый	красный
Линия, 3 фазы	Л1	коричневый	красный
Линия, 3 фазы	Л2	черный	желтый
Линия, 3 фазы	Л3	серый	синий

США, AC: Национальный электротехнический кодекс США предписывает использовать только белый (или серый) проводник питания нейтрали и неизолированный медный, зеленый или зеленый цвет с желтой полосой для защитного заземления. В принципе, для силовых проводов могут быть использованы любые другие цвета, кроме указанных. Цвета, принятые в качестве местной практики, показаны в таблице ниже.

Черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Проводники крупнее 6 AWG доступны только в черном цвете и имеют цветную ленту на концах.



Цветовые коды проводки силовой цепи переменного тока США

Функция	этикетка	Цвет, обычный	Цвет, альтернатива
Защитное заземление	ПГ	голый, зеленый или зелено-желтый	зеленый
Нейтральный	Н	белый	серый
Линия, однофазная	л	черный или красный (2-й горячий)
Линия, 3 фазы	Л1	черный	коричневый
Линия, 3 фазы	Л2	красный	оранжевый
Линия, 3 фазы	Л3	синий	желтый

Канада: Электропроводка в Канаде регулируется CEC (Canadian Electric Code). См. таблицу ниже. Защитное заземление имеет зеленый или зеленый цвет с желтой полосой. Нейтраль — белый, горячие (под напряжением или активным) однофазные провода — черные, а красный — в случае второго активного. Трехфазные линии имеют красный, черный и синий цвета.



Канада Цветовые коды проводки силовой цепи переменного тока

Функция	этикетка	Цвет, обычный
Защитное заземление	ПГ	зеленый или желто-зеленый
Нейтральный	Н	белый
Линия, однофазная	л	черный или красный (2-й горячий)
Линия, 3 фазы	Л1	красный
Линия, 3 фазы	Л2	черный
Линия, 3 фазы	Л3	синий

IEC, DC: Установки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовую маркировку, соответствующую стандартам переменного тока. Цветовой стандарт IEC для силовых кабелей постоянного тока указан в таблице ниже, адаптированной из таблицы 2, Cook.



Цветовые коды проводки силовой цепи постоянного тока IEC

Функция	этикетка	Цвет
Защитное заземление	ПЭ	желто-зеленый
2-проводная незаземленная система питания постоянного тока
Положительный	Л+	коричневый
Отрицательный	Л-	серый
2-проводная заземленная система питания постоянного тока
Положительная (отрицательно заземленная) цепь	Л+	коричневый
Отрицательная (отрицательно заземленная) цепь	М	синий
Положительная (положительно заземленная) цепь	М	синий
Отрицательная (положительно заземленная) цепь	Л-	серый
3-проводная заземленная система питания постоянного тока
Положительный	Л+	коричневый
Средняя проволока	М	синий
Отрицательный	Л-	серый

Электропитание постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и для постоянного тока) предписывает, чтобы заземленный нейтральный провод системы питания был белого или серого цвета. Защитное заземление должно быть голым, зеленым или желто-зеленым в полоску. Горячие (активные) провода могут быть любых других цветов, кроме указанных. Однако обычная практика (согласно местным инспекторам по электротехнике) заключается в том, что первый горячий (находящийся под напряжением или активный) провод должен быть черным, а второй горячий – красным. Рекомендации в таблице ниже принадлежат компании Wiles. Он не дает рекомендаций по цветам незаземленной системы питания. Использование незаземленной системы не рекомендуется из соображений безопасности. Однако красный (+) и черный (-) соответствуют цветам заземленных систем в таблице.



Рекомендованные США цветовые коды проводов силовой цепи постоянного тока

Функция	этикетка	Цвет
Защитное заземление	ПГ	голый, зеленый или зелено-желтый
2-проводная незаземленная система питания постоянного тока
Положительный	Л+	не рекомендуется (красный)
Отрицательный	Л-	не рекомендуется (черный)
2-проводная заземленная система питания постоянного тока
Положительная (отрицательно заземленная) цепь	Л+	красный
Отрицательная (отрицательно заземленная) цепь	Н	белый
Положительная (положительно заземленная) цепь	Н	белый
Отрицательная (положительно заземленная) цепь	Л-	черный
3-проводная заземленная система питания постоянного тока
Положительный	Л+	красный
Средняя проволока (центральный ответвитель)	Н	белый
Отрицательный	Л-	черный



Посмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты».

Система цветового кодирования электропроводки

Открывая розетку или распределительную коробку, вы можете столкнуться с ошеломляющим набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Понимание цветовой кодировки электропроводки поможет вам узнать назначение каждого провода, чтобы обеспечить вашу безопасность и электрическую систему вашего дома в отличном рабочем состоянии.

Что такое стандарты цветовых кодов?

Соединенные Штаты следуют Национальному электротехническому кодексу® (NEC), американской системе электрических стандартов. Существуют и другие цветовые коды проводов для международного использования. Код NEC представляет собой стандартизированное руководство, которое поможет вам безопасно идентифицировать провод и то, как он будет питать устройство или цепь.

Смотреть сейчас: Понимание системы цветового кодирования электрических проводов

Цветовая маркировка электрических кабелей и проводов

Неметаллические (или NM) электрические кабели на 120 и 240 вольт состоят из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой маркировкой. Оболочка связывает внутренние провода вместе, а ее внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендуемое использование. Например, белая оболочка означает, что внутренние провода имеют размер 14, а желтая оболочка означает, что они имеют размер 12.

Но если посмотреть глубже, цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что белые или серые провода должны использоваться в качестве нейтральных проводников, а оголенные медные или зеленые провода должны использоваться в качестве заземляющих проводов. Помимо этого, существуют общие, принятые в отрасли правила о цвете проводов, которые указывают на их назначение.

 Ель / Екатерина Песня

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для исходных проводов, по которым питание передается от электрического сервисного щита к месту назначения, например, к источнику света или розетке. Несмотря на то, что вам разрешено использовать белый провод в качестве провода под напряжением, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нулевого или заземляющего провода или для каких-либо иных целей, кроме как для передачи токоведущих электрических нагрузок.

Ель / Марго Кэвин

Красные провода: горячий

Красные провода используются для обозначения горячих проводов.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одним полезным применением красных проводов является соединение между собой проводных детекторов дыма, чтобы при срабатывании одной сигнализации все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: горячий

Когда белый провод дополняется красной или черной цветовой маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой черной или красной изоленты (но могут использоваться и другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухжильном кабеле может быть использован в качестве второго горячего провода в 240-вольтовом приборе или розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется для чего-то другого, кроме нейтрали.

Ель / Марго Кэвин

Неизолированные медные провода: заземление

Неизолированные медные провода являются наиболее распространенным типом провода, используемого для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток проходит обратно в землю или землю. Неизолированные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и светильники, а также к металлическим корпусам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не нуждаются в заземлении.

Ель / Марго Кэвин

Зеленые провода: заземление

Зеленые изолированные провода иногда используются для заземления.

Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод ни для каких целей, кроме как для заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтральный

Белый или серый цвет обозначает нейтральный провод.

Осматривая белый или серый провод, убедитесь, что он не обмотан изолентой. Это укажет на горячий провод. Старые провода иногда могут терять изоленту. Таким образом, если внутри коробки есть незакрепленная петля ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтральный может быть опасно обманчивым, так как подразумевает неэлектрифицированный провод. Важно отметить, что нейтральные провода также могут передавать энергию и могут вызвать у вас поражение электрическим током. В то время как провода, обозначенные как «горячие» (черные или красные изолированные провода), передают питание от панели обслуживания (коробка выключателя) к устройству, нейтральные провода передают питание обратно к панели обслуживания. Таким образом, как горячие, так и нейтральные провода могут привести к поражению электрическим током и травмам.

Ель / Марго Кэвин

Синий и желтый провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

Ель / Марго Кэвин

Синие и желтые провода редко встречаются в кабеле NM. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Электрический проход в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Провести электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовое кодирование важно по нескольким причинам:

• Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
• Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
• Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как Национальный электротехнический кодекс (NEC) содержит рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.



1 / 6

Ally Childress for Family Handyman

Черные провода

Черные провода — «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2 / 6

Ally Childress for Family Handyman

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными детекторами дыма, их соединяет красный провод, поэтому, если один сработает, сработают все. Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3 / 6

Ally Childress for Family Handyman

Белый и серый провода

Белый и серый провода — это заземляющие проводники, т. е. нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4 / 6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолированного покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5 / 6

Ally Childress for Family Handyman

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще электрики в жилых помещениях выбирают кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях с трехфазным питанием (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6 / 6

Goldmund/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цвета электрических проводов: оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется как красный провод, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.

Розовый и фиолетовый менее распространены, но их можно использовать в качестве путеводных или стрелочных переводов, а также в качестве проводки управления диммированием света. Коричневые проводники используются в основном в трехфазных сетях, но вы наверняка можете увидеть их и у себя дома. Если вам кажется, что цветов много, вы правы. NEC не указывает, что горячие проводники должны быть определенного цвета. Таким образом, наличие нескольких узнаваемых опций при подключении цепей, переключении ног и перемещении помогает электрикам оставаться организованными и безопасными.

Первоначально опубликовано: 12 февраля 2021 г.

Элли Чайлдресс

Элли Чайлдресс — лицензированный электрик и писатель-фрилансер, живущий в Далласе, штат Техас.

Каков цветовой код электропроводки?

Если вы когда-нибудь заглядывали за стенную розетку, то могли заметить, что электрические провода разных цветов. Эти цвета проводов не выбираются случайным образом, и каждый цвет указывает, на какой тип провода вы смотрите, в соответствии с вашими местными цветовыми кодами проводов.

Всякий раз, когда вы делаете какие-либо ремонтные работы в доме, связанные с энергосистемой вашего дома, вы должны хорошо понимать, что означает цветовая кодировка. Если вы не уверены, будьте в безопасности и позвольте лицензированному электрику справиться с проектом за вас. Продолжайте читать, чтобы узнать больше о том, что цвет провода может рассказать вам о нем!

Кто определяет цветовой код электропроводки?

Цветовые коды электропроводки различаются в зависимости от того, где вы находитесь. В Соединенных Штатах применяется Национальный электротехнический кодекс. Канада использует Канадский электрический кодекс (CEC), в то время как большая часть Европы и многие страны мира используют стандарты IEC или Международной электротехнической комиссии.

Важно отметить, что NEC не имеет обязательной юридической силы и вместо этого принимается на местном уровне, иногда с поправками.

К сожалению, эти стандарты существенно отличаются друг от друга – во всех трех кодах можно легко идентифицировать только заземляющий провод. Прежде чем приступать к ремонту электрооборудования, обязательно проконсультируйтесь с руководством, подходящим для вашего региона!

Что означает цвет электрического провода

Мы рассмотрим код проводки NEC для переменного тока или питания переменного тока. В то время как постоянный ток или мощность постоянного тока можно найти в домах, его применение в настоящее время очень специализировано. Когда вы заглядываете за розетку или устанавливаете потолочный вентилятор, вы работаете с электропроводкой переменного тока.

Помните, что стандарт NEC применяется только в Соединенных Штатах. Если вы находитесь в другом месте, вы должны сначала определить, какой код применяется, а затем найти соответствующие цветовые коды проводки.

Черные провода

В США черный провод — это провод под напряжением или под напряжением. Этот провод будет проходить от вашего электроснабжения к розеткам, осветительным приборам или приборам. Хотя важно отключать питание на электрическом щите при выполнении любых электромонтажных работ своими руками, в частности, провода под напряжением всегда несут заряд и должны быть отключены в распределительной коробке.

Красные провода

Как и черные провода, красные провода обозначали провод под напряжением. В то время как большинство бытовых розеток являются однофазными и работают на 120 вольт, 240-вольтовые и другие высоковольтные розетки питаются от нескольких горячих проводов и называются двух- или трехфазными. В этих случаях вы обычно видите красный и черный провода вместе.

Помните, что каждый из этих проводов горячий, и вы должны отключить их с помощью автоматического выключателя, прежде чем выполнять какое-либо обслуживание этих линий.

Вы также можете найти красные провода, используемые для обозначения соединения между детекторами дыма. Если вы не уверены, какие провода вы ищете, лучше всего обратиться к лицензированному электрику.

Синий и желтый провода

Синие и желтые провода могут звучать как заезженная пластинка, но это еще одна пара цветов проводов, обозначающая провод под напряжением. В трехфазных приложениях синий цвет будет использоваться для обозначения третьей фазы.
Синие и желтые провода чаще всего используются для проводки, управляемой выключателем.

Желтые провода часто соединяют выключатели с осветительными приборами или потолочными вентиляторами. Синие провода обычно встречаются в трех- или четырехпозиционных переключателях, работающих в качестве проводников, или проводов, которые обеспечивают несколько путей прохождения электричества.

Белый и серый провода

В соответствии со стандартами NEC белые и серые провода обозначают нейтральный провод. Нейтральные проводники отвечают за обеспечение обратного пути для электричества после того, как оно достигло предполагаемой точки использования. Это означает, что нейтральные провода могут нести электрический заряд, и с ними следует обращаться осторожно!

Белый цвет является наиболее распространенным цветом для нейтральных соединений, хотя в некоторых электрических системах все еще иногда используются серые провода.

Зеленые или неизолированные медные провода

Заземляющие соединения — это единственный провод, который не страдает от того, что его обозначают разными цветами в различных глобальных цветовых стандартах. Если вы смотрите на провод переменного тока и видите зеленый провод, зеленый с желтыми полосами или оголенный медный провод, то это почти наверняка провод защитного заземления.

Провода заземления обеспечивают безопасный путь к земле, предотвращая поражение электрическим током или возгорание. Многие дома, построенные до 1960-х годов, не имеют розеток с заземлением и, следовательно, не имеют заземляющих проводов.

Заключение

В США самый простой способ запомнить, что означает каждый цвет провода, это сосредоточиться на нейтрали и земле. Если вы видите белый или серый провод, вы смотрите на нейтраль. Если вы видите зеленый, зелено-желтый или оголенный медный провод, значит, вы имеете дело с защитным заземлением. Вы должны исходить из того, что любой другой цвет — это провод под напряжением, и с ним следует обращаться с осторожностью.

Бытовые электрические системы сложны и потенциально опасны. Для больших проектов лучше всего доверить это профессионалам.
