Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Электрическое напряжение:

U = R* I – Закон Ома для участка цепи
U = P / I
U = (P*R)^1/2

Электрическая мощность:

P= U* I
P= R* I²
P = U ²/ R

Электрический ток:

I = U / R
I = P/ E
I = (P / R)^1/2

Электрическое сопротивление:

R = U / I
R = U ²/ P
R = P / I²

НЕ ЗАБЫВАЕМ: Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения.

Цепь переменного синусоидального тока c частотой ω.

Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока и частоты.

Напомним, что любой сигнал, может быть с любой точностью разложен в ряд Фурье, т.е. в предположении, что параметры сети
частотнонезависимы – данная формулировка применима ко всем гармоникам любого сигнала.

Закон Ома для цепей переменного тока:

U = U₀e^iωt напряжение или разность потенциалов,
I сила тока,
Z = Re^—iφ комплексное сопротивление (импеданс)

R = (R_a²+R_r²)^1/2 полное сопротивление,
R_r = ωL — 1/ωC реактивное сопротивление (разность индуктивного и емкостного),
R_а активное (омическое) сопротивление, не зависящее от частоты,
φ = arctg R_r/R_a — сдвиг фаз между напряжением и током.

Онлайн калькулятор – закон Ома (ток, напряжение, сопротивление) + Мощность :: АвтоМотоГараж

Причиной написания данной статьи явилась не сложность этих формул, а то, что в ходе проектирования и разработки каких-либо схем часто приходится перебирать ряд значений чтобы выйти на требуемые параметры или сбалансировать схему. Данная статья и калькулятор в ней позволит упростить этот подбор и ускорить процесс реализации задуманного. Также в конце статьи приведу несколько методик для запоминания основной формулы закона Ома. Эта информация будет полезна начинающим. Формула хоть и простая, но иногда есть замешательство, где и какой параметр должен стоять, особенно это бывает поначалу.

В радиоэлектронике и электротехнике закон Ома и формула расчёта мощности используются чаше чем какие-либо из всех остальных формул. Они определяют жесткую взаимосвязь между четырьмя самыми ходовыми электрическими величинами: током, напряжением, сопротивлением и мощностью.

Закон Ома. Эту взаимосвязь выявил и доказал Георг Симон Ом в 1826 году. Для участка цепи она звучит так: сила тока прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению

Так записывается основная формула:

Путем преобразования основной формулы можно найти и другие две величины:

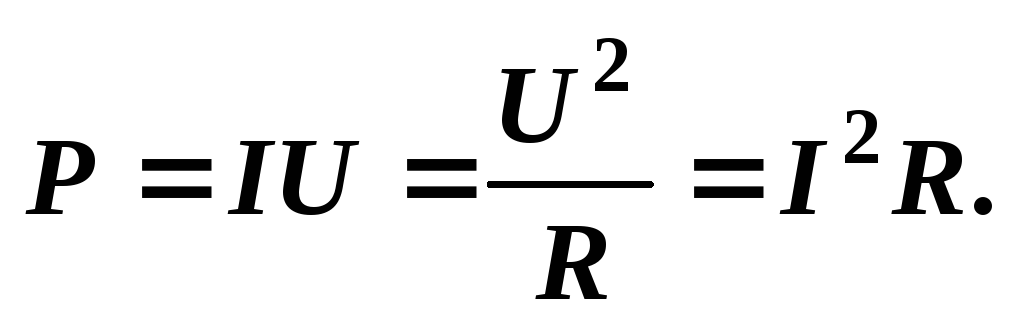

Мощность. Её определение звучит так: мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.

Формула мгновенной электрической мощности:

Ниже приведён онлайн калькулятор для расчёта закона Ома и Мощности. Данный калькулятор позволяет определить взаимосвязь между четырьмя электрическими величинами: током, напряжением, сопротивлением и мощностью. Для этого достаточно ввести любые две величины. Стрелками «вверх-вниз» можно с шагом в единицу менять введённое значение. Размерность величин тоже можно выбрать. Также для удобства подбора параметров, калькулятор позволяет фиксировать до десяти ранее выполненных расчётов с теми размерностями с которыми выполнялись сами расчёты.

Когда мы учились в радиотехническом техникуме, то приходилось запоминать очень много всякой всячины. И чтобы проще было запомнить, для закона Ома есть три шпаргалки. Вот какими методиками мы пользовались.

Первая – мнемоническое правило. Если из формулы закона Ома выразить сопротивление, то R = рюмка.

Вторая – метод треугольника. Его ещё называют магический треугольник закона Ома.

Если оторвать величину, которую требуется найти, то в оставшейся части мы получим формулу для её нахождения.

Третья. Она больше является шпаргалкой, в которой объединены все основные формулы для четырёх электрических величин.

Пользоваться ею также просто, как и треугольником. Выбираем тот параметр, который хотим рассчитать, он находиться в малом кругу в центре и получаем по три формулы для его расчёта. Далее выбираем нужную.

Этот круг также, как и треугольник можно назвать магическим.

Напряжение, ток и сопротивление в электротехнике

Для начала рассмотрим определения основных электрических величин, далее рассмотрим законы, связывающие эти величины между собой на основе формул и графических зависимостей. Так от простого к сложному и будет развиваться эта статья.

Первым делом следует отметить, что существуют цепи постоянного и переменного тока. Разница между ними в характере протекания электрических величин – в цепях переменного тока ток и напряжение с течением времени изменяются по определенному закону (например, синусоиде). В цепях же тока постоянного с течением времени значение остается константным.

И в первых и во вторых цепях основными величинами будут: ток, напряжение и сопротивление.

Электрический ток – упорядоченное движение заряженных частиц (электронов) через проводник (проводящую среду) от точки с большим потенциалом, к точке с меньшим потенциалом. Принято говорить, что ток течет от плюса к минусу в цепях постоянного тока. Измеряется в амперах, обозначается “i”.

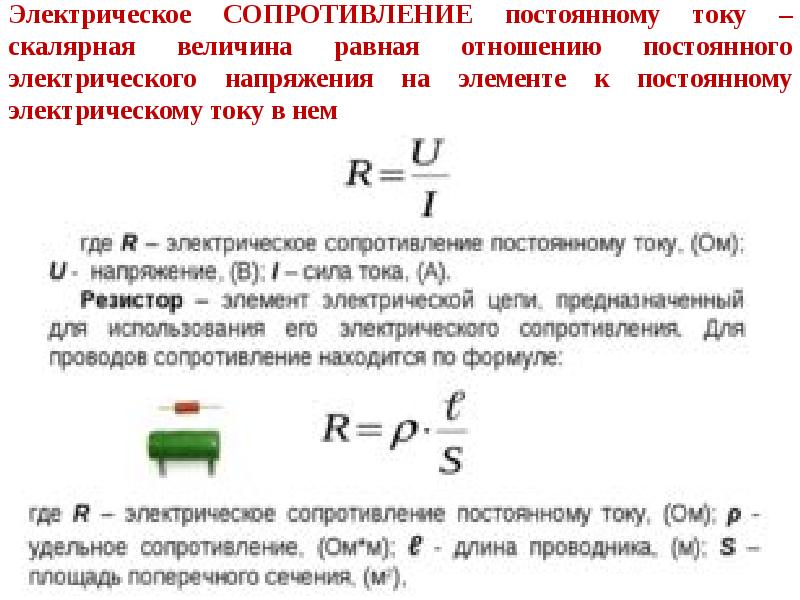

Электрическое сопротивление характеризует способность ограничивать значение электрического тока. Измеряется в омах и обозначается r. Величина обратная сопротивлению – проводимость. В зависимости от величины сопротивления материалы классифицируются на: проводники, диэлектрики и изоляторы.

Электрическое напряжение равняется разности потенциалов между двумя точками. U=f1-f2. Логично, что напряжение может быть и положительной и отрицательной величиной. Единица измерения вольт (В).

Связь между этими величинами описывается законом Ома:

Значение тока в электрической цепи прямо пропорционально величине напряжения и обратно пропорционально сопротивлению. I=U/R – данная формула применима для цепи постоянного тока. Зная две величины, всегда найдем третью.

Для переменного тока формула приобретет вид I=U/Z, где Z – полное сопротивление цепи, которое состоит из активной, емкостной и индуктивной составляющих:

R – активное сопротивление (омическое)
XL – индуктивное сопротивление (присуще катушкам, обмоткам, статору ТГ) – препятствует протеканию тока
XC – емкостное сопротивление (конденсаторное, встречается у кабеля) – препятствует протеканию напряжения
Z – реактивное сопротивление (импеданс, полное сопротивление) состоит из двух составляющих: активной (R) и реактивной (X). А реактивное (X) уже состоит из индуктивного (XL) и емкостного (XC)

Графически соотношение между сопротивлениями можно отобразить в форме прямоугольного треугольника (векторное представление).

В цепях переменного тока значения тока и напряжения изменяются с течением времени, согласно определенному закону. Например, по синусоиде:

I=Im*sin(wt+f)

В данной формуле I – это мгновенное значение тока, Im – амплитудное значение.

Амплитудное – максимальное значение, амплитудное, которое принимает величина за период. В формулах выше это значения с индексом “m” – типа максимальное.

Мгновенное – значение величины в данный момент времени. Максимальное из мгновенных значений является амплитудным.

Действующее – такое значение переменного тока, при котором за период в резисторе выделилось бы столько тепла, сколько и в цепи постоянного тока. Именно эти значения показывают наши вольтметры, амперметры. Для синусоиды действующее равно 0,707 от амплитудного. 1/корень(2)=0,707.

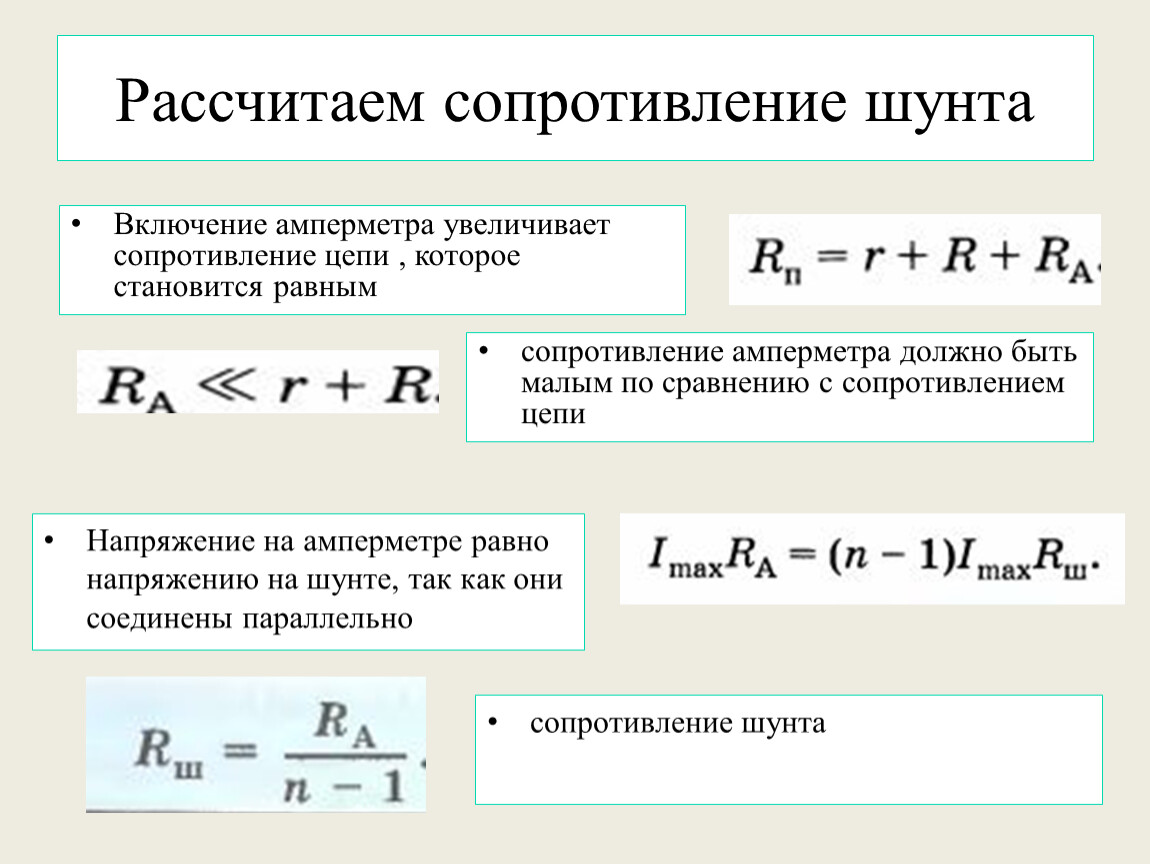

Как расчитать шунт для амперметра

Как подключить амперметр?

В зависимости от преобладания определенного характера сопротивления, векторы тока и напряжения будут смещены относительно друг друга:

Чисто активное сопротивление – ток и напряжение совпадают по фазе.

Преобладает индуктивное – значит, как писалось выше, току пройти тяжелее и он отстает от напряжения.

Преобладает емкостная составляющая – ток уходит в отрыв, напряжение тормозится емкостью.

Также цепи переменного тока могут быть однофазными и трехфазными. В трехфазных цепях приняты обозначения фаз: фаза А (желтая, U), фаза B (зеленая, V) и фаза С (красная, W). Как недавно сказали на одном объекте железной дороги: фаза “А” идет на Минск. 🙂

Между собой фазы могут соединяться в различные схемы: звезда, треугольник, зигзаг и прочие более редкие.

Самое популярное

сопротивления через силу тока и напряжение

Электротехника как область науки, занимающаяся использованием электроэнергии, в том числе ее получением, распределением и учетом, оперирует значениями тока, напряжения, мощности и сопротивления. Это основные величины. Кроме этого, имеется множество других характеристик и понятий, но в рамках данной статьи будут рассматриваться именно эти основополагающие понятия.

Многообразие устройств электротехники

Электрический ток

Согласно определению, ток представляет собой упорядоченное движение заряженных частиц в среде. Такими частицами могут быть свободные электроны или ионы, частицы вещества, в которых число протонов в ядре не равно количеству электронов, то есть имеющие определенный заряд, положительный или отрицательный. Электроток может быть постоянный или переменный.

Электрическое напряжение

Электрическое напряжение – это разность потенциалов на противоположных участках цепи. Точное определение понятия подразумевает работу по переносу электрического заряда между участками цепи.

Сопротивление

Любой проводник в цепи препятствует прохождению через себя тока. Данная характеристика определяет такую физическую величину, как сопротивление. Исходя из величины сопротивления, все вещества относят к проводникам или изоляторам. Точная граница весьма расплывчата, поэтому при некоторых условиях некоторые вещества можно отнести как к изоляторам, так и к проводникам. Участок электросхемы может иметь элемент с определенным значением величины, который именуется резистор.

Резисторы различных типов

Мощность

Скорость преобразования, передачи и потребления электрической энергии определяется мощностью.

Взаимосвязь параметров электрической цепи

Все параметры любой электрической цепи строго взаимосвязаны, поэтому в любой момент времени можно точно определить величину любого из них, зная остальные.

К сведению. Основополагающий закон, по которому производится большинство расчетов, – закон Ома, согласно которому сила тока обратно пропорциональна его сопротивлению и прямо пропорциональна приложенной разности потенциалов.

Закон Ома и его основатель

Формула напряжения тока закона Ома выглядит следующим образом:

I=U/R.

Так, цепь с большим напряжением пропускает больший ток, а при одинаковом напряжении ампераж будет больше там, где меньше сопротивление.

Принятые обозначения в формуле расчета напряжения и тока понятны во всем мире:

I – сила тока;

U – напряжение;

R – сопротивление.

Путем простейшего математического преобразования находится формула расчета сопротивления через силу тока и напряжение.

Кроме закона Ома, используется формула расчета мощности:

P=U∙I.

Символом P здесь обозначена мощность тока.

Любая схема может содержать участки, где имеется последовательное соединение, или есть элемент, подключенный параллельно. Расчеты при этом усложняются, но базовые формулы остаются одинаковыми.

Единицы измерения в формуле

Невозможно выполнять расчеты или измерения, не зная, какими величинами оперировать. Общепринятые обозначения, согласно международной системе измерения СИ:

Напряжение – Вольт. Обозначается символом В или V в англоязычной литературе;

Сила тока – Ампер. Обозначается символом А;

Электрическое сопротивление – Ом. Используется обозначение Ом или Ohm;

Электрическая мощность – Ватт. Обозначается как Вт или W.

Как работает закон в реальной жизни

Используя совместно формулу расчета мощности и закон Ома, можно производить вычисления, не зная одной из величин. Самый простой пример – для лампы накаливания известны только ее мощность и напряжение. Применяя приведенные выше формулы, можно легко определить параметры нити накаливания и ток через нее.

Лампа накаливания

Сила тока формула через мощность:

I=P/U;

Сопротивление:

R=U/I.

Такой же результат можно найти из мощности, не прибегая к промежуточным расчетам:

R=U2/P.

Аналогично можно вычислить любую величину, зная только две из них. Для упрощения преобразований имеется мнемоническое отображение формул, позволяющее находить любые величины.

Правило для запоминания расчетов

Внимательно посмотрев на формулы, можно заметить, что, если уменьшить напряжение на лампе в два раза, ожидаемая мощность не снизится аналогично в два раза, а в четыре, согласно формуле:

P=U2/R.

Это довольно распространенная ошибка среди далеких от электротехники людей, которые неправильно соотносят мощность и напряжение, а также их действие на остальные параметры.

Кстати. Сила тока, найденная через сопротивление и напряжение, справедлива как для постоянного, так и для переменного тока, если в ней не используются такие элементы, как конденсатор или индуктивность.

Облегчить расчеты можно, используя онлайн калькулятор.

Пример с обычной водой

Существуют вещества, которые можно отнести одновременно к проводникам и изоляторам. Самый простой пример – обыкновенная вода. Дистиллированная вода является хорошим изолятором, но наличие в ней практически любых примесей делает ее проводником. Особенно это относится к солям различных металлов. При растворении в воде соли диссоциируются на ионы, их наличие – прямой повод для возникновения тока. Чем больше концентрация солей, тем меньшим сопротивлением будет обладать вода.

Зависимость сопротивления воды от содержания солей

Для наглядности можно взять дистиллированную воду для приготовления электролита для автомобильных аккумуляторных батарей. Опустив щупы омметра в воду, можно увидеть, что его показания велики. Добавление всего нескольких кристаллов поваренной соли через некоторое время вызывает резкое уменьшение сопротивления, которое будет тем меньше, чем больше соли перейдет в раствор.

По какой формуле определяется напряжение

Использование той или иной формулы напряжения электрического тока для вычисления зависит от того, какие величины известны:

Ток и сопротивление – U=I∙R;

Ток и мощность – U=P/I;

Мощность и сопротивление – U=√P∙R

Различные используемые величины

Кроме основных величин: вольт, ампер, ом, ватт, используют кратные, большие или меньшие. Для обозначений применяют соответствующие приставки:

Кило – 1000;

Мега – 1000000;

Гига – 1000000000;

Милли – 0.001.

Таким образом, получается:

Киловольт (кВ) – тысяча вольт;

Мегаватт (Мвт) – миллион ватт;

Миллиом (мОм) – одна тысячная Ом;

Гигаватт (ГВт) – тысяча мегаватт или миллиард ватт.

Как найти напряжение

Формула нахождения напряжения как разности потенциалов в электрическом поле:

U=ϕA-ϕB, где ϕAи ϕB – потенциалы в точках А и В, соответственно.

Также можно записать напряжение как работу по переносу единицы заряда из точки А в точку В в электрическом поле:

U=A/q, где q – величина заряда.

Работа тем больше, чем выше напряженность электрического поля Е, то есть сила, действующая на неподвижный заряд.

Потенциальную энергию заряда в электростатическом поле называют электростатический потенциал.

Гидравлическая аналогия

Чтобы легче усвоить законы электрических цепей, можно представить себе аналогию с гидравлической системой, в которой соединение насоса и трубопроводов образует замкнутую систему. Для этого нужны следующие соответствия:

Источник питания – насос;

Проводники – трубы;

Электроток – движение воды.

Без особых усилий становится понятнее, что чем меньше диаметр труб, тем медленнее по ним движется вода. Чем мощнее насос, тем большее количество воды он способен перекачать. При одинаковой мощности насоса уменьшение диаметра труб приведет к снижению потока воды.

Гидравлическая аналогия

Измерительные приборы

Для измерения параметров электрических цепей служат измерительные приборы:

Вольтметр;

Амперметр;

Омметр.

Наиболее часто используется класс комбинированных устройств, в которых переключателем выбирается измеряемая величина – ампервольтомметры или авометры.

Один из самых распространенных авометров

Типичные напряжения

Для стандартизации и возможности использования различного оборудования в быту и технике применяются электрические сети со стандартными значениями:

Бытовая сеть –220В;

Бортовая сеть автомобиля – 12 или 24В;

Батареи и аккумуляторы – 1.5, 3 или 9В.

Потенциал Гальвани

В электрохимии используется понятие потенциала Гальвани, который означает разность потенциала между различными фазами вещества, например, между электродом и электролитом, между электродами из разнородных металлов.

Видео

Закон Ома.
Закон Ома.
Программа КИП и А

В программу «КИП и А», в разделе «Электрика» включен блок расчета закона Ома для постоянного и переменного тока. Сначала немного теории..

Для постоянного тока

Закон Ома определяет зависимость между током (I), напряжением (U) и сопротивлением (R) в участке электрической цепи. Наиболее популярна формулировка:

Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи, т.е.

I = U / R где I – сила тока, измеряемая в Амперах, (A)
U – напряжение, измеряемое в Вольтах, (V)
R – сопротивление, измеряется в Омах, (Ω)
Закон Ома, является основополагающим в электротехнике и электронике. Без его понимания также не представляется работа подготовленного специалиста в области КИП и А. Когда-то была даже распространена такая поговорка, – “Не знаешь закон Ома, – сиди дома..”.

Помимо закона Ома, важнейшим является понятие электрической мощности, P:

Мощность постоянного тока (P) равна произведению силы тока (I) на напряжение (U), т. е.

P = I × U где P – эл. мощность, измеряемая в Ваттах, (W)
I – сила тока, измеряемая в Амперах, (A)
U – напряжение, измеряемое в Вольтах, (V)
Комбинируя эти две формулы, выведем зависимость между силой тока, напряжением, сопротивлением и мощностью, и создадим таблицу:

Сила тока, I= U/R P/U √(P/R)
Напряжение, U= I×R P/I √(P×R)
Сопротивление, R= U/I P/I² U²/P
Мощность, P= I×U I²×R U²/R
Практический пример использования таблицы: Покупая в магазине утюг, мощностью 1 кВт (1 кВт = 1000 Вт), высчитываем на какой минимальный ток должна быть рассчитана розетка в которую предполагается включать данную покупку:
Несмотря на то, что утюг включается в сеть переменного тока, пренебрегаем его реактивным сопротивлением (см. ниже), и используем упрощенную формулу для постоянного тока. Находим в таблице I = P / U. Получаем: 1000 кВт / 220 В (напряжение сети) = 4,5 Ампера. Это и есть минимальный ток, который должна выдерживать розетка, при подключении к ней нагрузки мощностью 1 кВт.

Наиболее распространенные множительные приставки:

Сила тока, Амперы (A): 1 килоампер (1 kА) = 1000 А. 1 миллиампер (1 mA) = 0,001 A. 1 микроампер (1 µA) = 0,000001 A.

Напряжение, Вольты (V): 1 киловольт (1kV) = 1000 V. 1 милливольт (1 mV) = 0,001 V. 1 микровольт (1 µV) = 0,000001 V.

Сопротивление, Омы (Om): 1 мегаом (1 MOm) = 1000000 Om. 1 килоом (1 kOm) = 1000 Om.

Мощность, Ватты (W): 1 мегаватт (1 MW) = 1000000 W. 1 киловатт (1 kW) = 1000 W. 1 милливатт (1 mW) = 0,001 W.

Для переменного тока

В цепи переменного тока закон Ома может иметь некоторые особенности, описанные ниже.

Импеданс, Z

В цепи переменного тока, сопротивление кроме активной (R), может иметь как емкостную (C), так и индуктивную (L) составляющие. В этом случае вводится понятие электрического импеданса, Z (полного или комплексного сопротивления для синусоидального сигнала). Упрощенные схемы комплексного сопротивления приведены на рисунках ниже, слева для последовательного, справа для параллельного соединения индуктивной и емкостной составляющих.

Последовательное включение R, L, C
Параллельное включение R, L, C
Также, полное сопротивление, Z зависит не только от емкостной (C), индуктивной (L) и активной (R) составляющих, но и от частоты переменного тока.

Импеданс, Полное сопротивление, Z
При последовательном включении R, L, C При параллельном включении R, L, C
Z=√(R²+(ωL-1/ωC)²) Z=1/ √(1/R²+(1/ωL-ωC)²)
где,
ω = 2πγ – циклическая, угловая частота; γ – частота переменного тока.

Коэффициент мощности, Cos(φ)

Коэффициент мощности, в самом простом понимании, это отношение активной мощности (P) потребителя электрической энергии к полной (S) потребляемой мощности, т. е.

Cos(φ) = P / S

Он также показывает насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Изменяется от 0 до 1. Если нагрузка не содержит реактивных составляющих (емкостной и индуктивной), то коэффициент мощности равен единице.
Чем ближе Cos(φ) к единице, тем меньше потерь энергии в электрической цепи.

Исходя из вышеперечисленных понятий импеданса Z и коэффициента мощности Cos(φ), характерных для переменного тока, выведем формулу закона Ома, коэффициента мощности и их производные для цепей переменного тока:

I = U / Z где I – сила переменного тока, измеряемая в Амперах, (A)
U – напряжение переменного тока, измеряемое в Вольтах, (V)
Z – полное сопротивление (импеданс), измеряется в Омах, (Ω)
Производные формулы:

Сила тока, I= U/Z P/(U×Cos(φ)) √(P/Z)
Напряжение, U= I×Z P/(I×Cos(φ)) √(P×Z)
Полное сопротивление, импеданс Z= U/I P/I² U²/P
Мощность, P= I²×Z I×U×Cos(φ) U²/Z
Программа «КИП и А» имеет в своем составе блок расчета закона Ома как для постоянного и переменного тока, так и для расчета импеданса и коэффициента мощности Cos(φ). Скриншоты представлены на рисунках внизу:

Закон Ома для постоянного тока
Закон Ома для переменного тока
Расчет полного сопротивления
Расчет коэффициента мощности Cos(φ)

Закон Ома – физика процесса на примере движения воды. Формулы зависимости сопротивления, напряжения, силы тока и мощности

Существует всего 2 базовых формулы которые помогут вам понять взаимосвязь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт).
Зная хотя бы два из перечисленных параметра вы всегда можете рассчитать два других.

ЗАКОН ОМА

Базовая формула P=I*E E=I*R
Расчет напряжения E=P/I E=I*R E=SQR(P*R)
Расчет силы тока I=P/E I=E/R I=SQR(P/R)
Расчет мощности P=I*E P=E ² /R P=I ² *R
Расчет сопротивления R=E ² /P R=E/I R=P/I ²
P – Мощность (Ватт)
E – Напряжение (Вольт)
I – Сила тока (Ампер)
R – Электрическое сопротивление (Ом)
SQR – квадратный корень

Для справки:

Мы используем переменную E для обозначения напряжения, иногда вы можете встретить обозначение V для напряжения. Не дайте себя запутать названиям переменных.

Изменение сопротивления:

На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, в зависимости от степени открытия задвижки изменяется сопротивление.

Сопротивление в проводнике изображено в виде сужения проводника, чем более узкий проводник тем больше он противодействует прохождению тока.

Вы можете заметить что на правой и на левой стороне схемы напряжение и давление воды одинаково.

Вам необходимо обратить внимание на самый важный факт.

В зависимости от сопротивления увеличивается и уменьшается сила тока.

Слева при полностью открытой задвижке мы видим самый большой поток воды. И при самом низком сопротивлении, видим самый большой поток электронов (Ампераж) в проводнике.

Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.

ужение проводника тоже уменьшилось вдвое, я значит вдвое увеличилось сопротивление протеканию тока. Как мы видим через проводник из за выского сопротивления протекает в два раза меньше электронов.

Для справки

Обратите внимание что сужение проводника изображенное на схеме используется только для примера сопротивления протеканию тока. В реальных условиях сужения проводника не сильно влияет на протекающий ток. Значительно большее сопротивление могут оказывать полупроводники и диэлектрики.

Сужающийся проводник на схеме изображен лишь для примера, для понимания сути происходящего процесса.
Формула закона Ома – зависимость сопротивления и силы тока

I = E/R
Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.

Больше сопротивление = Меньше ток

* при условии что напряжение постоянно.

Изменение напряжения.

На изображенной схеме во всех системах сопротивление имеет одинаковую величину.
В этот раз на картинке изменяется сопротивление/давление.

Вы можете увидеть что при увеличении напряжения приводит к увеличению протекающего тока даже при постоянном сопротивлении.

Формула закона Ома – зависимость напряжения и силы тока

I = E/R
Обратите внимание что сила тока протекающего в проводнике прямопропорциональна напряжению.
Больше напряжение = Больше сила тока

* при условии что сопротивление постоянно.

Математический рассчет

Рассмотрим пример.
У нас есть аккумуляторная батарея с напряжением питания 12 Вольт. К ней напрямую подключен резистор (сопротивление) 10 Ом. Для того что бы рассчитать какая мощность приложена к нашему резистору, можно воспользоваться формулой.
P = E2/R
P = 122/10
P = 144/10.
P = 14.4 watts
Мощность рассеиваемая на резисторе состовляет 14,4 Ватта.
Если вы хотите определить величину тока протекающего через проводник, мы используем другую формулу
I = E/R
I = 12/10
I = 1.2 amps
Сила тока протекающего через цепь составляет 1,2 Ампера
—————-
Калькуляторы зависимости напряжения, силы тока и сопротивления.

1. Калькулятор рассеиваемой мощности и протекающей силы тока в зависимости от сопротивления и приложенного напряжения.

Демо закона Ома в реальном времени.
Для справки
В данном примере вы можете увеличивать напряжение и сопротивление цепи. Данные изменения в реальном времени будут изменять силу тока протекающего в цепи и мощность рассеиваемую на сопротивлении.
Если рассматривать аудио системы – вы должны помнить что усилитель выдает определенное напряжение на определенную нагрузку (сопротивление). Соотношение двух этих величин определяет мощность.
Усилитель может выдать ограниченную величину напряжения в зависимости от внутреннего блока питания и источника тока. Так же точно ограничена и мощность которую может подать усилитель на определенную нагрузку (к примеру 4 Ома).
Для того что бы получить больше мощности, вы можете подключить к усилителю нагрузку с меньшим сопротивлением (к примеру 2 Ома). Учтите что при использовании нагрузки с меньшим сопротивлением – скажем в два раза (было 4 Ома, стало 2 Ома) – мощность тоже возрастет в два раза.(при условии что данную мощность может обеспечить внутренний блок питания и источник тока).
Если мы возьмем для примера моно усилитель мощностью 100 Ватт на нагрузку 4 Ома, зная что он может выдать напряжение не более 20 Вольт на нагрузку.
Если вы поставите на нашем калькуляторе бегунки
Напряжение 20 Вольт
Сопротивление 4 Ома
Вы получите
Мощность 100 Ватт

Если вы сдвинете бегунок сопротивления на величину 2 Ома, вы увидите как мощность удвоится и составит 200 Ватт.
В общем примере источником тока является аккумуляторная батарея (а не усилитель звука) но зависимости силы тока, напряжения, сопротивления и сопротивления одинаковы во всех цепях.

чему равно напряжение, как найти сопротивление нагрузки

В наши дни электричество играет в жизни человека очень большую роль, в следствие чего базовые знания в области физики и электротехники нужны практически каждому. Напряжение является одной из главных физических величин, которая позволяет объяснить теорию возникновения электрического поля и методы подбора оптимального сечения кабеля для применения его в повседневной жизни.

Что такое напряжение в сети электричества.

Напряжение – это физическая величина, которая характеризует электрическое поле. Иными словами, оно показывает, какую работу оно совершает при перемещении одного положительного заряда на определённое расстояние.
Показатель напряжения на вольтметре
За единицу напряжения в международной системе принимается такой показатель на концах проводника, при котором заряд в 1 Кл совершает работу в 1 Дж для перемещения его по этому проводнику. Общепринятой единицей измерения напряжения считается 1 В – Вольт.

Важно! Работа измеряется в Джоулях, заряды в Кулонах, а напряжение в Вольтах, следовательно, 1 Вольт равняется 1 Джоулю, деленному на 1 Кулон.

Чему равно напряжение.

Напряжение напрямую связано с работой тока, зарядом и сопротивлением. Чтобы измерить напряжение непосредственно в электрической цепи, к ней нужно подключить вольтметр. Он присоединяется к цепи параллельно, в отличие от амперметра, который подключается последовательно. Зажимы измерительного прибора крепятся к тем точкам, между которыми нужно вычислить напряжение. Чтобы он правильно показал значение, нужно включить цепь. На схемах вольтметр обозначается буквой V, обведенной в кружок.
Изображение вольтметра и электрической цепи
Напряжение обозначается латинской [U], а измеряется в [В]. Оно равно работе, которое совершает поле при перемещении единичного заряда. Формула напряжения тока – это U = A/q, где A – работа тока, q – заряд, а U – само напряжение.

Обратите внимание! В отличие от магнитного поля, где заряды неподвижны, в электрическом поле они находятся в постоянном движении.
Электрическое поле
Формула закона Ома

Свои опыты Ом направлял на изучение такой физической величины, как сопротивление, в результате чего в 1826 году он стал автором закона, который не потерял совей актуальность вплоть до сегодняшнего дня. Из своих опытов Ом вывел, что в различных цепях сила тока может возрастать с различной скоростью, и происходит это по мере увеличения напряжения.

Также, Ом сделал вывод, что каждый проводник обладает индивидуальными свойствами проводимости.

Сопротивление обозначается заглавной латинской [R] и измеряется в Омах. Сопротивление – физическая величина, характеризующая свойства проводника оказывать влияние на идущий по нему ток. Оно прямо пропорционально напряжению в сети и обратно пропорционально силе тока. В виде формулы данный закон можно записать как R = U/I, где U – напряжение, а I – сила тока. 1 Ом равняется 1 Вольту, деленному на 1 Ампер.

Запомните! Реостат – прибор, обеспечивающий возможность изменять сопротивление. Прежде всего, он влияет на показатель R в цепи, а, следовательно, на 2 другие величины, описанные в законе Ома. Силу тока может помочь определить амперметр.
Ползунковый реостат
Из формулы закона Ома можно вывести практически любую зависимость, связанную с электричеством. Также, существует понятие удельного сопротивления проводника – физической величины, которая демонстрирует, каким сопротивлением будет обладать проводник из определенного вещества. Обозначается эта величина буквой ρ и через неё можно также найти сопротивление в цепи как произведению удельного сопротивления и длины проводника, деленного на площадь его поперечного сечения.

Важно! В виде формулы нахождение сопротивления через удельное сопротивление выглядит так: R = ρ*(l/S), где l – длина проводника, а S – площадь поперечного сечения.

Физический смысл удельного сопротивления показывает, какое влияние будет оказывать проводник длиной в 1 м с площадью поперечного сечения в 1 квадратный мм, изготовленный из определенного вещества. Измеряется в Омах, умноженных на метр: [ρ] = [Ом*м].
Ом и формула
Как найти сопротивление нагрузки

Сопротивление нагрузки обозначается латинскими буквами Rn или Rн. По сути, это является тем же сопротивлением участка цепи и вычисляется также по формулам закона Ома. Нагрузка обозначается символами, которые на электрической схеме изображаются в виде крестиков в кружке – лампочкой; то есть двигатель, лампа, конкретный прибор и т. д.

Каждая нагрузка имеет своё собственное сопротивление. Например, если к сети подключена одна лампочка, то сопротивление нагрузки – показатель этого единственного прибора в цепи. Если к цепи подключено несколько нагрузок, то сопротивление считается суммарно для каждой из них.

Сопротивление нагрузки вычисляется в соответствии с законом Ома, то есть Rn = U/I. Если к сети подключено несколько нагрузок, то оно будет рассчитываться следующим образом: сначала находится сопротивление каждой отдельной «лампочки». Далее Rn вычисляется в зависимости от того, какой тип подключения в цепи: последовательное или параллельное. При параллельном 1/R = 1/R1 + 1/R2 + 1/Rn, где n –количество подключенных приборов. Если же соединение последовательное, общее R равно сумме всех R цепи.
Последовательное/параллельное соединения
Как найти с помощью формулы напряжение

Людей, интересующихся электричеством и физикой, всегда волнует вопрос, как найти напряжения, если известны другие характеристики. Его можно найти через многие формулы: в соответствии с законом Ома, через работу тока, путём сложения всех напряжений в электрической цепи и практическим способом – с помощью вольтметра. Как вычислить показатель с помощью последнего способа было описано выше.

Важно! В цепях с последовательным соединением общее напряжение – сумма значений каждой нагрузки. При параллельном соединении общее напряжение равно значению каждой лампочки, у которых оно также эквивалентно.
Измерение напряжения
По каким формулам вычисляется напряжение через работу и сама сила тока, рассказывают на уроках физики, так как эти величины считаются базовыми. Работа тока равна произведению напряжения и заряда: A = U*q. Также, из этой формулы выводится A = U*I*t, так как заряд – произведение силы тока и времени. Из них следует, что U = A/q или U = A/(I*t). Кроме того, одной из основных является формула напряжения, выведенная из закона Ома: U = R/I.

Важно! Определить напряжение можно и через мощность электрического тока. Мощность [P] равна A/t, и, так как A = U*I*t, конечная формула выглядит, как P = (U*I*t)/t. Здесь t сократится, и останется P = U*I, из которой следует, что U = P/I.

Как найти силу тока через сопротивление и напряжение

Сила тока обозначается латинскими [I] или [Y], и она зависит от количества заряда, перенесенного от одного полюса к другому за определенный промежуток времени, т.е. I = q/t. Измеряется сила тока в амперах, а узнать её значение в цепи можно при помощи амперметра.
Мужчина считает силу тока
Существуют формулы определения силы тока через напряжение и сопротивление. В первом случае произведение силы тока на время равняется работе, деленной на напряжение: I*t = A/U, во втором – по закону Ома, I = U/R. Через мощность сила будет равняться P/U.

При последовательном соединении, сила тока одинакова на всех участках цепи, следовательно, равна общему значению в цепи. В противоположном случае сила электрического тока равняется сумме силы тока всех нагрузок.

Таким образом, существует огромное множество формул для нахождения силы тока, напряжения и сопротивления. Они всегда могут пригодиться для теории, а на практике всегда помогут специальные приборы – амперметр и вольтметр.

напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета мощности энергия работа уравнение степенной закон ватт понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон омов аудио физика электричество электроника формула колесо формулы амперы ватты вольт омы косинус уравнение звуковая инженерия круговая диаграмма заряд физика мощность запись звука вычисление электротехническая формула мощность математика пи физика взаимосвязь
напряжение ток сопротивление и электроэнергия общие основные электрические формулы математические вычисления формула калькулятора для расчета мощности энергия работа уравнение мощность закон ваттс понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон Ома аудио физика электричество электричество формула tronics колесо формулы амперы ватт вольт ом уравнение косинуса звуковая инженерия круговая диаграмма заряд физика мощность звук запись вычисление электротехника формула мощность математика пи физика отношение взаимосвязь – sengpielaudio Sengpiel Berlin

Электрический ток , Электроэнергия , Электрическое напряжение

Электричество и Электрический заряд

Наиболее распространенные общие формулы, используемые в электротехнике

Основные формулы и Расчеты ●

Взаимосвязь физических и электрических величин (параметров)
Электрическое напряжение В , силы тока 9005 удельное сопротивление R , полное сопротивление Z , мощность и мощность P
Вольт В , ампер A, сопротивление и импеданс Ом Ом и Вт Вт

Номинальный импеданс Z = 4, 8 и 16 Ом (для громкоговорителей ) часто принимается сопротивление Р .
Уравнение (формула) закона Ома: V = I × R и уравнение (формула) степенного закона: P = I × V .
P = мощность, I или J = латиница: приток, международный ампер или интенсивность и R = сопротивление.
В = напряжение, разность электрических потенциалов Δ В или E = электродвижущая сила (ЭДС = напряжение).

Введите любые два известных значения и нажмите “вычислить”, чтобы решить для двух других. Пожалуйста, введите только два значения.

Используемый браузер, к сожалению, не поддерживает Javascript.
Программа указана, но фактическая функция отсутствует.

Колесо формул электротехники

В происходит от «напряжения», а E – от «электродвижущей силы (ЭДС)». E означает также энергии , поэтому мы выбираем V .
Энергия = напряжение × заряд. E = V × Q . Некоторым нравится лучше придерживаться E вместо V , так что сделайте это. Для R возьмите Z .

12 самых важных формул:
Напряжение В = I × R = P / I = √ ( P × R ) в вольтах В Ток I = В / R = P / В = √ ( P / R ) в амперах A
Сопротивление R = В / I = P / I ² = В ²/ P в омах Ом Мощность P = В × I = R × I ² = В ²/ R в ваттах Вт

См. Также: The Formula Wheel of Acoustics (Audio)

The Big Формулы мощности
Расчет электрической и механической мощности (прочности)

Формула мощности 1 – Уравнение электрической мощности: Мощность P = I × В = R × I ² = В ² ⁄ R
, где мощность P в ваттах, напряжение V в вольтах, а ток I в амперах (постоянный ток).
Если есть переменный ток, посмотрите также на коэффициент мощности PF = cos φ и φ = угол коэффициента мощности
(фазовый угол) между напряжением и силой тока.
Electric Energy – это E = P × t – измеряется в ватт-часах или также в кВтч. 1Дж = 1Н × м = 1Вт × с

Формула мощности 2 – Уравнение механической мощности: Мощность P = E ⁄ т , где мощность P находится в ватт,
Мощность P = работа / время ( Вт ⁄ т ). Energy E в джоулях, а время t в секундах. 1 Вт = 1 Дж / с.
Мощность = сила, умноженная на смещение, деленное на время P = F × с / т или
Мощность = сила, умноженная на скорость (скорость) P = F × v.

Неискаженного мощного звука в этих формулах нет. Пожалуйста, берегите уши!
Барабанная перепонка и диафрагмы микрофона действительно двигаются только волнами
. звуковое давление .Это не влияет ни на интенсивность, ни на мощность, ни на энергию.
Если вы занимаетесь аудиозаписью, разумно не особо заботиться об энергии,
мощность и интенсивность, поскольку вызывает , больше заботьтесь об эффекте звукового давления p
и уровень звукового давления в ушах и микрофонах и посмотрите на соответствующий
аудио напряжение В ~ p ; см .: Звуковое давление и звуковая мощность – Последствия и причины
Очень громко звучащие динамики будут иметь большую мощность, но лучше присмотреться к самому
важно КПД громкоговорителей.Сюда входит типичный вопрос:
Сколько децибел (дБ) на самом деле в два или три раза громче?
Действительно нет мощности RMS. Слова «среднеквадратичная мощность» неверны. Есть расчет
мощности, которая является произведением среднеквадратичного напряжения и среднеквадратичного тока.
Ватт RMS бессмысленно. Фактически, мы используем этот термин как краткое обозначение мощности в
. ватт рассчитывается на основе измерения среднеквадратичного напряжения. Прочтите здесь:
Почему не существует таких понятий, как “среднеквадратичная ваттность” или “среднеквадратичная мощность”, и никогда не было.
Мощность “RMS” – довольно глупый термин, получивший широкое распространение среди аудиолюбителей.
Мощность – это количество энергии, которое преобразуется в единицу времени. Ожидайте, что заплатите больше, когда
требуя более высокой мощности.

Андр-Мари Ампре был французским физиком и математиком.
Его именем названа единица измерения электрического тока в системе СИ – ампер .
Алессандро Джузеппе Антонио Анастасио Вольта был итальянским физиком.
Его именем названа единица измерения электрического напряжения в системе СИ – вольт .
Георг Симон Ом был немецким физиком и математиком.
Его именем названа единица измерения электрического сопротивления СИ, Ом .
Джеймс Ватт был шотландским изобретателем и инженером-механиком.
Единица измерения электрической мощности (мощности) в системе СИ ватт была названа его именем.

Мощность, как и все величины энергии, является в первую очередь расчетным значением.

Слово «усилитель мощности» используется неправильно, особенно в аудиотехнике.
Напряжение и ток можно усилить. Странный термин «усилитель мощности»
стал пониматься как усилитель, предназначенный для управления нагрузкой
например, громкоговоритель.
Мы называем произведение усиления по току и усилению по напряжению «усилением мощности».

Совет: треугольник электрического напряжения В = I × R (закон Ома VIR)
Введите , два значения , будет рассчитано третье значение. Треугольник мощности P = I × V (степенной закон PIV)
Введите два значения , будет рассчитано третье значение.
С помощью волшебного треугольника можно легко вычислить все формулы. Вы прячетесь с
пальцем значение, которое нужно вычислить. Два других значения показывают, как производить расчет.

Расчеты: Закон Ома – магический треугольник Ома
Измерение входного и выходного сопротивления

ПЕРЕМЕННЫЙ ТОК (AC) ~

В _l = линейное напряжение (вольт), V _p = фазное напряжение (вольт), I _l = линейный ток (амперы), I _p = фазный ток ( амперы)
Z = полное сопротивление (Ом), P = мощность (ватты), φ = угол коэффициента мощности, VAR = вольт-амперы (реактивные)

Ток (однофазный): I = P / V _p × cos φ Ток (3 фазы): I = P / √3 V _l × cos φ или I = P /3 V _p × cos φ

Питание (однофазное): P = V _p × I _p × cos φ Питание (3 фазы): P = √3 V _l × I _l × cos φ или P = √3 V _p × I _p × cos φ

Коэффициент мощности PF = cos φ = R / (R2 + X2) ^1/2 , φ = угол коэффициента мощности.Для чисто резистивной схемы PF = 1 (идеально).
Полная мощность S рассчитывается по Пифагору, активная мощность P и реактивная мощность Q . S = √ ( P ² + Q ²)

Формулы питания постоянного тока
Напряжение В, дюймов (В) расчет из тока I дюймов (А) и сопротивления R дюймов (Ом):
В _(В) = I _(А) × R _(Ом)
Мощность P, дюймов (Вт), рассчитанная исходя из напряжения В, дюймов (В) и тока I дюймов (А):
P _(Вт) = В _(В) × I. _(A) = V ² _(V)/ R _(Ω) = I ² _(A) R _(Ω)

Формулы питания переменного тока
Напряжение В, в вольтах (В) равно току I в амперах (А), умноженному на импеданс Z в омах (Ом):
В _(В) = I _{( A)} Z _((Ом) = (| I | × | Z |) и ( θ _I + θ _Z)
Полная мощность S в вольт-амперах (ВА) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A):
S _(ВА) = V _(V) I _(A) = (| V | × | I |) и ( θ _V – θ _I)
Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), умноженному на
. коэффициент мощности (cos φ ):
P _(Вт) = V _(V) × I _(A) × cos φ
Реактивная мощность Q в вольт-амперах, реактивная (VAR) равна напряжению V в вольтах (В), умноженному на ток I
в амперах (A) на синус комплексного фазового угла мощности ( φ ):
Q _(VAR) = V _(V) × I _(A) × sin φ
Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ):
PF = | cos φ |

Фактический коэффициент мощности, а не стандартный коэффициент смещаемой мощности 50/60 Гц

Определения электрических измерений

Кол. Акций Имя Определение

частота f герц (Гц) 1 / с

усилие F ньютон (Н) кг · м / с²

давление p паскаль (Па) = Н / м² кг / м · с²

энергия E джоуль (Дж) = N · м кг · м² / с²

мощность P Вт (Вт) = Дж / с кг · м² / с³

электрический заряд Q кулонов (Кл) = A · с А · с

напряжение В вольт (В) = Вт / д кг · м² / A · с³

ток I ампер (А) = Q / s A

емкость C фарад (Ф) = C / V = A · с / В = с / Ом A² · с ⁴ / кг · m²

индуктивность L генри (H) = Wb / A = V · s / A кг · м² / A² · с²

сопротивление R Ом (Ом) = В / А кг · м²A² · с³

проводимость G сименс (S) = A / V A² · s³ / кг · m²

магнитный поток Φ Вебер (Wb) = V · с кг · м² / A · с²

плотность потока B тесла (T) = Вт / м² = V · с / м² кг / А · с²

Поток электрического заряда Q упоминается как электрический ток I. Размер начисления за единицу времени
изменение электрического тока. Ток протекает с постоянной величиной I. за время t , он переносит
заряд Q = I × t . Для временно постоянной мощности соотношение между зарядом и током:
I = Q / t или Q = I × t. Благодаря этой взаимосвязи, основные единицы усилителя и второй кулон в
Установлена Международная система единиц.Кулоновскую единицу можно представить как 1 C = 1 A × s.
Заряд Q , (единица измерения в ампер-часах Ач), ток разряда I , (единица измерения в амперах A), время t , (единица измерения часов h).

В акустике имеется « Акустический эквивалент закона Ома »

Соотношение акустических размеров, связанных с плоскими прогрессивными звуковыми волнами

Преобразование многих единиц, таких как мощность и энергия

префиксы | длина | площадь | объем | вес | давление | температура | время | энергия | мощность | плотность | скорость | ускорение | сила

[начало страницы]

Закон Ома

Закон Ома показывает линейную зависимость между напряжением и током в электрической цепи.

Падение напряжения и сопротивление резистора определяют протекание постоянного тока через резистор.

Используя аналогию с потоком воды, мы можем представить электрический ток как ток воды через трубу, резистор как тонкую трубу, которая ограничивает поток воды, напряжение как разница высот воды, которая обеспечивает течение воды.

формула закона Ома

Ток I резистора в амперах (A) равен току резистора напряжение V в вольтах (В), деленное на сопротивление R в омах (Ом):

В – падение напряжения на резисторе, измеренное в вольтах (В).В некоторых случаях в законе Ома для обозначения напряжения используется буква E . E обозначает электродвижущую силу.

I – электрический ток, протекающий через резистор, измеренный в амперах (A)

R – сопротивление резистора, измеренное в Ом (Ом)

Расчет напряжения

Зная ток и сопротивление, мы можем рассчитать напряжение.

Напряжение V в вольтах (В) равно току I в амперах (А), умноженному на сопротивление R в омах (Ом):

Расчет сопротивления

Зная напряжение и ток, мы можем рассчитать сопротивление.

Сопротивление R в омах (Ом) равно напряжению V в вольтах (В), деленному на ток I в амперах (А):

Поскольку ток задается значениями напряжения и сопротивления, формула закона Ома может показать, что:

Если увеличивать напряжение, ток увеличится.

Если мы увеличим сопротивление, ток уменьшится.

Пример # 1

Найдите ток в электрической цепи с сопротивлением 50 Ом и напряжением питания 5 Вольт.

Решение:

В = 5 В

R = 50 Ом

I = В / R = 5 В / 50 Ом = 0,1 А = 100 мА

Пример # 2

Найдите сопротивление электрической цепи, имеющей напряжение питания 10 В и ток 5 мА.

Решение:

В = 10 В

I = 5 мА = 0,005 А

R = В / I = 10 В / 0,005 A = 2000 Ом = 2 кОм

Закон Ома для цепи переменного тока

Ток нагрузки I в амперах (A) равен напряжению нагрузки V _Z = V в вольтах (В), деленному на полное сопротивление Z в омах (Ом):

В – падение напряжения на нагрузке, измеренное в вольтах (В)

I – электрический ток, измеренный в амперах (A)

Z – полное сопротивление нагрузки, измеренное в Ом (Ом)

Пример # 3

Найдите ток в цепи переменного тока с напряжением питания 110 В ± 70 ° и нагрузкой 0.5кОм∟20 °.

Решение:

В = 110 В 70 °

Z = 0,5 кОм∟20 ° = 500 Ом∟20 °

I = В / Z = 110 В 70 ° / 500 Ом 20 ° = (110 В / 500 Ом) ∟ (70 ° -20 °) = 0,22 А 50 °

Калькулятор закона Ома (краткая форма)

Калькулятор закона Ома: вычисляет соотношение между напряжением, током и сопротивлением.

Введите 2 значений, чтобы получить третье значение, и нажмите кнопку Рассчитать :

Калькулятор закона Ома II ►

См. Также
Закон
Ома: сопротивление и простые схемы

Цели обучения

К концу этого раздела вы сможете:

Объясните происхождение закона Ома.

Рассчитывайте напряжения, токи или сопротивления по закону Ома.

Объясните, что такое омический материал.

Опишите простую схему.

Что движет током? Мы можем думать о различных устройствах, таких как батареи, генераторы, розетки и т. Д., Которые необходимы для поддержания тока. Все такие устройства создают разность потенциалов и условно называются источниками напряжения. Когда источник напряжения подключен к проводнику, он прикладывает разность потенциалов В , которая создает электрическое поле.Электрическое поле, в свою очередь, воздействует на заряды, вызывая ток.

Ток, протекающий через большинство веществ, прямо пропорционален приложенному к нему напряжению В . Немецкий физик Георг Симон Ом (1787–1854) первым экспериментально продемонстрировал, что ток в металлической проволоке прямо пропорционален приложенному напряжению :

[латекс] I \ propto {V} \\ [/ латекс].

Это важное соотношение известно как закон Ома .Его можно рассматривать как причинно-следственную связь, в которой напряжение является причиной, а ток – следствием. Это эмпирический закон, подобный закону трения – явление, наблюдаемое экспериментально. Такая линейная зависимость возникает не всегда.

Сопротивление и простые схемы

Если напряжение управляет током, что ему мешает? Электрическое свойство, препятствующее току (примерно такое же, как трение и сопротивление воздуха), называется сопротивлением R .Столкновения движущихся зарядов с атомами и молекулами вещества передают энергию веществу и ограничивают ток. Сопротивление обратно пропорционально току, или

[латекс] I \ propto \ frac {1} {R} \\ [/ latex].

Так, например, при удвоении сопротивления ток уменьшается вдвое. Комбинируя отношения тока к напряжению и тока к сопротивлению, получаем

[латекс] I = \ frac {V} {R} \\ [/ латекс].

Это соотношение также называется законом Ома.Закон Ома в такой форме действительно определяет сопротивление определенных материалов. Закон Ома (как и закон Гука) не универсален. Многие вещества, для которых справедлив закон Ома, называются омическими . К ним относятся хорошие проводники, такие как медь и алюминий, и некоторые плохие проводники при определенных обстоятельствах. Омические материалы имеют сопротивление R , которое не зависит от напряжения В и тока I . Объект с простым сопротивлением называется резистором , даже если его сопротивление невелико.Единицей измерения сопротивления является Ом и обозначается символом Ω (заглавная греческая омега). Перестановка I = V / R дает R = V / I , поэтому единицы сопротивления равны 1 Ом = 1 вольт на ампер:

[латекс] 1 \ Omega = 1 \ frac {V} {A} \\ [/ latex].

На рисунке 1 показана схема простой схемы. Простая схема имеет один источник напряжения и один резистор. Можно предположить, что провода, соединяющие источник напряжения с резистором, имеют незначительное сопротивление, или их сопротивление можно включить в R .

Рис. 1. Простая электрическая цепь, в которой замкнутый путь прохождения тока обеспечивается проводниками (обычно металлическими), соединяющими нагрузку с выводами батареи, представленной красными параллельными линиями. Зигзагообразный символ представляет собой единственный резистор и включает любое сопротивление в соединениях с источником напряжения.

Пример 1. Расчет сопротивления: автомобильная фара

Каково сопротивление автомобильной фары, через которую проходит 2.50 А при подаче на него 12,0 В?

Стратегия
Мы можем изменить закон Ома в соответствии с формулой I = V / R и использовать его для определения сопротивления.

Решение
Перестановка I = V / R и замена известных значений дает

[латекс] R = \ frac {V} {I} = \ frac {\ text {12} \ text {.} \ Text {0 V}} {2 \ text {.} \ Text {50 A}} = \ text {4} \ text {.} \ text {80 \ Omega} \\ [/ latex].

Обсуждение
Это относительно небольшое сопротивление, но оно больше, чем хладостойкость фары.Как мы увидим в разделе «Сопротивление и удельное сопротивление», сопротивление обычно увеличивается с температурой, поэтому лампа имеет меньшее сопротивление при первом включении и потребляет значительно больший ток во время короткого периода прогрева.

Сопротивление может быть разным. Некоторые керамические изоляторы, например те, которые используются для поддержки линий электропередач, имеют сопротивление 10 ¹² Ом или более. Сопротивление сухого человека может составлять 10 ⁵ Ом, тогда как сопротивление человеческого сердца составляет примерно 10 ³ Ом.Кусок медного провода большого диаметра длиной в метр может иметь сопротивление 10 ⁻⁵ Ом, а сверхпроводники вообще не имеют сопротивления (они неомичны). Сопротивление связано с формой объекта и материалом, из которого он состоит, как будет показано в разделах «Сопротивление и удельное сопротивление». Дополнительную информацию можно получить, решив I = V / R для V , что дает

В = ИК

Это выражение для В можно интерпретировать как падение напряжения на резисторе, вызванное протеканием тока I .Для этого напряжения часто используется фраза IR drop . Например, фара в Примере 1 выше имеет падение IR на 12,0 В. Если напряжение измеряется в различных точках цепи, будет видно, что оно увеличивается на источнике напряжения и уменьшается на резисторе. Напряжение аналогично давлению жидкости. Источник напряжения подобен насосу, создающему перепад давления, вызывающему ток – поток заряда. Резистор похож на трубу, которая снижает давление и ограничивает поток из-за своего сопротивления.Здесь сохранение энергии имеет важные последствия. Источник напряжения подает энергию (вызывая электрическое поле и ток), а резистор преобразует ее в другую форму (например, тепловую энергию). В простой схеме (с одним простым резистором) напряжение, подаваемое источником, равно падению напряжения на резисторе, так как PE = q Δ V , и то же самое q протекает через каждую. Таким образом, энергия, подаваемая источником напряжения, и энергия, преобразуемая резистором, равны.(См. Рисунок 2.)

Рис. 2. Падение напряжения на резисторе в простой цепи равно выходному напряжению батареи.

Установление соединений: сохранение энергии
В простой электрической цепи единственный резистор преобразует энергию, поступающую от источника, в другую форму. Здесь о сохранении энергии свидетельствует тот факт, что вся энергия, подаваемая источником, преобразуется в другую форму только с помощью резистора. Мы обнаружим, что сохранение энергии имеет и другие важные применения в схемах и является мощным инструментом анализа схем.

Исследования PhET: закон Ома
Посмотрите, как уравнение закона Ома соотносится с простой схемой. Отрегулируйте напряжение и сопротивление и посмотрите, как изменяется ток по закону Ома. Размеры символов в уравнении изменяются в соответствии с принципиальной схемой.

Щелкните, чтобы запустить моделирование.

Сводка раздела

Простая схема – это схема , в которой есть один источник напряжения и одно сопротивление.

Одно из утверждений закона Ома дает соотношение между током I , напряжением В и сопротивлением R в простой схеме как [латекс] I = \ frac {V} {R} \\ [/ latex] .

Сопротивление выражается в единицах Ом (Ом), относящихся к вольтам и амперам на 1 Ом = 1 В / А.

Имеется падение напряжения или IR на резисторе, вызванное протекающим через него током, равным В = IR .

Концептуальные вопросы

Падение напряжения IR на резисторе означает изменение потенциала или напряжения на резисторе.Изменится ли ток при прохождении через резистор? Объяснять.

Как падение давления в резисторе IR похоже на падение давления в жидкости, протекающей по трубе?

Задачи и упражнения

1. Какой ток протекает через лампочку фонаря на 3,00 В, когда ее горячее сопротивление составляет 3,60 Ом?

2. Вычислите эффективное сопротивление карманного калькулятора с батареей на 1,35 В, через которую протекает ток 0,200 мА.

3.Каково эффективное сопротивление стартера автомобиля, когда через него проходит 150 А, когда автомобильный аккумулятор подает на двигатель 11,0 В?

4. Сколько вольт подается для работы светового индикатора DVD-плеера с сопротивлением 140 Ом, если через него проходит 25,0 мА?

5. (a) Найдите падение напряжения на удлинителе с сопротивлением 0,0600 Ом, через который проходит ток 5,00 А. (b) Более дешевый шнур использует более тонкую проволоку и имеет сопротивление 0.300 Ом. Какое в нем падение напряжения при протекании 5.00 А? (c) Почему напряжение на любом используемом приборе снижается на эту величину? Как это повлияет на прибор?

6. ЛЭП подвешена к металлическим опорам со стеклянными изоляторами, имеющими сопротивление 1,00 × 10 ⁹ Ом. Какой ток протекает через изолятор при напряжении 200 кВ? (Некоторые линии высокого напряжения – постоянного тока.)

Глоссарий

Закон Ома:

– эмпирическое соотношение, указывающее, что ток I пропорционален разности потенциалов V , V ; его часто записывают как I = V / R , где R – сопротивление

сопротивление:

электрическое свойство, препятствующее току; для омических материалов это отношение напряжения к току, R = V / I

Ом:

единица сопротивления, равная 1Ω = 1 В / А

омическое:

вид материала, для которого действует закон Ома

простая схема:

схема с одним источником напряжения и одним резистором

Избранные решения проблем и упражнения

1.0,833 А

3. 7,33 × 10 ⁻² Ом

5. (а) 0,300 В

(б) 1,50 В

(c) Напряжение, подаваемое на любой используемый прибор, снижается, поскольку общее падение напряжения от стены до конечной мощности прибора является фиксированным. Таким образом, если падение напряжения на удлинителе велико, падение напряжения на приборе значительно уменьшается, поэтому выходная мощность прибора может быть значительно уменьшена, что снижает способность прибора работать должным образом.

Расчет сопротивления – Закон Ома – Ток, напряжение и сопротивление – GCSE Physics (Single Science) Revision – Other

Сопротивление электрического компонента можно определить путем измерения электрического тока, протекающего через него, и разности потенциалов на нем.

Это уравнение, называемое законом Ома , показывает взаимосвязь между разностью потенциалов, током и сопротивлением:

напряжение = ток × сопротивление

В = I × R

где:

В – разность потенциалов в вольт, В

I – ток в амперах (амперах), A

R – сопротивление в омах, Ом

Уравнение можно переставить, чтобы найти сопротивление:

R = V ÷ I

Вопрос

Через лампу на 240 В. проходит 3 А.Какое сопротивление лампы?

Показать ответ

Сопротивление = 240 ÷ 3 = 80 Ом

Для расчета сопротивления электрического компонента используется амперметр для измерения тока и вольтметр для измерения потенциала разница. Затем сопротивление можно рассчитать по закону Ома.

Напряжение, ток, сопротивление и закон Ома
Добавлено в избранное Любимый 115
Основы электроэнергетики

Приступая к изучению мира электричества и электроники, важно начать с понимания основ напряжения, тока и сопротивления.Это три основных строительных блока, необходимых для управления электричеством и его использования. Сначала эти концепции могут быть трудными для понимания, потому что мы не можем их «видеть». Невооруженным глазом нельзя увидеть энергию, текущую по проводу, или напряжение батареи, стоящей на столе. Даже молния в небе, хотя и видимая, на самом деле не является обменом энергии между облаками и землей, а является реакцией в воздухе на энергию, проходящую через него. Чтобы обнаружить эту передачу энергии, мы должны использовать измерительные инструменты, такие как мультиметры, анализаторы спектра и осциллографы, чтобы визуализировать, что происходит с зарядом в системе.Однако не бойтесь, это руководство даст вам общее представление о напряжении, токе и сопротивлении, а также о том, как они соотносятся друг с другом.

Георг Ом

рассматривается в этом учебном пособии

Как электрический заряд соотносится с напряжением, током и сопротивлением.

Что такое напряжение, сила тока и сопротивление.

Что такое закон Ома и как его использовать для понимания электричества.

Простой эксперимент для демонстрации этих концепций.

Рекомендуемая литература

и nbsp

и nbsp

Электрический заряд

Электричество – это движение электронов. Электроны создают заряд, который мы можем использовать для работы. Ваша лампочка, стереосистема, телефон и т. Д. – все используют движение электронов для выполнения работы. Все они работают, используя один и тот же основной источник энергии: движение электронов.

Три основных принципа этого урока можно объяснить с помощью электронов или, более конкретно, заряда, который они создают:

Напряжение – это разница в заряде между двумя точками.

Текущий – это скорость прохождения заряда.

Сопротивление – это способность материала сопротивляться прохождению заряда (тока).

Итак, когда мы говорим об этих значениях, мы на самом деле описываем движение заряда и, следовательно, поведение электронов. Цепь – это замкнутый контур, который позволяет заряду перемещаться из одного места в другое. Компоненты схемы позволяют нам контролировать этот заряд и использовать его для работы.

Георг Ом был баварским ученым, изучавшим электричество.Ом начинается с описания единицы сопротивления, которая определяется током и напряжением. Итак, начнем с напряжения и продолжим.

Напряжение

Мы определяем напряжение как количество потенциальной энергии между двумя точками цепи. Одна точка заряжена больше, чем другая. Эта разница в заряде между двумя точками называется напряжением. Он измеряется в вольтах, что технически представляет собой разность потенциальной энергии между двумя точками, которая будет передавать один джоуль энергии на каждый кулон заряда, проходящего через нее (не паникуйте, если это не имеет смысла, все будет объяснено).Единица «вольт» названа в честь итальянского физика Алессандро Вольта, который изобрел то, что считается первой химической батареей. Напряжение представлено в уравнениях и схемах буквой «V».

При описании напряжения, тока и сопротивления часто используется аналогия с резервуаром для воды. По этой аналогии заряд представлен количеством воды , напряжение представлено давлением воды , а ток представлен потоком воды . Итак, для этой аналогии запомните:

Вода = заряд

Давление = Напряжение

Расход = Текущий

Рассмотрим резервуар для воды на определенной высоте над землей.Внизу этого бака есть шланг.

Давление на конце шланга может представлять напряжение. Вода в баке представляет собой заряд. Чем больше воды в баке, тем выше заряд, тем больше давление измеряется на конце шланга.

Мы можем рассматривать этот резервуар как батарею, место, где мы накапливаем определенное количество энергии, а затем высвобождаем ее. Если мы сливаем из нашего бака определенное количество жидкости, давление, создаваемое на конце шланга, падает. Мы можем думать об этом как об уменьшении напряжения, например, когда фонарик тускнеет из-за разряда батарей.Также уменьшается количество воды, протекающей через шланг. Меньшее давление означает, что течет меньше воды, что приводит нас к течению.

Текущий

Мы можем представить себе количество воды, протекающей по шлангу из бака, как ток. Чем выше давление, тем выше расход, и наоборот. С водой мы бы измерили объем воды, протекающей через шланг за определенный период времени.18 электронов (1 кулон) в секунду проходят через точку в цепи. Ампер в уравнениях обозначается буквой «I».

Предположим теперь, что у нас есть два резервуара, каждый со шлангом, идущим снизу. В каждом резервуаре одинаковое количество воды, но шланг одного резервуара уже, чем шланг другого.

Мы измеряем одинаковое давление на конце любого шланга, но когда вода начинает течь, расход воды в баке с более узким шлангом будет меньше, чем расход воды в баке с более узким шлангом. более широкий шланг.С точки зрения электричества, ток через более узкий шланг меньше, чем ток через более широкий шланг. Если мы хотим, чтобы поток через оба шланга был одинаковым, мы должны увеличить количество воды (заряд) в резервуаре с помощью более узкого шланга.

Это увеличивает давление (напряжение) на конце более узкого шланга, проталкивая больше воды через резервуар. Это аналогично увеличению напряжения, которое вызывает увеличение тока.

Теперь мы начинаем видеть взаимосвязь между напряжением и током.Но здесь следует учитывать третий фактор: ширину шланга. В этой аналогии ширина шланга – это сопротивление. Это означает, что нам нужно добавить еще один термин в нашу модель:

Вода = заряд (измеряется в кулонах)

Давление = напряжение (измеряется в вольтах)

Расход = ток (измеряется в амперах, или сокращенно «амперах»)

Ширина шланга = сопротивление

Сопротивление

Снова рассмотрим наши два резервуара для воды, один с узкой трубкой, а другой с широкой.

Само собой разумеется, что мы не можем протолкнуть через узкую трубу такой же объем, как более широкая, при том же давлении. Это сопротивление. Узкая труба «сопротивляется» потоку воды через нее, даже если вода находится под тем же давлением, что и резервуар с более широкой трубой.

С точки зрения электричества это представлено двумя цепями с одинаковым напряжением и разным сопротивлением. Цепь с более высоким сопротивлением позволит протекать меньшему количеству заряда, а это означает, что в цепи с более высоким сопротивлением протекает меньший ток.18 электронов. Это значение обычно обозначается на схемах греческой буквой «& ohm;», которая называется омега и произносится как «ом».

Закон Ома

Объединив элементы напряжения, тока и сопротивления, Ом разработал формулу:

Где

В = Напряжение в вольтах

I = ток в амперах

R = Сопротивление в Ом

Это называется законом Ома.Скажем, например, что у нас есть цепь с потенциалом 1 вольт, током 1 ампер и сопротивлением 1 Ом. Используя закон Ома, мы можем сказать:

Допустим, это наш резервуар с широким шлангом. Количество воды в баке определяется как 1 вольт, а «узость» (сопротивление потоку) шланга определяется как 1 ом. Используя закон Ома, это дает нам ток (ток) в 1 ампер.

Используя эту аналогию, давайте теперь посмотрим на резервуар с узким шлангом. Поскольку шланг более узкий, его сопротивление потоку выше.Определим это сопротивление как 2 Ом. Количество воды в резервуаре такое же, как и в другом резервуаре, поэтому, используя закон Ома, наше уравнение для резервуара с узким шлангом составляет

а какой ток? Поскольку сопротивление больше, а напряжение такое же, это дает нам значение тока 0,5 А:

Значит, в баке с большим сопротивлением ток меньше. Теперь мы видим, что, зная два значения закона Ома, мы можем решить третье.Продемонстрируем это на эксперименте.

Эксперимент по закону Ома

Для этого эксперимента мы хотим использовать батарею на 9 В для питания светодиода. Светодиоды хрупкие и могут пропускать только определенное количество тока, прежде чем они перегорят. В документации к светодиоду всегда будет «текущий рейтинг». Это максимальное количество тока, которое может пройти через конкретный светодиод, прежде чем он перегорит.

Необходимые материалы

Для проведения экспериментов, перечисленных в конце руководства, вам потребуется:

ПРИМЕЧАНИЕ. светодиода – это так называемые «неомические» устройства.Это означает, что уравнение для тока, протекающего через сам светодиод, не так просто, как V = IR. Светодиод вызывает в цепи то, что называется «падением напряжения», тем самым изменяя величину протекающего через нее тока. Однако в этом эксперименте мы просто пытаемся защитить светодиод от перегрузки по току, поэтому мы пренебрегаем токовыми характеристиками светодиода и выбираем номинал резистора, используя закон Ома, чтобы быть уверенным, что ток через светодиод безопасно ниже 20 мА.

В этом примере у нас есть батарея на 9 В и красный светодиод с номинальным током 20 мА, или 0.020 ампер. В целях безопасности мы предпочли бы не управлять максимальным током светодиода, а его рекомендуемым током, который указан в его техническом описании как 18 мА или 0,018 ампер. Если просто подключить светодиод напрямую к батарее, значения закона Ома будут выглядеть так:

следовательно:

, а так как сопротивления еще нет:

Деление на ноль дает бесконечный ток! Что ж, на практике не бесконечно, но столько тока, сколько может доставить аккумулятор. Поскольку мы НЕ хотим, чтобы через светодиод проходил такой большой ток, нам понадобится резистор.Наша схема должна выглядеть так:

Мы можем использовать закон Ома точно так же, чтобы определить значение резистора, которое даст нам желаемое значение тока:

следовательно:

вставляем наши значения:

решение для сопротивления:

Итак, нам нужно сопротивление резистора около 500 Ом, чтобы ток через светодиод не превышал максимально допустимый.

500 Ом не является обычным значением для стандартных резисторов, поэтому в этом устройстве вместо него используется резистор 560 Ом.Вот как выглядит наше устройство вместе.

Успех! Мы выбрали номинал резистора, который достаточно высок, чтобы ток через светодиод не превышал его максимального номинала, но достаточно низкий, чтобы ток был достаточным, чтобы светодиод оставался красивым и ярким.

Этот пример светодиода / токоограничивающего резистора является обычным явлением в хобби-электронике. Вам часто придется использовать закон Ома, чтобы изменить величину тока, протекающего по цепи. Другой пример такой реализации – светодиодные платы LilyPad.

При такой настройке вместо того, чтобы выбирать резистор для светодиода, резистор уже встроен в светодиод, поэтому ограничение тока выполняется без необходимости добавлять резистор вручную.

Ограничение тока до или после светодиода?

Чтобы немного усложнить ситуацию, вы можете разместить токоограничивающий резистор по обе стороны от светодиода, и он будет работать точно так же!

Многие люди, впервые изучающие электронику, борются с идеей, что резистор, ограничивающий ток, может находиться по обе стороны от светодиода, и схема по-прежнему будет работать как обычно.

Представьте себе реку в непрерывной петле, бесконечную, круглую, текущую реку. Если бы мы построили в нем плотину, вся река перестала бы течь, а не только с одной стороны. Теперь представьте, что мы помещаем водяное колесо в реку, которое замедляет течение реки. Неважно, где в круге находится водяное колесо, оно все равно замедлит поток на всей реке .

Это чрезмерное упрощение, поскольку токоограничивающий резистор не может быть размещен где-либо в схеме ; он может быть размещен на с любой стороны светодиода для выполнения своей функции.

Чтобы получить более научный ответ, мы обратимся к закону напряжения Кирхгофа. Именно из-за этого закона резистор, ограничивающий ток, может располагаться по обе стороны светодиода и при этом иметь тот же эффект. Для получения дополнительной информации и некоторых практических задач с использованием KVL посетите этот веб-сайт.

Ресурсы и дальнейшее развитие

Теперь вы должны понять концепции напряжения, тока, сопротивления и их взаимосвязь. Поздравляю! Большинство уравнений и законов для анализа цепей можно вывести непосредственно из закона Ома.Зная этот простой закон, вы понимаете концепцию, лежащую в основе анализа любой электрической цепи!

Эти концепции – лишь верхушка айсберга. Если вы хотите продолжить изучение более сложных приложений закона Ома и проектирования электрических цепей, обязательно ознакомьтесь со следующими руководствами.

Что такое закон Ома? | Fluke

Закон Ома – это формула, используемая для расчета взаимосвязи между напряжением, током и сопротивлением в электрической цепи.

Для изучающих электронику закон Ома (E = IR) столь же фундаментально важен, как уравнение относительности Эйнштейна (E = mc²) для физиков.

E = I x R

В тексте это означает напряжение = ток x сопротивление , или вольт = амперы x ом , или В = A x Ω .

Названный в честь немецкого физика Георга Ома (1789-1854), Закон Ома касается ключевых величин, действующих в цепях:
Греческая буква

Количество Закон Ома
символ Единица измерения
(аббревиатура) Роль в схемы На случай, если вам интересно:

Напряжение E Вольт (В) Давление, которое запускает поток электронов E = электродвижущая сила (старая школа)

910 Ток I Ампер, ампер (A) Скорость потока электронов I = интенсивность

Сопротивление R Ом (Ом) Буква сопротивления omega

Если известны два из этих значений, технические специалисты могут перенастроить закон Ома, чтобы вычислить третье.Просто измените пирамиду следующим образом:

Если вы знаете напряжение (E) и ток (I) и хотите узнать сопротивление (R), вытяните R в пирамиде и вычислите оставшееся уравнение (см. Первое или дальнее слева, пирамида вверху).

Примечание: Сопротивление нельзя измерить в рабочей цепи, поэтому закон Ома особенно полезен, когда его необходимо вычислить. Вместо того, чтобы отключать цепь для измерения сопротивления, технический специалист может определить R, используя вышеуказанный вариант закона Ома.

Теперь, если вы знаете напряжение (E) и сопротивление (R) и хотите узнать ток (I), вычеркните I и вычислите оставшиеся два символа (см. Среднюю пирамиду выше).

И если вы знаете ток (I) и сопротивление (R) и хотите знать напряжение (E), умножьте нижние половины пирамиды (см. Третью или крайнюю правую пирамиду выше).

Попробуйте несколько примеров расчетов на основе простой последовательной схемы, которая включает только один источник напряжения (аккумулятор) и сопротивление (свет).В каждом примере известны два значения. Используйте закон Ома для вычисления третьего.

Пример 1: Напряжение (E) и сопротивление (R) известны.

Какой ток в цепи?

I = E / R = 12 В / 6 Ом = 2 А

Пример 2: Напряжение (E) и ток (I) известны.

Какое сопротивление создает лампа?

R = E / I = 24 В / 6 A = 4 Ом

Пример 3: Ток (I) и сопротивление (R) известны. Какое напряжение?

Какое напряжение в цепи?

E = I x R = (5A) (8Ω) = 40 В

Когда Ом опубликовал свою формулу в 1827 году, его ключевым выводом было то, что величина электрического тока, протекающего через проводник, прямо пропорциональна приложенному напряжению. в теме.Другими словами, требуется один вольт давления, чтобы протолкнуть один ампер тока через один ом сопротивления.

Что проверять с помощью закона Ома

Закон Ома можно использовать для проверки статических значений компонентов схемы, уровней тока, источников напряжения и падений напряжения. Если, например, измерительный прибор обнаруживает значение тока, превышающее нормальный, это может означать, что сопротивление уменьшилось или что напряжение увеличилось, вызывая ситуацию высокого напряжения. Это может указывать на проблему с питанием или цепью.

В цепях постоянного тока (dc) измерение тока ниже нормального может означать, что напряжение снизилось или сопротивление цепи увеличилось. Возможные причины повышенного сопротивления – плохие или неплотные соединения, коррозия и / или поврежденные компоненты.

Нагрузки в цепи потребляют электрический ток. Нагрузки могут быть любыми компонентами: небольшими электрическими устройствами, компьютерами, бытовой техникой или большим двигателем. На большинстве этих компонентов (нагрузок) есть паспортная табличка или информационная наклейка.На этих паспортных табличках указаны сертификаты безопасности и несколько номеров.

Технические специалисты обращаются к заводским табличкам на компонентах, чтобы узнать стандартные значения напряжения и тока. Во время тестирования, если технические специалисты обнаруживают, что обычные значения не регистрируются на их цифровых мультиметрах или токоизмерительных клещах, они могут использовать закон Ома, чтобы определить, какая часть цепи дает сбой, и, исходя из этого, определить, в чем может заключаться проблема.

Основы науки о схемах

Схемы, как и вся материя, состоят из атомов.Атомы состоят из субатомных частиц:

Протонов (с положительным электрическим зарядом)

Нейтронов (без заряда)

Электронов (с отрицательным зарядом)

Атомы остаются связанными силами притяжения между ядром атома и электронами в его внешняя оболочка. Под воздействием напряжения атомы в цепи начинают преобразовываться, и их компоненты проявляют потенциал притяжения, известный как разность потенциалов. Взаимно привлеченные свободные электроны движутся к протонам, создавая поток электронов (ток).Любой материал в цепи, ограничивающий этот поток, считается сопротивлением.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Статьи по теме

Что такое закон Ома – формульное уравнение »Электроника Примечания

Закон Ома – один из самых фундаментальных законов теории электричества. Формула или уравнение закона Ома связывает напряжение и ток со свойствами проводника, то есть с его сопротивлением в цепи.

Учебное пособие по сопротивлению Включает:
Что такое сопротивление Закон Ома Омические и неомические проводники Сопротивление лампы накаливания Удельное сопротивление Таблица удельного сопротивления для распространенных материалов Температурный коэффициент сопротивления Электрическая проводимость Последовательные и параллельные резисторы Таблица параллельных резисторов

Закон Ома – один из самых фундаментальных и важных законов, регулирующих электрические и электронные схемы.Он связывает ток, напряжение и сопротивление для линейного устройства, так что, если известны два, можно вычислить третье.

Поскольку ток, напряжение и сопротивление являются тремя основными величинами цепи, это означает, что закон Ома также чрезвычайно важен.

Закон Ома используется во всех областях электротехники и электроники. Он используется для расчета номинала резисторов, необходимых в цепях, а также может использоваться для определения тока, протекающего в цепи, где напряжение можно легко измерить на известном резисторе, но более того, закон Ома используется в огромное количество вычислений во всех формах электрических и электронных схем – практически везде, где течет ток.

Открытие закона Ома

Существует математическая зависимость, связывающая ток, напряжение и сопротивление. Немецкий ученый по имени Георг Ом провел множество экспериментов, пытаясь показать связь между ними. В те дни, когда он проводил свои эксперименты, не было счетчиков в том виде, в каком мы их знаем сегодня.

Только после значительных усилий и со второй попытки ему удалось разработать то, что мы сегодня знаем как закон Ома.

Примечание о Георге Оме:

Родившийся в Эрлангене, примерно в 50 милях к северу от Мюнхена в 1879 году, Георг Ом стал одним из тех, кто много исследовал новую науку, связанную с электричеством, обнаружив взаимосвязь между напряжением и током в проводнике – этот закон теперь назвал Закон Ома, отдавая дань уважения проделанной им работе.

Подробнее о Георг Ом.

Что такое закон Ома?
Закон
Ома описывает способ протекания тока через материал при приложении разных уровней напряжения. Некоторые материалы, такие как электрические провода, имеют небольшое сопротивление току, и этот тип материала называется проводником. Следовательно, если этот провод, например, проложить прямо напротив батареи, будет протекать большой ток.

В других случаях другой материал может препятствовать прохождению тока, но все же пропускать некоторые из них. В электрических схемах эти компоненты часто называют резисторами. Однако другие материалы практически не пропускают ток, и эти материалы называются изоляторами.

Посмотрите наше видео о законе Ома

Ом посмотрел на то, как ток течет в различных материалах, и смог разработать свой закон, который мы теперь называем законом Ома.

Чтобы получить первое представление о том, что происходит, можно сравнить электрическую ситуацию с потоком воды в трубе.Напряжение представлено давлением воды в трубе, ток представлен количеством воды, протекающей по трубе, и, наконец, сопротивление равно размеру трубы.

Можно представить, что чем шире труба, тем больше будет течь воды. Причина этого в том, что большему количеству воды легче течь по более широкой трубе, чем по более узкой – более узкая труба оказывает большее сопротивление потоку воды. Кроме того, если давление в электронной трубе больше, то по той же трубе будет течь больше воды.

Ом определил, что для обычных материалов удвоение напряжения удваивает ток, протекающий для данного компонента. Различные материалы или одни и те же материалы с разной формой будут иметь разные уровни сопротивления току.

Определение закона Ома

Закон Ома гласит, что ток, протекающий в цепи, прямо пропорционален приложенной разности потенциалов и обратно пропорционален сопротивлению в цепи.

Другими словами, удвоив напряжение в цепи, удвоится и ток. Однако если сопротивление увеличится вдвое, ток упадет вдвое.

В этом математическом соотношении единица сопротивления измеряется в Ом.

Формула закона Ома

Формула или уравнение закона Ома очень проста.

Закон Ома можно выразить в математической форме:
Где:
В = напряжение, выраженное в вольтах
I = ток, выраженный в амперах
R = сопротивление, выраженное в омах
Формулой можно манипулировать так, что, если известны любые две величины, можно вычислить третью.

Треугольник закона Ома

Чтобы помочь запомнить формулу, можно использовать треугольник, одна сторона которого горизонтальна, а вершина наверху напоминает пирамиду. Иногда это называют треугольником закона Ома.

В верхнем углу треугольника закона Ома находится буква V, в левом углу – буква I, а в правом нижнем углу – R.

Чтобы использовать треугольник, закройте неизвестное количество, а затем вычислите его из двух других. Если они выстроены в линию, они умножаются, но если один находится поверх другого, их следует разделить.Другими словами, если необходимо рассчитать ток, напряжение делится на сопротивление, то есть V / R и так далее.

Если необходимо рассчитать напряжение, оно определяется путем умножения силы тока на сопротивление, т. Е. I x R.

Пример расчета закона Ома

Если на резистор 500 Ом подается напряжение 10 В, определите величину тока, который будет течь.

Глядя на треугольник закона Ома, ток неизвестен, а напряжение и сопротивление остаются известными значениями.

Таким образом, ток определяется делением напряжения на сопротивление.

I = VR = 10500 = 0,02 A = 20 мА

Пример 2
Аналогичным образом можно использовать закон Ома для определения сопротивления, если известны ток и напряжение. Возьмем, например, напряжение 10 вольт, а ток 0,1 А. Используя треугольник закона Ома, можно увидеть, что:

Пример 3
Наконец, другая комбинация состоит в том, что если сопротивление и ток известны, то можно рассчитать ожидаемое напряжение на сопротивлении.Возьмем, к примеру, расстояние 250 Ом, через которое протекает ток 0,1 А, тогда напряжение можно рассчитать следующим образом:

V = I R = 0,1 × 250 = 25 вольт

Проводники омические и неомические

Используя закон Ома, можно увидеть, что если бы напряжение и ток были нанесены на график для фиксированного резистора или отрезка провода и т. Д., То была бы прямая линия.

Видно, что удвоение напряжения удваивает ток, который проходит через конкретный элемент схемы.
График напряжения и тока для линейного сопротивления
На графике есть две линии, одна для более высокого сопротивления – эта требует приложения большего напряжения для данного протекающего тока. Соответственно, у него должно быть более высокое сопротивление. И наоборот, кривая для более низкого сопротивления показывает компонент, который требует приложения более низкого напряжения для данного тока.

Компоненты, имеющие прямую или прямую линию, подчиняются закону Ома и известны как омические проводники.Однако не все электрические электронные компоненты имеют прямолинейный график для напряжения и тока. По разным причинам они могут иметь разные вольт-амперные характеристики. Эти проводники часто называют неомическими.

Закон Ома – одно из самых основных понятий в области электротехники и электроники. Концепция элемента, имеющего определенное сопротивление, которое определяет количество тока, протекающего через него при определенном напряжении, является ключом к работе практически всех цепей.

I = U / R	где	I – сила тока, измеряемая в Амперах, (A)
		U – напряжение, измеряемое в Вольтах, (V)
		R – сопротивление, измеряется в Омах, (Ω)

P = I × U	где	P – эл. мощность, измеряемая в Ваттах, (W)
		I – сила тока, измеряемая в Амперах, (A)
		U – напряжение, измеряемое в Вольтах, (V)

Сила тока,	I=	U/R	P/U	√(P/R)
Напряжение,	U=	I×R	P/I	√(P×R)
Сопротивление,	R=	U/I	P/I²	U²/P
Мощность,	P=	I×U	I²×R	U²/R

Импеданс, Полное сопротивление, Z
При последовательном включении R, L, C	При параллельном включении R, L, C
Z=√(R²+(ωL-1/ωC)²)	Z=1/ √(1/R²+(1/ωL-ωC)²)
где,
ω = 2πγ – циклическая, угловая частота; γ – частота переменного тока.

I = U / Z	где	I – сила переменного тока, измеряемая в Амперах, (A)
		U – напряжение переменного тока, измеряемое в Вольтах, (V)
		Z – полное сопротивление (импеданс), измеряется в Омах, (Ω)

Сила тока,	I=	U/Z	P/(U×Cos(φ))	√(P/Z)
Напряжение,	U=	I×Z	P/(I×Cos(φ))	√(P×Z)
Полное сопротивление, импеданс	Z=	U/I	P/I²	U²/P
Мощность,	P=	I²×Z	I×U×Cos(φ)	U²/Z

Базовая формула	P=I*E	E=I*R
Расчет напряжения	E=P/I	E=I*R	E=SQR(P*R)
Расчет силы тока	I=P/E	I=E/R	I=SQR(P/R)
Расчет мощности	P=I*E	P=E ² /R	P=I ² *R
Расчет сопротивления	R=E ² /P	R=E/I	R=P/I ²

Ток (однофазный): I = P / V _p × cos φ	Ток (3 фазы): I = P / √3 V _l × cos φ или I = P /3 V _p × cos φ
Питание (однофазное): P = V _p × I _p × cos φ	Питание (3 фазы): P = √3 V _l × I _l × cos φ или P = √3 V _p × I _p × cos φ

Определения электрических измерений
Кол. Акций	Имя	Определение
частота f	герц (Гц)	1 / с
усилие F	ньютон (Н)	кг · м / с²
давление p	паскаль (Па) = Н / м²	кг / м · с²
энергия E	джоуль (Дж) = N · м	кг · м² / с²
мощность P	Вт (Вт) = Дж / с	кг · м² / с³
электрический заряд Q	кулонов (Кл) = A · с	А · с
напряжение В	вольт (В) = Вт / д	кг · м² / A · с³
ток I	ампер (А) = Q / s	A
емкость C	фарад (Ф) = C / V = A · с / В = с / Ом	A² · с ⁴ / кг · m²
индуктивность L	генри (H) = Wb / A = V · s / A	кг · м² / A² · с²
сопротивление R	Ом (Ом) = В / А	кг · м²A² · с³
проводимость G	сименс (S) = A / V	A² · s³ / кг · m²
магнитный поток Φ	Вебер (Wb) = V · с	кг · м² / A · с²
плотность потока B	тесла (T) = Вт / м² = V · с / м²	кг / А · с²

Количество	Закон Ома символ	Единица измерения (аббревиатура)	Роль в схемы	На случай, если вам интересно:
Напряжение	E	Вольт (В)	Давление, которое запускает поток электронов	E = электродвижущая сила (старая школа)
910 Ток	I	Ампер, ампер (A)	Скорость потока электронов	I = интенсивность
Сопротивление	R	Ом (Ом)	Буква сопротивления	omega
