В сфере электрики и электроники такая вещь (и понятие) как сопротивление встречается повсеместно. Хоть может и показаться, что электрическое сопротивление это плохо, так как она препятствует свободному течению электрических зарядов по проводникам, но это не совсем так. Возможно вы уже сталкивались с тем, что во всем нужна своя мера. Любой вид энергии (в нашем случае электрической, электромагнитной) в той или иной системе нуждается в своем определенном количестве. Если энергии становится больше или меньше нужной меры, то как правило возникают различные нарушения правильной ее работы. Так что сопротивление в определенных случаях это даже очень хорошо.

Ну, а какая есть формула сопротивления тока? Основополагающей формулой, по которой можно найти электрическое сопротивление является та, которая исходит из обычного закона Ома.

Сама формула электрического сопротивления выражается так — сопротивление это отношение напряжения к силе тока. То есть, чтобы найти электрическое сопротивление нужно напряжение (разность потенциалов) разделить на силу тока. Все очень просто. Единицей измерения электрического сопротивления является «Ом» (названная в честь своего ученого открывателя). Напряжение измеряется в вольтах, а сила тока в амперах. В итоге мы имеем, 1 Ом равен 1 вольт деленный на 1 ампер. Используется и другие более крупные единицы измерения сопротивления — это килоомы (1 кОм = 1000 Ом), мегаомы (1 мОм = 1000 кОм = 1000 000 Ом).

Но всеже есть одно НО! Формулу нахождения сопротивления по закону Ома можно применять для постоянного и переменного тока лишь при наличии именно активного сопротивления (обычные резисторы, нагреватели, лампы накаливания и т.д.). Для случая реактивного сопротивления используется немного другая формула сопротивления тока. Она учитывает кроме напряжения и силы тока еще частоту, индуктивность, ёмкость.

Помимо этих формул еще можно привести такую, которая показывает зависимость сопротивления от вида и размеров проводника. Формула сопротивления тока уже будет содержать такие понятия как сечение проводника, его длина, удельное сопротивления (зависящее от конкретного материала).

А что собственно представляет собой это самое электрическое сопротивление? Думаю не лишним будет пояснить это. Итак, из физики нам известно, что любой проводник имеет так называемую кристаллическую решетку, состоящую из атомов и молекул, соединенных достаточно жесткими связями, что формирует устойчивую, фиксированную структуру. Атомы имеют ядро (состоящее из протонов и нейтронов), у которого положительный заряд. Вокруг ядра вращаются более мелкие частицы, называемые электронами, имеющими отрицательный электрический заряд.

Так вот, те электроны, что удалены от ядра дальше всего могут достаточно легко отрываться от своего атома и переходить к соседнему. При определенных условиях, а именно при подключении внешнего источника питания (а конкретнее внешнего электромагнитного поля) эти свободные электроны могут уже перемещаться упорядоченно в одном направлении.

что порождает электрический ток. Но при своем движении электроны постоянно сталкиваются с другими атомами, что находятся на их пути. Вот именно это и является фактором электрического сопротивления. Следовательно предположить, что чем длиннее и тоньше будет проводник, тем больше препятствий будет на пути движения электронов, тем больше будет электрическое сопротивление. Ну, а еще одни проводники, в силу особенностей своей кристаллической решетки, будут иметь большее сопротивление, а другие — меньшее.

Напряжение можно еще сравнить с давлением (по аналогии с водой в трубах, к примеру), электрический ток это упорядоченное движение заряженных частиц, то есть в прямом смысле «поток зарядов (их количество, которое движется в одном направлении)». Вот и получается, что чем больше мы имеем (видим) напряжение на определенном участке электрической цепи (давление воды в водопроводе), при определенном потоке электронов, тем значит больше будет электрическое сопротивление, которое оказывается на движение этого самого потока электрических зарядов, внутри проводника.

Все логично.

P.S. Если хорошо уметь представлять те физические процессы, что происходят внутри электрических схем, цепей, будет намного проще понять их изначальную суть. После этого любая формула становится более понятной, с точки зрения зависимости определенных физических величин. Это уже не просто набор каких-то знаков, это конкретная зависимость единиц измерения, что строго отображают в теории то, что работает на практике (в схемах, электрических устройствах и т.д.).

Поиск по сайту

Меню разделов



Закон Ома для участка цепи и для полной электрической цепи — формула соотношения силы тока, напряжения и сопротивления

19 мая, 2022

1 мин

Физ 🔬

13293

0

Закон Ома для участка цепи

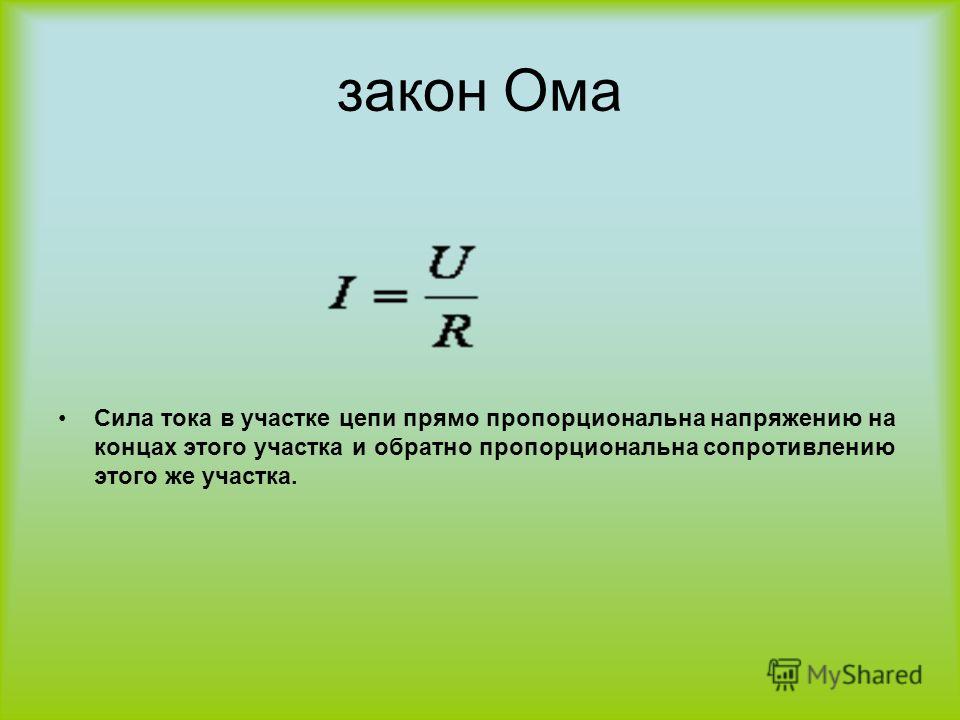

Закон Ома гласит: ток прямо пропорционален напряжению и обратно пропорционален сопротивлению.

Открыт немецким учителем физики Георгом Омом в 1826 году.

📌 Записывается следующей формулой: I = U / R.

Формула справедлива для постоянного тока, для переменного она имеет небольшие отличия!

Закон Ома для полной электрической цепи

📍 Закон Ома для полной электрической сети звучит так: сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.

Короткое замыкание — соединение концов участка цепи проводником, сопротивление которого очень мало по сравнению с сопротивлением участка цепи.

Мгновенное возрастание силы тока приводит к сильному нагреву, расплавлению металлов, а иногда и к пожарам.

💡 Замечание: при коротком замыкании, когда R -> 0, сила тока возрастает в R/r раз.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter. Мы обязательно поправим!

Редакция Без Сменки

Честно. Понятно. С душой.

40 подписчиков

+ Подписаться

Вам так же будет интересно

Редакция Без Сменки

01 июля, 2022

1 мин

Лит 📚

лирика С. Есенина

🔺 Запоминай ключевые моменты. Это точно пригодится на ЕГЭ!

Редакция Без Сменки

10 июня, 2022

1 мин

Био 🦠

Круги кровообращения

— Куда сердце выталкивает кровь? Где находится кровь, когда она не в сердце? — В сосудах, конечно!. ..

Редакция Без Сменки

29 июня, 2022

1 мин

Хим 🧪

Вещества

Если в состав вещества входит только один тип атомов, такие вещества называют простыми. Например, в…

Редакция Без Сменки

15 июня, 2022

1 мин

Инф 💻

Практика: комбинаторика

📚 Все 5-буквенные слова, составленные из букв А,У, Р, К записаны в алфавитном порядке.Укажите номер…

Редакция Без Сменки

06 июня, 2022

1 мин

Общ 👨‍👩‍👧

Искусство

🔺 Основной категорией искусства является художественный образ. 🔺 Признаками искусства являются…

---

Определение закона Ома, формула, пример

Определение закона Ома, формула, пример Подробное объяснение.

Закон Ома описывает взаимосвязь между напряжением, сопротивлением и током, где В напряжение (В) пытается заставить заряд течь, R сопротивление (R) сопротивляется этому потоку, и фактический результат C текущий (я).

Закон Ома

Содержание

Определение закона Ома

1. Закон Ома гласит, что электрический ток пропорционален напряжению и обратно пропорционален сопротивлению.
2. Математически закон гласит, что В = IR , где В — разность напряжений, I — ток в амперах, а R — сопротивление в Омах.

Кто изобрел закон Ома?

Закон Ома назван в честь великого немецкого физика и математика Георга Симона Ома. Он родился 16 марта 1789 г.и умер 6 июля 1854 года.

Георг Симон Ом исследовал батарею, изобретенную итальянским ученым Алессандро Вольта.

Он завершил свое исследование формулой, которая утверждает, что ток, протекающий через проводник, прямо пропорционален разности потенциалов ( напряжению ) и обратно пропорционален сопротивлению. Это соотношение известно как закон Ома.

Георг Саймон Ом

Формула закона Ома

Формула закона Ома помогает рассчитать напряжение, ток и сопротивление.

I = V / R ; где

• I = Электрический ток, протекающий через резистор
• В = падение напряжения на резисторе
• R = R сопротивление резистора, измеренное в Омах (Ом)

Понимание закона Ома

В соответствии с законом мы можем утверждать, что:

1. Большое напряжение и низкое сопротивление создают большой ток.
2. Большое сопротивление ограничивает ток до низких значений.

Вопрос : Почти каждая электрическая цепь сложнее, чем простая схема с батареей и резистором. Так к какому напряжению относится формула?

Ответ : Ну, это относится к напряжению на резисторе, напряжению между двумя клеммами.

С другой стороны, это напряжение создается резистором.
Резистор ограничивает поток заряда, замедляя его, и это создает пробку с одной стороны, формируя избыток заряда по отношению к другой стороне.

Любая такая разница в заряде или разделение приводит к возникновению напряжения между двумя точками.

Закон Ома говорит нам, как рассчитать это напряжение, если мы знаем номинал резистора и ток. Это падение напряжения аналогично падению давления воды через маленькую трубку или маленькое сопло.

Примеры

Пример-1 : Найдите силу тока в электрической цепи с сопротивлением 100 Ом и напряжением питания 10 Вольт.

Решение :

• В = 10 В
• R = 100 Ом
• I = В / R = 10 В / 100 Ом = 0,1 А = 100 мА

Пример 2 : Найти напряжение, приложенное к резисторам 100 кОм, когда через них протекает ток 5 мА

Решение : V = 100 кОм * 5 мА = 500 В резистора, на котором падает напряжение 100 В при протекании через него тока 50 мА.

Решение : R = 100 В / 50 мА = 200 Ом

Видео: понимание закона Ома

Словарь по электронике

Правила параллельных и последовательных электрических цепей

Зачем изучать электронику

Символы, значения и чертежи электропроводки

Что такое электронная схема?

Что такое плата?

Основы и физика полупроводниковых устройств

Электронные схемы для начинающих

Основные электронные компоненты – типы, функции, символы

Статическое электричество и антистатическая защита (ESD-Safe)

Резонансная схема или резонансная схема в мобильном телефоне

Как производится, передается и распределяется электроэнергия?

Как работает электронная/электрическая схема

Структура атома

Калькулятор мощности, напряжения, тока и сопротивления

Этот калькулятор основан на простом законе Ома. Как мы уже поделились  Калькулятор закона Ома (P, I, V, R) В котором вы также можете рассчитать трехфазный ток. Но мы разработали его специально для цепей постоянного тока (а также для работы с однофазными цепями переменного тока без коэффициента мощности… (Мы поделимся другим калькулятором для расчета коэффициента мощности).

• Связанная запись: Калькулятор цветового кода резистора — расчет 3-, 4-, 5- и 6-полосных резисторов

Калькулятор мощности, напряжения, тока и сопротивления

Введите любые два из следующих значений и нажмите кнопку расчета. В результате отобразятся рассчитанные значения.

Мощность (Вт):
Напряжение (В):
Ток (А):
Сопротивление (Ом):

Формулы мощности, напряжения, тока и сопротивления

Ниже приведены возможные формулы и уравнения для этого калькулятора

(1)   Формулы электрической мощности в цепях постоянного тока

П = И ² Р

Р = В ² /Р

(2)   Формула электрического потенциала или напряжения в цепях постоянного тока

• В = I x R
• В = П/Я
• В = √ (П x Р)

(3)   Формулы электрического тока в цепи постоянного тока

• I=V/R
• I = P/V
• I = √P/R

(4)   Формулы электрического сопротивления

• R = V/I
• Р = П/И ²
• Р = В ² /P

*Где

• • I = ток в амперах (А)
  • В = напряжение в вольтах (В)
  • P = мощность в ваттах (Вт)
  • R = сопротивление в Ом (Ом)
