Расчет толщины утеплителя – точная формула расчета

Не все утеплители одинаково полезны. Именно так, по созвучию с известной рекламой йогуртов, можно определить основную проблему выбора утеплителя при утеплении дома. Чтобы четко понимать, в чем различие между утеплителями, и какой из них выбрать – надо понимать по каким принципам рассчитывается толщина утеплителя в каждом конкретном случае, и что собой представляет расчет толщины утеплителя, когда вы имеете 2 или 3 разных материала в листах, на практике.

Итак, первое, что предстоит сделать – это выбрать оптимальный утеплитель для нашей ситуации.

1. Сначала смотрим на его теплосопротивление и обращаемся к таблицам по теплопроводности основных утеплителей, опубликованным на нашем сайте.

2. Далее, смотрим нормы по теплосопротивлению ограждающих конструкций для того региона, в котором мы собираемся построить свой дом. Это нормы по новому СНиПу, который регламентирует минимально необходимое теплосопротивление, чтобы здание могло вписаться в современные параметры энергопотребления.

И неважно, чем вы отапливаетесь – дровами, газом или электричеством – калории ваш дом потребляет исправно, из какого бы топлива вы их не извлекали.

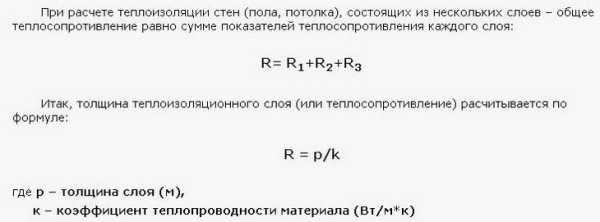

3. Для расчета необходимой толщины утеплителя применяем формулу расчета, указанную ниже.

Какие будут комментарии к этой формуле?

Во-первых, можно применять несколько слоев однородного утеплителя и их теплосопротивление будет просто складываться. Следите только за тем, чтобы между ними не было воздушных зазоров, в которых могли бы возникнуть воздушные микротечения. Когда воздух неподвижен – он лучший изолятор. Когда воздух движется – он начинает охлаждать утеплитель и ограждающие конструкции.

Во-вторых, можно применять несколько слоев разнородных утеплителей, а также можно принимать в расчет теплосопротивление несущих стен, на которых монтируется утеплитель. В этом случае суммируются отдельные показатели теплосопротивления для каждого слоя «пирога».

Теплосопротивление каждого слоя рассчитывается, исходя из теплопроводности каждого конкретного материала. Чем ниже теплопроводность материала, тем выше будет теплосопротивление слоя, изготовленного из этого материала.

Чтобы получить необходимые показатели по теплосопротивлению ограждающих конструкций (пол, потолок, стены) для своего региона – выбираем максимально подходящий эффективный утеплитель (пенопласт, базальтовую вату, пенополиуретан, эковату, пеностекло) и выбираем, какой толщины должен быть утеплитель, принимая во внимание теплопроводность и толщину несущей стены.

Итак, расчет толщины утеплителя для дома еще раз по пунктам:

1. Смотрим таблицу по теплопроводности утеплителей.

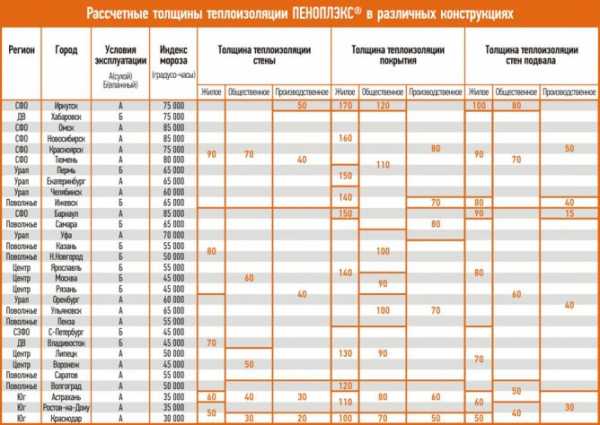

2. Смотрим таблицу по нормам теплосопротивления для регионов.

3. Подставляем в формулу цифры по теплопроводности утеплителя и подбираем толщину, чтобы вписаться в нормы по своему региону.

Далее начинаются чисто экономические подсчеты – вычисляются необходимые объемы утеплителя и стоимость его закупки. Также стоит учитывать стоимость доставки и монтажа утеплителя на стены и перекрытия – для некоторых типов объемных или рыхлых утеплителей эти суммы могут быть весьма значительными. Некоторые утеплители на стенах потребуется дополнительно защищать от влаги или солнца.

Кстати, очень просто по данной формуле подбирать разнородные утеплители, которые часто приходится комбинировать в процессе строительства дома.

Смотрим, например, пенопласт ПСБС 25 плотности и ПС 15 плотности. Они имеют разные показатели R, делаем расчет толщины утеплителя в суммарном выражении для общего слоя по всей стене дома согласно формуле.

То же самое касается и базальтовой ваты. Листы базальтового утеплителя плотности 35, 45, 65 и 85 можно комбинировать, чтобы достичь необходимого показателя теплосопротивления стены, в одном случае, и приемлемой жесткости и гидрофобности слоя утеплителя, в другом случае.

dom-data.ru

Правила и примеры расчета толщины утеплителя

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

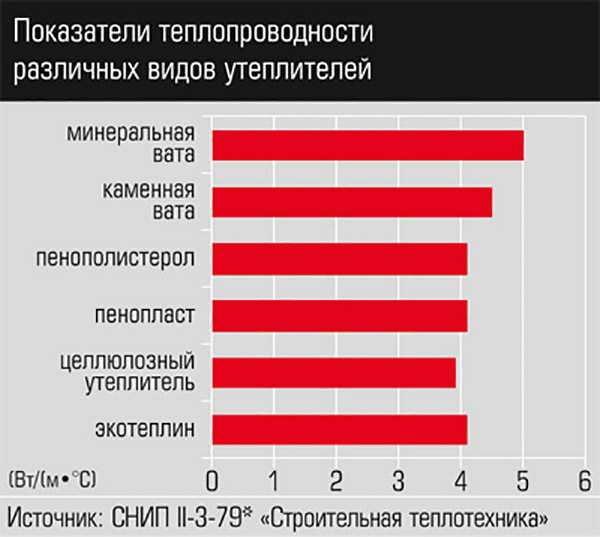

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Название материала	Теплопроводность *, Вт/мК**
Бетон	1,51
Кирпич силикатный	0,7
Пенобетон	0,29
Дерево	0,18
ДСП	0,15
Минеральная вата	0,07-0,048
Экструдированный пенополистирол	0,036
Пенополиуретан	0,041-0,02
Пенополистирол	0,05-0,038
Пеностекло	0,11

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

стены — не менее 3,5;
потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Как правильно рассчитать толщину утеплителя

Чтобы сегодня произвести расчет толщины утеплителя не нужно обладать знаниями инженера. Проще всего сделать это с помощью онлайн калькулятора, доступного в свободном режиме для всех желающих. Приложения построены с учетом ряда вводных, поэтому позволяют получить достаточно точные результаты быстро, без хлопотных вычислений и многочисленных формул.

Для чего нужно знать толщину утеплителя?

Почему так важно до покупки утеплителя выполнить точный расчет толщины теплоизоляции для конструкций любого назначения? Дело в том, что в зависимости от типа поверхности подбирают утеплитель нужной толщины и плотности.

Так для следующих поверхностей понадобится теплоизоляция с такими показателями:

для подвального помещения — от 6 до 15 см;
для фасада — от 8 до 10 см;
для чердачных перекрытий — от 10 до 16 см;
для крыши — от 15 до 30 см.

От толщины и плотности зависит и вес утеплителя, а значит — нагрузка на конструкции, именно поэтому важно научиться пользоваться калькулятором для вычисления правильного значения. Расчет нужного показателя толщины теплоизоляции позволит предотвратить теплопотери, не допустит промерзания стен.

Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:

смещению точки росы на поверхность стены внутри помещения;
образованию плесени и грибка;
к увеличению теплопотерь.

Если выбор толщины утеплителя без использования калькулятора и формул был сделан неправильно в меньшую сторону — это может нанести серьезный ущерб функционалу изоляции. Утеплитель с толщиной больше нормы ничем опасным не грозит, кроме как повышением стоимости утепления.

Существуют определенные нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от климатических особенностей региона.

Как использовать приложения для расчета

Возможности онлайн калькулятора нужно стараться использовать в полной мере. Рассчитать толщину изоляции с его помощью действительно просто и удобно, если правильно ввести данные.

Работа практически каждого онлайн калькулятора построена на анализе данных, вводимых в программу:

региона для определения коэффициента теплопроводности конструкций;
типа строения и назначение;
параметров конструкции;
типа утеплителя.

Введя нужные данные для расчета онлайн калькулятором, получится узнать нужную толщину материала, а также квадратуру, число упаковок и даже итоговую стоимость утепления.

Принцип работы приложений для расчета толщины теплоизоляции

При разработке онлайн калькуляторов учитываются государственные нормы в отношении толщины теплоизоляции для того или иного региона. Сам же принцип расчета базируется на применении проверенных формул.

Программа является простой и доступной как для пользователей стационарных ПК, так и для владельцев смартфонов на базе IOS и Android. С ее помощью можно рассчитать толщину изоляции сразу для нескольких объектов, сформировать ведомость расхода изоляционных материалов, протокол расчета и техно-монтажную ведомость.

В процессе учитываются нормы плотности среды, а также требования безопасности, возможные температуры, предотвращение конденсата на поверхности. Допустимо проводить расчет для использования комбинированных материалов.

В заключение остается отметить, что показатели толщины играют огромное значение для эффективной и долговечной теплоизоляции и не так важно будет выполнен расчет с помощью онлайн калькулятора или по старинке — с использованием формул.

Первый вариант более удобный, надежный и быстрый. Воспользоваться формулами для расчета нужных показателей также можно, но лишь тем, кто имеет определенные навыки в области инженерии. Новичкам в этой сфере сориентироваться будет крайне сложно, равно как и не допустить ошибок в ходе вычислений.

remontami.ru

Расчет толщины стен: формула и пример

Во время строительства загородного дома почти все мастера думают не только о том, какой выбрать лучше кирпич, а также конструкции несущей стены, но и о том, как произвести расчет толщины стены кирпичной, чтобы правильно рассчитать расход материалов, предназначенных для возведения жилого помещения. Именно об этом и пойдет речь в данной статье.

Общая информация

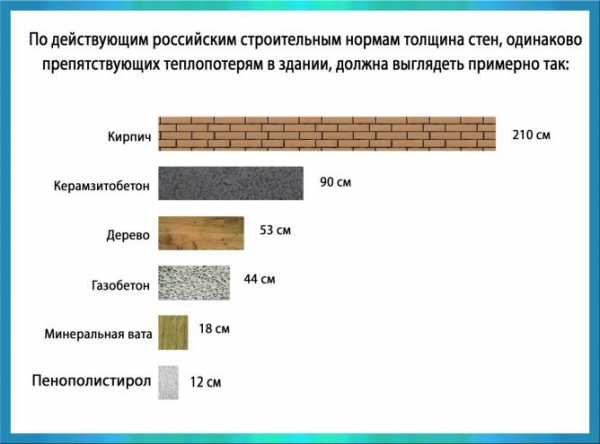

Прежде чем производить расчет толщины стены, стоит обратить внимание на то, что в зависимости от того, какой кирпич вы предпочли, пустотелый или полнотелый, ширина будет разной. Именно поэтому расчет требуемого для строительства кирпича может сильно разниться. Так, кирпич полнотелый имеет высокую прочность, однако по теплоизоляционным свойствам он уступает многим строительным материалам.

При расчете толщины стен строящегося дома следует учесть, что, например, при температуры воздуха снаружи -30°С конструкции здания из полнотелого кирпича выкладываются в 64 сантиметра (примерно 2,5 кирпича). Для этой температуры воздуха толщина стены из деревянных брусьев равняется 16-18 сантиметров.

Именно поэтому для сокращения всего расхода материала, уменьшения нагрузок на фундамент и для уменьшения массы конструкции часто используется пустотелый (дырчатый или щелевой) кирпич, или же полнотелый, однако с пустотами. Кроме того, используют разные теплоизоляционные материалы, штукатурки, засыпки.

Что еще необходимо знать при расчете толщины стены? Было выше уже упомянуто, что экономически нецелесообразной будет кладка полнотелого кирпича. Например, для трехкомнатного жилого помещения с толщиной стены 64 сантиметра понадобится около 25 тысяч штук кирпичей, общий вес которых равен 80-100 тоннам. Конечно, это будет лишь приблизительный пример расчета толщины стены, но цифра, выраженная в тоннах, многих ошеломляет.

А это относится только лишь к наружным стенам. А если учитывать объем, который необходим для внутренних перегородок, то здание фактически превратится в кирпичный склад с весьма громоздким фундаментом.

На что обратить внимание?

Перед тем как произвести расчет, какой толщины должна быть стена из кирпича, важно еще учитывать, что такие конструкции имеют весьма немалую тепловую инерционность. Таким образом, необходимо достаточно времени для того, чтобы они хорошо прогрелись, а затем остыли. Чем толще будет стена, тем большего количества времени потребуется для прогрева. Температура воздуха в помещении мало изменяется на протяжении суток. По причине этого для кирпичного дома, который был возведен из полноценного кирпича, потребуется правильно рассчитать не только, какая толщина стен должна быть, но и материал для системы отопления.

В этом заключается огромный плюс кирпичной стены. Но не всегда благоприятной является тепловая инерционность для тех дач, которые имеют возможность эксплуатироваться сезонно. Сильно промерзшие стены в таких жилых помещениях будут долго прогреваться. Кроме того, резкие перепады температуры воздуха часто провоцируют образование конденсата в здании. По этой причине, как правило, подобные дома обшивают дополнительно досками.

Итак, перейдем к вопросу о том, какова формула расчета толщины стен в зависимости от вида кирпича. Произвести расчет несложно, ведь существует для этого специальная таблица, где, в зависимости от конкретного вида кирпича, конструкций стен, а также температуры воздуха, рассчитывается соответствующая толщина конструкции дома. Также определена толщина стены из кирпича по ГОСТу – 51 см.

Различные кирпичные конструкции, а также определение их толщины будет описано далее.

Силикатный, глиняный и полнотелый кирпич

Как известно, существует множество различных кладок стен. Рассмотрим по отдельности расчет толщины стенок для каждой из них.

С внутренней штукатуркой

В случае сплошной кладки с внутренней штукатуркой толщина будет следующей:

для температуры +4°С — толщина стены 30 см;
для температуры -5°С – толщина стены 25 см;
для температуры -10°С – толщина стены 38 см;
для температуры -20°С – толщина стены 51 см;
для температуры -30°С – толщина стены 64 см.

С воздушной прослойкой

Оптимальная толщина стены из кирпича с воздушной прослойкой:

для температуры от -20°С до -30°С – толщина стены 42 см;
для температуры от -30°С до -40°С – толщина стены 55 см;
для температуры от -40°С до -50°С – толщина стены 68 см.

С наружным и внутренним утеплением

Кладка сплошная с наружными плитными утеплителями, толщина которых равняется 5 сантиметрам, а также имеется внутренняя штукатурка:

для температуры от -20°С до -30°С – толщина стены 25 см;
для температуры от -30°С до -40°С – толщина стены 38 см;
для температуры от -40°С до -50°С – толщина стены 51 см.

Толщина внешней стены из кирпича со сплошной кладкой с внутренним утеплением с применением плит термоизоляции, имеющими толщину около 10 сантиметров:

для температуры от -20°С до -25°С – толщина стены 25 см;
для температуры от -30°С до -35°С – толщина стены 38 см;
для температуры от -40°С до -50 °С – толщина стены 51 см.

Колодцевая кладка

Колодцевая кладка с минеральной засыпкой, объемная масса – 1400 кг/м3 и с внутренней штукатуркой:

для температуры от -10°С до -20°С – толщина стены 38 см;
для температуры от -25°С до -35°С – толщина стены 51 см;
для температуры от -35°С до -50°С – толщина стены 64 см.

Глиняный пустотелый кирпич

А теперь рассмотрим стандартную толщину стен из кирпича пустотелого глиняного:

Кладка с наружной и внутренней штукатуркой, с воздушной прослойкой около 5 сантиметров. При температуре воздуха от -15°С до -25°С – толщина стен 29 см, при температуре воздуха от -25°С до -35°С – толщина стен 42 см, при температуре воздуха от -40°С до -50°С – толщина стен 55 см.
Сплошная кладка с внутренней штукатуркой. При температуре воздуха около -10°С – толщина стен 25 см, при температуре воздуха около -20°С – толщина стен 38 см, при температуре воздуха около -35°С – толщина стен 51 см.

В сантиметрах толщина стен указывается, учитывая вертикальные швы шириной 1 сантиметр. Кроме того, горизонтальные швы тоже делают толщиной в 1 сантиметр, если были добавлены в раствор глина и известь. Если не было добавок, то толщина у горизонтальных швов должна быть 1,2 сантиметра. Наибольшая толщина швов равняется 1,5 сантиметра, а самая маленькая – 0,8 сантиметра.

В случае возведения кирпичных стен, используют часто цементно-известковый, цементно-глиняный, цементно-песчаный раствор. При этом стоит обратить внимание на то, что последний весьма жесткий, поэтому в него добавляют тесто на основе глины и извести.

Такое известковое тесто готовится методом гашения водой кусочков извести в специальной творильной яме. Потом смесь оставляют на 15 дней. Глиняное тесто готовится методом замачивания кусочков глины на 3-5 дней в воде.

После размокания смесь хорошо перемешивается с водой, а потом процеживается. Все остатки воды после этого сливаются. Полученное тесто храниться может достаточно долго. Раствор, предназначенный для кирпичной кладки, готовится перед началом самих работ.

Для облицовки фасада лучшим считается лицевой керамический кирпич.

Какой толщины стены в доме?

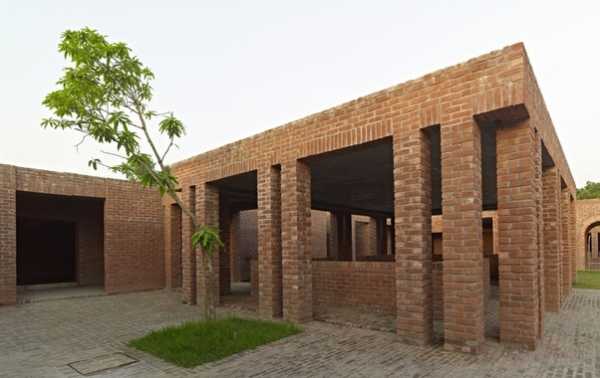

Кирпичные стены имеют ряд преимуществ перед остальными строительными материалами, например, высокая прочность и низкая теплопроводность. Но все качества могут “потеряться”, если стена обладает не оптимальной для конкретных условий толщиной.

Толщина стены – важный показатель, который влияет не только на добротность всей строительной конструкции, но и на потребительские характеристики, то есть функциональность, степень шумо-, тепло-, виброизоляции.

Выявить толщину стены из кирпича просто. По стандарту все стены имеют толщину, кратную половине длины кирпича – 12 сантиметрам. Названия зависят от этого же параметра. Используют такие термины:

в полкирпича;
в полтора кирпича;
в один кирпич.

В полкирпича стена имеет толщину около 12 сантиметров, в один кирпич стена – 25 сантиметров, в полтора кирпича – 38 сантиметров, а в 2 кирпича стена имеет в толщине 51 сантиметр. Незначительное расхождение цифр с теми, которые кратны 12 – 24,36 и 48, объясняется тем, что между двух слоев кирпича располагаться может бетон. Наружные стены и несущие стены строения выполняются в 1,5 кирпича и более. Все перегородки осуществляются в половину или же в четверть кирпича.

Строительство кирпичных стен в 1 кирпич с экономической стороны выгодно. Но не в каждом месте такие стены разрешается строить, ведь наблюдается резкий сезонный перепад температуры. В данном случае применяется дополнительная фасадная кладка с применением теплоизоляционного слоя.

Расчет толщины

Все расчетные манипуляции толщины кирпичной стены делаются в зависимости от размера простого красного кирпича:

ширина кирпича 120 миллиметров;
длина кирпича 250 миллиметров;
толщина кирпича 65 миллиметров.

Кирпич простой красный имеет вес около 3,2 килограмма. Таким образом, 1 кубометр его примерно весит 1800 килограмм. Во время расчета также учитываются и климатические особенности данной местности. Если в зимний период температура воздуха достигает -25 градусов мороза, то в таком случае ширина наружных стен должна быть 51 или 64 сантиметра. Но если будет использован утеплительный наружный материал, то разрешается сделать стену, толщина которой равняется 25 сантиметров.

Если вы будете знать такую особенность данного строительного материала, то можно рассчитать без труда расход материала на строительство дома.

Пример

Рассмотрим на примере строительство дома в той местности, где наблюдаются в зимний период сильные морозы. Стены в данном случае будут возводиться без какого-либо утеплительного слоя. Толщина стены должна быть около 51 сантиметра. Это говорит о том, что кладка должна осуществляться в 2 кирпича.

Зная параметры стены, то есть высоту и длину всех стен, возможно узнать и их площадь. К примеру, две стены по длине будут равны 5 метрам, а еще две стены – 3 метрам. Высота стен равна 3 метрам, тогда:

5х3+5х3+3х3+3х3=48 квадратных метров.

Далее найдем площадь только одного кирпича. Кладка осуществляется в 2 кирпича (51 сантиметр), как было сказано ранее, поэтому площадь кирпича находится по следующей формуле: ширина, умноженная на высоту, то есть:

0,12х0,065 = 0,0078 квадратного метра.

Теперь после этих расчетов можно найти и количество кирпича для возведения стен: общая площадь, поделенная на площадь кирпича и умноженная на 2. В результате этого мы получим следующий расчет:

48/0,0078х2=12307 штук кирпичей.

Это количество умножим на вес кирпича, в результате чего получим вес всех стен в доме:

12307х302=39390 килограмм.

Зная, что 1 кубический метр кирпичей весит около 1800 килограмм, то будет легко рассчитать требуемое количество материала:

39390/1800=22 метров кубических.

Если знать цену 1 кубического метра кирпичей, то можно легко рассчитать общую стоимость строительства такой стены. Это поможет сэкономить на покупке лишнего материала.
