Как понять где фаза а где ноль в проводах: 5 способов узнать

Согласно нормам ПУЭ к выключателю должен подсоединяться фазный провод. При ремонте или реконструкции электропроводки могут возникнуть и другие ситуации, при которых имеет значение, какой из проводов нейтраль, а какой фаза.

При наличии бирок на концах проводников это несложно, но как понять где фаза, а где ноль в проводах, если маркировка на проводах отсутствует? В этом случае необходимо иметь минимальные знания электротехники или внимательно изучить следующую статью.

Зачем нужно определять, где фаза, а где ноль

Для работы электроприборов не имеет значения, к какой клемме присоединяется фазный, а к какой нулевой проводник, но для повышения безопасности людей, живущих в доме, эти провода в некоторых ситуациях должны подключаться определённым образом:

  • К выключателю освещения необходимо подводить фазный провод, а к лампе нулевой. Это обеспечивает отсутствие напряжения в светильнике при выключенном освещении и позволяет производить замену лампы и ремонт осветительной аппаратуры без отключения автоматического выключателя. Это требование так же указано в “библии” электромонтёров – ПУЭ п.6.6.28.
  • Наличие в схеме электропроводки УЗО. Использование вместо нулевого проводника заземляющего при подключении электроприборов, освещения и розеток приводит к появлению тока утечки, нарушению равенства токов в нейтрали и фазном проводе и срабатыванию дифзащиты

Простые способы, как найти фазу

Для поиска фазного провода в электропроводке используются различные методы.

По цветовой маркировке

Это самый простой метод, позволяющий выполнить эту работу без каких-либо приборов, однако он применим только к электропроводке, выполненной согласно стандарту IEC 60446, принятому в 2004 году.

В этом случае согласно правилам цветовой маркировки изоляции проводов фазный провод в однофазной электропроводке и двух- или трёхжильных кабелях чаще всего окрашен в коричневый цвет, а в трёхфазной проводке и четырёх- или пятижильных кабелях оболочка может быть любого цвета, кроме синего и жёлто-зелёного.

С помощью индикаторной отвертки

Этот инструмент позволяет определить фазный контакт

даже в закрытой розетке. Принцип работы индикаторной отвёртки основан на протекании через него активного тока, причём жало индикатора должно касаться проверяемого проводника, а вторым проводником является тело человека.

Принципиальная схема индикатора состоит из следующих узлов:

  • Жало отвёртки. Является одним из контактов электросхемы инструмента.
  • Индикатор. В старых моделях это неоновая лампочка, в более новых светодиод или ЖК дисплей.
  • Токоограничивающий элемент. В аппаратах с неонкой это резистор номиналом 1 МОм, в индикаторах со светодиодом или дисплеем ток ограничивается электронной схемой с питанием от батареек.
  • Контактное кольцо или площадка. Находится в рукоятке и служит для замыкания цепи через тело и перед тем, как найти фазу и ноль индикаторной отверткой, следует дотронуться к нему пальцами.

При прикосновении жала к фазному проводу, а человека к контактному кольцу в рукоятке ток начинает идти по цепи “жало-неонка-резистор-контакт-тело-пол” и лампа загорается.

Важно! При помощи индикаторной отвёртки с гарантией можно найти только фазный провод. Отсутствие сигнала не указывает на нулевой проводник, он может быть отключённым или оборванным, а при подаче питания на нём так же может появиться напряжение.

Как найти фазу указателем напряжения

Более надёжными являются индикаторы напряжения, как старые, которые использовались ещё в советское время, ПИН-90, так и более современные, имеющие встроенную функцию указания фазы.

Принцип действия этих устройств аналогичен индикаторной отвёртке, но конструкция прибора позволяет кроме фазного найти так же заземляющий и нейтральный проводники.

Для определения фазы один из щупов должен касаться проверяемого провода, а рукой при этом необходимо, в зависимости от конструкции, касаться второго щупа или специального вывода. При контакте с фазой на приборе загорится лампочка, светодиод или прозвучит звуковой сигнал.

С помощью мультиметра

Этот прибор можно применять для поиска фазы аналогично индикаторной отвёртке, однако необходимо использовать цифровой мультиметр. Он имеет встроенный усилитель сигнала и является более чувствительным, чем стрелочный прибор, требующий больший ток для работы показания которого составят менее 1 В. Есть два варианта, как найти фазу с помощью мультиметра.

Более надёжным способом является поиск фазного проводника при контакте тела с прибором:

  1. 1. перед тем, как найти фазу мультиметром, следует подключить щупы к прибору;
  2. 2. переключить мультиметр для измерения переменного напряжения ACV на предел 750В;
  3. 3. один из щупов взять за металлический наконечник незащищённой рукой;
  4. 4. вторым щупом поочерёдно дотронуться до всех проверяемых проводов.

При прикосновении к фазному контакту дисплей прибора покажет наличие напряжения. Его величина зависит от многих факторов и находится в диапазоне 20-100 Вольт. Так же, как и индикатор напряжения, после определения фазного проводника мультиметром можно найти нулевой провод и заземляющий.

Такой метод поиска фазы не указан в инструкции к прибору, поэтому для большей безопасности можно использовать “бесконтактный” метод, при котором нет необходимости дотрагиваться рукой до второго щупа. Показания мультиметра при этом составят 3-15 Вольт, что достаточно для поиска фазы.

При помощи контрольной лампы

Кроме методов, требующих специальных инструментов, существует достаточно опасный способ, как понять, где фаза, а где ноль в проводах при помощи контрольной лампы или контрольки. Для этого достаточно иметь обычную лампу, патрон и два куска провода. Для сборки этого приспособления провода с зачищенными концами подключают к патрону и закручивают в него лампу.

Для определения фазного провода один из проводов присоединяют к заведомо заземлённому элементу – нейтральному или заземляющему проводнику, шине заземления в электрощитке или контуру заземления здания, а вторым проводом поочерёдно прикасаются к проверяемым проводам. В случае контакта с фазным проводом лампа загорится.

В трёхпроводной электропроводке с заземляющим контактом контрольную лампу последовательно подключают попарно ко всем трём проводам. Тот проводник, при присоединении к которому лампа будет светиться с обоими другими проводами является фазным, оставшиеся являются нейтралью и заземлением.

Этот метод проверки наличия напряжения запрещён ПТБЭЭП и другими нормативными документами. Из-за высокого тока потребления контрольная лампа загорится только при низком сопротивлении электропроводки. Включённая последовательно с проверяемым контактом лампа или плохой контакт в скрутке или клеммнике не позволят лампочке включиться, однако прикосновение к этим проводам опасно для жизни.

Кроме того, возможна ситуация, при которой в кабеле будет обрыв в нулевом и заземляющем проводниках. При этом во всех вариантах подключения контролька светиться не будет, что позволит сделать ошибочный вывод об отсутствии напряжения в сети.

Как определить фазу и ноль

Далеко не всегда достаточно определить, какой из проводников является фазным. Очень часто, особенно в трёхпроводной однофазной системе электроснабжения, нужно найти нулевой контакт. Это необходимо при подключении розеток или освещения и не всегда, если один из проводов фазный, то второй обязательно нейтраль.

Он может быть отключённым, оборванным или замыкать на ту же или другую фазу. Поэтому необходимо проверку производить для всех проводов и существуют разные способы, как понять, где фаза, а где ноль в проводах.

Информация! Для поиска нулевого, фазного и заземляющего проводов можно использовать те же приборы, которые применялись для определения фазы.

По цветовой маркировке

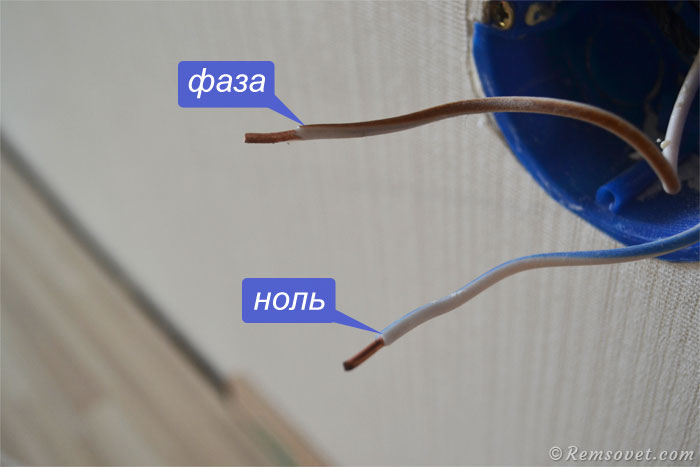

Это самый простой способ, позволяющий определить фазный и нулевой провод без каких-либо приборов, “на глаз”. Единственный недостаток этого метода заключается в том, что он применим только к электропроводке, проложенной после 2004 года при полной уверенности, что при этом были соблюдены правила цветовой маркировки изоляции проводов:

  • нейтраль N – синий или голубой;
  • заземление РЕ – в продольную жёлто-зелёную полосу;
  • фаза L – в однофазной электропроводке коричневая, в трёхфазной проводке оболочка может быть любого цвета кроме синего(голубого) и жёлто-зелёного.

Важно! Цветовая маркировка проводов не всегда и далеко не всеми электриками соблюдается. Поэтому этот метод является лишь косвенным, по которому нельзя судить есть напряжение на проводе или нет.

При помощи контрольной лампы, индикатора или вольтметра

В двухпроводной схеме электроснабжения это сделать несложно. После определения фазного проводника необходимо узнать, является ли оставшийся проводник нейтралью. Для этого достаточно любым способом проверить потенциал между ними.

Если прибор покажет напряжение сети 220В, значит эти провода, соответственно, ноль и фаза. В противном случае ноль на этом контакте отсутствует из-за аварии или неправильного монтажа.

В трёхпроводной системе с заземляющим проводом выполнить поиск ноля сложнее. Для этого необходимо:

  1. 1. перед тем, как определить фазу и ноль, в электрощитке от вводного автомата нужно отключить нейтральную клемму;
  2. 2.
    найти фазный провод;
  3. 3. определить, с каким из двух оставшихся проводников и фазным прибор показывает наличие напряжения.

Этот контакт является заземлением.

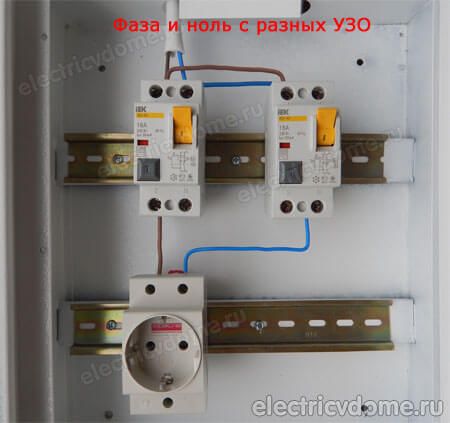

Определение ноля и заземления при помощи УЗО

Один из самых простых методов различить нейтральный и заземляющий контакты – это при помощи контрольной лампы и УЗО или дифавтомат.

Лампочка или другой электроприбор должны иметь мощность не менее 10 Вт, а УЗО уставку срабатывания не более 30мА.

Для поиска ноля и заземления необходимо:

  • найти фазу одним из вышеперечисленных способов;
  • отключить вводной автоматический выключатель;
  • подключить к фазному проводу и одному из оставшихся контрольную лампу;
  • включить автомат;
  • если сработает дифференциальная защита, то выбранный проводник является заземляющим, в противном случае это нейтраль.

Для надёжности данную последовательность действий желательно повторить для второго провода.

Совет! При отсутствии в схеме УЗО его допускается установить временно, снаружи электрощита. Подключение при этом можно выполнить при помощи отрезков гибкого провода.

Вывод

В связи с тем, что определение фазы при помощи цветовой маркировки имеет ограниченную область применения – новая электропроводка, причём выполненная профессионалами, а использование контрольной лампы запрещено ПТБЭЭП и может быть опасным для жизни, существует только

три надёжных способа, как узнать, где ноль, а где фаза. Это индикаторная отвёртка, индикатор напряжения с функцией поиска фазы и мультиметр, причём два последних устройства позволяют найти не только фазный проводник, но так же нейтраль и заземление.

Похожие материалы на сайте:

  • Соединение двух фаз: последствия
  • Маркировка фазы и ноля на схемах
  • Зачем нужны провода фаза и ноль

Как определить фазу и ноль мультиметром: инструкции, фото, видео

Чтобы правильно подключить приборы освещения, розетки и другие электроустройства нужно знать, где фаза и ноль.

Для этого можно воспользоваться очень полезным и функциональным измерителем — мультиметром. Несмотря на кажущуюся простоту этого прибора, нужно научиться им пользоваться, в некоторых случаях одно неверное действие может привести к неприятным и даже плачевным результатам. Мы расскажем вам, как определить фазу и ноль мультиметром, и вы сможете безопасно организовать электричество в своём доме.

Contents

  • 1 Для неискушённых пользователей: что такое фаза и ноль
  • 2 Самое важное: правила безопасности
  • 3 Как определить фазу мультиметром
  • 4 Как найти ноль мультиметром
    • 4.1 Вопрос — ответ

Для неискушённых пользователей: что такое фаза и ноль

Чтобы понять, как определить фазу и ноль мультиметром, нужно сначала узнать, что такое «фаза и ноль». Здесь нам пригодится элементарная физика. Вспомним определение электротока, знакомое многим из нас со школы, — это упорядоченное движение заряженных частиц, то есть электронов. Все электросети сгруппированы так:

  1. С постоянным током, когда частицы движутся в едином направлении.
  2. С переменным, когда направление носит переменчивый характер.

Нам нужен второй вид. Переменная сеть включает в себя две части:

  1. Фаза (официальное название — рабочая фаза), по которой идёт рабочее напряжение.
  2. Ноль или пустая фаза, необходимая для образования замкнутой сети, чтобы подключались и работали электроприборы. Кроме того, она используется для сетевого заземления.

Когда электроприборы включаются в однофазку, расположение этих двух фаз не имеет значения. Но для монтажа электропроводки и её присоединения к общедомовой сети без этих знаний не обойтись.

О том, как проверить мультиметром фазу и ноль, мы и поговорим далее, но сначала вспомним простейшие меры безопасности.

Самое важное: правила безопасности

  1. Не используйте нерабочие щупы.
  2. Не используйте измеритель там, где царит высокая влажность.
  3. При выборе диапазона измерений переключатель важно сразу ставить к наибольшему значению во избежание поломки мультиметра.
  4. Не изменяйте измерительные границы или режим тестера прямо в ходе замеров. Проще говоря, не вертите переключатель мультиметра, когда делаете измерение.
  5. Перед эксплуатацией мультиметра прочитайте руководство по его применению. Есть разные модели и обозначения. Чтобы правильно расставить щупы, выбрать точный режим и диапазон значений, изучите руководство к своей модели тестера. Полезно прочитать и наш материал о том, как пользоваться мультиметром.

Как определить фазу мультиметром

Для начала включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Сразу ставим максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.

Кстати, если вы хотите убедиться в работоспособности определённого тестера (а это очень важно!), проверьте свою розетку. Сделать это очень просто: вставить щупы в розеточные гнёзда. О полярности не беспокойтесь, здесь она значения не имеет. Главное правило — не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.

Теперь можно продолжить рассказывать о том, как найти мультиметром фазу в розетке 220В.

Проще всего обстоят дела, если перед нами три проводка: земля, ноль и фаза. Всё, что нужно сделать в такой ситуации — проверить напряжение всех пар. Между землей и нулём напряжения почти нет, значит, другой проводок — фаза.

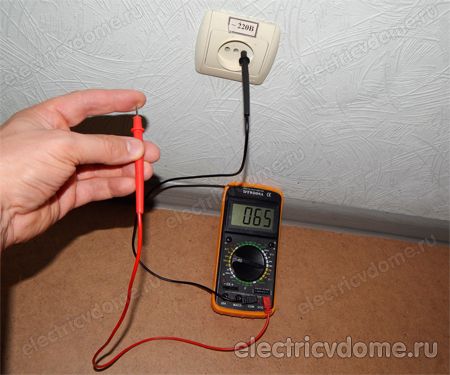

Если же перед вами два проводка, всё немного иначе. Теперь нам нужно организовать подходящие условия для движения электричества по прибору. Итак, дальнейшие действия для проверки фазы мультиметром:

  1. Наконечником алого провода тестера дотрагиваемся до исследуемого проводка.
  2. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). Им может быть стальной каркас рядом стоящей стены, отопительная батарея и т.п. Главное — выбрать заземленный предмет.
  3. Смотрим на показания мультиметра. Если вы видите показания, приближенные к 220В, значит, вы нашли фазу. Цифра может чуть отличаться в зависимости от условий, но будет находиться в пределах указанного значения. Если проверяемый вами кабель не является фазой, значит, вы увидите на дисплее 0 или немного вольт.

Есть ли риск в этом методе? Да, но он очень маленький. Дело в том, что сетевое напряжение движется через значительное сопротивление резистора, который встроен в наш измерительный прибор. Поэтому удара током нет. А рабочий этот резистор или нет, мы предварительно проверяем с помощью розетки способом, который описали выше. Без рабочего резистора, конечно, складываются отличные предпосылки для короткого замыкания, а его не заметить невозможно.

И лучше всего не зажимать наконечник пальцами, а использовать для этого заземлённые устройства. Но это возможно не всегда. Если вы будете использовать свою руку, советуем не пренебрегать такими принципами безопасности, как резиновый коврик под ногами или диэлектрические ботинки. Кроме того, прикоснитесь к щупу правой рукой сначала быстро: если нет никаких неприятных ощущений, то выполняйте измерения.

Рекомендуем посмотреть видео о том, как узнать мультиметром фазу и ноль:

Конечно, не забудьте перед описанными манипуляциями выбрать режим измерения именно напряжения переменного тока.

Если же вы не уверены, что всё пройдет благополучно, не беритесь за это дело, а доверьте опытным электрикам. Кроме того, можно использовать вместо мультиметра индикаторную отвертку (её индикатор загорается/не загорается при проверке).

А вот ещё одно интересное видео в тему, как мультиметром узнать, где фаза:

Как найти ноль мультиметром

Логично предположить, что ноль располагается по отношению к фазе, поэтому искать его легко: если вы нашли фазу, второй проводок из пары — ноль. Но не всё так просто, потому что другой провод может также быть землей. Ноль и заземление почти одинаковы. Иногда эти два провода связываются в щите и выявить их весьма нелегко. Как определить ноль мультиметром?

Советуется выключить кабель ввода от заземлительной шины в щитке. В таком варианте, когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при тестировании ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.

Как проверить ноль мультиметром в розетке:

  1. Красный провод мультиметра подвести к дырке, где фаза.
  2. Черный провод соединить сначала с одним контактом, потом с другим.
  3. Зафиксировать оба напряжения. Где оно меньше — там земля, где чуть больше — ноль.

Теперь вы знаете, как определить фазу и ноль мультиметром. Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как определить фазу цифровым мультиметром?

Имя: Кирилл

Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Поставьте максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.



Вопрос: Как безопасно найти фазу мультиметром?

Имя: Матвей

Ответ: Для этого нужно убедиться в работоспособности мультиметра с помощью проверки розетки. Вставьте щупы в розеточные гнёзда, не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.



Вопрос: Как правильно проверить фазу и ноль мультиметром?

Имя: Кирилл

Ответ: Сначала можно найти фазу. Как это сделать, зависит от количества проводов: два или три. В первом случае наконечником алого провода тестера дотрагиваемся до исследуемого проводка. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). После определения фазы можно найти ноль и заземление.



Вопрос: Как можно найти фазу в розетке 220В мультиметром?

Имя: Камиль

Ответ: Проще всего это сделать, если три проводка: земля, ноль и фаза. Нужно только проверить напряжение всех пар. Между землей и нолём напряжения почти нет, значит, другой проводок — фаза. Если провода два, нужно организовать подходящие условия для движения электричества по прибору.



Вопрос: Как лучше всего найти ноль мультиметром?

Имя: Егор

Ответ: Нужно выключить кабель ввода от заземлительной шины в электрощитке. Когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при проверке ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.



Как определить фазу и ноль индикатором-пробником. Цвета фазного провода

Чтобы правильно подключить приборы освещения, розетки и другие электроустройства нужно знать, где фаза и ноль. Для этого можно воспользоваться очень полезным и функциональным измерителем — мультиметром. Несмотря на кажущуюся простоту этого прибора, нужно научиться им пользоваться, в некоторых случаях одно неверное действие может привести к неприятным и даже плачевным результатам. Мы расскажем вам, как определить фазу и ноль мультиметром, и вы сможете безопасно организовать электричество в своём доме.

Цвета и обозначение проводов

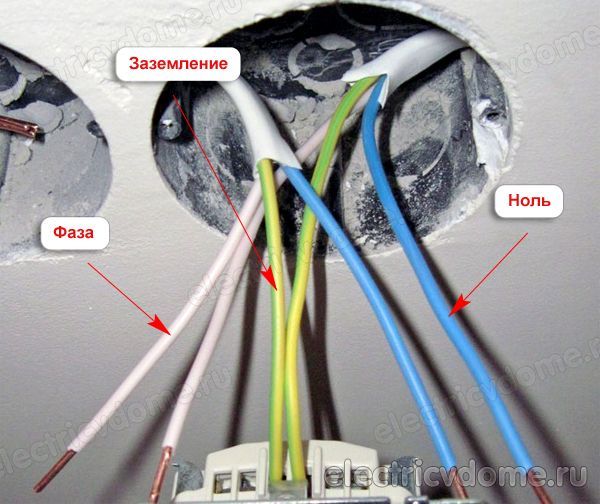

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

Период действия ПУЭПервая фаза L1Вторая фаза L2Третья фаза L3Нулевой провод, NЗаземляющий провод, РЕ
До 1 января 2011 г.желтыйзеленыйкрасныйголубойжелто — зеленый (черный)
После 1 января 2011 г.коричневыйчерныйсерыйсветло-синийжелто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России. В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого

провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого

.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Меры безопасности

Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная. Инструкция оговаривает следующие меры предосторожности.

  1. Пользоваться прибором без винта запрещено.
  2. Извлекать из прибора допустимо только батарейку.
  3. Заменив элемент питания, винт плотно закручивается по часовой стрелке.
  4. Нельзя использовать инструмент с механическими повреждениями.
  5. Запрещено применять отвертку при повышенной влажности окружающей среды.
  6. Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.

Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя

. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Конструкция индикаторной отвертки

Принцип устройства индикаторных отверток довольно прост и внешне напоминает ее обычный аналог. Разница между ними состоит в ручке.

Индикаторная отвертка имеет в корпусе резистор, к которому подключено металлическое жало инструмента. Оно выступает в роли проводника.

Элемент сопротивления сокращает силу тока до максимально возможной величины. Это позволяет пользоваться индикаторной отверткой безопасно.

В корпусе также находится небольшой светодиод или неоновая лампочка. Он подсоединяется к наружному пятачку контактной пластины, которая находится на внешней стороне отвертки.

Ток, проходя по щупу и резистору, уменьшается, его сила становится безопасной для проведения работы.

Это основной принцип работы такого прибора, как индикаторная отвертка. Как пользоваться прибором, расскажут правила.

Человек должен дотрагиваться до пластины на внешнем крае инструмента. Цепь в этом случае замкнется и световой индикатор активируется.

Почему индикатор светится при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Инструкция пользования

Множество функций позволит выполнить индикаторная отвертка. Как пользоваться ею правильно? Разработаны правила, это регламентирующие.

Чтобы оценить провод на наличие обрыва, следует устранить вероятность отсутствия напряжения в сети. Затем, держа одной рукой провод, следует дотронуться жалом другого конца.

Если провод исправен, светодиод станет светиться.

При помощи данного прибора можно проверить состояние удлинителя. Для этого проводник отключают от сети. В оба отверстия розетки вставляются два провода. Держась за контакт вилки, следует проверить инструментом второй контакт.

Если лампочка стала светиться, удлинитель исправен.

Найти участок обрыва кабеля также достаточно просто. Щуп инструмента зажимается пальцами, а его ручка проводится вдоль кабеля. Где индикатор перестанет гореть, в том месте существует обрыв.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Проверка устройства перед работой

Перед началом процесса важно ознакомиться с правилами, как проверить индикаторную отвертку. Для этого производится визуальный осмотр на целостность конструкции, дабы исключить наличие механических повреждений.

Выполнив это действие и не обнаружив отклонений от нормы внешнего вида инструмента, проводится его тестирование.

Щуп индикаторной отвертки при проверке вставляется в каждое отверстие рабочей розетки. Большой палец при этом необходимо держать на пластине рукоятки диэлектрического сенсора. Если этого не сделать, индикатор не будет срабатывать.

Также при использовании оборудования с неоновым индикатором на батарейке допустимо просто зажать пальцами жало отвертки и ее пятачок. Если светодиод загорится, инструмент исправен.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Применение лампы накаливания

Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.

Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.

Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.

Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.

А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза. Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.

Как отличить по внешнему виду

Узнать, какие провода проходят в конкретной квартире, можно по их внешнему виду. Знать, как определить фазу и ноль без приборов, нужно, если отсутствуют оба из указывающих инструментов. Отличить провода можно по цвету их изоляции. Но этот метод применим только тогда, когда электропроводка выполнена с соблюдением всех правил ее укладки

. Желто-зеленый цвет изоляции указывает на то, что этот проводник — заземляющий. Голубой или синий цвет говорит о том, что провод нулевой, а коричневый, белый или черный цвет указывает на фазовую линию.

Но даже при уверенности в цвете проводки лучше ее перепроверить индикаторной отвёрткой или мультиметром, так как неправильное подключение чревато электротравмой.

Общие сведения

В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем. Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы — перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время. Причем их число растет с завидной периодичностью.

Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.

Алгоритм визуального осмотра

Во-первых, откройте щиток. Внимательно рассмотрите автоматические выключатели, количество которых зависит от расчетной нагрузки. К автоматам существует 2 варианта подключения:

  • провод содержит только фазу;
  • как фазу, так и ноль.

Провод заземления подключается непосредственно к шине.

Теперь, когда вы знаете значение расцветки и месторасположение кабелей, осталось лишь проверить, чтобы в щитке все соответствовало стандарту.

Далее, при условии, что в щитке ваша изоляция проводов соответствует правилам, необходимо открыть каждую распределительную коробку и визуально изучить состояние скруток. Здесь тоже не должно быть неточностей.

Очень часто бывают такие моменты, на которых не стоит заострять внимание. Например:.

  • Распределительная коробка содержит выключатель, подсоединенный к фазе.
  • Монтажники использовали провода с двумя жилами, изоляция которых отличалась от стандарта.

В обязательном порядке придерживайтесь правил техники безопасности и будьте осторожны и предельно внимательны, когда решаете вопросы с электричеством самостоятельно.

Как определить фазу и ноль на двигателе

Содержание

  1. Как определить фазу, ноль и заземление самому, подручными средствами?
  2. Маркировка проводов по цвету
  3. КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
  4. ОПРЕДЕЛЕНИЕ ФАЗЫ
  5. ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
  6. ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
  7. Определить фазу и ноль из двух проводов
  8. Найти фазу, ноль и заземление из трех проводов:
  9. Простые и сложные способы определения фазы, ноля и заземления
  10. Определяем фазу
  11. Методы определения
  12. Цветовая маркировка проводов
  13. Дифференциальный ток
  14. Заземляющие контакты на розетках
  15. Использование мультиметра
  16. Отключение нулевого провода (электрический щиток)
  17. Метод прозвонки
  18. Разница между нулем и землей
  19. Как узнать где фаза, а где ноль без прибора
  20. Визуальный осмотр и определение фазы
  21. Поиск фазного проводника контролькой
  22. Как определить фазу и ноль — обзор различных способов + пошаговые инструкции
  23. Наиболее распространенные заблуждения
  24. Цветовая маркировка
  25. Самые доступные и распространенные способы
  26. Способы для трехжильной проводки
  27. Нет необходимых приборов
  28. Способы, которые мы не рекомендуем использовать
  29. Видео

Как определить фазу, ноль и заземление самому, подручными средствами?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

Согласно этому стандарту для квартирной электросети:

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

Источник

Простые и сложные способы определения фазы, ноля и заземления

Монтаж нового оборудования с частичной заменой электрической проводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и заземлением. С поиском фазы вопросов нет: воспользуйтесь отверткой со встроенным индикатором. Если на объекте применяется проводка с двумя жилами, то автоматически понятно — первая является «фазой», вторая — «нулем». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже рассказано о том, как отличить «ноль» от заземления.

Проблемы связаны с фактически одинаковыми электрическими параметрами двух проводников. Именно поэтому не пытайтесь отличить «ноль» от «земли», используя обычную лампочку: светиться она будет в обоих случаях. Приблизительно идентичными будут значения напряжения при замере с помощью мультиметра на парах фаза-ноль и фаза-земля (около 220 В). Впрочем, данный метод все же актуален для определенных ситуаций.

Контрольная лампа на 220В к содержанию ↑

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой к содержанию ↑

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Источник

Как узнать где фаза, а где ноль без прибора

Как узнать где фаза, а где ноль без индикатора, тестера и мультиметра

Иногда возникают такие ситуации, когда нужно узнать, где фаза, а где ноль на проводе, а под рукой ничего нет, даже индикаторной отвёртки. Например, вам нужно подсоединить розетку так, чтобы фаза по правилам была с правой стороны.

Далеко не все знают, как определить, где фаза, а где ноль без специальных приборов на это. На самом же деле все достаточно просто, ведь определить фазный проводник не составит труда, даже ничего не имея для этих целей под рукой: ни тестера, ни индикатора, ни мультиметра.

Визуальный осмотр и определение фазы

Итак, наиболее надежный способ определить, на каком конкретно проводе фаза, это цвет изоляции. Фазу обычно подключают либо к коричневому, либо к черному проводу. Это общеизвестное правило ПУЭ, которое должен беспрекословно соблюдать каждый электрик.

Цветовая маркировка проводов является очень важной нормой в электрике. Просто недопустимо бросать фазу на синий провод, поскольку синяя маркировка предназначена только для рабочего нуля. Ниже будет представлена таблица цветовой маркировки проводов в электрике.

Как видно из таблицы, фаза всегда, это либо коричневый, либо черный, либо красный провода. К проводу же с синей или голубой изоляцией подсоединяется рабочий нуль, а к жёлто-зелёному или зеленому проводнику подсоединяется заземляющая система.

Поиск фазного проводника контролькой

Вторым способом найти, где фаза, а где ноль, является использование контрольки. Сделать её очень просто, для этого понадобится лампа с патроном и провода с зачищенными концами. Подсоединяем провода к патрону, после чего вкручиваем в него лампочку — простейшая контролька готова.

Как найти фазу контрольной лампой? Здесь также существует несколько способов. Самый безопасный из них, это подсоединение одного из проводов, идущих от патрона к системе заземления, а второго к остальным двум проводам. Таким образом, когда лампа загорится, 100% будет найдена именно фаза.

Данный способ найти фазный проводник без индикатора не подходит в том случае, если нет заземления. В таком случае можно подкинуть один из проводов от патрона, к металлической трубе отопления, а затем прощупать вторым проводом, по аналогии с предыдущим способом, фазный проводник.

Существуют и некоторые другие способы найти фазу и ноль без индикатора или мультиметра. Однако в виду опасности выполнения описывать их нельзя. На сайте elektriksam.ru были перечислены только самые достоверные способы поиска фазы, но некоторые из них все равно остаются рискованными.

Лучшим вариантом проверки будет купить простейший индикатор фазы, который стоит недорого.

Источник

Как определить фазу и ноль — обзор различных способов + пошаговые инструкции

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

Цветовая маркировка

Чтобы в дальнейшем не утруждать себя поиском нуля и фазы, необходимо придерживаться единого стандарта, прописанном в ГОСТе Р 50462-92.

В таблице показано каким цветом обозначается тот или иной провод.

НазначениеЦвет жилы
Жилы защитного заземления (PE)желто-зеленый
Ноль (N)голубой
Провода, на которые подается фазачерный, красный, коричневый, фиолетовый, серый, розовый, оранжевый, белый, бирюзовый

В старых домах проводка может быть выполнена одноцветным проводом. Если у вас подобная ситуация, рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Ненужно доверять цветовой маркировке, если у вас возникли малейшие сомнения. Лучше лишний раз убедиться в соответствии назначения проводов цветам.

Самые доступные и распространенные способы

Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.

Схема детектора напряжения

Обозначения на схеме:

Видео инструкция: определение фазы и ноля индикаторной отверткой

Компактные размеры используемых деталей позволяют собрать устройство в корпусе шариковой ручки. Промышленные образцы напоминают внешним видом небольшую отвертку.

Детектор фазы промышленного изготовления

Определение подключения провода к фазе или нулю фазы ( в двухпроводной электроцепи) производится по ниже описанному пошаговому алгоритму:

В розетке индикатор напряжения срабатывает на два контакта

Ситуация, когда пробник определяет две фазы в розетке и не видит ноль, может озадачить начинающего электрика. Дело еще более запутается, если замерить разность потенциалов мультиметром или тестером. Они покажут что напряжение отсутствует. Это характерные признаки обрыва ноля.

Для решения этой проблемы достаточно устранить обрыв нулевого провода, если вы не знаете как это сделать, лучше перепоручите эту работу профессиональным электрикам.

Способы для трехжильной проводки

В этом случае третьим проводом будет заземление. Фаза без труда находится пробником (как это сделать было описано выше). Чтобы найти ноль и землю, для их определения следует воспользоваться мультиметром или тестером.

Порядок действий должен быть следующим:

Собственно, имея мультиметр, можно определить землю, ноль и фазу без индикатора напряжения. Расскажем, как это сделать, пользуясь моделью M820D.

Мультиметр M820D

Для этой цели необходимо выставить диапазон измерений переменного тока больше 220В. Щупы подключаются к гнездам V и СОМ (показаны на фотографии ниже).

Гнезда для подключения щупов

Поочередно меряем напряжение между тремя проводами, там где будет около 220В, одна жила — фаза, вторая – ноль. Соответственно, третий провод – земля.

Видео: определение фазы и ноля индикаторной отверткой и мультиметром (2 способа)

Далее необходимо определить, какой из двух проводов фаза, а какой ноль. С этой целью измеряем напряжение между каждым из них и заземляющим проводом. Наибольшее напряжение будет между фазой и землей.

Нет необходимых приборов

В домашнем хозяйстве должен быть как минимум пробник напряжения, но если его нет не расстраивайтесь, существуют способы определить землю, ноль и фазу без приборов.

Все что от вас потребуется, это сделать контрольную лампу, примерно такую, как изображена на фото. Лампа должна работать от 220В и быть не слишком мощной (чтобы не слепить глаза).

Контрольная лампа

Вариантов реализации данного устройства множество, главное – обеспечить надежную изоляцию в местах крепления проводов к лампе и щупов. Естественно, если потребуется протестировать провода в коробке на потолке, необходимо сделать щупы соответственной длины.

Для определения фазы достаточно один контакт такого пробника подключить к испытуемому проводу, а второй к заземлению. В качестве последнего могут выступать металлические трубы отопления или холодной воды. Место на трубе, к которому будете прикасаться щупом контрольной лампы, необходимо предварительно зачистить.

Способы, которые мы не рекомендуем использовать

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.

Источник

Видео

Как определить фазу и ноль мультиметром

Где фаза и где ноль

ЧТО БУДЕТ ЕСЛИ ПЕРЕПУТАТЬ ФАЗУ И НОЛЬ. ПЕРЕПУТАНЫ ФАЗА И НОЛЬ. Обзоры Айфираз Aifiraz reviews

Определение начала и конца обмоток трехфазного электродвигателя (простой способ)

Измерение сопротивления петли фаза-нуль

Прозвонка 3 х фазного электродвигателя на работоспособность

Простой способ как отличить землю от нуля.

КАК ОПРЕДЕЛИТЬ ФАЗУ ИНДИКАТОРОМ И МУЛЬТИМЕТРОМ [РадиолюбительTV 72]

Как определить фазу и ноль мультиметром.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВИГАТЕЛЯ В СЕТЬ 380 Вольт

Как определить фазу и ноль мультиметром, индикаторной отверткой и без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет найти фазу, ноль и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск фазы и нуля является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

  • Что такое фаза и ноль в электричестве для новичка
  • Как определить фазу и ноль индикаторной отверткой
  • Как найти фазу и ноль мультиметром
  • Как узнать где фаза а где ноль без приборов

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определить фазу и ноль мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Содержание

  • 1 Основные понятия
  • 2 Как отличить фазу от нуля
    • 2.1 Как мультиметром определить фазу и ноль
    • 2.2 Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети
    • 2.3 Визуальное определения фазы и нуля
    • 2.4 Контрольная лампочка
    • 2.5 Контрольная картофелина

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

  1. Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
  2. Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
  3. Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».



Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

‎Phase Zero в Apple Podcasts

102 эпизода

Phase Zero приглашает вас отпраздновать все, что связано с Marvel, проводя еженедельные обсуждения теорий, предположений и эксклюзивных интервью. Это место номер один для фанатов MCU, приветствующее новичков и тех, кто думает, что знает все! Ведет Брэндон Дэвис с еженедельными гостями из числа сотрудников ComicBook.com и не только.

  1. Оправдают ли секретные войны шумиху? + Женщина-Халк Эп. 5 (Эпизод 2х36)

    Смогут ли Secret Wars оправдать шумиху? + Женщина-Халк Эп. 5 (Эпизод 2×36)

    До выхода «Секретных войн» осталось меньше 3 лет, поэтому возможно ли, чтобы самый большой фильм кинематографической вселенной Marvel оправдал ажиотаж и сравнялся с «Мстителями: Финал»? Кроме того, Чарли Кокс собирается взять на себя всю дискуссию MCU и She-Hulk Episode 5 во второй половине шоу!
    Узнайте больше о вариантах рекламы. Посетите megaphone.fm/adchoices

  2. Бонусный эпизод №13: В прямом эфире с D23! ГРОМОВЫЕ В ролях! Оборотень ночью! Новые трейлеры и многое другое!

    Бонусный эпизод №13: ПРЯМОЙ ЭФИР С D23! ГРОМОВЫЕ В ролях! Оборотень ночью! Новые трейлеры и многое другое!

    Это специальный бонусный эпизод Phase Zero с Брэндоном Дэвисом и Джейми Джираком в прямом эфире на D23 Expo 2022, чтобы познакомить вас со ВСЕМИ новостями MCU, которые появились во время масштабных презентаций Marvel! Полный состав «Громовержцев», новые трейлеры, новости «Фантастической четверки», обновления «Секретного вторжения», «Ночной оборотень» и многое другое!
    Узнайте больше о вариантах рекламы. Посетите megaphone.fm/adchoices

  3. Эпизод 2×35: Предсказания D23, Эпизод She-Hulk. 4 с интервью Мэдисинн!

    Эпизод 2×35: Предсказания D23, Женщина-Халк Эп. 4 с интервью Мэдисинн!

     На выставке D23 скоро будут новости Marvel Studios или этапы 5 и 6, поэтому команда излагает именно то, что они ожидают в субботу. Кроме того, обсуждение 4-го эпизода «Женщины-Халка» с самой легендарной Мэдисин, Пэтти Гуггенхайм!
    Узнайте больше о вариантах рекламы. Посетите megaphone.fm/adchoices

  4. Эпизод 2×33: Женщина-Халк Эпизод 2, Обновления Человека-паука и Тора

    Эпизод 2×33: Женщина-Халк. Эпизод 2, обновления «Человек-паук и Тор»

     Второй эпизод «Женщины-Халк» здесь, и нам нужно поговорить об этих основных связях MCU! К нам присоединился актер Холдена Холливея Стив Коултер, чтобы все это разобрать. Кроме того, новости о переиздании «Человека-паука: Домой нет», «Тор: Любовь и гром» направляются на Disney+, и мы представляем наши идеи для антологии MCU!
    Узнайте больше о вариантах рекламы. Посетите megaphone.fm/adchoices

  5. Эпизод 2×32: Эра Женщины-Халка начинается

    Эпизод 2×32: Начало эры Женщины-Халка

    Мы говорим о первом эпизоде ​​«Женщина-Халк» Marvel!
    Узнайте больше о вариантах рекламы. Посетите megaphone.fm/adchoices

Отзывы клиентов

457 оценок

Хозяева с наибольшим…

… прелесть! Хотя я люблю MCU, это не контент, который возвращает меня к этому сериалу. Тормозные хозяева всегда вызывают у меня улыбку и часто смеются вслух. Они разные, позитивные и настоящие любители средств массовой информации. Типы ботаников, с которыми я бы хотел выпить пива! Спасибо за кое-что, чего можно с нетерпением ждать каждую неделю

Мой любимый подкаст!

Phase Zero — мой любимый подкаст. Я люблю слушать все, что связано с Marvel, от горячих дублей до точных прогнозов. Я начал настраиваться, когда у меня был трудный период в моей личной жизни, и наличие места, где можно услышать о моих любимых вещах, помогло мне пройти через это. Я благодарен команде рок-звезд на comicbook.com за создание этого подкаста и всегда с нетерпением жду нового эпизода.

Так весело!

Этот подкаст идеально подходит для каждого фаната Marvel! Ведущие настолько искренне и увлечены шоу чудес. Знания и любовь Джима к лунному рыцарю просто невероятны. Это заставляет вас хотеть подобрать комикс на месте! Я не могу дождаться дебюта Новы и Шехалка, чтобы мы могли услышать то же самое с Дженной и BD! Продолжайте сокрушать его!

Вам также может понравиться

Phase Zero: последняя большая идея Пентагона | Центр глобального развития

БЛОГ

20 июля 2007 г.

Хотите узнать больше от CGD? Подпишитесь на нашу еженедельную рассылку

В лексикон национальной безопасности вошел новый термин, любезно предоставленный Пентагоном. Это «Нулевая фаза». И это имеет некоторые потенциально тревожные последствия для внешней политики США и политики развития, особенно в Африке. К сожалению, концепция не получает должного внимания. Министерство обороны (DoD) тратит бессчетное количество часов на составление планов потенциальных войн. В каждом плане излагаются конкретные задачи и военные потребности для отдельных этапов войны, от подготовки к боевым действиям (этап 1), до начала военных действий (этап 2), до крупных боевых действий (этап 3) и до «постконфликтного периода». «Стабилизация (Этап 4), а затем к переходу под гражданский контроль (Этап 5). Совсем недавно у Пентагона появилась идея, что повышенное внимание военных к предконфликтным ситуациям — превентивные действия — может принести огромные дивиденды, поскольку отпадает необходимость в использовании американских войск по всему миру. Вот тут-то и начинается Фаза Ноль. Она подразумевает, что перед обширными региональными боевыми командованиями Америки стоит новая военная миссия — ликвидировать корни нестабильности и терроризма в самых неблагополучных странах мира.

Обоснование этой новой миссии было изложено в Quadrennial Defense Review 2006 года. В QDR утверждается, что победа в «долгой войне» с терроризмом требует поддержки слабых и несостоятельных государств, чтобы они могли лучше защищать свои границы и территории и ликвидировать «неуправляемые пространства», гостеприимные для врагов Америки. Соответственно, вооруженные силы США должны расширить подготовку иностранных сил безопасности и сотрудничать с гражданскими агентствами США в привлечении развивающихся стран. Центральным элементом этой стратегии является недавно объявленное Африканское командование (AFRICOM), которое должно начать операции в конце 2008 года. По данным Пентагона, основной задачей этого командования будет «формирование» действий, направленных на смягчение тревожных тенденций до того, как они перерастут в кризис, а не чем традиционные операции с применением силы. С этой целью AFRICOM будет межведомственной операцией. Хотя командующим будет генерал с четырьмя звездами, один из двух его заместителей будет старшим офицером дипломатической службы США, а в состав командования войдет много сотрудников гражданских агентств США. Так в чем проблема? Разве мы не должны приветствовать военную заботу США о предотвращении конфликтов и устранении нестабильности в слабых и несостоятельных государствах? Опасность этой схемы заключается в том, что она ставит Пентагон на место водителя и угрожает милитаризировать взаимодействие США с Африкой. Межведомственная координация — это одно, но возлагать руководство этой интеграцией на Пентагон — рискованное предложение, как ясно показывает недавняя статья в «Вашингтон пост». То, что Пентагон называет «нулевой фазой», подозрительно похоже на то, что некоторые из нас до сих пор причудливо называют «дипломатией» и «помощью в целях развития». Учитывая огромные ресурсы Пентагона по сравнению с гражданскими агентствами, любые «формирующие» действия, исходящие от AFRICOM, скорее всего, будут отражать военные приоритеты США и не будут учитывать более широкие политические соображения и соображения развития. В конце концов, главная забота Минобороны в слабых и несостоятельных государствах — наращивание потенциала местных сил безопасности. Вопрос о том, находятся ли эти силы под эффективным и подотчетным гражданским контролем, является второстепенным. В более общем плане, американские вооруженные силы совершенно не подготовлены к тому, чтобы умело устранять структурные источники отсталости, отчуждения и нестабильности в странах-мишенях. Устранение таких недостатков потребует многолетнего подхода к управлению и развитию под руководством Государственного департамента и при поддержке Агентства США по международному развитию и других гражданских агентств, при этом военные будут играть вспомогательную роль. Центральным элементом этой стратегии является недавно объявленное Африканское командование. Стремление объединить все действия нулевой фазы в боевом командовании понятно. В отличие от Государственного департамента, который опирается на посольства на уровне страны, несколько командований обеспечивают привлекательную платформу для региональных подходов. Но, как я указал в недавней книге с Кейси Браун, эффективные общегосударственные подходы к нестабильным государствам работают лучше всего, когда каждому из «3D» — развитию, дипломатии и обороне — уделяется равное внимание. Возлагая на Пентагон ответственность за общегосударственную интеграцию политики, AFRICOM рискует подорвать публичную дипломатию США, подчеркнув при этом наш имидж милитаристской нации. Это также укрепляет одно из самых тревожных наследий Буша. администрация: передача внешней политики США Министерству обороны. С 9/11 Пентагон превратился в огромного поставщика экономической, гуманитарной помощи, помощи в области безопасности и борьбы с терроризмом не только в Ираке и Афганистане, но и в десятках африканских стран. По сути, эта нездоровая динамика отражает вопиющее несоответствие между полномочиями, предоставленными госсекретарю для руководства глобальной деятельностью страны, и скудными ресурсами, фактически выделенными Государственному департаменту и USAID для выполнения этого мандата. Огромные возможности Пентагона создают постоянное притяжение, оттягивая гражданское руководство внешней политикой США. Но окончательный ответ заключается не в том, чтобы сдаться этому притяжению, а в том, чтобы бороться с ним. Администрация Буша и Конгресс должны обеспечить, чтобы гражданская ветвь власти имела полномочия, персонал и ресурсы, необходимые для формирования глобального участия США в «нулевой фазе» и в дальнейшем.

Заявление об отказе от ответственности

Сообщения в блогах CGD отражают точку зрения авторов, основанную на предшествующих исследованиях и опыте в их областях знаний. CGD является беспартийной, независимой организацией и не занимает институциональных позиций.

Темы

Регионы

Африка

Эффективность помощи

Нестабильность и развитие

Подробнее

РАБОЧИЕ ДОКУМЕНТЫ

В чем смысл обучения?

21 апреля 2022 г.

РАБОЧИЕ ДОКУМЕНТЫ

Решение проблем здравоохранения в развивающихся странах Азии с помощью корректирующих налогов

20 апреля 2022 г.

РАБОЧИЕ ДОКУМЕНТЫ

Фискальная политика для инклюзивного роста в Азии

Бенедикт Клементс и другие.

06 апреля 2022 г.

CGD ПРИМЕЧАНИЯ

Раствор Pemex для растворителя Мексика

Лаура Альфаро и другие.

18 июля 2019 г.

Подпишитесь, чтобы получать еженедельные обновления разработки:

CountryAfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, Plurinational State ofBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas )Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГу yanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarReunionRomaniaRussian FederationRwandaSaint BarthélemySaint Елена, Вознесение и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-Мартин (фр. ch part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSerbia and MontenegroSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos ОстроваТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, БританскиеУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Комментарии

Этот сайт защищен reCAPTCHA и Google Политика конфиденциальности и Применяются Условия использования.

Phase Zero Профиль компании: оценка и инвесторы

Обзор нулевой фазы

  • Основан
  • 2020

  • Статус
  • Частный

  • Сотрудники
  • 6

  • Тип последней сделки
  • Семена

  • Сумма последней сделки
  • 5M”>

    1,5 миллиона долларов

  • Инвесторы
  • 7

Временная шкала нулевой фазы

20212022

Дата основанияФинансирование РаундЗахвачено Количество сотрудниковРасчетный прирост сотрудников

Хотите получить подробные данные о компаниях, число которых превышает 3 млн?

То, что вы здесь видите, оставляет желать лучшего

Запросить бесплатную пробную версию

Хотите покопаться в этом профиле?

Мы поможем вам найти то, что вам нужно

Узнать больше

Этап нулевой оценки и финансирования

Тип сделки Дата Сумма Обновлен до настоящего времени Пост-Вал Статус Стадия
2. Раунд 16 мая 2022 г. 1,5 млн долларов 00000 Завершено Получение дохода
1. Ускоритель/инкубатор 14 сентября 2021 г. 00000 00000 Завершено Запуск

Чтобы просмотреть полную историю оценки и финансирования Phase Zero, запросите доступ »

Сравнение нулевой фазы

Описание

Первичная промышленность
Отрасль

Расположение штаб-квартиры

Сотрудники

Всего собрано

Последующая оценка

Подробная информация о последнем финансировании

Разработчик облачной платформы управления данными, предназначенной для хранения, анализа и извлечения информации о пациентах

Системы медицинской документации

Бостон, Массачусетс

6 По состоянию на 2022 год

00000

000000000 00000

000000

t nulla pariatur. Excepteur sint occaecat cupidat non proident, sunt in culpa qui officia deserunt

0000000000 0000000 (0000000000)

Кембридж, Массачусетс

0 На 0000

0000

0000000000 0 0000

000 00

e velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidat non proident,

0000000000 0000000 (0000000000)

Уотертаун, Массачусетс

00 По состоянию на 0000

000,00

0000 0000-00-00

00000000000 000.00

Добавить сравнение

Функция сравнения PitchBook позволяет вам сопоставить ключевые показатели похожих компаний. Персонализируйте, какие точки данных вы хотите видеть, и мгновенно создавайте визуализации.

Запросить бесплатную пробную версию

Конкуренты Phase Zero (5)

Название компании Статус финансирования Местоположение Сотрудники Всего собрано Последняя дата финансирования/тип Последняя сумма финансирования
Телескоп Поддерживаемый венчурным капиталом Кембридж, Массачусетс, 0 0000 0000000000 0 0000
000 000000 Поддерживаемый венчурным капиталом Уотертаун, Массачусетс, 00 000,00 00000000000 000,00
000000 000000 Поддерживаемый венчурным капиталом Сан-Франциско, Калифорния 00 0000 000000000 – 0000
00000000 Поддерживаемый венчурным капиталом Нью-Йорк, NY 00 000,00 00000000000 000,00
0000000 000000 Поддерживаемый венчурным капиталом Нью-Йорк, NY 00 00. 000 000000000 00.000

Вы просматриваете 5 из 5 конкурентов. Получить полный список »

Руководящая группа Phase Zero (2)

Имя Титул Сиденье за ​​столом Контактная информация
Нгок Ле Главный исполнительный директор и соучредитель
Кевин Йи Соучредитель, технический директор и член правления

Чтобы просмотреть полную историю членов исполнительной команды Phase Zero, запросите доступ »

Члены правления Phase Zero (1)

Имя Представляющий Роль С
Кевин Йи Нулевая фаза Соучредитель, технический директор и член правления 000 0000

Чтобы просмотреть полную историю членов совета директоров Phase Zero, запросите доступ »

Инвесторы нулевой фазы (7)

Имя инвестора Тип инвестора Холдинг Инвестор с Раунды с участием Контактная информация
Amplify. LA Венчурный капитал Меньшинство 000 0000 000000 0
Лаборатории Коа Венчурный капитал Меньшинство 000 0000 000000 0
Парад Венчурс Венчурный капитал Меньшинство 000 0000 000000 0
Фонд Венчурный капитал Меньшинство 000 0000 000000 0
Парето Холдингс Ускоритель/инкубатор Меньшинство 000 0000 000000 0

Вы просматриваете 5 из 7 инвесторов. Получить полный список »

Готовы начать?

Запросить бесплатную пробную версию

Нулевая фаза плана разработки продукта

Итог: Надлежащее выполнение нулевой фазы имеет решающее значение для успешной разработки вашего плана разработки продукта. На этом этапе вы определите проектные и эксплуатационные характеристики вашего продукта, которые сформируют прочную основу, на которой вы сможете начать свою инженерную деятельность. Проведите этот этап вдумчиво, и вы сможете избежать дорогостоящих ошибок в будущем.

Что такое нулевая фаза плана разработки продукта?

Успех любого плана разработки продукта всегда зависел от того, насколько серьезно разработчики относятся к нулевой фазе. Цель этого этапа — четко понять проблему, установить требования к продукту и тщательно детализировать действия по определению объема.

В нулевой фазе главный вопрос, на который необходимо ответить, звучит так: какой продукт вы разрабатываете?

На этом этапе спецификации продукта и ключевые показатели эффективности должны получить подробную форму. Эти спецификации обеспечивают прочную «основу проектирования», на которой вы можете начать строить предварительные предположения, позволяющие целенаправленно перейти к следующему этапу (идеи и концептуализация). Нулевой этап также является подходящим временем для определения ролей и обязанностей для вас и вашей команды.

Вопросы, которые следует задавать во время нулевой фазы

Чтобы правильно составить план разработки продукта, вам нужно знать, какие вопросы следует задавать во время деятельности в нулевой фазе.

Вот примерный список для начала. Вы заметите, что большинство этих вопросов нацелены на четкое определение требований к продукту.

  • Что должен делать этот продукт?
  • Каковы критически важные функции продукта? Что такое «приятные» функции?
  • Какую проблему решает этот продукт?
  • Чего не делает этот продукт?
  • Что нам понадобится для создания этого продукта?
  • Как мы будем измерять производительность этого продукта?
  • Кто будет пользователями нашего продукта?
  • Что нужно пользователям нашего продукта?
  • Какие высокоуровневые задачи мы ожидаем от пользователей?
  • Есть ли какие-либо цели COG, о которых следует помнить?
  • Есть ли какие-либо нормативные требования, которым мы должны соответствовать?


Важность нулевой фазы в плане разработки продукта

«Прежде чем положить карандаш на салфетку, прежде чем испортить несколько белых досок и прежде чем подумать о линиях стиля, отделке поверхности и цвете — вы должны создать нулевую фазу», — Эндрю Годдард.

1. Создание основы для успешной разработки продукта

Воспринимайте нулевую фазу как основу для остальной части разработки вашего продукта. Когда дело доходит до дизайна продукта, дизайнеры ориентируются на требования к продукту, установленные во время нулевого этапа.

Если проектирование начинается на основе требований, которые не были должным образом оценены, вы можете в конечном итоге разработать отличную систему — в срок и в рамках бюджета — но в конечном итоге она не будет соответствовать потребностям пользователя.

2. Уточнение ролей и обязанностей

Нулевой этап — это также время для уточнения ролей и обязанностей среди членов вашей команды. Невыполнение этого требования и отсутствие общего понимания могут привести к тому, что проекты отойдут на второй план.

3. Предотвращение расширения масштаба для экономии времени и ресурсов

Одним из самых больших последствий плохо проведенной фазы Zero является «расползание масштаба». Если вы не оцените должным образом требования вашего продукта на нулевой фазе, вы можете обнаружить, что ваша команда добавляет или заменяет функции на поздних этапах процесса разработки продукта. Это может серьезно задержать сроки проекта и стоить вам кучу денег.

4. Соответствие требованиям к продукту и нормам

Очень важно, чтобы вы действительно четко представляли требования к вашему продукту, прежде чем переходить от нулевого этапа, и оставались верными этим идеям по мере разработки — это убережет вас от прыжка с головой в дорогостоящие отклонения. позже в процессе.

Подробнее о правилах медицинского оборудования

5. Принятие обоснованных решений, основанных на исследованиях

Наконец, Phase Zero — это возможность подтвердить требования и спецификации вашего продукта данными. Бросьте вызов своим предположениям и установите количественные показатели для вашего продукта — постарайтесь отойти от качественных характеристик, таких как «максимальная мощность». Это поможет гарантировать, что вы спроектируете и создадите продукт, который действительно отвечает потребностям людей.

Контрольный список нулевой фазы

Вот список вещей, которые вы должны стремиться выполнить во время своей деятельности в нулевой фазе:

  1. Понять свои маркетинговые и бизнес-цели
  2. Установите требования к продукту, в том числе, как минимум: приблизительную стоимость товаров (COG), время выхода на рынок и критические характеристики (рыночные дифференциаторы)
  3. Определите своих пользователей и определите пользовательские задачи высокого уровня
  4. Подробные технические характеристики с допусками
  5. Установка ключевых дат и вех
  6. Уточнить роли и обязанности членов команды
  7. Уточните ключевые области риска или уроки, извлеченные из предыдущих проектов, которые могут быть применимы к вашему новому проекту
  8. Исследуйте конкурирующие или эквивалентные продукты — это особенно важно, если вы разрабатываете медицинское устройство, которое должно пройти одобрение FDA.

Узнайте, как сотрудничество с компанией по промышленному дизайну может сэкономить время и ресурсы в процессе разработки продукта.

Оптимизация всех этапов за счет партнерства с фирмой по разработке продуктов

На этом первом этапе процесса разработки продукта выполняется много важной работы. Возможно, у вас есть блестящая идея, но вы не знаете, с чего начать, когда дело доходит до исследования пользователей и спецификаций продукта.

Нет проблем — партнерство с компанией по разработке продуктов позволяет оптимизировать все этапы плана разработки продукта, чтобы сократить время выхода на рынок, сократить количество отходов и обеспечить соблюдение нормативных требований.

Команда инженеров и дизайнеров Goddard Inc. хорошо разбирается в нулевой фазе разработки медицинского оборудования, медико-биологических наук и диагностики, а также высокотехнологичных потребительских и промышленных технологий.

От концепции до производства наши высококвалифицированные инженеры и дизайнеры обеспечивают конкурентное преимущество благодаря нашей модели партнерства на месте, приверженности качеству, совместному опыту и уникальным программам развития сотрудников.

Мы будем рады узнать, над чем вы работаете.

Расскажите нам о своем проекте, и давайте начнем разговор о создании продуктов с технической точностью и элегантным дизайном.

Узнайте, что и почему Phase Zero в дизайне

Phase Zero — это стратегия проектирования , которая помогает компаниям, производящим медицинское оборудование, эффективно использовать ресурсы с помощью новых продуктов. Вот как.

Когда речь идет о медицинских устройствах, большинство компаний начинают с официального процесса разработки продукта. Эти структуры обычно состоят из последовательности этапов, предназначенных для перехода от требований к квалифицированным образцам с производственной линии; обычно с четырьмя или пятью этапами ворот по пути. Участие в таком процессе организует и уделяет внимание всем аспектам продукта, многократно тестируя и улучшая дизайн для обеспечения функциональности, безопасности и соответствия рыночным нормам.

Хотя эти процессы и связанные с ними действия имеют решающее значение для создания медицинского устройства, успех на рынке должен основываться на работе, проделанной до начала процесса разработки продукта. Работа, которая уточняет исходные данные по нескольким ключевым параметрам, часто необходима организации для снижения рисков, связанных с запуском продукта. Им следует предусмотреть целенаправленные усилия, направленные на развитие уверенности в следующих столпах:

В первые дни возможности организации, производящие медицинские устройства, должны учитывать уровень своей уверенности в каждом из этих аспектов. Если есть серьезные сомнения по поводу любого из этих ключевых аспектов видения, функционирования или жизнеспособности бизнеса, это должно инициировать усилия по «нулевой фазе».

Нулевой этап — это шаг, который позволяет команде разработчиков сосредоточиться на проблемной теме, снижая риск провала и повышая уверенность в проекте.

Короче говоря, если что-то не дает вам спать по ночам, возможно, пришло время начать нулевую фазу.

Наполните свои резервуары

Нулевой этап — это одновременно исследование определенного элемента риска и целенаправленная работа по снижению риска. Хотя может показаться, что добавление шага замедлит разработку, при правильном использовании он делает формальный процесс разработки продукта гораздо более эффективным. Команда разработчиков будет уверена, что их вклад приведет к созданию жизнеспособного продукта. Такая предварительная работа помогает избежать ловушек разработки, таких как разрешение посторонних сценариев использования, которые могут привести к конфликту требований, или допущение неприятных последствий предполагаемых решений на поздних этапах программы. А поскольку нулевая фаза ориентирована на осуществимость на ранней стадии, бремя контроля проектирования часто может быть уменьшено или полностью устранено, в отличие от формальных этапов разработки продукта.

Если мы подумаем о нашей уверенности в видении и ценности, функции и бизнес-стратегии, как о резервуарах, Фаза Ноль работает, чтобы заполнить самый низкий резервуар. Имейте в виду, что каждый аспект следует исследовать индивидуально — это нормально, если вы будете участвовать в нескольких этапах нулевой фазы. Это сужение фокуса помогает каждой работе на нулевом этапе иметь четкие цели, которые позволяют небольшой команде применять структуру и самостоятельно управлять своими действиями на нулевом этапе. Хотя деятельность Phase Zero может длиться несколько месяцев или даже несколько лет, этот процесс может дать ценную информацию и гарантировать запуск продукта со значительно сниженными рисками.

В случае успеха нулевой этап повышает доверие организации к ценности продукта, его функциональности и тому, как он соответствует общим целям бизнеса.

Видение и ценность

Обеспечение видения и ценности включает в себя глубокое понимание пользователей для создания проверенного видения и истории продукта. Действия на этом этапе будут включать исследования пользователей и исследования рынка. На этом этапе часто рассматриваются потребности и предпочтения пользователей, чтобы сделать продукт лучше. Это также может включать в себя поиск конкурентов на рынке. Деятельность в области видения и ценности довольно хорошо изучена и уже давно служит основой для успешного запуска продукта. Дизайнерские дома часто преуспевают в деятельности, которая помогает отточить видение и ценность.

Техническая функциональность

Оценка технической функциональности включает создание и демонстрацию новых технических возможностей и функций. Он должен включать конкретные шаги для оценки технологии и осуществимости посредством тестирования прототипов и других действий. На этом этапе проверьте стоимость и производительность, надежность и надежность. Раннее прототипирование имеет решающее значение для создания технической функциональности. Опять же, дизайнерские дома часто могут заполнить любые организационные пробелы для выполнения этих шагов.

Бизнес-стратегия

Бизнес-стратегия может охватывать ряд идей, которые могут быть использованы для поддержки подхода к коммерциализации продукта и бизнес-планирования. Они могут включать модель роста бизнеса, соответствие рынку, ландшафт ИС, регулирование и возмещение, а также процесс принятия решений. Поскольку бизнес-стратегия включает в себя различные категории и иногда значительную работу в каждой категории, бизнес-стратегия заслуживает глубокого изучения. Также может потребоваться помощь различных специалистов. В частности, стартапам может потребоваться затратить значительное количество энергии и ресурсов на обеспечение обоснованности их бизнес-стратегий.

Три столпа успеха возможностей

У организаций по развитию, особенно у стартапов, может возникнуть соблазн сосредоточиться на своей зоне комфорта, например, на сильных сторонах своих технологий. Фаза Zero предназначена для того, чтобы производители медицинского оборудования учитывали три столпа успеха возможностей: видение и ценность, функциональность и бизнес-стратегию. Слабость в любой из этих областей может помешать успеху на рынке.

Трата времени и ресурсов на неудобные части процессов нулевой фазы может в конечном итоге сэкономить время и деньги, сделав структуру разработки продукта более эффективной. Компании могут повысить эффективность, потому что подготовка в конечном итоге экономит время и деньги.

Нулевая фаза может помочь организации снизить риск неудачи в будущем развитии. Это увеличивает вероятность успеха запуска продукта.

Когда компании рассматривают видение и ценность, техническую осуществимость и бизнес-стратегию, они должны оценить, в чем продукты слабы, где риск наибольший. Стратегии Phase Zero могут помочь с уверенностью заполнить эти резервуары.

Фаза и ноль в электрике

Владелец квартиры или частного дома, решив проделать какую-либо процедуру, связанную с электричеством, будь то установка розетки или выключателя, вешание люстры или бра, неизменно сталкивается с необходимостью определить, где фаза и нейтраль провода расположены по месту работы, как и заземляющий кабель. Это необходимо для того, чтобы правильно подключить монтируемый элемент, а также во избежание случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, а вот для новичка может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

Содержание

  • Чем отличается фазный провод от нулевого?
  • Для чего нужен заземляющий кабель?
  • Бытовая электропроводка: найти ноль и фазу
    • Проверка электрической лампочкой
    • Проверка индикаторной отверткой
    • Проверка мультиметром
  • Вывод

Чем отличается фазный провод от нулевого?

Фазовый кабель предназначен для подачи электроэнергии в нужное место. Если говорить о трехфазной электросети, то на единственный нулевой провод (нейтраль) приходится три ввода тока. Это связано с тем, что поток электронов в цепи такого типа имеет фазовый сдвиг в 120 градусов, и наличие в ней одного нулевого кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, при этом ноль, как и провод заземления, не находится под напряжением. На паре фазных проводов значение напряжения 380 В.

Линейные кабели предназначены для соединения фазы нагрузки с фазой генератора. Нулевой провод (рабочий ноль) предназначен для соединения нулей нагрузки и генератора. От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым тросам.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода – создать цепь с низким показателем сопротивления, чтобы в случае короткого замыкания ток был достаточным для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует быстрое отключение от сети.

В современной электропроводке оболочка нулевого проводника синего или голубого цвета. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Этот кабель имеет желто-зеленое покрытие.

В зависимости от назначения ЛЭП может иметь:

  • Провод с глухозаземленной нейтралью.
  • Изолированный нейтральный провод.
  • Эффективно заземленный ноль.

Линия первого типа все чаще используется при обустройстве современных жилых домов.

Для того, чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами, а также подается по трем высоковольтным фазным проводникам. Рабочий ноль, являющийся четвертым проводом, подается от той же генераторной установки.

Наглядно про разницу между фазой и нулем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных бытовых электроприборах. Он помогает снизить величину тока до безопасного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, прикасающегося к устройству, от поражения электрическим током. Также заземляющие устройства являются составной частью молниеотводов. на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая возгорания.

На вопрос – как отличить грозотрос – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и соединяет сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Бытовая электропроводка: найти ноль и фазу

Установить дома, где какой провод находится, можно по-разному. Мы разберем только самые распространенные и доступные практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).

О цветовой маркировке фазных, нулевых и заземляющих проводов в видео:

Проверка с помощью электрической лампы

Перед началом такого теста нужно собрать тестовое устройство с помощью лампочки. Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клемме проводов, сняв изоляцию с их концов с помощью съемника или обычного ножа. Затем к испытуемым жилам необходимо поочередно прикладывать проводники лампы. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если кабель проверять на две жилы, то уже понятно, что вторая будет нулевая.

Проверка индикаторной отверткой

Индикаторная отвертка – хороший помощник в электромонтажных работах. Этот недорогой инструмент основан на принципе протекания емкостного тока через корпус индикатора. Включает в себя следующие основные элементы:

  • Металлический наконечник в форме плоской отвертки, прикрепляемый к проводам для тестирования.
  • Неоновая лампа, которая загорается при прохождении через нее тока и тем самым сигнализирует о фазовом потенциале.
  • Резистор для ограничения величины электрического тока, предохраняющий устройство от возгорания под действием мощного потока электронов.
  • Контактная площадка, позволяющая создавать цепь при прикосновении.

Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батареями, но простой прибор китайского производства вполне доступен каждому и должен быть в наличии у каждого хозяина дома.

Если проверять наличие напряжения на проводе этим прибором при дневном свете, то при работе придется присматриваться внимательнее, так как свечение сигнальной лампы будет плохо заметно.

При касании кончиком отвертки фазного контакта загорается индикатор. При этом он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод о проблемах в схеме подключения.

При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера необходимо перевести прибор в режим вольтметра и попарно измерить напряжение между контактами. Между фазой и любым другим проводом этот показатель должен быть 220 В, а прикладывание щупов к земле и защитному нулю должно свидетельствовать об отсутствии напряжения.

Вывод

В этом материале мы подробно ответили на вопрос, что такое фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где находится фазный проводник в проводке. Какой из этих способов предпочтительнее решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен. Неверные результаты проверки могут привести к перегоранию приборов при подключении или, что еще хуже, к поражению электрическим током.

Оставить комментарий
