Как понять где фаза а где ноль в проводах: 5 способов узнать

Согласно нормам ПУЭ к выключателю должен подсоединяться фазный провод. При ремонте или реконструкции электропроводки могут возникнуть и другие ситуации, при которых имеет значение, какой из проводов нейтраль, а какой фаза.

При наличии бирок на концах проводников это несложно, но как понять где фаза, а где ноль в проводах, если маркировка на проводах отсутствует? В этом случае необходимо иметь минимальные знания электротехники или внимательно изучить следующую статью.

Зачем нужно определять, где фаза, а где ноль

Для работы электроприборов не имеет значения, к какой клемме присоединяется фазный, а к какой нулевой проводник, но для повышения безопасности людей, живущих в доме, эти провода в некоторых ситуациях должны подключаться определённым образом:

  • К выключателю освещения необходимо подводить фазный провод, а к лампе нулевой. Это обеспечивает отсутствие напряжения в светильнике при выключенном освещении и позволяет производить замену лампы и ремонт осветительной аппаратуры без отключения автоматического выключателя.
    Это требование так же указано в “библии” электромонтёров – ПУЭ п.6.6.28.

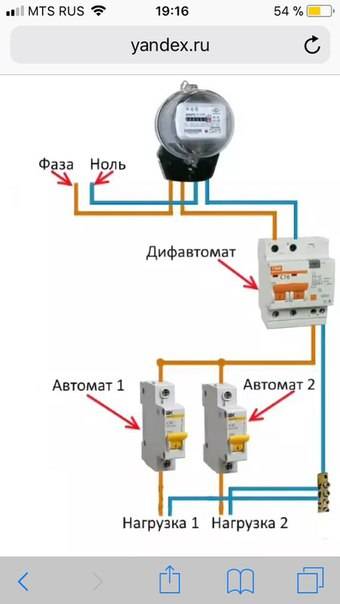

  • Наличие в схеме электропроводки УЗО. Использование вместо нулевого проводника заземляющего при подключении электроприборов, освещения и розеток приводит к появлению тока утечки, нарушению равенства токов в нейтрали и фазном проводе и срабатыванию дифзащиты

Простые способы, как найти фазу

Для поиска фазного провода в электропроводке используются различные методы.

По цветовой маркировке

Это самый простой метод, позволяющий выполнить эту работу без каких-либо приборов, однако он применим только к электропроводке, выполненной согласно стандарту IEC 60446, принятому в 2004 году.

В этом случае согласно правилам цветовой маркировки изоляции проводов фазный провод в однофазной электропроводке и двух- или трёхжильных кабелях чаще всего окрашен в коричневый цвет, а в трёхфазной проводке и четырёх- или пятижильных кабелях оболочка может быть любого цвета, кроме синего и жёлто-зелёного.

С помощью индикаторной отвертки

Этот инструмент позволяет определить фазный контакт даже в закрытой розетке. Принцип работы индикаторной отвёртки основан на протекании через него активного тока, причём жало индикатора должно касаться проверяемого проводника, а вторым проводником является тело человека.

Принципиальная схема индикатора состоит из следующих узлов:

  • Жало отвёртки. Является одним из контактов электросхемы инструмента.
  • Индикатор. В старых моделях это неоновая лампочка, в более новых светодиод или ЖК дисплей.
  • Токоограничивающий элемент. В аппаратах с неонкой это резистор номиналом 1 МОм, в индикаторах со светодиодом или дисплеем ток ограничивается электронной схемой с питанием от батареек.
  • Контактное кольцо или площадка. Находится в рукоятке и служит для замыкания цепи через тело и перед тем, как найти фазу и ноль индикаторной отверткой, следует дотронуться к нему пальцами.

При прикосновении жала к фазному проводу, а человека к контактному кольцу в рукоятке ток начинает идти по цепи “жало-неонка-резистор-контакт-тело-пол” и лампа загорается.

Важно! При помощи индикаторной отвёртки с гарантией можно найти только фазный провод. Отсутствие сигнала не указывает на нулевой проводник, он может быть отключённым или оборванным, а при подаче питания на нём так же может появиться напряжение.

Как найти фазу указателем напряжения

Более надёжными являются индикаторы напряжения, как старые, которые использовались ещё в советское время, ПИН-90, так и более современные, имеющие встроенную функцию указания фазы.

Принцип действия этих устройств аналогичен индикаторной отвёртке, но конструкция прибора позволяет кроме фазного найти так же заземляющий и нейтральный проводники.

Для определения фазы один из щупов должен касаться проверяемого провода, а рукой при этом необходимо, в зависимости от конструкции, касаться второго щупа или специального вывода. При контакте с фазой на приборе загорится лампочка, светодиод или прозвучит звуковой сигнал.

С помощью мультиметра

Этот прибор можно применять для поиска фазы аналогично индикаторной отвёртке, однако необходимо использовать цифровой мультиметр. Он имеет встроенный усилитель сигнала и является более чувствительным, чем стрелочный прибор, требующий больший ток для работы показания которого составят менее 1 В. Есть два варианта, как найти фазу с помощью мультиметра.

Более надёжным способом является поиск фазного проводника при контакте тела с прибором:

  1. 1. перед тем, как найти фазу мультиметром, следует подключить щупы к прибору;
  2. 2. переключить мультиметр для измерения переменного напряжения ACV на предел 750В;
  3. 3. один из щупов взять за металлический наконечник незащищённой рукой;
  4. 4. вторым щупом поочерёдно дотронуться до всех проверяемых проводов.

При прикосновении к фазному контакту дисплей прибора покажет наличие напряжения. Его величина зависит от многих факторов и находится в диапазоне 20-100 Вольт. Так же, как и индикатор напряжения, после определения фазного проводника мультиметром можно найти нулевой провод и заземляющий.

Такой метод поиска фазы не указан в инструкции к прибору, поэтому для большей безопасности можно использовать “бесконтактный” метод, при котором нет необходимости дотрагиваться рукой до второго щупа. Показания мультиметра при этом составят 3-15 Вольт, что достаточно для поиска фазы.

При помощи контрольной лампы

Кроме методов, требующих специальных инструментов, существует достаточно опасный способ, как понять, где фаза, а где ноль в проводах при помощи контрольной лампы или контрольки. Для этого достаточно иметь обычную лампу, патрон и два куска провода. Для сборки этого приспособления провода с зачищенными концами подключают к патрону и закручивают в него лампу.

Для определения фазного провода один из проводов присоединяют к заведомо заземлённому элементу – нейтральному или заземляющему проводнику, шине заземления в электрощитке или контуру заземления здания, а вторым проводом поочерёдно прикасаются к проверяемым проводам.

В случае контакта с фазным проводом лампа загорится.

В трёхпроводной электропроводке с заземляющим контактом контрольную лампу последовательно подключают попарно ко всем трём проводам. Тот проводник, при присоединении к которому лампа будет светиться с обоими другими проводами является фазным, оставшиеся являются нейтралью и заземлением.

Этот метод проверки наличия напряжения запрещён ПТБЭЭП и другими нормативными документами. Из-за высокого тока потребления контрольная лампа загорится только при низком сопротивлении электропроводки. Включённая последовательно с проверяемым контактом лампа или плохой контакт в скрутке или клеммнике не позволят лампочке включиться, однако прикосновение к этим проводам опасно для жизни.

Кроме того, возможна ситуация, при которой в кабеле будет обрыв в нулевом и заземляющем проводниках. При этом во всех вариантах подключения контролька светиться не будет, что позволит сделать ошибочный вывод об отсутствии напряжения в сети.

Как определить фазу и ноль

Далеко не всегда достаточно определить, какой из проводников является фазным.

Очень часто, особенно в трёхпроводной однофазной системе электроснабжения, нужно найти нулевой контакт. Это необходимо при подключении розеток или освещения и не всегда, если один из проводов фазный, то второй обязательно нейтраль.

Он может быть отключённым, оборванным или замыкать на ту же или другую фазу. Поэтому необходимо проверку производить для всех проводов и существуют разные способы, как понять, где фаза, а где ноль в проводах.

Информация! Для поиска нулевого, фазного и заземляющего проводов можно использовать те же приборы, которые применялись для определения фазы.

По цветовой маркировке

Это самый простой способ, позволяющий определить фазный и нулевой провод без каких-либо приборов, “на глаз”. Единственный недостаток этого метода заключается в том, что он применим только к электропроводке, проложенной после 2004 года при полной уверенности, что при этом были соблюдены правила цветовой маркировки изоляции проводов:

  • нейтраль N – синий или голубой;
  • заземление РЕ – в продольную жёлто-зелёную полосу;
  • фаза L – в однофазной электропроводке коричневая, в трёхфазной проводке оболочка может быть любого цвета кроме синего(голубого) и жёлто-зелёного.

Важно! Цветовая маркировка проводов не всегда и далеко не всеми электриками соблюдается. Поэтому этот метод является лишь косвенным, по которому нельзя судить есть напряжение на проводе или нет.

При помощи контрольной лампы, индикатора или вольтметра

В двухпроводной схеме электроснабжения это сделать несложно. После определения фазного проводника необходимо узнать, является ли оставшийся проводник нейтралью. Для этого достаточно любым способом проверить потенциал между ними.

Если прибор покажет напряжение сети 220В, значит эти провода, соответственно, ноль и фаза. В противном случае ноль на этом контакте отсутствует из-за аварии или неправильного монтажа.

В трёхпроводной системе с заземляющим проводом выполнить поиск ноля сложнее. Для этого необходимо:

  1. 1. перед тем, как определить фазу и ноль, в электрощитке от вводного автомата нужно отключить нейтральную клемму;
  2. 2. найти фазный провод;
  3. 3. определить, с каким из двух оставшихся проводников и фазным прибор показывает наличие напряжения.

Этот контакт является заземлением.

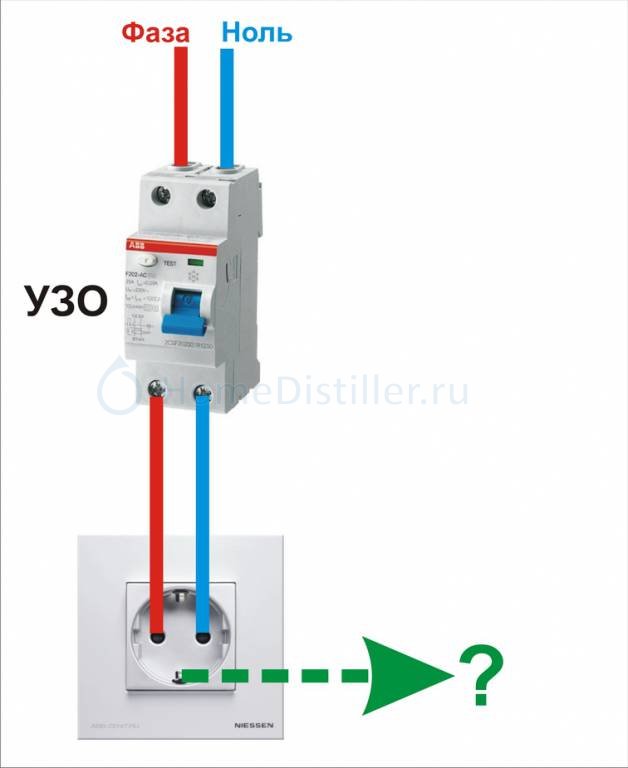

Определение ноля и заземления при помощи УЗО

Один из самых простых методов различить нейтральный и заземляющий контакты – это при помощи контрольной лампы и УЗО или дифавтомат.

Лампочка или другой электроприбор должны иметь мощность не менее 10 Вт, а УЗО уставку срабатывания не более 30мА.

Для поиска ноля и заземления необходимо:

  • найти фазу одним из вышеперечисленных способов;
  • отключить вводной автоматический выключатель;
  • подключить к фазному проводу и одному из оставшихся контрольную лампу;
  • включить автомат;
  • если сработает дифференциальная защита, то выбранный проводник является заземляющим, в противном случае это нейтраль.

Для надёжности данную последовательность действий желательно повторить для второго провода.

Совет! При отсутствии в схеме УЗО его допускается установить временно, снаружи электрощита. Подключение при этом можно выполнить при помощи отрезков гибкого провода.

Вывод

В связи с тем, что определение фазы при помощи цветовой маркировки имеет ограниченную область применения – новая электропроводка, причём выполненная профессионалами, а использование контрольной лампы запрещено ПТБЭЭП и может быть опасным для жизни, существует только три надёжных способа, как узнать, где ноль, а где фаза. Это индикаторная отвёртка, индикатор напряжения с функцией поиска фазы и мультиметр, причём два последних устройства позволяют найти не только фазный проводник, но так же нейтраль и заземление.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Что такое фаза и ноль в электричестве простыми словами | Антиплагиату.НЕТ

Электричество давно стало важной частью нашей жизни. Вместе с тем оно сохранило свою сложность и таинственность. Для того, чтобы понимать, о чём идёт речь, нужно понять смысл основных понятий. Только разобравшись в том, что такое электрический ток, разность потенциалов, чем отличаются фаза и ноль, можно продолжить изучение электричества дальше.

фаза и ноль

фаза и ноль

Чтобы лучше узнать, что представляет собой электричество, нужно начать с фундаментальных понятий — заряда и электрического тока. Изучив их, можно будет понять, что представляют собой фаза и ноль.

Электрический ток и электрический заряд

Имея электрический заряд, физическое тело получает способность создавать электрическое поле. Как известно, всё вокруг нас состоит из атомов и вращающихся вокруг них электронов. Ядро атома имеет положительный заряд, а электроны — отрицательный. Заряд этой частицы равен -1,6, умноженное на 10 в -19 степени Кулона. Это очень маленькая величина.

Предметы могут приобрести как положительный, так и отрицательный заряд. Этого можно, например, добиться, если потереть эбонитовую палочку о шерсть. После этого она приобретёт отрицательный электрический заряд. Это происходит потому, что в эбонитовой палочке образуется избыток электронов.

Можно привести примеры того, как аналогичным образом возникает положительный заряд. Например, если на волосах накапливается статическое электричество, то это связано с потерей некоторого количества электронов. Из-за этого заряд будет положительным.

Теперь можно более точно понять, что представляет собой это понятие. Заряд — это скалярная величина, которая определяет способность создавать электрическое поле.

Теперь можно разобраться в том, что представляет из себя электрический ток. С ним неразрывно связаны понятия напряжения и сопротивления, о которых можно подробно узнать, прочитав нашу статью о них.

Электрические заряды способны перемещаться вдоль проводника. Это упорядоченное движение называют током. Оно возникает благодаря электромагнитному полю. Различают постоянный и переменный ток. В первом случае ток движется, не меняя скорости и направления. Во втором он меняется с течением времени.

В качестве примера источника постоянного тока можно привести батарейку. Переменный ток имеется в бытовых розетках, присутствующих в каждом доме. Его проще передавать на значительные расстояния, поэтому на практике его используют практически везде.

Особую роль играет синусоидальный переменный ток. Он изменяется периодически. Сначала нарастает, достигая максимума, затем спадает, меняет направление и начинает увеличиваться. После достижения предельного значения уменьшается. Затем этот цикл повторяется.

Фаза и ноль в электричестве на примере

Теперь можно объяснить, что представляют из себя фаза, нулевой провод или заземление. Наиболее распространённой на практике является однофазная цепь. Для неё обычно используются три провода: фазовый, нулевой и заземление. По первому из них ток поступает к потребителю. Через нулевой провод он идёт обратно.

пример определения фазы и ноля

пример определения фазы и ноля

Заземление используется для обеспечения безопасности при пользовании электричеством. Избыток электричества с его помощью сможет стекать в землю. Иногда при наличии неисправности оно может скапливаться на электроприборе. Если человек прикоснётся к нему в этот момент, он получит удар электрическим током. Заземление позволяет избежать появления такого электрического заряда.

Фазой называют провод, через который электричество поступает в розетку. Через ноль ток возвращается обратно. Оба провода необходимы для того, чтобы создать ток. Нулевой провод уходит на трансформаторную подстанцию. Там он заземляется.

В трёхфазной сети имеется три фазовых провода и один обратный. Таким способом электрическая энергия доставляется в квартиры. В каждую розетку выходит одна из фаз и нулевой провод. Также существуют специальные трёхфазные розетки, которые используются наиболее мощными электрическими приборами.

В фазовых проводах потенциал имеется в любой момент времени. Когда электрический прибор подключают в розетку, он замыкает собой цепь.

Переменный ток в розетках является синусоидальным. Частота его изменения равна 50 Гц. В однофазных розетках напряжение равно 220 В. Такие розетки используются на территории СНГ. На территории других стран могут действовать другие стандарты. Например, в США в бытовых розетках напряжение 100-127 В с частотой 60 Гц.

Нужно понимать, что несмотря на похожие функции, между нулевым проводом и заземлением имеется разница. Когда в квартиру поступает трёхфазное электричество, разность потенциалов между любой из трёх фаз и нулём всегда равна 220 В. Если вместо последнего использовать заземление, то она может быть другой, создавая риск для работы электроприбора.

При использовании переменного тока фазу и ноль путать нельзя. В противном случае может произойти короткое замыкание. Для этого нужно помнить, что провода имеют разную окраску. Нулевой провод, как правило имеет голубой или синий цвет. Для фазы могут использоваться несколько цветов — чёрный, красный или белый. Если есть провод жёлто-зелёного цвета, то можно быть уверенным, что это заземление.

Сегодня вы разобрались в том, что такое электричество, для чего предназначены фаза и ноль, почему необходимо заземление. Надеемся, что для некоторых эти знания были нужными и интересными. Если речь пойдёт о фазе или нуле, то теперь вы не будете испытывать затруднений в понимании сказанного.

Если потребуется сделать расчёты однофазной или трёхфазной цепи, вы можете обратиться к нашим специалистам. Обратившись в наш сервис, вы убедитесь, что нам можно доверить решение ваших задач.

Как определить фазу, ноль и заземление самому, подручными средствами?

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у фас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?



Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .


Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.


Маркировка проводов по цвету


Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.


Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.



В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года. который жестко регламентирует цветовую маркировку электрических проводов.


Согласно этому стандарту для квартирной электросети:


Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый


Защитный ноль (земля или заземление) – желто-зеленый провод


Фаза – Все остальные цвета среди которых – черный, белый, коричневый. красный и т.д.


Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д. в силу принципиально иной схемы работы этого электрооборудования.


Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).


КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ


Итак, начнем по порядку:


ОПРЕДЕЛЕНИЕ ФАЗЫ


Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ



Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.


Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.


Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.


Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.


ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.


Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.


Определить фазу и ноль из двух проводов


В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.


Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.


Найти фазу, ноль и заземление из трех проводов:


В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.


Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.



После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:


– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.


– Если после смены положения лампа ненадолго вспыхнет. при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.



Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.


А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

http://rozetkaonline.ru

Фаза ноль земля как определить мультиметром

Необходимость в определении фазы, ноля и заземления возникает при монтаже розеток, к которым подходят проводники без маркировки. Поэтому, перед установкой розетки, стоит выяснить, за что отвечает каждый конкретный провод.

Прочитав данную статью, вы сможете узнать как с помощью отвертки, мультиметра или подручных средств определить ноль, фазу и землю в сети.

Применение индикаторной отвертки

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

  • в распредкоробке или щитке с помощью индикатора определить фазу;
  • оставшиеся – это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
  • если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.

Использование тестера или мультиметра

С помощью мультиметра можно попытаться определить напряжение, проходящее между проводником и трубами водоснабжения или отопления. Однако здесь не будет стопроцентно верного результата. Зачастую напряжение между фазой и системой водоснабжения или отопления приравнивается к 220 В (в любом случае, напряжение должно быть выше чем его показатель между отопительной трубой и нулем). Но нарушить ваши измерения может, к примеру, сосед, который «отматывает» электричество, выбрав для этого отопительную трубу в качестве заземления.

Безусловно, лучшим прибором для определения фазы является отвертка, которая совмещена с индикатором. Хотелось бы верить, что у любого хозяина, обладающего мультиметром, наверняка есть и индикатор.

Если вы используете мультиметр для определения назначения проводников в трехпроводной фазе, то он может показать напряжение между фазой и одним из двух оставшихся проводов. Узнав, таким образом, фазу, вы сможете воспользоваться вышеприведенной методикой и определить защитный ноль и рабочий. Речь идет об отсоединении одного из нулей и определении их назначения с помощью лампы в патроне.

Что еще нужно принять к сведению

Изучив маркировку токоведущих жил, вы сможете облегчить себе задачу выяснения их назначения:

  • маркировкой земли являются латинские буквы PE. При объединении функций рабочего и защитного нуля, следует маркировка PEN. Используется изоляция желтого цвета, с одной или двумя полосами зеленого цвета;
  • ноль обозначается как N, его изоляция выполнена в синем или голубом цвете. Также иногда встречается с белой полосой на синем фоне;
  • маркировкой фазы является латинская буква L. В случае трехфазной сети, обозначением будут служить буквы A, B или С. Изоляция выполняется в любом цвете, кроме вышеперечисленных. Практический во всех случаях, это черный, красный или коричневый цвет.

Зачастую определение фазы, ноля и земли с помощью отвертки или тестера является крайней мерой, так как большинство проводов маркируются с помощью различных цветов или буквенных обозначений.

Если вы знакомы с правилами монтажа электропроводки, то для вас не будет проблемой определение фазы, ноля и земли. Фаза приходит в щиток на плавкий предохранитель или электрический выключатель. Ноль крепится на шине, которая оснащена несколькими клеммами. Также в старых щитках и клеммных ящиках земля и ноль монтировались болтом под гайку, который был приварен к корпусу ящика.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить из видео ниже:

Заключение

После прочтения статьи вы наверняка не испытаете проблем с определением назначения проводников в помещении и сможете сделать это самостоятельно с применением одного из вышеописанных средств.

Борьба с большим количеством пожаров меньшим количеством воды: нулевая фаза и модифицированный план эксплуатации > Издательство Национального оборонного университета > Публикации

СКАЧАТЬ PDF

За последнее десятилетие наша внешняя политика перешла от рассмотрения дивидендов мира после окончания холодной войны к требованиям обязательств в Ираке и Афганистане. По мере того, как эти войны будут заканчиваться, нам нужно будет активизировать усилия по повороту к новым глобальным реалиям. Мы знаем, что эти новые реалии требуют от нас инноваций, конкуренции и лидерства по-новому.Вместо того, чтобы отступать от мира, нам нужно продвигаться вперед и обновлять свое лидерство.

— Государственный секретарь Хиллари Клинтон, 2011 г.

Представьте, что вы начальник пожарной охраны среднего поселения. Городской совет сообщает вам, что он сокращает ваш бюджет в этом году на 30 процентов. Эти средства перенаправляются на работу с населением и на образовательные программы по предотвращению пожаров. По иронии судьбы, совет также поручил вам организовать и проводить эти программы. В каждом предыдущем году вы использовали весь бюджет для обучения и снаряжения ваших пожарных и реагирования на пожары в городе.Вы знаете, что разъяснительная работа важна и действительно может помочь снизить количество пожаров в городе — при условии, конечно, что в вашем городе нет поджигателей. Однако будет ли у вас теперь достаточно ресурсов для выполнения вашей основной миссии? Иными словами, является ли тушением пожаров или предотвращением пожаров лучшим использованием ваших ресурсов?

Эта метафора пожаротушения/предотвращения помогает сообщить о текущей и неотложной военной загадке. При ограниченных и сокращающихся бюджетах, как Соединенным Штатам следует сбалансировать усилия по подготовке к войне и усилия по предотвращению войны ? Справедлива ли в этом контексте пословица «Унция профилактики стоит фунта лечения»? Мы утверждаем, что это так.Америка должна найти способ оптимизировать свои ресурсы, не упуская из виду тот факт, что главная обязанность ее вооруженных сил — сражаться и побеждать в войнах нации. Командования театра военных действий, такие как Тихоокеанское командование США, уже работают над использованием боевых действий для создания благоприятных условий, если какой-либо актор попытается бросить вызов его интересам в регионе.

Моряки работают в кабине экипажа авианосца USS Nimitz , проводят операции по обеспечению безопасности на море и усилия по сотрудничеству в области безопасности на театре военных действий, пересекают Малаккский пролив (U.С. ВМС/Дерек А. Харкинс)

Мы утверждаем, что, во-первых, политические и военные лидеры США должны концептуализировать операции нулевой фазы более широко, чем просто формирование зоны боевых действий до конфликта; скорее, они должны думать о них как о сложной, долгосрочной, грандиозной превентивной стратегии. Во-вторых, военные планировщики должны искать индикаторы потенциальных точек воздействия, которые помогают высшим военным руководителям принимать взвешенные, эффективные и действенные решения относительно использования активов США. Эти усилия не предотвратят все конфликты, но они должны уменьшить количество конфликтов и сохранить ресурсы для тех случаев, когда они больше всего нужны.Такая деятельность требует последовательного видения, которое намечает, как двигаться от текущей ситуации к желаемой будущей среде.

Давайте рассмотрим реальный пример. В ноябре 2011 года госсекретарь Хиллари Клинтон обозначила два заметных изменения в политике США. Первый был географическим: переход от внимания к Ближнему Востоку к усилению внимания к Азиатско-Тихоокеанскому региону. Второй стремился коренным образом изменить тип международного взаимодействия, к которому привыкли Соединенные Штаты, особенно их вооруженные силы, и это изменение отражало скорее превентивный, чем ответный менталитет. 1 Десятилетние боевые действия в Ираке и Афганистане показывали первые признаки свертывания. Американская общественность, которой напомнили о значительных ценах двух войн в виде жизней и долларов, а также о борьбе с внутренними проблемами, стала уставать от военных и иностранных проблем. Таким образом, «Поворот к Азии» требовал тонкого подхода к продвижению и защите национальных интересов за рубежом, в то же время избегая растущей общественной обеспокоенности постоянным участием Америки в мировых делах.

Одно из решений направлено на то, чтобы сделать боевые действия менее смертоносными; Силы США должны сбалансировать усилия, чтобы сосредоточиться на диалоге, взаимодействии ключевых лидеров, наращивании потенциала и возможностей партнеров, поощрении двустороннего и многостороннего сотрудничества и культивировании устойчивых международных норм, поддерживающих американские интересы. Однако вооруженные силы США должны быть осторожны в отношении того, когда и где они решат вступить в бой; успехи в одном месте часто означают потерю позиций в другом. Например, взаимодействие с Индией может углубить Indo-U.США, но они мешают отношениям США с Китаем и Пакистаном. Неудивительно, что ключом к такого рода усилиям является то, чтобы в долгосрочной перспективе выгоды перевешивали потери. При правильном рассмотрении операции нулевой фазы должны делать именно это. Мы должны перестать рассматривать нулевую фазу как средство подготовки к крупным боевым действиям (ББО). Операции нулевой фазы должны быть привязаны к долгосрочному видению, в рамках которого происходят короткие периоды операций фаз с I по V (см. рис. 1). Мы надеемся, что такое видение сводит к минимуму вероятность того, что решения будут приниматься на основе краткосрочных выгод без учета потенциальных долгосрочных потерь.

Рисунок 1 представляет собой значительное упрощение, но он иллюстрирует тот момент, что операции нулевой фазы должны продолжаться с целью предотвращения частоты и серьезности MCO, когда они действительно происходят.

Несмотря на самые успешные усилия по Фазе Ноль, время от времени все еще будут необходимы MCO, поэтому Вооруженные Силы должны оставаться готовыми к таким возможностям. Однако, если все сделано правильно, операции Phase Zero должны прямо или косвенно поддерживать MCO.Проблема, которую мы пытаемся решить, заключается в использовании операций Phase Zero для поддержки и подготовки к потенциальному MCO; такое мышление потенциально подрывает долгосрочное стремление к выгодной геополитической среде в обмен на более краткосрочные цели. 2

Рассмотреть нулевой этап взаимодействия с Индией. Американские политики считают Малаккский пролив потенциальной зоной конфликта. Развитие отношений в регионе не только позволяет объединить усилия, если возникнет необходимость в конфликте, но и направляет ограниченные ресурсы на предотвращение, резервируя других на случай непредвиденных обстоятельств.Предлагаемое нами изменение требует мысленного перехода от концепции операций нулевой фазы, поддерживающих всеобщее господство Америки в в каждом регионе и на театре военных действий, к концентрации внимания на усилиях по минимизации конфликта — или, что не менее важно, роли Америки в конфликтах — и позволить Америке сохранить ресурсы, необходимые для обеспечения господства в наиболее жизненно важных областях. Это означает принятие меньшего контроля в глобальном масштабе в обмен на меньшие конфликты или меньшие расходы на разрешение конфликтов в менее важных областях, если они возникнут.Другими словами, операции Phase Zero развивают отношения в местах, где мы можем рассчитывать на поддержку партнеров в областях, важных, но не обязательно жизненно важных для интересов национальной безопасности США. В результате операции нулевой фазы должны помочь Америке получить больше ресурсов, когда она выберет конкретные места, в которых она будет защищать свои наиболее важные интересы. Кроме того, операции нулевой фазы могут потенциально сократить ресурсы, необходимые для защиты интересов в жизненно важных местах, на основе отношений, сложившихся в периферийных районах.

Вторая часть нашего аргумента призывает к изменению схемы эксплуатации применительно к операциям нулевой фазы. Оперативный дизайн может улучшить принятие военных решений. Как заявил в 2009 году генерал Джеймс Мэттис из морской пехоты США: «Сложный характер текущих и прогнозируемых проблем требует, чтобы командиры регулярно сочетали тщательное мышление, творческий подход и предвидение. Командиры должны рассматривать каждую ситуацию на своих собственных условиях и в ее уникальном политическом и стратегическом контексте, а не пытаться подогнать ситуацию под предпочтительный шаблон.” 3 Хотя мы поддерживаем использование оперативного проектирования в качестве предпочтительного процесса для помощи военным планировщикам, оперативный дизайн для нулевой фазы должен быть изменен по сравнению с шаблоном, который мы используем для MCO. Использование процессов оперативного проектирования MCO может запутать планирование нулевой фазы, потому что существует значительная разница в фокусе между планированием применения смертоносной силы и реализацией усилий, которые позволят избежать или смягчить потребность в применении смертоносной силы.

В следующем разделе мы исследуем операции нулевой фазы и покажем, как их этимология и структура процесса все еще уходят корнями в структуру MCO и, следовательно, могут препятствовать эффективному планированию нулевой фазы. Наконец, мы предлагаем рассмотреть модифицированную модель оперативного проектирования «Нулевой этап», основанную на концепциях точек перегиба и возникающих возможностей , модель, которая потенциально может оптимизировать концептуализацию и планирование этого недавно сформулированного военного предприятия.

Контр-адмирал ПЛАН выпивает образец очищенной воды на месте катастрофы в Бианге, Бруней-Даруссалам, пока инженеры из Китая, Сингапура и США демонстрируют возможности очистки воды (У.С. Морпехи/Кейси Пикок)

Долгая игра

В 2001 году Соединенные Штаты предприняли огромные военные усилия, чтобы избавить мир от опасных террористических сетей, которые могли бы действовать в глобальном масштабе. Масштабы этих усилий не позволили Соединенным Штатам сделать это в одиночку. В Стратегии национальной безопасности (СНБ) 2010 года описывается необходимость взаимодействия в целях «борьбы с насильственным экстремизмом, прекращения распространения ядерного оружия и решения проблем, связанных с изменением климата, вооруженными конфликтами и пандемическими заболеваниями. 4 Нулевая фаза , по определению генерала Чарльза Уолда, ВВС США, была предназначена для сохранения ресурсов США путем выполнения этих задач посредством боевых действий, а не с помощью смертоносных средств. Текущая точка зрения, изложенная в Совместной публикации 5–0, Планирование совместных операций , однако, подрывает эту более широкую перспективу нулевой фазы и ограничивает идею формированием операций, поддерживающих MCO.

Операции Phase Zero должны быть сосредоточены на построении отношений сотрудничества с государствами по всему миру таким образом, чтобы обеспечить постоянную национальную безопасность и процветание.Во многих случаях военные каналы дают возможность получить доступ и укрепить доверие как между новыми, так и существующими партнерами. Военное образование, обучение и обмены открывают широкие возможности для взаимодействия без высокого уровня политического контроля, который часто сопровождает аналогичные возможности на дипломатическом уровне. В качестве дополнительного преимущества такая деятельность создает эпистемические сообщества среди тех, кто находится на более низких уровнях, на основе их общего опыта. 5 Такие преимущества могут привести к большему влиянию на более высоких уровнях при возникновении сложных дипломатических инцидентов (например, арест индийского дипломата в декабре 2013 года). 6 Нулевая фаза требует высокого уровня интеграции между географическими боевыми командами и страновыми командами, возглавляемыми каждым послом США. Для многих других агентств в правительстве США основное внимание уделяется несмертельному иностранному взаимодействию. Например, Агентство США по международному развитию заявляет: «Самое важное, что мы можем сделать, — это прежде всего предотвратить конфликт. Это умнее, безопаснее и дешевле, чем отправка солдат». 7 Однако для Министерства обороны большая часть усилий сосредоточена на организации, обучении и оснащении сил для ведения боевых действий и победы в войнах страны. Что еще хуже, военное планирование и подготовка к операциям Этапа I–V конкурируют за ресурсы с требованиями Нулевого этапа. Деньги, потраченные на построение отношений и повышение боеспособности других, отнимают у денег, доступных для повышения боеспособности вооруженных сил США. Кроме того, ротация командиров в различных географических боевых командах делает упор на краткосрочные инвестиции — те, которые поддерживают акцент на фазах I–V.

Нулевая фаза

, должным образом задуманная и проведенная, требует долгосрочной инвестиционной стратегии, выходящей за рамки сменяющих друг друга командиров.Доступная информация и прогресс, достигнутый во время нулевой фазы, относительно непрозрачны и неоднозначны. Следовательно, высшее руководство не сможет измерить успех с помощью каких-либо наблюдаемых — или, если уж на то пошло, отчетных — счетов за короткие периоды времени. Это усложняет мотивацию людей, выполняющих миссию Phase Zero, и усложняет измерение производительности на самых высоких уровнях командования. Старшие руководители должны адаптироваться от поиска ориентированных на прогресс и задач конструкций, таких как оперативное планирование крупных боевых операций, к открытым временным горизонтам и результатам, которые чреваты двусмысленностью.Нулевая фаза должна включать рассмотрение и подготовку к несоответствиям между выполнением запланированных действий и реагированием на потенциальный или реальный кризис, который может помешать продвижению к желаемому состоянию.

Фаза ноль должна быть направлена ​​на предотвращение конфликтов, но она также должна быть посвящена развитию партнеров и построению отношений, которые позволят Соединенным Штатам достичь и поддерживать безопасность и процветание. В мире растущего дефицита нации придется пойти на больший компромисс, чтобы достичь и того, и другого.Четырехлетний обзор обороны 2014 года упоминает об этом квесте:

.

Наше постоянное внимание и участие будут иметь важное значение для формирования новых глобальных тенденций, как положительных, так и отрицательных. Беспрецедентный уровень глобальной связанности обеспечивает общие стимулы для международного сотрудничества и общие нормы поведения, а растущий потенциал некоторых региональных партнеров дает странам возможность играть более важную и даже ведущую роль в продвижении взаимных интересов безопасности в своих регионах. 8

Наша концепция операций Phase Zero может повысить безопасность Америки, но требует изменения точки зрения. Момент однополярности ослабевает, и Соединенным Штатам необходимо разобраться со сложной глобальной системой после окончания холодной войны, которая предлагает своим членам более справедливое вознаграждение, чем это было в последнее десятилетие 20 века. У Соединенных Штатов больше нет средств, необходимых для того, чтобы влиять на глобальную систему таким образом, чтобы сделать их явно доминирующей державой.Такое положение дел чуждо планированию крупных боевых операций — делу, в котором обычно есть победитель и проигравший.

Содействие принятию решений по качеству

Чтобы не отставать от бешеного темпа современных военных командиров, эффективные штабные сотрудники используют оперативный план, чтобы понять сложную оперативную обстановку, распределить военные усилия по категориям и определить узлы, требующие решений командиров. В идеале штабы попытаются предсказать эти моменты принятия решений и проинформируют командира о факторах, которые он или она должны учитывать при принятии этих важных решений.Однако текучесть кадров и отсутствие преемственности среди планировщиков побудили многих в вооруженных силах США превратить оперативное проектирование в механический процесс, который, по сути, требует от участников «заполнения пробелов». Она породила культуру, которая неосознанно полагает, что конечным продуктом является сам процесс, а не критическое мышление, ради которого создавался операционный дизайн.

На рис. 2 показан пример продукта операционного дизайна, на котором изображены операционные линии. 9 Желтые звездочки обозначают точки принятия решений, где ожидается решение командира; это решение обычно либо использует преимущества использованных возможностей, либо перебалансирует усилия на основе изменений в операционной среде. В дополнение к ожидаемым изменениям или достижениям в оперативной деятельности сотрудники должны анализировать оперативную среду для выявления потенциальных возникающих ситуаций, чтобы в случае их возникновения они могли предоставить выгодные возможности . В конечном счете, оперативное планирование — это механизм, который при правильном применении помогает штабам думать о контекстуальных и временных сложностях среды, в которой они действуют. Это осознание позволяет им помогать своим командирам в осмыслении обстановки и операции в целом, а также принимать решения. обоснованные решения об использовании ограниченных ресурсов для поддержки согласованного стратегического видения.

В этом разделе не рассматриваются детали рабочего проектирования. Джеффри Рейли и другие проделали прекрасную работу по объяснению этого процесса, и мы искренне поддерживаем его более широкое использование.Модель Рейли представляет собой полезный и эффективный метод планирования для фаз с I по V. Но при рассмотрении становится ясно, что оперативный план (в том виде, в каком он используется в настоящее время) основан на построении основных боевых операций. Три аспекта текущего оперативного проектирования подчеркивают эту основу: военное конечное состояние, центр тяжести и решающие точки.

В крупных боевых операциях совместная доктрина определяет военное конечное состояние как «набор требуемых условий, который определяет достижение всех военных целей.” 10 В руководстве неясно, как лучше всего определить это конечное состояние. Но без сомнения, сам термин подразумевает (и фактически обозначает) прекращение военной деятельности: «Обычно это представляет собой момент времени и/или обстоятельства, после которых Президенту не требуется военное орудие национальной мощи в качестве основного средства. для достижения оставшихся национальных целей». 11 Как показал анализ в предыдущем разделе, в нулевой фазе такой конечной точки не существует.Скорее, центральным элементом операций Фазы Ноль является культивирование прочных синергетических отношений.

Термин центр тяжести берет свое начало в основополагающем трактате Карла фон Клаузевица 1832 года О войне: «[Один] должен помнить о доминирующих характеристиках обеих воюющих сторон. Из этих характеристик развивается некий центр тяжести, центр всей силы и движения, от которого все зависит. Это та точка, против которой следует направить всю нашу энергию. 12 В MCO командир ищет способы эффективного управления дружественными силами. Понятно, что это делается для минимизации потерь и предотвращения затянувшейся конфронтации. Поэтому наиболее часто используемое эмпирическое правило заключается в том, что если вы сможете обнаружить центр тяжести врага и направить туда свои усилия, вы добьетесь наибольшего эффекта. Кроме того, если вы проведете анализ центра тяжести собственных сил, вы сможете лучше рассмотреть оборонительную позу.

Однако, как объясняет Антулио Эчеваррия, U.Определение центра тяжести S. военными со временем менялось и менялось. На самом деле эту концепцию не следует «применять ко всякому виду войны или операции; если это так, то этот термин может стать слишком частым и бессмысленным или может быть отождествлен с военно-политическими целями». 13 Центры тяжести были центральным элементом модели пяти колец Джона Уордена, которая наиболее широко использовалась при планировании воздушной кампании в операции «Буря в пустыне », а также в конструкции «Критическая уязвимость» Джо Стрэнджа и Ричарда Айрона, которая разворачивается вниз от центров. гравитации, чтобы направлять разработку фактических целевых наборов. 14 Однако в операциях Нулевой фазы нет четко определенного врага, против которого командиры могут сосредоточить свое внимание. Как командир узнает, куда разместить ограниченные ресурсы, чтобы добиться оптимального результата? В конечном счете, анализ центра тяжести для операционных проектов нулевой фазы (по крайней мере, в том виде, в каком он используется сегодня) проблематичен.

Совместная доктрина утверждает, что тщательный анализ центра тяжести прольет свет на возможные решающие точки :

Решающая точка — это географическое место, конкретное ключевое событие, критический фактор или функция, действие которых позволяет командиру получить заметное преимущество над противником или существенно способствует достижению успеха. . . . Хотя решающими точками не являются COG [центры тяжести] , они являются ключом к атаке защищенных COG или их защите. О решающих точках можно думать как о способе соотнесения того, что является «критическим», с тем, что «уязвимо». Следовательно, командиры и их штабы должны анализировать оперативную обстановку и определять, какие узлы или звенья систем или ключевые события дают наилучшие возможности для воздействия на центры обороны противника или для захвата или сохранения инициативы. 15

Рассмотрите с точки зрения крупных боевых операций логическую последовательность конечных состояний, центра тяжести и решающих точек.Далее следует, возможно, чрезмерное упрощение процесса. Но, говоря кратко, военный стратег работает в обратном направлении от конечного состояния, чтобы провести анализ центра тяжести противника, определить критические уязвимые места, которые освещают решающие точки, а затем (с военными планировщиками) сгруппировать аналогичные решающие точки в четко определенные направления операций. или усилия. Как пишет Кит Диксон: «Определяя критические уязвимости центра (центров) тяжести противника, планировщики получают средства для определения решающих точек, связанных с атакой на эти критические уязвимости. 16 В МСО это кажется довольно простым. Решающие точки названы удачно, потому что они обозначают, где военные усилия могут сосредоточить силы для обеспечения успеха миссии. Но подобно конечному состоянию и центрам тяжести термин решающая точка означает конечное усилие, направленное на силы противника в течение определенного периода времени. Усилия в нулевой фазе радикально отличаются друг от друга, часто они имеют открытый конец, без определенного врага и без определенной кульминационной точки.

Мы не предлагаем превращать вооруженные силы в штатных дипломатов, но твердо признаем, что военные службы играют большую роль в Нулевой фазе. Чтобы повысить эффективность, усилия по планированию требуют значительного отхода от текущих концепций, чтобы обеспечить более продуктивные отношения между военными и другими государственными учреждениями, особенно страновыми группами, работающими под руководством их послов. Эти усилия предпринимаются с признанием того, что величайшим достоянием вооруженных сил является их способность, когда это необходимо, вести войну для достижения национальных целей, а также организовывать, обучать и оснащать свои силы таким образом, чтобы их готовность служила постоянным сдерживающим фактором для возможного нападения. быть агрессорами.

Моряки несут вахту на носу ракетного эсминца класса Arleigh Burke USS McCampbell , когда корабль входит в Малаккский пролив в поддержку безопасности и стабильности в Индо-Азиатско-Тихоокеанском регионе (ВМС США/Paul Kelly)

Во время операций нулевой фазы военные по-прежнему осуществляют свое традиционное влияние, но по-другому и с совершенно другими политическими целями. Таким образом, военные службы должны гораздо более творчески подходить к тому, как они думают и планируют эти усилия. Креативное мышление можно определить как «сознательное генерирование новых и полезных идей, а также переоценку или объединение старых идей для разработки новых и полезных перспектив для удовлетворения потребности». 17 Но оптимизация творческого мышления требует демонтажа рамочных подходов. Как красноречиво говорит Сьюзан Картер: «Выбор слов имеет значение. Иногда какое-то слово сбивает с пути всю нить обсуждения, внося вместе со своими коннотациями ряд идей, противоречащих вашей собственной эпистемологической позиции.” 18 Семантика важна, потому что слова имеют тенденцию подпитывать предубеждения или укреплять рамки, которые могут задушить творческое мышление.

Переломные моменты и новые возможности

Слова или фразы, такие как противник или решающие точки , которые военные планировщики используют в оперативном планировании, изменяют перспективу процесса планирования. Мы утверждаем, что смещение акцента на два конкретных термина существенно изменит взгляд командира и штаба на операции нулевой фазы.Первый термин, который мы предлагаем, — это точка перегиба , которую мы определяем как момент времени, когда нормальное развитие конкретного явления существенно меняется. Например, в Индии достаточно предсказуемое водоснабжение. Показатели рождаемости и младенческой смертности в Индии также остаются относительно предсказуемыми с течением времени. Однако в какой-то момент в будущем население Индии превысит ее водные ресурсы. Этот предсказуемый факт позволяет специалистам по планированию определить точку логического перегиба.

Точка перегиба особенно важна при разработке стратегии, потому что она определяет период таких интенсивных изменений, когда действующее лицо, переживающее эти изменения, не успело к ним приспособиться. В лучшем случае актер все еще будет на ранних стадиях адаптации. Именно на этом этапе актеру больше всего нужно найти какие-то средства адаптации к новой ситуации. Внешний участник может оказать существенную помощь и полезное влияние в этот конкретный период.Например, если вы живете в районе с высокой вероятностью возникновения лесных пожаров и рано утром узнаете, что лесной пожар сожжет ваш дом в полночь, вы, скорее всего, будете сопротивляться попыткам постороннего, который придет вам на помощь. эвакуация. У вас будет достаточно времени, чтобы принять необходимые меры предосторожности, собрать важные документы и ценные вещи и уйти, когда огонь охватит ваш дом. Но если вы представите сценарий, в котором вы находитесь в зоне с низким потенциалом возгорания, и у вас есть только 30 минут уведомления, и тот же посторонний прибыл, чтобы помочь вам, вы с большей вероятностью примете помощь? Возможно.Что, если посторонний появится с фургоном и 20 людьми, чтобы помочь вам взять с собой все, что вы хотите? Наверное. Наконец, что, если посторонний и его команда имеют значительный опыт работы в таких ситуациях и готовы дать совет о том, как справиться с эвакуацией? В этих условиях посторонний будет иметь влияние, особенно если вы уже несколько раз практиковали эвакуацию с посторонним.

В этом примере точкой перегиба был переход от возможности возникновения лесного пожара к почти полной уверенности в том, что он произойдет.Штабы по планированию должны искать потенциальные переломные моменты и согласовывать действия, которые позволят Соединенным Штатам реагировать на ситуацию и влиять на нее. Точки перегиба становятся особенно важными, потому что они направляют ресурсы в области с самым высоким уровнем влияния в период сокращения бюджета и жесткой нехватки ресурсов. Ресурсы должны распределяться более эффективно в будущем, чтобы позволить Америке сохранить тот же уровень влияния, что и в прошлом.Точки перегиба также важны, потому что они представляют вероятные колебания статус-кво. Цель операций нулевой фазы состоит в том, чтобы не допустить, чтобы эти большие колебания создавали условия, неблагоприятные для американских интересов. Выявление переломных моментов и подготовка к ним позволили Соединенным Штатам погасить искру до того, как она превратится в лесной пожар.

Второй термин, который мы хотим ввести, это новые возможности . Чтобы проиллюстрировать концепцию, вернемся к аналогии с пожарным и гипотетическому примеру с Индией.Предположим, что вы, начальник пожарной охраны, столкнулись с непредвиденной засухой, из-за которой цены на воду взлетели до небес. В сочетании с этим (и исключительно в целях этого сценария) вы беспокоитесь о том, что в этом районе может не хватить пожарных гидрантов для удовлетворения ваших ожидаемых потребностей реагирования. Нехватка воды и связанный с этим рост расходов настолько значительны, что многие жители не могут наполнить свои бассейны на заднем дворе. Но имея доступ к более дешевой воде, вы инициируете программу, согласно которой пожарная служба бесплатно наполняет бассейны по запросу.Единственным условием является то, что жители должны согласиться предоставить вам доступ к воде в бассейне, если это необходимо для оказания помощи в ликвидации пожара. Сделав еще один шаг вперед, вы могли бы даже поощрять программу, согласно которой пожарная служба фактически субсидирует строительство большего количества бассейнов на заднем дворе в этом районе. В обоих этих случаях непредвиденное обстоятельство — засуха — на самом деле создает возможность для более активного участия, которое может способствовать вашим долгосрочным интересам. Предоставление воды для бассейна не только укрепляет вашу связь с местным населением (благодаря молчаливому соглашению), но также предоставляет распределенный ресурс для снижения рисков, который поможет вам в выполнении ваших основных обязанностей по тушению пожара, если возникнет такая необходимость.

Давайте теперь продолжим эту концепцию, вернувшись к нашей гипотетической нулевой фазе взаимодействия с Индией. Цель этих усилий состоит в том, чтобы сделать Индию региональным лидером в области международной безопасности, в то же время укрепляя двусторонние отношения, продвигающие интересы США в регионе. Внезапно мощный тайфун обрушивается на южную часть Андаманского моря, угрожая катастрофическими разрушениями Андаманским и Никобарским островам, западному побережью южного Таиланда и северному побережью Индонезии.Как и Соединенные Штаты в подобных случаях, они перенаправляют вооруженные силы на помощь (и, возможно, даже на руководство) усилиям по оказанию гуманитарной помощи. Подобное взаимодействие не является чем-то новым. Но с точки зрения нулевой фазы, возможно ли, что гуманитарная помощь действительно создаст новые возможности для взаимодействия с Индией? Семантика этого пункта важна. Никакое стихийное бедствие никогда не должно рассматриваться как возможность как таковая, но в сфере военного взаимодействия и развития отношений военачальники и сотрудники по планированию должны подумать о том, как партнерство в непредвиденных обстоятельствах может на самом деле способствовать реализации инициатив нулевой фазы.

Представьте себе сценарий, в котором Индия и Соединенные Штаты работают вместе, чтобы направить гуманитарный воздушный транспорт на Пхукет в западном Таиланде, который больше всего пострадал от тайфуна. Где здесь возможность? Проще говоря, партнерство с Индией в управлении воздушным транспортом дает возможность не только работать вместе для достижения ограниченных краткосрочных целей (включая, очевидно, помощь жертвам кризиса), но и демонстрировать методы реагирования США в надежде, что Индия будет играть более важную роль в подобных региональных кризисах в будущем. В конечном счете, Индия могла бы справиться с такими задачами самостоятельно (что-то вроде ответов в американском стиле). Более широкое присутствие Индии в оказании помощи при стихийных бедствиях в регионе могло бы обеспечить стабильность региона в соответствии с целями внешней политики США и помочь Индии достичь своих собственных целей в качестве растущей региональной державы. Это также высвобождает американские военные ресурсы для реагирования на кризисы (или, что еще хуже, на конфликты) в районах, где у Соединенных Штатов нет подобных отношений. Это краеугольный камень участия в нулевой фазе.

Для планировщиков непредвиденные события просто непредвиденные. Но это не означает, что при планировании нулевой фазы следует игнорировать их возможность (более того, даже их вероятность, учитывая долгосрочный характер операций нулевой фазы). Любое планирование нулевой фазы должно предусматривать новые возможности, которые могут предложить немедленное участие и способствовать укреплению отношений; он также должен быть достаточно гибким, чтобы соответствующим образом перераспределять приоритеты усилий. Кроме того, по аналогии с концепцией ответвлений и сиквелов оперативного проектирования MCO, планировщики должны учитывать такие отклонения с точки зрения их влияния на основные направления деятельности или усилия в нулевой фазе построения.

Кавалерийский разведчик и коллега из индийской армии обеспечивают безопасность однополчан во время патрулирования лесов Гималаев во время учений Юдх Абхьяс (МО США/Милинда ДюРуссо)

Заключение

Среди военных профессионалов распространено изречение: si vis pacem, para bellum — Хочешь мира — готовься к войне. Стратеги и военные планировщики продолжают действовать, уделяя большое внимание следованию этому изречению. Соединенным Штатам необходимо продолжать готовить свои силы к будущим угрозам; мы не возражаем против этого.Однако мы утверждаем, что подготовка к войне — это дорогостоящее мероприятие и что необходимо вносить коррективы по мере того, как ресурсы становятся все более скудными, а другие государства начинают бросать вызов американскому господству в областях, которые способствуют процветанию США и всего мира. Стратегия и планирование должны стать более прагматичными, а расходы должны быть больше сосредоточены на эффективности инвестиций в профилактику, а не на оплату огромных затрат, связанных с лечением.

Изменение того, как мы думаем о Фазе Ноль, — это начало таких усилий.Нулевая фаза как средство предотвращения войны коренным образом отличается от современного мышления, которое рассматривает ее как средство подготовки к войне. Если мышление нулевой фазы включает в себя фазы с I по V, оно может способствовать формированию последовательного видения того, как строить отношения и взаимодействие с другими государствами или субъектами, что может способствовать стабильности глобального достояния и международных норм.

Стратеги и военные планировщики должны сосредоточиться на предотвращении войн до того, как они начнутся, или, по крайней мере, на создании прочных сетей партнеров, которые значительно облегчат победу над нарушителями спокойствия или потенциальными противниками.С этой целью Соединенные Штаты должны определить ключевые точки перегиба и возникающие возможности, которые продвигают операции нулевой фазы в направлении, увеличивающем влияние либо Соединенных Штатов, либо их партнеров. В некоторых случаях наши долгосрочные интересы могут потребовать поставить на первое место краткосрочные интересы партнера — понятие, с которым Америке не приходилось сталкиваться со времен окончания Второй мировой войны. Соединенные Штаты должны стать более искусными в формировании и подталкивании действующих лиц и условий, а не полагаться на свои собственные ресурсы для решения проблем.Иными словами, сейчас сезон засухи, и воды становится все меньше. Америка должна изменить свое мышление, чтобы быть более эффективной в предотвращении пожаров и в сохранении своих драгоценных ресурсов, чтобы, когда они зажгут , ее Вооруженные Силы были готовы. ДЖФК

Примечания

  1. Хиллари Клинтон, «Тихоокеанский век Америки», Foreign Policy 189 (ноябрь 2011 г.), доступно по адресу .
  2. В то время как Нулевая фаза в нашей концептуальной основе является глобальным предприятием, боевые командиры должны будут принимать решения о приоритизации ограниченных боевых ресурсов.
  3. Генерал Джеймс Мэттис, Морская пехота США, «Меморандум для командования объединенных сил США: концепция совместного подхода к оперативному проектированию», 6 октября 2009 г., в Командовании объединенных сил США, Брошюра 10 серии совместных доктрин, Проектирование в военных операциях – Учебник для Joint Warfighters , 20 сентября 2010 г., 2.
  4. Стратегия национальной безопасности (Вашингтон, округ Колумбия: Белый дом, май 2010 г.), 3.
  5. Для получения дополнительной информации об эпистемических сообществах см. Peter Haas, «Introduction: Epistemic Communities and International Policy Coordinated», в International Organization 46, no. 1 (зима 1992 г.).
  6. 31 марта 2014 г. посол США в Индии Нэнси Пауэлл подала в отставку после резкого спада в индийско-американских отношениях. связи. Многие считают, что одним из событий, ускоривших этот спад, стал арест заместителя генерального консула Девьяни Хобрагаде в Нью-Йорке в декабре 2013 года по обвинению в мошенничестве с визами. Для получения дополнительной информации см. .
  7. Для получения дополнительной информации о целях миссии Агентства США по международному развитию см. .
  8. Министерство обороны, Quadrennial Defense Review 2014 (Вашингтон, округ Колумбия: Типография правительства США, 2014 г.), iii.
  9. Джеффри М. Рейли, Оперативный дизайн: выделение ясности из сложности для принятия решительных действий (Монтгомери А.Л.: Air University Press, 2012), 78.
  10. Совместная публикация 5-0, Планирование совместных операций (Вашингтон, округ Колумбия: Объединенный штаб, 11 августа 2011 г.), xxi.
  11. Смартбук по операциям и доктрине объединенных сил: руководство по совместным, многонациональным и межведомственным операциям , 2 и пересмотренное издание (Лейкленд, Флорида: The Lightning Press, 2009), 3–24.
  12. Карл фон Клаузевиц, На войне , изд. и транс. Майкл Ховард и Питер Парет (Принстон: издательство Принстонского университета, 1976), 595–596.
  13. Антулио Дж. Эчеваррия II, «Центр тяжести Клаузевица: это не то, что мы думали», Обзор военно-морского колледжа LVI, вып. 1 (зима 2003 г.), 118.
  14. Джон А. Уорден III, «Враг как система», Airpower Journal 9 (весна 1995 г.), 40–55; Джо Стрейндж и Ричард Айрон, «Понимание центров тяжести и критических уязвимостей», Министерство ВВС США.
  15. Руководство офицера Объединенного штаба, Колледж штаба объединенных сил, Национальный университет обороны, 13 августа 2010 г., стр. 4–51.
  16. Кейт Д. Диксон, «Оперативный дизайн: методология для планировщиков», Campaigning (весна 2007 г.), 26.
  17. Школа перспективных военных исследований, Art of Design: Student Text Version 2.0 (Форт Ливенворт, Канзас: Общевойсковой центр армии США, 2010 г. ), 63.
  18. Сьюзен Картер, «Завершение диссертации: личные отношения с письмом», WordPress.com , 9 ноября 2012 г. Полную запись можно найти по адресу .

Планирование нулевой фазы для Австралии

Энтони Бергин, Хейли Ченнер и Сэм Бейтман в недавнем Стратегическом отчете «Условия взаимодействия…» затрагивают проблему, которая бросает вызов специалистам по стратегическому планированию во всем мире. Нации, как правило, знают, как вмешаться военным путем, когда это неизбежно. Доктрина излагает фазы классической кампании от сбора и подготовки сил до решительных операций, стабилизации ситуации и ее перехода к любой возникающей «постконфликтной» реальности.Недавние кампании в Ираке и Афганистане на последних этапах прошли не слишком гладко, но, по крайней мере, существует установленная основа для планирования, и, как только правительство берет на себя обязательство по вмешательству, все его агентства, как правило, соглашаются с программой.

Намного сложнее спланировать и скоординировать все, что нужно сделать, прежде чем вмешательство станет необходимым. Военный термин для этого — «Нулевая фаза», состоящая из тех действий, которые выполняются (1) для того, чтобы сделать вмешательство ненужным в первую очередь и (2) в случае неудачи, чтобы убедиться, что все готово для успешной кампании (Фазы 1). к X), чтобы как можно быстрее вернуть ситуацию в нулевую фазу.

Оптимальное планирование нулевой фазы в значительной степени ускользнуло от западных стран, потому что оно требует усилий всего правительства. Вооруженные силы имеют сильную культуру планирования и тщательно продуманные процессы того, что они делают, но они влияют лишь на некоторые вещи, которые должны произойти в нулевой фазе. Некоторые из наиболее эффективных мер по предотвращению серьезных кризисов, такие как дипломатия, международная помощь и иностранная институциональная реформа, не входят в военную орбиту: ответственные за них агентства имеют свои собственные идеи и часто завидуют своей автономии или опасаются уровня своих ресурсов. .Нулевая фаза, по-видимому, требует такой степени координации, на которую бюрократические кабинеты обычно не способны, по крайней мере, в номинальное «мирное время», которое характеризует эту фазу. Все страны дисциплинируют свои политические процессы и бюрократию, когда им достаточно угрожают, как это сделала Австралия во время Второй мировой войны, но в остальном мы предпочитаем более свободное управление.

США предприняли одну из лучших попыток справиться с нулевой фазой с помощью своего плана единого командования (UCP). Среди прочего, ОГП делит мир на ряд географических «боевых командований», отвечающих за координацию всех военных усилий США в мирное и военное время в соответствующих районах.Тихоокеанское командование США, отвечающее за большую часть Азиатско-Тихоокеанского региона, представляет очевидный интерес для Австралии, но мы также активно сотрудничали с Центральным командованием США на Ближнем Востоке и в Южной Азии в течение последнего десятилетия. Но даже географическое командование ОГП имеет ограничения в координации усилий правительственных учреждений США, не входящих в Министерство обороны. Для Центрального командования переход от десятилетия хорошо скоординированных (и обеспеченных ресурсами) военных операций к новой ситуации после 2014 года означает, что оно снова сталкивается с планированием нулевой фазы.Международное присутствие в Афганистане может сходить на нет, регион не стал более стабильным — во всяком случае, вызовы нулевой фазы усугубляются. Теперь США должны решить, как защитить свои интересы в регионе, но ни одно ведомство не может взять на себя ответственность за это планирование.

Австралия имеет аналогичную проблему. Мы не глобальная держава, поэтому нам не нужно планировать действия для каждого уголка мира, как это должны делать США, но нам, безусловно, нужен всеобъемлющий план кампании нулевой фазы для нашего собственного региона.Это должно координировать усилия не только Министерства обороны, но и DFAT, AusAID, AFP и множества других агентств, которые взаимодействуют с регионом в рамках своих собственных программ. На политическом уровне в соответствующих «Белых книгах» есть рекомендации по этому поводу, но схема, которая нам нужна, должна содержать значимые детали и показатели успеха. Справедливости ради, мы решаем часть проблемы: возможно, Австралийский военно-гражданский центр и Австралийский гражданский корпус являются стратегическими инвестициями нулевой фазы, предназначенными для улучшения нашего общегосударственного реагирования на чрезвычайные ситуации, когда они возникают.Военно-гражданский центр также признал потенциал предотвращения конфликтов за счет целенаправленных международных усилий. Но у этих организаций нет полномочий по планированию: нам еще далеко до удовлетворительного плана или сложного процесса его разработки и поддержки. Даже в Министерстве обороны ответственность за необходимое планирование разделена между Объединенным оперативным командованием по военным частям и Отделом международной политики по Программе оборонного сотрудничества и международному взаимодействию.Существует значительная возможность для пробелов в планировании и нескоординированных усилий. По крайней мере, это неэффективно: в худшем — в кризис мы можем ошибиться.

Но у Австралии есть шанс добиться реального прогресса в этой области. Наряду с образованием, полученным военно-гражданским центром и Австралийским гражданским корпусом, недавнее развертывание в Тиморе-Лешти, Соломоновых островах, Ираке и Афганистане объединило молодых военнослужащих, дипломатов, государственных служащих, полицейских и гуманитарных работников в сложных ситуациях, когда им пришлось заставить его работать «на земле».Теперь у нас может быть ядро ​​нового поколения, которое понимает, как кусочки общегосударственного пазла сочетаются друг с другом, и, что более важно, верит в преимущества их хорошей координации. Возможно, это лучшая возможность для того, чтобы по-настоящему усложнить планирование нашей нулевой фазы. Время покажет, но проблемы, возникающие в нашем регионе и во всем мире, безусловно, требуют, чтобы мы сделали все возможное, чтобы оставаться на нулевом уровне.

Эндрю Смит — независимый исследователь из США. Изображение предоставлено Министерством обороны.

Безопасность | Стеклянная дверь

Пожалуйста, подождите, пока мы проверим, что вы реальный человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, отправьте электронное письмо чтобы сообщить нам, что у вас возникли проблемы.

Veuillez терпеливейший кулон Que Nous vérifions Que Vous êtes une personne réelle. Votre contenu s’affichera bientôt. Si vous continuez à voir ce сообщение, связаться с нами по адресу Pour nous faire part du problème.

Bitte warten Sie, während wir überprüfen, dass Sie wirklich ein Mensch sind. Ихр Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, Информировать Sie uns darüber bitte по электронной почте и .

Эвен Гедульд А.У.Б. terwijl мы verifiëren u een человек согнуты. Uw содержание wordt бинненкорт вергегевен. Als u dit bericht blijft zien, stuur dan een электронная почта naar om ons te informeren по поводу ваших проблем.

Espera mientras verificamos Que eres una persona real.Tu contenido se sostrará кратко. Si continúas recibiendo este mensaje, информация о проблемах enviando электронная коррекция .

Espera mientras verificamos Que eres una persona real. Tu contenido aparecerá en краткий Si continúas viendo este mensaje, envía un correo electronico a пункт informarnos Que Tienes Problemas.

Aguarde enquanto confirmamos que você é uma pessoa de verdade. Сеу контеудо será exibido em breve. Caso continue recebendo esta mensagem, envie um e-mail para Para Nos Informar Sobre O Problema.

Attendi mentre verificiamo che sei una persona reale. Il tuo contenuto verra кратко визуализировать. Se continui a visualizzare questo message, invia удалить все сообщения по электронной почте indirizzo для информирования о проблеме.

Пожалуйста, включите Cookies и перезагрузите страницу.

Этот процесс выполняется автоматически. Вскоре ваш браузер перенаправит вас на запрошенный вами контент.

Пожалуйста, подождите 5 секунд…

Перенаправление…

Код: CF-102/6cc1cc191f9f5f98

В Phase Zero, 6 вещей, которые должны знать новаторы о процессе одобрения FDA.

При разработке медицинских продуктов правильное определение процесса или пути одобрения FDA и принятие на себя обязательств может привести к успеху или провалу многих новых проектов. Это не так просто, как «у меня есть идея», «я сделал прототип» или «работает ли устройство?» Успех проекта зависит от тщательного планирования и учета всех функциональных аспектов — нормативного, технологического, клинического, коммерческого, юридического и т. д.

В процессе, который мы определяем как «нулевой этап», мы задаем и отвечаем на следующие вопросы, чтобы лучше понять путь развития технологии.

  • Есть ли рынок для продукта? Будет ли кто-то платить за это?
  • Как ваше устройство улучшит результаты лечения по сравнению с текущим стандартом лечения?
  • Каков путь одобрения продукта FDA?
  • Можете ли вы защитить свою технологию с помощью интеллектуальной собственности (ИС)? Кто ваши конкуренты?
  • Какие важные элементы дизайна, технические характеристики и потребности пользователей обеспечивают работу вашего устройства?

В конце нулевой фазы новатор будет лучше понимать, что заставляет его технологию работать, что делает его концепцию уникальной и что ему нужно делать методично, объективно, поэтапно, чтобы получить этот продукт через последовательные «фазовые врата». в руки конечных пользователей.

Правильные вопросы и объективные ответы определят будущие направления работы и финансирование. Вот шесть важных моментов, которые нужно знать о пути FDA на нулевой фазе.

  1. Насколько важен для вас выбор пути одобрения FDA?

510K, PMA или класс 1 (не нормативный)? Это дорогое решение, которое определит будущие рабочие потоки, сроки и финансирование. Добавление функций или заявлений о возмещении расходов может привести к созданию более ценного продукта со скромными дополнительными затратами.Проект FDA 510k может быть сравнительно более дорогим по сравнению с продуктом класса 1, но может удвоить стоимость. Цель: принять взвешенное решение о вашем ландшафте (плательщик, интеллектуальная собственность и т. д.) и двигаться вперед, полностью информированный о том, что вы делаете и как.

  1. Какова ваша конкурентная среда и как эти конкуренты регулируются?

Есть ли предикатное устройство, одобренное FDA? Как это по сравнению с тем, что в настоящее время на рынке? Каковы его показания к применению и какие испытания он прошел? Знание этой информации на раннем этапе процесса может помочь направить ваши усилия в правильном направлении и убедиться, что вы не пропустили ни одного важного рабочего процесса, необходимого для утверждения. Это также будет информировать ваш маркетинг. Подробнее об этом через минуту.

  1. Что волнует FDA?

Наличие патента — это хорошо, но FDA глубоко заботится о нескольких других переменных.

Продукт работает правильно и соответствует ожиданиям? Это безопасно и эффективно? Как и с какими элементами управления будет производиться ваше устройство? Эти переменные могут иметь огромное значение для вашего процесса разработки. Чтобы избежать дорогостоящих и разочаровывающих сюрпризов, предскажите, как ваше устройство будет регулироваться, прежде чем углубляться в процесс разработки!

  1. FDA не будет спрашивать о вашей стратегии возмещения расходов.

Возмещение от страховщиков, таких как Medicare, привязано к претензиям и полученным объективным доказательствам. Продукты 510K ограничены тем, что производители могут сказать о своем устройстве и взимать за него плату. Существуют также установленные оценки для продуктов, решающих аналогичные задачи. Поскольку это имеет решающее значение для предпринимателей в области медицинских технологий, Phase Zero тщательно изучает возмещение. FDA не будет спрашивать, какова ваша стратегия возмещения расходов. Тем не менее, ценность продукта и возможность получить за него деньги тесно связаны с вашими лейблами и маркетинговыми заявлениями, о которых они очень заботятся.

Заявления, которые предъявляет ваш продукт, напрямую влияют на его конкурентоспособность. Неспособность уделить маркетинговым заявлениям должное внимание на раннем этапе может иметь серьезные негативные последствия для времени выхода продукта на рынок, возмещения расходов и прибыльности.

  1. Сроки подачи заявки в FDA различаются.

Время подачи и получения одобрения FDA зависит от классификации устройства. Эффективно реализованный проект FDA 510K может занять от 12 до 18 месяцев.Наша команда прошла путь от обратной стороны салфетки до приложения 510K за 11 месяцев с высоко мотивированным предпринимателем и молодой компанией NFANT Labs. Для продуктов, требующих доклинических испытаний, это время может сильно варьироваться в зависимости от требований исследования. Эта изменчивость указывает на важность знания нормативных требований к вашим устройствам как можно раньше в процессе разработки!

  1. Ваши сторонние поставщики услуг имеют значение для FDA.

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) будет полностью заниматься инженерами-конструкторами продуктов, инженерами-проектировщиками и сторонними испытательными лабораториями по таким предметам, как упаковка, биосовместимость и доклинические испытания.Всегда нанимайте экспертов, чтобы сделать это от вашего имени. GCMI ведет предварительно проверенный список утвержденных поставщиков с сертификатами ISO, сертификатами или аккредитациями испытательных лабораторий, стандартами испытательных лабораторий и аудитом на соответствие этим стандартам или мерам соответствия.

Если вам нужна помощь в оценке рыночного ландшафта вашего медицинского продукта, пути регулирования и того, оправдывает ли он дальнейшие инвестиции, отправьте электронное письмо в GCMI по адресу  [email protected]

Оставить комментарий

Ваш адрес email не будет опубликован.
