Где фаза и ноль в розетке: С какой стороны фаза в розетке. Где должны быть фаза и ноль в розетке

Содержание

С какой стороны фаза в розетке. Где должны быть фаза и ноль в розетке

Самый сложный этап при монтаже розетки – это подключение к ней проводов. В однофазной розетке их два, а при наличии заземления три. Если заземляющий контакт один и к нему присоединяется проводник в жёлто-зелёной изоляции, то при подключении нулевего и фазного проводов возможны варианты и для правильного монтажа желательно знать, с какой стороны должна быть фаза в розетке.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами – прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать “ноль” и “фазу” в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

  1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта – CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
  2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря – два горизонтальных для питания и один вертикальный для заземления.
  3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Имеет ли значение расположения фазы и ноля в розетке

Розетки, используемые на территории стран СНГ, позволяют включение вилок двумя способам, а сами вилки устроены симметрично, поэтому при включении

фаза в розетке может быть подключена к любому из штырей вилки.

Для работы большинства электроприборов не имеет значение полярность включения штепселя в розетку. В свою очередь, при включении вилки, рядовые потребители не обращают внимания на её положение. Исключением являются вилки, кабель в которых расположен под углом 90° к штырям. Эти устройства включаются так, как удобнее ими пользоваться.

Есть мнение, что, согласно ПУЭ и другим нормативным документам, фаза должна быть подключена к правому выводу розетки, но это не так.

Ни в одном документе или инструкции не указано правильное положение фазы в розетке и куда еёприсоединять, определяет монтажник при выполнении монтажа.

Учитывая возможность включения устройства любым способом, автоматические выключатели в электроприборах отключают оба питающих провода.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются “специально обученные люди”.

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии “ноль-заземление”.

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке.

Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного назначения”). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) – с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Как подключают фазу в розетке профессиональные электрики

Нормативными документами с какой стороны фаза в розетке не указывается, но, по аналогии с поляризованными разъёмами, профессионалы подключают фазу справа, а ноль – слева
. Это облегчает в дальнейшем ремонтные работы.

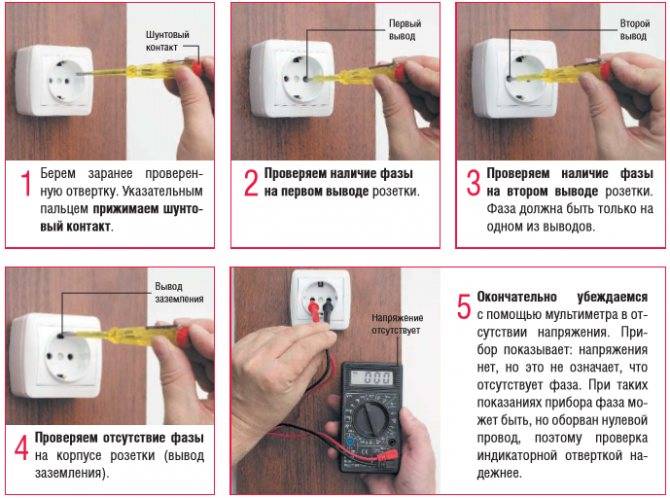

В любом случае, при ремонте розетки следует проверить наличие фазы на обоих контактах. Неписаное правило подключения кабелей знают и выполняют не все электромонтёры, поэтому в любой из розеток она может оказаться слева.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



С какой стороны нужно подключать фазный провод в розетке. | Дачный СтройРемонт

К сожалению, многие не знают, где именно должна находиться фаза в розетке. Однако это знание очень полезное, без него огромен риск допустить серьёзную ошибку.

Установить розетку своими руками было бы не сложно, если бы не один момент – подключение проводов. Если розетка однофазная, то проводов в ней два, если есть ещё заземление, то их три. В этом случае, с заземляющим контактом соединяется провод, жёлто-зелёного цвета, а вот подключить фазу и ноль можно разными вариантами.

Чтобы произвести установку правильно, нужно иметь хоть малейшее представление о нахождении фазного провода.

Как правило, в квартирах и домах используются следующие однофазные розетки:

1. Неполяризованного типа

В такие розетки можно вставлять штекер либо прямо, либо «вверх ногами». Они подходят для подключения простых устройств и приборов, не зависящих от полярности включения.

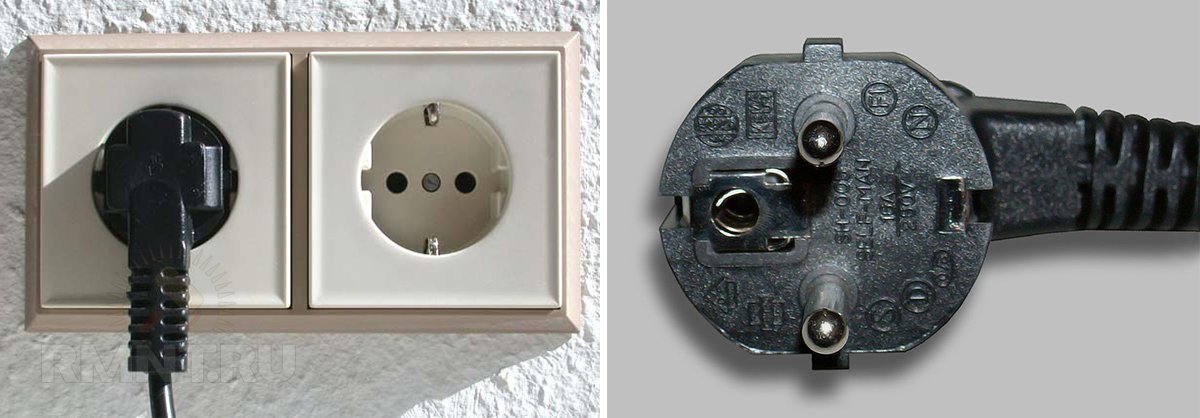

Обычная неполяризованная розетка

Обычная неполяризованная розетка

2. Поляризованного типа

В розетки данного типа вилку входит строго в определённом положении, поэтому ноль и фазу перепутать нельзя. В таких электроприборах предусмотрены защитные выключатели, расположенные на проводе для фазы.

Поляризованная розетка Американского стандарта

Поляризованная розетка Американского стандарта

Существует несколько видов розеток поляризованного типа:

  • В Европейских странах, а также в Азии, Франции и Африке стандартными считаются разъёмы CEE 7/5. В них расположение контактов похоже на треугольник.
  • В Англии стандартные розетки – BS 1363. Два штыря, расположенных горизонтально, на таких вилках предназначены для питания, а третий вертикальный отвечает за заземление.
  • В американских городах стандартный разъём – NEMA 5-15. Вилки для них также с тремя штырями, один из которых нужен для заземления.

На что влияет расположение нулевого и фазного проводов?

Стандартные розетки, которыми мы привыкли пользоваться, дают возможность устанавливать штекер электроприборов двумя способами. При этом вилки устройств симметричные. Получается, что фазный провод в розетке может подключаться к любому из двух штырей.

Подавляющая часть электроприборов работают при любой полярности розетки, и расположение фазы для них не столь важно.

Хочу отметить, что ни в одном нормативном документе, а также в ПУЭ не сказано, куда именно следует подключать фазу. Это решает электрик непосредственно при установке розетки. Если вы где-то услышите, что фазу необходимо подключать только к правому выводу розетки, знайте – что это лишь чьи-то догадки и фантазии.

Правда, среди матёрых электриков существует неписанное правило, согласно которому фаза в розетке должна подключаться исключительно справа.

Но кто это правило придумал и на чём оно основывается – загадка.

Как бы то ни было, устанавливая или ремонтируя розетку, обязательно проверяйте фазу на двух контактах. Не исключено, что у вас она находится с левой стороны. Поэтому лучше перестраховаться!

Благодарен вам за прочтение статьи ! Буду очень рад вашим лайкам 👍 и подписке на канал.

В розетке две фазы – что делать и как устранить повреждение

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке.

Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

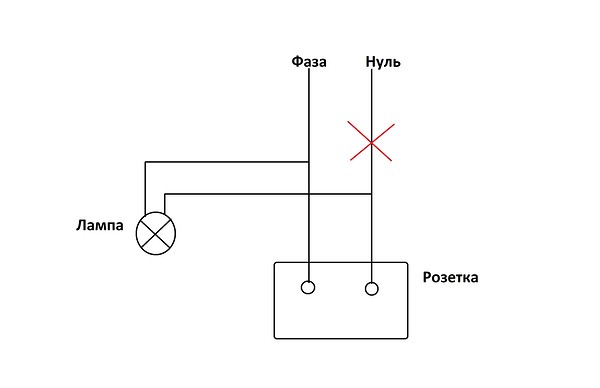

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является обрыв нуля. Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить соединение проводов.

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах.

Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с нулевой шиной.

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, как защитить проводку от грызунов, мы рассказывали в соответствующей статье.

Рекомендуем просмотреть видео, на котором наглядно предоставлена неисправность:

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки. Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

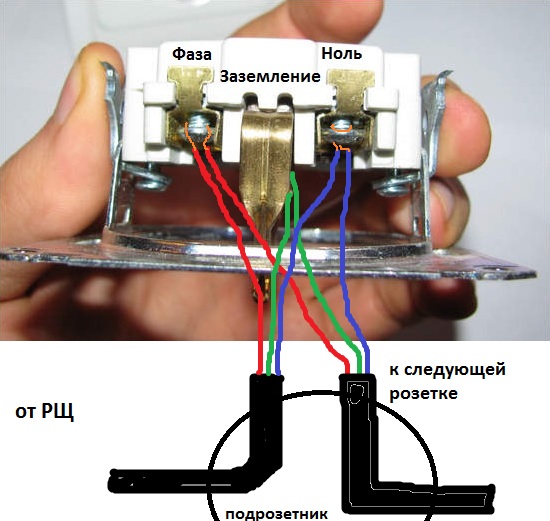

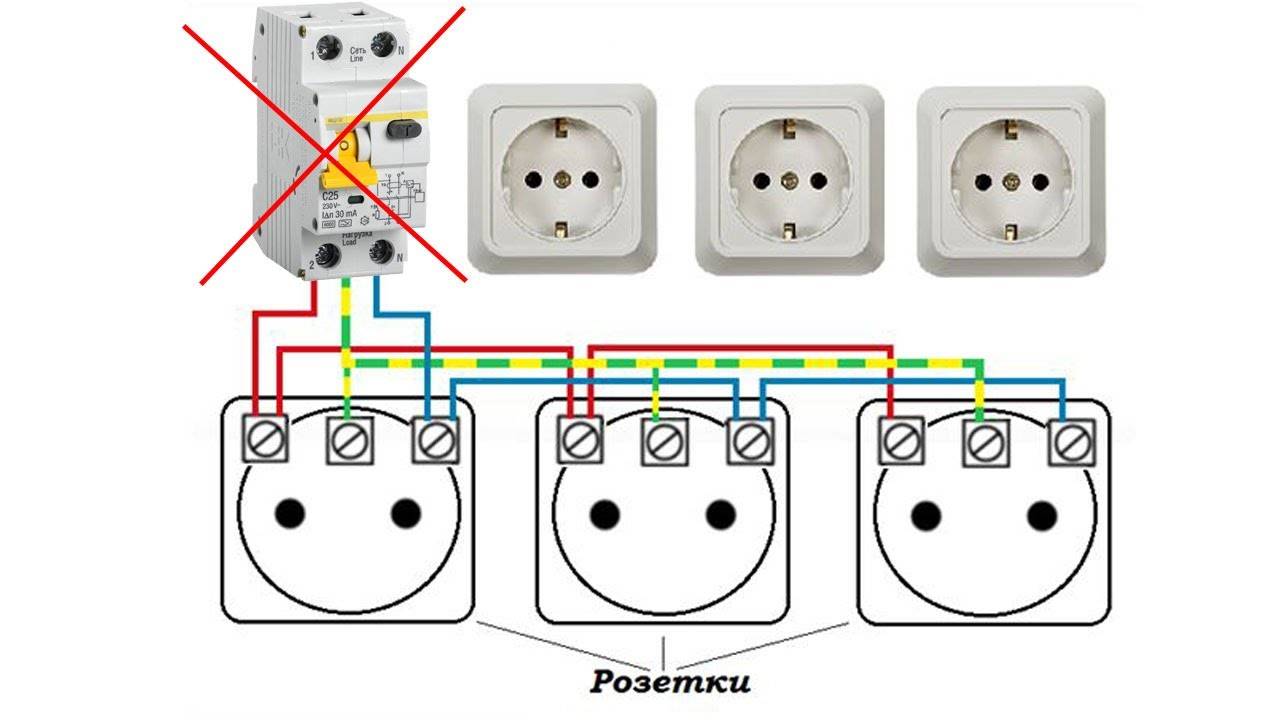

Как установить розетку правильно, и с какой стороны должна быть фаза в розетке?

Устанавливаем внутреннюю (утопленную в стену) розетку электрическую правильно. После поклейки обоев, можно и до поклейки, (т.е. после финишной штукатурки), устанавливаем розетку. Предварительно уже должны быть установлены монтажные коробки (подрозетники) с выводом провода для розетки. Работы по установке розеток должны выполняться при выключенном напряжении!!! При подключении розетки с заземлением, провод, как правило, имеет три жилы: ноль, заземление и фаза (более правильно-ноль синий, земля-чёрный или жёлтый, и фаза-красный, коричневый). Желательно также и придерживаться такое расположение при подключении в розетке (если смотреть на неё с лицевой части)-ноль слева, фаза справа, заземление-посредине. Хотя, в принципе, это не играет особой роли для работоспособности электроприборов.

Итак, если Вы подключаете розетку впервые, а не электрик, то далее делаем так.

1. Готовим инструмент для установки розеток.

Нам понадобиться: отвёртки или шуруповёрт с насадкой, кусачки, утконосы (длинногубцы), уровень, карандаш или ручка, нож и желательно клещи для снятия изоляции (вместо них можно использовать нож).

2. Отбиваем при помощи уровня горизонталь, для ровной установки розеток.

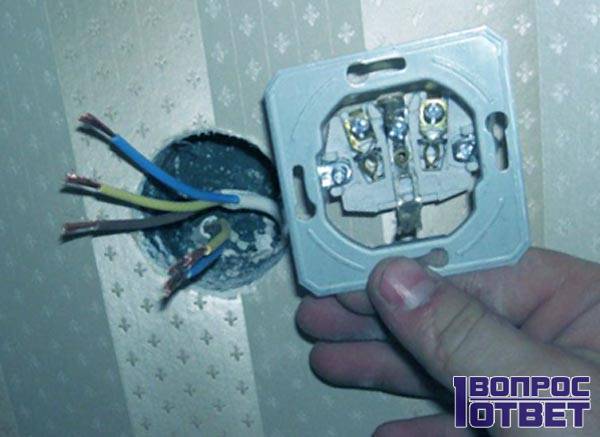

3. В подрозетнике оставляем около 7 см. провода. Зачищаем от внешней изоляции (снимаем внешнюю оболочку с провода). Оголяем по 6-7 мм. уже непосредственно с самого медного провода. Для этих целей идеально подходят клещи для снятия изоляции КСИ. Бывает что коробке выводов два-это шлейфовое соединение, т.е. питание к последующей розетке передаётся через ближайшую. Для этого нужно точно также зачистить и другой провод, подключив их на винтовую или самозажимную клемму розетки.

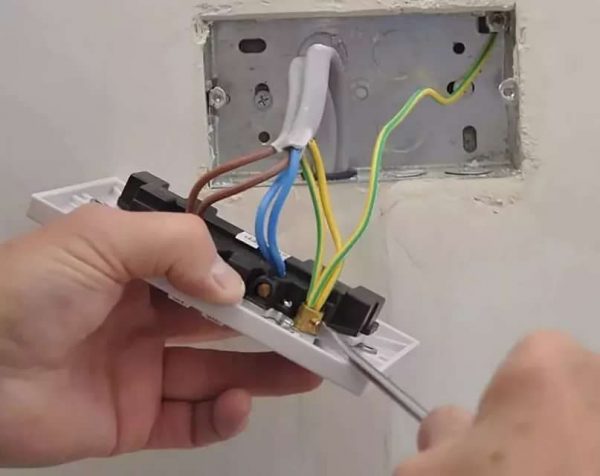

4. Подключаем механизмы розеток при помощи отвёртки или шуруповёрта (последний значительно экономит время, если розеток много).


5. Устанавливаем розетки в подрозетники, зажимая при этом боковые винты с разжимными усиками.

6. Для того, чтобы розетка уже никогда не вываливалась из коробки, дополнительно фиксируем её саморезами. Уже в самих коробках есть отверстия для дополнительной фиксации розетки.



7. Закрываем механизмы пластиковыми накладками, предварительно одев рамку на них.

Работа по установке розеток является по-сути не сложной задачей. Но без предварительного опыта можно «попотеть», особенно, если провод монолитный (ВВП или ВВГ).

Фазировка стабилизатора с сетью и котлом

20.04.2017

Фазировка стабилизатора с сетью и котлом.

Шаг один. Стабилизатор отключить от розетки, установить выключатель в положение вкл (1). Измерить сопротивление между любым контактом вилки и выходами розетки, варианта будет два,в первом сопротивление с любым выходом розетки в много больше 10-ков кОм, во втором с одним из выводов сопротивление близко к ноль Ом. Во втором случае ноль найден, пометить на вилке и розетке стабилизатора ноль. В первом случае взять другой контакт вилки и найти выход на розетке, где сопротивление будет близко к нолю Ом. Пометить на вилке и розетке ноль, можно фломастером, главное, чтобы не стерся со временем.

Шаг два. Индикатором найти в сетевой розетке ноль и фазу. Пометить на сетевой розетке ноль. В дальнейшем всегда соблюдать при включении стабилизатора совпадения отметок на вилке шнура с отметкой на сетевой розетке. При отсутствии индикатора ,но при наличии заземления, ноль можно определить вольтметром, напряжение между землей и фазой близко к сетевому, (220В) напряжение между землей и нолем близко к 0В, может быть до 10В.

Шаг три. Нужно найти ноль на шнуре котла, это возможно сделать только омметром. В котле на колодке внутри ноль, фаза и земля подписаны, найти ноль и омметром найти на вилке штырь на котором сопротивление близко к нолю, пометить.
Все готово.

В дальнейшем все вилки в розетки включать по отметкам, ноль в ноль.

Особенности подключения котла через стабилизатор к электрической сети
Большинство энергозависимых газовых котлов подключаются к электрической сети с помощью трехполюсной евровилки, известной также как Schuko, имеющей два штыря ноль и фаза и боковой контакт защитного заземления. Конструкция евророзетки позволяет произвольно подключить евровилку с точки зрения соответствия нуля и фазы. Большинство электроприборов нечувствительны к такой переполюсовке. Но только не газовые котлы. Поскольку газ представляет повышенную опасность, то правилам безопасности при подключении газового котла уделяется повышенное внимание. С большой вероятностью автоматика котла не будет работать, если подключение нуля и фазы неправильное. То же самое, если котел включен через стабилизатор напряжения «Штиль».

Для корректной работы котла входная вилка стабилизатора напряжения «Штиль» должна быть корректно подключена в розетку, так чтобы нулевой штырь вилки стабилизатора был подключен к нулю электрической сети.

Вернуться к списку статей

Две фазы ноля нет. Почему в розетке две фазы, что это может означать? Что такое фазы? Не работает розетка в квартире: что делать

Если проверить напряжение в розетке однополюсным индикатором, то в одном гнезде он покажет наличие фазы, о чем будет сигнализировать загоревшаяся неоновая лампа.

Во втором гнезде розетки лампа индикатора не загорится, что будет означать наличие ноля.

Что делать если в розетке две фазы?

Существуют аварийные режимы работы сети, при которых индикатор может показывать наличие двух фаз в розетке. Чаще всего такое происходит, когда отгорел нулевой провод

Означает ли это что приборы могут попасть под напряжение 380 В?

Все зависит от того, в каком месте перегорел ноль

* Если ноль отгорел в квартире, то ничего страшного не произойдет . В квартиру заходит только одна фаза, наличие которой в обоих гнездах будет показывать индикатор напряжения. Так происходит потому что потенциал с фазного проводника через обмотки электрических приборов (например, холодильник или включенная лампа накаливания) возвращается на второе гнездо розетки.

В таком случае лампа индикатора будет гореть с одинаковой яркостью в обоих гнездах розетки.

Но даже если вы выключите все приборы из розеток и отключите свет во всех комнатах, в одном из гнезд розетки лампа будет продолжать слабо светиться. Связано это с тем, что две жилы провода, изолированные друг от друга образуют простейший конденсатор. Если на одну из жил подать напряжение, а ко второй дотронуться индикатором напряжения, то лампа слабо засветиться. Это произойдет благодаря так называемому току смещения.

Приборы при таком режиме сети работать не будут, так в результате обрыва ноля цепь остается не замкнутой. После восстановления обрыва нулевого провода, работа электроприборов восстановится.

Если такая ситуация произошла, нужно прежде всего проверить предохранители в электрическом щите квартиры. Возможно, перегорела пробка на нулевом проводе.

Если две фазы наблюдаются в розетках фазы одной комнаты, то нужно смотреть распределительные коробки. Скорее всего вы там найдете перегоревшую нулевую скрутку.

Если ноль отгорел в подъездном щите, после точки соединения трех фаз, то приборы действительно могут оказаться под напряжением 380 В.

В принципе при исправных электрических сетях и своевременном их обслуживании, такая ситуация произойти не может. Но учитывая состояние наших электросетей,случаи наличия 380 В при появлении двух фаз в розетках встречается сплошь и рядом.

Эффективным способом защиты является установка , которое автоматически отключит квартиру от сети, в случае опасного скачка напряжения

Быстро и недорого устраняю проблему двух фаз в розетках. Контакты на главной странице сайта.

В обычных ситуациях, при проверке работы розетки с помощью индикатора напряжения, фазный провод вызывает свечение лампочки, а при нулевом проводе лампочка светиться не будет. Однако, возникает такое положение, когда розетка не функционирует, а индикатор обнаруживает две фазы в розетке. Что делать в таких случаях знает далеко не каждый. Обычно, это происходит в зданиях, где установлена старая или некачественно выполненная проводка с нарушениями правил монтажа. Каковы же причины этого явления?

Причины появления двух фаз

Наиболее распространенной причиной может быть разрушение внутреннего нулевого провода в результате перегрева. В этом случае, фаза будет проходить через электроприборы, подключенные к другим розеткам и попадать на нулевой провод. При этом, та розетка, где появятся две фазы, станет неработоспособной.

Чтобы выявить причину неисправности, необходимо выключить из розеток все электроприборы и все выключатели. После этого, напряжение в розетке проверяется еще раз. Если положительного результата нет, необходимо определить причину такого состояния.

  1. Нередко, это просто перебитый провод после проведения каких-либо работ. Чтобы найти место повреждения, необходимо полностью обесточить квартиру и снять штукатурку в предполагаемом месте обрыва. Поврежденный провод соединяется и изолируется, после чего еще раз производится проверка.
  2. Возможной причиной может стать , особенно та, что установлена в комнате, где находится розетка. Необходимо отключить электропитание, вскрыть коробку и найти нерабочие провода, которые можно определить визуально. При отсутствии таковых, необходимо по очереди проверить остальные коробки. Выявленную неисправность нужно устранить, после чего снова проверить розетку.
  3. Нередко бывает, виноват электрощиток. Здесь также необходимо осмотреть состояние всех соединений и контактов. При обнаружении неисправностей, необходимо вызвать , поскольку самостоятельно работать под напряжением опасно для жизни.

Перенапряжение в сети – одна из причин

Одной из причин двух фаз может быть перенапряжение в сети, из-за повышения или понижения значения напряжения. При этом, лампочки горят слишком тускло либо слишком ярко. При повреждении нулевого провода в четырех жильном кабеле, ток устремляется к самой маленькой нагрузке.

Таким образом, на одном проводе образуется 380 вольт, а на другом нагрузка снижается до 40-80 вольт. В этом случае, необходимо полностью обесточить квартиру, отключить все розетки и выключатели. После этого, нужно вызвать специалистов-электротехников для проведения ремонтных работ и последующих контрольных замеров.

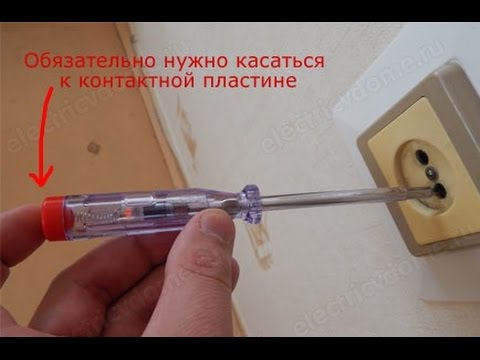

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей .

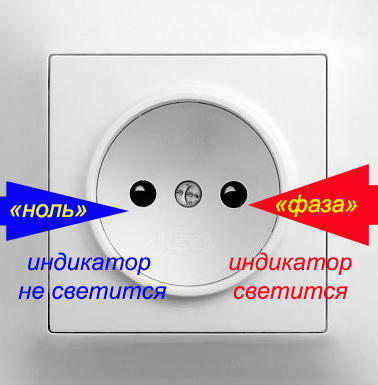

Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом – погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например – .

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

  1. примерно 90%;
  2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором – все же рассмотрим вариант появления постороннего потенциала.

Краткий экскурс в теорию

При подаче напряжения на бытовой потребитель по нему течет электрический ток в замкнутой цепи. Если схема разомкнута, например, выключателем люстры, то свечения не будет.


При этой ситуации потенциал фазы доходит до выключателя, а нуля – до ближнего контакта цоколя на каждой лампочке.

Их провода кратко называют фазой и нулем. После включения выключателя потенциал фазы доходит до удаленного контакта лампочки и через сопротивление нити накала образуется ток, который протекает по проводам замкнутой цепочки от источника питающей трансформаторной подстанции.

Если проверить индикатором напряжение на удаленном контакте патрона лампочки, то он своим свечением укажет фазу, а на ближнем – свечения не будет. Делаем вывод, что здесь потенциал нуля. Теперь рассмотрим другой вариант.

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном – .


Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет – схема разомкнута. На своем языке электрики говорят – разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.


Подобный случай может возникнуть в упрощенной , когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Как оценить напряжение в розетке

Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля – не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение.
Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:

  • двухполюсные индикаторы напряжения;
  • вольтметры.

Режим вольтметра есть у всех современных мультиметров – комбинированных электрических приборов домашнего мастера.


Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.

Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.

Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.

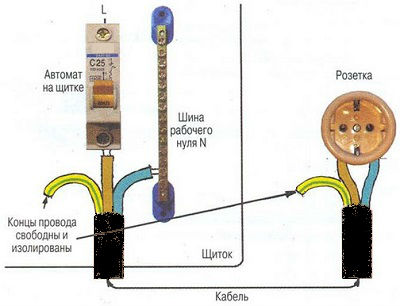

Возможные случаи обрыва нуля в домашней однофазной сети

Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:

  • распределительном щитке квартиры;
  • распаечной коробке;
  • розетке.

Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.

Неисправность может возникнуть на:

  • вводном автоматическом выключателе;
  • электросчетчике;
  • нулевой шине.

Причиной обрыва может стать плохой контакт с проводом из-за:

  • загрязнения рабочих поверхностей;
  • недостаточного усилия ужима винтового соединения;
  • надрезов металлической жилы провода.

Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.


В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.

Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.

Придется осматривать возможные места повреждения и устранять неисправность.

Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.


Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.

Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по .

Обрыв нуля и замыкание на фазу в блоке розеток

Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.


Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.

Устраняется такая неисправность полной заменой неисправного участка проводки.

Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»

Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.


Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители.
Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.

Такие провода расположены открыто. имеют большую протяженность. Существует масса причин, по которым может возникнуть обрыв фазы. Их количество уменьшается при подключении электрическим кабелем, спрятанным в грунте, который чаще применяется для питания многоэтажных зданий. Но человеческий фактор и нарушение правил эксплуатации не стоит забывать…
Обрыв нуля в трехфазной сети происходит периодически, его надо учитывать.

Работа трехфазной сети в нормальном режиме

В каждую квартиру с однофазной проводкой поступает одинаковое фазное напряжение.


Его величина 220 вольт прикладывается к различным сопротивлениям бытовых потребителей, которые периодически коммутируются к питанию случайным образом. В схеме протекают только токи от генераторного конца по фазным проводам к нагрузке и возвращаются через нулевой провод.
Ток в ноле состоит из суммы трех токов всех фаз и обычно уравновешивается ими. Напряжение в фазах колеблется в пределах эксплуатационных нормативов.

Работа трехфазной сети при обрыве нуля

Здесь сбалансированная система сразу нарушается. Обрыв нуля исключает прохождение по нему токов фаз, а напряжение, которое поступает потребителям, претерпевает изменения.


Рассмотрим на примере контура АВ. К квартирам А и В прикладывается уже линейное напряжение АВ. Их сопротивление подключено к нему последовательно и складывается из двух составляющих.
За счет суммарного сопротивления Ra+Rв по цепочке течет ток Iaв, рассчитываемый по закону Ома. Он общий для обеих квартир.

Падение напряжения на каждой квартире теперь не одинаковое, а зависящее от сопротивления, которым обладают подключенные в работу электроприборы. Если один владелец отсутствует дома и выключил все приборы, а второй интенсивно использует стиральную и посудомоечную машины, включил моющий пылесос и обогреватель, то ситуация складывается неблагоприятная: все 380 вольт окажутся у одного хозяина. Его бытовая техника сгорит от перенапряжения.

Снизить риски повреждения своего имущества от аналогичной поломки можно включением в квартирный щиток . Оно своевременно отключит питание при возникновении подобной аварии. РКН входит в состав защит и обеспечивает в автоматическом режиме .

Случаи обрыва нулевого провода подробно объясняет видеоролик владельца Master007: «Отгорание нуля».

Дополняйте материал статьи своими комментариями, делитесь ею с друзьями в соц сетях.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой, к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

Мастера горе-электрики, которым все “до лампочки”, ставят фазу и нуль как придется. А как правильно?

Порылась в книжках, переворошила интернет, но ответа не нашла. И тогда мы решили разобраться в проблеме сами. Нашли в офисе компьютер подключен к заземленной розетке (розетку делали сами), а рядом расположена обычная совдеповская НЕЗАЗЕМЛЕННАЯ розетка, сляпанная строителями во время строительства дома.

У незаземленной розетки фаза стоит слева (так сделали «специалисты»).

Включили в НЕЗАЗЕМЛЕННУЮ розетку вилку сетевого фильтра, к которому подсоединен компьютер. Вокруг компьютера появилось мощное электромагнитное поле. Тестер напряжения в радиусе 1,5 метров реагирует громкой трелью. И весе это при выключенном компьютере и даже выключенном сетевом фильтре.

Вынули из розетки вилку сетевого фильтра, развернули и снова воткрунил в розетку. Теперь тестер молчит. Магнитного поля, на которое реагировал тестер, теперь нет.

Важно! При работе с заземленной розеткой тестер молчит при любом способе втыкания вилки.

Вывод. Если розетка не заземлена (плохо), но фаза расположена справа (хорошо), то при нормальном включении сетевого фильтра (т.е. проводом вниз) тестер на вредное магнитное поле не реагирует (хорошо).

Если фаза розетки расположена слева (плохо), то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх (при таком положении провод неестественно изгибается, что плохо).

В данной ситуации при расположении фазы розетки справа компьютер не излучает такого магнитного поля, как при расположении фазы слева. Для исправления положения приходится розетку фильтра втыкать проводом вверх, что не есть хорошо.

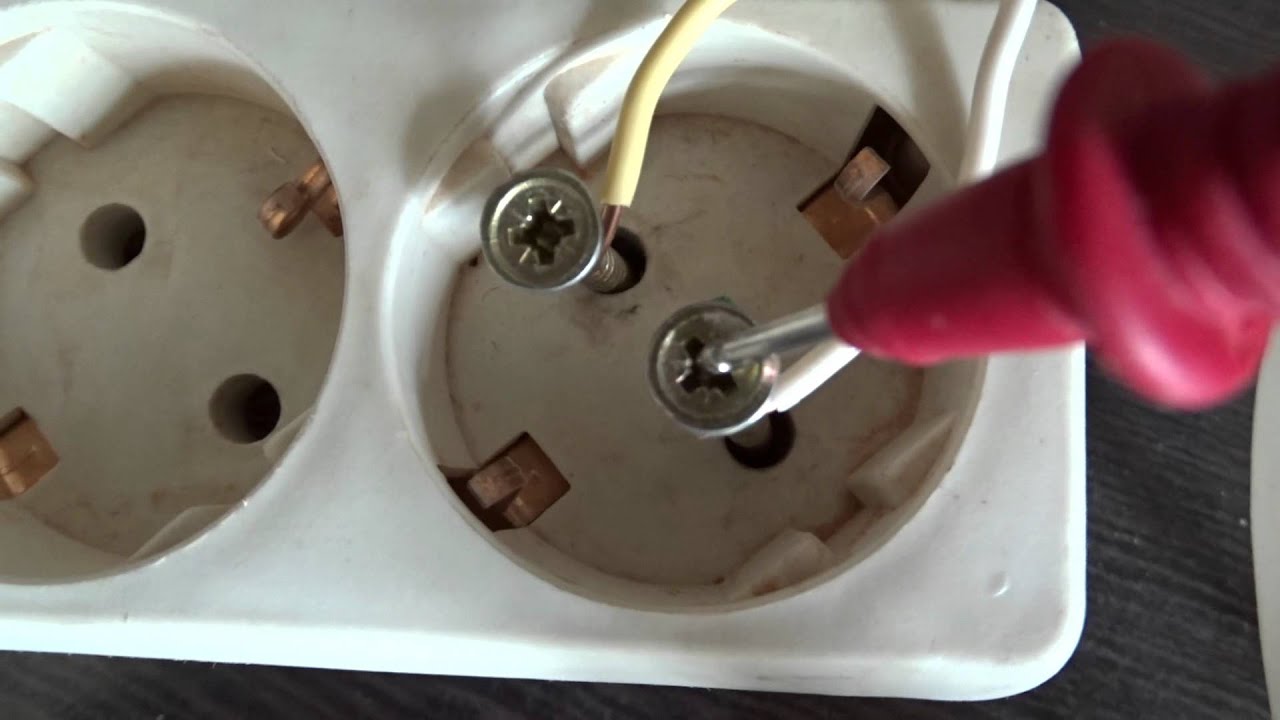

В розетке показывает обе фазы. Как установить розетку правильно, и с какой стороны должна быть фаза в розетке? Неправильное подключение выключателя к люстре

При нормальном состоянии электропроводки в розетке один контакт имеет 220 Вольт, а второй находится не под напряжением. Это в идеале… Иногда индикатор может показывать в розетке две фазы одновременно.

Начинающему электрику или любителю подобная ситуация может показаться абсурдной, но это реальность. При некоторых нарушениях наблюдается именно такая картина.

В жилые дома подается однофазный ток напряжением 230 вольт. По этой схеме получается, что две фазы в розетке появиться не могут. В старых строениях проводка выполнена из двухжильных кабелей. По одной линии (фаза) ток идет к потребителю, а по другой (ноль) – возвращается.

При подобной схеме причины появления двух фаз в штепсельном разъеме могут быть разными. В новых домах есть заземление, которое может стать причиной аварий только при неквалифицированном вмешательстве в электросхему жилища.

Обрыв ноля на входе

Если во входящем кабеле провод ноля отсоединится, в квартире погаснет свет, остановятся электроприборы. Проверка индикатором покажет на каждом контакте розетки присутствие фазы. Встает классический вопрос: «Кто виноват и что делать?».

При отсутствии ноля ток ищет свободную линию. Если лампа включена, она не горит, но фаза по нити накаливания проходит на нулевой провод, далее – на шину, а с нее на ноль линии розеток. Фаза может прийти и по прибору, подключенному к любому штепсельному разъему в квартире.
Теперь на каждом гнезде розетки есть фаза. Индикатор испускает световой сигнал при прикосновении к каждому контакту.

Легко прояснить ситуацию помогает мультиметр. Если замерить разность напряжения между двумя фазами, прибор покажет нулевое значение. Понятно, что это одна и та же фаза. Достаточно выключить светильники и отсоединить от розеток приборы и вторая фаза в розетке пропадет, ведь линии подачи напряжения и ноля не имеют иных точек соединения.

Нужно восстановить входящую линию ноля. Возможно, провод просто отсоединился от шины. С этой проблемой можно справиться даже в домашних условиях. Обесточьте квартиру, разомкнув вход фазы, проверьте отсутствие напряжения. Вставьте нулевой повод в клемму и затяните винт.

Обрыв нулевого провода в распределительной коробке или в стене

Иногда обрыв ноля происходит в распаечной коробке. В этом случае часть проводки квартиры функционирует в штатном режиме, а вот линия, подключенная к этой коробке неработоспособна. Достаточно найти, где обломился или отгорел ноль, и восстановить соединение.

Бывает, что две фазы в штепсельном разъеме появляются из-за повреждения нулевого провода внутри стены. Причина неисправности – халатность при сверлении отверстий. Если вы, пробив провод, нарушили изоляцию, нулевая жила сварится с фазной. В этом случае также будет наблюдаться две фазы в розетке. Требуется проложить новую линию или вскрыть место повреждения и отремонтировать проводку.

Автомат защиты на нулевой линии

В старых домах защитные устройства установлены и на фазе, и на ноле (сейчас подобная схема подключения запрещена). При возникновении перегрузки возможна ситуация, когда сработает автомат защиты только на нулевой линии. Последствия те же самые, как если бы ноль отломился или отгорел.

Наведенные токи

Все работает нормально, но индикатор обнаруживает напряжение на каждом контакте штепсельного разъема. Более того: прибор показывает две фазы в розетке при отключенном электропитании всей квартиры. Эта совсем нереальная ситуация может произойти, если рядом с вашим жильем проходит высоковольтная линия электропередач.

Это так называемая наводка или, говоря более грамотно, наведенное напряжение. Здесь даже опытные электрики могут растеряться. Работы в этом случае сопряжены с большим риском поражения электротоком, поэтому выполнять их должны только профессионалы.

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Рассмотрим такую ситуацию. Вы сверлите стену, подключив дрель в розетке. Отверстие почти уже досверлено, как вдруг на счетчика сработал автомат.

Вы включаете автомат, но в результате ни один электроприбор не работает. Проверяете розетку – в обоих гнездах индикатор сигнализирует о наличии фазы. Что это все значит?

Почему в розетке две фазы?

В квартиру через счетчик и автоматы заходит только одна фаза . В розетке должна быть одна фаза и ноль, а в приведенной выше ситуации индикатор свидетельствует о наличии в обоих гнездах розетки одной и той же фазы.

Наиболее вероятной причиной возникновения неисправности в данном случае является повреждение (разрыв) нулевого провода, идущего к розетке, в процессе сверления стены.

Наличие фазы там, где должен быть ноль обусловлено тем, что она проходит через нагрузку – постоянно включенную лампочку или какой-нибудь другой электроприбор.

Как правило, все нулевые провода в доме или квартире замыкаются на нулевую шину электрического щита , фаза будет появляться в розетке. Проверить это очень легко – нужно просто выключить все электроприборы, которые имеются в квартире.

Почему после отключения всех электроприборов от сети в розетке все равно наблюдается две фазы?

Итак, вы выключили из розеток все потребители электроэнергии, выключили все выключатели, а все равно присутствуют. Причина этого может заключаться в следующем.

В процессе сверления ноль был перебит сверлом и замкнут на фазу. Такая же ситуация может возникнуть при коротком замыкании, когда оплетка проводов плавится и проводники замыкаются.

В любом случае необходимо отключить все электроприборы, после чего обследовать место сверления и устранить неисправность.

Причина появления двух фаз в розетке может быть самой банальной – это может произойти просто по причине перегорания предохранителя (пробки) или выключения автомата защиты сети на электрощите.

Возможна ли ситуация, когда в розетке появляются действительно две разные фазы ? Автор этой статьи однажды сталкивался и с этим. При этом сгорел телевизор, холодильник и несколько лампочек, так как напряжение между разными фазами действительно составляла 380, а не 220 вольт.

Причина заключалась в замыкании одной из трех фаз, идущих по воздушной линии электропередач, на нулевой провод (дело было в частном секторе).

Для того чтобы иметь достоверную информацию о наличии фазы и напряжении в сети вашей квартиры, одного фазоуказателя не достаточно. Для измерения напряжения лучше приобрести комбинированный прибор – мультиметр, измеряющий напряжение, силу тока и сопротивление.

Для домашних нужд подойдет самый дешевый.

В любом случае нельзя забывать о мерах безопасности, так как даже через нагрузку можно получить весьма ощутимый электрический удар.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой, к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода – нулевой и фазный. Ток поступает только по одному из них – фазному (еще его называют рабочей фазой). Второй провод – нулевой (или нулевая фаза).

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке – фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника – зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита – для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону – к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль – справа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше – это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикатор – простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует – это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри – это минус. Второй провод – плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

О распространенной неисправности проводки, когда в обоих разъемах розетки 220 В – фаза. О том, почему это происходит и чем опасно. От первого лица и немного неформально.

Есть одна характерная неисправность электропроводки, которая способна поставить в тупик начинающего или неопытного электрика. Чтобы пояснить, о чем речь, приведу рассказ одного из знакомых:

«Приходит ко мне в субботу соседка – бабушка одинокая. И просит разобраться с электрикой в квартире. Дескать, ничего не работает, а свет, вроде не отключали.

Ну, я, понятное дело, выхожу на площадку и проверяю автоматические выключатели. Все в порядке, все автоматы включены. Беру индикатор: проходит. Захожу в квартиру к бабушке, проверяю первую же розетку. Первый разъем – «фаза». Проверяю второй разъем – тоже «фаза»! Что за бред!

Перехожу к другой розетке: та же картина. Две фазы. Откуда две фазы? Ну, положим, ладно, «ноль» может пропасть. Но откуда вторая фаза может появиться в розетке 220 вольт? В квартиру же только одна фаза заведена.

Ничего я не понял, извинился перед бабусей, и пришлось ей до понедельника ожидать электрика из ЖЭКа. А что там за беда была, я так и не понял.»

Сразу попрошу специалистов не смеяться над рассказом моего знакомого. Он совсем не глупый человек, просто не электрик по профессии. А я пролью немного света на темную историю, приключившуюся с ним.

Если бы у героя рассказа кроме при себе был тестер, и он умел бы им пользоваться, то он смог бы сделать одно интересное наблюдение. Напряжение между двумя «фазами» в розетке отсутствовало. Это значит, что «фаза» была одноименная. Оно и понятно, иначе бы технике и светильникам в квартире не поздоровилось бы.

Но откуда же все-таки «фаза» попала на проводник, который прежде был нулевым? Она просто прошла через нагрузку, то есть, например, через лампочку коридорного светильника, который всегда включен, и… и все. Оказалось, что дальше ей идти просто некуда. Причина всей катавасии в том, что вводной нулевой рабочий проводник оборван. Он может просто отломиться на нулевой шине в щите, для алюминиевого провода это проще простого.

Когда такое происходит, ток в цепи, разумеется, пропадает. Нет тока – нет и падения напряжения. Поэтому «фаза» одна и та же, что на входе, что на выходе лампочки. Получается «фаза» в обоих проводах. Ну, а поскольку все нулевые провода квартиры имеют прямое между собой на все той же нулевой шине квартирного щитка, то «заблудившаяся фаза» появляется и в розетке тоже. Достаточно было выключить все выключатели и отключить от розеток все приборы в квартире, чтобы аномалия исчезла.

Ну, а для исправления ситуации было достаточно зачистить и вновь подключить отвалившийся нулевой провод, предварительно, конечно, выключив вводной пакетник.

Здесь отдельно стоит заметить, что, хотя «фаза» на нулевом проводнике в подобных ситуациях и кажется призрачной и ненастоящей, опасность она может представлять собой вполне реальную. Даже через нагрузку вас может очень неплохо «дернуть», ведь человеку и надо-то всего около 7 миллиампер для очень неприятных ощущений.

Опять же для того, чтобы избежать в подобных ситуациях, нельзя производить корпусов электроприборов непосредственно в месте их подключения, без отдельной заземляющей линии и повторного заземления. Ведь если пренебречь этим запретом, то при обрыве нулевого провода можно получить фазу прямо на корпусе прибора, пусть и «не совсем настоящую».

Как определить фазу и ноль в розетке

Как вы знаете, в наш дом подается трехфазное электричество. Напряжение между любыми двумя выходами равно 380 В. В то же время мы знаем, что в бытовых приборах используется напряжение 220 В. Как одно преобразуется в другое?

Содержание:

  • Методы определения ↓
  • Пошаговая инструкция ↓
  • Использование тестера фаз ↓
  • Использование индикаторной отвертки ↓
  • Как отличить заземляющий и нулевой провод при отключенной фазе? ↓
  • В каких случаях это может понадобиться? ↓

Нейтральный провод играет здесь важную роль. Если измерить напряжение между одной из фаз и этим проводом, то оно как раз будет равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод – это так называемый защитный ноль.

Возникает естественный вопрос, чем отличаются два упомянутых нуля? Первый из них, «рабочий ноль» (пытаемся его определить) — это нулевой контакт на генераторной подстанции трехфазной установки, соединенный с нулевым контактом трехфазной установки в доме или отдельном подъезде.

При этом может вообще не заземляться. Основное назначение – создание замкнутой электрической цепи при питании бытовых приборов. Во втором случае речь идет именно о заземлении. Его обычно называют «защитной землей».

В связи с довольно сложным характером переменного тока существуют некоторые типовые взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. “На нуле вообще нет напряжения. Это неправда. Он подключен к нулевому разъему на подстанции и предназначен для создания разности потенциалов на выходе. Иногда находится под напряжением.
  2. “Если есть заземление, то короткого замыкания точно не будет.” В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть вовремя уйти через землю.
  3. “Если в кабеле две жилы одинаковые, а третья разная, то это скорее всего заземление.” Так и должно быть, но иногда это не так.

Методы определения

Цифровой мультиметр

Определение нуля и фазы с помощью мультиметра. Это устройство очень полезно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.

Также в зависимости от конкретного типа могут быть и другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.

С помощью индикаторной отвертки. Эта отвертка имеет прозрачную ручку. Если вставить его в розетку определенным образом, то при попадании на фазу загорится свет.

Существует несколько конструкций этих отверток. В простейшем случае при тестировании нужно прикоснуться к концу рукоятки. Без этого свет не загорится.

При визуальном контроле назначение проводов можно определить по их цвету.

Использование специального тестера фаз . Это небольшое цифровое устройство, которое помещается на ладони. Один из проводов необходимо держать в руке, другой проверяется по фазе.

Пошаговые инструкции

Поговорим подробнее о том, как выполнять такие работы.

При использовании мультиметра необходимо правильно установить его рабочий диапазон. Оно должно быть 220 В для переменного напряжения.

Может использоваться для решения двух задач:

  1. Определить где фаза, а где “рабочий ноль” или заземление.
  2. Определите, где, собственно, заземление , а где нулевой вывод.

Давайте сначала поговорим о том, как выполнить первое задание. Перед запуском нужно правильно установить рабочий диапазон устройства. Сделаем больше 220 В. К гнездам «СОМ» и «В» подключаются два щупа.

Берем второй из них и прикасаемся к тестируемому гнезду отверстия. Если фаза есть, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.

Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Остальное тестируем на других. При ударе о землю будет показано ровно 220 В, в противном случае напряжение будет чуть меньше.

Использование тестера фаз

Один провод аккуратно держим пальцами, другой используется для проверки. Если мы попадем в фазу в розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также отображается нулевое или незначительное значение напряжения.

Этот прибор удобен как тем, что он общедоступен на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвертки

Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд это довольно примитивное устройство, на самом деле очень удобное.

Достаточно просто вставить его в отверстие гнезда, при этом касаясь пальцем противоположного конца отвертки. При наличии фазы лампа загорится. Если есть нулевой провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается прикасаться к металлической части отвертки. Это может привести к поражению электрическим током.

В некоторых случаях фазу и нулевой провод можно определить без каких-либо приборов и приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.

При работе в современных домах обычно соблюдаются правила маркировки.

Итак, какие они:

  1. Провод, где фаза , обычно коричневый или черный.
  2. Null, принято обозначать провод, имеющий синий цвет.
  3. Зеленым или желтым обозначен провод, служащий для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также в будущем они могут измениться.Поэтому описанный способ годится только для предварительной проверки назначения проводов.

Как отличить заземляющий провод от нулевого при отключенной фазе?

Допустим ток в сети отсутствует. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.

На самом деле функции у них все-таки разные. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю.Нулевой провод является частью электрической цепи питания бытовых электроприборов в доме.

Здесь присутствует ток, в отличие от заземления. Как вы можете отличить их друг от друга? При отключенной фазе нужно просто измерить ток между этим проводом и точно известной землей. Если это нулевой провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то тока здесь быть не может.

В каких случаях это может понадобиться?

При наличии огромного разнообразия электроприборов существует разница в том, какая электрическая мощность им нужна.В разных случаях такие вопросы решаются по-разному.

Иногда для этого используют специальные приспособления – адаптеры. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты возникает необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом и подобных случаях без такой информации не обойтись.

Еще одна ситуация, когда это необходимо, это всевозможные ремонтные работы. При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть либо отключен, либо надежно изолирован), а какой нет.

При подключении многих бытовых приборов практически не имеет значения, на какой стороне фаза. , но для люстр-выключателей это может иметь значение. Поясним это: «Фаза» должна подаваться на выключатель, а «ноль» пусть подключается непосредственно к лампам в люстре.

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током, даже если он случайно коснется патрона люстры.

Как найти фазу и ноль с неоновой лампой. Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов? Индикаторная отвертка, исполнение

Монтаж внутренней проводки, самостоятельный монтаж выключателей и розеток часто связан с необходимостью определения фазных и нулевых проводов. Этот процесс не сложен, если иметь представление о возможных методах и правилах безопасной работы с электричеством. Решению этих вопросов мы посвятили сегодняшнюю статью.

Прежде следует вспомнить немного теории. Всем известно, что для работы бытовых электроприборов необходимо самое малое – наличие в сети напряжения 220 вольт. Для подачи электричества напрямую на , используют два (в современных домах – три) провода. Первый из них фазный, второй нулевой и третий заземляющий, что защищает пользователя от поражения электрическим током в случае неисправности изоляции прибора. Зачем обычному жителю многоэтажки или загородного дома уметь определять ноль и фазу?

Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать на фазный провод.Это дает возможность отремонтировать осветительный прибор, не отключая электричество во всей квартире. Кроме того, установка розетки для подключения различных бытовых приборов, особенно тех, работа которых связана с использованием водопровода, а также имеющих металлические корпуса. Для их подключения, помимо традиционных фазы и нуля, требуется использовать третий провод — заземление.

Поиск фазы по индикатору

На сегодняшний день существует несколько способов определения фазы без привлечения профессионального электрика.Первый из них предполагает использование так называемого пробника, или фазового индикатора. Представляет собой узкую плоскую отвертку с пластиковой ручкой, в которой находится световой сигнализатор — полупроводниковая или неоновая лампа.

Технология обнаружения фаз в этом устройстве проста. Достаточно лишь прикоснуться кончиком отвертки к исследуемому оголенному проводу или погрузить его в одно из отверстий розетки.

При наличии напряжения на проводе или в розетке индикатор фазной отвертки отреагирует легким свечением.Но это произойдет только при правильном использовании устройства – один из пальцев руки, в которой вы держите устройство, должен быть прижат к металлическому концу ручки. В этом случае вы замыкаете цепь между проводом и землей, но бояться этого не стоит, так как при отвертке напряжение резко падает и никакого вреда пользователю не принесет.

Определение фазы тестером

Второй вариант определения фазного провода предполагает использование более совершенного прибора – тестера или мультиметра.Он позволяет измерять различные электрические величины переменного или постоянного тока. С помощью поворотного переключателя настройте прибор на измерение разности потенциалов переменного тока. Крепко держите один из щупов прибора в руке, а вторым коснитесь проверяемого провода или углубите его в отверстие гнезда. При попадании на нулевой провод дисплей мультиметра покажет набор нулей или небольшое напряжение, обычно не превышающее двух вольт. При контакте с фазным проводом цифры на дисплее прибора будут выше.

Есть и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам устройства внутридомовых и промышленных электросетей все провода имеют цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе необходимо использовать черный или коричневый проводник, синий или синий к нулю, а заземляющий провод окрашен частично в желтый и частично в зеленый цвет.

К сожалению, особенности нашей страны и многих безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям.Не стоит полностью полагаться на профессионализм и мастерство рабочих, занимающихся монтажом электрических сетей в вашем доме. Лучше использовать вышеперечисленные методы. Кроме того, до 2011 года маркировка проводов отличалась от нынешней. Итак, для заземления использовался провод черного цвета.

Определив фазный провод, и аккуратно отогнув его обратно, переходим к определению нулевого провода и провода заземления. Особенность их подключения к внутриквартирному щитку не предполагает введения заземляющего проводника непосредственно в корпус вводного устройства.В том случае, если у вас есть доступ к панели, вы можете указать цвет проводника, проходящего мимо установленных в нем автоматов, и определить его цвет.

В том случае, если доступ к приборной панели невозможен или вы хотите перестраховаться, вы можете воспользоваться простейшим приспособлением, которое всегда есть у любого электрика – лампочкой с розеткой и подсоединенными к ней проводами. Соединив или просто прикоснувшись к фазному проводу одного из проводов, идущих от лампочки, второй провод замыкаем по очереди на два оставшихся, предназначенных для определения.При контакте с нулем лампочка должна загореться. Контакт с заземляющим проводником обычно не имеет такого эффекта.

В отличие от простейшего прибора можно использовать уже описанный мультиметр. Измерьте разность потенциалов (напряжение) между известной фазой и остальными проводами один за другим. Значение пары нуль-фаза должно быть значительно выше, чем пара фаза-земля.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Попробуем разобраться, как в домашних условиях, не имея сложных специализированных измерительных приборов и электронных устройств, самостоятельно определить, где фаза, где ноль, а где земля в проводке.

Из всех известных способов простейшего определения фазы и нуля мы выбрали наиболее, на наш взгляд, доступный в реализации и в то же время безопасный. По этой причине в статье вы не увидите ни советов, как найти фазу с помощью картошки, ни призывов к кратковременному прикосновению проводов к различным частям тела.


На самом деле вариантов определения фазы, нуля или земли, например, в розетке, не так много, без применения специализированного оборудования, а иногда, в зависимости от ваших целей и задач, достаточно просто знать принятый у нас стандарт цветовой маркировки электрических проводов.различать их.

Действительно, самый простой способ определить фазу, ноль и массу электрического провода – посмотреть на цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, используемых в электропроводке и электрооборудовании, имеет индивидуальную окраску. Зная, какой цвет жил какой функции соответствует (фаза, ноль или земля), можно легко провести дальнейший монтаж.

Довольно часто этого вполне достаточно, особенно в тех случаях, когда монтаж осуществляется в новостройках или местах с достаточно новой электропроводкой, выполненной профессиональными, грамотными электриками в соответствии со всеми современными нормами и стандартами.



В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, строго регламентирующий цветовую маркировку электрических проводов.

Согласно настоящему стандарту для жилой электросети:

Рабочий ноль (нейтральный или нулевой) – Синий провод или сине-белый

Защитный ноль (земля или земля) – желто-зеленый провод

Фаза – Все остальные цвета, среди которых черный, белый, коричневый, красный и др.

Теперь, зная стандарт цветовой маркировки проводов, можно легко определить, какой провод какую функцию выполняет. Это относится к большинству случаев, исключением могут быть провода, подходящие для выключателей, выключателей и т.п., в силу принципиально иной схемы эксплуатации этого электрооборудования.


Если вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможности ошибок или даже халатного отношения электриков к своей работе, или может электрики проложили провода другого стандарта и соответственно другой цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).


КАК ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ И ЗАЗЕМЛЕНИЕ НА ПРОВОДАХ

Итак, начнем по порядку:


ОПРЕДЕЛЕНИЕ ФАЗА

Для большего удобства всегда лучше сначала определить, какой из имеющихся проводов является фазой. О том, как найти фазу цифровым мультиметром, мы уже писали, но что делать, если ее нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗ С ИНДИКАТОРНОЙ ОТВЕРТКОЙ


Самый простой способ определить местонахождение фазного провода – поиск с помощью индикаторной отвертки.Этот простой инструмент необходим любому домашнему электрику в квартире – будь то полная проводка, простая замена лампы или установка света, розеток и выключателей.

Принцип работы индикаторной отвертки простой – при касании кончиком отвертки проводника, находящегося под напряжением, и одновременно касания контакта, на тыльной стороне отвертки, пальцем, загорается индикаторная лампа в корпусе инструмента вверх, что сигнализирует о наличии напряжения.Таким образом можно легко узнать какой фазный провод.

Принцип работы индикаторной отвертки простой – внутри индикаторной отвертки есть лампа и сопротивление (резистор), при замыкании цепи (прикасаемся к заднему контакту) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает силу тока до минимального, безопасного уровня.


Этот вариант самостоятельного определения фазы наиболее предпочтителен и мы рекомендуем его использовать, тем более что стоимость индикаторной отвертки более чем доступна.Основным недостатком этого метода является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на помехи, определяет наличие напряжения там, где его нет.


ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ С КОНТРОЛЬНОЙ ЛАМПОЙ


Еще один способ, которым можно определить фазный, нулевой и заземляющий провод в современной трехпроводной электрической сети, это использование контрольной лампы. Метод неоднозначный, но действенный, требующий особой осторожности.

Для начала определения в первую очередь необходимо собрать само устройство контрольной лампы. Проще всего использовать розетку с вкрученной туда лампой, а провода со снятой на концах изоляцией закрепить в клеммах розетки. Если под рукой нет электрического патрона или нет времени что-то возиться, можно использовать обычную настольную лампу с электрической вилкой.

Технология определения фазы, нулей и земли с помощью контрольной лампы максимально проста – поочередное подключение проводов лампы к проводам, требующим определения, друг к другу.


Определение фазы и нуля по двум проводам

Если контрольная лампа среди двух проводов определяет фазный провод, то можно только узнать есть фаза или нет, а какой из фазных проводников определить нельзя. Если при подключении проводов контрольной лампы к определяемым жилам она загорается, то один из проводов фазный, а второй скорее всего нулевой. Если не горит, то скорее всего среди них нет фазы, либо нет нуля, что тоже нельзя исключать.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность ее монтажа. Фазу лучше определять индикаторной отверткой, а вот наличие нуля распознавать следующим образом.

В этом случае определить фазный провод можно, подключив один из концов, идущих от контрольной лампы, к известному нулю (например, к соответствующей клемме в электрощите), затем при касании второго конца фазного провода, лампа загорится.Оставшийся провод соответственно нулевой.


Найти фазу, ноль и землю по трем проводам:

В такой трехпроводной системе часто можно точно определить фазный, нулевой и заземляющий провода с помощью контрольной лампы.
Контакты, идущие от контрольной лампы, подключаем поочередно к жилам кабеля, требующего идентификации.

Действуем методом исключения:

Находим положение, в котором горит лампа, это будет означать, что один из проводов фазный, а другой нулевой.


Затем меняем положение одного из контактов контрольной лампы, далее возможно несколько вариантов:

– Если лампочка не горит(при наличии дифференциального выключателя или проверяемой линии они тоже могут работать) значит оставшийся свободным провод это ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа кратковременно мигает, в этом случае она сразу сработает или диф. автомат (если есть), то оставшийся свободный провод – НУЛЬ, а проверенные – ФАЗУ и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена или дифференциальным выключателем, и лампочка будет гореть в двух положениях. В этом случае можно узнать какой провод рабочий ноль (ноль), а какой защитный (заземляющий ), можно просто отсоединить вводной кабель от клеммы заземления в щите учета и распределения электроэнергии. После этого также проверьте все жилы контрольной лампой и, опять же методом исключения, в положении, когда лампа не горит, определите заземляющий проводник.


Как видите, в разных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и способы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно напишите в комментариях к статье, мы постараемся вам помочь.

А если вы тоже знаете, простые способы, как определить фазу, ноль и землю в домашних условиях, без специализированного инструмента, пишите в комментариях…Статья обязательно будет дополнена. Главное требование к методам определения – простота, возможность производить поиск только подручными, доступными многим бытовыми средствами.

Как вы знаете, в наш дом подается трехфазное электричество. Напряжение между любыми двумя выходами равно 380 В. При этом мы знаем, что в бытовых приборах используется напряжение 220 В. Как одно преобразуется в другое?

Нейтральный провод играет здесь важную роль. Если измерить напряжение между одной из фаз и этим проводом, то оно как раз будет равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод – это так называемый защитный ноль.

Возникает естественный вопрос, чем отличаются два упомянутых нуля? Первый из них, “рабочий ноль” (пытаемся его определить) – нулевой контакт на трехфазной установке генераторной подстанции, соединенный с нулевым контактом трехфазной установки в доме или отдельном подъезде .

При этом может вообще не заземляться. Основное назначение – создание замкнутой электрической цепи при питании бытовых приборов. Во втором случае речь идет о . Его обычно называют «защитной землей».

В связи с достаточно сложным характером переменного тока существуют некоторые типовые взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. “На нуле вообще нет напряжения. Это неправда. Он подключен к нулевому разъему на подстанции и предназначен для создания разности потенциалов на выходе. Иногда находится под напряжением.
  2. “Если есть заземление, то короткого замыкания точно не будет.” В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть вовремя уйти через землю.
  3. “Если в кабеле две жилы одинаковые, а третья разная, то это скорее всего заземление.” Так и должно быть, но иногда это не так.

Методы определения

Цифровой мультиметр

Определение нуля и фазы с помощью мультиметра. Это устройство очень полезно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.

Также в зависимости от конкретного типа могут быть и другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.

С помощью индикаторной отвертки. Эта отвертка имеет прозрачную ручку. Если вставить его в розетку определенным образом, то при попадании на фазу включится свет.

Существует несколько конструкций этих отверток. В простейшем случае при тестировании нужно прикоснуться к концу рукоятки. Без этого свет не загорится.

При визуальном контроле назначение проводов можно определить по их цвету.

Использование выделенной фазы . Это небольшое цифровое устройство, которое помещается на ладони. Один из проводов необходимо держать в руке, другой проверяется по фазе.

Пошаговые инструкции

Поговорим подробнее о том, как выполнять такие работы.

При использовании мультиметра необходимо правильно установить его рабочий диапазон. Оно должно быть 220 В для переменного напряжения.

Может использоваться для решения двух задач:

  1. Определить где фаза, а где “рабочий ноль” или заземление.
  2. Определите, где, собственно, заземление , а где нулевой вывод.

Давайте сначала поговорим о том, как выполнить первое задание. Перед запуском нужно правильно установить рабочий диапазон устройства. Сделаем больше 220 В. Два щупа подключаем к гнездам «СОМ» и «В».

Берем второй из них и прикасаемся к тестируемому гнезду отверстия. Если фаза есть, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.

Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Мы тестируем другие с другими. Если он упадет на землю, будет показано ровно 220 В, в противном случае напряжение будет чуть меньше.

Использование тестера фаз

Один провод аккуратно держим пальцами, другой используется для проверки. Если попадем в фазу в розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также будет отображаться нулевое или незначительное значение напряжения.

Этот прибор удобен как тем, что он общедоступен на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвертки

Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд это довольно примитивное устройство, на самом деле очень удобное.

Достаточно просто вставить его в отверстие гнезда, при этом коснувшись пальцем противоположного конца отвертки.Если есть фаза, то лампа загорится. Если есть нулевой провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается прикасаться к металлической части отвертки. Это может привести к поражению электрическим током.

В некоторых случаях фазу и нулевой провод можно определить без каких-либо приборов и приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.

При работе в современных домах обычно соблюдаются правила маркировки.

Итак, из чего они состоят:

  1. Провод, где фаза , обычно коричневый или черный.
  2. Null, принято обозначать провод, имеющий синий цвет.
  3. Зеленым или желтым обозначен провод, служащий для заземления.

Эти правила могли быть другими в предыдущие периоды времени.Также в будущем они могут измениться. Поэтому описанный способ годится только для предварительной проверки назначения проводов.

Как отличить заземляющий провод от нулевого при отключенной фазе?


Допустим ток в сети отсутствует. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.

На самом деле функции у них все-таки разные.Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод является частью электрической цепи питания бытовых электроприборов в доме.

Здесь присутствует ток, в отличие от заземления. Как вы можете отличить их друг от друга? При отключенной фазе нужно просто измерить ток между этим проводом и точно известной землей. Если это нулевой провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то тока здесь быть не может.

Когда он может понадобиться?


При наличии огромного разнообразия электроприборов существует разница в том, какая электрическая мощность им нужна. В разных случаях такие вопросы решаются по-разному.

Иногда для этого используются специальные приспособления – адаптеры. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты возникает необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом и подобных случаях без такой информации не обойтись.

Еще одна ситуация, когда это необходимо, это всевозможные ремонтные работы. При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть либо отключен, либо надежно изолирован), а какой нет.

При подключении многих бытовых приборов практически не имеет значения, на какой стороне фаза. , но для коммутатора это может иметь значение. Поясним это: «Фаза» должна подаваться на выключатель, а «ноль» пусть подключается непосредственно к лампам в люстре.

При этом в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током, даже если он случайно заденет ее.

Очень часто при выполнении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или на даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, представляют себе, что для этого есть специальные индикаторы. Мы кратко рассмотрим этот способ, а также расскажем еще об одном приспособлении, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Принципы нуля и фазы

Прежде чем определять нулевую фазу, неплохо было бы немного вспомнить физику и разобраться, что это за понятия и почему они встречаются в розетке.

Все электрические сети (как бытовые, так и промышленные) делятся на два вида – постоянного и переменного тока.Со школьной скамьи мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

  • Рабочая фаза (обычно называемая просто «фазой»). На него подается рабочее напряжение.
  • Пустая фаза, называемая в электричестве “нулем”. Необходим для создания замкнутой сети для подключения и работы электроприборов, а также служит для заземления сети.

Когда мы подключаем устройства в однофазную сеть, то особого значения не имеет, где именно находится пустая или рабочая фаза. Но когда мы монтируем электропроводку в квартире и подключаем ее к общедомовой сети, это нужно знать.

Разница между нулем и фазой в видео:

Простейшие способы

Есть несколько способов найти фазу и ноль. Кратко рассмотрим их.

По цветовому исполнению жилок

Самый простой, но в то же время и самый ненадежный способ – определение фазы и нуля по цветам изоляционных оболочек проводников.Как правило, фазный проводник имеет черное, коричневое, серое или белое цветовое оформление, а ноль выполнен синим или голубым. Для справки, есть еще зеленые или желто-зеленые жилы, так обозначаются жилы защитного заземления.

Приборы в данном случае не нужны, посмотрели на цвет провода и определили фаза это или ноль.

Но почему этот способ самый ненадежный? И нет никакой гарантии, что при монтаже электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Провода с цветовой маркировкой в ​​следующем видео:

Индикаторная отвертка

Более верный способ – использовать индикаторную отвертку. Он состоит из токопроводящего корпуса и встроенного резистора с индикатором, представляющим собой обычную неоновую лампу.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отверткой выглядит следующим образом:

  1. Отключить общий ввод автомата на квартиру.
  2. Ножом зачистите проверяемые жилы от изоляционного слоя на 1 см. Разведите их на безопасном расстоянии друг от друга, чтобы полностью исключить возможность контакта.
  3. Подайте напряжение, включив входной автоматический выключатель.
  4. Кончиком отвертки коснитесь оголенных проводников. Если при этом загорается окошко индикатора, значит, провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод нулевой.
  5. Отметьте маркером или кусочком изоленты нужную жилу, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются мультиметром.

Поиск фаз индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — комбинированный прибор для электрических измерений, который совмещает в себе множество функций, основные из которых — омметр, амперметр, вольтметр.

Эти устройства отличаются:

  • аналог;
  • цифровой;
  • портативный легкий вес
  • для некоторых основных измерений;
  • комплекс стационарный с большим количеством возможностей.

С помощью мультиметра можно не только определить массу, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить электрическую цепь на целостность.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг него восемь секторов). В самом верху (по центру) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения необходимо установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят еще два щупа – черный и красный. Черный щуп подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений.Красный щуп, в зависимости от замеров, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли с помощью такого инструмента не получится. Тогда давайте научимся проверять жилы мультиметром.

Подготовительный этап выглядит точно так же, как и при работе с индикаторной отверткой. При отключенном напряжении зачистите концы проводников и обязательно разведите их, чтобы не спровоцировать случайное прикосновение и возникновение короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

  • Выберите диапазон измерения переменного напряжения на приборе выше 220 В. Как правило, в режиме «ACV» стоит метка со значением 750 В, установите переключатель в это положение.
  • Устройство имеет три слота, в которые вставляются тестовые провода. Находим среди них тот, что обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

  • Коснитесь щупом зачищенных жил и посмотрите на экран прибора.Если вы видите небольшое значение напряжения (до 20 В), то вы прикасаетесь к фазному проводу. В случае, когда на экране нет показаний, вы нашли мультиметром ноль.

Для определения «земли» очистите небольшой участок от любого металлического элемента бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В данном случае будем использовать две розетки “COM” и “V”, вставляем в них измерительные щупы. Установите прибор в режим «ACV», на значение 200 В.

У нас три провода, среди них нужно найти фазу, ноль и землю. Одним щупом коснитесь очищенного места на трубе или батарее, вторым коснитесь проводника. Если на дисплее отображается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показания колеблются в пределах 5-10 В, при прикосновении к “земле” на экран ничего не выводится.

Отметьте каждую жилу маркером или изолентой, и чтобы убедиться в правильности замеров, теперь сделайте замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст несколько меньшие показания. А если коснуться нуля и земли, то на экране будет отображаться значение от 1 до 10 В.

Несколько правил пользования мультиметром

Перед определением фазы и нуля мультиметром ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

  • Никогда не используйте мультиметр во влажной среде.
  • Не используйте неисправные измерительные провода.
  • Во время измерения не изменяйте пределы измерений и не перемещайте переключатель.
  • Не измеряйте параметры, значение которых выше верхнего предела измерения устройства.

Как измерить напряжение мультиметром – в следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель всегда должен быть всегда установлен в максимальное положение, чтобы избежать повреждения электронного устройства.И в дальнейшем, если показания ниже, переключатель переводится на низкие отметки для получения наиболее точных измерений.

Генераторы, вырабатывающие электроэнергию на электростанциях, имеют три обмотки, на одном конце которых они соединены вместе, и этот общий провод называется Ноль . Остальные три свободных конца обмоток называются Фазы .

Цвета и обозначения проводов

Для нахождения фазного, нулевого и заземляющего провода электропроводки без приборов их в соответствии с правилами ПУЭ покрывают изоляцией разного цвета.

На фото представлена ​​цветовая маркировка электрического кабеля для однофазной электропроводки напряжением 220 В.


На этой фотографии показана цветовая маркировка электрического кабеля для трехфазной электропроводки 380 В переменного тока.

По представленным схемам провода маркируются в России с 2011 года. В СССР цветовая маркировка была другой, что необходимо учитывать при поиске фазы и нуля при подключении установочных электротехнических изделий к старой проводке.

Таблица цветового кодирования проводов до и после 2011 г.

В таблице приведена цветовая маркировка проводов для электропроводки, принятая в СССР и России.
Некоторые другие страны имеют другую цветовую маркировку, кроме желто-зеленых проводов . Международного стандарта пока нет.

Обозначения L1, L2 и L3 не обозначают один и тот же фазный провод. Напряжение между этими проводами 380 В. Между любым из фазных и нулевых проводов напряжение 220 В, оно подается в электропроводку дома или квартиры.

Чем отличаются провода N и PE в электропроводке

Согласно современным требованиям ПУЭ, помимо фазного и нулевого провода, в квартиру должен быть подведен еще и заземляющий провод. желто-зеленый .

Нулевые N и PE жилы подключаются к одной заземленной шине щита на вводе в дом. Но функция выполняется иначе. Нулевой провод предназначен для работы с электропроводкой, а заземляющий провод предназначен для защиты человека от поражения электрическим током и подключается к корпусам электроприборов через третий контакт электрической вилки.Если произойдет пробой изоляции и попадание фазы на корпус электроприбора, то весь ток потечет по проводу заземления, перегорят плавкие вставки или сработает автоматический выключатель, а человек не пострадает.

Если электропроводка проложена в помещении кабелем без цветовой маркировки, то определить с помощью приборов, где ноль, а где заземлитель, невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной зацепкой может быть тот факт, что нулевой провод вводится в электросчетчик, а провод заземления идет мимо счетчика.

Внимание! Прикосновение к открытым частям цепи, подключенной к сети, может привести к поражению электрическим током.

Щуповые индикаторы для определения фазы и нуля

Прибор, предназначенный для нахождения нуля и фазы, называется индикатором. Световые индикаторы широко используются для определения фазы неоновых ламп. Низкая цена, высокая надежность, длительный срок службы.В последнее время появились индикаторы на светодиодах. Они дороже и дополнительно требуют батареек.

На неоновом свете

Представляет собой диэлектрический корпус с резистором и неоновой лампой внутри. Прикасаясь по очереди к проводам проводки отверточным концом индикатора, по свечению неоновой лампы находите фазу. Если свет горит от прикосновения, то это фазный провод. Если он не горит, значит, это нулевой провод.


Корпуса индикаторов бывают разных форм, цветов, но наполнение у всех одинаковое. Для предотвращения случайного замыкания советую надеть на вал отвертки трубку из изоляционного материала. Не используйте индикатор для откручивания или затягивания винтов с большим усилием. Корпус индикатора выполнен из мягкого пластика, стержень отвертки запрессован неглубоко, при большой нагрузке корпус ломается.

Светодиод датчика

Щуп индикаторный для определения фазы на светодиодах появился относительно недавно и набирает все большую популярность, так как позволяет не только найти фазу, но и прозвонить цепи, проверить исправность ламп накаливания, ТЭНов бытовых приборов, выключателей , сетевые провода и многое другое.Есть модели, с помощью которых можно определить расположение электропровода в стенах (чтобы не повредить его при сверлении) и найти при необходимости место их повреждения.


Конструкция светодиодного индикатора-щупа такая же, как и на неоновой лампе. Вместо них используются только активные элементы (полевой транзистор или микросхема), светодиод и несколько малогабаритных батареек постоянного тока. Батарейки хватает на несколько лет.

Для нахождения фазы светодиодным индикатором-щупом его отверточный конец прикасается последовательно к проводникам, а нельзя касаться рукой металлической площадки на конце … Этот участок используется только при проверке целостности электрических цепей. Если при поиске фазы коснуться этой области, то светодиод будет светиться даже при касании индикатором нулевого провода!


Ярко горящий светодиод указывает на наличие фазы. По правилам фазный провод должен находиться с правой стороны от розетки. Как проверить контакты и цепи таким щупом-индикатором подробно описано в прилагаемой к нему инструкции.

Как самому сделать щуп-индикатор


для нахождения фазы и нуля на неоновой лампе

При необходимости можно сделать щуп-индикатор для поиска и определения фазы своими руками.

Для этого нужно припаять резистор 1,5-2 МОм к одному из выводов любой неоновой лампы, хоть стартера от люминесцентной лампы, и надеть на него изолирующую трубку.

Лампочка с резистором может быть помещена в рукоятку отвертки или корпус шариковой ручки. Тогда внешний вид самодельного щупа-индикатора мало чем будет отличаться от промышленного образца.


Поиск или обнаружение фазы выполняется так же, как и с промышленным индикаторным щупом. Удерживая лампочку за цоколь, конец резистора касается проводника.

При выборе резистора иногда возникают трудности с определением его номинала, если вместо номера на корпус резистора нанесены цветные кольца. С этой задачей вам поможет онлайн-калькулятор.

Почему горит индикатор на


при прикосновении к нулевому проводу

Мне много раз задавали этот вопрос. Одной из причин является неправильное использование светодиодного индикатора. Как правильно держать светодиодный пробник при поиске фазы описано в статье выше.

Вторая возможная причина такого поведения индикатора – обрыв нулевого провода. Например, автоматический выключатель, установленный после срабатывания счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Обязательно нужно снять автомат с нулевого провода или закоротить перемычкой его выводы.

При обрыве нулевого провода на него подается фаза через устройства, подключенные к электросети, например, через индикатор подсветки выключателя, телевизора в дежурном режиме, любого зарядного устройства, отключаемого только кнопкой пуска, компьютера и других электроприборов.Индикатор показывает это. В этом случае нулевой провод может быть опасен и его нельзя трогать. Необходимо найти и устранить обрыв нулевого провода, который также может находиться в распределительных коробках.

Как найти фазу и ноль с помощью проверки электрика

Для проверки наличия питающего напряжения в электрической сети электрики ранее применяли самодельный контроль, представляющий собой маломощную лампочку накаливания, ввернутую в электрическую розетку.К розетке подключаются два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно прикоснуться контрольными жилами к проводам электропроводки. Если лампочка горит значит есть напряжение.

Осмотр электриком лампочки требует аккуратного обращения и занимает много места. Гораздо удобнее сделать регулировку электрики на светодиоде по схеме ниже.


Схема простая, последовательно с любым светодиодом включается токоограничивающий резистор.Светодиод любого типа и цвета свечения. Используйте его так же, как электрика на лампочке.


Светодиод и резистор могут быть размещены в корпусе шариковой ручки подходящего размера. На фото пульт для автомобилиста. Схема такого контроля та же. Только в зависимости от типа используемого светодиода резистор R1 устанавливают номиналом около 1 кОм.

Легко проверить наличие напряжения на проводах в бортовой сети автомобиля с такой проверкой, правый конец соединить с массой по схеме, а левым коснуться любого контакта.При наличии напряжения на контакте загорается светодиод. Если коснуться плюсовой клеммы аккумулятора одним концом предохранителя, а другим – регулятором, то если светодиод не горит, то предохранитель разомкнут. Так можно проверить как лампочки накаливания, так и наличие контакта в выключателях.

Поиск фаз при наличии нулевого и заземляющего проводников

Если вам нужно найти фазу в электропроводке, в которой есть фазный, нулевой и заземляющий провода, то с помощью контроля сделать это несложно.Достаточно сделать три касания проводами управления. Каждому проводу нужно присвоить условный номер, например, 1, 2 и 3 и по очереди коснуться пар проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при касании 1 – 2 лампочка не загорается, значит провод 3-х фазный. Если светится при касании 2 – 3 и 3 – 1 значит 3 фаза. Смысл простой, при прикосновении к нулевому и заземляющему проводникам свет светить не будет, так как на практике это проводники, соединенные между собой на щитке.

Вместо контроля можно включить любой вольтметр переменного тока, предназначенный для измерения напряжения не ниже 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим – к нулевому проводу или проводу заземления, то вольтметр покажет напряжение питания.

Поиск фазы и нуля системой управления

Осторожно, прикосновение к оголенным проводникам во время поиска фазы с помощью теста может привести к поражению электрическим током.

Делается все очень просто, один конец управляющего провода подключается к зачищенной до металла трубе центрального отопления или водопровода, а другой в свою очередь касается проводов или контактов электропроводки.При прикосновении к фазному проводу загорается лампочка.

Если не получается добраться до металла трубы, можно использовать воду, текущую из смесителя. Для этого включите воду и поместите один управляющий провод под струю воды как можно ближе к смесителю. Другим концом провода коснитесь проводов электропроводки. Слабый свет лампочки подскажет, где фаза.


В блок управления лучше всего вкрутить самую маленькую лампочку, я использовал 7. Лампочка холодильника 5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Нахождение фазы и нуля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром осуществляется так же, как и при проверке электрики, только вместо концов контрольного подключаются щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерить напряжение между проводами, которое между фазами будет 380 В, а между нулем и любой из фаз 220 В.То есть тот провод, относительно которого вольтметр будет показывать 220 В, на остальных трех и там ноль.

Нахождение фазы и нуля с помощью картошки

Если под рукой нет технических средств для нахождения фазы, то можно с успехом использовать экзотический или народный, иначе не назовешь, метод определения фазы с помощью картошки. Не думайте, что это шутка. Для некоторых это может быть единственным доступным методом, который можно успешно применять на практике.

Конец одного проводника необходимо подсоединить к водопроводной трубе (если она не пластиковая) или к радиатору. Если труба окрашена, то нужно зачистить место соединения до металла, чтобы обеспечить электрический контакт. Вставьте противоположный конец в разрез картофеля. Другой проводник также втыкается одним концом на максимальном расстоянии от предыдущего в картошку, другим концом через резистор не менее 1 МОм, в свою очередь, прикасается к проводам электропроводки. Вы должны подождать некоторое время.Если реакции на срез картофеля нет, то это ноль, если есть – фаза. Не рекомендую использовать этот метод, если вы не знаете правил техники безопасности при работе с электроустановками.

Как видите, на фото вокруг проводов, при соединении электропроводки с фазным проводом, на поверхности среза картошки были изменения. При прикосновении к нейтральному проводу реакции не будет.

Почему не работает розетка если есть фаза.Нет напряжения в розетке что делать

Иногда в электропроводке возникает интересная неисправность, которая ставит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является появление второй фазы в розетке , которая там вместо нуля, что заставляет о многом задуматься.

Фактически на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может.Но именно понимание этого и вызывает некоторое недоумение, когда вместо стандартного нуля обнаруживается фаза.

Если бы в розетке действительно была вторая фаза, то напряжение между обеими фазами было бы 380В и всю технику мне пришлось бы отнести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать, что однофазная электрическая сеть – это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток поступает по одному проводу, а возвращается от потребителя по другому проводу.

Возьмем, например, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, нагревая ее, по другому проводу возвращается к источнику напряжения. Так, провод, по которому идет ток к лампе, называется фаза или просто фаза ( L ), а провод, по которому возвращается ток от лампы, называется ноль или просто ноль ( L ). N ).

При обрыве, например, фазного провода цепь размыкается, ток прекращается и лампа гаснет. В этом случае участок фазного провода от источника напряжения до места обрыва будет находиться под током или фазным напряжением (фаза). Остальные фазные и нулевые провода будут обесточены.

При обрыве нулевого провода подача тока также прекратится, но теперь фазный провод, оба вывода лампы и часть нулевого провода, идущего от цоколя лампы к месту обрыва, будут находиться под фазным напряжением.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, идущем от лампы, можно с помощью индикаторной отвертки. Но если измерить напряжение на тех же клеммах и проводе вольтметром, то он ничего не покажет, так как в этой части цепи одна и та же фаза, которую нельзя измерить относительно самой себя.

Вывод: нет напряжения между одной фазой. Напряжение есть только между нулевым и фазным проводом .

Консультация . Для определения наличия фазы и напряжения в электрической сети необходимо совместно использовать индикаторную отвертку и вольтметр. Вы можете использовать его как вольтметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно определить самостоятельно и по возможности устранить без привлечения коммунальной службы:

1. Нулевой обрыв вводного щита дома или квартиры ;
2.Обрыв нуля на вводе или внутри распределительной коробки ;
3. Замыкание нулевого провода на фазный при механических повреждениях изоляции .

1. Нулевой обрыв вводного щитка дома или квартиры.

В вводном щитке дома или квартиры возможен обрыв нулевого провода на вводном автомате или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обрывается у зажима и висит в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и перегорание провода и в результате между ними образуется большое переходное сопротивление в виде копоти , которое постепенно переходит в обрыв.

При отсутствии нуля в доме не будут работать все электроприборы. Но если хотя бы один бытовой прибор останется включенным в розетку или выключатель света останется включенным, то фаза через питания радиодеталей бытовых приборов или накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нейтральные провода электропроводки.И в итоге фаза будет как на гнездах розеток, так и на контактах выключателей. Это связано с тем, что все нулевые провода электропроводки соединены вместе на нулевой шине.

Для определения такой неисправности достаточно отключить все бытовые приборы от розеток и выключить все выключатели света или выкрутить лампочки. После этих действий исчезнет вторая фаза розеток и контактов выключателя. Неисправность лечится восстановлением контактов на клеммах вводного автомата или на нулевой шине.

2. Обрыв нуля на вводе или внутри распределительной коробки.

При обрыве нулевого проводника перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет в той самой комнате дома или квартиры, в которую эта коробка раздает напряжение. При этом в соседних комнатах все будет работать как обычно.

На рисунке выше видно, что перед левой распределительной коробкой произошел обрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузки) попадает в ноль розетки.

При поиске такой неисправности вскрывается проблемная коробка и обнаруживается скрутка общего нуля (она самая толстая в коробке). Крученые нити отрезаются, повторно обрезаются и снова скручиваются вместе.

Консультация . Если провод медный, то скрутку желательно припаять.

При обрыве нуля перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать штробу с этим проводом в стене для поиска неисправности.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызывается к розеткам и к потолку. Жила, которая не прозванивается и будет входящим проводом в коробку.

Далее протягивается этот провод и вскрывается штукатурка в стене, чтобы найти место повреждения провода. Однако такая неисправность относится к разряду сложных, ведь ковырять стену мало кто берется – проще проложить новую дорожку.

3. Замыкание нулевого провода на фазный при механическом повреждении изоляции.

Может возникнуть ситуация, когда сверление отверстия, ввинчивание самореза или забивание гвоздя в стену разрывает электропроводку. Помимо этого, повреждение проводки сопровождается коротким замыканием, из-за которого полностью или частично повреждается провод. Такая неисправность лечится вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно наблюдать и две фазы в розетке.
В момент замыкания фазный и нулевой проводники сварены между собой, поэтому фаза свободно входит в нулевой проводник. Более того, даже при отключении электрооборудования от розеток и отключении выключателей освещения фаза будет присутствовать на тех розетках и выключателях, которые запитаны от этого провода.

Неисправность лечится восстановлением поврежденного участка проводки.

Если у вас остались вопросы, то помимо статьи посмотрите видео, в котором также затрагивается тема обрыва нуля.

В данной статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у вас появятся две фазы в розетке , Вы сможете легко выявить и устранить такую ​​неисправность.
Удачи!

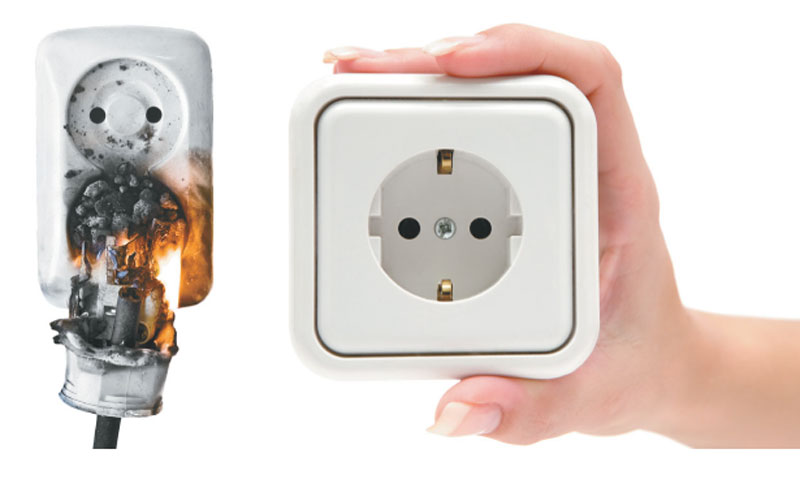

Довольно неприятно столкнуться с проблемой, когда вдруг розетка вышла из строя.Основных видов неисправностей два, но вариаций, как и способов их устранения, гораздо больше.

К ним относятся:

    Напряжение полностью исчезло;

    Розетка двухфазная.

Давайте разберемся, почему перестали работать все розетки или одна из них. Но сначала ознакомьтесь с конструкцией розетки.

Из чего сделана розетка?

Для начала нужно узнать сам сокет устройства. Прежде всего, вы видите переднюю панель, закрепленную в раме.Они прикручиваются к основной части через 1, реже 2 шурупа. Сняв переднюю часть, мы видим основную часть, которая фиксируется в гнезде двумя раздвижными лапками, а крепятся они по 1 шурупу. При затягивании шурупов ножки выпрямляются и фиксируются, а при ослаблении ножки опускаются и можно снять розетку со стены.

Если розетка одинарная, вы видите два отверстия для вилки, расположенные горизонтально по центру, они ведут к токопроводящим шинам.Дырок может и не быть, тогда покрышка сразу предстанет перед вами, как на фото ниже.

Провод к розетке подключается через прижимной винт к клеммной колодке. Будьте осторожны, винты натянуты, не хватайтесь за кончик отвертки при их откручивании.

Одна розетка в номере не работает, остальные в норме

Вы подключили электроприбор, но он не подает признаков жизни.Необходимо проверить наличие фазы, если есть одна фаза и она есть, то проблемы с нулевым проводом, если фазы нет, проверить наличие нуля – это можно сделать прозвонив разъем розетки с нулем к аналогичному в другой розетке, предварительно убедившись, где на ней фаза, а где ноль (чаще всего встречается индикаторная отвертка) или к клемме заземления, в зависимости от типа проводки и заземления в отдельное помещение или установка.

Если оказалось, что есть только фаза, или если ее нет в месте с нулем, то контакт куда-то пропал из-за окислов, нагара или перегорел провод. В первую очередь необходимо разобрать розетку, для этого нужно открутить 1 или 2 винта крепления, чтобы снять переднюю панель.

Все операции необходимо производить инструментом с диэлектрическими рукоятками, при выключенном вводном автомате или автомате отводной группы.

Далее вы увидите саму розетку, ее токопроводящие шины и рамку. Для снятия с розетки нужно ослабить крепежные винты, после чего расшатываются скобы крепления. Далее осмотрите подключение проводов к розетке. Если они перегорели, очистите и снова подключите. Осмотрите клеммные колодки, к которым они подключены. Если они на месте и не сгорели, то их нужно зачистить до блеска наждачной бумагой или мелким надфилем.

Если оплавился корпус возле клеммников, лучше заменить розетку.Иногда через сажу может протекать ток, это вызовет дополнительные проблемы.

Для повторного подключения провода отвинтите винт от клеммной колодки, вставьте провод и затяните его. Будьте осторожны, провод должен быть зачищен ровно настолько, чтобы оголенная часть была полностью скрыта в клемме во избежание короткого замыкания. Иногда может не работать из-за того, что место вставки штекера покрыто слоем нагара или окиси, попробуйте почистить.

Все электрические соединения и места контактов должны быть хорошо очищены и блестеть, тогда контакт будет меньше греться и прослужит дольше.

В розетке нет напряжения, но к ней подключены провода

Напряжение может доходить до розетки, но пропадать в ней, если шины треснули или перегорели. Чтобы проверить, есть ли напряжение на кабеле, его не нужно отключать – достаточно коснуться шляпок крепежных винтов щупами измерительного прибора или индикатора.

Если прибор показывает “ноль”, снимите с него розетку и провода. Повторите измерение, когда убедитесь, что кабели обесточены, приступайте к поиску обрыва или потери контакта.

Типы разъемов: петля или звезда

Чтобы справиться с этой неисправностью, нужно знать, как были выполнены соединения в вашем случае. Есть два типа подключения:

2. Звезда.

Более распространен шлейф: кабель подключается к первой розетке и от нее к следующим. Преимущества очевидны: низкое потребление меди и меньше . А минусы такие: если перегорает кабель от одной из розеток, то все подключенные после него тоже перестают работать.

Кроме того, при подключении мощной нагрузки к последней из розеток нагрузка ложится на 1 кабель, а остальные розетки уже не могут быть загружены. Это равносильно ситуации, когда у вас 1 розетка и в нее вставлена ​​куча тройников и удлинителей.

Подключение розеток по схеме звезда осуществляется следующим образом: каждая из розеток квартиры подключается отдельным кабелем к вводному автомату или распределительной коробке помещения.

Поиск и устранение неисправностей

Независимо от того, как подключены розетки, первым делом нужно найти ближайшую распределительную коробку и открыть ее. Далее нужно осмотреть соединения на наличие прогаров, оплавления изоляции.

Если розетки соединены петлей, ситуация упрощается. Распределительные коробки часто оклеивают обоями или еще хуже – штукатурят или обшивают гипсокартоном. Затем нужно открыть розетки по всей комнате и проверить, не перегорели ли от них кабели.

Если при осмотре вы не выявили неисправностей, значит кабель поврежден в стене. Тогда ремонт сильно усложняется и нужно долбить стены в поисках места повреждения проводов.

Если розетки соединены звездой, осмотрите квартирный электрощиток, возможно перегорел провод от клеммы. Необходимо заменить машину и восстановить соединения.

Все розетки перестали работать

Ремонт в ситуации, когда не работает ни одна розетка в комнате или во всей квартире, аналогичен.Если соединение розеток выполнено шлейфом, то начинаем проверять соединения в розетках. При этом особое внимание следует уделить первой розетке в цепи — от нее питаются все остальные. Если проблем в шлейфе нет, осмотрите распределительную коробку.

При соединении звездой скорее всего вышла из строя или вышла из строя автоматическая группа розеток. Если вся квартира запитана от одного автомата, то сначала после щитка посмотрите на распределительную коробку – она должна иметь розеточное подключение.

Почему в розетках две фазы и как восстановить их работу?

Ответ прост и краток – обрыв нулевого провода. Дело в том, что в разомкнутой цепи даже при обрыве нулевого провода конец со стороны питающей фазы будет находиться под потенциалом. То есть оба провода будут под напряжением.

Ток протекает только в замкнутой цепи. Но напряжение в нуле появляется через нагрузку если отключить все потребители (лампы, обогреватели, бытовая техника) вторая фаза в розетке пропадет, а делу это не поможет.

Такую неисправность нужно искать как можно ближе к началу проводки – счетчику или электрощиту. Если в квартире проблем нет – ищите снаружи. Проверьте соединение в подъездном распределительном щитке. При восстановлении нуля все вернется на свои места.

Заключение

Основная проблема отключения электричества это обрыв или перегорание кабеля, восстановление этой проблемы может занять минуты, а может и несколько дней, при этом цена такого восстановления будет ремонт в квартире, так как стены придется долбить .

Главное соблюдать технику безопасности и отключить вводной автомат в квартиру или комнату. Не работайте мокрыми руками, на мокром полу и стенах, по возможности используйте изолированные инструменты. Несмотря на простоту операций, не пытайтесь их выполнять, если у вас не было отношений с электричеством — это очень опасно.

Небольшая памятка-алгоритм: “Что делать, если выключили свет”. Консультации профессионального электрика, от простого к сложному.Как решить проблему без инструментов и навыков самостоятельно, чтобы избавить себя от лишних затрат на вызов электрика (как только язык повернулся это написать? =)

Прежде всего, не паникуйте, если вы не подключены к аппарату искусственного дыхания или сердцебиения, то вам вроде бы ничего не угрожает. Люди всегда жили без света и не обнаглели. Если вам все же нужен свет, убедитесь, что он выключен только у вас, а не во всем доме! Если свет во всем доме выключился, то самостоятельно вы вряд ли решите этот вопрос, нужно сотрудничать с соседями и принимать меры.

Для начала лучше понять, что изначально предшествовало отключению электроэнергии. Самый распространенный вариант: включили выключатель, включили прибор, что-то вставили в розетку, пролили воду, что-то долго воняло или начало вонять. Если это так, то сначала выключите свет или приборы, устраните протечку, отключите то, что стало причиной отключения, найдите источник запаха. Тогда ищите машины.

Номер опции 1

Проверить автоматические выключатели.Автоматические выключатели – это устройства защитного отключения (автоматы, пробки, УЗО, дифф.автоматы, рубильники), которые находятся в электрощите в Вашей квартире или подъезде, и отключаются при определенных условиях (перегрузки, протечки, короткие замыкания ). Игровые автоматы бывают нескольких видов и неопытному пользователю порой сложно в них разобраться. Если вы не знаете, как они выглядят и где находятся, посмотрите на фотографии!

Вы нашли машины, что делать дальше? Как понять, где твое, где не твое, включено или выключено. С современными автоматами или УЗО все понятно – тумблер на них падает вниз (бывают случаи, когда автоматы устанавливаются вверх ногами, внимательно смотрите надписи). Тут можно легко вычислить свою машину в щите. Аккуратно, одной рукой, не касаясь других проводов и частей электрощита, включите автомат. Все хорошо? Вы можете перестать читать, поставить лайк и сделать репост статьи.

Как правильно включать автоматы. Необходимо выключить все автоматы (соседние не трогать), и включать их по очереди начиная с самого важного, так можно вычислить проблемную линию, оставив проблемный автомат выключенным до устранения причин.Оставляя свет на других линиях.
Вариант №2: У вас есть старые черные автоматы, как понять где ваши? Обычно машины в таких щитах выстраиваются по порядку номеров, группами по две-три на каждую квартиру. Старые автоматы советского образца никак не выдают своего “отключения”, их надо перегружать, то есть выключать и включать. Подсчитайте, где ваши, и смело выключайте и снова включайте! Проблема решена? Лайки, репосты, аплодисменты. .

Вариант №2.1

У вас старые черные машины, выключаешь/включаешь – ничего не происходит. Прежде чем выключать соседние машины, убедитесь, что главный выключатель не выключен (см. рисунки). Его нужно повернуть по часовой стрелке на 90 градусов (Нож 1) или нажать красную кнопку (Нож 2). Также осторожно, одной рукой, не касаясь других элементов щита. Проблема решена? Знай, что делать

Номер опции 2.2

Выключил соседей. Не бойся! Постарайтесь вежливо объяснить ситуацию и извиниться.В большинстве случаев это помогает. Щелкайте другие машины и переключатели, пока проблема не решится, или не выйдут другие соседи.

Номер опции 3.1

Вы сбиты с толку дифференциальной машиной. На каком-то диф. торговые автоматы (см. картинки) имеют небольшую кнопку, которую необходимо нажать перед включением устройства. Это помогло? Ты почти электрик.

Номер опции 3.2

УЗО или автомат не включается (тумблер не переходит в положение «вверх»). Если происходит хлопок, то это характерно для короткого замыкания. В случае УЗО (утечки тока) диагностика усложняется в несколько раз. Есть вероятность выхода из строя самого УЗО, замена устройства решит вашу проблему. И прежде чем отчаиваться и приглашать к себе опытного электрика, воспользуйтесь советом №2.

Отключите все электроприборы от розеток. Выключите все выключатели света, проверьте лампочки в патронах, выкрутите их. Осмотрите все выходы на наличие воды или горения, убедитесь, что вас не затопило сверху.Если вы чувствуете запах гари или дыма, ищите проблему. Осмотрите экран на наличие перегоревших проводов или расплавленных автоматических выключателей. В случаях прогорания изоляции, автоматов, запаха из-под обоев, стен – лучше ничего не трогать и дождаться электрика.

Опция 5

Электропроводка – достаточно сложная система, имеющая важные особенности и нюансы. Иногда он получает серьезные повреждения. Две фазы в розетке — хороший пример. Рассмотрим, что собой представляет неисправность, по каким причинам она возникает и как устраняется.

общая информация

Наличие двух фаз определяют с помощью специальных приборов – индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрыта. Как показала практика, он более уязвим, чем установленный открытый способ. Последний не разобьется случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить его местонахождение сложно, ведь схемы строители обычно не оставляют, а устройство для такой работы стоит дорого.

Урон разный. Часто квартира/дом или какое-то отдельное помещение остается без электричества. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность будет проявляться в появлении искр и дыма.

Если такие повреждения можно предотвратить, то от поломок в распределительной коробке невозможно защититься. Причин их появления несколько:

  1. Некачественно выполненная работа по соединению проводов.
  2. Соединение окислилось и разрушилось.
  3. Комбинация алюминиевой и медной проволоки. Под воздействием влаги провода окисляются, в результате чего происходит обрыв.

Такие неисправности легко обнаружить по запаху горелой изоляции.

Обрыв нулевого провода

При обрыве нуля электроприборы, подключенные к розетке, работать не будут. Возможно, в других розетках пропадет напряжение.

Если поломка произошла по этой причине, то решение достаточно простое. Достаточно выключить оборудование из сети. Что делать дальше:

  1. Определите розетки без напряжения. На этом этапе пригодится вольтметр, тестовая нагрузка или индикаторная отвертка. Не используйте однополюсный индикатор — он бесполезен. Запрещается использовать в качестве индикатора лампу накаливания. При напряжении 380 В он может взорваться и причинить травму.
  2. Далее нужно найти поврежденный участок проводки.

Если вы не можете выполнить работу самостоятельно, обратитесь к электрику.

Обрыв нулевого провода с замыканием на фазу

В случае обрыва нулевого провода с замыканием на фазу недостаточно просто отключить электроприборы. Появление двух фаз не устранит этого.

Чтобы исправить ситуацию, нужно найти место повреждения провода. С помощью индикатора нужно прикоснуться к металлическим деталям в стенах.Искать неисправность следует в том месте, где обнаружена фаза.

Обрыв фазного провода

Если в розетке индикатор ничего не показывает, то произошел обрыв так называемой фазы. Легко определить его местонахождение. Необходимо проверить наличие фазы в распределительных коробках, расположенных между электрощитом и поврежденной розеткой.

Устройство защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах установлены плавкие предохранители.Если предохранитель, который стоит на «нуле», вышел из строя, на розетки пойдет вторая фаза.

Исправить ситуацию несложно, если найти место замыкания. Необходимо выключить свет, отключить электроприборы и установить новый предохранитель. Если он ломается, то поломка касается проводки. В противном случае при исправном предохранителе неисправность следует искать в технике.

Теперь вместо предохранителей установлены двухполюсные автоматические выключатели. При них также могут появиться две фазы, но только в случае неисправности устройства или его неправильной установки.

Неисправности сети

Еще одна причина появления двух фаз в розетке – обрыв сети. Чаще всего это обрыв нулевого провода. Обломиться может где угодно, начиная с подстанции, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не исчезнет. В особо сложных случаях напряжение поднимется до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке также возникают из-за замыкания фазы/ноля на линии электропередач. Это опасная неисправность, ведь даже УЗО не всегда успевают сработать. Результат – пожар.

Только электрики должны искать и устранять неисправности в питающей сети.

Произошло перенапряжение

Две фазы также появляются из-за скачков напряжения (повышения или понижения) в сети. Это проявляется в мерцании света, слишком ярком или, наоборот, тусклом свечении лампочек. Повышение особенно опасно, так как оборудование не может полноценно работать или перегорает.

Как действовать:

  1. Отключить электроснабжение квартиры/дома.
  2. Отключить технологию.
  3. Выключите свет (переведите переключатели в положение «выключено»).
  4. Вызовите электриков.

Почему ты не можешь действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключают только после составления акта о неисправности.

необработанные стены

Часто две фазы являются следствием избытка влаги. Влажные стены могут привести к короткому замыканию. Нулевой провод либо отвалится, либо прилипнет к фазе.

Для устранения поломки необходимо найти место короткого замыкания. Тогда придется менять провода от розетки до распределительного щитка. Также важно избавиться от сырости и предотвратить ее дальнейшее появление.

Наведенный ток

Это явление, возникающее при прохождении рядом высоковольтной линии электропередач. Розетки работают нормально, но индикатор определяет две фазы.

В такой ситуации опытный специалист может растеряться, ведь индикатор определит напряжение, даже если в розетках нет тока. Вольтметр или мультиметр покажет реальную картину.

Сколько фаз должно быть в розетке? Одна, а если их больше, то причины могут быть в неисправностях электропроводки (помещения и подстанции), высокой влажности стен, наведенном токе. Независимо от причины, устранить проблему должен специалист.

Представьте, что вы пришли домой и включили свет – лампа не загорелась, после этого вы обнаружили, что в розетке нет напряжения, при этом автоматы или вилки целы и включены. Дальнейший осмотр может показать, что в цепи пропала фаза или ноль. В этой статье мы рассмотрим, почему это может происходить и что делать, если нет фазы на выключателе, розетке или люстре.

Причины отсутствия фазы

Сразу стоит сказать, что пропадает фаза по одной единственной причине – нет контакта. Неважно, оборван ли кабель или разомкнут разъединитель на трансформаторной подстанции. При этом все сказано как для трехфазной, так и для однофазной сети.

Также не все знают, что однофазная сеть 220В является одной из фаз трехфазной сети с линейным напряжением 380В, и в этом случае между фазой и нулем получается 220В. Давайте рассмотрим, что делать, если отсутствует фаза на примере разных ситуаций.

Освещение не работает

Если света нет, а розетки работают, в первую очередь проверьте наличие напряжения в патроне на люстре. При этом можно проверить наличие фазы индикаторной отверткой, но будьте осторожны – велика вероятность совершить короткое замыкание. Об этом мы рассказали в отдельной статье.

Если там ничего нет, то возможно проблема в подключении проводов к патрону, если с этим все в порядке, то, скорее всего, пропала фаза в выключателе или распределительной коробке.

Это часто бывает, когда контакты выключателя вроде замыкаются, но между ними нет связи, а также если плохо были зажаты провода в клеммнике выключателя. Для проверки выключателя нужно снять его со стены и прозвонить, чтобы посмотреть, замыкаются ли контакты при замыкании выключателя, заодно проверить, поступает ли на него напряжение.

Если на выключателе нет напряжения, проблема в распределительной коробке или в проводке между ней и выключателем. Если фаза пропадает при включении света – в вашем патроне, лампе, или на линии от выключателя к лампе.

Сокет не работает

Розетки также могут терять фазу. Это легко проверить, если снять неработающую розетку и осмотреть качество соединений с проводами. Если соединения в порядке, то нужно знать, как питаются розетки. Всего схем подключения две:

  1. Поезд.
  2. Звезда.

Петля – это когда каждая следующая розетка подключается к предыдущей параллельно, а звезда – это когда от каждой розетки к электрощиту или распределительной коробке идет отдельная линия.

Затем в первом случае нужно проверить состояние клеммных колодок и контактов в предыдущей рабочей розетке в цепи, а во втором случае осмотреть распределительную коробку.

В одной комнате

Если в одной из комнат нет фазы, обратите внимание на электрощит. Если каждая комната включена отдельным автоматом, возможно автомат для этой комнаты был выбит, либо он вышел из строя. В первом случае ищите проблемы в проводке помещения, а во втором замените автомат.

Если все комнаты питаются от одного автоматического выключателя, то проблема в распределительной коробке, от которой питается эта комната.

Нет света в многоквартирном доме

Если вы обнаружили, что не только у вас, но и у всех соседей по стояку проблемы с подачей электроэнергии, значит, произошел обрыв одной из трех фаз либо во вводном электрощите дома, либо в одной панелей доступа. Это происходит при и когда из-за перенапряжений нагрузка и ее токи неравномерно распределяются между потребителями. В результате контакты некоторых соединений не выдерживают и перегорают.

В этом случае самостоятельно устранить неисправность нельзя, необходимо обратиться в управляющую компанию или в снабжающую организацию, чтобы они прислали дежурную бригаду электриков.

Реже бывают случаи исчезновения двух фаз. В этом случае, как и в предыдущих, нужно проверить состояние клемм автоматических выключателей на своей квартирной плате и, если в ней все контакты и клеммы автоматов внешне исправны, вызвать бригаду электриков.

Самостоятельное устранение неполадок в подъездных электрощитах опасно тем, что вы не сможете полностью отключить все линии и развесить запрещающие плакаты.

В частном доме

Если вы обнаружите, что в сети нет напряжения, посмотрите вводной автомат, если он выбит, включите его. Если после включения автомата напряжение не появилось, проблема в вводе в дом. Также возможна потеря контактов на машине. А если при включении автомат сразу вырубает, то однозначно короткое замыкание либо в проводке, либо в одном из подключенных устройств.

Последствия

Для электродвигателя режим работы на двух фазах из трех является аварийным и крайне нежелательным. Также в трехфазных сетях из-за пропадания одной из фаз нарушается равномерность нагрузки трансформаторов и сети в целом. Для трехфазной электроплиты такой режим работы не так опасен – некоторые конфорки у вас просто не будут работать. Все это приводит к повышенному току в нулевом проводе, возможному его перегоранию и дальнейшему развитию аварийных ситуаций.

В заключение хотелось бы отметить, что решение проблемы отсутствия напряжения в квартире или на конкретной линии, по сути, заключается в проверке всех соединений и коммутационного оборудования этой линии. Причин тому всего две – либо перекос фаз, либо перегорание проводника из-за плохого контакта или повышенной нагрузки. Настоятельно рекомендуем: при работах с электропроводкой отключать питание и по возможности работать в доверенностях. Не вмешивайтесь в подъездные щитки и электрические сети – лучше, чтобы этим занимались электрики из организации, на балансе которой эта сеть лежит.

Теперь вы знаете причины, по которым возникает ситуация, когда нет фазы на выключателе света, розетке или на самой люстре. Надеемся, что предоставленные нами советы помогли решить вашу проблему!

материалы

Две фазы на проводе. Как правильно установить розетку, и с какой стороны должна быть фаза в розетке? Две фазы во всех розетках

В обычных ситуациях при проверке работы розетки с помощью указателя напряжения фазный провод вызывает свечение лампочки, а при нулевом проводе лампочка не светится.Однако возникает ситуация, когда розетка не функционирует, а индикатор фиксирует в розетке две фазы. Не все знают, что делать в таких случаях. Обычно это происходит в зданиях, где старая или некачественно выполненная проводка проложена с нарушением правил монтажа. Каковы причины этого явления?

Причины появления двух фаз

Наиболее частой причиной может быть разрушение внутреннего нулевого провода из-за перегрева. В этом случае фаза пройдет через электроприборы, подключенные к другим розеткам, и попадет на нулевой провод.В этом случае розетка, где появляются две фазы, станет нерабочей.

Для выявления причины неисправности необходимо выключить из розеток все электроприборы и все выключатели. После этого снова проверяется напряжение на розетке. При отсутствии положительного результата необходимо определить причину такого состояния.

  1. Часто это просто обрыв провода после проведения каких-либо работ. Чтобы найти место повреждения, необходимо полностью обесточить квартиру и снять штукатурку в предполагаемом месте обрыва.Поврежденный провод подсоединяется и изолируется, после чего снова проверяется.
  2. Возможная причина может быть, особенно та, что установлена ​​в помещении, где находится розетка. Необходимо отключить питание, открыть коробку и найти нерабочие провода, которые можно определить визуально. Если таковых нет, необходимо поочередно установить остальные галочки. Обнаруженную неисправность необходимо устранить, а затем снова проверить розетку.
  3. Часто бывает, что виноват электрощит.Здесь также необходимо осмотреть состояние всех соединений и контактов. При обнаружении неисправности необходимо звонить, так как самостоятельно работать под напряжением опасно.

Перенапряжение в сети – одна из причин

Одной из причин двух фаз может быть перенапряжение в сети, из-за повышения или понижения значения напряжения. При этом лампочки горят слишком тускло или слишком ярко. При повреждении нулевого провода в четырехжильном кабеле ток устремляется к наименьшей нагрузке.

Таким образом, на одном проводе образуется 380 вольт, а на другом нагрузка снижается до 40-80 вольт. В этом случае необходимо полностью обесточить квартиру, выключить все розетки и выключатели. После этого нужно вызвать специалистов-электриков для проведения ремонтных работ и последующих контрольных замеров.

При нормальной работе розетки, проверке наличия напряжения картина должна выглядеть так. При прикосновении к фазному проводу должно появиться световое предупреждение, а при прикосновении к нулю контрольная лампа не должна загораться.

Но если розетка не работает, а индикатор показывает на проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или плохо выполненной электропроводкой. Откуда у этих две фазы в розетке , рассмотрим возможные причины их появления:

Перегоревший нулевой провод внутренней системы электропроводка

Это самая распространенная причина.При отсутствии нулевого соединения фаза через нить накала лампочек в люстре, или через электроприборы, подключенные к другим розеткам наведенным током, будет присутствовать и на нулевом проводе. При этом не работает розетка, в которой две фазы. Правильно диагностировать эту причину можно, отключив все подключенные к ним электроприборы из всех розеток, вынув вилки из розеток. Далее нужно перевести все переключатели в положение «выключено».Если вы не знаете, в каком положении выключатель включен, а в каком выключен, можно просто выкрутить лампочки из люстр и светильников, эффект будет тот же. После того, как вы проделали все вышеперечисленные действия, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор издает световое оповещение, а при касании нуля контрольная лампа не должна загораться. В этом случае следует приступить к поиску причины неисправности. неисправность:

  • местами картины и фотографии недавно висели на стене.Как правило, в 95% случаев такой тюнинг корпуса заканчивается обрывом провода. В этом случае нужно отключить подачу электроэнергии в квартиру (выключить розетки, автоматы, пакетные выключатели), убедиться в отсутствии напряжения. Далее снимите слой штукатурки и освободите провод, визуально продиагностируйте место повреждения и устраните неисправность, соединив провода и заизолировав их. После проведения всех работ включите подачу напряжения и проверьте работоспособность розетки.После этого место повреждения можно замазать гипсом или гипсовым раствором.
  • если не проводились работы по обновлению конструкции корпуса до в розетке появилось две фазы не проводилась, то возможная неисправность может быть в распределительной коробке. В этом случае поиск следует начинать с распределительные коробки, которые находятся в помещении, где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем сгоревшие, оплавленные или отвалившиеся провода.Если неисправности в этой распределительной коробке нет, вскрыть ближайшую. После того, как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое подключение, изолируем, закрываем крышку распределительной коробки, включаем питание и проверяем работоспособность розетки.
  • в электрощите. Если у вас есть доступ к силовому щиту, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружении оплавленных проводов, обгоревших контактов, отвалившихся из мест соединения проводов, следует немедленно обратиться в организацию, обслуживающую данный электрощит, для устранения неисправности.Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

  • Перенапряжение – это повышение или понижение значений напряжения от нормального (220-230 вольт) до высокого (360-380 вольт) или наоборот низкого (40-80 вольт). При перенапряжении сначала может моргать свет, затем лампочки начинают гореть очень ярко или очень тускло.

Основную опасность представляют те случаи, когда напряжение повышается (360-380 вольт). Лампочки начинают сильно светиться, в некоторых случаях даже гудеть, а бытовая электроника начинает дымить.Мгновенно реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио- и видеотехника. Они перегорают, либо начинают работать некорректно.

При низких значениях напряжения (40-80 вольт) такого значительного вреда бытовой технике не наносится, из-за низкого напряжения она просто не включается, а освещение еле светится, так что видно еле видно светящаяся нить в лампочке. Причина очень банальная, где-то на линии электропроводки от подстанции до вашего счетчика был поврежден нулевой провод.

Что происходит при перенапряжении? В современных электросетях используются четырехжильные кабельные линии. Три жилы используются для передачи трех независимых фаз, а четвертая – для нулевой. При повреждении нулевого провода ток, как вода, мгновенно заполняет свободную нишу и устремляется туда, где наименьшая нагрузка, в результате получается, что по фазному проводу приходят две фазы, а по нулевому проводу вместо нулевого 220 вольт, а это 380. Соответственно, раз ток убежал в свободную нишу при небольшой нагрузке, то там, где он убежал, остается небольшое напряжение (40-80 вольт) или вообще ничего.

Что делать?

  • Вам необходимо срочно отключить подачу электроэнергии в квартиру
  • отключить все бытовые приборы
  • переведите все переключатели в положение «выключено».
  • Вызовите персонал электротехнической службы. Дождитесь, пока причины перенапряжения будут устранены бригадой электриков, затем они сделают контрольные замеры напряжения, составят акт и только после этого вы сможете снова восстановить электроснабжение своей квартиры.

Наведенный ток

Розетка работает в штатном режиме, но при измерении индикатором диагностируются две фазы.Это явление распространено, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев, так как наведенное напряжение будет диагностироваться индикатором даже при полном отключении подачи напряжения в квартиру, что может ввести в заблуждение даже профессионала в этом вопросе. В этом случае поможет вольтметр или мультиметр, он точно покажет наличие или отсутствие напряжения.

Треугольник.

Для передачи электроэнергии между населенными пунктами напряжение электрической сети многократно увеличивается.Делается это для снижения токовой нагрузки сети, иначе говоря, при увеличении напряжения ток в ЛЭП уменьшается.

Например, если линейное напряжение сети (между фазами) поступает на ВРУ жилых домов, линейное напряжение (между фазами) равно 380 Вольт, то на высоковольтных ЛЭП напряжение может возрасти с 6000 до 1 150 000 Вольт .

Падение до 380 Вольт происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике встречаются две схемы соединения обмоток понижающих трансформаторов “звезда” и “треугольник”. В большинстве случаев в современных электрических сетях для бытовых нужд используется схема «звезда», здесь все стандартно, 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фазами), а фазное напряжение = 220-240 Вольт (между фазой и нулем, землей).

Как правило, к ВРУ приходит четырехжильный кабель, по которому подается напряжение 380 вольт, далее идет разделение на отдельные линии «ноль+фаза», которые приходят в квартиру.В итоге получаем на выходе сетевое напряжение 220-240 Вольт.

Но в “треугольнике” нет нуля, есть только три фазы и все. К ВРУ подходит трехжильный кабель, по которому подается напряжение 380 вольт.

Так как в схеме треугольника фазное напряжение = линейное, то оно делится на отдельные линии “фаза+фаза” и именно в таком виде напряжение поступает в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать.В розетке будет напряжение 380 вольт.

Стоит отметить, что схема треугольник в современных сетях встречается все реже, в большинстве случаев в районах городов и поселков старого жилого фонда.

Если проверить напряжение в розетке однополюсным индикатором, то в одной розетке он покажет наличие фазы, о чем будет сигнализировать горящая неоновая лампочка.

Во втором гнезде розетки не загорится контрольная лампа, что будет означать наличие нуля.

Что делать, если в розетке две фазы?

Существуют аварийные режимы работы сети, при которых индикатор может указывать на наличие двух фаз в розетке. Чаще всего это происходит при перегорании нулевого провода.

Означает ли это, что устройства могут питаться от сети 380 В?

Все зависит от того, где сгорел ноль

* Если в квартире сгорел ноль, то ничего страшного не произойдет. … В квартиру входит только одна фаза, наличие которой в обеих розетках покажет индикатор напряжения. Это связано с тем, что потенциал с фазного проводника через обмотки электроприборов (например, холодильника или включенной лампы накаливания) возвращается ко второму гнезду розетки.

При этом контрольная лампа будет гореть с одинаковой яркостью в обоих гнездах розетки.

Но даже если выключить все электроприборы из розеток и выключить свет во всех комнатах, лампочка в одной из розеток розетки будет продолжать тускло светиться. Это связано с тем, что две жилы провода, изолированные друг от друга, образуют простейший конденсатор. Если подать напряжение на одну из жил, а индикатором напряжения коснуться второй, то лампа слабо загорится. Это связано с так называемым током смещения.

Устройства в этом режиме сети работать не будут, поэтому в результате обрыва нуля цепь остается разомкнутой. После устранения обрыва нулевого провода работа электроприборов будет восстановлена.

При возникновении такой ситуации необходимо в первую очередь проверить предохранители в электрощите квартиры. Возможно, сгорела вилка на нулевом проводе.

Если в фазных розетках одной комнаты наблюдаются две фазы, то нужно смотреть распределительные коробки. Вы, скорее всего, найдете там сгоревший нулевой твист.

Если сгорел ноль в проходной, после точки подключения трех фаз, то устройства действительно могут находиться под напряжением 380 В.

В принципе, при исправности электрических сетей и их своевременном обслуживании такая ситуация возникнуть не может. Но учитывая состояние наших электросетей, нередки случаи наличия 380 В при появлении в розетках двух фаз.

Эффективным методом защиты является установка, которая автоматически отключит квартиру от сети в случае опасного скачка напряжения

Быстро и недорого устраняю проблему двух фаз в розетках. Контакты на главной странице сайта.

Электропроводка – довольно сложная система, имеющая важные особенности и нюансы.Бывает, что в нем случаются серьезные поломки. Две фазы в розетке — хороший пример. Рассмотрим, что такое неисправность, по каким причинам она возникает, как устраняется.

общая информация

Наличие двух фаз определяют с помощью специальных приборов – индикаторов напряжения и вольтметров.

В большинстве квартир/домов электропроводка скрыта. Как показала практика, он более уязвим, чем открытый метод. Последний случайно не пробьет, если нужно повесить картину или ковер.Со скрытой проводкой сложнее. Определить его местонахождение сложно, потому что схемы строители обычно не оставляют, а устройство для такой работы дорогое.

Урон разный. Часто квартира/дом или какое-то отдельное помещение остается без электричества. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность будет проявляться появлением искр и дыма.

Если такое повреждение можно предотвратить, повреждение распределительной коробки невозможно защитить.Причин их появления несколько:

  1. Некачественно выполнены работы по подключению проводов.
  2. Соединение окислилось и разрушилось.
  3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, в результате чего происходит обрыв цепи.

Такие неисправности легко обнаружить по запаху горелой изоляции.

Обрыв нулевого провода

При обрыве нуля электроприборы, подключенные к розетке, работать не будут.Не исключено, что в других розетках также пропадет напряжение.

Если поломка произошла по этой причине, то решение достаточно простое. Достаточно выключить оборудование из сети. Что делать дальше:

  1. Определите розетки без напряжения. На этом этапе пригодится вольтметр, тестовая нагрузка или индикаторная отвертка. Не используйте однополюсный индикатор — это бесполезно. Запрещается использовать в качестве индикатора лампу накаливания. При воздействии напряжения 380 В он может взорваться и нанести травму.
  2. Далее нужно найти поврежденный участок проводки.

Если вы не можете выполнить работу самостоятельно, обратитесь к электрику.

Обрыв нулевого провода при коротком замыкании на фазу

В случае обрыва нулевого провода с замыканием на фазу недостаточно просто отключить электроприборы. Появление двух фаз не устранит этого.

Чтобы исправить ситуацию, нужно найти место, где был поврежден провод.С помощью индикатора нужно прикоснуться к металлическим деталям в стенах. Неисправность следует искать в том месте, где обнаружена фаза.

Обрыв фазного провода

Если в розетке индикатор ничего не показывает, так называемая фаза оборвалась. Определить его местоположение несложно. Необходимо проверить наличие фазы в распределительных коробках, расположенных между электрощитом и поврежденной розеткой.

Защитные устройства

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах установлены плавкие предохранители.Если предохранитель, стоящий на «нуле», вышел из строя, на розетки пойдет вторая фаза.

Ситуацию легко исправить, если найти место замыкания. Необходимо выключить свет, отключить приборы от сети и установить новый предохранитель. Если он ломается, то обрыв касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Вместо предохранителей теперь устанавливаются двухполюсные автоматические выключатели.При них также могут появиться две фазы, но только в случае неисправности или неправильной установки устройства.

Неисправности источника питания

Еще одна причина появления двух фаз в розетке – обрыв сети. Чаще это обрыв нулевого провода. Обломиться может где угодно, от подстанции до щитка в многоэтажном доме. При этом электричество в квартирах пропадать не будет. В особо сложных случаях напряжение поднимется до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке также возникают из-за замыкания фазы/нуля на линии электропередач. Это опасная неисправность, ведь даже УЗО не всегда успевают среагировать. Результат – пожар.

Только электрики должны искать и устранять неисправности в питающей сети.

Произошло перенапряжение

Две фазы также появляются из-за скачков напряжения (повышения или понижения) в сети. Это проявляется в мерцании света, слишком ярком или, наоборот, тусклом свечении лампочек.Повышение особенно опасно, так как оборудование не может полноценно работать или перегорает.

Как действовать:

  1. Отключение электроснабжения квартиры/дома.
  2. Отключить технику.
  3. Выключите свет (переведите переключатели в положение «выключено»).
  4. Вызвать электриков.

Почему ты не можешь действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления дефектного акта.

Влажные стены

Часто две фазы являются результатом избытка влаги. Влажные стены могут стать причиной короткого замыкания. Нулевой провод либо отвалится, либо прилипнет к фазе.

Для устранения поломки необходимо найти место короткого замыкания. Тогда вам придется менять провода от розетки до распределительного щитка. Также важно избавиться от сырости и предотвратить ее дальнейшее появление.

Наведенный ток

Это явление, возникающее при прохождении рядом высоковольтной линии электропередач.Розетки работают нормально, но индикатор определяет две фазы.

В такой ситуации опытный специалист может растеряться, ведь индикатор определит напряжение, даже если в розетках нет тока. Реальную картину покажет вольтметр или мультиметр.

Сколько фаз должно быть в розетке? Одна, а если их больше, то причины могут крыться в неисправностях электропроводки (помещения и подстанции), повышенной влажности стен, наведенном токе.Вне зависимости от причины неисправность должен устранить специалист.

В наш стремительно развивающийся информационный век приходится быть в курсе всех событий, а желание узнавать больше и применять знания на практике растет все больше и больше. Даже если в квартире вдруг пропадает свет или не работает розетка, мы пытаемся сами найти причины и найти решение, почему это происходит. Необходимо помнить, что при работе с электричеством важно соблюдать технику безопасности, делать только то, в чем вы абсолютно уверены и помнить, что при неосторожном обращении с электричеством можно почувствовать, как бьется ток и напряжение 220в, что может привести к к печальным последствиям.

Не работает розетка в квартире: что делать

Есть одна неисправность в электропроводке, которая сбивает с толку начинающих электриков. Хотя, на первый взгляд, все в порядке: автоматы включены, проводка цела, но электроприборы перестали работать, а индикатор на отвертке горит, тем самым указывая на наличие двух фаз на обоих проводах. Это также указывает на то, что ноль исчез. Это явление не редкость, но неопытного электрика оно заставит задуматься.


Если у вас перестала работать розетка, то проверить отсутствие нуля и наличие еще одной фазы в розетке поможет индикаторная отвертка.

Эта ситуация имеет несколько последствий: все приборы останутся рабочими, либо оборудование и лампы просто перегорят. Все дело в том, что есть фазы с одинаковым названием, а есть разные. Разобраться с типом фазы в розетке нам поможет обычный бытовой прибор под названием тестер.Его можно использовать для проверки различных электрических параметров. Для этого нужно подключить прибор к розетке и измерить напряжение между двумя фазами. Если напряжение есть, то фазы противоположны, а если его нет, то фаза одноимённая.

Почему в розетке две фазы: простое объяснение

Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как электричество приходит в наши квартиры. От магистральной линии электропередач к подстанции многоэтажек подходят четыре провода: ноль и три фазы — это трехфазная сеть с напряжением 380 вольт.Затем фазы разводятся по разным направлениям двора. К каждому проходному распределительному щиту подходит один фазный и еще один нулевой провод. Это однофазная сеть и имеет напряжение 220 вольт. От распределительного щитка в квартиры идут 2 провода (в новостройках добавляется еще один провод – заземление).

Через электросчетчик и щит автомата в квартиру подается только одна фаза.


Рассмотрим ситуацию, когда мы захотели повесить полку в комнате на стену, подключили дрель и начали сверлить стену.Внезапно автомат на приборной доске выбивает, в квартире гаснет свет и дрель перестает работать. Однако с помощью индикаторной отвертки мы установили, что в розетке две фазы. Скорее всего, во время сверления мы задели проводку дрелью, и таким образом удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу в своей квартире. Для устранения этой неисправности необходимо обесточить квартиру, осмотреть место, где производилось сверление и подключить оборванный провод.В частных секторах, где ЛЭП расположены на столбах, одна из фаз может замыкаться на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две противоположные фазы и это может привести к выходу из строя бытовой техники.

В розетке две фазы: что делать

Наличие фазы на нулевом проводе связано с тем, что фаза находится под постоянной нагрузкой: холодильник, лампочка или другой электроприбор. Электропроводка в домах и квартирах устроена таким образом, что все провода замыкаются в электрощите на нулевую шину.Чтобы убедиться в этом, достаточно выключить все электроприборы. Итак, все ваши приборы выключены, а на нулевом проводе все равно появляется фаза.

Универсальные методы решения:

  • Отключить все электричество в квартире;
  • Убедитесь, что все переключатели выключены;
  • Отключите от розеток все бытовые приборы, сколько бы их у вас ни было;
  • Визуально диагностировать неисправность на приборной панели или на рабочем месте;
  • Вызовите квалифицированных электриков.

В любом случае для достоверной диагностики истинной причины и устранения неисправности необходимо прибегнуть к квалифицированной помощи.

Две фазы в розетке: причины и решение

Существует ряд наиболее вероятных причин возникновения двух фаз в розетке – от банального перегорания предохранительной вилки или отключения автоматического выключателя на электрощите, до короткого замыкания проводов и появления наведенных токов.


Наиболее распространенные причины двух фаз:

  • Сильный ветер или ветки деревьев замкнули провода;
  • Короткое замыкание, при котором плавится оплетка проволоки, и они замыкаются;
  • Ноль закорочен на фазу, например, при сверлении;
  • Наведенный ток – в связи с наличием поблизости высоковольтных линий электропередач;
  • Перенапряжение – увеличение (до 380 вольт) или уменьшение (до 40 вольт) значений напряжения;
  • В системе внутренней проводки перегорел нулевой провод.

При устранении неполадок необходимо очень внимательно проанализировать и рассмотреть все возможные случаи.

Причины появления: две фазы в розетке (видео)

Помните, что электричество наказывает за некомпетентность. Если вы не знаете, что делать, или у вас есть сомнения в неисправности электропроводки или электроприборов, немедленно вызывайте мастера. Это поможет избежать нежелательных последствий более чем в половине случаев, а может помочь спасти жизнь и имущество.

ANENG AC11 светодиодный экран многофункциональный тестер розеток фазомер фазовый полярность Дет Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (время обработки)
  • Мы отправляем ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для доставки вашего товара с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Адрес доставки: Корабль из

Этот склад не может доставлять товары к вам.

Способ(ы) доставки Время доставки Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресом доставки в Бразилии.

Каково значение нуля и фазы? Цвет провода

На самом деле усиленных типов направляющих и соединений не так уж и много. В электроснабжении они обеспечивают жизнь и питание. Деяки чули — это такие слова, как «нулевой» и «фазовый». Однако здесь я ем пищу. Каково значение нуля и фазы в реальной сетке?

Как увидеть направляющие в розетке?

Можно перейти на питание “также фаза и ноль”, не заблудиться при отсутствии будовых, подавляющих негативных моментов в трехфазных или пятифазных ланцюгах.Все розыгрыши можно реально сделать на пальцах, открыв собственную домашнюю розетку, которая ставится в квартире, или частных кабин лет на десять-пятнадцать томов. Видно, что розетка подключена к двум проводкам. Каково значение нуля і фазы?

Как пользоваться дротиками в розетке и какая вонь нужна?

Видно, что разницы между роботами и нулем нет. Что означают фаза и ноль? Голубоватая или синяя забарвлення – цвет фазы на проводе, ноль обозначается при хороших бросках, естественно, блэкитных бросках.Мы можем быть счастливыми, зелеными, черными и умными. Для нулевой направляющей бренчание не может быть найдено. Как только новый схватишь, а рабочий не покрутишь, так и не начнешь вообще – на новом уровне развития потенциала (по сути, кромка не идеальна, да и напор не большой, тем не менее , это можно посмотреть за короткое время.) И ось z поэтапной направляющей не проедешь. Дотик к новому может вызвать после себя электрический удар, причем сделать это можно с летальным исходом. Все провода всегда находятся с другой стороны, до того, как новые будут найдены в генераторах и трансформаторах и станциях.Нужно помнить о тех, кто не в состоянии найти рабочий проводник во все времена, так как накрутить на сто вольт может быть фатально. А в розетке станет двести двадцать.

Каково значение нуля и фазы при таком падении? На розетках сразу три направляющих, разбитых по европейским меркам. Первый – фазовый, который встречается в других способах и в производстве товаров самых ярких цветов (за виньеткой блакитных видтинков).Другой нулевой, что абсолютно безопасно для доткома и всякой ерунды по оси А, третий провод называется нулевым. Выиграйте заварные желтые или зеленые цвета. Выигрыш находится в розетках зла, в вимиках – внизу. Фаза провида правая и сверху очевидна. Посмотрю на эти барьеры и спецы, легко читается, и де фаз, и де нуль, и де зализный нулевой провод. Эль для чего это?

Какой спрос на провайдера в Евросети?

Если есть значения фаз для подключения бренча к розетке, ноль – для подведения бренча к джерелю, то сейчас евростандарты регулируют еще одно другое? Если она есть, подключена, исправна, и вся проводка находится в родной станции, то не братова судьба, не ладно.Если здесь есть рапт, то он либо перенапрягся, либо застрял на части, то наиграно в момент, значит, и без него начнет бежать, так что не в фазе, а в нуле. Только Людин видит на себе электрический удар. В лучшем случае можно найти, что спрятать, так можно потерять сердце. Вот тут-то и требуется фиксированный нулевой провод. Выигрывай, «подхватывая» бренчание короткого бормотания и направляя его в землю, а то и в джерель. Такой тонкий слой обусловлен конструкцией проводки и особенностями применения.Можно спокойно прикасаться им к владению — удара током не будет. Все правильно в том, что бренчит тот, кто поддерживает его на пути наилучшего сопровождения. Для людей размер складского параметра больше одного килоома. При жисном я не перевищу децилкох на десять частей одного Ома.

Имя провайдера

Какое значение нуля и фазы? Б-же людин так чи інакше стикався с цими свидетелями. Особенно, если нужно поставить розетку или позаботиться об установке проводки.Это требует определенного интеллекта, вы своего рода проводник. Как насчет нуля и фазы? Необходимо помнить, что при всех манипуляциях подобного рода небезопасны для электричества. К тому, что в моменты неудач в своих действиях красивее озвереть, прежде чем фахивтся. Как только вы подойдете к розетке и проводам в них, необходимо, чтобы початок начал зачищать всю квартиру. Як минимум, можно сохранить свое здоровье и жизнь. Как вы уже сказали ранее, назовите означенную фазу и ноль, чтобы уклониться от помощи бара.Если наценка правильная, на складе сложностей нет. Черный (или коричневый) – цвет провода фазы, нулевой прозвон синенький или голубой. Если в евростандарте установлена ​​розетка, то третий (жизний нулевой) виконаний зеленый с цветовой гаммой. Что за робити, что за проводка одноколонная? Как правило, таким образом на концах проводов имеются специальные трубки для инсоляции, так как может возникнуть необходимость в маркировке. Їх называются «кембриками».

Назначение направляющих для дополнительной специальной выкрутки

Каково значение нуля и фазы? Для всего наилучшего купите специальный.Ручка такой насадки может быть изготовлена ​​из напивопрозорого или прозорого пластика. Посередине диоды, лампочка горит. Верхняя часть такой викрутки металлическая. Каково значение нуля и фазы по методу cim?

Порядок выконання роб_т при вым_руванн_ за дополнительным показателем выкрутки:

  • зэструмлюмо квартира;
  • зачистка с легкой доводкой проводов;
  • его можно разводить на стороны, для этого не будет победит короткая перетасовка с дотой фазы и нуля;
  • выключатель включен и в квартиру подается ток;
  • берем викрутку за ручку, яка умеет это делать электрически;
  • приложить палец (причем вказ_вний) к контакту, который разболтался на задней части розетки;
  • рабочий с роботизированным индикатором индикатора на одну голую направляющую;
  • с уважением спосибо за реакцию викрутки;
  • если горит диод, то можно при статуте удачи, що;
  • методом выключения розуміємо, що провайдер завалился – цена ноль.

Индикатор викрутка реагирует на появление разлива. Естественно, дело в нулевом проводе. Тем не менее, есть сотни недостатков этого метода. За помощью шевеления индикатора видна интеллигентность, вроде значения: фаза, ноль, земля – ​​видно из евророзетки.

Способ измерения фазы і нуля за вспомогательным вольтметром

Пока дротики не сказочные на разнообразие цветов, но если рука неиндикаторного викрутка держится, то можно брать это в хорошем смысле.Нам понадобится вольтметр (мультиметр, тестер). Нужно выбрать нужный диапазон – на двести вольт сменного бренчания. Як тестер в начале фазы? Берем одного проводника, который может зайти из приставки (обозначения V). Прикрепляем его к переднему плану проводника (бэ-якы). Затем подается ток (переключатель включается). Это просто физическое, я покажу дисплей. При всем большом знании травля тестировщика передается другому провайдеру.Так как на дисплее ничего нет, то значит перед нами что-то есть, либо ноль, либо заземление неподвижного нулевого провода. Однако можно выбрать и первый способ, который основан на питании: «имеется в виду ноль и фаза, а также заземление». На всякий случай знаю очень квартиру, физический джем V на одном проводе. Другой также кидаймо для трех гидов. Чи включи ель. Если стрелка не разрушилась, то мы вибрировали ноль и ноль. Видимо, опять же надо вспомнить и запомнить позицию Клеми В (скинуть на предыдущего провайдера).Я знаю, что бренчание включено и робимли замирают. Затем проводится такая же операция, увы, руководством министерства. Теперь нужны результаты. Если фигура Перша была крупнее, то это означало, что они ярко сцеплены с фазовым проводником (на котором висел Клем V) и нулевым. Судя по всему, остальные провода будут заземлены. Весь метод создания на основе улучшенного потенциала.

Экзотические методы определения фазы и нуля в проводнике

Будьте осторожны с “народными методами”, так как они не думают об уважении к внешнему виду какого-либо особого отношения.Выращивать их можно в самую экстремальную погоду, так как вонь связана с добавкой для здоровья и жизни. Например, метод картоплей. Ради авангарда проводники ищут новые видения картоплазмы. Нужно не допускать точечного соединения проводов один в один, чтобы между ними не было коротких мельканий. Пусть буквально за пару секунд поддадитесь воде и полюбуйтесь на картофея. Как только одна делинка была синей на провод, значит фаза была подведена раньше.

Объяснение основных измерений трехфазной мощности

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, трехфазные системы переменного тока почти повсеместно используются для распределения электроэнергии и подачи электроэнергии непосредственно на оборудование большей мощности.

В этой технической статье описываются основные принципы трехфазных систем и различия между различными возможными измерительными соединениями.

  • Трехфазные системы
  • Соединение звездой или звездой
  • Соединение треугольником
  • Сравнение звезд и треугольников
  • Измерение мощности
  • Подключение однофазного ваттметра
  • Однофазное трехпроводное соединение
  • Трехфазное трехпроводное соединение (метод двух ваттметров)
  • Трехфазное трехпроводное соединение (метод трех ваттметров)
  • Теорема Блонделя: необходимое количество ваттметров
  • Трехфазное, четырехпроводное подключение
  • Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех переменных напряжений одинаковой частоты и одинаковой амплитуды. Каждая фаза переменного напряжения отделена от другой на 120° (рис. 1).

Рис. 1. Трехфазная кривая напряжения

Эта система может быть представлена ​​схематически как осциллограммами, так и векторной диаграммой (рис. 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем использовать трехфазные системы? По двум причинам:

  1. Три разнесенных по вектору напряжения можно использовать для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
  2. Трехфазная система может быть подключена к нагрузке таким образом, что требуемое количество медных соединений (и, следовательно, потери при передаче) составляет половину того, что было бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых подает на нагрузку 100 Вт (рис. 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает по 6 проводам, и, таким образом, потери составляют 6 единиц.

Рисунок 3. Три однофазных источника питания – шесть единиц потерь сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120° друг от друга, сумма токов в любой момент времени равна нулю, и ток в обратной линии отсутствует.

Рисунок 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

В трехфазной системе 120° требуется только 3 провода для передачи мощности, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, и потери при передаче по проводам сократятся вдвое.

Соединение звездой или звездой

Трехфазная система с общим соединением обычно изображается, как показано на рисунке 5, и известна как соединение «звезда» или «звезда».

Рис. 5. Соединение по схеме «звезда» или «звезда» — три фазы, четыре провода

Общая точка называется нейтральной точкой.Эта точка часто заземляется на источник питания из соображений безопасности. На практике нагрузки не идеально сбалансированы, и для передачи результирующего тока используется четвертый нейтральный провод.

Нейтральный проводник может быть значительно меньше трех основных проводников, если это разрешено местными нормами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, рассмотренные ранее, также могут быть соединены последовательно.Сумма трех напряжений, сдвинутых по фазе на 120°, в любой момент времени равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно изображается, как показано на рис. 7, и называется соединением треугольником по форме греческой буквы дельта, Δ.

Рис. 7. Соединение треугольником — трехфазное, три провода

Сравнение звездой и треугольником

Конфигурация «звезда» используется для распределения питания между повседневными однофазными приборами, которые можно найти дома и в офисе.Однофазные нагрузки подключаются к одной стороне тройника между линией и нейтралью. Общая нагрузка на каждую фазу максимально распределяется, чтобы обеспечить сбалансированную нагрузку на первичную трехфазную сеть.

Конфигурация «звезда» может также подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения являются фазными напряжениями. Также доступно более высокое междуфазное напряжение, как показано черным вектором на рис. 8.

Рис. 8. Напряжение (фаза-фаза)

Схема «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Однако от одного трехфазного питания треугольником можно получить различные комбинации напряжений, выполняя соединения или «отводы» вдоль обмоток питающих трансформаторов.

В США, например, система «треугольник» на 240 В может иметь обмотку с расщепленной фазой или с отводом от середины для обеспечения двух источников питания 120 В (рис. 9).

Рис. 9. Конфигурация треугольника с обмоткой с «расщепленной фазой» или «с отводом от середины»

Отвод посередине может быть заземлен на трансформаторе из соображений безопасности. 208 В также имеется между центральным отводом и третьей «высокой ветвью» соединения треугольником.

Измерения мощности

Мощность измеряется в системах переменного тока с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенной мощности, а затем берет среднее значение мгновенной мощности за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, вольт-амперной реактивной мощности, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности давал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра не вызывает затруднений. Клеммы напряжения ваттметра подключены параллельно нагрузке, а ток проходит через клеммы тока, которые последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рис. 11, напряжения создаются одной обмоткой трансформатора с отводом от середины, и все напряжения находятся в фазе. Эта система распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника 120 В, и на каждую ветвь могут быть разные нагрузки.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на рис. 11 ниже.

Рисунок 11. Однофазный трехпроводной метод ваттметра

Трехфазный трехпроводной метод подключения (двухпроводной метод ваттметра)

При наличии трех проводов для измерения общей мощности требуется два ваттметра.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены между фазами.

Рис. 12. Трехфазное, трехпроводное, метод 2 ваттметров

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуется только два ваттметра, как показано выше, иногда удобно использовать три ваттметра. В соединении, показанном на рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводный режим). возможно в двухваттметровом соединении) и напряжения фаза-нейтраль.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуются два ваттметра, как показано на рисунке 14.

Рис. 14. Доказательство для трехпроводной системы «звезда»

В общем случае необходимое количество ваттметров равно количеству проводов минус один.

Доказательство трехпроводной системы звезда

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

  • Показание ваттметра 1 = i1 (v1 – v3)
  • Показания ваттметра 2 = i2 (v2 – v3)
  • Сумма показаний W1 + W2 = i1v1 – i1v3 + i2v2 – i2v3 = i1v1 + i2v2 – (i1 + i2) v3
  • (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
  • 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное соединение

Для измерения общей мощности в четырехпроводной системе требуются три ваттметра. Измеренные напряжения являются истинными фазными напряжениями. Линейные напряжения можно точно рассчитать по амплитуде и фазе фазных напряжений с помощью векторной математики.

Современный анализатор мощности также использует закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуется N, N-1 ваттметров для измерения общих величин, таких как мощность. Вы должны убедиться, что у вас достаточное количество каналов (метод 3-х ваттметров), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как мощность, вольт, ампер, вольт-ампер и коэффициент мощности, напрямую, используя соответствующие встроенные формулы. Формулы выбираются на основе конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения хороших измерений общей мощности. Анализатор мощности с возможностями векторной математики также преобразует величины фаза-нейтраль (или звезда) в величины фаза-фаза (или треугольник).

Коэффициент √3 можно использовать только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигураций проводки и правильное подключение имеют решающее значение для выполнения измерений мощности. Знакомство с распространенными системами проводки и знание теоремы Блонделя помогут вам правильно выполнить соединения и получить результаты, на которые можно положиться.

Оставить комментарий
