Ошибки при подключении патрона лампы к проводам
Разделы статьи:
Ошибки при подключении патрона для лампы к проводам
При всей кажущейся простоте, подключить патрон лампы к проводам не так уж и просто. Во-первых, необходимо наличие минимальных знаний. Во-вторых, нужно понимать, что патроны для ламп бывают разные.
Порой сами электрики допускают ошибки при подключении патронов к проводам. Например, они подключают патрон, таким образом, что его резьбовая часть находится под напряжением…
Сегодня мы рассмотрим, как правильно подключить патрон, чтобы не допустить этих ошибок. Подписывайтесь на канал в Дзене и будьте в курсе последних публикаций elektrikinfo.ru
Какие патроны для ламп бывают
Самое большое распространение на сегодняшний день получили следующие виды патронов для ламп:
- Керамические патроны;
- Карболитовые и самозажимные пластиковые патроны.
Карболитовый патрон черного цвета является самым популярным из всех.

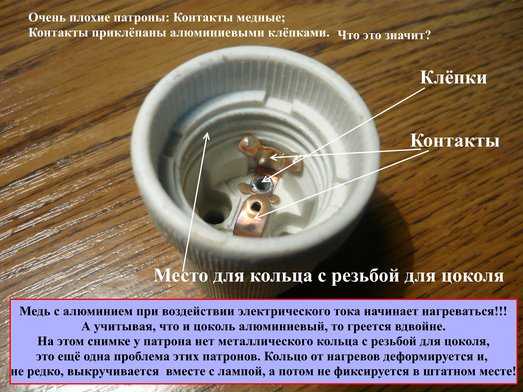

Состоит он из трех частей: донышка, корпуса цилиндрической формы, а также, керамического вкладыша с контактами. При этом наибольшей популярностью пользуются патроны для ламп, которые имеют маркировку Е27 и Е14.
Данная маркировка патронов указывает на диаметр цоколя. Чем больше цифра на конце, тем больше диаметр. Буква Е говорит о том, что патрон имеет резьбу и относится к винтовой серии патронов. Также бывают патроны для ламп и с буквой G в маркировке, так называемые «штыревые патроны».
Их отличие от обычных патронов в том, что они способны выдерживать небольшие нагрузки. Патроны для ламп серии G выдерживают лишь 4 Ампера. Простыми словами говоря, они не рассчитаны на нагрузку более 0,9 кВт (900 Ватт).

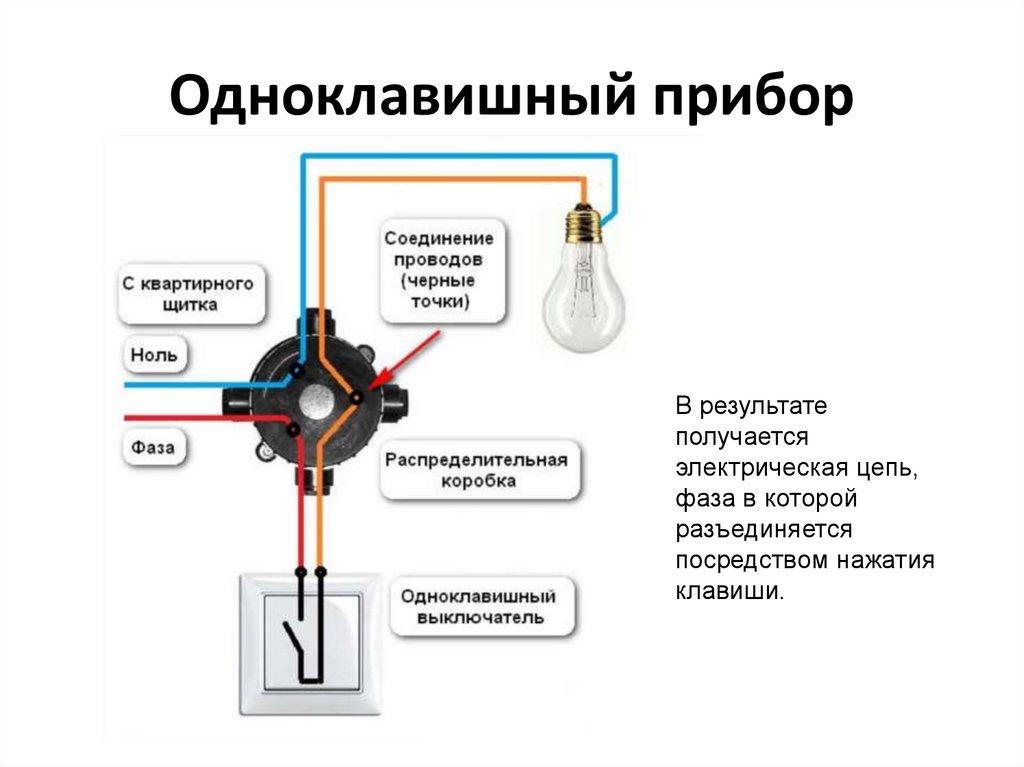

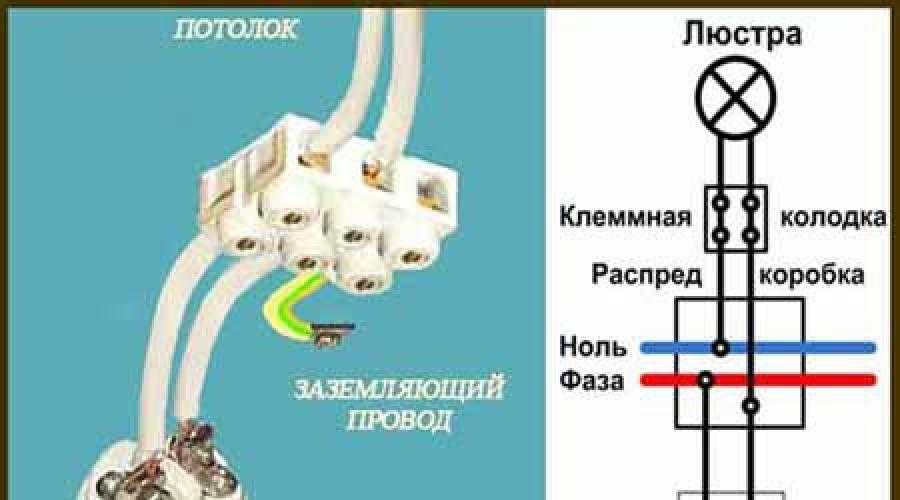

Фазу или ноль должен размыкать выключатель?
При подключении патрона к проводам важно соблюсти одно главное правило. Заключается оно в том, что фаза должна подключаться к центральной части патрона, а не к резьбовой. Также, выключатель должен размыкать фазу, а не ноль.
Именно так по всем правилам подключаются патроны для ламп к действующей проводке.
Дело в том, что выключатель способен разрывать только один из проводов, фазу или ноль. По правилам, это должна быть фаза, поскольку при замене лампы, в патроне может быть опасное напряжение. То же самое касается и центральной части патрона, именно к нему должна подключаться фаза, а не к резьбе.
Второе правило связано с тем, что при замене лампы вы можете случайно коснуться её цоколя. И вот, казалось бы, такое простое мероприятие, как замена лампочки, может привести к трагедии. Именно по этим двум причинам и важно подключать патрон правильно, с соблюдением всех норм и правил.
Патрон подключён, а лампа не горит
Частой причиной того, что лампа не горит, является сильное загибание центрального контакта в патроне. В таком случае цоколь лампы просто не достаёт до патрона. Соответственно фазы нет, лампа не горит и не светит.
Исправить данную проблему поможет отгибание центрального контакта в патроне.
Обязательно перед осуществлением данной работы необходимо обесточить патрон. Причём делать это лучше всего не выключателем, а автоматом, через который запитана группа освещения.
Как подключить патрон для лампочки Е27
В каждом доме, квартире или офисе освещение играет важную роль в комфорте. Лампы накаливания, патроны, провода часто нуждаются в замене.
Все расходные материалы для профессионального электрика или для электрика любителя Вы можете найти у наших партнеров. Купить кабель, провод любой классификации и для любых задач лучше после консультации со специалистами.
В этой статье мы разберемся, как заменить патрон для лампы Е 27.
Содержание:
- 1 Замена патрона для лампы
- 2 Как правильно подключить патрон для лампочки.
- 3 Что необходимо для замены патрона
- 4 Установка патрона
- 5 Сборка патрона
- 6 ПРАВИЛО ПОДКЛЮЧЕНИЯ ПАТРОНОВ ЛАМП ОСВЕЩЕНИЯ
Замена патрона для лампы
Чаще всего для подвесного подключения ламп используются патроны, рассчитанные на двухжильные провода.
Для надежности крепления во многих моделях предусмотрены кольца («юбки») с резьбой.
Стандартные патроны обычно изготавливаются из пластика. Но это материал, прочность которого может со временем снижаться под воздействием температуры. Из-за тепла и горячего воздуха от включенной лампы патрон может потрескаться, и соединение с электрическим проводом утратит свою надежность.
В связи с этим необходимо регулярно проводить проверку состояния патронов. Если внешне пластиковое изделие выглядит неповрежденным, но эксплуатируется уже длительное время, то лучше его заменить.
Наряду с обычными патронами на рынке присутствуют термостойкие изделия. Их установка позволит повысить надежность соединения проводника и источника освещения в долгосрочной перспективе.
ТермопатронКак правильно подключить патрон для лампочки.
Рассмотрим стандартный тип патрона с резьбовым цоколем.
Схема подключения как для большого, так и для самого маленького типа патрона с резьбовым цоколем является одинаковой.
Что необходимо для замены патрона
Для подключения патрона к проводу нам обязательно понадобится:
— сам патрон
— маркер
— индикаторная отвертка
— инструмент для снятия изоляции
— лампочка
— провод, который получает питание от 220 вольт
Перед тем как снять изоляцию с провода, нам необходимо отключить полностью питание на провод. То есть просто выключателя выключить будет недостаточно.
Отключить питание нужно полностью на весь свет. После того, как Вы отключили питание на весь свет, можем приступать к снятию изоляции.
Разберите старый патрон: открутите его колпачок, чтобы получить доступ к контактам, и освободите жилы провода, ослабив винты.
После того как снимете старый патрон, проверьте состояние провода.
Начало работыВозможно, потребуется обрезать и зачистить концы жил, если они повреждены.
В первую очередь снимаем основную изоляцию с провода.
После того, как Вы сняли основную изоляцию с провода, необходимо будет снять изоляцию с каждой жилы. Какое расстояние снимать, мы можем посмотреть в самом патроне.
Например, в патроне с фарфоровым вкладышем, примерная длина оголенного провода не более 5 мм.
Зачищаем провода, закручиваем концы.
Провод зачищен и подготовлен к установке патрона. Но мы не спешим устанавливать патрон. Нам нужно определить, в какой из жил у нас фаза. Для этого нужно подать питание на провод.
После того как Вы подали питание на провод, нам необходимо проверить, в какой из жил находится фаза.
Проверяем с помощью индикаторной отвертки. К концу каждого оголенного провода мы подносим индикаторную отвертку.
ПроверкаТа жила, на которой загорается индикатор в отвертке и является фазой. Пометим его маркером. Это делается для того, чтобы в последствии, когда Вы будете менять патрон на люстру, либо заменять патрон, Вы будете знать, где находится фаза.
Метка маркеромПосле того, как мы пометили фазу, отключаем питание и проверяем индикаторной отверткой снова.
Если индикатор не загорается, то можно приступать к установке патрона.
В некоторых случаях бывает следующее:
Вы точно также все отключили. При проверке и во включенном и в выключенном питании загорается фаза. Это означает, что при подключении выключатель подсоединили на нулевую жилу. В этом нет ничего страшного. Единственное, на что это влияет – это на монтаж или подключение другого осветительного прибора.
Установка патрона
Итак, мы приступаем к установке патрона.
Берем патрон, раскручиваем его.

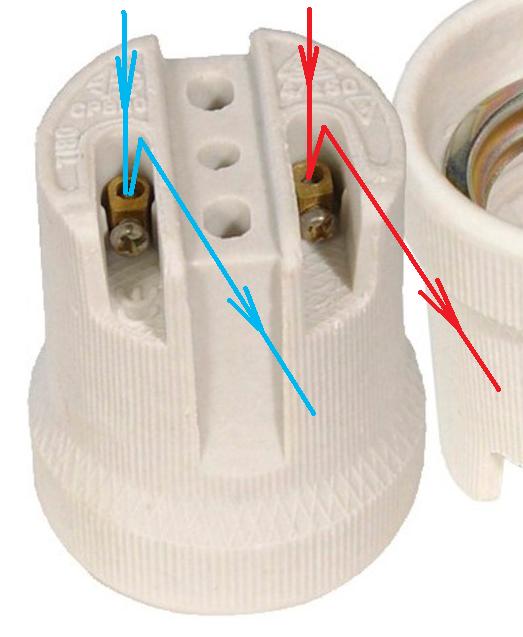

И подсоединяем фазу, помеченный наш проводок на центральный контакт керамического вкладыша. Именно на центральный.
Не на боковой, а именно на центральный контакт. Это делается в первую очередь для безопасности. При замене или установке лампочки в патрон, если Вы слегка заденете пальцем основание патрона, Вас не ударит током.
Патрон крупноЕсли же у Вас фаза установлена на боковой контакт. И Вы случайно при выкручивании или закручивании случайно дотронетесь до цоколя, Вас ударит током.
Именно поэтому фаза устанавливается на центральный контакт вкладыша, а ноль устанавливается на боковой контакт вкладыша.
Сборка патрона
Приступаем к сборке.
В первую очередь надеваем колпачок цоколя.
Затем – керамический вкладыш.
Так как фаза у нас помечена, устанавливаем его на центральный контакт вкладыша.
Ноль – на боковой.
Собранный патронТеперь собираем патрон.
Сборка патрона – закончена.
Вкручиваем лампочку.
Вкручиваем лампочкуПосле того как вкрутили лампочку, можем подавать питание на основной провод. Мы подали питание на свет.
Все работает.
Если бы мы поменяли местами фазу и ноль, от этого бы ничего не изменилось.
Единственное на что это влияет, это на безопасность при вкручивании и выкручивании лампочки.
А также это влияет, если Вам придётся менять другой осветительный прибор, то нужно отключать полностью питание на свет.
Если же у Вас выключатель размыкает фазу, то прибегать к отключению освещения полностью, Вам не придется.
Вам достаточно будет выключить выключатель и поменять осветительный прибор.

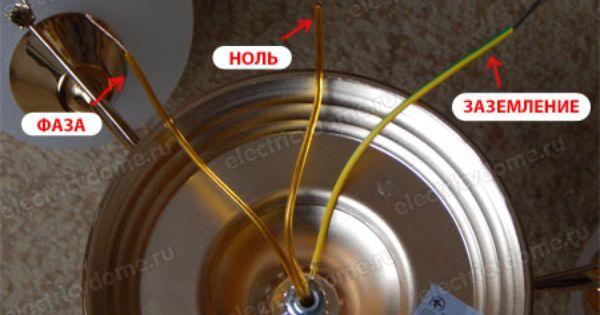

ПРАВИЛО ПОДКЛЮЧЕНИЯ ПАТРОНОВ ЛАМП ОСВЕЩЕНИЯ
Вне зависимости от формы и модели патрона для ламп с резьбовым цоколем, фаза должна подводиться только к центральному контакту.
Нулевой провод крепится к боковому контакту или отводу металлической резьбы патрона.
Все готовоБывает так, что простые вещи при монтаже электроосвещения просто забываются и становятся затруднительными. В этом коротком ролике вы узнаете как быстро, безопасно и без особого труда подключить патрон для лампочки Е27.
Выбор управления с двумя или тремя ветвями для трехфазных систем
Ответ находится в нагревателе
Клиентам, желающим управлять трехфазными нагревателями, требуются контроллеры мощности.
Как вы решаете, какой метод управления выбрать? Необходимо учитывать «двухэтапное управление в сравнении с трехэтапным» и «пересечение нуля с контролем фазового угла». Следующее поможет вам решить, когда подходит каждый метод. Переключение всех трех ветвей нагревательной нагрузки необходимо только в следующих случаях:
- Нагреватель с заземлением Y: каждая фаза управляет нейтралью. Заземленные нагреватели имеют 4 провода. Центр нагревателя «Y» подключен к нейтрали системы распределения электроэнергии.
- Внутри треугольника: Пара тиристоров управляет каждым нагревателем в треугольнике. Нагреватели с открытым треугольником имеют шесть подключенных проводов или представляют собой три однофазных нагревателя, подключенных по схеме открытого треугольника.
- Трехфазные нагрузки с регулируемым углом фазы: Для управления углом фазы требуется, чтобы все три ветви были переключены. Управление фазой следует выбирать для устройств с нелинейной нагрузкой, таких как вольфрамовые нагреватели, молибденовые нагреватели, первичная обмотка трансформаторов или другие индуктивные нагрузки.
Кроме того, если требуется какая-либо функция ограничения тока, необходимо выбрать управление фазовым углом. - Функция выключения нагревателя: требуется фазовый контроль для ограничения тока через нагреватель. Отжиг нагревателя — это функция серии Watlow Power, в которой ток через нагреватель ограничивается для удаления влаги из изоляции нагревателя. Как только влага удалена, нагреватель может работать в режиме управления фазовым углом или перекрестным нулем.
Кроме того, если требуется какая-либо функция ограничения тока, необходимо выбрать управление фазовым углом.Несколько причин:
- ЭЛЕКТРИЧЕСКИЕ ШУМЫ – Нагрузка включается, когда переменный ток находится на нулевом пересечении без ограничения первой волны переменного тока. Поскольку никакие две фазы трехфазных систем никогда не пересекают ноль вольт одновременно, нагрузка не может включиться при пересечении нуля напряжения без обратного пути, что приводит к обрезанию синусоидальной волны при включении, что приводит к генерируемым гармоникам. Следовательно, двухногий блок производит меньше электрических шумов.
- ТЕПЛО – Трехфазный двухконтурный блок будет выделять в корпус на 1/3 меньше тепла, чем трехфазный регулятор мощности. SCR рассеивает примерно 1,2 Вт на ампер, проходящий через устройство. Устройство с тремя ветвями, управляющее 30 амперами, рассеивает 108 ватт, тогда как устройство с двумя ветвями, управляющее той же нагрузкой, рассеивает 72 ватта.
- СТОИМОСТЬ – Трехфазный двухветвевой блок стоит дешевле, чем трехфазный. Кроме того, полупроводниковые предохранители используются только в управляемых ветвях. Два полупроводниковых предохранителя с держателями стоят на 1/3 меньше, чем три полупроводниковых предохранителя с держателями.
- БЕЗОПАСНОСТЬ – Трехходовое (6 SCR) управление мощностью создает иллюзию безопасности. Трехполюсный механический контактор соответствует определению разъединителя. Разъединители обеспечивают принудительный механический разрыв на всех горячих ветвях одновременно). SCR не является механическим тормозным устройством. Национальный электротехнический кодекс требует отключения перед любым управлением мощностью SCR.
Следовательно, двухногий блок производит меньше электрических шумов.
SCR не является механическим тормозным устройством. Национальный электротехнический кодекс требует отключения перед любым управлением мощностью SCR.
