Как сделать самодельный гироскоп своими руками в домашних условиях, чертеж

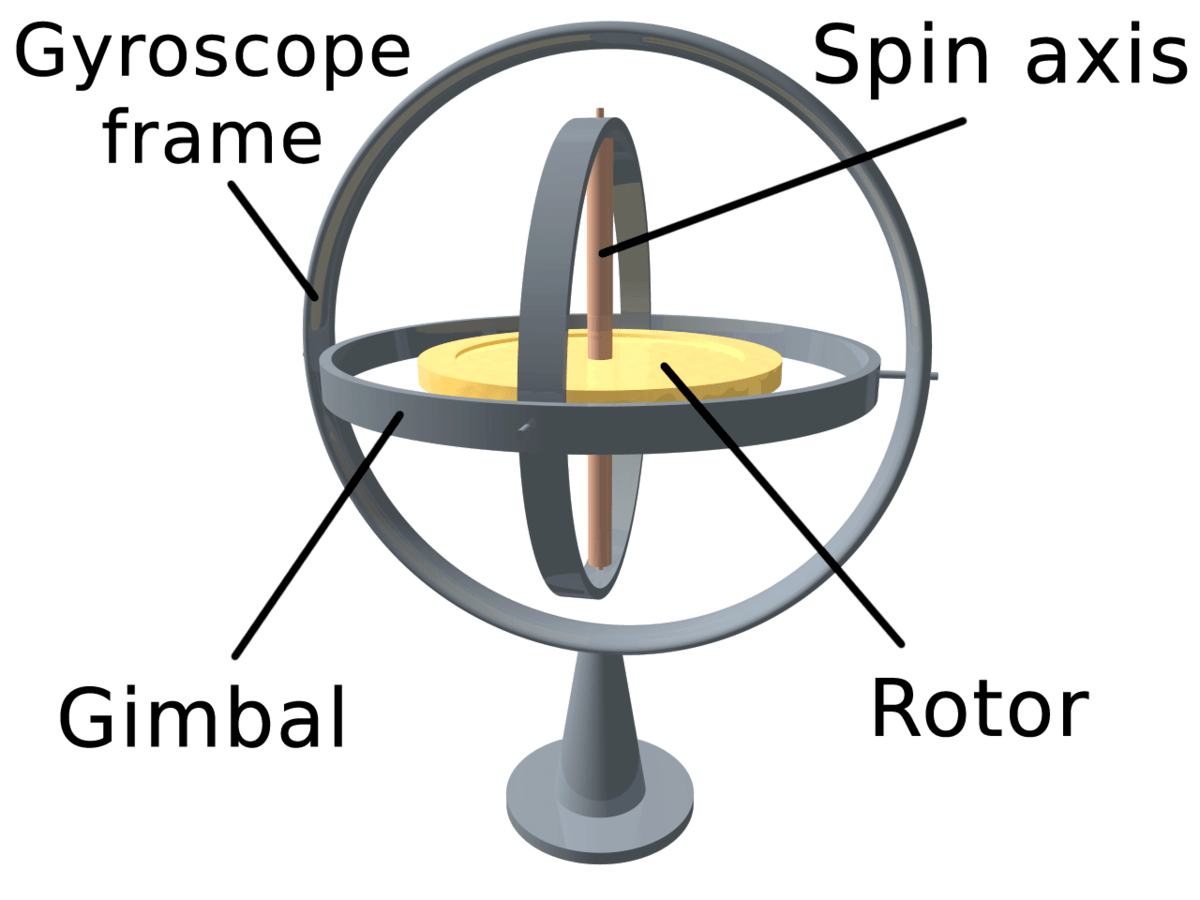

Среди механических гироскопов выделяется ро́торный гироско́п

— быстро вращающееся твёрдое тело, ось вращения которого способна изменять ориентацию в пространстве. При этом скорость вращения гироскопа значительно превышает скорость поворота оси его вращения. Основное свойство такого гироскопа — способность сохранять в пространстве неизменное направление оси вращения при отсутствии воздействия на неё моментов внешних сил.

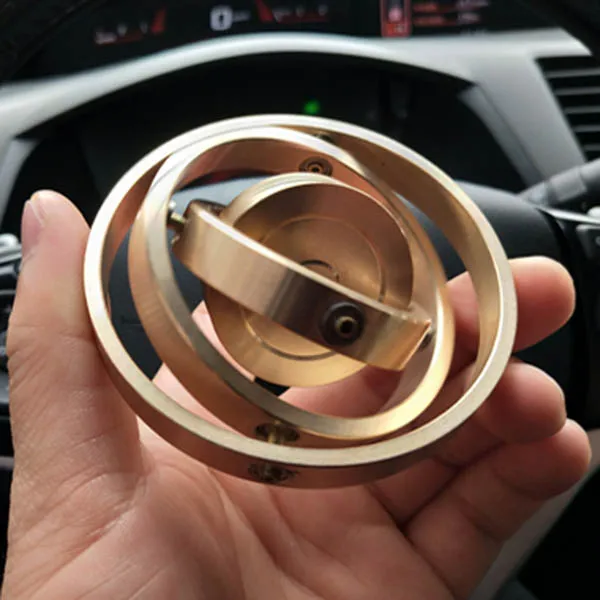

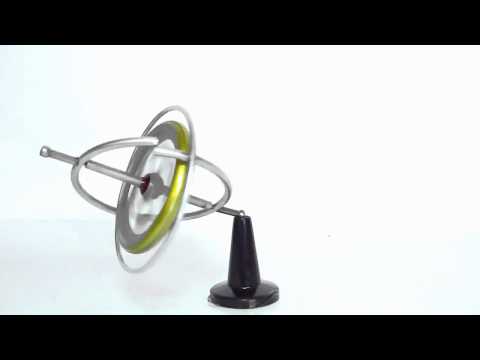

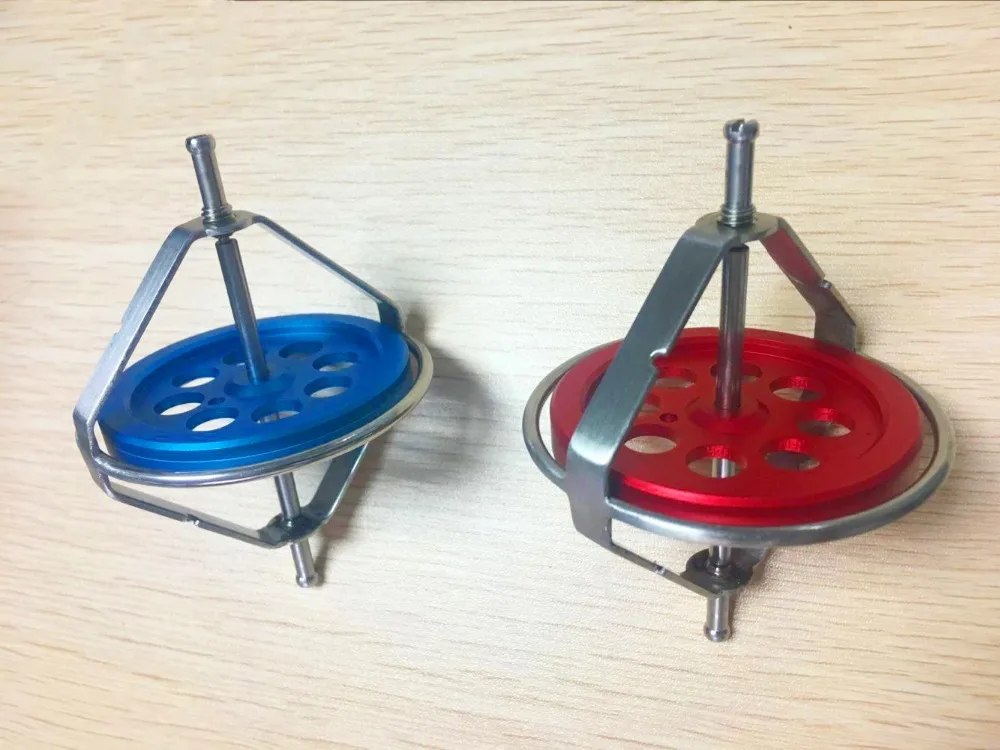

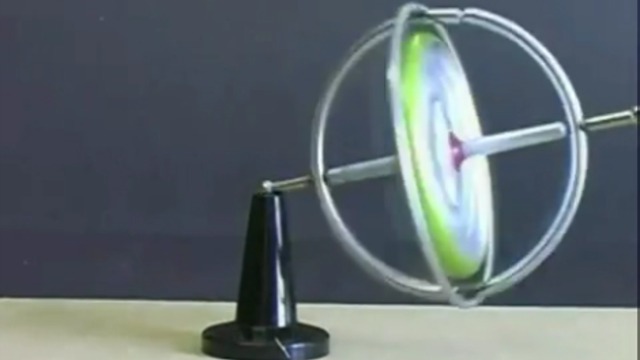

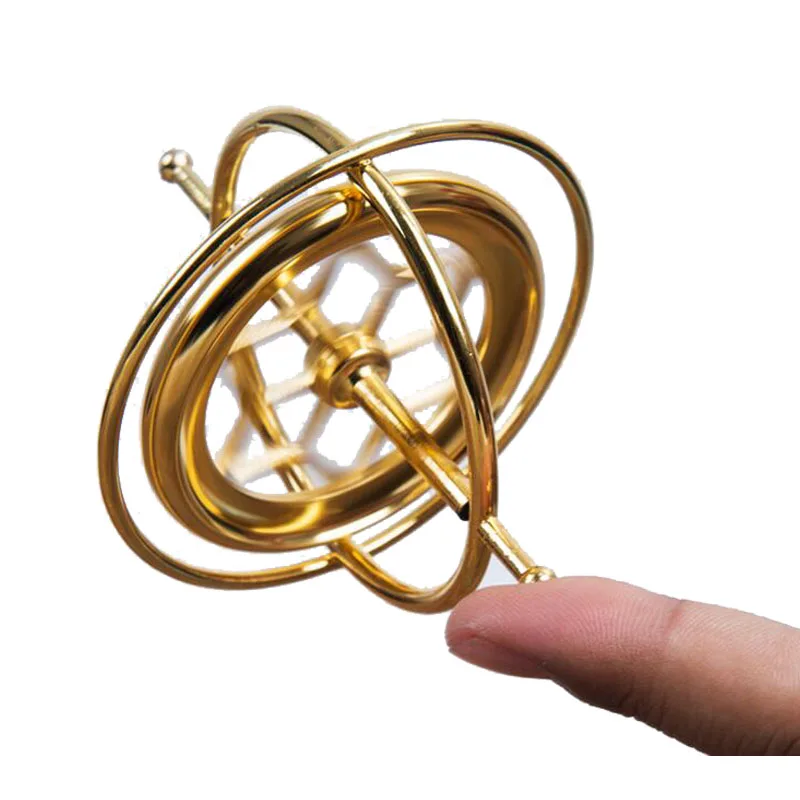

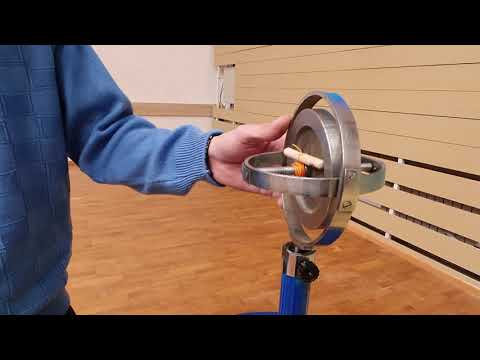

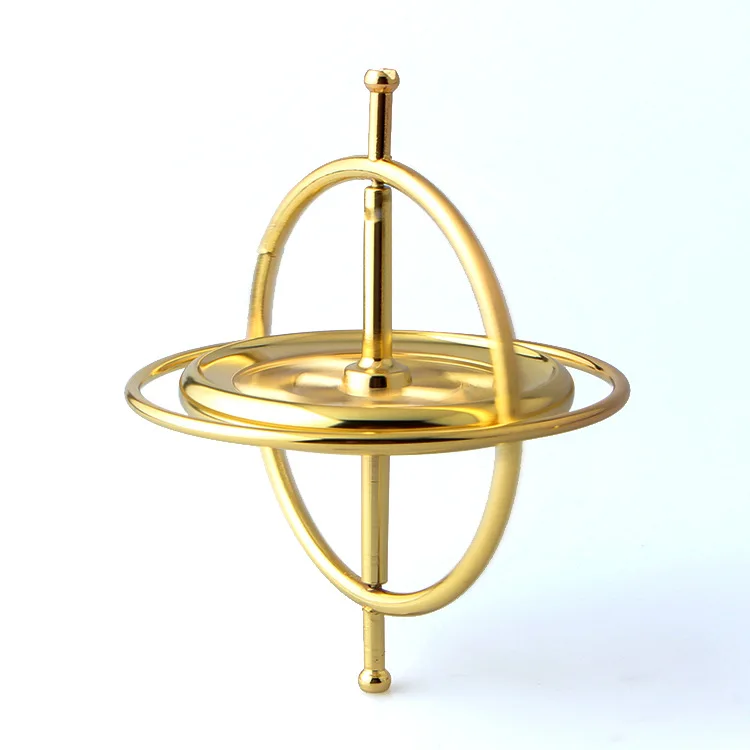

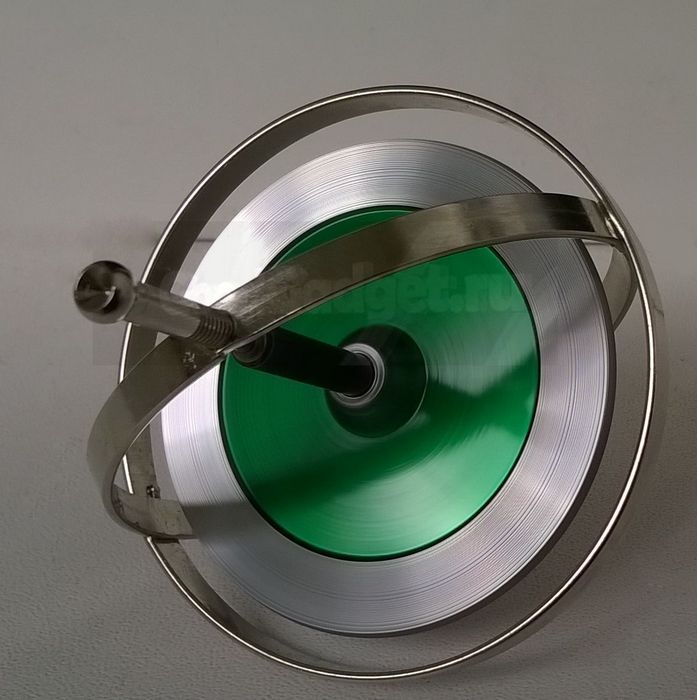

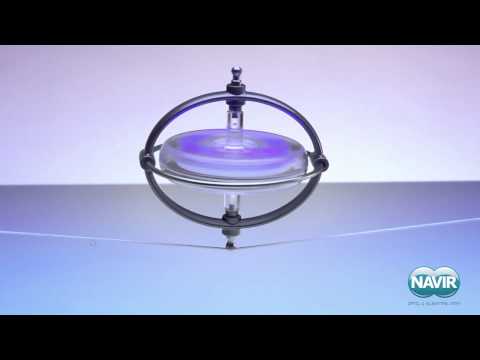

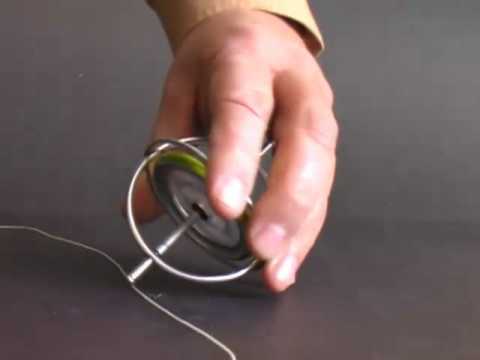

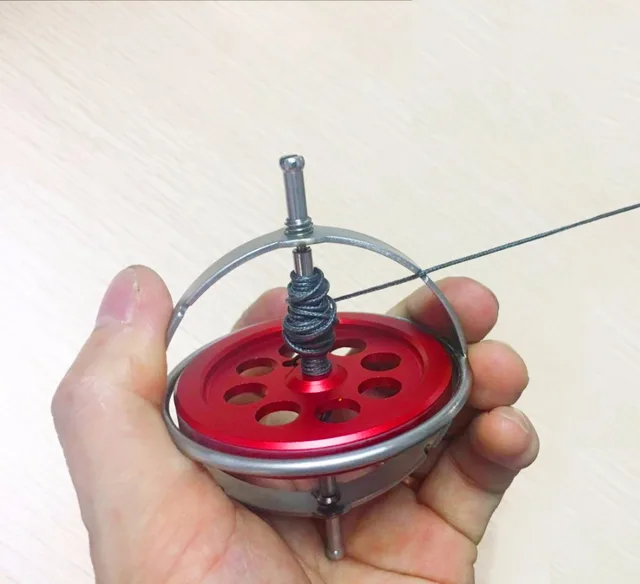

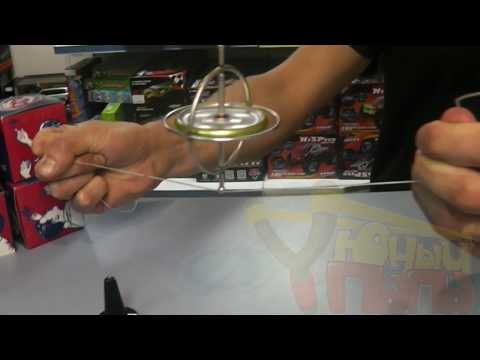

Обязательно посмотрите это видео. Это магазинный гироскоп:

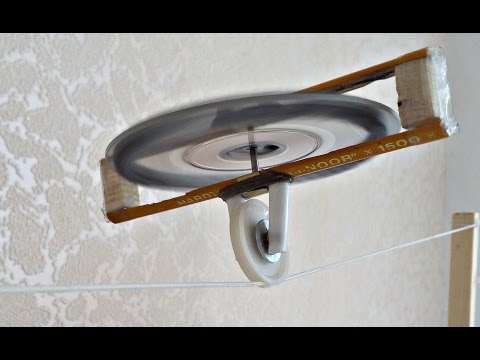

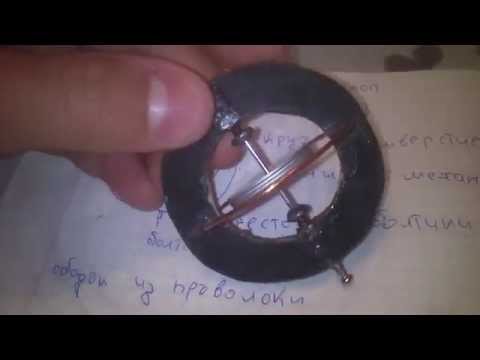

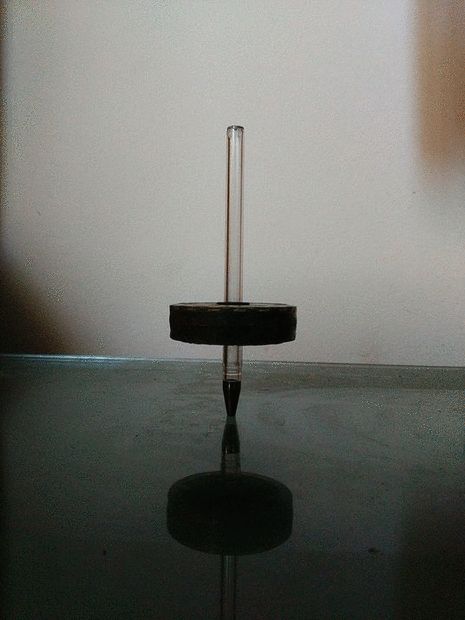

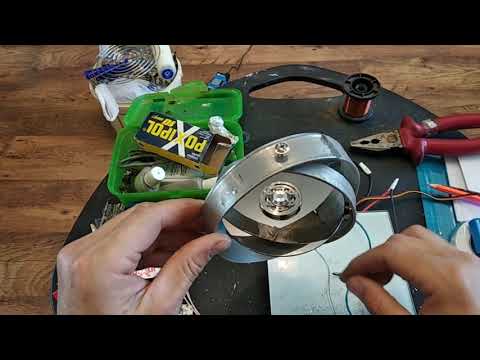

Да,из мусора))нам понадобится-1.кусок ламината(нашол обрезок у деда на балконе), 2.Донышко и крышка консервной банки(съел фасоль-получил банку) 3.Стальная палочка(самая сложная деталь-нашол на улице) 4.Пластилин(спёр у сестры) 5.Гайки или(и)грузила 6.два шурупа,кернер(острая штука на конце,сойдёт и шило,всё у деда) 6.проволока(медная толстая,у деда нашол)) 7.Поксипол(или др.застывающий клей,взял у деда)) 8. Изолента(там же)) 9.Нитки(для запуска и кое-чего ещё,у бабушки)) а так же пила,отвёртка и др… общая идея понятна тут

далее вырежем из ламината рамку и согнём в кольцо проволоку,так же в шурупах надо пробить по углублению шилом(я не делал заново,я просто разобрал свой гироскоп и сфоткал части…))

потом соберём главную часть-ротор(или както по другому))берём донышко и горлышко(они одинаковые)делаем в них по дырке(в цетре!!)дырка должна быть толщиной с палку железную.Железный стержень обрежем по длине,концы заточим.Что бы центровка была лучше,вставим стержень в дрель и как на станке заточим напильником с 2 сторон так же надо сделать канавку для завода ниткой(на фотке найдётё))на один из дисков намажем пластилина,а в него напихаем гаек и грузил(у кого есть стальное кольцо-ваще шикарно)затем соединим оба диска(бутерброд)и проткнём их через дырки осью.Смаза всё ето дело поксиполом,засунем его(дело))в дрель и пока поксипол стынет,будем центровать диск(чтоб не бил)ето самая важная часть работы. Баланс должен быть идеальным.

собираем по картинке,свободный ход ротора вверх-вниз должен быть минимальным(чувствуется,но чутьчуть) ставим защиту из проволоки,прикрепляем её ниткой,и готово.

Гироскоп, что это и как его использовать?

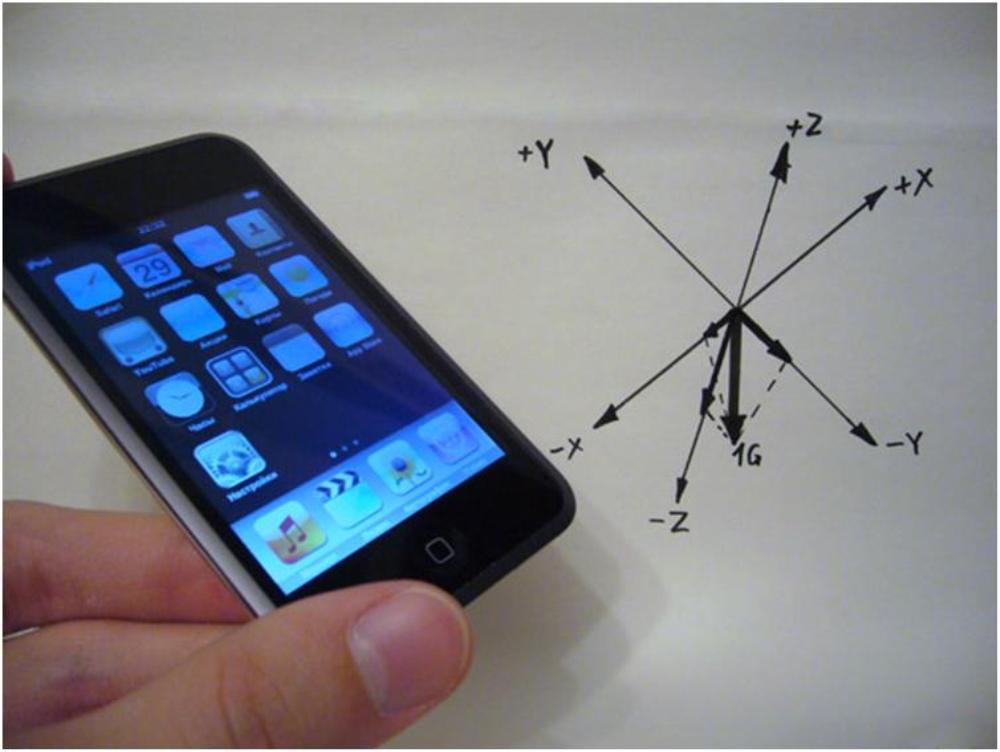

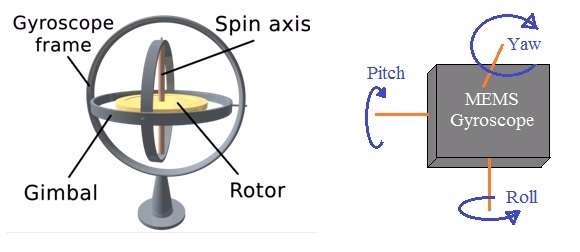

Гироскоп является специальным чипом, который находится внутри смартфона. Если вам интересно, как он выглядит, вам нужно будет разобрать телефон, иначе вам до него не добраться. Данный чип занимается анализом размещения телефона в пространстве и вычислением углов его положения.

Кроме телефонов, такие приборы применяются в авиации, мореплавании, космосе. Часть из них находятся в различных домашних устройствах.

Заглянем в историю

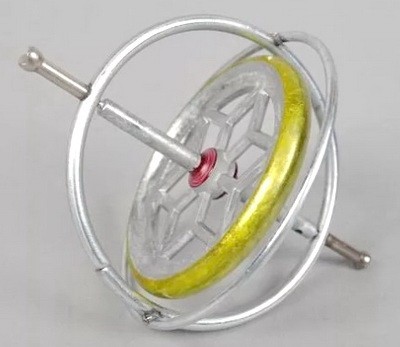

Что бы было понятно, прототипом гороскопа является детская игрушка «Юла». Гироскоп работает по похожему принципу. Также, что-то подобное есть и в человеческих ушах, вроде волчка. Когда мы начинаем крутиться, нам кажется, что крутятся все стены. Но, данная часть тела помогает держать равновесие. Нечто подобное происходит и в телефоне.

Если взять телефонный гироскоп, то его широкой публике впервые представил профессор из Германии, который занимается математикой и астрономией И. Боненберг. Но, часть ученых считают, что данный прибор изобрели на 3 года раньше.

Но, вернёмся к телефонам. Самой первой компанией, установившей гироскоп на собственном гаджете, является Apple. Поэтому, впервые данный прибор внедрили в Айфоне. На данный же момент, почти у всех новых телефонах он присутствует. Узнать, есть ли он на вашем устройстве довольно просто, нужно просто просмотреть документацию.

Также, зайдя в характеристики прибора, в раздел «Датчики», вы получите подробные данные о всех встроенных устройствах. Если же вам кажется, что его в телефоне нет, то это можно проверить с помощью приложения Sensor Box for Android. Этот софт вам расскажет про все найденные датчики.

Использование гироскопа в мобильных устройствах

Давайте же затронем тему использования гироскопа в мобильных устройствах и игровых приставках. В настоящее время в большинстве смартфонов используется так называемый МЭМС-акселерометр. Будучи датчиком ускорения, в покойном состоянии он видит только один вектор — вектор всемирной силы тяготения, который всегда направлен к центру Земли. По разложениям вектора на чувствительные оси датчика без каких-либо затруднений вычисляется угловое положение устройства в пространстве. Также разложение вектора может показать, что датчик неспособен определить разворот устройства по углу курса, то есть поворот влево или вправо при поставленном на ребро смартфоне — проекция вектора на курс всегда равняется нулю. Впервые игровой контроллер, умеющий определять своё положение в пространстве, был выпущен компанией Nintendo — Wii Remote для игровой приставки Wii, и в нём используется только трёхмерный акселерометр.

Кроме того, гироскоп стал применяться и в игровых контроллерах. Например, Sixaxis для SONY PlayStation третьего поколения и Wii MotionPlus для Nintendo Wii. В обоих игровых контроллерах используются два дополняющих друг друга пространственных сенсора: гироскоп, а также акселерометр. Также в новейших контроллерах, кроме акселерометра, используется дополнительный пространственный сенсор — гироскоп. Если привести работу гироскопа в других вещах, то существуют игрушки на основе гироскопа. Самыми банальными примерами являются йо-йо и волчок или в народе его называют «юла». Волчки же отличаются от гироскопов тем, что не имеют ни одной неподвижной точки.

В других сферах также есть применение гироскопу — их целый список. Гироскоп используется в приборах навигации в самолётах и космических аппаратах, в оружии (пуля при стрельбе закручивается, это придаёт ей гораздо большую устойчивость и повышает точность стрельбы), колёса велосипеда или подобного устройства работают как гироскопы — это не даёт ездоку упасть. Таким образом, любой вращающийся предмет можно назвать гироскопом — он противодействует отклонению оси вращения.

Принцип работы

Принцип работы гироскопа заключается в грузиках, которые вибрируют на плоскости с частотой скорости умноженной на перемещение. При повороте гироскопа возникает так называемое Кориолисово ускорение. Если вы пропускали физику в школе или не знаете, то у всех тел есть единое свойство — при вращении они сохраняют свою ориентацию относительно направления силы тяжести. По сути, гироскоп — это волчок, который вращается вокруг вертикальной оси, закреплённый в раме, которая способна поворачиваться вокруг горизонтальной оси, и в свою очередь закреплена в другой раме, которая может поворачиваться вокруг третьей оси. Таким образом, можно придти к выводу: как бы мы не поворачивали волчок, он всегда имеет возможность всё равно находиться в вертикальном положении. Датчики снимают сигнал, как волчок ориентирован относительно рам, а процессор считывает, как рамы в этом случае должны быть расположены относительно силы тяжести.

Гироскопы применяются в технике. Они используются в виде компонентов как в системах навигации (авиагоризонт, гирокомпас и т. п.), так и в системах ориентации и стабилизации космических аппаратов. Что касается той самой системы стабилизации, то она бывает трёх типов: система силовой стабилизации (используется на двухстепенных гироскопах), система индикаторно-силовой стабилизации (также на двухстепенных гироскопах) и система индикаторной стабилизации (на трёхстепенных гироскопах).

А теперь поподробнее об этих трёх основных типах. Система силовой стабилизации: для стабилизации вокруг каждой оси требуется один гироскоп. Сама стабилизация осуществляется непосредственно гироскопом, а также двигателем разгрузки. В начале действует гироскопический момент, а потом уже подключается двигатель разгрузки. Система индикаторно-силовой стабилизации: для стабилизации также требуется один гироскоп. Стабилизация осуществляется только двигателями разгрузки, но в начале появляется небольшой гироскопический момент. И последняя — система индикаторной стабилизации: для стабилизации вокруг двух осей нужен один гироскоп. Стабилизация осуществляется только двигателями разгрузки.

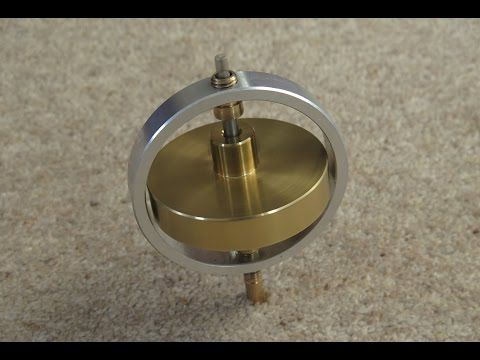

Инструкция

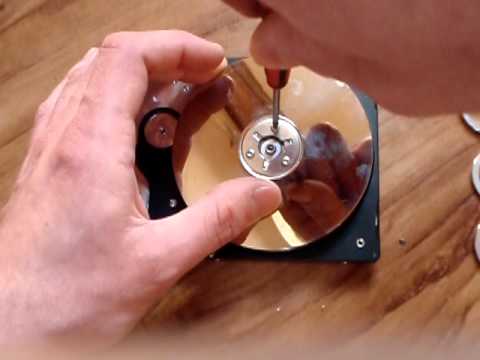

Имея эти запчасти, мы можем приступить к сбору ротора. Ровно по центру крышек от консервных банок пробиваем дырочки, желательно таким же гвоздем, как и тот, из которого мы будем делать ось ротора. Далее с помощью пластилина крепим гайки на крышке, можно положить больше шести, вес по краю ротора увеличит время его вращения.
Далее делаем ось. Для этого закрепим электродрель в тисках, затянем в нем гвоздь без шляпки и напильником заточим. Так заточка оси будет располагаться максимально близко к центру оси. Заточить необходимо с двух сторон.
Не вынимая заточенную ось из дрели, сделаем желоб для нити, которой будет запускать ротор. На ось прикрепляем крышку с гайками с помощью клея, но не используйте такой, который застывает слишком быстро. Хорошо подойдет «Поксипол». Промажьте гайки этим же клеем.
Теперь самое главное – балансировка. Пока клей сохнет, вам нужно идеально разместить грузы по краю крышки. Включаем дрель (вертикально), если вращающийся ротор бьет в какую-то сторону, то какой-то груз расположен не правильно. Поправляем, пробуем снова. Смазываем гайки сверху и накрываем второй крышкой. На края ротора приклеиваем изоленту. Сушим. Сам ротор готов!
Берем два болта подлиннее, крепим в тиски и пробиваем в них углубления, в которых будет закреплён ротор. Теперь нужно придумать внешнюю рамку. Из ламината вырезаем круг. Лучше заранее прорисовать его циркулем. Сразу прорисуйте вертикальную и горизонтальную линии под углом 90 градусов. Внутри вырезаем круг поменьше, но такой, чтобы туда помещался ротор. По горизонтальным линиям делаем дырочки для болтов друг против друга. Вкручиваем болты. Между ними помещаем ось нашего гироскопа. При этом нельзя затягивать слишком плотно, иначе трение будет гасить скорость вращения, и ничего не получится. Оставьте около 1 мм хода, но так, чтобы гироскоп не вываливался из болтов. Приклеиваем болты к планке, чтобы вибрация не выкрутила их из рамки.
Осталось только установить защиту. Берем толстую проволоку, сгибаем в кольцо. По месту отмеченной горизонтали прикрепляем к нашему изделию. Гироскоп готов. Наматываем ниточку на ось и, резко дергая за нее, проверяем работоспособность.

Гироскопы предназначены для демпфирования угловых перемещений моделей вокруг одной из осей, либо стабилизации их углового перемещения. Применяются в основном на летающих моделях в случаях, когда необходимо повысить стабильность поведения аппарата или создать ее искусственно. Наибольшее применение (около 90%) гироскопы нашли в вертолетах обычной схемы для стабилизации относительно вертикальной оси путем управления шагом рулевого винта. Это обусловлено тем, что вертолет обладает нулевой собственной стабильностью по вертикальной оси. В самолетах гироскоп может стабилизировать крен, курс и тангаж. Курс стабилизируют в основном на турбореактивных моделях для обеспечения безопасного взлета и посадки, — там большие скорости и взлетные дистанции, а ВПП, как правило, узкая. Тангаж стабилизируют на моделях с малой, нулевой, либо отрицательной продольной устойчивостью (с задней центровкой), повышающей их маневренные возможности. Крен полезно стабилизировать даже на учебных моделях.

На самолетах и планерах спортивных классов гироскопы запрещены требованиями FAI.

Гироскоп состоит из датчика угловой скорости и контроллера. Как правило, они конструктивно объединены, хотя на устаревших, а также «крутых» современных гироскопах размешены в разных корпусах.

По конструкции датчиков вращения, гироскопы можно разделить на два основных класса: механические и пьезо. Точнее, сейчас делить особо уже не на что, потому что механические гироскопы полностью сняты с производства как морально устаревшие. Тем не менее, распишем и их принцип работы тоже, хотя бы ради исторической справедливости.

Основу механического гироскопа составляют тяжелые диски, закрепленные на валу электродвигателя. Двигатель в свою очередь имеет одну степень свободы, т.е. может свободно вращаться вокруг оси, перпендикулярной валу двигателя.

Раскрученные двигателем тяжелые диски обладают гироскопическим эффектом. Когда вся система начинает вращаться вокруг оси, перпендикулярной двум другим, двигатель с дисками отклоняется на определенный угол. Величина этого угла пропорциональна скорости поворота (те, кто интересуется силами, возникающими в гироскопах, могут поглубже ознакомиться с кориолисовым ускорением в специальной литературе). Отклонение мотора фиксируется датчиком, сигнал которого поступает на блок электронной обработки данных.

Развитие современных технологий позволило разработать более совершенные датчики угловых скоростей. В результате появились пьезогироскопы, которые к настоящему времени полностью вытеснили механические. Конечно, они по-прежнему используют эффект кориолисова ускорения, но датчики являются твердотельными, то есть вращающиеся части отсутствуют. В наиболее распространенных датчиках используются вибрирующие пластины. Поворачиваясь вокруг оси, такая пластина начинает отклоняться в плоскости, поперечной плоскости вибрации. Это отклонение измеряется и поступает на выход датчика, откуда снимается уже внешней схемой для последующей обработки. Самыми известными производителями подобных датчиков являются фирмы Murata и Tokin .

Пример типичной конструкции пьезоэлектрического датчика угловых скоростей дан на следующем рисунке.

У датчиков подобной конструкции есть недостаток в виде большого температурного дрейфа сигнала (т.е. при изменении температуры на выходе пьезодатчика, находящегося в неподвижном состоянии, может появиться сигнал). Однако достоинства, получаемые взамен, намного перекрывают это неудобство. Пьезогироскопы потребляют намного меньший ток по сравнению с механическими, выдерживают большие перегрузки (менее чувствительны к авариям), позволяют более точно реагировать на повороты моделей. Что касается борьбы с дрейфом, то в дешевых моделях пьезогироскопов есть просто регулировка «нуля», а в более дорогих — автоматическая установка «нуля» микропроцессором при подаче питания и компенсация дрейфа температурными датчиками.

Жизнь, однако, не стоит на месте, и вот уже в новой линейке гироскопов от Futaba (Семейство Gyxxx с системой «AVCS») уже стоят датчики от Silicon Sensing Systems , которые очень выгодно отличаются по характеристикам от продуктов Murata и Tokin. Новые датчики имеют более низкий температурный дрейф, более низкий уровень шумов, очень высокую виброзащищенность и расширенный диапазон рабочих температур. Это достигнуто за счет изменения конструкции чувствительного элемента. Он выполнен в виде кольца, работающего в режиме изгибных колебаний. Кольцо делается методом фотолитографии, как микросхема, поэтому датчик называется SMM (Silicon Micro Machine). Не будем углубляться в технические подробности, любопытные смогут найти все здесь: https://www.spp.co.jp/sssj/comp-e.html . Приведем лишь несколько фотографий самого датчика, датчика без верхней крышки и фрагмента кольцевого пьезоэлемента.

Типичные гироскопы и алгоритмы их работы

Наиболее известными производителями гироскопов на сегодняшний день являются фирмы Futaba , JR-Graupner , Ikarus , CSM , Robbe , Hobbico и т.д.

Теперь рассмотрим режимы работы, которые используются в большинстве выпускаемых гироскопов (всякие необычные случаи рассмотрим потом отдельно).

Гироскопы со стандартным режимом работы

В этом режиме гироскоп демпфирует угловые перемещения модели. Такой режим достался нам в наследство от механических гироскопов. Первые пьезогироскопы отличались от механических в основном датчиком. Алгоритм работы остался неизменным. Суть его сводится к следующему: гироскоп измеряет скорость поворота и выдает коррекцию к сигналу с передатчика, чтобы замедлить вращение, насколько это возможно. Ниже дается пояснительная блок-схема.

Как видно из рисунка, гироскоп пытается подавить любое вращение, в том числе и то, которое вызвано сигналом с передатчика. Чтобы избежать такого побочного эффекта, желательно на передатчике задействовать дополнительные микшеры, чтобы при отклонение ручки управления от центра, чувствительность гироскопа плавно уменьшалась. Такое микширование может быть уже реализовано внутри контроллеров современных гироскопов (чтобы уточнить, есть оно или нет — посмотрите характеристики устройства и руководство по эксплуатации).

Регулировка чувствительности реализуется несколькими способами:

Дистанционная регулировка отсутствует. Чувствительность задается на земле (регулятором на корпусе гироскопа) и не меняется во время полета.
Дискретная регулировка (dual rates gyro). На земле задается два значения чувствительности гироскопа (двумя регуляторами). В воздухе можно выбирать нужное значение чувствительности по каналу регулирования.
Плавная регулировка. Гироскоп выставляет чувствительность пропорционально сигналу в регулирующем канале.

В настоящее время практически все современные пьезогироскопы имеют плавную регулировку чувствительности (а о механических гироскопах можно уже смело забыть). Исключение составляют только базовые модели некоторых производителей, где чувствительность устанавливается регулятором на корпусе гироскопа. Дискретная регулировка необходима только с примитивными передатчиками (где нет дополнительного пропорционального канала или нельзя выставить длительности импульсов в дискретном канале). В этом случае в канал регулирования гироскопа можно включить небольшой дополнительный модуль, который будет выдавать заданные значения чувствительности в зависимости от положения тумблера дискретного канала передатчика.

Если говорить о достоинствах гироскопов, реализующих только «стандартный» режим работы, то можно отметить, что:

Такие гироскопы имеют довольно низкую цену (вследствие простоты реализации)
При установке на хвостовую балку вертолета, новичкам проще выполнять полеты по кругу, так как за балкой можно особенно не следить (балка сама разворачивается по ходу движения вертолета).

Недостатки:

В недорогих гироскопах термокомпенсация сделана недостаточно хорошо. Необходимо вручную выставлять «ноль», который может сместиться при изменении температуры воздуха.
Приходится применять дополнительные меры по устранению эффекта подавления гироскопом управляющего сигнала (дополнительное микширование в канале управления чувствительности или увеличение расхода рулевой машинки).

Вот довольно известные примеры описанного типа гироскопов:

При выборе рулевой машинки, которая будет подключаться к гироскопу, следует отдавать предпочтение более быстрым вариантам. Это позволит добиться большей чувствительности, без риска, что в системе возникнут механические автоколебания (когда из-за перерегулирования рули начинают сами двигаться из стороны в сторону).

Гироскопы с режимом удержания направления

В этом режиме стабилизируется угловое положение модели. Для начала маленькая историческая справка. Первой фирмой, которая сделала гироскопы с таким режимом, была CSM. Режим она назвала Heading Hold. Поскольку название было запатентовано, другие фирмы стали придумывать (и патентовать) свои собственные названия. Так возникли марки «3D», «AVSC» (Angular Vector Control System) и другие. Такое многообразие может повергнуть новичка в легкое замешательство, но на самом деле, никаких принципиальных различий в работе таких гироскопов нет.

И еще одно замечание. Все гироскопы, которые имеют режим Heading Hold, поддерживают также и обычный алгоритм работы. В зависимости от выполняемого маневра, можно выбирать тот режим гироскопа, который больше подходит.

Итак, о новом режиме. В нем гироскоп не подавляет вращение, а делает его пропорциональным сигналу с ручки передатчика. Разница очевидна. Модель начинает вращаться именно с той скоростью, с которой нужно, независимо от ветра и других факторов.

Посмотрите блок-схему. По ней видно, что из управляющего канала и сигнала с датчика получается (после сумматора) разностный сигнал ошибки, который подается на интегратор. Интегратор же меняет сигнал на выходе до тех пор, пока сигнал ошибки не будет равен нулю. Через канал чувствительности регулируется постоянная интегрирования, то есть скорость отработки рулевой машинки. Разумеется, вышеприведенные объяснения весьма приблизительны и обладают рядом неточностей, но ведь мы собираемся не делать гироскопы, а применять их. Поэтому нас гораздо больше должны интересовать практические особенности применения подобных устройств.

Достоинства режима Heading Hold очевидны, но хочется особо подчеркнуть плюсы, которые проявляются при установке такого гироскопа на вертолет (для стабилизации хвостовой балки):

на вертолете начинающий пилот в режиме висения может практически не управлять хвостовым винтом
отпадает необходимость в микшировании шага хвостового винта с газом, что несколько упрощает предполетную подготовку
триммирование хвостового винта можно производить без отрыва модели от земли
становится возможным выполнение таких маневров, которые раньше были затруднены (например, полет хвостом вперед).

Для самолетов применение данного режима тоже может быть оправдано, особенно на некоторых сложных 3D-фигурах вроде «Torque Roll».

Вместе с тем следует отметить, что каждый режим работы имеет свои особенности, поэтому использование Heading Hold везде подряд не является панацеей. При выполнении обычных полетов на вертолете, особенно новичками, использование функции Heading Hold может привести к потере управления. Например, если не управлять хвостовой балкой при выполнении виражей, то вертолет опрокинется.

В качестве примеров гироскопов, которые поддерживают режим Heading Hold, можно привести следующие модели:

Переключение между стандартным режимом и Heading Hold производится через канал регулировки чувствительности. Если менять длительность управляющего импульса в одну сторону (от средней точки), то гироскоп будет работать в режиме Heading Hold, а если в другую — то гироскоп перейдет в стандартный режим. Средная точка — когда длительность канального импульса равна примерно 1500 мкс; то есть, если бы мы подключили на этот канал рулевую машинку, то она установилась бы в среднее положение.

Отдельно стоит затронуть тему применяемых рулевых машинок. Для того, чтобы добиться максимального эффекта от Heading Hold, нужно ставить рулевые машинки с повышенной скоростью работы и очень высокой надежностью. При повышении чувствительности (если скорость отработки машинки позволяет), гироскоп начинает перекладывать сервомеханизм очень резко, даже со стуком. Поэтому машинка должна иметь серьезный запас прочности, чтобы долго прослужить и не выйти из строя. Предпочтение стоит отдавать так называемым «цифровым» машинкам. Для самых современных гироскопов разрабатывают даже специализированные цифровые сервомашинки (например, Futaba S9251 для гироскопа GY601). Помните, что на земле, из-за отсутствия обратной связи от датчика вражений, если не принять дополнительных мер, то гироскоп обязательно выведет рулевую машинку в крайнее положение, где она станет испытывать максимальную нагрузку. Поэтому если в гироскоп и рулевую машинку не встроены функции ограничения хода, то рулевая машинка должна уметь выдерживать большие нагрузки, чтобы не выйти из строя еще на земле.

Как активировать гироскоп для Android устройств? Пошаговое руководство

Гироскоп – это датчик, встроенный в мобильные телефоны, чтобы лучше определять движения, которые они совершают. Это технология, реализованная в текущих моделях, которая позволяет телефону мгновенно определять положение, в котором он находится, и происходящее смещение, даже когда дело доходит до определения скорости вращения, которой он подвержен.

Эта смесь осциллографа и акселерометра позволяет терминалу определять пальцем, в какой космической плоскости он находится и какое у него ускорение. Это то, что используется, в частности, в таких областях, как виртуальная реальность или дополненная реальность , позволяя пользователям наслаждаться более захватывающими впечатлениями при воспроизведении или просмотре контента, который требует их взаимодействия с телефоном, например виртуальной реальности или дополненной реальности.

Это не то, что доступно во всех моделях. , а также требует некоторого обслуживания для правильного функционирования в тех, которые есть. Если вы не знаете, как активировать или настроить гироскоп для вашего телефона или планшета Android , здесь мы дадим вам ряд рекомендаций для этого. Кроме того, в этом пошаговом руководстве мы также объясним, как откалибровать и активировать его на смартфонах, которые изначально не поддерживаются.

Действия по активации / деактивации гироскопа на смартфонах и планшетах Android

Существуют специальные решения для разных типов и моделей мобильных телефонов; однако есть и тот, который работает с подавляющим большинством смартфонов. Ensuite, мы объясним, как использовать гироскоп на смартфонах и планшетах Android.

1 – Доступ к настройкам телефона

Если ваш телефон выключен, включите его и запустите Android как обычно. Подождите, пока все загрузится, и после стабилизации войдите в меню “Настройки” затем «Мои устройства» . Для этого вам просто нужно нажать на значок. внутри есть шестерня.

2 – Найдите раздел движения

Теперь, в зависимости от модели и марки вашего терминала, вы можете найти тот или иной вариант. Прокрутите список разделов, пока не найдете раздел под названием ” Движения и жесты »Или, аналогично, «Движения» .Когда вы его найдете, это просто нажмите на него, чтобы получить доступ его настройки и идем дальше.

3 – Откалибруйте гироскоп

Поскольку гироскоп всегда активирован, вам не нужно ничего делать, чтобы активировать его. Точно так же вы ничего не можете сделать, если хотите его выключить.

Зная это, что вам нужно сделать для завершения процесса калибровки, на экране, в котором вы сейчас находитесь, нажмите «Калибровка гироскопа» ou «Откалибруйте гироскоп» . Это может не показаться на первый взгляд, и в первую очередь вам нужно нажать на ” Расширенные настройки ». Кроме того, эта калибровка может отображаться прямо в меню. “Настройки” . Если это так, вы избавите себя от необходимости просматривать больше разделов.

* Примечание: это может быть вы не смог найти ничего, чтобы сделать эту настройку. Если это произойдет с вами, ваш терминал не имеет этого датчика и не может его использовать.

«ОБНОВЛЕНИЕ ✅ Вам нужно включить или выключить подвижное расширение гироскопа, и вы не знаете, как это сделать?» ⭐ ВОЙДИТЕ ЗДЕСЬ ⭐ и узнайте, как это сделать шаг за шагом с помощью этого ✅ ЛЕГКОГО и БЫСТРОГО РУКОВОДСТВА »

Есть специальные приложения, которые помогают определить, есть ли у вас гироскоп или нет. Допустимый вариант – применение гироскоп тест, который определит, есть ли у нашего терминала эта функция.

Как мне установить и откалибровать гироскоп, если на моем устройстве нет этой опции?

Если вы один из тех пользователей, чей терминал не поддерживает эту функцию, решение есть. Мы объясним здесь как установить и откалибровать гироскоп, если на вашем устройстве нет этой опции .

Следуйте инструкциям, которые мы укажем ниже:

Создать текстовый документ (.txt) на вашем ПК с именем ” android.hardware.sensor.gyroscope.xml “(Без кавычек).

Откройте его в блокноте и напишите внутри следующее:

<?xml version="1.0? encoding="utf-8??>

<permissions>

<feature name="android.hardware.sensor.gyroscope" />

</permissions>

Подключите телефон к ПК с помощью USB-кабеля. и, когда будет предложено, выберите опцию, чтобы использовать его в качестве запоминающего устройства.
Теперь вам нужно взять текстовый файл, скопируйте и вставьте это в пути ” система / etc / permissions »Которая находится во внутренней памяти вашего терминала. Если папка не существует или существует, но у нее нет прав на запись, вы должны создать или изменить ее через свой мобильный файловый проводник и не забудьте установить флажок ” Крепление R / W ».
Отключите свой мобильный телефон от компьютера и теперь, найдите файл, который вы только что передали. Как только вы найдете его, введите его параметры, чтобы открыть окно разрешений.
Перейти в раздел » восьмеричный “И напиши ему” rw-rr- »С номером 644 . В противном случае вы должны уйти ле autorisations « Владелец “,” Группа “И” другой » в ” чтение “А также добавить” Письмо ” сначала. То же, что и на следующем изображении.

Когда ты это сделаешь тебе просто нужно перезагрузить телефон и у вас будет симуляция гироскопа в вашем терминале.

Если у вас есть какие-либо вопросы, оставляйте их в комментариях, мы свяжемся с вами как можно скорее, и это будет большим подспорьем для большего числа участников сообщества.
Je Vous remercie!

report this ad

Гироскоп – frwiki.wiki

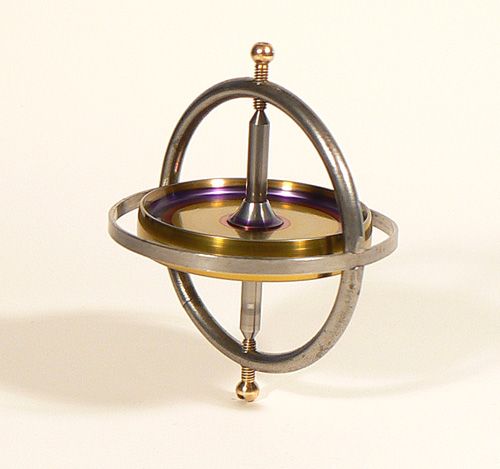

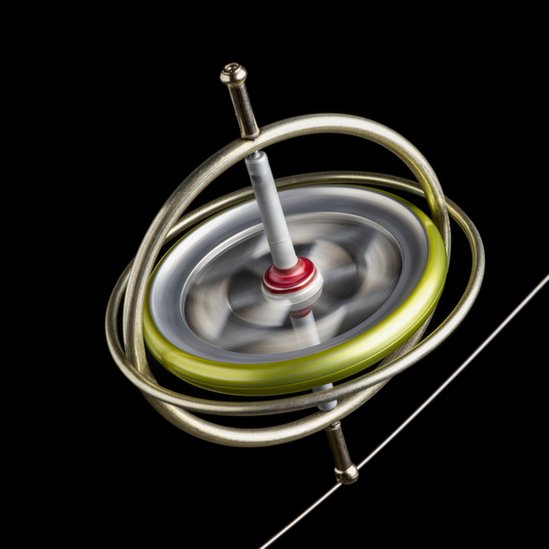

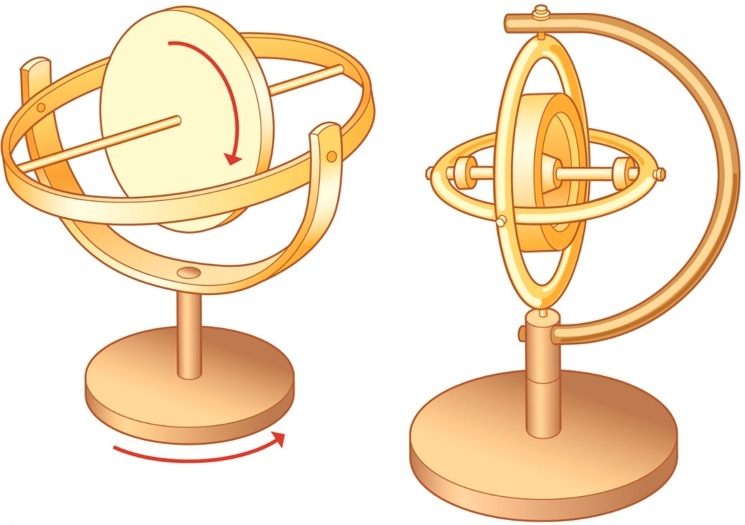

Пример гироскопа, ось вращения которого свободна по двум степеням свободы. Ротора (вращающаяся центральная пластина) будет держать его ось вращения неподвижного независимо от ориентации внешних кругов, но только тогда , когда он вращается.

Гироскоп (от греческого « который наблюдает вращение») представляет собой устройство состоит из диска, ось вращения свободно принимать все возможные ориентации благодаря системе карданного подвеса . В этом устройстве используется принцип сохранения углового момента в физике (или даже гироскопическая устойчивость или гироскопический эффект). Этот фундаментальный закон механики состоит в том, что при отсутствии крутящего момента, приложенного к твердому телу, вращающемуся вокруг одной из своих главных осей , последняя сохраняет свою неизменную ось вращения. Когда к устройству прилагается крутящий момент, это вызывает прецессию или нутацию.

вращающегося тела.

Гироскопы используются в качестве датчиков углового положения, а гироскопы – в качестве датчиков угловой скорости. Гироскоп дает угловое положение (только по одной или двум осям) своей системы отсчета относительно инерциальной (или галилеевой) системы отсчета.

Резюме

1 Гироскопический эффект
2 Гироскоп Фуко
3 Общие
4 физических закона
5 применений
6 Примечания и ссылки
7 См. Также
- 7.1 Библиография
- 7.2 Статьи по теме
- 7.3 Внешние ссылки

Гироскопический эффект

Основная часть устройства представляет собой тяжелое колесо, масса которого передается на периферию, называемую тором (или любым объектом, имеющим цилиндрическую симметрию), вращающимся с высокой скоростью вокруг своей оси. Однажды начавшись, она сопротивляется изменениям в своей ориентации. Когда гироскоп вынужден это сделать, он реагирует парадоксальным образом: двигаясь не в направлении силы, которую он испытывает, как можно было бы ожидать, а в перпендикулярном направлении.

Простой способ испытать этот эффект – держать велосипедное колесо на расстоянии вытянутой руки за гайки ступицы и попросить другого человека быстро его крутить. Когда вы пытаетесь наклонить вращающееся колесо в сторону, вы чувствуете сопротивление. Это сохранение крутящего момента, которое имеет тенденцию противодействовать этому движению. Гироскопический эффект инерционного сопротивления также заметен, когда вы держите в руке большой вращающийся жесткий диск компьютера или портативную шлифовальную машину, объекты, которые пытаются противодействовать любому изменению направления, наложенному на них.

Гироскоп Фуко

Копия гироскопа, изобретенного Леоном Фуко в 1852 году, построенного Фроманом для Всемирной выставки 1867 года ( Национальная консерватория искусств и ремесел Парижа).

Тор, освобожденный двойным подвесом на карданных шарнирах (3 степени свободы), был впервые создан в 1810 году немецким астрономом Боненбергером, затем усовершенствован и, таким образом, крещен в 1852 году Леоном Фуко, чтобы продемонстрировать уже установленное вращение Земли .

в 1851 году своим знаменитым маятником Фуко . Эксперимент с маятником, проведенный публично в Пантеоне (Париж), не показался научному сообществу достаточно убедительным, что побудило Фуко создать точный гироскоп в следующем году.

Таким образом, в 1852 году Фуко представил устройство, способное поддерживать достаточно быстрое вращение (от 150 до 200 оборотов в секунду) в течение достаточно длительного промежутка времени (около десяти минут) для проведения наблюдаемых измерений. Создание этого высокоточного инструмента было механическим подвигом для того времени (и до сих пор) и демонстрирует талант Фуко и его соавтора Фромана в механике: движущиеся части должны быть очень тщательно сбалансированы, а трение сведено к минимуму.

Вращение Земли показывает земному наблюдателю полный оборот оси вращения гироскопа за звездные сутки, причем направление этого, по-видимому, фиксировано по отношению к звездам, и этот эффект не виден. Ось вращения гироскопа сделана параллельной оси вращения Земли.

Фуко понял, что его устройство представляет собой инерциальный ориентир и что его можно использовать для обозначения севера и широты места. Действительно, как только ось гироскопа сделана параллельной оси Земли, он больше не перемещается, какие бы движения и смещения ни находились в его опоре, но это свойство могло иметь только практическую пользу, поскольку мы не знали, как для поддержания высокой скорости вращения тора гироскопа в течение неопределенного периода времени. Затем в 1890 году Хопкинс будет использовать электродвигатель для непрерывного привода тора гироскопа. Наконец, благодаря электродвигателю, Аншютц в 1908 году и Сперри в 1911 году создали гироскопический компас разного принципа, причем гироскопический компас был частным применением гироскопа, который вынужден указывать север. Практическая реализация гироскопических компасов с нетерпением ожидалась для нужд военной навигации, потому что корабли теперь были построены из черных металлов, что усложняло использование традиционного магнитного компаса, очень нарушенного в этой враждебной среде, и даже больше на борту подводных лодок, чей флот только начинался. расти. Кроме того, гироскопический компас продолжает работать в высоких широтах, в том числе на полюсах, а магнитный компас там больше не используется. Наконец, гироскопический компас указывает истинный север, а магнитный компас указывает магнитный север, полюс которого не находится на географическом Северном полюсе. Гироскоп будет все еще можно найти в инерциальной руководстве по ракетам и, например, в пилотном к Луне во время программы Apollo . Он также используется в искусственных спутниках для контроля ориентации .

Общий

Работа гироскопа основана на сохранении момента количества движения (или момента количества движения ).

Гироскопы могут использоваться для создания гирокомпасов, которые дополняют или заменяют магнитные компасы (компасы) на кораблях, самолетах и транспортных средствах в целом, а также для обеспечения устойчивости мотоциклов, космического телескопа Хаббла и в качестве хранилища для угловой момент для реактивных колес . Вопреки распространенному мнению, явление прецессии незначительно в случае баланса велосипеда .

Гироскопические эффекты также являются основой игрушек, таких как йо-йо , Powerballs , волчки или даже диаболо .

Физические законы

Пример прецессионного движения оси гироскопа.

Основное уравнение, описывающее поведение гироскопа:

τ→знак равноdL→dт{\ displaystyle {\ vec {\ tau}} = {\ frac {d {\ vec {L}}} {dt}}}

где векторы и – соответственно момент (или крутящий момент ) гироскопа и его угловой момент . τ→{\ displaystyle {\ vec {\ tau}}}L→{\ displaystyle {\ vec {L}}}

В случае гироскопического приближении , где скорость вращения со высока, мы приближенный л путем , скаляром я быть его моментом инерции , а его вектор угловой скорости . Уравнение становится: яω→{\ displaystyle I {\ vec {\ omega}}}ω→{\ displaystyle {\ vec {\ omega}}}

τ→знак равноd(яω→)dтзнак равнояα→{\ displaystyle {\ vec {\ tau}} = {{d (I {\ vec {\ omega}})} \ over {dt}} = I {\ vec {\ alpha}}}

где вектор – его угловое ускорение. α→{\ displaystyle {\ vec {\ alpha}}}

Из этого следует, что крутящий момент, приложенный перпендикулярно оси вращения и, следовательно, перпендикулярно оси вращения , вызывает смещение, перпендикулярное оси вращения . Это движение называется прецессией . Угловая скорость прецессии Ω _P определяется выражением τ→{\ displaystyle {\ vec {\ tau}}}L→{\ displaystyle {\ vec {L}}}L→{\ displaystyle {\ vec {L}}}

τ→знак равноΩ→п∧L→{\ displaystyle {\ vec {\ tau}} = {\ vec {\ Omega}} _ {P} \ wedge {\ vec {L}}}

Явление прецессии можно наблюдать, поместив гироскоп, вращающийся вокруг своей вертикальной оси и опирающийся на землю или точку, прикрепленную к земле одним концом. Вместо того, чтобы падать, как вы могли ожидать, гироскоп, кажется, бросает вызов гравитации, оставаясь на своей вертикальной оси, даже если один конец оси не поддерживается. При сохранении энергии свободный конец оси медленно описывает круг в горизонтальной плоскости.

Как показывает второе уравнение, при постоянном моменте силы тяжести скорость прецессии гироскопа обратно пропорциональна его угловому моменту. Это означает, что по мере того, как трение замедляет вращательное движение гироскопа, скорость прецессии увеличивается. Это продолжается до тех пор, пока устройство не перестанет вращаться достаточно быстро, чтобы выдерживать собственный вес, затем оно прекратит прецессию и выйдет из держателя.

Использует

Блок инерции , гирокомпас
Наведение торпед и ракет инерционным блоком
В авиации искусственный горизонт , указатель курса, координатор или указатель поворота. Ось вращения гироскопа при полной свободе имеет только две степени свободы. по этой причине в самолете искусственный горизонт, состоящий из вертикального гироскопа, может измерять только крен и тангаж. Второй гироскоп, на этот раз горизонтальный, позволяет измерить рыскание, чтобы отобразить курс самолета на гирокомпасе, также называемом консерватором курса.
Бумеранг , диаболо , powerball , волчок , йо-йо
Стабилизатор камеры при съемке, нарушенной движением волн, тангажом самолета и т. Д.
Попытки (наполовину успешные) использовать гигантские гироскопы для подавления крена на больших лайнерах, таких как Conte di Savoia в 1930-х годах: в настоящее время большие пассажирские суда стабилизируются с помощью стабилизаторов (убирающихся в хорошую погоду), действующих как поверхности управления креном на самолете. Эти элероны имеют сервоуправление и управляются гироскопами меньшего размера.
На мотоциклах есть много устойчивости к гироскопическому эффекту.
ПТ (пример Сигвей ), электрическое транспортное средство автомобиль использует гироскопы для обеспечения его стабилизации независимо друг от друга.
Вертолет радиоуправляемый собственные один для управления хвостового винта , он может даже интегрировать функцию головного замок делает его держать на курсе любых условий
Международная космическая станция имеет 4 гироскопов , которые позволяют ему контролировать свое отношение во время своей орбитальной траектории вокруг Земли .
Космический телескоп Хаббла имеет 6 гироскопы для управления ориентацией телескопа в пространстве очень точно.
В области нефтяного бурения для определения траектории пробуренной скважины.
В качестве гироскопического привода , например, для управления положением куба (Cubli), помещенного на опору, с помощью 3 « реактивных колес » , возможно движущихся (путем активации или замедления вращения одного из нескольких гироскопов).

Примечания и ссылки

↑ Филипп Жильбер , « Механические доказательства вращения Земли », Бюллетень математических и астрономических наук, автор М. Дарбу. Париж , 2- ^я серия, т. 6, п ^о 1,1882 г., стр. 189-205 ( читать онлайн ). См. Также версию в формате pdf ниже.
↑ Документ о гироскопе, выпущенный Lycée Faidherbe (Лилль) [PDF] .
↑ инерционный блок был один из входов в Apollo Guidance Computer и позволил автономный пилотированию в командном модуле .
↑ (в) « Устойчивость велосипедов » Дж. Лоуэлла и Х.Д. МакКелла, Американский журнал физики 50 (1982) 1106-1112.
↑ (in) « Хью Хант – Кембриджский университет – Гироскопические эффекты значительны при езде на велосипеде?» ” На www2.eng.cam.ac.uk (по состоянию на 17 декабря 2015 г. ) .
↑ Ж.-П. Перес, Механика, основы и приложения , Masson,1997 г. ( ISBN 2-225-82916-0 ) , стр. 385
↑ Alamy Limited : « Этот стабилизатор гирокомпаса Sperry – один из трех, установленных на итальянском лайнере« Conte di Savoia », чтобы сделать корабль более устойчивым в бурном море. Дата: около 1936 г., Stock Photo ‘ , на Алами (по состоянию на 24 ноября 2020 г. )
↑ ” Foure Lagadec ” , на fourelagadec.com (доступ 24 ноября 2020 )
↑ Технология Segway .
↑ Cubli , YouTube, автор Gajamohan Mohanarajah.
↑ и презентация на английском языке

Смотрите также

Библиография

(де) Феликс Кляйн и Арнольд Зоммерфельд , « Über die Theorie des Kreisels » (Тр., О теории гироскопа ). Лейпциг, Берлин, Б. Г. Тойбнер, 1898–1914. 4 т. иллю. 25 см .
(en) Один, М. Волчки: курс по интегрируемым системам . Нью-Йорк: Издательство Кембриджского университета , 1996.
(en) Крэбтри, Х. ” Элементарное рассмотрение теории волчка и гироскопического движения “. Longman, Green and C), 1909. Переиздано Michigan Historical Reprint Series .
(о) Труды Юбилейного семинара по твердотельной Гироскопии , 19-21 мая 2008 . Ялта, Украина. Киев-Харьков. АТС Украины , ( ISBN 978-976-0-25248-5 ) (2009 г.)
(ru) Э. Лейманис (1965). Общая задача о движении связанных твердых тел вокруг неподвижной точки . (Спрингер, Нью-Йорк).
(en) Перри Дж. « Волчки ». Лондонское общество содействия распространению христианских знаний , 1870 г. Переиздано электронной книгой Project Gutemberg , 2010 г.
en) Уолтер Ригли, Уолтер М. Холлистер и Уильям Дж. Денхард (1969). Гироскопическая теория, конструкция и приборы. ( MIT Press , Кембридж, Массачусетс).
(ru) Проватидис, К.Г. (2012). Возвращаясь к волчку , Международный журнал материалов и машиностроения , вып. 1, № 4 , с. 71–88 , (ISSN Online : 2164-280X, ISSN Print : 2162-0695).

Статьи по Теме

Гироскопические весы
Боненбергер , первооткрыватель гироскопического эффекта
Жан Фье , инженер, стоящий за многими приложениями гироскопического эффекта.
Gyrobus
Гирометр
Персональный гироскоп Powerball
Пуансо движение
Движение Лагранжа волчка
Теорема о гироскопическом моменте

Внешние ссылки

Аппарат Боненбергера для демонстрации прецессии равноденствий и нутации , Анри Шаму, Инвентаризация древних научных инструментов в государственных учреждениях на веб-сайте цифровых ресурсов в истории образования
(in) Гироскопы контроля времени ( гироскопы контрольного момента , CMG ) Международной космической станции (МКС)
(ru) Гироскопический эффект и маховик – исследование [PDF] на сайте Magnetal AB
Теория гироскопа (прецессия и нутация) на сайте Гилберта Гастебуа

Датчики
Угол	Без датчика фона · Абсолютные энкодеры · Инкрементальный энкодер
Расстояние	Датчик положения Датчик перемещения Емкостный LVDT РВДТ Ультразвуковой датчик Инфракрасный датчик СВЧ датчик
Сила и момент	Датчик силы · Деформация манометра · Датчик давления
Инерционный	Акселерометр · гироскоп · гироскоп
Электромагнитный	Датчик Холла · тока датчика Холла · Датчик тока на эффекте неелевской · Роговского катушки · ПЗС, КМОП, Foveon · Фотоэлемент · Фотодиод · Фоторезистор · Инфракрасный детектор
Температура	Датчик температуры · RTD · термистор · Термопара
Вибрация-акустика	Пьезоэлектрический датчик · гидрофон · микрофон
Газ	O ₂ · NO _X · CO · CO и CH ₄
Статьи по Теме	Антенна · зонд · манометр · датчик приближения

Что делать, если не работает гироскоп в PUBG Mobile?

PUBG Mobile

4 февраля, 2021 DjSwat PlayerUnknown’s Battlegrounds, PUBG, PUBG guide, PUBG руководство

Существует огромное количество проблем, которые связаны с гироскопом. Примерно половина пользователей рано или поздно сталкиваются с этой неприятностью, вне зависимости на каком устройстве они играют.

Удивительно, но в основном с такой проблемой сталкиваются владельцы операционной системы Android. Для того, чтобы решить эту проблему нужно:

Установить самую высокую чувствительность гироскопа в смартфоне.
Проверить, есть ли вообще на устройстве такая функция и установленную чувствительность.
Дать игре PUBG Mobile все нужные разрешения.
Бывает такое, что гироскоп в телефоне отключается в режиме экономии заряда.

Если вдруг сама функция гироскопа отключена, то нужно сделать следующее:

Свайпнуть по главному экрану вниз.
Найти функцию «Автоповорот».
Включить его.

Стоит помнить, что гироскоп есть на операционной системе Android с версией 4+.

Гироскопом могут воспользоваться только обладатели смартфонов и планшетов. Если говорить об эмуляторах для компьютера, то там такая функция работать не будет.

Важная информация! На устройстве может присутствовать акселерометр, но не быть гироскопа. В таком случае не стоит злиться на игру. Все дело в телефоне.

При использовании гироскопа в игре очень многие пользователи сталкиваются с проблемой в управлении, а имено не работает гироскоп в pubg mobile. Иногда гироскоп просто напросто отказывается работать. Причём данная проблема может возникнуть на абсолютно любом устройстве: старом или новом.

По статистике, большинство людей, сталкивающихся с данной проблемой, являются владельцами смартфонов на платформе Android.

Чтобы исправить эту проблему, вам потребуется выполнить следующие шаги:

Возможно, ваш гироскоп не функционирует, либо функционирует некорректно из-за неправильно выставленной чувствительности. Попробуйте зайти в настройки и найти там опцию “Чувствительность гироскопа”. Поэкспериментируйте и попереставляйте ползунок в разные значения. На крайний случай можете попробовать поставить максимальную чувствительность.
Вам нужно проверить, поддерживает ли ваше мобильное устройство функцию “Гироскоп”. Список устройств, которые его поддерживают, вы сможете найти на просторах Интернета.
Возможно, функция гироскопа не работает из-за того, что PUBG Mobile не обладает всеми нужными для этого разрешениями и правами. Поэтому вам потребуется выдать полный доступ игры к вашему телефону. Делается это в настройках вашего устройства.
Не исключено, что гироскоп может перестать работать в том случае, когда на устройства включён режим энергосбережения. Поэтому, вам стоит проверить это. И если необходимо выключить его.

Если опция “Гироскоп” отключена, то вам потребуется ее самостоятельно включить. Делается это следующим образом:

Смахните пальцем сверху своего экрана вниз.
В открывшейся панели найдите опцию “Автоповорот экрана”.
Активируйте данную опцию.

Не забывайте о том, что гироскоп является доступным для тех устройств, которые поддерживают операционную версию Android 4+.
Гироскоп возможен для использования исключительно на мобильных телефонах и планшетах. Для эмуляторов, которые запускают игру на компьютере, данная функция является недоступной.

Важно помнить, что, возможно, на вашем телефоне есть функция “Автоповорот экрана”, но в игре нет функции гироскопа. Вам не стоит расстраиваться и обвинять разработчиков игры. Всё дело в вашем устройстве.

Видео

Игра гироскоп как играть

Главная » Разное » Игра гироскоп как играть

Что такое гироскоп в PUBG MOBILE, как настроить гироскоп в пубг мобайл

Гироскоп в PUBG Mobile – это очень удобная функция, которая поможет вам лучше прицеливаться на головы противников. В нашей статье – вы узнаете о том, как включить эту настройку, как ей пользоваться в игре и вообще, дает ли она какие-то преимущества.

Что такое гироскоп

Гироскоп – это функция, которая позволит вам управлять прицелом при помощи самого телефона, а не клавиш.

Т.е., наклоняя телефон вправо – прицел будет перемещаться вправо, наклон вверх – прицел уйдет вверх.

Полезен ли гироскоп в PUBG Mobile

Это очень удобная функция, благодаря которой – вы сможете убрать пальцы от экрана и полностью контролировать процесс прицеливания при помощи телефона.

А пальцы же – будут управлять уже выстрелами и передвижением модельки по карте. Грубо говоря – включенный гироскоп позволяет вам освободить минимум 1 палец, что уже даст вам определенное преимущество.

К тому же, целиться при помощи гироскопа намного удобнее, в плане Хэдшотов. Выцелить голову кнопкой – очень тяжело, а вот гироскопом, при правильно настроенной сенсе – ничего не стоит.

Где включить гироскоп в PUBG Mobile

Включить же гироскоп в игре – очень просто.

Заходите в настройки игры.
Выбираете основные.
Листаете вниз, пока в правом ряду не увидите настройки гироскопа.
Выбираете, как вы хотите, чтобы он работал, либо всегда, либо во время прицеливания, либо же он вам не понадобится (а вдруг?).

Как правильно настроить гироскоп

Большинство сильных игроков – предпочитают использовать гироскоп. Но не все время, а только в режиме прицеливания. Когда вы бегаете в режиме от третьего лица – гироскоп может только помешать, так как иногда приходится разворачиваться на 360 градусов, что с гироскопом не всегда удобно. А вот в режиме прицеливания – вам нужно будет контролировать небольшую область, и вот тут гироскоп даст вам большое преимущество.

Единственный момент – вам придется правильно настроить сенсу под себя, чтобы именно вам было удобно поворачивать.

У нас на сайте вы можете найти статью, в которой мы более детально расписываем настройки сенсы, но в любом случае – «миллиметровать» вам придется самостоятельно, эти настройки – сугубо индивидуальны для каждого игрока.

Теперь, дорогие читатели, вы знаете, что такое гироскоп, как его включить и как им пользоваться в PUBG Mobile, а главное – какое преимущество он дает по игре.

Автор публикации

не в сети 3 дня

Admin

333

Если вы зарегистрируетесь сможете: скачивать все файлы с сайта, конкурсы, доступ к различным модулям.

Комментарии: 3Публикации: 221Регистрация: 05-08-2019

За регистрацию

Достижение получено 24.08.2019

Вы получили достижение за регистрацию. Выполняйте другие задания – и вы достигните вершины популярности на нашем сайте.

Игра Gyroscope | ZX Spectrum

Игра добавлена 01. 11.2015

Описание игры

Гироскоп, а по-русски, волчок – это такое устройство, которое состоит из вращающегося диска на оси, закрепленной в подвес Кардано. Удивительным свойством гироскопа является то, что, будучи раскрученным до высокой скорости, он сохраняет свою ориентацию в пространстве. Гироскоп можно наклонять в подвесе, поместить на тонкую нить или край стола – он будет уверенно стоять до тех пор, пока вращается его диск. Это особенность гироскопа нашла применение в системах ориентации самолетов, вертолетов, ракет. Об этом и игра Gyroscope на ZX Spectrum.

Каких только жанров игр не бывает – боевики, аркады, платформеры, стратегии, симуляторы. Игру Gyroscope можно отнести и к головоломкам, и к аркадным играм. Необходимо провести гироскоп через все пять игровых уровней, каждый из которых состоит из четырех экранов. Уровни представляют собой наклонные поверхности, обрывы и «заросли», которые необходимо преодолевать. Гироскоп весело бежит с горки, и его бывает трудно остановить, чтобы он не свалился в пропасть. В последнем случае игрок теряет одну жизнь, а всего их семь. Управление гироскопом инерционно, его трудно разогнать и трудно остановить. Но тем и интереснее, особенно проходить узкие переходы над пропастью. Одно неверное движение, и минус одна жизнь.

Управление в игре: Q/Z/I/P.

Также на уровнях игроку мешают непонятные существа, которые стараются столкнуть гироскоп с верного пути. Иногда попадаются стрелки, которые придают гироскопу некоторое ускорение в указанную сторону. Этим они одновременно и мешают, и помогают в игре.

Графика игры аксонометрическая, псевдо-3Д. Чем-то игра неуловимо напоминает другую игру на «Спектрум» — Marble Madness и даже немного Quazatron, но, конечно, она более простая и даже бесхитростная.

Описание игры на другом языке

THE SPECTRUM GAMES DATABASE

GYROSCOPE

PUBLISHER
Melbourne House

AUTHOR(S)
Catalyst Coders: Steve Lamb & Tony Mack

YEAR
1985

CATALOGUE NUMBER
MH 237

CATEGORY
Marble Madness-a-like

DESCRIPTION
You control a gyroscope trying to keep it on the surfaces on
screen. If you navigate off a surface you fall off and lose a
life. You have to successfully navigate numerous levels in the
game in this way. It uses a slightly odd-looking 3d view. Things
get more complicated in later levels as aliens attempt to knock
you off the ledges, or kill on contact.

CONTROLS
Q = Up Z = Down
I = Left P = Right
O = Abort Game ( keyboard or joystick )

Either the cursor keys or those outlined above should be chosen
from the main menu which appearson the screen before the start
of the game

Gyroscope is compatible with Kempston, Sinclair Interface 2 and
Cursor joysticks. To use the joystick you should make the
appropriate selection from the main menu which appears before the
start of the game

INSTRUCTIONS

ORIGINAL INLAY CARD TEXT
The player should manoeuvre the gyroscope from the top of each
course to the bottom. There are four screens per course and five
courses to negotiate in order to successfully complete the game.
Five types of obstacles stand in the way of your progress:

Steep slopes
Slippery glass
Directional magnets
Aliens
Narrow ledges

When you reach the end of the course you must move onto the
character square which appears like this:

[ Drawing of a grid with a black blob on it ]

Once the game has been successfully completed, there is a real
surprise in
store!

o0o

The player has seven “lives” or gyroscopes with which to complete
the course, with an extra life for every 1000 points. If he falls
off the edge or hits an alien, the gyroscope will fall over and
the player will lose a ‘life’. At the top of the screen is a
clock which ticks down. If this reaches zero, the gyroscope will
stop spinning and fall over, with the loss of one “life”. Play
will continue with a new gyroscope which will appear on the spot
at which the previous one fell over.

HINTS/CHEATS

SEQUELS/PREQUELS

SCORES RECEIVED

URLS

GENERAL FACTS

NOTES
Appeared around the same time as Bobby Bearing, Spindizzy…..and
100 other Marble Madness clones. This ( IMHO ) was not one of the
better ones.

Открыть в новом окне

Гироскоп и мобильные игры

С тех пор, как на мероприятии Apple, посвященном презентации нового поколения смартфонов, анонсировали iPhone 4, прошло уже более трех лет. iPhone 4 традиционно отличился великолепным дизайном и порадовал своих пользователей отличным дисплеем высокого разрешения, подходящим для мобильных развлечений. Но сам по себе iPhone 4 не был бы так интересен мобильному геймеру, если бы не встроенный в него полноценный трехосевой гироскоп.

Первая ласточка

Появление гироскопа в мобильных устройствах вдохновило разработчиков на создание множества проектов, использующих все датчики, которыми оснащены современные устройства: гироскоп, акселерометр и даже GPS. Благодаря этим устройствам игры вышли на принципиально новый уровень: появился такой жанр, как «дополненная реальность» (augmented reality) (который чаще используется в неигровых приложениях), а степень погружения геймера в игровой процесс возросла в разы.

Стоит отметить, что подобные игры (точнее, попытки создать нечто подобное на архаичных устройствах, лишенных современных датчиков и обладающих гораздо меньшим спектром возможностей) создавали и ранее: достаточно вспомнить легендарные смартфоны Siemens SX1 со встроенной игрой Mozzies, в которой игроку нужно было отстреливать надоедливых комаров. Игра использовала встроенную камеру и случайным образом дорисовывала спрайты с комарами во время вращения смартфона: таким образом, игрок видел своих врагов на фоне реальных объектов. Чем не augmented reality?

Спустя три года избалованного потребителя уже сложно удивить наличием встроенных датчиков: они присутствуют везде – от контроллеров игровых приставок до смартфонов низшего ценового диапазона. Разработчики привыкли к наличию гироскопа и акселерометра и научились использовать их в играх и приложениях на все сто процентов. Рассмотрим самые интересные примеры использования датчиков движения в мобильных играх.

Точное попадание

Шутеры – больная тема мобильных устройств. Не будем говорить о вечной битве мыши и геймпада, ведь перед нами более серьезная проблема – управление в шутерах с помощью сенсорного экрана мобильного устройства. Это неудобно, это глупо смотрится со стороны, это не дает в полной мере получить удовольствие от игрового процесса. Но эту проблему успешно решает связка гироскоп + акселерометр.

Серии мобильных шутеров N.O.V.A. и Modern Combat, разработанные компанией Gameloft, предлагают игроку воспользоваться принципиально новой для мобильных устройств схемой управления: для точного прицеливания необходимо просто перемещать смартфон так, будто вы смотрите в оптический прицел винтовки. Благодаря такому управлению существенно повышается точность прицеливания, да и сам игровой процесс доставляет больше удовольствия. Подобным образом можно управлять биноклем, системой наведения или стационарным наземным вооружением. Благодаря гироскопу часть проблем, преследующих мобильные шутеры с самого их появления, попросту исчезла.

Дави на газ

Аркадные гонки идеально подходят для мобильных устройств. Но и этот жанр не избежал проблем с управлением: реалистичность и зрелищность происходящего на экране сходит на нет, когда вы обнаруживаете, что для управления приходится закрывать ладонью часть экрана при очередном свайпе или касании. Здесь на помощь разработчикам опять пришел гироскоп и на этот раз он помог жанру куда больше, чем мобильным шутерам.

Даже во время игры в гонки на консолях или PC человек совершает непроизвольные движения, наклоняясь в ту сторону, в которую он хочет повернуть. С появлением новой схемы управления, использующей гироскоп, пилоту необходимо делать то, что он и так делает поневоле – наклонять смартфон, представляя, что он держит в руках настоящий руль. Эффект от наклона незамедлительно отображается на экране. Такая схема управления наиболее интуитивна и понятна даже ребенку. К сожалению, в некоторых мобильных гонках нельзя настроить чувствительность управления, так что избегайте некачественных продуктов и играйте в лучшие гонки: Need for Speed: Most Wanted и серию гоночных игр Real Racing, недавно получившую продолжение в виде третьей части.

Augmented reality

По-настоящему гироскоп и остальные датчики мобильных устройств раскрывают себя в приложениях, дополняющих серую и скучную реальность, превращающих ее в волшебный мир (или постапокалиптический пейзаж, наполненный зомби). Благодаря гироскопу, устройство может отслеживать собственное перемещение в пространстве: посмотрите вверх – увидите небо, направите телефон вниз – будет земля. Нот это – в реальности, не дополненной сюрпризами от разработчиков с богатой фантазией.

Благодаря приложению Ingress каждый может стать участником битвы за нашу планету. Ваше оружие – ваш смартфон. Достаточно направит его на объекты реального мира, чтобы увидеть скрытое. Эта игра позволяет почувствовать себя причастным к некой тайне, словно вы получили возможность видеть то, чего не видят остальные (а еще проводить больше времени на улице – у вас дома точно не найдется источников энергии, необходимой для борьбы за Землю, да и захватить новую территорию сидя на диване тоже не получится).

Уже сейчас есть приложения, дополняющие реальность: достаточно навести камеру на интересующий вас объект, чтобы получить всю необходимую вам информацию. Это удобно всем: туристам, которые могут отказаться от гида в пользу таких приложений, ищущим место для отдыха – наведите смартфон на улицу и мгновенно получите всю информацию о заведениях, расположенных в этой области (включая фото интерьера и отзывы прошлых клиентов.

Единственное, что сложно понять в данной ситуации – отсутствие подобных сервисов в России (и желания их создавать). Спишем это на размеры нашей страны – видимо, у всех желающих развивать это направление в России опускаются руки после осознания объема работы. Одно точно – у мобильных устройств есть огромный потенциал благодаря встроенным датчикам, отслеживающим положение устройства в пространстве.

Как играть в Покемон Го без гироскопа

Игра Покемон Го прославилась функцией дополненной реальности, когда пользователь может искать покемонов с помощью камеры. Это усложняет процесс игры, зато делает его более интересным и необычным.

Однако в нем есть и недостатки: благодаря большому количеству времени, проведенного с включенной камерой, заряд на телефоне быстро пропадает – игрок не успевает пройти большого расстояния. Также стоит помнить о том, что дополнительная энергия телефона расходуется на использование мобильного интернета и открытое приложение.
Дополнительная реальность активируется благодаря гироскопу. Однако многие задаются вопросом о Pokemon Go – можно ли играть без гироскопа? Можно, ведь такой режим игры обладает множеством плюсов.

Если вы хотите сэкономить больше энергии, стоит подумать о том, как играть в Покемон Го без гироскопа. Когда вы увидите на карте изображение покемона, откроется окно с более крупной картинкой. Когда это произойдет, обратите внимание на верхний правый угол экрана: там будет находиться кнопка “ar”. Если вы нажмете на нее, приложение активирует режим дополненной реальности, однако, если он уже открыт, следует его убрать.

Нужен ли гироскоп для Pokemon Go? Только в том случае, если вы хотите пользоваться режимом дополненной реальности. В противном случае вы все равно сможете наслаждаться игрой в Pokemon Go.

Проблемы при использовании режима дополненной реальности

В том случае, если в Pokemon Go не работает гироскоп, это может быть обусловлено следующими причинами:

Отсутствие необходимой программы на вашем устройстве. Это характерно для устройств, выпущенных на продажу большое количество времени назад – практически все современные модели обладают встроенным “gyroscope”.
Отключенный ar-режим. Проверить это вы можете во время поимки покемона в правом верхнем углу экрана.
Сбои в работе серверов. В том случае, если Pokemon Go не видит гироскоп, проблема связана с лагами из-за серверов.
В Pokemon Go не отображаются покемоны, камера и гироскоп включены, но изображения монстра нет. В данном случае это временная ошибка, решить которую можно, лишь перезапустив устройство.

Способы решения проблемы

Установка программы. В магазине приложений можно найти подходящие для этого приложения. Они помогут пользователю открыть режим дополненной реальности, однако, их постоянно придется держать в фоновом режиме – это приведет к дополнительным затратам зарядки телефона.

Перезапуск устройства. Временные ошибки могут возникать из-за серверов или обычных лагов. При перезагрузке все проблемы устраняются.

Gyroscope • ZX Spectrum – играть онлайн

Спектр База игр

Гироскоп

ИЗДАТЕЛЬ

Melbourne House

Автор (ы)

Catalyst Coders: Стив баранины и Тони Мак

ГОД

1985

Номер по каталогу

MH 237

КАТЕГОРИИ

Marble Madness-типа

ОПИСАНИЕ

Вы управляете гироскоп, пытаясь сохранить его на поверхностях на Экран. Если перейти от поверхности падаешь и потерять жизнь. Вы должны успешно ориентироваться многочисленные уровни в Игра на этом пути. Он использует несколько странный 3d вид. Вещи становятся более сложными в более поздних уровнях, как инопланетяне пытаются выбить Вы от выступы, или убить на контакт.

КОНТРОЛЬ

Q = До Z = Вниз Я = Левый P = правый O = Прервать игры (клавиатура или джойстик)

Либо клавиши управления курсором или тех, изложенные выше, должны быть выбраны

из главного меню, которое appearson экрана до начала игры

Гироскоп совместим с Kempston, Sinclair Interface 2 и Cursor джойстики. Чтобы использовать джойстик вы должны сделать соответствующий выбор из главного меню, которое появляется, прежде чем Начало игры

ИНСТРУКЦИЯ

ОРИГИНАЛ INLAY Текст карты

Игрок должен маневрировать гироскоп из верхней части каждого Конечно на дно. Есть четыре экраны на курс и пять курсы договориться, чтобы успешно завершить игру.

Пять типов препятствий стоит на пути вашего прогресса:

Крутые склоны

Скользкий стекла Направленные магниты Иностранцы Узкие уступы

Когда вы дойдете до конца, конечно, вы должны перейти на

характер квадрат, который появляется как это:

[Рисование сетки с черным капля на нем]

После того, как игра была успешно завершена, существует реальная

сюрприз в магазин!

o0o

Игрок имеет семь «жизнь» или гироскопы с которой для завершения

Конечно, с дополнительной жизни на каждые 1000 пунктов. Если он падает от края или попадает иностранца, гироскоп будет падать и игрок потеряет «жизнь». В верхней части экрана Часы, которые тикают вниз. Если это дойдет до нуля, гироскоп будет остановить вращение и упасть, с потерей одной «жизни». Играть будет продолжаться с новой гироскопа, который появится на месте на котором предыдущий упал.

СОВЕТЫ / CHEATS

Продолжения / приквелы

РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ

URLS

ОБЩИЕ ФАКТЫ

ПРИМЕЧАНИЯ

Появился примерно в то же время, как Бобби подшипник, Spindizzy и 100 других Marble Madness клоны. Это (ИМХО) не был одним из

лучше них.

Карта Gyroscope

Можете начать играть в Gyroscope онлайн. Это игра рода “лабиринты”, которую создали Catalyst Coders, Steve Lamb, Tony Mack и Dave Dew, была издана командой Melbourne House в 1985 году в Великобритании.

Гироскоп в телефоне – что это такое и как работает

Функциональные возможности современных мобильных телефонов давно вышли за рамки совершения звонков и обмена текстовыми сообщениями SMS. Смартфон сегодня это универсальный гаджет, начиненный всевозможными сенсорами. Имеются во многих моделях и специфические датчики, с помощью которых телефон может определять свое положение в пространстве. Примером таких чувствительных устройств являются гироскоп и акселерометр.

Что такое гироскоп и для чего он нужен, принцип работы

Начнем с того, что гироскоп – это механическое или электромеханическое устройство, способное определять собственный угол наклона относительно земной поверхности. Если сравнивать его с другими подобными устройствами, изобретен он был относительно поздно, а именно в 1817 году. Основной элемент конструкции гироскопа представляет собой вращающийся вокруг вертикальной оси ротор-волчок, причем его ось может изменять положение в пространстве, а скорость вращения волчка значительно превышает скорость поворота оси его вращения. Благодаря этому волчок всегда сохраняет свое положение независимо от действующих на него извне сил, в чём и заключается весь принцип работы гироскопа.

Первоначально это нехитрое устройство использовалось в качестве учебного пособия. Практическое применение ему нашли только спустя 60 лет, когда инженер Обри додумался устанавливать его в торпеды для стабилизации их курса. Сегодня это полезное изобретение, будучи многократно усовершенствованным, широко применяется в самых разных механизмах. Для точного определения положения в пространстве гироскопы используются в морских судах, самолетах, космических аппаратах, ракетах, симуляторах, радиоуправляемых устройствах вроде квадрокоптеров и, конечно же, в смартфонах.

Как устроен гироскоп в смартфоне, отличие гироскопа от акселерометра

Естественно, гироскоп в смартфоне существенно отличается в плане конструкции от классических гироскопов, хотя и служит той же цели. Механическая энергия в нём преобразуется в электрическую, формирующую последовательность битов – бинарный код, лежащий в основе всех компьютерных программных систем. Никаких вращающихся волчков в гир

Гироскоп в Телефоне Что Это Такое и Какие Его Возможности

Добрый день, друзья. Гироскоп в телефоне что это такое? У современных телефонов довольно много разнообразных датчиков. Чем их больше, тем быстрее сядет ваш смартфон, точнее, его батарея. Но, часть из них действительно полезны и благодаря им применения телефона становится более удобным. Сейчас мы рассмотрим один из подобных датчиков, который называется гироскоп и поймём, зачем он нужен?

Заглянем в историю

Гироскоп, что это и как его использовать?

Какие функции выполняет гироскоп в телефоне?

Данные технологии помогают реализовывать различные функции для смартфонов. Давайте рассмотрим, чем именно занимается в телефоне данный датчик?

Тряска смартфона. Это очень важная функция гироскопа. Ранее, человеку нужно было нажимать на кнопочку, или проводить пальчиком по дисплею, для принятия входящего вызова. Сейчас же, достаточно встряхнуть гаджет, и вызов принят. Таким же образом можно пролистывать фото, менять музыку или переходить к новой страничке электронной книжке;
Кроме этого, данная функция довольно удобна, когда вы применяете калькулятор. Пользователь, задействовав данную функцию может производить расчеты не используя руки. Также, если вы повернете дисплей на 90⁰ и сделаете его горизонтальным, появятся дополнительные возможности;
С помощью гироскопа вы можете активировать Блютуз;
Данная функция позволяет использовать специфические приложения. Например, можно определить угол наклона, что полезно на стройке;
Данную возможность применяют и при определении местности, где находится человек. Другими словами, GPS отыскивает координаты, а этот датчик видит направление, что очень важно в навигаторе.

Гироскоп производит ориентацию не местности очень точно. Вывод: — гироскоп удобен и очень полезен в телефоне. Он даёт человеку много возможностей.

Разумеется, у данного устройства есть и свои недостатки, которые могут вам испортить от него впечатление. При его работе часть программ начинают более медленно работать или просто не отвечать на команды человека. Кроме этого, гироскоп может неправильно среагировать, если вы лежите и читаете, переворачиваясь про этом на другую сторону. Но, подобные недостатки убираются довольно быстро, просто отключив этот прибор.

Чем гироскоп отличается от акселерометра?

Часть пользователей, изучая свой телефон, думают, что гироскоп и акселерометр – похожие приборы, или вообще синонимы одного датчика. Но, это не так. Действительно, акселерометр также фиксирует положение телефона в пространстве, но в других плоскостях. Назначение акселерометра следить за поворотами, а у гироскопа на порядок больше функций:

Гироскоп занимается не только поворотами, но и перемещением гаджета в пространстве;
Определяет стороны света, т.е. может случить как компас;
Также, он может отслеживать скорость, с которой вы перемещаетесь. Можно сказать, является спидометром.

Другими словами, этот датчик следит за перемещением смартфона на 3-х плоскостях. Поэтому на телефонах, в которых встроен гироскоп, приличные возможности. Но, если же в вашем гаджете находятся сразу два этих датчика, то возможности такого телефона ещё больше увеличиваются.

Как его лучше применять?

Мы выяснили вопрос, что представляет гироскоп смартфона. Сейчас постараемся рассмотреть случаи, в когда он более полезен. Если исходить из статистики, смартфон, где есть гироскоп, часто применяют любители игр. С его применением играть становится более удобно. Данный прибор делает игру более трехмерной, интерактивной и захватывающей.

До появления этого прибора, чтобы поменять положение героя игры, необходимо было проводить пальчиками по дисплею и тапать по определённым областям. В данный момент, нужно лишь повернуть телефон в пространстве, и объект примет то положение, которое вам нужно. Из-за смены поворота телефона, меняется и разворот нужного объекта. Выходит, что-то вроде виртуальной реальности. В играх его используют для более меткого прицела. Кроме этого, гироскоп применяется в разнообразных симуляторах.

Также, как я уже упоминал, гироскоп применяют в строительстве или просто производстве, где нужно что-то точно рассчитать или измерить. К примеру, слесарь имеет возможность рассчитать точное положение любой вещи, элементарно прислонив к ней гаджет. В строительстве таким путём можно отследить уровень стен, узнать, имеют ли они наклон. Данные о наклоне появляются прямо на дисплее телефона, и они довольно точны.

Вывод: теперь мы знаем, гироскоп в телефоне что это такое и зачем он нужен. Стало ясно, что этот датчик практичен и удобен. С помощью него смартфоны получили гораздо больше различных функций, облегчающих и упрощающих жизнь пользователя. Смартфон, где есть данный прибор, можно применять как навигатор, компас, измеритель наклона и прочее. Кроме этого, его удобно использовать в холод, когда нет желания снимать перчатки для того, чтобы принять вызов или поменять песню. Также, компании создатели стараются сделать его менее электрозатратным, что даёт возможность применять его без частой зарядки батареи.

А в ваш мобильный гаджет встроен гироскоп? Вы его часто применяете, и в каких целях? Просьба поделиться в комментариях. Успехов!

С уважением, Андрей Зимин 11.01.2020

Понравилась статья? Поделитесь с друзьями!

Что значит гироскоп планшета ?

это функция а точнее дачик который находиться в планшете который подстраиваем положение монитора под тем градусом в котором находиться планшет) ну тоесть определяет накло) например ты держишь планшет боком и буквы тоже поварачиваются к тебе что бы ты их видела, сделано для удобство но в чем то это даже мешает) гидроскопы так же устанавливают в телефонах) проще говоя, очень точный акселерометр! и точнее определяет местоположения мобика в пространстве

Датчик ориентации.

Гироско́п (от др. -греч. γῦρος «круг» и σκοπέω «смотрю» ) — устройство, способное реагировать на изменение углов ориентации связанного с ним тела относительно инерциальной системы координат, как правило, основанное на законе сохранения вращательного момента (момента импульса) . Термин впервые введен Жаном (Бернаром Леоном) Фуко в его докладе в 1852 году Французской Академии Наук. Доклад был посвящён способам экспериментального обнаружения вращения Земли в инерциальном пространстве. Этим обусловлено и название «гироскоп» . Использование гироскопа в смартфонах и игровых приставках Значительное удешевление производства МЭМС-гироскопов привело к тому, что они начинают использоваться в смартфонах и игровых приставках. Появление МЭМС-гироскопа в новом смартфоне Apple iPhone 4 открывает новые возможности в 3D-играх и в формировании дополненной реальности [12]. Уже сегодня, разные производители смартфонов и игровых приставкок собираются использовать МЭМС-гироскопы в своих продуктах. Вскоре появятся приложения на смартфонах и игровых приставках, которые сделают компьютерный экран окном в другой — виртуальный мир. Например в 3D-игре, пользователь перемещая смартфон или мобильную игровую консоль, увидит другие стороны игровой — виртуальной реальности. Поднимая смартфон вверх — пользователь увидит виртуальное небо, а опуская вниз — увидит виртуальную землю. Вращая по сторонам света — может осмотреться вокруг — внутри виртуального мира. Гироскоп даёт программе данные о том, как ориентирован смартфон относительно реального мира, а программа связывает эти данные с виртуальным миром. Таким же образом, но уже не в игре, можно использовать гироскоп для формирования дополненной реальности. Так же гироскоп стал применяться в управляющих игровых контроллерах, таких как: Sixaxis для Sony PlayStation 3 и Wii MotionPlus для Nintendo Wii. В обоих перечисленных контроллерах использованы два дополняющих друг друга, пространственных сенсора: акселерометр и гироскоп. Впервые игровой контроллер, умеющий определять своё положение в пространстве, был выпущен компанией Nintendo — Wii Remote для игровой приставки Wii, но в нем используется только трёхмерный акселерометр. Трёхмерный акселерометр не способен давать точное измерение параметров вращения при высокодинамичных движениях. И именно поэтому в новейших игровых контроллерах: Sixaxis и Wii MotionPlus, кроме акселерометра, был использован дополнительный пространственный сенсор — гироскоп.

устройство определяющее положение планшета и его перемещение. их так же устанавливают в телефонах и мышках

Смотрите также

Как играть в игру побег из комнаты
Как называется стратегия где можно играть от первого лица
Как узнать что играло в эфире по радио
Зачем топтать мою любовь как играть на гитаре
Как играть на турнирах в ворлд оф танк
Игра рулетка со стопками как играть
Вархаммер как играть за хаос
Как играть в банку
Как играть по кабелю с другом
Как играть грин карт
Как научить играть ребенка на детском синтезаторе

Как работает гироскоп в телефоне

Мы редко задумываемся о том, чем напичкан наш смартфон. Раньше мы использовали его только для звонков и SMS, теперь же смартфоны стали меньше и быстрее ноутбуков и компьютеров. Современные смартфоны богаты на самые разные сенсоры и умные датчики, которые помогают пользоваться нам самыми простыми функциями. Датчики и сенсоры очень чувствительны к внешним изменениям. Поворачиваете смартфон горизонтально, а экран ориентируется вместе с вами? Значит, стоит поблагодарить гироскоп, установленный в вашем устройстве. Кстати, благодаря гироскопу существует VR и все, что с этим связано. Рассказываем, как работает гироскоп, зачем он нужен, как его откалибровать на Android, чем отличается гироскоп от акселерометра.

Рассказываем, как работает гироскоп в смартфоне

Содержание

1 Что такое гироскоп
2 Как работает гироскоп в смартфоне
3 Чем гироскоп отличается от акселерометра
4 Как проверить гироскоп в смартфоне
5 Как откалибровать гироскоп на Android

Что такое гироскоп

Гироскоп — это устройство, которое помогает определить положение тела в пространстве. Изобретен он был достаточно давно, еще в 1817 году, а повсеместное применение находит до сих пор. Аналоговый гироскоп состоит из вращающегося вокруг вертикальной оси ротора-волчка, которая меняет положение в пространстве, а скорость вращения волчка превышает скорость поворота оси его вращения. Из-за этого волчок сохраняет свое положение независимо от сил, действующих извне. Для точного определения положения в пространстве такие нехитрые приборы используются в самолетах, ракетах, квадрокоптерах, планшетах и смартфонах.

Как работает гироскоп в смартфоне

Так выглядит гироскоп смартфона

Гироскоп в смартфонах и других умных устройствах сильно отличается от обычных, хоть и выполняет ту же функцию. Механическая энергия в нем преобразуется в электрическую, что формируется в в алгоритм работы. В умных устройствах гироскоп представляет собой подвижные вещества, которые смещаются под наклоном, меняя электрическую емкость конденсаторов, связанную с процессором вашего смартфона. Самый просто вариант гироскопа выглядит как две подвижные единицы, которые меняют положение и посылают сигнал датчикам. При повороте устройства двигается и весь гироскоп, который посылает сигнал об изменившемся местоположении. Благодаря этому нехитрому устройству вы можете встряхивать смартфон и переворачивать, чтобы работали интересные фичи, встроенные в операционную систему вашего смартфона. Если вы планируете пользоваться устройством с VR, например, очками или шлемом, то гироскоп будет играть в этом важную роль, отслеживая повороты головы и направляя виртуальный взгляд именно туда, куда направлен ваш взор. Что еще интересного скрывает VR? Читайте наши материалы в Яндекс.Дзен — пишем то, о чем еще никто не знает!

Чем гироскоп отличается от акселерометра

Акселерометр помогает в играх на смартфоне

Если вы любите иногда играть на смартфоне, то эти два датчика делают вашу жизнь гораздо проще. Они оба предназначены для того, чтобы определять положение гаджета в пространстве. Если гироскоп высчитывает угол наклона вашего смартфона относительно поверхности, передавая информацию в операционную систему, то акселерометр очень точно вычисляет ускорение. Именно поэтому наши смартфоны неплохо справляются с функцией шагомеров. Данные будут плюс-минус точными: можете попробовать сравнить их с данными ваших умных часов или фитнес-браслета, отличия будут незначительными. В современных смартфонах устанавливают и гироскоп, и акселерометр, что помогает избежать случайных поворотов экрана при его перемещении. Что еще интересного хотите узнать о смартфоне? Пишите нам в Telegram-чате!

Что еще почитать: Какую камеру наблюдения купить для дома

Как проверить гироскоп в смартфоне

С помощью видео в 360 можно проверить работоспособность смартфона

Все современные смартфоны оборудованы этими датчиками. Но если вам интересен принцип их работы, то есть отличный способ.

Откройте приложение YouTube
Найдите в поиске любое видео, которое поддерживает просмотр в режиме 360 градусов
Попробуйте покрутить телефон. Если изображение меняется относительно угла наклона, то гироскоп работает нормально
Если ничего не меняется, проверьте, не выключена ли функция автоповорота экрана
Проверить этот датчик можно и в играх с дополненной реальностью. Самый простой пример — игра Pokemon Go

Проверить наличие и работоспособность устройств можно также в приложении AIDA64. Устанавливаете приложение и получаете информацию в разделе «Датчики» обо всех установленных комплектующих в вашем смартфоне.

Как откалибровать гироскоп на Android

Гироскоп — это самостоятельный датчик, который невозможно настроить самостоятельно. Он есть во всех смартфонах и включить/отключить его нельзя, он всегда работает. В этой ситуации возможно лишь настроить или откалибровать акселерометр. Например, включить или выключить функцию поворота экрана.

Функция «Автоповорот экрана» помогает избежать случайной смены ориентации экрана

Для калибровки акселерометра используется стороннее приложение Accelerometer Calibration. Мобильное устройство кладется на ровную поверхность, а когда показывающий равновесие шарик окажется в прицеле, надо нажать кнопку «Calibrate».

Гироскоп — это один из важнейших датчиков наряду с датчиком освещенности. Он помогает пользоваться навигацией, меняя положение телефона. Без него не работал бы автоповорот экрана,

Трехосевой гироскоп Печать и сканирование 3D-моделей

Первая часть сегодняшнего задания заключалась в том, чтобы понять все о Процесс и ограничения 3D-печати. Один из наиболее важных аспектах, вероятно, структура свеса и опор – в Процесс FDM (моделирование методом наплавления), доступный большинству из нас к, опоры могут быть построены только из того же материала, что и напечатанный, углы свеса ограничены, и неподдерживаемый материал может пересекать только короткие зазоры.

Вскоре я понял, что это сделало подсказку

спроектировать и распечатать на 3D-принтере объект, который невозможно создать субтрактивным методом

намного сложнее, чем кажется, потому что нас на самом деле спрашивают сделать это сделать что-то, что удовлетворяет это, но также подпадает под необходимые опорные ограничения. Поэтому мы не можем просто взять любое трехмерное тело и распечатайте его (если не используется другой процесс, например порошковая подушка).

Я искал некоторые идеи, просматривая Thingverse, в этот момент я увидел изображение гироскопа на карданном подвесе, который выглядел так, как будто он мог быть печатается как одно целое. Я сразу понял, что отпечаток может быть относительно тонкий, но расширяется до гораздо более интересного трехмерная форма. Потому что наша задача – спроектировать объект с нуля, больше в подробности не вникал – делая ошибки – это часть удовольствия!

Мэтт Карни стал отличным промежуточным звеном. учебник по SolidWorks на этой неделе, и объяснил свою мастерскую технику моделирования для правильного управление параметрическими отношениями между различными частями. Это невероятно полезный рабочий процесс, и я взял его первую часть за основу. основу для этого задания, которое заключается в создании эскизов для всех основные конструктивные формы сначала:

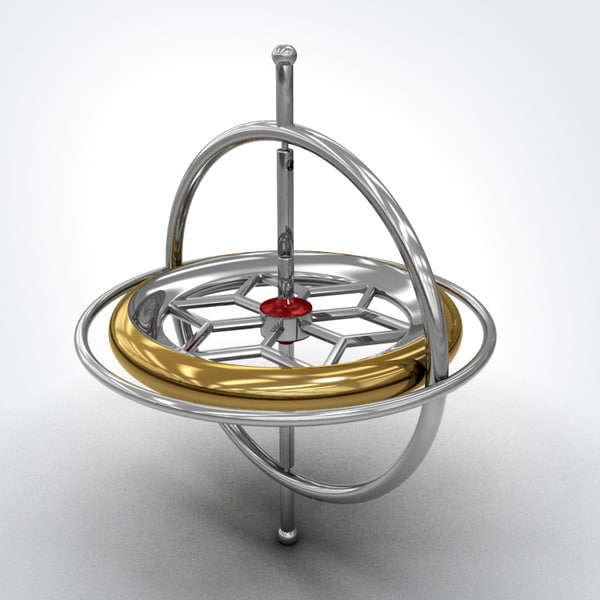

На высоком уровне гироскоп имеет три концентрических шарнира. кольца, с валами, которые 9Смещение 0 градусов для каждого внутреннего слой. На картинке показана ориентация печати, но если распечатать правильно, подвесы должны иметь возможность немедленно вращаться из принтер. Сложность здесь заключается в том, чтобы убедиться, что валы не на самом деле прилипли к остальной части конструкции и достаточно прочны, чтобы разорвите любые связи с их закрывающими отверстиями.

Роб Харт найден последним год что зазор вала 0,01 в был достаточным для зазора между прямыми краями. Это оказалось слишком мало для кругового объектов, как мы увидим ниже.

Важной частью было добавление скруглений к гироскопу валы. Это служило нескольким целям. Во-первых, филе помогает поддерживать часть шахты, которая находится над пустым пространством, так как она застроена на угол. Во-вторых, это позволяет валу самоцентрироваться, когда он вращается. вращается. Наконец, он укрепляет вал.

Ниже картинка со слоями из исходного отпечатка этого гироскоп, рассчитанный из приложения для 3D-печати. Вы можете сразу увидеть что при низком разрешении 0,03 дюйм, вал и остальные детали структура выглядит так, как будто они собираются слипнуться. Этот предварительный просмотр обычно очень полезно для диагностики таких проблем.

Я все равно напечатал, потому что на тот момент я не знал что бы не получилось. Вот как это выглядит примерно в той же точке во время печати. В этот момент вы можете видеть, что вал в значительной степени приваривается к раме.

Это конечный продукт. Никакое количество трюков с ножом Exact-o не собираюсь заставить этот подшипник вращаться.

На данный момент я внес несколько изменений в модель. Во-первых, я увеличил толщину вала, чтобы укрепить его, так как он должен был бы сломаться свободный от отверстия. Во-вторых, я увеличил зазор с 0,01 в до 0,02 в . Я также распечатал модель с опорами, чтобы нижняя часть вала не будет полностью присоединена к отверстию, и увеличено разрешение печати с 0,03 в до 0,02 в вертикально. Это помогло бы сделать вал более круглым, т.к. построены дискретными слоями. Увеличенное разрешение увеличило время печати от 35 до 50 минут.

Вы можете видеть опоры, которые автоматически добавляются программой здесь, на самом нижнем уровне, еще до того, как стержень начнет появляться. Этот поможет валу быть подвешенным в нужном месте как есть печать.

В процессе печати зазоры выглядят намного лучше, а опоры помогают валу оставаться в нужном месте.

После разрыва опорной конструкции шарниры могут вращаться вправо из принтера! Структура довольно жесткая и не может быть разобран на отдельные тела. Это хороший пример что-то, что нельзя сделать (очень легко) вычитанием.

Вот сравнение валов для первой попытки и второй один. Последний делает свое дело, а первый – полный бардак. плавленый пластик. Очень важно получить правильную толерантность.

Ради интереса я вставил объект с высокой инерцией вращения в центр карданов, чтобы он мог выполнять свою функцию в качестве гироскоп. Это не совсем точный механический инструмент, хотя, и я бы не зависел от него для навигации в каком-либо длинном море путешествия.

В этой части задания я проделаю кропотливую путешествие по превращению 3D-сканирования во что-то, что действительно можно использовать для моделирования в САПР.

Мы используем сканер Sense, в котором используется технология сшивания вместе изображения предмета, снятые под разными углами, в единое целое точечное или сетчатое облако. Все, что вам нужно сделать, это помахать им вокруг. Звуки, достаточно просто, не так ли?

Есть несколько предостережений. Моей первой попыткой было отсканировать кружку с ручка. Получается, что эта технология не очень подходит для объектов с вращательной симметрией, так как недостаточно признаков для идентификации под каким углом сканируется объект. Во время сканирования, на кружке стали появляться несколько ручек под разными углами, и Я отказался от этого после нескольких попыток.

Вместо этого я решил отсканировать весы, которые нашел в магазине. который не страдает этой проблемой. Программное обеспечение для сканирования Sense предлагает некоторые основные функции для очистки сетки от сканирования, такие как обрезка ненужных частей и сглаживание локальных областей. Его не слишком мощный, хотя, и нам придется взять на себя основную тяжесть работа в другом месте.

Существует несколько размеров файлов, которые выводит программное обеспечение сканера, и как видите, они сильно различаются по размеру:

Очистка сетки

В этот момент я обратился к SolidWorks для работы с сеткой. Наш студенческая версия включает набор инструментов ScanTo3D , который поставляется с SolidWorks Premium и обладает перечисленными ниже функциями. Я знаю, что у людей было успеха с MeshLab и Rhino для работы с 3D-сканами, но я на самом деле хотел перейти к модели CAD, которую я мог бы изменить, и, следовательно, предпринял экспериментальное погружение в использование менее проверенного SolidWorks инструменты. По состоянию на 2014 год SolidWorks не любит открывать большие .stl файлы, но с удовольствием работает с файлами .obj .

Первым шагом в SolidWorks является очистка сетки. Солидворкс на самом деле не распознает сетку как поверхность, которая является параметрической области, которые можно использовать для моделирования. Есть много шагов, чтобы на самом деле попасть туда. Мы начнем с инструментов подготовки сетки, которые сначала позволяют нам правильно выровнять сетку относительно начала координат:

Затем мы обрезаем лишние части сетки. Это на самом деле пришло довольно чисто из программного обеспечения для сканирования, так что не слишком много делать здесь.

Следующим шагом является этап упрощения, который уменьшает количество треугольников путем их локального объединения. Это делает черты более грубыми, и вы можете сделать это как глобально, так и локально.

Сразу после упрощения нам дают возможность сделать сглаживание, которое возмущает ориентацию треугольников, но не на самом деле геометрически изменить их. Это помогает сделать кажущуюся плоской области на самом деле плоские, а не «ухабистые». Поверхность шкалы выше пример сглаживания, которое я делал раньше в программе сканирования.

Последним шагом является заполнение отверстий в сетке, которые, по-видимому, SolidWorks иметь возможность распознавать и исправлять автоматически.

Теперь, когда сетка очищена, мы можем перейти к одному из двух методов. для создания поверхности, которая в конечном итоге может быть превращена в твердое тело модель.

Автоматическое создание поверхности

Первый вариант для SolidWorks — генерировать локальные приближения к общая поверхность с использованием параметрических форм, которые соответствующим образом обрезаны, затем связаны вместе. Это рекомендуется для «органических» объекты, не содержащие точных геометрических форм.

Этот процесс чрезвычайно интенсивно использует ЦП и занял некоторое время даже на моем настольный компьютер с процессором Core i7-4790K с тактовой частотой 4,4 ГГц и использовал много оперативной памяти — даже на низкие настройки детализации. Затем он создает поверхность с самопересечения и другие ошибки.

Как видите, приблизительная поверхность великолепна, если вы пытаетесь смоделировать банан, но не слишком полезно для дальнейшего дизайн.

После этого я попытался закрыть поверхность в твердый объект с помощью края внизу, но не мог заставить его делать это приятно. Кажется дразняще близко, однако.

Поколение направляющих поверхностей

Альтернативный метод заключается в ручном создании поверхностей с использованием параметрического представлений, затем обрезать и связать их вместе. Начиная с сетка снова, первый шаг – полуручная покраска, где поверхности обозначаются разными цветами. Вы должны помочь SolidWorks здесь немного. Я использую опцию здесь, чтобы работать только с половина сетки, так как она симметрична и якобы может быть зеркальной потом.

Затем каждая из идентифицированных граней имеет поверхность, сгенерированную из Это. Большинство из них плоские, но я также создал несколько цилиндрических. поверхности для края верхней пластины и выступ на задний.

Следующий шаг — довольно изнурительный процесс, в котором все пересекающиеся поверхности используются для обрезки друг друга с помощью триммера Trim Surface инструмент. Это занимает довольно много времени, так как все пересекающиеся поверхности должны использоваться для обрезки друг друга. Я также обрезал дно с помощью рубанка.

Это конечный продукт, большая часть поверхностей которого связана. вместе. Обрезные пересечения создают «водонепроницаемые» соединения, но все еще есть некоторые пробелы из-за интересной геометрии на фронт. Следующим шагом будет утолщение поверхности из пространства содержащихся в этих поверхностях и двух плоскостях, и отражать их по оси симметрии. Как только твердое тело сформировано, мы добавим скругления, чтобы восстановить свою первоначальную форму.

На мой взгляд, было много работы, чтобы получить модель, в которой углы не идеальны, поверхности, вероятно, не совпадают с оси, и симметрия немного нарушена. Для таких объектов это вероятно, лучше всего спроектировать их с нуля, используя измерения и эскиз, а не преобразование из 3D-сканирования.

Все, что вам нужно знать

Научные демонстрации

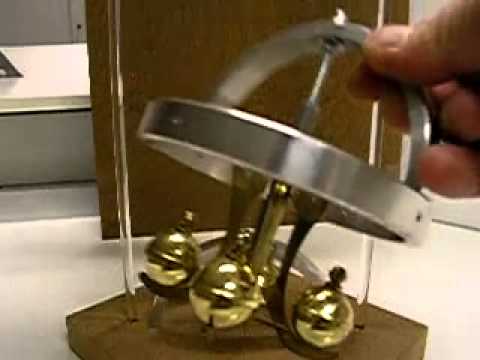

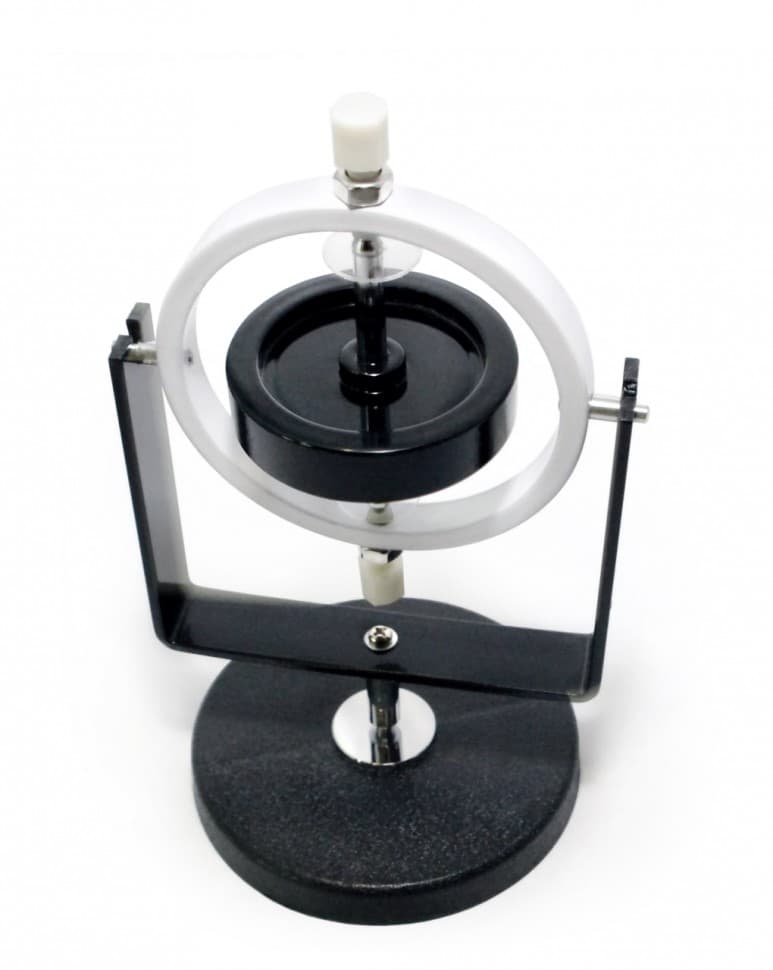

Демонстрация гироскопы часто встречаются в учебных заведениях, таких как школы или колледжи для обучения физике гироскопов. Традиционная демонстрация гироскопы, как правило, имеют подвес, чтобы пользователь мог понять, как работает гироскоп. может постоянно указывать в одном направлении. Карданный гироскоп позволяет пользователю поместить веса/силы на одну ось, чтобы посмотреть, как отреагирует гироскоп. пользователь также может надавить на сторону гироскопа (прикоснувшись к подвесу) и «почувствовать» задействованные силы, что часто придает немного больше волнения демонстрации.

Компьютерные манипуляторы

Есть это ряд компьютерных указывающих устройств (фактически мышь) на рынке у которых есть гироскопы, позволяющие управлять курсором мыши пока аппарат в воздухе! Они также являются беспроводными, поэтому идеально подходят для презентации, когда выступающий перемещается по комнате. Гироскоп внутри отслеживает движения вашей руки и переводит их на курсор движения.

Гоночные автомобили

Гироскопическое поведение используется в индустрии гоночных автомобилей. Это потому что машина двигатели действуют как большие гироскопы. Это имеет свое применение, например, в В гонках American Indy car некоторые трассы имеют овальную форму. В течение В гонке машины движутся по трассе только в одном направлении (машина только когда-либо поворачивается в одном направлении, т.е. оставил). Из-за гироскопических сил от двигатель в зависимости от того, вращается ли двигатель близко или против часовой стрелки нос автомобиля будет направлен вверх или вниз. Предоставление двигателя вращается в правильном направлении, это может помочь машине оставаться на трассе.

Мотоциклы

Колеса на мотоциклах действуют как гироскопы и облегчают балансировку велосипеда.

(стоять прямо) при движении. Подробнее см.: Как гироскопические силы влияют на мотоциклы

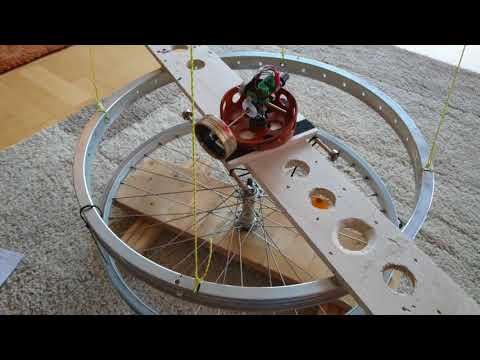

Велосипедное колесо как гироскоп

Волчки

Волчки представляют собой простую форму гироскопа, так как волчок вращается. он может встать прямо, не падая, благодаря гироскопическому поведение. Однако математика более сложна, потому что трение с пол меняется, когда гироскоп наклоняется в сторону.

Гирокомпасы

Гирокомпасы в основном навигационные средства. Гироскопы не любят меняться направление, поэтому, если они установлены в устройство, которое позволяет им свободно двигаться (кардан с низким коэффициентом трения). Затем при перемещении устройства в разных направлениях гироскоп все равно будет указывать в одном направлении. Затем это можно измерить, а результаты можно использовать аналогично обычный компас. Но в отличие от стандартного магнитного компаса не является магнитным. изменения окружающей среды и показания являются точными. Гирокомпасы обычно используется на кораблях и самолетах.

Виртуальная реальность

Гироскопы использовались в гарнитурах виртуальной реальности и других продуктах VR для ряда годы. В гарнитуре размещен ряд миниатюрных датчиков-гироскопов. В любом случае, когда пользователь двигает головой, направление и скорость отправляются обратно в компьютер. Затем компьютер может изменить отображение по мере необходимости.

Стабилизаторы/стабилизаторы поперечной устойчивости

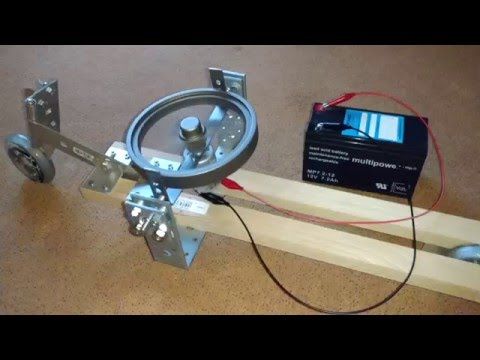

Монорельсовые поезда

Опять же, из-за поведения, гироскопы используются, чтобы остановить вещи от падают, некоторые монопоезда используют гироскопы, а лодки/корабли часто используют их, поэтому что в плохом море лодку держат относительно прямо и не бросают.

Из книги: Х.Крэбтри (1914) “Волчки и гироскопические Движение”

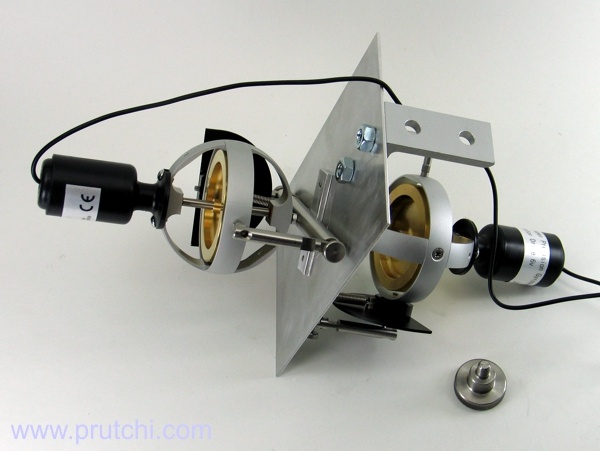

Судовые стабилизаторы

Из книги: Х.Крэбтри (1914) “Волчки и гироскопические Движение” Фото: Андервуд и Андервуд.

Из книги: Х.Крэбтри (1914) “Волчки и гироскопические Движение» Фото: Underwood & Underwood.

Авиагоризонты/автопилот

Это работает так же, как гирокомпас, но на другой оси. Датчик искусственного горизонта показывает положение самолета относительно горизонта т. е. изображение самолета.

Самокат Segway

Для получения более подробной информации о том, как они работают, посетите сайт сигвей.

Робототехника

В настоящее время гироскопы используются для удержания сложных роботов в вертикальном положении, которые обычно просто падают. над. Вот пример: Двуногий робот

Левитрон (ТМ)

Продаваемый как исполнительная игрушка, Левитрон является уникальным изобретением, которое показывает стабилизирующее действие гироскопов. Два мощных постоянных магнита позволяют гироскопу «парить» в воздухе. первый магнит помещается на ровную поверхность, содержащуюся в пластиковом основании, а другой размещен в гироскопе. Если гироскоп поставить на пару дюймов над основанием без вращения гироскопа, а затем отпустите, он просто перевернется из-за притяжения магнитов и упадет (или притягивается) к базе. Если бы гироскоп можно было держать ровно, то силы магнитов будут удерживать их друг от друга. И это именно то, что гироскоп делает, когда он вращается с высокой скоростью.

На первом рисунке показан базовый магнит с прозрачным пластиковым лотком для поднятия гироскоп сверху. Гироскоп помещен на лоток и вот-вот быть закрученным.

На второй и третьей картинке теперь крутится гироскоп и прозрачный пластиковый лоток. поднимается в положение, при котором силы двух магнитов могут удерживать гироскоп парит в воздухе.

На последней картинке показан гироскоп, парящий в воздухе после прозрачного лотка. увезли.

Нажмите здесь, чтобы посмотреть видео о Левироне в действии

Что такое гироскоп?

Если слово «гироскоп» до сих пор вызывает в воображении образы бросающей вызов гравитации игрушки, балансирующей на кончике карандаша, возможно, пришло время расширить свое мышление.

Конечно, с простыми гироскопами интересно играть, а гироскопы на карданном подвесе — стандартная вещь для любой физической лаборатории средней школы. Но гироскопы — это больше, чем детские игрушки или школьные новинки. Они являются важными компонентами сложных систем, используемых во всех видах аэрокосмической, промышленной и бытовой техники.

Гироскопы помогают управлять различными транспортными средствами, от самолетов и кораблей до дронов и беспилотных автомобилей. Они стабилизируют и ориентируют камеры, научные инструменты и роботов. Они изолируют чувствительное оборудование от вибрации и направляют буровые установки для нефтегазодобывающих компаний. Они используются в гарнитурах виртуальной реальности, смартфонах и компьютерных манипуляторах. Они направляют спутники в правильном направлении, обеспечивая передачу голоса и данных, которые соединяют наш мир и подпитывают глобальную экономику.

Использование возможностей гироскопа

В своей простейшей форме гироскоп представляет собой колесо или диск, закрепленный на подвесе, чтобы он мог быстро вращаться вокруг оси, которая может свободно менять направление. Угловой момент вращающегося ротора заставляет его сохранять свое положение, даже когда узел, на котором он установлен, наклонен. Гироскопы сохраняют свою первоначальную ориентацию относительно фиксированной точки в пространстве, на которую не влияет вращение Земли.

Французскому физику Жану-Бернару-Леону Фуко приписывают изобретение и название гироскопа в 1850-х годах. Но только полвека спустя американский изобретатель Элмер Сперри применил гироскопы для стабилизации и навигации кораблей и самолетов.

Сперри разработал первый практичный гирокомпас для поиска на север, чтобы заменить менее надежные магнитные компасы на кораблях ВМФ. Вскоре после этого он представил первый гиростабилизатор для самолета, который с большим успехом был продемонстрирован во время демонстрационного полета без управления во время соревнований в Париже в 1914 году. Компания, основанная Сперри, в конечном итоге стала частью Honeywell, где наследие гироскопической навигации, стабилизации и управления сохраняется и по сей день.

Начало новой эры гироскопического управления

Механические гироскопы «Вращающееся железо» сыграли важную роль в развитии авиации и военно-морского флота в первой половине 20 века. Гироскопические системы Honeywell использовались на протяжении всей Второй мировой войны в различных приложениях, от навигационных систем для самолетов, систем стабилизации для кораблей и систем стабилизации для артиллерийских и бомбовых прицелов и радиолокационных платформ.

Эпоха коммерческих авиаперевозок, начавшаяся в 1950-х годах, частично стала возможной благодаря гирокомпасам, которые повысили эффективность и комфорт полетов на большие расстояния, включая полеты над полюсами, где магнитные компасы заведомо ненадежны.

Механические гироскопы по-прежнему были приоритетом для Honeywell в середине века, и инженеры усердно работали над улучшением производительности, надежности, размера и веса гироскопов для аэрокосмических и оборонных приложений. В то же время компания смотрела в будущее и на возможности разработки новых, более точных и долговечных гироскопических систем.

Представляем кольцевой лазерный гироскоп

В начале шестидесятых годов инженеры Honeywell начали работу над революционным прорывом в области наведения и управления — оптическим устройством, называемым кольцевым лазерным гироскопом (RLG), производство которого началось в 1966. В отличие от механических гироскопов, RLG используют два лазерных луча, движущихся в противоположных направлениях по кольцеобразной траектории, определяемой тремя зеркалами. Гироскоп измеряет разницу частот между двумя лучами, чтобы определить угловую скорость, что помогает определить направление, в котором движется самолет или другая платформа.

В отличие от механических гироскопов, RLG не имеют движущихся частей, вызывающих трение, которое может повлиять на точность и увеличить «дрейф» с течением времени. Фактически, по сравнению с механическим гироскопом, который может дрейфовать со скоростью 0,1–0,01 градуса в час, RLG смещается примерно на 0,0035 градуса. Их точность, надежность и компактный размер делают RLG идеальными для интеграции в современные инерциальные навигационные системы, использующие гироскопы, компьютеры и акселерометры для расчета положения самолета, корабля или другого транспортного средства даже при отсутствии сигналов GPS.

Несмотря на появление других технологий, таких как волоконно-оптические гироскопы, RLG остается самым предпочтительным выбором для аэрокосмических и промышленных приложений. Группа навигационных датчиков Honeywell выпустила свой 500 000-й RLG в 2019 году.

Выведение гироскопов на космические рубежи

В 1960-х годах гироскопы также пережили несколько потусторонних событий, когда компания Honeywell предоставила различные системы, в том числе систему стабилизации и управления, для лунной миссии «Аполлон-11».

В то время как подразделения Honeywell сосредоточились на уменьшении размеров гироскопов, компания также стала пионером в разработке гироскопов с большим управляющим моментом (CMG) для стабилизации и ориентации спутников и других космических аппаратов. CMG состоит из вращающегося ротора и одного или нескольких моторизованных шарниров, которые наклоняют угловой момент ротора. Когда ротор наклоняется, изменяющийся угловой момент вызывает гироскопический крутящий момент, который вращает космический корабль.

Honeywell размещает Центр передового опыта США для CMG и предоставляет продукты, используемые на сотнях спутников и исследовательских миссиях, а также на международной космической станции.

Размещение гироскопов на интегральной схеме

Технологии микроэлектромеханических систем (МЭМС) позволили создать новое поколение МЭМС-гироскопов, предназначенных для удовлетворения потребностей разработчиков в гироскопах все меньшего размера, которые можно массово производить быстро и недорого. Когда МЭМС вращается, небольшая масса смещается, создавая сигнал, который может быть усилен и прочитан микроконтроллером.

Вы найдете эти крошечные устройства в смартфонах, компьютерах, медицинских устройствах и многих других приложениях. Гироскопы MEMS также используются в автомобильных системах предотвращения опрокидывания и подушек безопасности, стабилизации изображения и имеют множество других потенциальных применений.

В то время как другие компании производят миллионы МЭМС для коммерческих и потребительских продуктов, Honeywell концентрируется на высокопроизводительных системах, обычно используемых в аэрокосмической, оборонной и транспортной сферах, включая авиационные навигационные системы, такие как система определения ориентации и курса (AHRS) для коммерческих целей. самолет. Инерциальный измерительный блок MEMS (IMU) повышает производительность и точность бортовых навигационных систем, поскольку ему не требуется сигнал GPS.

Взгляд в будущее гироскопического управления

Гироскоп зародился в Париже в 19 веке как развлечение и игрушка в салоне. В конце концов, технологии, в основе которых лежало это удивительное устройство, добрались до Луны и за ее пределы и нашли свое применение в тысячах устройств, которые каждый день затрагивают нашу жизнь.

Инженеры Honeywell сосредоточены на том, чтобы сделать следующее поколение гироскопов еще лучше, потому что никто не знает, где они окажутся дальше.

Чтобы получить дополнительную информацию или узнать больше о Honeywell GG1320, нажмите здесь.

Как это работает: Дрон в полете

Снимают ли они видео сверху или летают по открытому полю, бесспорно, дроны становятся все более популярными гаджетами. После некоторой практики на них относительно легко летать и маневрировать, и они могут быть несколько недорогими, не говоря уже о том, что интересно наблюдать за тем, как они кружатся.

Дроны-квадрокоптеры, подобные дронам из лаборатории GRASP Университета Пенсильвании , образуют рои, похожие на суетливых пчел, и выполняют точные маневры, которые могут показаться легкими, но работа, выполняемая за пределами контроллера, невероятно сложна.

Технология, которой оснащены дроны, сама по себе является подвигом, которым можно восхищаться: гироскопы, компактные двигатели с высоким крутящим моментом, датчики движения, аккумуляторы и другие части оборудования сжаты в корпус, достаточно легкий для того, чтобы дрон завис. .

Когда дрон находится в воздухе, гироскопы и датчики передают данные на компьютеры, которые используют алгоритмы для корректировки положения дрона. Это удерживает дрон в равновесии и постоянно зависает, а также контролирует различные скорости ротора, на которые полагаются дроны, чтобы поворачиваться, катиться или двигаться вперед, назад или вертикально. Компьютерные алгоритмы также помогают пользователю дрона замедлить его снижение. Это попытка избежать состояния вихревого кольца — случая, когда пропеллеры дрона опускаются слишком быстро и попадают в неравномерную циркуляцию воздуха, в результате чего дрон теряет подъемную силу и падает. В то время как пилот дрона может контролировать, где и когда движется дрон, компьютерные алгоритмы выполняют большую работу, чтобы сохранить устойчивость дрона.

Пристальный взгляд на то, что находится под крышкой

Так что же это за детали внутри дрона? Как они работают вместе, чтобы дрон летал?

Гироскоп измеряет скорость вращения и помогает удерживать дрон в равновесии. Гироскопы представляют собой устройства, состоящие из установленного колеса, которое вращается вокруг оси, которая может свободно перемещаться в любом направлении. Они используются для обеспечения стабильности или поддержания опорного направления.

Дрон также имеет четыре двигателя с высоким крутящим моментом, приводящие в действие каждый из четырех пропеллеров. Эти двигатели обычно бесщеточные.

Датчики движения — важная часть головоломки с дроном. Альтиметры связываются с дроном, чтобы сообщить ему его высоту. Эти чипы помогают дрону вносить необходимые коррективы, чтобы держать его в воздухе.

Компьютерная система позиционирования помогает им маневрировать. Программист вводит алгоритмы позиционирования и скорость, с которой должны двигаться роторы; камеры отслеживают дрон, отражая свет от его маркеров. Это дает компьютеру представление о том, где находится дрон. Он способен определять положение дрона с точностью до миллиметра.

В результате дрон может безупречно выполнять акробатические движения и безошибочно запускаться в ограниченном пространстве. Если система позиционирования применяется к нескольким дронам одновременно, каждый дрон может быть установлен в определенное положение, и вместе дроны могут создать строй. Программист должен указать центральную точку для движения дронов, чтобы отдельные дроны двигались как единое целое и не отклонялись от строя.

Дроны обычно используют литий-полимерные или LiPo аккумуляторы. Аккумуляторы LiPo являются наиболее предпочтительным выбором для производителей дронов, поскольку они имеют малый вес и обладают максимальной емкостью заряда и мощностью.

Вращение в правильном направлении: движение дрона

Есть четыре основных движения, которые использует дрон, и они контролируются каждым из четырех пропеллеров. Пропеллеры 1 и 4 вращаются по часовой стрелке, а пропеллеры 2 и 3 – против часовой стрелки.

Yaw — это вращение дрона по часовой или против часовой стрелки. Чтобы дрон использовал рыскание для поворота влево, пропеллеры №1 и 4 вращаются с нормальной скоростью, а пропеллеры №2 и 3 — с высокой скоростью. Чтобы повернуть вправо, пропеллеры 1 и 4 вращаются с высокой скоростью, а пропеллеры 2 и 3 – с нормальной скоростью.

Шаг описывает движение дрона вперед и назад. Чтобы двигаться вперед, винты 1 и 2 движутся с нормальной скоростью, а винты 3 и 4 – с высокой скоростью. Чтобы двигаться назад, пропеллеры 1 и 2 вращаются с высокой скоростью, а пропеллеры 3 и 4 вращаются с нормальной скоростью.

Крен — это вращение дрона для наклона влево или вправо. Для крена влево гребные винты 1 и 3 вращаются с нормальной скоростью, а гребные винты 2 и 4 вращаются с высокой скоростью. Чтобы катиться вправо, пропеллеры 1 и 3 вместо этого вращаются с высокой скоростью, а пропеллеры 2 и 4 вращаются с нормальной скоростью.

Подъем/падение — это действия по перемещению дрона вверх и вниз, подъему или снижению высоты. Чтобы подняться вверх, все пропеллеры двигаются с высокой скоростью, а чтобы спуститься, все пропеллеры двигаются с нормальной скоростью.

Не только для шоу: приложения для дронов

Хотя акробатика, которую выполняют дроны, может показаться забавой и игрой, разработка дронов должна выполнять широкий спектр задач. Поскольку они проворны и способны маневрировать в труднодоступных местах, они могут значительно помочь в поисково-спасательных операциях, особенно в опасных ситуациях.

Возможность следовать по установленному пути была бы идеальной для обеспечения личной безопасности, установив их для патрулирования комнат и коридоров. Военные США также заинтересованы в использовании этой технологии, так как дроны (не путать с уже находящимися на вооружении их здоровенными собратьями-хищниками) отлично подходят для наблюдения и разведывательных операций, особенно когда им поручено обнаруживать и предупреждать солдат об опасности. самодельные взрывные устройства (СВУ). Дроны также могут быть вооружены комплексом биологического оружия, что поможет ограничить вооруженные конфликты исключительно теми, на кого они нацелены. Это, в свою очередь, помогло бы уменьшить потери среди гражданского населения и структурный ущерб во время войны, хотя это довольно спорное применение.

Какими бы впечатляющими они ни были сейчас, трудно понять, что с каждым днем дроны все еще совершенствуются. За амбициями и усердием инженеров-робототехников не стоит удивляться, если в ближайшем будущем над головой будут летать полностью сознательные и автономные дроны. Для беспилотных технологий небо — это действительно предел.

Не забудьте ознакомиться с ассортиментом дронов Jameco. Пока вы этим занимаетесь, посмотрите видео с обзором радиоуправляемого квадрокоптера Jameco.

Вы летали на дроне? Напишите нам и поделитесь своей историей на [email protected].

Гироскопические приборы — 3 основных прибора и принцип их работы

Неудивительно, что полетные приборы жизненно важны. Однако многое происходит за кулисами. Гироскопы — это научное чудо, и их свойства можно с большим успехом использовать в гироскопических приборах самолетов. Вопреки распространенному мнению, гироскопы довольно просты для понимания. Сегодня мы покажем вам, как легко это может быть. Вот ваш полный путеводитель по гироскопическим приборам, по тому, как они работают и что они делают.

Что такое гироскопические приборы?

3 основных гироскопических прибора, установленных на самолетах, это искусственный горизонт, указатель курса и координатор разворота. Все три используют гироскопические оси для обеспечения исходной точки, от которой можно измерить ориентацию самолета. Более совершенные системы также можно найти на сложных самолетах.

Гироскопы имеют ограничения, но в целом они представляют собой надежное решение для приборов навигации и ориентации самолетов.

Не волнуйтесь, если вы никогда не слышали о гироскопе или знакомы с этим термином, но не понимаете его.

Вы в хорошей компании.

Мы рассмотрим, как работает гироскоп, его основные компоненты и как эти компоненты используются в обычных пилотажных приборах.

Вот все, что вам нужно знать.

Что такое гироскоп – Разборка гироскопических инструментов

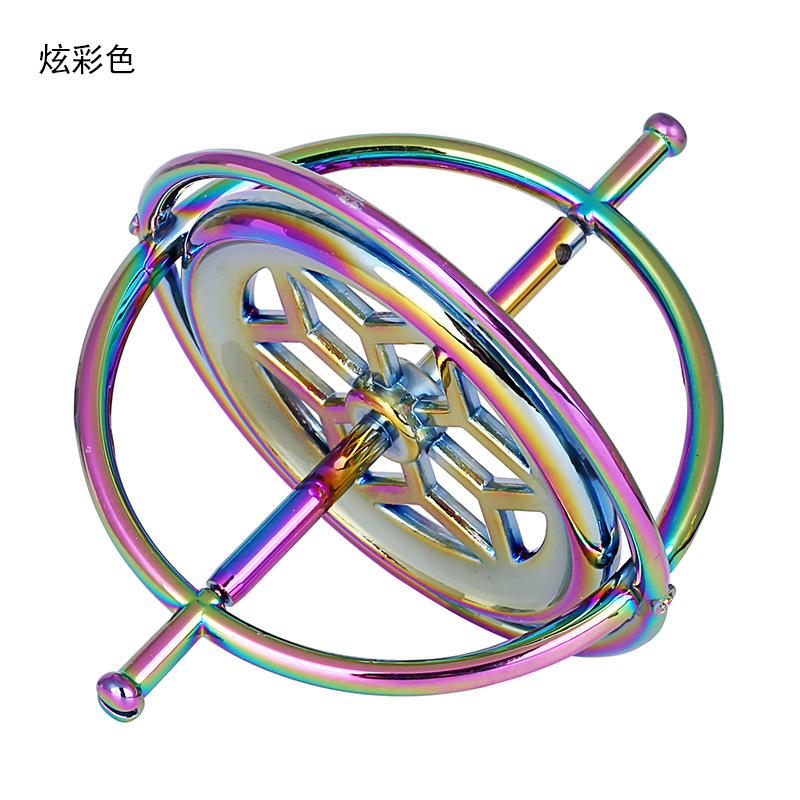

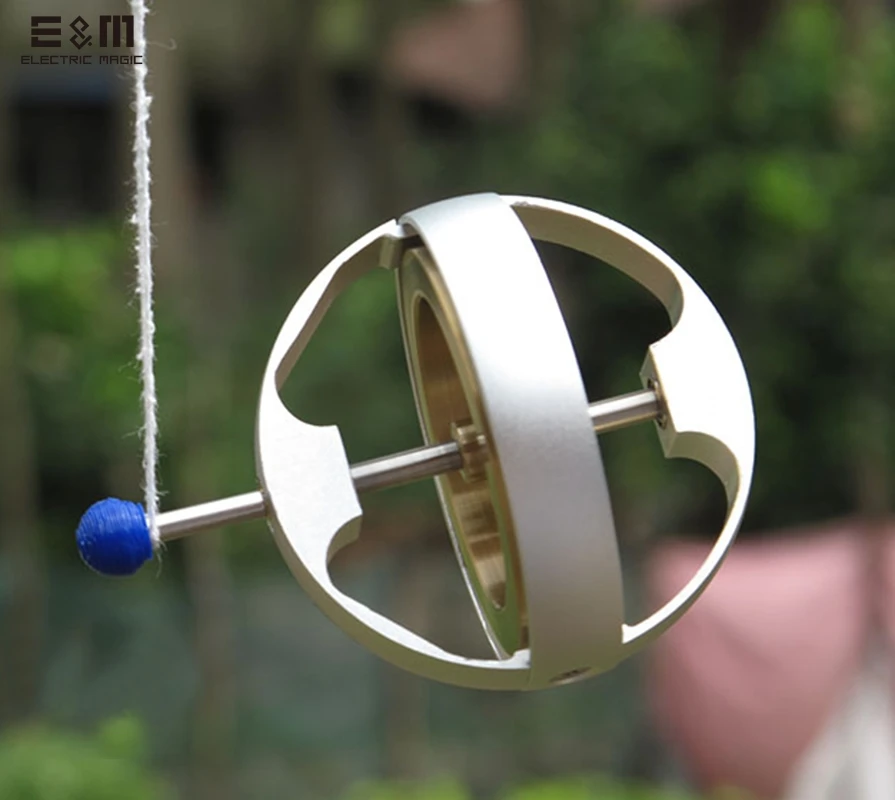

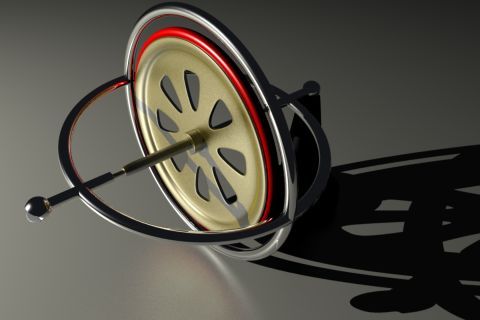

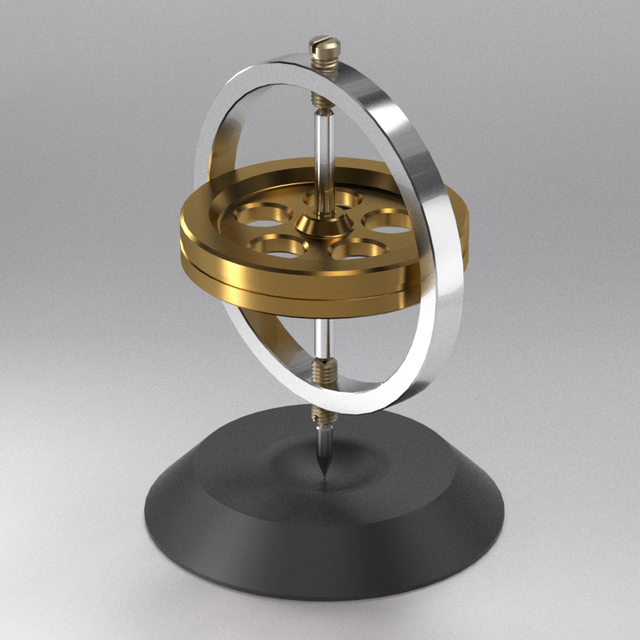

Теоретически гироскоп представляет собой прялку, вращающуюся вокруг оси. Инерция колеса, зависящая от его скорости и массы, придает гироскопу особое свойство, называемое «жесткостью в пространстве». Эта жесткость означает, что если ее не трогать, ось гироскопа останется направленной в заданном направлении.

Не верите нам?

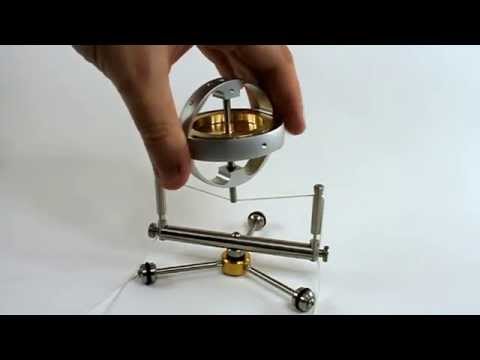

Вот короткое видео, показывающее концепцию гироскопа в самой базовой форме

Вот что мы будем делать.

Во-первых, давайте разберем общие черты большинства гироскопов. Как только вы познакомитесь с частями гироскопа, мы обсудим, как именно они работают.

Все гироскопические инструменты содержат следующие детали: –

Ось

Ось гироскопа необходима для всех гироскопов.

Помните, мы только что сказали, что гироскоп — это, по сути, вращающееся колесо.

Ну, чтобы колесо крутилось, оно должно что-то крутить вокруг . Вот здесь и появляется ось. Вы можете рассматривать ось немного как ось на велосипедном колесе. Он проходит прямо через центр колеса под углом 90° к направлению вращения колеса.

Однако гироскопы могут сбивать с толку, когда речь заходит о говорящих осях.

Почему?

Потому что у одного гироскопа на самом деле три оси : –

Ось вращения (представьте ее как ось, как только что обсуждалось)
Ось ввода
Ось вывода

К счастью, при обсуждении авиационных гироскопических приборов мы всегда ссылаемся на вращение ось и где она выровнена, что значительно упрощает понимание гироскопов.

Колесо

Давайте будем честными.

Ось без колеса — это просто палка.

Гироскопам нужно колесо для вращения, чтобы установить эту важнейшую жесткость (о которой мы скажем вам все про ниже).

Пока…

Все, что вам нужно знать, это то, что есть колесо, и оно должно соответствовать двум критериям, связанным с «жесткостью»

Чем больше масса колеса, тем больше жесткость.
Чем быстрее вращается колесо, тем выше жесткость.

Для более научно мыслящих из вас прялки, масса и скорость могут начать звенеть в глубине вашего сознания. Вместе эти две силы составляют так называемый «угловой момент», который, в свою очередь, является продуктом инерции.

Для тех, кто не склонен к науке, вот что вам нужно знать простыми словами…

Инерция является функцией массы и скорости. Чем выше инерция объекта (или прялки в гироскопе), тем более он устойчив к изменению направления.

Еще проще…

Представьте, что кто-то катит к вам велосипедное колесо. Не такое уж большое дело, верно? Теперь представьте, что кто-то катит к вам тракторное колесо на скорости. Колесо трактора тяжелее и быстрее, что приводит к увеличению инерции. Колесо велосипеда легко остановить, колесо трактора будет сопротивляться вашим усилиям, и все дело в инерции.

То же самое и с гироскопами. Те, у кого более тяжелые колеса и более быстрое вращение, более устойчивы к изменению направления (что в гироскопических приборах нам действительно нужно).

Вы также можете слышать, что это колесо называют ротором. В этой статье термины «колесо» и «ротор» будут использоваться взаимозаменяемо, но означают одно и то же.

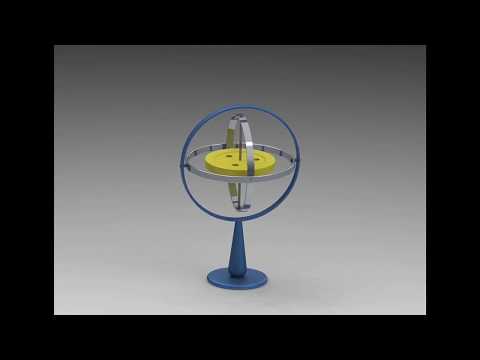

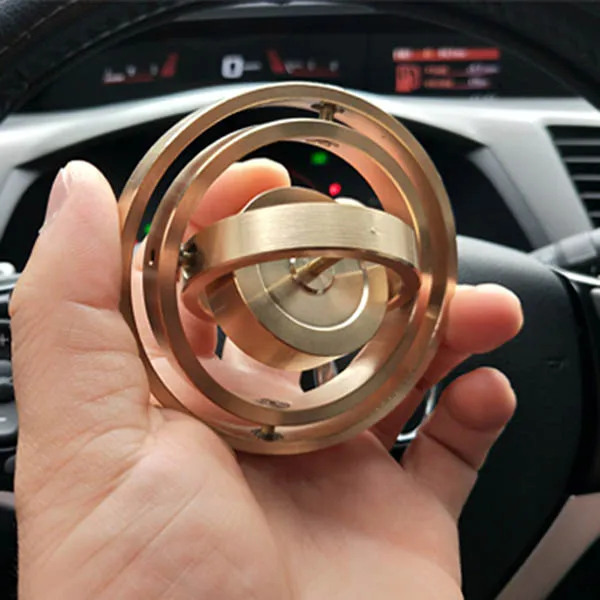

Подвес гироскопа

Топоры и прялки — это хорошо, но нам нужно что-то, чтобы их удерживать. И это что-то называется «каркас». Представьте, что вы держите велосипедное колесо на оси между двумя руками.

Поздравляю, вы только что стали стабилизатором.

В авиационных гироскопических приборах нам нужно что-то чуть более точное (и меньшее), чем наши руки. Поэтому умные конструкторы разрабатывают высокотехнологичные крепления, которые будут удерживать ось. Эти подвесы позволяют свободно перемещать гироскопическую ось. Они также позволяют нам ориентировать ось гироскопа в нужном направлении.

Мощность для гироскопического ротора

Одна вещь, которая необходима для работы всех гироскопов, это вращательное движение. И, очевидно, это не происходит само по себе.

Есть несколько способов раскрутить колесо гироскопа, чтобы сохранить эту крайне важную жесткость.

Большинство систем на легких самолетах используют всасывание для привода несущего винта. Отрицательное давление создается с помощью насоса внутри прибора. В результате воздух всасывается из окружающего воздуха снаружи. Этот воздух направляется на ротор, заставляя его вращаться очень быстро. Если эта трубка засорится или насос выйдет из строя, ротор может замедлиться до такой степени, что потеряет жесткость.

И что тогда?

Гироскоп может упасть. Это приведет к неисправности гироскопических приборов. Единственной целью гироскопов, используемых в инструментах, является создание точки отсчета. Инструмент становится бесполезным, если на эти данные больше нельзя полагаться!

Подводя итог, гироскоп будет состоять из следующих компонентов: –

Вращающееся колесо
Ось
Кардан

0 Ротор 0 Средство вращения0382

Запомните эти термины, потому что мы будем часто ссылаться на них, объясняя, как работают гироскопические инструменты. Кстати говоря…

Как работают гироскопические приборы?

Вы часто будете читать сложные описания гироскопов, прецессии, углового момента и осей, а также множество других сложных терминов.

Но…

Есть более простой способ понять, как работают гироскопические приборы. Это выглядит примерно так.

Все Гироскопические инструменты полагаются на использование оси гироскопа в качестве точки отсчета.

Подождите, что такое данные ?

«Датум» — это термин, который часто используется в авиации. Это просто означает заданную точку, от которой вы можете что-то измерить. В случае с гироскопическими приборами мы склонны использовать датум, созданный гироскопической осью, для измерения аспектов положения самолета.

Хотите, чтобы действительно простыми словами? Вот как в принципе работают все гироскопические приборы самолета: –

Мы направляем гироскопическую ось в соответствующем направлении, создавая фиксированную точку отсчета.
Когда самолет отклоняется от этой точки отсчета, мы измеряем величину перемещения или изменения.
Изменение отображается на пилотажных приборах в виде данных, которые пилот может использовать для отслеживания отклонения.

Просто, правда?

Однако, чтобы по-настоящему понять , как работают гироскопические инструменты , требуются более глубокие знания.

Жесткость в пространстве и прецессия

Гироскопы обладают уникальным свойством, называемым «жесткостью в пространстве».

На самом деле это буквальный термин. (НАСА использует гироскопы для навигации на борту своих космических кораблей). Инструменты с гироскопическим приводом хороши тем, что их кардан позволяет направлять их буквально в любом направлении.

Или, другими словами…

В любой точке в пространстве .

Выше или ниже горизонта или в любом заданном направлении в трех измерениях. В идеале мы хотим, чтобы гироскоп оставался направленным в том направлении, куда мы его направляем. Чем более устойчив гироскоп к движению, тем лучше.

Это сопротивление называется жесткостью. А жесткие гироскопы – это хорошо.

Однако.

Такое поведение ставит перед нами особые проблемы здесь, на Земле.

Почему?

Потому что, скажем, мы направляем ось гироскопа на солнце и хотим использовать ее в качестве точки отсчета. Как вы, несомненно, знаете, вращение Земли означает, что кажется, будто Солнце «движется» по небу. При условии, что гироскоп продолжает вращаться и не тревожится, его ось будет направлена к солнцу!

Ось гироскопа и солнце остаются «неподвижными», а поверхность земли — нет! Таким образом, ось гироскопа также может казаться движущейся (или, в крайнем случае, «опрокидывающейся»).

По правде говоря, ось гироскопа остается выровненной благодаря своей жесткости. Когда мы движемся в пространстве, кажется, что гироскоп опрокидывается, но на самом деле это мы движемся вокруг него.

Вышеизложенное представляет собой интересную концепцию, и есть несколько моментов, которые повлияют на степень ее влияния на гироскопические инструменты: –

Жесткость гироскопа
Широта гироскопа
Точка в пространстве, на которую ориентирована ось гироскопа

Минуточку. Широта и , где мы наводим гироскоп, влияют на то, насколько хорошо он работает?

Да. И вот почему.

Представьте себе гироскоп, расположенный на северном полюсе, ось которого направлена вертикально вверх. Поскольку ось совпадает с ориентацией земной оси (прямо вверх), ось гироскопа останется там, где мы ее поместили.

Однако представьте, что ось вращения гироскопа выровнена по горизонтали, в то время как мы стоим на северном полюсе.

Теперь ось останется направленной к фиксированной точке в пространстве на горизонте. Нам покажется, что гироскоп вращается горизонтально с той же скоростью, что и Земля (15° в час).

У этого кажущегося движения есть название.

Мы называем это прецессией.

Вот несколько простых правил, которые следует помнить относительно прецессии и видимого движения гироскопов: –

Гироскоп с осью вращения, направленной горизонтально к заданному меридиану (линии, идущей с севера на юг), будет перемещаться на 360° в течение 24 часов на полюсе.
Гироскоп с осью вращения, направленной горизонтально к заданному меридиану (линии, идущей с севера на юг), не покажет видимого движения на экваторе.

Почему вышеперечисленное актуально для авиации?

Потому что мы используем север в качестве исходной точки, и мы используем указатель направления, чтобы сказать нам, где находится эта исходная точка. Курсоуказатель представляет собой гироскопический прибор. Чем дальше на север, тем чаще приходится его перестраивать из-за прецессии!

Если все вышеперечисленное немного пугает, вот короткое видео, где вы можете увидеть это в режиме реального времени.

Три самых распространенных пилотажных прибора
В большинстве самолетов вы найдете следующие гироскопические приборы. Они в сочетании со статическими приборами Пито составляют «шесть наборов» основных пилотажных приборов: –
Искусственный горизонт
Индикатор курса
Координатор разворота
Вот краткое описание того, для чего используются эти инструменты, где выравнивается гироскопическая ось и как они работают.
Instrument Name Instrument Shows Gyroscopic Axis Alignment
Artificial Horizon Attitude and Bank Vertical to Centre of the Earth
Heading Indicator Heading Aircraft Yaw Axis
Координатор поворота Скорость поворота* Ось тангажа самолета
* Важно отметить, что координатор поворота показывает угол крена , а не !
Вот подробное описание всех вышеперечисленных гироскопических инструментов.
Искусственный горизонт
Как следует из названия, искусственный горизонт представляет собой графическое изображение положения самолета относительно земного горизонта.
Это диск, разделенный на два сегмента. «Синий» представляет небо над горизонтом, а «коричневый» представляет землю под горизонтом.
Используется для обозначения положения самолета относительно горизонта с помощью небольшого символа самолета с точкой в центре, показывающего, находится ли самолет носом вверх или вниз. Он также отображает угол крена относительно горизонта.
Ось гироскопа удерживается в вертикальном положении грузами в нижней части карданного подвеса, поэтому она всегда направлена в направлении силы тяжести (центр земли).
Символ самолета фактически зафиксирован, а движется диск. Этот диск прикреплен к гироскопическому подвесу. Колесо гироскопа совмещено с линией горизонта. Из-за своей жесткости он не двигается независимо от положения самолета.
По существу.
Символ самолета (и самолет) летают «вокруг» фиксированной оси гироскопа искусственного горизонта.
Некоторые важные моменты, на которые следует обратить внимание: –
Ось искусственного горизонта выровнена вертикально, поэтому на нее не влияет прецессия
Экстремальные маневры могут привести к «опрокидыванию» гироскопа.
Трение в подвесе может привести к замедлению ротора гироскопа, что означает, что будет отображаться угол крена или тангаж, даже если вы находитесь на уровне крыльев.
Индикатор курса
Индикатор курса — еще один прекрасный пример гироскопического инструмента. В отличие от искусственного горизонта, ось которого совмещена с горизонтом, индикатор курса измеряет отклонение от другой исходной точки.
Какой?
Магнитный север.
В начале полета ось гироскопа будет выровнена «по уровню» к горизонту. Ось рыскания (при условии, что вы находитесь горизонтально) будет соответствовать линии горизонта. Фактически мы определяем ось, вокруг которой будет вращаться самолет. Помните, гироскопическая ось останется там, где мы ее укажем.
Самый простой способ визуализировать это — представить самолет, движущийся вокруг карданного подвеса и его выровненной оси.
Вращаем подвижную карту в приборе для калибровки магнитного севера по компасу. Тогда мы сможем прочитать, насколько самолет отвернулся или приблизился к нему. Результат в градусах и есть курс самолета.
Но помните.
Оси гироскопов, выровненные по линиям долготы, склонны к прецессии из-за вращения Земли, поэтому вам придется регулярно фиксировать и выравнивать указатель курса на протяжении всего полета.
Насколько это меняется?
Как мы видели выше, прецессия указателей курса максимальна на полюсах и минимальна на экваторе. Существует линейная шкала, которую мы можем применять в зависимости от того, насколько мы близки к ней. Мы называем эту линейную шкалу Синус.
Максимальное значение синуса равно 90°. К счастью, 90° широты — это северный полюс. Синус имеет наименьшее значение при 0°. Этот 0° широты находится на экваторе. Предположим, что максимальная скорость изменения составляет 15° в час на полюсе и 0° на экваторе. В этом случае мы можем превратить это в умную формулу для определения скорости изменения индикатора курса из-за прецессии.
Выглядит так.
Прецессия индикатора курса = (Синус вашей широты) X 15
Не хотите сидеть с калькулятором? Не волнуйся. Мы проделали тяжелую работу, используя приведенное выше уравнение, так что вам не нужно. Вот таблица с подробным описанием скорости прецессии на каждой широте.
Aircraft Latitude Rate of Precession of Heading Indicator (per hour)
0° 0°
5° 1.3°
10° 2.5°
15° 3,8°
20° 5.1°
25° 6. 3°
30° 7.5°
35° 8.5°
40° 9.6°
45° 10.6°
50° 11.5°
55° 12.3°
60° 12.9°
65° 13.5°
70° 14°
75° 14.5°
80° 14.8°
85° 14.9°
90° 15°
Некоторые важные моменты, на которые следует обратить внимание: –
Чем выше ваша широта, тем чаще вы должны выравнивать указатель курса. Эта ошибка называется «кажущимся дрейфом».
Индикаторы курса показывают магнитный север, а не истинный север.
Подробнее об индикаторе курса можно прочитать здесь.
Координатор поворота
Координатор поворота немного отличается от стандартного гироскопического прибора. Авиагоризонт и индикатор курса предназначены для поддержания постоянного исходного положения и выравнивания оси.
Однако.
В случае координатора поворота его выравнивание осей является кратковременным и динамическим.
Отображает скорость поворота и скольжения.
Если самолет накренился (причудливый термин для самолетов, обозначающий одно крыло выше другого), но удерживается в фиксированной точке на горизонте, координатор разворота отобразит ноль скорость поворота.
Ось подвеса совмещена с крыльями (горизонтально относительно самолета)
Измеряет скорость отклонения от этой оси, создаваемую рысканьем. Когда дрон движется влево или вправо, ось гироскопа оказывает давление на калиброванную пружину, в результате чего символ самолета показывает поворот в направлении рыскания.
Некоторые важные моменты, на которые следует обратить внимание: –
Горизонтальная ось координатора поворота выровнена относительно самолет, не горизонт
Этот инструмент состоит из двух частей. Индикатор скорости поворота (с гироскопическим приводом) и индикатор скольжения («шарик в трубе», который не является гироскопическим инструментом)
В последние годы индикатор поворота и скольжения считается относительно устаревшим гироскопический прибор. FAA выпустило консультативное уведомление, посчитав этот инструмент «запутанным». Так что не удивляйтесь, если вы будете летать на самолете с двумя авиагоризонты, установленные в одной панели.
Где еще я увижу гироскопы в самолетах?
Из-за их удивительных свойств и способности оставаться на одной линии с заданной точкой иногда можно найти гироскопические приборы, используемые в других местах самолетов.
Хотите пример?
Как насчет огромных авиалайнеров?
Большие самолеты часто летают на большие расстояния без навигационных средств и радиомаяков.
Однако они полагаются не только на «счёт». На самом деле они используют гироскопы для обеспечения очень точная навигация .
Большинство коммерческих авиалайнеров используют инерциальную навигационную систему, которая в значительной степени зависит от гироскопов и акселерометров. Хотя эти гироскопы не совсем такие же, как гироскопы, которые вы найдете на легких самолетах, они работают аналогично.
Кольцевые лазерные гироскопы используются для фиксации положения самолета. Они выровнены по горизонту и истинного севера. Затем с помощью умных компьютеров отслеживается прецессия. Рассчитывая прецессию, бортовые компьютеры могут точно определить положение самолета.
Когда дрон ускоряется, замедляется или меняет направление, акселерометры измеряют, что изменилось, на основе фиксированных данных, предоставляемых гироскопами. Это изменение измеряется и отображается на визуальном дисплее в кабине экипажа и передается на другие бортовые компьютеры.
Заключительные мысли
Хотя гироскопы могут потребовать небольшого подробного изучения, в общих чертах они довольно просты. Гироскопические инструменты работают, используя присущее гироскопам свойство создавать исходную точку, а отклонение от этой исходной точки измеряется и отображается пилоту. Здесь, в Институте пилотов, мы любовь простые объяснения. Вы найдете множество из них на наших онлайн-курсах пилотирования. Хотите доказательства? Вот 100% бесплатный курс, который показывает, насколько простым может быть онлайн-обучение пилотов.
Как использовать Google Cardboard, если в вашем телефоне нет гироскопа « Android :: Гаджеты
По Даллас Томас
8/9/16 13:00
15. 08.16 15:53
Многие телефоны среднего класса производятся без датчика гироскопа — среди прочих, Moto X Play, Moto G третьего поколения и несколько моделей Samsung Galaxy Grand. Это не совсем важный датчик смартфона, и его отсутствие снижает цену телефона, так что это понятное упущение.
Но большинство приложений Google Cardboard отказываются работать, если в вашем телефоне нет гироскопа. И это не только приложения Google Cardboard — несколько других забавных функций, таких как режим Photo Sphere в Google Camera, также полагаются на гироскоп.
Не пропустите:
Как обманывать в Pokémon GO и не получить бан
Итак, разработчик Frazew создал модуль Xposed, который использует другие датчики вашего устройства для имитации данных гироскопа. Он объединяет показания вашего компаса и акселерометра для создания своего рода виртуального гироскопа, а затем обманывает приложения, заставляя их думать, что эти данные исходят от реального датчика гироскопа. После установки это беспрепятственный опыт, поэтому мы, наконец, можем наслаждаться мобильной виртуальной реальностью с устройством, которое не поддерживает его изначально.
Следует отметить одну небольшую вещь: этот модуль еще не работает для обмана режима AR (дополненной реальности) в Pokémon GO, но разработчики усердно работают над поиском решения, так что следите за обновлениями.

Требования
Android-устройство с root-правами
Xposed Framework установлен
«Неизвестные источники» включен
Шаг 1. Установите VirtualSensor
на
VirtualSensor , затем коснитесь верхнего результата. Отсюда проведите пальцем на вкладку Версии , затем нажмите кнопку «Загрузить» рядом с самой последней записью. В течение нескольких секунд должен появиться интерфейс установщика Android, поэтому нажмите «Установить» на этом экране.
Когда это будет сделано, убедитесь, что активирует модуль и перезагрузится, тогда вы будете готовы попробовать некоторые приложения Google Cardboard или другие приложения, которые вы хотели использовать, которым нужен гироскоп.
Шаг 2. Используйте Google Cardboard или другие функции на основе гироскопа
Когда вы вернетесь, дальнейшая настройка не потребуется — отныне подавляющее большинство приложений будут просто думать, что в вашем телефоне есть гироскоп. Один небольшой недостаток заключается в том, что смоделированные данные гироскопа могут иногда приводить к небольшой дрожи, но большинство приложений виртуальной реальности будут работать нормально.
Если хотите, вы можете открыть приложение VirtualSensor из панели приложений, чтобы увидеть прямую трансляцию моделируемых данных, что довольно интересно. Тем не менее, первое, что вы, вероятно, захотите сделать, это установить некоторые Cardboard-совместимые приложения, чтобы протестировать новые функции. Для хорошей отправной точки перейдите по ссылке ниже, чтобы увидеть список наших любимых приложений Google Cardboard.
Не пропустите: 10 приложений виртуальной реальности, которые помогут вам начать работу с Google Cardboard
Приложение Google Cardboard работает без проблем.
Если у вас нет гарнитуры Google Cardboard или другой гарнитуры виртуальной реальности, вы можете проверить свои новообретенные свойства гироскопа, сделав фотосферу с помощью камеры Google или сыграв в любую видеоигру из Play Store с функциями гироскопа. Как упоминалось ранее, этот модуль еще не работает с режимом AR в Pokémon GO, но мы будем держать вас в курсе, если он когда-нибудь заработает.
Не пропустите: можно ли играть в Pokémon GO за рулем?
Обеспечьте безопасность подключения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Instrument Name	Instrument Shows	Gyroscopic Axis Alignment
Artificial Horizon	Attitude and Bank	Vertical to Centre of the Earth
Heading Indicator	Heading	Aircraft Yaw Axis
Координатор поворота	Скорость поворота*	Ось тангажа самолета

Aircraft Latitude	Rate of Precession of Heading Indicator (per hour)
0°	0°
5°	1.3°
10°	2.5°
15°	3,8°
20°	5.1°
25°	6. 3°
30°	7.5°
35°	8.5°
40°	9.6°
45°	10.6°
50°	11.5°
55°	12.3°
60°	12.9°
65°	13.5°
70°	14°
75°	14.5°
80°	14.8°
85°	14.9°
90°	15°

Как сделать самодельный гироскоп своими руками в домашних условиях, чертеж

Гироскоп, что это и как его использовать?

Заглянем в историю

Использование гироскопа в мобильных устройствах

Принцип работы

Инструкция

Типичные гироскопы и алгоритмы их работы

Гироскопы со стандартным режимом работы

Гироскопы с режимом удержания направления

Как активировать гироскоп для Android устройств? Пошаговое руководство

Действия по активации / деактивации гироскопа на смартфонах и планшетах Android

1 – Доступ к настройкам телефона

2 – Найдите раздел движения

3 – Откалибруйте гироскоп

Как мне установить и откалибровать гироскоп, если на моем устройстве нет этой опции?

Гироскоп – frwiki.wiki

Резюме

Гироскопический эффект

Гироскоп Фуко

Общий

Физические законы

Использует

Примечания и ссылки

Смотрите также

Библиография

Статьи по Теме

Внешние ссылки

Что делать, если не работает гироскоп в PUBG Mobile?

Видео

Похожие статьи о PUBG

Игра гироскоп как играть

Что такое гироскоп в PUBG MOBILE, как настроить гироскоп в пубг мобайл

Автор публикации

Admin

Игра Gyroscope | ZX Spectrum

Описание игры

Описание игры на другом языке

Гироскоп и мобильные игры

Первая ласточка

Точное попадание

Дави на газ

Augmented reality

Как играть в Покемон Го без гироскопа

Проблемы при использовании режима дополненной реальности

Способы решения проблемы

Gyroscope • ZX Spectrum – играть онлайн

Спектр База игр

Гироскоп

ИЗДАТЕЛЬ

Автор (ы)

ГОД

Номер по каталогу

КАТЕГОРИИ

ОПИСАНИЕ

КОНТРОЛЬ

Либо клавиши управления курсором или тех, изложенные выше, должны быть выбраны

ИНСТРУКЦИЯ

ОРИГИНАЛ INLAY Текст карты

Крутые склоны

Когда вы дойдете до конца, конечно, вы должны перейти на

[Рисование сетки с черным капля на нем]

После того, как игра была успешно завершена, существует реальная

Игрок имеет семь «жизнь» или гироскопы с которой для завершения

СОВЕТЫ / CHEATS

Продолжения / приквелы

РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ

URLS

ОБЩИЕ ФАКТЫ

ПРИМЕЧАНИЯ

Карта Gyroscope

Гироскоп в телефоне – что это такое и как работает

Что такое гироскоп и для чего он нужен, принцип работы

Как устроен гироскоп в смартфоне, отличие гироскопа от акселерометра

Гироскоп в Телефоне Что Это Такое и Какие Его Возможности

Заглянем в историю

Гироскоп, что это и как его использовать?

Какие функции выполняет гироскоп в телефоне?

Чем гироскоп отличается от акселерометра?

Как его лучше применять?

Понравилась статья? Поделитесь с друзьями!
