Какие линии для чертежа определены ГОСТом и как их правильно изображать

Линии – это язык чертежа, посредством которого специалисты читают графическое изображение. Для обозначения различных частей изображаемой детали используются разные типы линий, которые регламентируются ГОСТами.

Без знания их невозможно добиться точного грамотного воспроизведения детали. Виды линий описаны в ГОСТе 2.303-68 («Единая система конструкторской документации»). Дополнительно следует вооружиться ГОСТом 3456 – 59.

Где почитать о линиях в чертежах

Еще раз акцентируем, что на сегодняшний день действительным остается старый добрый ЕСДК 1968 года, который стал базой для межгосударственного стандарта 2.109-73.

Документ 1968 года используется большинством инженеров и преподавателей, так как является универсальным для всех отраслей, связанных с чертежами.

ЕСДК подает информацию о линиях в виде таблицы, указывая разновидность и допустимую толщину линии. Названные стандарты послужили основой для данной публикации.

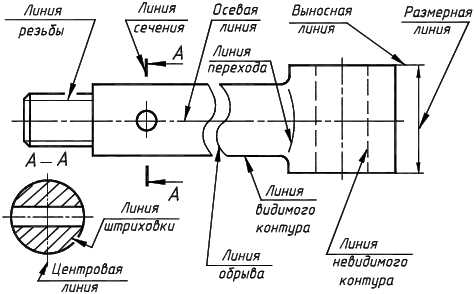

Виды линий для чертежа по ГОСТу

В зависимости от толщины и начертания ГОСТ выделяет 9 типов линий, рассмотрим их детальнее:

1. Толстая сплошная линия (ее еще называют основной) используется, чтобы начертить видимый контур объекта или контур сечения, которое входит в состав разреза. Толщину этой линии определяют в первую очередь (в пределах 0,5 мм – 1,4 мм), а далее на нее обращают внимание при подборе толщины остальных элементов изображения. Обратите внимание на то, что толщина основной линии обозначается как «S».
2. Тонкие сплошные линии толщиной S/3 до S/2 используют для нанесения штриховки, выносных и размерных линий, изображения пограничных деталей, черчения наложенного сечения.


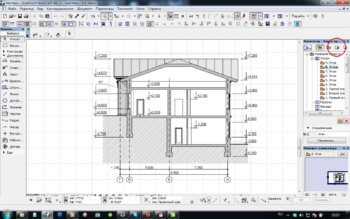

   Линии обозначаются в зависимости от толщины

3. Сплошная волнистая линия (от S/3 до S/2) используется для обозначения разрывов, разреза, разграничения вида.
4. Штриховая линия, толщина от S/3 до S/2, применяется для изображения невидимого контура.
5. Штрихпунктирные тонкие – это осевые линии, линии сечения, которые чертятся для вынесения или наложения сечений в толщину, запомните, что они не должны превышать от S/3 до S/2.
6. Утолщенную штрихпунктирную линию используют, когда требуется изобразить части, расположенные перед секущей поверхности или же обозначить поверхности для обработки (термическая или покрытие). Параметры толщины колеблются от S/2 до 2S/3.
7. Разомкнутая линия применяется для нанесения сечения, в толщину она должна достигать от S до 1,5S.
8. Тонкой сплошной с изломами пользуются, когда требуется нанести длинные участки обрыва.
9. Штрихпунктир с двумя точками – тонкая линия (от S/3 до S/2), используемая для отображения сгибов на развертках, изображения крайних или промежуточных участков детали. Кроме того, этот тип применяется для совмещения вида и развертки.

Обратите внимание! Линии штрихпунктирного начертания должны пересекаться и заканчиваться штрихами, длина последних зависит от масштаба изображения.

Последовательность черчения линий

Существует универсальная инструкция для создания чертежей различных деталей, она определяет, в какой последовательности отображать линии.

После подготовки листа (рамка, разметка мест нанесения участков детали) чертят центровые и осевые линии, причем начинают с горизонтальных отрезков.

Линии чертят в определенной последовательности

Отображают окружности и дуги радиусов, начиная с меньших.

Проводят необходимые линии в таком порядке: горизонтальные, вертикальные, наклонные.

Обозначают участки детали посредством специальных линий. Таким образом автор получает эскиз, требующий дальнейшей прорисовки чернилами (см. следующий подраздел).

В каком порядке прорисовывать линии на эскизе

Для того, чтобы изображение получилось четким, с правильными пропорциями толщины линий, следуйте такому алгоритму:

1. Пропишите все числовые данные и размерные обозначения.
2. Наведите основную линию, определив оптимальную толщину (допустимый диапазон см. выше).
3. Наведите отрезки, отображенные штрихпунктиром, а также тонкие сплошные линии. Штриховку сечений пока не трогаем.
4. Прорисуйте утолщенные линии штрихового начертания.
5. Прочертите сплошные волнистые отрезки и тонкие сплошные с изломами.
6. Теперь можно приступить к нанесению штриховки сечений.
7. Нанесите последние детали – стрелки, засечки, подписи-объяснения, обведите названия.
8. Очистите резинкой участки, которые требуют такой манипуляции.

Данная инструкция особенно актуальна для тех, кто выполняет изображения тушью.

То, что обязательно нужно знать о линиях на чертеже

Главной является основная линия, толщина которой колеблется от полсантиметра до 1,4 мм. Толщина зависит от величины рисунка и назначения, сложности и формата.

Толщину дополнительных линий регламентирует ГОСТ. Выбранные размеры линий нужно сохранять для всего чертежа, если он выполнен в одном масштабе.

Используя штриховые линии, нужно следить, чтобы длина всех штрихов была одинакова, как и расстояние между ними. Последнее может быть в 2-4 раза меньше длины штриха.

Уменьшать или увеличивать длину штришков можно лишь с параллельными изменениями толщины.

Изломы сплошных отрезков чертят от руки, таким же образом проводят сплошные волнистые линии. Важно следить, чтобы на линии не накладывались надписи и обозначения размеров.

Как видим, каждая линия выполняет конкретное задание в чертеже, поэтому незнание типов линий и их назначения станет серьезной преградой для корректного восприятия графического изображения.

В этом видео вы узнаете о правилах оформления чертежей:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

Толщина линий на чертеже: требования и советы

Основа любого чертежа – линии, именно они формируют изображения детали. В линях чертежей каждая деталь, каждый параметр имеет значение и толщина не исключение.

Толщина линий на чертеже – один из многих параметров, который регламентируется ГОСТом. Ее значение зависит от функции линии, вида.

Узнать, какая толщина является оптимальной можно из ГОСТа 2.303-68 («ЕСКД»), который является общим для всех отраслей строительства и промышленности также помощником станет ГОСТ 3456 – 59.

Требования к толщине

Толщину определяют относительно главной линии

Опорной точкой для определения размеров толщины линий чертежа является главная линия, которой проводят видимый контур.

Государственный стандарт гласит, что оптимальной является толщина от 0,5 до 1,4 мм, что зависит от сложности изображения, его масштаба.

Толщина главной линии обозначается как «S», далее будем применять именно этот символ.

В чертежах маленьких масштабов толстыми считаются линии полмиллиметра, а тонкими 0,25 мм.

Обратите внимание! Линии предназначены для выполнения тех же функций, должны быть равными по толщины для чертежей в идентичном размере.

Толщина линий определяется и форматом, в котором выполнен рисунок. Если размер изображения большей стороны равняется или превышает 8,41 см, наименьшая допустимая толщина линий, – 0,3 мм, это касается и туши, карандаша.

Если же величина изображаемой стороны не достигает 8,41 см, толщина линии в карандаше должна быть не менее 0,3 мм, в туше – не менее 0,2 мм.

Виды и толщина линий

Для создания изображений деталей или сборочных единиц используются три вида линий: сплошная, штрихпунктирная и штриховая.

Рассмотрим детальнее взаимосвязь толщины линий, их вида и назначения.

Толстая сплошная линия (толщина S в рамках указанного выше диапазона) используется, чтобы начертить видимый контур объекта или как контур сечения, которое входит в состав разреза.

Именно на эту линию обращают внимание при подборе толщины других элементов изображения.

Тонкие линии толщиной S3 до S 2 применяют для нанесения штриховки, проведения выносных и размерных линий, прорисовки пограничных частей объекта, черчения наложенного сечения.

Волнистая линия, используемая для обозначения разрывов, разреза, разграничения вида, также должна достигать S3 до S 2. Для изображения невидимого контура применяется штриховая линия толщиной, как и предыдущие, от S3 до S 2.

Осевые линии, а также линии сечения, которые чертятся для обозначения вынесенных или наложенных сечений в толщину не должны превышать от S3 до S 2.

Когда требуется изобразить части, расположенные перед секущей поверхности или же обозначить поверхности для обработки (термическая или покрытие), используют утолщенную штрихпунктирную линию, размер которой колеблется от S2 до S 23

Разомкнутая линия сечения в толщину должна достигать от S до 112 S.

Если на чертеже есть длинные обрывы, для них применяют тонкие линии с изломами толщиной от S3 до S 2. Такие линии проводятся от руки. Промежуточные и крайние положения объекта, а также линии сгиба обозначаются тонкими штрихпунктирами с двумя точками.

Как видим, большинство линий на чертежах тонкие от S3 до S 2, (в дважды-трижды меньше линии видимого контура) толстые и утолщенные применяются гораздо реже.

В чертежах также могут быть таблицы, штампы, рамки. Границы этих элементов также чертятся карандашом, при этом можно использовать более тонкие линии, чем линия контура.

Самое главное в толщине этих элементов подобрать ее так, чтобы готовый чертеж имел «солидный» вид.

Как научиться чертить линии нужной толщины

Начинающие авторы чертежей, как правило, тренируются на орнаментах, состоящих из разных видов линий.

Пошаговая инструкция создания орнамента:

• определение центров окружностей;


  Опытный чертежник определяет толщину линии на глаз

• выяснение чередования фигур;
• определение участков, где фигуры соединяются;
• нанесение на лист эскизного рисунка;
• зачеркивание лишних элементов;
• проверка предварительного варианта орнамента;
• нанесение окончательных линий соответствующей толщины.

С первого раза не получится проводить линии нужной толщины.

Желательно сделать для себя образцы таковых и использовать их в работе. Постепенно будет оттачиваться навык и толщина будет легко определяться на глаз.

Совет для всех авторов чертежей

Как правило, каждое изображение сначала наносится тонкими линиями, для чего применяется карандаш марки 2Т.

Это будет эскиз будущей работы, на который можно наносить вспомогательные линии.

После того, как предварительный вариант чертежа будет готов, нужно проверить размер полученного изображения и отдельных линий, стереть вспомогательные линии.

После этого можно приступать к приданию линиям нужной толщины, используя тушь или карандаш марки М. Именно эти инструменты рекомендованы ГОСТом 3456 – 59.

Обратите внимание на то, что сначала нужно обводить тонкие линии, а уж потом переходить к толстым. Контуры деталей в тех участках, где есть соприкосновение, нужно изображать сплошной линией, не используя утолщения.

От правильности изображения линий зависит качество чертежа, а также результат воплощения его в реальный объект.

Толщина – также важный параметр, несущий определенное значение для конструктора, поэтому пренебрегать ею нельзя.

В этом видео вы узнаете о черчении линий в Автокаде:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

ГОСТ 2.303−68 «ЕСКД. Линии»

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.
(Измененная редакция, Изм. № 1, 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1−9.
(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.
(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
(Измененная редакция, Изм. № 1).

Чертеж 1

Примечание. Номера позиций на черт. 1−9 соответствуют номерам пунктов табл. 1.

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

Таблица 2

Формат чертежа	Наименьшая толщина линий в мм, выполненных		Наименьшее расстояние между линиями в мм, выполненными
	в туши	в карандаше	в туши	в карандаше
большей стороны 841 мм и более	0,3		0,8	1,0
большей стороны менее 841 мм	0,2	0,3	0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Чертеж 10

www.spds.ru

Единая система конструкторской документации. Линии

ГОСТ 2.303-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ЛИНИИ



Москва Стандартинформ 2007

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ЛИНИИ Unified system for design documentation. Lines

ГОСТ 2.303-68 Взамен ГОСТ 3456-59

Издание (август 2007 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 753

Дата введения установлена

01.01.71

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 – 9.

Таблица 1

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1. Сплошная толстая основная		s	Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2. Сплошная тонкая		От s/3 до s/2	Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3. Сплошная волнистая			Линии обрыва Линии разграничения вида и разреза
4. Штриховая			Линии невидимого контура Линии перехода невидимые
5. Штрихпунктирная тонкая		От s/3 до s/2	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6. Штрихпунктирная утолщенная		От s/3 до 2s/3	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7. Разомкнутая		От s до 3s/2	Линии сечений
8. Сплошная тонкая с изломами		От s/3 до s/2	Длинные линии обрыва
9. Штрихпунктирная с двумя точками тонкая		От s/3 до s/2	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях. Линии для изображения развертки, совмещенной с видом

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

Черт. 9

Примечание. Номера позиций на черт. 1 – 9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм, № 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

Таблица 2

Формат чертежа	Наименьшая толщина линий, мм, выполненных		Наименьшее расстояние между линиями, мм, выполненными
	в туши	в карандаше	в туши	в карандаше
С размером большей стороны 841 мм и более	0,3		0,8	1,0
С размером большей стороны менее 841 мм	0,2	0,3	0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Черт. 10



standartgost.ru

Правила оформления линий на чертежах

---

Линии на чертежах оформляются по ГОСТ 2.303-68.

1. Сплошная толстая основная.

Назначение: Линии видимого контура, линии перехода видимые.

2. Сплошная тонкая.

Назначение: Линии выносные и размерные, линии штриховки, линии-выноски и др.

3. Сплошная волнистая.

Назначение: Линии обрыва, линии разграничения вида и разреза.

4. Штриховая.

Назначение: Линии невидимого контура, линии перехода невидимые.

5. Штрихпунктирная тонкая.

Назначение: Линии осевые и центровые. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.

6. Штрихпунктирная утолщенная.

Назначение: Линии, обозначающие поверхности, подлежащие обработке или покрытию и др.

7. Разомкнутая линия.

Назначение: Линии сечений.

8. Сплошная тонкая с изломами.

Назначение: Длинные линии обрыва.

9. Штрихпунктирная с двумя точками тонкая.

Назначение: Линии сгиба на развертках, линии для изображений изделий в крайних положениях и др.

Печать чертежей а0, а1, а2 срочно: http://8-art.ru/pechat-drawing/

8-art.ru

ГОСТ 2.303-68* – ЕСКД. Линии.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ЛИНИИ

ГОСТ 2.303-68

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ЛИНИИ Unified system for design documentation. Lines

ГОСТ 2.303-68* Взамен ГОСТ 3456-59

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 1, 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1-9.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Таблица 1

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1. Сплошная толстая основная		s	Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2. Сплошная тонкая		От  до	Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3. Сплошная волнистая			Линии обрыва Линии разграничения вида и разреза
4. Штриховая			Линии невидимого контура Линии перехода невидимые
5. Штрихпунктирная тонкая		От  до	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6. Штрихпунктирная утолщенная		От  до	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7. Разомкнутая		От s до	Линии сечений
8. Сплошная тонкая с изломами		От  до	Длинные линии обрыва
9. Штрихпунктирная с двумя точками тонкая		От  до	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

Черт. 9

Примечание. Номера позиций на черт. 1-9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

Таблица 2

Формат чертежа	Наименьшая толщина линий в мм, выполненных			Наименьшее расстояние между линиями в мм, выполненными
	в туши		в карандаше	в туши	в карандаше
С размером большей стороны 841 мм и более	0,3			0,8	1,0
С размером большей стороны менее 841 мм	0,2	0,3		0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Черт. 10

snipov.net

Оформление рабочего чертежа | Мастерская Чертежника

При выполнении чертежей применяют линии разнообразной толщины и начертания. Каждая из них имеет своё назначение.

ГОСТ 2303-80 устанавливает начертания и основ­ные назначения линий на чертежах всех отраслей промышленности.

Сплошная толстая – основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изо­бражения видимого контура предмета. Выбранная тол­щина S линии должна быть одинаковой на данном чер­теже.

Сплошная тонкая линия применяется для изо­бражения размерных и выносных линий, штриховки се­чений, линии контура наложенного сечения, линии вы­носки. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

Штриховая линия применяется для изображе­ния невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий се­чения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изо­бражения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны высту­пать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

Штрихпунктирная с двумя точками тонкая ли­ния применяется для изображения линии сгиба на раз­вёртках. Длина штрихов от 5 до 30 мм, и расстояние ме­жду штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

Разомкнутая линия применяется для обозначе­ния линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

Сплошная волнистая линия применяется, в ос­новном как линия обрыва в тех случаях, когда изображе­ние дано на чертеже не полностью. Толщина такой ли­нии от S/3 до S/2.

www.cad-project.ru
