(Измененная редакция, Изм. N 1).

3. Для сложных разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

“Рис. 1. Соединение сложных разрезов и сечений штрихпунктирной тонкой линией”

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт.9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

“Таблица 1. “Наименование, начертание и толщина линий”

“Чертеж 1. “Пример применения линий”

“Чертеж 2. “Пример применения линий”

“Чертеж 3. “Пример применения линий”

“Чертеж 4. “Пример применения линий”

“Чертеж 5. “Пример применения линий”

“Чертеж 6. “Пример применения линий”

“Чертеж 7. “Пример применения линий”

“Чертеж 8. “Пример применения линий”

“Чертеж 9. “Пример применения линий”

Примечание. Номера позиций на черт.1-9 соответствуют номерам пунктов табл.1.

(Измененная редакция, Изм. N 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл.2.

Таблица 2

┌────────────────────────┬──────────────────────┬───────────────────────┐

│     Формат чертежа     │  Наименьшая толщина  │ Наименьшее расстояние │

│                        │     линий в мм,      │  между линиями в мм,  │

│                        │     выполненных      │     выполненными      │

│                        ├───────────┬──────────┼────────────┬──────────┤

│                        │  в туши   │    в     │   в туши   │    в     │

│                        │           │карандаше │            │карандаше │

├────────────────────────┼───────────┴──────────┼────────────┼──────────┤

│С    размером    большей│         0,3          │    0,8     │   1,0    │

│стороны 841 мм и более  │                      │            │          │

├────────────────────────┼───────────┬──────────┼────────────┴──────────┤

│С    размером    большей│    0,2    │   0,3    │          0,8          │

│стороны менее 841 мм    │           │          │                       │

└────────────────────────┴───────────┴──────────┴───────────────────────┘

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт.10).

“Чертеж 10. “Штрихпунктирные линии применяемые в качестве центровых”

Линии (ЕСКД ГОСТ 2.303-68)

• Клапан питательный

• Упор

Добавляйтесь в VK:

ВКОНТАКТЕ

Подписывайся

ДЛЯ СТУДЕНТА




Смотри видео урок:


БОЛТОВОЕ СОЕДИНЕНИЕ М24х95


Продвигай свой сайт с LinkPad

Полезная информация→Линии (ЕСКД ГОСТ 2. 303-68)

Линии (ЕСКД ГОСТ 2.303-68)

При оформлении чертежей используются различные линии. Основные назначения и начертание линий устанавливает ГОСТ 2.303-68 (см. табл.1).

Сплошная основная линия имеет толщину от 0,5 до 1,4 мм в зависимости от размера и сложности изображения, а также от формата чертежа.

Таблица 1

Наименование и начертание	Толщина s, мм	Основное назначение
1. Сплошная толстая основная	От 0,5 до 1,4	1.1. Линии видимого контура 1.2. Линиии контура сечения, вынесенного и входящего в состав разреза
2. Сплошная тонкая	От s/3 до s/2	2.1. Линии размерные и выносные 2.2. Линии штриховки 2.3. Линии контура наложенного сечения 2.4. Линии выносок 2.5. Полки линий выносок 2.6. Линии для изображения пограничных деталей (обстановки)
3. Сплошная волнистая	От s/3 до s/2	3.1. Линии обрыва 3.2. Линии разграничения вида и разреза
4. Штриховая	От s/3 до s/2	4.1. Линии невидимого контура
5. Штрихпунктирная тонкая	От s/3 до s/2	5.1. Линии осевые 5.2. Линии центровые 5.3. Линии сечений, являющихся осями симметрии вынесенных сечений
6. Штрихпунктирная с двумя точками	От s/3 до s/2	6.1. Линии сгиба на развертках 6.2. Линии для изображения частей изделий в крайних или промежуточных положениях 6.3. Линии для изображения развертки, совмещенной с видом
7. Сплошная тонкая с изломами	От s/3 до s/2	7.1. Линии обрыва длинных изображений
8. Разомкнутая	От s до 1,5s	8. 1. Линии сечений
9. Штрихпунктирная утолщенная	От s/2 до 2/3s	9.1. Линии для изображения поверхностей, расположенных перед секущей плоскостью (наложенных проекции) 9.2. Линии поверхностей, подлежащих термообработке

Сплошная тонкая линия

Штриховая линия состоит из штрихов (черточек) приблизительно одинаковой длины, толщина которых в 2—3 раза меньше толщины основной линии. Начальный и конечный штрихи штриховой линии должны пересекаться с линиями, между которыми ее проводят. Длина штрихов и расстояние между ними выбираются в зависимости от размера изображения.

Штрихпунктирная тонкая линия состоит из штрихов и пунктиров между ними. Толщина ее в 2—3 раза меньше толщины основной линии. Длина штрихов и расстояние между ними выбираются в зависимости от размера изображения и должны быть примерно одинаковыми.

Разомкнутая линия используется для показа места сечечния или разреза. Предпочтительная толщина ее в 1,5 раза больше толщины основной линии на чертеже.

Толщина линий одного типа должна быть одинаковой для всех изображений одного чертежа, вычерчиваемых в одинаковом масштабе.

xetex — Ошибка «Подпрограмма вывода не использовала все \box255». используя eskdx – TeX

Я столкнулся с той же проблемой с win+texlive2021 с использованием pdflatex . В Win+texlive2020 такой проблемы не было.

eskdx рисует штампы с помощью хука на \EveryShipout с помощью пакета everyshi

Есть еще пакет с штампами ГОСТ – эскд и там другой подход. Он рисует штампы с помощью fancyhdr , определяя собственные стили страниц и применяя их.

Я пытался сделать то же самое с eskdx . К сожалению, просто обновить одну команду недостаточно, поэтому я скопировал весь файл eskdstamp.sty из texlive .../tex/latex/eskdx/eskdstamp.sty в папку со своими стилями (или в папку с исходными файлами .tex). версия файла eskdstamp v0.98 в texlive2021.

После этого мне пришлось внести некоторые изменения в мою копию из файла eskdstamp.sty .

Сначала закомментируйте (или удалите) строки 988 и 1003 , чтобы отключить сброс стиля страницы:

 строка 988: %\pagestyle{пусто}%
строка 1003: %\thispagestyle{пусто}%


Затем измените строки 937-980 (с \RequirePackage{everyshi} на \EveryShipout{\ESKD@ShipoutPicture} ), как показано ниже (я оставил эти строки комментариями здесь):

 %\RequirePackage{каждый}
\def\ESKD@curstyle{}
\def\ESKD@thisstyle{}
\def\ESKD@extra@Hook{}
\def\ESKD@extra@ThisHook{}
%% создать новый ящик для сохранения
\newsavebox{\ESKDFRAME}
\newcommand{\ESKD@ShipoutPicture}{%
    \ifESKD@twoside
      \ifodd\c@страница
        \ESKDframeX=\ESKD@margin@si
      \еще
        \ESKDframeX=\ESKD@margin@so
      \фи
    \еще
      \ESKDframeX=\ESKD@margin@si
    \fi
    \ESKDframeY=\ESKD@margin@b
    \ESKDstampX=\ESKDframeX
    \advance\ESKDstampX\ESKDframeW
    \advance\ESKDstampX -185мм
    \ESKDstampY=\ESKDframeY
    \ сохранить {\ ESKDFRAME} (0,0) {
    \единица длины=1 мм
    \begin{picture}(0,0)(\ESKDltu{\ESKD@origin@x},\ESKDltu{\ESKD@origin@y})%
      \ifx\ЕСКД@этого стиля\@пусто
        \let\ESKD@thisstyle\ESKD@curstyle
      \fi
      \петля
      \ifnum \ESKD@hash@pos{@style@draw@\ESKD@thisstyle} %
        < \ESKD@hash@count{@style@draw@\ESKD@thisstyle}
        \ESKD@hash@next@value{@style@draw@\ESKD@thisstyle}\relax
      \повторение
      \global\let\ESKD@thisstyle\@empty%
    \end{картинка}}%
}
\RequirePackage{fancyhdr}
%% установить "причудливый" стиль страницы и применить его ко всем страницам по умолчанию
\pagestyle{причудливый}
\renewcommand{\headrulewidth}{0pt}%% отключить линейку в заголовке
%% настроить "причудливый" стиль страницы
\fancyhf{}
\fancyhead[L]{%
\единица длины=1 мм
\begin{картинка}(0,0)(0,0)
  \ifthenelse{\equal{\ESKD@curstyle}{title}}{% для стиля титульного листа
  \ESKD@ShipoutPicture % создать сохраненный ящик
  \put(0,-12){\usebox{\ESKDFRAME}} % сохранено
  }{ % для любого другого стиля страницы
  \ESKD@ShipoutPicture % создать сохраненный ящик
  \put(2,-7){\usebox{\ESKDFRAME}} % поставить сохраненный ящик
  }
\конец{картинка}
}
%\EveryShipout{\ESKD@ShipoutPicture}

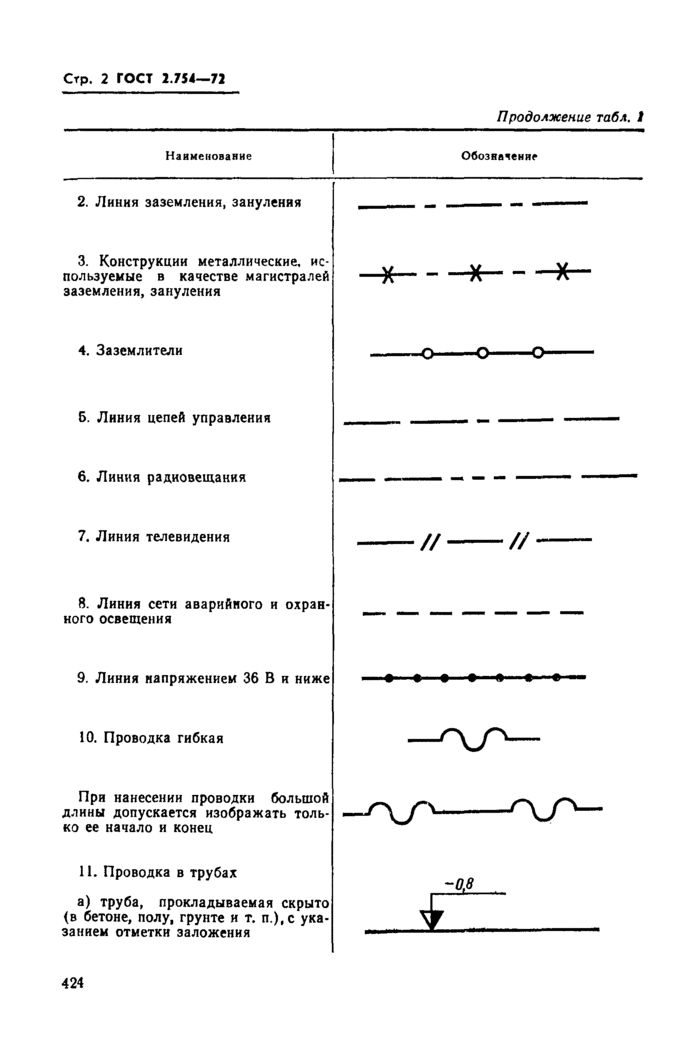

буквенное обозначение по ГОСТ

Для обустройства электроснабжения необходимы эскизные чертежи. Чтобы понять рисунок и прочитать его, нужно знать легенду. Автоматический выключатель на схеме обозначается по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и проводки.

Содержание

1. Обозначения электрических элементов и типов цепей
2. Обозначение автоматического выключателя на схеме
3. Обозначение УЗО на однолинейной схеме
4. Пример реального проекта
5. Обозначение дифференциального автомата на схеме

Условные обозначения электрических элементов и типов цепей

Исходный вопрос, который каждый Обычно перед электриком стоит проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к установке оборудования, квалифицированный специалист должен ознакомиться с сопроводительной документацией.

Оборудование и элементы на схеме могут обозначаться как буквенно, так и графически. Чертежи разрабатывают в соответствии с ГОСТами и правилами обозначения оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приведены в ГОСТ 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Существует множество видов различных схем. В электрике чаще всего используются три основных типа. Функционал отображает основные компоненты устройства, без подробной детализации. Они выглядят как набор отдельных блоков, соединенных определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные инструкции по каждому элементу, его контактам и соединениям. Он может описывать как отдельное устройство, так и электрическую сеть. На однолинейных схемах показаны силовые цепи. Метод управления и контроля описан на отдельном листе. Если устройство не сложное, все размещается на одном документе.

На электрических схемах указаны элементы и их точное расположение. Если это проводка в квартире или доме, указывают места установки выключателей, светильников, розеток. Также проставляются дистанции и рейтинги. Укажите положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического очертания. Для их графической реализации используется изображение блоков и динамических блоков. Каждому устройству на схеме присвоено буквенное обозначение и позиционный номер.

Кроме того, применяются параметры элементов, которые есть на чертеже. В них описаны основные данные об элементе, чтобы не ошибиться при установке и выбрать подходящее устройство. Эти условные обозначения используются для составления чертежей электроснабжения, силового оборудования и электроосвещения. А также в принципиальной однолинейной схеме электрических щитов.

Обозначение автоматического выключателя на схеме

Условное графическое обозначение автомата на схеме обусловлено ГОСТ 2.755-87 ЕСКД, буквенно-цифровое - ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электрики часто используют свои номиналы и маркировки. Вы можете найти документацию, когда определение коммутационного устройства различается в разных проектах.

Каждый конструктор, заполняя схему, может изобразить УЗО по своему усмотрению. Достаточно указать УГО (условные графические символы) и их расшифровку в пояснениях к схеме.

В зависимости от характеристик устройства элементы имеют различные буквенные обозначения, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется устанавливать как QF1, QF2, QF3. Выключатели-разъединители - КС1, КС2, КС3. Предохранители на схемах обозначаются как ФУ с порядковым номером, где кодировка буквы Q обозначает выключатель или выключатель силовых цепей, а F - защитный. Это сочетание вполне применимо не только к обычным автоматам, но с его помощью можно обозначить на диаграмме диф-автомат.

Для УЗО используйте комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это тип автоматического выключателя, функция которого заключается в отключении сети или ее части при превышении определенного уровня дифференциального тока. Устройство повышает электробезопасность, предотвращает аварийные ситуации, как в производственной сфере, так и в быту. Схема подключения УЗО проста, но огрехи монтажа могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняются условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельных элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но в нелинейной схеме он представляет собой два переключателя, расположенных параллельно. На одной линии символически изображаются элементы, провода и столбы.

Любое схематическое изображение необходимо правильно составить, а затем прочитать. Малейший изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие распространенные ошибки:

• Ноль и земля подключаются после защитного устройства. При неверной интерпретации схемы нейтраль можно подключить к открытой части электроустановки или к нулевому защитному проводнику.
• При подключении устройства с неполной фазой происходит ложное срабатывание автомата.
• Неправильное подключение проводников в розетках приведет к тому, что устройство будет работать, даже если в розетку ничего не вставлено.
• Соединение нулевых проводов двух машин приводит к неконтролируемому отключению.
• Распространенной ошибкой является ситуация, когда фазы и нули, относящиеся к разным устройствам, перепутаны местами.
• Несоблюдение полярности приводит к движению токов в одном направлении. Внимательно ознакомьтесь с расположением клемм перед установкой.

Всегда выполняется предварительная схема с учетом возможных ошибок, возникающих в сети. Если документ составлен правильно, работа защитного устройства эффективна.

Важно помнить о мерах предосторожности. Необходимо периодически осматривать провода, при их повреждении срабатывает УЗО и прекращается подача питания. Поэтому с ремонтом лучше не затягивать.

Пример реального проекта

Схема принципиальная однолинейная (ОПС) есть не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны группы распределения. Для этого необходимо измерить все стены и нарисовать чертеж в масштабе. Потребуется несколько экземпляров, чтобы на каждом изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключаться к одному автомату квартирного щитка. Вся проводка не может быть подключена к одной и той же группе. В противном случае вам понадобится мощный кабель, который сможет выдержать нагрузку всех устройств.

Распределительные группы могут выглядеть следующим образом в зависимости от количества комнат и наличия энергопотребляющих устройств.

• освещение комнаты, прихожей и кухни;
• светильники и розетки в туалете;
• розетки в гостиной;
• розетки в коридоре и на кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется объединять в отдельную группу, для которых требуется установка УЗО. Если в квартире есть маленькие дети, к каждой группе подключается защитное устройство.

Принципиальная или однолинейная схема необходима для правильного подключения распределительного щита и распределительных групп.

В этом примере показано подключение трехфазного питания. Вся квартира запитана 5-жильным вводным кабелем сечением 10 мм2. Фазы пронумерованы как L1, L2, L3, заземление - РЕ, которое замыкается на ноль. Вводная машина (ВА) выключает все машины групп, отмеченных таким же образом.

Количество фаз определяется количеством штрихов на схеме. Однофазный - \, или трехфазный - \. Маркировка провода ВВГ НГ указывает, что он с негорючей изоляцией, трехжильный сечением 1,5 мм2.

Чертеж позволяет определить количество и марку необходимых защитных устройств. Рассчитайте количество выключателей и розеток, а также сколько метров кабеля потребуется.

Все соединения проводов должны быть в распределительных коробках. Для каждой комнаты рекомендуется отдельный ящик. Если, например, на кухне находится газовый котел и другие электроприборы, потребуется две распределительные коробки.

Особых требований к установке розеток и выключателей нет. Их устанавливают так, чтобы было удобно. На кухне и рабочем месте розетки размещают над столом.

Стационарные бытовые приборы, бойлеры, вытяжки, полотенцесушители подключаются непосредственно через клеммные колодки. Розетки для интернета и телевидения можно совместить с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат объединяет в себе устройство защитного отключения и автоматический выключатель в одном устройстве, чем отличается от УЗО. В этом случае графика на диаграмме выглядит так.

Если для УЗО приняты буквенно-цифровые обозначения Q1, то для АВДТ - QF1. Буквы обозначают функции устройства, а цифры – его серийный номер на схеме. Еще одна комбинация букв — QF1D, где D означает «дифференциал».

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным длительное время. Эти показатели строго нормированы, а сила тока может иметь значения: 6 Ампер; 10; шестнадцать; 25; 50 и т. д.

Еще одной важной характеристикой является скорость. Показатель тока обозначается буквами В, С, Г перед значением номинального тока. Например, комбинация С16 говорит о том, что автоматический регулятор скорости С рассчитан на номинальный ток 16 ампер.

Показатель допустимого дифференциала вписывается в следующий ряд: 10; тридцать; 100; 500 миллиампер. На корпусе устройства он отмечен знаком «треугольник» с цифрой, соответствующей току утечки.

Эксплуатационные возможности машины рассчитаны на номинальное напряжение 220 Вольт для однофазной цепи и 380 для трехфазной цепи.

Дифаавтоматы различают по типам в зависимости от тока утечки и маркируют следующими буквенными индексами:

• А - реагирующие на утечку переменного или постоянного пульсирующего тока;
• АС - предназначены для работы при утечке с постоянной составляющей;
• B — это тип устройства, который включает оба предыдущих варианта.

Эта характеристика может быть отмечена маленькой цифрой, указывающей тип тока.

Устройства работают по выборочному принципу, имеют возможность задержки времени отклика. Это обеспечивает выборочное отключение устройства от сети и стабильность работы системы защиты. Эта характеристика обозначается буквой S и дает задержку в 200-300 миллисекунд. Метка G соответствует 60-80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита выполнена таким образом, что электромагнитный независимый расцепитель отключает устройство при токе, превышающем номинальную величину в несколько раз.
