Приложение Л (рекомендуемое)

Разрешение на внесение изменений

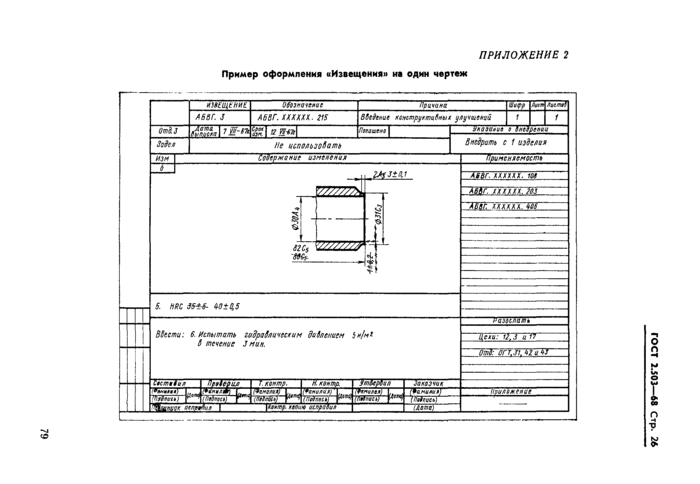

Форма 9 — Разрешение на внесение изменений (первый лист)

Форма 9а — Разрешение на внесение изменений (последующие листы)

Л. 1 В графах разрешения указывают:

— в графе 1 — обозначение разрешения, состоящее из порядкового номера разрешения по книге регистрации разрешений по ГОСТ Р 21.1003 и через разделительный знак (дефис, наклонную черту и т.п.) — двух последних цифр года.

Пример — 15−12; 15/12;

— в графе 2 — обозначение документа, в который вносят изменение;

— в графе 3 — наименование объекта строительства;

— в графе 4 — очередной порядковый номер, присваиваемый изменениям, которые вносят в документ по одному разрешению. Его указывают для всего документа независимо от того, на скольких листах он выполнен. Порядковые номера изменений обозначают арабскими цифрами;

— в графе 5 — номера листов документа, в которые вносят изменения;

— в графе 6 — содержание изменения в виде текстового описания и/или графического изображения;

— в графе 7 — код причины изменения в соответствии с таблицей Л.1.

Таблица Л.1

Код причины изменения	Причины изменения
1	Введение усовершенствований
2	Изменение стандартов и норм
3	Дополнительные требования заказчика
4	Устранение ошибок
5	Другие причины

Допускается код причины изменения не указывать. В этом случае графу прочеркивают;

— в графе 8 — дополнительные сведения;

— в графах 9 — 11 — фамилии лиц, подписывающих разрешение, их подписи и даты подписания;

— в графе 12 — наименование проектной организации и подразделения (отдела), составившего разрешение;

— в графах 13 — 16 — наименование соответствующих подразделений или организаций, должности и фамилии лиц, с которыми в установленном порядке согласовывают разрешение, их подписи и даты подписания, а также подпись нормоконтролера;

— в графе 17 — порядковый номер листа разрешения. Если разрешение состоит из одного листа, графу не заполняют;

— в графе 18 — общее количество листов разрешения.

Л.2 Допускается для последующих листов разрешения использовать форму 9.

Примечания

1 Допускается дополнять форму графами для идентификации разрешения в электронном виде. Расположение и размеры граф проектная организация устанавливает самостоятельно.

2 В графах 11, 16 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами.

Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»).

Внесение изменений в проектную документацию

Необходимость внесения изменений в проектную документацию возникает при изменении применяемого горного оборудования и карьерной техники, изменения схем разработки месторождения, применяемого ВВ, объемов добычи полезного ископаемого и пр.

Если проектная документация объекта капитального строительства имеет положительное заключение.
Внесение изменений в проектную документацию объекта капитального строительства, имеющего положительное заключение экспертизы, в процессе его строительства

Согласно ч. 7 статьи 52 Градостроительного кодекса РФ

Отклонение параметров объекта капитального строительства от проектной документации, необходимость которого выявилась в процессе строительства, реконструкции, капитального ремонта такого объекта,
допускается только на основании вновь утвержденной застройщиком, техническим заказчиком, лицом, ответственным за эксплуатацию здания, сооружения, или региональным оператором проектной документации после внесения в нее соответствующих изменений в порядке, установленном уполномоченным Правительством РФ федеральным органом исполнительной власти.
Проектная документация до утверждения должна пройти экспертизу.
Порядок внесения изменений в проектную документацию установлен в разделе 7 ГОСТ Р 21.1101-2009 (2013) «СПДС. Основные требования к проектной и рабочей документации».

Порядок оперативного внесения изменений в проектную документацию в процессе проведения экспертизы.

Согласно п. 31 «Положения о порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий», утверждённого постановлением Правительства РФ от 05.03.2007 № 145, при проведении государственной экспертизы проектной документации может осуществляться оперативное внесение изменений в проектную документацию в порядке, установленном договором.

Правила внесения изменений содержатся в разделе 7 ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»

7. Правила внесения изменений

Если проектная документация объекта капитального строительства имеет положительное заключение (действующий объект) или выполнена и согласована в рамках Приказа Министерства природных ресурсов и экологии РФ от 25 июня 2010 г. № 218 “Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок, и первичную переработку минерального сырья”.

Изменение проектной документации может быть выполнено в рамках технического перевооружения карьера.

Техническое перевооружение опасного производственного объекта – приводящие к изменению технологического процесса на опасном производственном объекте внедрение новой технологии, автоматизация опасного производственного объекта или его отдельных частей, модернизация или замена применяемых на опасном производственном объекте технических устройств.

В соответствии со статьей 13 Федерального закона «О промышленной безопасности опасных производственных объектов» от 21.07.1997г. № 116-ФЗ документация на техническое перевооружение опасного производственного объекта в случае, если указанная документация не входит в состав проектной документации такого объекта, подлежащей экспертизе в соответствии с законодательством о градостроительной деятельности, подлежит экспертизе промышленной безопасности.

Экспертизу промышленной безопасности проводит организация, имеющая лицензию на проведение указанной экспертизы, за счет средств ее заказчика.

После внесения в реестр федерального органа исполнительной власти в области промышленной безопасности или его территориального органа заключения экспертизы промышленной безопасности, документы (проектная документация и заключение экспертизы) направляются в орган проводивший экспертизу проектной документации в рамках Приказа Министерства природных ресурсов и экологии РФ от 25 июня 2010 г. № 218 “Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок, и первичную переработку минерального сырья”.

Если проектная документация выполнена и согласована в рамках Приказа Министерства природных ресурсов и экологии РФ от 25 июня 2010 г. № 218 “Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок, и первичную переработку минерального сырья”.

Изменение проектной документации оформляется корректировкой проекта. Например, корректировка календарного плана или изменение производительности карьера (если не изменяется класс опасности) производится корректировкой соответсвующих разделов проекта и меняется календарный план разработки карьера.

В разработанной проектной документации помимо изменяемых разделов проводится анализ современного положения горных работ и соответствие их фактического состояния утвержденному рабочему проекту. На графических материалах показывается существующее положение горных выработок на и выработок на конец отработки, топографический план рекультивации земель с экспликацией площадей в соответствии с календарным планом проведения работ и пр.

Подготовленная проектная документация должна отвечать требованиям «Правил подготовки, согласования и утверждения технических проектов разработки месторождений полезных ископаемых, технических проектов строительства и эксплуатации подземных сооружений, технических проектов ликвидации и консервации горных выработок, буровых скважин и иных сооружений, связанных с пользованием недрами, по видам полезных ископаемых и видам пользования недрами», утвержденным постановлением Правительства Российской Федерации от 30 ноября 2021 г. No 2127

Если действующая проектная документации не отвечает требованиям Приказа Министерства природных ресурсов и экологии РФ от 25 июня 2010 г. № 218 “Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок, и первичную переработку минерального сырья”

Если проектная документация не отвечает требованиям данного приказа, то изменения в проектную документацию или ее корректировка не проводится. Необходима разработка проектной документации отвечающей требованиям Приказа Министерства природных ресурсов и экологии РФ от 25 июня 2010 г. № 218 “Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок, и первичную переработку минерального сырья”.

Не торопитесь менять проектную документацию на карьер, это может быть длительный и дорогостоящий процесс. Специалисты нашей компании смогут проверить документацию и определится с требованиями по изменениям.

Вернуться назад к разделу Проектирование

вернуться

Пробоподготовка и лаборатория

Подготовка керновых проб и лабораторные исследования

Перейти

Геологическое изучение

проведение геологоразведочных работ

Перейти

Промышленная безопасность

промышленная безопасность на карьерах

Перейти

защита в суде

защита природопользователей и недропользователей в суде

Перейти

Экология недропользования

Экологические вопросы при пользовании недрами

Перейти

маркшейдерское обслуживание

маркшейдерское обслуживание горных работ

Перейти

подбор месторождения

выбор участка недр при получении лицензии на право пользования недрами

Перейти

получение лицензии

получение лицензии на право пользование недрами

Перейти

Технический проект разработки карьера

этапы и порядок при проектировании карьера

Перейти

Redlines против As Builts — это одно и то же?

Redlines vs. as builds: две вещи, которые кажутся совершенно одинаковыми, но так ли это?

Что такое красные линии? Пометки — это, проще говоря, исходные рисунки, которые были изменены, чтобы отразить внесенные изменения. Как я упоминал в предыдущих статьях, когда проект устанавливается, команда установки использует ряд планов и спецификаций, чтобы помочь им в создании проекта.

Как вы понимаете, во время установки проекта происходят изменения. Чтобы отразить эти изменения, чертежи проекта выделены красной линией. Подчеркивание чертежей — это когда вы рисуете на чертеже (иногда красным), чтобы отразить то, что на самом деле установлено.

Распространенное заблуждение состоит в том, что красные линии ограничиваются рисунками. Это неправда!

Красные линии никогда не должны ограничиваться только рисунками. Очень важно, я бы сказал, что важнее, чтобы вы обязательно обновляли свои спецификации на основе того, как на самом деле реализованы управляющие последовательности.

Нажмите здесь, чтобы записаться на бесплатный интенсивный мини-курс по основам автоматизации зданий.



Что такое готовые?

Теперь исполнительные материалы — это чертежи и спецификации, которые показывают, как на самом деле построено здание. Эти документы будут включены в «окончательный комплект» чертежей и спецификаций, которые предоставляются владельцу.

Есть два способа преобразования красных линий в построенные объекты.

Первый способ заключается в том, чтобы генеральный подрядчик потребовал от своих субподрядчиков создать сборку для своей части чертежей и спецификаций. Этот процесс может работать для некоторых проектов, но возникает проблема, когда несколько подрядчиков работают над одним и тем же документом.

Другой способ заключается в том, чтобы все подрядчики передавали исправления для документов нескольких подрядчиков (например, механические планы) генеральному подрядчику, который затем согласовывал все исправления в единый набор документов. Проблема с этим подходом заключается в том, что если пометки от нескольких подрядчиков противоречат друг другу, генеральный директор может просто выбрать одну из пометок вместо того, чтобы обращаться к обоим подрядчикам. На самом деле это зависит только от того, насколько торопливым является проект и насколько недостаточен GC в проекте.

Они одинаковые?

Итак, со всеми этими разговорами о красных линиях и способах сборки многие люди склонны думать, что это одно и то же. Но это не так, и очень важно, чтобы вы это понимали.

Я знаю, может показаться, что я здесь придираюсь, но реальность такова, что пометки и постройки могут сильно различаться, особенно если вы работаете с планами или спецификациями, на которые влияют несколько подрядчиков. Представьте, что вы просматриваете пометки в документе плана механического оборудования от подрядчика по системам управления…

Возможно ли, что есть изменения от механического подрядчика, которые не отражены в планах? Мой опыт говорит мне, что это не просто возможно, это вполне вероятно!

Вот почему для вас так жизненно важно убедиться, что вы работаете в соответствии со сборками, а не с отметками, когда вы устраняете неполадки в проектах, которые все еще находятся в стадии строительства. Я видел, как технические специалисты BAS путались, думая, что они работают с правильным набором коробок VAV, только чтобы понять, что на механических чертежах были изменены названия коробок, и они устанавливали минимальные и максимальные CFM в неправильных коробках!

Я видел, как технические специалисты BAS путались, думая, что они работают с правильным набором блоков VAV, только чтобы понять, что на механических чертежах были изменены названия блоков, и они устанавливали минимальные и максимальные CFM в неправильных полях!

Это может сильно истощить ваши проекты. Вы должны понимать, соответствует ли набор чертежей и спецификаций, с которыми вы работаете, тому, что установлено!

Заключение

Вот и все, ребята. Теперь вы знаете, что такое редлайны и сборки, почему и чем они отличаются, а также некоторые из больших ошибок, на которые следует обратить внимание. Какие еще ловушки вы испытали? Какие у вас есть приемы работы с красными линиями и билдами? Поделитесь своими мыслями в комментариях ниже!

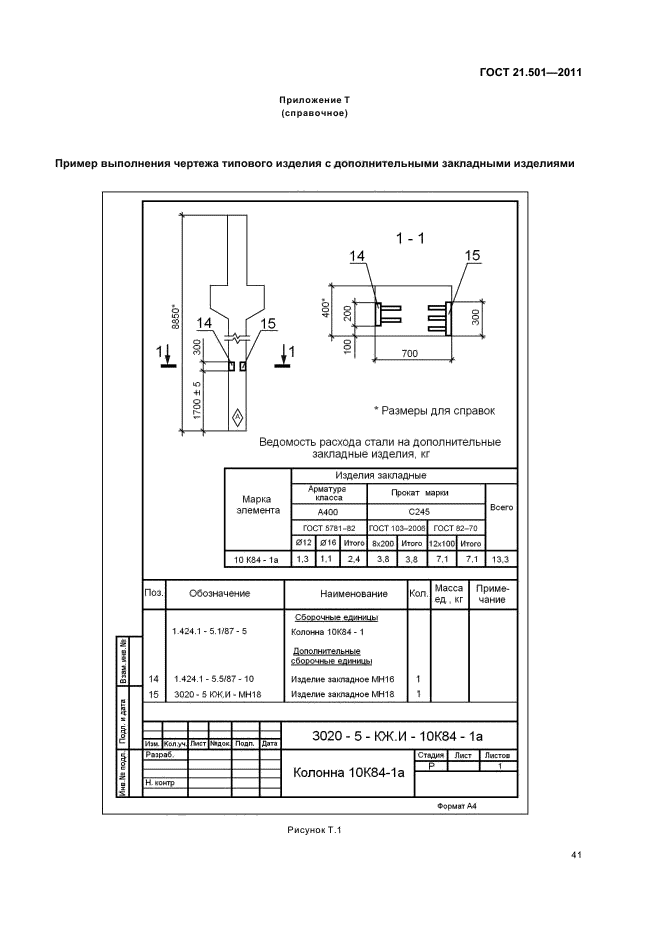

Эволюция строительных чертежей

Эволюция строительных чертежей достигла цифровой эпохи. Мы переходим в следующую эру, и это захватывающее время для тех, кто работает в строительной отрасли. Например, современная технология позволяет обмениваться строительными чертежами и вести их в режиме реального времени, что повышает эффективность проектов.

Краткая история строительных чертежей

Концепция строительных чертежей восходит к древним египетским и месопотамским культурам. К удивлению многих людей, эти рисунки часто содержали описательные характеристики. Однако рождение чертежа навсегда изменило ход производства чертежей. В 1842 году Джон Гершель изобрел способ воспроизведения рисунков. Цианотипия — это процесс фотопечати, осуществляемый с помощью химической реакции, в результате которой на голубо-голубом фоне образуются белые линии, что и дало название Blueprint. Этот процесс был намного более экономичным и эффективным по времени. Это также повысило точность при производстве неограниченного количества копий.

В конце концов, чертеж заменил план. Этот новый стиль рисования обычно использовался на белом фоне с синими линиями. В настоящее время технические чертежи создаются с использованием файлов системы автоматизированного проектирования (CAD). Благодаря этому файлы теперь можно сохранять в цифровом виде и отправлять непосредственно с компьютера на плоттер.

Таблицы для рисования: дело прошлого

Первоначально для печати чертежей в натуральную величину и в масштабе требовались большие плоттеры. Как правило, для этого требовалась сторонняя типография и большие чертежные столы. Часто это требовало специального координатора проекта или помощника для ведения этих чертежей; как на сайте, так и в офисе. Кроме того, при внесении изменений старую версию чертежей приходилось физически заменять и распространять.

Чертежи на планшетах: эра цифровых планов строительства

Благодаря развитию технологий появилась возможность обмениваться строительными чертежами в различных типах файлов в цифровом виде. Кроме того, проектная группа может получить доступ к чертежам из любого места и в любое время и может за считанные минуты распространить их среди проектной группы.

Как будто распространения в реальном времени недостаточно, команда может пересматривать или вставлять чертежи в набор проектов, даже не покидая своего рабочего места. Из-за этого репродукционным домам больше не нужно перепечатывать технический чертеж. Точно так же помощнику проекта или координатору не нужно часами поддерживать набор чертежей.

Сегодня полевые суперинтенданты могут немедленно открывать чертежи. Они могут видеть изменения в режиме реального времени по мере развития чертежей проекта. Точно так же правильные цифровые инструменты предоставляют проектной группе возможность аннотировать рисунки так же, как они делают это на чертежном столе красной ручкой.

Современные инструменты

Множество различных платформ предлагают различные решения для управления цифровой строительной документацией.
