Требования к проектной и рабочей документации в соответствии с ГОСТ Р 21.101-2020

Требования к проектной и рабочей документации строго регламентированы и отражены в национальном стандарте РФ. ГОСТ Р 21.101-2020 Система проектной документации для строительства. Основные требования к проектной и рабочей документации от 23 июня 2020 г. пришел на замену устаревшему к тому моменту ГОСТ Р 21.1101-2013.

В ГОСТ установлены единые правила оформления проектной документации, а также проведена унификация используемых в проектировании терминов. Это необходимо для выделения единого технического языка одинаково понятного как специалистам в области проектирования (инженерам, проектировщикам) и задействованным непосредственно в строительстве, так и заказчику. Подобная стандартизация способствует сокращению сроков выполнения работ и их стоимости, снижению трудозатрат на проектирование и увеличению качества при реализации проекта ввиду его подробной детализации. Применяется в соответствии с требованием ст. 26 Федерального закона №162-ФЗ от 29.06.2015 г. О стандартизации в Российской Федерации. ГОСТ составлен в строгом соответствии с требованиями норм Градостроительного кодекса, введенного Федеральным законом № 190-ФЗ от 29.12.2004 г.

По понятийному аппарату, под определением строительства понимаются также техническое перевооружение, реконструкция и капитальный ремонт, производимые на объектах, подпадающих под понятие капитальное строительство. Также в ГОСТ прописаны расшифровки часто используемых сокращений, таких как ЭП, ЕСКД, САПР. Эта информация, как и термины с их определением содержатся в разделе 3.

Раздел 4 содержит в себе требования к составу и обязательной комплектации проектной и рабочей документации. Таким образом, рабочая документация в обязательном порядке должна в себя включать рабочие чертежи, приложения к ним и сметную документацию. Расписан способ присвоения нумерации для разделения комплектов рабочих чертежей по соотнесению выполнения монтажных и строительных работ. В свою очередь комплектование проектной документации формируется по разделам рабочих проектов и чертежей. Отдельное внимание выделяется оформлению и комплектации рабочих чертежей.

Из общих требований, раздела 5 следует, при проектировании необходимо придерживаться положений стандартов оформления документации. Происходит, как правило, автоматизированным способом. В общих правилах данного раздела указаны правила оформления для текстовой и графической части проектной документации.

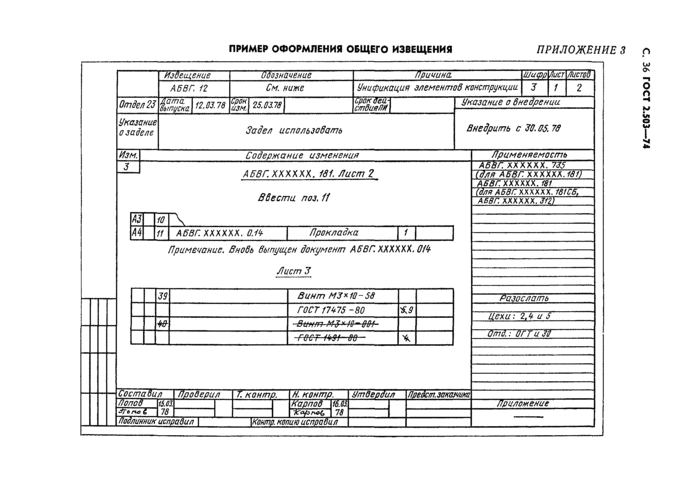

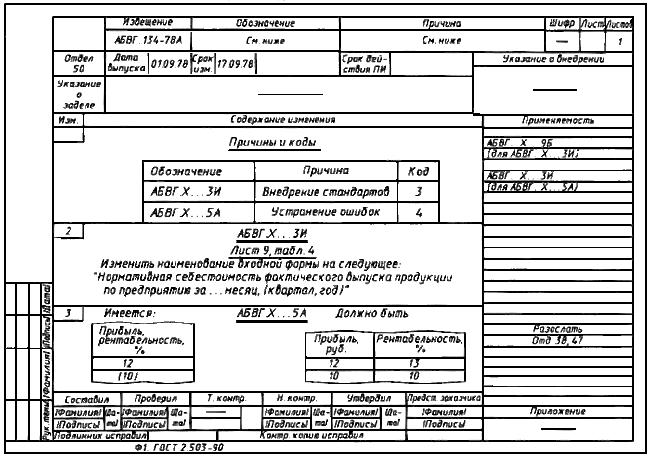

Раздел 7 регламентирует правила внесения правок и исправлений в документацию. В том числе подчеркивается, что не допускается вносить изменения в расчеты, все исправления касаются только в текстовой либо графической части.

Комплектование проектной и рабочей документации в соответствии с разделом 8 происходит следующим образом: Титульный лист, Содержание, Ведомость состава проекта, Общие сведения (текстовый формат), Графическая часть (схемы, чертежи), Расчеты и общие ведомости проекта. Каждый том включает в себя не более 300 листов формата А4 (или эквивалента).

Далее идет перечень приложений, содержащих ссылки на нормативные документы, расчеты размеров для оформления ведомостей и схем, примеры заполнения таблиц и сноски на стандарты, нормативы.

Проектная документация

Состав и требования к проектной документации установлены законодательством РФ и содержатся в Градостроительном кодексе и иных нормативно-правовых актах, регламентирующих строительство. Комплектация проектной документации в общем порядке осуществляется по разделам и подразделам. Присвоенное обозначение, которое включает в себя базовое значение и шифр раздела позволяет быстро ориентироваться в составе проекта. Все коды, вне зависимости от того буквы это или цифры разделяются друг от друга точками и дефисами. Каждому текстовому и графическому разделу присваивается собственное обозначение.

В состав документации по общим правилам не включаются конструктивные расчеты и технологические решения. Как указано в Стандарте, они должны храниться в конструкторском бюро и быть предоставлены только в особых случаях. Это сделано для того, чтобы избежать внесения изменений в расчетную часть проектирования.

Рабочая документация

В составе рабочей документации заказчик получает регламентированный ГОСТом объем. Каждый комплект рабочих чертежей должен иметь отдельное обозначение, состоящее из базового и марки комплекта, отражаемого, как правило, через дефис. Обычно в качестве приложений к чертежам рабочей документации также идут:

• Документация в соответствии с ГОСТ 21.501 на строительные изделия
• Документация в соответствии с ГОСТ 21.114 эскизы нетиповых решений
• Документация в соответствии с ГОСТ 21.110 спецификация материалов и оборудования
• Опросные листы
• Расчеты (в том числе габаритные)
• Локальная смета
• Другие документы в соответствии со стандартами системы проектной документации для строительства (СПДС).

Как правило, формы обозначения, правила оформления, сокращения и комплектование документации должны быть описаны в стандарте проектной организации и строго соблюдаться в соответствии с требованиями контракта или договора с заказчиком.

Рабочие чертежи, входящие в состав рабочей документации должны содержат следующие ведомости: чертежей основного комплекта, ссылочных документов, основных комплектов рабочих чертежей и спецификация. Также в состав должны быть включены общие данные и используемые условные обозначения.

Общие указания рабочей документации включают в себя ряд обязательных к применению документов: 1. Наличие документа, на основании которого производились проектные работы (Техническое задание заказчика, приложение к договору на проектирование, утвержденная ранее проектная документация или технические условия).

1. Соответствие рабочей документации документу (п. 1), стандартам, правилам и нормативным документам на проектирование, применяемых на территории Российской Федерации.
2. Перечень используемых в проектировании нормативных документов (на которые ссылается проектировщик).
3. Абсолютная отметка, принятая за нулевую.
4. Дополнительно могут прилагаться ссылки на патенты и объекты интеллектуальной собственности, записи по проверкам на чистоту (с точки зрения законодательства) применяемых процессов, конструкций и изделий. Сертификаты на материалы, содержащие специфическую информацию, необходимую для целей проектирования. Перечень работ, которые в процессе реализации проекта могут потребовать дополнительной проверки на промышленную безопасность или оформление актов скрытых работ. Отражение конструктивных особенностей или особых эксплуатационных требований, применяемых к проектируемому объекту капитального строительства.

Смотрите также:

• Аудит проектной документации
• Негосударственная экспертиза проектной документации
• Сертификат ГОСТ Р

Теги:

• основные требования к проектной и рабочей документации
• ГОСТ основные требования к проектной и рабочей документации

Возврат к списку

ГОСТ по оформлению проектной документации

ГОСТ по оформлению проектной документации

Область применения ГОСТ Р 21.1101-2020

Стандарт применяется при составлении, корректировке или оценке качества документации проектов на строительство. Под строительством понимается и кап. ремонт, а также реконструкция ОКС (объект капитального строительства). Данный нормативный документа также устанавливает требования к оформлению отчетной документации по результатам инженерных изысканий (геодезических, геологических, экологических и др. видов инженерных изысканий).

Особенности стандарта ГОСТ Р 21.101-2020:

1. Разрабатывался АО «Центр технического и сметного нормирования в строительстве».

2. Вносится на рассмотрение тех. комитетом по стандартизации ТК 465 «Строительство».

3. Принимался взамен ранее используемого ГОСТ Р 21.1101-2013.

4. Дата введения новых нормативов 01.01.2021 г.

Новый вариант полностью соответствует нормам №190-ФЗ от 29.12.2004 г. «Градостроительный Кодекс Российской Федерации». Он относится к строительству любых объектов независимо от их назначения, других критериев. Такой подход упрощает чтение проектной документации, потому что везде используются одни и те же правила.

Нормативные ссылки ГОСТ Р 21.1101-2020

Единообразие формируемых документов достигается и за счет других профильных стандартов. Механизм таких перекрестных ссылок позволяет сократить время разработки, изучения регламентов, особенно, при их изменении, как это произошло с переходом на ГОСТ Р 21.101-2020. Плюс позволяет редактировать каждый стандарт независимо от остальных.

Примеры:

1. ГОСТ 2.004 – требования к документам с описанием технологий, конструкции на компьютерах, с применением печатающего оборудования.

2. ГОСТ 2.051 – то же, имеет отношение к электронным форматам хранения, редактирования проектов и приложений к ним.

3. ГОСТ 2. 302 – масштабы, используемые при черчении с соразмерно уменьшенным представлением территории, объектов ОКС.

4. ГОСТ 2.501 – правила хранения проектной документации в бумажном, электронном виде независимо от формата.

Стандарт содержит более 40 нормативных ссылок. По ним доступны узкопрофильные документы, которыми регламентируется практически любая «мелочь». Например, все условные обозначения, шрифты, изображения различных элементов вроде резьбы, швов соединений при сварке, клеймения и надписей. Также приведены необходимые термины, их определения.

Область применения ГОСТ 21.501-2018

Более узкое назначение имеет стандарт ГОСТ 21.501-2018, устанавливающий состав рабочей документации и правила ее оформления для архитектурных и конструктивных решений зданий и сооружений, а также требования к рабочей документации на сборные железобетонные конструкции. Он применяется вместо прекратившего действие ГОСТ 21.

501-2011, хотя иногда в интернете еще встречаются ссылки на оба документа.

Особенности:

1. Помимо России, стандарт применяется в 4 странах СНГ (Армения, Беларусь, Кыргызстан, Узбекистан). Т.е. указанный стандарт является межгосударственным.

2. Стандарт определяет содержание, правила составления рабочих решений по архитектуре и конструкциям зданий (сооружений), документов на изделия, используемые на стройке.

3. Требования указанного стандарта не распространяются на рабочую документацию в отношении конструктивных решений металлических и деревянных конструкций. Требования к рабочей документации на конструктивные решения в отношении конструкций из металла определены ГОСТ 21.502, из дерева – ГОСТ 21.504.

Стандарт разрабатывался той же компанией АО «ЦНС» и внесен тех. комитетом ТК 465 «Строительство». Принят к применению 01.06.2019 Приказом №1121-ст Федерального агентства по техническому регулированию и метрологии.

Нормативные ссылки ГОСТ 21.501-2018

В действующем стандарте приведены ссылки на другие регламентные документы. Схема примерно та же, что в случае с ГОСТ Р 21.1101-2013 и его обновленного варианта. Всего в стандарте имеется более десятка ссылок на нормативы по черчению, обозначению графических элементов, спецификации используемого оборудования, стройматериалов.

Примеры:

1. ГОСТ 21.113-88 – обозначения для указания параметров точности.

2. ГОСТ 21.502-2016 – правила составления документации по металлическим конструкциям.

3. ГОСТ 13015-2012 – правила приемки, маркировки, транспортировки ЖБ изделий.

4. ГОСТ 14098-2014 – сварные соединения арматуры, закладные изделия при производстве ЖБИ, включая описание типов, конструкции и размеров.

Схема применения стандарта едина. Если при работе со стандартом требуется сослаться на методы учета и хранения проектной документации, обращаться следует к ГОСТ Р 21.1003-2009. То же в отношении содержания проекта (разделы, наполнение), при составлении необходимо отталкиваться от ГОСТ Р 21.101-2020 с актуальными изменениями, если таковые вносились после вступления в силу.

Обозначения и сокращения

Специалистам, кому при выполнении рабочих обязанностей приходится сталкиваться с созданием, чтением строительных проектов рекомендуется придерживаться единых терминов и сокращений. Такой подход исключает разночтение, риски ошибок из-за непонимания «чужих» документов.

Примеры сокращений:

1. ДЭ – документ электронный.

2. ЕСКД – единая система конструкторской документации.

3. ПДЭ – пакет электронных данных (документов).

4. САПР – система автоматизированного проектирования.

5. СПДС – система проектной документации для строительства.

6. СЭД – система электронного документооборота.

7. УЛ – информационно-удостоверяющий лист.

8. ЭП – электронная подпись.

По определениям, как и в случае с нормативными ссылками, придется ориентироваться как на сам документ, так и на тексты других стандартов, если в них ранее уже было описание по конкретному «слову или фразе». Например, инвентарный номер проектной документации – номер регистрации документа в службе хранения (согласно ГОСТ 28388-89 «Документы на магнитных носителях»).

Требования к содержанию проектной документации

Помимо стандартов, содержимое проекта регламентируют и другие нормативно-правовые акты. Например, Постановление Правительства РФ №87 от 16.02.2008 г. Так, установлено, что проектная документация состоит из текстовой и графической частей. Первая включает сведения об объекте ОКС в виде описания технических решений, ссылок на нормативные акты, результаты расчетов.

Расположение объекта ОКС влияет на состав проекта. Например, строительство рядом с памятником культурного наследия требует соблюдения требований №73-ФЗ, согласно которым должен быть разработан проект или дополнительный раздел проектной документации по обеспечению сохранности объекта культурного наследия

В графической части содержатся чертежи, схемы, планы. На них все ОКС разделяются на объекты производственного и непроизводственного назначения, линейные объекты (трубопроводы, дороги железные и автомобильные, линии электропередач, газовые магистрали и т.д.). По каждому их виду создается отдельный подраздел. Например, «сети связи» или «система водоснабжения».

Расчеты параметров зданий, отдельных его конструктивных элементов отображаются в текстовом или табличном виде. То же относится к смете, включающей затраты на строительные материалы, рабочую силу и механизмы, а также на привлечение к работам подрядчиков. Более детально состав документации по проекту определяется исходя из специфики ОКС.

Требования к оформлению проектной документации

Составлять проектную документацию допускается 4 различными способами. И для каждого есть отдельные нормативы – для машинописного действует ГОСТ 13.1.002-2003, рукописного – ГОСТ 2.304-81. Если в работе используется персональный компьютер, подключаются нормативы ГОСТ 2.004-88, включая формат хранения документов в электронном виде.

Общие требования к оформлению:

1. Высота шрифта не менее 2,5 мм, этому соответствует Times New Roman или Arial 14 кегля.

2. Расстояние между боковыми линиями формы и текста составляет минимум 3 мм.

3. Все абзацы начинаются с красной строки с минимальным отступом 15-17 мм.

4. Нижняя и верхняя граница содержит отступ минимум 10 мм.

Стандарты предполагают и ряд запретов. Так, математические знаки нельзя писать без числового сопровождения. Также запрещено ставить знак минус для обозначения отрицательных значений и указывать индексы стандартов без обозначения их регистрационного номера. Сокращения следует применять только в рамках общепринятых, это касается и обозначения единиц физических величин.

Требования к формированию документации на бумажных носителях

Если документация оформляется на бумажном носителе, помимо профильных стандартов, следует придерживаться и общих правил делопроизводства. Это относительно широкое понятие, потому что они применяются буквально во всех сферах. Регламентируются данные правила ГОСТ Р 7.0.97-2016 который предписывает, например, порядок нумерации страниц, расположение герба, товарного знака и пр.

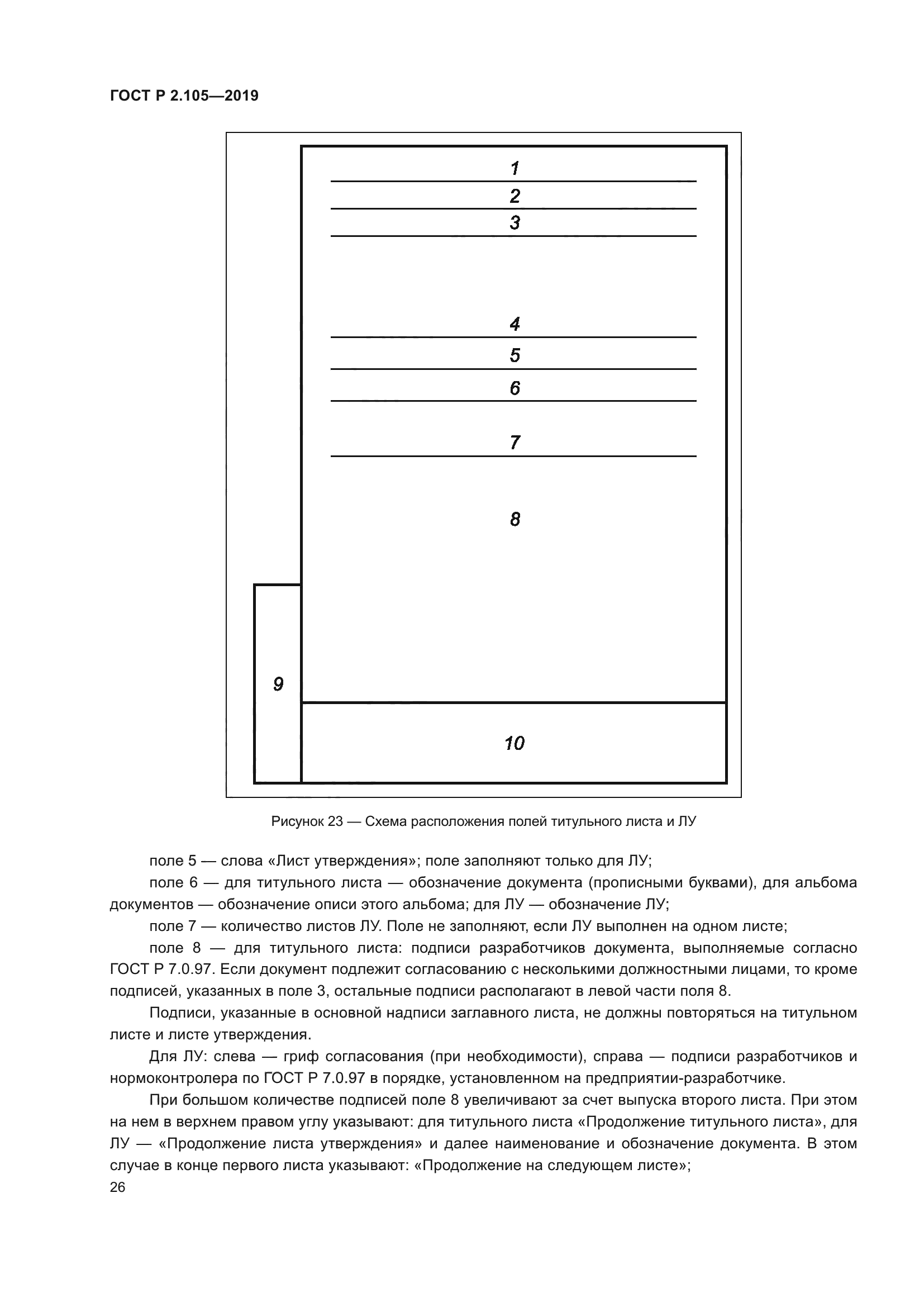

Большой по объему проект допускается делить на отдельные части в виде книг. Каждой из них присваивают порядковый номер и «собирают» раздельно друг от друга. Их оформление включает обложку, титульный лист, основную надпись и т.д. Нюансов масса, если хочется получить проект в соответствии со стандартами, желательно обращаться в профильную компанию.
