Шрифты чертежные
Шрифты чертежные (тип А) Правила написания букв и цифр определяются ГОСТ 2.304-81. Рекомендуется вначале выполнить упражнения по написанию шрифта всего алфавита на отдельном листе, используя вспомогательную сетку (рис.3), для того чтобы выработать глазомер для правильного соотношения размеров и наклона (75° ) букв и цифр (75° ).После упражнений выполнить надписи на формате А4 (рис.4 и прил.8) уже без сетки, от руки, в глазомерном масштабе, соблюдая наклон букв, толщину линий шрифта и соотношения элементов шрифта по ГОСТ.

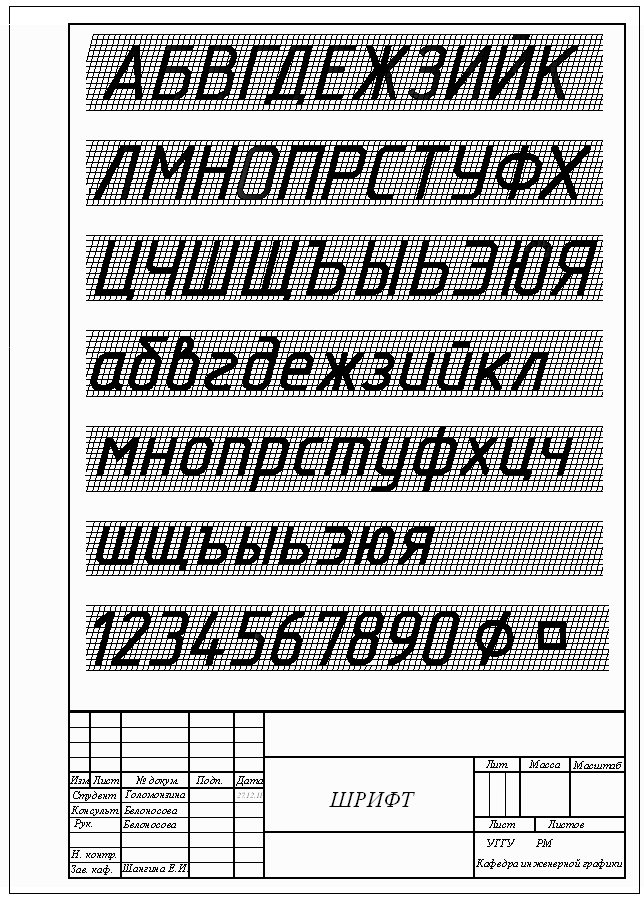

Рис. 3 |
Рис. 4 |
Все прописные, строчные буквы и цифры на листе имеют одну толщину (S) линий шрифта. Расстояние между буквами в слове равно 1,5 – 2S, между словами в предложении – 6S.
Наиболее характерные ошибки,
д.Рекомендации. Для того чтобы буквы не прыгали, соблюдалась их высота и предложения были горизонтальными, необходимо с помощью циркуля (кронциркуля с двумя иголками) или какого-либо другого приспособления продавить две параллельные линии по высоте строчных букв, в диапазоне которых выполнить начертание букв.
Основные теоретические положения по теме “Шрифты чертежные” гост 2.304-81
Размер соответствует номеру шрифта h и определяется высотой прописных букв в мм. ГОСТ допускает следующие номера (высоту прописных букв) шрифта:
2,5; 3,5; 5; 7; 10; 14; 20; 28; 40
Ширина прописных букв Г, Е, З, С – 6/14 h ; букв А,Д,Х Ц,Ы,Ю – 8/14 h; для букв Ж,М,Ъ – 9/14 h; Щ – 10/14 h; Ф – 11/14 h; для всех остальных – 7/14 h.
Ширина
строчных букв з, с – 5/14 h ; букв а, м, ц, ъ, ы, ю – 7/14 h; ж – 8/14
h; т, ф, ш – 9/14 h; для всех остальных – 7/14 h.
ГОСТ устанавливает шрифт с наклоном (около 75° ) и без наклона, шрифт типа А и шрифт типа Б. Более распространенными являются шрифты наклонные типа А
Геометрическое черчение
При выполнении задания толщину сплошной основной линии рекомендуется брать 0,8 – 1 мм. Рамка и основная надпись чертежа выполняются сплошной линией. Размерные линии проводятся от линии контура и между размерными линиями на расстоянии 8-10 мм. Выносная линия должна выходить за стрелку на 1-5 мм. Более подробно о правилах простановки размеров надписей см. ГОСТ 2.301-68 и [9] c. 197-205.
Основные теоретические положения по теме “Геометрическое черчение”
Рис. 5 | Форматы листов  1).
Допускается применение
дополнительных форматов, образуемых
увеличением основных форматов на
величину, кратную размерам формата
А4 (297Х210). В производстве допускается
деление формата А4. |
На чертежах всегда проставляются только действительные размеры изделия.
Таблица 1
Обозначение формата | А0 | А1 | А2 | А3 | А4 |
Размеры сторон формата | 1189 х 841 | 594 х 841 | 594 х 420 | 297 х 420 | 297 х 210 |
Таблица 2
Масштаб уменьшения | 1 : 2 | 1 : 2,5 | 1 : 4 | 1 : 5 | 1 : 10 | 1 : 20 | 1 : 25 | 1 : 40 | и
т. | |
Масштаб увеличения | 2 : 1 | 2,5 : 1 | 4 : 1 | 5 : 1 | 10 : 1 | 15 : 1 | 20 : 1 | 40 : 1 | и т.д. |
д.
Линии (их назначение, толщина, начертание) по ГОСТ 2.303-68 должны соответствовать требованиям табл.3.
Таблица 3
Наименование | Начертание | Толщина | Назначение |
Сплошная основная | S | Линии видоимого контурая, вынесенного
сечения. | |
Сплошная тонкая | S/3…S/2 | Контур наложенного сечения, выносные, размерные, штриховка. | |
Сплошная волнистая | S/3…S/2 | разграничения вида и разреза. | |
Штриховая | S/3…S/2 | Линии невидимого контура. | |
Штриховая пунктирная | S/3…S/2 | Осевые линии и центровые. | |
Разомкнутая | S. | Линии сечений (начала и конца). |
Толщина основных линий чертежей формата до А1 равна примерно 0,3 мм. Длина штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи линии должны быть одинаковой длины. Промежутки между штрихами в линии должны быть равны. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. В случае, если диаметр окружности менее 12 мм., штрихпунктирная линия заменяется сплошной тонкой линией.
“Чертёжный шрифт” – Технология (мальчики) – Презентации
Чертежный шрифт
Чертежный шрифт ГОСТ 2.304-81
- высота и ширина букв и цифр
- толщина линий обводки
- расстояние между буквами, словами и основаниями строк
Размеры шрифта
Наклон – 75°
Размер шрифта – высота прописной (заглавной) буквы – h .
Толщина линии шрифта – d.
Ширина прописных букв – g.
В школьной практике используются размеры букв и цифр:
прописных – 5; 7; 10.
строчных – 3,5; 5; 7.
Параметры
№
Ширина прописных (заглавных)
1
букв и цифр – g
Размер h
Б, В, Д, И, Е, 4,
2
5
Ж, Ф, Ш, Щ
3
7
3
10
4
4
А, М, Ы, Х, Ю
4
6
6
4
5
Г, Е, З, С, 2,3,5,6,78,9
8
5
3
1
7
4
2
5
2
3
№
Ширина строчных букв – g
1
Размер h
2
3
з, с
а, б, в, г, д, е, и, к, л, н, о, п, р, у, х, ц, ч, ь, э, я
5
2
3
4
7
3
2,5
м, ы, ю, ъ
4
3,5
3
ж, т, ф, ш, щ
5
4
3,5
6
5
7
Параметры
Размер шрифта
Расстояние между буквами, цифрами и знаками – a
5
Расстояние между словами – e
7
1
Расстояние между основаниями строк – b
10
1,4
3
2
4,2
8,5
6
12
17
Правила написания чертежного шрифта:
1.
Все надписи на чертеже должны быть выполнены от руки.
2. Начертание букв выполняйте по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных — движением вниз и влево или вниз и вправо. Стрелка указывает направление движения рук.
3. Одинаковые элементы различных букв, цифр, знаков следует выполнять одним и тем же приемом, что способствует выработке автоматизма при их написании.
4.Выдерживайте заданный наклон шрифта с помощью направляющих штрихов.
5. Строго соблюдайте конструкцию каждой буквы и соотношение высоты и ширины буквы
6. Старайтесь выдерживать такое расстояние между буквами, чтобы зрительно оно казалось одинаковым.
7. Четкость, ясность и удобство чтения чертежа зависят от качества его выполнения и правильного выбора размеров шрифта.
8. Все надписи на чертеже должны быть аккуратными.
Подготовка к работе
Проверка полученных знаний
Вопрос
Ответ
Чертежный лист заданных по ГОСТ ЕСКД размеров с рамкой и основной надписью
Мягкость карандаша
Замкнутый контур на чертежном листе, ограничивающий рабочее поле чертежа
Высота шрифта
Специальная таблица в правом нижнем углу рамки, содержащая основные сведения об изображении
Формат А 4
М
Основная надпись
Размер шрифта
Шрифт
Графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей
Рамка
