Гост разрезы и сечения: Лекция 3 Изображения – виды, разрезы, сечения (ЕСКД ГОСТ 2.305-68)

ГОСТ 2.305-68 ЕСКД. Изображения – виды, разрезы, сечения

Разрезы и сечения

Многие предметы и изделия имеют внутренние полости, которые должны быть отражены на чертеже. Их можно построить на видах предмета с помощью невидимых штриховых линий.

Но большое их количество значительно затрудняет чтение чертежа, поэтому для выявления внутренних форм предметов применяют разрезы и сечения.

Разрезом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что получается непосредственно в секущей плоскости и что расположено за ней (рис. 83).

Рис. 83

При этом часть детали, находящуюся между наблюдателем и секущей плоскостью, мысленно удаляют.

Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений этого предмета.

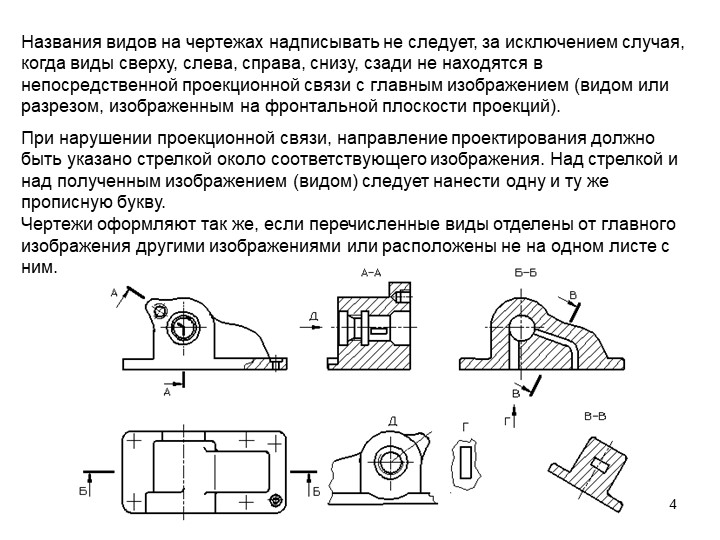

На чертежах положение секущей плоскости отмечается разомкнутой линией (рис. 84).

Её толщина равна толщине основной линии или толще в 1,5 раза. Линия сечения не должна пересекать контур изображения. Длина штриха – 8-10 мм. Перпендикулярно линии сечения на 2-3 мм от наружного края штриха чертят стрелки, указывающие направление взгляда. С наружной стороны каждой стрелки пишут одну и ту же заглавную букву русского алфавита.

Рис. 84

Разрезы на чертеже отмечают надписью по типу А-А, которую помещают над разрезом. Тело детали, которое попало в секущую плоскость, условно обозначают штриховкой.

Штриховка выполняется в виде параллельных сплошных тонких линий под углом 45° к основной надписи чертежа.

Линии штриховки могут иметь наклон влево и вправо, но в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Расстояние между линиями штриховки должно быть 2 — 8 мм с учетом площади штриховки и необходимости разнообразия штриховки смежных деталей. Принятое расстояние между линиями штриховки для данной детали должно быть одинаковым на всех сечениях и разрезах этой детали. Если на чертеже имеются узкие площади сечений (шириной 2 мм и менее), их допускается показывать зачернёнными.

В зависимости от числа секущих плоскостей разрезы делят на простые и сложные.

Простые разрезы

В зависимости от положения секущей плоскости разрезы делятся на горизонтальные, вертикальные и наклонные.

Горизонтальным называется разрез, который образован секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 85а).

Вертикальным называют разрез, образованный секущей плоскостью, перпендикулярной плоскости П 1 . Если такая плоскость параллельна плоскости П2 или П3, то такой вертикальный разрез называют соответственно фронтальным (рис. 85б) или профильным (рис. 85в).

Перечисленные разрезы, как правило, располагаются на месте основных видов: фронтальный — на месте вида спереди, профильный — на месте вида слева, горизонтальный — на месте вида сверху.

В случае, когда секущая плоскость совпадает с плоскостью симметрии предмета (рис. 85), допускается для горизонтальных, фронтальных и профильных разрезов не отмечать положение секущей плоскости и не сопровождать разрез надписью.

Рис. 85

Наклонным называется разрез, образованный секущей плоскостью, составляющей с горизонтальной плоскостью угол, отличный от прямого (рис. 86).

Рис. 86

Для показа устройства детали в отдельном ограниченном месте, применяют местный разрез (рис. 87).

Рис. 87

Местный разрез выделяют на чертеже сплошной волнистой линией (толщина от S/2 до S/3), которую проводят от руки и на глаз. Она не должна совпадать с другими линиями на изображении.

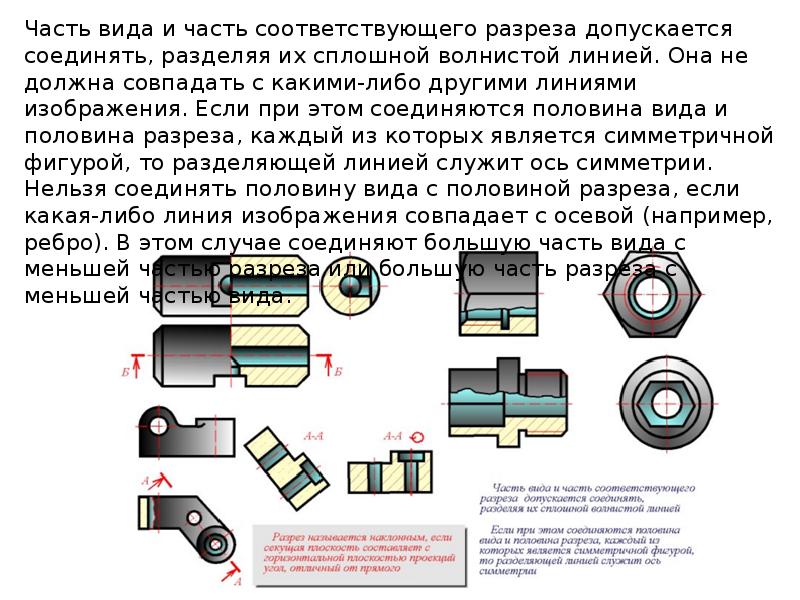

Соединение на чертеже части вида и части разреза

Существует немало предметов, форма которых не может быть выявлена только видом или только разрезом. Поэтому иногда прибегают к соединению двух изображений: части вида и части соответствующего разреза (рис. 88а). Оба эти изображения разделяют сплошной волнистой линией толщиной S/2, как на местном разрезе.

Если деталь проецируется в симметричную фигуру, на чертеже соединяют половину вида с половиной разреза. Линией их раздела служит ось симметрии (рис. 88б).

Рис. 88

На виде отсутствуют линии невидимого контура (штриховые), показывать их нецелесообразно, т.к. они повторяют очертания внутреннего контура.

Если на чертеже с осью симметрии детали совпадает проекция линии контура, соединять половину вида с половиной разреза нельзя. В этом случае показывают часть вида и часть разреза, разделяя их сплошной волнистой линией.

Если линия контура, совпадающая с осью симметрии, расположена в отверстии, на чертеже показывают больше половины разреза (рис. 89а). Если линия контура расположена на наружной поверхности детали, показывают большую часть вида (рис. 89б).

Рис. 89

При совмещении вида с разрезом размеры внешних форм детали наносят со стороны вида, а внутренних – со стороны разреза (рис. 90).

Рис. 90

Когда симметричные относительно оси детали отверстия при совмещении оказываются видимыми не полностью, чтобы показать их размер, размерную линию проводят несколько дальше оси симметрии и ограничивают стрелкой только с одной стороны. При этом наносят полный размер отверстия.

Сложные разрезы

Некоторые изделия имеют внутреннее устройство, которое нельзя выявить на разрезе только одной секущей плоскостью. В таких случаях в соответствии с ГОСТом применяют несколько секущих плоскостей. Такие разрезы называются сложными.

В зависимости от положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.

Ступенчатым называют разрез, образованный параллельными секущими плоскостями (рис. 91а). При изображении ступенчатого разреза все секущие плоскости совмещают в одну и на разрезе их не разграничивают. При обозначении такого разреза линию сечения показывают не только у начала и конца разреза, но и в местах перехода от одной секущей плоскости к другой. Буквы же ставят в начале и в конце разреза.

Разрез называется ломаным, если секущие плоскости пересекаются (рис. 91б). При изображении ломаного разреза секущие плоскости условно поворачиваются до совмещения их в одну плоскость. Положение секущей плоскости показывают, кроме того, в местах перегибов.

Рис. 91

Особые случаи разрезов

Если при выполнении разреза секущая плоскость проходит по оси непустотелых деталей, имеющих цилиндрическую форму (штифты, заклёпки, валы и т.п.), а также вдоль длинных рёбер или тонких стенок, то на чертеже такие детали или элементы деталей не заштриховываются (рис. 92). Здесь разрезано, но не заштриховано ребро детали, т.к. вертикальная секущая плоскость проходит вдоль него.

Некоторые элементы детали могут оказаться наклонёнными относительно той или иной плоскости проекций, как, например, два ребра А и Б на рис. 93.

Если на разрезе показать всё, что расположено за секущей плоскостью, то ребро А окажется искажённым. Допускается изображать не всё, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции детали.

рис. 92-93

При изображении квадратного стержня (рис. 94а) или отверстия (рис. 94б) в одной проекции рекомендуется для обозначения плоскости проводить на ней диагонали тонкими сплошными линиями.

Рис. 94

Сечения

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.

На рис. 97 показаны сечение (а) и разрез (б), полученные при помощи одной и той же секущей плоскости. Мы видим, что сечение является составной частью разреза и может являться самостоятельным изображением.

Рис. 97

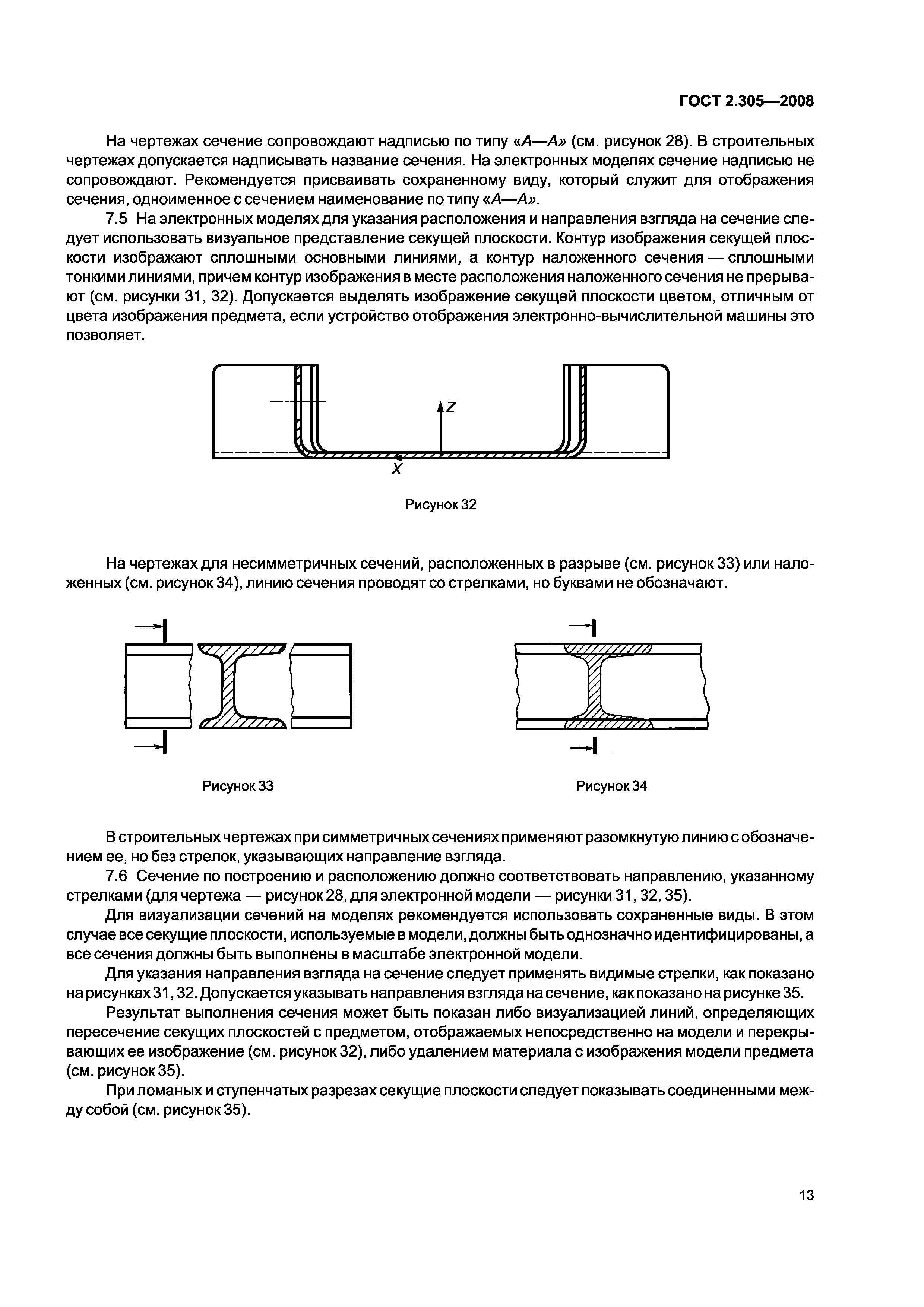

Сечения разделяют на два вида: вынесенные и наложенные. При выполнении чертежа всегда следует отдавать предпочтение вынесенным сечениям. На чертежах для вынесенного сечения приняты те же обозначения и надписи, что и для разрезов, а контур вынесенного сечения изображается сплошными основными линиями.

Если вынесенное сечение имеет симметричную форму и расположено на продолжении линии сечения, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия (рис. 98а,б).

Рис. 98

Иногда вынесенное сечение располагают на чертеже с поворотом. В этом случае к надписи «А-А» добавляют слово «повернуто», как на рис. 99.

Рис. 99

Для контура наложенного сечения (рис. 100а) применяется сплошная тонкая линия, причём линии, изображающие контур детали, в месте расположения сечения не прерываются. Наложенные сечения на чертежах не обозначают, но если сечение имеет не симметричную форму, то проводят линию сечения и стрелками указывают направление взгляда (рис. 100б).

Рис. 100

При построении сечений секущие плоскости следует выбирать так, чтобы получить нормальное, т.е. перпендикулярное к осям, рёбрам и т.п. поперечное сечение (рис. 101).

Рис. 101

Как правило, фигуру сечения чертят в том же масштабе, что и вид, к которому отнесено сечение. Если это необходимо, на сечении могут быть нанесены размеры (рис. 102а,б).

Рис. 102

Контуры штриховки в Автокаде

Добавить: Точки выбора.

Щелчком мыши указываем контур из существующих объектов, образующих замкнутую область вокруг указанной точки. ОБЯЗАТЕЛЬНО! Область должна быть замкнутой. Иначе AutoCAD выдаст ошибку «Невозможно определить замкнутый контур».

Добавить: Выбрать объекты.

Щелчком мыши выбираем объект или объекты, которые хотим заштриховать. Здесь надо следить, чтобы объекты были замкнутыми.

Исключение островков.

С помощью этой кнопки можно исключить области из выбора.

По завершении выбора объектов нажмите «Enter», и вы вернетесь на вкладку «Штриховка». После того, как все параметры заданы, нажмите «ОК». Но перед этим предварительно можно просмотреть, как будет выглядеть объект с нанесенной штриховкой, и в случае необходимости что-нибудь подправить. Для этого следует нажать на кнопку «Образец» в нижнем левом углу окна.

Если в ходе предпросмотра Вам понравится, как нанесена штриховка, чтобы согласиться с ней, нажмите на правую кнопку мыши или «Enter». Если же Вам предварительный просмотр не понравится и Вы решите внести поправки в параметры штриховки, то нажмите на «Esc». В результате Вы снова вернетесь в окно «Штриховка и градиент», где сможете произвести изменения.

Основы штриховки карандашом

Учимся штриховать и начинаем осваивать основы штриховки карандашом. Для этого нарисуйте серию параллельных линий, которые являются базовой штриховкой и первым шагом в перекрестной. Существует два типа базовой штриховки: параллельная и контурная. Обе могут быть использованы в качестве основы для перекрестной. Независимо от того, какой тип вы используете, в стандартной штриховке линии не пересекаются друг с другом. Вам также следует постараться, чтобы линии были равномерно распределены для плавного затенения.

• При параллельной штриховке ваши линии должны оставаться прямыми и проходить вертикально или горизонтально.
• В штриховке по контуру, линии должны следовать контуру объекта.
• Практикуйтесь, рисуя серию штрихов на клочке бумаги.

Добавьте перпендикулярный ряд линий над первым. Чтобы использовать штриховку на предмете, нарисуйте второй слой поверх первого набора, идущего в противоположном направлении.

• Второй слой должен пересекать первый в перпендикулярном или почти перпендикулярном направлении. Однако линии второго слоя не должны пересекаться друг с другом.
• Линии должны соответствовать тем, которые используются в базовом слое. Например, если вы начали с параллельных штрихов, ваши перекрестные линии также должны быть параллельными.
• Практикуйтесь, добавляя новые слои.

Нарисуйте меньше линий, растянутых дальше друг от друга, чтобы создать более легкое затенение. Вы можете изменить значение тени, изменяя количество линий, которые рисуете. В областях, где требуется более легкое затенение, нарисуйте меньше штрихов и расположите их дальше друг от друга.

Увеличьте плотность линий или добавьте слои, чтобы сделать изображение более темным. В тех частях рисунка, где требуются более глубокие тени, увеличьте количество линий и разместите их ближе друг к другу. Вы также можете наложить дополнительные серии штрихов, чтобы сделать эту область более темной и более затененной.

• Как вариант, начните с набора вертикальных линий, затем горизонтального набора, затем диагонального набора, а затем противоположного диагонального набора. Это позволит вам создать более глубокий и темный эффект тени.

Добавьте глубину с точной штриховкой. Добавьте еще больше слоев в разных направлениях, чтобы создать очень тонкую и насыщенную штриховку.

• Тонкие карандаши лучше всего подходят для этой техники, потому что они могут создавать точные линии, которые, кажется, смешиваются вместе, если смотреть на них из далека.

Вращайте свою бумагу, чтобы попробовать новую перспективу. Для освоения перекрестной штриховки может потребоваться некоторое время поэтому если у вас возникли проблемы с представлением того, куда должны идти тени, попробуйте повернуть бумагу. Ищите области, которые вы, возможно, забыли затенить, или места, где тень не падает правильно.

• Часто долгое время глядя на рисунок может затруднить просмотр проблемных областей, вращение бумаги может дать вам новую перспективу и помочь заметить эти области.

Штриховка карандашом для начинающих основывается на принципах, применимых ко всем техникам. Научившись накладывать базовые штрихи, вы с легкостью овладеете другими техниками штриховки карандашом, даже если вы новичок.

Правила штриховки

Тип штриховых линий в сечении детали или другого изделия зависит от материала по которому проходит секущая плоскость (рисунок 6.1).

Деталь (ГОСТ 2.101 – 68) – это изделие, состоящее из однородного материала без применения сборочных операций.

Чертеж детали– документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Шаг штриховки – расстояние между параллельными штриховыми линиями, в зависимости от размеров сечения выбирается в пределах 1-10 мм.

На одном чертеже на всех разрезах и сечениях одной детали шаг и угол штриховых линий одинаковы и неизменны.

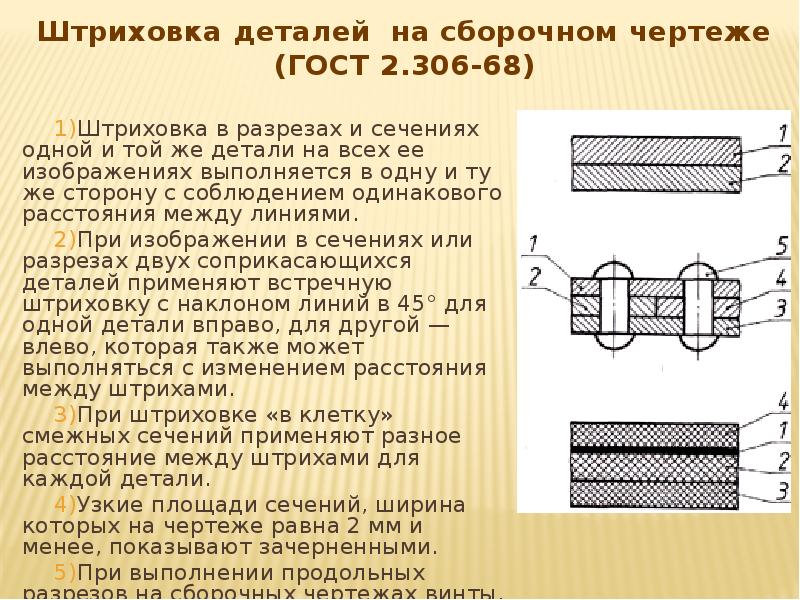

На сборочном чертеже (чертеж узла, состоящего из 2 и более деталей) каждая из деталей на всех изображениях имеет неизменный, отличный от других деталей, шаг и угол штриховых линий (один из параметров – шаг или угол – может совпадать с параметрами другой детали).

На вырезах в аксонометрии штриховые линии должны быть параллельны диагоналям вписанных в плоскости π1, π2, π3. квадратов. Т.о. направление штриховых линий зависит от вида аксонометрической проекции (рисунок 6.2).

Прямоугольная изометрия Прямоугольная диметрия

Условные обозначения и упрощения на чертежах

При выполнении различных изображений предмета, согласно ГОСТ 2.305—68, рекомендует применять некоторые условности и упрощения, которые, сохраняя ясность и наглядность изображения, сокращают объем графических работ.

Если вид, разрез или сечение являются фигурами симметричными, то можно вычерчивать только половину изображения до осевой линии или немного более половины изображения, ограничивая его волнистой линией (рисунок 7. 1).

Допускается незначительную конусность или уклон изображать увеличенными. На тех изображениях, где уклон или конусность отчетливо не выявляется, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном (рисунок 7.2,а) илименьшему основанию конуса (рисунок 7.2, б).

Такие элементы детали, как спицы, тонкие стенки, ребра жесткости показывают в разрезе незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента (рисунок 7.3). Если в подобных элементах имеется отверстие или углубление, то делают местный разрез (рисунок 7.4, а).

Примечание. При изображении соединений деталей в разрезах показывают нерассеченными непустотелые валы, рукоятки, винты, болты, шпильки, шпонки, заклепки, спицы, ребра жесткости, если секущая плоскость совпадает с плоскостью симметрии этих элементов. Шарики всегда

Отверстия, расположенные на круглом фланце и не попадающие в секущую плоскость, можно показывать в разрезе так, словно они находятся в секущей плоскости (рисунок 7. 4, б).

Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента, а остальные элементы показывают упрощенно или условно (рисунки 7.5, 7.6).

Рисунок 7.5 Рисунок 7.6

Если предмет имеет несколько одинаковых элементов, равномерно расположенных на одной окружности, а форма детали отображается лишь одним изображением, то на изображении этого предмета полностью показывают один такой элемент и его размерное число сопровождают соответствующей надписью с указанием количества этих элементов (рисунок 7.7).

Если при выполнении разреза элементы (отверстия, выступы, спицы и т.п.), равномерно расположенные на одной окружности и не попадают в секущую плоскость, то их допускается вводить в разрез, мысленно повернув до совмещения с секущей плоскостью (рисунок 7.8). Если маховики, шкивы и т.п. детали имеют нечетное количество спиц, то при любом расположении секущей плоскости в разрез вводятся две спицы (рисунок 7. 9).

Рисунок 7.8 Рисунок 7.9

На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок 7.10)

Плавный переход от одной поверхности к другой показывают условно (рисунок 7.11)

Для выявления формы отверстия в ступице шкива, маховика или зубчатого колеса допускается вместо полного изображения детали давать лишь контур отверстия (рисунки 7.12, 7.13).

Рисунок 7.12 Рисунок 7.13

Книга «Черчение»

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45* к линии контура	Рисунок 2. Штриховка под углом 45* к оси
Рисунок 3. Штриховка под углом 45* к рамке чертежа

Изображения — виды, разрезы, сечения (ГОСТ

Изображения изделий на чертежах в зависимости от их содержания разделяют на виды, разрезы, сечения (ГОСТ 2 305-68) [10]. Изображения следует выполнять по методу прямоугольного проецирования. Предмет условно по-меш.ают внутри пустотелого куба, грани которого принимают за основные плоскости проекций. Развернув куб и совместив все его грани с плоскостью чертежа, получают шесть изображений предмета (вид спереди или главный, вид сверху, вид слева, вид справа, вид снизу, вид сзади).  [c.72]
Изображения изделий на чертежах в зависимости от их содержания разделяют на виды, разрезы, сечения (ГОСТ 2.305-68) [10]. Изображения следует выполнять по методу параллельного прямоугольного проецирования. Предмет условно по-  [c.60]

ИЗОБРАЖЕНИЯ — ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ (ГОСТ 2.

305-68)  [c.80]

Чтобы правильно выполнить разрезы, необходимо изучить ГОСТ 2.305—68 Изображения— виды, разрезы, сечения , ГОСТ 2.307—68  [c.166]

Эти правила устанавливают применение для машиностроительных чертежей форматов — ГОСТ 3450—59 масштабов — ГОСТ 3451—59 буквенных обозначений — ГОСТ 3452—59 видов, разрезов, сечений — ГОСТ 3453—59 шрифтов — ГОСТ 3454—59 штриховки в разрезах и сечениях — ГОСТ 3455—59 линий — ГОСТ 3456—59 обозначения предельных отклонений — ГОСТ 9171—59 и допусков — ГОСТ 3457—46 способов нанесения размеров — ГОСТ 3458—59 изображения и обозначения резьб — ГОСТ 3459—59 условных изображений зубчатых зацеплений и цепных передач — ГОСТ 3460—59 пружин — ГОСТ  

[c.42]

Изображения — виды, разрезы, сечения (ГОСТ 2.305—68)  [c.12]

Чертеж общего вида в эскизном и техническом проектах должен содержать изображения изделия (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия. Кроме того, по ГОСТ 2.118—73 с изм., ГОСТ 2.119—73 с изм. и ГОСТ 2.120—73 с изм. должны быть указаны наименования (если возможно, то и обозначения) составных частей изделия, для которых объясняется принцип работы, приводятся технические характеристики, материал, количество н тех со-  

[c.191]

Все изображения на чертежах в зависимости от их содержания разделяются иа виды, разрезы, сечения (ГОСТ 2.305— 68 ).  [c.48]

ГОСТ 2.305—68 Единая система конструкторской документации. Изображения — виды, разрезы, сечения устанавливает, что пшй-мается под изображением, определяет правила их выполнения и расположения на чертежах всех отраслей промышленности и строительства.  [c.27]

ГОСТ 2.316—68 Единая система конструкторской документации. Правила нанесения на чертежах надписей, технических требований и таблиц разработан впервые. Ранее содержание н порядок изложения и нанесения технических требований на чертеже устанавливал ГОСТ 5292—60 нанесение надписей, относящихся к видам, разрезам, сечениям и выносным элементам, — ГОСТ 3453—59 нанесение линий-выносок и полок к ним — ГОСТ 3466—59 нанесение масштабов изображений, отличающихся от указанного в основной надписи чертежа, — ГОСТ 3451—59 и др.

То, что однородные правила были разбросаны по разным стандартам, приводило к дублированию отдельных положений, а иногда к автоматическому переносу правил, предназначенных для какого-то конкретного случая, например для нанесения номеров позиций, на другие случаи нанесения линий-выносок полок к ним, без конкретных на то указаний, но чаще всего аналогичные по назначению надписи выполнялись по-разному.   [c.84]

ГОСТ 2.107—68 устанавливает, что количество чертежей, размеров и других указаний должно быть минимальным, но достаточным дгш изготовления, сборки и приемки готовых изделий. Это значит, что совсем не обязательно приводить на чертеже все виды, предусмотренные ГОСТ 2.305—68 Единая система конструкторской документации. Изображения — виды, разрезы, сечения .  [c.108]

I. ГОСТ 2.305- 68 Изображения — виды, разрезы, сечения .  

[c.311]

ГОСТ 2. 305—68. Изображения — виды, разрезы, сечения.  [c.213]

Полезно вновь перечитать ГОСТ 2.305—68 (СТ СЭВ 363—76) Изображения — виды, разрезы, сечения , изучавшийся в предыдущей  [c.84]

Эти оси нельзя расположить в одной плоскости и при изображении пространственной системы сил на рисунке надо использовать одну из принятых в машиностроительном черчении аксонометрических проекций (ГОСТ 2.305 — 68. Изображения — виды, разрезы, сечения).  [c.149]

Задача определения оптимального состава изображений, входящих в чертеж. Эта задача ставится ГОСТ 2.305—68 Изображения — виды, разрезы, сечения [42 ] (см. также СТ СЭВ 362—76 п СТ СЭВ 363—764  

[c.30]

В зависимости от содержания изображения на чертежах делят на виды, разрезы, сечения. Правила и рекомендации по выполнению изображений на чертежах приведены в ГОСТ 2.305—68 .  [c.16]

Для изучения ГОСТ 2.305—68 Изображения — виды, разрезы, сечения , а также ГОСТ 2. 307—68 Нанесение размеров и предельных отклонений необходима хорошая подготовка в вопросах, обычно называемых проекционными. С этой целью в пособие включены проекционные задачи (№ 456—515), которые рекомендуется решать лицам, имеющим недостаточную подготовку по проекционному черчению.  

[c.6]

ЗАДАЧИ НА ГОСТ 2.305—68. ИЗОБРАЖЕНИЯ —ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ  [c.30]

Рекомендации по изучению указанного перечня должны быть даны с учетом дозировки определенных вопросов стандартов по разделам курса черчения. С этой целью такой основополагающий стандарт, каким является ГОСТ 2.305 Изображения — виды разрезы, сечения , следует увязывать с изучением начертательной геометрии и не только в проекционном черчении, айв других разделах машиностроительного черчения.  [c.4]

Однако проекции предмета на одну плоскость проекций, как это видно из рис. 1, еще не дают полного представления о его форме и размерах. Поэтому при составлении чертежей предмет проецируют не на одну плоскость проекций, а на несколько взаимно перпендикулярных плоскостей например, на шесть граней куба, внутри которого предполагают помещенным изображаемый предмет.

Затем грани куба разворачивают и совмещают с плоскостью чертежа, как это показано на рис. 2. В результате предмет изображается в шести видах , которые в соответствии с ГОСТ 2.305—68 Изображения — виды, разрезы, сечения имеют названия, приведенные на рис. 3.  [c.7]

С этой целью, например, такой основополагающий стандарт, каким является ГОСТ 2.305—68 Изображение — виды, разрезы, сечения , следует увязывать с изучением начертательной геометрии и не только в проекционном черчении, а также в других разделах машиностроительного черчения.  

[c.5]

В сборник Чертежи в машиностроении , вышедший из печати в конце 1959 г., вошли ГОСТ 3450—59 Форматы ГОСТ 3451—59 Масштабы ГОСТ 3452—59 Буквенные обозначения ГОСТ 3453—59 Изображения — виды, разрезы, сечения ГОСТ 34М—59 Шрифты чертежные ГОСТ 3455—59 Штриховки в разрезах и сечениях ГОСТ 3456—59 Линии ГОСТ 9171—59 Нанесение предельных отклонений размеров ГОСТ 3457—46 Обозначения допусков на чертежах ГОСТ 3458—59 Нанесение размеров ГОСТ 3459—59 Изображение и обозначение резьбы ГОСТ 3460—59 Условные изображения зубча1ых зацеплений и цепных передач ГОСТ 3461—59 Условные изображения пружин ГОСТ 3462—52 Условные обозначения для кинематических схем ГОСТ 3465—52 Условные изображения заклепок, болтов и отверстий я них ГОСТ 3466—59 Нанесение номеров позиций и обозначений составных частей изделий ГОСТ 2940—52 Нанесение на чертежах обозначений чистоты поверхности и надписей, определяющих отделку и термическую обработку .

 [c.173]

ГОСТ 2.305—6в ЕСКД. Изображения — виды, разрезы, сечения> ГОСТ 2.3 16—6в ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц>  

[c.265]

ГОСТ 2.305—68,ЕСКД. Изображения — виды, разрезы, сечения, ГОСТ 2.306—68. ЕСКД. Обозначепия графических материалов и правила их нанесения на чертежах. Из приведенных в стандарте графических обозначений материалов при вычерчивании элементов оптико-механических приборов встречаются следующие мета.тлы и твердые сплавы (рис. 21.1, о), неметаллические материалы, в том числе волокнистые монолитные и плитные (рис. 21,1,6), древесина поперек волокон (рис. 21.1, в), древесина вдоль волокон (рис. 21.1, г), фанера (рис. 21.1,д) стекло и другие прозрачные материалы (рис. 21,1, е), жидкости (рис, 21.1, ж).  [c.638]

Пример обозначения стандарта ЕСКД Изображения — виды, разрезы, сечения ГОСТ 2. 305—68  [c.6]

Все чертежи, помещенные в учебном пособии, полностью соответствуют ГОСТ ЕСКД. К моменту завершения написания учебного пособия ГОСТ 2.305—68 Изображения —виды, разрезы, сечения все еще  [c.5]

Расположение изображений деталей на рабочих чертежах не должно быть обязательно таким же, как на учебном чертеже общего вида. Все виды, разрезы, сечения и другие изображения выполняются по рекомендациям ГОСТ 2.305- 8 ЕСКД. Для каждой детали выбирается масштаб изображений по ГОСТ 2.302-68 с учетом ее формы и размеров. Чем сложнее форма, тем больше разных контурных и размерных линий будет на чертеже, поэтому подобное изображение деталей следует вычерчивать в более крупном масштабе.  [c.264]

Основные требования к выполнению чертежей деталей устанавливает ГОСТ 2.109—73, требующий каждую деталь выполнять па отдельном формате по ГОСТ 2.301 68. Рабочий чертеж до.лжен содержать минимальное, но достаточное число изображений (видов, разрезов, сечений, выносных элементов), полностью раскрывающих форму детали  [c. 98]

Изображения – виды, разрезы, сечения. Правила выполнения изображений предметов по методу прямоуголыюго проещсрования изложены в ГОСТ 2.305-68.  [c.134]

В пособии в конспективной форме и в соответствии с ГОСТами Единой системы конструкторской документации (ЕСКД) изложены вопросы теории построения видов, разрезов, сечений, аксонометрических изображений, линий пересечения поверхностей в ортогональных и аксонометрических проекциях, т. е. основных положений проекционного черчения, приведены необходимые методические указания и задачи для закрепления вопросов теории и приобретения практических навыков. Кроме того, в пособии приведены ответы на задачи, что выгодно отличает его от имеющихся учебников и задачников по проекционному черчению и позволяет учащимся изучать материал самостоятельно, без систематической помощи преподавателя.  [c.3]

Весь комплекс стандартов Единой системы конструкторской документации (ГОСТ 2.) разбит на десять классификационных групп, которые нумеруются от О до 9. Номер стандарта (например, ГОСТ 2.305—68) составляется из цифры 2 (стандарты ЕСКД) одной цифры после точки, которая обозначает классификационную группу стандартов (3— Общие правила выполнения чертежей ) двузначной цифры — номер данного стандарта в группе (05— Изображения — виды, разрезы, сечения ) и двузначной цифры после тире — указывает год регистрации стандарта (68). Вьшолнение стандартов обязательно.  [c.5]

ГОСТ 2.305—68 Изображения — виды, разрезы, сечения устанавливает положение стрелок на начальном и конечном штрихах линий, показывающих положение секущих плоскостей при обозначении разрезов и сечений. Стрелки, указывающие направление взгля-да олжны быть направлены острием к разомкнутой линии — линии  [c.7]

---

Виды, разрезы, сечения ГОСТ 2.305 — 68 Видом

Виды, разрезы, сечения ГОСТ 2.305 – 68

Видом называется обращенная к наблюдателю видимая часть поверхности предмета На виде изображаются как видимые, так и невидимые его поверхности

Образование видов на чертеже Изображения видов получаются путем прямоугольного проецирования предмета на шесть граней пустотелого куба. При этом предмет располагают между наблюдателем и соответствующей гранью куба

Классификация видов

Расположение видов на чертеже 1 – главный вид 2 – вид сверху 3 – вид слева 4 – вид справа 5 – вид снизу 6 – вид сзади

Дополнительные виды выполняются в том случае, если некоторая часть детали на всех основных видах проецируется в искаженном виде

Местный вид Изображение отдельного, узко ограниченного места поверхности предмета называется местным видом и изображается на отдельном месте чертежа, возможно с линией обрыва детали (волнистой линией), осью симметрии

Развернутые виды выполняют в том случае, если форма детали искривлена и ее можно развернуть в одну плоскость

Классификация разрезов

Фронтальным разрезом называется мысленное рассечение предмета плоскостью, проходящей параллельно фронтальной плоскости проекций

Горизонтальный разрез Мысленное рассечение детали плоскостью, параллельной горизонтальной плоскости проекций

Профильный разрез Мысленное рассечение детали плоскостью, параллельной профильной плоскости проекций

Наклонный разрез Секущая плоскость проходит не параллельно ни одной из плоскостей проекций

Соединение вида и разреза Местным разрезом называется разрез узко ограниченной формы детали. Он обозначается тонкой волнистой линией Соединение ½ вида и разреза допускается в симметричных деталях

Соединение вида и разреза В том случае, если секущая плоскость совпадает с ребром призматических поверхностей, выполняют только местный разрез, изображая ребро

Обозначение простых разрезов Если секущая плоскость проходит не по оси симметрии детали, простые разрезы всегда обозначаются буквами русского алфавита

Простановка размеров на разрезах Все внутренние формы детали (диаметры отверстий, фаски, глубины и т.д.) проставляются на разрезе. На виде проставляются только внешние размеры

Соединение ½ вида и разреза В том случае, если тонкая стенка или ребро жесткости попало в продольный разрез, то ребро (менее 16 мм) показывают не рассеченным

Сложные разрезы Ступенчатыми называют разрезы, если секущие плоскости параллельны друг другу Ломанными называют разрезы, если секущие плоскости пересекаются

При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость А А А А

Отличие разреза и сечения В разрезе показывается все, что лежит в секущей плоскости и за ней В сечении изображается только фигура сечения

Сечения Сечением называется геометрическая фигура, полученная при мысленном рассечении детали плоскостью

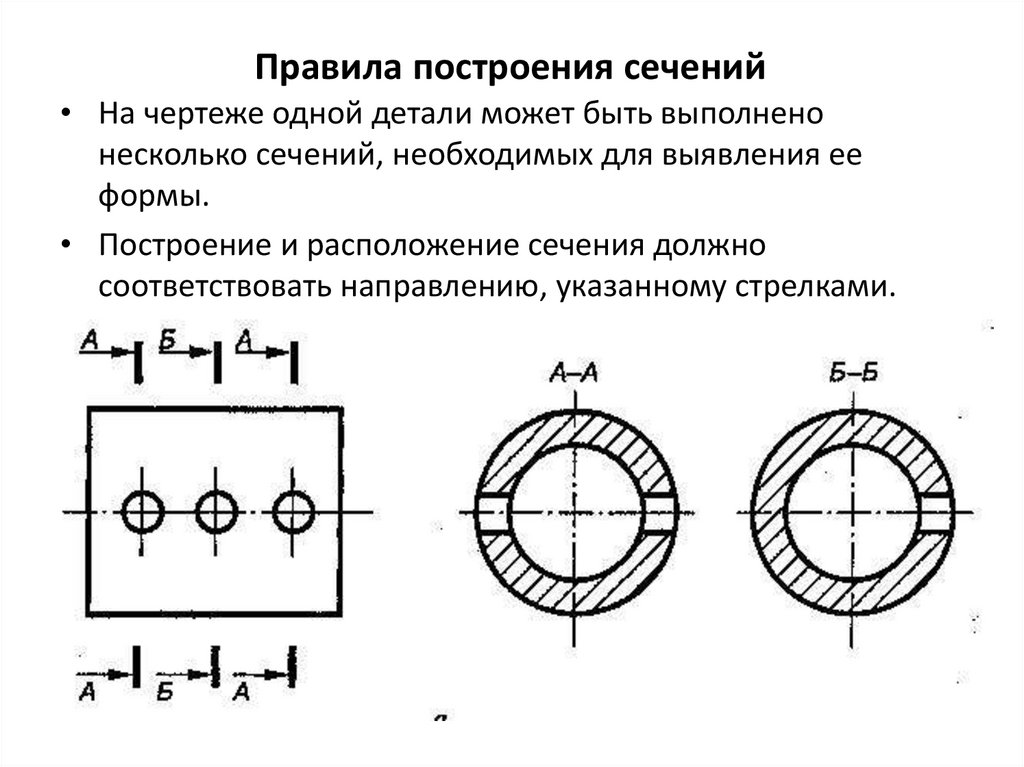

Обозначение сечений На чертежах сечения обозначаются так же, как и разрезы: секущую плоскость – разомкнутой линией со стрелками и буквами, построенное сечение – надписью над ними типа А-А Координатные оси, с помощью которых строят сечение, на чертежах не обозначают

Определите, как называются данные изображения

На рисунке показан процесс образования сечений, их обозначения и изображения на чертеже

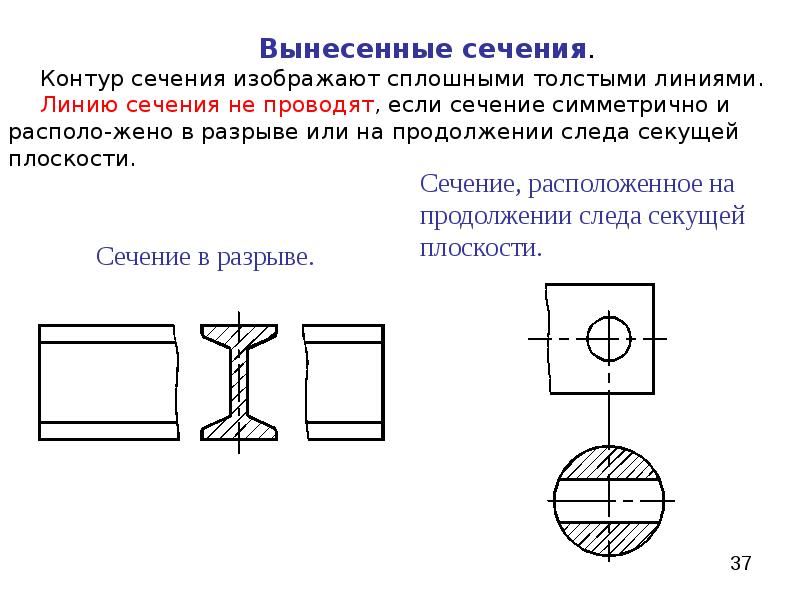

Расположение вынесенных сечений на чертеже Если сечения имеют одинаковую форму, то их обозначают одинаковыми буквами Если сечение поворачивают, то в обозначении сечения проставляют знак

Наложенное сечение и в разрыве В том случае, если деталь имеет одинаковый профиль по всей длине, применяют наложенное сечение или сечение в разрыве детали

Развернутое сечение Допускается в качестве секущей принять цилиндрическую поверхность, развертываемую затем в плоскость В этом случае рядом с обозначением сечения ставят знак развертки

Изображения и обозначения сечений Если сечение расположено не в проекционной связи с изображением детали, то сечение всегда обозначают

Список рекомендуемой литературы Боголюбов, С. К. Инженерная графика [Текст] : Учеб. для сред. спец. учебных заведений. / С. К. Боголюбов. – 3-е изд., испр. и доп. – М.: Машиностроение, 2006. – 392 с.: ил. Новичихина, Л.И. Справочник по техническому черчению [Текст] : Справочник / Л.И. Новичихина. — Мн.: Книжный Дом, 2004. — 320 с.: ил. Попова, Г.Н. Машиностроительное черчение [Текст] : Справочник. / Г. Н. Попова, С. Ю. Алексеев. – 4-е изд., перераб. и доп. – СПб.: Политехника, 2005. – 456 с.: ил.

Свойства I-Beam Sections per. Стандарт ГОСТ 8239-72

Связанные ресурсы: стандартный материал

Свойства I-Beam Sections per. Стандарт ГОСТ 8239-72

Конструкционные профили Стальные, алюминиевые столы
Формула и калькулятор прогиба и напряжения конструкционной балки

Свойства сортового проката двутаврового сечения по ГОСТ 8239-72

h – высота балки,
b – ширина полки,
s – толщина стенки,
t – средняя толщина полки,
I – осевой момент инерции ,
W – модуль упругости,
i – радиус инерции,
S ^T _x – первый момент полусечения.

Обозначение (номер)	Размеры, мм				Зона см 2	I x см 4	Ш x см 3
	ч	б	с	т
10	100	55	4,5	7,2	12,0	198	39,7
12	120	64	4,8	7,3	14,7	350	58,4
14	140	73	4,9	7,5	17,4	572	81,7
16	160	81	5,0	7,8	20,2	873	109
18	180	90	5,1	8,1	23,4	1290	143
18а	180	100	5,1	8,3	25,4	1430	159
20	200	100	5,2	8,4	26,8	1840	184
20а	200	110	5,2	8,6	28,9	2030	203
22	220	110	5,4	5,4	30,6	2550	232
22а	220	120	5,4	8,9	32,8	2790	254
24	240	115	5,6	9,5	34,8	3460	289
24а	240	125	5,6	9,8	37,5	3800	317
27	270	125	6,0	9,8	40,2	5010	371
27а	270	135	6,0	10,2	43,2	5500	407



Обозначение (номер)	я х см	S T x см 3	я у см 4	Вт г см 3	я у см	Масса за метр, кг
10	4,06	23,0	17,9	6,49	1,22	9,46
12	4,88	33,7	27,9	8,72	1,38	11,5
14	5,73	46,8	41,9	11,5	1,55	13,7
16	6,57	62,	58,6	14,5	1,70	15,9
18	7,42	81,4	82,6	18,4	1,88	18,4
18а	7,51	89,8	114	22,8	2,12	19,9
20	8,28	104	115	23,1	2,07	21,0
20а	8,37	114	155	28,2	2,32	22,7
22	9,13	131	157	28,6	2,27	24,0
22а	9,22	143	206	34,3	2,50	25,8
24	9,97	163	198	34,5	2,37	27,3
24а	10,1	178	260	41,6	2,63	29,4
27	11,2	210	260	41,5	2,54	31,5
27а	11,3	229	337	50,0	2,80	33,9



Обозначение (номер)	я х см	S T x см 3	я у см 4	Вт г см 3	я у см	Масса за метр, кг
30	12,3	268	337	49,9	2,69	36,5
30а	12,5	292	436	60,1	2,95	39,2
33	13,5	389	419	69,9	2,79	42,2
36	14,7	423	519	71,1	2,89	48,6
40	16,2	545	667	86,1	3,03	57
45	18,1	708	808	101	3,09	66,5
50	19,9	919	1043	123	3,23	78,5
55	21,8	1181	1366	151	3,39	92,7
60	23,6	1481	1725	182	3,54	108



Обозначение (номер)	Размеры, мм				Зона см 2	I x см 4	Ш x см 3
	ч	б	с	т
10	100	55	4,5	7,2	12,0	198	39,7
12	120	64	4,8	7,3	14,7	350	58,4
14	140	73	4,9	7,5	17,4	572	81,7
16	160	81	5,0	7,8	20,2	873	109
18	180	90	5,1	8,1	23,4	1290	143
18а	180	100	5,1	8,3	25,4	1430	159
20	200	100	5,2	8,4	26,8	1840	184
20а	200	110	5,2	8,6	28,9	2030	203
22	220	110	5,4	5,4	30,6	2550	232
22а	220	120	5,4	8,9	32,8	2790	254
24	240	115	5,6	9,5	34,8	3460	289
24а	240	125	5,6	9,8	37,5	3800	317
27	270	125	6,0	9,8	40,2	5010	371
27а	270	135	6,0	10,2	43,2	5500	407

Родственный:

Ghost Сводное и учебное руководство

Ghost Сводное и учебное руководство включает исчерпывающую информацию и анализ для помогите разобраться в книге. Данное учебное пособие содержит следующие разделы:

Этот подробный обзор литературы также содержит цитаты и бесплатную викторину по Призрак от Джейсона Рейнольдса.

ПРИМЕЧАНИЕ. Для создания данного учебного пособия использовалась следующая версия этой книги: Reynolds, Jason. Призрак. Первое издание в твердом переплете. Atheneum/Simon & Schuster, 2016.

«Призрак» — роман Джейсона Рейнольдса для подростков, в котором рассказывается о семикласснике Касле «Призраке» Крэншоу, который присоединяется к команде по легкой атлетике и изо всех сил пытается справиться со своим прошлым и своим настоящим.В детстве Призраку пришлось бежать из своей квартиры вместе с матерью, когда его отец в пьяной ярости попытался их убить. Они укрылись в магазине мистера Чарльза, где мистер Чарльз позаботился о них и вызвал полицию, спасая таким образом их жизни. Спустя годы Призрак остается верным и дружелюбным мистеру Чарльзу, ежедневно навещая его, чтобы купить семечки. Мистер Чарльз постоянно подбадривает Призрака, как дедушку, всегда призывая Призрака сделать все возможное и побить мировой рекорд. Призрак часто изучает Книгу рекордов Гиннеса, подаренную ему Мистером Гиннесом.Чарльз.

Во время посещения близлежащего парка Призрак видит группу детей, тренирующихся для команды по легкой атлетике под названием «Защитники». Их тренирует олимпийский чемпион, ставший таксистом, тренер Отис Броди. Кажется, никто не может победить новичка-альбиноса по имени Лу, поэтому Призрак решает посоревноваться с ним ради развлечения. Тренер говорит Призраку, что пробы уже закончились, но решает дать Призраку шанс. Призрак и Лу мчатся так быстро, что тренер не может сказать, кто побеждает. Он приглашает Призрака присоединиться к команде, очищая ее вместе со своей матерью.Тренер начинает работать с Призраком, предупреждая Призрака, чтобы он хорошо учился в школе и на беговой дорожке. Однако в школе Призрак, наконец, проигрывает мальчику по имени Брэндон Симмонс, который постоянно придирается к Призраку за то, что он беден. Призрак избивает его, и Тренер соглашается не рассказывать маме Призрака, если Призрак соберется с духом.

Чтобы лучше бегать, Призрак отрезает верх своих высоких кроссовок, что вызывает смех у всех в школе. Призрак, униженный и несчастный, сбегает из школы и бежит в спорткомплекс.Там он крадет пару серебряных кроссовок, а затем навещает мистера Чарльза. Он рассказывает мистеру Чарльзу о том, что произошло в школе, после чего мистер Чарльз говорит Призраку никогда не позволять никому унижать или принижать его мечты. Затем Призрак направляется на тренировку и начинает сближаться со своими товарищами по команде. Наконец наступает день, когда Тренер раздает форму, но Призрак ее не получает. Тренер говорит ему, что это потому, что компания Everything Sports разместила на витрине фото Призрака в образе магазинного вора.

Когда Тренер планирует рассказать маме Призрака о краже в магазине, Призрак говорит Тренеру, что он не может понять, какая у него жизнь.Тренер рассказывает, что его собственный отец украл его золотую медаль, чтобы использовать для наркотиков, от которых он затем передозировался и умер. Тренер говорит Призраку, что Призрак должен использовать бег как способ двигаться к тому, кем он хочет быть в жизни, а не убегать от того, кем он является. Затем тренер решает помочь Призраку исправить ситуацию, зная, что Призрак заслуживает второго шанса. Он приносит Призрака на все виды спорта, платит за обувь и заставляет Призрака лично извиниться. Поскольку Призрак обещает стать лучше и теперь стремится стать лучше, Призраку разрешается носить униформу и разрешается вернуться.На следующий день проводится первая соревновательная гонка. Призраку выпадает честь участвовать в стометровке. Готовясь к гонке, Призрак думает о том, как он спасает свою жизнь — не от нее, а к ней. На этом роман заканчивается.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{статья.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Flyers освобождают защитника Шейна Гостисбехера от участия в соревнованиях

Гетти Изображений

Во вторник «Филадельфия Флайерз» отстранила от участия защитника Шейна Гостисбере. Если к полудню среды по восточноевропейскому времени на Гостисбехере не будет претендовать другая команда, защитник-ветеран либо присоединится к «Флайерз», либо явится в филиал команды АХЛ Лихай Вэлли.

Gostisbehere неплохо проводит сезон. На данный момент он забил пять голов и сделал шесть передач и занимает третье место в команде по количеству минут за игру. Совсем недавно Гостисбехере провел на льду 19:35 и забил два броска в овертайме, когда «Флайерз» одержали победу со счетом 4:3 над «Баффало Сейбрз» в понедельник. В субботу он сделал пару результативных передач в победе над «Нью-Йорк Рейнджерс» со счетом 2:1.

У Гостисбехере были сильные комментарии после поражения команды от “Рейнджерс” со счетом 8:3 в начале марта.

“Это просто неприемлемо. Прямо сейчас это недостаточно хорошо”, – сказал Гостисбехер. «Мы должны стать лучше как команда».

Вполне возможно, что фронт-офис Флайерз отстраняет Гостисбехере, чтобы освободить место в лимите. Это, безусловно, имело бы смысл, учитывая, что крайний срок обмена НХЛ быстро приближается 12 апреля.

В настоящее время у Гостисбехере осталось еще два года контракта, а его предельная сумма составляет 4,5 миллиона долларов.

“Флайерз” выбрали Гостисбехера в третьем раунде драфта еще в 2012 году. В сезоне 2017/18 он набрал лучшие в карьере 65 очков (13 голов и 52 передачи), но набрал не менее 40 очков в двух матчах. из его пяти сезонов с командой. В прошлом году он набрал всего 12 очков в 42 играх регулярного чемпионата до остановки, вызванной пандемией COVID-19.

В последнее время у Летунов большие проблемы. До активной серии побед команды из двух игр «Филадельфия» выиграла всего три из своих последних 11 соревнований. Они сидят на 17-13-4 – 12 очков позади лидера Восточного дивизиона “Вашингтон Кэпиталз”.

U-образная нарезка • Лучшие цены • Быстрая доставка



Марка стали: Ст3

Длина: L-6000мм.; L-12000мм.

Швеллер стальной U-образный П представляет собой непрерывный металлический швеллер U-образной формы, широко применяемый в металлопрокате. Стальной U-образный профиль придает жесткость и устойчивость строительным конструкциям и значительно увеличивает их несущую способность. Металлические U-образные каналы изготавливаются из углеродистой стали методом горячей прокатки. Несмотря на небольшой вес, U-образные каналы из черной стали обладают очень высокой прочностью. Они способны выдерживать большие нагрузки и широко используются в различных типах стальных конструкций и металлургической промышленности.

Стальные U-образные каналы используются в:

• металлоконструкции мостов и стальных колонн;
• стальные конструкции металлоконструкций;
• металлический каркас;
• подвесные потолки;
• отделочные работы.

Стальные U-образные швеллеры также используются при устройстве межэтажных перекрытий и для усиления несущих конструкций. Использование U-образных профилей из черного металла значительно снижает вес конструкции.Высококачественные металлические U-образные каналы значительно увеличивают срок службы зданий и металлоконструкций, делая их более безопасными и долговечными. Небольшой вес стальных швеллеров значительно облегчает их транспортировку и монтаж на месте. Конструкционные свойства металлических швеллеров позволяют выдерживать вертикальные нагрузки. В черных стальных конструкциях очень важно использовать только качественные разрешенные стальные материалы, имеющие все необходимые сертификаты на металл.

IDL GROUP Ltd предлагает только высококачественные стальные U-образные каналы из черной стали (черный металл), отвечающие всем европейским стандартам и требованиям ГОСТ.Быстрая доставка в Латвию, страны Балтии и Европу. По любым вопросам звоните нам: +371 26 611 151; +371 28 774 774 или отправить электронное письмо по адресу: [email protected]

Заказать Стальной U-образный профиль П

ГОСТ на окна, двери

ГОСТ на окна, двери

ГОСТ 11214-2003 Окна деревянные со стеклопакетами. Технические условия
ГОСТ 1144-80 Шурупы по дереву с полукруглой головкой. Конструкция и размеры
ГОСТ 1145-80 Шурупы для дерева с потайной головкой.Конструкция и размеры
ГОСТ 1146-80 Шурупы по дереву с полупотайной головкой. Конструкция и размеры
ГОСТ 11473-75 Шурупы по дереву с шестигранной головкой. Конструкция и размеры
ГОСТ 1147-80 Шурупы по дереву. Общие технические условия
ГОСТ 14624-84 Двери деревянные для производственных помещений. Типы, конструкция и размеры
ГОСТ 21096-75 Панели оконные стальные из горячекатаного и гнутого профиля для производственных зданий
ГОСТ 24033-80 Окна и балконные двери деревянные. Методы механических испытаний
ГОСТ 24671-84 Болты с шестигранной головкой, винты, шурупы и гайки с шестигранной головкой.Межквартирная ширина
ГОСТ 24699-2002 Окна деревянные со стеклопакетами и стеклопакетами. Технические условия
ГОСТ 24700-99 Окна деревянные со стеклопакетами. Технические условия
ГОСТ 25097-2002 Окна деревянные и алюминиевые. Технические условия
ГОСТ 26892-86 Двери деревянные. Метод испытаний на сопротивление ударной нагрузке в направлении открывания
ГОСТ 26919-86 Прокладки оконные железобетонные для жилых, гражданских и вспомогательных зданий. Технические условия
ГОСТ 30734-2000 Блоки оконные деревянные кровельные.Технические условия

ГОСТ 30971-2002 Монтаж в стыки оконных конструкций, примыкающих к стеновым проемам. Общие технические условия
ГОСТ 30972-2002 Заготовки и детали клеевые деревянные для окон и дверей. Технические условия
ГОСТ 31362-2007 Прокладки компрессионные для окон и блоков. Метод определения стойкости к воздействиям эксплуатации
ГОСТ 4.215-81 Система показателей качества продукции. Строительство. Оконная и дверная фурнитура. Номенклатура показателей
ГОСТ 4.215-81 Система показателей качества продукции.Строительство. Оконная и дверная фурнитура. Номенклатура показателей
ГОСТ 4.226-83 Система оценки качества. Строительство. Окна, двери и ворота из дерева. Номеклатура характеристик
ГОСТ 5087-80 Ручки оконные и дверные. Типы и основные размеры
ГОСТ 5087-80 Ручки оконные и дверные. Типы и основные размеры
ГОСТ 5267.12-90 Профиль для закрывания дверей. Размеры
ГОСТ 5267.13-90 Профиль для обшивки дверей. Размеры
ГОСТ 6785-80 Щиты оконные железобетонные. Технические условия
ГОСТ 7511-73 Профили стальные для оконных и фонарных переплетов и оконных полотен промышленных зданий.Технические условия
ГОСТ 8484-82 Табуреты оконные железобетонные для производственных зданий. Конструкция и размеры
ГОСТ Р 41.11-2001 Единые положения об утверждении типа транспортных средств в части дверных защелок и элементов крепления дверей
ГОСТ Р 52749-2007 Монтаж оконных стыков паропроницаемыми и саморасширяющимися лентами. Технические характеристики

Как определить сечение на 2D стержне?

Раздел можно применять, когда вы хотите отобразить результаты только в определенной части структуры.Единственная функция секции заключается в графическом представлении результатов и может применяться как для 2D, так и для 1D стержней. Разделы для 2D-элементов показывают результаты на линии посредством сечения, в то время как разделы для 1D-элементов показывают результаты в точке.

Доступ к разделу 2D-элемента можно получить в подменю « Инструменты (2D-результаты) » службы результатов.

При применении сечений к 2D стержням очень важно правильно определить их свойства.Свойство « Draw » определяет плоскость, в которой отображаются результаты сечения. Свойство « Направление разреза [м] » представляет плоскость сечения, которая определяется линией и вектором в плоскости. Это означает, что секущая плоскость будет создана перпендикулярно элементу в пределах заданного направления, точнее, в плоскости Z для рисунка ниже.

Впоследствии участок можно нарисовать как прямую линию, для которой вы вводите начальную и конечную точки.

При создании результатов вы можете выбрать между настройками вывода « Стандартный результат » и « Результаты по разделам » в свойствах. Стандартные результаты предоставят результат для всего элемента, а результаты по разделам будут отображать результаты только по одному или нескольким разделам. Однако возможно одновременное отображение обоих значений.

Интерпретация результатов на секциях может быть определена пользователем также в свойствах результата, в частности, « Курс ».Курс « Precise » обеспечит точное представление результатов на основе сетки. Курс « Трапециевидный » будет генерировать трапециевидное распределение результатов на участке, в то время как курс « Среднее » будет отображать средний результат по длине участка.

Влияние свойств сечения — рисунка и направления разреза — показано на следующем примере.

Оба раздела имеют разные свойства, но будут представлять один и тот же результат.Сечение 1 рисуется в направлении Y и имеет направление резания X (1,0,0) . Сечение 2 рисуется в направлении X и имеет направление резания Y (0,1,0) . Для обоих разделов лучше всего установить отрисовку вертикально к элементу. Если выбрано направление Y, результаты не будут показаны на участках, параллельных этому направлению Y. Результат для участка 1 совпадает с результатом для участка 2 и выглядит следующим образом:

Совет и хитрость:

Можно отображать результаты по разделам только для одного элемента, а не для всех элементов.Чтобы сгенерировать этот вывод, вы должны выбрать сечение и 2D-элемент, для которых вы хотите сгенерировать результаты, и установить тип выбора « Текущий » в свойствах результата. На следующем рисунке графически представлены результаты секции SE1 для 2D-элемента E5 .

.
