Графический редактор КОМПАС

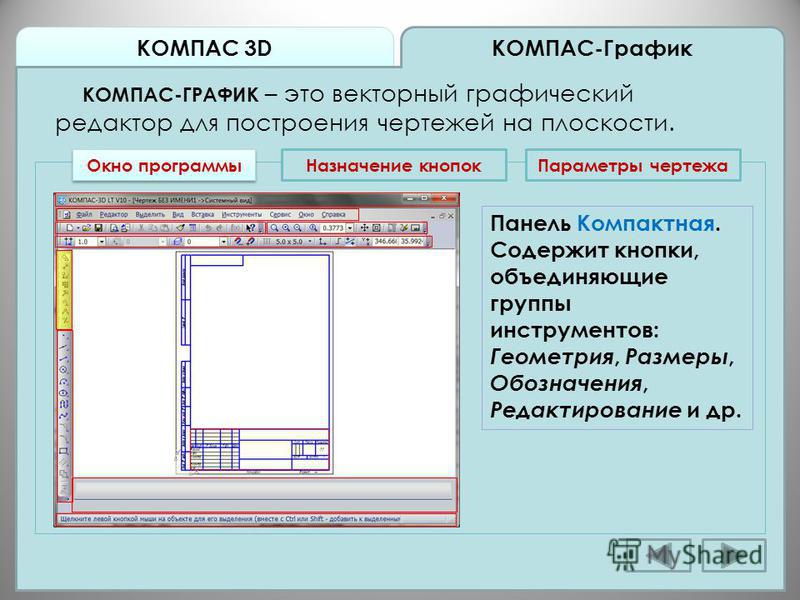

Графический редактор КОМПАС – это векторный редактор, который учащиеся нашей школы (как правило, 7 класса) начинают изучать по желанию в часы неаудиторной нагрузки. Проходя обучение в 8-11 классах,  они имеют право выполнять работы во время учебного процесса с использованием ПК.   Учителя математики, которые  работают в классах, где преподается черчение с использованием ИКТ, говорят о том, что школьники успешнее на уроках геометрии, легче понимают стереометрию. Пространственное мышление школьников  явно развито лучше. А об эффективности формирования  информационной культуры говорят и учителя-предметники  всей школы: учащиеся структурируют и моделируют процессы ощутимо быстрее, пользуются компьютером осознаннее: не как игрушкой, а как средством и инструментом решения проблемы.

Техническую графику в нашей школе  ввели с   8 – 11-х профильных классах  как обязательный предмет, который на уровне учебного плана введен как учебная дисциплина с использованием информационных технологий – на основе использования  графического редактора КОМПАС.

Учитель может сделать урок интересным и значимым, организована деятельность ребенка на каждом этапе познания.

Курс технической графики, который преподается сейчас, существенно отличается от классического. Во-первых, благодаря информационным технологиям сводится до минимума непродуктивная графическая составляющая любой практической работы; во-вторых, учащиеся имеют неограниченный доступ к содержанию урока в Интернет сети и,

в-третьих, у учащихся – высокая эстетическая удовлетворенность от своей графической работы. Теперь ушло далеко в прошлое выполнение письменных конспектов уроков, когда приходилось вручную выполнять необходимые чертежи и рисунки, что требовало  много времени на подготовку к урокам, на разработку олимпиадных задач. В настоящее время, благодаря КОМПАСу – это графические шедевры.(рис. 1 и  рис.2)


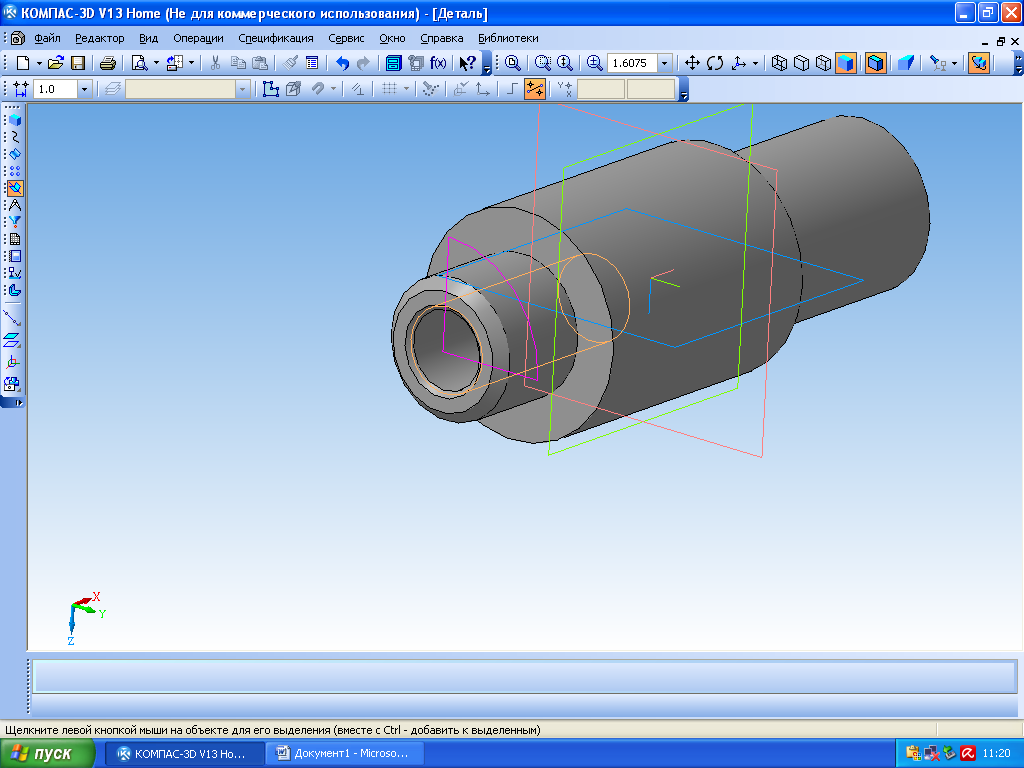

    Рис. 1 (Ответ к олимпиадной задаче)                Рис. 2 (3D модель олимпиадного задания)

Создание и решение олимпиадных задач  создает дополнительные мотивы обучения, гарантирует ситуацию успеха. Практика показала, что все участники олимпиады желают получить на память вариант задания и, конечно же, правильный ответ, его решение. Мы учли эти пожелания. Наше школьное проектное бюро «Лидер», используя графический редактор КОМПАС, разработало оригинальные дипломы для участников олимпиад, в  оформление которых включены модели – решения предложенных на олимпиаде заданий.

Неповторимость диплома – свидетельство значимости работы ученика, что позволяет формировать позитивную Я – концепцию подростка, формирует ценности и способности саморазвития самореализации.

Программа  КОМПАС позволяет более интересно и красочно выполнять занимательные задачи. В  графическом редакторе КОМПАС значительно легче и быстрее готовить разноуровневый дидактический материал, появилась возможность разнообразить цветовое решение материала, обеспечить  вариативность наглядного сопровождения. Опорные конспекты уроков теперь содержат много иллюстраций: объемные модели, пошаговые геометрические построения и комплексные чертежи. Теперь в оформлении результатов проектной и исследовательской работы,  возможно наглядно зафиксировать все этапы деятельности.

В настоящее время всего в нескольких районах  Москвы проходят  олимпиады по черчению, а уж городские олимпиады по этой учебной дисциплине не существуют уже более 30 лет. Поэтому  многие учителя черчения не могут показать уровень знаний своих воспитанников на городском уровне. Но благодаря фирме АСКОН и кафедре «Современной математики и информатики» МИОО созданы условия для  демонстрации  опыта и результатов работы учителей технической графики, использующих графический редактор КОМПАС.

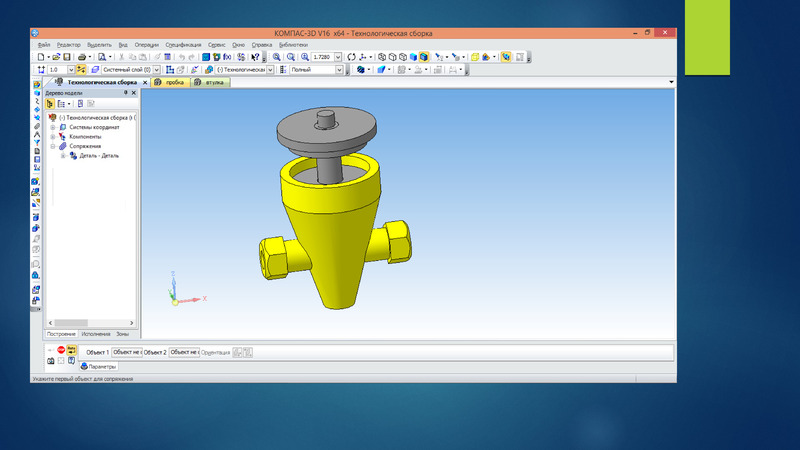

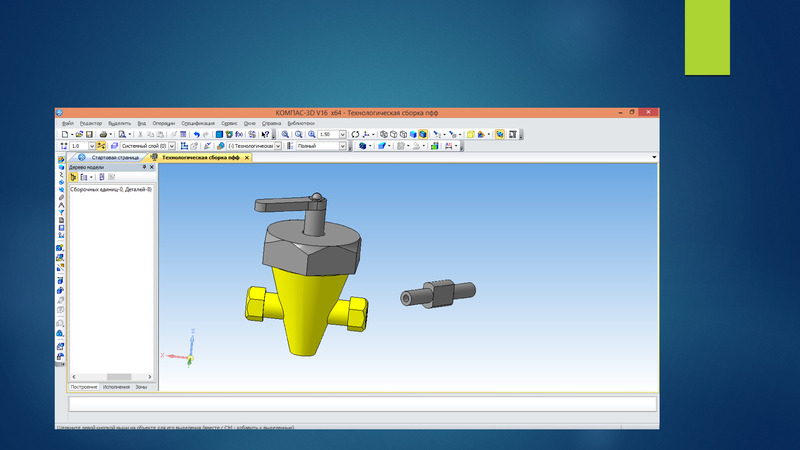

Возможности  3D моделирования в этой программе позволяют    развивать творческие способности учащихся, совершенствовать пространственное мышление.

Даже работы только первого года обучения  удивляют своей завершенностью, неповторимостью. Они доказывают, насколько легко ребята осваивают КОМПАС (рис. 3-4).



Рис. 3-4 Работы Шинкоренко Глеба, 8 класс

Доступность получения учебной версии КОМПАС увеличивает шансы использования графического редактора в профессиональной деятельности каждого педагога.  В нашей школе этой программой активно пользуются не только учителя черчения, но и учителя математики, классные руководители. К сожалению,  не у всех учащихся есть возможность после основных уроков посещать занятия по работе в графическом редакторе КОМПАС. Решить эту проблему предложили члены школьного проектного бюро. Шинкаренко Глеб создал проект «КОМПАС – это легко, просто, интересно!», разработал десять видеоуроков – своеобразное пособие  для начинающих, которое можно сипользовать при дистанционном обучении.

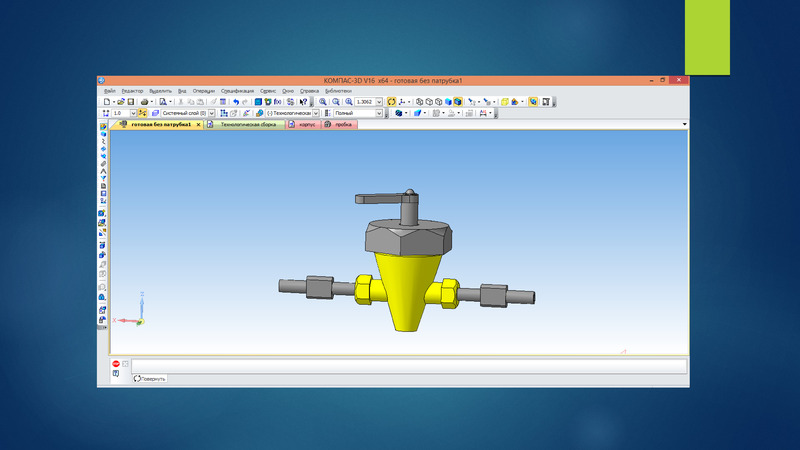

Этот проект был представлен в этом учебном году на Общероссийском фестивале исследовательских и творческих работ учащихся «Портфолио ученика», проводимым издательским домом «Первое сентября».

Предмет черчение благодаря программе КОМПАС  наполнился личностными смыслами, стал социально значимым – это ли не выполнение социального заказа общества на новые подходы к образованию. Программа КОМПАС уже сегодня реализует  и новые подходы к решению вопросов обеспечения образовательного процесса. К сожалению, учителя привыкли, что программное обеспечение надо добывать, а потом с трудом добиваться обновления версии, обслуживания программ. Группа компаний АСКОН – исключение. Беспрепятственно обеспечиваются учителя не только  самой программой, но и  методическими материалами. Да еще и конкурсы для детей проводят, да такие, что ситуация успеха обеспечена каждому. Очень важно отметить, что в настоящее время известная молодежная олимпиада «САПР – Юниор», а также международный конкурс «Будущие АСЫ 3D моделирования», проводимые для студентов, стали теперь доступны и для школьников.

Поэтому  есть возможность показать результаты работы ваших учеников в этой программе, если не в этом году, так в следующем.

Программа КОМПАС на наш взгляд имеет не случайное название – она является своеобразным проводником  в условиях современного автоматического проектирования.  Учителя и учащиеся  получают эстетическое удовольствие от материалов, разработанных в этой программе. Мы педагоги ощущаем себя учителями новой  культуры педагогического труда.

Графический редактор КОМПАС-ГРАФИК – Энциклопедия по машиностроению XXL

Графический редактор КОМПАС-ГРАФИК  [c.144]

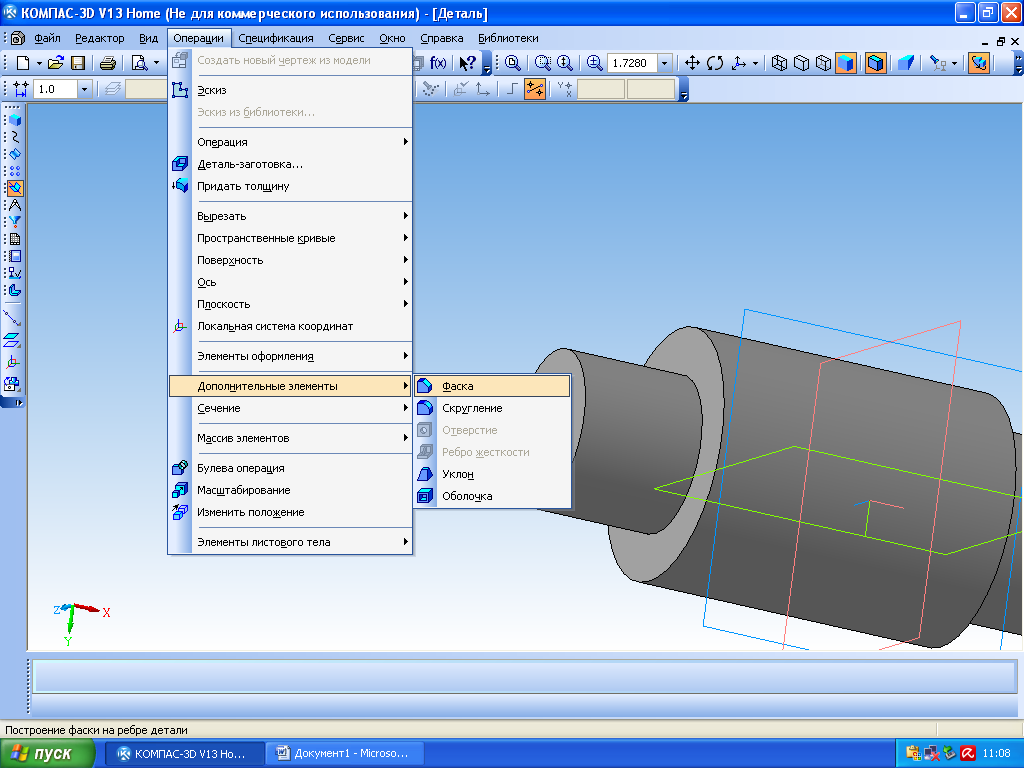

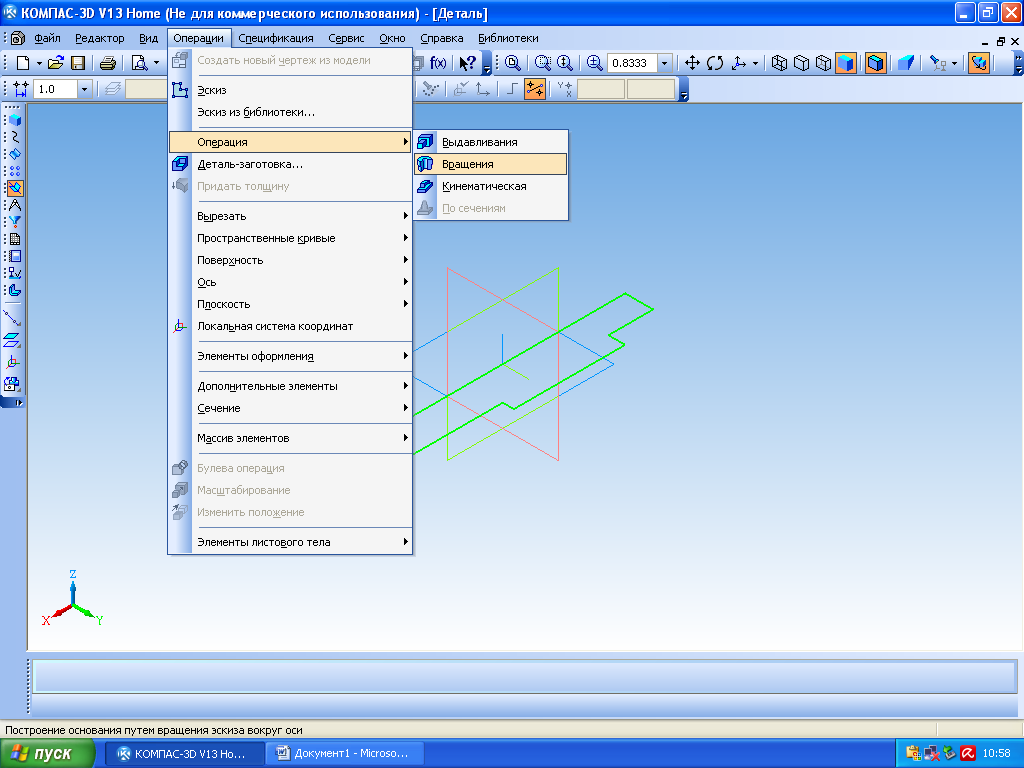

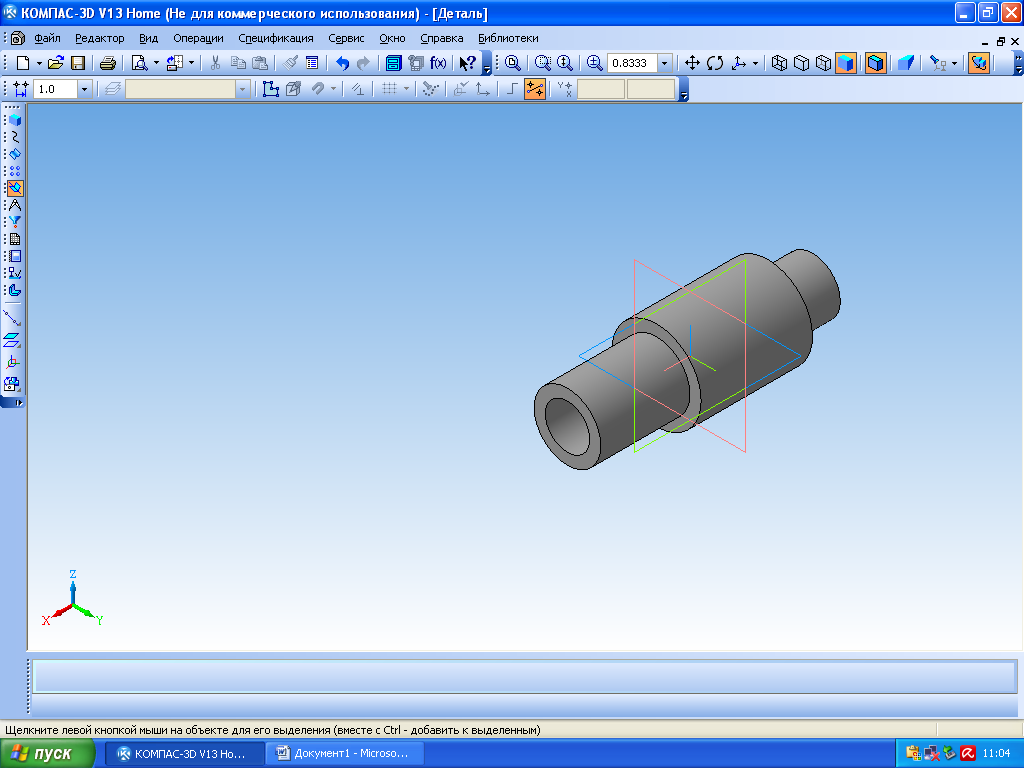

Модель детали в КОМПАС-ЗВ создается путем выполнения булевых операций над объемными элементами. Объемные элементы образуются путем заданного пользователем перемещения плоской фигуры ( эскиза ) в пространстве. Эскиз изображается на плоскости стандартными средствами чертежно-графического редактора КОМПАС-ГРАФИК. В него можно перенести изображение из ранее подготовленного графического документа.

Это позволяет при создании трехмерной модели опираться на существующую чертежно-конструкторскую документацию.  [c.20]


Встроенный в систему чертежно-графический редактор КОМПАС-ГРАФИК обеспечивает эффективную автоматизацию проектно-конструкторских работ в различных отраслях деятельности. В машиностроении, архитектуре, строительстве, составлении планов и схем — везде, где необходимо разрабатывать и выпускать графические и текстовые документы.  [c.23]

Чертежно-графический редактор КОМПАС-ГРАФИК предназначен для автоматизации проектно-конструкторских работ в машиностроении, архитектуре, строительстве, составлении планов и схем — везде, где необходимо разрабатывать и выпускать чертежную и текстовую документацию.  

[c.35]

Графический редактор КОМПАС-ГРАФИК позволяет импортировать файлы форматов, поддерживаемых системой Auto AD (двоичный DWG и текстовый DXF), а также экспортировать собственные файлы в указанные форматы. Благодаря этому возможен обмен информацией между предприятиями и подразделениями, использующими для выпуска документации разные САПР.  [c.126]

Разработанный в конце 80-х годов компанией АСКОН (Санкт-Петербург) графический редактор КОМПАС-ГРАФИК изначально был ориентирован на быстрое и удобное выполнение чертежей в полном соответствии с ГОСТами ЕСКД. Благодаря предельно дружественному интерфейсу, обеспечивающему быстрое обучение работе с системой (зачастую на интуитивном уровне), КОМПАС стал весьма популярен среди пользователей. КОМПАС (КОМПлекс Автоматизированных Систем), кроме графического редактора, включает в себя целый ряд программных продуктов, значительно повышающих эффективность и качество проектирования. Он одинаково удобен как для машиностроения, так и для приборостроения, строительства и архитектуры.  

[c.142]


Аскон

КОМПАС-График

КОМПАС-График — лучшая автоматизированная система разработки и оформления конструкторской и проектной документации, ориентированная на полную поддержку стандартов ЕСКД, СПДС или стандартов конкретного предприятия. КОМПАС-График позволяет в оперативном режиме выпускать чертежи изделий, конструкций, планы зданий, схемы, спецификации, различные ведомости, инструкции, расчётно-пояснительные записки, технические условия и прочие документы.

Система КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности и успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении планов и схем.

Благодаря поддержке форматов DXF, DWG, PDF и др. КОМПАС-График позволяет выполнять импорт/экспорт графических документов, что обеспечивает удобный обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы.

Также пользователю предоставляются:
  • инструменты для создания многолистовых чертежей, большой перечень готовых форматов оформленияинструменты для создания многолистовых чертежей, большой перечень готовых форматов оформления
  • функционал по созданию библиотек типовых фрагментов без какого-либо программирования
  • любые стили линий, штриховок, текстов
  • возможность расчета периметров, площадей, объёмов, массо-центровочных характеристик тел
  • многочисленные способы простановки размеров и технологических обозначений
  • автоподбор допусков и отклонений, быстрый доступ к типовым текстам и обозначениям
  • встроенный таблично-текстовый редактор с проверкой правописания

Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-График эффективным инструментарием для решения прикладных инженерных задач. Например, приложения для проектирования пружин, валов, элементов механических передач, электрооборудования, деталей машин с применением крепежных изделий, элементов трубопроводов, деталей пневмо- и гидросистем, что позволяет большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Для промышленного и гражданского строительства разработаны объектно-ориентированные приложений по разделам проекта АС/АР, КМ, КЖ, ОВ, ВК, ТХ, ЭС и другие.

Максимально удобный и интуитивно понятный интерфейс, мощная справочная система и встроенное интерактивное обучающее руководство «Азбука КОМПАС» помогают освоить систему в кратчайшие сроки и без лишних усилий.

8.4. Векторный редактор, встроенный в Word, или КОМПАС?

8.4. Векторный редактор, встроенный в Word, или КОМПАС?

В учебнике [19] утверждается, что Word располагает простыми и вместе с тем мощными средствами для создания рисунков различной степени сложности: от элементарных геометрических фигур до сложных объемных фигур. В учебнике [20] можно прочитать, что «инструментальная панель Рисование программы Word позволяет создавать двух- и трехмерные графические объекты…». Не будем комментировать и обсуждать утверждения насчет сложности и трехмерности.

В учебнике [18] рассматриваются вопросы, дающие представление о проектировании. Под проектированием понимается процесс создания документации, которая содержит описания, расчеты, чертежи будущих сооружений или технических комплексов. Справедливо отмечается, что при проектировании наиболее широко используются компьютерные модели. Однако с утверждением, что «программы компьютерного черчения распространяются на платной основе и требуют значительного времени на освоение», нельзя согласиться. Для создания простых графических объектов и моделей предлагается использовать векторный графический редактор, встроенный в текстовый редактор Word.

Упражнение 87 [18] содержит следующую формулировку задания: «Создадим электронный чертеж корпуса, представленного как эскиз на рисунке…». И мы создадим такой чертеж (рис. 8.7).

На рис. 8.7 отсутствует ошибка по нанесению горизонтального размера 15 мм (в учебнике [18] левая выносная линия проведена не из той точки). Огласитесь, что показанное на рис. 8.7 изображение вряд ли можно назвать эскизом корпуса. По-видимому, автор [18] из чертежа корпуса выбрал только вид сверху. Покажем, как просто в системе КОМПАС-3D создать модель корпуса, показанную на рис. 8.8.

1. Для создания модели новой детали выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.

2. На панели Вид нажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ.

3. В дереве модели укажите Плоскость ХY.

Нажмите кнопку Эскиз на панели Текущее состояние:

Плоскость ху станет параллельной экрану.

В появившейся Компактной панели нажмите кнопку переключения Геометрия:

для вызова соответствующей Инструментальной панели.

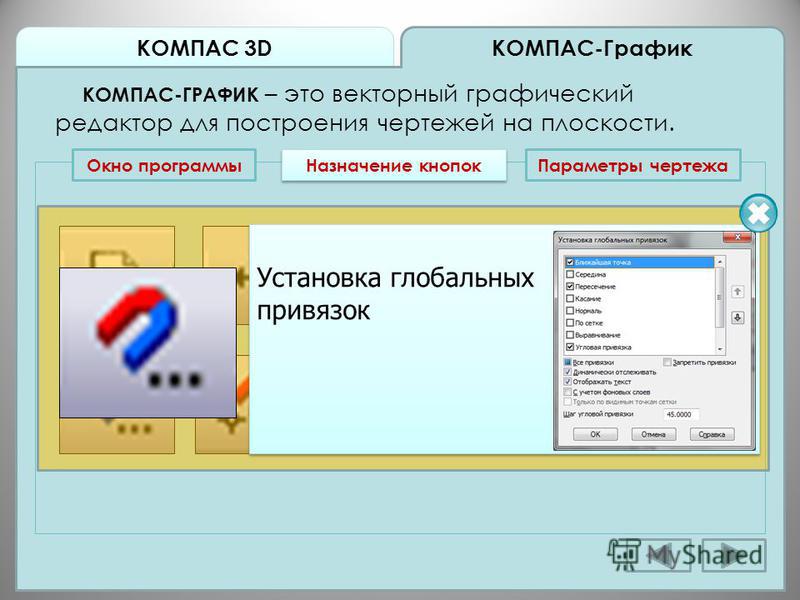

На панели Глобальные привязки включите привязку По сетке:

А на панели Текущее состояние — инструмент Сетка:

Используя команду Непрерывный ввод объектов:

по сетке и заданным размерам прорисуйте показанный на рис. 8.9 контур.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

4. Нажмите кнопку Операция выдавливания:

на панели Редактирования детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 20.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

5. После включения команды Полутоновое:

на панели Вид получится объемное изображение детали, представленное на рис.  8.10.

6. Для формирования углубления в основании корпуса в Дереве модели укажите Плоскость XY.

Нажмите кнопку Эскиз:

В появившейся Компактной панели нажмите кнопку Геометрия вызова соответствующей Инструментальной панели:

Используя команду Непрерывный ввод объектов:

по сетке нарисуйте показанный на рис. 8.11 прямоугольник.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

7. Нажмите кнопку Вырезать выдавливанием:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры вырезания: Прямое направление; Расстояние 1 — 10.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

В результате получится показанное на рис. 8.12 изображение модели.

8. Для добавления к модели следующей части в Дереве модели укажите Плоскость XY.

Нажмите кнопку Эскиз:

В появившейся Компактной панели нажмите кнопку Геометрия для вызова соответствующей Инструментальной панели:

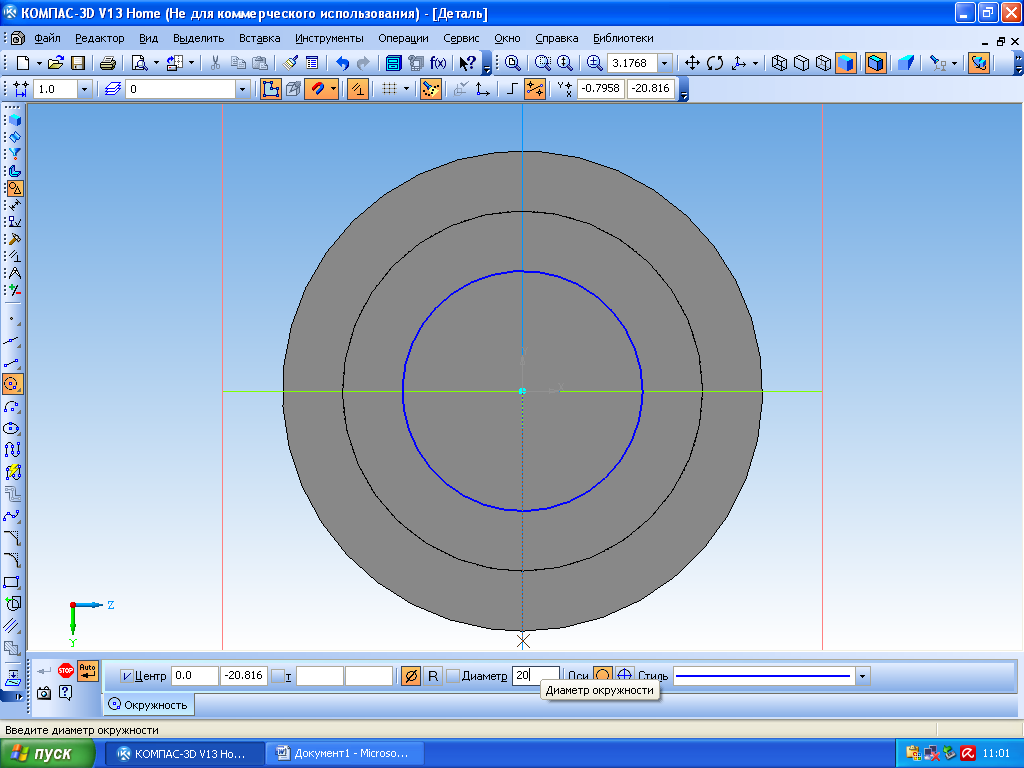

Нарисуйте 2 окружности (рис.  8.13).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

9. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 50.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 8.14.

10. В Дереве модели укажите Плоскость ZY и нажмите кнопку Эскиз:

В появившейся Компактной панели нажмите кнопку Геометрия для вызова соответствующей Инструментальной панели:

Используя команду Непрерывный ввод объектов:

нарисуйте 2 треугольника (рис. 8.15).

Закройте эскиз повторным нажатием кнопки Эскиз:

11. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1–3. 0; Расстояние 2–3.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

По созданной модели можно выполнить ассоциативный чертеж (рис. 8.17). В главе 5 в трех примерах показано, как он создается.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Практические работы “Графический редактор Компас”

Практическая работа                   Создание геометрических объектов



1.      Создайте новый документ, в открывшемся окне выбрать Чертеж (рисунок 1)

Рисунок 1

По умолчанию при создании нового документа открывается формат чертежа АЗ. Для изменения размера формата на А4 необходимо изменить настройки, обращаясь к меню Сервис —> Параметры, во вкладке Текущий чертеж для пункта Параметра первого листа в разделе Формат установить А4 (см. рис. 2).

Рисунок 2



2.      Активизировать кнопку Локальная СК (система координат).

 Появившейся знак системы координат поместить в середине листа (рисунок 3)



3.      Выбрать панель Построение геометрических объектов и активизировать пиктограмму Отрезок (рис. 4).



Рисунок 3                                                     Рисунок 4



4.      Ввести значения координат первой (77) и второй (Т2) точек в поле панели свойств. Перемещение курсора в соседние окна осуществляется нажатием клавиши Tab (рис. 5).

Рисунок 5

5. Построение отрезка по координатам начальной и конечной точек осуществляется относительно новой системы координат, находящейся в центре выбранного формата. Для завершения работы команды Отрезок нажать на кнопку Прервать команду (рис.6).

Рисунок 6

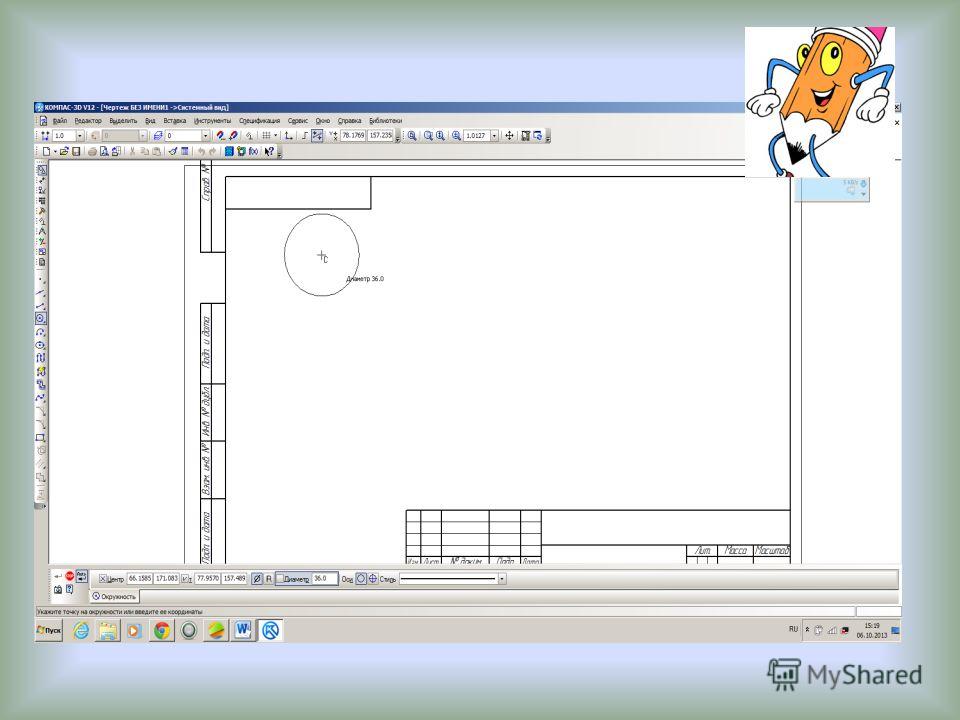

6. Активизировать команду Окружность на панели инструментов Геометрия. Ввести значения координат центра окружности и размер радиуса или диаметра. Для формирования осевых линий в центре окружности сделать активным пиктограмму С осями в поле панели свойств (рис. 7).

Координаты центра окружности            Радиус (диаметр) окружности

Формирование осевых линий

Рисунок 7



7. Завершить построение окружности возможно нажатием клавиши Enter. Выход из команды Окружность такой же, как у команды Отрезок, – нажать на кнопку Прервать команду.

8. Активизировать команду Прямоугольник на панели инструментов Геометрия. Ввести координаты левого нижнего угла (77) и правого верхнего угла (Т2) прямоугольника (рис. 8).

Рисунок 8



9. Завершить построение прямоугольника нажатием клавиши Enter. Выход из команды Прямоугольник такой же, как и у команды Отрезок, – нажать на кнопку Прервать команду.

10. Активизировать команду Многоугольник в панели инструментов Геометрия (рис. 9).

Рисунок 9



11. Для многоугольника необходимо задать количество вершин, указать вписанный он или описанный, а затем ввести координаты центра и радиус окружности (рис. 10)







Рисунок 10



12. Завершить построение многоугольника нажатием клавиши Enter. Выход из команды Многоугольник такой же, как у команды Отрезок, – нажать на кнопку Прервать команду. Результат выполненных построений представлен на рис. 11.



Рисунок 11





Практическая работа                   Построение типовой детали Пластины



1. Создать новый документ – чертеж формата АЗ – на панели Геометрия и активизировать команду Прямоугольник по центру и углу.



2. На панели свойств задать высоту прямоугольника 80 и его ширину 110 и включить кнопку Отрисовка осей. Указать центральную точку прямоугольника, щелкнув приблизительно в центре листа (рис. 12).

Рисунок 12

3. Активировать команду Скругление по бакам объекта  и на панели свойств задач задатьрадиус 20мм с условием скругления на всех углах контура (рис. 13). После щелчка на линии контура прямоугольника все углы последнего скругляются (рис. 14).

Рисунок 13

Рисунок 14



4. Для построения окружностей необходимо определить положения их центров. Активизировав команду, Параллельная прямая (рис.15), постройте вспомогательные параллельные прямые по обе стороны от вертикальной и горизонтальной осевых линий детали на расстоянии 35 и 20 мм соответственно. Сами размеры не проставлять. Полученные точки пересечений будут являются центрами окружностей (рис.16).

Рисунок 15

Рисунок 16



5. Активизировать команду Окружность и построить окружности радиусом 10 мм с осями. Центры окружностей – точки пересечения вспомогательных линий. После построения окружностей вспомогательные линии необходимо удалить: меню Редактор ® Удалить ® Вспомогательные кривые и точки ® В текущем виде (рис. 17)

Рисунок 17

Практическая работа          Простановка размеров на различных объектах





1. Создать новый документ – чертеж формата АЗ.



2. Локальную систему координат установить в центре формата.



3. Активизировать команду Прямоугольник по центру и вершине и построить квадрат (с осями) со стороной 120 мм, координаты центра – 60. Используя навыки, полученные при выполнении практического задания № 2, выполнить скругление углов прямоугольника (R = 16 мм), построить четыре отверстия диаметром 25 мм и центральное отверстие диаметром 40 мм.



4. Построить окружность диаметром 80 мм и координатами центра 50, 20.



5. Вычертить шестиугольник с осями (радиус описанной окружности 35 мм, координаты центра: 140-40).



6. Построить прямоугольник с высотой 30 мм и шириной 90 мм на свободном месте формата.



7. Проставить размеры на построенных геометрических объектах, активизировав панель Размеры (рис.18).



Рисунок 18































Практическая работа                   Построение Пластины сложного контура



На рис. 19 представлено изображение пластины сложного контура. Чертеж данной пластины предлагается построить на формате А4, используя средства компьютерной графики КОМПАС-График.

В приложении № 1 данного приведено 30 вариантов индивидуальных заданий по построению плоских деталей со сложными контурами.

Задача 1. Вычертить изображение сплошной плоской детали и нанести размеры.

Задача 2. Вычертить разрез сложной детали и нанести размеры.



Ниже приведены полные алгоритмы построения чертежей первого варианта. После алгоритма можно посмотреть чертежи деталей «Гитара» и «Остов». При выполнении чертежей рекомендуется использовать команды: Копия по окружности, Скругление, Ввод дуги, Отрезок, касательный к двум кривым.

Следует отметить, что эти алгоритмы не являются единственным строгим решением поставленных задач. Возможны вариации: другой порядок исполнения, использование других команд.

При выполнении чертежей изделий производства применяются различные геометрические построения. Они зависят от назначения изделий и технических требований, которым они должны удовлетворять. Это могут быть прочностные, технологические, эстетические и другие требования, достигаемые путем придания изделиям плавных очертаний.

Рисунок 19



Последовательность выполнения первой задачи из приложения № 1:

1. Создать новый документ – чертеж формата А4

2. На панели Геометрия активировать команду Окружность, включить С осями, в поле Диаметр (Радиус) ввести значение 36, выполнить щелчок мыши на рабочем пространстве чертежа, для указания центра окружности. Нажать «Enter», ввести значение диаметра окружности, равное 94 (без осей). Снова нажать «Enter», ввести значение диаметра окружности равное 64(без осей). Закончить построение окружностей из одного центра – нажать на кнопку Прервать команду. При построении окружностей активна глобальная привязка в центре окружности (рис. 20).

Рисунок 20



3. У центральной окружности сменить стиль линии на осевую. Щелчком левой клавиши мыши на окружности активизируется линии и ее свойства (рис. 21).

Рисунок 21



4. В точке пересечения осевой окружности с горизонтальной осевой линией построить окружности Без осей диаметром 12 мм (рис.22)

Рисунок 22



5. Выделить рамкой построенную малую окружность: меню Выделить ® Рамкой. Активизировать команду Копия по окружности на панели инструментов Редактирование. На панели свойства выполнить ряд установок: Количество копий – 6, Режим – Вдоль всей окружности (рис.23)

Рисунок 23



6. После щелчка левой клавиши мыши в центре концентрических окружностей появляется эскиз шести окружностей диаметром 12 мм, равномерно расположенных вдоль окружности, выполненной осевой линией. Закончить создание копий окружностей командой Создать объект и затем Прервать команду (рис.24)

Рисунок 24



7. На панели Обозначения  активировать  команду Обозначение центра  . На панели свойства провести ряд установок: Тип – Одна ось (рис.25)

Рисунок 25



8. Указать две верхние и две нижние малые окружности и центр концентрических окружностей. Оси малых окружностей будут направлены к центу концентрических окружностей (рис. 26).

Рисунок 26



9. Обратиться к команде Вспомогательная прямая на панели инструментов Геометрия. Щелкнуть левой клавишей мыши в центре концентрических окружностей. В строке свойств установить Угол: 60. Повторить: Вспомогательная прямая {Угол: 120°). Закончить выполнение команд нажатием клавиши «Enter» и затем Прервать команду (рис. 27).

Рисунок 27



10. Команда Дуга на панели Геометрия. В панели свойств Поле Радиус 100 и клавишу «Enter». Стиль линии — Осевая (рис. 28).

Рисунок 28



11. Включить глобальную привязку Пересечение. Щелкнуть мышью в центре концентрических окружностей в точках пересечения дуги и вспомогательных прямых. Следить за направлением отрисовки дуги: Построение по часовой стрелке или Построение против часовой стрелки (рис. 29).

Рисунок 29



12. Выполнить построение дуг, как показано на рис. 75, а, используя Стиль линии – Основная, значения радиусов: 12 и 23 мм. Центр на пересечении вспомогательных прямых и осевой дуги. Затем построить дуги между ранее построенными дугами (центр – центр концентрических окружностей), рис. 30, б.

Рисунок 30

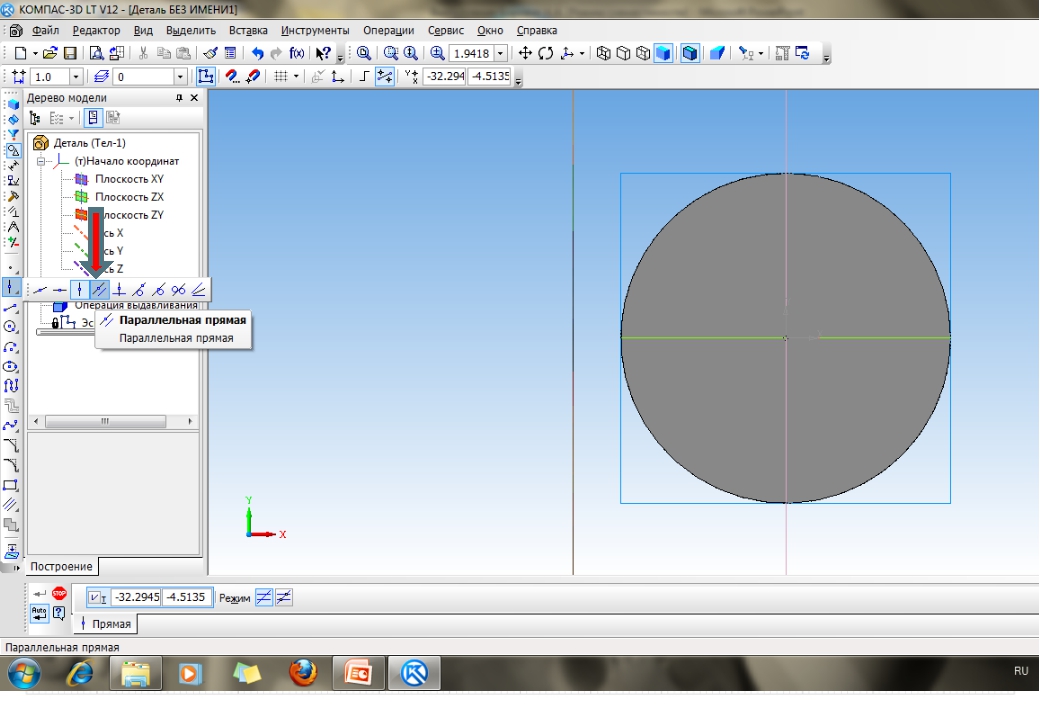

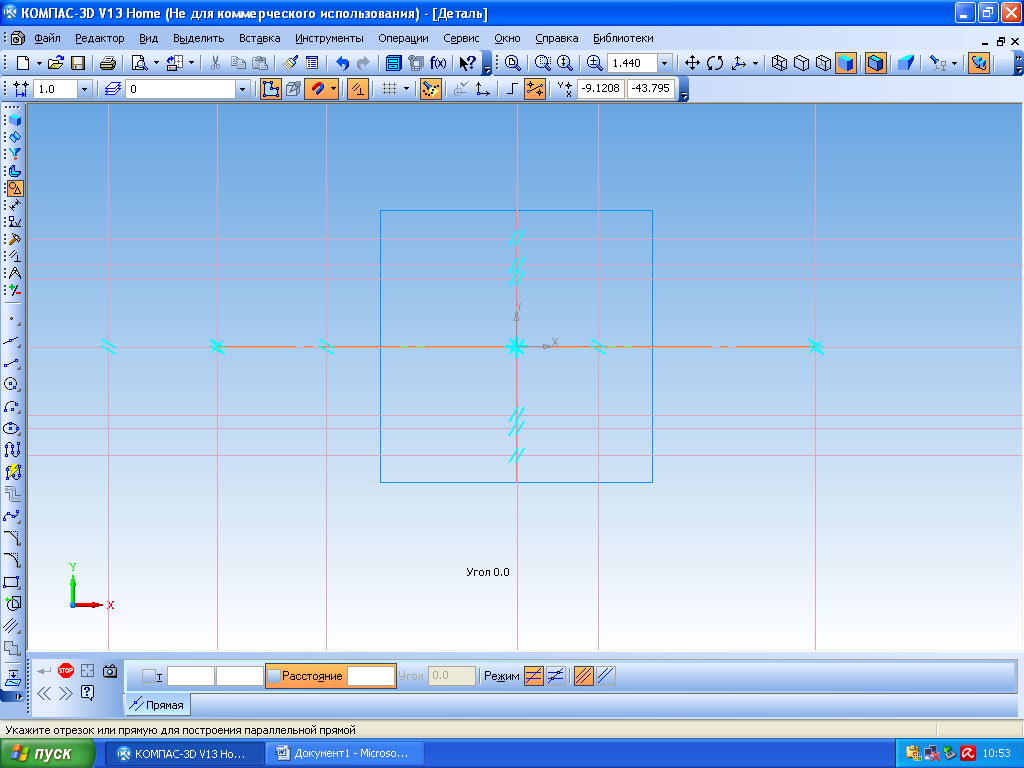

С помощью команды Параллельная прямая (панель расширенных команд Построение вспомогательных прямых) построить две вертикальные линии на расстоянии 18 мм от центральной вертикальной прямой. После задания нужного расстояния в панели свойств (рис. 31) щелкнуть на вертикальную осевую и указать положение параллельных прямых, нажимая на клавишу <Enter> (рис.32).

Рисунок 31

Рисунок 32



13. Командой Отрезок построить два вертикальных отрезка от окружности до дуги (рис.33). Объектная привязка Пересечение активна.

Рисунок 33

14. Активировать команду Скругление , выполнить настройки в панели свойств (рис.34) и скруглить последовательно радиусом 9 мм (рис.35 а) и радиусом 10 мм (рис.35 б) определенные участки пластины.

Рисунок 34

Рисунок 35



15. Удалить вспомогательные построения: меню Редактор —> Удалить —> Вспомогательные кривые и точки —> В текущем виде.

16. Командой Отрезок построить отрезки осевых линий, проходящих от центра концентрических окружностей через центры боковых дуг, находящихся под углом 30° к вертикальной осевой (рис. 36).

Рисунок 36



17. На панели инструментов Размеры выбрать необходимые команды, которые позволят проставить, как показано на рис. 19.

18. Заполнить основную надпись можно после ее активизации: двойным щелчком мыши в ее области или обращением к меню Вставка —> Основная надпись. В активных графах (ячейках) можно в ручном режиме вписывать нужную информацию, либо использовать контекстное меню (рис. 37) и указать

в нем условие Вставить текст. ..

Рисунок 37













Результат выполнения задачи











На рис. 38 представлено изображение пластины сложного контура с заштрихованной частью. Чертеж данной пластины предлагается построить на формате А4, используя средства компьютерной графики

КОМПАС-График

Рисунок 38



Последовательность выполнения второй задачи из приложения 1

1. Создать новый документ – чертеж формата А4. Деталь не вмещается в поле чертежа формата А4. Можно взять формат АЗ или изменить масштаб чертежа. Для черчения в определенном масштабе необходимо создать вид.

2. Меню Вставка ® команда Вид. На панели свойств выбрать из списка масштаб 1:2 ввести в текстовое поле Имя – Главный вид (рис. 39). Точку вида указать примерно в середине чертежа.

Рисунок 39



3. Активировать команду Окружность. Построить концентрические окружности Æ90 (с осями) и Æ26 (без осевых линий) с центром в начале координат Главного вида.

4. Провести две вспомогательные прямые через центр концентрических окружностей под углом 300 к вертикальной осевой. В панели свойств вводятся значения 600 и 1200 (рис.40)

5. Построить Окружность: стиль линии – Осевая, диаметр – 160 мм, центр – начало координат Главного вида (рис.41)

Рисунок 40                            рисунок 41



6. С помощью команды Дуга выполнить построения контура сначала нижней части пластины (R 14, R 28) – рис. 42, а, затем верхней части (R 16, R 28) – рис. 42, б. Центр дуг находится в точках пересечения вспомогательных прямых и осевой окружности

Рисунок 42



7. Последовательно выделить построенные дуги. Удерживать при выделении дуг клавишу <Shift>. В панели инструментов Редактирование активизировать команду Симметрия. Указать две точки для оси симметрии на вертикальной оси концентрических окружностей. В результате проведенных операций исходные дуги отразились относительно вертикальной оси (рис.43).

Рисунок 43



8. Командой Дуга достроить верхнюю и нижнюю части пластины (рис. 44).

9. Активизировать команду Отрезок, касательный к 2 кривым и построить отрезки прямых касательных к верхним дугам (R – 28 мм) и окружности (0 90 мм), симметричных относительно вертикальной оси (рис. 45).

Рисунок 44                            Рисунок 45



10. Командой Дуга (R = 10 мм) выполнить округления в верхней и нижней частях детали между дугами (R = 28 мм) и окружностью (0 90 мм) – рис. 46.

11. В панели инструментов Редактирование активизировать команду Усечь кривую, с помощью которой можно удалить лишние участки построенных линий (рис. 47).

Рисунок 46                Рисунок 47



12. Построить наклонные осевые линии командой Отрезок, а Вспомогательные наклонные линии удалить (рис. 48).

13. Командой Штриховка из панели инструментов Геометрия выполнить штриховку внутренней части детали, щелкнув внутри области левой клавишей мыши, и закончить команду, обратившись к кнопке в панели свойств Создать объект (рис. 49).

Рисунок 48                            Рисунок 49



14. Проставить все размеры как в задании (см. рис. 50) и заполнить графы основной надписи.

Рисунок 50

Практическая работа          Построение чертежа детали в трех проекциях



В приложении № 2 приведено 30 вариантов заданий. Для каждого варианта даны две проекции детали (вид спереди и вид слева или вид спереди и вид сверху). Проставлены все размеры. Следует обратить внимание на то, что не все размеры проставлены по ГОСТ 2.307. По двум видам нужно построить три вида, применив необходимые разрезы, и проставить все размеры.

Схематично в правом нижнем углу у каждого варианта даны прямоугольники со штриховкой, указывающие на то, какие разрезы необходимо создать на детали.

Изучение ортогональных проекций и проекционного черчения является азбукой графического языка, так как в них изложены общие понятия, не зависящие от вида проекционных отображений. Понятия отвлеченных геометрических элементов: точки, прямые, плоскости – первичные профессиональные абстракции, с помощью которых будут сформированы самые сложные объекты. Они необходимы для лучшего усвоения существа геометрических закономерностей, приемов и способов построения проекций.

Работа должна быть выполнена в графическом пакете КОМПАС-График, с использованием навыков, полученных при выполнении предыдущих практических заданий.

Рекомендуется выполнять задания на формате АЗ, создав вид с масштабом М 1:1. При построении проекций использовать вспомогательные линии построения, которые удалить при завершении работы. Заполнить основную надпись.



После ознакомления с содержимым предыдущих частей возможно выполнение чертежа любой сложности. С этой целью выполним чертеж детали Стойка – вариант 29 (рис. 51).

Рисунок 51

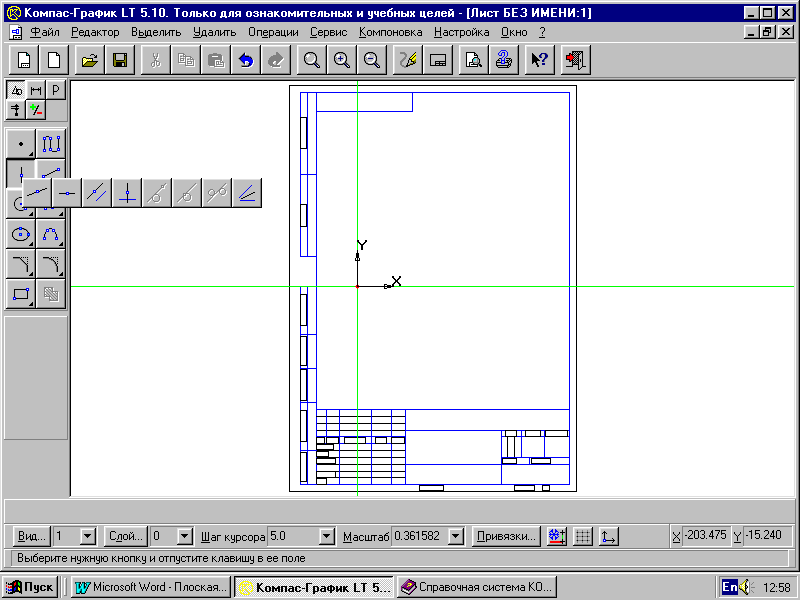

1. Команда Файл —> Создать —> команда Чертеж (создать новый документ типа Лист чертежа).

2. Команда Сервис —≫ Параметры —> Параметры листа: измените параметры нового листа, задав для него формат АЗ и горизонтальную ориентацию (рис. 52). Или команда Менеджер документа на панели инструментов Стандартная (рис. 53).

Рисунок 52

Рисунок 53



Документ готов к приему информации, но для выполнения задания требуется создать главный вид (половина вида с половиной разреза), вид сверху, вид слева (разрез по оси).

Создание главного вида

1. Меню Вставка —> Вид.

После выполнения команды Вид появится панель свойств (рис. 54).

Рисунок 54

2. Поле Номер вида —> 1.

3. Поле Имя вида —> Главный вид.

4. Поле Масштаб вида —>1:1.

5. Указать координаты точки привязки вида в поле координат или ее примерное положение, щелчком мыши в нужном месте на поле чертежа.

6. Постройте главный вид (рис.55).

Рисунок 55



Создание вида слева

Для соблюдения проекционной связи между видами постройте на главном виде пару вспомогательных прямых.

Создайте вид 2 (вид слева) и введите его изображение (рис. 56).

Рисунок 56



Создание вида сверху

7. Меню Вставка —> Вид. После выполнения команды Вид появится панель свойств (рис. 57).

Рисунок 57



8. Поле Номер вида —> 3.

9. Поле Имя вида —> вид сверху.

10. Поле Масштаб вида —>1:1.

11. Указать координаты точки привязки вида в поле координат или ее примерное положение, щелчок мыши в нужном месте на поле чертежа.

12. Постройте вид сверху (рис.58).

Рисунок 58




АСКОН выпускает новую версию КОМПАС-СПДС V13 — удобство во всем!

АСКОН выпускает новую версию КОМПАС-СПДС V13 — удобство во всем!

Компания АСКОН объявляет о выходе новой версии системы автоматизированного проектирования для строительства КОМПАС-СПДС V13. В ее состав включены новые приложения и базы строительных элементов, а скорость работы с насыщенными чертежами возросла в 10 раз.

КОМПАС-СПДС — специализированный программный продукт для проектирования в сфере промышленного и гражданского строительства. Он предназначен для создания рабочей документации: чертежей, схем, расчетно-пояснительных записок. Инструменты системы четко ориентированы на нормативы, регламентирующие оформление строительных чертежей.

КОМПАС-СПДС прост в освоении и помогает повысить качество выпускаемой документации, избежав при этом значительных затрат.

В состав КОМПАС-СПДС V13 входят:

  • Чертежно-графический редактор
  • Инженерный текстовый редактор
  • Библиотека СПДС-обозначений
  • Каталог: СПДС (база строительных элементов на основе инструмента КОМПАС-Объект)
  • Приложение «Проверка документа»
  • Конвертор форматов DXF/DWG, IGES
Базовый инструментарий системы претерпел множество доработок и усовершенствований, которые смогут облегчить тяжелые трудовые будни инженера-проектировщика.

При работе с макроэлементами введен специальный режим редактирования. В нем можно изменять макроэлемент, не прибегая к его разрушению, или добавлять новую геометрию и задавать характерную точку, чтобы перемещать и вращать макроэлемент. Эта новинка пригодится тем, кто при проектировании привык объединять геометрию в единые макроэлементы.

Важную роль при проектировании играют мультилинии, поэтому появившаяся в новой версии возможность простого удаления и восстановления участков мультилинии будет обязательно востребована специалистами.

Рассматривая процедуру печати, следует обратить внимание на ее скорость. Функция быстрой печати устраняет необходимость заходить в режим предварительного просмотра, где раньше требовалось производить некоторые настройки, подгонять под рамки и сохранять измененные настройки. Теперь можно просто выбрать нужный лист и распечатать.

Учтены пожелания пользователей: в новой версии появились отчеты по свойствам графического документа.

Новые интерфейсные решения технологии КОМПАС-Объект, основа Каталога СПДС, позволяют не только структурировать данные более удобно, но и осуществлять выборку по заданному критерию, производить выбор проекций. Каталог СПДС пополнился сортаментом металлопроката.

В сегменте САПР, представленных сегодня на рынке строительного проектирования, КОМПАС-СПДС V13 выделяется удобством инструментов, доступностью технической поддержки, соответствием отечественной методологии проектирования и стандартам оформления документации, а также наличием справочной информации и самоучителя «Азбука КОМПАС-СПДС» на русском языке.

С помощью КОМПАС-СПДС V13 предприятия малого бизнеса, проектные бюро и крупные проектные организации смогут легко решить вопросы лицензирования программного обеспечения в рамках ограниченного бюджета и сокращения издержек.

Free Free Compass Image, Download Free Compass Image png images, Free ClipArts on Clipart Library

пустая роза ветров

пустая роза ветров

компас картинки

простой легкий рисунок компаса

роза ветров бесплатно

роза ветров

роза ветров 16 пунктов

Клипарт

компас

клипарт

компас

компас клипарт черно-белый

клипарт прозрачный фон компас

карта компас роза png

компас клипарт png

компас указывает на северо-запад

компас для карты png

Келли Ли Фицпатрик Серф

роза компаса винтаж png

прозрачная роза ветров

квадрат и компас png

клип арт роза ветров

магнитный компас png

без авторских прав компас изображение бесплатно

компас вектор

роза компаса фэнтези png

пустая роза ветров

простой дизайн татуировки компаса

роза ветров бесплатно

клипарт

компас

компас клипарт простой

карта и компас бесплатный клипарт

клипарт

компас

северный юг восток запад

компас на немецком

сафари

клип арт роза ветров

4-конечная звезда png

перекрестие

направления компаса

масонский клипарт

квадрат и компас с логотипом

фэнтези карта рисунок компаса

простой дизайн татуировки компаса

клипарт

компас

компас без фона

линии искусства

иллюстрация

круг

Клипарт

угольник и циркуль

движущаяся роза компаса

северо-запад восток юг вектор

эскиз

украсть этот альбом

очень простая роза ветров

ухо нос горло

квадрат и циркуль каменщика

индейский флаг навахо

Роза компаса Кантино

станция метро “Чаринг Кросс”

масон вошел в символ ученика

Эрик Оласон :: Художник-график :: Редактор изображений :: Компас

Compass — журнал Тихоокеанско-Азиатской туристической ассоциации (PATA)
ДИЗАЙН ОБЛОЖКИ, ГРАФИЧЕСКИЙ ДИЗАЙН, ДИЗАЙН ШТАФОВ, РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ ИЗОБРАЖЕНИЙ
Media TransAsia, Бангкок, Таиланд, опубликовано в июне 2004 г.

.

























О компасе дизайна

BlockedUnblockFollowFollowing

Skip JonesDesigner со Среднего Запада, специализирующийся на интерактивности и UI/UX. Дизайнер | @ThetypelicMag Соли Део Глория.

BlockedUnblockFollowFollowing

Andrew

Канзас-Сити, штат Миссури Инженер-программист внешнего интерфейса, имеющий опыт работы с React, PHP, Python, с глубоким вниманием к маркетингу B2B и B2C и исследованиям больших данных.

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing

Tyrel Chambers

Привет, это я: страстный разработчик с сильным предпринимательским желанием. Люблю помогать, вдохновлять и ободрять.

BlockedUnBlockfollowfollion

🌟joelene🌟

Мама 💖 Dreamer 🦄 Voriace Reader 📖 Cooker Extraordinaire 📚 Политическая рассылка Jundie 🏛️ Pro Wrestling Enthusia 🤼♀️ Удивительный человек 😎

BlockedUnBlockfollowfollow

BlockedUnBlockFollowFollion

Peter D.Kaizer

Я дизайнер и разработчик со страстью к цифровым продуктам, ориентированным на пользователя, которые отличаются высокой функциональностью и красивым дизайном.

BlockedUnblockFollowFollowing

Эми Котас

Веб-разработчик на обучении. Фолгерс во французской прессе.

BlockedUnblockFollowFollowing

Андре Кейси

веб-дизайнер и графический дизайнер. размышления о дизайне, позитиве и получении максимальной отдачи от жизни.

BlockedUnBlockfollowfollioning

BlockedUnBlockfollowfollow

BlackedUnBlockfollowFollion

BlackedUnBlockFollowFollow

BlackedUnBlockFollowFollion

BlackedUnBlockFollowFollion

Michael Weibel

Интерактивный медиа-дизайнер для медиа, а иногда и туризм с группами.Напишите мне для вашего, надеюсь, крутого проекта.

ЗаблокированоРазблокироватьПодписатьсяПодписаться

ЗаблокироватьРазблокироватьПодписатьсяПодписаться

Аарон Букер

Креатив | Спортсмен | Дизайнер | иллюстратор | Отец

ЗаблокированоРазблокироватьПодписатьсяПодписаться

Джозеф Буш

Дизайнер UI/UX и фирменного стиля | Все начинается с искры чего-то…Вы можете узнать больше обо мне www.jaredlong.me

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing BlockedUnblockFollowFollowing

Найджел Рейес

Найджел Рейес является дизайнером бренда и аккредитована журналист, работающий в Herald Tribune, New York Times, New Yorker и New Zealand Herald.

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing

Ральф М. Ривера

Программист. Подкастер. Учитель. Знаток мохито. Любитель кошек. Тайно Человек-Медведь.

BlockedUnblockFollowFollowing

BlockedUnblockFollowFollowing

simon wild

Иллюстратор и детский иллюстратор. Писатель рассказов. Твиты о книгах, дизайне, фильмах и круге жизни.#Amwriting #Amillustrating #sayingyes

blockedunblockfollowfollion

blockedunblockfollowfollow

blockedunblockfollowfollion

brittany castle

Графический / веб-дизайнер для 58 творчества ООО и с гордостью поддержки глухих сообществ

BlockedUnBlockfollowFollion

графический дизайнер | Карьера в Compass Creative · Compass Creative

Compass Creative ищет в свою команду опытного графического дизайнера.

Кандидаты должны иметь многолетний опыт работы в креативном агентстве или собственном художественном отделе и привнести свежий, чистый эстетический дизайн в неформальную, дружелюбную, творческую офисную среду. Помимо безумного дизайна и навыков межличностного общения, идеальные кандидаты будут иметь представление о маркетинге, социальных сетях, веб-разработке, фотографии и видео.

Наша миссия состоит в том, чтобы выкупить истории, которые мы рассказываем на рынке. Мы ценим Правду, Красоту и Деловые Результаты!

Мы работаем с некоторыми замечательными компаниями и помогаем им понять, кто они (правда), что они делают (точно), для кого они это делают (конкретно) и почему это важно (на самом деле).Мы помогаем нашим клиентам открыть для себя их уникальную историю. Затем мы помогаем им «одеться соответствующе» и наладить более значимый контакт со своей аудиторией.

Если вы дизайнер старшего уровня, если вы любите дизайн брендов, мыслите как словами, так и картинками, и у вас есть все необходимое для создания запоминающихся брендов и приятного взаимодействия с пользователем в Интернете и других средствах массовой информации… ну… мы хотим услышал от тебя.

Часы работы обычно с 8:00 до 17:00, но могут быть гибкими.

Должность: Графический дизайнер

Подотчетен: вице-президенту по маркетингу

Основные задачи

Эта должность отвечает за отличный и точный дизайн, позволяющий воплощать бренды наших клиентов в жизнь в печатных и цифровых носителях.Эта позиция является практической и требует творчества и мастерства.

Вы должны уметь:

  1. Следуйте творческим брифингам, руководствам по брендам и руководствам по стилю
  2. Быстро формулировать визуальные концепции и идеи с помощью эскизов
  3. Работать в тесном контакте с писателями, разработчиками и менеджерами по работе с клиентами
  4. Преобразование проектов в веб-прототипы
  5. Жонглирование несколькими проектами на разных стадиях завершения
  6. Взять и понять творческое направление
  7. Задавайте хорошие вопросы
  8. Плывите по течению, потому что иногда все идет не по плану

Прочие обязанности

  • Проведение исследований
  • Разработка концепций и идей
  • Общение с типографиями, складами и другими поставщиками
  • Подготовка файлов к печати, сбор файлов для вывода
  • Управление файлами
  • Проверка корректур на точность и контроль качества
  • Манипуляции, цветокоррекция и изменение изображений
  • Дизайн для Интернета
  • Веб-сайты программы (не обязательно, но определенно полезно!)
  • Разработка и развертывание электронных писем в формате HTML

Навыки

Вот сколько, по нашему мнению, потребуется:

  • Несколько лет опыта работы в сфере B2B и B2C
  • Мастерство в Adobe Creative Suite
  • Знание HTML, CSS и веб-стандартов
  • Опыт работы с адаптивным веб-дизайном
  • Аналитические способности
  • Креативные идеи
  • Навыки устного и письменного общения
  • Опыт работы с фотографией и редактированием (фото и видео) является преимуществом

Думаете, вы подходите для этой работы?

Как подать заявку

  1. Скачать бланк заявления здесь
  2. Отправьте заполненную заявку и ссылку на онлайн-портфолио по адресу:
  3. .

[электронная почта защищена]

внимание: Джейсон Боуман

Обратите внимание: не все кандидаты получат ответ.Ответ получат только те, кого пригласят на собеседование. Спасибо за ваш интерес присоединиться к нашей команде. Желаем вам успеха с вашей заявкой!

Компас NMEA

Компас NMEA

Компас :: NMEA и Графический информационный дисплей OBD-II

Compass.zip –  Компас с изменяемой обложкой, который автоматически подключается к Интерфейс XPort или датчик Windows для получения информации GPS и XOBD для информации OBD-II.
Если вам это нравится, сделайте пожертвование на главной странице

Версия 1.24   02.06.13 Добавлена ​​поддержка сенсоров Windows. XPort будет использоваться иначе. Для использования в Windows 7 GPSDirect.
Версия 1.23  09.11.10 Исправление для автоматической настройки версии 1.20. диапазоны. Стрелка оборотов была завышена.
Версия 1.21  28 марта 2010 г. Перестроен для обеспечения совместимости. с новым XOBD
, версия 1.20  11/01/10 Перетаскивание объектов во время настройки окно открыто. Датчики автоматически настраиваются, если достигаются пределы диапазона.
Версия 1.18 11/09/09 Улучшения интерфейса XOBD. Исправлено множество ошибок манометра.
Версия 1.17 26.10.09 Различные способы рисования для Windows XP или Vista/7, Windows 7 совместимость с интерфейсом OBD2
Версия 1.16 16.10.09 Устранено мерцание, добавлен текст OBD-II и датчики
Версия 1.15  16.08.09 Добавлено несколько вещей, переключен на GdiPlus для улучшения графики
Версия 1.14  14.04.09 Переключен на интерфейс XPort
Версия 1.13 21.09.08


Перемещайте компас, перетаскивая его.

Панель задач Функции меню:

   Настройка – Щелкните правой кнопкой мыши по компасу или воспользуйтесь меню из трея значок, чтобы открыть окно конфигурации
   Запуск с Windows — запуск при запуске Windows
   Always On Top — всегда сверху, в противном случае обычный режим
   Hide Mouse — скрытие стрелки курсора после 5 секунд бездействия
Журнал поездок — записывает каждую поездку в папку C:\GPSLog\Trip. записывать в виде текстовых строк с разделителями-запятыми (Дата начала, время начала, время окончания, мили)


Окно конфигурации (слева):


Флажок включает выбранный графический элемент. Ползунок 2D перемещает выбранный элемент. (Примечание: при наведении курсора на элемент он также выделяется, удерживание левой кнопки позволяет перетаскивать элемент)
4 настройки значений зависят от элемента. Для текста используется только размер. Размер трейлов контролирует трейлы, сателлиты и домашнюю цель.
Часы: Ширина = ширина стрелок, если нет изображений
Датчики:
Диапазон = максимальное значение датчика (т. е. 150 = 150 миль в час) достигает 100+)
  Тип = 0-3 – Круглый циферблат, 4 / 5 – Горизонтальная полоса, 6 / 7 – Вертикальная полоса (с и без циферблата для тех, кто хочет перетянуть датчик в кожу)
Угол и развертка для каждого датчика управляются текстовым элементом прямо над ним. Подъем/спуск определяется по углу 45-180 град.
Название шрифта

Цвет шрифта, шкалы, следов и т. д. в десятичном формате: красный, зеленый, синий

Список элементов ComboBox:

0 курс
1 горизонт Компас
2 Compass
3 узла
4 высота
5 одометра
6 долгота
7 Latitude
8 Time
9 Короткие даты
10 Lange Date
11 Поездка
12 Дистанция Главная
13 Сигнал
14 Спутники
15 часов
16 Домашняя цель
17 Trails
18 Speed ​​
19 Speedometer
20 Readlecolor
21-22 OBD2 Speed ​​+ MAGET
23-24 OBD2 MPG + GUAGE
25 OBD2 LTMPG
26-27 OBD2 RPM + MASE
28 -29 OBD2 CLV + Gauge
30-31 OBD2 TimingAdv + Gauge
32-33 OBD2 AIT + Gauge
34-35 OBD2 MAF + Gauge
36-37 OBD2 TP + Gauge
38-39 OBD2 IMP + Gauge
40-39 OBD2 STFT1 + Датчик
42–43 OBD2 STFT2 + Датчик
44–45 OBD2 LTFT1 + Датчик
46–47 OBD2 LTFT2 + Датчик
48–49 OBD2 FP + Датчик
50–51  OBD2 CT + Датчик
52  OBD2 CT + Датчик
52  OBD2 Отключение OBD2
54–55 Напряжение OBD2 + манометр
56–57 Графики
Трек сделал хорошие градусы истинными
Горизонтальный компас
Стрелка (размер отключен, если Arrow. png)
Узлы
Футы или метры
Суммирует расстояние

Отображение зависит от региональных настроек
” ”
” ”
Расстояние в милях/километрах с момента запуска или перехода в спящий режим
Расстояние в милях/километрах от отмеченной точки
Сила сигнала бары. Размер зависит от размера шрифта.
Круглое отображение спутниковых местоположений
Аналоговые часы
Прямоугольник, нарисованный относительно текущего местоположения (если установлена ​​путевая точка «Установить исходное положение»)
Хлебные крошки
миль/ч или км/ч
Циферблат спидометра.
Используется для цвета всех игл и измерительных стержней
миль/ч/км/ч по OBD2 (использует XOBD)
Мгновенное/среднее значение миль на галлон, основанное на MAF+Speed+LTFT1
Среднее долгосрочное значение MPG (будет удалено)
RPM Text + x100 Gauge
Значение постоянной нагрузки
Время опережения в градусах
Температура воздуха на впуске
Датчик массового расхода воздуха
Положение дроссельной заслонки Датчик
Давление во впускном коллекторе
Кратковременная коррекция подачи топлива, ряд 1
Кратковременная коррекция подачи топлива, ряд 2
Долговременная коррекция подачи топлива, ряд 1
Кратковременная коррекция подачи топлива, ряд 2
Давление топлива
Температура охлаждающей жидкости
Пройденный путь с момента установки
Расстояние после сброса
Напряжение батареи
На диаграммах используются приведенные выше номера для элемента диаграммы


Другие элементы управления:

Остановка, файлы журнала и ползунок скорости предназначены для воспроизведения журналов. Просто нажмите на файл для его запуска. Журналы транслируются другим Приложения GPS, часы-компас и все дисплеи будут отражать исходные данные.

Метрическая система — Устанавливает для всех дисплеев значения в метрической системе.
Фиксированный север — обратное вращение компаса. Отображение Сатс, Главная Цель, следы и компас будут направлены на север.

Поле со списком скинов показывает папки, которые содержат несколько файлов bmp или png и находятся в той же папке, что и Compass.exe
  Background.png — это фоновое изображение
  Стрелка.png — это компас
  Needle.png — это стрелка, используемая для всех манометров
  Needle2.png — это стрелка, используемая для всех 120-градусных манометров (Needle.png — это используется, если отсутствует) (120 и 240 по умолчанию, если параметр Sweep установлен на 0)
  Hour.png, Minute.png, Second.png – это стрелки часов
  GaugeH.png и GaugeV.png предназначены для датчиков H/V Background.bmp отсутствует, у него будет немного прозрачный фон больше, чем стрелка.
Если какое-либо другое изображение отсутствует, оно будет нарисовано внутри.
Для bmp используйте черный цвет в качестве прозрачного.

Параметры командной строки для встраивания:

  Компас <Родительское окно> <Смещение по X> <Смещение по Y> <Обложка Папка>

  Родительское окно — окно, к которому нужно прикрепиться. Будет перемещаться вместе с окном
  Смещение по осям X и Y — смещение положения родительского окна или рабочего стола, если нет окно задано
  Skin Folder — имя папки с изображениями голени для загрузки при запуске. окно подсказки с голубым скином)
  Компас “Командная строка” -1 -1             (будет присоединен к команде окно подсказки в правом нижнем углу)
  Компас “Без названия – Блокнот” 0 -1              (будет прикреплен к блокнота в правом верхнем углу)
  Компас  400 100                                    (будет установить позицию и 400x 100y на рабочем столе)

Пути к журналам:

    HKEY_CURRENT_USER\Software\CuriousTech\Compass\TripLogPath
    HKEY_CURRENT_USER\Software\CuriousTech\XPort3\LogPath

Copyright 2021 Curious Technology

Журнал Глаз | Особенность | Компас культуры

Эндрю Лосовский о «бессмысленном авторитете» Матрицы одобрения

Каждую неделю в течение последних шести лет внутренняя страница журнала «Нью-Йорк» выглядит одинаково: две черные линии и множество простых вырезок с короткими подписями, расположенными на сетке миллиметровки.

Это Матрица одобрения, у которой есть собственный фан-блог (behindtheapprovalmatrix.com) с записями в сносках, и вскоре на американском телевидении появится побочное шоу о поп-культуре. Что касается бессмысленной инфографики, то она одна из самых спорных: освежающе простая, великолепно знаменательная и обязательная к прочтению на Манхэттене.

Большая часть привлекательности Matrix исходит из его базового дизайна. Есть четыре оси с четырьмя метками: от Высоких до Низких, от Гениальных до Презренных. Где-то между этими четырьмя точками компаса находится все и вся.Малоизвестная порода осьминогов гениальна (хотя и низкопробна). Молодой китайский беженец, который использовал латексную маску старика в качестве маскировки: презренный (и высоколобый). Новый альбом Канье Уэста? Гениальный плюс презренный.

Обычная Матрица недели может содержать модную вещь, нью-йоркские сплетни и отсылки к мировой политике, наряду с некоторыми обязательными для посещения художественными выставками и ужасным телевидением. И так продолжается.

Подзаголовок «Наш преднамеренно упрощенный путеводитель по нашим вкусовым иерархиям» впервые появился в ноябре 2004 года в ходе реконструкции Нью-Йорка Люком Хейманом.Его предложила Эмили Нуссбаум, в то время редактор журнала (сейчас она является главным редактором и часто пишет статьи), и вдохновлена ​​диаграммой в Wired, в которой элементы оцениваются в соответствии с их ценностью для гиков.

«Я искала легкую, забавную, визуальную концепцию, чтобы сбалансировать первую часть раздела, который был серьезным эссе», — говорит она сегодня, описывая «Матрицу» как «абсурдно авторитетную». Она добавляет: «Цель заключалась также в том, чтобы объединить жанры, обычно «геттоизированные», в «искусство», «кино», «музыку» и т. д.(Фактическое содержание этой первой «Матрицы» было написано Нуссбаумом, Адамом Штернбергом и Крисом Бонаносом под руководством редактора Адама Мосса.)

Матрица одобрения расположена сразу после подробного руководства «Что происходит» и является идеальным еженедельным обзором для занятых горожан, которые хотят знать, каковы ключевые культурные темы для обсуждения и что им следует о них думать. Хотя размещение элементов несколько насмешливо и часто позиционируется для создания забавных сопоставлений однострочных историй, в его интуиции есть серьезный момент: опера может быть названа презренной; графический роман может быть высокоинтеллектуальным.

Базовая сетка со всем, что вам нужно, чтобы пройти через эти неловкие паузы на коктейльных вечеринках («Я слышал, что новый графический роман Дэниела Клоуза блестяще интеллектуален»), Матрица одобрения теперь породила своих собственных подражателей, в том числе одного на страницах моды The Times. .

Низкий и презренный, высокоинтеллектуальный и блестящий, Матрица одобрения, мы приветствуем вас.

Эндрю Лосовски — писатель и редактор из США.

Впервые опубликовано в Eye no.78 том. 20.


SOLR, UCM проводит диалог с сотрудником Compass для обсуждения прав рабочих

Ник Фрэнсис/Daily Senior Staffer

Около 35 студентов собираются в университетском христианском служении и слушают, как Валентина Эспиноса рассказывает свою историю после 17 лет работы в Northwestern. По словам Эспинозы, забастовка становится все более вероятной, поскольку Compass Group не слышит требований профсоюза.

Валентина Эспиноса только что начала свой 17-й год работы домработницей в Центре Джеймса Аллена на Северо-Западе, который теперь работает по субподряду с Compass Group.

Она мать-одиночка дочери, которая пользуется слуховыми аппаратами и проходит терапию, не покрываемую Medicaid. Она зарабатывает 14,76 долларов в час. Состояние здоровья, которое покрывает Medicaid, также исчезнет, ​​как только ее дочери исполнится 18 лет, а Эспиноса не получает медицинскую страховку через Compass.

Во вторник в ратуше, организованной университетским христианским министерством и спонсируемой организацией «Студенческие организации за трудовые права», Эспиноза, одна из многих профсоюзных работников, поделилась своей историей с аудиторией из 35 студентов.

Рабочие встретились для переговоров с Compass ранее в тот же день, после того как компания отменила свою первую согласованную дату в предыдущую пятницу. По словам Эспинозы, сотрудники, представленные UNITE HERE Local 1, продолжали оказывать давление на Compass в отношении различных прав работников, включая прожиточный минимум в размере 19,88 долларов США и гарантированное медицинское страхование. Почти двумя неделями ранее 95% рабочих санкционировали забастовку в качестве стратегии, если Compass по-прежнему не сможет удовлетворить их потребности.

По мере продолжения переговоров, Эспиноса сказал, что перспектива пикета становится все более и более реальной и почти неизбежной, тем более, что рабочие чувствуют, что Compass не набирает обороты.

«(Эспиноса) также хочет поблагодарить нас за поддержку, которую мы оказывали до сих пор», — сказал студент, переводивший для Эспинозы. «Она почти уверена, что в конце концов им придется нанести удар».

В дополнение к тому, что работники теряют свою заработную плату и рискуют своим статусом занятости, забастовка также может непосредственно затронуть студентов. Член SOLR и юниор SESP Neva Legallet обеспокоена тем, что университет может не возместить расходы студентов, если рестораны в кампусе закроются во время забастовки.

Тем не менее, Эспиноза подчеркнула, что она и другие работники глубоко заботятся о студентах, и что простые жесты, такие как приветствие сотрудников и вопросы о том, как прошел их день, показывают ценную поддержку.

«Когда вы идете в столовые, очень важно говорить работникам, что вы на их стороне и поддерживаете их, — сказал Легаллет.

Министерство сотрудничало с SOLR и UNITE HERE Local 1, когда рабочие проголосовали за забастовку, предложив поддержать их, устраивая собрания, потому что технически их здание не находится на территории университета.

Модератор ратуши Джордан Мухаммад сказал, что, хотя министерство является явно христианской организацией, его поддержка трудовых прав является примером преодоления разрыва между группами с особыми интересами в кампусе.

«Нам нужно быть сообществом, и мы должны быть вовлечены, особенно в вопросы, которые действительно важны для всех», — сказал второкурсник по связям с общественностью. «Я очень надеюсь, что другие организации смогут увидеть свои темы и роли как пористые, особенно в отношении столь важных вопросов».

Эспиноса сказал, что действия и самоотверженность студентов имеют решающее значение для удовлетворения давно назревших потребностей сообщества работников кампуса. В своем заключительном заявлении она поблагодарила собравшихся за их присутствие и поделилась тем, как трудно было рассказать о своем личном опыте.

«(Достижение наших целей) очень важно для этого, потому что мы должны установить меры для компании: мы сильны», — сказал Эспиноса. «Мы люди. Мы люди, которым нужно больше».

Электронная почта: [электронная почта защищена]

Твиттер: @nick24francis

Похожие истории:

— Рабочие столовой Северо-Запада проголосовали за разрешение забастовки от Compass Group

.

— Марш SOLR с работниками Compass и Local 1, призывает к справедливой заработной плате и уступкам COVID-19

— SOLR выпускает петицию в поддержку забастовки работников столовой и сферы обслуживания

.

Оставить комментарий
