Как обозначается индукция магнитного поля в физике? Формула и теория

добавить в закладки удалить из закладок

Содержание:

Магнитное поле относится к силовым физическим величинам – воздействует на проводник, пропускающий электрический ток. Зависит от активной длины проводника, силы Ампера и протекающего тока. Ознакомимся подробнее с понятием магнитная индукция, формулой для её вычисления, причинами появления, практическим использованием.

Теория

Магнитное поле относится к силовым, значит, его характеризуют индукцией. Последняя обнаруживается двумя путями:

•  по наличию силы Ампера, оказывающей воздействие на прямой проводник, пропускающий электрический ток;
•  пиковым вращающим моментом, действующим на закрытый контур с магнитным моментом.

Исследуя магнитные поля посредством проводящего электричество проводника, модуль их индукции вычисляется как отношение пикового значения силы Ампера FA, оказывающей воздействие на проводник к произведению силы проходящего по нему тока, умноженную на активную длину проводящего ток провода. Магнитное поле относится к однородным, если в его точках вектор B одинаков по модулю и направлению.

Направление индукции определяется по следующему алгоритму:

1. Прямолинейный проводник ориентируется в поле так, чтобы действовала как можно большая сила FA.
2. Левая рука с раскрытой ладонью помещается у проводника.
3. Четыре пальца указывают на направление протекания тока.
4. Большой палец отгибается на 90°, указывает направление F_A.
5. Вектор индукции направлен в раскрытую ладонь под углом 90°.

Алгоритм называется правилом левой руки.

Вектор индукции для соленоида входит в катушку со стороны, где ток двигается по ходу часовой стрелки.

Силовые линии обнаруживаются и при помощи металлических опилок.

Изменяя параметры поля и соленоида, формируют интересные узоры.

Магнитная индукция: формула, единица измерения

В физике индукция магнитного поля обозначается буквой B. Вычисляется по формуле:

B= F / Il, здесь:

•  F – максимальная сила Ампера;
•  I – значение тока;
•  l – длина проводника.

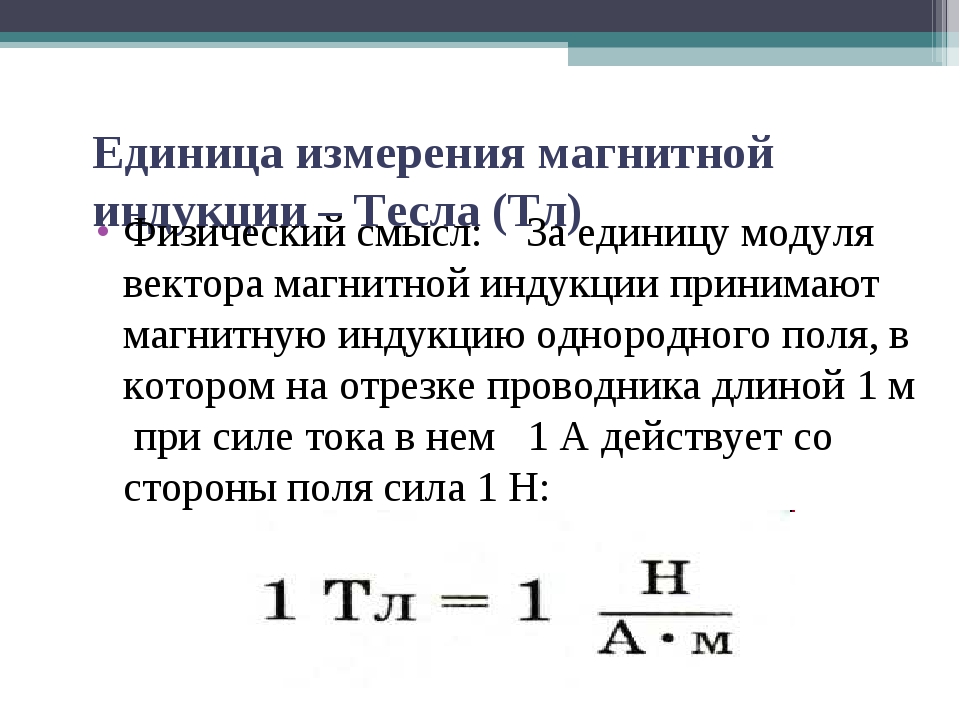

Единица измерения B: Н / (А*м) = 1 Тл – Тесла. Названа в честь югославского физика и изобретателя Никола Тесла.

Исследуя магнитную составляющую проводника при помощи замкнутого контура, направление вектора B принимают за направление, расположенное под 90° к плоскости, где установлен вращающийся контур.

По модулю B также равняется отношению пикового момента сил M, оказывающего воздействие на контур с током, к величине тока, протекающего по рамке, и её площади:

B = M / IS.

Единица измерения совпадает с описанной ранее: Н*м /А*м² = Н / А* м = 1 Тл.

Задача

Вычислить индукцию куска провода длиной 10 см, расположенного в магнитном поле 50 мН, если по нему протекает ток 5 А.

B = F / Il. Всё известно, подставляем значения в формулу.

B = 0,05 / (5*0,1) = 0,2 Тл.

Ответ: индукция равняется 0,02 Тл.

Поделитесь в социальных сетях:

24 октября 2021, 21:03

Физика

Could not load xLike class!

Магнитная индукция: определение простыми словами и формулы вычисления

Магнитная индукция — это силовая характеристика магнитного поля в выбранной точке пространства. Она определяет силу, с которой магнитное поле воздействует на заряженную частицу, что движется внутри него. Магнитная индукция считается фундаментальной характеристикой магнитного поля (как напряжённость для электрического поля).

Магнитная индукция описывает магнитную силу (вектор) на тестовом объекте (например, на куске железа) в каждой точке пространства. Простыми словами: если естественный магнит поднести к магнитным веществам (таким, как железо, никель, кобальт и т. д.), это вызовет в них магнитные свойства, которые называются “магнитной индукцией”. Магнитная индукция используется для создания искусственных магнитов.

Магнитная индукция также называется плотностью магнитного потока.

Магнитная индукция измеряется:

• в системе СИ единицей тесла (Тл),
• в системе СГС единицей гаусс (Гс).

Соотношение между Тл и Гс: 1 Тл = 10 000 Гс.

Магнитная индукция — это векторная величина и обозначается буквой B со стрелочкой:

Индукция (от лат. inducere — вводить, наведение) — производство токов в цепи под действием магнита или другого тока.

Формулы вычисления магнитной индукции

Формула магнитной индукции:

Формула магнитной индукции: B = Mmax/IS

Где:

• B — индукция магнитного поля (в Тл)
• Mmax — максимальный крутящий момент магнитных сил, приложенных к рамке (в Нм)
• l — длина проводника (в м)
• S — площадь рамки (в м²)

Другие формулы, где встречается B

Эти формулы также можно использовать для её расчёта.

Сила Ампера:

Сила Ампера: Fa=IBL sinα

Где:

• Fa — сила Ампера (в Н — ньютон)
• I — сила тока (в А — ампер)
• B — индукция магнитного поля (в Тл)
• L — длина проводника (в м)
• α — угол между вектором В и одним из направлений (силы тока, скорости или др. ; измеряется в рад. или град.)

Сила Лоренца:

Сила Лоренца: Fл = qvB sinα

Где:

• Fл — сила Лоренца (в Н — ньютон)
• q — заряд частицы (в Кл — кулон)
• v — скорость (в м/с)
• B — индукция (в Тл)
• α — угол между вектором В и одним из направлений (силы тока, скорости, или др.; измеряется в рад. или град.))

Магнитный поток:

Магнитный поток: Ф = BS cosα

Где:

• Ф — магнитный поток (в Вб – вебер)
• B — индукция (в Тл)
• S — площадь рамки (в м²)
• α — угол между вектором В и одним из направлений (силы тока, скорости, или др.; измеряется в рад. или град.))

Электромагнитная индукция и магнитная индукция: какая между ними разница?

Электромагнитная индукция — это производство электродвижущей силы, создаваемой в результате относительного движения между магнитным полем и проводником.

Магнитная индукция может производить постоянный магнит, но может и не производить.

Электромагнитная индукция создаёт ток, но таким образом, что этот созданный ток противодействует изменению магнитного поля.

В электромагнитной индукции используются магниты и электрические цепи, а в магнитной индукции используются только магниты и магнитные материалы.

Узнайте также про:

• Магнитное поле,
• Магнитное поле Земли,
• Уравнения Максвелла
• Напряженность электрического поля.

Дата обновления 01/06/2021.

---

---

Другие значения и понятия, которые могут вас заинтересовать

• Магнитное поле
• Сила Архимеда
• Магнитное поле Земли
• Напряженность электрического поля
• Уравнения Максвелла
• Законы Ньютона
• Юпитер
• Модуль Юнга
• Резонанс
• Метафора

Узнай Что Такое: узнайте значения, понятия и определения.

ПоследниеПопулярныеКонтактыПолитика КонфиденциальностиО нас

2018 – 2022 © 7Graus

Калькуляторы магнитного поля Земли. Инструкции

Он-лайн калькуляторы для оценки текущих и прошлых значений магнитного поля. Если вам нужно только магнитное склонение (вариация) за один день с 19:00 по настоящее время, посетите наш калькулятор склонения . Если вам нужны все семь компонентов магнитного поля для одного дня или диапазона лет с 1900 года по настоящее время, посетите наш Калькулятор магнитного поля . Прежде чем использовать этот калькулятор, прочтите приведенные ниже инструкции. Калькулятор исторического склонения США Этот калькулятор использует модели склонения США для расчета склонения только для совпадающих США с 1750 года по настоящее время. Из-за различий в доступности данных (зарегистрированные наблюдения магнитного поля) западная часть США может не иметь значений до начала 1800-х годов. Вы также можете вычислить значения для области . См. инструкция по району. Солнечные возмущения могут вызвать значительные различия между расчетными и фактическими значениями поля. Вы можете проверить текущие солнечные условия от NOAA Центр прогнозирования космической погоды. Значения вычисляются с использованием текущего Международное геомагнитное эталонное поле , принятое Международная ассоциация геомагнетизма и аэрономии . Значения являются оценками, основанными на IGRF10, и обычно имеют точность в пределах 30 угловых минут для D и I и 100–250 нТл для силовых элементов (F, H, Z, X и Y). Требуется ввод: Местоположение (широта и долгота), вводится либо в десятичных градусах или градусов, минут и секунд (целые числа, разделенные пробелами) . Примечание. Если вы не знаете свою широту и долготу и живете в Соединенных Штатах, введите свой почтовый индекс в соответствующее поле и используйте кнопку « Get Location » или поле выбора страны и города слева. Также предоставляются ссылки на US Gazetteer и Getty Thesaurus, хорошие источники информации о широте и долготе для США и мира соответственно. Высота (рекомендуется для использования в самолетах и ​​спутниках) в футах, метрах или километрах над средним уровнем моря. Дата в формате Год, Месяц, День (по умолчанию используется текущий день). Имеются две записи даты, обеспечивающие возможность расчета значений магнитного поля в течение ряда лет. Обе даты по умолчанию соответствуют текущему дню. Если вам нужны только текущие значения полей, больше ничего вводить не нужно! Если вы хотите узнать значения магнитного поля за ряд лет (например, с 1967 по 2017 год), введите самая старая дата в поле Дата начала и самая последняя дата в поле Дата окончания коробка. Размер шага даты (используется только для диапазона лет) — количество лет между расчетами. Например, если вы хотите узнать значения магнитного поля от 19от 67 до 2017 для каждых двух лет, введите 1967 в качестве начального года, 2017 в качестве конечного года и 2 в качестве размера шага. Чтобы вычислить значения поля, нажмите Compute! Кнопка . Результаты включают семь полевых параметров и текущую скорость изменения за последний год: Склонение (D) положительное восточное, в градусах и минутах Годовое изменение (dD) положительное на восток, в минутах в год Положительный наклон (I) вниз, в градусах и минутах Годовое изменение (dI) положительное вниз, в минутах в год Горизонтальная интенсивность (H), в наноТесла Годовое изменение (dH) в наноТесла в год Север Компонент H (X), положительный север, в наноТесла Годовое изменение (dX) в наноТесла в год Восточная компонента H (Y), положительная восточная, в наноТесла Годовое изменение (dY) в наноТесла за год Вертикальная интенсивность (Z), положительное вниз, в наноТесла Годовое изменение (dZ) в наноТесла в год Общее поле (F), в наноТесла Годовое изменение (dF) в наноТесла в год Вы можете увидеть больше информации о необходимом вводе или полученные результаты. Для получения дополнительной информации о магнетизме, регулировке компаса, вычислении пеленга, пожалуйста, посетите наш Страница ответов на часто задаваемые вопросы (FAQ). Перейти к Вычислить значения полей . Вернуться к началу страницы Требуемый ввод Ввод информации о местоположении Если вас интересует местоположение в США, вы можете ввести свой почтовый индекс в отведенное место и нажать кнопку « Получить местоположение ». Широта и долгота для этого почтового индекса (сохраненные в Бюро переписи населения США) будут автоматически заполнены в области местоположения. Если значение не отображается, вероятно, возникла проблема с получением местоположения для введенного почтового индекса. В этом случае введите широту и долготу непосредственно в соответствующие поля. Если вы вводите местоположение в градусах, минутах и ​​секундах, введите значения для всех трех значений, разделенных пробелами, даже если значение равно нулю . Например, если вы находитесь на широте 35° 30′ 0″, введите 35 30 0. Помните, что в минуте 60 секунд, а в градусе 60 минут, поэтому 35° 30′ 0″ эквивалентно 35 500. Не вводите в поле обозначение N, S, E или W! Вместо этого убедитесь, что для вашего местоположения установлен правильный выбор справа от поля. N означает широту северного полушария, S — широту южного полушария, W — долготу западного полушария, E — долготу восточного полушария. США (в основном) расположены в северном (N) и западном (W) полушарии. Широта колеблется от 90° южной широты (южный полюс) до 90° северной широты (северный полюс), где 0° означает экватор. Долгота колеблется от 0° (Гринвич, Англия) на восток до 90° восточной долготы (Бангладеш) до 180 градусов и на запад через Атлантический океан до 90° западной долготы (Джексон, Мичиган) до 180 градусов западной долготы. Например, местоположение Луисвилля, штат Кентукки, США: 38,2247° северной широты, 85,7412° западной долготы, что также выражается как 38° 13′ 29″ северной широты, 85° 44′ 28″ западной долготы. Ввод информации о дате Имеются две записи даты, обеспечивающие возможность расчета значений магнитного поля за ряд лет. Если вам нужен диапазон дат, введите свою самую старую дату в поле «Дата начала», самую последнюю дату в поле «Дата окончания» и введите количество лет между вычислениями в поле «Размер шага даты». Например, если вы хотите узнать значения магнитного поля с 1900 по 2017 год с интервалом в 3 года, введите 1900 1 1 в качестве начальной даты, 2017 1 1 в качестве конечной даты и 3 в качестве размера шага. Дата окончания должна быть больше или равна дате начала. Не вводите размер шага (по умолчанию равен нулю), если вы не вычисляете диапазон лет. Модель магнитного поля IGRF обновляется каждые 5 лет, чтобы обеспечить возможность опережающего расчета магнитного поля. Например, IGRF12, принятый в 2005 г., действовал до 1 января 2020 г. Если вы введете дату окончания, превышающую период действия модели, вы получите сообщение об ошибке с просьбой ввести действительную дату. Вход на высоту Высота над уровнем моря особенно важна при расчете магнитного поля в самолете или на больших высотах. Если вы не уверены в своей высоте и интересуетесь местоположением на поверхности Земли, достаточно значения по умолчанию 0. Пожалуйста, введите высоту в километрах (от -1 до 600) Нажмите кнопку “Вычислить” , когда будете готовы. Вернуться к началу страницы Область ввода Чтобы вычислить значения поля для области, введите крайнюю северную и самую южную широту, размер шага для широты, крайнюю западную и крайнюю восточную долготу и размер шага для долготы. Например, если вас интересует сетка склонений для граничащих США со значениями, вычисляемыми через каждые 5 градусов широты и долготы, вы должны ввести (щелкните пример, чтобы увеличить изображение): Вернуться к началу страницы Чтение результатов Магнитные параметры склонение, наклонение, горизонтальная составляющая, северная составляющая, восточная составляющая, вертикальная составляющая и общее поле (D, I, H, X, Y, Z и F) вычисляются на основе последних данных Международного эталонного геомагнитного поля ( IGRF) модель основного магнитного поля Земли. Точность угловых составляющих (склонение, D и наклон, I) сообщается в угловых градусах и минутах и ​​обычно находится в пределах 30 минут. Точность компонентов силы (горизонтальная — H, север — X, восток — Y, вертикальная — Z и общая сила — F) обычно находится в пределах от 100 до 250 нанотесла. Локальные возмущения и попытки использовать модель за пределами допустимого диапазона дат могут привести к большим ошибкам. Перед использованием IGRF ознакомьтесь с «Предупреждением о вреде для здоровья». Везде используются следующие условные обозначения: склонение (D) положительный восток, наклон (I) и вертикальная интенсивность (Z) положительный вниз, северная составляющая (X) положительный север и восточная составляющая (Y) положительный восток. Горизонтальная (H) и общая (F) интенсивности всегда положительны. Подробнее о параметрах магнитного поля Земли см. Часто задаваемые вопросы. Вернуться к началу страницы

Тесла является физической единицей магнитной индукции si

Тесла.





Тесла – единица измерения плотности магнитного потока, напряженности и индукции магнитного поля в Международной системе единиц (СИ). Тесла в качестве единицы измерения – российское обозначение TL и международное обозначение – T.



Тесла как единица измерения

Использование Тесла

Производительность Тесла в других единицах измерения – формула

Преобразование Тесла в другие единицы измерения Тесла

Интересные примеры

Другие единицы измерения



Тесла как единица измерения:

Тесла – единица измерения плотности магнитного потока, напряженности и индукции магнитного поля в Международной системе единиц (СИ) , названный в честь изобретателя Николы Теслы.

Тесла в качестве единицы измерения используется русское обозначение ТЛ, а международное обозначение – Тл. вектор магнитной индукции, при токе 1 ампер сила 1 ньютон. Другими словами, один тесла равен напряженности поля, действующего на проводник с силой в один ньютон на метр проводника при токе на каждый ампер тока.

Аналогично, один Тесла представляет плотность магнитного потока один Вебер на квадратный метр.

T = кг/(S2·A) = N/(A·m) = WB/м2.

1T = 1 кг/(1 S2 · 1 A) = 1 N / (1 · 1 м) = 1 WB/м2 1.

В международную систему единиц Теслы ввели решением XI Генеральной конференции мер и весов в 1960 г., одновременно с принятием СИ в целом. В соответствии с правилами СИ и родственными производными единицами именуются ученые, название единицы «Тесла» пишется со строчной буквы, а ее обозначение — с заглавием (TL). Такое написание обозначения сохраняется в символах производных единиц, образованных с помощью Тесла.



Использование Тесла:

В Тесла измеряли плотность магнитного потока, напряженность и индукцию магнитного поля.



Просмотр Тесла в других единицах – по формуле:

Через основные и производные единицы СИ Тесла выражается следующим образом:

Т = кг/(С2·А)

Т=Н/(А·А) м)

T = ВБ/м2

T = В·с/м2

где А – ампер, В вольт, ВБ – Вебер, N – Ньютон, м = метр, с – секунда, кг – килограмм.



Перевод Тесла в другие единицы измерения:

1 Тесла = 10 000 Гаусс.

1 Тл = 1⋅109 гамма.



Кратные и дробные единицы Теслы:

Кратные и дольные единицы образуются с использованием стандартных префиксов СИ.

Несколько				Дольный
значение	имя	маркировка		значение	имя	маркировка
101 Т	декады	датл	ДАТ	10-1 турецких лир	смерть	ДТЛ	дТ
102 турецких лиры	ректоцеле	ГТЛ	чТ	10-2 турецких лир	сантатекла	СТЛ	КТ
103 турецких лиры	кинотека	КТЛ	кт	10-3 турецких лиры	миллитесла	МТЛ	мТ
106 турецких лир	мегатесла	МТЛ	МТ	10-6 турецких лир	микротесла	мкТ	мкТл
109 турецких лир	гигател	ГТЛ	ГТ	10-9 Т	нанотесла	нТл	нТл
1012 турецких лир	таратала	ТТЛ	ТТ	10–12 турецких лир	пикотесла	ПТЛ	РТ
турецкие лиры 1015	плитыa	ПТЛ	ПТ	10–15 турецких лир	фемтотесла	9 турецких лир0030	футов
1018 турецких лир	Exately	ЭТЛ	ЭТ	10–18 турецких лир	артотека	АТЛ	по
1021 TL	усадьба	ЗТЛ	ЗТ	10-21 турецких лир	септик	ЗТЛ	зТ
1024 турецких лир	иттецу	ИТЛ	YT	10–24 турецких лир	иактамаза	ИТЛ	иТ



Интересные примеры:

Внешняя космическая магнитная индукция составляет от 0,1 до 10 нанотесла (от 10-10 до 10-8 TL TL).
