Как пользоваться компасом – 👣 пошаговая инструкция

Компас определяет стороны света и дает возможность дойти до объекта по выбранному азимуту. Прибор может понадобиться, если человек заблудится и в лесу, в горах или другой местности.

Туристы и грибники часто берут с собой только смартфон. Если сеть потеряна, телефон становится бесполезным. Компас показывает стороны света в любую погоду, он прост в использовании и не много весит.

Содержание

Правила ориентирования по компасу
📝 Как составить точный маршрут по азимуту без карт
Какие существуют виды компасов
Проверка работоспособности магнитного компаса
Что делать, если компас сломался в лесу
⌚ Ориентирование по Солнцу и часам
📹 Ориентирование по звездам – видео
🌗 Ориентирование по Луне
👍 Простой компас своими руками

Правила ориентирования по компасу

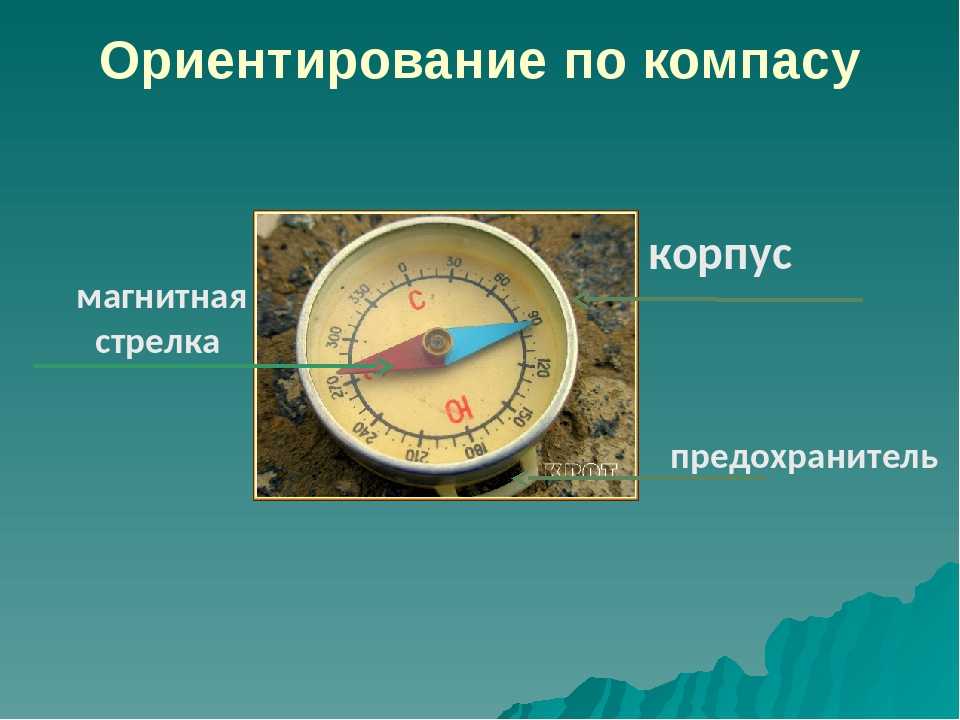

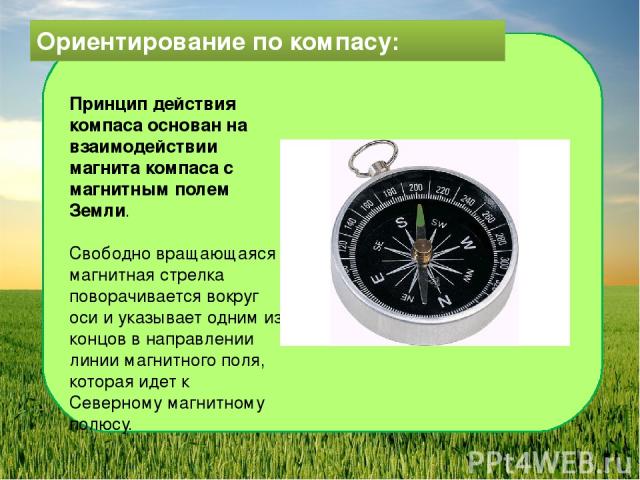

Магнитный компас представляет собой коробочку, закрытую стеклом. Внутри корпуса находится круговая шкала с градуировкой от 0 до 360°. В центре круга — ось, на которой свободно вращается стрелка. Красный конец указывает на юг, синий — на север.

Нулевую отметку на шкале обязательно совмещают с северным направлением. Если этого не сделать, все замеры азимута будут неверными. Азимутом называют угол между направлением на север и на предмет (по часовой стрелке).

При использованием компаса нужно отойти в сторону от металлических объектов (машины, мотоцикла, ЛЭП), убрать подальше железные предметы. Иначе компас покажет неверное направление.

Сложность ориентирования в лесу зависит рельефа. Проще всего ходить по горной залесенной местности, так как на ней есть скалы и вершины. Поднявшись повыше, можно увидеть реки, огни города, другие ориентиры.

Если местность равнинная или слабо холмистая, а лес густой, нужно часто сверяться с компасом и выбирать хоть какие-то маяки для движения.

Труднее всего выдерживать направление в пасмурный день на ровной местности.

Сложно двигаться прямо по заросшей кустарником степи и тундре.

Двигаясь по лесу без компаса, можно выйти на то же место, откуда ушел. Длина окружности зависит от длины шага и составляет 3-10 км. Чтобы этого не случилось, следует постоянно сверяться с компасом.

📝 Как составить точный маршрут по азимуту без карт

Магнитный компас позволяет построить точный маршрут без карты. Это можно сделать с помощью азимутов.

Предположим, что человек стоит на берегу реки, хочет уйти в лес и вернуться вечером.

Для этого:

Входят в лес и встают спиной к точке старта (к берегу).
Освобождают зажим стрелки, кладут компас на раскрытую ладонь.
Совмещают северный конец стрелки с нулем шкалы.
Через центр компаса проводят воображаемую прямую в сторону леса (или используют визирное устройство) и смотрят значение на шкале. Это прямой азимут, направление движения.
Чтобы выйти обратно, достают компас, находят север и совмещают его с нулем.
На другом конце линии, проведенной через центр стрелки и прямой азимут, находится значение обратного азимута. Обратный азимут (направление в сторону реки) отличается от прямого на 180 градусов.

Если нужно построить сложный маршрут, используют блокнот, транспортир и считают шаги. Опытным путем измеряют среднюю длину шага. На местности, для удобства, считают пары шагов.

На лист бумаги наносят точку стояния, транспортиром откладывают азимут (север находится в верхней части эскиза) и проводят линию направления движения.
Двигаются по местности по азимуту, считая пары шагов.
Выйдя в нужную точку, записывают количество шагов, обозначают ее на эскизе.
Визуально определяют другой отдаленный ориентир, берут азимут и двигаются к следующей точке.

Имея опыт, можно составить маршрут с погрешностью не более 2-3 градусов. Чтобы вернуться обратно, достаточно брать обратные азимуты и считать шаги.

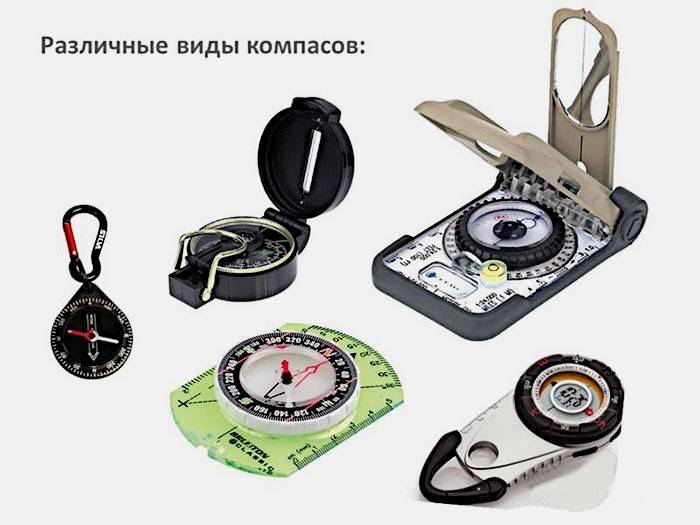

Какие существуют виды компасов

По принципу работы компасы делят на 2 группы — магнитные и немагнитные. К немагнитным относятся электромагнитные, электронные компасы и гирокомпасы.

Вид компасов	Описание
Магнитный	Принцип работы прибора: стрелка из намагниченной стали автоматически устанавливается параллельно силовым линиям магнитного поля Земли, поэтому один ее конец указывает на север, другой — на юг. Виды магнитных компасов: геологический, туристический, горный, горно-геологический и другие.
Электромагнитный	Компас представляет собой электрогенератор. Рамки с обмотками являются ротором, статор — магнитное поле Земли. При движении самолета и корабля в магнитном поле планеты возникает возмущение. Соотношение напряжений указывает курс на север и позволяет выбрать азимут движения.
Гирокомпас	Гирокомпас — механический прибор, показывающий направление географического меридиана. Основной элемент компаса — гироскоп (один или несколько). В вычислениях прибор использует данные вращения Земли.

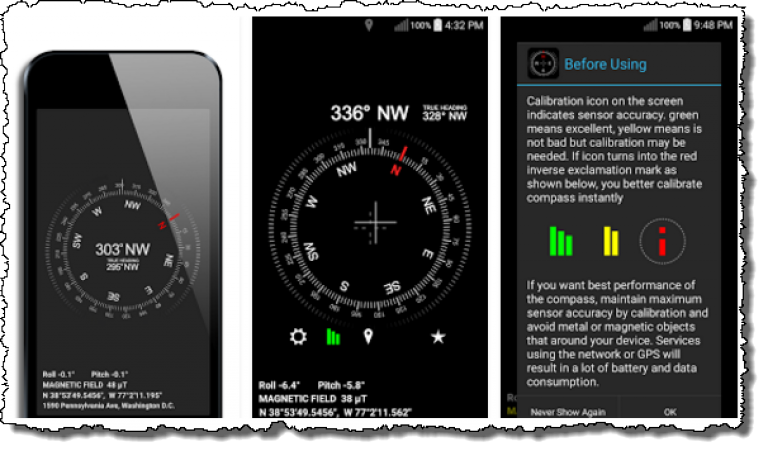

Электронный	Компас определяет координаты, используя данные спутниковой навигации. Информация отображается на собственном или внешнем дисплее. Прибор передает значения на автопилот, радар, телефон и другие устройства. Электронный компас может использовать или не использовать сигналы GPS.

Подробнее о видах компаса смотрите в этой статье.

Проверка работоспособности магнитного компаса

Компас работает нестабильно в переменном магнитном поле, создаваемом промышленным оборудованием, в заводских цехах, над железорудными месторождениями. Для нормальной работы прибора достаточно выйти из такого места.

Если поднести к компасу металлический предмет, стрела укажет на него. Если предмет убрать, она укажет на север. Так можно сделать несколько раз. Если стрелка возвращается к одному и тому же направлению — прибор исправен.

Правильность работы магнитного компаса проверяют с помощью телефона. Если есть доступ в интернет, включают навигатор или другую программу, где показаны стороны света. Компас и телефон кладут рядом и сравнивают направления стрелок.

Что делать, если компас сломался в лесу

Если компас вышел из строя в лесу, можно определить стороны света по солнцу, звездам, и Луне.

В лесу есть и другие приметы для ориентирования. Так, с южной стороны кроны деревьев более пышные. На южных склонах лес выше и гуще.

Мха и лишайников больше на северной стороне ствола или валуна (но в густом лесу различия не заметны). Можно пощупать мох, с севера он более влажный. У большого муравейник южный склон пологий, северный — крутой.

⌚ Ориентирование по Солнцу и часам

Часы кладут на горизонтальную поверхность. Часовую стрелку направляют на Солнце. Угол между часовой стрелкой и цифрой 2 (зимой — цифрой 1) делят напополам. Эта линия указывает направление север-юг.

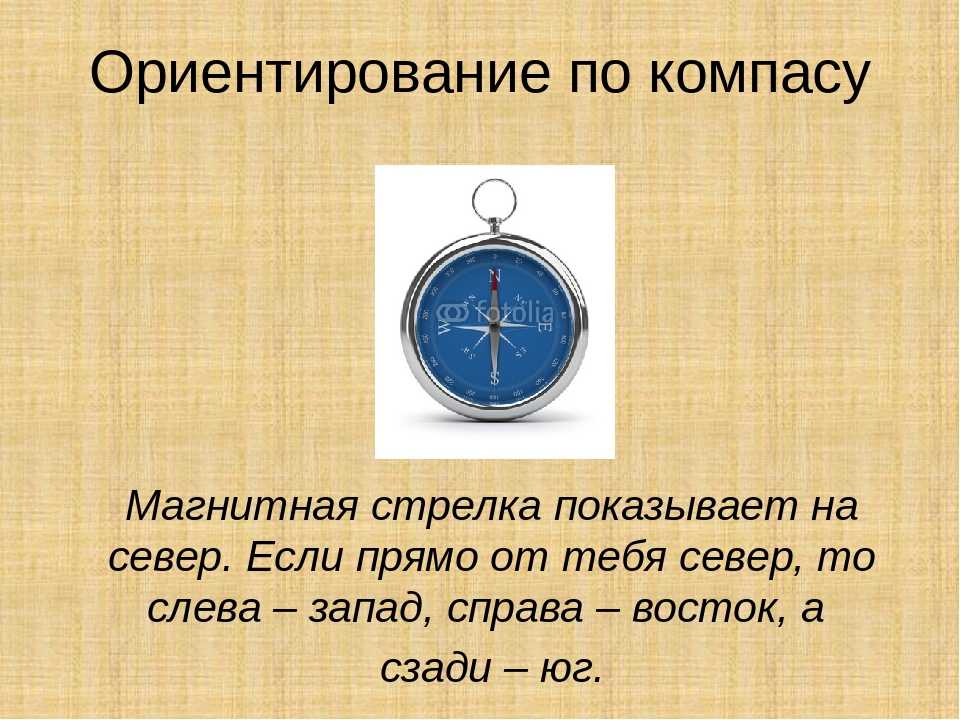

Если встать лицом на север, сзади будет юг, слева — запад, справа — восток. В 12 часов дня солнце находится на юге. Часы должны идти по местному времени. До полудня делят левый угол, после полудня — правый.
Ориентирование по тени шеста (гномона). В землю вертикально втыкают палку длиной до метра и отмечают конец тени колышком. Через 15-25 минут отмечают второе положение тени (также колышком).
Отметки соединяют прямой линией, которая укажет направление восток-запад. Перпендикуляр, проведенный от линии, покажет направление север-юг.

В некоторых регионах ежегодно менялось зимнее и летнее время, но сейчас этого не делают. В последние годы области и края объединялись и менялись часовые пояса. Поэтому солнце может находиться на юге не в 12, а в 11 или 13 часов. Это можно уточнить с помощью компаса.

📹 Ориентирование по звездам – видео

Для ориентирования по звездам в северном полушарии необходимо знать, как выглядят созвездия Большая и Малая Медведица, Кассиопея и Орион. Задача — найти Полярную звезду, которая неподвижна относительно других светил. От звезды проводят перпендикуляр к горизонту, который укажет на магнитный север.

Поиск по созвездиям Большая и Малая Медведица. Продлив линию от двух крайних звезд ковша Большой Медведицы (Дубхе и Мерака), откладывают 5 расстояний между этими объектами, и находят Полярную звезду. Она находится в окончании «ручки» ковша Малой Медведицы.

Ориентирование по созвездию Кассиопея. Созвездие похоже на небрежно начертанную букву М. Сначала нужно продлить крайние элементы буквы М, чтобы линии пересеклись в одной точке. Соединяем ее с центральной звездой (Нави) и продолжаем линию дальше. Самая яркая звездочка на этой прямой — Полярная звезда.

Поиск по созвездию Орион. Центральную звезду пояса Ориона (Альцилам) и лямбду (λ) Ориона (находится над Бетельгейзе и Беллатрикс) соединяют линией. На этой прямой лежит Полярная звезда.

📹 Видео – как ориентироваться ночью по звездам

🌗 Ориентирование по Луне

Чтобы определить растущая Луна или убывающая, проводят рядом с серпом вертикальную линию. Растущая образует с прямой букву Р. Серп, напоминающий букву С, говорит о том, что Луна стареющая. Нужно сказать, что в южном полушарии все будет с точностью до наоборот.

Рассмотрим ориентирование на примере:

Делим лунный диск на 12 частей и смотрим, сколько делений заполнено светом. Например, освещено 7 частей из 12.
Смотрим на часы, которые показывают 19 часов ровно.
Так как луна растущая, от 19 отнимаем 5, получаем 12.
В 12 часов дня Солнце будет находиться на линии, соединяющей Луну с Землей и строго на юге.
Если бы луна была стареющая, то к 19 прибавляли бы 7.

Полная Луна в полночь находится на юге, в 19 часов — на востоке, в 7-8 утра — на западе.

👍 Простой компас своими руками

Сделать самодельный компас не сложно. Для этого подойдут материалы, которые можно найти дома, в походном рюкзаке, в охотничьей избушке и даже на свалке.

В блюдце наливают воду. Подойдет углубление в камне, лужа со стоячей водой.
Берут стальную иглу для ручного шитья и энергично натирают ее стальным ножом, лезвиями ножниц или грубой тканью (джинс, сукно, хлопок). Во время трения игла намагничивается.
В емкость с водой кладут листик дерева, на него — иглу. Кружение листа быстро прекратится.
Один конец иглы покажет на магнитный север, противоположный конец — на южный полюс.

Вместо листа можно использовать кусочек бумаги, винную пробку. Иглу можно не класть сверху, а проткнуть ею поплавок. Кусочек стальной проволоки также подойдет для изготовления компаса.

Как ориентироваться по компасу: краткая инструкция с описанием

Опубликовано Olga в 07.07.201907.07.2019

Компас уже много десятилетий остается основным средством ориентирования на местности. Конечно, современные туристы часто пользуются навигаторами и другими цифровыми средствами для определения местоположения и составления маршрута. К сожалению, технические новинки далеко не всегда можно использовать. Здесь на помощь и приходит обычный компас, с помощью которого можно найти путь в цивилизацию.

В сегодняшней статье мы расскажем, как ориентироваться по компасу правильно, чтобы определить стороны света, азимут или выбрать правильное направление движения.

Содержание:

1 Инструкция, как ориентироваться по компасу
2 Как определить стороны света
3 Ориентирование по компасу и карте
- 3.1 В лесу
- 3.2 Определение азимута
- 3.3 Выбор направления
- 3.4 Определение текущего местоположения
4 Особенности использования различных компасов

Инструкция, как ориентироваться по компасу

Изначально прибор использовался только для определения сторон света, но если следовать определенным правилам, с его помощью можно сделать и множество других полезных для ориентирования вещей (рисунок 1).

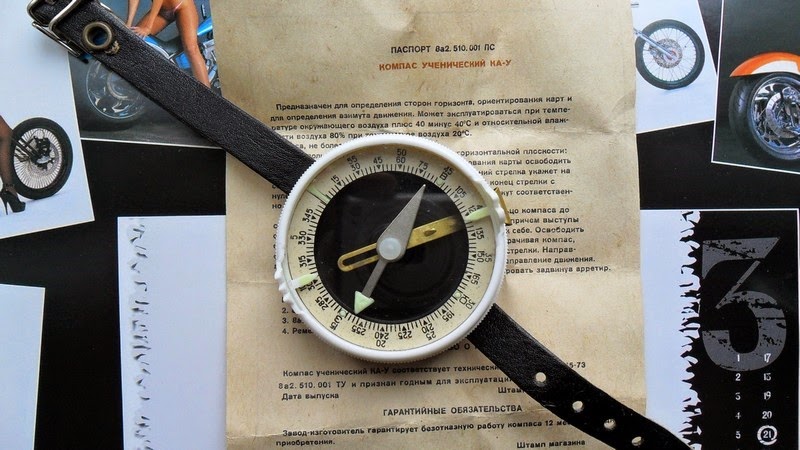

Рисунок 1. Прибор отличается простотой использования

Ориентирование по компасу происходит так:

Стрелка всегда указывает на север, поскольку она чувствительна к металлу. Учитывая эту особенность, главное правило инструкции к компасу гласит, что его нельзя использовать рядом с металлическими предметами, линиями электропередач или железнодорожными путями, так как показания будут искажаться.
При использовании прибор обязательно нужно положить на ровную поверхность и постараться не двигать его. При этом есть специальные спортивные и военные модели, показания которых не искажаются, даже если человек бежит.
По периметру прибора находится циферблат (лимб), на котором обозначены углы от 0 до 360 градусов.
Стрелки окрашены в разные цвета. Если одна стрелка красная, а вторая синяя, то первая будет указывать на юг, а вторая на север. Однако в большинстве случаев окрашена только одна стрелка и именно она указывает северное направление.

Соответственно, если встать лицом по направлению, указанному стрелкой, то юг будет находиться за спиной, запад слева, а восток справа.

Как определить стороны света

Поскольку пользоваться компасом достаточно просто, с его помощью можно всего за несколько секунд определить, где находиться север и в каком направлении следует двигаться (рисунок 2).

Пользоваться обычным магнитным компасом особенно полезно в лесу, где нет хорошего обзора местности и невозможно определить, куда лучше идти.

Научиться пользоваться компасом для ориентирования несложно. Для этого следует помнить, что прибор реагирует на любые металлические предметы и его показания могут искажаться. Поэтому, даже если вы заблудились в незнакомой местности, нужно успокоиться и определить свое местоположение.

Рисунок 2. Чаще всего устройство используют для определения сторон света

Для этого прибор укладывают на любую горизонтальную поверхность. Ладонь в данном случае не подходит, так как даже минимальная дрожь в руках может исказить показания. Лучше положить устройство на пенек. После этого нужно отпустить стопор, удерживающий стрелку и дождаться, пока она укажет в определенном направлении. Именно там и будет находиться север.

Чтобы проложить маршрут, нужно встать лицом в направлении, указанном стрелкой. Юг, соответственно, будет находиться за спиной, восток справа, а запад слева. Используя эту информацию, будет несложно выйти к цивилизации.

Ориентирование по компасу и карте

Если в вашем распоряжении есть не только компас, но и карта, можно использовать эти два предмета для более точного ориентирования на местности. К сожалению, без карты прибор позволяет определить лишь примерное местоположение (рисунок 3).

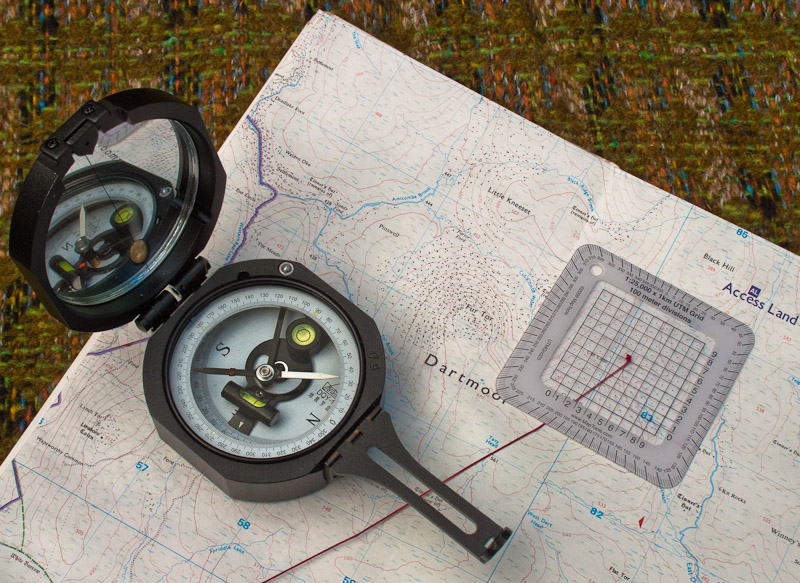

Рисунок 3. В комплексе с картой прибор позволяет достаточно точно ориентироваться

Пошагово этот процесс выглядит так:

Компас прикладывают к боковой рамке карты.
Теперь нужно повернуть карту вместе с прибором так, чтобы северная часть стрелки указывала на верхнюю рамку карты.
При этом сама стрелка должна располагаться параллельно боковой рамке.

Так, глядя на карту, и ориентируясь на направление, указанное компасом, вы сможете определить, где находиться на местности объект, отображенный схематически на карте местности.

В лесу

Когда есть определенный объект на карте, определить северную ориентацию движения с помощью компаса очень просто. Но что делать, если карты под рукой нет? В этом случае сам прибор и определенные навыки в наблюдении помогут не заблудиться даже в совершенно незнакомой местности (рисунок 4).

Эти навыки особенно полезны, если вы отправились в незнакомый лес и боитесь не найти дорогу обратно.

Итак, для начала нужно найти ориентир: любой протяженный объект. Это может быть просека, река или дорога. Предположим, что вы стоите на краю просеки. От нее нужно удаляться в лес по примерно перпендикулярной линии.

Рисунок 4. Устройство особенно полезно во время прогулок в незнакомом лесу

Немного удалившись от просеки, но оставив ее в поле зрения, нужно повернуться к ней лицом. Далее нужно достать компас, снять его со стопора и поворачивать, пока стрелка не укажет на нулевую отметку. Теперь нужно провести воображаемую линию, проходящую по центру циферблата к просеке. Фиксируем градус (отметку на шкале) возвращения. Противоположная сторона, на которую указывает окрашенная часть стрелки, будет показывать подходящее направление для движения в лес.

В дальнейшем, по мере углубления в лес, желательно периодически сверяться с правильностью движения аналогичным образом.

Определение азимута

Компасы, который используются для спортивного ориентирования, помогают точно определить направление по азимуту даже в самом густом лесу (рисунок 5).

Определение азимута – главная и первоначальная функция компаса, хотя туристы предпочитают использовать этот прибор только для определения местоположения ориентира на местности.

Для начала следует уточнить, что такое азимут. Это угол в градусах, который находится между севером (нулевой отметкой на шкале) и выбранным объектом на карте или местности. Зная, как определить азимут, можно достаточно точно определиться с направлением движения.

Рисунок 5. Определение азимута — весьма полезный навык ориентирования

Азимут отсчитывается только по часовой стрелке. Соответственно, если объект на местности будет отклонен от севера на один градус в сторону запада (против часовой стрелки), то его азимут будет равен 359 градусам.

Определение азимута проводится так:

Компас укладывают горизонтально и отпускают стопор, чтобы привести в действие стрелку прибора.
После того, как стрелка укажет на север, нужно сделать отметку на карте или найти визуальный ориентир этого направления.
Далее компас поворачивают, чтобы он указывал на интересующий объект. Естественно, в процессе поворота компаса стрелка будет по-прежнему указывать на север. Поэтому нужно визуально провести через центр циферблата черту, которая и будет служить ориентиром.

Когда компас будет «смотреть» на нужный объект, останется только вычислить значение в градусах. Этот показатель и есть азимут. Запомнив его, можно будет успешно сориентироваться даже в абсолютно незнакомой местности.

Выбор направления

Даже самый обычный туристический компас поможет сориентироваться на местности, причем даже не всегда используя карту (рисунок 6).

Рисунок 6. Выбрать направление движения тоже можно с ориентиром на стороны света

Фактически, опытные туристы всегда рекомендуют, заходя в незнакомый лес, ориентироваться на север. Тогда запад будет находиться слева, а восток справа. Соответственно, двигаясь все время на север, вы потом сможете без проблем вернуться обратно, идя в обратно направлении, то есть на юг.

Если есть необходимость сориентироваться на местности более точно, придется все же определять азимут, а в идеале – использовать карту.

Определение текущего местоположения

Компас – незаменимый прибор в том случае, если ориентироваться на местности вы не умеете, и заблудились в незнакомом лесу. К счастью, при помощи этого прибора и некоторых простых навыков вы сможете понять, где вы находитесь и как найти дорогу обратно.

В данном случае кроме компаса понадобится еще и карта, поэтому, отправляясь в незнакомое место, обязательно возьмите ее с собой. Без нее точно ориентироваться не получится.

В основе данного метода лежит определения азимута на два ориентира с помощью магнитного компаса. Нужно выбрать два объекта на местности и выстроить от них лучи с помощью магнитной стрелки и карты. Пересечение этих линий и будет соответствовать вашему текущему местоположению.

Рисунок 7. Прибор поможет определить местоположение на местности

Когда ваше положение на местности определено, можно использовать ту же схему для вычисления азимута и составления точного направления движения.

Особенности использования различных компасов

Выбор компаса – весьма важная задача, особенно, если вы отправляетесь в незнакомую местность и боитесь заблудиться. Конечно, можно установить специальное приложение на Андроид или Айфон, но такие компасы в телефоне далеко не всегда оказываются точными. Кроме того, у гаджета может просто разрядиться батарея, и использовать его для ориентирования будет невозможно (рисунок 7).

Более надежными считаются магнитные или армейские модели. Они изготовлены из прочных материалов, устойчивых к ударам и механическим повреждениям, а их работа практически не зависит от внешних факторов.

Естественно, не стоит пользоваться устройством рядом с линиями электропередач или железными дорогами, так как они искажают показания прибора. Но, если вы используете компас для ориентирования, скорее всего, вы будете применять его в диких местах, где нет подобных помех. Больше детальной информации по ориентированию вы найдете в видео.

Как пользоваться компасом

Компас — это навигационный инструмент, который регулярно используется с 1300-х годов. Основные характеристики компаса:

Компасная роза = Диаграмма, показывающая направления, обычно включает градусы от 0 до 180 или от 0 до 360.

Post= Точка, на которую опирается подшипник.

Подшипник= Это точка в центре иглы, которая контактирует со стойкой с небольшим трением.

Игла = намагниченный металл, указывающий на магнитный север

Все компасы Stanley London являются магнитными компасами. Магнитный компас работает как указатель магнитного севера. Магнитное поле Земли воздействует на стрелку, притягивая северный полюс стрелки к северному магнитному полюсу Земли. Разница между магнитным севером и истинным севером, известная как магнитное склонение, будет варьироваться в зависимости от местоположения.

Типы компасов

Традиционный карманный компас

Традиционные карманные компасы — это компасы с крышкой для защиты лицевой стороны компаса. Компасы с воздушным демпфированием обычно имеют механизм подъема иглы для защиты подшипника во время транспортировки. С жидкостным демпфированием Традиционный компас устанавливается на север гораздо быстрее, чем версия с воздушным демпфированием. Примеры традиционных компасов, которые продает Stanley London, включают антикварный, матовый или полированный большой; Состаренный, Матовый или Полированный Средний; Матовая или полированная миниатюра; Компасы из матового серебра или золота, облегченной латуни или меди, а также компасы для дикой природы.

Компас с открытым циферблатом

Циркули с открытым циферблатом аналогичны традиционным компасам, за исключением того, что у них нет крышки для защиты циферблата. Более дорогие модели с воздушным демпфированием имеют игольчатый подъемный механизм для защиты подшипника во время транспортировки. Компасы с открытым лицом варьируются в размерах от маленьких подвесок на ожерельях до 3 дюймов в диаметре. Открытый компас быстрее снимает показания, чем традиционный компас. Примеры компасов со стеклянным циферблатом, которые продает Stanley London, включают компасы в стиле Mariner’s, Aviatiors, Sea Scout, Aluminium, Cardinal Points, Thin Bezel, Luminescent Hiking и Antique или Polished Watch 9.0003

Компас клинометра

Компас клинометра имеет маятник клинометра, который используется для измерения угла наклона/спуска. Когда компас лежит на боку, а зеркало находится в положении 45 градусов, угол наклона маятника можно считывать, одновременно рассматривая объект. Примеры клинометров, продаваемых Stanley London, включают компасы Forestry и Handle Clinometer.

Реверсивная розетка компаса

Компас с перевернутой розеткой компаса работает как устройство GPS. Восток и Запад перевернуты на розе компаса. Когда вы смотрите прямо на север, стрелка компаса будет указывать на север. Если вы повернетесь на 90 градусов влево, вы будете визированы точно на запад, но стрелка компаса повернута на 90 градусов вправо, что означает запад на перевернутой розетке компаса. Примером компасов с перевернутыми розами, которые продает Stanley London, является компас Forestry.

Линзовый компас

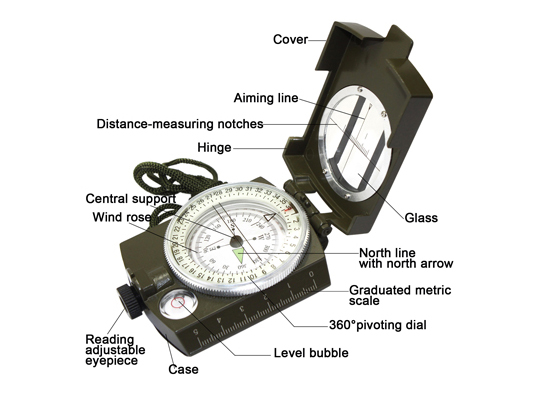

Линзовый компас, иногда называемый военным компасом, оснащен передним и задним прицелами, используемыми для получения более точных показаний азимута при наведении на объекты. Примеры компасов, продаваемых Stanley London, включают компасы Pocket Surveyor’s, Antique Engineering, Antique Military, цинковые, алюминиевые или тритиевые компасы Mil-Spec.

Призматический компас

Призматический компас — это линзовый компас с призменной мушкой. Призма позволяет пользователю одновременно видеть наблюдаемый объект и его магнитный курс. Примеры компасов Prismatic, которые продает Stanley London, включают компасы Prismatic Stand и Surveying.

Откалиброванные компасы Mil-Spec

Компас Mil-Spec — это компас, изготовленный по военным спецификациям. Компас Mil-Spec должен работать в диапазоне температур от -40 ° F до 131 ° F (от -40 ° C до + 55 ° C) и иметь точность +/- 2 мила. Компас Mil-Spec, продаваемый Stanley London, — это компас Cammenga.

Компас на карданном подвесе

Компас на карданном подвесе — это компас, прикрепленный к кольцу карданного подвеса, так что при наклоне компаса, на котором он установлен, компас остается горизонтальным для просмотра. Это было сделано, чтобы облегчить чтение компаса в море. Примеры компасов с карданным подвесом, которые продает Stanley London, включают подставку с карданным подвесом, миниатюрную коробку, инкрустированную розу, стеклянную крышку, исполнительную миниатюру и компасы с воздушным демпфированием.

Общие указания по компасу

Чтобы определить направление, поворачивайте компас до тех пор, пока стрелка не окажется точно над буквой «N» на компасе. Ваш магнитный курс можно прочитать по розе компаса в направлении, в котором вы смотрите. Полезно держать компас пальцами, как показано на рисунке, и читать заголовок там, где соприкасаются указательные пальцы.

Чтобы ориентировать карту на север, положите карту на ровную поверхность и совместите магнитную линию севера на карте со стрелкой на компасе. Чтобы определить свое положение по карте, снимите два показания азимута на отдельные объекты, видимые на местности и указанные на карте. Затем на вашей ориентированной карте возьмите показания угла и нарисуйте два луча из каждой точки, используя те же показания угла. Ваше текущее местоположение там, где пересекаются два луча. См. пример ниже.

Определение вашего местоположения с помощью карманного компаса с кольцом склонения

Эрика Ньюмана
быть подвижным кольцом склонения. В руководстве по использованию стандартного карманного компаса со стрелкой компаса мы обнаружили, что определить азимут было относительно легко, но если наша карта была привязана только к истинному северу, поправка для показаний, привязанных к магнитному северу, была громоздкой.
В этом уроке мы будем использовать карманный компас в стиле карманных часов с подвижным кольцом склонения и намагниченной стрелкой, подвешенной над розеткой компаса, отмеченной от 0 до 360 градусов, как показано на рисунке 1.
Рисунок 1 Нажмите, чтобы увеличить
Рисунок 2 Щелкните, чтобы увеличить изображение
Рисунок 3 Щелкните, чтобы увеличить изображение
Рисунок 4 Щелкните, чтобы увеличить изображение
Если на вашей карте нет розы ветров, значит, север вверху, восток направо 90 градусов, юг 180 градусов, запад 270 градусов. Проблема в том, что они, вероятно, относятся к истинному северу, а компас в стиле карманных часов показывает магнитный север. Разница между истинным севером и магнитным севером — это местное магнитное склонение, которое зависит от вашего общего района. Магнитное склонение в Лос-Анджелесе составляет 13 градусов к востоку. Нью-Йорк находится на 13 градусах западной долготы. Если вам посчастливилось заблудиться к западу от реки Миссисипи на агональной линии, где склонение равно нулю, тогда магнитный север и истинный север совпадают, поэтому ваш компас показывает истинный север. Если вам не так повезло, вам нужен метод определения пеленга компаса относительно истинного севера, даже если ваш компас определяет магнитный север. Как вы уже догадались, здесь на помощь приходит кольцо магнитного склонения.
Вам необходимо определить склонение в вашем районе. Если вы собираетесь использовать розу склонения или линии склонения на своей карте, проверьте дату карты для ежегодной коррекции, поскольку магнитный север с течением времени блуждает.
На вашем новом компасе кольцо склонения должно быть точно совмещено с северной розой компаса, как показано на рисунках 1–3. Если вы находитесь в Нью-Йорке, где склонение составляет 13 градусов к западу, поверните кольцо склонения на 13 градусов по часовой стрелке, чтобы север на розе компаса совпадает с -13 градусами (равно 347 градусам) на кольце склонения. В районе Лос-Анджелеса с 13-градусным восточным склонением поверните кольцо склонения на 13 градусов против часовой стрелки. Если на вашей карте есть две концентрические розы компаса, одна истинная и одна магнитная, вы видите, что мы имитируем эти две розы на вашем компасе.
Чрезвычайно полезная особенность компасов хорошего качества с кольцами склонения – наличие люминесцентных точек на северном конце стрелки компаса и двух точек, которые перемещаются вместе с кольцом склонения. Это неоценимо при использовании компаса в темноте. См. рис. 4.
Теперь вы готовы к работе. Найдите два или три ориентира, которые вы также можете найти на своей карте. Ориентиром может быть резервуар для воды, церковный шпиль, радиоантенна или удаленная вершина холма. В идеале вам нужны две достопримечательности около 90 градусов друг от друга или три ориентира на расстоянии около 120 градусов друг от друга. Вы не хотите, чтобы какие-либо два ориентира находились в почти одинаковом направлении или на 180 градусов друг от друга. Также очень важно, чтобы вы могли четко видеть ориентиры и находить их на карте.
Теперь найдите магнитный пеленг для первого ориентира. Встаньте лицом к ориентиру и держите карманный компас чуть ниже уровня глаз. Убедитесь, что вы держите компас ровно и ровно. Медленно вращайте весь компас до тех пор, пока северный конец стрелки компаса не окажется точно над отметкой севера на розетке компаса. Северный конец стрелки компаса обычно отмечен красным или имеет форму стрелки. Совместите стрелку компаса с розеткой компаса, а не с кольцом склонения. См. рис. 2.
Держите компас так, чтобы стрелка была точно совмещена с компасом, наведитесь на ориентир по центру азимута компаса и прочтите градусную отметку на компасе прямо от себя. Обратите внимание на этот заголовок, потому что он понадобится вам, чтобы найти свое местоположение на карте. На Рисунке 3 мы видим азимут 222 градуса относительно истинного севера.
Повторите эту процедуру со следующим ориентиром и запишите этот второй угол. Для нашего примера второй ориентир находится в направлении 186 градусов. Если вы можете идентифицировать третий ориентир и определить его магнитный пеленг, это еще лучше.
Теперь перенесите заголовки ориентиров прямо на карту. Разложите карту и найдите розу ветров или линии сетки на карте. Поскольку вы уже скорректировали свои направления для истинного севера, используйте розу истинного севера в компасе или вверху на карте для истинного севера.
Вы можете либо перенести параллельную линию между вашим ориентиром и компасом на карте, либо вы можете поместить свой карманный компас прямо на карту и перенести направление ориентира на компаса на карте, перемещая компас. Выровняв компас по карте, вы можете использовать розетку компаса, чтобы провести линию через первый ориентир, используя угол азимута первого ориентира. Повторите это с другими вашими ориентирами, нарисовав линию для каждого в направлении его направления.
Рисунок 5 Щелкните, чтобы увеличить изображение
Обратитесь к топографической карте на рисунке 4 и обратите внимание на линии 222 и 186 градусов. Место пересечения двух линий и есть ваше местоположение. Если у вас есть три ориентира, считайте, что вы находитесь в треугольнике, образованном тремя линиями. Треугольник должен быть довольно маленьким. Если ваш треугольник большой, что-то не так. Вероятно, вы неправильно определили ориентир, неправильно прочитали заголовок или не правильно нарисовали линии. Это хорошая причина использовать три ориентира, так как две линии от двух ориентиров не вызовут проблем. Чем больше ориентиров вы используете, тем больше у вас будет уверенности в своем местоположении.
Теперь, когда вы знаете свое местоположение, убедитесь, что оно разумно. Используя пример на рис. 4, вы должны находиться рядом с водохранилищем и на вершине хребта. Гребень рядом с вами должен проходить примерно с востока на запад, а ближайший берег водохранилища должен быть к юго-западу от вас.
Определение вашего местоположения с помощью карманного компаса с циферблатом и карты
Эрика Ньюмана
Итак, вы использовали стандартный карманный компас со стрелкой компаса, чтобы прицелиться и это было немного мучительно. Теперь вам интересно, есть ли более простой способ. Да, карманный компас с плавающим циферблатом значительно облегчает прицеливание.
Чтобы определить азимут, вам понадобится транспортир, представляющий собой окружность, деленную на 0–360 градусов, и вы должны ориентировать транспортир на север. К счастью, транспортир действительно встроен в компасную розу. При использовании компаса со стрелкой компаса вам необходимо сориентировать розетку компаса на север, что вы делаете, поворачивая розетку компаса, пока северный конец компаса не окажется точно над севером на розетке компаса. Это немного больно.
Рисунок 1 Нажмите, чтобы увеличить изображение
Рис. 2 Нажмите, чтобы увеличить изображение
В этом уроке мы будем использовать открытый компас с плавающей шкалой компаса, отмеченной от 0 до 360 градусов. См. рис. 1. Преимущество компаса с плавающим циферблатом заключается в том, что магниты компаса встроены в плавающий циферблат компаса, поэтому он автоматически выравнивается по северу, и вам не нужно выравнивать его вручную.
Чтобы определить свое местоположение, сначала найдите два или три ориентира, которые вы также можете найти на карте. Ориентиром может быть резервуар для воды, церковный шпиль, радиоантенна или удаленная вершина холма. В идеале вам нужны две достопримечательности около 90 градусов друг от друга или три ориентира на расстоянии около 120 градусов друг от друга. Вы не хотите, чтобы какие-либо два ориентира находились в почти одинаковом направлении или на 180 градусов друг от друга. Также очень важно, чтобы вы могли четко видеть ориентиры и находить их на карте.
Теперь найдите магнитный пеленг для первого ориентира. Встаньте лицом к ориентиру и держите карманный компас с плавающим циферблатом чуть ниже уровня глаз. Убедитесь, что вы держите компас ровно и ровно. Визируйте ориентир в центре азимута компаса и прочтите градусную отметку на циферблате компаса прямо от себя. Обратите внимание на этот заголовок, потому что он понадобится вам, чтобы найти свое местоположение на карте. На Рисунке 2 мы наблюдаем пеленг 222 градуса.
Повторите эту процедуру со следующим ориентиром и запишите этот второй угол. Для нашего примера второй ориентир находится в направлении 186 градусов. Если вы можете идентифицировать третий ориентир и определить его магнитный пеленг, это еще лучше.
Теперь перенесите заголовки ориентиров прямо на карту. Разложите карту и найдите розу ветров на карте. Иногда встречаются две концентрические розы компаса, одна из которых немного отличается от другой. Если это так, используйте тот, который помечен как «магнитный».
Вы можете либо перенести параллельную линию между вашим ориентиром и компасом на карте, либо вы можете поместить свой карманный компас прямо на карту и перенести направление ориентира на компаса на карте, перемещая компас. Выровняв компас по карте, вы можете использовать розетку компаса, чтобы провести линию через первый ориентир, используя угол азимута первого ориентира. Повторите это с другими вашими ориентирами, нарисовав линию для каждого в направлении его направления.
Если на вашей карте нет розы ветров, то север находится вверху, восток справа — 90 градусов, юг — 180 градусов, а запад — 270 градусов. Проблема в том, что они, вероятно, относятся к истинному северу, а компас в стиле карманных часов показывает магнитный север. Разница между истинным севером и магнитным севером — это местное магнитное склонение, которое зависит от вашего общего района. Вам нужно определить склонение в вашем регионе. Магнитное склонение в Лос-Анджелесе составляет 13 градусов к востоку. Нью-Йорк находится на 13 градусах западной долготы. Если вам посчастливилось заблудиться к западу от реки Миссисипи на агональной линии, где склонение равно нулю, тогда магнитный север и истинный север совпадают, поэтому ваш компас показывает истинный север. Если вам не так повезло, просто подстройте показания компаса под свое склонение. Для Нью-Йорка, где склонение составляет 13 градусов на запад, просто вычтите 13 градусов из показаний компаса, чтобы получить направление относительно истинного севера. В районе Лос-Анджелеса с 13-градусным восточным склонением добавьте 13 градусов к показаниям компаса. И получить лучшую карту.
Рисунок 3 Щелкните, чтобы увеличить изображение
Обратитесь к топографической карте на рисунке 3 и обратите внимание на линии 222 и 186 градусов. Место пересечения двух линий и есть ваше местоположение. Если у вас есть три ориентира, считайте, что вы находитесь в треугольнике, образованном тремя линиями. Треугольник должен быть довольно маленьким. Если ваш треугольник большой, что-то не так. Вероятно, вы неправильно определили ориентир, неправильно прочитали заголовок или не правильно нарисовали линии. Это хорошая причина использовать три ориентира, так как две линии от двух ориентиров не вызовут проблем. Чем больше ориентиров вы используете, тем больше у вас будет уверенности в своем местоположении.
Теперь, когда вы знаете свое местоположение, убедитесь, что оно разумно. Используя пример на Рисунке 3, вы должны находиться рядом с водохранилищем и на вершине хребта. Гребень рядом с вами должен проходить примерно с востока на запад, а ближайший берег водохранилища должен быть к юго-западу от вас.
Определение вашего местоположения с помощью обычного карманного компаса со стрелкой компаса
Эрика Ньюмана
Вам нужен визирный компас, чтобы определить свое местоположение с помощью карты? Нет, карманный компас хорошего качества подойдет.
В этом уроке мы будем использовать карманный компас в стиле карманных часов с намагниченной стрелкой, подвешенной над розеткой компаса, отмеченной от 0 до 360 градусов. Если у вашего компаса есть плавающий циферблат вместо стрелки компаса, метод немного отличается и проще.
Рисунок 1 Щелкните, чтобы увеличить изображение
Рисунок 2 Щелкните, чтобы увеличить изображение
Сначала найдите два или три ориентира, которые вы также можете найти на карте. Ориентиром может быть резервуар для воды, церковный шпиль, радиоантенна или удаленная вершина холма. В идеале вам нужны две достопримечательности около 90 градусов друг от друга или три ориентира на расстоянии около 120 градусов друг от друга. Вы не хотите, чтобы какие-либо два ориентира находились в почти одинаковом направлении или на 180 градусов друг от друга. Также очень важно, чтобы вы могли четко видеть ориентиры и находить их на карте.
Теперь найдите магнитный пеленг для первого ориентира. Чтобы определить азимут, вам понадобится транспортир, представляющий собой окружность, разделенную на 0–360 градусов. Так получилось, что этот транспортир встроен в компасную розу. Затем вам нужно сориентировать транспортир или компасную розу на север, что вы и сделаете с помощью стрелки компаса.
Встаньте лицом к ориентиру и держите карманный компас чуть ниже уровня глаз. Убедитесь, что вы держите компас ровно и ровно. Медленно вращайте весь компас до тех пор, пока северный конец стрелки компаса не окажется точно над отметкой севера на розетке компаса. Северный конец стрелки компаса обычно отмечен красным или имеет форму стрелки. См. рис. 1.
Держите компас так, чтобы стрелка была точно совмещена с компасной розеткой, наведитесь на ориентир по центру компаса и прочтите градусную отметку на компасной розетке прямо от себя. Обратите внимание на этот заголовок, потому что он понадобится вам, чтобы найти свое местоположение на карте. На Рисунке 2 мы наблюдаем пеленг 222 градуса.
Повторите эту процедуру со следующим ориентиром и запишите этот второй угол. Для нашего примера второй ориентир находится в направлении 186 градусов. Если вы можете идентифицировать третий ориентир и определить его магнитный пеленг, это еще лучше.
Теперь перенесите заголовки ориентиров прямо на карту. Разложите карту и найдите розу ветров на карте. Иногда встречаются две концентрические розы компаса, одна из которых немного отличается от другой. Если это так, используйте тот, который помечен как «магнитный».
Вы можете либо перенести параллельную линию между вашим ориентиром и компасом на карте, либо вы можете поместить свой карманный компас прямо на карту и перенести направление ориентира на компаса на карте, перемещая компас. Выровняв компас по карте, вы можете использовать розетку компаса, чтобы провести линию через первый ориентир, используя угол азимута первого ориентира. Повторите это с другими вашими ориентирами, нарисовав линию для каждого в направлении его направления.
Если на вашей карте нет розы ветров, то север находится вверху, восток справа — 90 градусов, юг — 180 градусов, а запад — 270 градусов. Проблема в том, что они, вероятно, относятся к истинному северу, а компас в стиле карманных часов показывает магнитный север. Разница между истинным севером и магнитным севером — это местное магнитное склонение, которое зависит от вашего общего района. Вам нужно определить склонение в вашем районе. Магнитное склонение в Лос-Анджелесе составляет 13 градусов к востоку. Нью-Йорк находится на 13 градусах западной долготы. Если вам посчастливилось заблудиться к западу от реки Миссисипи на агональной линии, где склонение равно нулю, тогда магнитный север и истинный север совпадают, поэтому ваш компас показывает истинный север. Если вам не так повезло, просто подстройте показания компаса под свое склонение. Для Нью-Йорка, где склонение составляет 13 градусов на запад, просто вычтите 13 градусов из показаний компаса, чтобы получить направление относительно истинного севера. В районе Лос-Анджелеса с 13-градусным восточным склонением добавьте 13 градусов к показаниям компаса. И получить лучшую карту.
Рисунок 3 Щелкните, чтобы увеличить изображение
Обратитесь к топографической карте на рисунке 3 и обратите внимание на линии 222 и 186 градусов. Место пересечения двух линий и есть ваше местоположение. Если у вас есть три ориентира, считайте, что вы находитесь в треугольнике, образованном тремя линиями. Треугольник должен быть довольно маленьким. Если ваш треугольник большой, что-то не так. Вероятно, вы неправильно определили ориентир, неправильно прочитали заголовок или не правильно нарисовали линии. Это хорошая причина использовать три ориентира, так как две линии от двух ориентиров не вызовут проблем. Чем больше ориентиров вы используете, тем больше у вас будет уверенности в своем местоположении.
Теперь, когда вы знаете свое местоположение, убедитесь, что оно разумно. Используя пример на Рисунке 3, вы должны находиться рядом с водохранилищем и на вершине хребта. Гребень рядом с вами должен проходить примерно с востока на запад, а ближайший берег водохранилища должен быть к юго-западу от вас.
Использование приложения «Компас» на Apple Watch Ultra
Приложение «Компас» показывает направление взгляда ваших Apple Watch Ultra, а также ваше текущее местоположение и высоту над уровнем моря. Вы можете создавать путевые точки компаса, а затем определять расстояние и направление между ними, а также использовать функцию «Назад», чтобы повторить свои шаги.
Примечание: Если вы удалите приложение «Компас» с iPhone, оно также будет удалено из Apple Watch Ultra.
Просматривайте азимут, высоту, угол наклона и координаты
Ваш азимут отображается в центре циферблата. Прокрутите цифровую корону, чтобы увидеть угол наклона, высоту и координаты на внутреннем кольце компаса. Продолжайте прокручивать, чтобы показать расположение созданных вами путевых точек.
Чтобы просмотреть подробные сведения в виде списка в любом представлении компаса, коснитесь в левом верхнем углу.
Откройте приложение «Компас» на Apple Watch Ultra.
Чтобы добавить азимут, коснитесь , прокрутите вниз, коснитесь «Направление», поверните колесико Digital Crown на азимут, затем коснитесь «Готово».
Чтобы изменить азимут, коснитесь , прокрутите вниз, коснитесь «Направление», поверните колесико Digital Crown на новый азимут, затем коснитесь «Готово».
Чтобы очистить азимут, нажмите , прокрутите вниз, затем нажмите «Очистить азимут», затем нажмите «Готово».
Примечание: Координаты могут быть доступны не во всех регионах.
Использовать истинный север
Чтобы использовать истинный север, а не магнитный север, выполните следующие действия:
Откройте приложение «Настройки» на Apple Watch Ultra.
Коснитесь «Компас», затем включите параметр «Использовать истинный север».
Вы также можете выбрать систему координат — DMS, десятичные градусы, MGRS/USNG или UTM — на экране настроек компаса.
Создание и отображение путевых точек Compass
Вы можете добавить свое текущее местоположение в качестве путевой точки в приложении Compass. Затем вы можете увидеть расстояние и направление до каждой созданной вами путевой точки компаса.
Откройте приложение «Компас» на Apple Watch Ultra.
Нажмите, чтобы добавить путевую точку.
Введите информацию о путевой точке, такую как метка, цвет или символ (например, автомобиль или дом), затем нажмите «Готово».
Чтобы просмотреть путевую точку компаса, коснитесь путевой точки на любом из трех экранов компаса, поверните цифровую корону, чтобы выбрать путевую точку, затем нажмите «Выбрать».
Расстояние и направление до путевой точки отображаются на экране, например, «3,7 мили слева от вас».
Коснитесь нижней части экрана, чтобы показать путевую точку на карте вместе с ее координатами.
Чтобы изменить информацию о выбранной путевой точке, нажмите на экране путевой точки.
Установка путевой точки компаса с помощью кнопки «Действие»
На Apple Watch Ultra вы можете быстро добавить путевую точку компаса, нажав кнопку «Действие».
Откройте приложение «Настройки» на Apple Watch Ultra.
Коснитесь кнопки действия, коснитесь «Действие», коснитесь «Точка маршрута», затем коснитесь <, чтобы вернуться к списку действий.
Нажмите кнопку «Действие», чтобы удалить пользовательскую путевую точку и отобразить экран редактирования.
Добавление расширения Compass Waypoint на циферблат
С помощью расширения Compass Waypoint вы можете быстро перемещаться к созданным вами путевым точкам, последней путевой точке, которую вы просматривали в приложении Compass, или к припаркованному автомобилю.
При отображенном циферблате коснитесь дисплея и удерживайте его, затем коснитесь «Изменить».
Проведите пальцем влево до конца.
Если лицо предлагает расширения, они отображаются на последнем экране.
Коснитесь усложнения, чтобы выбрать его, поверните колесико Digital Crown до пункта Compass Waypoints, затем выполните одно из следующих действий.
Коснитесь одной из первых трех путевых точек в списке, чтобы добавить ее в качестве сложности.
Коснитесь «Еще», затем коснитесь путевой точки, последней просмотренной путевой точки или путевой точки припаркованного автомобиля.
Нажмите цифровую корону, чтобы сохранить изменения, затем коснитесь циферблата, чтобы переключиться на него.
Коснитесь усложнения, чтобы отобразить путевую точку в приложении «Компас».
Восстановите свои шаги
Вы можете использовать приложение «Компас», чтобы отслеживать свой маршрут, а затем помочь вам повторить свои шаги, если вы заблудились.
Примечание. Backtrack предназначен для использования в удаленных условиях — вдали от знакомых мест, таких как ваш дом или рабочее место, а также за пределами густонаселенных районов без Wi-Fi.
Откройте приложение «Компас» на Apple Watch Ultra.
Коснитесь , затем коснитесь «Старт», чтобы начать запись маршрута.
Чтобы повторить шаги, нажмите , затем нажмите «Вернуть шаги».
Место, где вы впервые коснулись, отображается на компасе.
Следуйте по пути назад, чтобы вернуться туда, где вы впервые включили Backtrack.
По завершении коснитесь , затем коснитесь «Удалить шаги».
Начать откат с помощью кнопки «Действие»
Откройте приложение «Настройки» на Apple Watch Ultra.
Коснитесь «Кнопка действия», коснитесь «Действие», коснитесь «Назад», затем коснитесь <, чтобы вернуться к списку действий.
Нажмите кнопку «Действие», чтобы начать возврат.
Нажмите одновременно кнопки «Действие» и «Боковая кнопка», чтобы приостановить переход назад.
Добавление расширения высоты на циферблат
Постоянно включенный альтиметр на Apple Watch Ultra позволяет отслеживать текущую высоту в режиме реального времени. Добавьте усложнение высоты на циферблат, чтобы сразу увидеть свою высоту.
При отображенном циферблате коснитесь дисплея и удерживайте его, затем коснитесь «Изменить».
Проведите пальцем влево до конца.
Если лицо предлагает расширения, они отображаются на последнем экране.
Нажмите на усложнение, чтобы выбрать его, поверните колесико Digital Crown в положение «Компас», затем выберите «Высота».
Нажмите цифровую корону, чтобы сохранить изменения, затем коснитесь циферблата, чтобы переключиться на него.
Если вы видите красный вращающийся экран радара
Если при открытии приложения «Компас» появляется красный вращающийся экран радара, это может быть вызвано одной из следующих причин:
Apple Watch Ultra могут находиться в слабом магнитном окружении: На компас могут влиять магнитные материалы. в некоторых ремешках для часов.
