Инструкция по компасу: Как пользоваться компасом. Подробная инструкция

Содержание

инструкция по эксплуатации, сферы применения

Человек, в отличие от животных, не способен легко ориентироваться на местности, опираясь лишь на собственные природные анализаторы. Но, являясь самым разумным существом на планете, он может в различных ситуациях создавать себе в помощь различные приспособления. К их числу относится компас, пользоваться которым в свое время предложил один китайский философ. С появлением компаса человек может прекрасно ориентироваться в любой незнакомой ему местности.

Немного истории

Один китайский мудрец впервые описал приспособление, изобретателем которого был он сам, и назвал его компасом. В корпус прибора была вставлена пластина из чистой меди с тщательно отполированной центральной частью. По всему периметру располагались знаки Зодиака. В центре была размещена ложка с округлой формой и ручка, имеющая вид цилиндра. Ее расположили таким образом, что на пластину она не опускалась, а свободно осуществляла круговые движения.

Материалом для изготовления ложки служил специальный металл, который носил название магнетит.

Интересно! Пластину помещали на ровную поверхность и рывком заставляли ложку вращаться. После остановки она всегда показывала на юг. Азимут был неверный. Это устройство и явилось прообразом компаса.

Шли столетия, и опять же в этой удивительной стране Китай было создано другое устройство, конструкция которого включала плавающую магнитную стрелку. Ей придали очертания рыбы. Если магнит опускали в воду, то рыба головой всегда указывала на юг. Затем свет увидели сразу несколько конструкций компаса. Этот компас прозвали жидкостным.

Изобретатель активно предпринимал попытки для того, чтобы сделать свой прибор максимально точным. Магнитную стрелку он подвешивал на тончайшую шелковую нить. Затем научились определять погрешность, которая учитывалась для разных частей китайского государства. В XI веке китайскими мореплавателями активно использовались плавающие компасы.

Они позволяли довольно точно определять курс во время морского путешествия. Спустя 100 лет это изобретение было взято на вооружение арабскими мореплавателями. Прошло еще немного времени, и компас появился в Европе.

Тот вид, в котором прибор привыкли видеть сегодня, он приобрел лишь в XVII веке. Он нашел широкое применение в мореплавании для прокладывания курса.

Принципы устройства и работы

В классическом понимании основ конструкции речь следует вести об устройстве, именуемом магнитным компасом. Он имеет округлые формы. Изготавливают его из прочного пластика или латуни. В центре крепится металлический шпиль, а шкала магнитного указателя расположена перпендикулярно. Корпус снабжен стеклянной крышкой, изготовленной из стекла либо пластика. Он и защищает устройство от возможного повреждения.

Если стрелка повреждена или закреплена неправильно, то будут искаженными данные, выдаваемые прибором.

В принципе работы несложно разобраться тому, кто знаком с основами физики. Земля обладает магнитным полем. Осуществляется его взаимодействие с магнитным указателем компаса. Это обуславливает возникновение движения соответственно силовым параллелям планеты. Стрелка компаса всегда указывает на север.

Виды приборов

Вид прибора определяется его конструктивными особенностями. В соответствии с этим различают следующие его разновидности:

  • Магнитный компас. Это самый распространенный вид ручных приборов. Он знаком практически всем людям еще со школьных времен. Раньше его еще называли армейским. Главный элемент представлен магнитной стрелкой. Она совершает свои движения в соответствии с магнитными осями Земли. Пользоваться прибором можно, держа его в руках либо установив на штативе.
  • Электромагнитный вид. Этот прибор имеет более сложную конструкцию. По сути, он представлен электрогенератором, имеющим небольшие размеры. Роль статора отведена магнитной земной полярности. В качестве ротора выступает рамка, имеющая обмотку из определенного количества витков провода. Обмотка служит для создания напряжения и формирования магнитной среды. В ней и осуществляет свои движения стрелка. Такие приборы активно используются на воздушных и морских судах

Важно! В таких приборах стрелка обладает хорошей устойчивостью по отношению к намагниченным поверхностям судов. Иными словами, на нее не воздействуют посторонние магнитные силы. Это обстоятельство значительно повышает точность прибора.

  • Электронный вариант. Сейчас активно используется совместно с визиром. Трудно отыскать хоть одну сферу человеческой жизни, где отсутствует электроника. Не являются исключением и случаи ориентирования на местности. По внешним характеристикам прибор напоминает обычные наручные электронные часы.
    Стрелка отсутствует. Она заменена электронным табло, которое производит отсчет единиц. Так читать данные намного удобнее. Направление магнитного поля обозначается специальным магнитным датчиком. Он находится внутри электронной начинки.

Устройство работает от аккумулятора, и не исключена возможность того, что в самый неподходящий момент он может разрядиться. В этом и состоит недостаток электронных устройств подобного типа. Выходом является постоянное ношение с собой дополнительного рабочего аккумулятора.

У прибора практически отсутствует чувствительность к постороннему магнитному полю.

  • Гигроскопический компас (гигрокомпас). С его помощью можно узнать расположение меридианов земли, которое он показывает механическим способом. Прибором указывается точка вращения оси. Обладает низкой чувствительностью к влиянию посторонних магнитных полей.

Современные смартфоны на базе Android и айфоны поддерживают программу «Компас». Использование данной программы позволяет с помощью мобильного гаджета прекрасно сориентироваться в незнакомых местных условиях.

Последовательность действий для пользователя

Для получения точных данных необходимо правильно использовать прибор, учитывая все его тонкости. В руке устройство должно иметь строго горизонтальное расположение. Следует подальше держаться от массивных предметов из металла, которые могут создавать помехи и повлиять на точность показаний.

Разумеется, перед началом использования стрелка снимается с фиксатора, иначе никакие данные прибором выдаваться не будут. Используя данное устройство, человек может определить свое положение на карте местности в данный момент. Для этого север прибора совмещают с севером карты. Это всегда ее верхняя граница. Затем на карте необходимо выбрать какую-то цель. Прибор вращают до тех пор, пока указатель не остановится на северном направлении.

Когда северное направление совмещено со стрелкой прибора, визуально проводят линию от центра прибора к объекту. Противоположная сторона будет указателем направления дальнейшего движения. Но в пути следует следить за возможным отклонением. Таким образом, инструкция по использованию компаса довольно проста.

Если карты под рукой нет, то и без нее с помощью компаса можно сориентироваться на местности. Принцип здесь тот же, что и в случае с картой. Только в качестве ориентира необходимо будет выбрать какой-то крупный объект. Желательно теоретические знания закрепить практическими навыками. Недаром говорят: «Практика без теории слепа, теория без практики беспредметна».

Несколько советов путешественнику

Если предстоит поход в незнакомую местность, лучше взять попутчика, который хорошо ориентируется на ней. Но может случиться и так, что такого человека просто не найдется. Тогда непременно с собой необходимо взять компас и карту. Если опыта в использовании компаса недостаточно, то нужно сначала узнать, как пользоваться компасом в лесу без карты, и перед походом следует потренироваться в обращении с ним.

Необходимо строго соблюдать все правила пользования компасом. Только в этом случае можно гарантировать точные результаты. Алгоритм действий несложный, но требует четкого выполнения. Если правильно пользоваться компасом в лесу, то он не позволит путешественнику заблудиться.

Изобретение компаса оказало огромное влияние на развитие общества и его познания в географическом плане. Трудно даже представить, что до его появления на местности ориентировались лишь по звездам. Это было крайне неудобно, а в некоторых ситуациях даже опасно. С появлением компаса все кардинально изменилось. Поэтому этот прибор можно смело отнести к величайшим историческим изобретениям, которое стало надежным помощником в жизни человека.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Компас инструкция по применению.

Как пользоваться компасом, принцип работы, обозначения и для чего он нужен. Применение вместе с картой

Единственным живым организмом на планете, который не может ориентироваться на местности, полагаясь на свои органы чувств, является человек. Являясь самым разумным существом, человек научился приспосабливаться к трудностям и самостоятельно справляться с ними.

Для передвижения на местности использовались накопленные веками знания и наблюдения. Определение сторон света было возможно по природным признакам (расположение звёзд, растительность, положение насекомых и прочие).

Спустя тысячелетия после зарождения человечества ещё до нашей эры китайским философом было сделано изобретение, позволяющее безошибочно определять положение сторон света. Это было одним из важнейших изобретений, которое сохранилось до настоящего времени и имеет огромное значение в ходе мировой истории. Как пользоваться компасом? Об этом мы сегодня и поговорим.

ХэньФэй-цзы, так звали китайского мудреца, впервые описал изобретённое приспособление, получившее название – компас. Конструкция представляла собой медную пластину, центральная часть которой была тщательно отполирована,а по периметру были нанесены зодиакальные знаки.

В центр пластины устанавливалась глубокая округлая ложка с длинной цилиндрической ручкой, которая использовалась для разливания жидкой еды и напитков. Округлое дно не позволяло ручке опуститься на пластину, и ложка могла без труда вращаться по кругу. Ложка была изготовлена из металла магнетит.

Пластину ставили на ровную поверхность и толчком приводили ложку в движение. Ручка ложки всегда указывала южное направление. Этому изобретению принадлежит репутация первого компаса, используемого человеком.

Несколько столетий спустя, сновав Китае, была изготовлена магнитная плавающая стрелка, представляющая собой, чаще всего, форму рыбы. Магнит при опускании в воду головой указывал на южное направление. Приблизительно в этот же период другим китайским учёным ШэньГуа, было разработано несколько конструкций компаса.

Он пытался сделать прибор наиболее точным, используя для этого намагниченную иголку, которая подвешивалась на тонкую шёлковую нить. В ходе опытов он отметил, что игла показывает на юг с небольшой погрешностью, которую со времен научились высчитывать для разных частей Китая.

У китайских мореплавателей 11-го века на кораблях были установлены плавающие компасы, позволяющие достаточно точно ориентироваться при передвижении по морям. В 12-м веке опыт китайских изобретателей переняли арабские мореплаватели, а спустя ещё одно столетие компас пришёл и в Европу.

Знакомый и обыденный вид, который помнит каждый человек, компас получил лишь в 17-м веке. Точность прибора была уникальной на тот момент и позволяла без труда прокладывать маршруты для морских путешествий.

Устройство и принцип работы классического прибора

Классическим вариантом изобретения считается магнитный компас. Внешне он представляет собой корпус округлой формы, изготовленный из прочного пластика или латуни. В центре коробки закреплён шпиль из стали, а на нём в перпендикулярном положении установлен магнитный указатель.

Коробочка имеет стеклянную или пластиковую прозрачную крышку, предохраняющую компас от повреждений. Повреждения стрелки или её крепления могут стать причиной неправильной работы прибора.

Рассмотрим, как правильно пользоваться компасом. Суть его работы заключается в следующем: магнитный указатель взаимодействует с магнитными полями земного шара и производит движение по параллелям с силовыми полями планеты. Стрелка показывает северное направление так же, как и линии.

В зависимости от конструкции выделяют несколько основных видов компасов:

  • магнитный;
  • электромагнитный;
  • электронный;
  • гироскопический.

Суть работы одинакова, но небольшие отличия в конструкции позволяют выбрать каждому именно ту модель, которая представляется наиболее удобной в определённых условиях.

Магнитный

Магнитный тип компаса используется в большинстве случаев. Это небольшой ручной прибор, который каждый держал в руках, ещё когда учился в средней школе. Основным действующим элементом выступает магнитная стрелка, которая перемещается согласно магнитным осям Земли.

Использовать прибор можно вручную, держа прибор в руке и поворачиваясь в нужном направлении, или с помощью штатива для установки.

Электромагнитный

Конструкция электромагнитного компаса значительно сложнее. Он представляет собой малых размеров электрогенератор. В качестве статора выступает магнитная земная полярность. А ротором служит несколько рамок с обмотками. Напряжение в витках, двигаясь в магнитной среде, указывает направление курса. Использование электромагнитного компаса распространено на бортах авиации и морских судов.

Преимуществом компаса выступает устойчивость магнитной стрелки в отношении намагниченных деталей судов, то есть стрелка компаса не подвергается магнитному воздействию посторонних магнитных сил. А значит, точность измерения в данном случае будет выше.

Электронный

Электроника захватывает все сферы деятельности человека. Ориентирование на местности – не исключение. Электронный компас внешне можно перепутать с обычными электронными часами, и внешнее сходство с магнитным аналогом практически отсутствует. Электронное табло компаса показывает замеряемые единицы. Магнитная стрелка, соответственно, отсутствует. Замеры направления магнитного поля производит специальный магнитный датчик, установленный внутри компаса.

Использование электронного прибора может быть затруднено тем, что в определённый момент может разрядиться аккумулятор. Чтобы не возникло трудностей в пути, лучшим вариантом будет ношение дополнительной заряженной батареи.

Гироскопический

Самым точным устройством выступает гироскопический компас, или гирокомпас. Он механическим путём указывает положение меридианов Земли в зависимости от оси её вращения. Магнитный компас показывает направление на полюс в целом, а гирокомпас указывает точку вращения оси.

Его использование распространено в морской и ракетной навигации. Как и электромагнитный, гирокомпас практически не чувствителен к посторонним магнитным полям.

В век развития электронных технологий использование таких приборов, как компас, производится только профессионалами, умеющими правильно их использовать.

Сегодня сложно представить современного человека без гаджета. Разработчики программного обеспечения решили не стоять на месте и для электронных гаджетов на платформе Android было разработано приложение Компас, позволяющее ориентироваться на местности. Эта разработка не обошла и знаменитую марку Apple.

Практически все телефоны снабжены системой навигации GPS. Однако в некоторых местах, например в лесном массиве, точность местоположения может отличаться. Использование компаса в подобных ситуациях будет оправдано.

Как ориентироваться на местности с помощью компаса – подробная инструкция

Чтобы понять, как пользоваться компасом, необходимо знать некоторые тонкости. Рассмотрим ориентирование по карте местности.

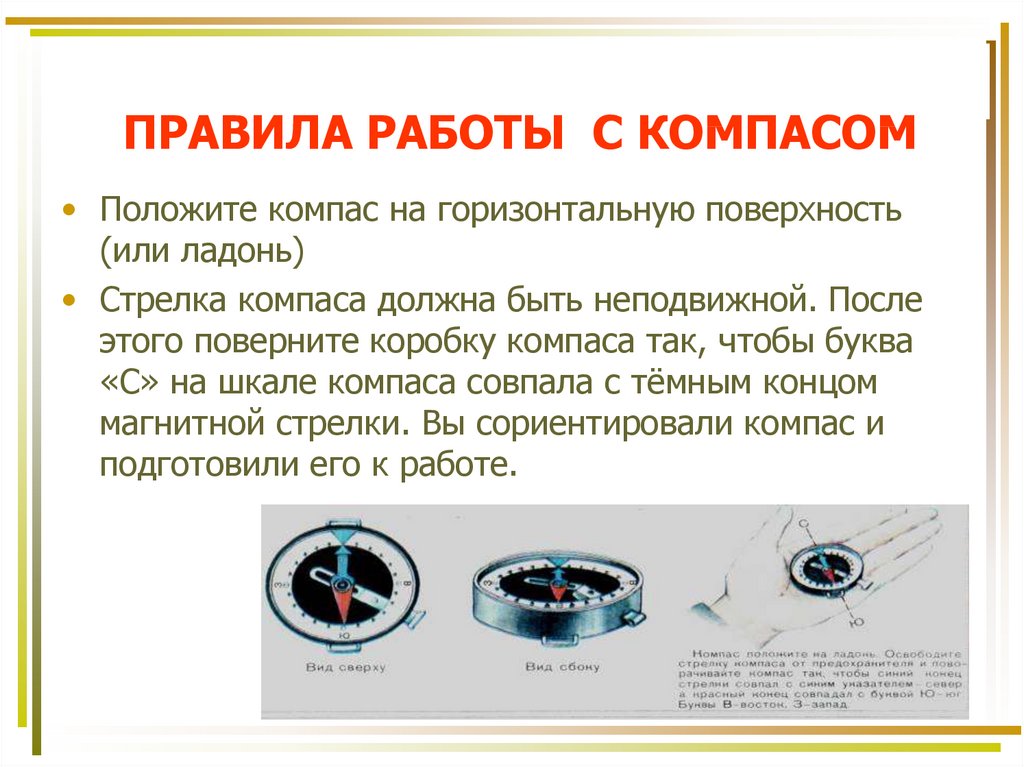

Для начала снимаем со стрелки фиксатор и, держа корпус в горизонтальном положении, даём стрелке возможность остановиться в северном направлении. Компас необходимо держать вдали от металлических конструкций, магнитные поля которых могут помешать точной работе прибора.

С помощью полученных знаний необходимо сориентироваться по местности и определить своё положение на карте, используя описание местности. После этого выбирается какая-либо цель на карте.

Север компаса совмещается с севером карты (это всегда верхняя её граница). Далее необходимо совместить единицу указателя на компасе с положением объекта на карте. Производим вращение компаса до того момента, когда магнитная стрелка не будет показывать северное направление на корпусе колбы. Можно начинать движение, при этом постоянно отслеживая, чтобы указатель стрелки всегда показывал на северное направление на колбе.

Не многие знают, как пользоваться компасом в лесу без карты, чтобы не заблудиться. Принцип ориентирования на местности практически такой же, как и по карте. Только для навигации стоит выбирать какой-либо большой объект.

После того как направление сервера и стрелки совмещено визуально, проводим прямую линию через центр прибора к ориентиру. На противоположной стороне будет указано направление движения. В дороге лучше проверять возможность отклонения от курса движения.

В теории сложно понять принцип действия прибора, поэтому лучшим вариантом будет закрепление навыков на практике в знакомой местности.

Отправляясь в поход или экспедицию в незнакомой местности, лучше иметь в своей команде человека, который хорошо ориентируется в данной местности. Если нет такой возможности, всегда под рукой должен находиться компас и карта, для определения местоположения.

Если ранее не было опыта использования компаса, накануне необходимо научиться и потренироваться в определении местоположения. Используйте компас в соответствии с основными требованиями (правильное положение, защита от повреждения, удалённость от металлических предметов).

Выполнение несложного алгоритма действий позволит избежать трудностей в дороге по незнакомой местности.

Заключение

Изобретение и использование компаса, исторически играло огромное значение для географического освоения мира. Морские походы приносили много результатов с минимальными потерями флота. Ориентирование по звёздам возможно было, но компас сделал движение по морям и океанам более точным и в минимальные промежутки времени.

краткое содержание других презентаций

«Ориентирование на местности» – Ориентирование по солнцу. Стороны горизонта. С помощью компаса. Азимут. По особенностям ОС. По звездам. Ориентирование. Определите азимут. По солнцу. Ориентирование по звездам. Направление по плану. Ориентирование по компасу. Ориентирование – умение находить стороны горизонта. Ориентирование на местности. Что такое линия горизонта?

«Ориентирование по местным признакам» – Переход. Ориентирование. Стороны света. Такие были компасы. Солнечный полдень. Определение направления по Солнцу и часам. Ориентирование по местным признакам. Ягоды брусники. Яркий солнечный свет. Грибы. Правила работы. Умение определять на местности стороны горизонта. Определение направления на север. Работа по определению азимута. Ягоды. Компас. Поиск Полярной звезды. Последовательность определения азимута.

«Приборы для ориентирования» – Месяц. Год. Белые цветочки. Ориентирование. Костер. Скучно очень мне одной. Как устроен компас. Песочные часы. Ориентирование по Солнцу. Рогалик. Календари. Природные часы, календарь, компас. День. Что можно назвать природным компасом. Экватор. Часы и календарь. Полярная звезда. Компас. Времена года. Механические часы. Ориентирование по Луне. Ориентирование во времени. Золотистый апельсин. Часы. Как ориентироваться на море без современных приборов.

«Способы ориентирования» – Стороны горизонта. Снег. Ориентирование по компасу. Ориентирование по тени. Ориентирование по звездам. Грибок. Компас. Ориентирование на местности. Правила пользования компасом. Ориентирование по местным природным признакам. Определение своего местоположения. Ориентирование по Солнцу. Стрелка.

«Ориентирование» – Муравейники. Ориентирование по Солнцу. Ориентирование по Луне. Снег. Характер склонов гор. Ориентирование по компасу. Показания компаса. Ориентирование по Солнцу, Луне, звездам. Проверка исправности компаса. Вопросы для проверки полученных знаний. Способы ориентирования на местности. Ориентирование. Определение местного времени без часов. Лишайники и мох чаще покрывают северную сторону. Определение сторон света с помощью часов.

«Ориентирование в лесу» – Подавайте сигнал о помощи. Разведите костёр. Движение по азимуту. Если заблудился в лесу. Думайте. Что делать, если вы заблудились. Источники звуков. Сразу остановитесь. Ориентиры. Робинзон Крузо. Условие безопасного пребывания человека в природных условиях. Успокойтесь. Что нужно брать с собой, чтобы не заблудиться. Найдите возвышенность. Никогда не отправляйся в лес, в горы, словом, в дикую природу, не предупредив кого-нибудь.

На сегодняшний день человечество придумало множество различных моделей компасов. Они отличаются не только по устройству, но и по принципу работы. То, как работает, например, магнитный компас, сильно отличается от принципа действия компаса в смартфоне и телефоне, хотя в общем конечный результат их действия – показания – будут сходными.

Механические компасы — все они работают по одному принципу.

Каждая модель имеет свои достоинства и недостатки, благодаря чему под каждую конкретную ситуацию можно подобрать наиболее подходящий прибор.

Для примера рассмотрим принцип действия некоторых видов компасов.

Магнитный компас

В магнитном компасе основной элемент – магнитная стрелка – располагается вдоль силовых линий магнитного поля Земли – естественного гигантского магнита – и указывает на ее полюса.

Стрелка такого компаса выравнивается по направлению магнитных линий Земли.

Благодаря тому, что магнитные полюса находятся вблизи географических полюсов, на большей части поверхности Земного шара можно использовать магнитный компас для нахождения приблизительного направления на истинный север или юг, а по ним определять и все остальные стороны света.

Электронный (цифровой) компас

В этом виде компаса показания также определяются направлением магнитного поля Земли, однако в данном случае работает не стрелка, а специальное электронное устройство (магнитный датчик).

Такой компас не зависит от спутников и их видимости.

В отличии от магнитного компаса, это устройство потребляет электроэнергию от переносного аккумулятора или батареек.

Здесь стоит отметить, что цифровым компасом также иногда называют спутниковым, что не совсем верно. О спутниковом расскажем чуть позже.

Электромагнитный компас

Этот прибор также ориентируется на магнитное поле Земли, однако для того, чтобы он начал работу, необходимо движение его в пространстве. Ведь именно перемещение в магнитном поле рамки с обмоткой – основной детали электромагнитного компаса – генерирует электрический ток, который, в свою очередь, отражается в виде показаний на приборах, по которым и происходит сверка направления движения транспорта с заданным курсом.

Благодаря этой конструкции, данный прибор нечувствителен к магнитным девиациям, связанным с деталями транспорта, на котором он установлен. Однако для ориентирования по электромагнитному компасу обязательно нужно находиться в движении, ведь стоя на одном месте, электрические токи в катушках возникать не будут, а значит и замерять приборам будет нечего.

Радиокомпас

В радиокомпасе направление определяется не по магнитному полю, а по сигналу от радиостанции, местоположение которой известно заранее. На фото показан пример такого компаса, снятого с панели самолета:

Радиокомпасы нашли широкое применение в авиации, однако обладают рядом недостатков, связанных с возникновением больших ошибок в измерениях (более десятка градусов) из-за искажения радиосигнала. Сегодня их все чаще заменяют другими приборами для навигации, например, GPS-навигаторами.

Спутниковый компас

Спутниковый компас работает, получая сигналы от спутников. Такой прибор показывает направление на истинные полюса, то есть на географический север и географический юг.

Такой компас не будет работать в помещении или под землей, что ограничивает область его применения.

Показания этого компаса не зависят от магнитной аномалии и девиаций, однако он не будет работать, если сигнал спутника пропадет, либо закончится заряд источника электропитания. Именно такие устройства встроены в современные телефоны и смартфоны, и на том же Айфоне компас работает, принимая сигнал от спутников и указывая направления на разные стороны света. В большинство смартфонов изначально вшит GPS-приемник для расширения его функционала, а получая данные о местоположении телефона очень просто указать направления по сторонам света.

Гирокомпас

Работа гирокомпаса основана на способности гироскопа удерживать одно и то же положение в пространстве, независимо от поворота рамки, в которой он закреплен.

Гирокомпас, как и спутниковый компас, показывает географический север и независим от магнитных полей, создаваемых деталями транспорта, в котором он установлен.

Лучший компас для туризма

Для туризма наиболее подходящими можно считать три варианта – магнитные, электронные и спутниковые компасы – из-за их компактности. Однако, давайте разберемся, какой же вариант наиболее подходит для многодневного пребывания в дикой природе в экстремальных условиях.

Электронные и спутниковые компасы используются в новейших средствах связи – мобильных телефонах, смартфонах, айфонах, планшетах, а также в часах, что делает их постоянными спутниками современного человека. А это значит, что с большой долей вероятности такой прибор окажется при владельце, если тот попадет в аварийную ситуацию вдали от цивилизации. В этом большой плюс таких устройств.

Из всех приборов, которые всегда под рукой у человека, первый — телефон, и зачастую на нем имеется и GPS с функцией компаса.

Однако электронный компас проигрывает обычному магнитному, ведь для определения тех же магнитных полюсов в электронном варианте нужен источник электроэнергии, а в случае поломки электрический компас вряд ли удастся починить в условиях дикой природы. В то же время простой магнитный компас не нуждается в питании электрическим током и его можно быстро сделать из подручных средств.

Ну, а спутниковый компас в современном средстве связи – хоть вещь и нужная, но все же менее удобная, чем навигатор. Лучше установить на телефон не компас, а навигатор, который не только сориентирует владельца по сторонам света, но и сможет указать точное местоположение его на карте.

Раз уж такое функциональное устройство есть под рукой, ограничиваться только функцией компаса на нем не рационально.

Тем не менее, и в этом случае такое средство навигации будет обладать тем же недостатком, что и электронный компас, – зависимостью от электроэнергии и невозможностью ремонта в случае поломки. А ведь поломка может наступить в том числе и от падения или намокания телефона, если только он не оснащен специальной защитой, которой на большинстве телефонов нет.

Плюс такого цифрового компаса заключается также в его миниатюрных размерах и устойчивости к магнитным девиациям.

Кроме того, сигнал от спутника в некоторых случаях попросту не дойдет до устройства-приемника, что может привести к возникновению чрезвычайной ситуации. Например, в пещерах или катакомбах, где можно легко потеряться, использовать спутниковый компас не получится: не будет сигнала от спутника.Поэтому из всего разнообразия компасов на первое место все же нужно вынести магнитный, благодаря простоте его устройства и независимости от электропитания.

Далее разберемся в работе магнитного компаса – наиболее универсального и популярного устройства навигации в среде туристов, охотников и других людей, чья деятельность связана с пребыванием в дикой природной среде.

Работа с магнитным компасом

Магнитный компас помогает определить направление на магнитные север и юг, а также направление на выбранный объект относительно направления на север – азимут.

Поскольку магнитный компас реагирует на любое магнитное поле, то в большинстве случаев его стрелка указывает не на магнитные полюса Земли, о которых мы говорили здесь, а в сторону от них.

Это в первую очередь связано с магнитными девиациями, которые вызываются находящимися рядом намагниченными объектами.

Единственный способ снизить магнитные девиации в туристическом компасе – находиться на достаточном расстоянии от магнитных предметов (например, ножа, мобильного телефона или другого компаса), объектов (например, машины, самолета или судна) и источников электрического тока (например, линии электропередач). Хотя на морских судах магнитные девиации, связанные с деталями самого судна, устраняются с помощью специальных систем, оснащенных магнитами.

Также существуют области, в которых силовые линии магнитного поля Земли сильно отклоняются от подобных линий в соседних областях. Такие районы называются магнитными аномалиями. Стрелка компаса в этих областях также «врет».

Стоит заметить, что вблизи географических полюсов Земли, как в северном, так и в южном полушарии, в наше время компас может давать большие ошибки, вплоть до 180°, то есть самую большую ошибку из гипотетически возможных.

Я не зря сказал, что именно в наше время. Дело в том, что местоположение магнитного полюса (как южного, так и северного) непостоянно. Во-первых, на данный момент магнитные полюса не совпадают с местоположениями географических полюсов, а во-вторых, местоположение магнитных полюсов меняется со временем, причем движется непредсказуемо, изменяя как направление движения, так и скорость. Поэтому нельзя исключать возможности, что рано или поздно в какой-то момент времени оно совпадет с положением одного из географических полюсов Земли.

Магнитные полюса за всю историю Земли неоднократно диаметрально меняли свое местоположение, то есть вблизи северного географического полюса в разные времена был как северный магнитный, так и южный магнитный полюс.

Кроме того, из-за близости географических полюсов к магнитным полюсам в измерениях с помощью магнитного компаса могут возникнуть трудности по той же причине, по которой они возникают на самих магнитных полюсах.

В точках на земной поверхности, соответствующих магнитным полюсам Земли, магнитный компас не будет работать, поскольку силовые линии магнитного поля Земли в этих областях направлены строго вертикально. Точнее, работать-то он будет, но только, если его повернуть набок – магнитная стрелка в этом случае займет строго вертикальное положение, то есть как раз вдоль магнитных линий Земли.

Неисправность компаса

Давать неправильные показания может и неисправный компас, поэтому перед тем, как отправиться в путешествие каждый взятый с собой прибор нужно проверить на исправность.

Для этого к компасу сбоку подносится намагниченный предмет, например, нож, пока стрелка компаса не отклонится в сторону. После того, как объект, вызывающий магнитную девиацию, будет устранен, стрелка должна вернуться в прежнее положение. То же самое необходимо проделать, поднося намагниченный предмет с другой стороны.

Если стрелка после всех манипуляций вернулась на прежнее место, такой компас будет работать правильно. Если же не вернулась, то таким компасом пользоваться нельзя: он неисправен.

Работает ли магнитный компас за пределами Земли

Многие звезды, планеты и их спутники обладают магнитным полем, однако зачастую магнитное поле настолько слабо, что не способно повлиять на стрелку магнитного компаса. Более же чувствительные приборы улавливают даже столь незначительное проявление магнетизма, но сейчас речь не о них.

Так, например, на Луне скорее всего не удастся использовать магнитный компас для ориентирования, поскольку магнитное поле Луны очень слабо.

То же самое касается открытого космоса на большом удалении от небесных тел. Здесь магнитные поля, как правило, настолько малы, что не способны сдвинуть стрелку магнитного компаса с места.

Последнее утверждение справедливо только для магнитного компаса, находящегося вдали от бороздящего просторы космоса космического корабля. На МКС показания компаса целиком будут зависеть от магнитных девиаций, вызванных исключительно деталями самой космической станции.

С другой стороны, не стоит забывать, что даже на тех планетах, где магнитное поле не меньше, а то и больше, чем на Земле, магнитные полюса периодически меняются местами, и направление на магнитный полюс с большой вероятностью не совпадет с направлением на географический полюс. В принципе, как и говорилось ранее, у Земли та же «беда», и то, что мы имеем возможность сегодня использовать магнитный компас для приблизительного определения направления на географические полюса, можно сказать – просто счастливое совпадение.

Таким образом, говоря о магнитном компасе, как об основном средстве навигации для туриста, всегда нужно помнить об ограничениях в его работе, которых, к счастью не так много. В большинстве случаев магнитный компас при корректном его использовании поможет людям сориентироваться в пространстве, при наличии карты – определить свое местоположение, а также найти направление для дальнейшего движения, в том числе и для того, чтобы в аварийной ситуации наиболее быстро выйти к людям.

Если же в аварийной ситуации у человека не оказалось ни навигатора, ни компаса, ни металлических предметов, из которых можно было бы его изготовить, тогда остается ориентироваться по так называемому солнечному компасу — .

Казалось бы, в век продвинутых технологий знать, как пользоваться компасом, никому не нужно, у всех есть устройства GPS, более точные и простые в использовании. Но всё-таки старый, проверенный прибор с магнитной стрелкой гораздо более надёжен, ведь навигатор может разрядиться, разбиться, а также перестать работать из-за слабого сигнала.

В лесу легко потеряться

Не имея альтернативного способа ориентирования, легко заблудиться даже в знакомом лесу. Человек создан так, что одна нога у него ведущая (как и рука), и поэтому шаги этой ноги получаются длиннее, а другая нога частит, и вместо того, чтобы идти прямо, турист идёт по кругу.

Проблемой может стать и потеря ориентации. При отклонении с намеченного пути может возникнуть бесконтрольный страх, начнётся паника, трудно будет рассуждать логически и принимать правильные решения. Имея компас, путник легко избежит этих опасностей.

Устройство компаса

Прежде чем научиться пользоваться компасом, следует разобраться, из каких частей он состоит и как работает. Основные детали этого прибора следующие:

  • Корпус-основа . Обычно бывает с плоским и массивным дном, часто прямоугольным, чтобы легко было ставить ровно на поверхность, а также проводить прямые линии по карте. Иногда на корпус наносятся деления, как на линейке.
  • Круглая капсула с амортизирующей жидкостью , в которой находится свободно вращающаяся стрелка.
  • Стрелка компаса – магнитная полоска металла, посаженная на тонкую ось, почти без трения. Один конец, который показывает на север, окрашен.
  • Разметка сторон света . Может быть нанесена либо на диск под стрелкой, либо на специальное поворотное кольцо вокруг него (безель). Окружность делится на 360 градусов, на ней находятся английские буквенные обозначения частей света: юг (S), запад (W), восток (E) в нулевой отметке расположен север (N). Стороны света могут быть обозначены и русскими буквами – СЮЗВ.
  • Нередко могут обозначаться буквами и промежуточные стороны света : северо-восток (NE или СВ), северо-запад (NW или СЗ), юго-восток (SE или ЮВ), юго-запад (SW или ЮЗ).
  • На моделях с безелем бывает ещё стрелка-индикатор направления . Выполняя по компасу пеленг, можно совместить её с магнитной стрелкой или потом направить на ориентир.
  • Арретир небольшой рычажок , которым можно зафиксировать стрелку компаса.

Так называемый планшетный компас бывает установлен на прозрачную прямоугольную основу с линейной разметкой, при помощи которой легко и точно можно вычислять по карте расстояния. Часто оснащается также увеличительным стеклом для рассматривания мелких деталей карт.

Самыми сложными по комплектации бывают армейские приборы для ориентирования, более прочные и функциональные. Их отличает цельный корпус с герметично закрывающейся крышкой со стеклом и светящийся в темноте циферблат. В них может быть встроен клинометр для вычисления наклона плоскости, резьба для крепления к штативу, пузырьковый уровень.

Кроме того, бывают специализированные профессиональные компасы, например, геологический или гироскопический, который устанавливают на самолёты и морские суда. Этот сложный навигационный прибор обладает высочайшей устойчивостью, надёжно работает в сложных условиях, а главное, показывает не магнитный полюс Земли, а настоящий географический.

Географический север и магнитный полюс

Тем, кто хочет совсем серьёзно научиться ходить по компасу, нужно разобраться в нескольких географических терминах. Например, существует целых три понятия «север». «Истинный север» расположен в географической точке полюса планеты, в навигации он роли не играет. Важен «магнитный северный полюс», на который реагирует стрелка компаса, а он постоянно смещается в магнитном поле Земли. И третий север – это «условный север» на карте, в отличие от первых двух, он не точка, а линия по всему верхнему краю карты.

Кроме того, существует понятие «магнитное склонение». Это угол между направлениями на географический и на магнитный полюсы Земли. Если магнитный полюс смещён к востоку от истинного, то склонение считается положительным, если к западу, то отрицательным. Точные значения склонений в настоящий момент для каждой точки на глобусе можно узнать при помощи специальных онлайн-калькуляторов.

Передвижение по компасу

На практике использовать магнитный прибор для ориентирования не так сложно, как кажется. Освоить навыки поможет инструкция:

  • Определить ориентир, в какую сторону идти, и встать к нему лицом.
  • Положить компас строго горизонтально на ладонь, держа её перед собой на уровне груди.
  • Посмотреть, куда показывает красный конец стрелки, – в этом направлении находится север.
  • Повернуть компас или поворотное кольцо так, чтобы совместить этот конец стрелки с нулевой точкой шкалы.
  • Направить индикационную стрелку на свой ориентир и увидеть, в какую сторону отправиться. Этот процесс называется пеленгом, или определением азимута.

Применение вместе с картой

Компас удобно использовать вместе с картой местности. Важно, чтобы на карте отображался полностью весь регион, где проводится поход, лучше с небольшим запасом.

Чтобы проложить маршрут по карте, нужно сделать следующее:

  • Разложить карту на ровной поверхности, северным направлением вверх. Поместить прибор в верхней части планшета, убедившись, что рядом нет ничего металлического.
  • Нанести на карту точку А, место нынешней дислокации, и точку Б, в которую нужно попасть, провести черту между ними. Зная масштаб, воспользоваться линейкой и вычислить, сколько километров предполагается пройти.
  • Повернуть разметку компаса так, чтобы север совпадал с севером на карте, и расположить его над прочерченной линией. Посмотреть цифры и записать, на сколько градусов путь отклонился от направления на север. Это и будет азимут.

Совместить с азимутом стрелку, фиксирующую направление, убрать карту и отправиться в путь, держа компас перед собой.

Огибание препятствий

Не стоит паниковать, когда придётся свернуть с заданного курса. Если знать, как правильно пользоваться компасом, он поможет спокойно обойти любой объект и вернуться на выбранный маршрут. Нужно будет выполнить следующую последовательность действий:

  • Остановиться перед препятствием и произвести очередной пеленг.
  • Определить, с какой стороны удобнее обойти преграду. Если обход будет справа, прибавить к азимуту 90 градусов, если слева, то вычесть 90 градусов. Допустим, азимут был 170. Тогда новое значение будет составлять 80 или 260 градусов.
  • Продвигаться по новому направлению, считая количество шагов, до конца препятствие не будет пройдено. Потом развернуться на 180 градусов и пройти столько же шагов в обратном направлении, чтобы вернуться на изначальный путь.
  • Вернувшись на него, сориентироваться ещё раз по сторонам света на компасе и продолжить движение по азимуту, соответствующему рисунку на карте.

Разумеется, все эти простые приёмы требуют выработки определённого навыка. Чтобы обеспечить уверенное применение компаса в походе по незнакомой местности, придётся потренироваться несколько раз в хорошо знакомом ландшафте.

Прогрессивные цифровые технологии сильно упростили не только специалистам, но и обычным людям, любого рода ориентирование, подарив человечеству спутниковую навигацию ГЛОНАСС и GPS. Но по-прежнему остаются полезными навыки, как правильно пользоваться компасом, этим давним надёжным спутником любого путешественника.

Актуальность обычного магнитного компаса объясняется просто – ему не требуются питание и подзарядка, доступ к сотовой сети или интернету. Это устройство срабатывает в глухом лесу или в степи, в экстремальных условиях или тогда, когда садится аккумулятор у смартфона – достаточно лишь разбираться, как идти по компасу.

Искомую местность и путь к ней отмечают на карте, а сверяют движение по компасу, вычислив азимут, представляющий собой угол между маршрутом к выбранному объекту и северным географическим направлением, если речь идет про северное полушарие. В южном полушарии азимут соотносится с направлением на южный полюс.

Как устроен магнитный компас

Прибору с намагниченной стрелкой, которая разворачивается строго вдоль силовых линий планеты, окутанной магнитным полем, уже более тысячи лет – его создание занесено в список четырёх великих китайских открытий, наряду с порохом, бумагой и печатью на ткани. Он претерпел совершенствования и заимел более современные узкие разновидности, но принцип работы остался неизменным – географическое ориентирование по компасу осуществляется по единому алгоритму.

  • Классический магнитный компас представляет собой компактный круглый прибор в корпусе из металла или пластика.
  • Под прозрачной верхней крышкой располагается плоский циферблат (лимб), куда нанесены угловые градусы, с возрастанием по часовой стрелке. Делений может быть разное количество, в зависимости от модели, но всегда имеется полный охват измерения окружности – 360º.
  • Напротив 0º расположен север с международным обозначением N (north) либо русским – С (север). Напротив 180º – юг с обозначением S (south) либо Ю (юг). Напротив 90º – восток с обозначением E (east) либо В (восток). Напротив 270º – запад с обозначением W (west) либо З (запад).
  • В центре лимба на иглу нанизана магнитная двухсторонняя стрелка, одна половина которой обычно окрашивается в красный цвет либо специально помечается – именно она всегда показывает остриём туда, где сторона северного магнитного полюса.
  • В нерабочем состоянии стрелку удерживает арретир – механический рычажок, выполняющий роль стопора. Если его отпустить – стрелка тут же развернётся помеченным хвостом на север.
  • В знаменитой модели Адрианова есть наружное кольцо, огибающее корпус, – его вращением можно сдвигать и устанавливать визир в виде мушки с целиком, чтобы зафиксировать направление на ориентир.
  • Во многих сегодняшних туристических моделях имеется дополнительная, вращаемая вручную стрелка, которая визуально отмечает направление необходимого маршрута, а также может присутствовать линейка для работы с картой. Выпускаются и модели с вращаемым лимбом.

Обратите внимание! Для корректного направления устройство обязано быть в горизонтальном положении.

Как необходимо работать с магнитным компасом

Инструкция к стандартному туристическому устройству подробно описывает, как пользоваться компасом, но не всегда это описание оказывается под рукой. Поэтому разъяснить азы работы с прибором не будет лишним.

  • Расположив корпус прибора строго горизонтально, необходимо отпустить магнитную стрелку и подождать, пока остановится её качание.
  • Теперь необходимо остриё стрелки аккуратно совместить с обозначением севера, то есть с буквой N или русской С.
  • Для этого нужно либо поворачивать сам прибор, если лимб в нём статично зафиксирован, либо вращать подвижный лимб, пока буква и кончик стрелки не совпадут.
  • Помеченный красным или специально выделенный хвост магнитной стрелки сам по себе оборачивается всегда на север, а когда обозначение севера на лимбе совмещено со стрелкой, то это и будет соответствовать правильному указанию на стороны света.
  • Прямо по стрелке – северное, по обратную сторону – южное, вправо – восточное, влево – западное, обозначенные соответственными буквами.

Обратите внимание! Вблизи скоплений металла (к примеру ж/д пути), под линией электропередач, в зоне магнитных аномалий, на большой высоте в горах магнитный компас делает существенные погрешности! Поэтому нужно сместиться на 0,3 – 1 км и повторить ориентирование.

Теперь можно покинуть незнакомую местность, если знать, куда необходимо двигаться. В этом случае поможет вычисление азимута.

Как с помощью компаса найти азимут

Стремление новичка, как научиться пользоваться компасом, – это ещё не гарантия успешного ориентирования. Обязательно нужно овладеть вычислением азимута, чтобы не заблудиться. Это нетрудно, но в экстремальных или критических условиях пригодится. А охотникам, грибникам и туристам, предпочитающим походы, – абсолютно необходимо знать.

Азимут – это угол в градусах между севером (0º) и выбранным объектом (на карте или на местности), отсчитываемый всегда по часовой стрелке. То есть если искомая точка будет отклонена от севера в сторону запада (против часовой стрелки) всего на 1º – её азимут будет равен 359º.

Азимут чистого направления на северо-восток равен 45º, на восток – 90º, на юго-восток – 135º, на юг – 180º, на юго-запад – 225º, на запад – 270º и на северо-запад – 315º. Но искомый объект может отклоняться, поэтому придётся учиться определять точный азимут.

  • Вначале прибору придаётся горизонтальное положение, и отпускается магнитная стрелка.
  • После принятия ею устойчивого положения кончик стрелки совмещается с обозначением севера N либо С (путем вращения корпуса или циферблата).
  • Далее обозначается направление на интересующий объект – или на карте, или в натуре.
  • Остаётся вычислить угол между отметкой севера и отметкой, указывающей на объект, по часовой стрелке.

Полученное значение в градусах и является азимутом, следуя которому, невозможно потерять незнакомый объект и сбиться с пути.

В условиях абсолютно незнакомой местности это может быть любой ориентирующий объект, возвышающийся над остальными или чем-то выделяющийся, – дойти до него позволит найденное направление. Добравшись к нему с помощью полученного азимута, нужно для продолжения пути выбрать следующий и повторить вычисления.

Обратите внимание! Возвращаться следует по обратному азимуту, являющему противоположность вычисленному на циферблате. Для этого прокладывают прямую линию между найденным углом и центром лимба – противоположное значение и будет обратным азимутом.

Как ориентироваться по компасу и карте

В путешествиях вдали от цивилизации наиболее пригодятся навыки, как ориентироваться по компасу и карте, поскольку такой маршрут учтёт все возможные отклонения. Ответственные туристы всегда вначале пути изучают предполагаемый маршрут на карте, вычисляют прямой и обратный азимут, записывая данные.

Для подобных вычислений необходимы карта местности, компас, линейка и карандаш.

  • Расстелите горизонтально карту, обозначьте карандашом все точки планируемого маршрута и его конечную точку.
  • Положите на карту компас и отпустите стрелку.
  • Совместите стрелку на компасе с обозначением севера на лимбе.
  • Теперь поворачивайте карту, пока ее обозначение севера не совпадёт с указанием компаса.
  • Прикладывая линейку так, чтобы её линия совпала с серединой лимба и первой точкой нарисованного на карте маршрута, вычислите в градусах угол между севером и линейкой. Запишите значение для этого отрезка пути. Тут же найдите обратный азимут и запишите его.
  • Поступайте так со всеми обозначенными точками по маршруту до конечной, записывая значения каждого отрезка маршрута.
  • Двигайтесь в пути, сверяясь с компасом.
  • Возвращайтесь по обратному азимуту.

С такими вычислениями можно совершенно не бояться заблудиться – компас приведёт ровно в запланированную точку и вернёт обратно.

Как научиться легко пользоваться компасом без карты

Есть и упрощённые варианты ориентирования по компасу безо всяких вычислений, и даже без карты. К примеру, знающий, как пользоваться этим устройством в лесу, грибник или охотник спокойно будет бродить по зарослям, не переживая о маршруте и возвращении домой. И хотя без привязки к карте расчёты будут лишь приблизительными, но компас окажет неоценимую помощь в передвижении по незнакомой местности.

  • За основу ориентира берутся стороны света, а за точку отсчета – начало пути от какого-то значимого объекта с большой протяжённостью – шоссе, поле, река, ж\д пути.
  • Перед началом пути нужно встать лицом к объекту и спиной к началу маршрута.
  • Засечь по компасу направление, к примеру – юго-восток. Это и будет то направление, по которому необходимо возвращаться.
  • Движение вперёд будет в противоположном направлении – в нашем примере это северо-запад.

То есть в приведенном примере, гуляя по лесу, остаётся сверяться время от времени с показаниями компаса и двигаться на северо-запад, а как только захотелось вернуться – идти на юго-восток. Вряд ли выход совпадёт с отправной точкой, но правильно выбранное направление всегда выведет в район искомой местности.

Важно! Не забудьте проверять надёжность компаса! Магнитные компасы часто дают сбой по причине размагничивания стрелки. Перед тем, как отправиться в дальний и опасный путь, проверьте прибор на жизнеспособность, приблизив к нему с отпущенной с тормоза стрелкой любой металлический предмет. Если стрелка среагировала, значит прибор можно брать с собой. Но лучше свериться с еще одним компасом, чтобы их стрелки по направлению совпали.

RITCHIE HELMSMAN Инструкции по компасу

RITCHIE HELMSMAN Инструкции по компасу

ВНИМАНИЕ:

Все магнитные компасы уязвимы для магнитных помех, которые вызывают ошибки, называемые отклонением. Владелец / оператор и / или рулевой несут ответственность за правильную установку компаса и компенсацию. Компенсация – это акт исправления отклонения. Магниты (динамики, микрофоны и т. Д.), Черные металлы (сталь, чугун и т. Д.) И токопроводящие устройства являются частыми причинами отклонений. Важно понимать, что магнитные компасы указывают на Магнитный Север. Есть разница между Магнитным Севером и Истинным Севером, и эта разница называется вариацией. Вариация зависит от вашего географического положения и может быть определена по местной карте.

Пожалуйста, полностью прочтите Инструкцию перед началом установки.



Выбор подходящего места

Компас должен располагаться достаточно близко к рулевому и ниже линии его обзора, чтобы его можно было легко прочитать во время нормальной работы. Прямой набор для чтения или комбинированныйamp Модели с циферблатом позволяют устанавливать компас выше, рядом или на уровне глаз.

Вам понадобится ровная и ровная поверхность (когда лодка стоит на ровном киле). Многие лодки имеют изогнутую монтажную поверхность, и в этом случае следует использовать блок обтекателя, чтобы выровнять компас.

Выберите место, в котором отклонение по любой из четырех сторон света (NSE и W) не превышает 20 градусов. Большинство компасов имеют встроенную систему компенсации, которая исправляет фиксированное отклонение до 20 градусов. Важно понимать, что правильная компенсация невозможна, когда компас подвергается воздействию переменного магнитного поля. Некоторые судовые устройства могут создавать различные магнитные поля. При выборе места для компаса необходимо учитывать такие устройства, как дворники, сильноточный провод и даже некоторые рулевые колеса.



Проверка выбранного местоположения

Используйте компас, чтобы проверить местоположение. Рядом с нижней частью компаса есть два латунных стержня, которые вращаются на 360 градусов, возможно, только концы с прорезями – это все, что видно. Эти компенсационные стержни используются для корректировки вашего компаса на отклонение. При тестировании местоположения вы не хотите, чтобы в вашем компасе заранее устанавливались поправки, поэтому нейтрализуйте компроды, установив пазы в горизонтальное положение.

Начните тест, держа компас вдали от возможных помех и наблюдая за показаниями компаса. Затем осторожно переместите компас в нужное положение; держа его в том же направлении. Если показания компаса отличаются без изменения направления, вы наблюдаете отклонение. Вам нужно найти место с отклонением менее 20 градусов по 4 сторонам света, если вы собираетесь настроить компас с помощью стержней компенсатора.

Найдя место, вы должны проверить периодические изменения магнитного поля. При временно установленном компасе в предполагаемом положении попробуйте повернуть рулевое колесо, рычаги управления дроссельной заслонкой или что-нибудь еще, что может вызвать отклонение. Также рекомендуется включать и выключать электрические устройства. Обратите внимание, что изменяющееся магнитное поле не может быть скорректировано с помощью компенсации, и вам нужно будет найти другое место для компаса.



Установка (все модели)

Установка компаса
Необходимо соблюдать особую осторожность при установке компаса так, чтобы он совпадал с килем лодки. Ошибка выравнивания – это постоянная ошибка на всех курсах, вызванная тем, что компас не указывает в том же направлении, что и лодка. Одна из рекомендаций – временно установить компас с помощью одного крепежа, чтобы при обнаружении ошибки выравнивания ее легко исправить. Малярную ленту можно использовать в качестве ориентира или для обеспечения устойчивости компаса во время установки.

Если вы устанавливаете на переборку, которая не перпендикулярна центральной линии лодки, необходимо использовать блок обтекателя.

Из-за различий в материалах переборок и палубы крепежные винты не поставляются. Используйте оборудование, подходящее для вашей конкретной установки. ВЫБЕРИТЕ НЕМАГНИТНОЕ МОНТАЖНОЕ ОБОРУДОВАНИЕ. Могут использоваться самые качественные крепежи из нержавеющей стали и твердой латуни. Если вы не уверены, проверьте их магнитом.

Большинство моделей имеют встроенные фонари, которые потребуют прокладки провода или проводов к источнику питания. Чтобы обеспечить чистую установку, вы можете подождать и просверлить отверстия для фрезерования после того, как вы будете удовлетворены выравниванием компаса.



Инструкции по установке для конкретных моделей следующие:

Примечание для всех компасов, устанавливаемых заподлицо и на переборке:
Важно использовать монтажную прокладку, поставляемую с каждой моделью. Мы НЕ рекомендуем использовать подстилку, так как некоторые марки содержат химические вещества, которые могут повредить пластиковый купол.

Скрытый монтаж HF-72, HF-72W, HF-73, HF-73W, HF-79, HF-79G, HF-79W, SS-1000 и SS-1000W

Используя монтажный шаблон, поставляемый с компасом, сделайте вырез в выбранном месте и установите его, как описано выше (Установка компаса). Для всех моделей HF-79 ослабьте, но НЕ выкручивайте единственный винт в задней части лицевой панели. Поднимите заднюю часть платья-безеля и сдвиньте ее вперед, чтобы снять с компаса. Когда монтаж и компенсация завершены, замените платье-безель. Примечание. Если у вас нет доступа к компенсационным стержням снизу, вам необходимо предусмотреть возможность легкого снятия компаса во время компенсации. (См. Инструкции по компенсации ниже).

Крепление на переборке HV-76 и HV-77

Перед выполнением разреза убедитесь, что поверхность переборки в месте установки находится под углом девяноста градусов (90 °) к средней линии лодки и находится в вертикальном положении. Если это не так, между компасом и переборкой необходимо использовать обтекатель. Используйте монтажный шаблон, поставляемый с компасом, для вырезания необходимого отверстия в вертикальной перегородке. Если компас не установлен в вертикальном положении, могут возникнуть серьезные ошибки, когда лодка кренится и одновременно произойдет качка. Также существует потенциальная ошибка из-за встроенных магнитов компенсатора, если компас не установлен вертикально.

Крепление на деки HD-74, HD-75 и SS-1100

Следуйте инструкциям выше (Установка компаса). После монтажа удалите черные пластиковые вставки и начните компенсацию (см. Инструкции по компенсации ниже).

Кронштейн HB-70, HB-71 и HB-85

Снимите кронштейн с компаса и установите его, как описано выше (Установка компаса). Если вы установили кронштейн на планшир, просто поверните компас на 90 градусов в его корпусе, удалив четыре винта с крестообразной головкой, расположенные в нижней части корпуса. После повторной установки компаса в кронштейн удалите черные пластиковые вставки, закрывающие компенсаторы, и начните компенсацию (см. Инструкции по компенсации ниже).



ВАЖНОЕ ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО HB-85

Эта модель предназначена для установки на СТАЛЬНЫЕ Суда. Требуется специальная компенсация, и вам нужно будет нанять профессионального наладчика компаса.

Проводка ночника (все модели)
Все модели оснащены системой ночного освещения на 12 вольт. Для подключения светильников к системе на 24 или 32 вольта имеются понижающие резисторы.

Фары должны быть подключены к цепи на 12 В с предохранителями в вашей электрической системе (т. Е. Цепи ходового света). Подключите красный провод (белый в некоторых моделях) к плюсу, а черный – к земле. Некоторые модели имеют второй блок освещения, который должен быть подключен к той же цепи.



Компенсация

Встроенная корректирующая магнитная система состоит из двух наборов магнитов, закрепленных на двух регулировочных стержнях с прорезями на концах. Перед началом процедуры регулировки прорези должны быть горизонтальными. Для этого предусмотрена небольшая немагнитная отвертка.

Перед тем, как начать компенсацию, убедитесь, что у вас есть подходящее место (см. Проверка выбранного вами местоположения).

Метод 1. (Предпочтительный)

Первый шаг. Когда компас находится в предполагаемом положении, но не закреплен окончательно (см. Установка компаса), выберите курс на карте, используя два фиксированных вспомогательных средства, которые находятся в пределах десяти градусов (10 °) от линии север / юг. Постарайтесь выбрать этот курс, чтобы вы могли маневрировать своей лодкой «вниз» от выбранных знаков (см. Примерampле).

Шаг второй. С позиции вниз от отметок «Север / Юг», удерживая отметки на одной линии, визуально управляйте лодкой по выбранному курсу «Север». Поворачивайте компенсатор левого / правого борта (прорезь направлена ​​вправо) до тех пор, пока компас не покажет правильные показания.

Шаг третий. Просто повторите шаги 1 и 2, за исключением этого раза, используя курс Восток / Запад и передний / задний компенсатор (прорезь обращена назад).

Шаг четвертый. Проверьте выравнивание компаса, запустив лодку в южном направлении, снова удерживая отметку на одной линии. Если в это время компас неверен, это означает ошибку юстировки. Чтобы исправить это, поверните сам компас, чтобы устранить половину этой ошибки. Повторяйте шаги 1, 2 и 4, пока линия север / юг не станет правильной, затем повторите шаг 3.

Шаг пятый. Установите крепеж, стараясь не нарушить выравнивание.

Способ 2. (Требуется использование GPS или Loran)
В этом методе вы будете использовать GPS или Loran в качестве ориентира.

  1. Ваш GPS или Loran должен быть настроен на отображение магнитных, а не истинных заголовков. Проверьте свое руководство.
  2. GPS и Loran обеспечивают направление на основе COG (курс относительно земли). Компасы указывают курс на основе фактического направления лодки. Из-за приливов, течений и ветра лодка не всегда может указывать в том же направлении, что и COG. Выберите время и место, чтобы свести к минимуму эти эффекты.
  3. Поскольку GPS и Loran рассчитывают COG на основе текущего и прошлого местоположения, вы увидите большую точность курса при движении на более высоких скоростях. Мы рекомендуем не менее 10 узлов.

Первый шаг. Находясь в море с компасом в предполагаемом положении, но не закрепленным окончательно (см. «Установка компаса»), установите пеленг Loran / GPS на стационарную помощь или ориентир, который находится в пределах 10 ° от линии север / юг.

Шаг второй. Расположите лодку вдоль этой линии и держитесь прямо по этой отметке. Поворачивайте компенсатор левого / правого борта (прорезь направлена ​​вправо), пока направление компаса не совпадет с пеленгом Loran / GPS.

Шаг третий. Просто повторите шаги 1 и 2, за исключением этого раза, используя курс Восток / Запад и передний / задний компенсатор (прорезь обращена назад).

Шаг четвертый. Проверьте выравнивание компаса, повернув лодку на 180 градусов от курса, использованного в шаге 2. Если в это время компас неверен, имеется ошибка выравнивания. Чтобы исправить это, поверните сам компас, чтобы устранить половину этой ошибки. Повторяйте шаги 1, 2 и 4, пока линия север / юг не станет правильной, затем повторите шаг 3.

Шаг пятый. По завершении процедуры закрепите компас в окончательном положении.

Если вы чувствуете, что отклонение на вашей лодке носит необычный характер, услуги профессионального наладчика компаса будут разумным вложением средств.

Чтобы обеспечить точность по всем направлениям, проверяйте отклонение каждые тридцать градусов и записывайте любое отклонение в карточку отклонения. Мы рекомендуем проверять в начале каждого сезона катания на лодках и каждый раз, когда рядом с компасом добавляется новое оборудование, на предмет отклонений.



Техническое обслуживание

Защищайте компас от солнца, когда не пользуетесь лодкой. Яркий солнечный свет может сократить срок службы компаса. Чехлы индивидуальной подгонки доступны в Ritchie.

Компасы Ричи не требуют особого ухода. Чтобы удалить отложения солевого тумана или грязь, промойте весь компас чистой пресной водой и тщательно протритеamp ткань. Важное примечание: никогда не используйте химические или абразивные чистящие средства.



Системы ночного освещения

Ночные светильники Ritchie рассчитаны на долгие годы использования. Если вам нужно заменить один, свяжитесь с заводом-изготовителем и сообщите свою модель и серийный номер, чтобы узнать номер детали и цену.



Гарантия:

Мы гарантируем, что все магнитные морские компасы Ritchie не имеют дефектов изготовления или материалов. Если в течение трех лет с даты покупки компас не будет обслуживать удовлетворительно, он будет отремонтирован или заменен бесплатно. Эта гарантия не распространяется на поломку в результате несчастного случая или неправильного использования. Замена или ремонт будут произведены, если прибор будет возвращен с предоплатой на станцию ​​обслуживания Ritchie или непосредственно в ES Ritchie & Sons, Inc.,



Узнать больше об этом руководстве и скачать PDF:

Документы / Загрузки

подробная инструкция. Как пользоваться компасом – определение сторон

Прогресс снабдил нас всевозможными навигаторами, которые через спутник точнейшим образом определяют свое местоположение и моментально прокладывают оптимальный маршрут. Однако есть у них серьезный недостаток, который может оказаться фатальным при длительном пребывании на природе: они все нуждаются в периодической подзарядке. Надежность компаса основана на его простоте. Он состоит из круглой шкалы (лимба) и магнитной стрелки с двумя концами, один из которых (обычно он окрашен в синий цвет) указывает на северный магнитный полюс. По сравнению с электронными девайсами компас обладает рядом преимуществ:

  • не нуждается в питании;
  • работает при любой погоде;
  • не сбивается при падении;
  • не боится воды;
  • очень мало весит;
  • занимает минимум места.

Единственное, что может повлиять на его работу, это наличие неподалеку большого количества железа и проводов под напряжением: месторождений железной руды, рельсовых дорог, высоковольтных линий электропередач.

Внимание! Не стоит хранить компас рядом с такими вещами, как топор, пила, нож, батарейки, другие компасы: он размагнитится.

Самостоятельное ориентирование по компасу: подробная инструкция

Ключевым понятием для ориентирования по компасу является азимут. Это угол между направлением на север и направлением на выбранный вами объект. Он определяется по разметке лимба и измеряется в градусах. Пользуясь компасом, необходимо помнить о двух важных моментах:

  • стрелка должна вращаться совершенно свободно, а для этого прибор требуется располагать строго горизонтально;
  • стрелка снабжена тормозом (арретиром), и если она при вращении прибора стоит на месте, нужно отпустить тормоз.

О благополучном возвращении из леса стоит подумать еще до того, как в него войти. Порядок действий должен быть следующим.

  1. Найдите неподалеку крупный, желательно протяженный объект. Это может быть дорога, река, поселение. На этот объект вы будете держать курс при возвращении.
  2. Определите азимут выбранного ориентира. Для этого встаньте к нему лицом, отпустите тормоз и, расположив компас на горизонтали, дождитесь, пока стрелка остановится.
  3. Совместите кончик стрелки с буквой «N» (или «С») на лимбе. Для этого осторожно поворачивайте прибор вокруг его оси. Сами при этом оставайтесь неподвижны.
  4. Теперь мысленно или с помощью какой-либо палочки проведите линию от центра стрелки к ориентиру. Заметьте цифру на лимбе, через которую прошла воображаемая линия. Это азимут возвращения. Его нужно запомнить, а лучше записать или отметить на карте. Когда придет время выходить из леса, компас нужно будет держать в руке точно в таком же положении и двигаться в соответствии с азимутом.

Внимание! Гуляя по лесу, вы не будете идти по прямой, поэтому вряд ли выйдете к тому самому валуну или дереву, от которого начали путешествие. Вы окажетесь в 100-200 м от него. Поэтому чем протяженнее исходный ориентир, тем спокойнее в лесу новичку.

Как поступить, если требуется проложить точный маршрут

Для прокладывания точного маршрута лучше приобрести компас с визирным устройством, а также запастись карандашом, картой местности или хотя бы блокнотом. Такие меры окажутся нелишними при многодневном походе, особенно если в команде присутствуют дети.

В исходной точке определяем азимут на заметный объект: особо высокую сосну, скалу, поваленное дерево. Отмечаем на карте или записываем в блокнот. Движемся по этому азимуту до ориентира. Выбираем следующий объект, снова определяем и записываем азимут, и так в течение всего маршрута.

Для упрощения обратного движения каждый раз записываем не только значение определенного нами азимута, но и цифру, противоположную ему на лимбе компаса. При возвращении ориентируемся по этим противоположным цифрам.

Что делать, если компас все-таки сломался

Не впадать в панику, потому что компас легко изготовить самому из подручных материалов. Понадобится швейная игла, которая всегда есть в арсенале туриста, дно пластиковой бутылки, кусок древесной коры или пробки (размером примерно 3х3 см) и батарейка либо магнит.

В кусочке пробки пропиливаем желобок для иголки. Саму иголку намагничиваем одним из двух способов:

  • прикладываем к магниту, а потом размагничиваем второй конец путем легкого нагрева спичкой;
  • берем ее заизолированной проволокой и прикладываем к полюсам батарейки; при этом на север будет указывать тот кончик, который касался отрицательного полюса.

Кладем иголку в желобок, пробку с иголкой – на воду в пластиковой чаше. Импровизированная стрелка покрутится на воде и, остановившись, укажет на север.

Планируя серьезное путешествие в леса или просто , посмотрите видеоинструкцию по применению компаса и помните: этот прибор не подведет никогда.

Как пользоваться компасом: видео

В наше время, когда устройства спутниковой навигации стали вполне обыденной вещью, казалось бы, заблудиться в лесу практически невозможно. Однако на практике это не так. Ежегодно, особенно в сезон сбора грибов и ягод, сотрудникам МЧС приходится разыскивать пропавших людей в различных регионах России – причем не только горожан, но и тех, кто считает лес своим домом.

GPS-навигатор – вещь, безусловно, полезная. Но в лесу может случиться всякое: уронил-разбил и т. п. А потому на помощь придет самый простой магнитный прибор, который известен человечеству вот уже не одно столетие. Главное – знать, как пользоваться компасом в лесу.

Является самым простым, но надежным устройством. Принцип работы его основан на взаимодействии Земли и намагниченной стрелки, которая, вращаясь вокруг своей оси, всегда располагается вдоль линии магнитного поля.

В принципе, компасом пользоваться несложно. Стоит лишь освободить магнитную стрелку, и через пару секунд она своим синим концом, который обычно напоминает наконечник стрелы, развернется на север. Обратный конец стрелки (красный) укажет направление на юг. Соответственно, если встать лицом на север, то справа от вас будет восток, а слева – запад. Следует помнить, что близи ЛЭП или железной дороги (а также в зонах показания компаса могут искажаться.

Кто угодно, независимо от пола или возраста, вполне может оказаться в такой ситуации, когда необходимо определить свое местонахождение и направление движения, а потому знание, как научиться пользоваться компасом, никому не повредит.

Проверка работоспособности прибора

Собираясь на природу и повторив, как пользоваться компасом в лесу, необходимо убедиться в том, что он исправен. Для этого нужно:

  • Расположить компас на ровной горизонтальной поверхности.
  • Дать стрелке успокоиться.
  • Поднести к компасу любой металлический предмет, чтобы вывести стрелку из равновесия, а затем предмет резко убрать.
  • Убедиться, что стрелка возвратилась в прежнее положение. Если этого не произошло – пользоваться таким прибором нельзя.

Как пользоваться компасом на местности

До того как направиться в лес:

  • Прежде всего следует выбрать для себя те ориентиры, которые помогут в дальнейшем найти обратную дорогу. Иными словами, необходимо «привязаться» к местности.
  • В качестве ориентиров необходимо выбирать (дорогу, просеку, ЛЭП и т. п.), от которых можно направляться в любую сторону, но только под прямым углом.
  • Отойдя на некоторое расстояние от ориентира так, чтобы тот находился в пределах прямой видимости, нужно развернуться к нему лицом, взять в руки компас и освободить стрелку. После того как она прекратит вращение, развернуть корпус прибора в горизонтальной плоскости таким образом, чтобы стрелка указывала своим синим концом на надпись «С» («N»), а красным – на «Ю» («S»).
  • По шкале компаса определить направление в градусах на выбранный ориентир (можно сделать визуально или при помощи какого-нибудь предмета, скажем, веточки). Это и есть направление, в котором потом нужно будет возвращаться – его необходимо запомнить. Теперь можно заходить в лес в направлении, отличающемся от измеренного на 180 градусов.

Как пользоваться компасом в лесу для возвращения к ориентиру:

  • Развернуть в руках компас таким образом, чтобы условная линия визирования проходила через центр компаса и заданный азимут.
  • Освободить стрелку и, вращаясь вокруг своей оси, добиться совпадения её с направлением «север-юг».
  • Двигаться в ту сторону, куда направлен взгляд.

Чтобы не заблудиться, лучше всего делать периодические уточнения курса маршрута – как при движении в лес, так и при выходе из него.

Даже если вы знаете, как пользоваться компасом в лесу, следует придерживаться простого правила – прежде чем отправиться в незнакомую местность, нужно заранее продумать, как из нее выбраться. Ни в коем случае нельзя отклоняться от намеченного маршрута. Если это все же случилось – не стоит впадать в панику. Нужно спокойно разобраться в ситуации и принять правильное решение.

Без компаса в глуши можно выжить, но очень сложно. Чтобы не заблудиться и не потеряться, топографической карты и надежного компаса не достаточно – нужно еще уметь ими пользоваться. Научиться ориентироваться по компасу может каждый, в чем поможет эта статья.

Как пользоваться компасом – отметки на компасе

Каждый компас обладает своим собственным видом и оформлением, однако все они сконструированы по-одинаковому принципу. В каждом компасе имеется магнитная стрелка, указывающая на полюса планеты. Давайте рассмотрим, из каких частей состоит компас:

  • Пластиковая прозрачная пластина, на которой размещен компас.
  • Стрелка, которая указывает направление.
  • Прозрачное кольцо, на котором закрепляется компас (магнитная игла).
  • Вращающаяся дуга вокруг компаса.
  • Стрелка, которая вращается внутри компаса.
  • Не намагниченная стрелка, которая указывает направление.
  • Линии ориентира.

Как пользоваться компасом – как держать

Компас необходимо положить на ладонь и поднести к груди. Это правильное расположение компаса во время любых путешествий. Если вам нужно просто свериться с картой, то положите ее на ровную поверхность и сверху положите компас. Так можно максимально точно ориентироваться по местности.


Как пользоваться компасом – определение сторон

Это быстрый и простой способ ориентировки на местности. Посмотрите на магнитную стрелку. Предположим, что вы идете на север.

  • Вращайте шкалу делений. Это делается до тех пор, пока магнитная стрелка не наложится на стрелку направления. Обе стрелки должны указывать на север. После этого определите направление вашего движения. Сделать это можно, посмотрев на стрелку направления движения.
  • Посмотрите, где шкала делений пересекается с направлением стрелки движения. Посмотрите на шкалу делений для точного определения своего направления. Если пересечение происходит около цифры 20, то вы двигаетесь на 20 градусов к северо-востоку.


Как пользоваться компасом – отличие между магнитным/географическим Северными полюсами

Даже с учетом того, что они оба “Северные”, разницу вы запомните очень быстро, так как она очень важна для правильного использования компаса.

Разница показаний может оказаться несущественной, но разница в 1 градус будет означать отклонение от определенной цели на 100 метров с каждым километром. А что будет если вам нужно пройти 10 или даже 20 километров? Учитывать разницу просто необходимо.


Как пользоваться компасом – вычисляем ваше направление

Передвигаясь по открытой местности или по лесу, необходимо периодически определять свое направление. Повращайте компас, чтобы стрелка направления совпала с вашим направлением (куда вы идете). Магнитная стрелка совпадет только при условии, что вы движетесь на север.


Как пользоваться компасом – продолжайте двигаться

Правильно удерживайте компас. Повернитесь с ним так, чтобы на панели делений магнитная стрелка указывала на север. Двигайтесь в сторону, куда показывает стрелка направления. Вы можете сверяться с компасом всю дорогу, только будьте аккуратны и не сдвиньте панель делений.


Как пользоваться компасом – используйте ориентиры

Когда будете следовать по указанному направлению, куда показывает стрелка, выберите ориентир (столб, камень или дерево). Не выбирайте слишком отдаленные объекты (гора) – они не позволят ориентироваться с необходимой точностью. Добравшись до одного ориентира, смотрите на компас и выбирайте следующий.


Как пользоваться компасом – переносим курс на карту

Положите карту на горизонтальную поверхность и установите сверху компас. Линия направления должна указывать на север. Теперь положите компас так, чтобы он проходил через вашу позицию, а стрелка так и указывала на север. Проведите черту вдоль компаса, проходящую через точку вашего положения на карте. Придерживайтесь этого направления.


Чтобы быстро и правильно ориентироваться на малознакомой местности, уметь выбирать кротчайший путь и знать свое местоположение, необходимо регулярно упражняться с компасом и картой, тренировать наблюдательность и зрительную память. Компас – это самый надежный спутник туриста, при условии что им умеют пользоваться. Чтобы не оказаться в нелепой ситуации, когда у вас есть компас, а вы заблудились и не знаете куда идти, изучите нашу статью сейчас, сидя с чашечкой чая за компьютером.

И снова здравствуйте, дорогие друзья! Отгадайте загадку!

Когда с тобою этот друг,

Ты можешь без дорог

Шагать на север и на юг,

На запад и восток!

Догадались? Вот вам подсказка! Это устройство, помогающее ориентироваться на местности, не заблудиться в лесу и найти обратный путь. Ну, конечно же, это компас!

Кто-то, может быть, улыбнётся: зачем сегодня простачок-компас, если в мире новейших технологий прокладывать дорогу можно современными навигаторами!

Безусловно, нужно идти в ногу со временем и облегчать себе жизнь при помощи модных технических примочек. Но если вдруг в глухом лесу у супер-проводника сядет батарейка, а с собой запасной нет? Или откажет GPS-связь? Как тогда быть? Пусть это возможно не пригодится, но каждый из нас должен, по крайней мере, знать, как пользоваться компасом, чтобы легко воспользоваться им при необходимости.

План урока:

Как появился компас?

Прежде чем научить вас правильно пользоваться этим простым прибором, хотелось бы кратко рассказать, кто придумал эту штучку, помогающую находить дорогу.

Как вы думаете, где родился компас? Вы не поверите, но здесь опять не обошлось без китайцев! По некоторым имеющимся фактам доисторические приборы для определения сторон света появились у них ещё до нашей эры. Позднее, с X века, китайцы использовали его для определения правильного пути в пустыне.

Из Китая компас перекочевал к арабским мореходам, которые так нуждались в проводнике. Намагниченный предмет, помещённый в воду, поворачивался к одной стороне света.

Европейцы обрели нужный прибор к XIII веку и усовершенствовали его. Итальянец Джойя сделал циферблат, а также разделил его на 16 частей. Кроме того, он закрепил стрелку на тонкой шпильке, а чашу прибора закрыл стеклом,налив туда воды.

С тех пор прошло немало лет, компас учёные всё время совершенствовали, но сама европейская идея сегодня не изменилась.

Какие бывают компасы?

Разновидности путеводителей связаны с тем, где их используют.

Магнитные приборы

Электромагнитные приборы

Работают за счёт магнитной индукции и применяются в самолётах, а также морских судах. Они не намагничиваются от металла, поэтому дают меньшую погрешность.

Гирокомпасы

Работают с помощью особенного прибора под названием гироскоп. Это такое устройство, которое реагирует на изменение угла ориентации. Такие приборы применяют в судоходстве, а также ракетной технике.

Электронные компасы

Это новинка последних десятилетий, которая уже больше смахивает на навигатор, так как ловит сигнал от спутника.

Как работает обычный компас?

Чтобы научиться ориентироваться, нужно понимать, что из себя представляет обычный компас, а также как он работает. Предлагаю рассмотреть всем известную адрианову модель.

Магнитный прибор состоит из корпуса и расположенной в центре иголочки, на которой держится стрелка. Чаще всего эта стрелка окрашена двумя цветами: один её кончик – синий, а другой – красный. Правильно работающий компас всегда синей стрелкой смотрит на север, красная же, соответственно, показывает точно противоположно — на юг.

Ещё у него есть шкала. Называется она лимб и состоит из цифр. Внешняя шкала цифр разделена делениями от 0 до 360. Это градус, или угол, поворота стрелки. По нему устанавливают направление движения. Кроме того, на лимбе могут быть подписаны стороны света русскими или английскими заглавными буквами:

— С или N обозначает север,

— Ю или S значит юг,

— В или Е направляет на восток,

— З или W показывает, где запад.

Прежде чем использовать компас, его проверяют. Чтобы убедиться, что ваш прибор работает без ошибок, нужно положить его на горизонтальную поверхность и дождаться, пока стрелка замрёт, показывая, где север. Поднесите к прибору любой металлический предмет. Под воздействием магнита стрелка отклонится в его сторону. Затем убираем из поля действия металл и наблюдаем за нашей стрелкой.

Если наш компас исправный, то стрелочка непременно повернётся в исходное положение на север.

Это важно! Магнитным компасом не пользуются около линий электропередач, а также вблизи железнодорожных путей. Стрелка начинает тянуться к металлу, поэтому механизм работает неправильно.

Учимся ходить по компасу

Научиться пользоваться компасом перед тем, как отправиться с ним в далёкий путь, можно в квартире. Итак, вот короткая инструкция, которая поможет вам освоить это нехитрый прибор и при помощи него благополучно вернуться обратно из путешествия.


Здесь наша работа с компасом закончилась. Идём себе в соседнюю комнату «по грибы и ягоды». Когда приходит время возвращаться домой, достаём наш компас и начинаем искать правильный путь.

  1. Компас кладём на ладошку. Устанавливаем стрелочку по направлению к северу.
  2. Строим линию возвращения: через центр соединяем две цифры: точку азимута и ту, что указывала наше первоначальное движение, а именно к«соседнему лесу».
  3. Возвращаемся туда, куда направлен азимут.

Если вы вернулись в первоначальную точку к условному ориентиру, то смело можете отправляться в путешествие. Если вместо кухни, откуда вы вышли, вы вдруг вернулись к ванной комнате, то в лес вам ещё рановато. Нужно потренироваться.

Это важно! Если ваш путь извилист и часто сворачивает то в одну, то в другую сторону, опытные путешественники советуют разделить его на участки, на каждом участке выбирать отдельный ориентир и записать его данные. Возвращаться от точки до точки будет проще.

Как перенести путь на карту?

Некоторым туристам удобно идти по карте, где нанесены условные обозначения. Иногда это просто необходимо, когда не знаешь точных координат, а нужное место нарисовано лишь графически. Как его найти за несколько километров? Нужно перенести свой курс на обычную карту.

  1. Карту кладём на ровную поверхность.
  2. Компас размещаем поверх карты так, чтобы использовать его край как линию от текущего места до вашего места назначения.
  3. Крутим прибор, пока стрелка не упрётся в указатель севера. Но! В указатель не на самом устройстве, а указатель северного направления, нарисованного на карте (так называемый географический север).
  4. Как только стрелочка прибора соединилась со стрелочкой, нарисованной на карте, смотрим цифру — азимут, показывающий на место, куда мы идём.
  5. Цифру назначения запоминаем, карту убираем.

Перемещение по карте помогает и тогда, когда вы заблудились. Для этого достаточно на бумаге найти ориентир, около которого вы находитесь, например, река или дорога, и при помощи инструкции, описанной выше, выйти к нужному месту.

Соблазняли и запад меня, и восток.

Только им никогда я не верил!

Я прошёл и проплыл сотни миль и дорог,

Но душа вечно рвётся на север!

Это верно, что есть у каждого путь,

Да нечасто он прост и привычен!

А пройти по нему, не плутать, не свернуть,

Сможет тот, кто как я, намагничен!

Убедились, что ничего сложного в пользовании компасом нет?! Зато этот простой прибор может стать незаменимым помощником! Поэтому берите скорее его, крутите, тренируйтесь, ведь скоро лето, а это хорошее время проверить свои знания и устроить соревнования по ориентированию!

Для закрепления полученной информации посмотрите видео-урок, и если что-то до сих пор было непонятно, то после просмотра все обязательно прояснится.

Друзья, не забудьте подписаться на новости блога, чтобы не пропустить новые интересные статьи! И присоединяйтесь к нам «ВКонтакте »!

«ШколаЛа» ненадолго прощается с вами с пожеланиями хороших путешествий!

Евгения Климкович.

Как пользоваться компасом

Не так уж сложно потерять ориентировку среди завалов погибших деревьев, в лесной чащобе, поросшей густым кустарником, где непривычному глазу все кажется однообразным зеленым хаосом и трудно отличить приметные складки местности и несхожесть обстановки. Сбиться с пути доводилось и новичкам, и умудренным опытом таежникам.

В таких случаях человек начинает перебирать в уме разнообразные способы ориентирования на местности. Припоминает он и то, как относительно стран света строят свое жилище муравьи, и где обильнее выступает смола на коре, и с какой стороны деревья гуще покрыты мхом. Однако, положа руку на сердце, нужно сказать, что даже очень хорошее знание всех этих романтических примет не заменит компаса.

С этим замечательным прибором большинство из нас впервые знакомится еще в школе. Сконструированный еще в XIX веке русским военным топографом Петром Адриановым, он дошел до наших дней почти без изменений. Когда-то его изготавливали из латуни, ныне ей на смену пришла пластмасса. Такой компас можно найти практически в любом спортивном магазине. Несмотря на солидный возраст и некоторую старомодность, компас Адрианова все еще используется многими путешественниками.

На лимбе этого компаса -120 делений, то есть одно деление соответствует трем градусам. Длинный штрих, покрытый светящимся составом, – это начало отсчета делений. Через каждые пятнадцать градусов на лимбе нанесен треугольничек и над ним напечатаны цифры – количество градусов от нуля. Кроме того, имеются три светящиеся в темноте точки и буквы под ними, соответствующие сторонам горизонта (В, Ю, 3). Визирное кольцо имеет два пластмассовых выступа – глазок и мушку, под которыми с внутренней стороны кольца под стеклом расположены два треугольных выступа, покрытых светомассой. Северный конец стрелки также покрыт светящимся в темноте составом. Стрелка опирается на иглу и вращается на ней.

Чтобы уменьшить трение стрелки об иглу и повысить точность компаса, в центр стрелки вделан маленький камень-хрусталик с небольшим углублением для иглы. Стрелка фиксируется зажимом – пружинистой металлической пластиной, согнутой пополам. Если выдвинуть ее наружу через щель в корпусе, то концы пластинки поджимаются, стрелка освобождается – компас готов к работе. Когда же зажим задвинут внутрь компаса, его концы распрямляются и прижимают стрелку к стеклу.

Однако компас Адрианова существенно потеснили современные жидкостные компасы. Работать с ними гораздо легче и удобнее. Стрелка такого компаса находится в плоскоцилиндрической колбе со специальной жидкостью (anti-static liquid), позволяющей стрелке компаса устанавливаться в направлении на север в течение нескольких секунд (в некоторых моделях менее секунды).

В настоящее время на российском рынке представлены компасы таких фирм, как шведская Silva, финская Suunto и отечествественная Moscompass. Их технические характеристики примерно одинаковы, но цены на продукцию фирмы Moscompass гораздо ниже.

Стрелка в современных компасах изготавливается из пластика, а в ее центр помещается мощный магнит. Это делается для того, чтобы сократить время установки стрелки и повысить точность компаса. Северный конец стрелки обычно закрашен красным цветом, южный может быть белым, зеленым, черным. Флуоресцирующее покрытие дает возможность работать с компасом в темное время суток. Лимб имеет более точную шкалу деления (до двух градусов), чем у компаса Адрианова. На дне прозрачной колбы наносятся направляющие линии, которые помогают сориентировать карту и точно выставить азимут.

Фирмы-производители, исходя главным образом из потребностей спортивного ориентирования, сконцентрировали свои усилия на сокращении времени установки стрелки в направлении на север (речь идет о долях секунды) и ее стабильном положении даже на бегу, что имеет решающее значение в спорте, но не так уж важно в путешествии. Поэтому большинство моделей компасов предназначено в основном для спортивного ориентирования и имеет очень упрощенную конструкцию с весьма ограниченным набором функций.

Несколько лет назад среди российских путешественников был очень популярен компас восточногерманского производства «Спорт-4». Это один из самых универсальных компасов, продававшихся в России. База этого компаса была снабжена линейкой для масштаба 1:15000, миллиметровой линейкой, лупой для увеличения в три с половиной раза, сдвоенной светящейся меткой для обозначения направлений, линиями для ориентирования компаса. На дне колбы компаса также были предусмотрены направляющие линии и сдвоенный светящийся штрих для отметки направления на север. Сейчас «Спорт-4» в наших магазинах не продается, но, выбирая компас для путешествия, нужно искать что-либо похожее.

Из тех компасов, что порой используются в экспедициях, надо упомянуть еще геологический и артиллерийский.

Геологический компас предназначен главным образом для того, чтобы измерять углы и направления падения горных пород. При этом компас приходится ориентировать не на какой-то предмет, а на себя. Это удобнее делать, если поменять местами восток и запад на лимбе компаса. Именно так и устроен лимб геологического компаса – это надо иметь в виду, определяя стороны горизонта. Чтобы было удобнее ориентироваться на местности, в компас вставлено зеркальце со специальной нитью. Кроме того, геологический компас снабжен угломером для определения углов падения слоев и фиксатором для стрелок, который закрепляет их в определенном положении. Одна из сторон компаса может служить линейкой – на ней предусмотрены сантиметровые и миллиметровые деления. В корпус встроен уровень – ампула с капелькой жидкости, что позволяет пользоваться прибором на весу или на неровной местности, сохраняя уверенность в том, что компас расположен строго параллельно земной поверхности и замеры правильны.

Артиллерийский компас имеет цену деления сто тысячных и отградуирован по ходу часовой стрелки. Он устроен таким образом, что его визирное приспособление остается неподвижным, в то время как шкала может вращаться. Это дает возможность, не меняя положение компаса, оперативно совмещать нулевое деление лимба с северным концом магнитной стрелки, не сбивая ее. Прибор снабжен откидной крышкой с зеркалом, что позволяет при визировании на предмет контролировать положение компаса и брать отсчет по шкале.

Способы определения магнитного азимута при помощи разных компасов имеют некоторые особенности.

Так, компас Адрианова и подобные ему компасы поднимают с освобожденной магнитной стрелкой на высоту 10-12 сантиметров ниже уровня глаз, нулевой штрих компаса подводится под северный ее конец, затем другой рукой, не сбивая положения стрелки и корпуса, поворачивается крышка с визирной линией в направлении на предмет. Точного совмещения этих направлений добиваются многократным переводом взгляда с визирной линии на предмет и обратно. При этом не нужно поднимать компас до уровня глаз, поскольку в этом случае его ориентировка сбивается и вероятность ошибки увеличивается. Измерить магнитный азимут по компасу Адрианова можно с точностью два-три градуса.

Точность определения магнитного азимута по компасу, располагающему зеркальной крышкой, несколько выше. В этом случае компас с откинутым на 45 градусов зеркалом поднимается до уровня глаз; по визирной линии, проходящей через центр компаса и прорезь в основании зеркальной крышки, прибор направляется на цель. Затем нулевой штрих компаса совмещается с северным концом стрелки, и снимается отсчет угла на лимбе против визирной линии у основания крышки.

Зеркало крышки позволяет контролировать ориентировку компаса.

Чтобы найти направление по указанному азимуту, все операции производятся в обратном порядке.

Так, компас Адрианова ориентируют и примерно определяют направление на местности; затем, повернувшись в том направлении и держа компас на уровне 10-12 сантиметров ниже уровня глаз, точно ориентируют его и визируют на местности установленный магнитный азимут. Чтобы не сбиться, на линии визирования отмечают какой-либо хорошо заметный ориентир.

Компас, снабженный зеркалом, держат на уровне глаз и ловора-чиваются, глядя в зеркало, до тех пор, пока северный конец стрелки не окажется у нулевого отсчета лимба. Затем на линии визирования замечают ориентир, направление на который и будет направлением установленного на лимбе магнитного азимута.

Лимб некоторых импортных компасов разбит не на 360°, а на 32 морских румба. В таких компасах главные румбы обозначаются следующим образом – Север – Норд(И), Юг – Зюйд (S), Восток – Ост (0), Запад – Вест (W). Четвертным румбам соответствуют сочетания двух букв, например, северо-запад – норд-вест (NW) или юго-восток -зюйд-ост (SO). Промежуточные румбы между главными и четвертными обозначаются тремя буквами – восток-юго-восток – ост-зюйд-ост (0S0).

Какой бы конструкции ни был компас, его нужно беречь от ударов (особенно жидкостной, корпус которого имеет форму пластины и потому довольно хрупок). Лучше не носить компас в наружных карманах или на руке, где его легко разбить, а привязав шнурок, надеть на шею, убирая во внутренний карман или за пазуху. Небезопасно для компаса соседство больших стальных предметов – пил, топоров, ножей.

Самая главная часть любого компаса – магнитная стрелка. Для грубой ориентировки на местности достаточно уже ее одной. Поэтому во всех случаях, когда компас разбит, сломаны его корпус и шкала, необходимо сохранить стрелку.

Проще всего подвесить стрелку на какую-либо некрученую нитку и дождаться, когда она установится вдоль линии север-юг. Можно стрелку насадить на иголку, сухую рыбью кость, острую щепку. Однако пользоваться таким приспособлением не очень удобно, трудно определять градусный отсчет, да и стрелка будет реагировать на малейшее дуновение ветра.

Поэтому лучше из куска древесины вырезать корпус импровизированного компаса, куда воткнуть ушком вниз иголку и насадить на нее стрелку. Кусочек полиэтиленовой пленки, натянутой поверх корпуса, сыграет роль защитного стекла. При этом стрелка должна располагаться так, чтобы пленка не давала ей соскакивать с иглы и в то же время не тормозила движения стрелки – то есть именно так, как это и предусмотрено в настоящем компасе. Фиксирующим зажимом может послужить натянутая поверх полиэтилена нитка и подложенный под нее кусочек коры, упирающийся в середину стрелки.

В тех случаях, когда компас пострадал столь существенно, что даже стрелкой нельзя воспользоваться, или когда он вовсе утерян, можно попытаться определить стороны света, намагнитив стальную иголку, булавку или лезвие бритвы.

Конечно, хорошо бы намагнитить все иголки или булавки еще до выхода из дома, сверить их с компасом и пометить краской северный конец. Однако такая исключительная предусмотрительность встречается крайне редко. Поэтому придется намагничивать иголки, когда потребует ситуация. Для этого их достаточно прилепить минут на 30-40 к магниту, который есть в динамике приемника или в наушниках. Можно намагнитить иголку, обмотав вокруг нее проволоку, концы которой нужно подсоединить к клеммам батареек или аккумулятора. При этом чем больше витков намотано на игле, тем лучше. Если проволока лишена изоляции, то иглу нужно предварительно обернуть каким-либо изолирующим материалом. Для того чтобы намагнитить иголку, потребуется не менее десяти минут. Конец иглы, находившийся у отрицательной клеммы батареи, будет соответствовать северному концу компасной стрелки.

Стальная игла намагничивается и в том случае, если некоторое время тереть ей в одном направлении о шелковую ткань, а бритвенное лезвие, помимо всех указанных способов, можно попытаться намагнитить осторожным трением о ладонь. Однако оба этих метода дают очень небольшую намагниченность, которой хватает ненадолго, а намагниченные подобным образом предметы способны указать направление на север, лишь будучи подвешенными на нитке.

Намагниченную иголку нужно слегка потереть о волосы или о пальцы и аккуратно положить на поверхность воды. Как правило, небольшие швейные иглы не тонут и постепенно разворачиваются в направлении север-юг. Более массивные иглы нужно воткнуть в кусочек коры, пенопласта, можно пропустить через соломинку, уложить на небольшой лист бумаги или растения.

Изготавливая такой «водный» компас, нужно помнить, что емкость для воды должна быть из немагнитных материалов. В противном случае все показания стрелки будут совершенно искажены.

Работа с компасом и картой. Жизнь в дикой природе [Инструкция по выживанию]

Работа с компасом и картой

Компас – один из древнейших приборов для ориентирования. Люди используют его уже несколько сотен лет. Они полагались на него даже тогда, когда не понимали, по какому принципу он работает, зная, что компас всегда укажет им на север.

ПРИНЦИП РАБОТЫ КОМПАСА

Вы можете сами изготовить свой компас – это поможет вам понять, как он работает. Вам потребуются иголки, пробки от винных бутылок, плоский магнит и миска с водой. Несколько раз проведите иголкой по краю магнита в одном и том же направлении. Это позволит ее намагнитить. Проткните иголкой пробку в самом центре и опустите ее в миску с водой. Проделайте эту процедуру с другими иголками и пробками, и вы увидите, что все иголки расположатся в одном направлении – строго на север.

Все, кто имел дело с магнитом, знают, что противоположные полюса (или концы магнита) притягиваются, а одноименные – отталкиваются. Все компасы, которые сделаны из иголок, плавая в воде, подчиняются этому закону. Земля обладает магнитным полем. Одним концом намагниченная игла притягивается к одному из полюсов Земли (мы называем его северным магнитным полюсом), а от другого отталкивается.

АЗИМУТ

Азимут – это расположение нужной нам точки по отношению к северу. По черточкам на лимбе компаса можно только приблизительно определить, где находится тот или иной объект – например, на северо-востоке. Это означает, что это где-то между севером и востоком. Поэтому лимб компаса разделен на 360°, при этом север обозначен 0°.

Таким образом, если мы скажем, что нам надо идти, например, по азимуту, равному 13° или 228° (азимут – это угол между направлением на север и на нужный вам объект), то мы получим гораздо более точное указание, куда надо двигаться.

ДВА ПОЛЮСА И МАГНИТНОЕ СКЛОНЕНИЕ

Магнитный полюс может изменять свое положение, причем очень резко. Геологи обнаружили, что магнитное поле Земли несколько раз меняло свои полюса, и никто не знает почему. Мы также знаем, что Северный магнитный полюс постоянно смещается. Сейчас он расположен где-то в Северной Канаде. Поэтому очень важно знать, что магнитный полюс – это не точка, а скорее область, где сходятся магнитные силовые линии Земли.

Для того чтобы люди могли ориентироваться по картам, их «привязывают» к фиксированной точке, а не к области, которая постепенно смещается. Этой фиксированной точкой является географический Северный полюс. В навигации его называют истинным севером.

Таким образом, возникает проблема: север на карте не соответствует северу, на который показывает компас. Но и это еще не все. Представьте себе, что вы стоите с компасом в руках на каком-нибудь поле в Англии и смотрите на истинный север. А ваш компас показывает на магнитный север. Между этими двумя направлениями возникает небольшой угол. А теперь представьте себе, что вы стоите между Северным географическим полюсом и Северным магнитным и смотрите на истинный север. В этом случае стрелка компаса будет отклоняться в другую сторону, то есть будет находиться совершенно под другим углом, чем это было в Англии. Поэтому можно сделать вывод – угол между направлением на Северный магнитный полюс и на истинный север земного шара зависит от того, в каком месте вы находитесь.

Этот угол получил название магнитного склонения, которое меняется в зависимости от времени. Если вам нужно определить направление по компасу с большой точностью, вы должны учесть магнитное склонение для данной местности. На хороших картах оно всегда указано. Я пишу эту главу, а у меня на столе лежит карта военно-топографической службы, на которой написано: «Магнитный полюс в июле 2006 года располагается примерно на 3°35? к западу от Северного полюса координатной сетки. Его ежегодное смещение равно примерно 0,09? к востоку». (Северный полюс координатной сетки – это третий вид полюса, но в Соединенном Королевстве он так близок к истинному, что углом между ними можно пренебречь.) Зная об этом, мы можем теперь пользоваться картой и компасом. Если на вашей карте не указано магнитное склонение для вашей местности, вы можете найти его на веб-сайте: www.ngdc.noaa.gov/geomagmodels/Declination.jsp.

Теперь вам нужно узнать свою широту и долготу. Думаю не стоит говорить о том, что все эти данные следует выяснить еще во время подготовки к походу.

Пользуясь картой и компасом, вам нужно будет учитывать магнитное склонение. В одних случаях его надо прибавлять к показаниям компаса, в других – вычитать. Я советую вам запомнить формулу, чтобы знать, когда надо вычитать, а когда прибавлять склонение:

Восточное склонение – положительное

Западное склонение – отрицательное

Помните, что эта формула справедлива только для западного склонения. Для восточного – все наоборот.

ТИПЫ КОМПАСОВ

Существует несколько разновидностей компасов. Для путешественников лучше всего подходит компас «Сильва». У этого прибора игла погружена в жидкость, которая не позволяет ей сильно раскручиваться. Кроме того, он имеет неподвижную основу и вращающийся лимб, на котором нанесены градусы. Для того чтобы определить азимут и внести поправку на склонение, надо его повернуть.

КАК ПОЛЬЗОВАТЬСЯ КОМПАСОМ И КАРТОЙ

Для ориентирования с помощью компаса и карты надо освоить шесть основных приемов. Поначалу они покажутся вам сложными, но по мере накопления опыта вы будете выполнять их не задумываясь.

Ходьба по азимуту

Это – основной прием ориентирования. Если нужный вам объект хорошо виден, то вы можете сразу же определить по компасу его азимут. Двигаясь к этому объекту, постоянно проверяйте себя, не сбились ли вы с пути, даже если объект скроется из вида. А в природных условиях это случается очень часто: наступают сумерки, опускается туман, начинается дождь или ваш объект вдруг скрывается за холмом или лесом. Чтобы идти по азимуту, проделайте следующее.

1. Установите ваш компас в таком положении, чтобы ориентирующая стрелка показывала на нужный вам объект.

2. Поверните лимб, чтобы эта стрелка совместилась с магнитной. (Ориентируйтесь на северный, а не на южный конец стрелки, иначе вы пойдете в противоположном направлении.)

СКРЫТЫЕ ОПАСНОСТИ

Очень важно понять, что такое магнитное склонение, и научиться делать на него поправки. Возможно, оно покажется вам слишком незначительным, но при склонении 3°, которое вы забыли учесть, ваше отклонение от курса составит 50 м на каждый километр пути. А если вы ищете укрытие, то это отклонение заведет вас очень далеко.

Стрелка компаса всегда показывает на ближайший мощный магнит. В девяти случаях из десяти это будет магнитное поле Земли, но иногда ее заставляют отклоняться отдельные предметы. Они могут быть искусственного происхождения (часы, трубопроводы, проложенные под землей, линии электропередач – все они имеют свое собственное магнитное поле) или естественного (например, некоторые горные породы, содержащие железную руду, тоже обладают магнетизмом). Снимайте показания компаса регулярно, а заметив что-то подозрительное, перейдите в другое место и снова снимите показания.

ТРЕНИРОВОЧНЫЕ УПРАЖНЕНИЯ

Необходимо научиться пользоваться компасом и картой еще до начала похода. Когда вы окажетесь в незнакомом месте во время тумана или дождя, то учиться этому будет уже поздно. Купите себе компас «Сильва» и карту той местности, где вы живете, и приступайте к тренировкам. Не смущайтесь, если вы живете в большом городе, – принципы ориентирования везде одинаковы, а умение определять свое место среди многочисленных препятствий окажет вам хорошую услугу в будущем.

ПОХОДНЫЕ ИМПРОВИЗАЦИИ

Если у вас нет компаса, вы можете изготовить его с помощью швейной иглы. Намагнитьте ее, проведя несколько раз по волосам – все время в одном направлении. Положите иголку на лист дерева или на бумагу и опустите в лужу или миску с водой. Иголка развернется по направлению север – юг. Чтобы определить, где север, а где юг, посмотрите, где находится солнце. До полудня оно будет в восточной части неба, а после – в западной. Не забывайте, что иголка очень быстро теряет свой заряд, – ее нужно будет снова потереть о волосы, чтобы она опять намагнитилась.

3. Ориентирующая стрелка покажет вам значение вашего азимута. О склонении сейчас думать не надо, поскольку вы ориентируетесь прямо на местности, а не по карте.

4. Теперь двигайтесь к объекту, следя, чтобы стрелка компаса не отклонялась от значения азимута.

ТРЕНИРОВОЧНЫЕ УПРАЖНЕНИЯ

Можно потренироваться в хождении по азимуту с другом. Определите исходную точку и встаньте на нее. Задумайте азимут – скажем, 47°. Потом пройдите по нему, отсчитывая шаги, и бросьте на землю монетку. Вернувшись, сообщите другу значение азимута и количество шагов. После этого он должен найти вашу монетку. Если он это сделает, она его!

Работа с картой

Если вы хотите воспользоваться картой, чтобы определить, куда надо идти, то сначала сориентируйте ее на местности. Для этого надо знать магнитное склонение данной территории. На хорошей карте оно обычно указано; если нет, то выясните его еще до начала похода.

1. Поверните лимб компаса так, чтобы магнитное склонение совпало со стрелкой указателя. Так, если магнитное склонение западное и равно 3°, совместите со стрелкой то значение, которое получается в результате вычитания склонения: 360° – 3° = 357°. Именно отсюда вы будете отсчитывать азимут.

2. Положите компас на карту так, чтобы ориентирующая линия была параллельна меридиану и указывала в верхнюю часть карты.

3. Держа карту и компас на ней в этом положении, поверните их, чтобы ориентирующая линия и стрелка компаса совпали.

4. Теперь ваша карта сориентирована, и вы сможете определить, с какой стороны света находится нужный вам объект.

СКРЫТЫЕ ОПАСНОСТИ

Определив азимут, запишите его. Уставшие ноги и мозги не способствуют укреплению памяти!

СКАУТСКИЕ СЕКРЕТЫ БЕАРА ГРИЛЛСА

Когда идете по азимуту, чаще сверяйтесь с компасом – от курса отклониться очень легко. Всякий раз, проверяя показания компаса, находите ориентир на местности, который расположен на линии вашего азимута, а дойдя до него, снова сверьтесь с компасом.

Установка компаса

Если у вас есть карта и вы хотите определить свое местоположение и направление движения, установите компас, чтобы он показал вам это направление.

1. Положите компас на карту и соедините края его дощечки с исходным и конечным пунктом.

2. Поверните лимб компаса, чтобы линии ориентировки располагались параллельно меридианам на карте.

3. Снимите компас с карты и прибавьте к его показаниям магнитное склонение. Так, если азимут составляет 58°, а склонение в вашей местности равно 3° к западу, линия указателя должна совместиться с 61°.

4. Теперь поверните компас так, чтобы его стрелка и ориентирующая стрелка совпали – в этом направлении вам и надо идти. Не забывайте регулярно, через короткие промежутки времени сверяться по компасу, не отклонились ли вы от своего пути.

Нанесение на карту положения ориентира, который вам хорошо виден

В армии эту операцию называют прямой засечкой. Это – проверенный многолетним опытом способ определения вражеских позиций, целей и опасных зон.

1. Отметьте на карте две позиции, которые вы видите на местности. С обеих позиций должен быть хорошо виден объект, который вы хотите нанести на карту.

2. Заняв первую позицию, определите азимут этого объекта. Вычтите из него магнитное склонение. С помощью компаса проведите на карте линию, соответствующую полученному значению угла.

3. Перейдите на вторую позицию и повторите эту операцию. Линии на карте пересекутся в той точке, где расположен объект.

4. Если у вас есть возможность проделать ту же операцию с третьей позиции, ваша засечка будет более точной, потому что вы произвели тригонометрическую съемку.

Возвращение назад по обратным азимутам

Дойти до места – это только полдела. Иногда бывает нужно вернуться в отправную точку похода. Если вы определяете азимуты и наносите свой путь на карту, то сможете вернуться, используя обратные значения этих углов. Пройдя 200 шагов из точки А в точку В по азимуту 60°, вы вернетесь из В в А, пройдя те же самые 200 шагов по азимуту 240°.

Чтобы определить обратные азимуты, проделайте следующие вычисления:

если исходный азимут меньше 180°, прибавьте к нему 180°;

если же исходный азимут больше 180°, вычтите из него 180°.

Не бойтесь перепутать эти правила. По полученным значениям вы сразу же определите, правильно ли произвели операцию. Отрицательное значение угла или угол больше 360° подскажет вам, где вы ошиблись.

Определение вашего положения на карте

Научное название этой операции – обратная засечка. Если вы имеете карту и компас, примерно представляете себе, в каком месте вы оказались, но не знаете точно, в какой точке, можно определить это с помощью обратных азимутов.

1. Найдите на местности два ориентира, которые вы можете опознать на карте. Лучше, если они будут расположены примерно под прямым углом по отношению к тому месту, где вы находитесь. (Конечно, все это будет весьма приблизительно, поскольку ваше точное местоположение вам неизвестно.)

2. Определите азимут первого ориентира и вычтите из него склонение.

3. Теперь, зная истинный азимут, вы можете вычислить обратный. После этого с помощью компаса отложите значение обратного азимута на карте и проведите на ней линию.

4. Проделайте ту же операцию с другим ориентиром. Две линии на карте пересекутся в той точке, где вы стоите. Если вы определите обратный азимут третьего ориентира, то получите более точное значение.

ПРЕПЯТСТВИЯ

Теоретически, пользуясь картой и компасом, вы можете спокойно идти к месту своего назначения. Однако на незнакомой местности все не так просто. Чаще всего, двигаясь по азимуту, вы будете натыкаться на препятствия – овраги или холмы, например, – которые надо будет обходить. Если местность хорошо просматривается, то вы просто обогнете их и пойдете дальше, но в других случаях во время обхода можно легко сбиться с пути, поэтому вы должны освоить описанную ниже методику.

Встаньте так, чтобы ваш взгляд был обращен строго по азимуту. Теперь поверните на 90° в том направлении, где удобнее всего обходить препятствие. Идите в этом направлении, считая шаги. Когда препятствие останется позади, снова развернитесь на 90° – теперь вы пойдете параллельно вашему прежнему курсу. Пройдите вперед и, когда это будет удобно, еще раз поверните на 90° – вы будете двигаться в сторону линии первоначального азимута. Отсчитайте нужное число шагов и снова поверните на 90° – теперь вы на прежнем курсе.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Компас

Чтобы пользоваться компасом во время тренировок, добавьте его к тем спортивным профилям, в которых он вам нужен. В онлайн-сервисе Polar Flow зайдите в Спортивные профили > выберите Редактировать в нужном спортивном профиле > перейдите в раздел Связанные с устройством и выберите Grit X > Режимы тренировки > Добавить новый > Полноэкранный > Компас и выберите «Сохранить». Не забудьте синхронизировать новые настройки с часами.

Использование компаса во время тренировки

Во время тренировки вы можете перелистывать циферблаты до режима отображения компаса с помощью кнопок ВВЕРХ и ВНИЗ. На дисплее отобразятся ваше направление и стороны света.

Калибровка компаса

Возможно, вам будет предложено откалибровать компас во время тренировки. В этом случае следуйте инструкциям на дисплее.

Кроме того, вы можете откалибровать компас вручную из Быстрого меню. Приостановите тренировку, нажмите СВЕТ для доступа к Быстрому меню и выберите «Калибровать компас». Следуйте указаниям на дисплее.

Заблокируйте свое направление по компасу

Пользуясь компасом в режиме тренировки, нажмите OK, чтобы заблокировать свое текущее направление. Отклонение от заблокированного курса будет показано на дисплее красным цветом.

Обратите внимание, что вначале необходимо выполнить калибровку компаса.

Компас жидкостной: краткое описание, инструкция

В эпоху GPS и ГЛОНАСС туристы иной раз забывают о существовании карты и компаса. Но нужно понимать, что разного рода приёмники не могут их полностью заменить, потому как для работы любого гаджета требуется аккумуляторная батарея и сигнал спутника. Для того чтобы определить стороны света и разобраться в текущем позиционировании, топографическая карта и компас – это незаменимые приспособления в дикой местности. Идти в продолжительных поход, вооружившись одними только технологичными гаджетами на батарейках, – не самая лучшая идея, поэтому не стоит сбрасывать со счетов «старые» приборы для навигации.

Компас жидкостной поможет найти нужные объекты, определить ваше местоположение и сориентироваться по карте. Вы, конечно, можете пропутешествовать какое-то время по дикой местности и даже ни разу не посмотреть на него, но если повернуть не в ту сторону или попасть в бурю, то компас вместе с картой окажутся самыми важными вещами в вашем рюкзаке.

Способность ориентироваться на местности и правильно определять стороны света является важнейшим навыком для туриста, а если ваш путь пролегает вдали от дорог, то без него вы просто пропадёте. Если вы не уверены в себе, то лучше взять с собой в путешествие если не гида, то хотя бы знающего человека, который подскажет и научит тонкостям навигации.

Попробуем разобраться, как выбрать компас, обозначим виды и составные части этих приборов. В расчёт будут взяты мнения серьёзных специалистов этой области и отзывы профессиональных инструкторов по ориентированию.

Виды жидкостных компасов

В отличие от цифровых моделей, у жидкостных устройств стрелка компаса намагничена, и работает она в тандеме с магнитным полем земли. Корпус полностью заполняется жидкостью, для того чтобы придать стрелке устойчивость и должную точность показаний. Рассмотрим основные виды компасов.

Базовые модели

Для начинающих туристов и дневных искателей приключений – это сравнительно недорогой и оптимальный выбор. Если вы придерживаетесь маршрутов и не забираетесь в чащу, то компас туристический в базовой комплектации станет прекрасным помощником для путешествий.

Эти устройства имеют набор важнейших компонентов, которые могут понадобиться туристу, но лишены каких-то дополнительных фишек вроде зеркал и регулировок отклонения. Ярким примером базовых компасов является модель Suunto A10 – толковая и недорогая вещица.

Многофункциональные устройства

Многофункциональный компас жидкостной – это модель с внушительным набором дополнительных возможностей. Они значительно облегчают навигацию на местности и имеют повышенную точность. В оснащении есть зеркала, увеличительные стёкла, таймеры и т.д.

Модельный ряд подобного рода устройств отличается высокой ценой, покупать их имеет смысл только в том случае, если вы регулярно путешествуете в глуши и отдаляетесь от маршрутных точек. Одна из интереснейших моделей такого плана – это компас жидкостной Silva Ranger CL.

Устройства-аксессуары

Этот вид очень часто можно увидеть на брелках ключей, на наручных часах или в виде небольших круглых компасов без специальной подложки. Они вполне сносно указывают на магнитный север, но в большинстве своём служат для быстрого получения данных и забавы.

Использовать компас жидкостной такого типа для серьёзного ориентирования нельзя, поэтому сходить с маршрутных точек с таким оснащением крайне не рекомендуется. Ассортимент подобных аксессуаров очень широк, но среди большинства можно выделить очень удачную и толково собранную серию REI Therm-o. Инструкция по эксплуатации жидкостного компаса к этим моделям прямо предупреждает, что пользование только этим аксессуаром вдали от туристических маршрутов опасно и неприемлемо.

Составные части устройства

В момент определения координат на местности с помощью компаса путешественники используют «ориентацию» или «подложку». «Ориентация» – это показатель вашей точной позиции, а «навигация» – это сам процесс, который определяет конечный пункт назначения и маршрут следования до этого объекта.

Для того чтобы всё работало как надо, каждая модель компаса должна иметь нижеописанные составные части. Если на вашем устройстве нет какой-либо из этих деталей, то отправляться в продолжительное путешествие с ним не стоит.

Магнитная стрелка

Это обычный поворотный элемент, как правило, ромбовидного типа с красным концом. Указатель показывает на самое сильное магнитное поле (северный полюс). Реальный север, где сходятся все линии долготы, немного отличается от магнитного. Последний находится в части Арктики около цепей Канадских островов, то есть разница составляет порядка 1600 километров.

Поэтому, работая с картой на местности, нужно учитывать и компенсировать разницу между магнитным и реальным севером. В средней полосе России эта цифра незначительна, но в профессиональных туристических состязаниях её нужно брать в расчёт, если вы используете нецифровой компас (жидкостный). Как пользоваться устройством, сказано в инструкции по эксплуатации, там же можно найти и конкретные показатели погрешности.

Жидкость

Циферблат или сам корпус, где располагается стрелка, заполняется амортизирующей жидкостью. Этот незамерзающий состав позволяет немного замедлить инерцию стрелки и останавливает её на искомых показателях значительно быстрее, нежели чем в аналогичных устройствах, заполненных воздухом.

В суровую зиму или на большой высоте жидкость под воздействием температуры и давления начинает сжиматься, наполняя корпус мелкими пузырьками. Бояться такого эффекта не нужно, потому как на точность показаний это совсем не влияет. Если вы вернётесь в более благоприятную среду, то пузырьки спустя некоторое время просто исчезнут, как будто их не было вовсе.

Азимутальное кольцо

Это вращающийся ободок на корпусе компаса с размеченными градусами от 0 до 360, соответственно. Профессионалы советуют выбирать устройство, где шаг на азимутальном кольце был бы не больше двух единиц.

Ободок окружает внешний край компаса и чем меньше интервал шага, тем проще работать с пеленгом или азимутом, то есть с направлением, по которому вы хотите следовать (угол относительно северного полюса).

Подложка с линейкой

Подложка имеет прозрачную прямоугольную основу, где размещается специальная капсула. Толковые и дорогие приборы оснащаются качественными линейками в сантиметрах или дюймах в виде гравировки на подложке.

Оба этих атрибута незаменимы в момент измерения расстояний на топографических картах. Во время покупки обязательно обратите внимания на шкалу и берите прибор с привычным для вас делением, то есть шагом и линейкой (дюйм/сантиметр). Стандартные топографические карты имеют масштаб 1 к 24000 (для геологических служб) и 1 к 25000 (туристические).

Ориентирующие линии меридианов

Линии север-юг, параллели меридианов и неподвижная ориентирующая стрелка расположены в нижней части прибора. Немагнитный конец стрелки маркирован в красный цвет, так же как и линии меридиан. Для того чтобы соотнести компас с топографической картой, необходимо выровнять направления севера и юга на вашем приборе.

Индексный маркер

Индексная линия или маркер направления движения располагается на дне капсулы прибора. С помощью этой точки вы можете определить или установить ваши текущие показания. Желательно, чтобы маркер имел чёткий цвет, а сама точка была выгравирована.

Подводя итог

Могут ли GPS- и ГЛОНАСС-приёмники заменить обычный жидкостный компас? Наверное, нет. Они являются взаимодополняющими инструментами. У компаса есть одно неоспоримое преимущество, которого лишён любой спутниковый приёмник, – он показывает направление магнитного севера.

Конечно, любой туристический GPS-гаджет снабжается электронным компасом, но, как и все электроприборы, они нуждаются в питании, а аккумулятор может разрядиться, оставив вас без навигации. В любом случае, вооружившись даже самыми последними разработками для путешественников, не забудьте кинуть в карман обычный компас: места он занимает минимум, а пользы от него, если что, будет максимум.

Как читать по компасу


Комментарии:
24 сентября, 2015 – joan schoepf

Fabulous! Я только что купил на аукционе старый американский компас. Он выполнен в латунном корпусе в стиле карманных часов с закрывающейся крышкой. Я не умел читать по компасу, и это отличная информация. Также понравилась шутка! Спасибо


25 октября 2015 г. – Бекки Новак

Спасибо за простые для понимания инструкции. Я учитель из моя стихия. По крайней мере, я не буду выглядеть глупо с информацией, которую я узнал здесь.


20 ноября 2015 г. – Ran Dell

Я изучил некоторые основы. Спасибо.


25 ноября 2015 г. – jean de amicis

Отличные статьи


28 ноября 2015 г. – Коди Дин Может быть, кто-нибудь может помочь мне с этим вопросом, который у меня есть относительно подарка. У меня вопрос можно ли изменить направление, в котором указывает компас, т.е. указать дом, или просто в общем направлении определенного момента … Я смотрю, может ли это привести к отличной идее подарка.

Спасибо!


29 ноября 2015 г. – Compass Dude

@Cody – Компас просто указывает на северный магнитный полюс.Это не указывает ни на какое другое место. GPS может делать то, что вы хотите. Вы можете ввести путевую точку (широту и долготу) в GPS и он покажет вам, каким путем идти, чтобы достичь этой точки.


20 января, 2016 – Джон

Я пришел к выводу, что история корабля против маяка правдива!


25 апреля 2016 г. – Энтони Гомес

Здравствуйте, только что купил новый компас, чтобы научиться пользоваться. делает неважно какой компас я использую ?? У меня только что военный призматический прицельный компас.это хороший выбор? я хочу научитесь пользоваться картой и компасом вместе.


25 апреля 2016 г. – Compass Dude

@Anthony – Это должно работать нормально для изучения карты и компаса. А компас не должен быть необычным.


2 мая, 2016 – Хайди

Спасибо … Это потрясающе, хорошо написано, и легко следовать инструкциям. (Ооо, плохой каламбур.)


16 мая 2016 г. – Остин

спасибо за розу компаса, она мне очень помогает


28 июля 2016 г. – белка

Спасибо, большое спасибо! для настоящего теста


19 октября 2016 г. – Rich

Привет
У меня проблемы с компасом, когда я направляю его на свою машину как на домашнюю точку и выхожу в лес, когда я готов вернуться к машине из день в лесу я смотрю на точку, откуда я начал, и начинаю возвращаться, но я всегда возвращаюсь далеко, и некоторое время я прохожу мимо своей домашней точки, и если я продолжу идти, это может продолжаться вечно, что я делаю неправильный
, как будто сегодня я повернулся, чтобы посмотреть на машину, и это было на Южном 37, и вышел на день, а когда пришло время возвращаться домой, к машине, и я поворачивал, чтобы вернуться на Южный 37, это заняло у меня мимо машины и, слава богу, это была дорога, и я просто прошел путь и вернулся


20 октября 2016 г. – Compass Dude 26 марта 2017 г. – Стивен

Отличный сайт! У меня есть, как мне кажется, довольно простой вопрос о компасе для вас.Допустим, я стою на экваторе и смотрю на север с компасом. Я поворачиваю вправо на 90 градусов и смотрю строго на восток, и регулирую циферблат компаса до тех пор, пока отметка севера и ориентировочная стрелка не совпадут с северным концом стрелки. Моя цель – идти точно по прямой линии на восток по экватору.
Согласитесь, что пока я держу стрелку на N, я действительно могу следовать по экватору по всему миру (если, конечно, вы можете ходить по воде!)


27 марта 2017 г. – Compass Dude @ Стивен – Нет, потому что магнитное склонение меняется по мере вашего движения. вокруг света.См. Карту NOAA.
Вам нужно будет отрегулировать склонение во время путешествия.
, 7 апреля 2017 г. – Danno

В моем карманном транзите китайского производства конец иглы, указывающий на север, окрашен в белый цвет; конец, указывающий на юг, окрашен в красный цвет. Часто ли это встречается в компасах китайского производства?


16 апреля 2017 г. – Compass Dude

@Danno – Нет, это не обычное дело. Может это производственная ошибка. Вы можете погуглить марку и модель, чтобы найти для нее руководство пользователя.


28 мая 2017 г. – Bhbimages

Спасибо за урок, который был легко понят.Мой вопрос: я буду на континенте Африка, 80% времени к югу от экватора, снимая млечный путь и звездные тропы на три недели, и мне нужно купить недорогой, надежный, компас для ориентации снаряжения укажите на юг. Я думаю о Suunto A-10, который позволяет ориентироваться как в северном, так и в южном полушарии, легкий, прочный, имеет лейнард для ношения на шее и хороший рейтинг. Я на правильном пути или не в сети?


29 мая 2017 г. – Compass Dude

@bhbimages – Suunto A-10 – отличный компас.


18 февраля 2018 – Энтони Харилла

Итак, большую часть времени мы смотрим на красную стрелку, но на серебряную. иглу, на которую мы не смотрим, если нам не нужно смотреть на нее.


29 апреля 2018 г. – Крис

@Rich
Причина, по которой вы не читали машину, заключалась в том, что когда вы взяли показания в машину по адресу South 37, а затем снова переместили линию от вашей машины к последнему чтению и месту, где вы позже были не по прямой. Выберите точку и выполните отсчет до этой точки, затем перейдите к другой точке, но вам необходимо выполнить еще одно показание.


10 мая 2018 г. – январь

Укажите / используйте ttrue N, чтобы найти материал, особенно при использовании Телефон!??


10 мая 2018 г. – Compass Dude

@Jan – цифровые компасы в мобильных телефонах не подвержены влиянию магнитных полей. склонение, но они также имеют тенденцию быть не такими точными, как магнитные компасы, особенно когда стоит на месте.


19 августа 2018 – Джим

Мне нужна твоя помощь. Я купил на распродаже во дворе красивую состаренную 3-дюймовую латунь. металлический магнитный компас. Я был удивлен, обнаружив, что в нем было от 0 до 90 градусы отмечены снаружи, но все же выяснили.Что я не мог понять, находится ли компас от 0 до 360 на внутренней стороне сторону и идет в неправильном направлении против часовой стрелки. Что такое действительно интересно, что 0 начинается с отметки 230 градусов на стандартный компас поднялся и 360 на отметке 231 градус. У тебя есть знание этого типа компаса?


01 октября 2018 г. – lily

наконец-то я знаю, как пользоваться купленным мною компасом !!! tnx


9 октября 2018 г. – Phh

переверните увеличительное стекло, которое, возможно, является винтажным для Первой мировой войны.я перемагнитил и работает хорошо, очень чувствительный к металлической среде. Стеклянный циферблат имеет сплошной черный цвет. линия и две зеленые линии разного размера, расходящиеся в сторону центр от внешнего периметра. С черной линией выровнен с севером, более длинная зеленая линия находится под углом 40 °, короче зеленая линия устанавливается под углом около 85 °. Что это значит?


1 декабря 2018 г. – Маргарет

Нашла ваш сайт в Google. Спасибо, что поделились этой информацией.


7 марта 2019 – Эндрю Спенс

Привет, компас, чувак
Моя жена учится летать.Ее наставник может сказать: повернуть на курс (он указывает курс, скажем, 270 градусов). Она видит, что компас показывает, что ее курс 45 градусов. Она хочет простой способ узнать, повернуть направо или налево. Очевидно в одну сторону короче, чтобы попасть в новый заголовок. У нее всегда было трудности с чтением времени. Любые идеи?


Июль 8, 2019 – Rick parks

Если вы идете по пустыне на 210 градусов, то что? метод использовать, чтобы вернуться к исходной точке?


8 июля 2019 г. – Compass Dude 27 февраля 2020 г. – Infurnocat

Это было полезно!


28 марта 2021 г. – Gigi

Отличный инструмент, чтобы научить моих внуков пользоваться инструментом, который не нужны батарейки или вайфай !!! Спасибо, чувак.


3 апреля 2021 – Майкл

Я не мог точно вспомнить, как читать компас, так как бойскаутов это освежит мой памяти, я тоже посмеялся над шутить.


6 апреля 2021 – Салли

Очень полезная статья – спасибо! Просто предупреждение для дам особенно о том, чтобы держать компас подальше от металлических предметов – это касается и бюстгальтеров на косточках! Я говорю это от опыт и большое смущение, проистекающее из моих курс безопасности охотника.Если вы носите бюстгальтер на косточках и если держать компас слишком высоко над талией, показания будут быть прочь и, если вы также оказались посреди экзамен по безопасности охотника, и ваши Престарелый инструктор-мужчина, который заикается, пытаясь понять слова “на косточках” и “бюстгальтер” ваше лицо покраснеет еще больше, чем красная стрелка. 🙂


21 сентября, 2021 – Грег

, это было очень полезно, чтобы освежить в памяти мою Военный маршевый компас для Скалистых гор Горы.
Отдал остальное моим племянникам, чувак Компас еще раз спасибо




Задать вопрос




ГОЛЛАНДИЯ: наш чертеж, компас и инструкция по эксплуатации

Билли Холланд

Уильям Ф. Холланд

Министр / Капеллан / Автор

Когда нужно найти свое место в этом мире, давайте рассмотрим две категории.

Первый колл, плывущий по реке. Представьте, что кто-то дремлет в маленькой лодке без компаса или весла и не заботится о том, куда он идет.Имея менталитет зрителя, у них нет карты или преднамеренного направления, они просто надеются на лучшее. Кроме того, эти люди время от времени устраивают вечеринки жалости, поскольку их беспечный образ жизни включает в себя серьезные разочарования.

Часто преследуемые мыслями о том, что их оставили позади, они попадают в порочный круг замешательства и разочарования. Как христианский советник, я разговаривал с теми, кто застрял в этом дрейфующем мышлении и, безусловно, испытывает к ним сострадание, но все мы должны внести свою долю в поисках и молитвах.Несомненно, узнать свое призвание чрезвычайно сложно, но это не помогает ситуации, если мы живем в отрицании и обвиняем всех остальных в своих проблемах.

Всегда страшно выйти из зоны комфорта и столкнуться с реальностью, потому что иногда жизнь может казаться огромной горой, на которую невозможно подняться. Если вы когда-либо пытались помочь кому-то найти свою судьбу, вы понимаете, когда я говорю, что мы не можем никого заставить что-либо делать, и мы не можем помочь тем, кто не желает помогать себе.В любой сфере жизни те, кто стремится к здоровому состоянию, должны видеть правду о своих обстоятельствах и быть готовы что-то с этим сделать. Поскольку характер и природа Бога основаны на божественном порядке, мы можем согласиться с тем, что нет никаких предписаний или божественных поручений для бесцельного движения по жизни. Хорошая новость заключается в том, что Бог терпеливо ждет, чтобы помочь нам всякий раз, когда наша страсть к изменениям становится сильнее наших отговорок.

Ко второй категории относятся те, кто осознает, что жизнь нужно проживать с определенной целью.Я верю, что то, что Иисус Христос командует нашей жизнью, является смыслом и причиной всего, что мы делаем. Слово Бога как автора и завершителя нашей веры напоминает нам, что Он нарисовал особый, единственный в своем роде план жизни каждого в соответствии со Своими совершенными планами.

Это правда, Он редко пишет, например, «Джон Смит будет водопроводчиком» на стене, но основная идея христианской жизни – осознать свое призвание и исполнить его. Эта духовная реальность вдохновляет и мотивирует нас, но еще один аспект этой проблемы – осознать, что у нас есть определенные условия и обязанности с нашей стороны, чтобы это видение проявилось.Это потребует подчинения Ему нашей воли. Видите ли, когда Бог является Гончаром, а мы – глиной, очень важно принять тот факт, что мы не просим Бога благословить мечты и амбиции, созданные нами сами, а, скорее, мы позволяем Ему преобразовывать нас в то, что Он хочет. нам быть. Да, трудно уступить контроль, однако это должно произойти, если мы хотим иметь настоящие отношения с нашим создателем. Он желает быть больше, чем Спаситель, Он требует быть нашим Господом.

Преобразовать наш разум непросто, и любой, кто рекламирует, как прекрасно жертвовать, страдать и чувствовать себя некомфортно, вероятно, имеет степень в области маркетинга.

Нет ничего плохого в том, чтобы узнать, как другие достигли своих целей, но даже если мы станем экспертами по личным изменениям, это не означает, что мы это сделаем автоматически. Кроме того, помимо мотивационных семинаров и доступных формул достижений, как мы уже говорили ранее, вы уникальная личность, и Бог подготовил для вас особый путь.

Позвольте мне добавить, что также ничто не заменит молитву и настойчивость, если мы хотим стать теми, за кого Иисус умер за нас.Христиане, которые достигли даже скромного успеха, должны были не только открыть свой духовный план, но и продемонстрировать ценность тяжелого труда. Послушание требует веры и решимости, но, не позволяя Богу строить нам Свой путь вместе с нашим полным сотрудничеством, мы, скорее всего, никогда не исполним нашу истинную судьбу. Давайте помнить, что история нашей жизни пишется, и если мы решим следовать планам Бога, мы уже на пути к тому, чтобы доставить Ему удовольствие, и никогда не будем разочарованы или стыдно.

Узнайте больше о христианской жизни на billyhollandministries.com, и мы приглашаем вас отправить молитвенный запрос на [адрес электронной почты защищен]

Нравится:

Нравится Загрузка …

Связанные

Deluxe Компас с картой | Компас Делюкс

Коглана | Коглана

Этот веб-сайт использует файлы cookie для улучшения вашего опыта.

Предмет номер. 9685

Компас Deluxe Map Compass, легкий и компактный, оснащен увлажненной жидкостью иглой со светящейся стрелкой и прозрачным основанием с вращающимся корпусом. Он имеет встроенную лупу и шкалы в миллиметрах и 1: 25000, что делает его идеальным для спортивного ориентирования и чтения общих карт.Инструкция

Описание

Компас Deluxe Map Compass отличается легкостью и компактностью, благодаря увлажненной жидкостью игле со светящейся стрелкой и прозрачному основанию с вращающимся корпусом. Он имеет встроенную лупу и шкалы в миллиметрах и 1: 25000, что делает его идеальным для спортивного ориентирования и чтения общих карт.
Буклет с инструкциями прилагается.
Ремешок в комплекте.

Щелкните здесь, чтобы получить инструкции по использованию компаса

Отзывы (0)

Отзывов пока нет.

© Авторские права 2021 Coghlan’s.Все права защищены.

Загрузка

9.3.3.1 @ 22.10.2020 – 9:16

Инструкции по компенсации | Airpath Compass Co.

AIRPATH INSTRUMENT COMPANY
13150 Taussig Road
Bridgeton, Missouri 63044
Тел .: 314-739-8117
Факс: 314-739-1564
airpathcompass.com

ИНСТРУКЦИИ ПО КОМПЕНСАЦИИ КОМПАСОВ AIRPATH

Перед тем, как пытаться компенсировать компас, необходимо приложить все усилия, чтобы перевести ЛА в имитируемые условия полета.Убедитесь, что двери закрыты, закрылки втянуты, дроссели установлены в крейсерское положение, двигатель (ы) работает, а самолет находится в горизонтальном положении. Все электрические переключатели, генераторы, радиоприемники и т. Д. Должны быть в том положении, в котором они обычно находятся в навигационном полете.

КОМПЕНСАЦИЯ

1. Установить регулировочные винты компенсатора на ноль. Нулевое положение регулировочного винта достигается совмещением точки на винте с точкой на раме компенсатора.

2. Головной самолет по магнитному северному курсу. Отрегулируйте регулировочный винт N-S так, чтобы компас показывал ровно север.

3. Головной самолет по магнитному восточному курсу. Отрегулируйте регулировочный винт E-W до тех пор, пока компас не будет показывать точно восток.

4. Головной самолет на магнитном южном направлении. Обратите внимание на результирующую ошибку Юга. Регулируйте регулировочный винт N-S до тех пор, пока не будет устранена половина этой ошибки.

5. Головной самолет по магнитному западному курсу. Обратите внимание на результирующую ошибку Запада. Регулируйте регулировочный винт E-W до тех пор, пока не будет устранена половина этой ошибки.

6. Направляйте самолет на последовательные 30-градусные магнитные направления и записывайте все ошибки в карту отклонений, прилагаемую к компасу.

Для получения удовлетворительных результатов весь посторонний магнетизм, вызывающий ошибки компаса более 30-35 градусов, должен быть удален с самолета или компас должен быть перемещен в положение, в котором нескомпенсированная погрешность не превышает 30-35 градусов. При регулировке компенсатора используйте отвертку для латуни или другого цветного металла.

Наилучшие результаты можно получить в отношении фактической компенсации за полет, следуя процедуре, изложенной ниже:

A. Установите гироскоп от линии разреза или взлетно-посадочной полосы. (Учитывать магнитное склонение, чтобы гироскоп соответствовал магнитному курсу)

B. Выполните процедуры с 1 по 6 выше.

C. Время от времени проверяйте гироскоп на предмет возможной прецессии и учитывайте такую ​​ошибку прецессии при записи результатов на карту отклонения магнитного компаса.

ПРИМЕЧАНИЕ. Если самолет оборудован, можно использовать GPS (с учетом отклонения) для определения исходных направлений для компенсации компаса. Этот метод устранит возможные ошибки, вызванные прецессией гироскопа.

По любым вопросам обращайтесь в компанию Airpath Instrument Company по указанному выше адресу или телефонным номерам.

ОБЩИЕ ПРОБЛЕМЫ КОМПЕНСАЦИИ

Каждый раз при техническом обслуживании или ремонте вашего самолета рекомендуется компенсировать компас.Это особенно актуально, если есть работы, связанные с снятием старого и / или установкой нового оборудования в щиток приборов. Новые радиоприемники и перемещение громкоговорителей или домофонов могут повлиять на требуемую компенсацию. Новое оборудование (например, винты, гайки и т. Д.), Установленное во время технического обслуживания, иногда может быть причиной чрезмерных ошибок, если оборудование является стальным или магнитным.

Слабое электрическое заземление, освещение или длительные периоды стоянки на трапе с севера на юг могут привести к намагничиванию самого планера.Об этом часто свидетельствует чрезмерная нескомпенсированная погрешность компаса (более 30-35 градусов). Намагничивание опор двигателя на одномоторных самолетах и ​​центральных стоек лобового стекла может привести к проблемам с компенсацией. размагничивание (размагничивание) компонента планера или перемещение компаса решат эту проблему.

Помните, что все самолеты разные. Перед компенсацией важно следовать описанным выше процедурам настройки. Как уже говорилось, компенсация в полете дает наилучшие результаты.Положение шасси иногда может влиять на отклонение. Другими факторами, которые следует учитывать, являются: положение вилки, круизная конфигурация, подогрев пилота и противообледенительное оборудование (особенно противообледенительное лобовое стекло).

Операторам следует рассмотреть возможность снятия любых украшений при корректировке компаса. Такие вещи, как часы, кольца и очки, могут повлиять на размер требуемой компенсации. Если описанный выше метод не дает удовлетворительных результатов, определите величину нескомпенсированной ошибки, совместив контрольные точки на регулировочных винтах компенсатора и раме или сняв компенсатор в сборе с компаса.Если нескомпенсированная ошибка превышает 30-35 градусов, устраните неисправность намагниченности компонентов самолета или чрезмерных электрических помех.

Стратегический план КОМПАС | PVOnline

Компас План

Учебная цель округа

Улучшить обучение и обучение, чтобы добиться максимальных успехов учащихся, свести к минимуму их неудачи и подготовить учащихся как успешных граждан в быстро развивающемся мире.

Видение

PVOnline предоставит учащимся K-12 интерактивные и смешанные способы обучения, направляя их на курс самомотивированного обучения в среде, которая готовит их к успешной жизни в глобальном 21 веке.

Миссия

Миссия

PVOnline – создать среду, которая позволяет студентам брать на себя ответственность и брать на себя ответственность за свое образование, будучи гибкими в выборе курсов и темпах обучения, чтобы помочь им достичь желаемых целей.

Убеждения

  • Студенты учатся лучше, если они активно участвуют, накапливают знания, применяют полученные знания и получают содержательные инструкции.
  • Онлайн-обучение должно учитывать различные методы и темпы обучения с помощью эффективных и действенных мультимедийных средств.
  • Обучение – социальное, творческое и совместное «онлайн-образование предоставляет больше возможностей для общения, а не меньше.
  • Сетевые задания и задания способствуют развитию критического мышления и навыков решения проблем более высокого уровня.
  • Онлайн-обучение обеспечивает дифференцированное обучение с адаптивным учебным планом, заданиями и оценками, обеспечивающими индивидуальную обратную связь.
  • Онлайн-курсы готовят студентов, обладающих навыками 21 века, к успешному обучению в высшем учебном заведении.

PVOnline, ориентированный на меры, помогающие всем учащимся добиться успеха (План КОМПАС)

Обучение

Для совместной работы над привлечением студентов к индивидуализированным, строгим и аутентичным возможностям обучения, чтобы они могли достичь своего наивысшего потенциала.

Собственный капитал

Для создания культурного климата, обеспечивающего равенство и доступ для всех в PVSchools.

Цели обучения и показатели

Цель обучения 1

Обеспечивает структуру профессионального обучения, разработанную заинтересованными сторонами для достижения совершенства организации.

Стратегии школ / департаментов
  • Все учителя будут участвовать в профессиональном развитии в соответствии с передовой практикой онлайн-преподавания и обучения.
  • PVOnline-курсы будут проверены на соответствие передовым методам онлайн-преподавания и обучения.
Показатели учебных целей
  • План профессионального обучения и хранилище
  • Аудит годового курса

Учебная цель 2

Разработайте различные пути и процедуры, чтобы каждый учащийся имел доступ к аутентичному, реальному опыту обучения в рамках учебной программы и периода обучения.

Стратегии школы
  • PV Онлайн-курсы будут включать подписные задания, которые соответствуют целям курса, включают практический опыт обучения, требуют навыков мышления более высокого уровня и включают навыки 21 века (критическое мышление, решение проблем, использование технологий, сотрудничество, творческое мышление) .
  • PVOnline обеспечит гибкость доступа к уровню и последовательности курса для студентов по мере необходимости.
Показатели учебных целей
  • Аудит годового курса
  • Данные о зачислении на курс

Учебная цель 3 цель

Обеспечьте строгий гарантированный и жизнеспособный учебный план (GVC) посредством целенаправленного профессионального развития, эффективного дифференцированного обучения и стратегической оценки.

Стратегии школ / департаментов
  • Курсы PVOnline будут включать учебные ресурсы и мероприятия из принятой округом цифровой учебной программы.
  • Teacher Observation and Evaluation будет сосредоточено на создании отношений и персонализированного обучения для учащихся PVOnline.
Показатели учебных целей
  • Аудит годового курса
  • Наблюдения и оценка учителей

Цели обеспечения справедливости

Цель 1 цели обеспечения справедливости

Развивайте отношения, которые поддерживают и поощряют социальные, эмоциональные и академические потребности для обеспечения индивидуальных успехов учащихся.

Стратегии школы
  • PVОнлайн-курсы включают личные встречи / задания с онлайн-учителем для персонализации учебной среды.
Показатели цели капитала
  • Обзор DELTA
  • Аудит годового курса
  • Учебные занятия для персонала, не занимающегося PVOnline

Цель 2

Создайте процедуры для устранения препятствий, чтобы все учащиеся могли участвовать и добиваться успеха в высококачественных учебных и внешкольных программах.

Стратегии школы
  • Обеспечить сеть обучения и поддержки для сотрудников, не связанных с PVOnline, чтобы создать доступный, равноправный и успешный опыт обучения для всех студентов
Показатели цели капитала
  • Учебные занятия для персонала, не занимающегося PVOnline

Планы обучения грамоте в школах и округах

Группы внедрения

Wilson готовы сотрудничать с вашей школой или округом в разработке индивидуальных планов, отражающих стратегию вашей школы или округа по достижению целей грамотности.Эти стратегии сформулированы как часть планов COMPASS (Комплексные планы для достижения успеха и устойчивости) и адаптированы к конкретным потребностям вашей школы или округа. Планы могут включать только один уровень или включать сразу несколько уровней обучения.

Уровни 1 и 2 для классов K-3

Fundations® – это программа, подходящая для обучения уровней 1 и 2 в классах K-3. Каждый план COMPASS для реализации фондов включает семинары для конкретных уровней, которые будут проводиться; сотрудники должны быть отобраны для аттестации фасилитаторов и преподавателей на руководящие должности; коучинг, который будет предоставляться, и школы, в которых будет проводиться коучинг; все материалы, необходимые для учебных целей, а также для использования учителями и учениками в классе; расписание событий и мероприятий; и ознакомительный семинар для администраторов.

Уровень 2 для классов 4–12

Just Words® – это программа, подходящая для обучения Tier 2 в 4–12 классах. Каждый план COMPASS для реализации Just Words включает в себя семинары, которые будут проводиться; сотрудники должны быть отобраны для аттестации фасилитаторов и преподавателей на руководящие должности; коучинг, который будет предоставляться, и школы, в которых будет проводиться коучинг; все материалы, необходимые для учебных целей, а также для использования учителями и учениками в классе; расписание событий и мероприятий; и ознакомительный семинар для администраторов.

Уровень 3 для 2–12 классов

Wilson Reading System® (WRS) обеспечивает интенсивное обучение Уровня 3 для учащихся 2–12 классов. Каждый план COMPASS для внедрения WRS включает вводный курс WRS, а также программу сертификации уровня I WRS. План WRS требует выбора группы учителей для зачисления на интенсивный курс обучения WRS: онлайн-курс (шаги 1-6) и практический курс WRS уровня I, шаги 1-6. Этот план также может включать семинар по продвинутым стратегиям WRS для мультисенсорного структурированного языка (MSL), который готовит учителей к групповому обучению, сертификации уровня II WRS или разработке тренера WRS.

Компасы | STAEDTLER

В STAEDTLER ассортимент нашей продукции включает большой выбор высококачественных компасов. Наши модели отличаются особой прочностью, что обеспечивает идеальную основу для создания точных рисунков в школе и в профессиональных приложениях. Мы предлагаем изделия, отвечающие самым разным требованиям, от цельнометаллических до прочных пластиковых / металлических конструкций. Наши компасы также доступны в компактных наборах с практичными аксессуарами.

Как устроены компасы и для чего их можно использовать?

Компасы – это инструменты для рисования, которые в основном используются для выполнения следующих геометрических задач:

  1. Для рисования круга вокруг точки.
  2. Для точной передачи расстояний.

Эти универсальные инструменты для рисования состоят из двух ножек. Обычно они сделаны из металла. Сверху ножки соединены между собой шарниром, что позволяет им гибко перемещаться. У циркуля также есть перекладина на верхнем конце, где ноги встречаются с противоположными нитями. Компасы с направляющей шпинделя имеют в центре колесо, которое можно регулировать одной рукой. Вы можете поворачивать его в разные стороны, чтобы раздвинуть или сомкнуть ноги.Это позволяет быстро и легко установить компас в нужное положение.

Также в нижней части одной ножки есть игла, с помощью которой компас крепится к поверхности. На конце другой ножки есть сменный грифель для рисования кругов или сегментов на бумаге. Также есть модели с адаптером для крепления короткого карандаша вместо встроенного грифеля. Если вы прикрепите одну ногу к поверхности, вы можете определить радиус круга, задав расстояние до второй ноги.

Широкий выбор очень прочных компасов для различных требований

  • Школьные компасы (модели 550 50, 550 55, 550 60, 559 WP 00) в нашем ассортименте специально разработаны для детей младшего возраста. Эти сверхбезопасные прецизионные компасы имеют затупленную безопасную иглу для предотвращения травм.
  • Наши точные геометрические компасы идеально подходят для школьных уроков геометрии, а также для технического рисования. Эти прочные пластмассовые и металлические или цельнометаллические модели включают в себя направляющую шпинделя, состоящую из головки с пружинной головкой и центрального колеса.На некоторых моделях ведущая и игольная ножки являются шарнирными.
  • Очень простые в использовании компасы с быстрой настройкой , в дополнение к головке с пружинной головкой и центральному колесу, оснащены кнопочным механизмом, управляемым шпинделем. В результате вы можете быстро установить ножки компаса по своему желанию, нажав кнопку пальцем. Это значительно упрощает и ускоряет установку радиусов окружностей.

Практичные компасы для школы, хобби и профессионального использования

Наши компасы STAEDTLER также доступны в пластиковом футляре с откидной крышкой.В зависимости от модели, он включает в себя свинцовый бокс с четырьмя выводами HB, а также практические аксессуары для школьного и профессионального использования:

  • Универсальный адаптер для крепления других пишущих инструментов
  • Удлинители для рисования еще более крупных кругов
  • Технический адаптер ручки на компас для черчения

Мы также предлагаем практические наборы, специально предназначенные для детей, идущих в школу. В зависимости от модели в их состав входят:

  • Компас
  • Точилка
  • Ластик
  • Карандаш
  • Набор квадратов
  • Линейка
  • Транспортир

Если вам нужен компас для рисования мандал, найти идеальное решение в этой категории.Мы предлагаем практичные наборы мандал, которые содержат компас для рисования с быстрой настройкой, а также подходящие аксессуары для создания фантастических узоров, включая карандаши для рисования, тонкие карандаши и многое другое.

.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
