Методические указания по дисциплине Инженерная графика, по теме «Шрифты чертежные»

Всего страниц 5 Стр.1

Шрифты чертежные

Чертежи и прочие конструкторские документы содержат необходимые надписи чертежным шрифтом :

— основная надпись

— размеры на чертежах

— обозначения видов и разрезов

— технические требования

— схемы структурные

— схемы принципиальные

— перечень элементов

— спецификация

ГОСТ 2.304-81 устанавливает чертежные шрифты для всех чертежей, схем и текстовых документов.

Мы изучаем шрифт типа Б с наклоном 75 градусов

т.2 5 т.3

получаем угол 75 градусов

т.1

Образец наклона отрезка прямой под углом 75 градусов

(без применения транспортира)

В инженерной графике все размеры в мм, поэтому ставим только цифровое значение размера.

5 , 20 — значение в мм т.1 — точка 1

В конспекте вы работаете с бумагой в клетку. Помните одна клетка — 5 мм


Стр.2

Рис.1

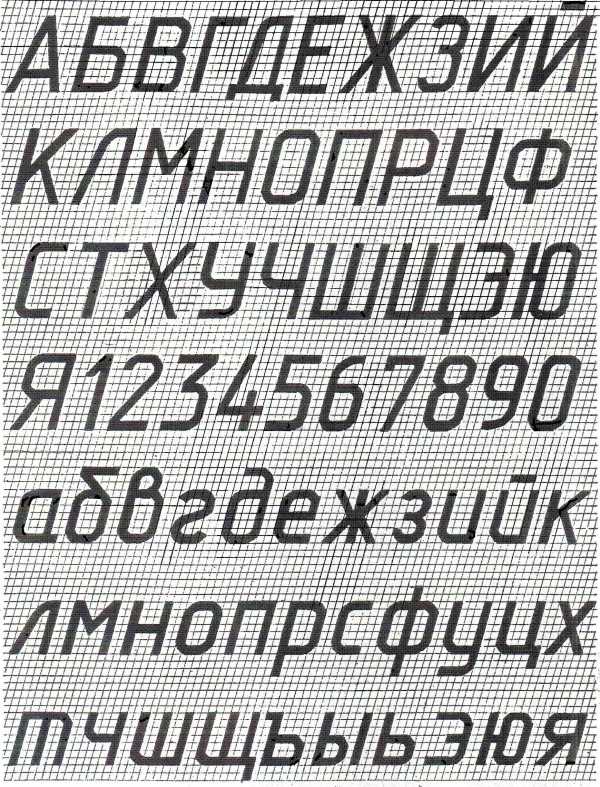

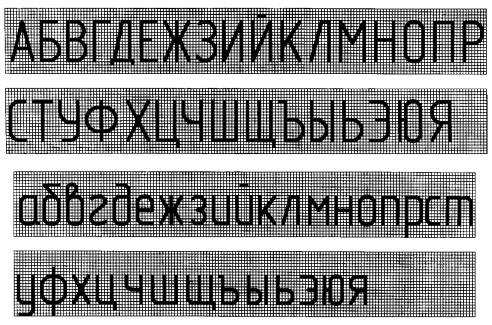

Рассмотрите внимательно прописные буквы, строчные буквы и расстояния между буквами. Чертежный шрифт очень прост в написании. Все буквы состоят из одинаковых элементов (модулей).

Вспомните прописи 1 класса. Сравните наклон букв в прописях. Угол одинаковый 75 градусов. Это значит, что вы с этим углом наклона знакомы с 1 класса.

Размер шрифта это высота h прописных букв в миллиметрах.

Толщина линии шрифта d зависит от размера шрифта: (1/10)h для шрифта типа Б.

На учебных чертежах и при заполнении основной надписи мы будем применять

следующие размеры шрифта: 2,5; 3,5; 5; 7; 10.

Стр3

Для скорейшего освоения написания текста чертежным шрифтом необходимо освоить начертания основных модулей, из которых состоят все буквы чертежного шрифта.

Входит только в букву а

Входит в буквы : й, ц, ш, щ, у. т, п (повернуто на 180 град.)

Входит в буквы б, в, д, ю

Входит в буквы е, ф, я

Входит в буквы р, ф, ъ, ы, ь

Входит во все буквы для соблюдения параллельности между

двумя соседними линиями, кроме наклонных (А, Л)

В конспекте выполнить 6 строк модулей высотой 5 мм (1 клетка).

Стр.4

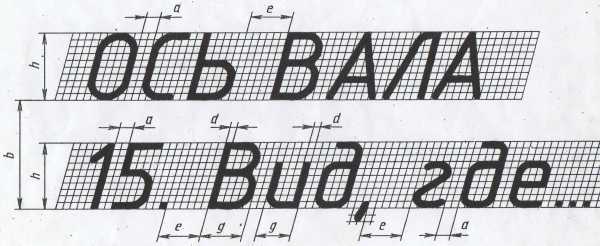

Шрифт типа Б (d=h/10)

Таб.1

Минимальный шаг строк (высота

вспомогательной сетки)

b

(17/10)h

17d

4.3

6.0

8.5

12.0

17.0

24.0

34.0

Минимальное расстояние между словами

е

(6/10)h

6d

1.5

2.1

3.0

4.2

6.0

8.4

12.0

Толщина линий шрифта

d

(1/10)h

d

0.25

0.35

0.5

0.7

1.0

1.4

2.0

Написание текста чертежным шрифтом 20 производится путем вычерчивания внешнего и внутреннего контура букв и цифр с соблюдением величины d (толщина линий шрифта) твердым карандашом на миллиметровке, а затем закрашиванием мягким карандашом расстояние между двумя контурами.

Написание текста чертежным шрифтом №10 и меньше производится мягким не заточенным карандашом единым движением руки (часть конструкции буквы)

Написание текста чертежным шрифтом №5 и меньше производится твердым заточенным карандашом единым движением руки (часть конструкции буквы)

Упрощенное расстояние между словами чертежного шрифта №10 и меньше берется из расчета ширины строчной буквы н

Стр.5

Ширина букв и цифр

Таб.2

h

Типа Б

Прописные буквы

Б, В, И, Й, К, Л, Н,О, П, Р, Т, У, Ц, Ч, Ь, Э, Я, Ъ

(6/10)

А, Д ,М, Х, Ы, Ю

(7/10)

Ж, Ф, Ш ,Щ

(8/10)

Е, Г, З, С

(5/10)

Строчные буквы

а, б, в, г, д, е, и, к, л, м, н, о, п, р, у, х, ц, ч, ь, э ,я

(5/10)

м, ъ, ы, ю

(6/10)

ж, т, ф, щ, ш

(7/10)

с, з

(4/10)

Цифры

2, 3, 5, 6, 7, 8, 9, 0

(5/10)

4

(6/10)

1

(4/10)

Рассмотрите надписи и сравните буквенные значения с таблицей 1.

Какое буквенное значение вы не нашли в таблице 1?

Теперь прочтите заголовок таблицы 2. Какое назначение таблицы 2?

Приложение

Шрифты чертежные ГОСТ 2.304-81

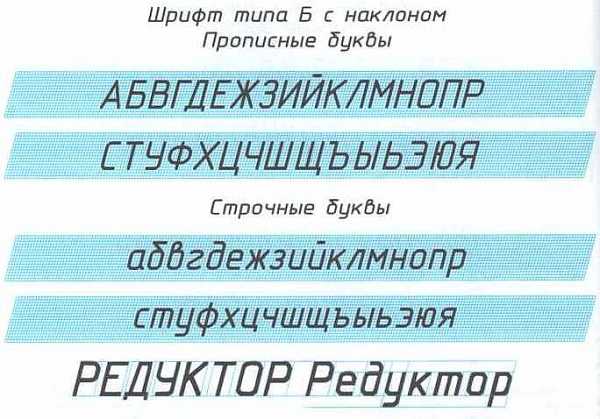

Шрифт типа Б с наклоном 75 градусов
