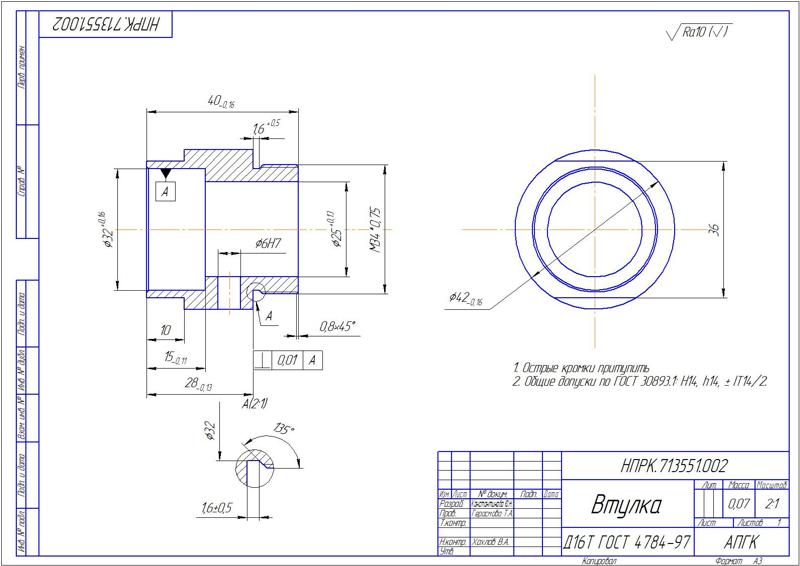

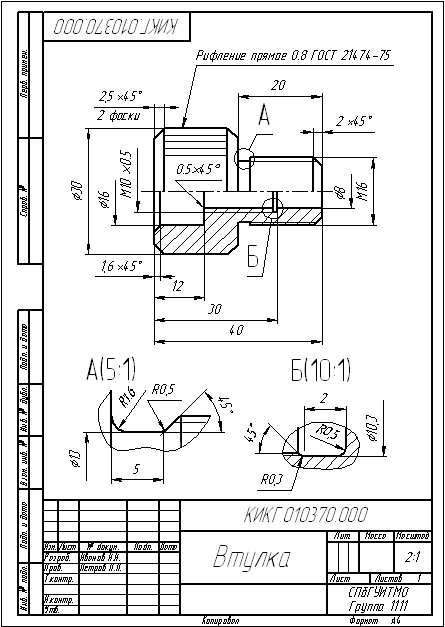

17.2. Втулка

220	Часть III. Компьютерные технологии в инженерной графике

завершив заполнение ячеек основной надписи, нажмите на панели свойств кнопку Создать объект.

Чертеж радиатора представлен на рис. 17.18.

Рис. 17.18

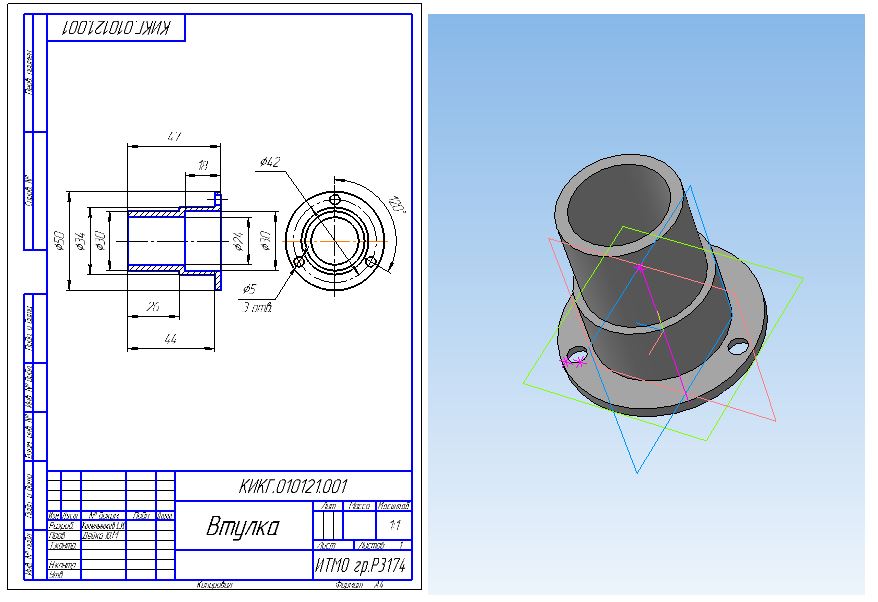

Создадим твердотельную модель втулки согласно иллюстрации, приведенной на рис. 17.1, б. Дерево модели, представленное на рис. 17.19, показывает, что для создания модели достаточно двух формообразующих операций. Третья операция не-

Глава 17. Создание моделей и ассоциативных чертежей деталей в КОМПАС-3D	221

обходима для выреза одной четверти втулки. Выбор ориентации Изометрия YZX позволяет показать на чертеже два вида аксонометрической проекции.

1.Нажмите кнопку Создать на стандартной панели.

В открывшемся окне выберите тип нового документа Деталь (см. рис. 17.3).

2.На панели Вид (см. рис. 17.4) нажмите кнопку списка справа от кнопки Ориентация и укажи-

те вариант Изометрия YZX.

Рис. 17.19

3.В окне Дерево модели выберите Плоскость ХY

(см. рис. 17.5).

4.Нажмите кнопку Эскиз на панели Текущее состояние (см. рис. 17.6).

5.В появившейся компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей инструментальной панели.

6.В появившейся инструментальной панели в режиме Геометрия выберите команду Окружность, с помощью которой нарисуйте три окружности. Выберите команду Многоугольник, в панели свойств укажите Количество сторон: 6. Не забывайте в соответствующих полях окна Установить значение размера вводить величины — например, показанные на рис. 17.20.

Рис. 17.20

7.Используя команду Непрерывный ввод, изобразите графический фрагмент из трех отрезков. При необходимости, с помощью команды Редактор | Удалить | Часть кривой удалите лишние участки (рис. 17.21).

222	Часть III. Компьютерные технологии в инженерной графике

Рис. 17.21

Рис. 17.22

8.При завершении эскиза, используя команды Симметрия и Редактор | Удалить | Часть кривой панели Редактирование, постройте левый графический фрагмент из трех отрезков (рис. 17.22). Заканчивается эскиз повторным нажатием кнопки Эскиз.

9.Для создания основания втулки на инструментальной панели редактирования детали нажмите кнопку Выдавливание. Внизу экрана появится панель свойств, с помощью которой выберите Направление (обратное) и Расстояние выдавливания (30 мм). Ввод параметров заканчивается нажатием кнопки Создать объ-

ект . В результате получится изображение, показанное на рис.

17.23.

Рис. 17.23

Рис. 17.24

10.Выберите Плоскость ZY. Открыв эскиз, выберите команду Операции | Спроецировать объект и спроецируйте в эскиз 4 отрезка (рис. 17.24).

11. Спроецированные отрезки позволяют построить три прямоугольника с указанными на рис. 17.25 размерами. В двух прямоугольниках с использованием команды Скругление выполните соответствующие элементы.

Рис. 17.25

Инженерная графика | Контрольные работы | Деталирование сборочного чертежа

Инженерная графика | Контрольные работы | Деталирование сборочного чертежа | CADInstructor ↑Наверх

Новый онлайн видеокурс «‎‎SolidWorks. С нуля до профессионала» всего за 11 000!!!

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р. /ак.ч.

5.1 Цель

ознакомиться с понятиями: деталь, сборочная единица, сборочный чертеж, чертеж общего вида;
изучить требования ГОСТ в части выполнения и чтения сборочного чертежа;
ознакомиться с порядком деталирования сборочного чертежа и допускаемыми упрощениями на сборочном чертеже;

получить навыки выполнения рабочего чертежа детали, входящей в сборочную единицу.

5.2 Содержание

Выполнить рабочие чертежи указанных в задании деталей.

5.3 Порядок выполнения

изучить конструкцию сборочной единицы по сборочному чертежу;
выяснить, какие компоненты сборки подвижны, какие – статичны;
выяснить, каким способом соединяется указанная в задании деталь с остальными, сопрягаемыми с ней компонентами сборки;
построить необходимое количество изображений детали;
помнить, что все элементы детали показываются конструктивно;
нанести необходимые размеры согласно ГОСТ 2.307-2011;
заполнить основную надпись.

5.4 Пример выполнения

Рассмотрим выполнение данного задания на примере, показанном на Рисунках 5.1, 5.2

Рисунок 5.1 – Сборочный чертеж лубрикатора

Рисунок 5.2 – Спецификация лубрикатора (первая страница)

Необходимо по сборочному чертежу выполнить рабочий чертеж Корпуса, поз. 1.
Прочитайте описание работы узла.
По данным, содержащимся в основной надписи, и описанию работы изделия необходимо выяснить наименование, назначение и принцип работы сборочной единицы.
По спецификации определить, из каких сборочных единиц, оригинальных и стандартных изделий состоит предложенное изделие. Найти на чертеже то количество деталей, которое указано в спецификации. Помнить о том, что одна деталь на всех изображениях заштриховывается одинаково по шагу и наклону.

Устройство и работа лубрикатора.
Лубрикаторами называют аппараты, предназначенные для централизованной подачи смазки под давлением к поверхностям трения. Подача смазки начинается в момент пуска механизма и продолжается автоматически в течение всего периода работы.

Лубрикатор данной конструкции – двенадцатиточечный: жидкая смазка под давлением периодически подается к двенадцати точкам – поверхностям трения.
Лубрикатор собирают в следующем порядке: в отверстие диаметром 14 мм корпуса 1 к его внешней задней стороне вставляют втулку 2 с пазами и закрепляют винтом 17. Затем с передней стороны в отверстие диаметром 14 мм корпуса 1 вставляют нарезанным концом червяк 3 до упора. После чего устанавливают втулку 2 пазами к передней стороне корпуса 1 и закрепляют винтом 17. Червяк собран.
На хвостовик диаметром 10 мм вала 4 насаживают втулку 5 с буртиком диаметром 16 мм до упора. Вал 4 с втулкой 5 концом со шпоночным пазом вставляют сверху в отверстие диаметром 15 мм корпуса 1 до упора. На выступающую часть вала 4 снизу надевают червячное колесо 6, которое входит в зацепление с червяком 3. В шпоночный паз червячного колеса 6 вставляют шпонку 21. Червячное колесо 6 закрепляют на валу 4 винтом 18 с шайбой 8. В расточку диаметром 45 мм корпуса 1 вставляют крышку 9 и прикрепляют к корпусу винтами 19.

На рабочую поверхность изогнутой реборды диска 10 навешивают плунжеры 7, после чего диск вместе с плунжерами 7 опускают в корпус 1; при этом плунжеры 7 должны войти в отверстия диаметром 5 мм корпуса 1, а диск 10 надеться на вал 4 так, чтобы зуб диска вошёл в вырез втулки 5. В отверстия М4 плунжеров 7 ввёртывают заостренными концами винты 16; положение винтов 16 фиксируют гайками 20.
Колпак лубрикатора собирают сначала отдельным узлом из деталей 11, 12, 13, 14, 15. В расточку диаметром 10 мм ручки 13 впрессовывают ось 15. На ось 15 надевают до упора стакан 14 дном к ручке, а затем пружину 12. Выступающую часть оси 15 вводят в отверстие диаметром 10 мм колпака 11. Дно паза расклёпывают. Узел собран. Колпак в сборе навинчивают на корпус.
В результате изучения описания, выяснили, что вал 4 вращается в корпусе 1, а цилиндрические стержни плунжеров 7 совершают возвратно-поступательные движения в отверстиях диаметром 5 мм корпуса 1. Остальные компоненты сборки относительно корпуса или являются статичными, или с ним не соприкасаются.

По чертежу представьте геометрическую форму, взаимное расположение деталей, способы их соединения и возможность относительного перемещения, т.е. как работает изделие. Для этого необходимо рассмотреть на чертеже общего вида сборочной единицы все изображения данной детали: дополнительные виды, разрезы, сечения, и выносные элементы.

Определите последовательность сборки и разборки изделия.
При чтении чертежа общего вида необходимо учитывать некоторые упрощения и условные изображения на чертежах, допускаемые ГОСТ 2.109-73 и ГОСТ 2.305-2008*.
На чертеже детали, никакие упрощения не допускаются!
Все элементы изображаются конструктивно!
Установите количество изображений – видов, разрезов, сечений, выносных элементов, которые однозначно дают представление о форме и размерах детали;

Выберите масштаб изображений по ГОСТ 2.302-68;
Выберите формат чертежа. Формат выбирается в зависимости от размера детали, числа и масштаба изображений. Изображения и надписи должны занимать примерно 2/3 рабочего поля формата;
Выполните компоновку чертежа. Для рационального заполнения поля формата рекомендуется тонкими линиями наметить габаритные прямоугольники выбранных изображений, затем провести оси симметрии. Расстояния между изображениями и рамкой формата должно быть примерно одинаковым. Оно выбирается с учётом последующего нанесения выносных, размерных линий и соответствующих надписей и обозначений;
Вычертите деталь. Выполнив тонкими линиями чертёж детали, удалите лишние линии. В качестве главного изображения выберите то, которое на сборочном чертеже обозначено как разрез А-А (Рисунок 5.1).
Для отображения остальных отверстий в корпусе, выполните разрез, соответствующий разрезу Г-Г на сборочном чертеже (Рисунок 5.1).
Выполните горизонтальный ступенчатый разрез В-В (Рисунок 5.3) для показа расположения отверстий в корпусе. На этом же изображении можно выполнить местный разрез для показа мест креплений втулок 2 винтами 17.
Чтобы показать крышку 9 необходимо выполнить вид снизу А (Рисунок 5.3).
Выполните выносной элемент Б, чтобы отобразить параметры проточки.
Выбрав толщину основной линии, обведите изображения, соблюдая соотношения линий по ГОСТ 2.303-68. Обводка должна быть чёткой.
После обводки нанесите выносные и размерные линии в соответствии с ГОСТ 2.307-2011. Выполните необходимые надписи и проставьте числовые значения размеров над размерными линиями (предпочтительно размером шрифта 5 по ГОСТ 2.304-81).

Пример выполнения данного задания приведен на Рисунке 5.3.

Рисунок 5.3 – Рабочий чертеж корпуса лубрикатора

Скачать варианты задания №5 «Деталирование сборочного чертежа»

Варианты заданий
Вариант	Номер чертежа	Номера деталей
1	МЧ00.01.00.00.СБ	1, 2
2	МЧ00.02.00.00.СБ	1, 2
3	МЧ00. 03.00.00.СБ	1, 3
4	МЧ00.05.00.00.СБ	1, 2
5	МЧ00.07.00.00.СБ	1, 2
6	МЧ00.08.00.00.СБ	2, 3
7	МЧ00.09.00.00.СБ	1, 2
8	МЧ00.10.00.00.СБ	1, 4
9	МЧ00.11.00.00.СБ	1, 4
10	МЧ00.13.00.00.СБ	1, 2
11	МЧ00.15.00.00.СБ	2, 3
12	МЧ00.18.00.00.СБ	1, 2
13	МЧ00.19.00.00.СБ	1, 2
14	МЧ00.21.00.00.СБ	1, 2
15	МЧ00.22.00.00.СБ	1, 3
16	МЧ00.24.00.00.СБ	1, 4
17	МЧ00.25.00.00.СБ	2, 3
18	МЧ00.26.00.00.СБ	1, 5
19	МЧ00.28.00.00.СБ	1, 3
20	МЧ00. 29.00.00.СБ	1, 3
21	МЧ00.33.00.00.СБ	1, 3
22	МЧ00.35.00.00.СБ	2, 3
23	МЧ00.37.00.00.СБ	1, 3
24	МЧ00.38.00.00.СБ	1, 12
25	МЧ00.39.00.00.СБ	1, 2
26	МЧ00.40.00.00.СБ	1, 8
27	МЧ00.41.00.00.СБ	1, 2
28	МЧ00.42.00.00.СБ	1, 4
29	МЧ00.45.00.00.СБ	1, 2
30	МЧ00.46.00.00.СБ	1, 6

НАПИСАТЬ сообщение

Имя

Длина имени должна быть не менее 5 символов

E-mail

Пожалуйста, заполните правильно обязательное поле.

Сообщение

Пожалуйста, напишите номер до конца

Нажимая кнопку Отправить вы даете согласие на обработкуперсональных данных.

Ваша заявка отправленна

В скором времени мы с вами свяжемся

ИНЖЕНЕРНЫЙ ЧЕРТЕЖ – Шплинтовые соединения

28 апреля 2021 г. 31 марта 2023 г.

ШПИЛЬНЫЕ СОЕДИНЕНИЯ:

Для некоторых применений требуется увеличение длины штока или вала. Длину стержня можно увеличить, обеспечив определенные соединения в нужных местах с помощью различных соединений, поддерживая надлежащую прочность, известную как шплинтовые соединения.

Соединение, образованное с помощью шплинта, называется шплинтом. Шплинт представляет собой плоскую клиновидную деталь, изготовленную из стали. Он однороден по толщине, но сужается по ширине, как правило, с одной стороны; обычная конусность 1:30. Боковые (опорные) кромки шплинта и опорные пазы, как правило, выполнены не прямыми, а полукруглыми. Это увеличивает площадь опоры и позволяет сверлить при выполнении пазов. Шплинт фиксируется в заданном положении с помощью винта.
Шплинт вставляется через втулку или гнездо или втулку под прямым углом к оси валов.

ШТУЦЕРНОЕ СОЕДИНЕНИЕ:

Используется для крепления двух круглых стержней. В этом типе соединения раструб образуется за счет расширения конца одного стержня. В это гнездо вставляется конец втулочного конца второго вала. Шплинт вбивается в прямоугольные отверстия, плотно совмещенные, за исключением регулировки на несколько миллиметров. Шплинт, приводимый в движение ударами молотка сверху, прижимает втулку к раструбу за счет своего сужающегося края. Край шплинта, обращенный к концу гнезда, вертикальный с зазором между шплинтом и гнездом, конусообразный край имеет зазор между шплинтом и гнездом. Шплинт соприкасается с втулкой и гнездом на противоположных сторонах.

ВТУЛКА И ШПИЛЬКА:

9 0

Используется для крепления двух круглых стержней. Для соединения стержни удлиняются на концах и вырезаются пазы. Удерживая стержни впритык друг к другу, на них надевают втулку с прорезями. После правильного совмещения прорезей через прорези вбиваются две шплинты, в результате чего образуется соединение. Концы стержней увеличены, чтобы уменьшить ослабляющий эффект, вызванный прорезями.
Прорези в стержнях и втулке выполнены чуть шире ширины шплинта. Взаимное расположение прорезей таково, что когда шплинт вбивается в свое положение, он допускает заклинивание и втягивает стержень во втулку.
Зазор между шплинтом и втулкой сделан для надежного захвата деталей. Втулка работает как раструб и представляет собой полый цилиндр, в котором размещается конец стержня.

ШПИЛЬНОЕ СОЕДИНЕНИЕ:

Это соединение обычно используется для соединения двух стержней квадратного или прямоугольного сечения. Для соединения
один конец стержня выполнен в виде U-образной вилки, в которую входит конец другого стержня. вилка, вызывает раскрытие ремней
. Это предотвращается за счет использования клинка.
В вильчатом стержне сделаны прямоугольные отверстия, другой конец стержня с прямоугольным отверстием размещен в вильчатом конце для размещения клинка и чеки. Удлинитель сначала помещается в отверстие, которое должно находиться в одной плоскости. Затем вбивается шплинт, чтобы соединение было герметичным. Необходимый зазор сделан, чтобы соединение было эффективно герметичным.
Удлинитель также представляет собой клиновидную деталь прямоугольного сечения с двумя прямоугольными выступами, называемыми проушинами. Одна сторона клинка сужается, а другая прямая. Сужающаяся сторона клинка прилегает к скошенной стороне чеки так, что внешние края чеки и клинка как единого целого параллельны. Это облегчает выполнение пазов с параллельными краями, в отличие от конусных краев в случае обычного шплинтового соединения. Кроме того, выступы, опирающиеся на наружные поверхности вилки, предотвращают тенденцию к открытию лямок.

КАРАТНОЕ ИЛИ ШТИФТОВОЕ СОЕДИНЕНИЕ:

Шарнирное соединение представляет собой шарнирное соединение, используемое для соединения двух круглых стержней. В этом соединении один конец стержня
выполнен в виде проушины, а другой – в виде вилки (двойная проушина). Для выполнения соединения конец с проушиной
стержня выравнивается с вильчатым концом другого стержня, а затем штифт вставляется через отверстия
и удерживается на месте с помощью манжеты и конического штифта. После соединения стержни могут свободно вращаться вокруг цилиндрического штифта.

СВЯЗАННЫЕ ВИДЕО ДЛЯ ШПИЛЬНЫХ СОЕДИНЕНИЙ:

7 120

90 0002

Для получения дополнительной информации- НАЖМИТЕ ЗДЕСЬ шплинтовые соединенияшарнирные соединенияразрезные штифтышпилькитехнический чертеж
