Инженерно-геологический разрез

На сегодняшний момент трудно представить себе начало строительных работ (даже после приобретения собственности) просто так, без предварительной подготовки, сбора информации и всех необходимых данных, выяснения возможности осуществления строительства на данной местности и составления необходимой документации. Кроме плана проведения работ и сметы, важным является и составление инженерно-геологического разреза, что способствует наилучшему распределению дальнейших действий.

Инженерно-геологический разрез, как важная составляющая часть любых строительных работ, необходим для определения характеристики геологического строения местности, выяснения движения пластов земли, залегания горных пород и подземных вод, а также для более достоверного описания плана строительства и вписывания строительных объектов в местность.

Это глобальный шаг в ходе всех строительных начинаний и проектирования. Без его достоверной информации трудно представить дальнейший ход процесса.

Однако и здесь все зависит от четкости и достоверности подачи требуемой информации. Поэтому для составления инженерно-геологического разреза существуют свои правила и принципы построения, знать которые не просто нужно, но и должно.

Правила построения инженерно-геологического разреза

Поскольку инженерно-геологический разрез представляет собой графическое изображение всех геологических особенностей строения, то нюансы и сопутствующие этому делу моменты должны быть отображены на вертикальной плоскости.

Во всех ВУЗах учат строить инженерно-геологические разрезы, следующим образом: Любое построение инженерно-геологического разреза стоит вести на миллиметровой бумаге с выдержкой горизонтального и вертикального масштабов. На все эти работы установлены свои своды правил и норм, которые четко регламентируют и регулируют подобный вид деятельности.

Перед началом ведения построения разреза стоит выбрать основную линию разреза, которую проводят в крест простирания основных структур, через самую высокую точку для большего удобства ориентировки. Далее, изобразить топографический профиль. Здесь важно проанализировать колебания рельефа местности, определения его средней высоты, проведение горизонтальной линии на этой высоте. При отсутствии таковых данных отстраивать рельеф нет надобности.



Инженерно-геологические разрезы

После проводят нанесения всех линий буровых скважин, обозначая штрихами распределение инженерно-геологических слоев и элементов по вертикали. Последующими действами становятся изображения границ залегания одинаковых грунтов на границе и проведение графической интерполяции полученных данных в отдельно взятых точках. На разрезе отдельно указывают глубину залегания отдельных слоев и пород.

Все инженерно-геологические слои выделяют с учетом возраста, происхождения, текстурно-структурных особенностей, физического состояния и номенклатурного вида. Существенной, важной информацией являются еще и особенности залегания данных грунтов, и все геоморфологические и физико-геологические явления, процессы, элементы тектоники, происходящие на данной территории.

Однако, в настоящее время таких построений  на бумаге никто не делает.

Существующие программные комплексы позволяют сначала внести абсолютную отметку скважины, диаметр и дату бурения, а также глубину скважины. Затем исходя из литологических особенностей и лабораторных данных выделяются инженерно-геологические элементы(ИГЭ) на основании физико-механических свойств грунтов, то есть сначала рассчитываются инженерно-геологические элементы(ИГЭ), и выделяются слои по ИГЭ, по каждой геологической скважине. Подгружаются  лабораторные пробы и их результаты, уровень грунтовых вод и стандартный химический анализ воды.

Инженерно-геологические разрезы

Далее программный комплекс самостоятельно объединит выбранные скважины в линию инженерно-геологического разреза.

Инженерно-геологические разрезы

Нюансы работы нашей компании при составлении инженерно-геологического разреза для вашего строительства

Каждая существующая местность имеет ряд своих собственных особенностей, которые стоит учитывать при построении разреза. Специалисты нашей компании имеют многолетний опыт в данной сфере и наиболее достоверно создадут географическую модель вертикального сечения нужной территории.

Инженерно-геологический разрез должен отображать такие данные:

1. Наличие геологических строений.
2. Залегание тектонических пород.
3. Геоморфологию участка.
4. Наименования гидрогеологических построений.
5. Проявления экзогенных геологических процессов.

Разрезы являются детальным описанием инженерно-геологической разведки с наиболее полным отображением последующего строительства. Все данные отображаются посредством условных обозначений. При этом на карте следует отобразить:

1. Все существующие геологические выработки, будь то скважины или шурфы, их номера, отметки устья.
2. Достоверно показать инженерно-геологические слои и элементы.
3. Указать характер залегания пород.
4. Указать возраст грунтов.
5. Установить и спрогнозировать уровень подземных и грунтовых вод.
6. Определить места для взятия проб воды и грунта.

Отображения таких данных полноценно освещает всю картину строительства и помогает в дальнейшем избежать множества проблем. Важные вложения на начальном этапе строительных работ позволят приумножить капитал и получить заведомо известный результат.

Непременная надобность обращения в нашу компанию за получением качественного и информативного инженерно-геологического разреза

Установив необходимость составления инженерно-геологического разреза, стоит подумать о компании, которая его составит. Приемлемость выбора основана на многолетнем опыте работе, высоком качестве получаемых разрезов, достоверности и информативности.

Создание инженерно-геологического разреза это длительная, кропотливая работа, что требует профессионального подхода в ее решении. Наши инженеры работают в соответствии с установленными программами и требованиями, используя современные прогрессивные методы и методики для осуществления инженерно геологических изысканий.

Программа составления инженерно-геологического разреза строится на невероятном количестве знаний, познаний, нюансов и исследований. Все они носят особую геологическую направленность, требуют постоянных навыков работы и четкость выполнения всех последовательностей действий.

Наличие специализированной техники также имеет место при проведении данных действ. Поэтому выбирая компанию, стоит учитывать многие моменты и полагаться на пройденные этапы ее работы, что принесли положительный результат.

Стоимость подобных мероприятий основывается на специфике технического задания, учитывает объем проведенных работ, их сложность, необходимую информацию, что нужно отобразить на разрезе, а также обследование местности. Все эти пункты должны отображаться в смете проводимых работ с указанием времени и сложности проведения. В любом случае, стоимость устанавливается непосредственно после предварительного осмотра специалистами.

Единственно, что заранее можем утверждать только о высоком качестве получаемого разреза, оперативности выполнения задания и достоверности собранной информации.

3.2 Лабораторная работа «Построение инженерно-геологического разреза по данным буровых скважин»

3.2.1 Теоретическая часть

Основным геологическим документом разведочных работ является журнал документации буровых скважин.

В журнале, по мере выполнения работ, подробно описывают состав и состояние вскрываемых пород (рисунок 13), указывают глубину отбора проб воды, приводят результаты наблюдений за появлением уровня грунтовых вод, выходом керна, качеством изоляции водоносных горизонтов и т.д. После общей характеристики выработки выполняется послойное описание пород, где учитывается:

– мощность слоев и отметки их границ;

– номера взятых проб и глубина их отбора;

– литологическое описание пород, наименование грунта, его цвет, структура, наличие включений;

– уровень подземных вод (глубина наблюдаемого уровня грунтовых вод и прогноз возможного его изменения, направление движения и интенсивность притока воды).

По результатам буровых работ составляют колонки отдельных скважин. Данные нескольких колонок объединяют в инженерно-геологические или гидрогеологические разрезы, имеющие большое значение при общей геологической оценке районов строительства и отдельных их участков, выборе слоев в качестве несущих оснований, изучении водоносных горизонтов и т. д.

Рисунок 13 – Журнал документации буровых скважин

Геологический разрез – сечение участка земной коры вертикальной плоскостью с изображением на нем геологических факторов, характеризующих взаимное расположение слоев горных пород и условия их обводнения (рисунок 14).

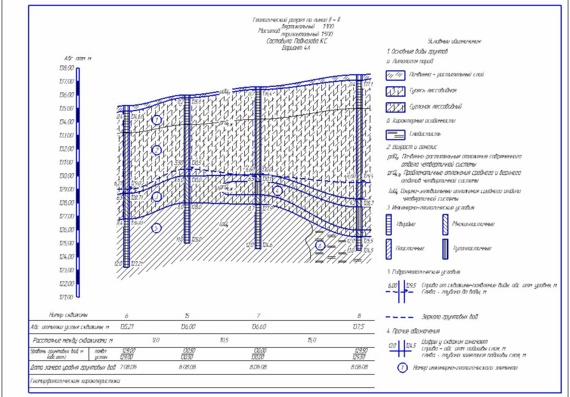

Рисунок 14 – Инженерно-геологический разрез в уменьшенном масштабе

В настоящее время форма геологических, инженерно-геологических разрезов стандартизована, а в проектных и изыскательских организациях различных ведомств и предприятий приняты несколько отличные формы разрезов, которые зависят от целей, для которых они составляются.

3.2.2 Задание для лабораторной работы

Задание 16

Пользуясь геологическими картами и описаниями колонок скважин построить геологический разрез по линии, указанной в соответствующем варианте, с использованием геологической карты масштаба 1:10000 и стратиграфической колонки.

Охарактеризуйте историю геологического развития района, вытекающую из анализа стратиграфической колонки и разреза. Дайте краткую инженерно-геологическую характеристику горных пород и инженерно-геологических процессов на изучаемой территории.

Для построения разреза принимают горизонтальный масштаб 1:5000, вертикальный 1:1000.

Данные бурового журнала и инженерно-геологическая карта выдаются преподавателем.

Указания по построению инженерно-геологического разреза.

Работа выполняется на листе миллиметровой бумаги формата А3 в следующем порядке.

Строится шкала отметок. Просматриваются все буровые колонки скважин из задания. В них анализируются абсолютные отметки устьев скважин и выбирается максимальная отметка. Эта максимальная отметка округляется в большую сторону до целого числа метров (например, 118,3 м округляется до 119 м). Полученная отметка будет максимальной на разрезе, за минимальную отметку принимаем 0.

Учитывая масштаб построения (1:1000 , т.е. в 1см – 10 м), шкала отметок будет иметь высоту 12 см. Она располагается слева от разреза и окрашивается через 1 см, на ней отмечаются высотные отметки (м – целые значения).

Строится шкала расстояний. Она представляет собою две горизонтальные строки высотою 1 см. В строке “Расстояния” отмечаются положения скважин на строящемся геологическом разрезе. Над этими точками строятся тонкие вертикальные линии на всю высоту разреза, которые обозначают оси скважин. В строке “Отметки устьев” над осями скважин наносятся значения абсолютных отметок устьев скважин.

Строится инженерно-геологический разрез. На осях скважин, отмеченных тонкими линиями, наносятся абсолютные отметки устьев скважин. Полученные точки соединяются от руки. При этом линия проводится за крайние скважины на 1 – 2 см. Так будет обозначена дневная поверхность. Затем на осях скважин откладываются отметки подошвы первого от поверхности геологического слоя. Полученные точки также соединятся от руки и линия подошвы проводится за крайние скважины на 1 – 2 см. В слое на разрезе отмечают генезис и возраст породы, наносят цифры отметок подошв слоя у каждой скважины, и условную штриховку породы, слагающей слой. Отметки уровней и напоров в соседних скважинах соединяют.

Аналогично ведется построение второго, третьего и остальных геологических слоев на разрезе. Если в одной скважине присутствует данная порода, а в соседней отсутствует, это означает, что в интервале между скважинами она выклинивается. Скважины отмечаются жирными линиями. Самый нижний на разрезе геологический слой строиться на 1 м (1 см в масштабе чертежа) ниже забоев скважин и оконтуривается снизу пунктиром. На разрезе наносятся инженерно-геологические процессы и явления и другие, имеющиеся данные, при наличии подземных вод показывают их уровень и напор.

Оформляется геологический разрез следующим образом. Наносится надпись по центру “Геологический разрез по линии I-I”, масштаб 1:1000; слева стратиграфическая колонка для данного разреза, условные обозначения справа от построенного разреза.

В нижней части листа делают три графы для характеристики скважин и указания расстояний между ними.

Контрольные вопросы к разделу «Инженерно-геологическая карта»:

• Какие сведения приводятся в журнале документации буровых скважин?

• Что такое колонка буровой скважины?

• Что такое инженерно-геологическая карта?

• Что называется керном и шламом?

• Что изображается на инженерно-геологическом разрезе?

СПИСОК ЛИТЕРАТУРЫ

1. Ананьев В. П., Передельский Л.В. Инженерная геология и гидрогеология. – М.: Высшая школа, 1980. – 271 с.

2. Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения проектирования. СНиП 2.01.15.-90. – М.: Стройиздат, 1991. – 32 с.

3. Инженерные изыскания для строительства. СНиП 11.02.-87. М.: Стройиздат, 1988.

4. Ланге О.К. Основы геологии. – М.: Изд-во Московского университета. 1958. – 224 с.

5. Мамина С.Е. и др. Руководство к практическим занятиям по инженерной геологии. – М.: Недра, 1965. – 125 с.

6. Пешковский А.М., Перескокова Т.М. Инженерная геология. – М.: Высшая школа, 1982. – 341 с.

7. Сергеев Е.М. Инженерная геология. – М.: Изд-во Московского университета, 1982. – 228 с.

8. Справочник гидрогеолога под. ред. Альтовского М.Е. – М. : Недра, 1962. – 616 с.

9. Толстой М.П., Малыгин В.А. Основы геологии и гидрогеологии. – М.: Недра, 1976.

10. Чернышев С.Н, Ревелис И.Л., Чумаченко А.Н. Задачи и упражнения по инженерной геологии. – М.: Высшая школа, 1984. – 254 с.
