Из autocad в visio: Открытие, вставка, преобразование и сохранение рисунков в форматах DWG и DXF (AutoCAD)

Содержание

Открытие, вставка, преобразование и сохранение рисунков в форматах DWG и DXF (AutoCAD)

Visio Online (план 2) Microsoft Visio профессиональный 2021 Microsoft Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Visio профессиональный 2013 Visio 2013 Visio премиум 2010 Visio 2010 Visio стандартный 2010 Visio 2007 Visio Стандартный 2007 Еще…Меньше

Если вы хотите использовать в своем чертеже Visio объекты AutoCAD, их можно открыть с помощью Visio и преобразовать в фигуры Visio. Вы также можете преобразовать документы Visio в файлы AutoCAD.

Примечание    Microsoft Visio поддерживает форматы файлов AutoCAD следующим образом: с помощью Visio, план 2 вы можете импортировать DWG- и DXF-файлы, созданные в AutoCAD 2017 и более предыдущих версиях. В Visio стандартный или профессиональный можно импортировать DWG- и DXF-файлы, созданные в AutoCAD 2007 и более предыдущих версиях. Если не можете открыть DWG- или DXF-файл, возможно, его формат не поддерживается. В качестве обходного решения в AutoCAD откройте файл и сохраните его в формате, который поддерживается продуктом или планом Visio. Дополнительные сведения см. в сведениях о том, как сохранить чертеж AutoCAD в предыдущем или более старом формате и в истории версий DWG.

Открытие чертежа AutoCAD в Visio

  1. Откройте меню Файл и выберите команду Открыть.

  2. Найдите папку, в которой хранится нужный чертеж. Щелкните папку или нажмите кнопку “Обзор”.

  3. Перейдите к файлу и нажмите кнопку

    “Открыть”.

Вставка DWG- или DXF-файла в существующую схему Visio

  1. На вкладке Вставка нажмите кнопку Чертеж САПР.

  2. Перейдите к файлу и нажмите кнопку “Открыть”.

Преобразование объектов DWG и DXF в фигуры Visio

После импорта или открытия чертежа AutoCAD вы можете преобразовать его в фигуры, с которыми можно будет работать в Visio. Обратите внимание, что это преобразование будет необратимо.

  1. Щелкните пустое место на схеме, чтобы отменить выбор всех объектов.

  2. Наведите указатель на внешнюю границу документа AutoCAD и удерживайте его, пока он не изменится на следующий значок:

  3. Щелкните правой кнопкой мыши и выберите Объект Чертеж САПР > Преобразовать.

  4. org/ListItem”>

    В диалоговом окне Преобразовать объект САПР выберите слои чертежа AutoCAD, которые хотите преобразовать в фигуры Visio.

  5. Нажмите кнопку Дополнительно, чтобы отобразить больше параметров. Например, вы можете удалить преобразованные слои, преобразовать чертеж в фигуры размеров Visio или преобразовать в фигуры линии штриховки в узоре.

При преобразовании чертежа в формате DWG или DXF преобразуется последнее сохраненный пространственное представление. Чертеж САПР мог быть сохранен в модельном пространстве или пространстве листа:

  • Модельное пространство    — основное рабочее пространство, в котором в системах автоматического проектирования создаются чертежи. При преобразовании документа, сохраненного в пространстве модели, все объекты и текст в выбранных слоях преобразуются в фигуры Visio.

  • Пространство листа    — это схожее с листом бумаги, на котором в черновиках САПР можно расположить различные представления документа.

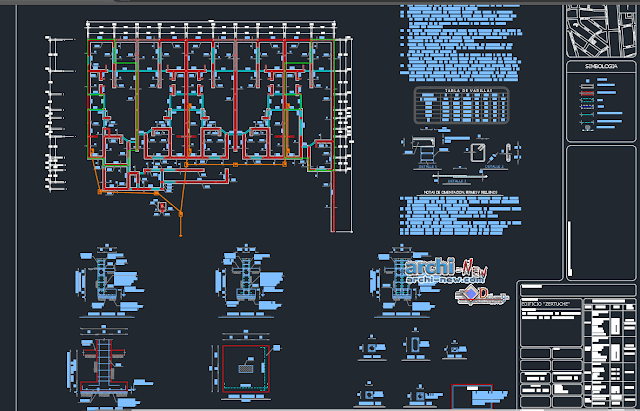

    На следующем рисунке показан чертеж DWG, сохраненный в пространстве листа.

    Документ содержит два прямоугольных представления. Окно просмотра — это окно трехмерного чертежа САПР. Каждый из них можно настроить на разные масштабы или угол.

    При преобразовании документа, сохраненного в пространстве листа, только те объекты, которые не обрезаны от края области просмотра, преобразуются в фигуры Visio. Обрезаные объекты и текст преобразуются в строки. Например, круг, полностью заключенный в форму просмотра, преобразуется в круг Visio. Круг, обрезанный в окно просмотра, преобразуется в ряд линий.

Сохранение схемы Visio в виде DWG- или DXF-файла

  1. На вкладке Файл выберите команду Сохранить как.

  2. Перейдите к расположению или папке, в которой вы хотите сохранить чертеж.

  3. В списке “Тип файла” выберите нужный тип файла:

Если в файле Visio содержится несколько страниц документа, следует сохранить каждую страницу по отдельности.

Дополнительные материалы

Общие сведения о работе с чертежами AutoCAD в Visio

Подготовка к импорту чертежа AutoCAD

Импорт чертежа AutoCAD

Преобразование нескольких чертежей AutoCAD

Открытие чертежа AutoCAD в Visio

  1. Откройте меню Файл и выберите команду Открыть.

  2. Найдите папку, в которой хранится нужный чертеж. Щелкните папку.

  3. Щелкните список всех файлов Visio и выберите “Чертеж AutoCAD”.

  4. Перейдите к файлу и нажмите кнопку “Открыть”.

Вставка DWG- или DXF-файла в существующую схему Visio

  1. Перейдите к файлу и нажмите кнопку “Открыть”.

Преобразование объектов DWG и DXF в фигуры Visio

После импорта или открытия чертежа AutoCAD вы можете преобразовать его в фигуры, с которыми можно будет работать в Visio. Обратите внимание, что это преобразование будет необратимо.

  1. Щелкните чертеж САПР правой кнопкой мыши, выберите пункт “Объект чертежа САПР”и нажмите кнопку “Преобразовать”.

  2. В диалоговом окне “Преобразование объекта САПР” выберите флажки слоев AutoCAD, содержащих объекты, которые нужно преобразовать.

    Примечание: Чтобы сохранить небольшой размер файла чертежа и ускорить преобразование, преобразуйте только необходимые слои или уровни.

  3. Нажмите кнопку Дополнительно, чтобы отобразить больше параметров. Например, вы можете удалить или скрыть преобразованные слои, преобразовать размеры в фигуры размеров или преобразовать узоры в штриховки в штриховки в фигуры.

  4. Модельное пространство    — основное рабочее пространство, в котором в системах автоматического проектирования создаются чертежи. При преобразовании документа, сохраненного в пространстве модели, все объекты и текст в выбранных слоях преобразуются в фигуры Visio.

  5. Пространство листа    — это схожее с листом бумаги, на котором в черновиках САПР можно расположить различные представления документа.

    На следующем рисунке показан чертеж DWG, сохраненный в пространстве листа.

    Документ содержит два прямоугольных представления. Окно просмотра — это окно трехмерного чертежа САПР. Каждый из них можно настроить на разные масштабы или угол.

    При преобразовании документа, сохраненного в пространстве листа, только те объекты, которые не обрезаны от края области просмотра, преобразуются в фигуры Visio. Обрезаные объекты и текст преобразуются в строки. Например, круг, полностью заключенный в форму просмотра, преобразуется в круг Visio. Круг, обрезанный в окно просмотра, преобразуется в ряд линий.

  6. Сохранение схемы Visio в виде DWG- или DXF-файла

      На вкладке Файл выберите команду Сохранить как.

    1. Перейдите к расположению или папке, в которой вы хотите сохранить чертеж.

    2. В списке “Тип файла” выберите нужный тип файла:

    Если в файле Visio содержится несколько страниц документа, следует сохранить каждую страницу по отдельности.

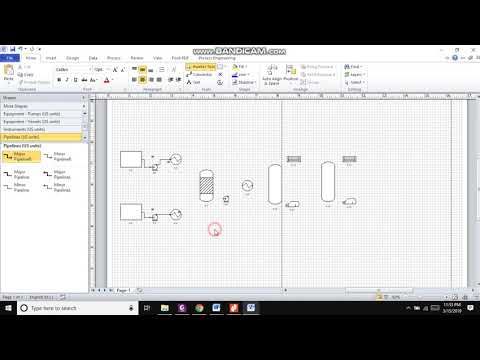

    Из autocad в visio

    Как конвертировать .файлы формата dwg в AutoCAD в Visio?

    2 ответов

    для преобразования DWG в VSD

    откройте Visio на вашем компьютер.

    нажмите “Файл” и выберите” Открыть ” в меню. Это принесет вверх открытое диалоговое окно файла.

    в раскрывающемся меню диалогового окна открыть файл выберите AutoCAD файлы тип файла, который вы хотите вскрывать. Это позволит вам открыть Файлы AutoCAD DWG и DXF в Visio. Выберите файл DWG, который ты хочешь конвертируйте и нажмите ” Открыть.”

    убедитесь, что открытый файл является тем, который вы хотите преобразовать. Используйте ваш нажмите правой кнопкой мыши на файл DWG на экране. Когда вы сделаете это, появится меню, и вам нужно будет наведите курсор мыши на ” CAD рисунок Объект”, чтобы получить больше возможностей. Выбирать “Конвертировать.”

    выберите слои файла DWG, которые вы хотите преобразовать в САПР экран преобразования, который появился. Нажмите кнопку “OK”, когда вы закончите и файл будет преобразован для вас.

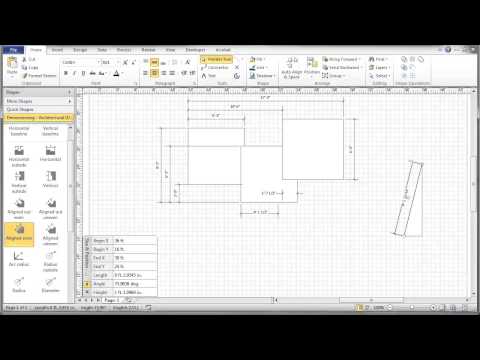

    Одна из прекрасных функций Visio – возможность работы с чертежами AutoCAD. При этом, открывая файлы *.dwg или *dxf в Visio вы можете получить не просто статичный рисунок (что, согласитесь, не имеет практической ценности), а полноценный динамический изменяемый чертеж.

    Поработать с файлом AutoCAD в Visio можно двумя способами. Рассмотри каждый по порядку.

    Вставка чертежа AutoCAD в документ Visio

    Можно вставить чертеж AutoCAD в уже существующий документ Visio. Для этого открываем наш документ и в меню ленты Вставка в области Иллюстрации нажимаем Чертеж САПР.

    Visio открывает диалоговое окно Вставить чертеж AutoCAD, в котором мы задаем путь расположения файла, который хотим импортировать в Visio. Нажимаем Открыть.

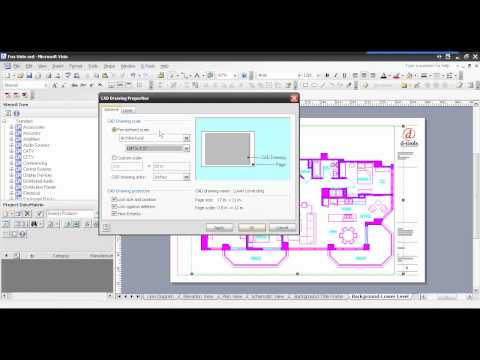

    Visio открывает диалоговое окно Свойства чертежа САПР, в котором вы можете настроить параметры импортируемого чертежа.

    В частности, можно задать масштаб чертежа и увидеть его предварительное расположение в окне предпросмотра:

    Кроме того, здесь вы можете настроить собственный масштаб, закрепить размер и положение чертежа и заблокировать от удаления.

    Окно Свойства чертежа САПР также содержит вкладку Слой, где можно задать видимость, цвет и толщину линии каждого слоя чертежа.

    После того, как мы нажмем кнопку Ок окна Свойства чертежа САПР, наш чертеж открывается в Visio. В данном случае мы видим, что шрифты отображаются некорректно и наша схема выглядит простой картинкой.

    Что же делать? К счастью, выход прост) Выделяем наш чертеж и правой кнопкой мыши вызываем контекстное меню. В области Объект Чертеж САПР нажимаем стрелку и выбираем пункт Преобразовать.

    Открывается диалоговое окно Преобразовать объект САПР. В нем мы сначала выбираем слои для преобразования. Кнопки справа содержать предопределенные сценарии для быстрого выбора слоев.

    Нажимаем кнопку Дополнительно в диалоговом окне Преобразовать объект САПР. Задаем в нем подходящие настройки преобразования:

    Нажимаем Ок в обоих окнах и вот перед нами чертеж САПР , доступный для редактирования в Visio.

    Как мы видим, надписи стали читаемыми:

    И любой отдельный объект на схеме изменяем:

    Открытие файла AutoCAD программой Visio

    Второй вариант работы с чертежами AutoCAD – просто открыть чертеж в AutoCAD Visio.

    Для этого на вкладке Файл выбираем пункт Открыть:

    И в диалоговом окне Открыть в поле Тип файла выбираем Чертеж AutoCAD.

    Задаем путь к нашему файлу, нажимаем Открыть.

    После того, как файл открыт в Visio, производим, при необходимости, все действия по преобразованию файла, описанные выше.

    Полезные ссылки по Visio 2013:

    Попробовал. Не работает функция преобразования из dxf. Выводит штатное сообщение о невозможности конвертации, однако, при этом файл открывает нормально. Что-то микрософт не доделала.

    Если вы используете объекты AutoCAD, которые вы хотите использовать в документе Visio, вы можете открыть их и преобразовать в фигуры Visio с помощью Visio. Вы также можете преобразовать документы Visio в файлы AutoCAD.

    Примечание . Microsoft Visio поддерживает форматы файлов AutoCAD следующим образом: с помощью Visio_Plan2 можно импортировать файлы в формате DWG или DXF, созданные в AutoCAD версии 2017 или более ранней. В Visio Standard или Professional вы можете импортировать файлы в формате DWG или DXF, созданные с помощью AutoCAD версии 2007 или более ранней. Если не удается открыть файл с расширением DWG или DXF, формат файла может не поддерживаться. Чтобы обойти это решение, в AutoCAD откройте файл и сохраните его в формате, поддерживаемом вашим продуктом или планом Visio. Дополнительные сведения о том, как сохранить документ AutoCAD в предыдущем или более старом формате и журнале версий DWG, можно найти здесь.

    Открытие чертежа AutoCAD в Visio

    Откройте меню Файл и выберите команду Открыть.

    Найдите папку, в которой находится документ, который вы хотите сохранить. Щелкните папку или нажмите кнопку Обзор.

    Щелкните список все файлы Visio и выберите пункт чертеж AutoCAD.

    Перейдите к файлу и нажмите кнопку Открыть.

    Вставка файла DWG или DXF в существующую схему Visio

    На вкладке Вставка нажмите кнопку Чертеж САПР.

    Перейдите к файлу и нажмите кнопку Открыть.

    Преобразование объектов DWG и DXF в фигуры Visio

    После импорта или открытия чертежа AutoCAD вы можете преобразовать его в фигуры, с которыми можно будет работать в Visio. Обратите внимание, что это преобразование будет необратимо.

    Щелкните пустое место на схеме, чтобы отменить выбор всех объектов.

    Наведите указатель на внешнюю границу документа AutoCAD и удерживайте его, пока он не изменится на следующий значок:

    Щелкните правой кнопкой мыши и выберите Объект Чертеж САПР > Преобразовать.

    В диалоговом окне Преобразовать объект САПР выберите слои чертежа AutoCAD, которые хотите преобразовать в фигуры Visio.

    Нажмите кнопку Дополнительно, чтобы отобразить больше параметров. Например, вы можете удалить преобразованные слои, преобразовать чертеж в фигуры размеров Visio или преобразовать в фигуры линии штриховки в узоре.

    При преобразовании документа в формат DWG или DXF вы преобразуете последнее сохраненное представление в виде пространственного представления САПР. Документ САПР может быть сохранен в пространстве моделей или на бумаге.

    Модельное пространство — основное рабочее пространство, в котором в системах автоматического проектирования создаются чертежи. При преобразовании рисунка, сохраненного в пространстве моделей, все объекты и текст на выбранных слоях преобразуются в фигуры Visio.

    Бумажное пространство — это Рабочая область, которая аналогична листу бумаги, в которой черновики САПР могут упорядочивать различные представления документа.

    На следующем рисунке показан чертеж DWG, сохраненный в пространстве листа.

    Рисунок состоит из двух прямоугольных окон просмотра. Область просмотра — это окно в трехмерном чертежах САПР. В каждом из этих окнох можно выбрать другой масштаб или угол.

    При преобразовании документа, сохраненного на бумаге, только те объекты, которые не обрезаются по краю окна просмотра, преобразуются в фигуры Visio. Объекты и текст, которые обрезаны, преобразуются в строки. Например, круг, полностью заключенный в окно просмотра, преобразуется в фигуру в форме окружности Visio. Круг, обрезанный окном просмотра, преобразуется в ряд строк.

    Сохранение схемы Visio в виде файла DWG или DXF

    На вкладке Файл выберите команду Сохранить как.

    Найдите расположение или папку, в которой вы хотите сохранить документ.

    В списке тип файла выберите нужный тип файлов.

    Чертеж AutoCAD (*. DWG)

    AutoCAD Interchange (*. DXF)

    Если в файле Visio содержится несколько страниц документа, следует сохранить каждую страницу по отдельности.

    См. также

    Открытие чертежа AutoCAD в Visio

    Откройте меню Файл и выберите команду Открыть.

    Найдите папку, в которой находится документ, который вы хотите сохранить. Щелкните папку.

    Щелкните список все файлы Visio и выберите пункт чертеж AutoCAD.

    Перейдите к файлу и нажмите кнопку Открыть.

    Вставка файла DWG или DXF в существующую схему Visio

    На вкладке Вставка нажмите кнопку Чертеж САПР.

    Перейдите к файлу и нажмите кнопку Открыть.

    Преобразование объектов DWG и DXF в фигуры Visio

    После импорта или открытия чертежа AutoCAD вы можете преобразовать его в фигуры, с которыми можно будет работать в Visio. Обратите внимание, что это преобразование будет необратимо.

    Щелкните чертеж САПР правой кнопкой мыши, наведите указатель на пункт графический объект САПРи выберите команду преобразовать.

    В диалоговом окне Преобразование объекта САПР установите флажки для слоев AutoCAD, содержащих объекты САПР, которые вы хотите преобразовать.

    Примечание: Чтобы уменьшить размер файла рисунка и ускорить процесс преобразования, преобразуйте только нужные слои или уровни.

    Нажмите кнопку Дополнительно, чтобы отобразить больше параметров. Например, можно удалить или скрыть преобразованные слои, преобразовать измерения в фигуры измерения или преобразовать в фигуры узоры штриховки.

    Нажмите кнопку ОК.

    При преобразовании документа в формат DWG или DXF вы преобразуете последнее сохраненное представление в виде пространственного представления САПР. Документ САПР может быть сохранен в пространстве моделей или на бумаге.

    Модельное пространство — основное рабочее пространство, в котором в системах автоматического проектирования создаются чертежи. При преобразовании рисунка, сохраненного в пространстве моделей, все объекты и текст на выбранных слоях преобразуются в фигуры Visio.

    Бумажное пространство — это Рабочая область, которая аналогична листу бумаги, в которой черновики САПР могут упорядочивать различные представления документа.

    На следующем рисунке показан чертеж DWG, сохраненный в пространстве листа.

    Рисунок состоит из двух прямоугольных окон просмотра. Область просмотра — это окно в трехмерном чертежах САПР. В каждом из этих окнох можно выбрать другой масштаб или угол.

    При преобразовании документа, сохраненного на бумаге, только те объекты, которые не обрезаются по краю окна просмотра, преобразуются в фигуры Visio. Объекты и текст, которые обрезаны, преобразуются в строки. Например, круг, полностью заключенный в окно просмотра, преобразуется в фигуру в форме окружности Visio. Круг, обрезанный окном просмотра, преобразуется в ряд строк.

    Сохранение схемы Visio в виде файла DWG или DXF

    На вкладке Файл выберите команду Сохранить как.

    Найдите расположение или папку, в которой вы хотите сохранить документ.

    В списке тип файла выберите нужный тип файлов.

    Чертеж AutoCAD (*. DWG)

    AutoCAD Interchange (*. DXF)

    Если в файле Visio содержится несколько страниц документа, следует сохранить каждую страницу по отдельности.

    Примечание: Эта страница переведена автоматически, поэтому ее текст может содержать неточности и грамматические ошибки. Для нас важно, чтобы эта статья была вам полезна. Была ли информация полезной? Для удобства также приводим ссылку на оригинал (на английском языке).

    Как перевести dwg в visio

    Импорт чертежа AutoCAD

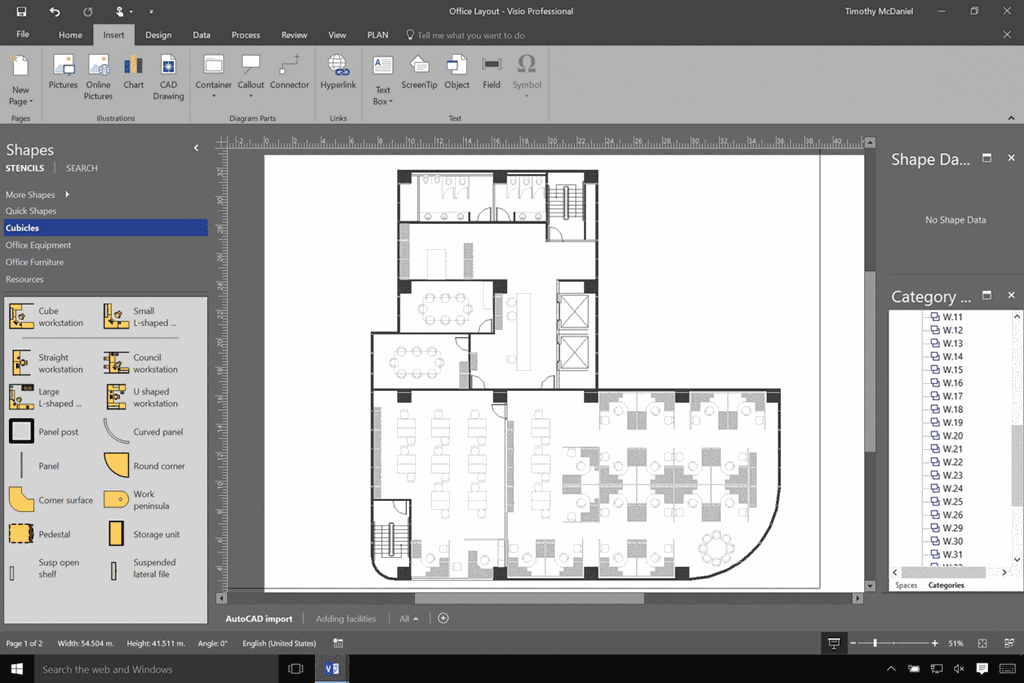

    Вы можете импортировать чертеж AutoCAD в Visio схему, а затем наложить фигуры, чтобы присвоить ему больше смысла. Как правило, импорт выполняется так: нажмите кнопку » Вставить > САПР». Затем выберите файл AutoCAD, укажите параметры масштабирования и слоя, и документ появится на странице. Если вам нужны дополнительные сведения, в этой статье объясняется каждый этап процесса.

    Поддерживаемые версии AutoCAD

    Если вы подписчик Visio, план 2, вы можете импортировать DWG-или DXF-файл из AutoCAD версий 2007–2017. Если у вас нет такой подписки, перед импортом следует сохранить файл в формате AutoCAD 2007 (DWG или DXF).

    Подготовка к импорту чертежа AutoCAD

    Если вы хотите работать в том же масштабе, что и в AutoCAD, советуем сначала подготовиться к импорту чертежа AutoCAD. После подготовительных действий можете вернуться на эту страницу и продолжить импорт.

    Импорт чертежа AutoCAD

    На вкладке Вставка нажмите кнопку Чертеж САПР.

    Найдите нужный DWG- или DXF-файл и нажмите кнопку Открыть. Откроется диалоговое окно Свойства чертежа САПР.

    Если вы хотите работать с чертежом в том же масштабе, что и в AutoCAD, в разделе Масштаб чертежа САПР задайте масштаб окна просмотра AutoCAD.

    Примечание: Если вы вычислили скорректированный масштаб страницы при подготовке к импорту, не указывайте его здесь. При настройке страницы используется только скорректированный масштаб страницы, а не во время импорта. Дополнительные сведения см. в статье Подготовка к импорту чертежа AutoCAD.

    Посмотрите на предварительное изображение страницы справа. Серым прямоугольником обозначается место, которое займет чертеж AutoCAD. Белый прямоугольник соответствует странице. Если изображение выглядит так, как показано ниже, то все в порядке.

    Если чертеж AutoCAD выходит за границы страницы, значит он слишком большой. В этом случае выполните одно из указанных ниже действий.

    Проверьте масштаб окна просмотра в AutoCAD и убедитесь, что в окне импорта Visio указано такое же значение.

    Проверьте масштаб окна просмотра в AutoCAD и убедитесь, что в параметрах страницы Visio перед импортом вы указали такое же значение. Дополнительные сведения см. в статье Подготовка к импорту чертежа AutoCAD.

    Если вы вычислили скорректированный масштаб страницы, когда готовились к импорту, убедитесь, что перед импортом файла он был указан в меню Параметры страницы. Дополнительные сведения см. в статье Подготовка к импорту чертежа AutoCAD.

    Если вы хотите настроить масштаб страницы Visio так, чтобы он подходил для файла AutoCAD, установите переключатель Другой масштаб. После этого измените масштаб чертежа AutoCAD на подходящий. Если вы не знаете, как будет выглядеть результат, нажмите кнопку «Применить «, прежде чем нажать кнопку «ОК». Когда результат вас устроит, нажмите кнопку ОК.

    Если чертеж AutoCAD выходит за пределы страницы, то при нажатии кнопки ОК он также будет вставлен в документ. Впоследствии можно будет обрезать чертеж AutoCAD.

    При необходимости откройте вкладку Слой и настройте параметры слоев. После этого нажмите кнопку ОК, чтобы вставить чертеж. При необходимости вы сможете разблокировать чертеж и изменить свойства слоев позже.

    Похоже, после импорта ничего не происходит? Увеличьте масштаб, и вы сможете легко увидеть весь рисунок. Если он слишком велик или слишком мал для работы, рекомендуется сначала подготовиться к импорту .

    Работа с файлами AutoCAD (*.dwg,*dxf) в Visio

    Одна из прекрасных функций Visio – возможность работы с чертежами AutoCAD. При этом, открывая файлы *.dwg или *dxf в Visio вы можете получить не просто статичный рисунок (что, согласитесь, не имеет практической ценности), а полноценный динамический изменяемый чертеж.

    Поработать с файлом AutoCAD в Visio можно двумя способами. Рассмотри каждый по порядку.

    Вставка чертежа AutoCAD в документ Visio

    Можно вставить чертеж AutoCAD в уже существующий документ Visio. Для этого открываем наш документ и в меню ленты Вставка в области Иллюстрации нажимаем Чертеж САПР.

    Visio открывает диалоговое окно Вставить чертеж AutoCAD, в котором мы задаем путь расположения файла, который хотим импортировать в Visio. Нажимаем Открыть.

    Visio открывает диалоговое окно Свойства чертежа САПР, в котором вы можете настроить параметры импортируемого чертежа.

    В частности, можно задать масштаб чертежа и увидеть его предварительное расположение в окне предпросмотра:

    Кроме того, здесь вы можете настроить собственный масштаб, закрепить размер и положение чертежа и заблокировать от удаления.

    Окно Свойства чертежа САПР также содержит вкладку Слой, где можно задать видимость, цвет и толщину линии каждого слоя чертежа.

    После того, как мы нажмем кнопку Ок окна Свойства чертежа САПР, наш чертеж открывается в Visio. В данном случае мы видим, что шрифты отображаются некорректно и наша схема выглядит простой картинкой.

    Что же делать? К счастью, выход прост) Выделяем наш чертеж и правой кнопкой мыши вызываем контекстное меню. В области Объект Чертеж САПР нажимаем стрелку и выбираем пункт Преобразовать.

    Открывается диалоговое окно Преобразовать объект САПР. В нем мы сначала выбираем слои для преобразования. Кнопки справа содержать предопределенные сценарии для быстрого выбора слоев.

    Нажимаем кнопку Дополнительно в диалоговом окне Преобразовать объект САПР. Задаем в нем подходящие настройки преобразования:

    Нажимаем Ок в обоих окнах и вот перед нами чертеж САПР , доступный для редактирования в Visio.

    Как мы видим, надписи стали читаемыми:

    И любой отдельный объект на схеме изменяем:

    Открытие файла AutoCAD программой Visio

    Второй вариант работы с чертежами AutoCAD – просто открыть чертеж в AutoCAD Visio.

    Для этого на вкладке Файл выбираем пункт Открыть:

    И в диалоговом окне Открыть в поле Тип файла выбираем Чертеж AutoCAD.

    Задаем путь к нашему файлу, нажимаем Открыть.

    После того, как файл открыт в Visio, производим, при необходимости, все действия по преобразованию файла, описанные выше.

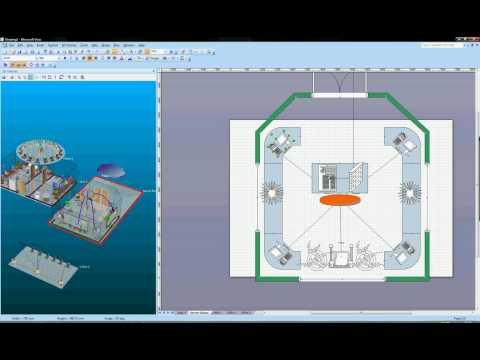

    Конвертация файла .DWG (Autodesk AutoCAD) в .VSD (Visio)

    Простой, но очень полезный видеоурок, который позволит быстро и без проблем выполнить конвертацию файлов DWG Autodesk AutoCADa в VSD (Visio). Причем будут применяться только средства Визио:

    ВНИМАНИЕ: Данная информация получена путем сканирования, цифровой обработки физических носителей или обмена с неравнодушными пользователями. Она не имеет отметок грифа секретности и тайны, если вы считаете, что эта информация нарушает Ваши авторские или другие права. Незамедлительно сообщите администратору для удаления ее из портала.

    DWG в PDF | Zamzar

    Конвертировать DWG в PDF – онлайн и бесплатно

    Шаг 1. Выберите файлы для конвертации.

    Перетащите сюда файлы
    Максимальный размер файла 50МБ (хотите больше?) Как мои файлы защищены?

    Шаг 2.
    Преобразуйте файлы в

    Convert To

    Или выберите новый формат

    Шаг 3 – Начать преобразование

    И согласиться с нашими Условиями

    Эл. адрес?

    You are attempting to upload a file that exceeds our 50MB free limit.

    You will need to create a paid Zamzar account to be able to download your converted file. Would you like to continue to upload your file for conversion?

    * Links must be prefixed with http or https, e.g. http://48ers.com/magnacarta.pdf

    Ваши файлы. Ваши данные. Вы в контроле.

    • Бесплатные преобразованные файлы надежно хранятся не более 24 часов.
    • Файлы платных пользователей хранятся до тех пор, пока они не решат их удалить.
    • Все пользователи могут удалять файлы раньше, чем истечет срок их действия.

    Вы в хорошей компании:


    Zamzar конвертировал около 510 миллионов файлов начиная с 2006 года

    DWG (CAD)

    Расширение файла .dwg
    Категория CAD File
    Описание Расширение файла .dwg используется для рисования. Один из старейших типов файлов, изначально задуман в 1970-х для использования ранних Computer Aided Design (CAD) устройств для 2D и 3D чертежей. Формат DWG имеет лицензию на Autodesk для их AutoCAD приложения, которое является стандартом де-факто для чертежей CAD. Autodesk уже решительно сопротивлялись попыткам перепроектировать формат DWG, встроив водяной знак, что сделали другие бесплатные приложения в некоторых версиях. DWG-файлы, созданные приложениями CAD, используются архитекторами, инженерами и дизайнерами.
    Действия
    • DWG Converter
    • View other CAD file formats
    Технические детали Файл . DWG – это двоичный файл, содержащий данные векторного изображения и метаданные. Данное векторное изображение содержит инструкции для приложения CAD о том, как отобразить DWG на экране. Метаданные могут содержать различную информацию о файле, включая местоположения конкретных данных, а также данные клиента. Файлы, созданные с помощью AutoCAD 14, также включают проверку контрольной суммы файлов, которая подтверждает, что файл был создан с помощью AutoCAD.
    Ассоциированные программы
    • AutoCAD
    • Autodesk DWG TrueView
    • Adobe Illustrator
    • CorelCAD
    Разработано Autodesk
    Тип MIME
    • application/acad
    • application/x-acad
    • application/autocad_dwg
    • image/x-dwg
    • application/dwg
    • application/x-dwg
    • application/x-autocad
    • image/vnd. dwg
    • drawing/dwg
    Полезные ссылки
    • Спецификация формата DWG-файлов
    • Больше информации о DWG-файлах
    • Autodesk DWG TrueView (посмотреть)

    PDF (Document)

    Расширение файла .pdf
    Категория Document File
    Описание PDF – это формат файла, разработанный компанией Adobe Systems для представления документов так, чтобы они существовали обособленно от операционной системы, программы или аппаратных компонентов, при помощи которых они были первоначально созданы. PDF файл может быть любой длины, содержать любое количество шрифтов и изображений и предназначен для того, чтобы обеспечить создание и передачу продукции, готовой к печати.
    Действия
    • PDF Converter
    • View other document file formats
    Технические детали Каждый PDF файл инкапсулирует полное описание документа 2D (и, с появлением Acrobat 3D, встроенных 3D документов), что включает в себя текст, шрифты, изображения и векторную графику 2D, которые составляют документ. Он не кодирует информацию, относящуюся к программному обеспечению, аппаратному обеспечению или операционной системе, используемой для создания или просмотра документа.
    Ассоциированные программы
    • Adobe Viewer
    • gPDF
    • Xpdf
    • Ghostview
    • Ghostscript
    Разработано Adobe Systems
    Тип MIME
    • application/pdf
    Полезные ссылки
    • Adobe Reader (для просмотра)
    • Adobe Acrobat (редактировать)

    Преобразование файлов DWG

    Используя Zamzar можно конвертировать файлы DWG во множество других форматов

    • dwg в bmp (Windows bitmap)
    • dwg в gif (Compuserve graphics interchange)
    • dwg в jpg (JPEG compliant image)
    • dwg в pdf (Portable Document Format)
    • dwg в png (Portable Network Graphic)
    • dwg в tiff (Tagged image file format)

    DWG to PDF – Convert file now

    Available Translations: English | Français | Español | Italiano | Pyccĸий | Deutsch

    Overview Диаграмма1 Лист3 Sheet 1: Диаграмма1 – Чертежи по электроснабжению из дипломных работ в формате AutoCad, Visio

    Overview Диаграмма1 Лист3 Sheet 1: Диаграмма1 – Чертежи по электроснабжению из дипломных работ в формате AutoCad, Visio – n2. xls

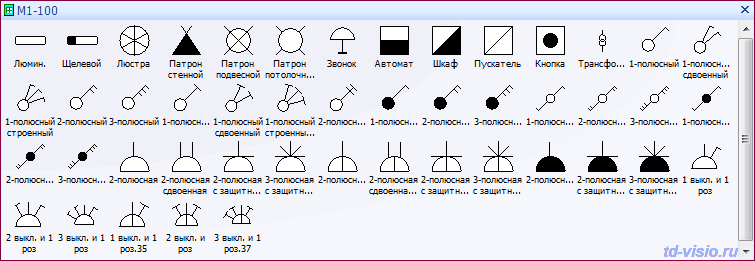

    Чертежи по электроснабжению из дипломных работ в формате AutoCad, Visio
    скачать (9652.6 kb.)
    Доступные файлы (111):

    n1.vsd
    n2.xls18kb.07.06.2007 15:33скачать
    n3.xls18kb.07.06.2007 15:37скачать
    n4.vsd
    n5.vsd
    n6.vsd
    n7.vsd
    n9.db
    n10.bak
    n11.dwg
    n12.bak
    n13.dwg
    n14.bak
    n15.dwg
    n16.bak
    n17.dwg
    n18.bak
    n19.dwg
    n20.bak
    n21. dwg
    n22.dwg
    n23.dwg
    n24.dwg
    n25.dwg
    n26.dwg
    n27.bak
    n28.dwg
    n29.dwg
    n30.dwg
    n31.dwg
    n32.dwg
    n33.bak
    n34.dwg
    n35.db
    n36.bak
    n37.dwg
    n38.bak
    n39.dwg
    n40.bak
    n41.dwg
    n42.dwg
    n43.dwg
    n44.bak
    n45.dwg
    n46.bak
    n47. dwg
    n48.bak
    n49.dwg
    n50.db
    n51.dwg
    n52.dwg
    n53.dwg
    n54.dwg
    n55.dwg
    n56.dwg
    n57.bak
    n58.dwg
    n59.dwg
    n60.dwg
    n61.db
    n62.dwg
    n63.dwg
    n64.dwg
    n65.dwg
    n66.dwg
    n67.dwg
    n68.dwg
    n69.bak
    n70.dwg
    n71.doc23kb.15.05.2010 13:09скачать
    n72. bak
    n73.dwg
    n74.doc24kb.11.06.2010 03:41скачать
    n75.bak
    n76.dwg
    n77.bak
    n78.dwg
    n79.bak
    n80.dwg
    n81.bak
    n82.dwg
    n83.bak
    n84.dwg
    n85.dwg
    n86.dwg
    n87.dwg
    n88.dwg
    n89.dwg
    n90.dwg
    n91.dwg
    n92.dwg
    n93.log
    n94.bak
    n95.dwg
    n96.dwg
    n97. bak
    n98.dwg
    n99.bak
    n100.dwg
    n101.bak
    n102.dwg
    n103.bak
    n104.dwg
    n105.dwg
    n106.bak
    n107.dwg
    n108.bak
    n109.dwg
    n110.dwg
    n111.bak
    n112.dwg

      Смотрите также:
    • Королевич, Н.Г. Экономическое обоснование технических решений в дипломных проектах по электроснабжению предприятий АПК (Документ)
    • Реферат – Чертежи. Строительная техника в AutoCAD (Реферат)
    • Реферат – Чертежи. Краны строительные в AutoCAD (Реферат)
    • Чертеж – Фильтр рукавный (Документ)
    • Чертежи – Металлические опоры 110 кВ (Документ)
    • Урванцев Л. П. Руководство по написанию курсовых и дипломных работ по психологии (Документ)
    • Реферат – Чертежи. Строительных машин в формате (Реферат)
    • Реферат – Альбом различных механизмов и машин (чертежи) (Реферат)
    • Курсовой проект по архитектуре (Курсовая)
    • Мантурова С.Ч. Методическое пособие по написанию и оформлению дипломных и курсовых работ для студентов по специальности Социальная работа (Документ)
    • Реферат – Чертежи экзотической техники (Реферат)
    • Аббасов И.Б. Создаем чертежи на компьютере в AutoCAD 2007/2008 (Документ)

    n2.xls



    Overview

    Диаграмма1
    Лист3


    Sheet 1:

    Диаграмма1


    Sheet 2:

    Лист3
    1 6 4
    2 6 4
    3 6 4
    4 6 4
    5 8 4
    6 8 4
    7 8 6
    8 8 6
    9 12 12
    10 12 12
    11 18,5 16
    12 18,5 16
    13 18,5 16
    14 18,5 16
    15 18,5 16
    16 18,5 16
    17 16 10
    18 16 10
    19 12 10
    20 12 10
    21 12 4
    22 12 4
    23 6 4
    6
    4


    Overview Диаграмма1 Лист3 Sheet 1: Диаграмма1

    © nashaucheba. ru
    При копировании укажите ссылку.
    обратиться к администрации

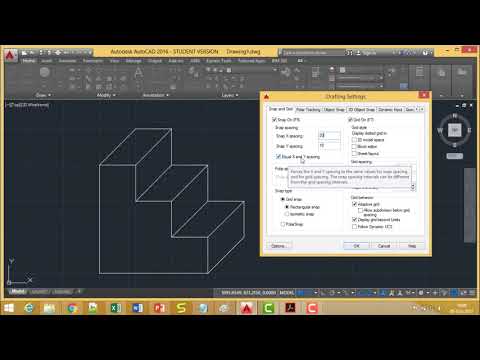

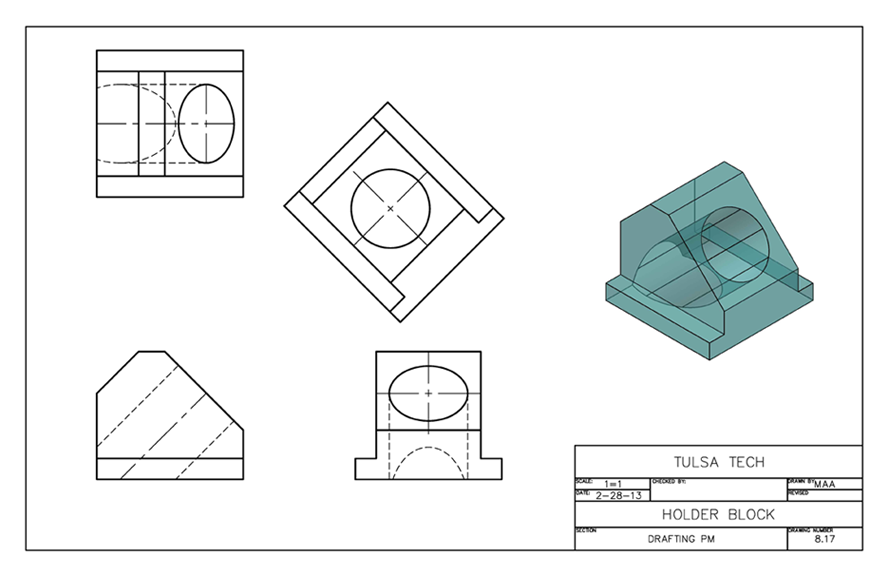

    Какие форматы поддерживает автокад

    Формат файлов Автокад (dwg и dwt)

    Если перейти в Меню приложения и нажать «Сохранить как…», то вам будет предложено выбрать версию программы и расширение файла (см. рис.). Давайте подробно рассмотрим расширение файлов Автокад.

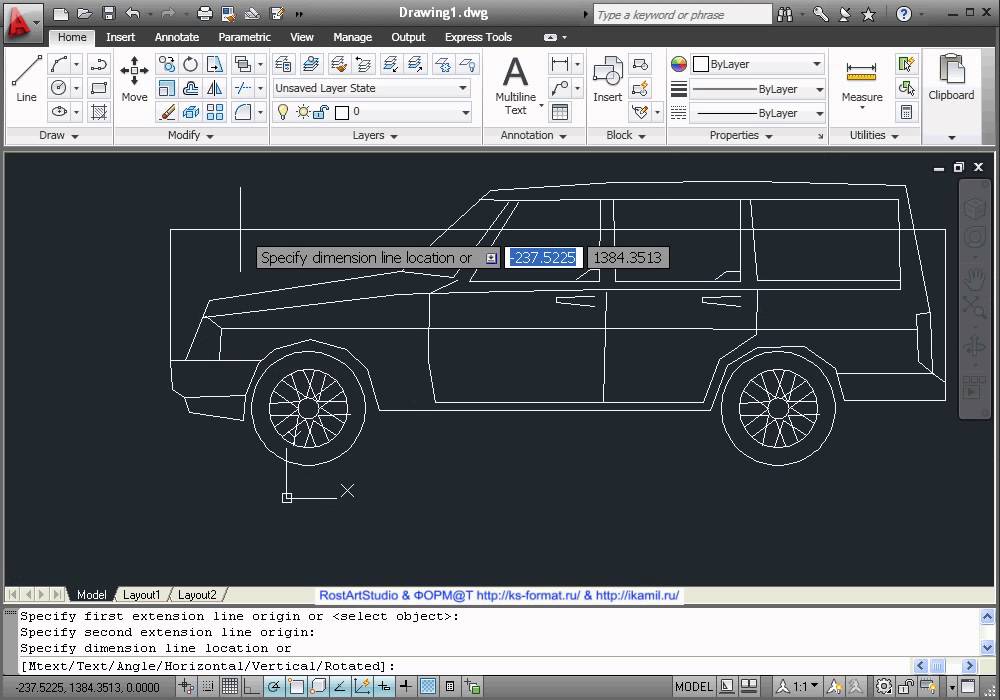

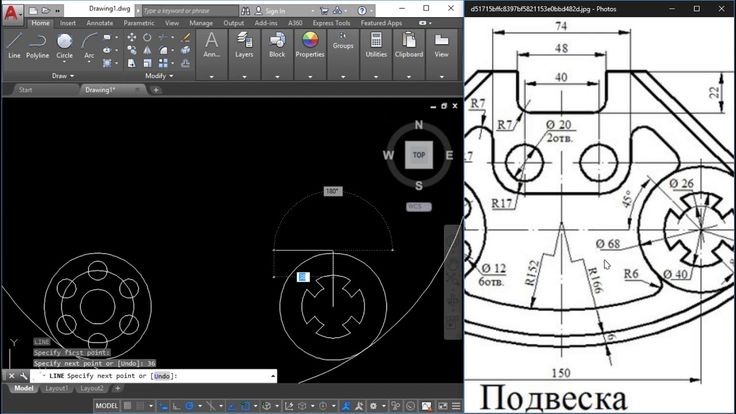

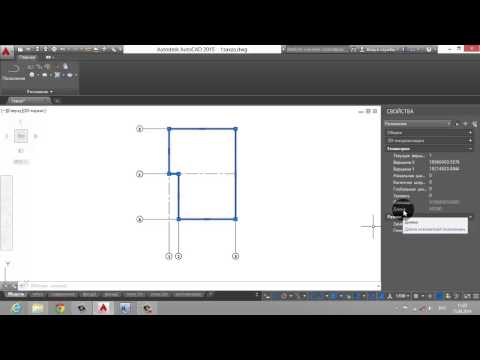

    Формат Автокада dwg

    Родной формат AutoCAD – dwg файл. Именно в нем и хранится сам чертеж. Расширение AutoCAD dwg установлено по умолчанию при сохранении работы. Этот формат можно считать универсальным, ведь разработчики позаботились о том, чтобы файлы Автокад dwg могли хранить 2d и 3d объекты.

    К тому же другие приложения компании Autodesk работают с данным форматом. Так импортировать файл Автокад в 3ds Max не составляет труда. Если требуется открыть чертеж AutoCAD dwg в другой программе и там с ним работать, то можно конвертировать файлы.

    Если вы не можете открыть чертеж на своем компьютере, т. к. он сделан в более новой версии программы, или у вас вовсе не установлен Автокад, а просмотреть/распечатать файл нужно, то вам поможет приложение AutoCAD dwg Trueview.

    СОВЕТ: В настройках программы можно установить подходящий формат файла при сохранении чертежа в зависимости от версии программы. Если ваши коллеги пользуются AutoCAD 2004, а вы работаете в более продвинутой версии, то вам постоянно нужно выполнять команду Файл — «Сохранить как…» и устанавливать тип файла «Чертеж AutoCAD 2004/LT2004 (*.dwg)».

    Данное действие можно выполнить единоразово в настройках. Для этого в командной строке пропишите НАСТРОЙКА и нажмите Enter. В появившемся диалоговом окне перейдите на вкладку «Открытие/Сохранение» и в разделе «Сохранение файлов» установите нужный вариант (см. рис.).

    Формат Автокада с расширением *.dwt

    В AutoCAD формат файлов с расширением *.dwt обозначает, что документ является шаблоном. Это значит, что программу можно адаптировать под себя и сохранить все настройки в виде шаблона. После открытия файла dwt, он автоматически преобразовывается в формат dwg, который нужно сохранить и продолжить работу в программе.

    Это основные форматы программы, однако есть и другие, которые могут быть не менее полезными в том или ином случае. Ознакомьтесь также со статьей, посвященной таким форматам, как *.dws и *.dxf, которые позволяют создавать стандарты оформления и обмениваться данными чертежей.

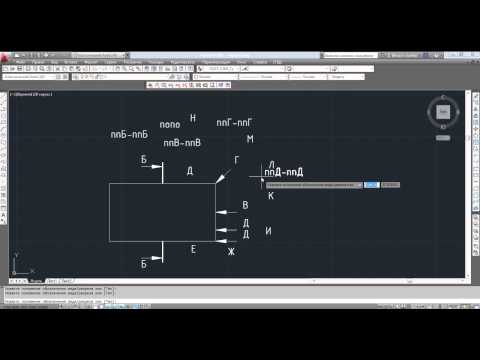

    Расширение файлов AutoCAD

    Если перейти в Меню приложения и нажать «Сохранить как…», то вам будет предложено выбрать версию программы и расширение файла (см. рис.). Давайте более подробно рассмотрим расширение файлов Автокад.

    Формат Автокада dwg.

    Как известно, родной формат AutoCAD – dwg файл. Именно в нем и хранится сам чертеж. Расширение AutoCAD dwg установлено по умолчанию при сохранении работы. Этот формат можно считать универсальным, ведь разработчики позаботились о том, чтобы файлы Автокад dwg могли хранить 2d и 3d объекты. К тому же другие приложения компании Autodesk работают с данным форматом. Так импортировать файл Автокад в 3ds Max не составляет труда. Если требуется открыть чертеж AutoCAD dwg в другой программе и там с ним работать, то можно конвертировать файлы.

    Если вы не можете открыть чертеж на своем компьютере, т.к. он сделан в более новой версии программы, или у вас вовсе не установлен Автокад, а просмотреть/распечатать файл нужно, то вам поможет приложение AutoCAD dwg Trueview .

    СОВЕТ: В настройках программы можно установить подходящий формат файла при сохранении чертежа в зависимости от версии программы. К примеру, если ваши коллеги пользуются AutoCAD 2004, а вы работаете в более продвинутой версии, то вам постоянно нужно выполнять команду Файл — «Сохранить как…» и устанавливать тип файла «Чертеж AutoCAD 2004/LT2004 (*.dwg)». Данное действие можно выполнить единоразово в настройках. Для этого в командной строке пропишите НАСТРОЙКА и нажмите Enter. В появившемся диалоговом окне перейдите на вкладку «Открытие/Сохранение» и в разделе «Сохранение файлов» установите нужный вариант (см. рис.).

    ПРИМЕЧАНИЕ:

    Чтобы данная настройка сохранилась, вам нужно создать шаблон (расширение *.dws) и в дальнейшем с ним работать. Также следует учитывать, что преобразование чертежей в форматы более ранних версий может быть причиной потери части данных.

    Формат Автокада с расширением *.dwt.

    В AutoCAD формат файлов с расширением *.dwt обозначает, что документ является шаблоном. Это значит, что программу можно адаптировать под себя и сохранить все настройки в виде шаблона. После открытия файла dwt он автоматически преобразовывается в формат dwg, который нужно сохранить и продолжить работу в программе.

    Что ж, это основные форматы программы, однако есть и другие, которые могут быть не менее полезными в том или ином случае. Ознакомьтесь также со статьей, посвященной таким форматам, как *.dws и *.dxf, которые позволяют создавать стандарты оформления, а также обмениваться данными чертежей.

    Файлы bak в Автокаде

    Наверняка каждый из вас замечал, что работая в Автокаде над каким-либо проектом, после сохранения файла чертежа *. dwg, в этой же папке появляется еще один файл, который имеет расширение *.bak.

    Давайте более подробно разберем, что такое файлы bak в Автокаде, и когда они могут пригодиться.

    В AutoCAD файл bak является резервной копией чертежа, и если данное расширение вручную поменять на *.dwg, то файл без проблем откроется в Автокаде и будет содержать чертеж со всеми объектами. Эти файлы создаются по умолчанию, т.к. в «Настройках» установлена галочка напротив «Создавать резервные копии» (см. рис.).

    СОВЕТ: Данную настройку лучше не трогать, т.к. от компьютерных сбоев и повреждения файлов по всевозможным причинам никто не застрахован. Именно файл *.bak поможет вам восстановить чертеж, над которым работа может вестись не один день.

    Как настроить автосохранение в Автокаде?

    В резервную копию информация вносится не сразу, а тогда, когда осуществляется пересохрание основного файла. Поэтому, чтобы организовать работу в программе AutoCAD максимально эффективно, придерживайтесь следующего алгоритма:

    1. Начиная работу над новым чертежом, сразу же сохраните его в компьютере («Файл»– «Сохранить»).
    2. В командной строке пропишите «НАСТРОЙКА», нажмите Enter и в открывшемся диалоговом окне перейдите на вкладку «Открытие/Сохранение». Убедитесь, что установлена галочка напротив «Создавать резервные копии», а также выполняется автосохранение в Автокаде.
    3. Настройте автосохранение AutoCAD. Оптимальное время 15-20 мин.

    1. Помните, чтофайлы автосохранения Автокада с расширением *.bak будут обновляться только при условии, что сам файл сохранен на компьютере.Поэтому никогда не пренебрегайте пунктом №1.

    Также советую в разделе «Сохранение файлов» выбрать «Сохранять в формате» — AutoCAD 2004 или 2007, чтобы в дальнейшем вы или тот, кому понадобится этот чертеж, могли открывать файл в более ранней версии.

    Что ж, теперь вы знаете как открыть bak в Автокаде и понимаете, на сколько данный файл может быть полезен, т.к. позволяет избежать потери данных из-за непредвиденных ситуаций. В Автокад автосохранение где и основной файл чертежа.

    Различие временных файлов (.sс$) и файлов автосохранения (.sv$)

    Документы с расширением *.sv$ — это файлы автосохранения Автокада. Не стоит путать эти файлы с временными, которые имеют расширение *.sс$. Давайте раз и навсегда разъясним что к чему: пользователь может отключить автоматическое сохранение (читать подробнее про настройку автосохранения), а вот временный файлы Автокада создаются всегда, не зависимо от настроек и нужны они, чтобы программа нормально функционировала. Отключить их создание нельзя, но временные файлы AutoCAD *.sс$ сами удаляются, если работа в программе нормально завершается.

    При аварийном окончании работы эти файлы сохраняются на вашем компьютере в специально отведенном месте на диске. Учтите, что открыть их путем переименования расширения вручную на *.dwg не получится. Однако для нас при восстановления чертежей они не представляют особого интереса. Поэтому сконцентрируем все внимание на файлах автосохранения (*.sv$). Читайте про процесс восстановления чертежей с помощью этих файлов.

    Почему у файлов автосохранения (*.sv$) такое сложное название?

    Ранее мы определились, что в случае, если активна опция автосохранения файлов, программа по истечению установленного временного интервала сохраняет чертеж в специальную папку. При этом имя автосохраненного файла генерируется автоматически и, отчасти, случайным образом. Форма записи имеет следующий вид:

    Где хранятся файлы автосохранения Автокад?

    Диспетчер восстановления чертежей Автокад открывает файлы автосохранения по умолчанию. Однако бывает так, что в Диспетчере нет подходящего файла, т. к. он имеет очень позднюю дату сохранения.

    Посмотреть место хранения этих файлов можно, прописав в командной строке «ПАРАМЕТРЫ», перейти на вкладку «Файлы» и нажать на знак «+» возле нужной папки, например, «Папка для файла автосохранения». Вы увидите путь к папке. Можете его скопировать и вставить в проводнике. В открывшейся папке найдете подходящие файлы.

    Теперь вы знаете, где хранятся временные файлы Автокада, файлы автосохранения и резервные копии. Поэтому, если случилось так, что в испорчен файл Автокад, его можно восстановить посредством изменения расширения с (*.sv$) на (*.dwg) или (*.bak) на (*.dwg).

    Формат файлов Автокад (dws и dxf)

    Ранее были рассмотрены популярные форматы dwt и dwg AutoCAD. Однако есть еще и такие типы файлов AutoCAD, как *.dws и *.dxf.

    Первый из них является Стандартом оформления чертежей с расширением (*.dws), второй формат позволяет обмениваться данными чертежей (*.dxf). Рассмотрим каждый из них более подробно.

    Формат файлов AutoCAD для создания Стандартов оформления (*.dws).

    На предприятиях и в организациях принято соблюдать установленные стандарты и правила. Как показывает практика, над одним проектом очень часто может работать сразу несколько человек и вопрос о поддерживании «единого стиля» ставится очень остро. В таких случаях целесообразно применять файлы стандартов оформления. Для этого при работе с чертежом нужно единожды создать и настроить следующие стандарты:

    — текстовые и размерные стили;

    Затем перейти в «Файл» – «Сохранить как…» и выбрать «Стандарты оформления AutoCAD (*.dws)». Задать имя и указать место сохранения файла. Для одного чертежа можно создавать несколько файлов со стандартами.

    После проделанных действий необходимо связать вновь созданные файлы стандартов с рабочим чертежом, в котором будет выполняться построение проекта.

    Связывание файла чертежа с файлом стандартов

    Для этого необходимо перейти на вкладку «Управление» → панель «Стандарты оформления» и выбрать команду «Настройка».

    Откроется диалоговое окно (см. рис.), в котором нужно найти сохраненные стандарты Автокад, воспользовавшись кнопкой «плюс».

    Дерево папок будет содержать нужные файлы с расширением *.dws. После выбора стандартов в данном чертеже все элементы будут подлежать проверке на соответствие.

    Аналогичным образом связь можно разорвать, но использовать нужно кнопку с крестиком.

    Стандарты AutoCAD и возможные ошибки

    Заложенный механизм проверки соблюдения стандартов во время построения чертежа работает следующим образом: если используются объекты, которые не оговорены в правилах, то программа выдает ошибку, а также предлагает исправить ее (см. рис.).

    Ошибки могут возникнуть в двух случаях:

    1) К примеру, чертеж содержит объекты, которые лежат на слое, не зафиксированном в файлах со стандартами.

    2) Объекты находятся на оговоренных в Стандартах слоях, однако имеют свойства, не указанные в файле, т.е. стандартный слой, например, использует тип линии ISO_штриховая, а созданному объекту присвоен тип Continuous и т.п.

    В первом случае программа выдаст ошибку, и необходимо будет переместить все объекты на слои, прописанные в стандартах, а «нестандартный» слой автоматически удалится.

    Файлы обмена данными чертежей (*. dxf)

    Расширение файлов AutoCAD *.dxf позволяет сохранять чертеж в таком формате, который передает информацию о проекте в двоичном коде , что позволяет переносить данные между разными приложениями. Неоспоримым преимуществом является скорость работы с файлом. Доступ к нему можно получить даже через текстовый файл для редактирования. Таким образом, чертеж можно передать в другую программу, которая не поддерживает работу с dwg файлами, но может обработать файл с расширением *.dxf, и тем самым воссоздать чертеж для дальнейшего проектирования.

    и в типе файла указать расширение *.dxf.

    Что ж, теперь вы знаете, какие файлы открывает Автокад, а главное, понимаете, для чего предназначен тот или иной формат. Здесь следует отметить, что чертежи AutoCAD можно сохранять в формате *.pdf. Хоть он и не является стандартным, однако с ним очень удобно работать. Примите это на заметку.

    Общие сведения о работе с чертежами AutoCAD

    ВVisio вы можете импортировать чертеж AutoCAD, а затем наложение фигур, текста и рисунков, которые вы хотите использовать для работы с данными. В описанном ниже примере синие и бирюзовые линии, которыми обозначены стены, двери и окна, были созданы в AutoCAD. После импорта в Visio на чертеж были добавлены изображения мебели и людей. Теперь можно оценить, сколько мебели требуется, чтобы заполнить пространство, достаточно ли места для людей и т. д.

    Microsoft Visio поддерживает форматы файлов AutoCAD следующим образом:

    С Visio, план 2, вы можете импортировать DWG- или DXF-файлы, созданные в AutoCAD 2017 или более предыдущих версиях.

    С Visio стандартный или Professional вы можете импортировать DWG- или DXF-файл, созданный в AutoCAD 2007 или более предыдущей версии.

    Если не открывается DWG- или DXF-файл, возможно, его формат не поддерживается. В качестве обходного решения в AutoCAD откройте файл и сохраните его в формате, который поддерживается Visio продуктом или планом. Дополнительные сведения см. в статьи Сохранение чертежа AutoCAD в формате предыдущей или старой версии и истории версий DWG.

    Поддерживаемые версии AutoCAD

    Если у вас есть подписка на Visio, план 2 или Visio 2019, вы можете открыть DWG- или DXF-файл из AutoCAD 2007–2017. Если у вас нет подписки и у вас нет Visio 2019, перед открытием файла необходимо сохранить его как DWG- или DXF-файл AutoCAD 2007.

    Три способа работы с чертежами AutoCAD

    Вы можете импортировать чертеж и работать с ним в том же масштабе, что и в AutoCAD. Если это то, что вам нужно, сначала подготовьтесь к импорту Чертеж AutoCAD,а затем импортировать чертеж AutoCAD.

    Если вы уже создали схему Visio, то можете быстро импортировать на нее чертеж без масштабирования. Подробности: Импорт чертежа AutoCAD.

    Если вы еще не создали схему, то можете быстро открыть чертеж AutoCAD, не беспокоясь об исходном масштабе. Подробности: Открытие чертежа AutoCAD.

    Защита чертежа AutoCAD

    По умолчанию чертежи AutoCAD заблокированы от изменения размеров, перемещения и удаления. Если выбрать такой чертеж, на его границах будут отображаться значки блокировки . Это значит, что чертеж выступает в роли фона, на который можно накладывать фигуры. При необходимости вы можете в любой момент разблокировать чертеж AutoCAD. После этого вы сможете переместить или удалить его, а также изменить его размер. Вы также можете обрезать чертеж AutoCAD, если он слишком большой, или преобразовать его в фигуры.

    Импорт чертежа AutoCAD

    Видио

    Диаграммы

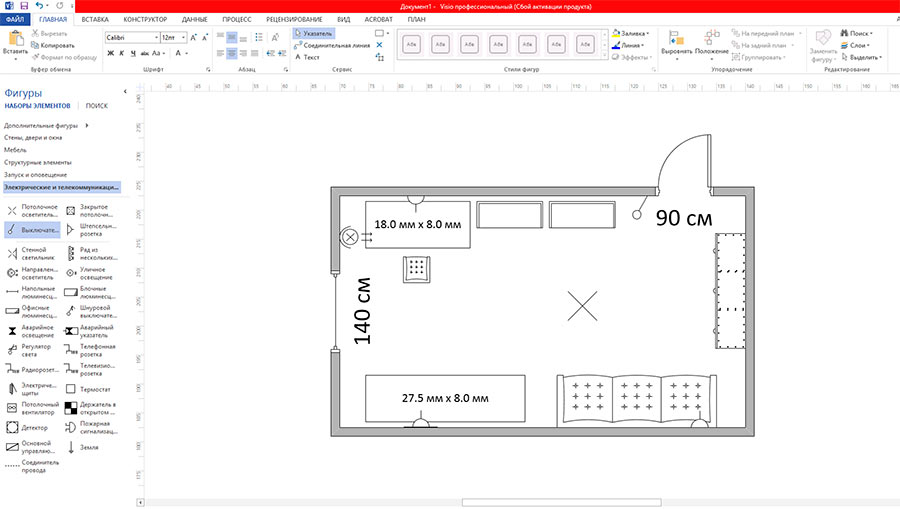

    Строительные планы и карты

    Строительные планы и карты

    Импорт чертежа AutoCAD

    Visio Plan 2 Visio профессиональный 2021 Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Больше… Меньше

    Вы можете импортировать чертеж AutoCAD в диаграмму Visio, а затем накладывать фигуры, чтобы придать им больше смысла. Как правило, импорт выполняется следующим образом: Щелкните Вставить > Чертеж САПР . Затем выберите файл AutoCAD, укажите параметры масштаба и слоя, и чертеж появится на странице. Если вам нужна дополнительная информация по пути, эта статья объясняет каждый шаг процесса.

    Поддерживаемые версии AutoCAD

    Если вы являетесь подписчиком Visio Plan 2, вы можете импортировать файл .dwg или .dxf из версий AutoCAD с 2007 по 2017. Если вы не являетесь подписчиком, обязательно сохраните файл как файл AutoCAD 2007 .dwg или .dxf. файл перед импортом.

    Подготовка к импорту AutoCAD

    Если вы хотите работать в том же масштабе, что и файл AutoCAD, мы рекомендуем сначала подготовиться к импорту AutoCAD. Затем вернитесь на эту страницу и продолжите процесс импорта.

    Импорт чертежа AutoCAD

    1. На вкладке Вставка щелкните Чертеж САПР .

    2. Найдите файл .dwg или .dxf и нажмите Открыть . Появится диалоговое окно Свойства чертежа САПР .

    3. Если вы хотите работать в том же масштабе, что и файл AutoCAD, установите масштаб чертежа САПР , чтобы он соответствовал масштабу видового экрана в AutoCAD.

      Примечание. Если вы рассчитали скорректированный масштаб страницы при подготовке к импорту, не указывайте этот масштаб здесь. Вы используете скорректированный масштаб страницы только в параметрах страницы, а не во время импорта. Дополнительную информацию см. в разделе Подготовка к импорту AutoCAD.

    4. Посмотрите на предварительный просмотр страницы справа. Серый прямоугольник — это пространство, которое будет занимать чертеж AutoCAD. Белая рамка — это страница. Если это выглядит так, значит, вы в хорошей форме:

      Если чертеж AutoCAD выходит за пределы страницы, это означает, что чертеж будет больше, чем страница диаграммы. В этом случае выполните одно из следующих действий:

      • Проверьте масштаб видового экрана в AutoCAD и убедитесь, что он совпадает с указанным здесь масштабом.

      • Перед импортом файла проверьте масштаб области просмотра в AutoCAD и убедитесь, что он указан в параметрах страницы. Дополнительную информацию см. в разделе Подготовка к импорту AutoCAD.

      • Если вам нужен масштаб страницы Visio и вы хотите, чтобы файл AutoCAD соответствовал размеру, щелкните Пользовательский масштаб . Измените масштаб чертежа AutoCAD в соответствии со страницей. Если вы не уверены в том, как будет выглядеть результат, нажмите Применить , прежде чем нажать OK . Это обновит изображение для предварительного просмотра перед импортом файла.

      • Вы также можете принять чрезмерно расширенный чертеж AutoCAD, нажав OK . Затем позже вы можете обрезать чертеж AutoCAD.

    5. При необходимости щелкните вкладку Слой и измените свойства слоев. Затем нажмите OK для вставки чертежа. Вы всегда можете разблокировать чертеж и изменить свойства слоя AutoCAD позже, если хотите.

      После импорта ничего не происходит? Уменьшите масштаб, и вам будет легче увидеть весь рисунок. Если он слишком велик или слишком мал для работы, мы рекомендуем сначала подготовиться к импорту.

    См. также

    Введение в работу с чертежами AutoCAD в Visio

    Преобразование чертежа AutoCAD

    Откройте чертеж AutoCAD

    AutoCAD to Visio — D-Tools

    Часто наиболее сложной частью работы с чертежом AutoCAD является получение файла AutoCAD от архитектора. Может возникнуть ситуация, когда архитектор или строитель просит вас предоставить установочные чертежи, интегрированные с существующим пакетом архитектурных чертежей на основе AutoCAD. Вы можете распечатать график размером 24 x 36 дюймов, но в идеале вы хотели бы предоставить электронный файл.

    Этот метод был разработан Адамом Стоуном, президентом D-Tools, Inc., чтобы помочь вам в решении этой задачи.

    Некоторые процедуры в этом разделе повторяются в других местах нашей документации, потому что существуют дополнительные конкретные критерии, необходимые для «циклического обхода», которые не являются необходимыми, если нет «двойного обхода».

    Основные сведения о Visio и AutoCAD

    Прежде чем мы перейдем к процессу, я должен рассмотреть некоторые термины AutoCAD и их отношение к Visio. Первое, что нам нужно знать об AutoCAD, это то, что существует два способа просмотра чертежа: пространство листа и пространство модели. В основном все чертежи выполняются в пространстве модели, а вся печать/черчение выполняется в пространстве листа. Чертежи в пространстве модели создаются в масштабе реального мира: 1 : 1. Чертежи в пространстве листа представляются как масштабированная версия пространства модели, поэтому они могут уместиться на бумаге, обычно ¼ дюйма = 1 фут..

    Важно помнить, что Visio импортирует и экспортирует файлы AutoCAD в пространстве модели, но использует пространство листа (масштаб) для работы с формами и объектами. Visio не имеет эквивалента Model Space; все делается в Paper Space. При импорте файлов AutoCAD в Visio важно всегда соблюдать масштаб страницы Visio и AutoCAD. Если чертеж сохранен правильно, он будет экспортирован в пространство модели в масштабе 1:1.

    Подготовка файла AutoCAD к вставке (требуется AutoCAD)

    Для выполнения этого процесса вам потребуется текущая версия AutoCAD и некоторые базовые знания AutoCAD или AutoCAD Lt. Если у вас нет AutoCAD, посмотрите, сможете ли вы заставить человека, предоставившего вам поэтажный план, следовать этим инструкциям. Этот процесс предполагает, что пользователь работает с архитектурным файлом.

    Откройте исходный файл в AutoCAD в пространстве модели. Следующие команды очистят чертеж и зададут контрольную точку.

    1)    Выполните команду: масштабирование экстентов

    2)    Убедитесь, что на чертеже есть только один «вид». Многие чертежи AutoCAD имеют несколько «видов», как показано ниже:

    Выполните следующие действия, чтобы создать новый отдельный файл чертежа для каждого вида:

    a)    Запустите команду wblock . Откроется форма Write Block:

    b)    Нажмите кнопку [Выбрать объекты] .

    c)    Выберите объекты и нажмите [Enter] на клавиатуре. Вы вернетесь к форме блока записи. Выберите имя файла и путь и измените единицы вставки на «Безразмерный».

    d)    Теперь откройте новый файл, который вы только что создали в AutoCAD, и начните заново с процесса «Подготовка файла AutoCAD для вставки в Visio».

    3)    Выполните команду: единиц.    Убедитесь, что для параметра « Тип » установлено значение Архитектурный , а для параметра « Единицы масштабирования вставленного содержимого » установлено значение Безразмерный .

    Вы можете увидеть следующее приглашение, нажмите [OK] .

    4)    Выполните команду: zoom   Введите e для «экстентов». Экстенты масштабирования заполнят страницу всем чертежом.

    5)    Выполните команду: xref . Откроется диалоговое окно Xref  Manager .

    Внешняя ссылка — это внешняя ссылка на другие файлы САПР. Архитектор или человек, собирающий файл, должен определить, какие файлы необходимо добавить или удалить из чертежа.

    6)    Если есть внешние ссылки, выберите все файлы, затем нажмите кнопку [Привязать] кнопка. Откроется диалоговое окно Bind Xrefs .

    7)    Выберите параметр Вставить и нажмите [OK] . Нажмите [OK] , чтобы закрыть Xref  Менеджер . Это свяжет все файлы, на которые есть внешние ссылки, с этим файлом.

    Если состояние внешней ссылки « Не найдено » или « Выгружено », выберите все файлы, нажмите кнопку [Отсоединить] , а затем нажмите [ОК] .

    8)    Выполните команду: purge   Откроется форма Purge :

    9)    Purge удаляет неиспользуемые объекты с чертежей. Установите флажок « Очистить вложенные элементы » и снимите флажок « Подтвердить удаление каждого элемента ».

    10) Нажимайте [Очистить все] , пока все элементы не будут очищены (возможно, вам придется сделать это несколько раз), а затем нажмите [Закрыть] , чтобы выйти из формы.

    11)Выполнить команду: аудит   Введите y , чтобы исправить ошибки

    12)Выполните команду: Base    Затем введите 0,0,0 . Это устанавливает базовую точку вставки на 0,0,0.

    13) Запустите команду: строка 0,0,0. Это позволит найти исходную точку чертежа САПР. Точка поворота линии является «началом» или «нулевой точкой» чертежа. Это очень важно, если вы хотите, чтобы фигуры Visio соответствовали плану этажа при экспорте.

    14) Нарисуйте линию по оси x справа от «нулевой точки» и нажмите [Выход] .

    15)10. Запустите команду: line 0,0,0

    16) Нарисуйте еще одну линию в точке поворота вдоль оси Y, чтобы сформировать угол 90 градусов. Две линии образуют букву «L». Угол угла — это «0,0,0 точка» чертежа AutoCAD. Эта буква «L» будет называться «эталонным блоком». Когда закончите, нажмите клавишу Esc .

    Базовая точка должна быть близко к чертежу. Иногда базовая точка будет установлена ​​за пределы страницы. Обычно это ошибка архитектора или чертеж был основан на гражданском чертеже. Чтобы установить новую произвольную точку для использования в качестве эталона, выполните следующие команды:

    e)    Запустите команду: ucs   Введите n для нового

    f)     Выберите произвольную точку где-нибудь в левом нижнем углу за границей чертежа

    g)    Запустите команду: base Установите точку на 0,0,0

    17)Выполните команду: zoom extensions

    18)Выберите File->Save as

    Drawing и сохраните чертеж в формате AutoCAD LT2000.

    На этом этапе файл готов к экспорту в самом чистом и наиболее совместимом с Visio состоянии.

    Вставка файла AutoCAD в Visio в качестве фона

    19) Создайте новый проект SI 5 Visio или откройте существующий проект SI 5 Visio. Убедитесь, что вы находитесь на странице плана. Тип в проекте Visio:

    20) Создайте фоновую страницу в Visio. Щелкните правой кнопкой мыши вкладку Plan  View и выберите Insert Page. Откроется форма Настройка страницы  .

    21) В строке меню выберите Файл->Параметры страницы …  Откроется форма Настройка страницы .

    22) Перейдите на вкладку Свойства страницы и убедитесь, что для параметра Единицы измерения установлено значение «Дюймы», а не «Футы и дюймы». Назовите страницу подходящим образом и выберите переключатель Background для « Type ».

    23) Перейдите на вкладку Масштаб чертежа и убедитесь, что для параметра Предустановленный масштаб: установлено значение Архитектурный ¼” = 1’0” . Это хорошая шкала для начала. Нажмите [ОК] .

    24) Вы только что создали фоновую страницу в Visio. Вставьте файл AutoCAD на эту страницу, а затем «свяжите» фактические страницы, на которые вы будете перетаскивать фигуры Visio, с этой фоновой страницей. Этот метод создания фоновой страницы удобен, когда вы используете один и тот же план этажа AutoCAD на нескольких страницах чертежа, т. е. вы хотите создать отдельную страницу для освещения и отдельную страницу для звука.

    25) Пока фоновая страница выбрана, выберите Вставка->Чертеж САПР из строки меню в Visio.

    26) Перейдите к файлу AutoCAD и нажмите [Открыть] . Откроется диалоговое окно “Вставить чертеж AutoCAD “.

    27) По умолчанию выбран переключатель Custom Scale : . Вы должны изменить это на Предустановленный масштаб: Масштаб страницы . Нажмите [ОК] . Чертеж САПР будет вставлен на страницу Visio.

    Если чертеж AutoCAD слишком велик для размера страницы, начните вставку заново, но с меньшим масштабом, чем Файл->Параметры страницы ->Масштаб чертежа форма (шаг 23).

    Если чертеж AutoCAD слишком мал для размера страницы, начните с большего масштаба в форме Файл->Параметры страницы →Масштаб чертежа (шаг 4 в этом разделе).

    Чтобы удалить чертеж AutoCAD со страницы Visio, дважды щелкните чертеж AutoCAD в Visio. Откроется диалоговое окно Свойства чертежа AutoCAD . Снимите флажок Lock против удаления и нажмите [OK] . Нажмите клавишу удаления на клавиатуре, чтобы удалить чертеж AutoCAD из Visio.

    28) Проверьте шкалу, взглянув на дверь на чертеже. Большинство дверей имеют стандартные размеры и обычно имеют маркировку 2-4 или 2-6, чтобы представить дверь размером 2 фута 4 дюйма или 2 фута 6 дюймов. Если они измеряются одинаково в Visio, вы успешно импортировали файл AutoCAD для масштабирования в Visio.

    29)После того, как вы вставите чертеж AutoCAD на фоновую страницу, вы сможете связать фоновую страницу с другими страницами в Visio. Выберите страницу, на которой вы хотите использовать чертеж AutoCAD в качестве фона. В этом примере страница с именем Уровень 1 — выбрана страница A/V .

    30) В строке меню выберите Файл->Параметры страницы   , а затем щелкните вкладку Свойства страницы   . Выберите фоновую страницу в раскрывающемся меню Фон: (в этом примере страница была названа Первый уровень — Фон ). Убедитесь, что для единиц измерения установлено значение « дюймов ». Нажмите [ОК] . Теперь вы увидите чертеж AutoCAD, отображаемый на странице Visio.

    Создание чертежа AutoCAD из чертежа Visio

    Первое, что необходимо сделать, — это создать в Visio «образцовую фигуру», чтобы она соответствовала «образцовому блоку», созданному ранее в AutoCAD.

    31) Используйте стандартную функцию Visio Line Tool на панели инструментов Drawing, чтобы создать перевернутую букву «L». Это будет называться «опорной формой».

    32) Выровняйте «эталонную фигуру» с «эталонным блоком» так, чтобы их углы совпадали.

    Причина этого шага в том, что при сохранении чертежа Visio как чертежа AutoCAD (предстоящие шаги) экспортируются только фигуры Visio, а не план этажа. Архитектор будет использовать эту «опорную форму», чтобы выровнять этот чертеж поверх исходного файла AutoCAD внутри AutoCAD.

    33) Добавьте фигуры Visio на страницу документа. В этом случае я добавил несколько динамиков и провода.

    34) Сохранить как DWG, выбрав Файл->Сохранить как… и выбрав AutoCAD  Чертеж в раскрывающемся списке Сохранить как: .

    Если вы используете форму рамки заголовка в Visio, вы можете удалить ее со страницы Visio перед сохранением файла в виде чертежа AutoCAD.

    Это файл, который вы отправите архитектору. Чертеж содержит только добавленные вами фигуры Visio, а не исходный план этажа:

    Внешняя ссылка (Xref) файла DWG, созданного Visio, на исходный файл DWG

    35) Откройте исходный файл AutoCAD в AutoCAD

    36) В строке меню выберите Вставка->Внешняя ссылка и перейдите к файл, который вы только что сохранили из Visio. Нажмите [Открыть] . Откроется диалоговое окно Внешняя ссылка .

    37) Отметьте диалоговое окно Specify On-screen, затем нажмите [OK] . Вам нужно будет навести курсор на соответствующую опорную точку САПР.

    38) Убедитесь, что опорные точки совпадают. Возможно, вам придется переместить вставленный слой внешней ссылки, чтобы выровнять контрольные точки.

    Причина, по которой придется переместить строку вверх по «ссылкам», заключается в том, что «0,0,0 точка» Visio (технически просто 0,0 точка в Visio) всегда находится в левом нижнем углу страницы документа. в то время как AutoCAD “0,0,0 точка” может быть установлен.

    Импорт чертежей САПР в Visio

    Самый простой способ работы с чертежом САПР в Visio — импортировать его как отображаемый объект, а не преобразовывать в фигуры Visio. После импорта файла САПР вы можете перетаскивать на него фигуры Visio, добавлять аннотации или текст для комментариев, изменять его масштаб, обрезать и панорамировать, а также скрывать и отображать его слои или уровни. Однако вы не можете редактировать сам чертеж САПР. Например, если вы хотите просмотреть и аннотировать файл САПР без изменения оригинала, импортируйте его в Visio, отметьте изменения, а затем сохраните результаты в формате Visio или САПР.

    Как правило, файлы САПР импортируются по следующим причинам:

    • Архитектурный чертеж плана этажа уже существует, и вы хотите использовать его в качестве фона для добавления офисной мебели, форм сетей, электрических розеток или других зданий. Сервисы.

    • Вы хотите просмотреть чертеж САПР в Visio, не изменяя оригинал, чтобы сделать примечания или дополнения, а затем отправить свои комментарии автору чертежа.

    • Вы хотите предоставить дополнительную информацию для какой-либо части производственной схемы или электрической схемы, используя существующий чертеж САПР в качестве изображения детали или выноски. Вы можете масштабировать, перемещать и обрезать вставленный рисунок, чтобы расположить его именно там, где он больше всего нужен на странице.

    Хотя импортированный чертеж САПР предназначен только для отображения, что означает, что вы не можете изменить его геометрию, Visio распознает эту геометрию. Таким образом, добавляемые вами фигуры будут привязаны к линиям чертежа САПР, что ускорит выравнивание объектов.

    Вы можете использовать любую из следующих команд для импорта чертежа САПР почти так же, как вы открываете или импортируете другие форматы графических файлов:

    • Выберите «Файл», «Открыть», чтобы создать новый файл, содержащий изображение САПР, и установите масштаб чертежа страницы Visio, чтобы он соответствовал масштабу чертежа САПР.

    • Выберите «Вставка», «Чертеж САПР», чтобы добавить изображение на существующую страницу.

    При использовании любой команды Visio отображает диалоговое окно Свойства чертежа САПР, в котором представлены уникальные функции для импортированных объектов САПР, как показано на рис. 17-3. В этом диалоговом окне вы можете изменить масштаб и единицы измерения импортированного чертежа, скрыть слои или уровни и защитить чертеж от случайных изменений после его вставки.


    Рис. 17-3. При импорте файла САПР (выберите «Файл», «Открыть» или выберите «Вставить», «Чертеж САПР») Visio отображает это диалоговое окно, в котором вы выбираете нужные параметры.

    Примечание

    Visio импортирует только файлы DWG и DXF. Если вы хотите импортировать другие чертежи САПР, вы должны сначала преобразовать их в формат DWG или DXF.

    Совет

    Отображение окна свойств чертежа САПР Чтобы отобразить диалоговое окно «Свойства чертежа САПР» для уже вставленного чертежа, щелкните правой кнопкой мыши чертеж САПР и выберите < Тип файла > Объект, Свойства. Например, выберите «Объект чертежа САПР», «Свойства» или «Файловый объект MicroStation DGN», «Свойства».

    Импорт слоев и уровней

    Хотя чертеж САПР может состоять из нескольких слоев или уровней, все изображение назначается одному слою Visio с именем Чертеж САПР. Однако вы можете выбрать, какие из исходных слоев или уровней САПР будут видны, а также, в зависимости от типа файла, выбрать и другие параметры.

    В диалоговом окне “Свойства чертежа САПР” при импорте файлов DWG и DXF появляется вкладка “Слой”. На этой вкладке вы можете скрыть слои или уровни в импортированном файле чертежа САПР, выбрав параметр «Видимый», как показано на рис. 17-4. Вы также можете изменить цвет и толщину линий, применяемые к объектам на каждом слое. Вы можете изменить эти параметры при импорте файла или позже. Чтобы снова отобразить эти параметры, щелкните импортированный чертеж правой кнопкой мыши, выберите «Объект чертежа САПР», а затем выберите «Свойства». На вкладке «Слой» щелкните цвет или линию в диалоговом окне, чтобы отредактировать их.


    Рис. 17-4. При импорте чертежа САПР слои или уровни можно скрыть, сняв флажок «Видимый», что ускоряет отображение чертежа в Visio.

    Cross-Reference

    For details about how Visio uses layers, see “Controlling Shapes with Layers,” page 460.

    Troubleshooting
    The CAD file не импортирует должным образом в Visio

    Насколько хорошо Visio импортирует чертеж САПР, частично зависит от того, как чертеж был сохранен в программе САПР. Например, Visio отображает чертеж САПР в том виде, в котором он был в последний раз сохранен в приложении САПР. Если бы это представление было 200-процентным, вы могли бы не увидеть большую часть своего рисунка в Visio. Кроме того, Visio не может отображать прокси-объекты, которые являются проприетарными объектами, определенными программным кодом AutoCAD, поэтому, если ваш чертеж содержит прокси-объекты, большая часть страницы Visio может быть пустой.

    Чтобы избежать этих и подобных проблем, попросите оператора программы САПР внести следующие изменения в чертеж САПР, прежде чем предоставить его вам:

    • Используйте команды “Очистить все” и “Проверить” для очистки чертежа.

    • Используйте команду ChProp, чтобы выбрать все объекты и установить цвет ПОСЛОЮ. (Это гарантирует, что вы сможете изменять цвета слоев в диалоговом окне «Свойства чертежа САПР» в Visio.)

    • Установите режим мозаики = 1, чтобы поместить чертеж в пространство модели.

    • Используйте команду “Масштабировать границы” для соответствующей настройки вида.

    • Сохраните чертеж как файл R14 DWG или, если файл содержит прокси-объекты, сохраните его как файл R12 DXF.

    Импорт файла САПР

    При импорте вы добавляете чертеж САПР в файл чертежа Visio в качестве фона, поверх которого можно добавлять фигуры или просматривать комментарии, а также На рис. 17-5 показано.


    Рис. 17-5. При импорте чертежа САПР в качестве фонового слоя можно использовать фигуры и текст Visio для комментирования.

    Предупреждение

    Чертежи САПР часто представляют собой большие файлы, и их импорт в чертеж может замедлить работу Visio на медленных компьютерах.

    Чтобы импортировать чертеж САПР, выполните следующие действия:

    1. Выполните одно из следующих действий:

      • Чтобы начать новый чертеж Visio с чертежом САПР, выберите «Файл», «Открыть».

      • Чтобы вставить чертеж САПР в существующий файл, откройте нужный файл чертежа Visio и выберите «Вставка», «Чертеж САПР».

    2. В списке «Тип файлов» диалогового окна «Открыть» выберите Чертеж AutoCAD (файл DWG Pr DXF). Найдите и выберите нужный файл САПР, а затем нажмите «Открыть».

    3. Чтобы выбрать масштаб чертежа, выполните одно из следующих действий:

      • Если вы планируете перетаскивать фигуры Visio поверх изображения САПР, выберите параметр «Предопределенный масштаб», а затем щелкните вкладку «Масштаб страницы», чтобы установить масштаб чертежа Visio, соответствующий масштабу чертежа САПР. Нажмите «ОК».

      • Если вы не будете добавлять фигуры Visio в чертеж САПР, вы можете уменьшить или увеличить чертеж САПР при его импорте. В области «Масштаб чертежа САПР» выберите нужный масштаб, который не обязательно должен совпадать с масштабом страницы документа Visio.

    4. Если вы хотите изменить положение или размер импортированного рисунка, снимите флажки «Зафиксировать положение» и «Зафиксировать обрезку».

      Совет

      Если чертеж САПР, отображаемый в области предварительного просмотра, выглядит не по центру страницы, снимите флажок «Заблокировать положение». Вы захотите иметь возможность перетащить вставленный рисунок на место на странице, после чего вы сможете заблокировать его положение.

    5. Если вы хотите скрыть некоторые слои или уровни на чертеже САПР, перейдите на вкладку «Слой» и снимите флажок «Видимый» для этих слоев.

    6. Нажмите OK. Если появится диалоговое окно CAD Drawing, вы можете продолжить, нажав OK.

      Перекрестная ссылка

      Подробнее о настройке размера страницы и масштаба чертежа см. «Изменение масштаба импортированного чертежа САПР», стр. 484.

    Устранение неполадок
    После импорта файла DWG нельзя изменить масштаб чертежа

    Если файл DWG был сохранен в пространстве листа, вы не сможете установить его масштаб чертежа. Попросите автора чертежа вместо этого сохранить чертеж САПР в пространстве модели, а затем снова импортировать его.

    Привязка к объектам на чертеже САПР

    Если вы вставили файл DWG, вы можете привязывать фигуры к его геометрии так же, как вы можете привязывать их к другим фигурам на чертеже Visio. Это впечатляет, потому что вы фактически не конвертировали объекты CAD в формы Visio. Хотя фигуры в предыдущих версиях Visio могли привязываться к базовой геометрии импортированных чертежей САПР, в этой версии поддержка привязки более точная. Вы также можете привязываться к конечным и средним точкам в файлах DWG, как показано на рис. 17-6. Однако, если у вас возникли трудности с привязкой фигуры к нужному месту, перетащите направляющую с одной из линеек и вместо этого привяжите ее к направляющей.


    Рисунок 17-6: Экранные подсказки показывают, где разместить фигуры для привязки к базовой геометрии импортированного файла DWG.

    Cross-Reference

    For details about working with guides and setting snap options, see “Positioning Shapes Precisely,” page 436.

    Troubleshooting
    When вы добавляете фигуры Visio во вставленный чертеж САПР, они имеют неправильный размер

    Если масштаб импортируемого чертежа САПР не соответствует масштабу чертежа страницы, у вас возникнут проблемы с добавлением фигур Visio на чертеж. Даже если вы не планируете размещать фигуры на странице, вы предотвратите большую путаницу, если масштаб чертежа CAD и масштаб чертежа Visio совпадают. Для этой цели включен параметр «Масштаб страницы» в диалоговом окне «Свойства чертежа САПР».

    Блокировка и разблокировка чертежа САПР

    При импорте чертежа САПР можно использовать флажок «Заблокировать положение» в диалоговом окне «Свойства чертежа САПР» в качестве меры защиты. Если этот флажок установлен, этот параметр гарантирует, что чертеж САПР не будет случайно перемещен при работе с объектами на странице документа Visio. Однако если вам нужно изменить положение чертежа САПР в Visio, вы можете снять эту блокировку. Для этого щелкните правой кнопкой мыши чертеж САПР в Visio и выберите < Тип файла > Объект, Свойства. В диалоговом окне “Свойства чертежа САПР” снимите флажок “Заблокировать положение” и нажмите “ОК”.

    Visio предлагает другие средства защиты от непреднамеренных изменений. Например, вы можете заблокировать слой, которому Visio назначает импортированный рисунок. Блокировка любого слоя Visio предотвращает случайное выделение, перемещение или изменение размера фигур на этом слое во время работы над другими задачами. Если вы заблокируете фоновый слой, содержащий чертеж САПР, вы можете быть уверены, что не переместите чертеж случайно. Если вы импортируете файл DWG, вы по-прежнему можете привязывать фигуры к его объектам, даже если фоновый слой заблокирован.

    Блокировка фонового слоя не требуется, если вы выбрали параметры «Блокировать положение» и «Блокировать обрезку» в диалоговом окне «Свойства чертежа САПР». Однако, если вы также заблокируете фоновый слой, вы предотвратите перемещение рисунка при панорамировании с помощью инструмента «Кадрирование». Чтобы заблокировать фоновый слой, щелкните правой кнопкой мыши чертеж САПР и выберите «Вид», «Свойства слоя». Установите флажок в столбце «Заблокировать» для слоя «Чертеж САПР» и нажмите «ОК».

    Перекрестная ссылка

    Для получения подробной информации о слое и блокировке Visio см. «Контролирующие формы со слоями», Page 460.

    669 9054.shiped 9053. -clicked

    Если вы не можете выбрать чертеж САПР или щелкнуть чертеж правой кнопкой мыши, чтобы отобразить его контекстное меню, слой чертежа САПР может быть заблокирован. Заблокированный слой нельзя редактировать. Чтобы восстановить возможности редактирования, выберите «Вид», «Свойства слоя», а затем снимите флажок «Блокировка» для чертежа САПР.


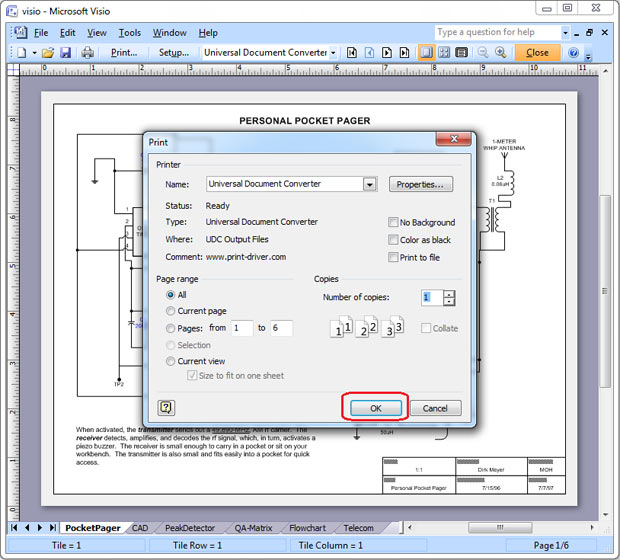

    Для Visio PDF — это новый формат DWG

    В ходе обсуждений с командой разработчиков Visio я понял, что PDF — это новый промежуточный формат файлов для Visio, а не DWG. Например, PDF-файлы из AutoCAD печатаются с определенным размером бумаги и в определенном масштабе, что идеально подходит для Visio.

    Для Visio PDF — это новый файл DWG .

    Адам Стоун | D-Tools

    08.11.16, 08:32 | Развитие дизайна | кад, программное обеспечение



    Это будет длиннее, чем я планировал, но информации много, и я хочу убедиться, что охватил ее всю. Сначала немного истории. Я работаю со вставкой AutoCAD (DWG) в Visio с 19 лет.96. По большей части было сложно перенести план этажа DWG в Visio в масштабе, а затем снова распечатать или в формате PDF.

    Совсем недавно я работал с командой разработчиков Visio над улучшением этого процесса, и я рад сообщить, что Current Channel Microsoft Visio Pro 2016 для Office 365 обеспечивает лучший импорт DWG на сегодняшний день. Причина длинного имени версии заключается в том, что вы можете получить эту версию только по подписке на Office 365, и ее необходимо загружать с помощью «Текущего канала», а не «Канала по умолчанию». Это не простой процесс, и фактический процесс зависит от модели развертывания, на которую вы подписаны. Удачи.

    Эта последняя версия Visio будет вставлять файл DWG до текущего формата файла AutoCAD 2013 (используется в AutoCAD 2017). Предыдущие версии (Visio 2013–2016) были совместимы только с форматом AutoCAD 2010. Он работает в масштабе лучше, чем другие версии, и обеспечивает высококачественную вставку и высококачественный вывод при использовании встроенной функции Visio «Сохранить как PDF» для большинства файлов DWG. Это трудно сузить, но эта версия, как и предыдущая версия Visio 2013, будет давать несколько искаженный вывод PDF при использовании с некоторыми фоновыми файлами DWG.

    Вот почему это больше не имеет значения. DWG не является подходящим промежуточным файловым форматом для Visio по ряду причин:

    Первая:  С годами формат файла DWG претерпел серьезные изменения. DWG может содержать 3D-объекты, пользовательские объекты, проприетарные объекты и объекты, управляемые кодом, и это лишь некоторые из них. DWG работает в пространстве модели, а Visio — в пространстве листа. Файлы DWG могут иметь очень сложные слои. Список можно продолжить, но в основном формат файла DWG стал более сложным, более закрытым и трудным для использования в продуктах, отличных от Autodesk.

    Два:  Архитекторы не любят раздавать файлы DWG, содержащие их собственные объекты и информацию. Им гораздо удобнее выдавать PDF-файл, отформатированный для вашей конкретной сделки. Если вы получите DWG, он может содержать все слои проекта, а также несколько видовых экранов и макетов размеров страниц. Вам понадобится копия AutoCAD и достаточный опыт работы с САПР только для того, чтобы получить правильно отформатированный план этажа с той информацией, которую вам нужно видеть в Visio.

    Три:  Как упоминалось выше, в Visio есть задокументированная проблема с некоторыми файлами DWG при сохранении в формате PDF из Visio. Следует отметить, что эту проблему можно решить с помощью копии Acrobat DC и обхода собственной функции Visio «Сохранить как PDF».

    Итак, в заключение, DWG может быть трудно получить в Visio, если вы можете получить DWG, а DWG может быть трудно получить из Visio в формате PDF.

    В ходе этих обсуждений с командой разработчиков Visio я понял, что PDF — это новый промежуточный формат файла для Visio, а не DWG. PDF-файлы из AutoCAD печатаются с определенным размером бумаги и в определенном масштабе, что идеально подходит для Visio. PDF-файлы печатаются по одной странице за раз, что идеально подходит для Visio. PDF-файлы имеют редактируемые слои прямо из файла САПР. PDF-файлы, созданные с помощью встроенной функции AutoCAD Export to PDF, представляют собой высококачественный векторный формат файлов. PDF-файлы легко создаются для каждой сделки. И, возможно, самое главное, архитекторы рады предоставить PDF, а не DWG.

    Самые последние версии Visio имеют функцию вставки объекта, которая позволит вам вставить файл PDF, и изначально кажется, что это может удовлетворить потребности наших пользователей SI для получения плана этажа в Visio. Однако текущая функция Visio вставки PDF в Visio имеет следующие оговорки:

    1. Вставляет как растровое изображение низкого качества
    2. Невозможно редактировать слои
    3. Не соответствует масштабу, пользователь должен «растянуть» файл по известному размеру, чтобы получить правильный масштаб.
    4. Плохо выглядит при загрузке в Visio и еще хуже при повторном сохранении в формате PDF.

    Я считаю себя сторонником качества. Распечатанный файл плана этажа проекта с высококачественной графикой может стать отличным представлением вашей компании. Если план этажа выглядит не очень хорошо, это может плохо отразиться на вашей компании, независимо от того, какие продукты будут использоваться в проекте. Несмотря на то, что встроенный в Visio процесс вставки PDF-файлов может выполнить свою работу, это не самый лучший способ создания высококачественной проектной документации.

    После этого прозрения я обратился к команде Visio со страстным призывом рассмотреть вопрос об улучшении их процесса вставки PDF, поскольку PDF является фактически новым файловым форматом для обмена файлами AutoCAD. Даже Autodesk признал это, поскольку AutoCAD 2017 имеет хорошо принятую функцию импорта PDF с полной точностью. PDF — это новый формат DWG . Они согласились, что это будет полезная функция, но, по понятным причинам, не смогли придерживаться каких-либо сроков или спецификаций. Один из моих самых любимых фильмов — «Высшая лига», и тут же я подумал: «Да пошел ты, Джобу! Я делаю это сам» (никакого неуважения к нашим партнерам в Microsoft, я просто так думаю).

    И мы это сделали. Я написал краткую спецификацию, выбрал подходящего поставщика конвертации и передал ее нашей талантливой команде разработчиков. Мы прошли через несколько итераций, и теперь я очень горжусь тем, что представляю D-Tools Cloud Converter, который будет доступен в нашей версии R3 в ближайшие пару недель.

    Некоторые функции облачного конвертера D-Tools:

    1. Векторные, не растровые изображения. Векторы имеют гораздо более высокое качество, чем растровые изображения, и масштабируются до любого уровня масштабирования.
    2. Вставляется в Visio в том масштабе, в котором он был напечатан. Например, если файл был напечатан из AutoCAD с размером страницы 24X36 и масштабом ¼ дюйма = 1 дюйм, все, что вам нужно сделать, это сопоставить размер и масштаб страницы, а также страницу. войдет в Visio в отличном масштабе.
    3. Вы можете выбрать, какие слои вы хотите вставить в Visio. Файлы DWG, экспортированные в PDF с использованием собственного процесса экспорта AutoCAD, могут содержать все слои без изменений. Облачный конвертер D-Tools позволяет пользователю удалять слои перед вставкой, что значительно уменьшает размер и сложность файла.
    4. Отлично работает со встроенной функцией Visio «Сохранить как PDF». Экспорт сохраняет масштаб и выглядит так же хорошо, как исходный PDF, несмотря на многочисленные преобразования.

    До сих пор все мои тесты не выявили ни одной проблемы или предостережения. Если PDF-файл был создан с помощью векторов, он будет быстро и аккуратно вставляться в Visio, а также аккуратно сохраняться в формате PDF.



    Адам Стоун

    Помимо личной жизни и увлечений, я занимаюсь системной интеграцией и аудио- и видеоиндустрией. я начала в 1981 в качестве «специалиста по телевидению» в Good Guys, сети CE на западном побережье. Оттуда я основал свою собственную большую компанию по установке спутниковых тарелок, которая в начале 90-х превратилась в компанию по установке домашних кинотеатров. Я ушел из установочного бизнеса в 1996 году и пошел работать на подрядчика по электроснабжению в качестве руководителя проекта их жилого подразделения, где я столкнулся со сложностями старой школы/аналоговых работ, оценки, чертежей и планирования проектов. Будучи давним фанатом ПК и создателем некоторых инструментов оценки на основе базы данных, я знал, что должен быть лучший способ справиться с этими сложными проектами. Во время моей работы там я познакомился с Visio как с простым в использовании инструментом для рисования. Проведя некоторое время с ним, я понял, что могу подключить его к базе данных и автоматизировать многие разрозненные процессы, которые мне нужно было выполнять для выполнения моих задач. Это позволило сформировать мою нынешнюю компанию D-Tools, которая является лидером на рынке с тысячами компаний, использующих наши инструменты проектирования, проектирования и управления бизнесом.



    D-Tools, Inc.

    Программное обеспечение для системной интеграции для AV, IT и безопасности

    Содержание и мнения в этой статье принадлежат автору и не обязательно отражают точку зрения ManufacturingTomorrow

    08.11.16, 08:32 | Развитие дизайна | кад, программное обеспечение


    Другие статьи по дизайну и разработке | Истории | Новости

    Эта запись не имеет комментариев. Будьте первым, кто оставит комментарий ниже.


    Опубликовать комментарий

    Прежде чем оставлять комментарии, вы должны войти в систему. Войти сейчас.

    Рекомендуемый продукт

    #1 Платформа управления предприятием — SafetyChain

    SafetyChain — это платформа № 1 для управления производством, которая повышает производительность, увеличивает производительность и обеспечивает соблюдение требований для производителей технологических процессов. SafetyChain, которому доверяют более 1500 предприятий, является единственным корпоративным решением, объединяющим управление производством, качеством, безопасностью и поставщиками.

    Microsoft Visio 2010: Импорт графики (часть 5) — Импорт чертежей AutoCAD — Вставка файла AutoCAD — Windows 7

    – Как установить Windows Server 2012 на VirtualBox
    – Как обойти блокировку торрент-соединения вашим провайдером
    – Как установить фактическое приложение Facebook на Kindle Fire
    04.03.2014 1:17:18
    5. Импорт чертежей AutoCAD

    Visio — отличный инструмент, который затрагивает множество различных дисциплин. Это не замена САПР, но он отлично работает с САПР. Типичным примером являются планы этажей и планировка офисов. САПР такие программы, как AutoCAD, лучше создают точные чертежи каркас и конструкция здания – стены, опорные столбы, двери, окна и так далее.

    Когда дело доходит до расстановки мебели, стен кабинок, светильники, компьютерное оборудование и фигуры персонала на чертеже, однако Visio выделяется. Такие задачи, вероятно, плохое использование САПР время профессионала в любом случае, и любой пользователь Visio может бросить кушетки и стулья на страницу и расставить их!

    AutoCAD дорог и имеет крутую кривую обучения, тогда как Visio дешевле и проще в освоении. В результате сложился интересный симбиоз, в котором могут работать пользователи CAD и Visio вместе. Создатели Visio часто говорили о смежности с САПР, и я думаю, что это отличный термин для описания отношений Visio с САПР.

    В этом сценарии пользователи Visio могут открывать AutoCAD. файлы, размечайте их идеями, добавляйте мебель, оборудование и другие формировать в них формы, а затем экспортировать результат обратно в формат AutoCAD. инженерный отдел может продолжать работать в AutoCAD, но с выгодой для себя из дополнений, сделанных пользователями Visio.

    Visio 2010 позволяет импортировать и сохранять файлы САПР. из AutoCAD 2008. Вы также можете контролировать видимость слоев САПР как изменить их цвета. Кроме того, вы можете привязываться к объектам в импортированном объект САПР. И все это можно сделать без преобразования объекта в Векторы Visio, хотя это тоже вариант.

    Вставка файла AutoCAD

    1.

    Начните новый чертеж планировки офиса из категории шаблонов «Карты и планы этажей».

    2.

    Вкл. на вкладке «Вставка» нажмите «Чертеж САПР». Диалоговое окно “Вставка чертежа AutoCAD” появляется. Обратите внимание, что файловый фильтр предварительно настроен на чертеж AutoCAD. (*.dwg;*.dxf) в правом нижнем углу диалогового окна.

    3.

    Ваша установка VISIO 2010 должна иметь образец файл AutoCAD, расположенный в этом каталоге:

    C: \ Files \ Microsoft Office \ Office14 \ visio. (Последнее число в пути может быть другим, если вы используете языковая версия, отличная от английского (США). Перейдите в эту папку.)

    4.

    В диалоговом окне появится файл BLDGPLAN.DWG. Выберите его и нажмите Открыть.

    5.

    Появится диалоговое окно Свойства чертежа САПР, как показано на рисунке 6.

    Рис. 6. Вставка файла AutoCAD в чертеж Visio.

    6.

    Комплект единицы чертежа САПР в футы. В чертежах AutoCAD не указывается, какой единицы, в которых чертежи, так что, к сожалению, вы должны это знать информация заранее. Если вы не знаете, попробуйте спросить у файла создатель. Вы также можете использовать метод проб и ошибок; обычные подозреваемые дюймы, футы, миллиметры и метры. Если один не работает, попробуйте другой.

    7.

    В диалоговое окно, обратите внимание на область предварительного просмотра справа. Это показывает, что CAD Рисунок намного больше страницы в результате выбора Ноги для чертежные единицы. Это похоже на предварительный просмотр диалогового окна «Параметры страницы». который показывает взаимосвязь между бумагой для принтера и бумагой для рисования.

    Похоже, здесь нужно настроить масштаб чертежа, чтобы получить Чертеж CAD, чтобы поместиться на странице. Но не меняйте никаких настроек здесь потому что они не работают. Вы исправите масштаб чертежа за минуту. Просто нажмите OK на данный момент.

    8.

    план здания теперь вставлен в ваш чертеж, и он намного больше чем страница чертежа. Попробуйте уменьшить масштаб, чтобы увидеть весь план.

    9.

    Нажмите на объекте плана застройки. Обратите внимание, что он имеет серые маркеры изменения размера. указывая, что он заблокирован от изменения размера. Заметьте также, что это не может быть либо перемещены, либо удалены.

    10.

    С выбранный объект САПР, проверьте размер объекта, посмотрев на статус бар. Объект САПР имеет размеры 98 футов 9 дюймов × 99 футов. Этот размер кажется разумно для этого плана офиса, поэтому нам просто нужно изменить масштаб, чтобы что он соответствует странице чертежа.

    11.

    Изменить масштаб чертежа. Щелкните правой кнопкой мыши вкладку страницы и выберите «Параметры страницы». На вкладке «Масштаб чертежа» выберите масштаб гражданского строительства 1″ = 20″. 0″, а затем нажмите кнопку ОК. Масштаб чертежа изменится, и страница теперь достаточно большой для объекта САПР. Однако объект плана офиса теперь вне центра.

    12.

    Щелкните правой кнопкой мыши объект САПР и выберите «Объект чертежа САПР», «Свойства» для вызова диалоговое окно Свойства чертежа САПР снова. В качестве альтернативы вы можете просто дважды щелкните объект САПР.

    13.

    Снимите флажок Блокировать размер и положение; затем нажмите ОК.

    14.

    Переместить объект САПР в центр страницы чертежа. Потому что это так важно, чтобы размер объекта САПР случайно не изменился, повторно посетите диалоговое окно и снова заблокируйте размер и положение объекта.

    15.

    Держитесь за этот рисунок. Мы продолжим работать над этим в следующем упражнении.

    Другое ——————

    Преобразование AutoCAD в Visio — Bpackingapp

    Mục Lục

    1. Главная
    2. Преобразование AutoCAD в Visio

    Все время
    Последние 24 часа
    Прошлая неделя
    Прошлый месяц




    Листинг Результаты Преобразование AutoCAD в Visio

    Преобразование нескольких чертежей AutoCAD Visio

    3 часа назад Support. microsoft.com Дополнительные результаты

    Щелкните Вид > Надстройки > Visio Extras > Преобразование Чертежей САПР. Найдите и откройте папку с файлами AutoCAD . Используйте клавишу CTRL, чтобы выбрать более одного. Щелкните Открыть. Каждый файл AutoCAD появится на собственном чертеже Visio и будет преобразован в фигуры. Когда процесс преобразования завершится, обязательно сохраните каждый файл.

    Веб-сайт: https://support.microsoft.com/en-us/office/convert-multiple-autocad-drawings-0ed41e18-97bf-4c4f-aaed-96533fef35da

    Категория : Преобразование файла dwg в ​​visioShow подробнее

    Преобразование Autocad в Visio

    6 часов назад Convertf.com Больше результатов

    Преобразование Autocad в Visio . 6 часов назад Convertf.com Больше результатов . Преобразование AutoCAD в Visio Все вкладки. 6 часов назад Social.technet.microsoft.com Другие результаты . Привет всем, Бег visio 2010 SP1, получите планы моего дома от архитектора в AutoCAD 2011. Я использовал командную строку A9Converter для преобразования в версию, которую viisio будет импортировать. Я проверил с помощью DWGS, что файл dwg по-прежнему

    Веб-сайт: https://convertf.com/convert-autocad-to-visio/

    Категория : Конвертер Cad в visioПоказать больше

    Windows Как конвертировать Файл AutoCAD в Visio? Super User

    5 часов назад Superuser.com Больше результатов

    В Преобразование DWG в VSD. Откройте Visio на своем компьютере. Нажмите «Файл» и выберите «Открыть» в меню. Это вызовет диалоговое окно открытия файла. Используйте раскрывающееся меню в диалоговом окне открытия файла, чтобы выбрать файлы AutoCAD в качестве типа файла, который вы хотите открыть. Это позволит вам открывать файлы AutoCAD DWG и DXF в Visio .

    Веб-сайт: https://superuser.com/questions/186122/how-to-convert-autocad-file-to-visio

    Категория : Конвертер Visio в DWGПоказать больше

    AutoCAD в Visio DTools

    Только сейчас Support.d-tools.com

    рисунок в Visio . Откроется диалоговое окно «Свойства чертежа AutoCAD ». Снимите флажок Блокировать от удаления и нажмите [ОК]. Нажмите клавишу удаления на клавиатуре, чтобы удалить AutoCAD 9.0142 рисунок из Visio . 28) Проверьте масштаб, взглянув на дверь на чертеже.

    Веб-сайт: https://support.d-tools.com/02_SI5/User_Guide/08Visio_Interface/AutoCAD_to_Visio

    Категория : Преобразование autocad в visio 2021

    Преобразование чертежей CAD в формат Microsoft 2090 Visio 2090 часов назад Flylib.

    com Дополнительные результаты

    Таким образом, эталонные фигуры, которые Visio создает из преобразованных блоков AutoCAD , могут иметь меньшие размеры, чем экземпляры фигур, уже имеющиеся на чертеже. Возможно, вам придется изменить размер этих фигур. Выполните следующие действия до преобразовать библиотеку символов в трафарет Visio : выберите «Инструменты», «Макросы», Visio «Дополнительно», «Преобразовать CAD-библиотеку».

    Веб-сайт: https://flylib.com/books/en/2.332.1.115/1/

    Категория : Бесплатный конвертерПоказать больше

    Преобразование из AutoCAD в Visio Autodesk Community

    Just Now Forums.autodesk. com Дополнительные результаты

    Преобразование из AutoCAD в Visio . У меня есть план, который был отправлен мне в формате САПР, и моя компания использует Visio для предварительной работы с документами для объединения заданий. Когда я вставляю рисунок в Visio и начинаю преобразовывать текст в фигуру Visio (потому что текст растягивается, если я этого не делаю), когда я получаю преобразование одного из слоев в

    Приблизительное время чтения: 6 минут

    Веб-сайт: https://forums.autodesk.com/t5/autocad-lt-forum/convert-from-autocad-to-visio/td-p/6388506

    Категория : Бесплатный конвертерПоказать больше

    Преобразование из DWG в формы Visio Сообщество Microsoft

    7 часов назад Answers.microsoft.com из ДВГ. Вот мои шаги: 1. Импортируйте файл DWG; 2. Щелкните файл DWG > наведите на него курсор (курсор примет вид крестообразной стрелки) > OK; 3. Щелкните правой кнопкой мыши > Объект чертежа САПР > Преобразовать .

    Веб-сайт: https://answers.microsoft.com/en-us/msoffice/forum/all/converting-from-dwg-to-visio-shapes/f6346b28-39bf-4573-9778-e16bf3ad81e7

    Категория : Бесплатный конвертерПоказать больше

    Как импортировать и экспортировать чертежи AutoCAD из Microsoft

    4 часа назад Radicasoftware. com Дополнительные результаты

    Чтобы импортировать чертеж AutoCAD , просто щелкните вкладку «Вставка», «Чертеж САПР» и выберите файл DWG. или DXF для импорта. После импорта чертеж САПР открывается как объект ActiveX, доступный только для чтения. Содержимое объекта можно просматривать, но нельзя редактировать. Для редактирования объекта нам нужно преобразовать чертеж AutoCAD в исходную форму Visio .

    Веб-сайт: https://radicasoftware.com/blog/how-to-import-and-export-autocad-drawings-from-microsoft-visio

    Категория : Бесплатный конвертерПоказать больше

    Преобразование AutoCAD в Visio Все вкладки

    6 часов назад Social.technet.microsoft.com Другие результаты

    Привет всем, Запуск visio 2010 SP1, есть планы моего дома от архитектора в AutoCAD 2011. Я использовал командную строку A9Converter для преобразования в версию, которую Viisio будет импортировать. Я проверил с помощью DWGSee, что файл dwg по-прежнему верен после преобразования — и, похоже, так оно и есть. когда · Привет Бен, насколько я знаю, Visio 2010 будет лучше поддерживать

    Веб-сайт: https://social.technet.microsoft.com/Forums/scriptcenter/en-US/910cfa14-b002-4123-8705 -538dc651b0ab/преобразование-autocad-to-visio-all-tabs

    Категория : Бесплатный конвертерПоказать больше

    Преобразование CAD в Visio Бесплатные проекты этажей

    6 часов назад Freefloorplandesigns.com Дополнительные результаты , чтобы импортировать чертеж САПР в Visio , но оставить его в форме САПР. Затем вы рисуете поверх объектов САПР, используя формы Visio . Пользователи, работающие с более новыми версиями AutoCAD должен сохранять свои чертежи в формате, который Visio будет читать.

    Веб-сайт: http://freefloorplandesigns. com/microsoft-visio-floor-plan/convert-cad-visio

    Категория : Бесплатный конвертерПоказать больше

    Импорт чертежа AutoCAD Visio

    5 часов назад Support. microsoft.com Дополнительные результаты

    Дополнительную информацию см. в разделе Подготовка к импорту AutoCAD . Если вам нужен масштаб страницы Visio , и вы хотите AutoCAD , затем нажмите Пользовательский масштаб. Измените масштаб чертежа AutoCAD в соответствии со страницей. Если вы не уверены в том, как будет выглядеть результат, нажмите «Применить», прежде чем нажать «ОК». При этом предварительный просмотр будет обновлен. : Бесплатный конвертерПоказать больше

    Преобразование AutoCAD в Visio Все вкладки

    Только что Social.technet.microsoft.com Дополнительные результаты

    Запуск visio 2010 SP1, планы моего дома от архитектора в AutoCAD 2011. Я использовал командную строку A9Converter для преобразования в версию, которая Viisio будет импортировать. Я проверил с помощью DWGSee, что файл dwg по-прежнему верен после преобразования — и, похоже, так оно и есть.

    Веб-сайт: https://social.technet.microsoft.com/Forums/office/en-US/910cfa14-b002-4123-8705-538dc651b0ab/converting-autocad-to-visio-all-tabs

    Категория : Бесплатный конвертерПоказать больше

    Преобразование версий файлов DWG для работы с Visio

    7 часов назад Visiozone.com Дополнительные результаты преобразовать файл DWG поздней версии в более раннюю версию, которую может открыть Visio , для этого мы недавно нашли несколько бесплатных инструментов. Одним из них является Autodesk TrueView 2008. Однако TrueView требует колоссальных 150+ МБ дискового пространства и требует длительной

    Веб-сайт: https://visiozone.com/?p=26

    Категория : Бесплатный конвертерПоказать еще

    Подготовка к импорту AutoCAD Visio

    9 часов назад Support. microsoft.com Дополнительные результаты

    3 2: Установите размер и ориентацию страницы. В нижней части окна

    Visio щелкните правой кнопкой мыши вкладку страницы и выберите пункт Параметры страницы. Откройте вкладку Размер страницы. На вкладке «Размер страницы» задается размер страницы документа Visio . Чтобы упростить задачу, мы рекомендуем установить Visio Размер страницы соответствует AutoCAD

    Веб-сайт: https://support.microsoft.com/en-us/office/prepare-for-an-autocad-import-92c153ca-0122-4857- bd18-3d9033ff3dc5

    Категория : Бесплатный конвертерПоказать больше

    Преобразование MS Visio (.vsd) в CAD (.dwg или .dxf) Microsoft

    Только что Answers.microsoft.com Больше результатов

    90.vs При открытии файла в Visio 2016 он откроется в совместимом режиме. до конвертируйте в формат файла .vsdx, нажмите «Файл» > «Информация», нажмите «Преобразовать », затем вам будет предложено сохранить файл. После сохранения файла в новом формате попробуйте преобразовать файл в DWG и DXF. * Остерегайтесь мошенников, размещающих здесь поддельные номера службы поддержки.

    Веб-сайт: https://answers.microsoft.com/en-us/msoffice/forum/all/convert-ms-visio-vsd-to-cad-dwg-or-dxf/6e25d89d-a950-48b7- 828e-5779e34b7f24

    Категория : Бесплатный конвертерПоказать больше

    Как преобразовать файлы AutoCAD (.dwg) в Visio

    2 часа назад Community.spiceworks.com Дополнительные результаты

    Если у вас нет доступа к копии AutoCAD и вы хотите преобразовать a поздней версии DWG в более раннюю версию, которую может открыть Visio , мы недавно обнаружили несколько бесплатных инструментов для выполнения этой задачи. Одним из них является Autodesk TrueView 2008. Более элегантное решение доступно от A9Tech из Редмонда, штат Вашингтон, которое находится прямо в Microsoft 9. 0003

    Веб-сайт: https://community.spiceworks.com/topic/34632-how-can-i-convert-auto-cad-dwg-files-into-visio

    Категория : Бесплатный конвертерПоказать больше

    Импорт чертежа AutoCAD Visio

    5 часов назад Support.microsoft.com Дополнительные результаты

    Затем выберите файл AutoCAD , укажите параметры масштаба и слоя, и чертеж появится на странице. Если вам нужна дополнительная информация по пути, эта статья объясняет каждый шаг процесса. Поддерживаются версии AutoCAD . Если вы являетесь подписчиком Visio Plan 2, вы можете импортировать файл .dwg или .dxf из AutoCAD версий с 2007 по 2017 год.

    Веб-сайт: https://support.microsoft.com/vi-vn /office/import-an-autocad-drawing-6d2d7d51-182b-4813-a09d-4465925991fe

    Категория : Бесплатный конвертерПоказать еще

    Мне нужно сделать чертеж Visio с помощью AutoCAD YouTube

    3 часа назад Youtube. com Подробнее результаты

    Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь им с друзьями, семьей и всем миром на YouTube.

    Веб-сайт: https://www.youtube.com/watch?v=s2AqEYgSFHY

    Категория : Бесплатный конвертерПоказать больше результаты

    Преобразование любого PDF-файла в формат , поддерживаемый Visio , является лучшим решением для использования графических изображений и диаграмм в Visio чертежи легко. Visio поддерживает только файлы, созданные с помощью инструментов проектирования, таких как Adobe Illustrator, CorelDraw и AutoCAD , и не поддерживает файлы PDF.

    Веб-сайт: https://pdf.wondershare.com/how-to/convert-pdf-to-visio.html

    Категория : Конвертер PDFПоказать больше

    Открытие, вставка, преобразование и сохранение DWG И DXF (AutoCAD

    7 часов назад Support. microsoft.com Дополнительные результаты

    Преобразование объектов DWG и DXF в формы Visio . После импорта или открытия чертежа AutoCAD его можно преобразовать в фигуры, которыми можно управлять в Visio . Обратите внимание, что преобразование в формы Visio нельзя отменить. Щелкните правой кнопкой мыши чертеж САПР, выберите Объект чертежа САПР и щелкните Преобразовать .

    Веб-сайт: https://support.microsoft.com/en-ie/office/open-insert-convert-and-save-dwg-and-dxf-autocad-drawings-60cab691-0f4c-4fc9-b775-583273c8dac5

    Категория : Бесплатный конвертерПоказать еще

    Конвертировать Dwg в Vsdx Microsoft

    Visio поддерживает импорт многих графических форматов, поэтому их можно использовать для рисунков Visio . Некоторые форматы САПР, такие как DXF/DWG, также хорошо поддерживаются, поэтому вы можете напрямую импортировать чертежи DWG в Visio и использовать графику при создании нового чертежа (. vsdx). Открыть файл DWG Открыть файл VSDX. 9

    Категория : Бесплатный конвертерПоказать больше Youtube.com Другие результаты

    Обзор последних обновлений для Visio . Включая расширенную поддержку AutoCAD , одношаговую привязку данных к вашим диаграммам и первый взгляд на новую кросс-платформу

    Веб-сайт: https://www.youtube.com/watch?v=uW-ynYoYt04

    Категория : Ipad Video Converter

    Visio & AutoCAD – Visio Guy

    7 часов назад Visguy.com Другие результаты

    Visio History. С веб-сайта Джона Маршалла. Visio поддерживает импорт и экспорт файлов AutoCAD .dwg и .dxf, начиная с Visio 5, ca: 1998. И Джон знает все детали! Выполните поиск CAD, чтобы найти информацию о том, какие функции были реализованы в каких версиях Visio 9.0142 . О работе с чертежами САПР в Visio .

    Приблизительное время чтения: 2 минуты

    Веб-сайт: http://www.visguy.com/2006/10/26/visio-autocad/

    Категория : Free Dw Toger Converter3 4 Converter Vsd Find Any File Converter

    Только что File-extensions.org Дополнительные результаты

    Преобразование dwg в ​​vsd в основном представляет собой попытку создать чертеж Visio (.vsd) или диаграмму из векторной графики, сохраненной в Формат AutoCAD (.dwg). Можно преобразовать объекты САПР на отдельных слоях в формы Visio , а затем изменить или удалить их. Когда вы конвертируете чертеж из AutoCAD формата DWG или DXF, вы конвертируете последний сохраненный пространственный вид чертежа САПР.

    Веб-сайт: https://www.file-extensions.org/convert-dwg-to-vsd

    Категория : Бесплатный конвертерПоказать больше0125

    Только что File-extensions. org Другие результаты

    Конвертировать документ диаграммы Microsoft Visio в чертеж AutoCAD . В нашей базе данных мы нашли подходящее программное обеспечение для этого преобразования. Преобразование vsd в dwg связано с экспортом графики Visio в графику Autocad . Чертежи векторных диаграмм (.vsd), созданные с помощью Microsoft Visio , скорее всего, можно экспортировать как обычные чертежи AutoCAD

    Веб-сайт: https://www.file-extensions.org/convert-vsd-to-dwg

    Категория : Бесплатный конвертерПоказать еще

    C# Программное преобразование файла Autocad в Visio

    8 часов назад Stackoverflow. com Больше результатов

    Программно преобразовать файл autocad в диаграмму visio . Я сушу, чтобы конвертировал файл autocad (формат dwg или dxf) в файл visio . Я могу вручную вставить авто CAD-файл в visio , а затем преобразовать объект чертежа CAD в формы visio . Это прекрасно работает. Я попытался сделать то же самое, используя сборку взаимодействия visio , но не могу найти способ импортировать CAD

    Веб-сайт: https://stackoverflow.com/questions/6263349/programmatically-convert-autocad-file-to -visio-diagram

    Категория : Бесплатный конвертерПоказать больше

    Конвертировать Dwg в Vsdx Find Any File Converter

    1 час назад File-extensions.org Другие результаты

    Преобразование чертежа AutoCAD в чертеж Microsoft Visio . В нашей базе данных мы нашли подходящее программное обеспечение для этого преобразования. Microsoft Visio поддерживает импорт многих графических форматов, поэтому их можно использовать для рисунков Visio . Некоторые форматы САПР, такие как DXF/DWG, также хорошо поддерживаются, поэтому вы можете напрямую импортировать чертежи DWG в Visio и использовать графику

    Веб-сайт: https://www.file-extensions.org/convert-dwg-to-vsdx

    Категория : Бесплатный конвертерПоказать больше

    Сохранить файл Visio в AutoCAD Drawing YouTube

    3 часа назад Youtube.com Дополнительные результаты

    План этажа Visio можно сохранить как файл AutoCAD . Простой процесс с использованием функции «Сохранить как» в Visio

    Веб-сайт: https://www.youtube.com/watch?v=mJwdWYgLylU

    Категория : Бесплатный конвертерПоказать больше

    Преобразование файлов Visio (VSS) в файлы DXF или DWG. Microsoft

    5 часов назад Answers.microsoft.com Дополнительные результаты

    Откройте Visio и создайте пустой рисунок, используйте дополнительные фигуры, чтобы перейти к шаблону и открыть его. Теперь вы можете сделать «Сохранить как», чтобы сохранить его как DXF/DWG. Все равно ничего полезного не выдает. Может быть, вам нужно перетащить каждую фигуру из трафарета на страницу рисунка, а затем преобразовать этот рисунок в…

    Веб-сайт: https://answers.microsoft.com/en-us/msoffice/forum/all/convert-visio-vss-files-to-dxf-or-dwg-files/b28e151c-58ff-442f- 970d-af0a6bf28236

    Категория : Бесплатный конвертерПоказать еще

    Попытка преобразовать чертеж CAD в Visio с помощью Visio 2010

    9 часов назад Social.technet.microsoft.com Дополнительные результаты

    HI. Я пытаюсь преобразовать чертеж CAD в visio с visio 2010, но он зависает, потребляя память, пока не достигнет 2 гигабайт, а затем сбой. Также после импорта и сохранения visio с импортом CAD я не могу открыть его снова, он вылетает. У меня ноутбук i7 с 4-гигабайтной оперативной памятью, 64-разрядной версией Windows 7 и visio 2010. Пятница, 10 декабря 2010 г., 21:14.

    Веб-сайт: https://social.technet.microsoft.com/forums/office/en-US/9b8c7d30-2f51-4c0d-9aff-7b2caf3df4fe/trying-to-convert-cad-drawing-to-visio- using-visio-2010

    Категория : Бесплатный конвертерПоказать еще

    PDF TO VISIO Microsoft Community

    4 часа назад Answers.microsoft.com Больше результатов

    Откройте новый файл Visio > щелкните правой кнопкой мыши изображение> Разгруппируйте все объекты, которые я тестировал на своей стороне, и это действительно возможно, но, как сказал автор, если у вас нет настоящего PDF-файла, он не может быть преобразованы в редактируемый файл, что означает, что не все PDF-файлы могут быть конвертировать в редактируемые файлы Visio s, вы можете проверить вышеприведенную ветку, чтобы увидеть

    Веб-сайт: https://answers.microsoft.com /en-us/msoffice/forum/all/pdf-to-visio/edb72d43-57c1-4dbb-96F4-8D416FE18F7A

    Категория : PDF ConverterShow Подробнее

    Visio CHASS, пытаясь преобразовать DWG в VISIO

    8 часов назад. Visio по-прежнему аварийно завершает работу. Перезапустите Visio в обычном режиме, проверьте, установлены ли какие-либо пользовательские надстройки в Visio , щелкните Файл > Параметры > Надстройки. В нижней части диалогового окна измените раскрывающийся список Управление на надстройки COM и выберите Перейти. Снимите флажок для всех включенных надстроек COM. выберите ОК.

    Веб-сайт: https://answers.microsoft.com/en-us/msoffice/forum/all/visio-crashes-while-trying-to-convert-dwg-into/0474a2d0-a4d3-45df-9b8a- 5e4376cb78e6

    Категория : Бесплатный конвертерПоказать больше

    В файле Visio, экспортированном в DWG, отсутствуют некоторые трафареты, когда

    3 часа назад Knowledge.autodesk.com в файле AutoCAD часть трафаретов отсутствует. Пока на стоке трафареты от Visio — это векторная графика, которую можно легко преобразовать в DWG, некоторые сторонние или пользовательские трафареты представляют собой либо растровые изображения, либо сгруппированные векторные изображения, которые не преобразуют в DWG. Разгруппируйте пользовательские трафареты, и они должны появиться при экспорте в …

    Веб-сайт: https://knowledge.autodesk.com/support/autocad/troubleshooting/caas/sfdcararticles/sfdcarticles/Visio-file-exported- to-DWG-is-missing-some-stencils-w-opened-in-AutoCAD.html

    Категория : Бесплатный конвертерПоказать больше

    Использование Autodesk DWG Trueview для преобразования файла .dwg Версия

    5 часов назад Knowledge.autodesk.com Дополнительные результаты формат так как у них нет AutoCAD 2016 или 2018? Вам не нужно AutoCAD в конвертировать формат. Здесь пригодится DWG TrueView (бесплатная программа). DWG TrueView был помечен как средство просмотра чертежей для . AutoCAD Файлы DWG, но что люди не понимают, что он также содержит встроенный чертеж преобразовать

    Веб-сайт: https://knowledge.autodesk.com/support/dwg-trueview/getting-started/ caas/simplecontent/content/using-autodesk-dwg-trueview-to-convert-dwg-file-version. html

    Категория : Бесплатный конвертерПоказать больше

    4 простых шага с использованием PDF в Visio Как преобразовать PDF в

    1 час назад Visual-integrity.com Больше результатов

    Преобразуйте PDF-файл в WMF, EMF или SVG с помощью pdf2picture или надстройки Insert PDF for Visio . WMF и EMF обычно дают наилучшие результаты. Если вы используете надстройку, перейдите к шагу 3. Откройте преобразованный файл Visio с помощью «Вставить изображения». Вы также можете перетащить файл на страницу Visio . Отрегулируйте размер и ориентацию бумаги, если

    Веб-сайт: https://visual-integrity.com/steps-using-pdf-visio/

    Категория : Конвертер Pdf, Конвертер PsПоказать больше

    Преобразование диаграмм Visio в формат CAD Microsoft

    2 часа назад Flylib.com Дополнительные результаты отдельно. Вы можете преобразовать страницу чертежа в формат Autodesk AutoCAD DWG или DXF или в формат Bentley MicroStation DGN с помощью команды «Сохранить как» в меню «Файл», как показано на рис. 17-17.

    Веб-сайт: https://flylib.com/books/en/2.332.1.116/1/

    Категория : Бесплатный конвертерПоказать больше

    Решено: Конвертировать AutoCAD в Visio 2000 Experts Exchange hours

    6 9000s2 Expert -exchange.com Дополнительные результаты

    Найдите ответы на вопрос Преобразование AutoCAD в Visio 2000 от экспертного сообщества на Experts Exchange . Ценообразование Команды Ресурсы Попробуйте бесплатно Войти. Где лучшие в мире решают ИТ-проблемы. Как это работает. Вопрос по устранению неполадок. Конвертировать AutoCAD в

    Веб-сайт: https://www.experts-exchange.com/questions/11478139/Convert-AutoCAD-to-Visio-2000.html

    Категория : Бесплатный конвертерПоказать больше Visio To AutoCad Abr Consulting

    1 час назад Abrconsulting.com Другие результаты

    Microsoft Visio предоставляет очень простую двухэтапную инструкцию. Шаг 1. Перейдите на страницу документа Visio , которую вы хотите преобразовать , и нажмите «Сохранить как» в меню «Файл». Шаг 2. В разделе «Тип файла» выберите формат файла чертежа САПР, например, 9.0141 Чертеж AutoCAD (*.dwg) и нажмите «Сохранить» . Что инструкции Microsoft не говорят вам, так это то, что большинство

    Может ли Visio открывать файлы DWG?

    У Microsoft есть инструкции по использованию файла DWG с MS Visio. После открытия в Visio файл DWG можно преобразовать в формы Visio . Вы также можете сохранять диаграммы Visio в формате DWG.

    Что такое формат CAD?

    CAD — это формат файла изображения , используемый AutoCAD . AutoCAD был создан AutoDesk и создает 2-D и 3-D проекты. Файлы САПР содержат информацию об этих изображениях, а также информацию о чертежах.

    Что такое программа для просмотра файлов CAD?

    CAD Viewer — это программа DWG Viewer , которая просматривает/распечатывает чертежи DWF, DXF и DWG вплоть до AutoCAD 2020, а также чертежи Microstation DGN, PDF, HGPL, ESRI Shapefile и несколько форматов растровых изображений.

Оставить комментарий
