Как измерить сопротивление мультиметром: инструкции, фото, видео

Цифровой мультиметр — современный измерительный прибор, который помогает определять параметры электрический цепей, например, сопротивление. Для получения точных результатов нужно соблюдать важные правила. Из этой статьи вы узнаете, как измерить сопротивление мультиметром.

Contents

  • 1 Сопротивление и закон Ома: немного полезных знаний
  • 2 Несколько важных правил
  • 3 Как измерить сопротивление мультиметром
    • 3.1 Выбираем режим и диапазон
    • 3.2 Подключаем щупы
    • 3.3 Проводим измерения
  • 4 Как проверить мультиметром сопротивление провода

Сопротивление и закон Ома: немного полезных знаний

Ещё со школьных лет многие из нас помнят определение электрического тока — это направленное движение заряженных частиц. Происходит под влиянием электромагнитного поля от одного полюса замкнутой электроцепи к другому.

Электрическое сопротивление определяет свойство проводника препятствовать или сопротивляться прохождению тока. Чем больше препятствий на пути электронов, тем менее энергичными они становятся.

Сопротивление должно измеряться в Омах (обозначается Ом или греч. буквой Ω, далее вместо слова сопротивление мы иногда будем использовать этот знак). В формулах используется обозначение R.

На активность сопротивления оказывает влияние материал проводника, сечение и длина. Чем больше сечение, тем лучше проводимость. А вот с длиной ситуация обратная: чем длиннее, тем хуже проводимость. Сопротивление является обратным понятием проводимости.

Ω проводника проявляется, к примеру, в том, как он нагревается, когда в нем “бежит” ток. При этом нагрев проводника зависит от размера сечения и силы тока: чем меньше первое и больше второе, тем больше будет нагреваться материал.

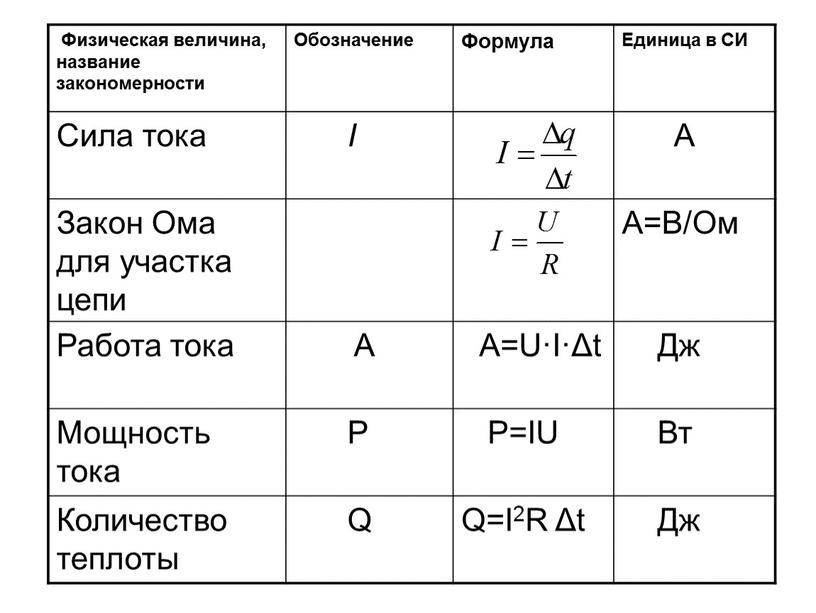

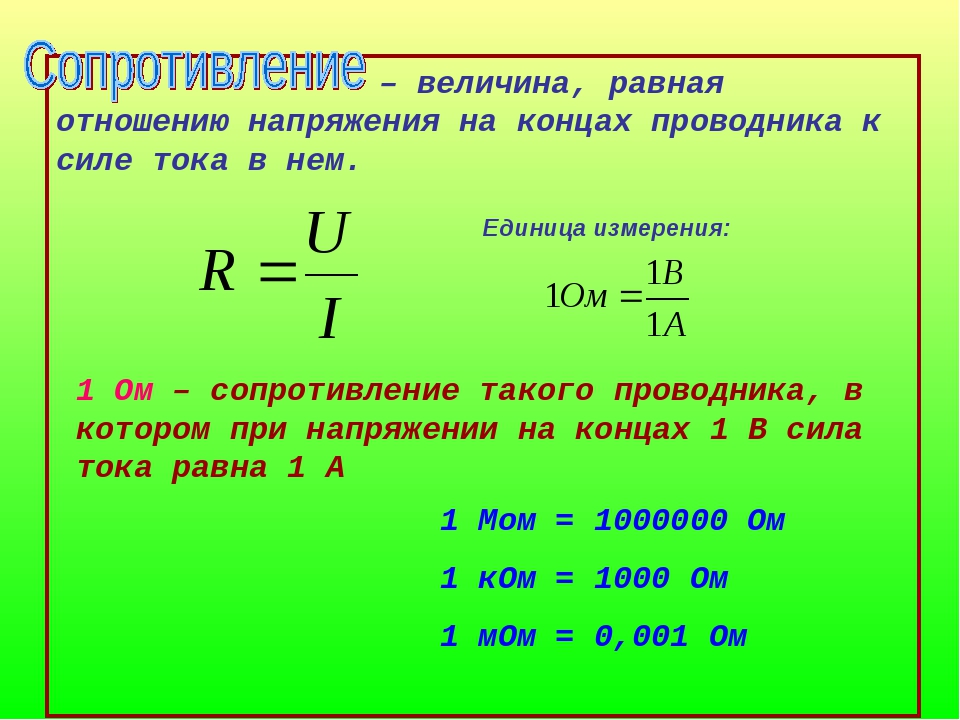

Суть измерения Ω в законе Ома, благодаря которому мы понимаем, что сопротивление = отношению напряжения к силе тока. То есть R = U (напряжение) / I (сила тока). 1 Ом сопротивления указывает, что по кабелю движется ток в 1 Ампер, а напряжение составляет 1 Вольт.

Для измерения сопротивления есть специальный прибор — омметр.

Если же у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω.

Но помните, что обычным мультиметром вы не сможете замерить большие сопротивления, потому что источником питания выступают пальчиковые батарейки или Крона (батарейка на 9 вольт в форме прямоугольника с двумя полюсами на одном из торцов).

Для проверки больших значений сопротивлений, например, изоляции, нужно использовать мегаомметр. На видео показано, как проверить сопротивление омметром:

А какой лучше использовать мультиметр для проверки сопротивления? Проще пользоваться цифровым, потому что такой прибор сразу показывает готовое значение. Кроме того, у цифрового тестера есть датчик разрядки: если силы тока не хватает, устройство работать не будет. А вот аналоговый мультиметр в такой ситуации будет давать неверные показания, а как вы поймёте, что они неправильные? В этом вся загвоздка. В остальных ситуациях вы можете использовать для проверки сопротивления любой мультиметр с нужным пределом измерений.

Несколько важных правил

В том, как замерить сопротивление мультиметром, учтите следующие моменты:

  1. Не переключайте режимы в ходе измерений.
  2. Работайте с мультиметром в перчатках, которые не проводят ток.
  3. Зачистите место контакта, если оно покрылось оксидной пленкой.
  4. Не проводите замеры, если в исследуемом месте повышена влажность.
  5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
  6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

  1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
  2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
  3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

  1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
  2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
  3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

  1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
  2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

  1. Выбираем режим прозвонки.
  2. Вставляем щупы в соответствующие гнезда.
  3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
  4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

  1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
  2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
  3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Удельное электрическое сопротивление – формула, таблица

4.1

Средняя оценка: 4.1

Всего получено оценок: 254.

4.1

Средняя оценка: 4.1

Всего получено оценок: 254.

Величина электрического тока, возникающего в образце вещества под воздействием электрического поля, зависит от геометрических размеров образца и от величины удельного электрического сопротивления вещества. Удельное сопротивление характеризует способность различных веществ по разному проводить электрический ток.

Чем больше величина удельного сопротивления вещества, тем меньше будет значение электрического тока, протекающего через образец (провод) при одинаковых величинах электрического поля и размерах образца.

Напряжение, сила тока, сопротивление

Сила тока I, протекающего через участок цепи, к которому приложено электрическое напряжение

U, определяется по формуле закона Ома:

$ I = {U\over R} $ (1),

где R — сопротивление.

Измеряя на образцах из различных материалов вольт-амперные характеристики I(U), немецкий физик Георг Ом обнаружил, что величина сопротивления R разная у одинаковых по размерам образцов из различных материалов. Количественная характеристика вещества, указывающая на это свойство, называется удельным электрическим сопротивлением.

Рис. 1. Вольт-амперные характеристики проводников.

Как рассчитать сопротивление

Экспериментальные данные на большом количестве образцов показали, что:

  • Сопротивление R , обратно пропорционально поперечной площади образца S, то есть $ R ∼ {1\over S } $;
  • Сопротивление R прямо пропорциональна длине образца, то есть чем больше длина образца L, тем больше его сопротивление, то есть $ R∼ L$;
  • Так как значения R у образцов из разных материалов с одинаковыми размерами S и L отличались, то была введена новая физическая величина, названная удельным электрическим сопротивлением ρ.

Полученные данные хорошо описывались формулой:

$ R = ρ * {L\over S} $ (2).

Из уравнения (2) следует формула удельного электрического сопротивления:

$ ρ = R * { S \over L } $ (3).

Значения ρ для большинства веществ можно найти, воспользовавшись справочниками в печатном или электронном виде.

Рис. 2. Таблица удельных электрических сопротивлений различных веществ при температуре 200С.

Единицы измерения удельного сопротивления

Из уравнения (3) следует, что в Международной системе СИ единицей измерения ρ будет (Ом*м), так как сопротивление измеряется в омах, а длина и площадь — в метрах и метрах квадратных соответственно. То есть единица удельного сопротивления равна сопротивлению образца площадью 1 м2 и длиной 1 м. Но на практике эта единица оказалась не очень удобной из-за слишком больших числовых значений. Поэтому для электротехнических расчетов чаще используют внесистемную единицу (Ом*мм

2/м), для которой площадь поперечного сечения берется в мм2. Характерные размеры сечений соединительных проводов и кабелей лежат в диапазоне 1-15 мм2, чем и объясняется удобство применения внесистемной единицы.

Алюминиевые провода устойчивы к коррозии, имеют низкое удельное сопротивление 0,026 (Ом*мм2/м) и небольшой вес на метр длины, что делает этот материал очень востребованным при изготовлении проводов и кабелей, работающих за пределами помещений. Недостатком чисто алюминиевой проводки является потеря прочности (целостности) при изгибах и скручиваниях. Решение этой проблемы было найдено путем вплетения в провода высоковольтных линий электропередач небольшого количества токопроводящих стальных нитей, имеющих высокие показатели прочности ко всем видам нагрузок. Это особенно важно при сильных порывах ветра, и при образовании наледи на проводах в зимнее время.

Проводники, полупроводники, диэлектрики

По величине удельного сопротивления все вещества разделяют на три основные вида: проводники, полупроводники, диэлектрики.

Кроме значительной разницы в величине ρ, вещества, относящиеся к разным видам, имеют разные температурные зависимости ρ(Т). Основные моменты, присущие каждому виду веществ отражены в таблице:

Проводники (металлы)

Полупроводники

Диэлектрики (изоляторы)

Имеют низкие значения ρ (хорошо проводят электрический ток)

ρ < 10-6 Ом*м

Занимают промежуточное положение по величине ρ

между проводниками и диэлектриками

10-6 Ом*м < ρ <10

8 Ом*м

Имеют высокие значения ρ

(практически не проводят ток)

ρ > 108 Ом*м

Металлы: алюминий, серебро,

Медь, железо, сплавы металлов (латунь, бронза и т.п.) и др.

Кремний, германий, селен, индий, мышьяк и др.

Пластмассы, стекло, фарфор,

Бумага, дерево (сухое) и др.

С ростом температуры у проводников наблюдается возрастание величины удельного сопротивления, а у полупроводников и диэлектриков — падение. Облучение полупроводников и диэлектриков электромагнитным излучением приводит к уменьшению

ρ, а у проводников удельное сопротивление при облучении не меняется.

Рис. 3. Температурные зависимости удельного сопротивления проводников, полупроводников и диэлектриков.

Что мы узнали?

Итак, мы узнали, что удельное электрическое сопротивление характеризует способность веществ и материалов пропускать электрический ток. Приведена формула для вычисления удельного сопротивления. Проводники, полупроводники и диэлектрики отличаются друг от друга значениями удельных сопротивлений и поведением этой величины от воздействия внешних факторов (температуры, облучения).

Тест по теме

Доска почёта

Чтобы попасть сюда – пройдите тест.

    Пока никого нет. Будьте первым!

Оценка доклада

4.1

Средняя оценка: 4.1

Всего получено оценок: 254.


А какая ваша оценка?

Ом | единица измерения энергии

  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • Этот день в истории
  • Викторины
  • Подкасты
  • Словарь
  • Биографии
  • Резюме
  • Популярные вопросы
  • Обзор недели
  • Инфографика
  • Демистификация
  • Списки
  • #WTFact
  • Товарищи
  • Галереи изображений
  • Прожектор
  • Форум
  • Один хороший факт
  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • Britannica объясняет
    В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
  • Britannica Classics
    Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
  • #WTFact Видео
    В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
  • На этот раз в истории
    В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
  • Demystified Videos
    В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
  • Студенческий портал
    Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
  • Портал COVID-19
    Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
  • 100 женщин
    Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
  • Britannica Beyond
    Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
  • Спасение Земли
    Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
  • SpaceNext50
    Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

  • Введение

Краткие факты

  • Факты и сопутствующий контент

Викторины

  • Интересные факты об измерениях и математике

Как измерить сопротивление с помощью мультиметра

Сопротивление — одна из наиболее важных измеряемых величин в электронике. По этой причине каждый мультиметр оснащен омметром. С помощью омметра как ремонтники, так и инженеры могут проектировать и устранять неполадки в различных электрических и электронных схемах.

Хотя значения сопротивления компонентов находятся в свободном доступе в Интернете, из-за различных факторов, таких как качество изготовления, погода, коррозия и общий износ, фактическое сопротивление может значительно отличаться. Вот почему каждый, кто работает с электроникой, должен научиться измерять сопротивление на лету с помощью мультиметра. Продолжайте читать ниже, чтобы узнать, как!

В чем измеряется сопротивление?

Электрическое сопротивление — вид силы, которая сопротивляется или препятствует прохождению электрического тока. Сопротивление измеряется в омах, представленных символом омега, Ω. Это одно из значений, рассчитываемых по закону Ома, наряду с напряжением и током.

При правильном значении сопротивления люди могут контролировать и направлять электрический ток. Сопротивление имеет множество возможных функций внутри цепи. Некоторые из наиболее популярных применений включают делители напряжения, настройку частоты и таймеров, управление функциями схемы и производство тепла.

Перед измерением сопротивления вы должны понять, что такое резистор, так как, скорее всего, это будет компонент, сопротивление которого вы будете измерять.

Что такое резистор?

Существует несколько электронных компонентов, специально разработанных для обеспечения сопротивления в цепи. Эти компоненты известны как резисторы. Резисторы можно разделить на два основных типа: линейные и нелинейные резисторы.

Линейные резисторы можно разделить на два типа: резисторы с постоянным значением (например, обычные сквозные резисторы) и переменные резисторы (например, потенциометры).

С другой стороны, нелинейные резисторы изменяют свое сопротивление в зависимости от различных обстоятельств, таких как температура, напряжение и освещение (например, термистор, диод).

Понимание допуска резисторов

Поскольку примеси могут вызывать сопротивление, каждый компонент в цепи будет иметь несколько уровней значений сопротивления. Даже медные провода, которые должны максимально эффективно передавать электричество, будут иметь небольшое сопротивление. В электронике хорошо то, что значения не обязательно должны быть идеальными, чтобы схемы работали. Нам просто нужно убедиться, что наши значения находятся в пределах допуска или погрешности.

Что касается резисторов, производители должны указывать допуск своих резисторов. Допуск резистора можно определить, посмотрев его спецификацию в Интернете или указав металлический цвет последней полосы, отмеченной на компоненте. Эти полосы будут окрашены в бронзовый (допуск ± 1 %), золотой (допуск ± 5 %) или серебристый (допуск ± 10 %). Для повседневных проектов «сделай сам» допуск ± 10% часто будет достаточным, но для точной работы может потребоваться допуск ± 5% или даже ± 1%.

Итак, при измерении сопротивления ожидайте, что значения не будут точными: резистор на 270 Ом может показывать 268 Ом или 272 Ом. Пока он не превышает допуск, указанный последней полосой резистора, все должно быть в порядке.

Где взять значения резисторов

Измерение сопротивлений в компонентах или узлах значительно улучшит ваши навыки поиска и устранения неисправностей в электронных схемах. И чтобы узнать, вышел ли из строя резистор или конкретный узел (не работает), вам понадобится ссылка на правильные значения.

Как указывалось ранее, вы можете найти значения сопротивления компонентов, если вы ищете в Интернете спецификации компонентов. Для обычных резисторов THT с фиксированным значением более удобным способом узнать их сопротивление является ознакомление с иллюстрацией цветового кодирования резистора ниже:

Чтобы прочитать цветовой код резистора, вам сначала нужно правильно сориентировать резистор. Помните, что при чтении резистора вы всегда читаете слева направо. Металлические цвета, такие как бронза, серебро и золото, должны быть ориентированы на крайнюю правую часть резистора.

На резисторе будет от четырех до пяти полос. На пятиполосном резисторе первые три полосы будут обозначать первые три цифры номинала резистора; четвертая полоса представляет собой десятичный множитель, указывающий, сколько нулей вы добавляете к первым трем цифрам. На четырехполосном резисторе только первые две полосы представляют цифры, а третья — десятичный множитель. Для обоих типов последняя полоса всегда будет металлической, что соответствует допуску резистора.

Если вы запомните эту схему цветового кодирования, у вас будет способ измерить сопротивление цепи без использования мультиметра.

Основные части мультиметра

Прежде чем измерять сопротивление, вам необходимо ознакомиться с мультиметром. Вообще есть два типа мультиметра: аналоговый и цифровой. Несмотря на различия в интерфейсе, оба могут измерять напряжение, ток и сопротивление. Вот иллюстрация обоих типов мультиметра и основных частей, которые необходимо знать для измерения сопротивления:

Как измерить сопротивление с помощью мультиметра

Теперь, когда вы знаете основы сопротивления и почему мы его измеряем, пришло время показать вам, как проверить сопротивление с помощью мультиметра.

Шаг 1: Вставьте разъем черного щупа в COM или общий порт мультиметра. Вставьте красный щуп во входной порт ома.

Шаг 2: Выберите функцию омметра на мультиметре и выберите диапазон сопротивления. Используйте переключатель функций, чтобы выбрать функцию омметра. Функция обычно обозначается символом омега (Ω).

Если вы используете мультиметр с автоматическим выбором диапазона, ваш омметр автоматически установит правильный диапазон сопротивления (поэтому нет необходимости его устанавливать). Что касается ручных мультиметров, вам нужно будет использовать переключатель функций, чтобы выбрать диапазон или сопротивления, которые вы собираетесь измерять.

Если вы измеряете резисторы THT, используйте схему цветового кодирования резисторов, чтобы оценить диапазон сопротивления, необходимый для настройки мультиметра. Если это резистор типа SMD (устройство для поверхностного монтажа), значение, скорее всего, будет написано на самом резисторе.

Если по какой-либо причине вы не можете его найти или значение слишком мало, чтобы увидеть его, вы можете найти его сопротивление в листе спецификаций. Если вы действительно не можете оценить его значение, просто установите диапазон на минимальное значение. Затем вы можете продолжить настройку диапазона, если омметр не показывает никакого значения.

Шаг 3: Возьмите красный и черный щупы и дайте каждому щупу коснуться металлических концов компонента или узла, который вы пытаетесь измерить.

Шаг 4: Посмотрите на дисплей значение сопротивления. Если вы используете мультиметр с автоматическим выбором диапазона, обязательно проверьте символ на дисплее. Символ «МОм» означает мегаомы (1 МОм = 1000 кОм), «кОм» означает килоомы (1 кОм = 1000 Ом), символ «Ом» означает омы (1 Ом = 1000 мОм). Если результатом является десятичное значение с символом «Ом», оно измеряется в миллиомах (мОм).

Соблюдайте осторожность при проверке цепей и компонентов

Работа с электронными и электрическими цепями сопряжена с определенными опасностями. Чтобы убедиться, что вы не повредите цепь, и для вашей личной безопасности, вы должны помнить следующее.

При измерении сопротивления омметром убедитесь, что цепь обесточена (за исключением случаев, когда это необходимо). Просканируйте цепь. Если вы видите катушку индуктивности, конденсатор или батарею, обязательно извлеките батарею, а затем разрядите цепь, подключив мощный резистор на обоих концах узла или компонентов.

Чтение значений сопротивления

И это все, что вам нужно знать об основах сопротивления и считывании значений сопротивления. Чтобы отточить свои навыки, попробуйте измерить сопротивление различных электронных компонентов (не забудьте разрядить конденсаторы и катушки) в цепи и вне ее. Знакомство с общими значениями резисторов и схемой цветового кодирования резисторов также поможет вам лучше научиться пользоваться омметром. Вы также можете научиться измерять напряжение и ток, так как это значительно расширит ваши возможности по устранению неполадок.
