Кад программы: 30 лучших программ для начинающих CAD

Кад программы: 30 лучших программ для начинающих CAD

Содержание

12 лучших бесплатных программ САПР

Программное обеспечение автоматизированного проектирования (САПР) используется инженерами и архитекторами для создания, изменения, анализа и оптимизации конструкции. Это помогает им улучшить качество дизайна, повысить производительность и улучшить взаимодействие с помощью документации.

Также называемый инструментом CADD (автоматизированное проектирование и черчение), он в основном используется для проектирования кривых, фигур и твердых тел в 2D и 3D пространстве. Фактически, он стал важным инструментом для протезирования, аэрокосмической, автомобильной и судостроительной промышленности.

Из-за своего огромного экономического значения САПР стала значительной движущей силой исследований в области компьютерной графики (как программной, так и аппаратной), дискретной дифференциальной геометрии и вычислительной геометрии.

Эти инструменты обычно стоят больших денег. И если вы новичок, который только начал погружаться в программное обеспечение САПР, это определенно будет проблемой. К счастью, на рынке существует множество бесплатных инструментов, которые позволяют с легкостью создавать, проверять и управлять сложными проектами.

Мы перечислили лучшие бесплатные программы САПР, которые уже доказали свою полезность. Вы можете выбрать любую из них в зависимости от характера бизнеса или конкретных потребностей вашего проекта.

12. LibreCAD

Платформа: Windows | Mac | Linux
Плюсы: Имеет впечатляющий набор инструментов и хорошо настраиваемый внешний вид.

LibreCAD – это CAD-приложение с открытым исходным кодом для 2D-проектирования. В нем есть продвинутая система привязки, блоки, штриховки, слои, шаблоны и различные категории инструментов, такие как линия, сплайн, полилиния, текст, размеры и многое другое.

Это позволяет пользователям создавать сложные модели, редактировать предыдущие модели и добавлять несколько слоев в течение нескольких минут. Интерфейс доступен на 30 различных языках.

И что самое приятное, пользователи могут свободно загружать, развертывать или распространять инструмент, не беспокоясь о нарушении авторских прав.

11. QCAD

Платформа: Windows | Mac | Linux
Плюсы: Создает яркие, высоко детализированные технические чертежи.

QCAD – это САПР-приложение с открытым исходным кодом для проектирования объектов в 2D. Вы можете создавать технические чертежи, такие как планы интерьеров, механические компоненты, схемы и диаграммы.

Программное обеспечение разработано с учетом расширяемости, модульности и переносимости. Интуитивно понятный интерфейс позволяет легко создавать и изменять линии, дуги, окружности, эллипсы, тексты, размеры, сплайны, полилинии, штриховки, заливки и растровые изображения.

Хотя вы можете одновременно открывать несколько вкладок с разными проектами, программное обеспечение иногда зависает при больших нагрузках.

10. Bentley View

Платформа: Windows
Плюсы: просматривайте и анализируйте более 50 форматов файлов, включая изображения САПР и растровые изображения.

Bentley View можно использовать в качестве программы просмотра САПР или чтения AutoCAD. Она позволяет искать объекты, точно измерять расстояния и площади, а также печатать чертежи с точным масштабированием.

Считаясь самым мощным в отрасли средством просмотра, Bentley View может открывать чертежи в форматах DXF и DWG с той же точностью, что и авторское программное обеспечение.

Она поддерживает более 50 форматов файлов и предлагает расширенные функции просмотра. Например, вы можете перемещаться, динамически исследовать и анализировать модели, изменяя их атрибуты отображения, такие как высота, наклон и угол наклона.

9. Tinkercad

Платформа: Веб-интерфейс
Плюсы: увлекательный способ 3D-проектирования; чрезвычайно проста в использовании.

Tinkercad – это простой инструмент 3D проектирования, специально разработанный для детей. С его помощью можно создавать домашний декор, игрушки, украшения, прототипы и многое другое.

Она работает как онлайн-приложение: как только вы зарегистрируетесь и войдете в систему, перед вами откроется интуитивно понятный интерфейс для создания удивительных деталей и экспорта их для 3D-печати. Существует множество моделей и примеров (которыми делятся другие пользователи), доступных для загрузки.

Tinkercard также позволяет проектировать конструкции с использованием трюков Lego и экспортировать 3D-модели в Minecraft Java Edition.

8. nanoCAD

Платформа: Windows
Плюсы: Может создавать профессиональные проекты и чертежи в различных форматах.

nanoCAD – это легкое приложение с простым интерфейсом, мощными инструментами черчения и проектирования, совместимостью с родным DWG и открытым API.

Программное обеспечение создано для создания конструкторской и проектной документации для всех отраслей промышленности. Вы можете создавать множество технических чертежей для различных целей, от инженерных схем до векторного искусства.

В программе также предусмотрены команды редактирования объектов, позволяющие изменять чертежи с минимальным количеством щелчков мыши. Расширенные возможности определения размеров, многократно используемые блоки и ссылки на внешние чертежи, безусловно, ускорят процесс создания чертежей.

7. OpenSCAD

Платформа: Windows | Mac | Linux | Unix-like
Плюсы: Экструзия 2D-примитивов в 3D-пространство; галерея ранее созданных объектов.

OpenSCAD – это модульная программа, основанная только на сценариях, которая позволяет создавать 3D CAD объекты. Она считывает файл сценария (содержащий описание объекта) и визуализирует 3D-модель из этого файла.

Это дает разработчикам полный контроль над процессом моделирования и позволяет им легко изменять любой этап процесса или создавать конструкции, определяемые настраиваемыми параметрами. Программа в основном используется для создания 3D-печатных деталей, которые экспортируются в формате STL.

Хотя OpenScad – мощный инструмент, уровень его сложности требует определенных навыков программирования. Программа была рекомендована как САПР-программа начального уровня для разработки научных инструментов с открытым исходным кодом для исследований и образования.

6. BRL-CAD

Платформа: Windows | Mac | Linux | Солярис | BSD
Плюсы: используется конструктивная твердотельная геометрия (CSG) вместо представления границ.

BRL-CAD оснащена интерактивным редактором геометрии, инструментами обработки изображений и сигналов. Она имеет компьютерную сетевую поддержку распределенного буфера кадров и поддержку трассировки лучей для геометрического анализа и визуализации графики.

Хотя программа может использоваться для широкого спектра графических и инженерных приложений, она показывает исключительные результаты в баллистическом и электромагнитном анализе. А поскольку в ней используется CSG, она может исследовать такие физические характеристики, как баллистическое проникновение и радиационный, тепловой и другие виды переноса.

Кроме того, обширная документация и кодирование обеспечивают глубокое и увлекательное знакомство с программой.

5. ZBrush

Платформа: Windows | Mac
Плюсы: ориентирован на “органические” модели и моделирование персонажей.

ZBrush делает 3D-скульптурирование и проектирование очень простым и удобным. Хотя программа в основном ориентирована на концепцию лепки из глины, вы можете использовать ее для проектирования сложных структур и существ, таких как дракон или Годзилла.

Либо начните с нуля, либо импортируйте файлы OBJ. Элементы управления похожи на большинство стандартных 3D-инструментов, поэтому не придется долго учиться. Вы найдете десятки скульптурных кистей, опций управления и сочетаний клавиш, а также удобные подсказки в нижней части экрана.

Это не просто инструмент для лепки, с его помощью можно рисовать прямо на сетке и генерировать текстуру. Многие профессионалы используют его как средство быстрой разработки без больших затрат ресурсов дорогостоящего 3D-программного обеспечения.

4. SketchUp

Платформа: на основе браузера (с хранилищем 10 ГБ)
Плюсы: Имеет несколько инструментов для создания презентаций, которые помогают создавать сложные модели.

SketchUp – это программа 3D-моделирования для широкого спектра приложений для рисования, включая машиностроение и гражданское строительство, ландшафтную архитектуру, дизайн интерьера, а также дизайн фильмов и видеоигр.

Бесплатная версия SketchUp поставляется с большим количеством полезных инструментов, поэтому новичкам сложнее решить, стоит ли сразу переходить на Pro.

Чертежи можно сохранять локально и в облаке (как файл SKP), а также экспортировать в файл STL для 3D-печати. В целом, это очень мощный инструмент с потрясающим интерфейсом и возможностями навигации, и как только вы освоите его, вы сможете создавать невероятно сложные модели с минимальными затратами.

3. BricsCAD Shape

Платформа: Windows | Mac | Linux
Плюсы: Минимальный интерфейс; высокая точность твердотельных моделей.

BricsCAD Shape – это бесплатный инструмент концептуального моделирования от компании Bricsys. Он специально разработан для начинающих пользователей САПР, чтобы помочь им сразу же начать моделировать в 3D.

Его упрощенный пользовательский интерфейс показывает только основные инструменты, чтобы вы не были перегружены и не отвлекались. Имеется библиотека текстур, материалов и предварительно созданных 3D-компонентов, таких, как мебель и объекты. Вы можете перетаскивать, соединять, толкать/вытягивать и выдавливать их так, как вам нужно.

В отличие от других инструментов САПР, твердотельные модели Shape обладают высокой точностью. Каждый элемент, который вы создаете в этом программном обеспечении, можно глубоко настроить в любое время и на лету.

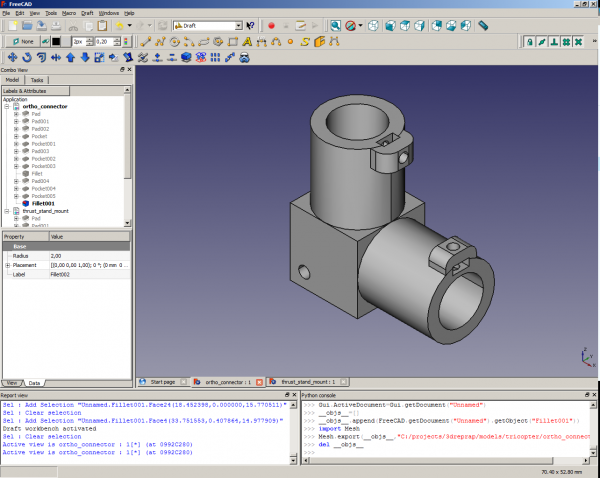

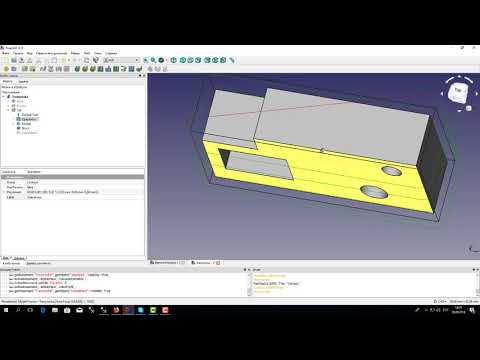

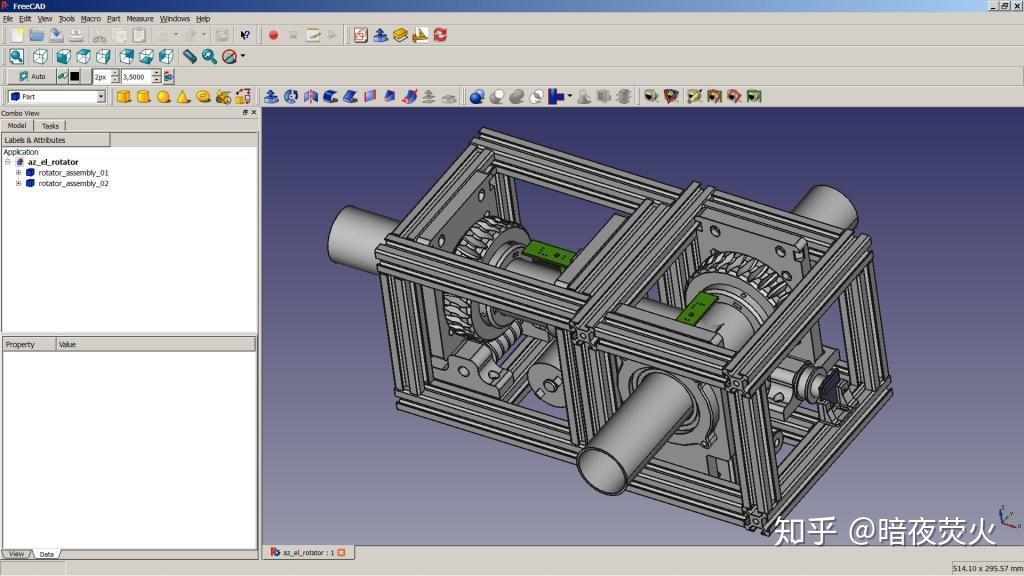

2. FreeCAD

Платформа: Windows | Mac | Linux
Плюсы: Полнофункциональное программное обеспечение с пожизненными действующими лицензиями; поддержка преданной группы квалифицированных разработчиков.

FreeCAD – это модульный инструмент с открытым исходным кодом и поддержкой метода конечных элементов (МКЭ). В нем используется геометрическое ядро на основе OpenCasCade, которое позволяет выполнять различные операции над сложными трехмерными структурами.

Имеется множество компонентов для извлечения деталей конструкции из 3D-моделей и создания высококачественных чертежей, готовых к производству. Он оснащен всеми необходимыми функциями. Вы получаете информационное моделирование зданий (BIM), вычислительную гидродинамику, рабочие столы Geodata, рабочий стол Path, а также модуль симуляции роботов для анализа их движений.

Хотя программное обеспечение создано специально для проектирования механических изделий, его можно использовать и в других отраслях, таких как архитектура, строительство и электротехника. Будь вы программист, опытный дизайнер, любитель или студент, вы будете чувствовать себя в FreeCAD как дома.

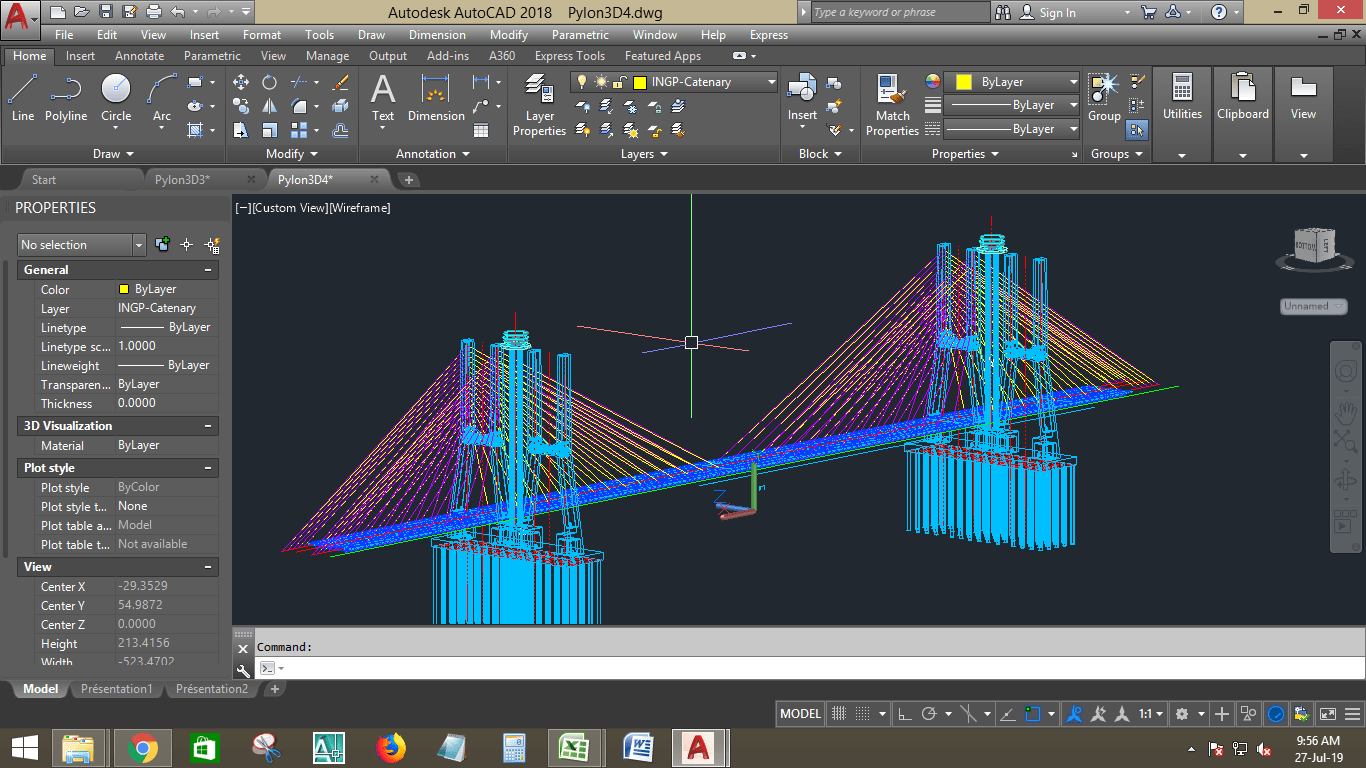

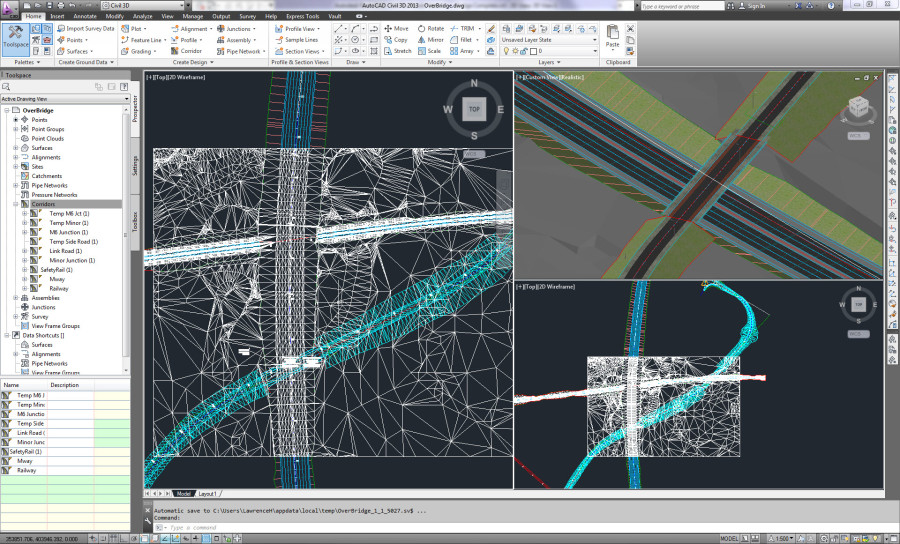

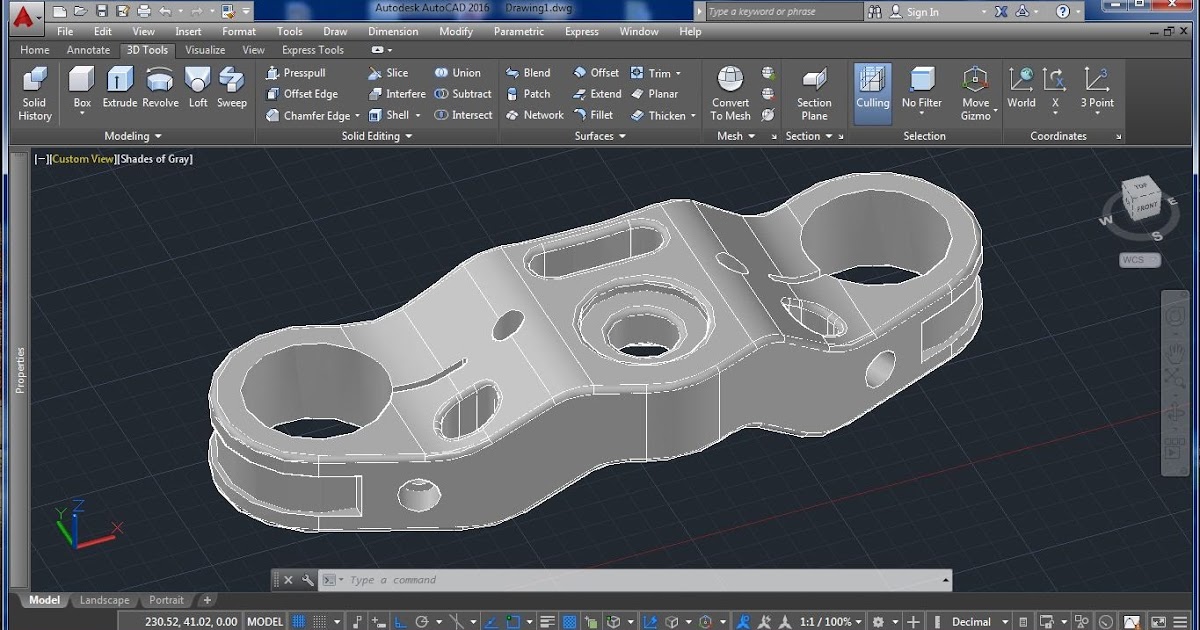

1. AutoCAD

Платформа: Windows | Mac | iOS | Android
Плюсы: Это отраслевой стандарт; повышайте продуктивность и совместную работу в режиме реального времени.

AutoCAD – это приложение для черчения, разработанное и продаваемое компанией Autodesk, лидером в области программного обеспечения для трехмерного проектирования и дизайна. Это очень мощный инструмент, который широко используется архитекторами, графическими дизайнерами, инженерами, руководителями проектов, градостроителями и другими специалистами.

С AutoCAD ваши возможности в области проектирования, моделирования и проектирования не ограничены. Для ускорения рабочего процесса и повышения производительности он предлагает специализированные функции и библиотеки для механического проектирования и 3D-маппинга.

Для студентов и преподавателей полнофункциональная версия AutoCAD доступна бесплатно. Однако у этой версии есть один недостаток: на каждом созданном вами чертеже вы увидите водяной знак, который означает, что файл был создан с помощью непрофессиональной версии.

Часто задаваемые вопросы

Что такое САПР и в чем ее преимущества?

САПР расшифровывается как Computer-Aided Design (автоматизированное проектирование). Этот термин означает использование машин (таких как настольные компьютеры, ноутбуки, планшеты и смартфоны) для создания, анализа, изменения и оптимизации дизайна.

Программное обеспечение облегчает эту задачу: оно позволяет спроектировать сложную модель в воображаемом пространстве, позволяя визуализировать такие атрибуты, как расстояние, ширина, толщина, высота, материал и цвет, прежде чем модель будет использована в реальном мире.

Существует несколько преимуществ программного обеспечения САПР. Например, оно позволяет вам

  • Создавайте и визуализируйте трехмерные объекты и вносите изменения с меньшими усилиями
  • Добавьте столько деталей, сколько захотите, и доведите объект до определенного уровня.
  • Выполните моделирование, чтобы проверить наличие дефектов и изъянов в конструкции.
  • Улучшение коммуникации с помощью документации
  • Используйте технологии изготовления и сторонние инструменты, чтобы преобразовать ваш цифровой дизайн в физический объект.

Каким было первое программное обеспечение САПР?

В 1963 году компьютерный ученый Айвен Сазерленд разработал программу Sketchpad в рамках своей докторской диссертации. Он позволял пользователям рисовать простые формы на экране компьютера, сохранять их и вызывать позже.

Sketchpad стал пионером в области взаимодействия человека и компьютера и считается важной вехой в развитии компьютерной графики. За это революционное изобретение Сазерленд получил премию Тьюринга (1988) и Киотскую премию (2012).

Сколько существует типов программного обеспечения САПР?

За последние 5 десятилетий программное обеспечение САПР сильно усовершенствовалось. Каждый год мы видим новые функции, которые еще больше повышают точность проектирования и рабочего процесса. На сегодняшний день все существующие инструменты САПР можно разделить на четыре группы:

  1. 2D САПР
  2. 3D САПР
  3. 3D каркасное моделирование и моделирование поверхностей
  4. Твердое моделирование

Каковы основные области применения САПР?

САПР, наряду с другим программным обеспечением, широко используется в графическом дизайне, проектировании изделий, архитектуре и машиностроении.

Некоторые из наиболее распространенных целей включают спецэффекты в кино, дизайн одежды, протезирование, дизайн интерьера и планирование помещений, судостроение, автомобильную и аэрокосмическую промышленность и многое другое.

Сколько зарабатывают дизайнеры САПР?

В США средняя базовая зарплата дизайнера САПР составляет 55 000 долларов в год. Это 26,44 доллара в час. Те, кто находится в нижних 10%, например, на начальном уровне, зарабатывают около $45 000 в год. В то же время верхние 10% получают в среднем $81 000 в год.

Что такое CAD и CAM системы, особенности программ и расшифровка аббревиатуры КАД на zwsoft.ru



ZWCAD 2023 Professional (локальная лицензия)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

77 000 ₽

ZWCAD 2023 Professional (годовая лицензия)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии. Срок действия лицензии – 1год.

39 600 ₽

ZWCAD 2023 Standard (локальная лицензия)

Базовый САПР. Поддержка форматов DWG, DGN

40 600 ₽

ZWCAD 2023 Standard (годовая лицензия)

Базовый САПР. Поддержка форматов DWG, DGN

20 880 ₽

CAD и CAM системы: что это такое

Платформы помогают при работе с чертежами, графиками и списками, связанными со строительством и дизайном-проектированием. Разработка в электронном виде позволяет делать правки, которые не отразятся на макете, ведь при печати будет виден лишь последний вариант. Плюсом является повышение продуктивности, ведь пока происходит автоматизированная работа, человек может выполнять следующий этап, ускоряя время выполнения задачи. Качество разработанных графиков, документов и моделей высокое, поскольку процесс машинального выполнения не раз совершенствовался опытными специалистами.

Преимуществом КАДа является уменьшение себестоимости производства. Если средства, затраченные на выполнение плана, остаются, то они уходят в пользу компании, ее работников и на закупку новейших версий продукции. По окончанию разработки объемной модели, платформа выдает перечень материалов, из которых изготовление было бы выгоднее и удобнее. Ноутбук или ПК могут находиться в любой точке мира, однако процесс производства не будет зависеть от геолокации.

Большинство фирм отдает предпочтение системам, которые работают быстро, качественно, имеют понятный и удобный интерфейс, но при этом недорого стоят. Одним из сайтов, пользующимся популярностью у строителей и инженеров, где можно найти такую платформу, является ZWSOFT. На этой странице вы сможете подобрать устраивающий вас по цене и функционалу аналог автокада. Современные CAD системы – это совокупность мощностей, которые осуществляют исполнение основных задач инженерии и дизайна.

В них входят:

  • Создание трехмерных (объемных) моделей.
  • Разработка чертежей и графиков по алгоритмам, внесенным в базу.
  • Составление документации по стандартной схеме, где происходит выявление характеристик по объектам.

Благодаря САПРу оптимизируется работа во многих фундаментальных направлениях, повышающих уровень жизни.

Например, в архитектуре и строительстве приложения такого типа подходят для планирования и детализации внешнего и внутреннего вида зданий. Типовые постройки сдаются быстрее заявленного срока, ведь разработки готовы заранее. Для большинства компаний, чья работа зависит от массивных чертежей и шаблонов, регламентировано наличие CAD для каждого уполномоченного сотрудника.

Особенности CAD систем

Обеспечение может иметь различия и по набору расширений для выполнения задач разного уровня сложности. О наполнении пакета системы можно почитать в инструкции от производителя. К каждому типу с фиксированной периодичностью выпускаются дополнения, вносящие новые процедуры и корректирующие работу платформы.

Можно разделить функционал программ для инженеров и дизайнеров по следующим критериям:

  • Сложность модели, которую необходимо создать.
  • Количество модулей при производстве макета.
  • Тип разрабатываемого объекта.
  • Объем трехмерной детали и количество уровней в структуре исполнения.
  • Степень автоматизации процесса черчения, производства документов и макетов.
  • Вид документов и объем информации, переработанной для их заполнения.
  • Цельность процесса производства. Если продукт был сделан не за один запуск программы, требуется либо система большей мощности, либо повторное использование. Последнее противоречит цели использования КАДа – экономии ресурсов.

Универсальным является софт, объединяющий в себе комплексный и интегрированный функционалы. Компании отдают предпочтение им, ведь они подходят для всех сотрудников. Чаще уполномоченные представители фирм заказывают пакеты программ на сайте zwsoft.ru, где опытные сотрудники консультируют клиентов при наличии вопросов и представляют виды программ с их функционалом. Посетители сайта видят обновление версий платформ, а затем принимают решение о том, какой лучше купить.

Существуют платные и бесплатные системы, обновленные версии делятся на такие же подвиды. Вопросы от клиентов и посетителей собраны в разделе «Форум», где ведется диалог между разработчиками и пользователями. Разнообразие профессий, которым необходима автоматизация на начальном этапе работы, велико. Дизайнеры, строители, математики, инженеры, архитекторы, медики, программисты, технологи – всем необходимы узко специализированные платформы, позволяющие работать в определенной сфере.

В каждый тип КАД систем включается набор задач, выполнение которых ускоряет работу человека определенного рода занятий. САПР разрабатывают программисты совместно со специалистами разных областей, на которые рассчитаны узкопрофильные версии приложения. Существует несколько типов таких систем, и разнообразие CAD программ помогает ответить на вопрос о том, что это такое.

  • Для математиков и строителей подходят платформы, в которых автоматически происходит геометрическое моделирование. Можно настроить функцию 3D Modeling, если решение задачи этого требует.
  • Для этих же специалистов существует усложненная программа с большим набором автоматизации. Двухмерное и трехмерное проектирование может быть подкреплено документацией, данные по которой берутся из характеристик объектов.
  • Для архитекторов, дизайнеров и инженеров разработано создание чертежей и дальнейшее проектирование по ним.
  • Существует возможность сохранения и печати электронного шаблона на бумаге любого размера.
  • Для программистов созданы средства CAE, облегчающие анализ ПО и устранение неполадок в работе операционной системы.
  • Для технологов существует специальный набор настроек CAD и САПР, позволяющий контролировать технологическую подготовку процесса производства тех или иных продуктов. Программа автоматически составляет отчет, куда включается процентное соотношение ошибок и успешно выполненных норм.

Подробнее остановимся на системах, которые используют врачи для анализа заболеваний и общего состояния организма

Программы КАД в медицине

Отдельным семейством платформ являются CAD/CAM системы, ориентированные на анализ здоровья человека. Без них невозможно обойтись при создании искусственного органа или заполнения форм бланков регистрации пациента. Принцип работы такого софта следующий:

  • Создание трехмерной модели в электронном виде.
  • Проверка ошибок и общий анализ объекта.
  • Изготовление протеза на фрезерном блоке.

Стоматологи пользуются программой чаще и продуктивнее. Неудовлетворительное состояние зубов может привести к инфекционным заболеваниям полости рта или всего организма, поэтому необходимо как можно скорее воздействовать на источник проблемы. Быстрая работа автоматизированного оборудования позволяет сократить сроки обслуживания клиента. Экономия времени больного является частью заботы о нем со стороны медицинского учреждения. Иногда результаты анализов и слепки появляются в день обращения в поликлинику, то есть он сразу идет с ними к своему врачу и проблема решается в течение нескольких часов.

Преимущества использования дантистами CAD следующие:

  • Быстрое и безошибочное создание слепка. Поскольку работа механизирована, исключается человеческий фактор и ошибки по невнимательности персонала.
  • Сохранение каркаса в базе данных в электронном виде. Функция позволяет в дальнейшем создать отчет по объекту.
  • Возможность внесения доктором корректировок. При необходимости, зубной врач может поправить деталь слепка по желанию клиента. Например, если делается каркас для создания брекетов, а у пациента есть дополнительные пожелания.

Разработаны специальные станки, оборудованные числовым программным управлением, что реализует возможность создания слепков и коронок за считанные минуты. ЧПУ получает информацию от КАД и отливает объект по чертежу с учетом всех внесенных правок. Благодаря CAD была усовершенствован принцип создания коронок. Макет может быть изготовлен из оксида циркония. Этот материал не вызывает аллергических реакций и отличается высокой биосовместимостью. Импланты выглядят более естественными, ведь специалист может выбрать подходящий оттенок. Цвет будет учитываться при покрытии искусственного зуба керамической массой. Софт может предложить использование других материалов, например, хром, пластмассу, воск, титан. С медицинской и практической точек зрения наиболее подходящим по всем параметрам является оксид циркония.

Что обозначает аббревиатура CAD

В государственных стандартах и учебниках по проектированию чаще встречается аббревиатура САПР, которую можно истолковать как «Система автоматизации проектных работ». В документах можно найти толкование «Система автоматизированного проектирования», но эта формулировка применима не только к программному обеспечению, то есть не соответствует сути работы. Для перевода САПР на английский язык зачастую используется аббревиатура CAD. По ГОСТу это словосочетание приводится как стандартизированный англоязычный эквивалент термина «автоматизированное проектирование». Но КАД системы не полностью автоматизированы, для установления команд в 65% случаев требуются действия со стороны человека.

Полная автоматизация происходит лишь на немногих платформах и относится к нетрудным, прописанным в базе, действиям. С этой точки зрения, аббревиатура САПР подобрана некорректно. В расшифровке CAD, CAM, CAE легко ошибиться и запутаться, необходимо усвоить, что все эти приложения разработаны с целью помочь при проектировании и контроле за модулями производства.

Международная классификация CAD, CAE, CAM

Согласно современной классификации системы делятся на:

  • Позволяющие создать трехмерную модель объекта в электронном виде. Благодаря им появилась возможность разобрать процесс создания на фазы: от чертежа до производства. Эти обеспечения называются КАД.
  • Отображающие электронное описание предмета. Технология собирает данные о модели на протяжении всего ее существования: от проектирования до продажи и уничтожения. Обобщенное наименование таких платформ – CAE, эти приложения используются во всех отраслях торговли и промышленности.
  • Чертежные автоматизированные конструкции, появившиеся еще в 70-х гг. Именно их создание стало точкой отсчета в развитии автоматизированной помощи работникам определенных родов деятельности. Приспособления, с помощью которых проводятся простейшие операции, программисты определяют как CAM системы.

Такое четкое разделение помогает ориентироваться на всемирном рынке компьютерного обеспечения. При выпуске программы, изготовитель указывает тип CAD, согласно общепринятой международной классификации. Закупщик может ознакомиться с документами и понять, к какому поколению относится определенный продукт, какая польза от него будет на производстве. Мы разобрались в том, что такое КАД системы и какую роль они играют в оптимизации современного рабочего процесса. Руководители компаний, понимающие, что экономия средств и времени может снизить себестоимость, активно закупают программы CAD.
