Как чертить на компьютере. Компьютерные курсы
Еще недавно все чертежи выполнялись специалистами только на бумаге, а сегодня появилась возможность модернизировать процесс разработки всевозможных чертежей и планов. Это черчение происходит с использованием компьютерных технологий, а инженеры используют для работы профессиональную программу AutoCad, которая позволяет создавать точные и качественные документы. О том, как изучить данную программу, вы можете изучить на нашем сайте: Компьютерные курсы в Киеве.
Освоить данную программу вполне возможно – после нескольких тренировки вы уже сможете выполнять небольшие чертежи, используя основные функции программы. Долее, по мере приобретения навыков Вы сможете использовать и более сложные возможности программы. Самый простой чертеж – тот, который составлен при помощи линий и отрезков.
Откройте программу AutoCad и начертите первую линию. Для этого нужно выбрать на панели инструментов (в верхнем меню) пиктограмму «Отрезок».
От Вас требуется указать первую и последнюю точки нужного отрезка, и программа создаст эту линию. Если Вам понадобится сделать линию перпендикулярной к той, что уже начерчена, то воспользуйтесь клавишей F8.
Из всех имеющихся команд Автокада ключевыми, которые наиболее часто используются в работе, являются следующие: копирования и перенесения, поворота и удаления. Без них невозможно освоить принципы компьютерного черчения. Клавиши поворота и копирования, перенесения и удаления можно найти на панели инструментов программы. Для применения команды к заданному объекту нужно выделить его, а следом нажать на пиктограмму нужной команды.
Определитесь с начальной точкой отсчета, а после этого укажите конечную точку на экране. Для того, чтобы удалить объект, выделите его таким же способом и нажмите Delete.
В любом случае начинать чертеж следует с обозначения линий оси. Необходимый для этого инструмент – отрезка. Следует провести отрезками перпендикулярные линии (две) – вертикальную и горизонтальную.
Затем выделите созданный объект и , сделайте копию и передвиньте на нужное расстояние, которое определяется в количестве осей. В результате должна получиться сетка заданного размера.
Отметьте созданные линии и откройте окно их свойств. Выберите в качестве типа линии штрих-пунктир. Затем, учитывая направляющие осей, начинайте выполнять основные линии чертежа сплошными отрезками. Ось, по которой идет линия чертежа, выделите, а затем сделайте ее копию на равных расстояниях в обе стороны.
Теперь у вас будет ровная часть детали. Следует выделить ее и установить в качестве выбранного типа линии в свойствах. Чтобы не делать пересечения линий, выберите опцию «Сопряжение» и, зажав Shift, кликните на линии.
Кроме отрезков для нанесения различных элементов на чертеж, можно воспользоваться инструментом окружности.
Автор Сергей Панин.
Якщо ви помітили помилку, виділіть необхідний текст і натисніть Ctrl + Enter, щоб повідомити про це редакцію
Как сделать чертёж грамотно, чисто и быстро? Жми.

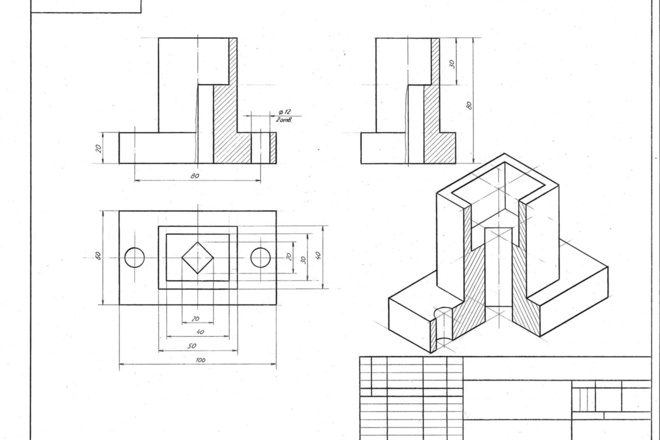

..Сложности с тем, как сделать чертёж, возникали у студентов технических специальностей во все времена. Особенно тяжело приходится тем, кто старается быть успешным по всем направлениям учебной деятельности, ведь чертежная работа отнимает много времени и сил. Задолженности же по изучаемым дисциплинам чреваты недопуском к зачетам и к экзаменам, и, в конечном итоге, отчислением из учебного заведения.
Будущие инженеры обязательно изучают начертательную геометрию и инженерную графику. Впоследствии им придется самостоятельно делать чертежи и читать их. Подобные дисциплины предполагают наличие у учащихся большого багажа знаний, навыков геометрических расчетов и развитого пространственного мышления.
Все это приходит постепенно, с опытом. На начальном этапе черчение вызывает определённые трудности. Даже самые прилежные учащиеся на первом-втором году обучения могут делать только элементарные расчеты и самые простые чертежи. Далеко не всем удается за короткий период освоить азы чертежных программ.
О том, каким усидчивым, аккуратным и терпеливым нужно быть для того, чтобы выполнить красивый чертеж, даже не нужно говорить. Студенту на подобную работу нужно раз в 10 больше времени, чем опытному инженеру. Кстати, специалисту на то, чтобы сделать чертеж средней сложности в формате А1 в 3-х проекциях нужно около 24 часов рабочего времени.
Еще одна проблема того, как сделать чертёж, — это его оформление. Готовый материал должен отвечать всем требованиям ГОСТа и ЕСКД, каждая мелочь должна быть учтена и отображена, каждая линия (и сплошная, и прерывистая) должна иметь определенную толщину.
Нелегко делать чертежи и при отсутствии нормально обустроенного рабочего места. Нужен не только кульман, но и мощная лампа, набор карандашей и линеек. Нужно знать и профессиональные секреты чертежников, например, как стереть линию и не развести «грязь». Студентам же чаще приходится работать на обычных столах, совершенно не приспособленных для черчения.
Чертить приходится обычными простыми карандашами, которыми сложно добиться линий нужного качества.
Важно, что некоторым студентам, которые легко усваивают теоретическую часть начертательной геометрии, совершенно не дается ее практическая часть: сам чертеж. Они смогут его прочитать и даже найти ошибки, но самостоятельно сделать качественную работу неспособны.
Естественно, что во всех случаях, описанных выше, конечный результат будет в лучшем случае неудовлетворительным. Поэтому работу, что логично, не примут, а отправят на доработку. Учитывая, что придется вновь стирать, в том числе, толстые линии, качество чертежа только снизится, либо его придется переделать заново начисто, что приведет к значительным дополнительным затратам времени.
Есть ситуации, когда правильнее доверить решение своих проблем профессионалам. За умеренную сумму Вы получите чертеж, который устроит преподавателя, и уверенность в том, что все расчеты верны, а правила, принятые у чертежников, будут соблюдены.
Сегодня уже сложно найти специалиста, который способен и грамотно начертить чертеж, и дать гарантию на свою работу. У нас такие люди есть!
Наши специалисты уверенно работают вручную и в программах: «Компас» или AutoCAD. Они готовы помочь с:
- начертательной геометрией;
- инженерной графикой;
- чертежами к курсовым и дипломным работам.
Оставьте заявку на сайте. Через 20-30 минут Вам позвонит профильный специалист, чтобы обсудить детали предстоящей работы, определить цену. Стоимость услуг наша компания определяет с учетом финансовой ситуации основных заказчиков, а студенческий бюджет никогда не бывает профицитным.
Заказывайте решение задач по начертательной геометрии заранее: услуга очень востребована, а ее исполнение занимает много времени даже у опытных чертежников.
Наши специалисты способны сдать готовую работу и в сжатые сроки, но это увеличит Ваши расходы. К тому же, некоторые преподаватели принципиально не принимают чертежи с первого раза. Доработка также требует времени, а ведь зачастую нужно успеть сдать материал к контрольной дате: к зачету или к экзамену. При пропуске сроков могут и не допустить к аттестации.
Если нужно решить вопрос с черчением, обращайтесь к нам, потому что это:
- удобно — после приема Вашего заказа о чертеже позаботится высококвалифицированный специалист;
- качественно — весь материал излагается максимально подробно с учетом требований вуза, ГОСТов и ЕСКД;
- своевременно — безукоризненное соблюдение сроков наши специалисты гарантируют;
- доступно, ведь наши цены минимальны.
Ваша работа будет грамотной и изящной, так как сделать чертёж, Вы доверите нам!
Как сделать свои собственные чертежи вашего изобретения | Work
Автор Chron Contributor Обновлено 06 июля 2020 г.
Одним из важных шагов в защите вашей идеи нового изобретения является подача заявки на предварительный патент. Однако во многих случаях, прежде чем вы сможете подать заявку в Ведомство США по патентам и товарным знакам (USPTO), вы должны приложить чертеж или план своей идеи. Этот план создает визуальную документацию вашего изобретения. Один из способов создать план — заплатить профессиональному рисовальщику, который нарисует его для вас. Однако есть и другие способы.
Карандашный набросок
Один из самых простых способов сделать чертеж изобретения — это набросать его с помощью карандаша и блокнота для рисования. Карандашным наброском вы просто создаете любительский рисунок того, как вы представляете себе продукт «мысленным взором». Карандашный набросок также предлагает подробные инструкции о продукте. Рисуя карандашный набросок, держите под рукой ластик, чтобы исправить ошибки в рисовании. Как только вы будете удовлетворены карандашным наброском, обведите его чернильной ручкой.
Обводя эскиз, вы защищаете целостность своего рисунка.
Чертежи САПР
Создайте чертеж вашего изобретения с помощью автоматизированного проектирования, также называемого САПР. Чертеж САПР создается с использованием вашего компьютера и специализированной программы САПР. Программное обеспечение САПР не сложно в использовании. Однако для совершенствования ваших рисунков может потребоваться практика. Выбирайте между двух- и трехмерными программами САПР. Чертеж 2D CAD будет выглядеть довольно упрощенно. Чтобы добавить больше глубины вашему рисунку или выделить изображение, подумайте о 3D CAD. 3D-программы обычно стоят дороже, чем 2D-программы.
Прототип
Прототип — это материальная модель вашего изобретения. Создавая прототип, вам не нужно беспокоиться о том, чтобы нарисовать фактический план. Прототип служит вашим планом. Здорово, если у вас есть необходимые навыки для создания собственного прототипа. В противном случае вы можете нанять независимого подрядчика для создания прототипа для вас.
Когда ваша модель будет готова, сфотографируйте ее. Обязательно сделайте снимок со всех сторон, сверху, снизу, спереди, сзади, слева и справа. Прежде чем раскрывать детали своего изобретения третьему лицу, разумно попросить его подписать соглашение о неразглашении или конфиденциальности.
Журнал изобретателя
В дополнение к чертежу целесообразно вести журнал изобретателя, или записную книжку. Эта книга похожа на дневник, в котором ведется хроника изобретения вашего продукта с момента зачатия. Используйте книгу, чтобы задокументировать каждое ваше мнение о вашем продукте.
Детали не слишком малы для регистрации. Журнал регистрации изобретателя может быть более ценным, чем проект, особенно если кто-то подаст заявку на патент раньше вас. Журнал регистрации помогает доказать, что вы были первым, кто действительно изобрел продукт. Журнал учета должен содержать последовательно пронумерованные предварительно напечатанные номера страниц, что позволяет легко определить, добавлены ли страницы или вырваны.
Национальный институт здравоохранения рекомендует, чтобы ваш журнал был засвидетельствован, подписан и датирован, прежде чем подавать заявку на патент.
Ссылки
- Компания Invents: Как сделать патентные чертежи для вашего изобретения
- NOLO: Как защитить свое изобретение при его подаче
- Национальный институт здравоохранения: Изобретения и патенты: Практическое руководство
- ) Руководство по подаче заявок на патент
Как нарисовать план этажа в масштабе
Если вы когда-нибудь хотели научиться рисовать план этажа, то у меня есть вы. Я покажу вам, как легко нарисовать свой собственный план этажа, и дам вам два способа сделать это. Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы можете это сделать!
Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендуемый продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.
Будьте уверены, я не буду рекомендовать продукт, который не стал бы использовать сам. Для ознакомления с полными политиками и раскрытием информации нажмите здесь.
Этот пост предназначен для разработки плана этажа для реальной жизни. Я научу вас, как нарисовать базовый план этажа в масштабе и как сделать шаблоны мебели, используя грубый набросок, бумагу с сеткой и/или обычную бумагу.
Вы узнаете, что хорошей идеей будет начертить план этажа, чтобы убедиться, что у вас достаточно места для мебели, которую вы планируете купить. Это лучший способ убедиться, что вы не тратите деньги на мебель, которая не вписывается в ваше пространство.
Кстати, это тот же процесс проектирования, который дизайнеры использовали бы для планирования пространства, если бы у них не было дорогого программного обеспечения для проектирования и им приходилось использовать традиционные методы.
Этот пост не для рисования профессиональных планов этажей. В этом посте я не буду рассказывать о чертежах фасадов или видах фасадов, архитектурных чертежах, новом дизайне дома или о том, как рисовать планы дома.
Это просто для создания основных планов этажей, чтобы помочь с расстановкой мебели, прорисовкой формы комнаты, как нарисовать окна на плане этажа, двери и другие простые конструкции в вашей комнате. Если вам нужны точные планы этажей, я бы обратился за помощью к дизайнеру.
Почему важно рисовать план этажа в масштабе?
Составление плана этажа в масштабе важно по нескольким причинам. Во-первых, это сэкономит вам массу времени и сил. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель из стороны в сторону, пока не выясните, что подходит и что выглядит хорошо. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.
Во-вторых, это может сэкономить вам сотни или даже тысячи долларов. Представьте, что вы покупаете новую секцию, а через несколько недель ее доставляют, и она не помещается в комнате. ФУ! Не делайте этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!
Создав свой собственный план этажа в масштабе, вы сможете выполнять тяжелую работу на листе бумаги.
В буквальном смысле вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. В комнате даже пальцем не пошевелишь. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий. 😉
Вам может понравиться это…
Дополнительные советы по декорированию читайте в моем посте Как украсить как профессионал . Я делюсь множеством советов, чтобы показать вам, как сделать комнату такой, какой ее создают дизайнеры.
Примечание:
В качестве примера в этом посте я использую свою гостиную 16 x 20 футов. Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.
Вот изображение моей реальной комнаты, на основе которого я создал этот увеличенный рисунок. Используйте его для ссылки на примеры на чертежах плана этажа.
как нарисовать набросок плана комнаты
Первый шаг, чтобы начать рисовать наш простой план этажа, это начертить на листе бумаги набросок основной формы вашей комнаты.
Нет линейки. Просто нарисуйте карандашом четыре внутренние стены вашей комнаты и покажите примерное расположение дверей и окон. Мы не собираемся иметь дело с наружными стенами, потому что в этом посте мы просто фокусируемся на одной комнате за раз.
Это просто для справки. Вы сделаете настоящий масштабный рисунок на другом листе бумаги позже.
Как измерить вашу комнату
Самый простой способ сделать набросок плана этажа с измерениями — использовать рулетку для измерения фактической стены от одного конца до другого. Запишите размеры на чертеже в футах и дюймах.
Начните с начала самой длинной стены и измерьте ширину комнаты. Измерьте расстояние от него до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. изображение ниже.
Измерьте следующий предмет на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.
Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет измерение.
Сделайте это для всех ваших стен.
Далее мы возьмем этот чертеж и измерения и масштабируем их, используя лист миллиметровой бумаги.
Как нарисовать план этажа в масштабе с помощью листа миллиметровой бумаги
Самый простой способ сделать чертежный план в масштабе — это использовать миллиметровую бумагу. Чтобы использовать этот метод, вы в основном считаете квадраты как футы. Например, если ваша стена была 12 футов 6 дюймов (двенадцать футов, шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.
Размер ваших окон изменится с 3 футов (футов) на 3 квадрата. Размер камина может варьироваться от 5 футов (футов) до 5 квадратов и так далее.
Одна вещь, о которой следует помнить при выполнении чертежа в масштабе на миллиметровой бумаге; Если ваша комната маленькая, ваш рисунок в масштабе тоже будет маленьким. Вы можете решить эту проблему одним из двух способов.
1. Увеличьте чертеж плана этажа, используя 2 квадрата на фут. Это удвоит ваш план.
Вверху: Вы можете видеть, что пытаться передвигать виртуальную мебель на этом листе бумаги было бы трудно, потому что размер комнаты очень мал.
Чтобы исправить это, нарисуйте комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.
Помните, что если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату. Двери, окна, мебель, все.
2. Увеличьте план этажа с помощью принтера.
НО …если вы сделаете это, вам также придется увеличить все, что вы рисуете для плана, например, мебель, на тот же процент. ЭТО ОЧЕНЬ ВАЖНО!
Вы просто начертите свой план методом 1′ = 1 квадрат, а затем увеличите план на принтере. Запомните процент, который вы использовали для увеличения плана, затем таким же образом увеличьте план мебели.
(Подробнее ниже)
Поставляется в комплекте с шаблоном мебели для печати и листом сетки всего за $10
ПОЛУЧИТЕ ЭТО ЗДЕСЬ!
Как передать рисунок от руки с помощью
измерения на миллиметровой бумаге.На изображении ниже я показываю вам, как я нарисовал свою гостиную 16 x 20 футов. Вы собираетесь взять рисунок от руки и перевести ноги в квадраты.
Начните с рисования контура комнаты сплошными линиями. (Обозначено ниже черным квадратом.) 16 футов = 16 квадратов, 20 футов = 20 квадратов.
Теперь вы собираетесь добавить размер всей комнаты. (Обозначено красной линией с размером комнаты между ними.)
Оставьте место между стеной (сплошная линия) и размером стены, потому что чуть позже мы добавим размеры дверей и окон между ними.
Черные числа просто показывают вам, как я считал квадраты 20 квадратов = 20 футов.
Вы не будете писать эти цифры на бумаге.
Если у вас есть комната, которая не является прямоугольником или квадратом, а имеет выступы или наклонные стены, вам нужно будет нарисовать ее на бумаге точно так же, как в комнате.
Как нарисовать двери, окна и другие постоянные конструкции на плане этажа
Теперь вам нужно нарисовать все, что постоянно находится в комнате. Постоянными конструкциями могут быть двери, окна, камин, встроенные шкафы, лестницы или любые другие конструкции, которые нельзя перемещать и которые могут повлиять на расположение вашей мебели. Посмотрите, как их нарисовать на следующем шаге, или вы можете использовать чертежный шаблон.
Убедитесь, что ваш шаблон имеет тот же масштаб, который вы используете для рисования плана. Это должно быть (Масштаб: 1/4 дюйма = 1 фут), что является типичной миллиметровой бумагой. Не волнуйтесь, это измерение — это просто размер квадратов. Это не повлияет на то, как вы будете передавать свои измерения.
Просто убедитесь, что миллиметровка, которую вы используете, имеет тот же масштаб, что и шаблон, который вы покупаете.
Вы будете использовать свой рисунок от руки, чтобы перенести свои фактические измерения на миллиметровую бумагу, используя 1 квадрат на 1 фут или (2 квадрата на 1 фут, если ваша комната маленькая).
После записи измерений используйте линейку для сделайте параллельные линии и перпендикулярные отметки, также называемые размерными линиями, чтобы показать, где вы начинаете и заканчиваете свои измерения.
В следующем разделе я научу вас, как сделать их похожими на настоящие двери и окна.
У меня есть встроенные элементы, которые проходят по всей длине одной стены и останавливаются прямо перед двумя боковыми окнами. Я бы нарисовал их в плане, как на картинке ниже. Используя квадраты, вы можете увидеть, что мои встроенные устройства имеют размеры 2 фута в глубину и 16 футов в длину.
В приведенном ниже примере ( измерений снизу, начиная справа) Я начинаю со стены 2 фута 8 дюймов, затем размер окон составляет 3 фута 1 дюйм окно 3 фута 1 дюйм, затем стена 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, пространство стены в 9 дюймов и, наконец, мои встроенные модули размером 2 фута в глубину.
* Извините, я пропустил размер 9 дюймов на чертеже.
Подсказка:
Если сложить все эти отдельные измерения, то получится общая длина стены. Если это не так, перепроверьте свои измерения.
Для расстановки мебели не обязательно быть точным. Дюйм или два для всей стены в порядке. Вы просто используете это, чтобы помочь вам разместить мебель, и дюйм здесь или там не испортит все.
Однако, если вы пытаетесь втиснуть что-то в ограниченное пространство, например, кухонные шкафы, которые должны помещаться между двумя стенами, вам потребуются точные измерения.
В этом случае вам лучше обратиться к профессионалу, который нарисует план этажа, чтобы убедиться, что у вас не возникнет никаких проблем. Гораздо безопаснее использовать планы этажей в масштабе для таких областей вашего дома, как гостиная, столовая или спальня. Но пока вы не имеете дело со шкафами, бытовой техникой или сантехникой, все должно быть в порядке.
Как нарисовать окна на плане этажа
Если у вас есть окно , теперь вы можете сделать его похожим на окно, добавив линии снаружи и внутри стены, чтобы соединить перпендикулярные измерительные метки.
Это похоже на коробку с линией посередине. См. красный кружок.
Как нарисовать двери и дверные проемы на плане этажа
Если вы рисуете дверной проем или проем в стене , то отметьте начало и конец перпендикулярными линиями. Затем сотрите линию стены между ними, чтобы показать отверстие.
Если у вас есть реальная дверь в дверном проеме, вы можете показать поворот двери , добавив линию и кривую. Важно отметить на плане распашную дверь. Таким образом, вы знаете, что не стоит ставить предмет мебели на пути к двери, чтобы она могла правильно открываться и закрываться.
В приведенном ниже примере нарисованы мои французские двери, ведущие наружу. Именно поэтому он выглядит как окна с распашной дверью. Если бы это была обычная деревянная дверь, я бы показал это на плане, стерев линию между отметками и добавив поворот двери.
Как нарисовать камин на плане этажа
Чтобы отметить камин , нарисуйте его, как показано на примере ниже.
Конечно, ваш камин может выглядеть иначе, чем этот. Важны размеры, а не форма, поэтому не волнуйтесь о том, чтобы сделать ее идеальной.
Как нарисовать лестницу на плане этажа
Чтобы показать лестницу в комнате, вы просто нарисуете прямоугольник размером с лестницу. Вы также можете добавить лестницу, добавив линии. Затем вы добавите стрелку, показывающую, идет ли лестница вверх или вниз из этой комнаты.
Теперь, когда у вас есть все измерения для вашей комнаты и чертеж плана этажа в масштабе, вы также собираетесь измерить и нарисовать все предметы мебели. Я покажу вам, как это сделать, в разделе «Измерение и масштабирование содержимого вашей комнаты» ниже.
Но сначала я хочу показать вам, как нарисовать план этажа с помощью простого листа бумаги и линейки. Это ссылка на архитектурную линейку, которая имеет разные шкалы прямо на линейке. Но можно и обычной линейкой.
Как масштабировать план этажа с помощью обычной бумаги, линейки и карандаша.
Если вы только начинаете, лучше всего использовать метод миллиметровки.
Но если у вас есть только обычная бумага, это все еще возможно.
Начиная с комнаты, нарисованной от руки, если вы измеряли комнату в дюймах, а не в футах и дюймах, вы можете сначала преобразовать эти измерения в футы и дюймы, чтобы упростить этот шаг. См. пример ниже. 62,75″ = 5′ 3″
С помощью линейки вы переведете все измерения из футов и дюймов в дюймы и доли дюймов.
Я знаю, что только что сказал вам перевести в футы и дюймы. Но это другое. Повесить там. Это проще, чем кажется.
Вот пример.
Если размер вашей стены составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), то вы проведете линейкой прямую линию длиной 12,6 дюйма (двенадцать с половиной дюймов). Вы переводите футы в дюймы, а дюймы в доли дюймов. Если вы сохраните измерение на уровне 62,75 дюйма, вы не сможете правильно преобразовать его. Есть смысл?
Повторите это для всех ваших стен.
По сути, мы уменьшаем вашу комнату, чтобы она поместилась на листе бумаги, сохраняя при этом масштаб всего в ней прежним.
Если ваша комната больше, чем 8 футов (футов) x 11 футов (футов), вам понадобится лист бумаги большего размера, потому что ваш рисунок будет больше, чем лист бумаги 8 1/2 x 11.
Размер моей комнаты 16 футов на 20 футов, поэтому мне понадобится лист бумаги побольше размером не менее 16 на 20 дюймов. На самом деле больше, потому что мне нужно место, чтобы написать свои измерения на внешней стороне стен.
Ниже приведен мой первоначальный масштабный рисунок, показывающий стены на высоте 16 и 20 футов.
Вы также можете использовать линейку архитектора, и она сделает часть работы за вас. В основном линейка имеет разные стороны, и каждая сторона имеет разное измерение шкалы.
Итак, если ваш рисунок имеет масштаб 1/4″, вы можете просто перевернуть линейку на сторону линейки 1/4″ и отметить свои измерения.
Как перенести размеры с вашего рисунка от руки на чертеж в масштабе
Теперь вам нужно взять рисунок с дверями, окнами и капитальными конструкциями, который вы нарисовали в начале этого урока, и перенести их на новый чертеж.
Вы в основном берете размеры с вашего рисунка от руки, меняете их на дюймы и отмечаете на масштабном плане с помощью линейки.
Вы будете рисовать таким же образом, как и на миллиметровой бумаге, но вместо того, чтобы считать квадраты, будете измерять и отмечать линейкой на обычной бумаге.
Ниже вы можете видеть, что я измерил некоторые участки стены, окно и французскую дверь на моей первой стене с помощью линий. Линейка показывает вам, как я изменил свой размер французской двери с (шесть футов и три дюйма) фактического размера двери на (шесть и три дюйма) нашего масштабированного измерения, и отметил это измерение перпендикулярными линиями.
Сделайте это для всех ваших измерений, начиная с начала стены до конца стены. Вы все еще собираетесь написать фактическое измерение на плане. Вы просто меняете размер своего рисунка.
Проделайте это со всеми своими стенами, окнами, дверями и постоянными конструкциями.
Это определенно сложнее, чем использование миллиметровой бумаги.
Но как только вы освоитесь, это не так уж и плохо. Я настоятельно рекомендую начать с миллиметровой бумаги в первый раз.
Как нарисовать мебель в масштабе
Как масштабировать и рисовать содержимое вашей комнаты
После того, как вы нарисовали всю комнату в масштабе, теперь вы можете измерить все, что вы собираетесь разместить в ней. Мебель, ковры, напольные растения, торшеры и т. д.
Если вы используете существующую мебель, просто измерьте ее так же, как вы измеряли комнату, и преобразуйте ее в масштаб.
Пример: если ваш диван имеет размеры 7 футов в длину и 3 фута в глубину, то ваш масштабированный диван будет иметь размер 7 дюймов на 3 дюйма для метода с использованием обычной бумаги. Или 7 квадратов на 3 квадрата, если вы используете метод миллиметровки.
Если вы покупаете новую мебель, то снимите мерки и переведите их таким же образом… перед покупкой!
* Только помните… вы должны использовать один из методов как для комнаты, так и для мебели.
Если вы рисовали свою комнату методом обычной бумаги, то нарисуйте мебель с помощью обычной бумаги и линейки.
Если вы нарисовали свою комнату на миллиметровой бумаге, нарисуйте свою мебель на миллиметровой бумаге, используя метод квадратов. 1 кв. = 1′ или 2 кв. = 1′
И если вы использовали принтер для увеличения плана этажа, используйте тот же процент для увеличения предметов мебели после того, как вы начертите их все на одном листе бумаги.
Перенесите размеры мебели на план
Нарисуйте все, что входит в комнату, с помощью линейки на отдельном листе обычной бумаги или миллиметровой бумаги. Затем пометьте их.
Затем вы вырежете эти кусочки. Они должны выглядеть примерно так, как в этом примере ниже. Я показываю вам версию на миллиметровой бумаге с плотностью 1 квадрат на фут.
*Помните, если вы нарисовали свою комнату с 2 квадратами на фут, то и ваша мебель должна быть с 2 квадратами на фут! Если вы этого не сделаете, все ваши весы будут сбиты, и дизайн вашей комнаты будет неправильным.
Не забудьте отметить каждую часть, чтобы вы знали, что это такое. Не забывайте, что если вы увеличили рисунок комнаты, вам захочется увеличить эту страницу так же, как , прежде чем вырезать части.
Нужна помощь в рисовании этих предметов мебели? Попробуйте использовать несколько шаблонов планов этажей. Помните о масштабе при выборе миллиметровки и шаблонов. Убедитесь, что они одного масштаба. Самый распространенный масштаб — 1/4″ = 1′. Но есть еще 1/2″ = 1′ и 1/8″ = 1′ Для нашего чертежа масштаб будет 1/4″. Это будет один квадрат на листе миллиметровой бумаги размером 1/4 дюйма.
Как использовать масштабированный план этажа
Теперь, когда у вас есть масштаб комнаты и предметы мебели, вы можете перемещать вырезы мебели в комнате сколько угодно, пока не найдете идеальное расположение для вашего пространства.
Позаботьтесь о хорошем транспортном потоке, убедитесь, что ваша мебель обращена к вашему фокусу и не блокирует дверные проемы.
