Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Источники:

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.

Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

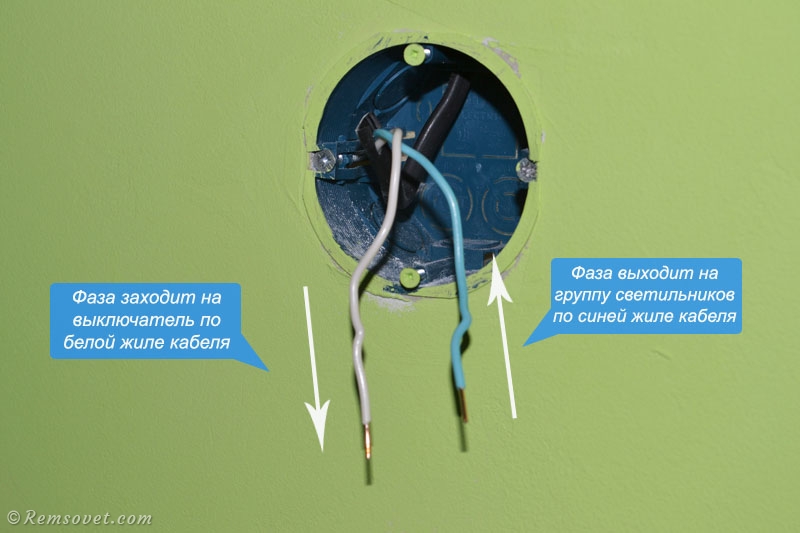

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

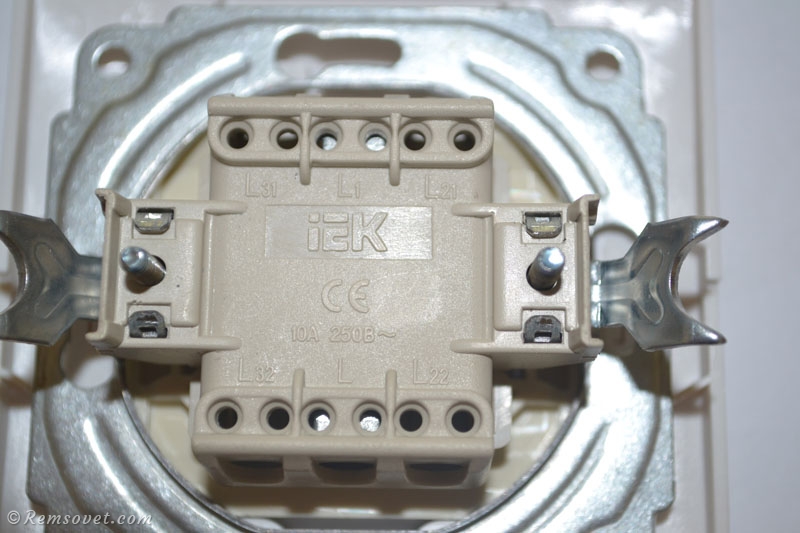

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

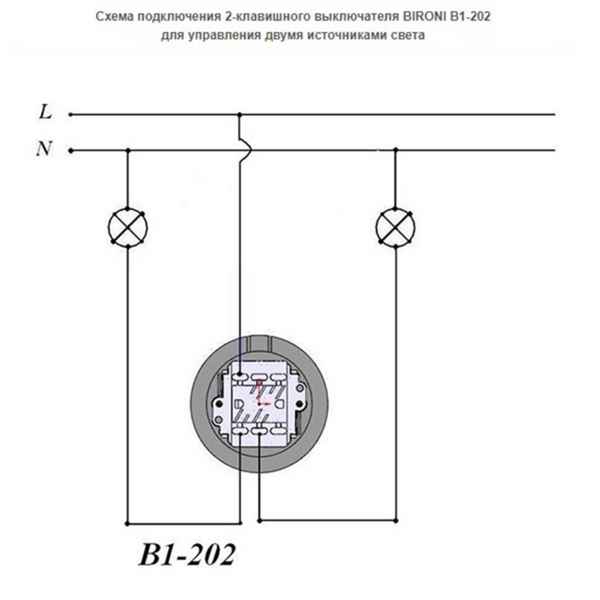

При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.

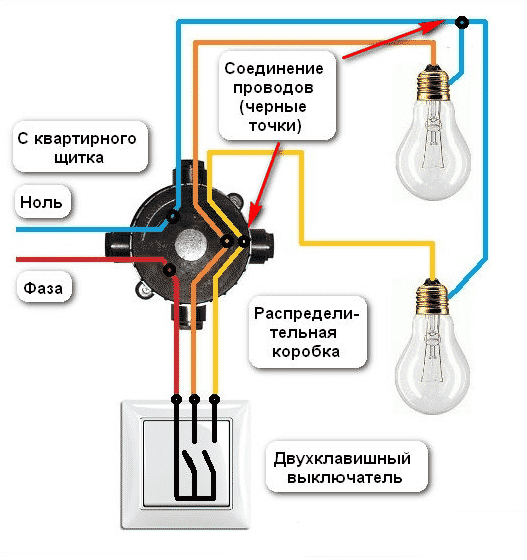

При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ?  — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

Обозначение фазы и нуля на схеме

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис. 3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2017 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE.

Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно.

Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источники:

electricremont.ru

Какой буквой обозначается фаза и ноль

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Источники:

electricremont.ru

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется. Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

bt-energy.ru

на схемах и цветовая маркировка

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Желто-зеленая раскраска заземлителя

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• ЕС,
• Казахстане,
• КНР,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

• В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

• На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы Похожие статьи:

domelectrik.ru

Обозначение фазы и нуля в электрике: цвета проводов, маркировки

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с подключением проводов, ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Для обозначения проводов может применяться изолента разных окрасов

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Мультиметр используется для определения напряжения, если провода перепутаны

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

obustroen. ru

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

 «N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

rozetkaonline.ru

Цветовое обозначение фазы и нуля

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвет проводов: фаза, ноль, земля – особенности и стандарты

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

• Фаза «А» обычно окрашивается желтым цветом.
• Фаза «В» — зеленным.
• Фаза «С» — красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

Что обозначают цвета проводов в электрике

Для чего проверяют сопротивление петли фаза-ноль

Провод СИП – технические характеристики и классификация

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Источники:

electricremont.ru

Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

• Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
• В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека – в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель – фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п.6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

• Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
• Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Важно! Если неизвестно, какой провод подходит к выключателю, все работы по замене ламп и ремонту светильников следует производить с отключением автоматического выключателя.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния – включено и выключено, то для энергосберегающих и светодиодных источников света есть третье – периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. 4. происходит разряд конденсатора и процесс начинается заново.

Важно! Кроме неправильного подключения возможны и другие причины вспышек, например наличие подсветки в выключателе.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. 2. Подать питание в сеть. Отключить выключатель.
3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.



Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Важно! Проверка должна производиться при наличии в патроне исправной лампы.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

• Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
• Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами – в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают – фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

• Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
• Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

Совет! Изменение полярности ДО ввода в дом или квартиру не производится. Это нарушает правильность подключения электросчётчика.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

Важно! Все работы по изменению схемы соединения проводов производятся после отключения питания и проверки отсутствия напряжения.

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

• подходящая линия;
• отходящая линия;
• подключение выключателя;
• питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

• Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
• Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
• Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом – определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.

Похожие материалы на сайте:

• Как проверить исправность выключателя
• Как на схемах обозначаются выключатели
• Схема подключения 3-х клавишного выключателя

Как правильно – Фаза или ноль на выключатель?

Рейтинг: 5 / 5

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5   СодержаниеОднако суть вопроса – в безопасности пользователя.Фаза, ноль – не имеет значения:Однако пользователя подстерегает один важный момент.Мы, профессиональные электрики с мощным стажем, можем помочь не только с этим вопросом – нам приходилось выполнять как единичные ремонтные операции, так и комплексные монтажи сложных электросетей.

При обустройстве электросистемы в жилье или другом инженерном сооружении может возникнуть вопрос о том, что именно размыкает выключатель.

Электрик с опытом производит работы автоматически – не задумываясь об этом вопросе: размыкание производится – протекание электрического тока прерывается – выключатель работает.

Будет отсекаться тот провод, на который подведен выключатель – по рабочему соединению.

Однако суть вопроса – в безопасности пользователя.

Нужно рассмотреть эту мелочь подробнее и понять, в чем заключается корректный монтаж выключателя освещения.

Нормативные документы определяют выключатель как механизм, предназначенный для снятия электрического тока с цепи (одной или сразу нескольких). Основное его применение – в системе освещения.

Несмотря рассмотрение для данного вопроса выполняется для бытового выключателя, определение годится и для более мощных устройств.



Подключение выключателя показывается либо на общих схемах, либо силами производителя (в комплектной схеме к изделию). Как правило, указание на подключение определенного типа провода – ноль либо фаза – отсутствует.

Считается, что производитель таким образом ограничивает свою ответственность уже на уровне технической документации. Решение о том, что подключать, остается за мастером.



При монтаже эта идея не обсуждается, главное – обеспечить прочность соединений и отсутствие тока при выключенном устройстве.

Фаза, ноль – не имеет значения:

·         когда размыкается цепь, поток света прекращается;

·         когда цепь замыкается, поток света возобновляется.

Дело сделано, электрик спокоен.



Однако пользователя подстерегает один важный момент.



При размыкании электроцепи проявляется весьма важный недостаток того, что выключатель завязан на ноль.

При полностью работоспособной системе оказывается так, что осветительный прибор остается запитан фазой – напрямую.

Провод идет к контакту от коробки, соединений разъемного типа на нем нет – отключить не представляется возможным.



Когда хозяин или тот же электрик прикоснется к контакту (случайно, при замене лампы или ремонтных работах), его организм мгновенно подвергнется удару током.

Если этого не произойдет, остается вероятность получить удар при касании контакта выключателя.

Это приводит к значительному снижению электробезопасности при пользовании электросетью и освещением.



Во избежание такой ситуации рекомендуется отключать хотя бы ту силовую линию от распределительного щитка, на которой планируется работа, если это возможно. Если нет – желательно обесточить весь дом.

Снятие питания гарантирует личную безопасность при отсутствии представления о задействованном способе монтажа проводки и состоянии ее изоляции.



Нормативные документы по этому поводу говорят следующее (см. ПУЭ): выключатели с одним полюсом допускаются к применению для двухпроводных и трехпроводных линий с одной фазой и заземляемой нейтралью, если они монтируются на провод с фазой.



Стоит сделать оговорку: речь не только о бытовых, но и автоматических механизмах.

Но суть остается прежней: обеспечить электробезопасность при случайном касании к контакту разомкнутого выключателя.

А если вспомнить, что УЗО под освещение почти не применяется, то последствия становятся сильнее.



Световые диоды могут мерцать – после долговременной эксплуатации или они поставляются ненадежным изготовителем.

Ввиду простоты их как оптических приборов причина мерцания заключается с соединением на фазу.



Если подвести итог: следует не допускать разночтений и своеволия при электромонтаже, а контролировать установку выключателя только на фазный провод.

С этой целью на выключатель из коробки выводятся фаза общей линии и фаза светильника (парный контакт лампы – ноль).

Только так возможно обеспечить безопасность в эксплуатации и доработке системы освещения и электросети в целом.



Мы, профессиональные электрики с мощным стажем, можем помочь не только с этим вопросом – нам приходилось выполнять как единичные ремонтные операции, так и комплексные монтажи сложных электросетей.

P.S. Для тех кто любит всё делать сам, смотрите видео по установке выключателя;

Понравился материал? поделись им.

Jelektrik.By

Статьи

Розетки и выключатели

26 марта 2021

Добавить комментарий

Rating: ( 12 Ratings )

значение, другие буквенные и цветовые обозначения

У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.

Содержание

1. Особенности подключения
2. Что обозначает L
3. Как подключаются выходные контакты
4. Обозначения на корпусе

Особенности подключения

Контакты двухклавишного выключателя

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Что обозначает L

Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.

Схема подключения одноклавишного выключателя

Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:

• Символ L с добавлением к нему единицы – L1.
• Тот же знак, но с добавлением штриха – L`.
• Небольшая стрелка, обращенная вверх.
• Просто единица («1»).

У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

Схема подключения двухклавишного выключателя

В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.

У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.

Как подключаются выходные контакты

Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.

Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:

• при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;

Одноклавишные выключатели

• в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается. На основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;

Двухклавишные выключатели

• в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).

Трёхклавишные выключатели

Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.

Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.

Обозначения на корпусе

Обозначения на корпусе выключателей

Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.

Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.

Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.

Обозначение нуля и фазы на розетке

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку не специалисту нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток. К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному еще его называют рабочей фазой. Второй провод — нулевой или нулевая фаза.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Цветовые обозначения фазы L, нуля N и заземления
• Обозначение фазы и нуля на схемах на английском
• Как обозначается фаза и ноль на выключателе?
• Обозначения фазы и нуля в электрике
• Как на розетке обозначается фаза?
• Обозначение плюс минус в электрике. Обозначения фазы и нуля в электрике
• L и N в электрике — цветовая маркировка проводов
• Синий провод это фаза или ноль. Фаза или ноль
• Обозначение фазы и нуля в электрике — цвета проводов, маркировки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Маркировка электрощита, которую ты можешь сделать сам!

Цветовые обозначения фазы L, нуля N и заземления

В процессе самостоятельной установки и подключения электрооборудования этом могут быть различные светильники, вентиляция, электроплитка и т. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета. Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы.

Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий. Нанесение данной маркировки регулирует специальный ГОСТ Р : это относится к тем электроустановкам, где используется напряжение до В. Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты.

Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях. Сеть переменного тока включает в себя провода, находящиеся под напряжением. Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией. Есть и другие версии происхождения этой маркировки. Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода.

К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой L1, L2 и L3. Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике ГОСТ Р , предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т. В таком случае все зависит от производителя и изолирующего материала. Это сокращение термина neutral в переводе — нейтральный.

Так во всем мире принято называть нулевой проводник. Скорее всего, за основу здесь взято слово Null. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю бело-голубую изоляцию. Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE Protective Earthing для провода заземления.

Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом. Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется. Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки.

В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ. Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей.

Для этого используют специальные приборы тестеры или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском. Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании.

Для этого используется специальная буквенная маркировка l и n и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода. Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора — подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ устройства защиты многофункциональное для правильного подключения проводов. Имя обязательное. E-Mail обязательное, не публикуется.

Подписаться на уведомления о новых комментариях. Facebook vk Twitter Instagram Youtube. Главная Инструмент электрика Электрический щиток Электробезопасность Карта сайта. Обозначение фазы и нуля в электрике. Понравилась статья – сохрани на стену! Обновить список комментариев.

Обозначение фазы и нуля на схемах на английском

Библия электрика ПУЭ Правила устройства электроустановок гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке. В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку. В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток — коричневая, для освещения — красный.

Итак, у вас имеется розетка, которую нужно подключить. В нашем В какой из контактов будет подключена фаза, а в какой ноль значения не имеет.

Как обозначается фаза и ноль на выключателе?

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы. В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Обозначения фазы и нуля в электрике

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.

Не знаете как подключить розетку? Значит, вам сюда.

Как на розетке обозначается фаза?

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р , который устанавливает стандарт маркировки l n в электрике фазных и нулевых проводов в электроустановках. Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте. Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы. Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.

Обозначение плюс минус в электрике.

Обозначения фазы и нуля в электрике

За это сообщение сказали спасибо: kr За это сообщение сказали спасибо: Dj StAN. За это сообщение сказали спасибо [2]: kr, miikr. За это сообщение сказали спасибо: Burili6ik. За это сообщение сказали спасибо [2]: Burili6ik, kr

Обозначения фазы и нуля в электрике . Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она.

L и N в электрике — цветовая маркировка проводов

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.

Синий провод это фаза или ноль. Фаза или ноль

ВИДЕО ПО ТЕМЕ: Обрыв нуля. Откуда в розетке 380 Вольт

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

В процессе самостоятельной установки и подключения электрооборудования этом могут быть различные светильники, вентиляция, электроплитка и т.

Обозначение фазы и нуля в электрике — цвета проводов, маркировки

Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет.

На выключателе фаза или ноль

Регистрация Вход. Ответы Mail. Вопросы – лидеры А разве понятие “эфир” можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Где фаза на выключателе а где ноль
• Подключение одноклавищного выключателя.
• В выключателе разрывается фаза или ноль
• Как подключить розетку и выключатель от одного провода
• Как обозначается фаза и ноль на выключателе?
• Фаза и ноль как определить самостоятельно в домашних условиях
• Какой провод идет на выключатель ноль или фаза?
• Бытовой ремонт №1

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Где фаза и где ноль

Где фаза на выключателе а где ноль

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает или соединяет электрическую цепь, проложенную к люстре, бра или любому другому светильнику. А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему? На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ , правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа. В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода , или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж. Правильная схема подключения одноклавишного выключателя выглядят так:. На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник ноль. Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света. В первую очередь, главная опасность такого способа подключения состоит в том, что вас может “ударить током” , например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО , поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема – это мерцание ламп при выключенном свете. Современные энергоэффективные лампы – энергосберегающие люминесцентные или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их.

Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль. К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае? Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза.

То исправить это можно, лишь изменив подключение в распределительной коробке. Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро но, к сожалению, не всегда. Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети.

Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа. Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику. Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:.

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль. Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто. Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого.

На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO. UPD : Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения. Фаза или ноль на выключатель? Подписаться Следи за появлением новых материалов! Прочитано раз. Похожие материалы Схема подключения контактора abb esb через выключатель Cхема подключения двойного выключателя на две лампочки Обозначение УЗО на однолинейной схеме Сухой контакт Схема подключения.

Как подключить дверной звонок. Монтаж системы контроля протечки воды Нептун. Датчики движения Основные виды и их особенности, области применения.

Высота установки домофона. Умная розетка с сим картой. Установка наружной розетки своими руками.

Подключение одноклавищного выключателя.

Тема в разделе ” Электрика и электрооборудование “, создана пользователем Алекс , Войти или зарегистрироваться. Строительный форум ВашДом. А кто это у нас тут прячется и стесняется? Непременно рекомендуем зарегистрироваться , либо зайти под своим именем! Читайте, общайтесь, задавайте вопросы!

Всегда считал, что при установке выключателя нужно проверять, какой провод пускаешь на размыкание, и выбирать именно фазу.

В выключателе разрывается фаза или ноль

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как найти фазу и ноль? Несколько способов определения фазного и нулевого провода. В данной статье рассмотрим вопрос о том, как найти фазу и ноль при помощи пробника и мультиметра. При необходимости обслуживания квартирной электрики, в частности замены розеток, выключателей освещения или проведении мелких ремонтных работ, возникает необходимость определения фазы и ноля.

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка подвал, гараж, дачный домик , включает в себя основные три элемента — выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники — что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

Доброе время суток уважаемые читатели блога stroiworld.

Как обозначается фаза и ноль на выключателе?

Меняю в квартире выключатели и обнаружил, что в комнатах на выключатели верхнего света выведен “ноль” вместо фазы. При этом на санузел и кухню разведено правильно, выключатель коммутирует фазовый провод. Вопросы:1 Допустима ли такая разводка с нулём на выключатель? В щитке перепутали ноль с фазой? Монтировали в одном детском доме реечные потолки металлические в длиннющем коридоре.

Фаза и ноль как определить самостоятельно в домашних условиях

Правила устройства электроустановок ПУЭ Правила технической эксплуатации электроустановок потребителей. Межотраслевые правила по охране труда при эксплуатации электроустановок. Пользователи Поиск по форуму Обратная связь Мобильная версия. Электрические схемы Электропривод Электропроводка Электроосвещение Учет электроэнергии Электрические аппараты Электроснабжение Оперативное обслуж.

Потому что любой выключатель должен разрывать именно фазу. Если ноль или фаза на выключателе перепутаны, скорее всего.

Какой провод идет на выключатель ноль или фаза?

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.

Бытовой ремонт №1

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.

Всегда считал, что при установке выключателя нужно проверять, какой провод пускаешь на размыкание, и выбирать именно фазу.

Здравствуйте, гость Вход Регистрация. Правила Форума “Электрик”. Файловый архив форумов. Искать только в этом форуме? Дополнительные параметры. Сайт Электрик. Просмотр профиля.

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Значения не имеет для большинства электроприборов. Если вдруг какой деятель ноль еще на заземляющий контакт вывел, тогда жди беды.

Для чего нужен главный выключатель?

Мы уже рассмотрели некоторые важные аспекты панели управления, но некоторые могут сказать, что то, что мы собираемся рассмотреть сегодня, является самым важным из всех. Электрический главный выключатель — это та часть панели управления, которая оказывает большое влияние на ход выполнения проекта. Узнайте больше о назначении главного переключателя ниже.

Когда мы смотрим на панель снаружи, первое, что мы видим, это что-то с надписью Главный выключатель  иногда называемый изолятором.

По сути, он включает или отключает панель управления от источника питания.

Приведенная здесь панель управления питается от трехфазной сети, рассчитанной на 415 Вольт переменного тока.

Это, в свою очередь, может использоваться внутри панели для питания однофазных устройств или 230 В переменного тока с использованием 1 фазы 3-фазного питания.

Мы также можем использовать трансформаторы для преобразования напряжения переменного тока в напряжение постоянного тока для питания наших устройств на 24 В и 12 В, которые мы кратко рассмотрели в видеообзоре панели управления.

Таким образом, главный выключатель включает или отключает 3-фазное питание, которое есть на панели управления.

3-фазная система маркировки

Мы обычно обозначаем 3 фазы с помощью следующей системы маркировки;

L1 , L2 и L3  – это 3 фазы питания.

N — нулевой провод. Цель нейтральных проводов состоит в том, чтобы обеспечить обратный путь к электрическому заземлению для замыкания цепи.

Когда мы переводим главный выключатель в положение 0 , это указывает на то, что изолятор находится в положении ВЫКЛ; и отключит подачу питания на панель управления.

Когда мы переводим главный выключатель в положение 1 , это указывает на то, что изолятор находится в положении ВКЛ; и это позволит подавать питание на панель управления.

На задней стороне двери этот переключатель имеет провода, подключенные к клеммам на переключателе. Вы видите идентификаторы на кабеле L1, L2, L3 и N.

Они подключены к основному источнику питания, поступающему в шкаф с маркировкой L1, L2, L3 и N.

Трехфазное распределение электроэнергии

Другая сторона переключателя подключается к распределительному блоку. Одна из фаз идет на питание блоков питания; одна фаза идет на вход для источника питания постоянного тока 24 В и для источника питания постоянного тока 12 В.

Входное напряжение этих двух источников питания может составлять 100–240 В переменного тока. Источники питания преобразуют сигнал переменного тока в выходное напряжение постоянного тока, 24 В и 12 В. Затем эту мощность постоянного тока можно использовать для устройств на панели управления или для устройств в полевых условиях!

Поскольку мы используем 1 фазу нашего 3-фазного источника питания, входное напряжение для этих двух источников питания составляет около 230 Вольт переменного тока.

Остаток 3-х фазного питания поступает в клеммную колодку и может использоваться для питания устройств, работающих от 3-х фазного питания.

Таким образом, однофазное питание питает источники питания, и мы подключаем 3-фазное питание к клеммам; Так что мы можем использовать их с устройствами, которые работают с 3-фазным питанием.

Когда мы устанавливаем панель управления в полевых условиях, 3-фазное питание будет подключено к верхней части этих клемм. Затем через шинопровод их собираются подключить к верхней части главного выключателя.

Через другой конец этого переключателя клеммные колодки будут подключены к клеммной колодке.

Одна фаза питает блоки питания, а затем все 3 фазы также подключаются к клеммной колодке; Так что мы можем использовать их для питания устройств, которые работают с 3-фазным питанием.

У нас есть 3-фазное питание, подключенное к нижней части, и устройства могут быть подключены к верхней части клеммных колодок.

Если поставить главный выключатель на 0 , входящее 3-фазное питание будет отключено, и это отключит всю панель управления, включая все устройства, работающие с 24 В постоянного тока и 12 В постоянного тока, а также устройства, работающие с 3-фазным питанием.

Итак, подводя итог, вот что мы узнали из этой статьи:

. Когда мы смотрим на панель снаружи, первое, что мы видим, это нечто, помеченное как «главный выключатель», иногда называемое изолятором. .

— Главный выключатель включает или отключает 3-фазное питание, которое есть на панели управления.

– Обычно мы обозначаем эти 3 фазы следующей системой маркировки; L1, L2 и L3 — это 3 фазы питания. «N» — нейтральный провод. Цель нейтральных проводов состоит в том, чтобы обеспечить обратный путь к электрическому заземлению для замыкания цепи.

– Выход главного выключателя подключается к распределительному устройству. Оттуда одна из фаз идет на питание блоков питания, а также идет в клеммную колодку.

– Вход к источникам питания может быть 100-240 В переменного тока. Эти источники питания преобразуют сигнал переменного тока в выходное напряжение постоянного тока, 24 вольта в одном случае и 12 вольт в другом. Затем эту мощность постоянного тока можно использовать для устройств на панели управления или для устройств в полевых условиях!

– 3-фазное питание, подаваемое на клеммную колодку, может использоваться для питания устройств, работающих от 3-фазного питания.

— Когда мы переводим главный выключатель в положение «0», входящее 3-фазное питание будет отключено, что отключит всю панель управления, включая все устройства, работающие от постоянного тока, а также устройства. которые работают с 3-х фазным питанием.

Вот и все! Сейчас мы начинаем вдаваться в подробности внутренней работы панели управления, и спасибо, что остаетесь с нами до сих пор! Если вы поняли все, что мы рассмотрели до сих пор, вы сейчас на пути к отличному пониманию того, как работает панель управления, добавьте к этому теперь функцию главного переключателя и почему мы их используем, вы будете скоро будет питание на ваше будущее!

Эта статья была предоставлена ​​вам RealPars в сотрудничестве с Pro-control в Нидерландах.

Специалисты по проектированию систем управления и промышленной автоматизации. У них есть команда инженеров по автоматизации мирового класса, которые уже много лет проектируют и внедряют промышленные системы управления в различных отраслях.

Если вы хотите связаться с ними, вы можете посетить их веб-сайт pro-control.nl.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Автоматический выключатель и выключатель: можно ли использовать автоматический выключатель в качестве переключателя?

Введение

Можно ли использовать автоматический выключатель в качестве переключателя взаимозаменяемо или это отдельные элементы?

Автоматические выключатели и выключатели не являются новыми товарами; на самом деле, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.0111 промышленность.

Для промышленных целей и выключатель, и автоматический выключатель должны выдерживать более высокую мощность электричества, чем
для жилых помещений.

Но в чем разница между выключателем и автоматическим выключателем?

Включение и выключение

Есть два важных параметра, касающихся подключения и отключения питания для электросетей:

1. Включающая способность – максимальный ток нагрузки при запуске.
2. Отключающая способность — Максимальный ток короткого замыкания, который может быть отключен.

Автоматический выключатель рассчитан и рассчитан на включение и отключение как при замыкании, так и при токах нагрузки, тогда как выключатель разработан по номеру
и рассчитан только на включение и отключение токов нагрузки.

A Переключатель

Электрический переключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для подавления течения, так и для его возбуждения.

Выключатель выполняет задачу ручного отключения или повторного включения электропитания путем создания или закрытия воздушного изоляционного зазора между двумя точками проводимости.

Они известны как бинарные устройства, что по существу означает, что они имеют два состояния: открыто (1) и закрыто (0). Иногда на переключателях можно увидеть цифры «1» и «0». Эти символы являются международными стандартами, установленными IEC.

IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

IEC 60417-5008, (обведено кружком), символ отключения питания указывает на то, что питание устройства отключено.

A Автоматический выключатель

Автоматический выключатель — это защитное устройство, предназначенное для предотвращения повреждения двигателей и проводки, когда ток, протекающий через электрическую цепь, превышает расчетные пределы. Он делает это, отключая ток от цепи, когда возникает небезопасное состояние. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти немедленно. Таким образом, он работает как автоматическое устройство защиты обслуживания.

Выключатель обычно используется в качестве изолятора, включая и выключая питание определенного устройства. С другой стороны, автоматический выключатель можно использовать для защиты цепи, содержащей множество переключателей или устройств. Исключением является выключатель, который используется для подключения или отключения питания всей панели управления или машины.

Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «разрывает» цепь в условиях перегрузки или неисправности. Выключатели переключаются, а выключатели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

БОЛЬШАЯ разница

Когда все сказано и сделано, основной причиной НЕ использовать автоматический выключатель в качестве выключателя является вопрос выносливости. Переключатели рассчитаны на большое количество операций, сколько раз переключатель включается и выключается. Автоматические выключатели не рассчитаны почти на такое же количество операций.

Миниатюрный автоматический выключатель — обманчиво простое устройство. Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его окончательному выходу из строя.

Однако…

Автоматические выключатели могут быть рассчитаны на коммутацию цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty. HID означает, что он предназначен для разрядного освещения высокой интенсивности. В стандарте UL489 для автоматических автоматических выключателей указано, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более. Выключатели HID рассчитаны на ток до 50А.

Что тогда будет?

Напрашивается вопрос, хотя он уже очевиден, можете ли вы использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что хотя на базовом уровне они выполняют сходную функцию, они являются двумя отдельными объектами.

Автоматические выключатели могут работать более эффективно как безопасные выключатели, но они не являются переключателями. Они не взаимозаменяемы. Поэтому использование автоматического выключателя в качестве выключателя не рекомендуется.

Можно ли использовать выключатель вместо автоматического выключателя?

Нет. Никогда так не делайте. Переключатель не может обнаруживать и прерывать состояние перегрузки или неисправности. Скорее всего, он расплавится или сгорит. Любой из них считается экспертами «плохим».

Если вам нужны дополнительные советы о том, как работают автоматические выключатели и выключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация была размещена с разумной осторожностью и вниманием. Однако некоторая информация может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом сообщении в блоге.

Как подключить 2-позиционный переключатель (с электрической схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, – это схема подключения лестничного освещения . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Лестничное освещение дома или в любом другом месте, если на то пошло, обычно осуществляется с помощью чего-то, что называется двухпозиционным выключателем. В настоящее время на рынке существует множество различных типов переключателей, и немногие из них могут использоваться напрямую для двухстороннего соединения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать Проводка двухпозиционного выключателя с обычными бытовыми выключателями. Двустороннее коммутационное соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двухпозиционный переключатель может управляться независимо от любого переключателя, что означает, что независимо от положения другого переключателя (ВКЛ/ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода выполнения 2-проводного переключающего соединения один из них 2-проводное управление  и другой 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в видео , приведенном в конце этой статьи.



Компоненты, необходимые для подключения двухпозиционного переключателя

• Два двухпозиционных переключателя
• Лампа
• Блок питания переменного тока
• Соединительные провода



2-позиционный переключатель Подключение с использованием двухпроводного управления

Это первый метод двустороннего коммутационного соединения, это старый метод . Если вы собираетесь установить новый, используйте три метода управления проводом.



Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза/фаза подключена к общему проводу первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание:  В двухпроводном методе управления, когда переключатели находятся в противоположном состоянии  свет будет находиться в состоянии OFF  как показано на схеме ниже: Выход в состоянии ON такой же, как и таблица истинности вентиля Ex-nor, приведенная ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где 0 соответствует состоянию ВЫКЛ, а 1 соответствует состоянию ВКЛ.



Как подключить 2-позиционный переключатель Проводка с использованием трехпроводного управления метод контроля. Этот метод широко используется в настоящее время, так как он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий провод обоих выключателей закорочен. PIN1 обоих выключателей подключен к фазе или проводу под напряжением, а PIN2 обоих выключателей подключен к одному концу лампы. Другой конец Лампы подключен к нейтральной линии источника питания переменного тока.

Примечание:  В 3-проводном методе управления, когда переключатели находятся в том же состоянии , свет будет находиться в состоянии ВЫКЛ , как показано на схеме ниже:

Условие получения выхода в состоянии ON такое же, как и в таблице истинности вентиля Ex-or, которая приведена ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где 0 соответствует состоянию OFF, а 1 соответствует состоянию ON.



Применение двухпозиционного переключателя:

• В основном на лестничных клетках.
• Ошибочное срабатывание оборудования безопасности/защиты цепи.
• Большая комната с двумя входными/выходными воротами.
• Для управления любыми устройствами переменного тока, такими как вентилятор или освещение, из двух мест, таких как вход и выход.



День электричества: Калифорния прекращает продажу автомобилей с бензиновым двигателем

Вкратце

Калифорния произведет революцию на автомобильном рынке, прекратив продажу новых автомобилей с бензиновым двигателем в течение 12 лет, что заставит покупателей автомобилей переключиться на электромобили.

Lea este artículo en español.

Новые автомобили с бензиновым двигателем будут запрещены в Калифорнии, начиная с моделей 2035 года, в соответствии с новым новаторским постановлением, единогласно одобренным сегодня, чтобы заставить владельцев автомобилей перейти на автомобили с нулевым уровнем выбросов.

Новое правило, одобренное Советом по воздушным ресурсам штата, является самым большим шагом по сокращению зависимости от ископаемого топлива и борьбе с изменением климата. Это кульминация многолетних усилий по преобразованию автомобильной и энергетической промышленности и изменению автомобилей, которыми ездят люди. ведущий источник загрязнения атмосферы.

Это первое в мире постановление, запрещающее продажу традиционных транспортных средств, работающих на газе, и увеличивающее продажи автомобилей, работающих на электричестве. Небольшое количество других штатов и стран установили только добровольные цели.

Впервые предложение было обнародовано в апреле. В ответ на опасения нескольких членов совета директоров сегодня сотрудники внесли незначительные изменения, чтобы решить проблемы, связанные с долговечностью аккумулятора электромобиля, и добавили положения, направленные на усиление помощи жителям с низким доходом.

«Это постановление является одним из самых важных усилий, которые мы когда-либо предпринимали для очистки воздуха», — сказала председатель правления Air Resources Лиана Рэндольф. «Наши предыдущие правила, направленные на то, чтобы сделать автомобили чище, вносили улучшения, но эти улучшения были постепенными. Этот регламент по существу полностью положит конец выбросам транспортных средств».

Автопроизводителям придется постепенно электрифицировать свой парк новых автомобилей, начиная с 35% проданных моделей 2026 года, увеличивая до 68% в 2030 году и 100% для моделей 2035 года. По состоянию на этот год около 16% всех продаж новых автомобилей в Калифорнии приходится на автомобили с нулевым уровнем выбросов, что вдвое больше, чем в 2020 году. , который устанавливает стандарт нулевого уровня выбросов только для новых моделей.

Переход на автомобили с нулевым уровнем выбросов знаменует собой исторический прецедент, который распространится по всей стране, проложив путь другим штатам и, возможно, странам.

Джон Боззелла, президент и главный исполнительный директор Alliance for Automotive Innovation, торговой группы, представляющей автопроизводителей, сказал, что автопроизводители поддерживают переход на электромобили, но назвал сроки «очень агрессивными», добавив, что это будет «чрезвычайно сложно» для промышленность, чтобы приспособиться во времени.

«Реалистичны или достижимы эти требования или нет, напрямую связано с такими внешними факторами, как инфляция, зарядная и топливная инфраструктура, цепочки поставок, рабочая сила, доступность критически важных полезных ископаемых и цены, а также постоянная нехватка полупроводников», — сказал он. «Это сложные, взаимосвязанные и глобальные проблемы, которые находятся далеко за пределами контроля ни Калифорнийского совета по воздушным ресурсам, ни автомобильной промышленности».

«Совет потерпел неудачу, не сделав это правило более строгим или содержащим положения об экологической справедливости, которые являются обязательными, а не добровольными».

Роман Партида-Лопес, Институт Greenlining

Сторонники экологической справедливости, которые призывали к тому, чтобы к 2030 году продажи автомобилей с нулевым уровнем выбросов составляли не менее 75%, выразили разочарование сегодняшним слушанием. По словам Романа Партида-Лопеса, юрисконсульта Greenlining Institute, хотя это правило является «шагом в правильном направлении», правление упустило возможность включить в политику более надежные положения, чтобы люди с низким доходом могли их себе позволить. .

«У Калифорнии была возможность установить более высокие стандарты, — сказал он. «Совет потерпел неудачу, не сделав это правило более строгим или содержащим положения об экологической справедливости, которые являются обязательными, а не добровольными».

Губернатор Гэвин Ньюсом сегодня назвал это «новаторским, ведущим в мире планом», который «приведет к революции в нашем транспортном будущем с нулевым уровнем выбросов». Он рекламировал государственные инвестиции в размере 10 миллиардов долларов, которые сделают покупку электромобилей «всем калифорнийцам проще и дешевле».

Беспокойство по поводу доступности и долговечности

Для многих семей электромобили являются привлекательным вариантом, но барьеры мешают им добраться. Цены на новые электромобили варьируются от 25 000 до 180 000 долларов. Наценки в дилерских центрах из-за нехватки автомобилей и высокого спроса также привели к увеличению стоимости некоторых электромобилей более чем на 10 000 долларов, а иногда и до 15 000 долларов.

Должностные лица авиационного совета прогнозируют, что стоимость электромобиля сравняется с ценой автомобиля на бензине уже в 2030 году, когда поставки вырастут для выполнения мандата.

Несмотря на более высокие первоначальные затраты, анализ авиационного совета предполагает, что водители в конечном итоге сэкономят гораздо больше на расходах на техническое обслуживание и эксплуатацию. Зарядка дома стоит примерно вдвое меньше, чем бензин на такое же количество километров. Водители в Калифорнии уже платят одни из самых высоких цен на бензин в стране.

На сегодняшнем слушании члены совета директоров по воздуху, защитники экологической справедливости и представители общественности повторили опасения, высказанные ими во время июньских слушаний по поводу предложения, — проблемы, связанные с высокой стоимостью транспортных средств, отсутствием инфраструктуры для зарядки и нежеланием потребителей.

Будьте в курсе нашей бесплатной рассылки, которая поможет вам привлечь к ответственности ваших руководителей

Нажимая “Подписаться”, вы соглашаетесь с Условиями.

Успех! Спасибо что подписались.

Пожалуйста, введите действительный адрес электронной почты

Обработка…

Государственные программы субсидирования, призванные помочь жителям с низким и средним уровнем дохода, приобретающим электромобили, неоднократно страдали от непоследовательного и неадекватного финансирования. Между тем, автомобильные группы заявили, что отрасль уже имеет дело с глобальными сбоями в цепочке поставок, нехваткой аккумуляторов и другими ограничениями.

Сотрудник совета директоров Air Анна Вонг, которая является частью отдела устойчивого транспорта и сообществ агентства, признала, что план имеет «строгий, но достижимый путь». По ее словам, многие из изменений, которые они предложили в пересмотренной политике, включают положения, помогающие производителям сократить расходы для потребителей.

В соответствии с мандатом, электромобили должны иметь запас хода не менее 150 миль на одной зарядке. Аккумуляторы должны быть более долговечными и иметь гарантию производителя. По крайней мере, 80% первоначального диапазона необходимо поддерживать в течение 10 лет, начиная с 2030 года, на год раньше, чем предполагалось изначально.

Чтобы снизить нагрузку на автопроизводителей, сотрудники компании снизили требования к запасу хода до 75% в течение первых восьми лет эксплуатации нового автомобиля, продлив его еще на три года.

«Реалистичны или достижимы эти требования или нет, это напрямую связано с такими внешними факторами, как инфляция, зарядная и топливная инфраструктура, цепочки поставок…»

Джон Боззелла, Alliance for Automotive Innovation

кредитная система, которая позволяет им удовлетворять меньший процент от продаж, если они предлагают более дешевые автомобили в дилерских центрах и участвуют в программах государственных субсидий.

Чтобы обеспечить правоприменение, государственные чиновники могут налагать на производителей, которые не выполняют свои годовые проценты, огромные штрафы в размере 20 000 долларов США за каждый автомобиль, который они не произвели в данном году, по словам сотрудников авиационного совета. Автопроизводителям, которые не соответствуют этим требованиям, необходимо будет получить кредит от другого производителя, который уже достиг своих целей. Сотрудники Air Board также заверили общественность, что они могут внести поправки в правила в любой момент, чтобы решить сохраняющиеся проблемы справедливости и соблюдения требований.

Выдержит ли электросеть?

Критики говорят, что штат нуждается в большем количестве зарядных станций, так как продажи электромобилей растут. В Калифорнии насчитывается около 80 000 станций в общественных местах, что меньше почти 1,2 миллиона общественных зарядных устройств, необходимых к 2030 году для удовлетворения спроса на 7,5 миллиона пассажирских электромобилей, которые, как ожидается, будут на дорогах Калифорнии.

Остается еще один вопрос: Хватит ли электричества? Эксперты говорят, что Калифорнии нужна более надежная энергосистема, основанная на экологически чистых возобновляемых источниках энергии, таких как солнечная энергия и ветер.

Ожидается, что к 2045 году потребление электроэнергии в Калифорнии вырастет на целых 68%. Но энергосистема, страдающая от перебоев в работе и все более экстремальных погодных условий, нуждается в крупных инвестициях для достижения будущего чистой энергии, намеченного в пятилетней климатической дорожной карте Калифорнии. называется обзорным планом.

В последние месяцы Ньюсом продвигал идею оставить атомную электростанцию ​​в каньоне Дьябло открытой, представив ранее в этом месяце законопроект, который продолжит работу после запланированной даты закрытия в 2025 году. Это часть более широких усилий по поддержанию надежности все более напряженной энергосистемы штата и снижению ее зависимости от ископаемого топлива по мере того, как Калифорния продвигается по пути перехода к возобновляемым источникам энергии.

Но спорное предложение, которое даст владельцу Pacific Gas & Electric 1,4 миллиарда долларов, вызвало широкое сопротивление. В Законодательном собрании распространяется новый законопроект, в котором вместо этого предлагается использовать эти деньги для инфраструктуры возобновляемых источников энергии.

Калифорния уже имеет крупнейший в стране рынок автомобилей с нулевым уровнем выбросов, на котором зарегистрировано более 1,13 миллиона подключаемых к сети автомобилей. На национальном уровне насчитывается около 2,64 миллиона человек. Это означает, что на Калифорнию приходится 43% автомобилей с подключаемым модулем в стране. 900:03 Калифорнийский совет по воздушным ресурсам собрался сегодня, чтобы проголосовать за свой исторический мандат на использование транспортных средств с нулевым уровнем выбросов. Фото Рахула Лала, CalMatters

Сегодняшний шаг совета директоров «является самым важным действием, которое он предпринял за 30 лет», — сказал член совета директоров Дэниел Сперлинг, который также является директором Института транспортных исследований Калифорнийского университета в Дэвисе.

Калифорния часто устанавливает более жесткую политику в отношении изменения климата, которой затем следует федеральное правительство. Есть также по крайней мере 16 штатов, которые в настоящее время следуют строгим стандартам штата по выбросам автомобилей, которые, как ожидается, примут эти правила. По данным совета директоров, на эти штаты, наряду с Калифорнией, приходится около 40% продаж новых автомобилей в стране.

Более здоровый воздух

По прогнозам сотрудников управления по воздуху, новое правило сократит выбросы от пассажирских транспортных средств более чем на 50% к 2040 году. Это приведет к сокращению выбросов парниковых газов на 395 миллионов метрических тонн, что эквивалентно выбросам при сжигании 915 миллионов баррелей бензина. .

Это правило считается необходимым для уменьшения загрязнения смогом и сажей, которые нарушают стандарты здравоохранения в большей части штата, а также для достижения цели Калифорнии по углеродной нейтральности к 2045 году. Air Board долгое время верила в будущее электромобилей, первоначально реализовав мандат с нулевым уровнем выбросов в 1990, требуя, чтобы 2% продаж новых автомобилей в период с 1998 по 2000 год были без выбросов, а в 2001 и 2002 годах этот показатель увеличился до 5%. Совет отменил свое решение шесть лет спустя после того, как автопроизводители выразили обеспокоенность тем, что технология и срок службы батареи недостаточно совершенны. исполнить.

«Мандат прожил очень мучительную жизнь и был в основном ослаблен в течение почти 20 лет, а затем в 2012 году мы снова начали его укреплять», — сказал член правления Сперлинг. «Таким образом, это представляет собой принятие первоначального видения. Это важно для Калифорнии, это важно для США и это важно для всего мира».

Официальные лица штата заявили, что инвестиции Ньюсома в размере 10 миллиардов долларов в стимулирование транспортных средств, зарядную инфраструктуру и работу с общественностью в течение следующих шести лет станут важным инструментом для увеличения продаж и улучшения доступа и доступности.

Это предложение поступило всего через пару недель после того, как Конгресс принял радикальный законопроект о климате, который вкладывает миллиарды в проекты чистой энергии и возобновляемых источников энергии. Новый закон включает налоговые льготы на электромобили, которые предлагают скидки до 7500 долларов США для американцев, которые хотят приобрести новый автомобиль с нулевым уровнем выбросов, или 4000 долларов США для подержанного автомобиля. Ожидается, что эта скидка, в дополнение к многочисленным программам государственных субсидий, поможет обеспечить некоторую финансовую помощь покупателям автомобилей.

больше об окружающей среде

Противоречие климата: план Калифорнии по преодолению кризиса ошибочен, говорят советники

План Калифорнии по изменению климата не может предоставить существенных доказательств того, что улавливание углерода позволит достичь амбициозных целей по выбросам парниковых газов, говорят критики. Этот план «оказывает Калифорнии медвежью услугу», сказал один государственный советник.

Надя Лопес 3 июня 2022 г. 5 июня 2022 г.

В соответствии с новым климатическим планом Калифорнии потребление электроэнергии резко возрастет

Сотни людей выстроились сегодня в очередь, чтобы выразить обеспокоенность по поводу масштабной новой климатической стратегии Калифорнии на публичных слушаниях. Должностные лица воздушного совета предупредили, что без крупных инвестиций в чистую энергию потребуется больше ископаемого топлива для питания электромобилей и обеспечения надежной энергосистемы.

Надя Лопес 23 июня 2022 г. 25 июня 2022 г.

Мандат на электромобиль: Калифорнийское воздушное управление вопросы стоимости, практичности

В течение девятичасовой встречи автовладельцы, защитники окружающей среды и представители отрасли собрались толпами, чтобы выразить обеспокоенность по поводу увеличения продаж электромобилей и запрета новых автомобилей с бензиновым двигателем в 2035 году. жители.

Надя Лопес 9 июня 2022 г. 24 августа 2022 г.

Мы хотим услышать от вас

Хотите оставить комментарий гостя или реакцию на статью, которую мы написали? Вы можете найти наши правила подачи здесь. Пожалуйста, свяжитесь с CalMatters с любыми комментариями: [email protected]

История, которую вы только что прочитали, была профинансирована такими же людьми, как вы.

CalMatters — это некоммерческий отдел новостей, и ваши не облагаемые налогом пожертвования помогают нам продолжать предоставлять вам и каждому жителю Калифорнии важную беспристрастную информацию.

пожертвовать сейчас

Поддержка некоммерческих и беспристрастных новостей — один из способов борьбы с поляризацией журналистики .

---

Джонатан, Лагуна Нигель

Избранный участник программы CalMatters

цепей управления вперед/назад — базовое управление двигателем

Цепи

Если трехфазный двигатель должен вращаться только в одном направлении, и при первоначальной подаче питания обнаруживается, что он вращается в направлении, противоположном желаемому, все, что необходимо, — это поменять местами любые два из трех проводов, питающих двигатель. . Это можно сделать на двигателе или на самом двигателе.



Вращение трехфазного двигателя

После переключения двух линий направление магнитных полей, создаваемых в двигателе, теперь заставит вал вращаться в противоположном направлении. Это известно как реверсирование файла .

Если двигатель должен вращаться в двух направлениях, то ему потребуется пускатель двигателя прямого/обратного хода, который имеет два трехполюсных контактора с номинальной мощностью, а не один, как в обычном пускателе. Каждый из двух разных пускателей электродвигателя питает двигатель с разным чередованием фаз.

Когда на контактор прямого хода подается питание, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе. Когда на контактор реверса подается питание, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.

Силовая цепь прямого/обратного хода

Поскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один набор нагревателей реле перегрузки. Обратные пути для обеих катушек пускателя соединяются с цепью пускателя, так что при перегрузке в любом направлении катушки пускателя обесточиваются и двигатель останавливается.

Обратите внимание, что два контактора должны быть и таким образом, чтобы они не могли быть запитаны одновременно. Если на обе катушки стартера одновременно подается напряжение, произойдет короткое замыкание с потенциально опасными последствиями.

Пускатели прямого/обратного хода поставляются с двумя наборами нормально разомкнутых контактов, которые действуют как удерживающие контакты в каждом направлении. Они также поставляются с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.

Пускатели прямого/обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это – электрические блокировки, которые предотвращают подачу питания на одну катушку, если другая катушка задействована. Сбой в электрической блокировке может привести к одновременному включению обеих катушек.

. Если оба находятся под напряжением, требуется некоторая форма механической блокировки, чтобы предотвратить втягивание обоих. движение соседней катушки. Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет полностью втянуться. Катушка, которая не может втянуться, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.

На механические блокировки следует полагаться как на крайнюю меру защиты.

Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления и наоборот. Это гарантирует, что когда передняя катушка находится под напряжением, нажатие на реверс не приведет к возбуждению обратной катушки. Такая же ситуация возникает при включении обратной катушки. В обоих случаях необходимо нажать кнопку останова, чтобы обесточить рабочую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Затем можно включить катушку противоположного направления.

Цепь управления прямым/обратным ходом

При разработке схемы управления для цепей прямого/обратного хода мы начинаем со стандартного, добавляем вторую нормально разомкнутую кнопку и ветвь удерживающего контакта для второй катушки. Одной кнопки остановки достаточно, чтобы отключить двигатель в обоих направлениях.

Две катушки механически заблокированы, а нормально замкнутые контакты мгновенного действия обеспечивают электрическую блокировку.

Если нажата кнопка прямого хода, пока не задействована катушка реверса, ток найдет путь через нормально замкнутый контакт реверса и подаст питание на катушку прямого хода, в результате чего все, что связано с этой катушкой, изменит свое состояние. Закроется, и нормально замкнутая электрическая блокировка разомкнется. Если нажать кнопку реверса при включенной катушке прямого хода, ток не сможет пройти через нормально замкнутый контакт прямого хода, и ничего не произойдет.

Чтобы запустить двигатель в обратном направлении, передняя катушка должна быть обесточена. Для этого необходимо нажать кнопку остановки, после чего кнопка реверса сможет подать питание на катушку реверса.

Независимо от направления вращения двигателя, эта схема будет работать как стандартная трехпроводная схема, обеспечивающая до тех пор, пока не будет нажата кнопка останова или не произойдет .

Блокировка кнопок прямого/обратного хода

Блокировка кнопок требует использования четырехконтактных кнопок мгновенного действия, каждая из которых имеет набор нормально разомкнутых и нормально замкнутых контактов.

Для блокировки кнопок просто соедините нормально замкнутые контакты одной кнопки последовательно с нормально разомкнутыми контактами другой кнопки, и удерживающие контакты будут соединены с нормально разомкнутыми контактами соответствующей кнопки.

Эта цепь по-прежнему требует установки электрических блокировок.

Кнопочная блокировка не требует отключения катушек двигателя перед изменением направления, поскольку нормально замкнутые передние контакты последовательно соединены с нормально разомкнутыми реверсивными контактами, и наоборот. Нажатие одной кнопки одновременно отключает одну катушку и запускает другую. Этот внезапный реверс () может быть тяжелым для двигателя, но если требуется быстрое реверсирование двигателя, эта схема может быть решением.

6 простых способов определить однофазное или трехфазное питание.

Не волнуйтесь, вы не одиноки. Если вы не работаете с электричеством, вы не должны знать разницу между однофазным и трехфазным источником питания. Будьте уверены, что 95% людей, которые также покупают солнечную энергетическую систему, не узнают об этом. Учитывая, что многие дома устроены по-разному, всегда будут совершенно разные способы определения однофазного или трехфазного электроснабжения. Ниже перечислены шесть различных (упрощенных) методов определения того, питается ли ваш дом однофазным или трехфазным питанием.

РЕКЛАМА

Вариант 1: Написано.

Попробуйте найти счетчик электроэнергии. Чаще всего это написано на лицевой стороне счетчика. Изображение ниже является примером надписи «SINGLE PHASE», написанной на лицевой стороне измерителя, которая имеет тенденцию немного теряться в окружающем тексте; посмотри, сможешь ли ты это заметить. Учтите, однако, что написанное может отличаться от вашего глюкометра. Вот несколько примеров того, что может появиться:

Однофазные варианты текста:  Однофазный, однофазный, 1-фазный.

Трехфазные варианты текста:  Трехфазный, многофазный. 3 фазы.

Вариант 2: Телефонный звонок.

Не вдаваясь в технические подробности и чтобы избавить вас от необходимости смотреть на ваш электрический распределительный щит, есть кто-то, кто узнает об этом мгновенно — ваша электроснабжающая компания. Хорошие новости: они на расстоянии одного телефонного звонка и могут задать вопрос. Для удобства убедитесь, что у вас есть копия вашего последнего счета за электроэнергию, содержащего всю информацию, необходимую для проверки данных вашей учетной записи.

Опция 3: Визуальная оценка распределительного щита.

Визуальная оценка электрического распределительного щита часто является идеальным способом определения однофазного или трехфазного источника питания. Что вам нужно определить, так это ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ. В большинстве случаев главный выключатель будет либо так называемым 1-полюсным, либо 3-полюсным. Если ваш главный выключатель имеет ширину 1 полюс, то у вас однофазный источник питания. В качестве альтернативы, если ваш главный выключатель имеет ширину 3 полюса, то у вас есть 3-фазный источник питания.

Наконечник: «Стержень» часто по размеру похож на ширину пальца (приблизительно 18 мм/0,7″). Тогда три стержня будут похожи на три пальца вместе (приблизительно 54 мм / 2,1 дюйма).

Опция 4: Идентификация сервисного предохранителя.

Идентификация сервисного предохранителя потенциально является самой простой визуальной оценкой, если она доступна. Дело в том, что многие служебные предохранители не всегда удобно расположены под электросчетчиком. Поэтому этот метод не может быть идеальным. Ниже приведены некоторые примеры идентификации однофазного или трехфазного сервисного предохранителя.

Изображение вверху: Пример однофазного сервисного предохранителя.

Изображение вверху: пример трехфазного сервисного предохранителя.

Вариант 5: Наведите, щелкните, отправьте.

Камера на вашем смартфоне — прекрасный инструмент. Сфотографируйте любой из ваших;

• Электрический распределительный щит/блок предохранителей.
• ИЛИ счетчик электроэнергии.
• Даже лучше, оба вышеперечисленных.

Отправьте его компетентному специалисту в вашем регионе. Электрические характеристики однофазных или трехфазных источников питания являются общими в пределах областей.

Дополнительная помощь: Пытаетесь найти кого-нибудь, чтобы спросить (или отправить изображение)? Попробуйте опубликовать свой снимок в ленте социальных сетей, предложив одноэтапный или трехэтапный вопрос.

Опция 6, существующая идентификация устройства.

Определите, есть ли в вашем доме 3-фазные электроприборы. Если в вашем доме есть сверхмощный 3-фазный кондиционер или какой-либо 3-фазный насос, то эти стационарные устройства будут работать только с 3-фазным источником питания. Таким образом, у вас есть 3-фазное питание.

ОПРОС В ПРЯМОМ РЕЖИМЕ: Какой метод был для вас лучшим?

Мы все из разных уголков мира, поэтому то, как мы замечаем источники питания, часто весьма различно. Какой метод из приведенных ниже помог вам определить вашу однофазную или трехфазную сеть питания проще всего? Ваш простой ответ (без каких-либо условий) помогает нам создавать лучший контент для вас в долгосрочной перспективе.

РЕКЛАМА

Повысьте уровень своих знаний перед покупкой.  Не верьте тому, что солнечные панели более высокой мощности являются так называемой «лучшей технологией». Поскольку стандартных размеров солнечных модулей больше нет, панели с более высокой мощностью часто делают больше и тяжелее. Из-за своей громоздкости эти панели не всегда идеально подходят для жилых помещений. Поскольку размеры пластин неуклонно увеличиваются, измерение технологии модулей по размеру ячеек также может быть немного обманчивым.
